Несомненно, каждый из нас хоть раз в жизни замечал на обычном с виду автомобиле шильдик «turbo». Производители, как нарочно, делают эти шильдики небольшого размера и размещают в неприметных местах так, что непосвящённый прохожий не заметит и пройдёт мимо. А понимающий человек непременно остановится и заинтересуется автомобилем. Ниже приводится рассказ о причинах такого поведения.

Автомобильные конструкторы (с момента появления на свете этой профессии) постоянно озабочены проблемой повышения мощности моторов. Законы физики гласят, что мощность двигателя напрямую зависит от количества сжигаемого топлива за один рабочий цикл. Чем больше топлива мы сжигаем, тем больше мощность. И, скажем, захотелось нам увеличить «поголовье лошадей» под капотом — как это сделать? Тут-то нас и поджидают проблемы.

Турбокомпрессор состоит из двух «улиток» — через одну проходят отработавшие газы, а вторая «качает» воздух в цилиндры.

Дело в том, что для горения топлива необходим кислород. Так что в цилиндрах сгорает не топливо, а топливно-воздушная смесь. Мешать топливо с воздухом нужно не на глазок, а в определённом соотношении. К примеру, для бензиновых двигателей на одну часть топлива полагается 14–15 частей воздуха — в зависимости от режима работы, состава горючего и прочих факторов.

Как мы видим, воздуха требуется весьма много. Если мы увеличим подачу топлива (это не проблема), нам также придётся значительно увеличить и подачу воздуха. Обычные двигатели засасывают его самостоятельно из-за разницы давлений в цилиндре и в атмосфере. Зависимость получается прямая — чем больше объём цилиндра, тем больше кислорода в него попадёт на каждом цикле. Так и поступали американцы, выпуская огромные двигатели с умопомрачительным расходом горючего. А есть ли способ загнать в тот же объём больше воздуха?

Выхлопные газы из двигателя вращают ротор турбины, тот, в свою очередь, приводит в движение компрессор, который нагнетает сжатый воздух в цилиндры. Перед тем как это произойдёт, воздух проходит через интеркулер и охлаждается — так можно повысить его плотность.

Есть, и впервые придумал его господин Готтлиб Вильгельм Даймлер (Gottlieb Wilhelm Daimler). Знакомая фамилия? Ещё бы, именно она используется в названии DaimlerChrysler. Так вот, этот немец весьма неплохо соображал в моторах и ещё в 1885 году придумал, как загнать в них больше воздуха. Он догадался закачивать воздух в цилиндры с помощью нагнетателя, представлявшего собой вентилятор (компрессор), который получал вращение непосредственно от вала двигателя и загонял в цилиндры сжатый воздух.

Швейцарский инженер-изобретатель Альфред Бюхи (Alfred J. Büchi) пошёл ещё дальше. Он заведовал разработкой дизельных двигателей в компании Sulzer Brothers, и ему категорически не нравилось, что моторы были большими и тяжёлыми, а мощности развивали мало. Отнимать энергию у «движка», чтобы вращать приводной компрессор, ему также не хотелось. Поэтому в 1905 году господин Бюхи запатентовал первое в мире устройство нагнетания, которое использовало в качестве движителя энергию выхлопных газов.

Проще говоря, он придумал турбонаддув.

Идея умного швейцарца проста, как всё гениальное. Как ветра вращают крылья мельницы, также и отработавшие газы крутят колесо с лопатками. Разница только в том, что колесо это очень маленькое, а лопаток очень много. Колесо с лопатками называется ротором турбины и посажено на один вал с колесом компрессора. Так что условно турбонагнетатель можно разделить на две части — ротор и компрессор. Ротор получает вращение от выхлопных газов, а соединённый с ним компрессор, работая в качестве «вентилятора», нагнетает дополнительный воздух в цилиндры. Вся эта мудрёная конструкция и называется турбокомпрессор (от латинских слов turbo — вихрь и compressio — сжатие) или турбонагнетатель.

Аналог турбонаддува — приводной нагнетатель — жёстко связан с двигателем и тратит на свою работу часть его мощности.

В турбомоторе воздух, который попадает в цилиндры, часто приходится дополнительно охлаждать — тогда его давление можно будет сделать выше, загнав в цилиндр больше кислорода. Ведь сжать холодный воздух (уже в цилиндре ДВС) легче, чем горячий.

Воздух, проходящий через турбину, нагревается от сжатия, а также от деталей турбонаддува, разогретого выхлопными газами. Подаваемый в двигатель воздух охлаждают при помощи так называемого интеркулера (промежуточный охладитель). Это радиатор, установленный на пути воздуха от компрессора к цилиндрам мотора. Проходя через него, он отдаёт своё тепло атмосфере. А холодный воздух более плотный — значит, его можно загнать в цилиндр ещё больше.

А вот так выглядит интеркулер.

Чем больше выхлопных газов попадает в турбину, тем быстрее она вращается и тем больше дополнительного воздуха поступает в цилиндры, тем выше мощность. Эффективность этого решения по сравнению, например, с приводным нагнетателем в том, что на «самообслуживание» наддува тратится совсем немного энергии двигателя — всего 1,5%. Дело в том, что ротор турбины получает энергию от выхлопных газов не за счёт их замедления, а за счёт их охлаждения — после турбины выхлопные газы идут по-прежнему быстро, но более холодные. Кроме того, затрачиваемая на сжатие воздуха даровая энергия повышает КПД двигателя. Да и возможность снять с меньшего рабочего объёма большую мощность означает меньшие потери на трение, меньший вес двигателя (и машины в целом). Всё это делает автомобили с турбонаддувом более экономичными в сравнении с их атмосферными собратьями равной мощности. Казалось бы, вот оно, счастье. Ан нет, не всё так просто. Проблемы только начались.

У Mitsubishi Lancer Evolution интеркулер располагается в переднем бампере перед радиатором. А у Subaru Impreza WRX STI — над двигателем.

Во-первых, скорость вращения турбины может достигать 200 тысяч оборотов в минуту, во-вторых, температура раскалённых газов достигает, только попробуйте представить, 1000°C! Что всё это означает? То, что сделать турбонаддув, который сможет выдержать такие неслабые нагрузки длительное время, весьма дорого и непросто.

Выхлопные газы разогревают и выпускную систему, и турбонаддув до очень высоких температур.

По этим причинам турбонаддув получил широкое распространение только во время Второй мировой войны, да и то только в авиации. В 50-х годах американская компания Caterpillar сумела приспособить его к своим тракторам, а умельцы из Cummins сконструировали первые турбодизели для своих грузовиков. На серийных легковых машинах турбомоторы появились и того позже. Случилось это в 1962 году, когда почти одновременно увидели свет Oldsmobile Jetfire и Chevrolet Corvair Monza.

Но сложность и дороговизна конструкции — не единственные недостатки. Дело в том, что эффективность работы турбины сильно зависит от оборотов двигателя. На малых оборотах выхлопных газов немного, ротор раскрутился слабо, и компрессор почти не задувает в цилиндры дополнительный воздух. Поэтому бывает, что до трёх тысяч оборотов в минуту мотор совсем не тянет, и только потом, тысяч после четырёх-пяти, «выстреливает». Эта ложка дёгтя называется турбоямой. Причём чем больше турбина, тем она дольше будет раскручиваться.

Поэтому моторы с очень высокой удельной мощностью и турбинами высокого давления, как правило, страдают турбоямой в первую очередь. А вот у турбин, создающих низкое давление, никаких провалов тяги почти нет, но и мощность они поднимают не очень сильно.

Почти избавиться от турбоямы помогает схема с последовательным наддувом, когда на малых оборотах двигателя работает небольшой малоинерционный турбокомпрессор, увеличивая тягу на «низах», а второй, побольше, включается на высоких оборотах с ростом давления на выпуске. В прошлом веке последовательный наддув использовался на суперкаре Porsche 959, а сегодня по такой схеме устроены, например, турбодизели фирм BMW и Land Rover. В бензиновых двигателях Volkswagen роль маленького «заводилы» играет приводной нагнетатель.

На рядных двигателях зачастую используется одиночный турбокомпрессор twin-scroll (пара «улиток») с двойным рабочим аппаратом. Каждая из «улиток» наполняется выхлопными газами от разных групп цилиндров. Но при этом обе подают газы на одну турбину, эффективно раскручивая её и на малых, и на больших оборотах

Но чаще по-прежнему встречается пара одинаковых турбокомпрессоров, параллельно обслуживающих отдельные группы цилиндров. Типичная схема для V-образных турбомоторов, где у каждого блока свой нагнетатель. Хотя двигатель V8 фирмы M GmbH, дебютировавший на автомобилях BMW X5 M и X6 M, оснащён перекрёстным выпускным коллектором, который позволяет компрессору twin-scroll получать выхлопные газы из цилиндров разных блоков, работающих в противофазе.

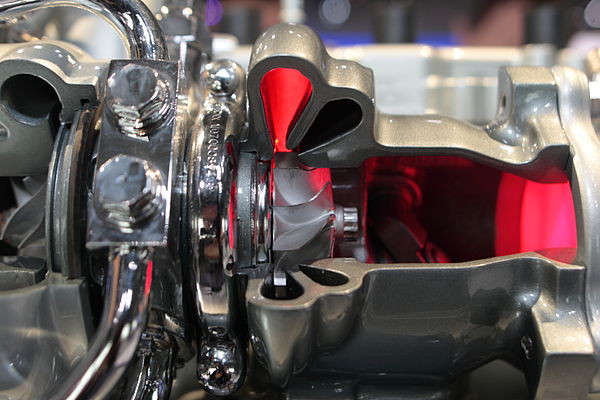

Турбина twin-scroll имеет двойную «улитку» турбины — одна эффективно работает на высоких оборотах двигателя, вторая — на низких

Заставить турбокомпрессор работать эффективнее во всём диапазоне оборотов, можно ещё изменяя геометрию рабочей части. В зависимости от оборотов внутри «улитки» поворачиваются специальные лопатки и варьируется форма сопла. В результате получается «супертурбина», хорошо работающая во всём диапазоне оборотов. Идеи эти витали в воздухе не один десяток лет, но реализовать их удалось относительно недавно. Причём сначала турбины с изменяемой геометрией появились на дизельных двигателях, благо, температура газов там значительно меньше.

А из бензиновых автомобилей первый примерил такую турбину Porsche 911 Turbo.

Турбина с изменяемой геометрией.

Конструкцию турбомоторов довели до ума уже давно, а в последнее время их популярность резко возросла. Причём турбокомпрессоры оказалось перспективным не только в смысле форсирования моторов, но и с точки зрения повышения экономичности и чистоты выхлопа. Особенно актуально это для дизельных двигателей. Редкий дизель сегодня не несёт приставки «турбо». Ну а установка турбины на бензиновые моторы позволяет превратить обычный с виду автомобиль в настоящую «зажигалку». Ту самую, с маленьким, едва заметным шильдиком «turbo».

зачем нужна, принцип работы и советы по эксплуатации. Турбояма.



Турбина двигателя является частью системы турбонадува, которая предназначена для дополнительной подачи воздуха в цилиндры двигателя.  Для работы двигателя необходимо определенное количество топливно-воздушной смеси. Чем больше смеси сгорает в двигателе, тем выше его мощность.

В обычном двигателе без системы турбонадува воздух в цилиндры всасывает поршень. Проблема состоит в том, что объем воздуха, который поступает в цилиндр, ограничен размерами самого цилиндра. И чтобы протолкнуть туда больше воздуха, нужно подавать его под высоким давлением.

Вывод: система турбонадува создана для того, чтобы подавать воздух в цилиндр двигателя под давлением.

Интересный факт: если на двигатель установить систему турбонадува, то его мощность увеличится на 30%.



Конструкция турбины и принцип работы



Основной деталью системы турбонадува является компрессор. Это устройство сжимает воздух и подает его под давлением в цилиндры двигателя. Визуально компрессор представляет собой что-то наподобие вентилятора, который вращается и засасывает на себя воздух. Если снять крышку компрессора, то можно увидеть его крыльчатку. Крыльчатка работает как винт. Она как бы вкручивается в воздух и притягивает его на себя.

Как же заставить крыльчатку компрессора вращаться? Существует два типа привода, которые раскручивают крыльчатку:

• • Механический.  В таком случае компрессор вращается от двигателя через систему ремней.
• • Энергия выхлопных газов. Такое устройство по-научному называется турбокомпрессор (турбина).

Принцип работы турбокомпрессора основан на том, что выхлопные газы, которые выходят из цилиндра двигателя вращают, другую крыльчатку, которая называется турбина. Это крыльчатка находится на одном валу вместе с компрессором. Поэтому когда выхлопные газы закручивают нашу турбину, то вращается соответственно и компрессор, который нагнетает свежий воздух в цилиндры двигателя.



Турбояма: почему возникает и решение.



В конструкции турбокомпрессора есть один существенный недостаток. На низких оборотах двигателя энергия выхлопных газов слишком маленькая и не позволяет разогнать компрессорное колесо до необходимой частоты вращения.

К сведению: частота вращения колес достигает 150 тыс. оборотов в минуту и выше!

Есть такое понятие как турбояма. Она возникает, когда двигатель работает на низких оборотах и турбокомпрессор еще не работает. На практике это происходит следующим образом: вы стартуете с перекрестка и какое-то время машина, так скажем, тупит, а затем, когда обороты достигают нужного момента, включается турбокомпрессор и машина начинает резко ускоряться.

Первым решением для исключения турбоямы является использование двух турбокомпрессоров. Это решение называется Битурбо. Один турбокомпрессор работает на низких оборотах, второй – на высоких оборотах. Таким образом, когда вы разгоняетесь, работает одна из двух турбин.

Вторым способом борьбы с турбоямой является использование турбины и механического нагнетателя на низких оборотах. В таком случаем компрессор работает от механического привода, т. е. от двигателя. А на повышенных оборотах работает классический турбокомпрессор. Такое решение называется система двойного турбонадува и широко используется в двигателях TSI концерна Фольксваген.

Третьим способом, чтобы исключить турбояму является использование турбокомпрессоров, в которых можно изменять геометрию направляющего аппарата.

Советы по эксплуатации турбины

В конструкции турбокомпрессора есть подшипники, на которых вращается сам вал. Т.к. частота вращения этого вала достигает 200 тыс. оборотов в минуту, то здесь не используются классические шариковые подшипники, а используются гидромеханические (скольжения). Такие подшипники требуют подачи масла под определенным давлением. Поэтому к подшипникам турбокомпрессора подводится масло под давлением. Использование масла в подшипниках турбокомпрессора накладывает определенные обязательства:

• • Необходимо вовремя менять моторное масло и масляный фильтр.
• • Прогревать двигатель перед поездкой, для того чтобы масло разогрелось и поступало на подшипники уже разогретым, т. е. с определенной вязкостью.
• • В конце поездки необходимо дать остыть турбине, т.е не выключать двигатель 2-3 минуты. Особенно в зимнее время. После остановки автомобиля турбина еще некоторое время вращается, и если вы сразу выключите двигатель, то прекратиться подача масла в эти подшипники и будет происходить их повышенный износ.



Основной причинной неисправностей турбокомпрессоров является износ подшипников скольжения, а также уплотнений, которые препятствуют выбросу масла.



Быстрый подбор турбины у нас в каталоге.





Принцип работы турбины. Как работает турбонаддув в автомобиле

Для более ясного представления о том, как работает турбина в автомобиле, прежде всего необходимо ознакомится с принципом работы двигателя внутреннего сгорания. Сегодня, основная масса грузовых и легковых автомобилей оснащаются 4-х тактными силовыми агрегатами, работа которых контролируется впускными и выпускными клапанами.

Каждый из рабочих циклов такого двигателя состоит из 4 тактов, при которых коленвал делает 2 полных оборота



Впуск — при этом такте осуществляется движение поршня вниз, при этом в камеру сгорания поступает смесь топлива и воздуха (если это бензиновый двигатель) или только воздуха в случае если это дизельный агрегат.

Компрессия — при этом такте происходит сжатие горючей смеси.

Расширение — на этом этапе происходит воспламенение горючей смеси при помощи искры, вырабатываемой свечами. В случае с дизельным двигателем, воспламенение осуществляется произвольно под действием высокого давления впрыска.

Выпуск — поршень двигается вверх, при этом освобождаются выхлопные газы.

Такой принцип работы двигателя определяет следующие способы повышения его эффективности:

— Установка турбонаддува
— Увеличение рабочего объёма двигателя
— Увеличение числа оборотов коленчатого вала двигателя

Как работает турбина в автомобиле?







Увеличение рабочего объёма двигателя

Увеличение объёма двигателя возможно двумя путями: либо увеличением объема камер сгорания, либо — увеличением количества цилиндров в силовом агрегате. Однако такой способ повышения мощности не совсем оправдан, так как имеет ряд недостатков, среди которых: повышенный расход топлива.

Увеличение числа оборотов коленчатого вала двигателя

Еще один возможный способ повышения производительности двигателя заключается в увеличении числа оборотов коленчатого вала. Это достигается путем увеличения количества ходов поршня за единицу времени. Но использование такого способа имеет жесткие ограничения, которые обусловлены техническими возможностями двигателя. Кроме этого, такая модернизация приводит к падению эффективности работы силового агрегата из-за потерь при впуске и других операциях.

Турбонаддув

В двух предыдущих способах двигатель использует воздух, который поступает благодаря собственному нагнетанию. При использовании турбокомпрессора в цилиндр поступает тот же объем воздуха но с предварительным его сжатием. Это дает возможность поступлению большего количества воздуха в цилиндр, благодаря чему появляется возможность сжигания большего объема топлива. При использовании такой технологии, мощность двигателя возрастает по отношению к количеству потребляемого топлива и объему двигателя.

Охлаждение воздуха

В процессе компрессии воздух может нагреваться вплоть до 180 С. Однако воздух имеет свойство увеличения плотности при охлаждении, что дает возможность значительно увеличить объем воздуха, попадающего в цилиндр. Кроме этого, увеличение плотности воздуха существенно снижает расход топлива и количество выбросов продуктов сгорания.

Также существует два разных типа турбонаддува: турбокомпрессор, основанный на использовании энергии выхлопных газов и турбонагнетатель с механическим приводом.

Турбонагнетатель с механическим приводом

В случае использования такого типа компрессии, воздух сжимается благодаря специальному компрессору, который работает от привода двигателя. Но такой метод имеет один большой недостаток. Все дело в том, что при использовании механического турбокомпрессора часть мощность двигателя уходит на обеспечение работы самого компрессора, по этому двигатель, оборудован таким нагнетателем, имеет больший расход топлива чем обычный двигатель такой же мощности.

Турбокомпрессор основанный на использовании энергии выхлопных газов

Такой метод основан на использовании энергии выхлопных газов, которая направлена на привод турбины. При использовании такого способа отсутствует механическое соединение с двигателем, благодаря чему потери мощности не происходит.

Основные преимущества двигателей с турбонаддувом

1) Турбодвигатель имеет меньшее показатели по расходу топлива нежели двигатель без турбины той же мощности и при прочих равных условиях.

2) Силовой агрегат с с турбонаддувом имеет заметно лучшие показатели соотношения веса двигателя к развиваемой им мощности.

3) Использование турбокомпрессора открывает новые возможности по оптимизации других параметров и характеристик двигателя, а также улучшения крутящего момента, что позволит избежать очень часто переключения передач при езде в пробках или гористой местности.

4) Турбодвигатели работают тише чем агрегаты такой же мощности без турбонаддува.

Принцип работы турбины – как она работает

Турбокомпрессор или попросту турбина – это дополнительное устройство двигателя, которое для своей работы использует энергию отработавших газов. Что позволяет увеличить мощность двигателя на величину от 25% до 100%. Прежде чем понять, как работает турбокомпрессор, стоит рассмотреть функционирование двигателя внутреннего сгорания.

Принцип работы ДВС

Любой двигатель внутреннего сгорания, дизельный или бензиновый, работает на принципе получения энергии, образующейся от воспламенения топливовоздушной смеси в камерах сгорания. Через впускные клапаны в цилиндр подается отфильтрованный внешний воздух и впрыскивается топливо, причем при пассивной подаче воздуха, в цилиндр подается дозированное количество топлива. Именно эта смесь сгорает в цилиндре и заставляет двигаться поршень, который передает свою кинетическую энергию на ходовую систему автомобиля. Чем больше такой смеси подается и сгорает в цилиндрах, тем больше выходной крутящий момент и соответственно выше общая мощность мотора.

Принцип работы турбины

Для увеличения подачи воздуха в цилиндр, без изменения объема самого цилиндра, используют турбокомпрессор. При работе турбины используются продукты сгорания топливной смеси, которые приводят в действие роторный механизм турбокомпрессора, с помощью которого атмосферный воздух принудительно нагнетается в цилиндры (турбонаддув). И, благодаря этому, в цилиндр подается и большая дозировка топлива. Во время нагнетания, воздух может нагреваться, из-за чего уменьшается его плотность и масса в цилиндрах. Для подачи большего количества воздуха, его необходимо охладить. Для лучшего охлаждения используется радиаторное устройство, называемое интеркулером, который устанавливается на выходе из холодной части турбокомпрессора и через который проходит воздух перед попаданием в цилиндры. На следующем этапе поршень всасывает этот охлажденный воздух через впускные клапаны и одновременно в камеру сгорания подается топливо, образуется топливовоздушная смесь. Возгорание топливной смеси происходит от искры (бензиновые двигатели), либо от сжатия (дизельные двигатели). После того, как произошло сгорание порции смеси, продукты горения выбрасываются через выпускной клапан и попадают снова в турбину, на ее ротор. Таким образом, она работает без участия движущих частей двигателя, используя энергию потока выхлопных газов.

Для каждого двигателя турбокомпрессор подбирается индивидуально, исходя из его собственной мощности и объема. Причем величина наддува зависит от геометрических параметров (размеров) улиток, компрессорного колеса, ротора турбины. Некоторые конструкции двигателей оборудуют не одной турбиной, а двумя: одинакового размера – би-турбо, разного размера – твин-турбо. В последнее время широкое распространение получили турбокомпрессоры с механизмом изменяемой геометрии. Стоит отметить, что сложность, а соответственно и стоимость ремонта турбины зависит от ее конструктивных особенностей и модификации.

Механизм изменяемой геометрии

Такой механизм позволяет дозировать подачу отработавших газов на колесо в турбине (ротор). Тем самым, позволяет оптимизировать работу турбокомпрессора на различных оборотах.

Это достигается за счет движения специальных лопаток, смонтированных на кольце геометрии. Они синхронно передвигаются, получая движение от вакуумного актуатора или электронного сервопривода в определенный момент, и контролируют наддув. Как правило, устанавливаются они на дизельных ДВС, потому как температура выхлопных газов у бензиновых моторов выше, чем у дизеля, соответственно лопатки геометрии могут деформироваться. Такие турбины позволяют оптимизировать процесс турбонаддува, что приводит к уменьшению расхода топлива и вредных выбросов при одновременном повышении мощности и крутящего момента.

Многие автомобилисты ошибочно полагают, что турбокомпрессор начинает включаться в работу с оборотов мотора от 1500-2000 об/мин. На самом деле, он запускается сразу после заводки автомобиля и работает на холостом ходу. А оптимальных оборотов достигает в диапазоне свыше 1500 об/мин.

Турбокомпрессор достаточно надежный агрегат, однако если Вы столкнулись с его поломкой, решить проблему Вам помогут специалисты ТурбоМикрон. Мы производим замену турбины на автомобиле, а также ремонт снятых с авто турбокомпрессоров.

7 главных заблуждений о турбомоторах: развенчиваем все! — журнал За рулем

Турбонаддувными двигателями оснащается все больше автомобилей по всему миру. При этом многие наши автолюбители до сих пор остаются во власти предрассудков, считая такие моторы ненадежными. Эксперт «За рулем» утверждает: это давно не так!

Материалы по теме

Все современные турбомоторы — это комбинированные двигатели. Состоит такой мотор из поршневого двигателя внутреннего сгорания, работающего на бензине либо дизельном топливе, и агрегата наддува. Выхлопные газы поршневого двигателя имеют высокие температуру и давление и несут в себе бо́льшую энергию. Эта энергия составляет примерно треть от всей, которую дало сгоревшее топливо. Выхлопные газы вращают центростремительную турбину, которая сидит на одном валу с центробежным компрессором. Компрессор сжимает воздух и подает его в цилиндры. Таким образом, сама идея турбонаддува — это использование энергии выхлопных газов для увеличения количества воздуха, подаваемого в поршневой двигатель.

Миф 1. Турбомотор — это обычный двигатель, к которому добавили турбину

Раньше — да. Сейчас двигатели, на которые устанавливают систему наддува, подвергаются значительным изменениям. Им полагаются усиленные поршни и шатуны, часто другой коленчатый вал. На них устанавливают систему, охлаждающую днища поршней маслом. Дорабатывают головку блока цилиндров: корректируют фазы газораспределения, применяют более жаростойкие материалы в клапанном механизме. Часто усиливают систему охлаждения и многое другое.

Миф 2. У турбомотора всегда есть турбояма

У первых наддувных моторов ухудшение разгонной характеристики действительно наблюдалось. Это происходило из-за инерции ротора турбины на определенных оборотах вращения коленвала, когда от двигателя требуется мощность, а агрегат наддува лишь начал раскручиваться. На современных моторах инерция сильно снижена благодаря уменьшению диаметра роторов турбины. Меньше диаметр — меньше инерция — быстрее раскрутка. А еще современные турбонаддувы обладают большим запасом, и даже на малых оборотах двигателя турбина сполна обеспечивает снабжение воздухом. Чтобы по мере роста оборотов поршневого двигателя турбонаддув не пошел вразнос, часть выхлопных газов перепускают, минуя турбину. Процессом управляет электроника. Это и позволяет получить высокий крутящий момент при небольших оборотах, а далее следует полка крутящего момента, которая так удобна при разгоне. И никакой турбоямы.

Миф 3. Турбомотор жрет топливо

Вовсе нет. Благодаря использованию энергии выхлопных газов наддувные двигатели имеют расход топлива на 20–40% ниже, чем у атмосферных аналогов. Большим расход будет только тогда, когда с мотора снимают полную мощность, нажимая педаль газа до упора.

Миф 4. Двигатели с турбонаддувом — всегда мощные и оборотистые

Материалы по теме

В Японии уже давно и успешно используют автомобили (кейкары) с рабочим объемом двигателя 0,66 л, которые благодаря наддуву развивают 64 л.с. Могли бы и больше, но это законодательное ограничение. В Европе тоже вовсю идет внедрение моторов рабочим объемом около литра, и благодаря наддуву они часто развивают больше 100 л.с.

Для турбодизельных двигателей большие обороты нехарактерны. Уже около трех десятилетий дизельные моторы для автомобилей не разрабатываются без системы турбонаддува. Безнаддувные двигатели на тяжелом топливе имели крайне низкую энерговооруженность и сравнительно высокий расход топлива. У современного дизеля с турбонаддувом все иначе. При этом обороты коленвала не бывают больше 4800 в минуту.

Миф 5. Сломалась турбина — можно ездить и так, пока не накоплю денег на новую

Современный мотор не сможет работать с вышедшим из строя турбонаддувом. Электронный блок управления позволит работать мотору лишь на небольших оборотах и мощности, а также зажжет контрольную лампу «Check engine».

Миф 6. Турбокомпрессоры неремонтопригодны — только менять

Современный агрегат наддува, укрупненно, состоит из четырех узлов: улитка турбины, улитка компрессора, картридж (корпус с подшипниковым узлом и рабочие колеса турбины и компрессора на валу) и модуль регулирования давления наддува. Чаще всего проблемы бывают с картриджем. Этот элемент можно приобрести новым или восстановленным и заменить, как, впрочем, и все остальные компоненты.

Миф 7. Турбомотор требует высокооктанового топлива

Все зависит от политики автопроизводителя. Премиум-сегмент считает ниже своего достоинства рекомендовать октановое число ниже 95. А, например, представленный год назад новый турбонаддувный двигатель с непосредственным впрыском топлива для Geely Atlas адаптирован под 92-й бензин. Благодаря системе непосредственного впрыска граница детонации отодвинута, что и позволяет использовать топливо с более низким октановым числом на турбомоторе.

• О плюсах и минусах турбомоторов узнайте тут.

Принцип работы турбины, как работает турбина на дизельном двигателе

Если вам интересно, каков принцип работы турбины на дизельном двигателе, значит вы попали по адресу. О том, что такое дизельный турбокомпрессор и как он работает, вы узнаете в данной статье.

Как работает турбина на дизеле? Как работает турбина в дизельном двигателе?

Итак, турбокомпрессор — это небольшой воздушный насос, которых осуществляет работу всех элементов турбины. Как известно, турбина вращается с помощью особого тока, получаемого от собранных в процессе езды автомобиля газов. Учитывая тот факт, что скорость лопаток турбины разгоняются почти до скорости света, маневренность во время езды на автомобиле с турбиной значительно выше, чем в автомобилях без неё. Во время “зажигания”, турбина соединяется с жесткой осью и подает его в коллектор двигателя. Чем больше воздуха — тем выше мощность двигателя. Такие воздушные подушки позволяют сделать каждую поезду максимально комфортной, эффектной и маневренной. Именно эти причины вынуждают автолюбителей со всего мира покупать турбины высокого класса за доступную цену. Качество работы турбины на дизеле определяется уровнем всасываемого воздуха, уровнем сжатие этого воздуха, соотношении входа и выхода отработанных газов, мощность компрессора и турбины.

Как проверить работает ли турбина на дизеле? Как проверить справность турбины?

Турбина — штука непростая, но стоит всего лишь из корпуса и ротора. Газы, о которых мы говорили выше, попадают в специальных патрубок, проходят по небольшому каналу, ускоряются и приводят в движения лопатки турбокомпрессора. Как видите, принцип работы дизельного двигателя с турбиной заключается в скорости вращения турбины, благодаря переработанному воздуху. Что логично, скорость вращения лопаток напрямую зависит от размеров “улитки” турбины. К примеру, устройство грузовика может в несколько раз превышать размеры устройства легкового автомобиля, так как для полноценной работы турбины в большом агрегате, её корпус должен быть разделен на два отельных канала, которые поочередно перерабатывают воздух. Чтобы максимально облегчить давление воздушного потока, специалисты советуют устанавливать на турбине специальное кольцо. Компрессор, в свою очередь, производится из ротора и корпуса. Лопатки ротора, как правило, изготавливают из надежного алюминия, а форму имеют особую — улиточную. Это необходимо для того, чтобы воздух направлялся строго в центр ротора. Обычный режим работы турбокомпрессора включает в себя большое давление, которое регулярно сжимается. Важно знать, что все динамические прибора работают по принципу разности давлений.

СТО “Центр Турбин” предлагает вашему вниманию услуги по установке, реставрации и ремонту автомобильных турбин. Все наши специалисты имеют колоссальные знания и стаж работы с автомобильными турбинами. Именно поэтому качество наших услуг находится на высоком уровне. Если вы не знаете, какая турбина подходит именно вам, обратите внимание на мобильный номер, указанный на нашем сайте. Наши консультанты с радостью помогут вам выбрать модель турбины, удовлетворяющую все ваши запросы.

Турбированные моторы & атмосферные: устройства и принцип работы | Справочная информация

Классические бензиновые и дизельные силовые агрегаты в последние несколько лет стали сдавать позиции лидеров в автомобилестроении. На смену им и в дополнение приходят турбированные и атмосферные двигатели, которые всего пару десятилетий назад можно было встретить только на гоночных болидах.

Сегодня очень часто при выборе современных моделей транспортных средств, автолюбители не знают, на каком силовом агрегате лучше всего остановиться — купить автомобиль с «атмосферником» или турбиной? У каждого из этих механизмов есть свои специфические особенности, а также плюсы и минусы в эксплуатации.

Устройство и принцип работы турбированного двигателя

Турбированный силовой агрегат считается одним из самых старых среди двигателей внутреннего сгорания, так как был придуман почти столетие назад. Принцип его работы заключается в том, в цилиндры подается увеличенное количество воздуха, для этого используется нагнетающее устройство – турбокомпрессор («турбина»). Это создает лучшие условия для сгорания топлива и, соответственно, увеличивает мощность двигателя.

По принципу работы турбированный двигатель не отличается от обычного атмосферного двигателя. А нагнетание дополнительного воздуха позволяет эффективнее использовать полный объем поступающей горючей смеси, что положительно сказывается на динамических характеристиках автомобиля.

Турбокомпрессор использует для работы энергию выхлопных газов. Он подсоединяется к выхлопной системе, в результате чего часть отработанных газов поступает на лопасти турбины и вращает крыльчатку компрессора.

Для охлаждения силового агрегата с турбокомпрессором используют интеркуллер. Это обычный радиатор, но вместо охлаждающей жидкости в нем циркулирует воздух.

Достоинства турбодвигателя

Главный козырь турбированных силовых агрегатов — это, конечно же, их высокая мощность. Двигатели с турбокомпрессором по динамике разгона значительно превосходят своих атмосферных «собратьев» при одинаковом объеме. При этом потребление топлива увеличивается ненамного, так как турбина использует энергию уже отработавших газов, а не тратит горючее на создание новых.

Еще одно достоинство турбированного агрегата – снижение содержания вредных газов в выхлопе, поскольку топливовоздушная смесь сгорает значительно эффективнее. Кроме того, мотор с турбокомпрессором работает менее шумно, чем «атмосферник».

Недостатки турбодвигателя

В отличие от атмосферного двигателя, турбодвигатель очень привередлив к качеству потребляемого горючего. Если не контролировать этот вопрос, то турбина очень скоро может выйти из строя. Кроме того, из-за специфики конструкции двигатели с турбонаддувом следует прогревать в любое время года.

Этот тип силовых агрегатов нуждается в особой заботе в вопросах использования смазочных материалов. Обычные минеральные и синтетические масла категорически запрещается заливать в двигатель с турбиной. Для них предназначаются специальные виды масел, которые достаточно дорого стоят. Кроме того, как отмечают специалисты автосервиса Favorit Motors, замена масла рекомендуется каждые 10 тысяч километров (при эксплуатации в городских условиях).

Устройство и принцип работы атмосферного двигателя

Система запитывания атмосферного двигателя основана на инжекторном или карбюраторном механизме. Топливовоздушная смесь формируется в строгой пропорции: 1 часть бензина + 14 частей воздуха.

Принцип работы «атмосферника» заключается в том, что топливо впрыскивается в цилиндр без сопротивления. Это стало возможным благодаря сложным и тонким настройкам в распределительном валу, который открывает впускающий клапан. После впрыска смесь сгорает, а выделившиеся газы приводят в движение поршни.

Атмосферный двигательный аппарат назван так потому, что давление воздуха при попадании в мотор, равняется одной атмосфере. В его конструкции не используются турбонагнетатели, он функционирует при стандартном атмосферном давлении.

Преимущество в использовании атмосферного двигателя заключается в том, что на каких бы оборотах он не работал в данный момент, у него всегда будет определенный запас мощности. Это позволяет максимально быстро ускоряться при любой начальной скорости движения. До максимально возможного количества оборотов атмосферный силовой агрегат «раскрутится» за считанные секунды.

Достоинства атмосферного двигателя

Рано или поздно даже самый надежный мотор может потребовать вложений и качественного ремонта. Атмосферный агрегат имеет более простое строение, чем турбированный мотор, а потому и проведение ремонтных работ обойдется дешевле.

Срок службы атмосферника гораздо выше, чем у турбированного мотора. Это обусловлено более мягкими условиями эксплуатации и отсутствием повышенных нагрузок. Поэтому рабочий ресурс атмосферного двигателя в среднем вдвое выше, чем у турбины.

В качестве приятного бонуса для автовладельцев специалисты ГК Favorit Motors могут привести следующий факт. Атмосферные агрегаты не требуют постоянно контроля смазки и менее требовательны к качеству используемых масел. В их конструкции отсутствуют устройства, которые нуждаются в дополнительной смазке. Это же касается и выбора топлива: атмосферный двигательный агрегат менее требователен к качеству горючего. Кроме того, замена смазочной жидкости производится реже — каждые 15-20 тысяч километров пробега.

И еще один плюс «атмосферника». Российские водители уже смогли убедиться, что атмосферный силовой агрегат даже зимой прогревается быстрее, чем его турбированный собрат.

Недостатки атмосферного двигателя

Самым главным минусом такого двигателя можно считать отсутствие высоких крутящих моментов. Атмосферный агрегат проигрывает турбированному в плане мощности. Такой автомобиль будет идеальным для неспешных поездок по городу, но в качестве трассового авто для молодежных гонок явно не подойдет.

Расход топлива для такого двигателя будет достаточно высок. Как отмечают специалисты ГК Favorit Motors, в среднем автомобиль с атмосферным двигателем потребляет не менее 11-12 литров горючего на 100 километров пути.

Итоги

Выбирать автомобиль с турбированным или атмосферным агрегатом стоит, исходя из своих личных предпочтений и возможностей. У каждого из этих типов моторов есть свои плюсы и минусы. Турбодвигатель будет мощнее и динамичнее, однако требователен в уходе и обходится дороже. Атмосферный двигатель не такой мощный, зато гораздо дешевле в плане эксплуатации и ремонта.

В наличии в компании Favorit Motors имеется множество разных моделей автомобилей как с атмосферными двигателями, так и с турбированными. Компетентный персонал поможет подобрать автомобиль, исходя из пожеланий и предпочтений каждого клиента.

Как турбированный, так и атмосферный силовой агрегат со временем может начать работать с перебоями или вообще отказать. Современные модели автомобилей оснащены высокотехнологичными электронными системами управления двигателем, поэтому диагностику и ремонт моторов следует выполнять только в специализированных автосервисах.

Автосервис Favorit Motors оснащен полным комплексом диагностического и ремонтного оборудования для диагностики и устранения неисправностей турбированных и атмосферных силовых агрегатов. Для обслуживания и ремонта здесь используются только качественные сертифицированные запчасти, а мастера техцентра обладают многолетним опытом работ. Все операции выполняются в соответствии с технологическими картами заводов-изготовителей, что обеспечивает высокое качество и сжатые сроки ремонта. На все детали и ремонтно-восстановительные работы предоставляется гарантия.

Специалисты компании Favorit Motors напоминают, что своевременное регламентное обслуживание способно значительно продлить срок эксплуатации силового агрегата. Необходимо регулярно менять масло в соответствии с пробегом и устранять выявленные неисправности.

Подборка б/у автомобилей Skoda Octavia

---

Двигатели

Что такое аэронавтика? | Динамика полета | Самолеты | Двигатели | История полета | Какие такое UEET?
Словарь | Веселье и игры | Образовательные ссылки | Урок ланы | Индекс сайта | Дом

Двигатели

Как работает реактивный двигатель?

---

НОВИНКА! Видео «Как работает реактивный двигатель». Мы считаем само собой разумеющимся, насколько легко самолет весом более половины миллион фунтов отрывается от земли с такой легкостью. Как это бывает? Ответ прост. Это двигатели. Пусть Тереза ​​Бенио из Исследовательского центра Гленна НАСА объяснит подробнее … Как показано на НАСА Пункт назначения завтра.

---

Реактивные двигатели перемещают самолет вперед с большой силой, создаваемой огромная тяга и заставляет самолет лететь очень быстро.

Все реактивные двигатели, которые также называют газовые турбины, работают по тому же принципу. Двигатель всасывает воздух спереди с помощью вентилятора. Компрессор повышает давление воздуха. Компрессор сделан с множеством лезвий, прикрепленных к валу. Лезвия вращаются на высокой скорости и сжимают или сжимают воздух. Сжатый затем воздух распыляется с топливом, и электрическая искра зажигает смесь. В горящие газы расширяются и выбрасываются через сопло в задней части двигателя.Когда струи газа летят назад, двигатель и самолет движутся вперед. Когда горячий воздух попадает в сопло, он проходит через другую группу лопастей. называется турбина. Турбина прикреплена к тому же валу, что и компрессор. Вращение турбины вызывает вращение компрессора.

На изображении ниже показано, как воздух проходит через двигатель. Воздух проходит ядро двигателя, а также вокруг ядра.Это вызывает некоторую часть воздуха чтобы было очень жарко, а некоторым было прохладнее. Затем более холодный воздух смешивается с горячим воздух на выходе из двигателя.

Это изображение того, как воздух проходит через двигатель

Что такое тяга?

Тяга это передовая сила, которая толкает двигатель и, следовательно, самолет вперед. Сэр Исаак Ньютон обнаружил, что «каждому действию соответствует и противоположная реакция. «Двигатель использует этот принцип. Двигатель принимает в большом объеме воздуха. Воздух нагревается, сжимается и замедляется. Воздух проходит через множество вращающихся лопастей. Смешивая этот воздух со струей топлива, температура воздуха может достигать трех тысяч градусов. В сила воздуха используется для вращения турбины. Наконец, когда воздух уходит, он выталкивает назад из двигателя.Это заставляет самолет двигаться вперед.

Детали реактивного двигателя

Поклонник — Вентилятор — это первый компонент в ТРДД. Большой вращающийся вентилятор всасывает большое количество воздуха. Большинство лезвий Вентиляторы изготовлены из титана. Затем он ускоряет этот воздух и разбивает его на две части. Одна часть продолжается через «ядро» или центр двигателя, где на него действуют другие компоненты двигателя.

Вторая часть «в обход» ядра двигателя. Проходит через воздуховод который окружает ядро ​​к задней части двигателя, где он производит большую часть сила, которая толкает самолет вперед. Этот более прохладный воздух помогает успокоить двигатель, а также добавление тяги к двигателю.

Компрессор — Компрессор первый компонент в ядре двигателя. Компрессор состоит из вентиляторов с множеством лопастей. и прикреплен к валу.Компрессор сжимает попадающий в него воздух в постепенно уменьшаются площади, что приводит к увеличению давления воздуха. Этот приводит к увеличению энергетического потенциала воздуха. Сдавленный воздух попадает в камеру сгорания.

Камера сгорания — В камере сгорания воздух перемешивается с топливом, а затем воспламеняется. Имеется до 20 форсунок для распыления топлива. воздушный поток. Смесь воздуха и топлива загорается.Это обеспечивает высокий температура, высокоэнергетический воздушный поток. Топливо горит вместе с кислородом в сжатом состоянии. воздух, производящий горячие расширяющиеся газы. Внутри камеры сгорания часто делают из керамических материалов для создания термостойкой камеры. Жара может достигать 2700 °.

Турбина — Приближается высокоэнергетический воздушный поток из камеры сгорания попадает в турбину, в результате чего лопатки турбины вращаются. Турбины соединены валом для вращения лопаток компрессора и чтобы крутить впускной вентилятор спереди.Это вращение забирает некоторую энергию из поток высокой энергии, который используется для привода вентилятора и компрессора. Газы вырабатываемые в камере сгорания движутся через турбину и вращают ее лопатки. Турбины реактивного самолета вращаются тысячи раз. Они закреплены на валах между которыми установлено несколько комплектов шарикоподшипников.

Сопло — Форсунка — вытяжной канал двигатель. Это часть двигателя, которая на самом деле создает тягу для самолет.Поток воздуха с пониженным энергопотреблением, который проходил через турбину, в дополнение к более холодный воздух, проходящий мимо сердечника двигателя, создает силу при выходе из сопло, которое толкает двигатель и, следовательно, самолет вперед. Комбинация горячего и холодного воздуха выбрасывается и производит выхлоп, который вызывает прямую тягу. Соплу может предшествовать смеситель , который сочетает в себе высокотемпературный воздух, исходящий из сердечника двигателя, с более низкая температура воздуха, обводимого вентилятором.Миксер помогает сделать двигатель тише.

Первый реактивный двигатель — А Краткая история первых двигателей

Сэр Исаак Ньютон в 18 веке был первым предположил, что взрыв, направленный назад, может привести в движение машину вперед с большой скоростью. Эта теория была основана на его третьем законе движение. Когда горячий воздух проходит через сопло назад, самолет движется вперед.

Анри Жиффар построил дирижабль, который приводился в движение первым авиадвигателем — паровым двигателем мощностью три лошадиные силы. Это было очень тяжелый, слишком тяжелый, чтобы летать.

В 1874 году Феликс де Темпл построил моноплан. который пролетел всего лишь короткий прыжок с холма с помощью угольного парового двигателя.

Отто Даймлер , в конце 1800-х изобрел первый бензиновый двигатель.

В 1894 году американец Хирам Максим пытался привести свой трехместный биплан в движение двумя угольными паровыми двигателями.Это только пролетел несколько секунд.

Первые паровые машины приводились в действие нагретым углем и, как правило, слишком тяжелый для полета.

Американец Сэмюэл Лэнгли изготовил авиамодель которые приводились в действие паровыми двигателями. В 1896 году он успешно пилотировал беспилотный самолет с паровым двигателем, получивший название Aerodrome . Он пролетел около 1 мили, прежде чем выдохся. Затем он попытался построить полную размерный самолет Aerodrome A, с газовым двигателем.В 1903 г. разбился сразу после спуска с плавучего дома.

В 1903 году братьев Райт летал, Flyer , с бензиновым двигателем мощностью 12 лошадиных сил двигатель.

С 1903 года, года первого полета братьев Райт, до конца 1930-х гг. газовый поршневой двигатель внутреннего сгорания с воздушным винтом был единственное средство, используемое для приведения в движение самолетов.

Это был Фрэнк Уиттл, , британский пилот, который разработал и запатентовал первый турбореактивный двигатель в 1930 году.Двигатель Уиттла впервые успешно полетел в мае 1941 года. Этот двигатель имел многоступенчатый компрессор и систему внутреннего сгорания. камера, одноступенчатая турбина и сопло.

В то время, когда Уиттл работал в Англии, Ганс фон Охайн работал над подобным дизайном в Германии. Первый самолет, который успешно использовать газотурбинный двигатель был немецкий Heinkel He 178, август 1939 года. Это был первый в мире турбореактивный двигатель. полет.

General Electric построила первый американский реактивный двигатель для ВВС США Реактивный самолет . Опытный самолет XP-59A впервые поднялся в воздух в октябре 1942 года.

Типы реактивных двигателей

Турбореактивные двигатели

Основная идея турбореактивный двигатель это просто.Воздух забирается из отверстия в передней части двигателя сжимается в 3-12 раз по сравнению с исходным давлением в компрессоре. Топливо добавляется в воздух и сжигается в камере сгорания, чтобы повысить температуру жидкой смеси примерно до 1100-1300 ° F. Образующийся горячий воздух проходит через турбину, которая приводит в действие компрессор. Если турбина и компрессор эффективны, давление на выходе из турбины будет почти вдвое выше атмосферного давления, и это избыточное давление отправляется к соплу для создания высокоскоростного потока газа, создающего тягу.Существенного увеличения тяги можно добиться, используя форсаж. Это вторая камера сгорания, расположенная после турбины и перед сопло. Форсажная камера увеличивает температуру газа перед соплом. Результатом этого повышения температуры является повышение температуры примерно на 40 процентов. по тяге на взлете и гораздо больший процент на высоких скоростях, когда самолет в воздухе.

Турбореактивный двигатель — реактивный двигатель.В реактивном двигателе расширяющиеся газы сильно надавите на переднюю часть двигателя. Турбореактивный двигатель всасывает воздух и сжимает или сжимает его. Газы проходят через турбину и заставляют ее вращаться. Эти газы отскочить назад и выстрелить из задней части выхлопной трубы, толкая самолет вперед.

Изображение турбореактивного двигателя

Турбовинтовой

А турбовинтовой двигатель это реактивный двигатель, прикрепленный к пропеллеру.Турбина на спина поворачивается горячими газами, и это вращает вал, который приводит в движение пропеллер. Некоторые небольшие авиалайнеры и транспортные самолеты оснащены турбовинтовыми двигателями.

Как и турбореактивный, турбовинтовой двигатель состоит из компрессора, камеры и турбины, давление воздуха и газа используется для запуска турбины, которая затем создает мощность для привода компрессора. По сравнению с турбореактивным двигателем, турбовинтовой двигатель имеет лучшую тяговую эффективность на скоростях полета ниже примерно 500 миль в час.Современные турбовинтовые двигатели оснащены гребными винтами, которые иметь меньший диаметр, но большее количество лопастей для эффективной работы на гораздо более высоких скоростях полета. Чтобы приспособиться к более высоким скоростям полета, лопасти имеют форму ятагана со стреловидными передними кромками на концах лопастей. Двигатели с такими винтами называются пропеллеры пропеллеры .

Изображение турбовинтового двигателя

Турбореактивные двигатели

А турбовентиляторный двигатель имеет большой вентилятор спереди, который всасывает воздуха.Большая часть воздуха обтекает двигатель снаружи, что делает его тише. и дает больше тяги на низких скоростях. Большинство современных авиалайнеров оснащены двигателями турбовентиляторными двигателями. В турбореактивном двигателе весь воздух, поступающий во впускное отверстие, проходит через газогенератор, состоящий из компрессора, камеры сгорания и турбина. В турбовентиляторном двигателе только часть поступающего воздуха попадает в камера сгорания. Остальное проходит через вентилятор или компрессор низкого давления, и выбрасывается непосредственно в виде «холодной» струи или смешивается с выхлопом газогенератора. для получения «горячей» струи.Целью такой системы байпаса является увеличение тяга без увеличения расхода топлива. Это достигается за счет увеличения общий массовый расход воздуха и снижение скорости при той же общей подаче энергии.

Изображение турбовентиляторного двигателя

Турбовалы

Это еще одна разновидность газотурбинного двигателя, который работает как турбовинтовой. система.Он не управляет пропеллером. Вместо этого он обеспечивает питание вертолета. ротор. Турбовальный двигатель спроектирован таким образом, чтобы скорость вертолета ротор не зависит от скорости вращения газогенератора. Это позволяет скорость ротора должна оставаться постоянной, даже если скорость генератора варьируется, чтобы регулировать количество производимой мощности.

Изображение турбовального двигателя

Рамджетс

г. ПВРД — это Самый простой реактивный двигатель и не имеет движущихся частей.Скорость реактивного «тарана» или нагнетает воздух в двигатель. По сути, это турбореактивный двигатель, в котором вращающийся оборудование было опущено. Его применение ограничено тем, что его степень сжатия полностью зависит от скорости движения. ПВРД не развивает статического электричества. тяга и тяга вообще очень маленькая ниже скорости звука. Как следствие, ПВРД требует некоторой формы вспомогательного взлета, например другого самолета. Он использовался в основном в ракетных комплексах.Космические аппараты используют это тип струи.

Изображение ПВРД

К началу

Что такое аэронавтика? | Динамика полета | Самолеты | Двигатели | История полета | Что такое UEET?
Словарь | Веселье и игры | Образовательные ссылки | Урок Планы | Индекс сайта | Дом

Как работают газотурбинные электростанции

Газовые турбины внутреннего сгорания, установленные на многих современных электростанциях, работающих на природном газе, представляют собой сложные машины, но в основном они состоят из трех основных частей:

• Компрессор , который втягивает воздух в двигатель, нагнетает давление его и подает в камеру сгорания со скоростью сотни миль в час.
• Система сгорания , обычно состоящая из кольца топливных форсунок, которые впрыскивают постоянный поток топлива в камеры сгорания, где оно смешивается с воздухом. Смесь сжигается при температуре более 2000 градусов по Фаренгейту. При сгорании образуется высокотемпературный газовый поток под высоким давлением, который входит и расширяется через турбинную секцию.
• Турбина представляет собой сложную систему чередующихся неподвижных и вращающихся лопастей с профилем крыла. Когда горячий газ сгорания расширяется через турбину, он раскручивает вращающиеся лопасти.Вращающиеся лопасти выполняют двойную функцию: они приводят в действие компрессор, чтобы втягивать больше сжатого воздуха в секцию сгорания, и вращают генератор для выработки электроэнергии.

Наземные газовые турбины бывают двух типов: (1) двигатели с тяжелой рамой и (2) авиационные двигатели. Двигатели с тяжелой рамой характеризуются более низким коэффициентом давления (обычно ниже 20) и имеют тенденцию быть физически большими. Степень давления — это отношение давления нагнетания компрессора к давлению воздуха на входе.Двигатели на базе авиационных двигателей являются производными от реактивных двигателей, как следует из названия, и работают при очень высоких степенях сжатия (обычно превышающих 30). Двигатели на базе авиационных двигателей имеют тенденцию быть очень компактными и полезны там, где требуется меньшая выходная мощность. Поскольку турбины с большой рамой имеют более высокую выходную мощность, они могут производить большее количество выбросов и должны быть спроектированы таким образом, чтобы обеспечивать низкие выбросы загрязняющих веществ, таких как NOx.

Одним из ключевых факторов удельного расхода топлива турбины является температура, при которой она работает.Более высокие температуры обычно означают более высокую эффективность, что, в свою очередь, может привести к более экономичной эксплуатации. Газ, протекающий через обычную турбину электростанции, может иметь температуру до 2300 градусов по Фаренгейту, но некоторые из критических металлов в турбине могут выдерживать температуры только от 1500 до 1700 градусов по Фаренгейту. Следовательно, воздух из компрессора может использоваться для охлаждения. ключевые компоненты турбины, снижающие конечный тепловой КПД.

Одним из главных достижений программы передовых турбин Министерства энергетики было преодоление прежних ограничений по температурам турбин с использованием комбинации инновационных технологий охлаждения и современных материалов.Усовершенствованные турбины, появившиеся в результате исследовательской программы Департамента, смогли повысить температуру на входе турбины до 2600 градусов по Фаренгейту — почти на 300 градусов выше, чем в предыдущих турбинах, и достичь КПД до 60 процентов.

Еще одним способом повышения эффективности является установка рекуператора или парогенератора с рекуперацией тепла (HRSG) для рекуперации энергии из выхлопных газов турбины. Рекуператор улавливает отходящее тепло в выхлопной системе турбины, чтобы предварительно нагреть воздух на выходе компрессора перед его поступлением в камеру сгорания.ПГРТ вырабатывает пар за счет улавливания тепла из выхлопных газов турбины. Эти котлы также известны как парогенераторы-утилизаторы. Пар высокого давления из этих котлов можно использовать для выработки дополнительной электроэнергии с помощью паровых турбин, такая конфигурация называется комбинированным циклом.

Газовая турбина простого цикла может достигать КПД преобразования энергии от 20 до 35 процентов. С учетом более высоких температур, достигнутых в турбинной программе Министерства энергетики, будущие газотурбинные установки с комбинированным циклом, работающие на водороде и синтез-газе, вероятно, достигнут КПД 60 процентов или более.Когда отработанное тепло улавливается из этих систем для отопления или промышленных целей, общая эффективность энергетического цикла может приближаться к 80 процентам.

Газотурбинные двигатели

— обзор

VI Турбовинтовые и турбовентиляторные самолеты

Турбовинтовые и турбовентиляторные двигатели являются газотурбинными двигателями, как и турбореактивный двигатель, и предназначены для минимизации недостатков и использования преимуществ, присущих поршневым и турбореактивным двигателям. Основное различие между этими тремя двигателями заключается в том, как они создают тягу.В турбореактивном двигателе это достигается за счет расширения горячих газов через сопло, в турбовинтовом двигателе используется пропеллер, а в турбореактивном двигателе используется многолопастной вентилятор, во многом связанный с пропеллером. Основным элементом газотурбинного двигателя является газогенератор, состоящий из компрессора (ов), горелок и турбин, приводящих в действие компрессор. Смесь воздуха и топлива, проходящая через газогенератор, является основным потоком. Газогенератор и первичный поток являются общими для всех трех двигателей и служат базой для сравнительной оценки.

В турбореактивном двигателе выхлопные газы из газогенератора расширяются через сопло, и единственным выходом является тяга. Это однопоточный двигатель, отличительными характеристиками которого являются легкий вес, небольшая площадь лобовой части, тяговая эффективность, увеличивающаяся с увеличением скорости полета, высокий удельный расход топлива (самый высокий из трех) и низкая тяга на малых скоростях полета.

В турбовинтовом двигателе есть два потока: первичный поток, который развивает реактивную тягу, и вторичный (намного больший) поток через винт, который создает тяговое усилие.Турбовинтовой двигатель является в первую очередь производителем энергии и описывается так же, как и поршневой винт. Турбовинтовой двигатель является в первую очередь заменой поршневого винта, поскольку он способен развивать более высокие воздушные скорости и больший диапазон для данного веса самолета из-за гораздо меньшего веса двигателя и более низкого C _D0 . Несмотря на то, что из-за винта и коробки передач он тяжелее турбореактивного или двухконтурного двигателя, он примерно в четыре раза легче поршневого двигателя той же мощности. Кроме того, хотя лобовая часть несколько больше, чем у турбореактивного двигателя, она меньше, чем у поршневого винта, и при работающем двигателе C _D0 имеет порядок площади турбореактивного двигателя, что означает более высокие E _м , чем поршневой винт.Наличие реактивной тяги, которая, хотя и относительно мала, но по существу постоянна, имеет тенденцию сглаживать кривые тяги на более высоких скоростях и снижать скорость снижения эффективности движителя. Турбовинтовой двигатель имеет низкий удельный расход топлива, порядка, но несколько выше, чем у поршневого винта. Еще одно важное преимущество перед поршневой опорой — это гораздо более низкие затраты на техническое обслуживание. Хотя его первоначальная стоимость выше, это более простой двигатель с большей надежностью, особенно с учетом недавних улучшений в коробке передач.

Турбореактивный двухконтурный двигатель — это многопоточный двигатель, во многих отношениях похожий на турбовинтовой, за исключением того, что дополнительные турбины напрямую приводят в действие вентилятор, который напоминает компрессор с осевым потоком. Несмотря на то, что при очень высоких коэффициентах двухконтурности турбовентиляторный двигатель может производить больше мощности, чем тягу, и работать больше как турбовинтовой, чем трубореактивный, его принято описывать как турбореактивный двигатель.

Турбореактивный двухконтурный двигатель сочетает в себе хорошую тяговую эффективность и высокую тягу на более низких скоростях движения поршневой винт с постоянной тягой и повышением тягового качества на более высоких скоростях движения турбореактивного двигателя.Поскольку сложность и вес редуктора и системы регулятора воздушного винта турбовинтового двигателя устранены, турбовентилятор стал еще проще и легче. Кроме того, воздушный поток, проходящий через канальный вентилятор, не сильно зависит от скорости полета, так что снижение пропульсивной эффективности на высоких скоростях не так значительно, как снижение, связанное с эффективностью пропеллера турбовинтового двигателя. Следовательно, ТРДД может использоваться на воздушных скоростях до низких сверхзвуковых скоростей включительно.Хотя лобовая часть больше, чем у турбореактивного двигателя, ТРДД значительно короче, и общее сопротивление не обязательно больше. Удельный расход топлива намного меньше, чем у турбореактивного двигателя, и, хотя он больше, чем у турбовинтового, он приближается к сопоставимым значениям. Турбореактивный двигатель также тише, чем турбореактивный, и намного тише, чем турбовинтовой, что является преимуществом в наши дни, когда все больше внимания уделяется шумовому загрязнению.

Поскольку и турбовинтовой, и двухконтурный двухконтурные двигатели являются многопоточными двигателями, эквивалентный удельный расход топлива представляет собой комбинацию значений hpsfc и tsfc и, следовательно, будет варьироваться в зависимости от скорости полета.Любое значение, указанное в литературе, относится к конкретной воздушной скорости, которая не всегда указывается. Разница в удельном расходе топлива в зависимости от скорости полета у турбовентиляторного двигателя больше, чем у турбовинтового.

Поскольку турбовинтовые двигатели и турбовентиляторные двигатели представляют собой разные комбинации поршневой винт и турбореактивный двигатель, их характеристики должны находиться где-то между характеристиками поршневого винта и чисто турбореактивного двигателя. Сравнивая турбовинтовые, двухконтурные и турбореактивные двигатели сопоставимой мощности (сопоставимые газогенераторы), можно сделать вывод, что турбовинтовой двигатель обеспечивает наибольшую тягу на более низких скоростях полета, включая самолет, стоящий неподвижно в начале разбега.Однако тяга будет уменьшаться наиболее быстрыми темпами из трех по мере увеличения воздушной скорости и при взлете, вероятно, будет меньше, чем у двух других. Турбореактивный двухконтурный двигатель будет производить меньшую тягу, чем турбовинтовой, на более низких скоростях, но большую, чем турбореактивный, что не только улучшает взлетные характеристики и характеристики на ранней стадии набора высоты, но также обеспечивает более высокую взлетную массу, чем турбореактивный двигатель. Тяга уменьшается с увеличением воздушной скорости, но медленнее, чем у турбовинтового двигателя, из-за различий между вентилятором и гребным винтом и из-за большей составляющей реактивной тяги.По мере увеличения степени двухконтурности характеристики турбовинтового двигателя приближаются к характеристикам турбовинтового двигателя на более низких скоростях, но сохраняются некоторые характеристики турбореактивного двигателя на более высоких скоростях. Турбореактивный двигатель имеет самую низкую начальную тягу из трех, но тяга по существу остается постоянной в зависимости от скорости полета.

Что касается других характеристик характеристик, турбовинтовой двигатель в достаточной степени похож на поршневой винт, что является разумным приближением, просто используя уравнения поршень-винт без изменений.Однако турбовентилятор не обязательно так прост или прямолинеен. Если коэффициент двухконтурности низкий, уравнения турбореактивного двигателя можно использовать без изменений. По мере увеличения степени двухконтурности и соотношения мощности к тяге турбовентиляторный двигатель приобретает все больше характеристик турбовинтового и поршневого двигателя, особенно на более низких скоростях полета. По-прежнему можно использовать уравнения турбореактивного двигателя с осознанием того, что фактические значения для низких скоростей могут несколько отличаться. На более высоких скоростях турбовентилятор будет работать больше как турбореактивный, но с меньшим удельным расходом топлива.

Из-за своей превосходной топливной экономичности турбовентиляторный двигатель быстро заменил турбореактивный двигатель для дозвуковых самолетов, а турбовинтовой двигатель заменил поршневой двигатель во многих областях применения (например, пригородных самолетов) из-за его меньшего веса и более высокой скорости полета. Однако в последние годы меньший региональный самолет (RJ) с 30–100 креслами быстро заменяет турбовинтовой в качестве фидерного и ближнего коммерческого самолета (см. Рис. 8). Хотя топливная эффективность RJ ниже, чем у турбовинтового, RJ имеет преимущества более высоких крейсерских высот (выше турбулентности и погодных условий), более короткого времени полета, меньшего шума и, возможно, более высокого признания публики из-за его более современного внешнего вида.

РИСУНОК 8. Canadair Regional Jet, CRJ 200. Транспортное средство вместимостью 50 пассажиров, скорость 0,81 Маха с двумя турбовентиляторными двигателями тягой 8700 фунтов, полная масса 53 000 фунтов, площадь крыла 520 футов ² (Вт / ю) = 102 фунт / фут ² ) и дальность действия 2300 миль. [Любезно предоставлено Bombardier Aerospace.]

Как работают четыре типа турбинных двигателей

Прямая трансляция из полетной кабины

Газотурбинные двигатели прошли долгий путь с 1903 года. Это был первый год, когда газовая турбина вырабатывала достаточно мощности, чтобы поддерживать себя в рабочем состоянии.Дизайн был разработан норвежским изобретателем Эгидусом Эллингом, и он производил 11 лошадиных сил, что было огромным достижением в то время.

В наши дни газотурбинные двигатели бывают всех форм и размеров, и большинство из них вырабатывают , много , более 11 лошадиных сил. Вот 4 основных типа газотурбинных двигателей, а также их плюсы и минусы.

1) Турбореактивный двигатель

Heinkel He 178, первый в мире турбореактивный самолет

Турбореактивные двигатели были первым изобретенным типом газотурбинных двигателей.И хотя они выглядят совершенно иначе, чем поршневой двигатель в вашем автомобиле или самолете, они работают по той же теории: впуск , компрессия, мощность, выпуск .

Как работает турбореактивный двигатель?

Турбореактивные двигатели работают за счет пропускания воздуха через 5 основных секций двигателя:

Шаг 1: Воздухозаборник
Воздухозаборник представляет собой трубку перед двигателем. Забор воздуха может показаться простым, но это невероятно важно.Задача воздухозаборника — плавно направлять воздух в лопатки компрессора. На низких скоростях ему необходимо минимизировать потери воздушного потока в двигателе, а на сверхзвуковых скоростях он должен замедлять воздушный поток ниже 1 Маха (воздух, поступающий в турбореактивный двигатель, должен быть дозвуковым, независимо от того, насколько быстро летит самолет. ).

Шаг 2: Компрессор
Компрессор приводится в движение турбиной в задней части двигателя, и его работа заключается в сжатии поступающего воздуха, что значительно увеличивает давление воздуха.Компрессор представляет собой серию «вентиляторов», каждый с меньшими и меньшими лопастями. По мере того, как воздух проходит через каждую ступень компрессора, он становится более сжатым.
Шаг 3: Камера сгорания
Далее идет камера сгорания, где действительно начинается волшебство. Воздух под высоким давлением смешивается с топливом, и смесь воспламеняется. По мере сгорания топливно-воздушной смеси она проходит через двигатель к турбине. Турбореактивные двигатели работают на очень бедной смеси, примерно 50 частей воздуха на каждую 1 часть топлива (большинство поршневых двигателей работают в диапазоне от 6: 1 до 18: 1).Одна из основных причин, по которой турбины работают на обедненной смеси, заключается в том, что для охлаждения турбореактивного двигателя требуется дополнительный поток воздуха.
Шаг 4: Турбина
Турбина — это еще одна серия «вентиляторов», которые работают как ветряная мельница, поглощая энергию проходящего через нее высокоскоростного воздуха. Лопатки турбины соединены с валом и вращают его, который также соединен с лопатками компрессора в передней части двигателя. «Жизненный цикл» турбореактивного двигателя почти завершен.

Шаг 5: Выхлоп (он же «Я ухожу отсюда!»)
Сгоревшая на высокой скорости топливно-воздушная смесь выходит из двигателя через выхлопное сопло.Когда высокоскоростной воздух выходит из задней части двигателя, он создает тягу и толкает самолет (или то, к чему он прикреплен) вперед.

Турбореактивный вынос:

• Плюсы:
• Сравнительно простой дизайн
• Может работать на очень высоких скоростях
• Занимает мало места
• Минусы:
• Большой расход топлива
• Громко
• Низкая производительность на низких скоростях

2) Турбовинтовой двигатель

Прямая трансляция из полетной кабины

King Air с турбовинтовыми двигателями

Следующие три типа газотурбинных двигателей представляют собой турбореактивные двигатели, и мы начнем с турбовинтовых.Турбовинтовой — это турбореактивный двигатель, соединенный с воздушным винтом через систему зубчатых передач.

Как работает турбовинтовой двигатель?

Шаг 1 : Турбореактивный двигатель вращает вал, который соединен с коробкой передач.

Шаг 2 : Коробка передач замедляет вращение, и самая медленная шестерня соединяется с гребным винтом.

Шаг 3 : Воздушный винт вращается в воздухе, создавая тягу, как и ваша Cessna 172

Турбовинтовой вынос:

• Плюсы:
• Очень экономичный
• Наиболее эффективен при средней скорости 250-400 узлов
• Наиболее эффективен на средних высотах от 18 000 до 30 000 футов
• Минусы:
• Ограниченная скорость полета вперед
• Зубчатые передачи тяжелые и могут выйти из строя

3) Турбореактивный двухконтурный двигатель

Прямая трансляция из полетной кабины

Некоторые широкофюзеляжные турбовентиляторные двигатели развивают тягу более 100 000 фунтов

Турбореактивные двухконтурные двигатели сочетают в себе лучшее из двух миров — турбореактивных и турбовинтовых.И вы, вероятно, увидите эти двигатели, когда отправитесь в аэропорт на следующий рейс авиакомпании.

Как работает турбовентиляторный двигатель?

Турбореактивные двухконтурные двухконтурные двигатели устанавливаются на передней части турбореактивного двигателя. Вентилятор создает дополнительную тягу, помогает охлаждать двигатель и снижает уровень шума двигателя.

Шаг 1 : Входящий воздух делится на два отдельных потока. Один поток обтекает двигатель (перепускной воздух), а другой проходит через сердечник двигателя.

Шаг 2 : Обводной воздух проходит вокруг двигателя и ускоряется канальным вентилятором, создавая дополнительную тягу.

Шаг 3 : Воздух проходит через турбореактивный двигатель, продолжая создавать тягу.

ТРДД на вынос:

• Плюсы:
• Расход топлива
• тише турбореактивных двигателей
• Они потрясающе выглядят
• Минусы:
• Тяжелее турбореактивных двигателей
• Большая площадь лобовой части, чем у турбореактивных двигателей
• Неэффективен на очень большой высоте

ТРДД Pratt & Whitney F100 с форсажной камерой на F-16

4) Турбовальный двигатель

Вертолет Bell 206 с турбовальным двигателем

Турбовальные двигатели в основном используются на вертолетах.Самая большая разница между турбовальными двигателями и турбореактивными двигателями заключается в том, что турбовальные двигатели используют большую часть своей мощности для вращения турбины, а не для создания тяги, исходящей из задней части двигателя.

Как работает турбовальный вал?

Турбовалы — это, по сути, турбореактивный двигатель с большим валом, соединенным с его задней частью. А поскольку большинство этих двигателей используется на вертолетах, этот вал соединен с трансмиссией лопастей несущего винта.

Шаг 1 : Двигатель по большей части работает как турбореактивный.

Шаг 2 : Приводной вал, прикрепленный к турбине, приводит в действие трансмиссию.

Шаг 3 : Трансмиссия передает вращение от вала на лопасть ротора.

Шаг 4 : Вертолет, в основном неизвестными и волшебными способами, может летать по небу.

Отвод турбовального вала:

• Плюсы:
• Значительно более высокое отношение мощности к массе, чем у поршневых двигателей
• Обычно меньше поршневых двигателей
• Минусы:
• Громко
• Зубчатые передачи, соединенные с валом, могут быть сложными и выходить из строя

4 типа двигателей на основе одной и той же базовой концепции

Газотурбинные двигатели прошли долгий путь за последние 100 лет.И хотя турбореактивные двигатели, турбовинтовые двигатели, турбовентиляторные двигатели и турбовальные двигатели имеют свои различия, их способ выработки мощности, по сути, одинаков: впуск, сжатие, мощность и выхлоп.

Станьте лучшим пилотом.
Подпишитесь, чтобы получать последние видео, статьи и викторины, которые сделают вас более умным и безопасным пилотом.

3 авиационных газотурбинных двигателя | Исследование силовых установок и энергетических систем коммерческих самолетов: сокращение глобальных выбросов углерода

будущее.Кроме того, общий коэффициент давлений ² газовых турбин со временем увеличился, чтобы улучшить термодинамический КПД. В то же время, однако, размер компрессора высокого давления, камеры сгорания и турбины уменьшился, что усугубило проблемы меньшего размера.

По мере повышения эффективности самолета и двигателя для полета требуется меньше мощности, так что объем двигателя и мощность, требуемые при неизменных характеристиках самолета, в будущем будут уменьшаться.

Возможность улучшения

С тех пор, как в конце 1940-х годов были построены первые авиационные газовые турбины, общий КПД — от расхода топлива до движущей силы — повысился примерно с 10 процентов до текущего значения, приближаясь к 40 процентам (см. Рисунок 3.2). Вероятно, что скорость улучшения этих двигателей может продолжаться примерно на 7 процентов в десятилетие в течение следующих нескольких десятилетий при условии достаточных инвестиций в технологии. Потенциал общего улучшения лучше всего рассматривать с точки зрения составляющих КПД: термодинамической эффективности двигателя и тягового КПД движителя.

Как отмечалось выше, неясно, насколько близко к теоретическим пределам может быть возможно создание газовой турбины для коммерческого самолета, учитывая важные ограничения авиации в отношении безопасности, веса, надежности и стоимости.Несколько авторов рассмотрели вопрос о практических пределах для газовых турбин простого цикла с учетом потенциала новых материалов, архитектур двигателей и технологий компонентов. Их оценки индивидуальных пределов термодинамического и пропульсивного КПД несколько различаются (и могут по-разному разделить потери между термодинамическим и пропульсивным КПД), но они согласны с тем, что улучшение общего КПД на 30-35 процентов по сравнению с лучшими двигателями сегодня может быть достигнуто.Как показано на рисунке 3.7, термодинамический КПД двигателя может составлять 65-70 процентов, а тяговый КПД — 90-95 процентов.

Газотурбинные двигатели нуждаются в значительном улучшении, при этом общий КПД повышается на 30 или более процентов по сравнению с лучшими двигателями, находящимися в эксплуатации на сегодняшний день. Улучшения будут происходить за счет множества относительно небольших приращений, а не одной прорывной технологии.

Некоторые исследования показывают, что улучшение характеристик турбомашин и снижение потерь на охлаждение может улучшить термодинамический КПД на 19 процентов и 6 процентов соответственно. ³ Такой значительный выигрыш не достигается простым внедрением новой технологии в существующие двигатели. Скорее, это требует оптимизации цикла с учетом конкретных уровней рабочих характеристик компонентов, температурных возможностей и охлаждения. Практические циклы с промежуточным охлаждением или рекуперацией могут повысить эффективность еще на 4. ⁴ Усовершенствованные вентиляторы и гребные винты также могут повысить эффективность тяги на 10 процентов. ⁵ Конечно, практические ограничения тягового КПД не могут быть рассмотрены только на уровне двигателя без ссылки на конфигурацию самолета и интеграцию силовой установки, как обсуждалось в главе 2.

Подводя итог, можно сказать, что авиационные газотурбинные двигатели имеют значительные возможности для улучшения, с потенциалом повышения общего КПД на 30 или более процентов по сравнению с лучшими двигателями, находящимися в эксплуатации на сегодняшний день, с потенциалом улучшения пропульсивного КПД примерно в два раза выше термодинамического КПД. Этот уровень производительности потребует множества технологических усовершенствований и будет происходить в виде ряда относительно небольших приращений, несколько процентов или меньше, а не за счет одной прорывной технологии.В следующем разделе обсуждаются многие из этих технологий.

___________________

² Общий коэффициент давления — это отношение давления на выходе компрессора к давлению на входе компрессора.

³ D.K. Холл, 2011 г., «Пределы производительности осевых ступеней турбомашин», М.С. диссертация, Массачусетский технологический институт, Кембридж, штат Массачусетс,

⁴ Дж. Уурр, 2013, «Будущие архитектуры и технологии гражданских авиационных двигателей», представленный на 10-й Европейской конференции по турбомашинному оборудованию, http: // www.etc10.eu/mat/Whurr.pdf.

⁵ Д. Карлсон, 2009, «Возрождение двигателя: новые циклы, новые архитектуры и возможности для развития персонала», представленный на 19-й конференции ISABE Международного общества дыхательных двигателей, Монреаль, Канада.

62B-104 БАЗОВАЯ ГАЗОВАЯ ТУРБИНА

62B-104 БАЗОВАЯ ГАЗОВАЯ ТУРБИНА

Инженерное обучение

---

ЛИСТ НАЗНАЧЕНИЯ

ДВИГАТЕЛИ С БАЗОВЫМ ГАЗОМ

Лист задания 60B-104

ВВЕДЕНИЕ

С увеличением количества судов с газотурбинными двигателями становится важным понимать основы конструкции и работы газотурбинного завода.Офицер наземных войск должен также понимать последствия эксплуатации этих двигателей в морской среде.

ТЕМА УРОКА ЦЕЛИ ОБУЧЕНИЯ

Терминал Цель:

7.0 ОПИСАТЬ принципы, конструкцию, функции, компоненты, системы управления и контроля, а также работу газотурбинной двигательной установки и связанных вспомогательных систем поддержки. (JTI: A)

Обеспечивающие цели:

7.1 ОПИСАТЬ следующие применения газовых турбин и указать тип газовых турбин, связанных с каждым из них:

а.Двигательная установка

г. Электроэнергетика

7.2 Имея график, представляющий соотношение давления и объема идеального цикла Брайтона, НАМЕРИТЕ пять фаз и объясните процесс преобразования энергии, происходящий в каждой из них.

а. Впуск

г. Сжатие

г. Горение

г. Расширение

e. Выхлоп

7.3 ОПРЕДЕЛИТЕ следующее применительно к газотурбинным двигателям, включая преимущества и недостатки, если это применимо.

а. Двигатель с разъемным валом

г. Одновальный двигатель

г. Кольцевая камера сгорания

г. Канально-кольцевая камера сгорания

e. Осевой поток

ф. Коробка отбора мощности

7.4 ОПИСАТЬ и указать их функции:

а. Компрессор

г. Камера сгорания

г. Турбина высокого давления / турбина газогенератора

г. Турбина низкого давления / силовая турбина

e. Подшипник газовой турбины / рама в сборе

ф.Дополнительный привод в сборе

г. Входные направляющие лопатки

ч. Лопатки регулируемого статора компрессора

я. Коллекторы для удаления воздуха из двигателя

Дж. Коллектор для удаления воздуха заказчика

к. Быстроходная эластичная муфта

л. Впуск / выпуск

7.5 ОБСУЖДЕНИЕ Источник и использование отбираемого клиентом воздуха.

7.6 СОСТОЯНИЕ Функция системы впуска и выпуска воздуха газовой турбины.

7.7 ОПИСАТЬ путь воздуха от влагоотделителей к эжекторам выхлопных газов.

7.8 ОПИСАТЬ влияние следующих факторов на газотурбинные двигатели и меры предосторожности, принимаемые с учетом окружающей среды, включая:

а. Солевой спрей

г. Обледенение / температура наружного воздуха

г. Повреждение посторонним предметом

г. Чистота компрессора

e. Киоски / скачки

ф. Пусков / остановок

7.9 ОПИСАТЬ следующие системы двигателя:

а. Система обнаружения льда

г. Система обнаружения и пожаротушения

г.Система зажигания

г. Система промывки водой

7.10 НЕ НАЗНАЧЕН; зарезервировано для использования в будущем

7.11 НЕ НАЗНАЧЕН; зарезервировано для использования в будущем

7.12 НЕ НАЗНАЧЕН; зарезервировано для использования в будущем

НАЗНАЧЕНИЕ НА ИССЛЕДОВАНИЕ

1. Прочтите информационный лист 60B-104.
1. Краткий информационный лист 60B-104, используя вспомогательные цели урока 60B-104 в качестве руководства.
1. Сценарии изучения ответов.

СЦЕНАРИИ ИЗУЧЕНИЯ:

Изучая для вас предстоящую доску SWO, вы изучаете другие типы морских силовых установок.Вы задаете себе несколько вопросов по газотурбинным двигателям.

1. Зная, что газотурбинный двигатель представляет собой открытый термодинамический цикл, как двигатель преобразует энергию, запасенную в топливе и воздухе, в полезную работу в виде вращающегося пропеллера?

После изучения вы явитесь на мостик для промежуточной стражи как JOOD. Здесь тихо, поэтому вы просматриваете доску чтения сообщений OOD. Вы видите, что в этом районе происходит несколько небольших песчаных бурь (в настоящее время вы находитесь в Персидском заливе), и что сообщение советует всем судам с газовыми турбинами внимательно следить за состоянием своих воздушных фильтров / демистеров.

2. В чем важность этого компонента? Если не удается, не работает ли двигатель?

Просмотрев поток сообщений, вы замечаете, что одного из FFG в вашей боевой группе нет поблизости. Любопытно, вы спрашиваете ООД, знает ли она, куда они пошли, и она говорит вам, что им пришлось выехать в Бахрейн для замены и двигателя из-за плохой камеры сгорания.

3. Почему замена камеры сгорания LM2500 настолько сложна, что требует захода корабля в порт?

ИНФОРМАЦИОННЫЙ ЛИСТ

ДВИГАТЕЛИ С БАЗОВЫМИ ГАЗОТУРБИНАМИ

Информационный лист 64B-104I

ВВЕДЕНИЕ

С увеличением количества судов с газотурбинными двигателями, становится важным понимать основы конструкции и работы газотурбинного завода.Офицер наземных войск должен также понимать последствия эксплуатации этих двигателей в морской среде.

ССЫЛКИ

(а) Руководство по силовой установке ДД-963

(b) Морские газотурбинные операции (НАВЕДТРА-10097)

ИНФОРМАЦИЯ

1. Обзор урока:
Газотурбинный завод представляет собой инновационную концепцию судовых электростанций. Военно-морские суда США используют авиационные газотурбинные двигатели как для главных силовых установок, так и для служебной электроэнергии.Высокая степень автоматизации предприятия достигается за счет интегрированной системы пультов управления и мониторинга.
2. Преимущества:
Преимущества газотурбинной установки по сравнению с паровой установкой сопоставимой мощности включают:
1. Снижение массы на 70%

2. Простота (меньшее количество вспомогательных силовых установок)

3. Уменьшение численности персонала за счет автоматизированного управления силовой установкой

4. Более быстрое время отклика

5. Более быстрое ускорение / замедление

3. Принципы газовой турбины:

1. Компоненты базового газотурбинного двигателя включают:

1. Компрессор

2. Камера сгорания

3. Турбина

2. Рабочий цикл:
В газотурбинном двигателе сжатие, сгорание и расширение происходят непрерывно в разных камерах.Газотурбинные двигатели работают по циклу Брайтона (цикл открытого двигателя).

Рис.1: Цикл Брайтона


1. Фаза всасывания:
Наружный воздух втягивается в двигатель под действием компрессора. Давление, температура и объем остаются неизменными в течение фазы всасывания.

2. Фаза сжатия:
Всасываемый воздух сжимается механически. Давление и температура увеличиваются с соответствующим уменьшением объема. Механическая энергия, приводящая в движение компрессор, преобразуется в кинетическую энергию в виде сжатого воздуха.

3. Фаза сгорания:
Топливо распыляется в камеру сгорания и сжигается, преобразовывая химическую энергию в тепловую в виде горячего расширяющегося газа. Объем и температура значительно увеличиваются, в то время как давление в камере сгорания остается постоянным.

4. Фаза расширения:
Тепловая энергия преобразуется в механическую, когда горячие расширяющиеся газы из камеры сгорания вращают ротор турбины. Давление и температура уменьшаются, а объем увеличивается в фазе расширения.

5. Выхлопная фаза:
Горячие выхлопные газы проходят через суда, попадая в атмосферу. Давление, температура и объем остаются неизменными в течение фазы выпуска.

4. Компоненты газовой турбины:

1. Компрессоры: существует два основных типа газотурбинных компрессоров.

1. Центробежный компрессор:
В этом компрессоре используется вращающееся рабочее колесо для всасывания всасываемого воздуха и ускорения его наружу за счет центробежной силы в диффузор.Он используется в небольших газовых турбинах и лучше всего подходит для низких отношений давления, когда общий диаметр двигателя не важен.

Рис. 2: Центробежный компрессор


2. Осевой компрессор:
Состоит из вращающихся лопаток и неподвижных лопаток. Воздух сжимается, поскольку он течет вдоль вала в осевом направлении. Это обеспечивает большую эффективность и более высокие отношения давления за счет многоступенчатой ​​конструкции. Стадия сжатия состоит из одного ряда вращающихся лопаток, за которым следует ряд неподвижных лопаток.Это наиболее распространенный тип компрессора, используемый в судовых газотурбинных двигателях.

Рис. 3: Компрессор с осевым потоком


3. Остановка компрессора:
Остановка или помпаж определяется как прерывание потока воздуха через компрессор. Остановка работающего двигателя может вызвать серьезное повреждение двигателя из-за чрезмерных вибраций и перегрева секции камеры сгорания. Чтобы предотвратить остановку компрессора, двигатели оснащены выпускными клапанами компрессора или лопатками компрессора с изменяемой геометрией.Выпускные клапаны выпускают воздух из компрессора во время запуска, а регулируемые лопатки компрессора регулируют воздушный поток, чтобы избежать турбулентности, что предотвращает остановку компрессора.

2. Камеры сгорания:
Камера сгорания смешивает сжатый воздух с топливом и сжигает смесь с образованием горячего расширяющегося газа. Есть три основных типа камер сгорания.

1. Емкость:
Отдельные баллончики горелок устанавливаются по периферии двигателя. Каждая канистра представляет собой отдельную камеру сгорания и футеровку, получающую собственное топливо.

1. Преимущество: простая замена

2. Недостатки — неэффективность, более слабая конструкция


Рис. 4: Камера сгорания консервного типа


2. Кольцевой:
Одна большая камера сгорания в корпусе двигателя. Множественные топливные форсунки образуют сплошное «огненное кольцо». Этот тип используется на LM2500.

1. Преимущества: Самая эффективная, самая прочная рама двигателя.

2. Недостаток: для ремонта или замены требуется полная разборка двигателя.


Рис. 5: Кольцевая камера сгорания


3. Кольцевой баллончик:
В этом гибридном типе используется несколько отдельных баллончиков с отдельными топливными форсунками, через которые воздух поступает из общего кольцевого корпуса (Allison 501-K17).

1. Преимущества: Прочность, простота замены.

2. Недостаток: менее эффективен, чем кольцевая камера сгорания.


Рис. 6: Консольная кольцевая камера сгорания


3. Турбина:


1. Энергия:
Тепловая энергия горячих расширяющихся газов камеры сгорания преобразуется в механическую энергию путем вращения колеса турбины.

2. Конструкция:
Состоит из неподвижных лопаток (сопел) и вращающихся лопаток. Ступень турбины — это один ряд сопел и один ряд лопаток.

4. Узел привода вспомогательных агрегатов:
Узел привода вспомогательных агрегатов приводится в движение компрессором через конические шестерни. Вспомогательный привод используется для привода компонентов, чтобы сделать двигатель самодостаточным. Общие аксессуары включают такие компоненты, как насосы для смазочного масла двигателя и топливного масла.

5. Двигатели:

1. Два основных типа, используемых в ВМС США:

1. Одновальный двигатель:
Одновальный двигатель имеет один вал, который проходит по всему двигателю.На этом валу установлены все вращающиеся части двигателя. Продолжение того же вала, коробка отбора мощности, приводит в движение нагрузку. В основном этот тип двигателя используется там, где требуется постоянная скорость, например, для выработки электроэнергии. Для этого используется двигатель Allison 501-K17.

Рис.7: Ротор турбины


2. Двигатель с разъемным валом:
Двигатель разделен на две основные секции: газогенератор и секцию силовой турбины. Секция газогенератора состоит из компрессора, камеры сгорания и турбины высокого давления (ВД).Назначение газогенератора — производить горячий расширяющийся газ для использования в силовой турбине. Силовая турбина аэродинамически связана с газогенератором, но два вала механически не связаны. Силовая турбина преобразует тепловую энергию газогенератора в механическую энергию для привода нагрузки.

1. Выходная скорость изменяется путем управления скоростью газогенератора, который определяет количество выхлопных газов, отправляемых в силовую турбину.

2. Газотурбинные двигатели с разъемным валом, такие как LM2500, подходят для основных силовых установок.Преимущества в этом приложении:

1. Газогенератор более чувствителен к требованиям нагрузки, поскольку работа компрессора не ограничена нагрузкой на силовую турбину.

2. Секция газогенератора и секция силовой турбины работают почти со своими наиболее эффективными скоростями во всем диапазоне требований нагрузки.

2. Система забора воздуха газовой турбины:


1. Узел высокого давления:


1. Конструкция:
Наружная конструкция, которая поддерживает сепараторы влаги и закрывает дверцы для обдува .

2. Влагоотделители (жалюзи и сетчатые экраны):
Влагоотделители удаляют капли воды и грязь из всасываемого воздуха, чтобы предотвратить эрозию компонентов компрессора. Электрические ленточные нагреватели предотвращают образование льда на жалюзи.

3. Двери продувки:
Двери продувки установлены для предотвращения недостатка воздуха в двигателе при загрязнении влагоотделителей.

1. Эти двери открываются автоматически при увеличении перепада давления воздуха на влагоотделителях.

2. В открытом состоянии всасываемый воздух обходит забитые влагоотделители и подает нефильтрованный воздух в двигатель, чтобы предотвратить воздушное голодание двигателя.


Рис. 8: Сборка High Hat


2. Впускной канал:


1. Назначение:
Впускной канал подает воздух для горения для двигателя и охлаждающий воздух для модуля.

2. Система охлаждения модуля:
Система охлаждения модуля направляет часть всасываемого воздуха в кожух двигателя для вентиляции модуля и внешнего охлаждения двигателя.Охлаждающий воздух модуля кружится вокруг двигателя, отводя тепло и вентилируя модуль, прежде чем выйти через небольшой воздушный зазор вокруг заднего конца силовой турбины. Выхлоп работающего двигателя вызывает эффект эдуктора, втягивающий охлаждающий воздух модуля в выхлопной канал.


Рис.9: Воздуховод GTM


3. Коллектор для защиты от обледенения:


1. Назначение:
Коллектор для защиты от обледенения предназначен для нагнетания горячего отбираемого воздуха во впускной ствол под воздуховодом охлаждения модуля для предотвращения образования льда.

2. Обледенение:
Обледенение может возникнуть во впускном канале, когда температура наружного воздуха упадет до 38 ^o F. Сигнализация обледенения загорится при 41 ^o F с влажностью 70%, чтобы предупредить оператора об образовании льда. во впуске.

3. Последствия:
Обледенение на входе в компрессор может ограничить поток воздуха, вызывая остановку двигателя, а также представляет опасность серьезного повреждения двигателя посторонними предметами.

4. Датчики:
Датчик обледенения, расположенный во впускной камере, генерирует аварийный сигнал, предупреждающий оператора о возможности образования льда в воздухозаборнике.

5. Управление:
Воздушная система защиты от обледенения активируется вручную с помощью часовых стоек и контролируется для предотвращения образования льда.

4. Глушители:


1. Местоположение:
Впускные глушители расположены на полпути вниз по впускному каналу, чтобы уменьшить воздушный шум.

2. Конструкция:
Глушители состоят из вертикальных лопаток из звукопоглощающего материала, заключенных в перфорированные листы из нержавеющей стали.

3. Канал охлаждающего воздуха модуля:
Канал охлаждающего воздуха модуля содержит один глушитель в форме пули, чтобы заглушить шум, создаваемый охлаждающим воздухом.

5. Компенсатор
: Компенсатор представляет собой резиновый чехол, соединяющий впускной канал с впускной камерой модуля. Это предотвращает передачу шума модуля на корпус корабля.

3. Узел (модуль) базового корпуса газовой турбины LM2500:


1. Описание:
Узел основного корпуса состоит из модуля корпуса (26 футов x 8 футов x 9 дюймов) на противоударном основании.

1. Основание модуля:
Основание представляет собой сварную стальную раму с двутавровой балкой с креплениями для крепления двигателя.

2. Проникновения:
Сервисные соединения проникают в основание для всех сервисов двигателя, таких как электричество, воздух, масло, топливо, CO ₂ или Галон .

3. Защита:
Кожух термически и акустически изолирован, чтобы обеспечить двигателю контролируемую среду.
1. Впускная камера: передняя часть модуля отделена от кожуха двигателя перегородкой. Впускная камера считается чистой секцией модуля.Экран FOD на входе газовой турбины устанавливается в этой области в передней части двигателя, чтобы предотвратить попадание крупных посторонних предметов в компрессор.


Рис.10: Узел модуля GTM


2. Кожух двигателя: кожух содержит собственно двигатель и выпускной патрубок и принимает воздух из охлаждающего канала модуля. Доступ к двигателю осуществляется через боковую дверь и верхний люк.

2. Система обнаружения и тушения пожара:
Система обнаружения и тушения пожара обеспечивает автоматическую противопожарную защиту газотурбинного двигателя и модуля.

Рис.11: Основание модуля в сборе


1. Компоненты системы обнаружения пожара включают:


1. Ультрафиолетовые датчики пламени, которые ищут пламя в зоне камеры сгорания.

2. Датчики температуры, которые установлены на 400 ^o F для обнаружения возгораний вне зоны обзора УФ-детекторов.

3. Ручная кнопка «ПОЖАР», которая может использоваться дежурным для активации пожарной системы.

2. Компоненты системы пожаротушения включают:


1. Банк первичного CO ₂ баллонов для быстрого затопления модуля.

2. Банк вторичного CO ₂ для поддержания инертной атмосферы в модуле, если это необходимо.

3. A CO ₂ Переключатель запрета отпускания, расположенный на пультах управления. Этот переключатель позволяет оператору остановить автоматический выброс первичного CO ₂ в модуль в случае ложной тревоги или присутствия персонала в модуле.

4. Электронный сигнал пожарной остановки, используемый для остановки двигателя при обнаружении пожара ультрафиолетовыми датчиками пламени, переключателями температуры или ручной кнопкой пожарной сигнализации.Этот сигнал активирует последовательность остановки огня. Остановка огня инициирует следующие действия:

1. «ПОЖАРНАЯ» сигнализация на пультах управления.

2. Обеспечивает подачу топлива к двигателю.

3. Останавливает вентилятор охлаждения модуля и закрывает вентиляционную заслонку.

4. Выпускает CO ₂ после 20-секундной задержки.


Примечание по безопасности: входя в модуль, убедитесь, что система пожаротушения отключена, а на модуле и пультах управления размещены знаки, предупреждающие о том, что в модуле находится персонал.

Примечание: FFG, оборудованные системами галона.


4. Система выхлопных каналов:


1. Функция:
Отводит выхлопные газы двигателя в атмосферу, снижая при этом тепло и шум выхлопа.

2. Выхлопной коллектор:
Выхлопной патрубок направляет выхлопные газы в воздухозаборник. Зазор между выпускным коленом и воздухозаборником корабля вызывает эффект эдуктора, втягивающий охлаждающий воздух модуля в воздухозаборник.

3. Всасывающий воздуховод:
Воздухозаборный воздуховод изолирован для контроля тепла и шума при выходе выхлопных газов в атмосферу.

4. Глушитель:
Глушитель пластинчатого типа расположен в центре воздуховода. Эти глушители такие же, как и во впускном воздуховоде, но стационарно установлены.

5. Выхлопные патрубки:
Вытяжные патрубки расположены на самом верхнем конце вытяжного канала. Выхлопные эжекторы охлаждают выхлопные газы, смешиваясь с холодным окружающим воздухом, чтобы уменьшить инфракрасную сигнатуру корабля.

6. Система подавления инфракрасного излучения пограничного слоя (BLISS):
Колпачки Bliss устанавливаются в верхней части каждой смесительной трубы для дальнейшего охлаждения отработанного воздуха путем смешивания его со слоями окружающего воздуха. Это достигается за счет использования нескольких жалюзи, расположенных под углом для создания эдукторного эффекта. Это позволяет холодному окружающему воздуху смешиваться с горячими выхлопными газами.


Рис.12: Выхлопная система GTM


5. Система промывки водой:


1. Назначение:
Используется для удаления отложений грязи и соли с лопастей компрессора.

2. Компоненты:
Состоит из резервуара емкостью 40 галлонов и стационарного трубопровода для направления водного промывочного раствора на вход компрессора.

3. Порядок действий:
В соответствии с PMS компрессор необходимо промыть для поддержания эффективности и предотвращения остановок компрессора.


Рис.13: Система промывки водой


6. Отводимый воздух:


1. Источники:
Отборный воздух потребителя отбирается из последней ступени компрессора на газотурбинных генераторах (ГТГ) и магистрали газовой турбины (ГТМ)

2. Пользователи отбираемого воздуха: (СПАМ):

1. Запуск или приведение в действие других газовых турбин.

2. Воздух прерий для маскировки шума гребного винта.

3. Воздух для предотвращения обледенения воздухозаборника.

4. Маскирующий воздух для маскировки шума корпуса главной силовой установки.


Рис.14: Основные вращающиеся детали LM2500


7. Газотурбинный двигатель LM2500 в сборе:


1. Компоненты газогенератора:


1. Секция компрессора:
LM2500 имеет 16-ступенчатый компрессор осевого потока, состоящий из следующих компонентов:

Ротор компрессора: 16 ступеней подвижных лопаток, приводимых в движение турбиной высокого давления.

1. Статор компрессора: корпус компрессора, содержащий одну ступень входных направляющих лопаток (IGV), шесть ступеней регулируемых лопаток статора (VSV) и 10 ступеней неподвижных лопаток статора.

1. IGV и лопатки статора 1-6 являются переменными, то есть имеют изменяемую геометрию. Угол атаки лопастей можно изменить, чтобы предотвратить остановку компрессора.

2. Отборный воздух отбирается из компрессора для использования в судовой системе отбираемого воздуха и для внутреннего использования в двигателе.

2. Камера сгорания:


1. Камера сгорания кольцевого типа с 30 топливными форсунками и 2 искровыми воспламенителями.

2. Около 30% воздуха из компрессора смешивается с топливом для поддержания горения. Остальные 70% используются для охлаждения и центрирования пламени внутри гильзы сгорания.

3. Система зажигания вырабатывает искру высокой интенсивности для воспламенения топливно-воздушной смеси во время запуска. После запуска двигателя воспламенители больше не нужны и будут обесточены.

3. Секция турбины высокого давления:


1. Турбина высокого давления извлекает достаточно энергии из горячих расширяющихся газов для привода компрессора и вспомогательного привода.

2. Турбина высокого давления представляет собой двухступенчатую турбину с осевым потоком, которая механически связана с ротором компрессора.

3. Турбина ВД использует приблизительно 65% тепловой энергии камеры сгорания для привода компрессора и дополнительных устройств, установленных на двигателе.

4. Узел привода вспомогательных агрегатов:


1. Приводится через вал ротора компрессора через впускной редуктор, радиальный приводной вал и раздаточную коробку.

2. Дополнительный редуктор обеспечивает монтаж топливного насоса, насоса смазочного масла, маслоотделителя и пневматического стартера.

2. Силовая турбина:


1. Конструкция:
Силовая турбина представляет собой шестиступенчатую турбину осевого типа. Силовая турбина забирает оставшиеся 35% полезной энергии и использует ее для привода главного редуктора. Силовая турбина приводит в движение редуктор через высокоскоростной гибкий вал муфты и муфту в сборе.Гибкая высокоскоростная муфта компенсирует радиальное и осевое смещение между GTM и главным редуктором.


Рис.15: Вид компонентов LM2500

Возвращаясь в будущее с автомобилем Chrysler Turbine 1963 года выпуска

Из майского 1989 года выпуска Автомобиль и водитель.

Некоторые ребята утверждают, что могут видеть будущее, и я люблю время от времени щуриться от этого взгляда. Но это маленькое приключение будет в обратном направлении, вроде того, как пройти к дульной части и заглянуть в ствол, пытаясь понять, почему мы услышали хлопок, а потом ничего не вышло.

Старая корпорация Крайслер собиралась строить автомобили с газотурбинными двигателями, как только … черт побери, скоро. То, что началось — в умах нескольких инженеров, вдохновленных изобретательностью Второй мировой войны, — как мозговой штурм, который мог бы сработать, в октябре 1953 года превратилось в прототип для езды на автомобиле: Chrysler начал испытания стандартного Plymouth 1954 года с двигателем. турбина. По прошествии десятилетия все больше и больше прототипов турбин с жужжанием вылетало из инженерного отдела Chrysler на улицы Америки, где они были запечатлены на пленку и изображены в каждой газете, механическом журнале и автомобильной книге в стране.У General Motors и Ford тоже были турбины, но Chrysler, казалось, был впереди, ближе всего к тому дню, когда мы все будем кружиться в автомобилях реактивного возраста без систем охлаждения, глушителей, поршней, клапанов, карбюраторов и необходимости для бензина. Они работали бы на керосине или дизельном топливе или даже на водке, если бы вы увлекались трюками на вечеринках. Публицисты Chrysler на пресс-гала-концерте зашли так далеко, что налили несколько драгоценных унций модных французских духов. Судя по отзывам, все, что он делал, это придавал выхлопу, который сюда попадает, запах.

Дик Келли Автомобиль и водитель

Этот энтузиазм по поводу газовых турбин продолжал расти, пока, наконец, будущее не стало терять свою неопределенность. 14 мая 1963 года в отеле Essex House в Нью-Йорке компания Chrysler представила автомобиль с газотурбинным двигателем, который не был прототипом. Это был первый из 50-ти идентичных, блестящих бронзовых гламурных автомобилей с телом Ghia, которые собирались одолжить обычным людям для поездки на работу или для прогулок по полосе или для чего-то еще, что обычные люди делали с автомобилями.По словам Крайслера, единственной целью было определить реакцию типичных американских водителей на автомобили с турбинными двигателями. Другими словами, подлинное исследование рынка, подразумевающее, что если люди там достаточно сильно задыхаются и дадут другие признаки готовности подписывать чеки, то вскоре турбины могут появиться в каждом представительстве Chrysler от моря до сияющего моря.

Конечно, это было тогда и сейчас, и на участке Честного Эла в вашем районе ровно ноль подержанных автомобилей Chrysler Turbine с большим пробегом.Будущее, судя по всему, потерпело неудачу. И в этот поздний срок вашего автора отправляют в темную дыру с инструкциями доложить.

Мы идем по коридору главного здания на полигоне Крайслер в Челси, штат Мичиган. Металлические стены цвета желто-коричневого цвета выглядят такими же свежими и немаркированными, какими я их помню, когда я впервые установил кончик крыла на месте в качестве новичка инженера Chrysler летом 1963 года, как и предполагалось, через несколько дней после Анонсированы автомобили Ghia Turbine Cars.

Дик Келли Автомобиль и водитель

Мы поворачиваемся к табличке с золотыми буквами на синем фоне, которая гласит «Выставочный зал». При виде этого у меня на чердаке раздается зуммер. Я забыл выставочную комнату. Это было пространство размером с просторный гараж на одну машину, со стальными стенами и набором промышленных прочных ворот сарая, выходящих в главный магазин. Выставочный зал был предназначен для просмотра будущего. Любой прототип, настолько масштабный, что переставал работать в обычной мастерской, катили в демонстрационный зал.Машины были настолько продвинуты, что не могли выйти на улицу без укрытия. Стальные двери были закрыты на замок, были закрыты. Крышка была снята. И вот оно, вот и трепещите , будущее!

Но, как я уже сказал, сегодня мы смотрим на другой конец ствола. Дверь открывается, и я вхожу в 1963.

Я только что вернулся с обеда или как? Ничего не изменилось. Стены по-прежнему бледные, верстаки серые, ящики для инструментов красные. А Turbine Car по-прежнему великолепен, его выдающиеся формы украшены блестящим хромом и блестящей бронзой, как у какой-то танцовщицы на Копакабане.Я чувствую, что должен свистеть.

Как и все танцовщицы, эта выглядит немного потрепанной, если подойти поближе. У нее на боках крохотные морщинки от дверей на стоянках. Но она все еще умеет принимать позу.

Я видел много машин с турбонаддувом во времена Крайслера, кружащихся вокруг инженерного комплекса, как руление Боингов, оставляя за собой теплое облако реактивного дыхания, которое кружилось вокруг моих лодыжек, когда они проезжали. Однако, несмотря на их количество, они всегда были загадочными кораблями.Трудно было поймать кого-то для радостной поездки: мне так и не удалось. Ребята, работавшие в турбинной лаборатории, держались в стороне. Некоторые из моих друзей перешли туда, когда программа процветала. Как будто они присоединились к культу. После этого они больше не болтали за кофеваркой и больше не возвращались к столам старого кафетерия на обед. Слухи о специальных высокотемпературных материалах и прорыве в области эффективности ходили по виноградной лозе инженерного искусства, но я никогда не слышал, чтобы кто-нибудь сказал хоть слово. Я тоже не помню, чтобы когда-либо видел хоть одну улыбку.

Дик Келли Автомобиль и водитель

Я спрашиваю об этом Джорджа Стечера. Можно сказать, что он один из первых актеров: 39 лет в Chrysler, работал над турбинами до самого конца программы, до сих пор несет за них огонь. Этим утром он приехал в Челси, чтобы помочь турбинному автомобилю пережить это приключение.

О культе он просто говорит: «Джордж Хюбнер умел вдохновлять своих людей».

Да, Джордж Хюбнер, я помню, как он шагал по коридорам: высокий, чопорный, как генерал, германец в своих седых волосах и очках в стальной оправе, со всеми острыми складками и свежим воротником — мужчина на миллион долларов.Проект турбины был его делом. С ним было невозможно спорить.

Stecher воспроизводит детали турбинных дней Chrysler, как если бы они произошли ранее на этой неделе. Всего, по его словам, было 55 таких автомобилей, построенных Ghia, 45 из них были переданы в аренду избранным «клиентам». С 29 октября 1963 года, когда вышла первая машина, до 28 января 1966 года, когда вернули последнюю, 203 автомобилиста были подвергнуты трехмесячному испытанию.

Автомобили были стилизованы под Chrysler под руководством Элвуда П.Энгель, который тогда был только что из Форда. По силуэту Турбинные Машины были похожи на Громовых Птиц того времени. Вероятно, именно так, по мнению Энгеля, должен выглядеть четырехместный автомобиль. Кузова были изготовлены вручную в Италии и оснащены двигателями и шасси на заводе Chrysler в Гринфилде.

«В мире осталось девять», — говорит Стечер. «У Крайслера их три».

Дик Келли Автомобиль и водитель

В scuttlebutt, созданном в стиле 1960-х годов, говорилось, что автомобили были ввезены в беспошлинный режим в течение ограниченного времени и в конечном итоге будут списаны, чтобы избежать пошлины.Не так давно до меня дошли слухи о большом кладбище машин с турбинными двигателями на каком-то удаленном участке полигона. Стечер подтверждает слухи. Единственным выходом из уплаты налогов было отправить их обратно в Италию или отдать музеям в нерабочем состоянии. Шесть автомобилей отправились в музеи со снятыми двигателями и выставлены на выставочные стенды. Но музейные коллекции, похоже, не вечны, и теперь несколько машин с турбинными двигателями попадают в частные руки. По причуде налоговых правил, после пяти лет демонстрации автомобили навсегда освобождаются от уплаты пошлины.Продавец Domino’s Pizza, Том Монаган, недавно приобрел для своей коллекции автомобиль с турбинным двигателем, хотя кто-то опередил его.

А как насчет кладбища? Элмер Киль, координатор полигона, кивает. «Мы порезали их, разбили, сожгли. Я плакал, но мы должны были это сделать».

Но он смеется над другим аспектом работы по утилизации. Когда время разрушения было близко, сотрудники полигона начали накапливать несколько памятных подарков. Фаворитом была хромированная центральная часть колесных колпаков.Это был чистый мотив Turbine, предмет в форме тарелки с внутренними плавниками. Получилась отличная пепельница, и многие курильщики держали их на своих столах. Затем однажды без предупреждения все они исчезли. Никто не знал почему. Может быть, таможня США?

Нет. Бригада ночных уборщиков посчитала, что пепельницы с внутренними ребрами неудобно чистить, поэтому они выполнили небольшую операцию по утилизации.

Дик Келли Автомобиль и водитель

Я спрашиваю Стечера, почему турбины так и не пошли в производство.Он говорит, что в первые дни большие улучшения пришли быстро, и повсюду царил оптимизм. Но когда уровень развития техники приблизился к приемлемому уровню для легковых автомобилей, прогресс стал замедляться. Некоторое время выбросы NOx были огромными. Когда этот барьер был наконец преодолен, разразился энергетический хруст. Недостатком турбины всегда была экономия топлива, но пятнадцать лет разработки подтолкнули ее к приблизительному паритету с большими автомобилями V-8 того времени — 17 или 18 миль на галлон в поездке, где-то там.Но когда напуганные кризисом покупатели автомобилей начали покупать автомобили на 30 и 40 миль на галлон, оптимизм в отношении турбин угас. В середине 1970-х годов Chrysler выиграла государственный контракт на разработку турбины на сумму 6,4 миллиона долларов. На заре 1980-х годов в стадии моделирования находилась даже компактная турбина с передним приводом. Но с точки зрения турбинщика будущее выглядело ужасно. Турбина может быть высокоэффективным двигателем при работе с постоянной скоростью, как в самолете или на электростанции, но она жадина при вождении с остановками.Изначально автомобили привлекали идеальной плавностью хода и, скажем прямо, новизной. Но единственный сценарий, который не предвиделся в те безумные послевоенные годы, был именно тем, который сближался. Топливо собирались ограничить. Компания Chrysler, наконец, смирилась с этой точкой зрения в апреле 1981 года и в последний раз выключила свет в лаборатории Turbine Lab.

Я достаточно хорошо помню жужжащий звук турбинного вагона, но есть много оттенков жужжания. В масштабе от Boeing до Cuisinarts я бы не вспомнил, где именно он подходит.Но теперь, когда включено зажигание и лопасти крутятся до максимальной скорости, я слышу порыв воздуха, чистый Electrolux. Принеси на ковер.

Стрелке тахометра требуется около трех секунд для перехода в режим холостого хода — при 22 000 об / мин. Жужжание пронзительное и воздушное, что совершенно не подходит для машины. И в целом идеально подходит для фантастических путешествий.

Интерьер, конечно, фантастический. Три циферблата с глубокими туннелями, сгруппированные, как пушки, указывают на меня через отверстие с капюшоном в приборной панели. Бронзовая кожа подходит ко всем поверхностям, кроме хрома.Яркая консоль в виде турбины простирается от брандмауэра до багажника, разделяя кабину пополам. На радиолифце есть два символа гражданской обороны, каждый из которых представляет собой треугольник в круге, показывающий, где настраиваться, когда коммуняки бросают большой. Тахометр показывает до 60 000 оборотов в минуту.

Стечер нервничает из-за двигателя. Он говорит, что температура на входе в турбину выше примерно на 75 градусов. Моя идея о взлете на полной мощности в туманную дистанцию ​​полигона нисколько его не забавляет. Так что нам придется отправиться в круиз.

Дик Келли Автомобиль и водитель

Мой мозг был вовлечен в интенсивный сеанс посредничества между глазами, которые говорят «машина», и ушами, которые настаивают на «Боинге». Уши знают о реактивных двигателях, знают, как свистит двигатель, и довольно скоро скорость набирает обороты. Турбинный автомобиль делает это так, как если бы двигатель не был связан с ведущими колесами. Круиз — это ил. Я нажимаю педаль хода, и мы идем вперед. Стрелка тахометра подскакивает на тысячи оборотов в минуту; спидометр кажется успокоенным.

Турбина Автомобильная слизь, скользкая, как чистый полиэстер. В этом была загадка. Без вибраций. Но это также отталкивает, потому что он настолько не связан с задачей движения вперед — как старый Hydramatic, только в большей степени.

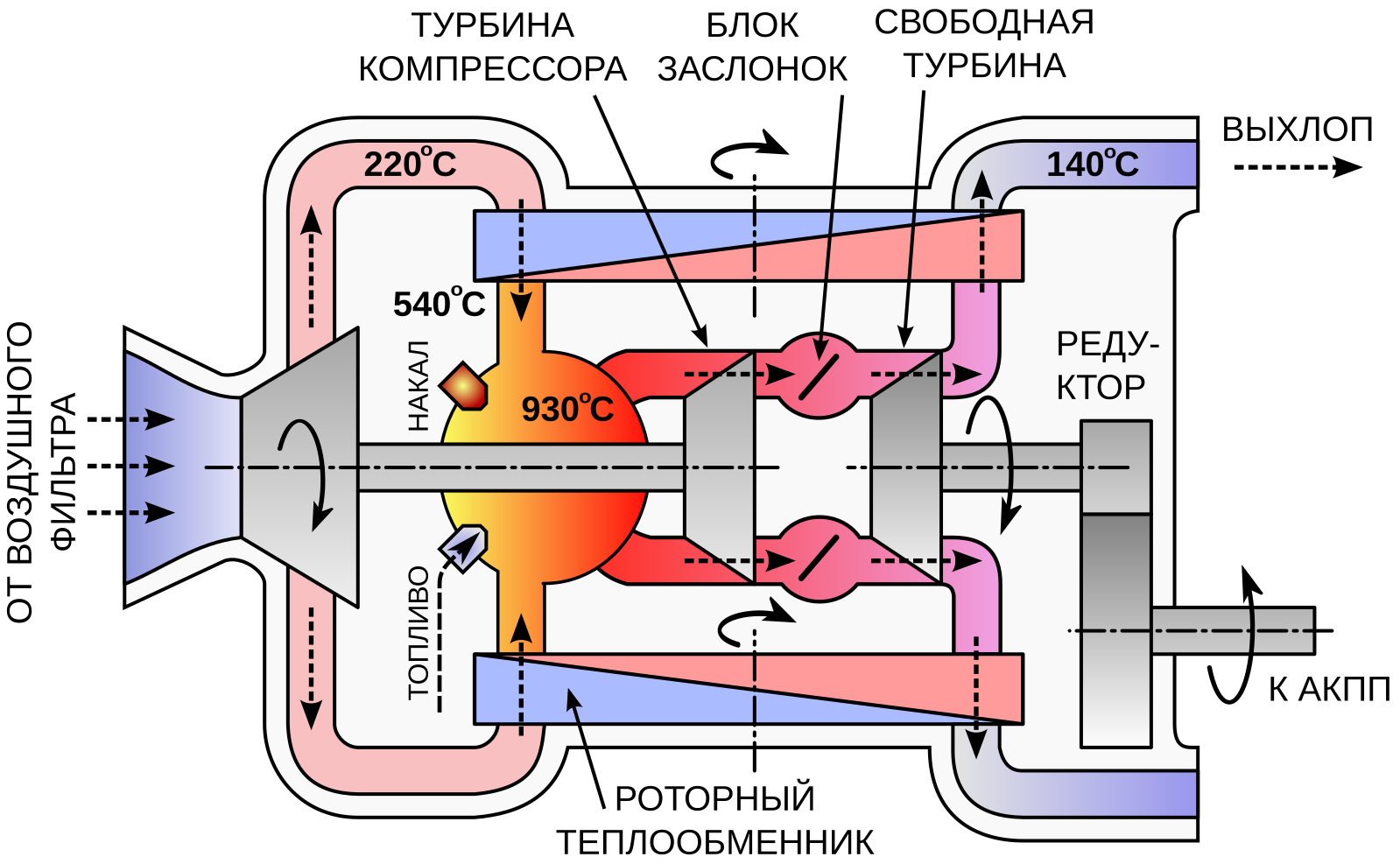

Забудьте все, что вы знаете об автомобилях. Турбина — двухсекционный двигатель. Свистящая часть — это секция компрессора, которая работает все время, увеличивая и уменьшая обороты в ответ на поток топлива, регулируемый вашей ногой. Работа компрессора заключается в подаче горячего ветра на силовую турбину, соединенную с трансмиссией.Между компрессором и силовой турбиной нет никакой связи, кроме горячего ветра. Остановитесь на светофоре, и силовая турбина тоже остановится, горячий ветер на холостом ходу пробьет лопасти, ожидая, когда вы отпустите тормоза и дадите заряд энергии.

Двигатель, по сути, служит собственным преобразователем крутящего момента — я должен добавить, что он исключительно слабый. И это источник чувства разобщенности. Chrysler использовал трехступенчатую автоматическую коробку передач без обычного гидротрансформатора, чтобы улучшить работу в городе.

Stecher только что заметил, что этот не переключается. Неудивительно, что машина сочится. Осталось не так много запчастей для турбины. Его лицо показывает разочарование владельца: «О нет! Что теперь?»

А, но для круиза нам не нужна трансмиссия. Кроме того, кому нужна трансмиссия на реактивном самолете? Звук двигателя абсолютно убедительный. Вы знаете, как в «Боинге» струя реактивного двигателя, кажется, растворяется в счастливой гармонии с порывом наружного воздуха на крейсерской скорости? Когда мы приближаемся к 0,1 Маха, турбинный вагон делает то же самое.

Мой голос становится хрипловатым, и мне хочется сказать: «Это говорит ваш капитан».

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1963 Chrysler Turbine Car

ТИП АВТОМОБИЛЯ
передний двигатель, задний привод, 4 пассажира, 2 двери купе

ТИП ДВИГАТЕЛЯ
регенеративная газовая турбина, железный корпус с алюминиевым компрессором, стальным рабочим колесом и турбинами из алюминиевого сплава
Мощность
130 л.с. при 3600 об / мин на выходном валу
Крутящий момент
425 фунт-фут при остановке на выходе вал

ТРАНСМИССИЯ
3-ступенчатая АКПП

ШАССИ
Подвеска (передняя / правая): поперечные рычаги / ведущая ось
Тормоза (передняя / правая): 10.0-дюймовые чугунные барабаны / 10-дюймовые чугунные барабаны
Шины: Goodyear Tubeless, 7,75 x 14

РАЗМЕРЫ
Колесная база: 110,0 дюйма
Длина: 201,6 дюйма
Ширина: 72,9 дюйма
Высота: 53,5 дюйма
Снаряженная масса: 3900 фунтов

C / D РЕЗУЛЬТАТЫ ИСПЫТАНИЙ
60 миль в час: 13,2 с
Максимальная скорость: 115 миль в час


Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.
