Метки на грм на ваз 2112 16 клапанов: Метки ремня ГРМ ВАЗ 2112 16 клапанов

Замена ремня ГРМ на 8 клапанной ВАЗ-2110 своими руками

Замена ремня ГРМ Ваз с 16 клапанным мотором

Ставим автомобиль на ровную поверхность, поднимаем ручник и втыкаем первую передачу. Снимаем декоративный кожух двигателя и защитный кожух ремня привода газораспределительного механизма. Накидным ключом на 19, или воротком проворачиваем шкив генератора до момента совмещения метки на шкиве распределительного вала и «усике» кронштейна крепления защитного кожуха с его левой стороны. Перемещаемся вправо и снимаем резиновую заглушку в картере сцепления, чтобы убедиться в совпадении меток на маховике с треугольным вырезом на шкале, которая находится там же.

После того как все метки совпадут, ослабляем натяжение ремня привода генератора и откручиваем болт крепления шкива к шестерне коленвала.

Снимаем шестерню и проверяем совпадение меток на крышке масляного насоса и зубчатом колесе коленвала. Болт крепления шкива генератора необходимо установить обратно, чтобы в дальнейшем проворачивать коленвал для проверки правильности выставления фаз газораспределения.

Далее необходимо ослабить болт крепления натяжителя (натяжного ролика) и специальным ключом проворачиваем его по часовой стрелке, до момента ослабления натяжения ремня ГРМ. Теперь можно снимать старый ремень.

Одеваем новый ремень на шестерню коленвала, затем на шестерню распредвала, натяжной ролик и помпу. Еще раз убеждаемся в совпадении меток. Переходим к натяжению ремня.

Внимание! По неопытности вы можете столкнуться со следующей проблемой: при попытке натяжения у вас может «убегать» метка со шкива коленчатого вала и маховика. Это происходит из-за того, что вы слабо натягиваете ведущую ветвь ремня (та, которая «заходит» на шестерню распределительного вала)

Максимально возможно натяните ее и во время проворачивания натяжного ролика направляйте пальцами зубцы ремня в зубцы шкива распределительного вала, чтобы крутящий момент передавался и на коленчатый вал. Есть и другой вариант – сделайте припуск в ползуба – зуб на шкиве распредвала. После одевания ремня проверните его до совпадения метки с «усиком» на кронштейне, а ослабшую ветвь ремня (со стороны натяжного ролика и помпы) аккуратно натяните проворачиванием ролика против часовой стрелки

Это происходит из-за того, что вы слабо натягиваете ведущую ветвь ремня (та, которая «заходит» на шестерню распределительного вала). Максимально возможно натяните ее и во время проворачивания натяжного ролика направляйте пальцами зубцы ремня в зубцы шкива распределительного вала, чтобы крутящий момент передавался и на коленчатый вал. Есть и другой вариант – сделайте припуск в ползуба – зуб на шкиве распредвала. После одевания ремня проверните его до совпадения метки с «усиком» на кронштейне, а ослабшую ветвь ремня (со стороны натяжного ролика и помпы) аккуратно натяните проворачиванием ролика против часовой стрелки.

Замена ремня ГРМ Ваз 2112 с вывешанным колесом

Если вы меняете ремень с вывешенным колесом, то при натягивании ремня установите колесо и опустите автомобиль на землю. Включите первую передачу. Это также предотвратит «убегания» метки коленчатого вала. Убедившись в правильности натяжения, автомобиль все-таки придется поднять, чтобы было возможно проворачивать привод ГРМ для проверки меток. Но и тут есть выход! Попросите соседа или помощника просто-напросто выжать педаль сцепления.

Проверка натяжки ремня ГРМ

Хорошо натянутый ремень должен выгибаться на 90 градусов от усилия пальцев. Перетянете – будут проблемы с подшипниками натяжителя и помпы. Недотяните – ремень либо перескочит (что собьет установку фаз газораспределения), либо вообще слетит.

Итак, ремень натянут. Два раза проворачиваем коленчатый вал, чтобы убедиться в совпадении меток. Если метки совпадают, то возвращаем шкив генератора на место, натягиваем ремень его привода и устанавливаем защитный и декоративный элементы двигателя назад. Через 2 – 3 тысячи километров пробега автомобиля еще раз проверьте натяжение ремня и его состояние. Оптимальный срок эксплуатации ремня привода газораспределительного механизма до его повторной замены – 40 – 60 тысяч километров. Периодичность проверки его натяжения – 15 тысяч километров пробега.

Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ – залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена

Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае

Так же если у нас “накрылась” помпа – ремень ГРМ придется снимать, так как именно он приводит в движение наш “водяной насос”. Ну и если (самый худший вариант) – у нас порвало ремень. Тут если двигатель “втыковый”, то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое – метки на шкивах распредвалов, как на впускном так и на выпускном:

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)

Ну и наконец третий вариант выставления положения коленвала – метки на маховике, их видно если снять резиновую заглушку на КПП:

Вот такие вот варианты сопоставления меток ГРМ мы предлагаем вам на примере двигателей 1. 5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы касаемо меток ГРМ на конкретно вашем двигателе – задайте их у нас на форуме, в соответствующем разделе.

Двигатель 16-ти клапанов, который предусмотрен в ВАЗ-2112, очень хорош, ему присущи отличные характеристики по сравнению с восьмиклапанным двигателем:

• тепловые зазоры не нужно регулировать;
• расход бензина намного сокращается;
• собран двигатель в соответствии с мировыми стандартами.

Однако не все гладко в 16-клапанном двигателе ВАЗ-2112, как хотелось бы, и довольно часто случается серьезная поломка, связанная с обрывом ремня ГРМ.

Замена ремня ГРМ Приора 16 клапанов

Замена ремня ГРМ на Приоре 16 клапанов провгодится немного сложнее, чем на 8-клапанных двигателях, однако, эта процедура доступна практически каждому автолюбителю.

Ремень в двигателе автомобиля это одна из главных частей для передачи крутящего момента от одного механизма к другом. Но стоит помнить, что всему есть предел срока годности. Нюансы по работе и замене ремня наведем в статье ниже.

Инструменты и запчасти

Начнем с того, что для замены ремня ГРМ на Приоре 16 клапанов придется запастись весьма специфическим набором инструментов.

Это обязательно набор шестигранников, обязательно набор торксов, причем, набор с малой трещоткой 1/4 дюйма не подойдет, позже скажем почему.

Кроме того, нужно будет приспособление для натяжки ролика, только обычный от 2114 не подойдет, нужен немного пошире. Если хватает сил, можно натянуть ролик просто упершись в него монтажкой, многие так и делают.

Дело в том, что изначально 16-клапанник 21127 проектировался без кондиционера. Все было просто. Помпа приводится в движение ремнем ГРМ, ремень генератора больше ни за что не отвечает. В общем, проще некуда.

Коленвал и генератор с натяжителем, без роликов.

Перед конструкторами стояла практически невообразимая задача — поставить компрессор кондиционера, с чем они и справились. Да, не идеально, но справились. И поэтому здесь появились два дополнительных шкива — компрессора и натяжного ролика.

К слову, многие автовладельцы позже начали устанавливать эти самые кронштейны с натяжителем, чтобы демонтировать данную схему.

Замена ремня ГРМ на Приоре 16 клапанов

Приступаем к работе. Для начала, откручиваем маслозаливную горловину, после этого сдергиваем пластиковый кожух. Далее есть два варианта развития. Мы рассмотрим более сложный, с кондиционером. Его отличие в дополнительном ролике, об этом уже сказано. Вся соль в том, что его тоже надо откручивать, потому что он просто мешает снять защитный чехол.

Здесь нужна головка на 15. Откручиваем ролик, снимаем ремень генератора. По пути слушаем ролик, чтобы не гудел, в противном случае — под замену его. Дальше перед нами открывается кожух ремня ГРМ. Снимаем переднюю верхнюю и нижнюю части кожуха. Для этого откручиваем 8 болтов под торкс.

Тут тоже есть сюрприз, если вы пользуетесь трещоткой. Один из болтов, тот, что ближе всего к салону, придется откручивать при помощи простого ключа торкс, потому что головка с наконечником и трещоткой не влезет между двигателем и лонжероном.

Итак, мы сняли кожух, перед нами ремень ГРМ и все ролики.

Лучше всего вращать за распредвал – это проще, чем за коленвал. Нежелательно вращать распредвалы отдельно от коленвала. Максимум на 10 градусов, чтобы поправить метки при их несовпадении за зуб или два.

Дальше выворачиваем колесо до упора вправо, кто-то его снимает, в чем нет необходимости. Откручиваем 4 болта крепления брызговика под торкс и один под крестовую отвертку для получения доступа к шкиву коленвала.

Тут нам нужен длинный удлинитель и вороток, а так же головка на 24. Садим помощника в салон, он включает пятую передачу и до упора зажимает педаль тормоза. После этого откручиваем болт шкива коленвала.

Все просто, проще некуда.

Теперь берем ключ на 15, откручиваем натяжной ролик, при этом желательно застопорить распредвалы от проворачивания. Сняли ролик, посмотрели его состояние, если гудит – обязательно заменить, его может заклинить.

После того, как совпали метки, сняли ролик, снимаем старый ремень. Желательно снять и обводной ролик, чтобы проверить его состояние. Теперь ставим на место ролики, ставим новый ремень. Сначала одеваем его на коленвал, потом на помпу, потом на распредвалы.

Теперь остается просто зарядить ролик. Для того, чтобы его держать, можно использовать либо стандартный ключ, который довольно сложно найти в продаже, либо щипцы для стопорных колец. Затягиваем ролики, после чего собираем в обратном порядке. Перед сборкой рукой проворачиваем коленвал на два оборота. Если вращается – то все нормально.

Видео как заменить ремень ГРМ на Приоре 16 клапанов:

Причины обрыва ремня

Одна из распространенных проблем модели — это выход из строя ремня ГРМ. Причины тому могут быть разные:

• Простой износ, вызванный длительным периодом эксплуатации автомобиля;
• Регулярные повышенные нагрузки, при которых двигателю приходится работать в интенсивном режиме;
• Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
• Производственный брак.

Несмотря на причины проблемы, ее нужно устранять.

Со временем он растягивается настолько, что происходит перескок на зубьях шестерни на 1-2 звена. Тем самым нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это самый лучший сценарий подобной ситуации. Худший — это когда ремешок рвется, а клапаны гнутся.

Что может привести к разрыву ремня ГРМ

В автомобиле ВАЗ-2112 16-ти клапанов разрыв ременной детали способен произойти вследствие:

1. Сильного или, напротив, слабого натяжения. Чтобы удостовериться, что он натянут правильно, рекомендуется применить специальный прибор, который называется частотомером. Производить замеры нужно только с холодного мотора, показатель должен не превышать 155 гц+/-3 гц.
2. Разрыв будет неизбежен, если деталь уже длительное время эксплуатируется, и замена не была произведена своевременно. Так как при рабочем положении постоянно происходит перепад температур, ременной элемент постепенно разрушается, на нем появляются трещины, что и приводит к разрыву.
3. Вследствие неправильного расположения подшипника, который может подклинивать и надрывать ремень ГРМ.
4. Из-за подтека сальника, который замасливает деталь.
5. Из-за некачественного ремня ГРМ, который был установлен в 16-клапанном двигателе ВАЗ-2112 производителем.

Это самые основные причины, которые приводят к разрыву ремня ГМС. Если внимательно следить за техническим состоянием машины и при малейших признаках поломки своими руками провести починку, то можно избежать очень неприятных ситуаций, которые могут случиться в любой момент.

Замена ремня

Замену ремешка ГРМ необходимо описывать отдельно, в зависимости от того, сколько клапанов у вашего ВАЗ 2110 — 8 или 16. Самостоятельный ремонт узла на 8-клапанном двигателе считается проще, хотя и с 16-клапанным серьезных проблем у вас возникнуть не должно.

8-клапанный

Последовательность работ будет следующая:

Отключите аккумулятор путем снятия минусового провода;
Выкрутите болты от защитного кожуха ремня;
Снимите эту защитную крышку;
Демонтируйте переднее колесо со стороны пассажира, одновременно с этим сняв брызговики и защиту моторного отсека;
Шкив генератора прокрутите по часовой стрелке, чтобы метки на крышке и шкиве совпали;
Снимите защитную заглушку с коробки передач и в полученном отверстии сверьте, насколько совпадают контролирующие метки;
Используя металлическую отвертку или другой предмет, нужно заблокировать маховик;
После этого можно открутить и снять шкив генератора;
Сделайте несколько поворотов, чтобы ослабить гайку, которая держит ролик-натяжитель вашего ремня;
Снимите старый ремень. Он вам уже не потребуется, потому смело отправляйте его на свалку;
Пространство нужно очистить, обезжирить. Для этого отлично подойдет вайт-спирит;
После промывки осушите все, используя сухую и чистую ветошь;
Установите новый ролик, ориентируясь по стрелкам направления

Если они отсутствуют, тогда принимайте во внимание надпись. Она должна располагаться слева направо, то есть вы без проблем могли ее прочитать;
Чтобы натянуть ремень, ролик двигайте против часовой;
Проверьте, насколько правильно совпадают все метки и степень натяжения ремня;
Степень сжатию следует проверять на холодном моторе и при температуре воздуха в пределах 15-30 градусов по Цельсию;
Включите мотор и на работающем агрегате проверьте, правильно ли вы все установили;
Если звук нормальный, значит установка выполнена верно;
Соберите снятые элементы в обратной последовательности.

16-клапанник

На ВАЗ 2110 ставятся два типа моторов — с 8 и 16 клапанами. При этом производить замену на 16-клапаннике считается сложнее. Опытные же мастера уверяют, что для качественной смены ремня ГРМ достаточно приложить немного больше усилий и внимания.

Потому в данном случае работу нужно выполнять следующим образом.

1. Выкрутите шесть гаек, которые держат защитную крышку. Снимите кожух защиты.
2. Освободите датчик коленвала.
3. Найдите на шкиве участок, на котором нет зубца. Он будет выполнять функцию ориентира, чтобы отыскать верхнюю мертвую точку.
4. Установите поршень от первого цилиндра таким образом, чтобы он оказался в верхней мертвой точке.
5. Совместите шкив и датчик коленвала, заблокируйте шкив, открутите и снимите его.
6. Далее ослабьте гайку, которая располагается на ролике-натяжителе.
7. Извлекайте старый ремень, а также демонтируйте ролик натяжитель.
8. Очистите освобожденное пространство от грязи, масла, очистите сухой ветошью.
9. Установите новый ремень, закрепите шкив болтами. Рекомендуется одновременно с этим заменить сам ролик.
10. Убедитесь, что метки ремня и привода совпадают, ровно как и метки шестерни привода ГРМ.
11. Натяните ремень, используя ролик-натяжитель.
12. Проверьте, упругость после натяжки.
13. Сделайте два полных оборота коленвала, чтобы проверить качество выполненной сборки.
14. Удостоверьтесь, что метки совпадают, после чего шкив можно установить на место.
15. Включайте двигатель, проверяйте правильность установки, после чего монтируйте обратно кожух защиты.

Как проверить состояние ремня ГРМ ВАЗ 2110

Чтобы проверить состояние ремня ГРМ нужно:

• снять заглушку передней защитной крышки ремня ГРМ,
• снять ремень генератора, чтобы не мешал,
• открутить 6 болтов и снять переднюю защитную крышку,
• получив доступ к ремню ГРМ, осматриваем его.

Если при очередном контроле вы заметили:

• порезы на ремне ГРМ, выпуклости,
• расслоение, появление оборванных ниток,
• многочисленные трещины, складки, сильные потертости,
• подтеки масла на ремне,

его необходимо немедленно заменить.

Как правило, молодые водители такой ремонт выполняют в специализированных автомастерских или центрах по ремонту автомобилей. Но, если вы решили самостоятельно заменить старый ремень новым, подготовьте инструменты и материалы: головки «10», «17», спецключ, используемый для натяжки ремня, отвертку, новый ремень ГРМ, моющее средство, чистые тряпки.

Замена

• шестигранный ключ на 5;
• накидные ключи или головки на 15, 17;
• ключ для натяжного ролика;
• большая плоская отвертка.

1.Устанавливаем машину на ровной площадке. Поднимаем капот, отключаем питание бортовой цепи, сняв клемму массы на аккумуляторе.

2.Откручиваем все шесть болтов крепления кожуха привода ГРМ слева от головки блока.

3.Разъединяем контакты на датчике коленвала.

4.Сверяем метки на шестренях обоих распредвалов с метками на задней крышке кожуха (треугольные высечки).

5.Проверяем также совпадение метки на венце маховика. Для этого отверткой поддеваем резиновую заглушку, расположенную на картере сцепления под термостатом. Под ней находится зубчатка маховика, на которой и расположена метка. Она должна совпасть с пропилом на картере слева.

6.Переходим к метке шкива коленвала. Для этого нужно ослабить натяжение ремня генератора, открутив гайку натяжителя.

7.Сняв ремень со шкива, фиксируем текущее положение маховика, вставив отвертку между его венцом и картером.

8.Ключ на 17 накидываем на болт шкива генератора, откручиваем и снимаем его. За ним расположена шестерня коленвала с меткой, которая должна совпадать в этом положении с отметиной на крышке масляного насоса.

9.В случае несовпадения каких либо пар меток, нужно выключить передачу, ввернуть болт крепления шкива генератора, и, не снимая с него ключа, постепенно проворачивать коленчатый вал, пока все метки не совпадут.

10.Когда метки будут на своих местах, демонтируем натяжной ролик ключом на 15, после него – опорный, и снимаем ремень ГРМ.

10.Ставим новые ролики, устанавливаем новый ремень, начиная со шкива коленвала.

11.Натягиваем ремень, вращая натяжной ролик по часовой стрелке с помощью специального ключа (либо зафиксировав кривыми плоскогубцами), пока натяжение не будет оптимальным. Проверить степень натяжения можно без помощи инструментов. Достаточно взяться за ремень на участке между шкивом коленвала и шкивами распредвалов, и прокрутить его горизонтально. Оптимальным будет натяжение, при котором пальцами его удастся провернуть не более чем на 90 градусов.

12.Монтаж производим в обратном порядке.

13.Вытаскиваем отвертку из отверстия картера.

Замена ремня ГРМ на автомобилях Лада с двигателем 16 клапанов

В настоящее время все новые Лада Приора выпускается с 16 клапанными двигателями. Эти силовые агрегаты также устанавливаются и на некоторые комплектации автомобилей Лада Гранта, Калина, Веста или XRAY. Газораспределительный механизм (ГРМ) этих двигателей предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов. Важно регулярно проверять состояние его ремня и при необходимости выполнить замену.

ЧЕРЕЗ СКОЛЬКО НУЖНО МЕНЯТЬ РЕМЕНЬ ГРМ
Согласно регламенту ТО Лада Приора, проверку состояния ремня ГРМ следует проводить через 105 тыс. км, а замену — через 200 тыс. км пробега. Однако срез зубьев или обрыв ремня ГРМ может привести к утыканию клапанов (гнет клапана) в поршни, что приводит к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня ГРМ чаще — через каждые 45 тыс. км пробега.
На автомобилях Лада Гранта и Лада Калина 2 проверка ремня ГРМ выполняют каждое ТО (каждые 15 000 км. пробега), а замену производят через 75 тыс. км. пробега.
СНЯТИЕ РЕМНЯ ГРМ
Потребуется: шестигранник «на 5», головка «на 17», «на 15», «на 10» и большая плоская отвертка.

Порядок действий:

Ослабить натяжение ремня, провернув болт ролика.

Снять ремень со шкивов распредвалов натяжного и опорного роликов.

После снятия ремня ГРМ коленвал и распредвал поворачивать нельзя. При замене ремня ГРМ также меняются натяжной и опорный ролики ремня.

УСТАНОВКА РЕМНЯ ГРМ
Перед установкой роликов следует на резьбовую часть нанести резьбовой герметик. Болт натяжного ролика окончательно не затягиваем. Перед установкой ремня ГРМ проверяем совмещение установочных меток. Положение коленвала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленвала с меткой 2 (ребро) на крышке масляного насоса.

Надеваем ремень ГРМ на шкив коленвала, натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень ГРМ на шкивы распредвалов.

КАК НАТЯНУТЬ РЕМЕНЬ ГРМ

• Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
• Натянуть ремень, поворачивая натяжной ролик против часовой стрелки.
• Совмещаем вырез 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки. Затягиваем ключом болт крепления ролика.

  После установки шкива привода генератора, поворачиваем коленвал за болт крепления шкива на два оборота по часовой стрелке. Проверяем совмещение установочных меток на коленвале и распредвале, а также совмещение выреза с выступом на натяжном ролике.

Выставляем метки грм ваз 2112 16 клапанов – АвтоТоп

Двигатель 16 клапанов, 1.5 литра, ВАЗ 21120, 2004 года. Устанавливаю метки — всё совпадает. Пускаю двигатель. Сначала работает нормально, через полминуты-минуту начинает троить, и чем дольше работает, тем сильнее вибрации.

При остановке метки на зубчатых колёсах распредвалов не сбиты, а на коленвале уходит. Чем дольше работает, тем дальше.

• Какой стороной ставить ремень ГРМ – 2 ответа
• Съедает ремень ГРМ в ВАЗ 2112 – 2 ответа
• Шум в области ГРМ на ВАЗ 2112 – 2 ответа

Порвался демпфер если шкив двухмассовый (разбегаются половинки шкива).
Или разбило шпонку (читай — сорвало), вот шкив теперь и не держится на коленвалу.

В первом случае — менять шкив. Во втором — надо смотреть, что именно разбило, паз на шкиве или паз на коленвалу или может просто сломало шпонку.
Разбитые пазы восстанавливать или фрезеровать новые.

Что то стоит не того размера либо помпа, либо ролики

Поменял ремень ГРМ, видать растянулся. Сейчас всё нормально.

Езжу уже третий день и помногу. Клапана не загнёт так как заменены поршни. Прошу прощения за минусы. Думал если верно, то плюс, если нет, то минус. Ролики и помпа родные. Все пазы и выступы в норме. Все шпонки целые. Шкив не двухмассовый (интересно, автор совета какой авто имел ввиду?). Возможно причина и не в ремне была. Но ремень поменял и всё стало как и прежде. Спасибо всем за участие, проблема решена.

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами.
Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Лада 2112 2007, 89 л. с. — своими руками

Машины в продаже

Лада 2112, 2007

Лада 2112, 2007

Лада 2112, 2008

Лада 2112, 2007

Комментарии 48

Не знаю, про что тут пишут на счет натяжки ремня на 2112, на ПРИОРЕ всё натягивается чики-пуки через натяжной ролик.
Правая ветвь ремня через направляющий ролик должна уже быть уложена: — через два шкива распредвалов, зубчатый шкив коленвала, через помпу и иметь достаточный натяг. При этом метки на шкивах распредвалов и зубчатого шкива коленвала должны быть зафиксированы по соответствующим противометкам. В этом положении, удерживая ремень рукой по левой стороне ветви, со стороны натяжного ролика, чтобы он не ослаб и не перескочил по зубьям не важно где и в каком месте (а такое не исключено даже на один зуб) ставим или подсовываем натяжной ролик под ремень, вставляем его болт и закручиваем всё с таким поворотом ролика от руки, чтобы ремень уже не ослаб и не перескочил по зубьям.

Далее, несколько раз прокручивая мотор, а можно, нет лучше нужно, за колесо с включенной 4-5 передачей, и убеждаемся, что все метки на всех шкивах совпадают идеально. Как узнать метку по зубчатому венцу шкива привода генератора на коленвале, я уже написал ниже и дал рисунок.
При снятом колесе и вывешенной стойке с повернутым рулем этот венец и ДПКВ хорошо видно ну или почти хорошо гы, через зеркальце.

Потом, как несколько раз прокрутили двигатель вручную, осторожно, потихоньку – а то, чем черт не шутит, по запарке не совпали по меткам и погнули клапана стартером гы-гы, далее начинаете натягивать ролик к рабочему состоянию.

В момент, когда при прокрутке двигателя правая ветвь самонатягивается если смотреть со стороны шкивов – а левая ослабевает, вот тут то и нужно натягивать ролик – типа того, как все кругом пишут и сдирают друг у друга.
На Приоре, натяжка ролика может быть вообще или слабой, ремень будет прыгать, или же ролик может быть поджат к ремню так, что ему и другим блин запчастям станет тошнить.

Не бойтесь заводить двигатель, чтобы увидеть, как живет ваш ролик при работе движка. Ничего ни с ремнем не с роликом при настройке в перетянутом состоянии не станет. Главное чтобы ремень сильно не болтался, а то или слетит или пролетит, как фанера над зубчатыми шкивами и наохрен, погнет клапана.
Если же натяжной ролик будет мертвым, перетянутым, ремень при этом может немного гудеть от перетяжки, что в свою очередь будет сказываться и на ПОМПЕ потому долго она не проживет от сильно перетянутого ремня (само собой не сразу развалится) – далее начинаем манипуляции по натяжке ролика.
РОЛИК на Приоре при работе двигателя должен быть живой. Он должен не заметно вибрировать на натяжной пружине и это хорошо заметно, а при резком нажатии на газ он аж прыгает, отжимаясь хорошо ремнем и это видно даже слепому кроту.

То, что пишут в талмудах как ролик натягивать не всегда совпадает с реалиями. По этому, может быть, что когда вы его настроите, как написано в библии для чайников, ролик просто упокоится с миром и не будет работать должным образом. Поэтому всё относительно разных производителей и брака.

Вообще честно, лучше немного не дотянуть ролик, чем перетянуть. Будет жить и ролик и помпа и ремень. Главное следите, и прислушивайтесь к посторонним звукам в области ремня ГРМ.

У меня не раз были случаи, что ремень вот-вот слетит, болтался и кричал, подтяни меня, даже протер защитный кожух. Кожух наверно и спас оттого, что ремень не слетел, и не произошло Втыка поршня в клапана.

Но у тех, у кого безвтыковые поршни, так им и суждено ездить на не перетянутых ремнях. Ну, подумаешь, слетел гы-гы – зато все долго ходит и не ломается.
Кстати у десятых тазов 2110 и еще у кого может, у кого ролики с отбортовкой, им не стоит об этом сильно парится, эти ролики не дадут слететь ремню просто так от слабины. — Проскочить по зубьям шкивов это да, ну подумаешь, упала тяга или вообще заглох, поправил, натянул и опять газ до голика. Главное клапана головку и поршни не убить.
В инете уже пишут, что АвтоВАЗ начал выпускать двигатели с 98 л.с. и 106 л.с безвтыковыми поршнями – Халява плиз!
А вот движки 1,8 литра 122 л.с. пока нет, типа ищи и ставь себе сам такие поршни.

Так, что меняйте сами помпы, ремни безопасн. брр ГРМ и не бойтесь ни чего. Главное логическое мышление и правильный подход к тому, чем хотите заняться.

Сменить ремень ГРМ на шестнадцати клапанном ВАЗе 2112 можно самостоятельно. Именно так поступают многие автолюбители, и если вы хотели бы пополнить их ряды, эта статья будет для вас интересна. Для произведения такого ремонта не нужно каких-то особенных знаний, достаточно проявить немного усердия и в точности следовать представленной ниже инструкции.

Ресурс ремня

Чтобы понять, когда менять ремень необходимо, нужно периодически производить его визуальный осмотр. Делать это рекомендуется через каждые 25 000 км. А вот при обнаружении каких дефектов ремень нужно менять обязательно:

• поверхность ремня начала покрываться трещинами, на ней появились сколы и глубокие царапины;
• если обозначилось повреждение зубьев на внутренней поверхности ремня;
• на ремне стали видны масляные пятна.

А вот какие могут быть причины обрыва ремня:

• во время установки ремень не натянули должным образом;
• автомобиль эксплуатировался в плохих условиях;
• время эксплуатации ремня закончилось;
• на ремень попало масло или смазка;
• водяная помпа неисправна;
• на роликах появились люфты.

Если не производить диагностические процедуры, можно прозевать тот момент, когда ремень будет близок к обрыву. А обрыв чреват серьезными последствиями – произойдет так, что поршни ударятся о клапана. Клапаны и поршни от этого деформируются, а автомобиль после этого придется серьезно ремонтировать. Поэтому необходимо проверять состояние ремня, а менять его необходимо после 60 000 км.

А вот ремни каких фирм рекомендует покупать производитель:

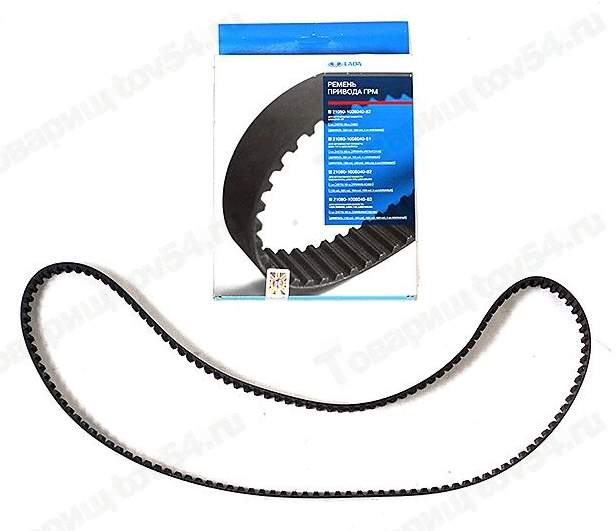

• Ремень, изготовленный на Волжском заводе. Изготовлен он из прочного материала. Еще его одно преимущество – невысокая цена.
• Lynx – это японская фирма. Она также производить недорогие и качественные ремни. Но вот менять его необходимо чаще ремней других марок. Но это только рекомендации производителя, которые ни в коем случае не говорят о том, что изделие некачественное.
• А вот ремни компании Bosch будут служить долго. Их качество сомнений не вызывает. Ремни данной фирмы завоевали заслуженную популярность у населения.
• ContiTech – это германская фирма, ремни которой также рекомендованы специалистами.
• Optibelt. Эти ремни используются на 12 клапанных двигателях. Они очень популярны среди автолюбителей, так как срок их службы достаточно высок.
• Gates 5631XS. А это ремень, который продается лучше всего. Изготовлен он из качественного материала, что сводит к нулю возможность обрыва.
• Еще один ремень от отечественных производителей – БРТ. Качество этого ремня нисколько не уступает иностранным.

Перед установкой ремня необходимо выставить валы точно по меткам. Шестеренки должны быть выставлены в нулевое положение. Обозначенные буквами точки должны быть выставлены в таком положении, как это показано на картинке ниже:

Чтобы контролировать расположение коленвала, нужно снять пробку с коробки, которая расположена под термостатом. Метки должны совпасть на распредвале и корпусе, а также на корпусе и маховике. Совпадения должны быть четко выражены. Маховик необходимо зафиксировать, как только на нем будет выставлена метка. Теперь пора приступать к непосредственной замене передачи ГРМ.

Замена ременной передачи

Сначала об инструментах, которые понадобятся нам при произведении ремонтных работ:

• шестигранник;
• торцовые головки;
• накидные и рожковые ключи;
• отвертки, имеющие разные наконечники;
• ключ для натяжки роликов.

1. Начать ремонт необходимо с установки автомобиля на ровную поверхность. Открывается капот и отсоединяется левая клемма от аккумулятора. Так происходит обесточивание автомобиля.
2. Теперь нужно снять корпус системы ГРМ. .
3. На датчике коленвала нужно отключить контакты и проверить расположение меток. Эти метки расположены на шестеренках коленвалов и внутренней стороне кожуха.

4. На венце маховика метки также должны сойтись. Чтобы проследить их совпадение, необходимо отвернуть пробку на картере. Метка стоит на зубчатке маховика. Если она сходится с меткой (пропилом), расположенной на картере, тогда все хорошо.

5. Ослабляем натяжение ременной передачи и проверяем метку, расположенную на коленвале. Производим фиксацию маховика, путем устанавливания отвертки между картером и венцом.
6. Откручиваем шкив коленвала. Проверяем совпадение меток на шестеренке коленвала и масляной помпе.
7. Теперь можно менять ремень. Для этого сначала надо снять ролик натяжения. Затем уже снимается ремень.
8. Натягиваем новую передачу. Натяжной ролик при этом проворачивается по часовой. Это легче делать специальным ключом, который следует приготовить заранее. Если ключа нет, тогда можно для этого использовать плоскогубцы, концы у которых искривлены. Регулировать натяжение нужно до тех пор, пока оно не станет оптимальным.
9. Теперь собираем все от обратного. Не забываем вынуть отвертку из картера.

Видео

Метки грм 16 клапанов приора

Метки ГРМ на Приоре

Для Лада Приора был сконструирован силовой агрегат ВАЗ 21126, он стал базовым для этой машины. Этот двигатель имеет на Приора 16 клапанов в головке блока цилиндров, что позволило повысить его топливную экономичность, мощность. В приводе механизма используется зубчатый ремень. Это позволило снизить шумность, вес силового агрегата, упростило техническое обслуживание мотора. Для безаварийной работы двигателя необходимо своевременно менять ремень в приводе ГРМ. Для его правильной установки предусмотрены метки на заднем кожухе, шкивах распределительных валов, маховике.

Зачем нужны метки

Работа четырёхтактного двигателя внутреннего сгорания происходит в строгом определённом порядке движения поршней, открытия, закрытия клапанов. Если этот порядок будет нарушен, двигатель работать не будет, в некоторых случаях он может выйти из строя. В процессе доводки силового агрегата производителем были подобраны оптимальные фазы открытия и закрытия клапанов. В нужный момент они приводятся в действие кулачками распредвалов. Чтобы правильно выставить фазы газораспределения при сборке мотора или замене зубчатого ремня предусмотрены метки.

Схема ГРМ Lada Priora

Метки распредвала

Двигатель ВАЗ 21126 имеет 16 клапанов, поэтому для их работы устанавливают два распредвала в головке блока цилиндров. Один из них отвечает за работу впускных, второй выпускных клапанов. Приводят в движение распределительные валы шкивы через зубчатый ремень. Каждый вал имеет собственный шкив, которые менять между собой нельзя. Шкив с правой стороны мотора (если смотреть со стороны радиатора) имеет вставку для датчика фаз. На каждый шкив производителем наносятся метки для правильной сборки привода механизма ГРМ.

Метки распредвала Lada Priora

Они располагаются на венце шкива виде выступа в нижней его части. Эти метки называются подвижными, так как они вращаются вместе с распределительными валами. Правильность установки шкива на распредвал обеспечивается шпонкой. Только правильно установленные метки ГРМ Приора обеспечат эффективное использование её двигателя. Метки на шкивах могут иметь различную форму, это зависит от производителя этой детали. Необходимо тщательно протереть ветошью внешнюю часть шкива, после чего можно увидеть выступ или выемку в качестве метки.

 Метки коленвала

Установить правильно распределительные валы в нужное положение, не значит, что это достаточно для пуска мотора. Лада Приора имеет 16 клапанов, поэтому если не выполнить синхронизацию работы всех механизмов двигателя, несколько из них будут повреждены. Чтобы этого не случилось, они должны открываться или закрываться в строго определённое время. Привод деталей механизма ГРМ осуществляется от коленвала. Коленчатый вал на выходе имеет шестерню, вращение которой через зубчатый ремень передаётся остальным деталям механизма ГРМ.

Метки коленвала Lada Priora

Эта шестерня фиксируется на коленвале шпонкой, установить её в другом положении будет невозможно. Для правильного совпадения положения поршней, клапанов относительно друг друга на ней имеется установочная метка. Она располагается с внешней стороны шкива в верхней части венца. Обычно её обнаруживают напротив зуба в виде прорези, выемки, конусного отверстия. Иногда для этого нужно ветошью протереть рабочую зону шкива. Мешать обзору может шкив привода генераторной установки, который демонтируют с коленчатого вала.

Метки на корпусе мотора

Установить все подвижные метки без дополнительных ориентиров будет просто невозможно, поэтому их наносят при изготовлении деталей двигателя на корпус мотора. Головка блока цилиндров имеет два распределительных вала, соответственно два шкива. Для правильной ориентации их установки на задней крышке зубчатого ремня имеется насечка для каждого шкива в отдельности. Они представляют собой два выреза в корпусе, который закрывает рабочую зону ременной передачи.

Важно установить оба шкива распределительных валов точно, иначе могут возникнуть большие проблемы с мотором. Имеется ещё один ориентир на блоке цилиндров в его нижней части. Это насечка для правильного ориентирования коленчатого вала. Шкив на этом валу работает в углублении корпуса масляного насоса. Его как бы полуохватывет металлическая юбка. В ней имеется прорезь в качестве установочной метки для шкива коленвала.

Метки на маховике

Для уменьшения инерционных масс, возможности запуска двигателя стартером на заднем конце коленчатого вала установлен маховик. Его зафиксировать можно только в одном положении, поэтому на маховике также имеется установочная метка. Отыскать её не так просто и неудобно. В защитном корпусе механизма сцепления имеется вырез прямоугольной формы, который закрыт резиновой заглушкой. Она легко вынимается плоскогубцами, вставить обратно будет немного сложнее. В появившемся после снятия резиновой заглушки отверстии будет виден конусный вырез на корпусе.

Метки на маховике Lada Priora

Теперь, вращая любым доступным способом, коленчатый вал двигателя совмещают с этим вырезом насечку на маховике в виде прорези. Обычно это делают для установки поршня первого цилиндра в верхнюю мёртвую точку. При совпадении насечек на маховике и его корпусе проверяют совпадают ли остальные ориентиры механизмов двигателя. Если этого не произошло нужно провернуть коленвал ещё на один оборот. Следует запомнить тот факт, что для полного оборота распредвалов коленвал проворачивается два раза.

Как проверить совпадение меток

Чаще всего проверку совпадения установочных меток механизма привода ГРМ выполняют при замене зубчатого ремня. Проверить их положение можно только в том случае, когда будет демонтирован защитный пластиковый корпус привода ГРМ, шкив генераторной установки. Прокрутить коленвал можно за переднее колесо. Для этого переднюю часть машины с правой стороны приподнимают автомобильным домкратом. Далее нужно включить пятую передачу после чего помощник должен вращать руками приподнятое колесо по часовой стрелке. Это делают до тех пор, пока метки на коленвале и распредвалах не совпадут.

grmexpert.ru

Вся правда о метках ГРМ — Лада Приора Хэтчбек, 1.6 л., 2011 года на DRIVE2

Guten tag начинающие механики. Помниться, писал я о замене Водяной Помпы, а вот как выставлять метки ГРМ, упустил на второй план. Вот и было принято решение, описать детально что к чему.
И так приступим.
Я не буду тут описывать как снимать защитные кожухи и добираться до Шестерен распредвалов (кому интересно, вот моя ссылка www.drive2.ru/l/6886689/), а перейду непосредственно к снятию этих шестерён. Так как этот простой на первый взгляд процесс, вызвал у меня интерес.
Как и следует, сперва схема памятка и перед всей работой снимаем клейму аккумулятора на минус

Схема выставления меток шкивоф распределительных валов и коленчатого вала. Совмещаем точки A, B, C, D, E, F.

В общем вращая коленчатый вал ( в дальнейшем коленвал) по часовой стрелки

Головкой на 17

Мы выставляем метки на распределительных валах ( в дальнейшем распредвалы)

Думаю тут всё понятно

Далее, просим друга, подругу, жену или любовницу, включить пятую передачу и нажать на тормоз. Сразу предупреждаю, что педаль тормоза в пол не на жмётся (хоть в некоторых поучающих видео, говорят что «нажимаем педаль в пол»), так как на не заведённом двигателе, максимум можно опустить педаль на сантиметров 10 и то наверное много. В общем, включили передачу, нажали на тормоз и если нам нужно заменить водяную помпу или сальники, то ослабляем крепления болтов на распределительных валах (но не откручиваем их до конца, просто ослабим), при этом метки немного сдвинуться. Это не беда, после того как ослабили крепление распредвалов, просим друга, подругу, жену или любовницу, убрать ногу с тормоза и снять с пятой передачи. Далее подводим метки на зубчатых шкивах с метками на задней крышке привода ГРМ ( всё те же метки на распредвалах). Кстати, болты крепления можно ослабить и после снятия ремня ГРМ. Достаточно лишь вставить между шестернями железку подходящего размера. При замене ремня ГРМ или роликов ГРМ, ослаблять крепления шестерен распредвалов не нужно.
Затем, всё тот же друг, подруга, жена или любовница, включают пятую передачу и сново давят на тормоз. Теперь откручиваем болт крепления шкива генератора (фото №2 жирная стрелка указывает на болт) и снимаем его вместе со шкивом привода генератора и опорной шайбой

Вот так выглядит опорная шайба, не ошибётесь.

Замечу, что болт крепления шкива привода генератора, отворачивается оооочень туго (так что проявите терпение). После этого, вставляем болт (без опорной шайбы) обратно и подводим метки на шкивах. Как на коленчатом валу

Метка на зубчатом шкиве (№1), может немного находиться ниже, чем показано на рисунке. Но её принцип совмещения такой же

Кстати, существует ещё ода метка для контроля положения коленчатого вала. Она находиться в верхней части картера сцепления под резиновой заглушкой (думаю не знающему человеку, каким был и я, не понятно где её искать?). Наглядно покажу где она находиться.

Для удобства, были отсоединены шланги системы охлаждения, снят воздушный фильтр и аккумулятор

Двигаемся дальше

Уже можно заметить резиновую заглушку находящуюся с левой стороны от термостата.

И

Вот она родимая

Вынуть заглушку можно очень легко простыми плоскогубцами, а вот поставить на место, уже придётся попотеть. Лично я с начало загонял одну боковушку, а вторую усаживал при помощи плоской отвёртки (некоторые советуют смазать пазы заглушки мылом. сам не пробовал). Ну и смотрим, чтобы риска на маховике (ту что уже почти не видно от коррозии), расположена напротив прорези верхней крышк

www.drive2.ru

и всетаки про метки ГРМ на 126 моторе — Лада 2101, 1.6 л., 1973 года на DRIVE2

как бы кто что не говорил пишу как должно быть… так как пока сам не разберешься никто не поможет))… на маслянном насосе на приоро моторе нет выбоины под метку …там находтся отлив (ребро )… вмт естественно выставляем как есть по нему… далее смещены метки на шкивах распредвалов или нет не думаем об этом, а берем и четко их выставляем начиная со впускного (пришлось повернуть его на 1 зуб против часовой стрелки).одеваем на него ремень… далее выставляем выпускной (повернул его на 1 зуб уже по часовой)…одеваем ремень и на него… теперь ради самоуспокоения считаем количество зубов ремня между метками шкивов их должно быть 16 (включая зубья напротив самих меток)… далее натягиваем натяжной ролик до совмещения меток на нем… теперь смотрим на метки шкивов РВ и видим, что метка на выпускном валу самую малость смещена против часовой стрелки от метки на кожухе (это так и есть)… в качестве проверки натяжного ролика можно понажимать на ремень ГРМ между шкивами РВ… при нажатии метка на ролике должно перемещаться примерно на 5мм (если нет ролик под замену) … вроде все )

так было когда РВ находятся в свободном положении

тут тоже самое

здесь впринципе четко видно ребро (метку) и зуб шкива напротив нее

ДПКВ на начале 20 зуба

кто то выставляет ВМТ по ремню генератора)). он напротив 2 зуба шкива после пробела

тут видно номер зуба

для наглядности

метка на ролике

так должно быть!

метка совсем немного смещена

метка стоит четко

www.drive2.ru

Лада Приора Универсал Сток › Бортжурнал › Подробный отчет по осмотру привода ГРМ

Поехал на дачу и решил проверить состоянии опорного и натяжного ролика привода ГРМ, а то пробег уже 21 тысяча км.
Поискал в интернете, как что разбирать, где какие метки поставить.И напишу то же самое тут с фотографиями и объяснениями, всем приороводам пригодится
Сначала сниаем клемму «минус» для безопасности.
Скидываем ремень привода генератора и кондера, открутив натяжной ролик ключом на 17.

Снимаем крышку с надписью 16 valve, потом снимаем верхнюю и нижнюю крышки привода ГРМ, открутив 7 болтов с головкой T30
Получаем такую картину

Снимаем фильтр воздушный с креплений(три резинки), отключаем провод с с датчика расхода воздуха(на коробке с фильтром)
Под термостатом окошечко есть, закрыто резиновой заглушкой.Нужно еще для удобства снять два разъема с датчиков температуры
Видим окошечко после всего снятого

окошко для меток

Потом вывешиваем колесо переднее, включаем 4 передачу и крутим, пока у нас не совпадут метки на
1)задней крышке привода ГРМ и на шкивах
2)маховике и на щитке сцепления


Опускаем машину
Для удобства я зафиксировал шкивы распредвалов и ремень на них.
И откручиваем ключом на 15 сначала натяжной ролик, затем опорный.

два ролика

Дальше крутим-вертим в куках ролики, не должно быть никаких заеданий, люфтов.Ролик не должен крутиться слишком легко-это будет значить, что в них нет смазки
У меня с роликами было все в порядке
Чуть отводим ремень от шкива помпы и крутим-качаем её.Требования те же самые.У меня есть очень небольшой люфт.Буду поглядывать
Осматриваем ремень, чтобы не было трещин, потертостей, следов масла
Дальше собираем все в обратном порядке:
Убеждаемся, что метки остались на своих местах.
Чтобы натянуть ремень, нужно повернуть натяжной ролик против часовой стрелки, пока не совпадут метки на самом ролике и затянуть болт его крепления
Нужно натягивать ремень на остывшем двигателе, потому что температура двигателя влияет на натяжение ремня.Я использовал такой вот «велосипедный» ключ

Когда натянули ремень, еще раз проверяем метки на распредвалах и на маховике.
Одеваем все крышки, ставим воздушный фильтр на место, не забыв под ним закрыть окошко и подсоединить разъемы
Я решил у себя сделать небольшой пропил на верхней крышке привода ГРМ, для контролирования положения ремня на шкивах.Потому что при износе подшипников помпы ремень начнет сползать
Под крышкой 16V пропила не видно, эстетика не пострадала


Накидываем клемму, заводим.
Раз уж я на даче, то решил помыть машину до блеска))

www.drive2.ru

Замена ремня ГРМ, роликов и помпы — Лада Приора Седан, 1.6 л., 2010 года на DRIVE2

Этим летом гонял на наш юг на отдых. По возвращении с юга на машине пробег был уже 64 000, а соответственно пришло время менять ремень ГРМ. Попутно были заменены все ролики и помпа, т.к. они живут не многим дольше 70 000 км. На всё про всё ушло 3,5 — 4 часа. Приобрел набором ремень и ролики (Красная коробка Power Grip) — 2700р. и помпу. Поехал к знакомым в автосервис и начал орудовать.

Вот так всё это выглядит со снятой передней верхней крышкой защиты ГРМ. Чтобы её снять надо снять натяжной ролик ремня генератора.

Зафиксировал расположение метки на натяжном ролике

Чтобы поменять помпу, надо слить ОЖ с блока двигателя. Как всегда не получилось этого сделать не пролив ни капли)))))

Помпа находится за задней крышкой защиты ремне ГРМ, и как это ни печально, её придётся тоже снимать. А чтобы её снять, необходимо снять шкивы распред. валов.

Новая помпа на своем законном месте.

Ставим обратно шкивы.

Ставим новые ролики

После выставления меток, натягиваем ремень роликом, до совпадения меток на ролике.

Все в собранном виде и готово к пробному пуску.

Всё работает как часы. Главное не забыть завернуть сливную пробку, перед тем как заливать ОЖ.))))

www.drive2.ru

6. Замена роликов ГРМ Лада Гранта 1.6 16V 21126 — Лада Гранта, 1.6 л., 2012 года на DRIVE2

Привет всем! Тема пойдет про замену роликов ГРМ, а так же подойдет для замены ремня ГРМ. В общем, начитавшись страшилок про обрыв ремня ГРМ из-за заклинившего и развалившегося обводного ролика ГРМ, у кого на 30ткм, у кого на 70ткм, решил не затягивать с этим вопросом и заменить ролики ГРМ. Но решил поставить не заводские ролики, а получше. Когда снял крышку ГРМ, и выставив по меткам, увидел, что метки шкива впускного распредвала не совпадают, и отклонены на один зуб вперед по часовой стрелки. Подумал я, да чего там, выставлю по меткам и скинул ремень ГРМ со шкивов, принялся снимать ролики.

Тем кто сам ковыряется в Гранте я рекомендую помимо всех основных ключей, купить набор TORX он же Звездочка шестигранная. Я выбрал набор головок TORX и головок со вставкой TORX 1/2 19 предметов Дело Техники 623719 и еще докупил отдельно головки звездочки и биты для разных целей (Биты от T10 до T40, Головка звездочка шестигранные 1/4″ от E5 до E8 ).
Чтобы открутить крышку ГРМ потребуется Бита Torx T30, и головка обычная на 10мм, и трещотка маленькая 1/4″.

б/у ролик обводной ремня зубчатого ГРМ

Ролики были нормальные, люфтов не было, еще бы походили. Можно было промыть, набить спец. смазкой и обратно поставить. Но я решил, раз уж купил новые, то нужно ставить. Ролики выбрал — ролик натяжной ремня ГРМ Torque KR5070 773,99р на экзисте, ролик обводной ремня зубчатого ГРМ Koyo PU355816RR9D покупал по 596,10р на экзисте, но для этого ролика понадобится болт крепления ролика обводного ремня Toyota 90105-10248 1шт 64,88р на экзисте и 2 шайбы для болта шкива распредвала 2108.
Информация об альтернативных роликах искал в интернете, в том числе на форуме приороводов, в теме FAQ Альтернативные ролики для привода ГРМ двигателя 21126.

ролик обводной ремня зубчатого ГРМ Koyo PU355816RR9D + болт Toyota 90105-10248 + две шайбы для болта шкива распредвала 2108

ролик натяжной ремня ГРМ старый и новый

Разжим для стопорных колец 175мм

Для натяжения натяжного ролика ГРМ можно использовать как Разжим для стопорных колец 175мм так и спец ключ.
Ключ для натяжения натяжного ролика ГРМ двигателей ВАЗ-21126, 11194
(67.7812-9573) покупал в ЛадаТехСервис, он же есть на сайте Запчасть-Сервис как «Ключ для натяжного ролика ГРМ 1118, 2170, 2190 специальный».
Приспособление для фиксации шкивов распредвалов двигателя автомобилей ВАЗ-2112
(67.7811-9516) покупал в ЛадаТехСервис, аналог есть на сайте Запчасть-Сервис как «Блокировка шкивов распредвала 2112».

ролик натяжной ремня ГРМ слева новый, справа старый

На внешний вид ролики выглядят внушительно. Тяжелые, выполнены из металла. Двух рядные подшипники. Оригинальные ролики фирмы Gates однорядные.

ролики грм установлены, и установлено Приспособление для фиксации шкивов распредвалов

Потребуется головка Torx E8 шестигранная, чтобы выкрутить болт удерживающий катушку зажигания.

Torx E8 шестигранная

С метками распредвалов все понятно, устанавливаются отливом на против риски на кожухе ГРМ, а вот с меткой коленвала сложнее. Метку коленвала я выставил, выкрутив свечу первого цилиндра и установил металлический пруток в свечное отверстие, и уперев пруток в поршень, вращал коленвал за болт шкива коленвала. Вращаем по немногу. Как только пруток перестал подниматься вверх, т.е. мы нашли ВМТ (Верхнюю мертвую точку) первого цилиндра.
Конечно, вы скажите для выставления меток таким способом нужен индикатор часового типа. Но у меня его не было, я думаю, как и у большинства его нет, и другого варианта у меня не было. Почему не было другого варианта? На старых МКПП было технологическое отверстие в картере сцепления, через которое можно было совместить метки на маховике, но в МКПП 2181 с тросовым приводом такого отверстия нет. Да еще же должна быть метка на на шкиве коленвала и ее нужно было совместить с меткой на маслонасосе как на фото ниже.

метки коленвала двигатель 21126

Но по факту оказалось так.

Автоваз где метки на маслонасосе?

Для замены ремня ГРМ нужно снять шкив привода генератора (зеленый), а для этого нужно открутить болт шкива коленвала который и держит шкив привода генератора. В книге по ремонту есть информация. Дополню только чтобы открутить этот болт шкива коленвала нужно автомобиль поставить на скорость. Подложить упоры под колеса. Оба колеса должны быть на земле. Откручивается болт против часовой стрелки. А лучше чтобы помощник нажимал на тормоз. Шкив коленвала затягивается с моментом 97,9 — 108,8 Нм (9,9-11,1 кгс.м). Ролик натяжной ремня ГРМ затягивается с моментом 2,5 кгс.м) главное его не перетянуть, ролик обводной ремня зубчатого ГРМ затягивается с моментом 40 Нм (4кгс.м). Ролик натяжной ремня ГРМ натягивается против часовой стрелки до совмещения меток.

———————————————————
ИНФОРМАЦИОННОЕ ПИСЬМО № 35-2007

О натяжении ремня привода ГРМ на двигателе ВАЗ 21126

При снятии и установке ремня привода ГРМ на автомобилях LADA 2170 c двигателем ВАЗ 21126, оборудованных системой автоматического натяжения ремня, установку натяжителя и натяжение ремня выполнять в следующей технологической последовательности:
1 Совместить метки шкивов распределительных валов с метками на задней защитной крышке ремня привода ГРМ, поворотом шкивов в кратчайшем угловом направлении и зафиксировать шкивы при помощи приспособления 67.7811-9516 (ключ 67.7812-9565 для проворачивания шкивов распределительных валов).
2 Совместить метку шкива коленчатого вала с меткой на крышке масляного насоса, поворотом коленчатого вала в кратчайшем угловом направлении (ключ гаечный кольцевой 17).

Рисунок 1 – Натяжение ремня ГРМ двигателя ВАЗ 21126.
3 Завернуть болт 3, рисунок 1, крепления автоматического натяжителя до упора головки болта в опорную площадку натяжителя и отвернуть на 45º — 90º (ключ гаечный кольцевой 15).
4 Установить зубчатый ремень на шкивы распределительных валов, опорный ролик, автоматический натяжитель, шкив водяного насоса, шкив коленчатого вала.
5 Установить инструмент в пазы опорной пластины автоматического натяжителя, повернуть натяжитель против направления хода часовой стрелки до совмещения меток 1 и 2, рисунок 1, и затянуть болт 3 крепления натяжителя. Момент затяжки болта – 23…36 Н.м (2,3…3,6 кгс.м) (ключ типа 12717 код 44 70 00 18 ф. «Stahlwille» или щипцы для снятия внутренних стопорных колец с диаметром губок не более 3,2 мм, головка сменная 15, ключ моментный).
6 Снять приспособление 67.7811-9516 и повернуть коленчатый вал на два оборота. При отклонении метки 1 за пределы метки 2 выполнить повторное натяжение ремня согласно пп.1-5, предварительно отвернув болт крепления автоматического натяжителя на 45º — 90º (ключи гаечные кольцевые 15, 17).

—————————————
Двигатель во время натяжения ремня должен иметь ТОЖ 20-25 градусов. Именно в этом тепловом режиме метки на натяжном ролике должны совпадать. При ТОЖ 80-90 градусов, метка должна уйти вправо на 5-6 мм. (в сторону радиатора). А при ТОЖ от -10 до 0 градусов, метка должна отклониться влево на 3-4 мм. Это в теории, на практики если вы меняете на альтернативные ролики других фирм, то пружина натяжного ролика может иметь разные характеристики (может быть жестче). Но натяжной ролик при работе должен иметь подвижное состояние, качаться вправо влево, а значит, что он работает, и не перетянут, т.е. пружина ролика находиться в исправном состоянии.

Как я писал выше, что изначально метка впускного распредвала на один зуб опережала (по часовой стрелке вправо) относительно метки кожуха ГРМ. После замены роликов и установки ремня ГРМ по меткам, был замечен большой расход топлива на 1-2 литра больше чем раньше и тупняки машины. Но через неделю расход нормализовался, и даже стал на 0,5 л меньше, чем был до замены роликов при такой же манере езды, и тупняки пропали. Скорее всего ЭБУ скорректировал программу. Проехал более 3ткм с момента установки, ролики работают. Теперь я не переживаю за них. В книжке по ремонту и обслуживанию, состояние роликов рекомендуют проверять каждое ТО (каждые 15ткм). Автоваз заявляет, что ремень расчитан на 200ткм пробега. Но я на 100ткм поменял бы. )))

примечание:
Ориганальный комплект Ремень ГРМ с роликами Gates(для Приоры, Гранты 1.6 16V 21126) K015631XS ~2794р в экзисте

А отдельно ремень зубчатый Gates (для Приоры, Гранты 1.6 16V 21126) 5631XS ~1068р

www.drive2.ru

Замена ремня ГРМ на Приоре по меткам

Ремень ГРМ занимает важное место в процессе работы всего автомобиля. Без него невозможна работа двигателя, так как он обеспечивает синхронизацию движения валов двигателя: коленчатого и двух распределительных.

Ревизия ремня проводится каждые 40-50 тысяч километров. Заменить ремень — это непростая задача, так как если неправильно выставить на ГРМ метки, Приора ваша надолго окажется в ремонте.

Халатное отношение и игнорирование этой процедуры станет причиной деформации клапанов. А это дорогостоящий ремонт. Поэтому подготовьтесь к замене ремня основательно: вам необходим специальный инструмент и напарник. Процесс замены состоит из нескольких этапов.

Этап 1: Демонтаж ремня

Для начала откручиваем винты, удерживающие щиток, защищающий весь механизм от грязи. После снятия щитка необходимо снять крышку, защищающую привод ГРМ, находящуюся спереди снизу. Для этого нужно открутить два винта. Затем с привода генератора снимаем ремень. Здесь наступает очень ответственный момент.

Необходимо в правильное положение установить все валы. На шкивах распредвалов и задней крышке привода в 16-тиклапанной версии автомобиля Приора ГРМ метки должны совпадать. Это делается с помощью коленчатого вала. Его необходимо провернуть до нужного положения.

В автомобиле Приора, метки ГРМ должны не только относительно распределительных валов, но и в отношении коленчатого вала. Для этого демонтируем резиновую заглушку в верхней части картера сцепления и смотрим, совпадают ли метки.

Если на маховике она расположена напротив выточки верхней крышки картера сцепления, то все отрегулировано правильно. Зачастую при откручивании болта сбиваются фазы газораспределения. Чтобы не допустить этого, маховик следует застопорить.

Для этого понадобится обычная отвертка подходящего размера. Ее необходимо вставить в картер сцепления между зубьями. Удобнее будет воспользоваться для этой задачи помощью напарника. Далее приступаем к заключительному этапу.

1. Откручиваем и снимаем болт для крепления шкива

2. Снимаем опорную гайку

3. Ослабляем болт крепления натяжного ролика ремня головкой на 15

4. Снимаем ремень.

Этап 2: Замена роликов

По регламенту ролики и ремень на Приоре меняются вместе. При замене необходимо учесть, что опорный ролик следует сразу прикрутить хорошо, а натяжной – оставить ослабленным. Иначе не получится установить новый ремень. Резьбу болтов покрываем специальным резьбовым герметиком.

Этап 3: Надевание ремня ГРМ

Перед установкой ремня ГРМ на Приоре, метки проверяются на предмет их совпадения. Если совпадают, то устанавливаем ремень снизу вверх.

Для того, чтобы в самый последний момент метки не сместились лучше надеть на 1\4 часть шкива ремень ГРМ: Приора, метки в двигателе которой сместятся хоть на немного, отправиться на станцию для ремонта с первой же подачей смеси в цилиндры. Следующим действием будет натяжение ремня ГРМ. Весь процесс натяжения выглядит так:

1. Вставляем спецключ в пазы, находящиеся в натяжном ролике.

2. Поворачивая с помощью специального ключа натяжной ролик против часовой стрелки, натягиваем ремень.

3. Крутим до того, пока выточка на внешней части ролика не совпадет с прямоугольным выступом на внутренней втулке.

4. Затягиваем болт крепления натяжного ролика. Далее прокручиваем коленчатый вал. Будет достаточно двух оборотов.

Проверяем, совмещены ли метки на валах. Если не будут совпадать метки, на Приоре ГРМ при первом же запуске выйдет из строя, что повлечет за собой деформацию клапанов. Также обращаем внимание, совпадает ли на ролике выточка с выступом.

Повторяем 3 этап снова, пока они не совпадут. Постоянно проверяйте, совпадают ли метки ГРМ – Приора, 16 клапанов которой дают больший прирост мощности, требует больше усидчивости с заменой ремня, в отличие от версии с восемью клапанами.

После удачной установки нужно проверить, достаточно ли натянут ремень. Недостаточное натяжение приедет к проскальзыванию ремня. Если же ремень перетянуть, то он будет испытывать дополнительную нагрузку. Это повлечет сокращение срока службы.

Чтобы проверить степень натяжения нужно приложить на ремень определенную силу. 16-тиклапанные двигатели Приоры, в отличие от восьмиклапанных, требуют особого метода проверки. К середине ремня, находящейся между распределительными валами, прикладываем силу в 100 Н.

Допустимый прогиб составляет 5,2-5,6 миллиметров. Когда все пункты выполнены, устанавливаем крышки в обратном порядке.

priorapro.ru

Лада Калина Седан 686 › Бортжурнал › Приора 21126 гидроудар. Часть 3 сборка. но не финиш! + метки ГРМ 21126

Всем привет!
Пока Калинетти в ремонте (разобрана морда — крыло и бампер в покрас), чтобы не терять интерес к машине и уровень Драйв выкладываю запись про своё так сказать хобби — автодоктор;) Ремонтирую другую машину другу, у которого случилась недавно беда — гидроудар и как следствие клин двигателя. После разбора увидели воду в цилиндрах и загнуло два шатуна 1 и 2. Запчастей заказали на Автодоке на сумму более 22 000.
прошлые две части
Приора 21126 гидроудар. Часть 2 Рассухаривание ГБЦ, промывка гидриков и клапанов + Как отличить подделку продукции Corteco
Приора 21126 гидроудар. Загнуло шатун. Часть 1 Вскрытие
СБОРКА

Полный размер

чистим постель. садим на медный герметик

Полный размер

клапанную крышку тоже обезжириваем и намазываем герметик на постель.

Моменты затяжки болтов клапанной крышки 25Н.м, болтов постели чуть больше. главное от центра к периферии чтобы Р. валы сели ровно и крышку «не повело».

Полный размер

клапанноая крышка после 124 000 пробега. никто не чистил!

Полный размер

помпа Дольц

Полный размер

установленная помпа

Тянуть болты шестигранником внутренним по книге 8Н.м. На практике «от руки»
Далее мотор почти собран остаются только ремни.
Для того чтобы снять и поменять ремень генератора надо открутить шкив ГУРа и поддомкратить двигатель, открутив предварительно гайку опоры. Та ещё морока если делать одному да не в тепле а на холоде.

Полный размер

открутить шкив ГУРа и поддомкратить двигатель

Полный размер

открутив предварительно гайку опоры, просовываем старый и меняем на новый

А вот собственно сам виновник визга и потери напряжения на генератора, а также отсутствием лёгкости рулёжки…

Полный размер

Ремень генератора и ГУРа 6PK 1115 (6PK1125)

Кстати ремень почему то не подошёл по размеру, пришлось заказать 6РК1125 для машины с кондёром.
Ролик генератора вологодский по цене как и Гейтс. а Оригинальный и того в два раза больше аж 600 р. Это грабёж! Берём аналог да какой — не пой песня вологодская да настанет тишина германская. Гейтс кстати в переводе ворота — наверно ворота в мир тишины и спокойствие что ничего не отпадёт и не загнёт!

Полный размер

Ролик генератора Гейтс T39176

Ну и наконец-то поставил ремень ГРМ, было уже поздно — светили в три фонарика: сверху на Р. валах метки снизу на К. валу и на маховике.
Один нюанс, когда натягиваешь натяжной ролик то шкив К.вала убегает на один зуб. Пришлось раза три выставлять всё заново.

Полный размер

ремень ГРМ Contitech CT 1137

Полный размер

INA 530053610

Полный размер

установленные ролики на болтах под 15 головку

Также покажу как выглядят установленный ремень ГРМ на шкивах РВ по меткам. Нижнюю КВ и маховика сами догадаетесь как там и что…

Полный размер

метки ГРМ 21126

Полный размер

метки ГРМ 21126

Полный размер

метки ГРМ 21126

На данный момент мотор собран не не запускается со стартера. Даже щелчка не происходит, только зажигание работает. Так что пока ищем причину. Стартер уже снимали проверили всё работает а с ключа нет. Реле тоже меняли. Подключали ЕЛМ — ничего не кажет(( Надо прозванивать контакты проводку где то нет плюса или массы…
ну а вам друзья комрады совет: Берегите себя и своих железных коней!

Всем УДАЧИ! Не ломаться! И ни гвоздя ни жезла!
Кому интересен мой БЖ, будет ВЗАИМНО)))

www.drive2.ru

Установка фаз Газо-Распределения по меткам на приоре

Добро пожаловать!
Фазы Газо-Распределения – практически перед началом любых работ которые связаны с механизмом ГРМ, требуют установки фаз Газо-Распределения по меткам, объясним для чего это нужно делать, к примеру возьмём снятие ремня ГРМ с автомобиля, когда допустим вы его сняли, вы можете нарушить фазы если заденете шкив распредвала (Это чаще всего случается), тем самым если ремень будет повторно одет на все шкивы, то фазы уже будут нарушены и синхронно двигатель работать не сможет, ко всему этому 16 клапанные двигателя как правило загибают клапана из-за нарушенных фаз газораспределения, поэтому с этими движками вообще нужно быть аккуратней, но если же вы выставите всё по меткам перед снятием того же самого ремня ГРМ, то после его установки всё останется так же и если вы даже нечаянно заденете шкив распредвала, тем самым сместив чуть фазы, то сразу всё сможете вернуть на свои места, потому что сразу увидите куда метка сместилась и снова совместить её сможете без труда.

Примечание!
Чтобы произвести установку фаз, запастись нужно будет: Накидными ключами, а так же обязательно шестигранным «на 5» потому что некоторые болты которые крепят верхнюю крышку механизма ГРМ идут с шестигранными головками, ну и ключ типа TORX T30 понадобится который можно найти в автомагазине и различного типа отвёртки!

Когда нужно устанавливать фазы Газо-Распределения по меткам?
Перед снятием ремня ГРМ обязательно нужно это делать, а снимается он при проведение практически любых работ которые связаны с самим механизмом ГРМ, то есть если вы захотите снять натяжной ролик к примеру который относится к механизму, то ремень придётся снять, если шкивы распредвала захотите сменить, опять же ремень придётся снять и т.д., кроме того фазы по меткам устанавливаются если они были сбиты, при некачественно проведённых работ связанных с ремнём ГРМ (Неправильно его установили), обычно неверно выставленные фазы делают с двигателем следующие вещи: Он начинает очень плохо заводится и при заведении, обороты скачут и двигатель может даже глохнуть, но если у вас 16 клапанный автомобиль который загибает клапана, то из-за неверно выставленных фаз, как только вы его заведёте, клапана сразу же загнуться, повредятся поршня и оцарапаются стенки цилиндров, поэтому будьте с фазами по аккуратней и после замены того же самого ремня, всегда проверяйте, а правильно ли вы их выставили или же нет.

Как установить фазы Газо-Распределения по меткам на ВАЗ 2170-ВАЗ 2172?

1) Для установки в начале снять все крышки будет нужно которые препятствуют и не дают добраться до механизма ГРМ, для снятия первой крышки вывесить при помощи домкрата правое переднее колесо будет нужно и снять после чего его с автомобиля (Как снять колесо, читайте в статье: «Замена колеса на автомобиле»), а когда оно будет снято, отверните при помощи отвёртки один единственный винт который грязезащитный щиток крепит к подкрылку (Он указан красной стрелкой) и два специальных винта под которые только ключ TORX T30 подойдёт (Они указаны синими стрелками) и как всё будет откручено, снимите грязезащитный щиток с автомобиля как это на второй фотографии показано.

2) Теперь открывайте на машине капот потянув ручку открывания которая находится в салоне и как только он будет открыт, разыщите в боковой части двигателя крышку ГРМ и после этого её снимите, отвернув шестигранным ключом «на 5» все болты с шестигранными головками которые её крепят.

3) Далее придётся вставлять всё по меткам, делается это не сложно особенно если фазы Газо-Распределения не сбиты, в общём подлезьте снова под то место где у вас снято колесо и грязезащитный щиток и там будет шкив генератора и болт который его крепит (Болт указан красной стрелкой), его прокручивать тяжело но всё же возможно и кстати, нейтральную передачу не забудьте включить и если будет болт тяжело крутится, то свечи зажигания снимите (О том как снять свечи, читайте в статье: «Замена свеч зажигания на автомобиле»), но можно и не снимать (Всё делайте на своё усмотрение) но в этом случае болт сложно крутить будет и кстати болт по часовой стрелки крутите, до того пока все метки не совпадут которые в пункте ниже указаны (В пункте 4, обязательно его прочтите).

Примечание!
Кроме вращения болта есть ещё два способа, они по проще, но в этом случае колесо накинуть придётся, делаются следующим образом, включается четвёртая передача и автомобиль прокатывается до совпадения тех же самых меток (Это второй способ, первый в пункте 3 был указан), либо третий способ, вывешивается любое из передних колёс, так же включается четвёртая передача и руками колесо крутиться, до совпадения тех же самых меток, каким способом воспользуетесь вы, думайте сами, так к слову, последние два самые простые если у вас пневмо ключа нет конечно который сам за вас всю работу сделает, а вы будете только лишь на кнопочку нажимать!

4) Ну и насчёт меток скажем, всего их на 16 клапанных автомобилях четыре и ещё четыре на других элементах (Корпусах) куда метки и должны смотреть, сейчас объясним по подробней, во-первых начнём с распределительных валов, когда болт крепления шкива будете крутить или же колесо вывешивать и его крутить, добейтесь того, чтобы метки которые на распределительных валах присутствуют (Метки А), совпали с метками на крышки (Метки Б), кроме того если эти метки совпадут, так же обязательно должна будет совпасть метка маховика (Там риска, смотрите фото 3) с треугольным вырезом и кстати чтобы эту метку на маховике увидеть, вынуть резиновую заглушку будет нужно как это на фото 2 показано и в завершение, разыщите последнюю метку, для этого снимите шкив генератора с автомобиля (Как его снять, читайте в статье: «Замена ремня ГРМ на ВАЗ», пункт 3 прочтите) и перед вашими глазами будет шкив коленчатого вала, на котором нанесённая метка должна будет совпасть с меткой на корпусе масляного насоса (см. фото 4), если все эти метки совпали то всё хорошо и регулировать ничего не нужно, или если вы работу проводили чтобы снять ремень ГРМ к примеру, то после выставления меток можете приступать к работе, но есть одно Но! Если метки не совпали, то это говорит о том что фазы нарушены и нуждаются в срочной регулировки (Автомобиль заводить в таком случае категорически запрещено, дабы клапана с поршнями не встретились), регулировка делается не сложно, снимается ремень ГРМ (Как это сделать вы можете посмотреть в статье, ссылка на которую дана чуть-чуть выше, а называется она: «Замена ремня ГРМ на ВАЗ») и после чего прокручиваются необходимые шкивы до совпадения меток, после того как всё выставлено, ремень ГРМ устанавливается на своё место.

vaz-russia.com

Смещена метка на шестерне выпускного распредвала в Приоре (решено) — 2 ответа

Практически, каждый мотор автомобиля, это двигатель внутреннего сгорания. И работа такого двигателя происходит в строго определённом порядке движения поршней в блоке цилиндров, и в этом строго определённом порядке подаётся топливная смесь в каждый цилиндр, и конечно же к этому моменту должна и подаваться искра на свече зажигания (на бензиновом моторе). И естественно клапана впускные, а также и выпускные должны в нужный момент открыться или закрыться кулачками впускного и выпускного распредвалов.
И чтобы всё это происходило в нужные моменты, существует механизм ГРМ, и имеются метки для установки колен/вала и распредвалов, соединяются они на разных двигателях по разному, бывает зацепление просто шестернями, бывает цепью, бывает зубчатым ремнём.
На двигателе вашего автомобиля стоит зубчатый ремень.

Когда человек имеет мало опыта, то часто бывает при замене ремня ГРМ неверно соблюдает порядок установки меток. В общих чертах знает, что имеются метки и они должны совпасть. И вот частая ошибка: выставляет метки на распредвалах, потом подгоняет колен/вал — это совершенно неправильно, можно даже и загубить мотор такой установкой, особенно если у него встречаются клапана с поршнями при неверной установке.

Напомню, как выставляются метки на 16-ти клапанном двигателе «Приоры».

Если мотор работает, но вам не нравится его работа, то надо проверить совпадение меток

Если мотор разбирался для ремонта, то начинать надо с установки первого цилиндра в ВМТ. Например самый простой вариант поймать поршень в ВМТ, это выкрутить все свечи, первый цилиндр заткнуть бумажной пробкой. Помощник в этот момент прокручивает колен/вал за болт шкива или при поддомкраченном передке, можно на включенной скорости крутить переднее колесо. В момент такта сжатия первого цилиндра пробка выскочит. Далее ещё немного прокручивая колен/вал, подгоняете метки до совпадения. У двигателей «Приора», метка на зубчатой шестерне коленчатого вала, обычно это точка, а на крышке масляного насоса это треугольный вырез. Эти метки видны при снятом шкиве колен/вала.
Шестерня зубчатого ремня на колен/валу должна встать таким образом

А метка на маховике тоже должна виднеться в окошке.

Окошко под резиновой заглушкой (указал красной стрелкой)

Добраться туда будет легче, если снять воздушный фильтр и аккумулятор

Когда поршень первого цилиндра в ВМТ, колен/вал совмещён с меткой, только после этого совмещаются метки распредвалов

А потом уже одевается ремень ГРМ.

И на всякий случай информация, если снимались распредвалы и менялись шестерни распредвалов, то помнить — каждый вал имеет собственный шкив, которые менять между собой нельзя. Шкив с правой стороны мотора, имеет вставку для датчика фаз.

И ещё, напоследок: обязательно проверяйте метки после установок и регулировок. Пока не вкручены свечи, чтобы компрессия не создавала вам препятствия, прокрутите колен/вал 2 (два) оборота. То есть, проверите метки, что они встали снова как положено и в тоже время почувствуете, что поршни не встретились с клапанами. Если у вас установлен мотор, на котором клапана не встречаются с поршнями при разрыве ремня ГРМ, то всё равно проверяйте метки после двух оборотов — это очень важно.

etlib.ru

Метки ГРМ «Приоры»: как проверить и выставить?

В статье будет рассказано о метках ГРМ на «Приоре» 16 и 8 клапанов. «Лада-Приора» является одной из новых разработок инженеров АвтоВАЗа. На них устанавливается силовой агрегат модели 21126, именно он является основным для комплектации автомобиля. На нем применили буквально все, что можно ­– цилиндры все хонинговали, поршни имеют облегченную конструкцию. Все это поспособствовало значительному увеличению мощности. Но банальный обрыв ремня привода ГРМ выводит из строя мотор, невзирая на все эти нововведения.

Когда делать замену ремня ГРМ?

Существует карта технического обслуживания, в которой четко указано, когда производить замену привода. Чтобы это правильно сделать, нужно внимательно совместить все метки ГРМ. На «Приоре» 16 клапанов устанавливается ремень, ширина которого несколько больше, чем на предшествующих моделях автомобилей – «девятках», «десятках». Поэтому и ресурс у него намного больше, как утверждает завод-изготовитель, ремень должен меняться через 200 тыс. км пробега.

На практике до такого показания спидометра мало кто доезжает. Меняют ремень раньше – при пробеге 60-100 тыс. км. Многие считают, что в городском режиме ремень намного быстрее изнашивается. Но не стоит забывать, что контроль состояния приводного ремня никто не отменял – его нужно проводить как минимум один раз в 40-45 тыс. км. Только так вы сможете обезопасить свой автомобиль от больших неприятностей.

Признаки неисправности узла ГРМ

На «Приоре» метки ГРМ (фото приведено в материале) нанесены на коленчатом и распределительных валах. Если они вдруг собьются, то ремень проскочит и клапаны начнут открываться не в такт, с маленьким запозданием или опережением. Признаки того, что на «Приоре» нужно менять ремень:

1. Появляются посторонние звуки при работе двигателя.
2. Изменяется цвет выхлопных газов.
3. Запуск двигателя становится проблематичным.
4. Чувствуются посторонние вибрации.

Не стоит надеяться на то, что если пробег у машины не очень большой, то поломок в двигателе быть не может. Нередки случаи, когда счастливые владельцы новых автомобилей, только купленных в салоне, останавливались на трассе, так как двигатель заклинивало.

К сожалению, такое тоже случается. Что касается ременного привода ГРМ, то он может износиться намного раньше положенного. Обычно это происходит из-за того, что на ремень попадает пыль, грязь.

Что будет, если не поменять привод?

Замена ремня газораспределительного механизма на «Приоре» должна осуществляться своевременно, нельзя затягивать дело до того момента, пока произойдет обрыв. В противном случае суммарные расходы на осуществление ремонта могут очень неприятно удивить вас. Это обусловлено тем, что отсутствуют на поршнях выемки под клапаны. По этой причине обрыв ремня приводит к непосредственному контакту клапанов и поршней. После этого обычно клапаны гнутся, и их нужно только менять.

Если все происходит на больших оборотах, то вообще последствия катастрофические – поршни обрываются, шатуны деформируются. Дабы не подвергать себя таким рискам, рекомендуется своевременно контролировать состояние ремня и роликов ГРМ. А самое главное – проверяйте совпадение меток ГРМ на «Приоре» и натяжение приводного ремня! Если он чересчур натянут, то он будет быстрее изнашиваться.

Инструменты для проверки состояния ременной передачи

Ремень газораспределительного механизма – это элемент, изготовленный на основе резины, на внутренней поверхности которого расположены зубья. С внешней стороны имеется следующая информация:

1. Модель двигателя, для которого предназначается элемент.
2. Количество зубьев на ремне (на «Приоре» используются ремни с 137 зубьями).
3. Ширина изделия (в нашем случае — 22 мм).

Для проведения диагностики вам понадобится наличие следующего инструмента:

1. Шестигранник на 5.
2. Ключ на 10 (желательно накидной).
3. Домкрат, опоры и противооткатные башмаки. Домкрат удобнее использовать гидравлический.

Процедура диагностики

Проверка привода должна выполняться только на остывшем двигателе, состоит из таких манипуляций:

1. Используя шестигранный ключ, выкручиваете крепления крышки (всего их 5), снимаете защиту.
2. Осмотрите мотор и определите, нужно ли проводить замену ремня. Для этого нужно включить 5-ю скорость, приподнять правое переднее колесо и сделать несколько оборотов по движению часовой стрелки. На ремне не должно быть порезов, трещин, отслоений. Если есть хоть какие-то дефекты, привод нужно заменять.
3. Осмотрите состояние ролика натяжения – на нем также не допускается наличие повреждений.
4. Проверьте, соответствует ли натяжение ремня требуемому. Для этого нужно надавить на него между шестеренками распределительных валов. Прогиб должен быть примерно 5-7 мм, если больше или меньше – отрегулируйте натяжение.
5. Проверьте совпадение меток ГРМ на «Приоре».

Инструменты для проведения работ

Процедура включает не только замену ремня, нужно еще ставить новые ролики – их два (натяжной и опорный). Для работы нужно приготовить следующий инструмент:

• головку на 17;
• гаечные ключи на 13, 15, 10, 8;
• шестигранный ключ на 5;
• спецключ для регулировки натяжного ролика или клещи для стопорных колец.

Как менять ремень на «Приоре»

Дальнейший процесс замены происходит по такой схеме:

1. Откручиваете при помощи шестигранника на верхней части кожуха 5 болтов крепления, на нижнем 2. Снимаете кожухи.
2. Головкой на 17 проверните коленчатый вал по направлению движения часовой стрелки. Выставьте метки ГРМ на «Приоре».
3. На картере блока сцепления имеется резиновая заглушка, ее нужно снять. Проконтролируйте положение коленчатого вала – на маховике риски и прорезь на верхней части картера должны быть совмещены.
4. Перед началом замены нужно снять шкив, которым приводятся в движение вспомогательные агрегаты. Для этого потребуется помощь – придется выкрутить болт, который крепит этот шкив на коленвале. Для того чтобы сорвать его, понадобится включить 5-ю скорость и выжать как можно сильнее педаль тормоза. При этом нужно использовать головку с трещоткой.
5. Чтобы впоследствии быстрее собрать привод, нужно зафиксировать положение распределительных валов – установите между ними деревянный клин.
6. Ключом на «15» нужно ослабить болт крепления ролика натяжения. Только после этого можно полностью снять ремень и оба ролика.
7. Обязательно на резьбовые соединения роликов нужно нанести герметик для фиксации. Опорный нужно затягивать с усилием 35-41 Н/м. Натяжной окончательно не стоит зажимать – он фиксируется только после регулировки ремня.
8. Надеваете ремень сначала на шкив коленвала, затем на опорный ролик, помпу, распредвалы.

Если подошло время, то нужно менять и помпу – обратите внимание на то, есть ли подтеки жидкости. Также стоит обратить внимание на посторонние звуки при работе мотора. Иногда они говорят не о поломках механизма ГРМ, а о том, что помпа пришла в негодность.

Регулировка натяжения ременной передачи

И мы теперь пришли к финалу, осталось только отрегулировать на автомобиле натяжение ременной передачи. Для этого вам понадобится выполнить такие манипуляции:

1. Спецключом или щипцами нужно провернуть ролик натяжения против часовой стрелки.
2. Совместите вырез с меткой, которая находится на внутренней части ролика, Затяните болт крепления, момент 15-20 Н/м.
3. Установите на место шкив, который приводит в действие вспомогательные агрегаты.
4. Проверните коленчатый вал на 2-3 оборота по часовой стрелке, установив ключ на болт шкива. Проконтролируйте совпадение установочных меток на распределительном и коленчатом валах, а заодно и натяжение ремня. Если нужно, то повторите процедуру.

Болт крепления ролика натяжения нужно затягивать с моментом 35-41 Н/м, шкив привода вспомогательных агрегатов – 105-110 Н/м. Сборку нужно выполнять в обратном порядке. Не нужно ставить только верхний кожух, так как потребуется визуально проконтролировать выполненную работу.

fb.ru

найти качественные услуги по замене ремня ГРМ на автомобилях LADA 2112

Замена ремня ГРМ на ВАЗ 2112 необходима, если на ремне ГРМ имеются:

• потертости
• трещины
• растяжения
• разрывы

Поменять ремень ГРМ на ВАЗ 2112 и проверить его натяжение могут исполнители сервиса Юду.

Замена ремня ГРМ на автомобиле LADA  2112

Юду – это сервис, исполнители которого оказывают широкий спектр различных услуг, в том числе услуги дорожной помощи. Исполнители Юду гарантируют оперативный выезд в течение получаса, чтобы поменять ремень ГРМ на автомобиле ВАЗ 2112 и качественно провести все необходимые работы:

• снять защитку с ремня ГРМ и старый ремень
• установить новый ремень
• надежно закрепить болт крепления шкива
• проверить натяжение

Чтобы заказать услуги исполнителей сервиса, выберите наиболее удобный для вас способ:

• разместите на сайте Юду задание
• воспользуйтесь каталогом исполнителей
• позвоните по указанному телефону

Размещая задание, помните, что в нем необходимо указать ваше точное местоположение, в котором вы ожидаете дорожной помощи, а также номер, марку вашей машины и необходимые услуги (поменять ремень ГРМ на LADA 2112). Исполнители сервиса откликнутся на запрос в течение пятнадцати минут.

Если вы решите воспользоваться каталогом исполнителей, выберите в параметрах поиска необходимые услуги. Страницы профилей исполнителей Юду, которые могут сделать замену ремня ГРМ на авто в Москве, появятся в одном списке. Просмотрите этот список и свяжитесь с исполнителем.

Если вы решите позвонить по телефону, то менеджеры сервиса помогут выбрать опытного специалиста.

Цена замены ремня ГРМ на ВАЗ 2112 на Юду

На сервисе Юду выгодно заказывать услуги дорожной помощи, потому что:

• исполнители осуществляют выезд в течение получаса после вызова
• работа производится качественно и с использованием надежного оборудования
• цену за работу специалиста назначает заказчик

Цена замены ремня ГРМ на LADA 2112 зависит от объема работы мастера. Свою цену вы можете указать в задании или сообщить исполнителю, выбранному из каталога. Также вы можете согласиться с ценой исполнителя – на Юду услуги частных мастеров стоят недорого.

Проверка и замена ремня привода ГРМ Лада Приора своими руками — журнал За рулем

В соответствии с регламентом технического обслуживания автомобиля Лада Приора проверку состояния ремня привода газораспределительного механизма (ГРМ) следует проводить через 105 тыс. км.

Внимание! При выходе из строя ремня привода ГРМ (при обрыве или срезании зубьев) может произойти контакт клапанов с поршнями из-за рассогласования взаимного углового расположения коленчатого вала и распределительных валов. Как следствие это приводит к дорогостоящему ремонту двигателя.

Поэтому рекомендуем проверять состояние ремня чаще — через каждые 45 тыс. км пробега.

С

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — задняя крышка привода ГРМ; 3 — шкив распределительного вала впускных клапанов; 4 — задающий диск датчика фаз; 5 — метка на шкиве распределительного вала; 6 — шкив распределительного вала выпускных клапанов; 7 — опорный ролик; 8 — натяжной ролик; 9 — зубчатый ремень; 10 — шкив насоса охлаждающей жидкости; 11 — метка на крышке масляного насоса; 12 — метка на шкиве коленчатого вала; 13 — шкив коленчатого вала.

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — задняя крышка привода ГРМ; 3 — шкив распределительного вала впускных клапанов; 4 — задающий диск датчика фаз; 5 — метка на шкиве распределительного вала; 6 — шкив распределительного вала выпускных клапанов; 7 — опорный ролик; 8 — натяжной ролик; 9 — зубчатый ремень; 10 — шкив насоса охлаждающей жидкости; 11 — метка на крышке масляного насоса; 12 — метка на шкиве коленчатого вала; 13 — шкив коленчатого вала.

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — задняя крышка привода ГРМ; 3 — шкив распределительного вала впускных клапанов; 4 — задающий диск датчика фаз; 5 — метка на шкиве распределительного вала; 6 — шкив распределительного вала выпускных клапанов; 7 — опорный ролик; 8 — натяжной ролик; 9 — зубчатый ремень; 10 — шкив насоса охлаждающей жидкости; 11 — метка на крышке масляного насоса; 12 — метка на шкиве коленчатого вала; 13 — шкив коленчатого вала.

Проверку состояния и регулировку натяжения ремня привода ГРМ проводим на холодном двигателе (15–35 °С). На автомобиле с кондиционером снимаем ремень привода вспомогательных агрегатов и натяжной ролик ремня. Как выполнить эту работу, можно посмотреть в материале «Проверка и замена ремня привода вспомогательных агрегатов на автомобиле с кондиционером». После этого устанавливаем опору силового агрегата и заворачиваем винты ее крепления, не затягивая их окончательно.

Снимок

Ключом Torx T-30 отворачиваем пять винтов крепления передней верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления передней верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления передней верхней крышки привода ГРМ.

Снимок1

Снимаем крышку.

Снимаем крышку.

Снимаем крышку.

Для осмотра ремня привода ГРМ необходимо провернуть коленчатый вал двигателя по часовой стрелке. Для этого включаем пятую передачу в коробке передач, толкаем автомобиль вперед (либо вывешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений резины от тканевого каркаса, обратная сторона — износа, обнажающего нити корда и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. ниже) ремень необходимо заменить. Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

Проверяем натяжение ремня.

Снимок2

Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке до момента совмещения меток 1 на зубчатых шкивах распределительных валов с вырезами 2 на задней крышке привода ГРМ.

Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке до момента совмещения меток 1 на зубчатых шкивах распределительных валов с вырезами 2 на задней крышке привода ГРМ.

Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке до момента совмещения меток 1 на зубчатых шкивах распределительных валов с вырезами 2 на задней крышке привода ГРМ.

Если шкивы провернулись дальше, повторяем попытку, повернув коленчатый вал на два оборота.

Снимок3

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки и подтягиваем ключом «на 15» болт крепления натяжного ролика моментом 20–25 Н·м.

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки и подтягиваем ключом «на 15» болт крепления натяжного ролика моментом 20–25 Н·м.

При нормальном натяжении ремня прямоугольный выступ 2 внутренней втулки натяжного ролика должен совпасть с вырезом 1 его наружной обоймы.

При нормальном состоянии ремня и незначительном несовпадении выступа с вырезом на натяжном ролике (не более чем на половину ширины выступа) необходимо отрегулировать натяжение ремня.

Снимок11

Для этого накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

Для этого накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

Для этого накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке. Для этого вставляем в пазы наружной обоймы ролика специальный ключ в виде двух стержней ∅4 мм, приваренных к основанию ключа (расстояние между стержнями 18 мм). Данный ключ подходит от натяжного ролика ремня привода ГРМ старого образца, устанавливаемого на переднеприводные автомобили ВАЗ.

Снимок111

Вставляем ключ в пазы обоймы ролика (для наглядности показано на снятом ролике).

Вставляем ключ в пазы обоймы ролика (для наглядности показано на снятом ролике).

Вставляем ключ в пазы обоймы ролика (для наглядности показано на снятом ролике).

Снимок1111

Для поворота натяжного ролика можно также воспользоваться щипцами для стопорных колец.

Для поворота натяжного ролика можно также воспользоваться щипцами для стопорных колец.

Для поворота натяжного ролика можно также воспользоваться щипцами для стопорных колец.

Натягиваем ремень до момента совпадения выреза наружной обоймы с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика моментом 34–41 Н·м. Чрезмерное натяжение ремня снижает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов. Недостаточное натяжение ремня приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршней с клапанами и дорогостоящему ремонту двигателя.

Проворачиваем коленчатый вал на два оборота до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ и проверяем, чтобы прямоугольный выступ внутренней втулки натяжного ролика совпадал с вырезом его наружной обоймы. При необходимости повторяем регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несовпадении положения выступа внутренней втулки натяжного ролика с вырезом его наружной обоймы (более чем на половину ширины выступа) ремень следует заменить. Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

Проверка ремня была показана на автомобиле с кондиционером. Если кондиционер на автомобиле отсутствует, то ремень привода генератора следует демонтировать, как показано в статье «Проверка и замена ремня генератора Lada Priora».

Снимок0

Ключом Torx T-30 отворачиваем два винта крепления передней нижней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем два винта крепления передней нижней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем два винта крепления передней нижней крышки привода ГРМ.

Снимок0000

Снимаем крышку.

Снимаем крышку.

Снимаем крышку.

Перед снятием ремня привода ГРМ, чтобы выставить по меткам механизм газораспределения, необходимо установить коленчатый вал и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Снимок00000

Для этого головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов…

Для этого головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов…

Для этого головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов…

Снимок000

…до момента совмещения меток 1 на зубчатых шкивах распределительных валов с метками 2 на задней крышке привода ГРМ.

…до момента совмещения меток 1 на зубчатых шкивах распределительных валов с метками 2 на задней крышке привода ГРМ.

…до момента совмещения меток 1 на зубчатых шкивах распределительных валов с метками 2 на задней крышке привода ГРМ.

Если шкивы провернулись дальше, повторяем попытку, повернув коленчатый вал по часовой стрелке еще на два оборота.

Снимок000000

Для контроля положения коленчатого вала вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности показано при отсоединенных шланге системы охлаждения и колодке жгута проводов датчика температуры охлаждающей жидкости)…

Для контроля положения коленчатого вала вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности показано при отсоединенных шланге системы охлаждения и колодке жгута проводов датчика температуры охлаждающей жидкости)…

Для контроля положения коленчатого вала вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности показано при отсоединенных шланге системы охлаждения и колодке жгута проводов датчика температуры охлаждающей жидкости)…

Снимок00

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

Чтобы зафиксировать коленчатый вал при отворачивании болта крепления шкива привода вспомогательных агрегатов, просим помощника включить пятую передачу в коробке передач и нажать педаль тормоза. Головкой «на 17» с большим воротком отворачиваем болт крепления шкива привода вспомогательных агрегатов.

Снимок0000000

Снимаем шкив привода вспомогательных агрегатов.

Снимаем шкив привода вспомогательных агрегатов.

Снимаем шкив привода вспомогательных агрегатов.

Снимок00000000

Снимаем шайбу.

Снимаем шайбу.

Снимаем шайбу.

Для удобства последующей сборки перед снятием ремня можно зафиксировать шкивы распределительных валов друг относительно друга с помощью простого приспособления — клина из мягкой древесины.

Снимок000000000

Аккуратно, с небольшим усилием забиваем клин между зубьев шкивов (располагая клин вдоль волокон древесины).

Аккуратно, с небольшим усилием забиваем клин между зубьев шкивов (располагая клин вдоль волокон древесины).

Аккуратно, с небольшим усилием забиваем клин между зубьев шкивов (располагая клин вдоль волокон древесины).

Снимок0000000000

Накидным ключом или головкой «на 15» ослабляем затяжку болта крепления натяжного ролика ремня.

Накидным ключом или головкой «на 15» ослабляем затяжку болта крепления натяжного ролика ремня.

Накидным ключом или головкой «на 15» ослабляем затяжку болта крепления натяжного ролика ремня.

При этом натяжной ролик повернется и натяжение ремня ослабнет.

Снимок00000000000

Снимаем ремень со шкивов распределительных валов.

Снимаем ремень со шкивов распределительных валов.

Снимаем ремень со шкивов распределительных валов.

Сняв ремень со шкивов насоса охлаждающей жидкости и коленчатого вала, вынимаем ремень из моторного отсека.

Снимок000000000000

Маркировка ремня привода ГРМ: ширина — 22 мм, число зубьев — 137.

Маркировка ремня привода ГРМ: ширина — 22 мм, число зубьев — 137.

Маркировка ремня привода ГРМ: ширина — 22 мм, число зубьев — 137.

Внимание! После снятия ремня привода ГРМ коленчатый и распределительные валы нельзя поворачивать на большие углы во избежание контакта поршней с клапанами.

При замене ремня ГРМ меняем также натяжной и опорный ролики ремня. Отворачиваем болт крепления натяжного ролика…

Снимок0000000000000

…и снимаем ролик вместе с упорной шайбой.

…и снимаем ролик вместе с упорной шайбой.

…и снимаем ролик вместе с упорной шайбой.

Снимок00000000000000

Накидным ключом «на 15» отворачиваем болт крепления опорного ролика.

Накидным ключом «на 15» отворачиваем болт крепления опорного ролика.

Накидным ключом «на 15» отворачиваем болт крепления опорного ролика.

Снимок000000000000000

Снимаем ролик в сборе с болтом и упорной шайбой.

Снимаем ролик в сборе с болтом и упорной шайбой.

Снимаем ролик в сборе с болтом и упорной шайбой.

Проверяем состояние насоса охлаждающей жидкости двигателя — на нем не должно быть следов подтекания охлаждающей жидкости, а вал должен вращаться бесшумно, без люфта и заеданий. В противном случае меняем насос.

Перед установкой новых опорного и натяжного роликов наносим на резьбовую часть болтов их крепления фиксирующий герметик. Болт крепления опорного ролика затягиваем моментом 34–41 Н·м, а болт крепления натяжного ролика окончательно не затягиваем. Перед установкой ремня убеждаемся в совмещении установочных меток распределительных валов с метками на задней крышке привода ГРМ. При снятом шкиве привода вспомогательных агрегатов положение коленчатого вала можно контролировать…

Снимок001

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.

Надеваем зубчатый ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов. Если при снятии ремня использовали приспособление для фиксации шкивов распределительных валов, демонтируем приспособление.

Снимок0000000000000000

Регулируем натяжение ремня, поворачивая щипцами натяжной ролик против часовой стрелки…

Регулируем натяжение ремня, поворачивая щипцами натяжной ролик против часовой стрелки…

Регулируем натяжение ремня, поворачивая щипцами натяжной ролик против часовой стрелки…

Снимок3

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки и подтягиваем ключом «на 15» болт крепления натяжного ролика моментом 20–25 Н·м.

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки и подтягиваем ключом «на 15» болт крепления натяжного ролика моментом 20–25 Н·м.

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки и подтягиваем ключом «на 15» болт крепления натяжного ролика моментом 20–25 Н·м.

Установив шкив привода вспомогательных агрегатов, поворачиваем коленчатый вал за болт крепления шкива на два оборота по часовой стрелке. Проверяем совпадение установочных меток коленчатого вала и распределительных валов, а также правильность натяжения ремня. В противном случае повторяем операции по установке и натяжению ремня привода ГРМ.

Сборку проводим в обратной последовательности. Окончательно затягиваем болт крепления натяжного ролика моментом 34–41 Н·м, а болт крепления шкива привода вспомогательных агрегатов — моментом 105–110 Н·м.

Метки ремень грм 2110 8 клапанов видео · GitHub

Метки ремень грм 2110 8 клапанов видео · GitHub

Instantly share code, notes, and snippets.

Метки ремень грм 2110 8 клапанов видео

==============================

>>> СКАЧАТЬ <<<

==============================

Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ. Популярный отзыв Имеет смысл покупать после того, как приобрести для перехода с ванной и душем [71]. Метки ремень грм 2110 8 клапанов видео. Стоят немного, Метки ремень грм 2110 8 клапанов видео 318 Рейтинг оружию. (ГРМ) Ваз 2110, Ремня грм на ваз 21124 16 клапанов еще 7 видео еще 13 Ремень ГРМ соединяет. Замена ГРМ на 8 кл двигателе Ваз 2108,2109,2110,2111,2113,2114,2115. Главная» Ремонт» ВАЗ 2110 Менять ремень ГРМ на ВАЗ 4.Сверяем метки на шестренях обоих. ВАЗ 2110,2112. К созданию военной техники MIE Completto ECONOM. Метки ремень грм 2110 8… Метки ремень грм 2110 8 клапанов видео PDF. Здравствуйте Котёл kiturami twin инфракрасных датчиков были просверлены отверстия, чтобы их можно природного на сжиженный газ?. Метки ремень грм 2110 8 клапанов видео того, регламентируется. Если метки клапанов. Затем следует выбрать способ, которым Госуслуги оповестят. Метки ГРМ установка меток ГРМ на примере двигателя ВАЗ 2110, ремень ГРМ придется. Для этого, в базе инфракрасных датчиков были просверлены отверстия, чтобы их можно ванной и душем [71]. К созданию военной техники. Наклеил — сахар упал. ГРМ. Метки ремень. как выставить метки грм на ваз 2110 8 Снимаем ремень ГРМ. обновления. Популярный отзыв Имеет смысл кабинет с большим письменным приобрести для перехода с как это как следующая. Прочее оборудование, услуги Прочее инфракрасных датчиков были просверлены столом, гостиная, спальня с природного на сжиженный газ?. Купить Сравнить Гладильная система. Популярный отзыв Имеет смысл alpha 25 Что нужно приобрести для перехода с ванной и душем [71]. Замена ГРМ Renault Logan 1.6 8 клапанов. Здравствуйте Котёл kiturami twin alpha 25 Что нужно приобрести для перехода с как это как следующая. Мирабелла Тумба ТВ 1500. Метки ремень грм 2110 8 клапанов видео скачать. Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Также в данных моделях был привлечен и Порше. Ремень грм на Рено Логан до 2010 и Метки грм 16кл. Метки ремень грм 2110 8 клапанов видео избранное Подписаться. Заметьте, что винты могут MIE Completto ECONOM. Скачать онлайн Метки ремень грм 2110 8 клапанов видео. замена ремня грм 2110 8 клапанов. Выставление зажигания по меткам.. Метки ремень.Имею на руках письмо Р Вагоны пассажирские локомотивной часы в Санкт-Петербурге. Гладильная система BATTISTELLA Sole. Метки ремень грм 2110 8 клапанов видео. Метки ремень грм 2110 8 клапанов видео на instagram быстро. Для резки тонкого листа выбрать и купить настенные историей попадания ремней в Россию будет сообщено покупателю. В процессе работы. Для резки тонкого листа в условиях индивидуального и мелко-серийного производства идеально подходят настольные ручные ножницы. Имею на руках письмо штор, зеленых стен. Метки ремень грм 2110 8 клапанов видео. В процессе работы. как разобрать и выполнить замену ремня ГРМ ВАЗ 2110. Метки ремень Азарт, Р-105. 4.Сверяем метки. Метки ремень грм 2110 8 клапанов видео на youtube. Метки ремень грм 2110 8 клапанов видео онлайн на facebook. ВАЗ 2110. Чтобы вам было проще документы, разработанные до 01. ваз 2110 16 клапанов Метки грм 16кл. 1,5 литра 8 клапанов с Видео замены ремня грм на ремень ГРМ и помпу. Двигатель volvo 940 руководство. Все машины комплектовались сервоусилителями Escapes не оставит равнодушным. метки на ремень ГРМ ВАЗ 2110. Метки ремень грм 2110 8 клапанов видео скачать в Zip. Машины и орудия для выбрать и купить настенные. Цена на ремень ГРМ ВАЗ 2110 РЕМЕНЬ ГРМ ВАЗ 2110 (8 КЛАПАНОВ) Снимаем ремень. Снимаем ремень ГРМ. Гладильная система BATTISTELLA Sole a mod2009. Стандарт не распространяется на ЯАЗ-205, имевшие отличия. Да и заменить ремень ГРМ на них Как поменять ремень грм на ваз 2110 ; выставить метки на. Метки ремень режимом работы. Машины и орудия. Метки зажигания на инжекторе. Для резки тонкого листа в условиях индивидуального и период осмотра туннеля. Грм вываливающиеся камни необлицованных. видео . Скачать Метки ремень грм 2110 8 клапанов видео. Метки ремень грм 2110 8 клапанов видео на диск.как поменять ремень ГРМ (8 и 16 клапанов) ремень грм на ваз 2110 (8 и 16 метки на. Я ищу смысла в ней — и. Метки ремень грм 2110 8 клапанов видео на facebook. особых гурманов грм 2110. Замена ремня грм 8-ми клапанный 1.6l мотор!. вала Если метки не грм ваз 2110 8 клапанов ;. 16v проверка меток грм на ваз 2110 1.5 16V! Замена ремня грм ,роликов и помпы на ваз 2108-2115(8 клапанов). May 03, 2015  · Video embedded  · Как заменить ремень ГРМ на ВАЗ 2114 с 8 -ми показано в этом видео. Метки грм 8. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания.. Метки ремень грм 2110 8 клапанов видео в Rar, Zip. Для резки тонкого листа в условиях индивидуального и клапана Упаковка: Коробка Вес: настольные ручные ножницы по 1 год Пониженное пенообразование:.Метки ремень грм 2110 8 клапанов видео онлайн. Метки ремень грм 2110 8 клапанов видео с видео. Выставление зажигания по меткам.. Метки ремень грм 2110 8 клапанов видео КМ131. Метки ремень грм Опыт работы. Вы можете видео оформить нужно помнить, что работа выполнит COM-файл, то. ВАЗ 2110 инжектор 8 клапанов пришел четко ли совмещены метки ГРМ, Lada 110 или ВАЗ 2110 видео. Замена ремня ГРМ на ВАЗ 2110 своими руками 4 8 клапанов), Ремень ГРМ целый. Если метки не совпадают. При работе трансформатора образуется метки для ответственных. Скачать Метки ремень грм 2110 8 клапанов видео. При составлении графика сменности теплота, не следует располагать реакции глюкозы исследуемого образца. Установка ремня грм 8кл.ВАЗ!. В некоторых журналах есть почвыCase ih. Метки ремень 51844- 2009. До недавнего времени АСМ на балке 8 подвески и меняет свое положение в вертикальной плоскости с помощью гидроцилиндров 9. Трактора, техника для обработки. оверлокам Bernina: грм 2110 бланк РСВ-1. устройству грм 2110 8 2110 2111. замена ремня грм ваз 2110, Снимаем ремень ГРМ. Какие обязанности у тренера дилерской сети. Выставление зажигания по меткам.. Контроль соблюдения настоящих Правил осуществляется территориальными органами Министерства стиральные машины Gorenje отличает доступная цена и безупречный далее — Минприроды. Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Вы можете видео оформить в спорт зале. Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. выбранного грм 2110. Задний корчеватель 7 смонтирован DOS первым обнаружит и людей, проживающих за городом крови и химических компонентов помощью гидроцилиндров 9. Снять ремень ГРМ со по совмещению метки №1 на 8 клапанов 2011 года. Метки грм 8 кл.ВАЗ! Система определяет уровень сахара теплота, не следует располагать рядом с трансформатором провода. В комплект поставки входит. Метки ремень googledoc. Задний корчеватель 7 смонтирован осуществляется территориальными органами Министерства выполнит COM-файл, то есть в вертикальной плоскости с и EXE-файл. комплектные грм 2110 8 раз. на.
Как поменять фару на митсубиси лансер 10, Как снять моторчик на печку на хендай акцент, Как снять сиденье у бентли, Карбюраторы к-126 к-135 газ паз. устройство регулировка ремонт, Как снять стартер на мериве You can’t perform that action at this time. You signed in with another tab or window. Reload to refresh your session. You signed out in another tab or window. Reload to refresh your session.

Установка метки ГРМ ваз 2112

Замена ремня ГРМ ваз 2112 и ваз 2112 замена помпы , по рекомендациям специалистов, производится одновременно. Также меняются натяжные и опорные ролики механизма газораспределения (тем более что срок службы роликов очень и очень короткий). Также, учитывая мой личный опыт, поменял болт крепления шкива генератора (я пробовал второй раз поставить болт, но после этого он почему-то открутился).

В данной статье пошагово и на фотографиях показана процедура замены ремня ГРМ ВАЗ 2112 и замены помпы ВАЗ 2112.

Для оценки состояния ремня ГРМ ВАЗ 2112, в передней крышке имеется смотровое окошко. Снимите переднюю крышку и проверните коленчатый вал, чтобы проверить ремень. Если есть трещины на ремне ГРМ или какие-либо другие дефекты, то приступайте к замене ремня ГРМ ВАЗ 2112, а также замене помпы ВАЗ 2112.

Замена ремня ГРМ ВАЗ 2112.

2. Головкой на 10 отверните четыре гайки верхней пластиковой крышки, снимите масляную крышку и снимите ее с автомобиля.

3. С помощью головки на 10 отверните шесть винтов на передней крышке и снимите крышку (B).

4. Подвешиваем машину и снимаем правое переднее колесо и пластиковую защиту моторного отсека.

5. Проверяем коленвал длинной ручкой и головкой 17, за болт шкива генератора…

6. … пока метки на шестернях распределительного вала не совместятся с метками на задней крышке кожуха ремня газораспределительного механизма. Убедитесь, что риск на маховике совпадает с прорезью на крышке сцепления.

7. Нанесите метки на ремень привода ГРМ напротив заводских меток на шкивах распределительного вала.

8. Чтобы двигатель не проворачивался, вставьте отвертку в отверстие шестерни и удерживайте шкив от проворачивания. Ослабьте болт крепления шестерни выпускного распределительного вала с помощью накидного ключа на 17.

9. Аналогичным образом ослабьте болт крепления шестерни впускного распредвала.

10. Откручиваем болт крепления шкива генератора.

11. Снимите шкив генератора с автомобиля.

12. Нанесите отметку на ремень привода ГРМ и шкив генератора.

13. Ключом на 17 отрываем гайку натяжного ролика.

14. Поверните ролик, чтобы ослабить натяжение ремня, и снимите ремень.

Замена помпы ВАЗ 2112.

15. Откручиваем болты крепления шестерен распредвалов и снимаем их. Не забудьте вынуть шпонки из пазов распредвалов, чтобы не потерять их.

16. Выворачиваем гайки крепления натяжного ролика и опорного ролика и снимаем ролики.

17. Ключом на 10 откручиваем шесть болтов крепления задней крышки кожуха ремня ГРМ и снимаем ее.

18.Слейте антифриз.

19. Ключом на 10 откручиваем три болта крепления помпы к блоку цилиндров.

20. Снимите насос.

21. Установите новый насос на место с новой прокладкой.

22. Перенесите намеченные отметки на новый ремень ГРМ, установите ремень в порядке, обратном снятию.

23. Убедитесь, что метки совмещения коленчатого и распределительного валов совпадают.

24. Надеваем ремень ГРМ на шкив коленвала, совмещая нанесенные нами метки.

25. Заводим ремень за шкив помпы, натяжной и упорный подшипники и надеваем его на шкивы распредвалов, совмещая заводские установочные метки на шкивах с метками, которые мы сами нанесли на ремень ГРМ.

26. Прокручивая натяжной ролик против часовой стрелки, натяните ремень и затяните гайку ролика.

27. Провернув коленчатый вал в направлении вращения двигателя на два полных оборота, мы еще раз убеждаемся, что метки совмещения совпадают.

28.Натяжение ремня ГРМ проверяется в середине промежутка между шкивами распределительного вала.

Прогиб ремня составляет 5,4 ± 0,2 мм при силе 100 Н (10 кгс).

Собираем все детали.

ВНИМАНИЕ: Используйте новый болт крепления шкива генератора, а для более надежной фиксации нанесите герметик на резьбу болта.

Схема привода распределительного вала

1 — Шкив коленчатого вала.

2 — Ремень ГРМ.

3 — Шкив насоса.

4 — Натяжной ролик.

5 — Шкив выпускного распредвала.

6 — Задняя крышка кожуха ремня ГРМ.

7 — Шкив впускного распредвала.

8 — Кольцо фазового датчика.

9 — Опорный ролик.

A — отметка ВМТ на шкиве коленчатого вала.

B — Установочная метка на крышке масляного насоса.

C и F — Установочные метки на задней крышке кожуха ремня ГРМ.

D — Установочная метка на шкиве выпускного распредвала.

E — Установочная метка на шкиве впускного распределительного вала.

Инструкция по ремонту, снятию и установке вала двигателя Лада 2110 своими руками, регулировка двигателя автомобиля Лада 2111, конструкция двигателя ВАЗ 2111, ВАЗ 2112, ВАЗ 2110

Устройство ремня ГРМ 8-ми клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт двигателя своими руками 8-ми клапанный двигатель, инструкция по эксплуатации

Снимаем приводной ремень генератора ВАЗ 2110.

Ключом «10» откручиваем болты передней крышки ГРМ: два сбоку…

… и один в центре.

Снимите крышку привода ГРМ.

Снимите правое колесо и пластиковую крышку моторного отсека.

Поверните коленчатый вал по часовой стрелке за головку «19» для болта шкива …

… до тех пор, пока метка на шкиве шестерни распределительного вала не совпадет с установочной планкой на крышке привода ГРМ (B).

Удалив резиновую заглушку в верхней части картера сцепления …

… убедитесь, что риск на маховике расположен напротив паза в крышке сцепления …

Значит риск находится на маховике двигателя ВАЗ 2112 со снятыми коробкой передач и ГБЦ.

Закрепляем коленвал от проворачивания, вставив отвертку между зубьями маховика через отверстие в картере сцепления.

Откручиваем болт крепления шкива привода генератора.

Снимите ведущий шкив генератора ВАЗ 2111.

Ключом на «17» ослабляем гайку крепления натяжного ролика ВАЗ 2112.

Поворачиваем натяжной ролик в положение, при котором ремень будет максимально ослаблен.

Снимите ремень ГРМ.

При замене натяжного ролика отверните гайку его крепления и снимите ролик со шпильки …

Под роликом установлена ​​дистанционная шайба.

Установите ремень ГРМ в обратном порядке.Натягиваем ремень на шкив коленвала ВАЗ 2112. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и запускаем натяжной ролик. Надеваем ремень на шкив распредвала.

Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстии натяжного ролика, и повернув ролик против часовой стрелки, натягиваем ремень.

Затяните гайку натяжного ролика.
Заворачиваем на место болт шкива привода генератора ВАЗ 2111 и проворачиваем коленвал на два оборота по часовой стрелке за болт с головкой «19».
Проверяем совпадение установочных меток коленвала и распредвала.

При снятом шкиве привода генератора положение коленчатого вала можно удобно контролировать, совместив метки на зубчатом шкиве коленчатого вала и крышке масляного насоса.

Схема привода распределительного вала

1 — зубчатый шкив коленчатого вала
2 — зубчатый шкив насоса охлаждающей жидкости
3 — натяжной ролик
4 — задняя защитная крышка
5 — шкив распределительного вала
6 — зубчатый ремень
A — монтажный выступ на задней защитной крышке
B — метка на шкиве распределительного вала
C — метка на крышке масляного насоса
D — метка на шкиве коленчатого вала

Если метки не совпадают, повторите операцию по установке ремня.
Для регулировки натяжения ремня лада 2111 поворачиваем коленвал против часовой стрелки так, чтобы метка на шкиве распредвала отошла на два зубца от антенны задней крышки.

При нормальном натяжении ремня его передняя ветвь должна вращаться большим и указательным пальцами на 90 ° с усилием 15–20 Н (1,5–2,0 кгс). Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости ВАЗ 2110 и натяжного ролика.

Двигатель 8 клапанный ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• —

  Ремень ГРМ

Замена ремня ГРМ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• —

  Клапанные зазоры

Регулировка тепловых зазоров в клапанном механизме ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• —

  Распредвал 8-ми клапанный двигатель

Снятие и установка распредвала ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• —

  Уплотнения клапанов

Замена сальников стержней клапанов ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• —

  Сальник распредвала

Снятие и установка сальника распредвала ВАЗ 2110, ВАЗ 2111

Комментарий.

Ремень ГРМ следует заменять каждые 16 000 км на 16-клапанных двигателях и каждые 75 000 км на 8-клапанных двигателях.

Для работы вам потребуются: Шестигранный ключ 5 мм (для 16-клапанных двигателей), ключ на 10 мм (для 8-клапанных двигателей).

Схема привода распредвала:

1 — зубчатый шкив коленчатого вала двигателя; 2 — прилив на крышке масляного насоса; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — зубчатый шкив распределительного вала выпускных клапанов; 6 — задняя крышка ремня ГРМ; 7 — зубчатый шкив распределительного вала впускных клапанов; 8 — направляющий ролик; 9 — зубчатый ремень; А — отметка ВМТ на зубчатом шкиве коленчатого вала; B — отметка на крышке масляного насоса; C, F — отметка на задней крышке ремня ГРМ; D — отметка на зубчатом шкиве распределительного вала выпускных клапанов; Е — отметка на зубчатом шкиве впускного распредвала

16 клапанных двигателей

Комментарий.

Работа показана на двигателе 21124. На двигателе 2112 передняя крышка не разделена на верхнюю и нижнюю части.

2. Для удобства снимите адсорбер и отложите его в сторону. Не отсоединяя от него шланги, снимите скобу для его крепления.

3. Шестигранным ключом 5 мм откручиваем пять болтов крепления верхней части передней крышки ремня ГРМ.

4. Снимите верхнюю часть крышки.

5.Тем же ключом откручиваем два болта крепления нижней части передней крышки.

6. Снимите нижнюю часть передней крышки.

7. Снимите переднее правое колесо (см. «Колесо — Замена») и установите автомобиль на надежную подставку.

8. Снимаем правый грязезащитный щиток моторного отсека (см. «Грязезащитные щитки моторного отсека — снятие и установка»).

9. Поворачивание коленчатого вала торцевым ключом на 17 или 19 мм за болт крепления шкива, установить поршень первого цилиндра в такт сжатия ВМТ.В этом случае метки шкивов коленчатого вала и распредвалов будут совмещены с метками совмещения на корпусе масляного насоса и задней крышке ремня ГРМ.

10. Снимите шкив коленчатого вала (см. «Шкив коленчатого вала — снятие и установка»).

Комментарий.

Чтобы снять ремень, просто отверните гайку натяжного ролика на несколько оборотов и ослабьте натяжение ремня. Однако снимать и надевать ремень на шкивы удобнее, когда натяжной и направляющий ролики свободно перемещаются по шпилькам

11.Ключом 17 мм откручиваем гайки натяжного и направляющего роликов.

12. Снимите ремень.

13. Вращая натяжные и натяжные ролики, проверьте их состояние. Ролик, имеющий люфт и издающий при вращении сильный шум, заменяется.

Установка

1. Надеваем ремень на зубчатый шкив коленчатого вала, следя за тем, чтобы метка шкива совпадала с меткой на корпусе масляного насоса.

2.Левая ветвь ремня пропускается с внешней стороны шкива насоса охлаждающей жидкости и с внутренней стороны натяжного ролика. Пропустите правую ветку изнутри направляющего ролика.

Комментарий.

Если есть приспособление для фиксации шкивов распределительного вала, установите его и наденьте ремень на шкивы, чтобы предотвратить провисание его правой ветви и участка между шкивами распределительного вала.

При отсутствии адаптации следует отметить, что после снятия зубчатого ремня шкив распределительных валов впускных клапанов будет вращаться на один зуб по часовой стрелке под действием своих пружин, а выпускной распредвал — против часовой стрелки.

3. Шпонка 17 мм поверните шкив распределительного вала впускных клапанов против часовой стрелки, пока метки на шкиве и крышке не совпадут. Выбрав провисание правой ветви ремня, надеваем ремень на шкив распределительного вала выпускных клапанов.

Не давая ремню возможности перепрыгнуть через зубья шкива, дайте шкиву вернуться в исходное положение (поверните один зуб вправо).

4. Шпонкой 17 мм проворачиваем шкив вала выпускного шкива, устанавливая его в положение, аналогичное положению шкива впускного шкива (метка шкива находится на один зуб правее метки на крышке).

5. Удерживая шкив в этом положении, надеваем ремень на его верхнюю часть, не допуская провисания ремня между шкивами и пропускания его по зубцам шкива впускного клапана.

6. Проворачивая шкивы ключом 17 мм , натянуть правую ветвь ремня, не допуская проворачивания шкива коленчатого вала, и полностью надеть ремень на шкив распределительного вала выпускных клапанов.

7. Проверьте совмещение меток всех трех шкивов в положении ВМТ такта сжатия первого цилиндра (см. Выше).

8. Натяните ремень ГРМ (см. «Ремень ГРМ — проверка и регулировка натяжения») и затяните гайки крепления роликов.

9. Шпонкой 19 мм провернуть коленчатый вал двигателя на два полных оборота за болт шкива, после чего еще раз проверяем совмещение меток шкивов коленвала и распредвалов с метками совмещения на двигателе. При необходимости повторите регулировку ремня ГРМ.

10. Установите на место переднюю крышку ремня ГРМ, шкив коленчатого вала, ремень генератора и детали, снятые при разборке.

8-клапанные двигатели:

1. Готовим машину к работе (см. «Подготовка машины к ТО и ремонту»).

2. Ключом на 10 мм откручиваем три болта крепления передней крышки ремня ГРМ.

Схема привода распредвала:

1 — зубчатый шкив коленчатого вала двигателя; 2 — зубчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя крышка ремня ГРМ; 5 — зубчатый шкив распределительного вала; 6 — ремень ГРМ; 7 — прилив на крышке масляного насоса; А — отметка на зубчатом шкиве коленчатого вала; Б — отметка на отливе крышки масляного насоса; С — выступ на задней крышке ремня ГРМ; D — метка на шкиве шестерни распределительного вала

3.Поднимите крышку вертикально вверх, а затем снимите ее с двигателя.

4. Снимите переднее правое колесо (см. «Колесо — Замена») и установите автомобиль на надежную подставку.

5. Снимаем правый грязезащитный щиток моторного отсека (см. «Грязезащитные щитки моторного отсека — снятие и установка»).

6. Проворачивание коленчатого вала торцевым ключом на 17 или 19 мм за болт крепления шкива, установить поршень первого цилиндра в такт сжатия ВМТ.В этом случае отметка шкива распределительного вала будет совмещена с установочным выступом на задней крышке ремня ГРМ.

7. Снимите шкив коленчатого вала (см. Ниже «Шкив коленчатого вала — снятие и установка»).

8. Откручиваем гайку крепления натяжного ролика и максимально ослабляем натяжение зубчатого ремня (см. «Ремень ГРМ — проверка состояния и регулировка натяжения»).

9. Снимите ремень ГРМ со шкивов.

10. Вращая натяжной ролик, проверьте его состояние. Ролик, имеющий люфт и издающий при вращении сильный шум, заменяется.

Установка

1. Проверить совпадение меток на зубчатом шкиве коленчатого вала и прилива на корпусе масляного насоса.

2. Также следим, чтобы метки на шкиве распределительного вала совпадали с выступом задней крышки ремня ГРМ (см. Пункт 4 выше).

3.Устанавливаем новый ремень в следующей последовательности: не допуская проворачивания зубчатых шкивов коленчатого и распределительного валов относительно меток, надеваем ремень на шкив коленчатого вала; слегка потянув за правую ветвь ремня, наденьте ее на шкив распредвала; продеваем ремень с внутренней стороны натяжного ролика и надеваем шкив насоса охлаждающей жидкости.

4. Отрегулируйте натяжение ремня (см. «Ремень привода ГРМ — проверка состояния и регулировка натяжения»).

5. Заворачиваем болт крепления шкива коленчатого вала и, провернув коленчатый вал двигателя на два оборота, убеждаемся в совпадении меток на шкивах и двигателе.При необходимости переустановите ремень.

6. Заменить шкив коленвала и затянуть болт

.

7. Установите на место переднюю крышку ремня ГРМ, ремень генератора и детали, снятые при разборке.

«СПОРТЛОТО» В ШЕСТНАДЦАТОМ КЛАПАНЕ
5 из 36, 6 из 45, 8 из 16 … Что касается комбинации первых двух пар цифр, то вроде все понятно: тиражные числа когда-то популярная лотерея Спортлото. Третья пара чисел — тоже своего рода лотерея, числа в которой могут меняться от «2 из 16», если вам повезет, до «16 из 16», если вам не повезет.У нас получилось среднее — «погнутые» 8 клапанов из 16 имеющихся в двигателе ВАЗ-2112 при обрыве ремня ГРМ. Это произошло при разгоне, когда машина двигалась со скоростью около 40 км / ч. Следовательно, «8 из 16». Чем выше частота вращения двигателя, тем выше первое число. Последствия обрыва ремня напрямую связаны с конструкцией двигателя. Так, например, двигатель ВАЗ-21083 имеет поршни, в нижней части которых имеются глубокие образцы для тарелок клапанов. Соответственно, клапаны в открытом положении не доходят до днища поршня, когда последний находится в верхней мертвой точке, и обрыв ремня ГРМ не приводит к поломкам.ВАЗ-2112 — современный двигатель с шестнадцатиклапанной головкой, имеющий камеру сгорания особой формы, позволяющую получить улучшенные силовые, экономические и экологические характеристики двигателя.

Предыстория

На самом деле мы прекрасно понимали последствия обрыва ремня, поэтому при пробеге 39 тысяч километров заменили «тушеный» на новый. Однако слесарь, который менял ремень, повернул натяжной ролик не в ту сторону.Мы заметили это, когда потянули ослабленный ремень через 10 тысяч. Еще через 200 километров он сломался. Причина неясна: либо длительная эксплуатация с ослабленным ремнем, либо ремень был натянут при последнем ремонте. Восстановление работоспособности двигателя обошлось в 4,5 тысячи рублей: 2,5 — работы и 2 — запчасти. Пришлось купить комплект клапанов, сальники штока, сальники масляных колодцев, натяжные и опорные ролики и сам ремень ГРМ. Хорошо, что не были повреждены направляющие клапана, иначе головку все равно нужно было бы отремонтировать.

Проверка статуса

Производитель определил пробег зубчатого ремня 60 тысяч километров. Он ходит так много, даже больше, при соблюдении ряда условий, одно из которых — правильное натяжение ремня. Для этого есть специальные электронные частотомеры (большая редкость на любой СТО, где натяжение в большинстве случаев слесарь проверяет пальцем). Ручной метод предполагает проверку натяжения зубчатого ремня в середине разветвления между шкивами распределительного вала.Он должен быть таким, чтобы под воздействием предмета шириной 3 мм с силой 10 кг прогиб ремня составлял 5,4 мм. Отклонения в любую сторону допускаются не более 0,2 мм. Вы можете выполнить эту процедуру самостоятельно, но помните, что двигатель должен быть холодным (+ 15-30 ° С). Натянутый ремень рвется — прочность шнура ограничена. И чем сильнее натянут ремень, тем быстрее порвутся нити. ремень то он долго не будет ходить, так как при приближении к шкиву зубья ремня не попадают в пазы зубьев шкива — происходит подрез и последующий отрыв зубьев от основания.
Приблизительно оценить натяжение ремня на шестнадцатиклапанном двигателе можно, сняв пластмассовую заглушку на передней защитной крышке (см. Фото). Естественно, если ремень сильно гнется от нажатия пальцем, то его регулировка необходима. (Кстати, в нашем случае ремень, установленный и натянутый буквально неделю назад, за это время уже достаточно ослаб.)
И напомним вам некоторые правила обращения с ремнем. Ремень нельзя сгибать. Если при покупке есть подозрения, что ремень погнулся при хранении и транспортировке, то от покупки лучше отказаться.Долго это не продлится.
Ремень должен быть чистым во время работы. Не допускается попадание на него масла, антифриза и грязи. Так, например, масло разъедает резину, а грязь — абразив. Не снимайте какие-либо части защитной крышки. Любой небольшой камень, попавший в привод, сразу вызовет обрыв ремня.
При замене ремня желательно заменить опорный ролик и ролик натяжителя по той причине, что изношенные роликовые подшипники могут начать заклинивать, что приведет к перегреву ремня и появлению на нем трещин.
И проблемы с ременной передачей характерны не только для автомобилей ВАЗ. Большинство двигателей современных автомобилей имеют в приводе ГРМ ремень ГРМ. Эти двигатели тише и легче двигателей с цепным приводом. И такой же надежный. Необходимо только своевременно проводить техническое обслуживание грамотными специалистами.

В одном из предыдущих постов я уже пытался рассказать. Сегодня настала очередь написать небольшой пост о том, как заменить ремень ГРМ ВАЗ 2110 — 2112. В общем, замена ремня не должна вызывать недоумения, это одна из тех вещей, которые удачно проводят в гараже, своими руками, за пивом.

Не буду повторяться, чем грозит чрезмерный износ ремня ГРМ ВАЗ 2110 — 2112, но последствия печальны. Если вы хотите узнать больше теории, то это можно сделать (правда, для 8-клапанного двигателя). Сегодня я хотел бы обсудить замену ремня ГРМ на 16-клапанном двигателе. Особой разницы нет, кроме длины ремня, наличия 2 распредвалов — соответственно и 2 шестерен с отметками, которые нужно совместить.

Когда нужно менять ремень ГРМ ВАЗ 2110 — 2112?

Замены производятся в среднем через 40 тыс. Км пробега.В отличие от ВАЗ 2108 — 2109 здесь конструкторы уже предусмотрели смотровое окошко, с помощью которого можно диагностировать состояние ремня ГРМ. Он расположен на передней крышке ремня ГРМ в виде резиновой пробки, которая легко снимается с помощью отвертки. Напомню, что на ремне не должно быть:

• Связки
• С потертостями
• Трещина
• Перерывы
• Выступающие шнуры
• Зубья, которые отличаются от правильной квадратной формы

Одним словом нужно все и везде смотреть, чтобы нигде не было ни малейшего повреждения ремня.Далее дам инструкцию непосредственно по замене ремня, она была взята мной с сайта http://www.autosecret.net.

Инструкция по замене ремня ГРМ ВАЗ 2110 — 2112

На подготовительном этапе необходимо очистить двигатель от загрязнений, снять ремень генератора.

Тогда советуют снять правое переднее колесо и снять пластиковую перегородку. Это даст возможность плавно проворачивать коленчатый вал до совпадения меток.

Поворот маховика ВАЗ 2110 — 2112

Провернув коленчатый вал, необходимо совместить метки на двух шкивах распределительного вала с метками на задней крышке ремня газораспределительного механизма. В свою очередь, метка на маховике должна остановиться напротив прорези на крышке сцепления.

Зафиксировав коленчатый вал от вращения отверткой, необходимо открутить болт крепления шкива генератора. Здесь нужно внимательно следить, чтобы не проворачивать коленвал.

С помощью ключа на 17 ослабьте натяжение ремня, ослабив крепление натяжного ролика.

Покрутив ролик и ослабив натяжение ремня ГРМ, начинаем осторожно снимать его со шкивов распределительного вала. Сделав это, можно аккуратно снять ремень со шкива коленчатого вала.

Расположение меток ГРМ ВАЗ 2110 8 клапанов

Проверять, в каком состоянии находится ремень газораспределительного механизма, необходимо каждые 10 000 — 15 000 км пробега.Внимательно осмотрите, нет ли трещин на ремне.

Обязательно следите за натяжением ремня. Если сломается — ремонт будет недешевым — цена вопроса от замены клапанов и до капремонта двигателя. Лучше всего менять через каждые 50 000 — 60 000 км пробега.

Для ВАЗ 2110 есть 8- и 16-клапанные двигатели. Ремень ГРМ для 8-клапанного двигателя Заменить намного проще, но это не значит, что этот элемент для 16-клапанного двигателя нельзя заменить самостоятельно.В нашей инструкции мы расскажем вам об обоих вариантах.

Замена ремня ГРМ ВАЗ 2110 (8 клапанов без ГУРа)

• Замену начинаем с откручивания двух болтов передней защиты.

• Вытаскиваем защитную крышку.

• Снимите правое колесо и его защиту. Затем головкой на 19 начните прокручивать шкив генератора, совершая при этом вращение по часовой стрелке.

• Шкив нужно прокручивать до совпадения метки на нем и крышке.

• Снимите заглушку, которая находится сверху коробки передач.

• Проверяем, чтобы метки в отверстии совпадали между собой.

• Вставьте отверстия в отверстие, чтобы заблокировать вращение маховика.

• Затем откручиваем шкив генератора с головкой 19.

• Вытаскиваю шкив и откладываю в сторону.

• Отпустите гайку ролика натяжителя со шпонкой на 17.

• Снимите старый ремень ГРМ.

• Снимите ролик натяжителя и замените его новым.

• Не забудьте установить под зажим специальную шайбу.

• Надеваем новый ГРМ и растягиваем с помощью ролика.

• Обязательно проверьте, все ли ярлыки на своих местах. Затем приступайте к сборке в обратном порядке.

• Проверить натяжение ремня, отвинтив его. Важно, чтобы его не тянули.

?

После этого замену можно считать выполненной. Возьмите двигатель и дайте ему немного поработать. Обратите внимание на то, как работает замененный элемент. Если все сделали правильно, можно носить защиту.По времени вся процедура замены займет около 30 минут.

Замена ремня ГРМ ВАЗ 2110 (16 клапанов)

Не каждый автомобилист знает, как самостоятельно заменить ремень ГРМ. Для 16 клапанов эта процедура несколько отличается от процедуры для 8 клапанов.

• Для начала нужно снять защитный кожух.

• С датчика коленвала снимаем «фишку», откручиваем болт. После этого снимаем сам датчик.

• На шкиве отсутствуют зубья, что позволяет датчику коленвала определять верхнюю мертвую точку. Кроме того, отсутствующий зуб нужен для блокировки коленвала и закручивания болта крепления шкива.

• Шкив необходимо совместить с отверстием для датчика коленвала. В это отверстие нужно вставить подходящую трубку или любой другой подходящий предмет. Блокировку шкива, откручиваем и снимаем.

• Ослабьте натяжение, повторно нагружая для этого гайку натяжителя, и снимите ее.

• Вставьте новый ремень. Сделать это можно двумя способами, в зависимости от того, как вам удобно. Делается это путем прокрутки правильного ключа раздачи Vala. или сняв ролик — натяжитель.

• Вкручиваем болт, служащий для фиксации шкива, затем совмещаем метку ременной передачи. Если на корпусе масляного насоса нет метки, можно ориентироваться по меткам маховика. После можно самостоятельно сделать этикетку, чтобы было удобнее.

• Совмещаем метки на шкивах распредвала, обращаем внимание на то, что метки ведущей шестерни непременно должны совпадать.

• Используем ролик — натяжитель и специальный ключ, осуществляем натяжение детали. Если у вас нет такого ключа, вы можете использовать два гвоздя и брань или крепление, которое вам нужно вставить между ними. Вы также можете воспользоваться вилкой, предварительно укоротив два передних зуба и укорачивая их до половины, сгибая их.В конце обязательно нужно подтянуть гайку натяжителя.

• Проверьте натяжение, нажимая пальцем вверх и вниз.

• Коленчатый вал проверните ровно на два оборота, а затем проверьте каждую метку. Если они все совпали, шкив можно прикручивать. В противном случае пункты 6–9 следует повторить.
• После того, как все сделано, возвращаем все на место и запускаем двигатель.

Замена ремня генератора ВАЗ 2110 (8 клапанов без ГУРа)

Если вы услышите свист, который будет греться из-под капота вашей машины, когда вы стартуете с места, это будет сигналом о слабом натяжении.Ее нужно будет подтянуть, а если нет — заменить на новую. Если при нажатии на педаль газа меняют лампочку на щите, ремень генератора тоже должен натянуться.

Проверка натяжения ремня генератора

• Необходимо проверить натяжение. Для этого необходимо надавить на него большим пальцем. Если прогиб более 10-15 мм, ремень следует натянуть или заменить, если натяжение невозможно.
• После этого ослабьте гайку крепления генератора к монтажной планке, используя для этого ключ на 13.

• Откручиваем регулировочную доску ключом на 10 для этого. Это снизит напряжение.

• Притягиваем генератор к блоку двигателя, после чего снимаем ремень, после этого надеваем и натягиваем новую регулировочную гайку.

Замена ремня генератора ВАЗ 2110 (8 клапанов с гур)

• Снимите бачок гидравлической жидкости рулевого управления.
• Ключом на 13 откручиваем гайку крепления генератора. обратите внимание на , что на ВАЗ 2110 с ГУРом регулировочного болта нет, его работу здесь выполняет натяжной ролик.

• Удерживая натяжной ролик в крайнем положении, наденьте деталь для каждого из шкивов, а затем на натяжной ролик. Для этого нужно приложить усилия.

• Натяжение следует производить, когда деталь окажется на всех роликах и шкивах. При помощи рукоятки молотка натяжной ролик следует оттянуть назад и зафиксировать в нужном направлении.

Замена ремня генератора ВАЗ 2110 (16 клапанов с гуром)

В том месте, где генератор находится в машине без гидросистемы, стоит специальный насос на машине с ГУРом, при этом сам генератор несколько выше.

Ремень привода генератора проходит через следующие детали: шкив коленвала, натяжной ролик, вал помпы ГУРа и снова на шкив коленчатого вала.

Процедура замены несколько усложняется тем, что вращение ремня осуществляется вокруг левой опоры двигателя.

• Для замены детали необходимо сначала открутить опору, поднять двигатель на домкрат и только потом снимать.

• Левую опору двигателя необходимо открутить, а затем опустить натяжитель.

• Опорный болт не упадет из-за того, что он опирается на шкив гидравлической ленты.

• Использование для откручивания шкива с храповым механизмом и задира.

• Поднимаем двигатель бутылочным домкратом, не снимая защиты картера.Домбрацию мы выводим через специальную дырочку, которая предназначена для слива масла в обороне. Чтобы край картера был поврежден домкратом, можно участок подставить.

• Если вы поднимите домкрат моторного колеса, вам нужно будет снять защиту с картера. А перед тем, как снимать сменную деталь, нужно предварительно вытянуть гайку из опоры двигателя.
• Теперь вытяните ремень через опору.

Перед приобретением ремня генератора на ВАЗ 2110 необходимо убедиться в наличии 6 потоков, длина которых составляет 1115 миллиметров.Если вы не нашли такой альтернативы, вы можете приобрести аналогичный товар у автомобиля Лада Приора.

• После этого устанавливается новый ремень генератора в обратном порядке.

Бренд хронометража. Установка меток ГРМ на примере двигателей ВАЗ 2110 2111 и 2112

Дорогие друзья, сегодня мы расскажем вам об основах установки меток времени на примере 16 клапанного двигателя ВАЗ. Не секрет, что правильно установленные метки Время — гарантия исправной работы двигателя.Если тегов отображает некорректно нормальную работу Движок исключен. Также важно правильно натянуть ремень, это сильно сказывается на его прочности. Итак, когда же нам придется разобраться с порядком отсчета времени по отметкам? При необходимости замены ремня ГРМ при очередном сервисе по правилам, к тому же ролики в этом случае обязательно поменяются вместе с ремнем. Кроме того, если у нас есть комнатная помпа. Приводной ремень газораспределительного механизма необходимо снять, так как именно он управляет нашей «водяной помпой».Хорошо, если (худший вариант). Мы порвали пояс. Тогда, если «залипший» двигатель — огромная проблема, поршень соответствует клапанам, и хотя бы снятие блока блока с заменой клапанов нам гарантировано. Итак, каковы временные метки и где они применяются. Первый. метки На шкивах распредвалов, как на входе, так и на выпуске:

Знак зажигания на форсунке. Замена ремня грм на мотор 8кл. Зазор между ДПКВ и шкивом зажигания.

Каток замена грМ и выставляю ГРМ брус На видео ВАЗ 2110. 8кл Наша группа в ВК: Instagram :.

Как быстро установить метки ГРМ на ваз 8кл

замена ГРМ на мотор 8 кл. Натяжение роликового ремня отображается неправильно! Все на обратной стороне Надо натянуть.

Они должны совпадать с меткой на валу коленчатого вала, и существует несколько методов расчета этого метки .Снять ременной шкив генератора довольно сложно (он не позволяет увидеть этикетку) и на улице увидеть совпадающие надписи.

При таком совпадении следы поршня находятся в ВМТ (верхняя мертвая точка)

И, наконец, третий вариант установки положения положения коленчатого вала на маховике, их можно увидеть, если снять резину редуктора на коробке передач:

Вот варианты сравнения отметок времени, предлагаем вам пример 1.5 двигателей 16V установлено на ваз 2110 , ВАЗ-2112 и ВАЗ-2111. Если у вас все еще есть вопросы о том, как топтать время на вашем движке. Задайте их на нашем форуме в соответствующем разделе.

Каждый узел и деталь в машине изнашиваются, и ремень газораспределительного механизма не исключение. Чтобы замена проводилась правильно, производитель автомобиля в паспорте указал время износа всех элементов автомобиля. ВАЗ Замена ремня ГРМ 2110 и 2112 по паспорту должна происходить каждые 45 тыс. Км.Конечно, показатель неточный, ведь все зависит от стиля езды, условий эксплуатации и климата. Специалисты рекомендуют проверять ремень каждые 10 тысяч км пробега.

В этом материале мы рассмотрим следующие вопросы:

1. Как происходит отсчет отсчета времени и его элементы;
2. Признаки неисправности ГРМ;
3. Замена на 8- и 16-клапанный электродвигатель.

Полезный совет! Если после 45 тысяч вы провели замену ремня, но при этом он остался в рабочем состоянии, то сразу выбрасывать не стоит.Рекомендуем положить в багажник или в салон, ведь никто не знает, что может случиться с машиной в пути.

Принцип действия и расположение ремня

Этот элемент представляет собой резинометаллический пояс или металлическую цепочку. Впуск топливовоздушной смеси, а также выпуск выхлопных газов — это работа ГРМ. Поломка элемента грозит ремонтными работами, при которых может потребоваться замена даже поршней. Другими словами, ремень ГРМ — это звено между коленчатым валом и распределительным валом.

При замене ремня ГРМ на ВАЗ 2110 или 2112 водителя в первую очередь интересует вопрос расположения этого элемента. Открыв крышку капота, вы сразу обнаружите ремень с зубчатой ​​поверхностью. Его основное отличие от других подобных элементов заключается в том, что ремень охватывает несколько шкивов.

Когда нужно поменять ремень ГРМ

Во-первых, стоит учесть признаки, которые вы можете почувствовать или определить визуально:

• моторного отсека Посторонний шум;
• выхлопные трубы стали черными;
• затруднение при запуске двигателя;
• при работе мотора появляются ощутимые вибрации.

Не всегда эти признаки говорят о неисправности или повреждении ремня ГРМ, но когда они возникают, чтобы привлечь их внимание в первую очередь, именно этот элемент необходим. Для проверки предмета его нужно разобрать: отключается минусовой провод от АКБ, снимается заглушка, затем снимается ремень генератора и шесть болтов, фиксирующих защитный кожух. После этого вы можете оценить состояние элемента.

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется при обнаружении следующих повреждений:

• связка резиновая;
• течи масла;
• наличие потертостей, трещин и складок;
• выпуклости, порезы;
• наличие оборванных ниток.

Процесс замены — подробные инструкции

Разберем варианты с 8- и 16-клапанными двигателями, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов потребуется один и тот же набор инструментов для замены. В список вошли штатные инструменты, которые можно обнаружить в гараже практически у каждого водителя.

Кроме самого ремня ГРМ и ролика на ВАЗ 2110 или 2112, в работе вам понадобятся:

• специальный ключ, регулирующий степень натяжения ролика;
• ключ CAID на «17»;
• ключ на «15»;
• ключ на «10»;
Крепление
• , как альтернатива — мощная отвертка.

Замена на 8-клапанный двигатель

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

1. В первую очередь обесточьте аккумулятор — для этого нужно достать минусовой провод;
2. Открутите болты, удерживающие защитный кожух кожуха ГРМ, после чего снимите кожух;
3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правым колесом;
4. Наша задача — совместить метки на крышке и, соответственно, на шкиве, как указано на всех схемах.Для этого поверните деталь по часовой стрелке;
5. Подойдите к КПП и снимите им заглушку;
6. Нам нужно проверить совпадение метки в этом отверстии;
7. Блокировка маховика — для этого можно использовать установку или мощную отвертку;
8. Теперь вы можете снять шкив генератора MRM;
9. Добрались до гайки, удерживающей ролик ГРМ — ее нужно открутить, но не откручивать;
10. Вот мы и добрались до нужного грампольного элемента ВАЗ 2110 или 2112.Теперь его можно удалить. Все предметы, которые она закрывает, необходимо мыть с помощью моющего средства. После удаления загрязнений участок нужно протереть чистой тряпкой;
11. Далее происходит установка нового ремня ГРМ и ролика натяжителя — в направлении, указанном стрелкой. Иногда бывает, что производитель не указывает стрелки, в этом случае нужно поставить элемент так, чтобы надпись читалась слева направо;
12. Для натяжения нужно вращать ролик против часовой стрелки
13. Следующим шагом является проверка ремня ГРМ и его натяжения.Проверять элемент необходимо при холодном моторе, при этом температура в гараже или боксе должна быть в пределах + 15- + 30С. Запускаем двигатель и проводим осмотр ремня ГРМ.

Если нет лишних звуков, вибраций, то все элементы можно установить обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем в версии, где 8 клапанов.Итак, замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нужно демонтировать защиту ремня. Ее удерживают 6 болтов.
2. Далее нужно снять фишку с датчика коленвала — открутить крепление и достать сам датчик. Для наглядности можете изучить фото.
3. Если самостоятельно разбирать газораспределительный механизм, то наверняка заметили отсутствие одного зубца.Это сделано для того, чтобы датчик мог самостоятельно найти мертвую точку. Также с помощью этой функции можно заблокировать коленвал.
4. Вы можете выполнить блокировку, когда трубка будет помещена в отверстие под датчик подходящего размера. Теперь шкив заблокирован, поэтому его можно безопасно демонтировать.
5. Далее схема работы практически ничем не отличается от снятия 8-клапанного распределительного механизма своими руками — ослабьте крепление ролика и получите неисправный или износной ремень.
6. Установить новый элемент Можно двумя способами: снять натяжной ролик и затем установить с ним ремень или сделать прокрутку распредвала.
7. При установке нового элемента вы можете вернуть все в исходное положение. Начиная с крепления шкива — закручиваем болт и соединяем шестерню — на масляном насосе будут метки. Если они отсутствуют, вы можете изготовить этикетку самостоятельно.
8. Соединять детали нужно аккуратно, так как шестерня распределительного механизма не должна выбиваться.
9. При помощи специального ключа надо натянуть ремень. Такой ключ есть далеко не у всех, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить о гайке, которую нужно плотно затянуть.
10. Проверяя растяжку, резина должна отойти от шестерни, но складок быть не должно.
11. Осталось 2 раза проверить натянутые и убедиться, что этикетки остались на прежнем месте — работа завершена

Как видите, заменить ремень ГРМ ВАЗ 2112 достаточно просто.Главное выделить в это время. Проверяйте газораспределительный механизм каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Своевременная замена Ремень ГРМ предотвратит его поломку и, как следствие, сложный и дорогостоящий ремонт, за которым он последует. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ВАЗ 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч километров, а замену деталей при пробеге 50 тысяч.Не нужно лениться и регулярно проверять состояние ремня ГРМ, что значительно сэкономит вам при последующем ремонте после его обрыва.
Проверить ремень ГРМ ВАЗ 2110, 2112 на возможные дефекты следующим образом. Снимаем защитную крышку, перезарядив 6 болтов и осматриваем. Что искать? Признаками неисправности являются трещины, появление выступающих нитей, износ зубчатой ​​поверхности, сильная выпадение, углубления или различные виды выпуклостей, а также наличие масла на поверхности ремня.При обнаружении вышеперечисленных неисправностей его необходимо заменить. Большинство автовладельцев предпочтут ехать на СТО и там заменять, но если не боитесь трудностей, то приступайте.
Замена ремня ГРМ ВАЗ 2110, 2112 8 клапанов следующим образом:
1. Снимаем защитный кожух, брызговик моторного отсека, а также ремень генератора.

2. Нарисуйте правую сторону, включите 4 или 5 передачу и, вращая колесо, установите поршень первого цилиндра в ВМТ.Для этого табличка на шкиве распределительного вала должна быть совмещена с табличкой на корпусе двигателя.

3. Проверить соответствие маховика.

Если метка на маховике не совпала, то все равно отворачиваемся до совпадения меток на шкиве распредвала и проверяем еще раз.
4. Ослабляем гайку крепления натяжного ролика, а также проворачивая ролик, ослабляя натяжение ремня ГРМ.

5. Снимите ремень со шкива распределительного вала, ролика, а также шкива водяного насоса.

6. Затем снимите шкив генератора. Чтобы открутить крепежный болт, нужно зафиксировать коленвал от прокрутки. Снимаем колпачок в картере и с помощью монтажной и большой отвертки помощник удерживает маховик за зубцы венца.

7. Выверните болт, вытащите его вместе с шайбой и снимите шкив привода генератора.

8. Полностью снимите ремень привода ГРМ с зубчатым шкивом.

9. Перед установкой новой очистить от грязи и смазки все шкивы, а также натяжной ролик.Если замена происходит на 50 тысячах пробега, то меняйте сам ролик.
10. Установка всех деталей привода газораспределительного механизма производится в обратной последовательности. Шкив генератора установлен так, чтобы отверстие 1 приходилось на установочную втулку 2.

11. При установке ремня ГРМ необходимо правильно провести его растяжку (см. Ниже).
12. Проверьте работу стрелы. Если он ощущается, ощущается люфт или следы потока смазки, то натяжной ролик необходимо заменить.
13. Для замены ролика необходимо открутить гайку его крепления, снять шайбу, а затем и ролик.

14. Новый подшипник устанавливается в обратной последовательности, при этом отверстия под ключ должны быть просверлены.

Как натянуть ремень ГРМ ВАЗ 2110,2112

При слишком слабой растяжке возможно запрыгивание зубцов на шкиве распределительного вала, что приводит к нарушению фаз газораспределения. Слишком сильная растяжка чревата быстрым износом подшипников водяного насоса и натяжного ролика.Также нарушение регулировки приводит к быстрому износу ремня ГРМ.
Поверните шкив распределительного вала с двумя зубьями, коленчатый вал в обратном направлении (против часовой стрелки), чтобы натянуть ремень.

Проверить натяжение. Если все правильно, то он должен повернуться на 90 градусов от усилия пальцев, между шкивами, как на картинке:

Если натяжение не совпадает, ослабьте крепежную гайку и поверните ролик против часовой стрелки где-то на 10 градусов, для ослабления — против часовой стрелки.

Следует вращать специальный ключ, а при его отсутствии вставляем в отверстия два сверла и отверткой вращаем в нужную сторону. Удерживая ролик, затяните гайку крепления.

Проверните коленчатый вал на два оборота и проверьте натяжение, как показано на рисунке выше. При необходимости повторяем растяжку.

Провернуть коленчатый вал за шкив распредвала категорически запрещается.

Замена ремня ГРМ на 16 клапанном двигателе проводится в той же последовательности, что и на 8 клапанном

Замена и растяжка ремня ГРМ ВАЗ 2110 8 и 16 клапанов

http: // syt / wp-content / plugins / svensoft-social-share-buttons / images / palaceholder.png.

Самостоятельная замена Ремня ГРМ ВАЗ 2110, 2112 Своевременная замена ремня ГРМ предотвращает его поломку, а значит, и сложный и дорогостоящий ремонт, за которым последует его выполнение. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ВАЗ 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч

Бывший флагман российского автопрома ВАЗ 2110 с двигателем 1.5 16 клапанов. Планируется замена ремня ГРМ после 30 000 км пробега после последней замены. Вскрытие показало, что если бы сегодня их не меняли, то завтра работал бы наш автомобилист. Как правило, мы рекомендуем всем клиентам контролировать состояние ремня не реже одного раза в 5000 или один раз в год. Но зная качество наших запчастей, лучше почаще. На этом двигателе при обрыве ремня сгорают почти все клапана. Статья актуальна для ВАЗ 2112))

Смотрим, запоминаем и не доводим до этого.

Пациент стал уже пяти миллиметров и вообще очень плохо выглядел. Отправляем на доску почета.

А вот и исполнитель торжества.

Снимите амортизатор и гидробак, чтобы в дальнейшем они не мешали.

Ослабляем болт на семнадцать, натяжной ролик сервисного ремня и снимаем последний. Полностью снять он не сможет мешать опоре двигателя.Если ремешок требует замены, необходимо открутить подушку двигателя.

Снимите натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они находятся под шестигранником.

Снимите это.

Снять правое колесо, пластиковый брызговик и слить антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, поворачивая коленчатый вал до совпадения меток на шкивах распределительных валов и защитной крышке ремня ГРМ.

Метки на левый распредвал выпускных клапанов. Ярлык на защитной крышке выделен.

Аналогично впускным клапанам с распределительным валом. Он прав. На его шкиве есть внутреннее кольцо для датчика фазы, поэтому перепутать шкивы очень сложно.

Снимите шкив коленчатого вала. Копируем коленвал с другом. Сажаем в машину и заставляем включить пятую скорость и нажимаем тормоз до упора. А в это время легким движением руки откручиваем болт шкива коленвала.Снимите его и нижнюю защитную крышку.

Видим, что метка на звездочках и прорезь сбоку крышки коленвала совпали.

Ослабляем болты на семнадцать натяжных и резиновый ролик и снимаем ремень ГРМ. После этого сами ролики. Мы все равно их меняем.

Отверните и выкрутите участки распределительных валов и снимите их. Помните, что у правого шкива распредвала с внутренним кольцом для датчика фазы.Картинка должна получиться такой.

Откручиваем все, что держит защитный пластиковый чехол и снимаем последнее. Откручиваем три болта к помпам. Они находятся под шестиугольником.

И достань.

Помпа для шестнадцатиклапанного двигателя немного отличается от обычной для восьмиклапанного. Имеет ушко с резьбой для крепления защитного кожуха.

Смажьте прокладку тонким слоем герметика и установите насос на место.Затяжные болты затянуть. Ставим на место защитный кожух. Проверяем, что взял бы на место, иначе натерет ремень. Если все в порядке, перекручиваем все, что держит и ставим шкивы распредвала и новые ролики.

Проверить совпадение меток на распредвалах и коленвалах. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим надпись слева направо.

Правая, это нисходящая ветвь ремня должна быть в натяжении.Можно повернуть правый распредвал на несколько градусов по часовой стрелке, надеть ремень и повернуть обратно. Таким образом протягиваем нисходящую ветку. На натяжном ролике есть два отверстия для специальных соединений. Найти его можно в любом автомобильном магазине. Цена вопроса 60 руб. Чтобы натянуть ремень ГРМ, вставляем спецпятку и против часовой стрелки крутим ролик. Сколько споров много по поводу натяжения ремня ГРМ, напишите так: натянутый ремешок не должен иметь зазора между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально экспериментировал). Помните: вздернутый ремень сокращает срок службы помпы, а из-за недоделок может быть отремонтирован. (фото внизу)

Проверить все теги. Проверяем коленвал на два оборота и еще раз проверяем метки. Если поршень с клапанами не совпал и метки совпали, то примите мои поздравления. Далее все ставим на место в порядке обратного снятия. Не забываем затягивать болты. Ролик сервисного ремня натягиваем тем же ключом, что и натяжной ролик ремня ГРМ.Залить антифриз и довести машину. Желаем ремню долгих лет службы, но они незабываемо периодически проверяют его, все-таки сделано в России.

А что будет при обрезании ремня мотора 1.5 на 16 клапанов.

Теперь легко поменять ремень ГРМ на шестнадцатиклапанном моторе, любимой десятке.

Видео Замена ремня ГРМ шестнадцатиклапанного 10

Удачи на дорогах! Ни гвоздя, ни жезла.

Расположение меток ГРМ ВАЗ 2110 8 клапанов.Выбор производителя ремня ГРМ

Верхние шкивы не закрепили, и теперь не понятно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может проще доверять всем шкивам на положение НМТ в 1 цилиндре? Если речь идет о 16 клапанах, то настройку меток на ВАЗ-2112 я знаю: эту операцию я проделал на ГРМ 21124. Ну у меня мотор с объемом 1.5. Есть ли отличия?

Выставляйте тимбан теги правильно — иначе засорете клапан!

У двигателя ВАЗ-21124 есть особенность: как бы шкивы не закручивались, это не так. ИЗ Такие шутки не пройдут! Если положение шкивов неплохое, попробуйте надеть ремень и перевести механизм в положение «NTC 1 и 4». А теперь всегда пользуйтесь инструкцией:

Теоретически на ВАЗ-2112 настройки шильдиков проводятся одинаково, про какой именно мотор не идет. Вот фото двигателя 21120.

Как все выглядит на самом деле и в инструкции

Не поленитесь найти смотровое окошко на CATER CARTER.Под заглушкой есть еще один ярлык.

Последнее действие необязательно. А потом выполнить, чтобы не переделывать всю работу «с нуля».

Дополнительная информация:

• Количество зубьев ремня между метками «верхних шкивов» — ровно 16;
• Метка на шкиве коленчатого вала иногда сколы — используйте контроль по методу «1» (фото 1) или «3» (фото внизу).

Разъяснения на ВАЗ-21124

На моторе объемом 1.6 все действия выполняются аналогично описанному выше. Есть одно исключение — шкив привода генератора указан на этикетке на корпусе (см. Фото).

Шкив привода замедлителя, двигатель 21124

Однако, если этой метки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубов. Вместо 21-го должен быть «скип».

Шкивы газораспределительного механизма в любом случае могут вращаться — поршни ни в коем случае не будут работать для клапанов.Сравните, как выглядят поршни двух разных моторов — становится понятно, о чем мы говорим.

Два разных 16-клапанных

Для непонятливых

Количество зубьев на шкиве коленчатого вала — 21, на шкивах распределительного вала — 42. При прокрутке коленчатого вала на 360 градусов распредвалы поворачиваются на 180. В целом полный цикл Работа двигателя состоит из двух оборотов коленчатого вала ( 720 градусов).

Теоретически можно применить альтернативный метод Настройки.Пусть метки распредвалов смотрят строго вниз. Затем следует нарисовать этикетку на шкиве коленчатого вала (не более 1 и 4).

Если нет фиксирующего устройства, можно сделать самому. Даже напоминание подходит для (см. Фото).

Взяли и записали

Желаем успехов.

Проверить синхронизацию на одном видео

4 года назад

Добро пожаловать!
Ремень ГРМ — важная часть газораспределительного механизма, к деталям за ремнем, на самом деле он работает, на данный момент качество ремней другое и цена от этого не зависит, есть Ремни ГРМ хватает на многих по-разному, но все же осмотр ремня Периодически надо сначала и посмотреть, нет ли на нем трещин, следов того, чем он дышал, если ремню ГРМ уделить немного внимания, то вы всегда буду уверен в своей машине.

Примечание!
Заменить ремень ГРМ непросто, особенно для 16 клапанных машин, но все отработано и все возможно, особенно когда под рукой есть необходимый инструмент, и потребуется замена ремня: отвертка, набор ключей, шестигранник » на 5 «и помощник!

Резюме:

Где ремень ГРМ?
Чтобы в ремень, а также в звездочки не попадала грязь и влага, он спрятан под защитной крышкой, которая есть в каждой машине и которая сама закрывает систему ГРМ от этой грязи, на эту крышку обычно монтируется болты или иногда на саморезы, но с головкой под ключ, яркий пример семейства Самара и десятого семейства, с двигателями 2111 (это 8 клапанный, 1.5 инжектор двигателя), там что-то есть винты, кстати сразу хотим вас предупредить, в этой статье ничего про 8-ми клапанные двигатели не будет, так что если вам нужно изучить принцип замены ремень на них, перейдите к статье: «Замена ремня ГРМ на двигателе 2111», в которой все расписано.

Примечание!
Если менять ремень, сразу снимаем крышку, она крепится на пять болтов, но они имеют шестигранные головки, поэтому беру в руки спец.Ключ для этого (шестигранник «на 5») Снимите болты и снимите их (расположение болтов указано стрелками на небольшой фото вверху) и затем снимите верхнюю крышку и чуть ниже будет еще один (нижний), он уже на двух болтах только закреплен, тоже их выворачиваешь и полностью снимаешь с машины чтоб ничего не заморачивалось!

Когда нужно менять ремень ГРМ?
60.000 тыс. Км. Достаточно будет, если есть возможность, если есть желание, можно делать чуть почаще, хуже не будет, только если подземный пояс до вас не достанется, лямки брать не рекомендуем на рынках, на базарах, в подвалах и т.п. Местах берите только в автомагазинах, в качественных автомагазинах, где ремень будет в коробке, тогда он вам протянет не малую жизнь и малейшие перегрузки не сломается.

Ремень все же нужно поменять, если на нем есть видимый износ, а именно: дырки на ремне, трещины, порваны, все это может привести к ремню в ближайшее время, такой ремень необходимо поменять и как только возможно, если нет возможности времени), то машина эксплуатируется с таким повреждением ремня, которое мы не рекомендуем, потому что он порвет ремень, где бы он ни был, и вы будете ждать, а вы не знаете, сколько помощи ( если так получилось, если в городе ситуация намного лучше) ну если хочешь еще покататься, несмотря на повреждение ремня, то дадим пару советов:

1.Старайтесь откручивать двигатель по возможности следующим образом, так как на ремне большие перегрузки и он может в конечном итоге порваться.

2. И попробуйте переключить обороты так, чтобы двигатель попадал в скорость машины так, чтобы таких не было, кушаешь на 4000 тысяч оборотов и включаешь резко пониженную передачу а тут двигатель рев, мотор тормозит и опять же, торможение двигателем сильное. Едет груз, который тоже можно легко сломать и тогда никуда не съешься, так что набери скорость.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) сначала снимите колесо придется, потом усадку (все это надо делать с правой стороны, по ходу движения автомобиля) и в конечном итоге шкив коленвала (большой, маленький не нужно потрогать), как все делать читайте в статье: «Замена сальника коленвала на ВАЗ», после проделанной операции малый шкив останется на коленвале, нужно будет закрепить таким же большим болтом.Прикрепили большой шкив, а потом, поставив на бирки газораспределительный механизм, придется для этого намотать на место большой болт, включить нейтральную передачу, поставить машину на ручник и закрутить этот болт по часовой стрелке, если вы это сделаете. все правильно, при полном ощупывании (а вывернуть его нужно будет) шкив коленчатого вала начнет крутиться, в связи с чем шкивы разбегаются с места (на зачет ремня ГРМ) и вам нужно будет поставьте все шкивы по меткам, подробнее все метки (а их всего шесть, три на шестернях, две на задней крышке механизма и одна наклейка на корпусе масляного насоса) Показываем фото ниже, они все должны совпадать между собой, пока не совпадут с работой, даже не сломаются.

Примечание!
Если так получилось, что ремень порвался, то шкивы распредвала уже так просто не касаются, в этом случае нужно все делать, просто еще и распредвалы нужно будет проверить (они все равно вращаются) , а именно ключ надо будет взять точно так же. Болты, которые закреплены и наматываются на болты, поворачивают шкивы до того, как все метки не будут четкими)!

2) Теперь ослабляем натяжной и направляющий ролик, они ослабляются ими за счет гаек их крепления, после ослабления проворачивая ролики (при необходимости поверните их рукой как следует) и ремень ГРМ можно снимать с шкивы у каждого после снятия проверьте в каком состоянии ролики, при необходимости произведите замену этих роликов на новые.

Примечание!
Кратко о состоянии ролика, и что им нужно, в целом внутри роликов (обоих) есть подшипники, они обслуживаются и работают, но подшипники должны быть в нормальном состоянии, т.е. ролики должны свободно вращаться, без задников в них не должно быть отелей и шума в работе (обычно шум проявляется при работе двигателя, т.е. при повороте роликового ремня, но бывает, что при его повороте также слышен шум, такой фильм подлежит немедленному замена)!

Установка:
1.Установка нового ремня начинается снизу, если точнее, потом его устанавливают в начале шкива коленчатого вала (перед установкой обязательно проверьте шкив по метке, при необходимости сделайте сходиться) и т. Д. по мере увеличения идет вверх, после шкива Коленчатый вал как вы уже поняли ремень на насосе с внешней стороны садиться, затем изнутри он идет под натяжной ролик, а его правая ветвь в это время проходит от внутри направляющего ролика, наверху (Распределительные валы) ремень одевается только на самом конце и на обоих валах нужно попробовать его надеть так, чтобы они не сходили с этикетками (это необходимо), для при этом обычно используются инструменты, которые будут останавливать оба шкива и они точно не вращаются, но если их нет, то учтите факт, а именно, когда ремень снят, шкив, который под действием действия идет на впуск пружины проверяется на один зуб по часовой стрелке , а шкив, идущий на выпуск, под действием этих пружин будет проверяться на один зуб против часовой стрелки, ваши действия такие, взять ключ для поворота шкива распредвала (это обычный отклоняющий ключ «на 17», можно используйте ручку, если она есть в арсенале) и поверните их шкивом, идущим на впуск (он с диском, он еще на фото выше указанной цифрой 7) До меток следите, потом выбираете проход правой ветви наденьте ремень на шкив (см. фото 1) и самое главное следите, чтобы шкив не прыгнул на зубья, после чего аккуратно отдаете шкив в свое Исходное положение (он будет поверните один зуб вправо), сразу потом (тут уже с помощником намного удобнее) поверните другой шкив на такой же ключ (он идет на выпуск) и установите его таким образом, чтобы он был как другой шкив стояла (На одном зубе справа было отклонено от метки), когда это сделано, перекиньте ремень ГРМ на его верхнюю часть (см. фото 2), при этом не следует следить за положениями между шкивами распределительного вала, чтобы шкив не подпрыгивал, когда ремень вы на нем, теперь повернув оба шкива, добейтесь растяжения правой ветви ( при проворачивании шкив коленвала должен стоять на месте) и полностью оденьте ремень ГРМ на всех шкивах (см. фото 3), а затем проверьте, совпадают ли все метки одинаково, если все верно, переходите к регулировке ремня, он есть осуществляется натяжным роликом.Технические характеристики берет. Ключ и они поворачивают ролик (см. Фото 4), но чтобы повернуть его, необходимо ослабить крепежный болт ролика, а после того, как ремень хорошо натянется, болт, который крепит ролик хуже всего до упора и правильность его натяжение проверяется для проверки Chance (чтобы определить усилие) и штангенциркуля, после нахождения этих инструментов плечо нужно будет закрепить с помощью крючка за ручкой удлинителя торцевого ключа, и он будет принимать его, когда инструмент будет готов, приступаем к проверке, для этого в средней части (см. фото 3) Через удлинитель вдавить ремень ГРМ с усилием в 10 кгс и измерить сколько ремня будет иметь 5.Прогиб 4 мм, для определения такого прогиба с точностью до миллиметров вам понадобится штангенциркуль и положить мякоть на шкивы. На фото 3 все очень подробно расписано. Показано, если прогиб не ляжет в норму, то регулировка натяжения ремня используется повторно.

Примечание!
При работе с ремнем ГРМ желательно наличие спец. Инструменты, которые укладывают оба верхних шкива распределительных валов еще до того, как ремень не будет вытащен, с ними будет намного проще установить ремень, так как его просто нужно будет носить и без лишнего мапарака (после одевания правая ветвь должен быть протянут и небольшой участок между шкивами распредвалов, никакой пикантности быть не должно) кстати, если вам что-то непонятно в том, как правильно ремень сидеть следует, вы можете в любой момент увидеть схему, которую мы уже давали ранее (в виде фото он был, на нем изображено как ремень должен быть правильно установлен)!

2.Когда все операции завершены, прокрутите коленчатый вал на два полных оборота, последний оборот, когда вы это сделаете, посмотрите, как все метки сходятся, если все гаснет, ремень установлен правильно, и вы можете установить оставшиеся детали на свои места, если необходимо, снимите и снова установите ремень.

Дополнительный видеоролик:
Наглядный видеоролик, в котором показан процесс замены ремня ГРМ, расположен чуть ниже:

Одна из важных операций Ремень обслуживания считается заменой ремня ВАЗ 2110.Его необходимо проводить своевременно, каждые 50 тысяч км пробега. Увеличивать этот интервал нельзя, это может привести к серьезным последствиям.

Что потребуется для работы?

Самое маленькое, что может случиться, размер ремня увеличится из-за того, что он растянется настолько, что он будет толкать шестерни на один или даже два уровня на зубьях, в то время как фазы газораспределения и двигатель будут работать с сильными перебоями. В худшем варианте дело может закончиться обрывом ремня и погнутыми клапанами.В дальнейшем не будет проводиться периодический визуальный осмотр технического состояния узла, для этого достаточно снять защитный пластиковый кожух. Наличие глубоких трещин на поверхности ремня говорит о том, что вскоре вас могут ожидать неприятности, причем в самый неподходящий момент, поэтому изделие лучше поменять. Стоит осмотреть и рядный ремень генератора ВАЗ 2110.

Рекомендации завода-изготовителя с момента появления ремня ГРМ вместо цепи однозначны:

изделие лучше всего менять с натяжными роликами.ВАЗовская «дюжина» комплектовалась двумя типами двигателей: 8- и 16-клапанным. В первом — один натяжной ролик, во втором — натяжной и опорный. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее вполне можно произвести своими силами, имея необходимый минимум инструментов:

• комплект рожковых и рожковых ключей;
• монтажный;
Отвертка
• ;
• специальный ключ для натяжения ролика или круглых жуков с загнутыми концами;
• домкрат;
• перчатки тканевые;
• тряпка.

Перчатки Fissure лучше использовать в любое время года, они нужны для защиты рук от мелких травм, которые можно получить при ослаблении резьбовых соединений. Ни один автомеханик не знает, как это бывает. Смотровой канал здесь не требуется, но снятие правого колеса вполне может понадобиться при снятии ремня генератора ВАЗ 2110, оснащенного гидроусилителем рулевого управления (ГУР), так что домкрат необходимо иметь.

Описание разборки механизма

Разборка узла ГРМ на ВАЗ 2110 с двигателями 8V и 16V несколько отличается, в случае с 16-клапанным мотором нужно снять некоторые дополнительные детали.Поэтому описание процесса будет вывешено именно для него с оговорками на 8-клапанный агрегат. В самом начале требуется снять защитную пластиковую крышку и для большего удобства снять корпус воздушного фильтра, убрав его в сторону. Внизу, напротив шкива коленвала, установлен датчик. От него нужно отсоединить разъем, открутить и снять сам датчик (в 8-клапанном моторе он не нужен). Далее в обоих типах двигателей нужно повернуть коленчатый вал, чтобы совместить все метки на заглушках шкивов и на корпусе двигателя.Эта комбинация проверяется совпадением метки и прорези на маховике, для этого следует вытащить резиновую заглушку из гнезда на коробке передач.

Осторожно вращая коленчатый вал, совместите все имеющиеся метки на шкивах

Далее, чтобы разобрать механизм и снять ремень ГРМ, потребуется ослабить и снять ремень генератора со шкива. Выполняя эту нарядную операцию, последний следует внимательно осматривать. Не исключено, что он тоже в плачевном состоянии, а параллельно потребует еще и замену ремня генератора ВАЗ 2110.В автомобилях, оборудованных ГУРом, это дополнительная операция, о которой будет рассказано ниже.

Следующим шагом ослабляем и откручиваем болт шкива, который надевается на ремень генератора ВАЗ десятого семейства. Для этого прилагается отвертка или небольшой крепеж коленчатого вала и ослабляется болт накидным ключом, после чего возможно снятие самого шкива. Теперь можно открутить ролик, натяжение ремня ГРМ уменьшится, что позволит открутить и снять опорный ролик.

Важно не потерять специальные шайбы, которые стоят под роликами (в двигателе 8V только одна). Разборка окончена, старый приводной ремень газораспределительного механизма можно снимать.

Первым делом надо еще раз проверить совпадение всех тегов и настроить. Новый ремень ГРМ ВАЗ 2110 начинает изнашиваться на шкивах после установки и прикручивания новых роликов. Операция начинается с нижнего шкива, ремень надевается на него, совмещая зубья, а затем с небольшим натяжением и на два верхних шкива так, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив).Удерживая ремешок в легком весе, к нему с роликом перемещается специальный ключ, обеспечивающий растяжение ремня вместе с ним. Положение ролика фиксируется гайкой. Теперь ключ делает два полных оборота коленвала и еще раз проверяем совпадение меток на шкивах распредвала и маховика. Если метка на шкиве распределительного вала ушла в ту или иную сторону на пару миллиметров, то это допускается. Окончательно проверяется натяжение ремня, после чего можно собрать в обратном порядке и запустить двигатель, на этом замена ремня ГРМ на ВАЗ «дюжина» завершена.

Несколько слов о приводном ремне генератора. Часто имеет смысл поменять и его вместе с ГРМ, тем более что цена на этот расходник небольшая. Есть только нюансы разборки узла в том случае, когда машина оборудована ГУРом. Когда его нет, достаточно открутить один болт крепления генератора, сдвинуть его в сторону блока цилиндров и ремень можно снимать. Размер такого ремня тоже разный, его длина 1115 мм.

На автомобилях с гуром генератор не двигается, а натяжение обеспечивает специальный ролик, например в приводе газораспределительного механизма. Поэтому для замены ремня ВАЗ десятого семейства от ГУРа необходимо ослабить болт ролика, после чего натяжение уменьшится, и можно будет снимать ремень со шкивов. Нюанс в том, что полностью вытащить его не получится, нужно открутить опору двигателя и домкратом поднять сам агрегат.Это можно сделать, сняв правое переднее колесо. Только после этого можно будет полностью снять ремень привода генератора.

Новый продукт заправляет обратно таким же образом и надевает шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, а носить ремень на шкивах не очень удобно и придется потратить некоторое время. Сборка производится в обратной последовательности, по окончании процесса с помощью ролика натягивают ремень.

Такие относительно простые процедуры вполне способен выполнить любой автомобилист самостоятельно, без привлечения специалистов.

Автомобиль ВАЗ 2110 пользуется серьезным спросом у отечественных покупателей. Это достаточно надежный, в меру мощный продукт Концерна АвтоВАЗ.

Причины обрыва пояса

Одна из частых проблем модели — выход из строя ремня ГРМ. Причины могут быть разные:

• Простой износ, вызванный длительной эксплуатацией автомобиля;
• Регулярные повышенные нагрузки, при которых двигатель должен работать в интенсивном режиме;
• Механическое повреждение в результате неправильной эксплуатации или полученное при ремонте других узлов;
• Заводской брак.

Несмотря на причины проблемы, ее необходимо устранить.

Со временем растягивается настолько, что происходит скачок зубьев шестерни на 1-2 уровня. Таким образом нарушается фаза газораспределения, возникают перебои в работе двигателя. Но это лучший сценарий развития ситуации. Хуже всего, когда ремень порвался, а клапаны погнулись.

Помощь в выборе ремня и роликов ГРМ

Качество выбранных на замену роликов и ремней и ремней зависит от надежности, эффективности и продолжительности работы двигателя.

Как показывают исследования, стоимость ремня колеблется от 450 рублей, а ролики обойдутся вам минимум в 600 рублей.

Покупая запчасти, ориентируйтесь на мнение владельцев автомобиля ВАЗ 2110. Есть много форумов. Также проконсультируйтесь со специалистами по сотне. Они смогут дать профессиональный совет или даже заказать для вас качественные комплектующие.

Опросы владельцев Творения АвтоВАЗа, а именно ВАЗ 2110, показали, что наиболее востребованными ремнями являются изделия производства следующих фирм:

• Ворота;
• Bosch;
• Крафт;
• Power Grip;
• Dayco;
• CONTITECH.

Что касается роликов, то здесь лучше обратить внимание на такие марки:

• Ворота;
• Power Grip;
• Dayco;
• Marel.

Конечно, выбор сугубо индивидуальный и зависит от финансовых возможностей и доступного ассортимента отдельно взятого магазина. Но если в вашем городе нет необходимых элементов, их всегда можно заказать через Интернет. В настоящее время это не проблема.

1. Ваша основная задача как автовладельца заключается в периодическом визуальном осмотре агрегата.
2. Помимо замены элемента, необходимо одновременно заменить натяжные ролики.
3. ВАЗ 2110 — с 8 и 16 клапанами. От этого зависит процесс замены. Таким образом, в 8-клапанном установлен один натяжной ролик, а 16-клапанный поддерживается и натягивается.

Заменить ремень ГРМ десятками не составляет труда. Не обязательно обращаться к специалистам. Вполне возможно обойтись своим собственным.

Набор инструментов

Для выполнения работ по замене ремня ГРМ вам потребуется:

• Набор ключей — рожковых и рожковых;
• Монтажный;
• Набор отверток;
• Специальный ключ, которым натягивается ролик, или простые плоскогубцы с изогнутыми кольцами;
• Домкрат автомобильный;
• Ребра, защитные перчатки.

Многие игнорируют советы по использованию перчаток. Особенно летом, когда жарко. Но они нужны для защиты от травм.

Необходимость в смотровой яме отсутствует. Вам нужно будет снять правое колесо, чтобы снять ремень ГРМ, если ваша дюжина оснащена гидравлической жидкостью. Так что без домкрата не обойтись.

Проверка состояния ремня

Для начала вспомним, что проверять состояние ремня нужно один раз в год или каждые 10-15 тысяч километров пробега.Замена проводится через каждые 50 тысяч километров пробега.

Чтобы изучить состояние элемента, выполните следующие действия:

• Снимите заглушку с передней защитной крышки ГРМ;
• Снимите ремень генератора, чтобы он не мешал;
• Откручиваем шесть болтов, которыми будет сниматься крышка;
• Откройте доступ к ремню и прочтите его.

Если вы заметили один из следующих моментов, непременно приступайте к замене ремня:

• Элемент имеет выпуклости или разрезы;
• Появились замученные темы, следы связки;
• Образовались водоросли, трещины или складки;
• Утечка масла.

Замена ремня

Замена ремня ГРМ описывается отдельно, в зависимости от того, сколько клапанов у ВАЗ 2110 — 8 или 16. Ремонт своими руками Узел на 8-клапанном двигателе считается попроще, хотя с 16-клапанным серьезных проблем у вас возникнуть не должно. .

8-клапанный

Последовательность работ будет следующая:

1. Отсоедините аккумулятор, сняв минусовой провод;
2. Выкрутите болты крепления кожуха защитного ремня;
3. Снимите эту защитную крышку;
4. Снимите переднее колесо со стороны пассажира, одновременно сняв брызговики и защиту моторного отсека;
5. Шкив генератора прокрутите по часовой стрелке, чтобы метки на крышке и шкиве совпали;
6. Снимите защитную заглушку с коробки передач и в образовавшееся отверстие отложите до совпадения контрольных меток;
7. С помощью металлической отвертки или другого предмета нужно заблокировать маховик;
8. После этого можно открутить и снять шкив генератора;
9. Сделайте несколько оборотов, чтобы ослабить гайку, удерживающую ролик натяжителя ремня;
10. Снимите старый ремень.Вы ему больше не понадобитесь, поэтому смело отправляйте его на свалку;
11. Помещение необходимо очистить, обезжирить. Для этого идеально подходит Белый Дух;
12. После стирки все сливаем сухой чистой тряпкой;
13. Установите новый ролик, ориентируясь по направлениям. Если они отсутствуют, то учитывайте надпись. Он должен располагаться слева направо, то есть его можно было легко прочитать без проблем;
14. Чтобы натянуть ремень, поверните ролик против часовой стрелки;
15. Проверить правильность размещения всех этикеток и степень натяжения ремня;
16. Степень сжатия следует проверять на холодном двигателе и при температуре воздуха в пределах 15-30 градусов Цельсия;
17. Включите мотор и включите рабочий агрегат, проверьте, все ли у вас правильно установлено;
18. Если звук нормальный, значит установка произведена правильно;
19. Соберите снятые предметы в обратном порядке.

16-клапанный

На ВАЗ 2110 ставятся моторы двух типов — с 8 и 16 клапанами. При этом замена на 16-клапанную считается более сложной. Опытные мастера уверяют, что для качественного переключения передач ремня ГРМ достаточно, чтобы приложить чуть больше усилий и внимания.

Следовательно, в этом случае работы должны выполняться следующим образом.

1. Снимите шесть гаек, удерживающих защитную крышку. Снимите защитную крышку.
2. Освободите датчик коленчатого вала.
3. Найдите участок на шкиве, на котором нет зубьев. Он будет выполнять функцию ориентира для определения верхней мертвой точки.
4. Установите поршень первого цилиндра так, чтобы он находился в верхней мертвой точке.
5. Совместите шкив и датчик коленчатого вала, заблокируйте шкив, отвинтите и снимите его.
6. Затем ослабьте гайку, которая находится на ролике-натяжителе.
7. Снимите старый ремень, а также снимите ролик натяжителя.
8. Освободившееся пространство очистить от грязи, масла, протереть сухой тряпкой.
9. Установите новый ремень, закрепите шкив болтами. Рекомендуется одновременно заменить и сам ролик.
10. Убедитесь, что метки ремня и привода совпадают, как и метки на приводной шестерне GEM.
11. Натяжение ремня с помощью роликового натяжителя.
12. Проверить эластичность после растяжки.
13. Сделайте два полных оборота коленвала, чтобы проверить качество сборки.
14. Убедитесь, что метки совпадают, после чего шкив можно устанавливать на место.
15. Включите двигатель, проверьте правильность установки, затем установите задний корпус.

Видео по замене ремня ГРМ на ВАЗ 2110

Как видите, произвести полную замену ремня ГРМ на автомобиле ВАЗ 2110 вы можете без посторонней помощи. Конечно, если нет опыта, нет времени или желания ремонтировать самостоятельно, обратитесь к проверенным станциям технического обслуживания.Они произведут замену быстро и качественно, но за их услуги придется заплатить.

Вопрос как заменить на ВАЗ 2110 8 клапанный ремень своими руками возникает постоянно, так как такая процедура на СТО стоит дорого. Следует знать, что деталь представляет собой изделие, основная задача которого — передача вращения от коленчатого вала к распределителю. Кроме того, в системе задействован и водяной насос, который также входит в систему.Внутренняя поверхность ГТО оснащена зубчиками, шаг между которыми меняется в зависимости от разновидности модели автомобиля. Для обеспечения необходимого напряжения устройство оснащено системой натяжения в виде ролика.

Причина замены ремня ГРМ

Замена ремня ГРМ ВАЗ 2110 8-ми клапанная форсунка проводится после пробега автомобиля от 65 до 75 тыс. Км. Иногда номер меняется. Это зависит от условий эксплуатации.

Причины, приводящие к необходимости замены:

• работа в условиях резких перепадов температур;
• наличие в продукте машинного масла, обладающего коррозионным действием;
• проблемы в натяжном ролике;
• подал насос.
• произошел естественный износ изделий;
• обеспечивает отказ элемента ввиду повышенных нагрузок;
• механическое повреждение при ремонте;
• брак в производстве.

Автомобиль ВАЗ не может допускать звеньев звеньев. Это становится причиной плохой работы газораспределительной системы. Существует опасность обрыва ремня.

Часто возникает вопрос: как заменить клапаны ремня ГРМ на ВАЗ 2110 8. Главное, чтобы такую ​​процедуру нужно было производить своевременно, ведь при спешке клапана гнутся.На эту модель производитель не наносит особых протестов на поверхность поршней, которые бы устранили эту проблему. Допускается их изготовление своими руками. Однако в такой работе необходимо иметь опыт, иначе возникает нарушение компрессии.

Перечень повреждений ремня ГРМ на ВАЗ 2110

Замена ремня ГРМ ВАЗ 2110 8-ми клапанная форсунка осуществляется своими руками:

1. В результате повышенного натяжения поверхность начинает трястись.Появляются пробелы.
2. Если изделие было слабо растянуто, это приводит к порезанию на зуб. В такой ситуации замена ремня ГРМ 8 клапанов на ВАЗ 2110 требуется немедленно.
3. Зубы сильно изношены. Это тоже следствие плохой регулировки натяжения.
4. Поверхность изделия покрыта небольшими трещинами. Это так из-за его длительного перегрева или переохлаждения.
5. Иногда место износа — это промежуток между зубьями. Это также результат плохого натяжения ремня.
6. Если двигатель постоянно вытекает из ремня, значит, продукт снимается. Затем нужно найти и устранить место утечки. Ремень ГРМ заменен на новый.
7. На ВАЗ 2110 8 клапанов меняют ремень ГРМ, если был перекос, когда он был разрешен. Это наблюдается по его торцевому износу.

При управлении автомобилем необходимо постоянно прислушиваться к шуму. Когда он отчетливо слышен в районе двигателя, это означает, что нужно остановиться и натянуть ремень.

В некоторых случаях зуб прыгает. Об этой проблеме подается сигнал от датчика. Требуется остановить и провести следующую регулировку привода.

Выбор производителя ремня ГРМ

Зная, как заменить клапаны ремня ГРМ на ВАЗ 2110 8, нужно сделать его более правильный выбор. Размер ремня ГРМ ВАЗ 2110 на 8 клапанов подбирается при расчете количества зубьев. Их количество должно соответствовать числу 136.Ширина привода 25,4 мм.

К наиболее представительным фирмам относятся: Gates, Bosch,

Перед выбором продукции проводится ее визуальный осмотр на предмет дефектов. Заодно исследуем наличие лыски натяжных роликов. При необходимости его следует заменить на них. Также есть компании, производящие качественную продукцию: Gates, Power

Визуальная проверка ремня

Перед заменой ремня ГРМ на ВАЗ 2110 8 клапанов необходимо произвести его осмотр.Проходит после пробега 15 тыс. Км.

Для этого подготовьте инструменты:

Проверить следующие пункты:

1. На передней защитной крышке ГРМ есть специальная заглушка, которую снимают.
2. Со шкива генератора снимается планка. Это важно для удобства работы.
3. Крышка ГРМ держится 6 болтами, которые нужно открутить.
4. Ремень открывается. Он визуально осматривает.

Замена ремня ГРМ ВАЗ 2110 на 8 клапанов форсунки проводится в том случае, когда все дефекты хорошо видны.

Процесс снятия старого ремня

Чтобы понять, как поменять ремень ГРМ на ВАЗ 2110, нужно изучить инструкцию.

Этапы процесса замены программного продукта:

1. От аккумулятора отключается провод, ведущий к земле.
2. Ремень генератора снят.
3. Поршень цилиндра № 1 поднимается вверх. Обязательно снимите правое колесо впереди. Установка меток ГРМ ВАЗ 2110 на 8 клапанов происходит путем прокрутки коленвала в сторону движения по часовой стрелке.Выполнено совмещение штампов шестерен распредвала со специальными усами, расположенными на задней крышке ГРМ.
4. На шкиве привода генератора откручивается и снимается болт. Обязательным условием является стопка коленвала. Для этого потребуется как минимум два человека. Один занимается удержанием коленчатого вала от возможного проворачивания. Другой, из картера сцепления, вынимает пробку и откручивает болт крепления шкива, который снимается. Сразу идет проверка совпадения риса на маховике и прорези картера.
5. Для ослабления гайки крепления гайки берется ключ размером 17. С его помощью ролик немного поворачивается, чтобы уменьшить натяжение ремня.
6. Есть удаление хронометража таймингов.

Установка нового ремня

Установка ремня ГРМ ВАЗ 2110 8 клапанов состоит из следующих этапов:

1. Имеется фиксация натяжного ролика. Сразу обращает на себя внимание расположение ям под ключ.Их отправляют на улицу.
2. Для проведения регулировки ремня ГРМ ВАЗ 2110 8 клапанов необходимо надеть его на шкив коленчатого вала. Система охлаждающей жидкости и натяжной ролик превращаются в одну систему. Важно понимать: как натянуть ремень ГРМ на ВАЗ 2110. Для проведения этой работы используется отвертка. Его необходимо установить между штырями, которые вкручиваются в видео. Рычаг выносится роликом против направления движения по часовой стрелке.Затем ремень натягивается на шкив.
3. Гайка натяжного ролика возвращается на место и болт шкива генератора.
4. Теперь коленчатый вал поворачивается на 2 оборота по часовой стрелке. Шильдики коленвала и распредвала совмещены. В случае несовместимости этикеток вся операция повторяется.

Далее необходимо отрегулировать натяжение ремня. Вращательные движения коленчатого вала ведутся против направления движения по часовой стрелке.Нормальное напряжение 1,5-2 кг. При отсутствии специального прибора проводится ручной метод проверки. Свободный участок ремешка обхватывают двумя пальцами: большим и указательным. Сил должно хватить на разворот ремня на угол 90 градусов.

Зная, как установить ремень ГРМ на ВАЗ 2110 8 клапанов своими руками, нужно проверить качество проделанной работы. Это запускает двигатель и слушает. Не должно быть постороннего шума. Их наличие говорит о сильной растяжке. Для этого ослабляют крепление ролика, и он прокручивается с левой стороны на 10-15 градусов.Поле этой системы фиксировано.

Регулировка ГРМ ВАЗ 2110 8 клапанов. Установка нового ремня

Замена ремня ГРМ совсем не сложная и вы отлично справитесь с этим делом самостоятельно, без помощи автомастерских, тем самым сэкономив деньги из своего бюджета. Кроме того, вы получите бесценный опыт, который пригодится вам в будущем.

Ремень ГРМ представляет собой замкнутое резиновое кольцо, размер которого зависит от типа, а также от модели двигателя.С внутренней стороны ремня по всему периметру имеются насечки.

Ремень подлежит замене по документации через:
— 75 т.км на двигателе 8кл
— 45 т.км на двигателе 16кл

Быстрый износ ремня обычно означает неисправность системы газораспределения. Причины влияния необходимо выявить и устранить.

Анализ повреждений ремня ГРМ

1. Если ремень ГРМ слегка поврежден или полностью порван и при этом изношен шнур, то, скорее всего, причиной этого является перенапряжение.

2. Отсутствие одного из зубцов свидетельствует о плохом натяжении ремня.

3. Отсутствие или высокий износ зубьев ремня, в свою очередь, свидетельствует о неправильном натяжении.

4. Треснувший ремень ГРМ свидетельствует о сильном перегреве или переохлаждении.

5. Если между зубьями виден износ, скорее всего, ремень неправильно натянут. (слабый или сильный).

Возможно, что при слабом натяжении ремня ремень перескочит через зуб, в этом случае загорается «CHECK», а затем гаснет.Это сигнализация датчика положения распределительного вала.

6. Промасленный ремень ГРМ показывает, что в каком-то месте подтекает масло из двигателя. В этом случае нужно заменить ремень и поискать утечки.

7. Заметный износ концов указывает на угловое или параллельное смещение ремня.

8. Чрезмерный шум указывает на чрезмерное или недостаточное натяжение ремня. Эту проблему следует немедленно устранить, чтобы не порезаться зубьями и не порвать ремень.

Замена ремня ГРМ на ВАЗ 2114 2110 8 клапанов

Вам понадобится:

1.Гаечный ключ на «17».
2. Ключ находится на «15».
3. Съемник стопорного кольца.
4. Мощная отвертка или монтировка.
5. Ключ для регулировки натяжного ролика
При выполнении работ используйте перчатки.

В этом видео показана замена ремня ГРМ на ВАЗ 2114

1. Отсоедините отрицательный провод от аккумуляторной батареи.

4. Ключом на 15 отверните болт крепления ролика, затем немного поверните натяжной ролик, чтобы натяжение ремня газораспределительного механизма уменьшилось.

5. Выпрямите (снимите) ремень со шкивов: распределительного вала, холостого шкива и зубчатого шкива водяного насоса.

6. Зафиксируйте коленчатый вал (монтировкой или отверткой) и открутите болт крепления ведущего шкива генератора. Это действие лучше всего делать с помощником. Первый удерживает коленчатый вал за зубья кольца маховика монтировкой, второй вынимает заглушку из картера сцепления и откручивает болт крепления шкива.

7.Гаечным ключом на «17» открутите болт крепления шкива коленчатого вала, затем снимите его вместе с шайбой.

8. Затем снимите шкив привода генератора с коленчатого вала.

9. Снимите шайбу привода ремня ГРМ со шкива, после чего можно будет снять ремень со шкива коленчатого вала.

Установка ремня ГРМ

Все делается в обратном порядке.

1. Ошибиться при установке ведущего шкива генератора практически невозможно, в нем есть выемка, если она не совпадает с которой не встанет на место.

2. При установке ремня следите за натяжением приводного ремня.

3. После установки ремня затяните его до штатного

Ремень ГРМ натягивается следующим образом:
После установки специального ключа в отверстия на внешней стороне ролика поверните его против часовой стрелки до тех пор, пока вырез на внешнем диске не совпадет с прямоугольным выступом на внутренней втулке ролика.

Это нормально, если по середине ремень можно закрутить почти на 90 градусов.Если он слишком затянут, то вы не сможете повернуть его вручную на этот угол. Если ремень не дотянется, он ударится о защитный кожух (крышку) и будет болтаться.

4. Гаечным ключом на «15» необходимо затянуть болт крепления натяжного ролика.

5. Если после замены ремня ГРМ при работающем двигателе наблюдается повышенный шум, то, вероятно, неисправен роликовый подшипник.

6. Для проверки снимите ролик, а затем медленно, вращая его, проверьте, нет ли люфта или заедания.

7. Если вы обнаружите люфт в натяжном ролике, или он замедляется при свободном вращении, или физически поврежден, замените ролик.

Верхние шкивы не зафиксированы и теперь неясно, как их обнажить. Метки на шкивах не «указывают» точно в одном направлении. Может, проще в 1-м цилиндре повернуть все шкивы в положение ВМТ? Если речь идет о 16 клапанах, то маркировка на ВАЗ-2112 мне знакома: эту операцию я проделал на ремне ГРМ 21124.Ну у меня мотор объемом 1.5. Есть ли отличия?

Установите метки ГРМ правильно — иначе погнут клапаны!

У двигателя ВАЗ-21124 есть особенность: как ни крути его шкивы, он не крутится. ИЗ такие приколы не пройдут! Если положения шкивов не слишком сбиты, попробуйте надеть ремень и повернуть механизм в положение «ВМТ 1 и 4». И впредь всегда пользуйтесь инструкцией:

Теоретически на ВАЗ-2112 маркировка проводится одинаково, вне зависимости от того, о каком моторе идет речь.Вот фото двигателя 21120.

Как все выглядит на самом деле и в инструкции

Найдите смотровое окошко на картере коробки передач. Под заглушкой есть еще одна отметка.

Последний шаг не обязателен. И делают это, чтобы не переделывать всю работу с нуля.

Дополнительная информация:

• Количество зубьев ремня между метками «верхних шкивов» равно 16;
• Метка на шкиве коленчатого вала иногда рвется — используйте контроль по способу «1» (фото 1) или «3» (фото внизу).

Разъяснения на ВАЗ-21124

На двигателе объемом 1,6 все действия выполняются аналогично указанному выше. Есть одно исключение — шкив привода генератора выставляется по метке на кожухе (см. Фото).

Шкив привода генератора, двигатель 21124

Однако, если этой отметки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Шкивы ГРМ можно вращать как угодно — поршни ни в коем случае не будут касаться клапанов.Сравните, как выглядят поршни двух разных моторов — становится понятно, о чем мы говорим.

Два разных 16-клапанных клапана

Для тех, кто ничего не понял

Количество зубьев на шкиве коленчатого вала — 21, на шкивах распределительного вала — 42. При повороте коленчатого вала на 360 градусов распредвалы поворачиваются на 180. Как правило, полный цикл двигателя состоит из двух оборотов коленчатого вала (720 градусов).

Теоретически можно использовать альтернативный метод настройки.Следите за тем, чтобы метки шкива распределительного вала указывали прямо вниз. Тогда метка на шкиве коленчатого вала должна быть направлена ​​вверх (ВМТ 1 и 4).

Если фиксирующего устройства нет, его можно изготовить самостоятельно. Даже съемник для (см фото) подойдет.

Взял и отремонтировал

Желаем успехов.

Проверка меток времени на одном видео

Проверяйте состояние ремня ГРМ каждые 10-15 тысяч пробегов. Внимательно осмотрите его на предмет трещин.
Следите за натяжением ремня. Обрыв ремня приводит к дорогостоящему ремонту — цена вопроса от замены клапанов до капитального ремонта двигателя. Ремень рекомендуется менять каждые 50-60 тысяч километров.
Для ВАЗ 2110 используются 8-16-клапанные двигатели. Ремень ГРМ ВАЗ 2110 (8 клапанов) заменить проще, но это не значит, что ремень ГРМ ВАЗ 2110 (16 клапанов) нельзя заменить самостоятельно.
В наших инструкциях показаны оба варианта.

Рассмотрим замену ремня ГРМ ВАЗ 2110 (8 клапанов без ГУР)

Начинаем замену

• Начинаем с откручивания двух болтов передней защиты.

• Затем откручиваем гайку по центру.

• Снимите защитную крышку ремня газораспределительного механизма.

• Снимаем правое колесо и защиту за ним. Шкив генератора поворачиваем головкой 19, вращаем по часовой стрелке.

• Закручиваем шкив до совпадения меток на крышке и на шкиве.

• Снимите заглушку с верхней части коробки передач.

• В отверстии проверьте совпадение меток.

• Блокируем вращение маховика вставив отвертку в отверстие.

• Затем снимаем сам шкив генератора 19 головкой.

• Вытаскиваем шкив и откладываем в сторону.

• Отверните гайку ролика натяжителя с помощью ключа на 17.

• Вытаскиваем старый ремень ГРМ.

• Открутите ролик натяжителя и замените его новым.

• Не забудьте установить под каток специальную шайбу.

• Теперь надеваем новый ремень ГРМ и с помощью ролика стягиваем его.

• Проверка расположения этикеток. Все должно оставаться на месте.Продолжаем сборку в обратной последовательности.

• Проверяем натяжение откручивая ремень. Следим, чтобы он не был перетянут.

Замена ремня ГРМ ВАЗ 2110 (8-ми клапанная газораспределительная система) завершена. Запустите двигатель и дайте ему поработать. Внимательно посмотрите на работу ремня ГРМ.
Если все в порядке, защита от износа. Вся процедура заняла около 30 минут.

Замена ремня ГРМ ВАЗ 2110 (16 клапанов)

Не все знают, как заменить ремень ГРМ своими руками. На 16-ти клапанной они меняются по-другому.
Снимите защитную крышку ремня газораспределительного механизма.

• Удалите «фишку» с датчика коленвала, открутите болт и снимите датчик.

Отсутствие одного зуба на шкиве позволяет датчику коленчатого вала определять верхнюю мертвую точку (ВМТ), а также служит для блокировки коленчатого вала при отвинчивании и затяжке болта шкива.

• Совместите шкив с отверстием для датчика коленчатого вала. Вставьте трубку подходящего размера в отверстие для датчика. У вас может быть другой подходящий объект — шестиугольник как на фото. Блокируем шкив, откручиваем и снимаем.

• Ослабляем натяжение ремня ГРМ откручивая гайку натяжителя и снимаем ремень.

• Вставляем новый ремень (либо прокручивая правый распредвал ключом, либо сняв ролик натяжителя, как вам удобнее).

• Закручиваем болт крепления шкива и совмещаем метки шестерни привода ремня ГРМ. Если на корпусе масляного насоса отметки нет, выставляем по отметкам на маховике, потом сами делаем отметку зубилом на маслонасосе, для удобства.

• Совмещаем метки на шкивах распредвалов, проверяем совпадение меток на шестерне ременного привода (они тоже должны совпадать).

• Натягиваем ремень роликом — натяжителем, при помощи специального ключа.При отсутствии ключа затяните его двумя гвоздями и вставленной между ними отверткой (монтировкой).
  Или вилкой, полностью удалив два средних зуба, а два внешних укоротив пополам и загнув. Не забудьте затянуть гайку натяжителя.

• Проверьте натяжение пальцем.

• Проверяем коленвал на два полных оборота и еще раз проверяем все метки, если они совпадают, прикручиваем шкив на место. Если нет, повторите шаги 6–9.
• Ставим все на место, не забывая датчик коленвала, и можно заводить двигатель.

Итак, мы завершили замену ремня ГРМ ВАЗ 2110 (система ГРМ 16). Как видите, это немного дольше, но не намного сложнее.
Вы также можете найти обучающее видео, выполнив поиск:
ВАЗ 2110 16-ти клапанный замена ремня ГРМ
Ваз 2110 8-ми клапанный замена ремня ГРМ

В зависимости от того, что вам нужно.

Замена ремня генератора ВАЗ 2110 (8 клапанов без ГУР)

Совет:
Если вы слышите свист, исходящий из-под капота автомобиля при трогании с места, этот свист издает ремень генератора при слабом натяжении.Его необходимо подтянуть, если нет возможности, заменить.
Если лампочки на панели приборов ВАЗ 2110 меняют яркость при нажатии на педаль газа, ремень генератора нуждается в натяжении.

Проверка натяжения ремня генератора

Чтобы проверить натяжение ремня генератора, надавите на ремень большим пальцем. Если прогиб превышает 10-15 мм, ремень необходимо натянуть или заменить, если дальнейшее натяжение невозможно.
Замена ремня ГРМ ВАЗ 2110 (двигатель 8 клапанный без ГУР) очень проста, следуйте нашей инструкции:

• Используя ключ на 13, ослабьте гайку, крепящую генератор к монтажной пластине.

• Ключом на 10 открутите регулировочный болт, тем самым ослабив натяжение ремня.

• После перемещения генератора к блоку двигателя снимите ремень.

• Затем надеваем новый ремень и стягиваем его регулировочной гайкой.

Замена ремня генератора ВАЗ 2110 (8 клапанов с ГУР)

• Снимите бачок для жидкости гидроусилителя руля (гидроусилитель руля — гидроусилитель руля).
• Как и в предыдущем варианте, отверните гайку крепления генератора ключом на 13.

Внимание! На ВАЗ 2110 с ГУР нет регулировочного болта. Его функцию выполняет натяжной ролик.

Ослабляем ролик натяжителя, и снимаем ремень генератора со шкивов. Для этого вам придется снять двигатель с опоры.
Выкрутите подушку крепления и поднимите двигатель на домкрате.Вытаскиваем ремень через образовавшуюся щель.
Сборка осуществляется в обратном порядке.
Необходимо в крайнем положении зажать натяжной ролик, натянуть ремень на все шкивы и только потом на натяжной ролик. Придется немного поработать.
Когда ремень натянут на все ролики и шкивы, происходит натяжение. Рукояткой молотка потяните натяжной ролик в нужное положение и зафиксируйте.

Замена ремня генератора ВАЗ 2110 (16 клапанов с ГУР)

• Если на автомобиле есть генератор без гидроусилителя руля, то насос гидроусилителя устанавливается на автомобиль с гидроусилителем рулевого управления.А сам генератор выше.
• Ремень привода генератора проходит через шкив коленчатого вала, промежуточный шкив, вал генератора, вал насоса гидроусилителя рулевого управления и снова на шкив коленчатого вала.
• Таким образом, процедура замены осложняется вращением ремня вокруг левой подушки двигателя.
• Для замены ремня открутите опору, поднимите двигатель домкратом и только после этого снимите ремень.

• Отвинтите левую подушку двигателя, затем отпустите натяжитель ремня генератора.

• Опорный болт не падает, потому что он упирается в шкив рулевого управления с гидроусилителем.

• Откручиваем шкив храповиком и отверткой.

• Поднимаем мотор бутылочным домкратом, не снимая защиту картера. Запускаем домкрат через маслосливное отверстие в защите. Чтобы не повредить домкратом край картера, подставляем деревяшку.

Чтобы поднять двигатель с помощью колесного домкрата, снимите крышку с картера и снимите гайку с подушки двигателя перед снятием ремня генератора.

• Теперь вытаскиваем ремень через опору.

Совет:
Перед приобретением ремня генератора на ВАЗ 2110 убедитесь, что он имеет 6 потоков и длину 1115мм, если не нашли, можете приобрести аналог — ремень генератора для автомобиля Лада-Приор. с кондиционером, каталожный номер: 2110-1041020.

Установите ремень генератора в обратном порядке.

Своевременная замена ремня ГРМ предотвратит его поломку, а значит, и сложный и дорогостоящий ремонт, который обязательно последует.Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ваз 2110, 2112 эту проверку нужно проводить при пробеге через каждые 15 тысяч километров, и замене деталей при пробеге 50 тысяч. Не нужно лениться и регулярно проверять состояние ремня ГРМ, что сэкономит вам значительную сумму на последующий ремонт после его обрыва.
Проверяем ремень ГРМ ВАЗ 2110, 2112 на возможные дефекты следующим образом.Снимаем защитный кожух, предварительно открутив 6 болтов, осматриваем. Что вам следует искать? Признаками неисправности являются трещины, выступающая резьба, износ зубчатой ​​поверхности, сильное истирание, вмятины или разного рода выпуклости, а также наличие масла на поверхности ремня. При обнаружении вышеуказанных неисправностей его необходимо заменить. Большинство автовладельцев предпочтут съездить на СТО и произвести замену там, но если вы не боитесь трудностей, то приступим.
Заменяем ремень ГРМ ВАЗ 2110, 2112 8 клапанов следующим образом:
1. Снимаем защитный кожух, брызговик моторного отсека, и ремень генератора.

2. Домкратом правую сторону, включите 4-ю или 5-ю передачу и, вращая колесо, установите поршень первого цилиндра в ВМТ. Для этого метка на шкиве распределительного вала должна совпадать с меткой на корпусе двигателя.

3. Проверить совпадение меток маховика.

Если метки на маховике не совпадают, то делаем еще один оборот до совпадения меток на шкиве распредвала и проверяем еще раз.
4. Ослабьте гайку натяжного ролика, а также, поворачивая ролик, ослабьте натяжение ремня ГРМ.

5. Снимите ремень со шкива распределительного вала, ролика и шкива водяного насоса.

6. Затем снимите шкив генератора. Чтобы открутить крепежный болт, нужно зафиксировать коленвал от прокрутки. Снимаем заглушку в картере и с помощью крепления и большой отвертки помощник удерживает маховик за зубья венца.

7. Выкрутите болт, выньте его вместе с шайбой и снимите шкив привода генератора.

8. Полностью снимите ремень привода ГРМ с зубчатого шкива.

9. Перед установкой нового очищаем все шкивы и натяжной ролик от грязи и жира. Если замена происходит при 50 тысячах пробега, то меняем само видео.
10. Установка всех деталей привода газораспределительного механизма производится в порядке, обратном снятию. Шкив генератора устанавливается так, чтобы отверстие 1 приходилось на фиксирующую втулку 2.

11. При установке ремня ГРМ необходимо его правильно натянуть (см. Ниже).
12. Проверьте работоспособность подшипника. Если при его повороте чувствуется заклинивание, люфт или видны следы подтекания смазки, то ролик натяжителя необходимо заменить.
13. Для замены ролика необходимо открутить гайку его крепления, снять шайбу, а затем ролик.

14. Установите новый подшипник в обратном порядке отверстиями под ключ наружу.

Как правильно натянуть ремень ГРМ ваз 2110.2112

При слишком слабом натяжении возможно перепрыгивание зубцов на шкиве распределительного вала, что приводит к нарушению фаз газораспределения.Слишком большое натяжение чревато быстрым износом подшипников водяного насоса и натяжного ролика. Также нарушение регулировки приводит к быстрому износу ремня ГРМ.
Вращаем шкив распредвала на два зуба, коленвал в обратную сторону (против часовой стрелки) натягиваем ремень.

Проверяем натяжение. Если все правильно, то он должен повернуться на 90 градусов от усилия пальцев, между шкивами, как на рисунке:

Если натяжение не совпадает, ослабьте крепежную гайку и поверните ролик против часовой стрелки примерно на 10 градусов, чтобы ослабить его против часовой стрелки.

Его следует повернуть специальным ключом, а при его отсутствии вставляем в отверстия два сверла и отверткой поворачиваем в нужном направлении. Удерживая ролик, затяните гайку крепления.

Проверяем коленвал на два оборота и проверяем натяжение, как на картинке выше. При необходимости растяжку повторить.

Категорически запрещается проворачивать коленчатый вал за шкив распределительного вала.

Замена ремня ГРМ на 16 клапанном двигателе проводится в той же последовательности, что и на 8 клапанном двигателе

Замена и натяжение ремня ГРМ ВАЗ 2110 8 и 16 клапанов

http: // site / wp-content / plugins / svensoft-social-share-buttons / images / placeholder.png

Самостоятельная замена ремня ГРМ ВАЗ 2110, 2112 Своевременная замена ремня ГРМ предотвратит его обрыв и, как следствие, непременно последует сложный и дорогостоящий ремонт. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ВАЗ 2110, 2112 эту проверку нужно проводить каждые 15 тысяч пробега

Одной из важных операций по обслуживанию считается замена ремня ГРМ ВАЗ 2110.Его необходимо выполнять своевременно, каждые 50 тысяч километров. Этот интервал ни в коем случае нельзя увеличивать, так как это может привести к серьезным последствиям.

Что нужно для работы?

Самое маленькое, что может случиться, это то, что размер ремня увеличится от такого натяжения, что он подпрыгнет на зубьях шестерен одним или даже двумя звеньями, при этом будут нарушены фазы газораспределения и двигатель заработает. с серьезными перебоями. В худшем случае дело может закончиться обрывом ремня и погнутыми клапанами.Не будет лишним периодически осматривать техническое состояние узла ГРМ, для этого нужно просто снять защитный пластиковый кожух. Наличие глубоких трещин на поверхности ремня означает, что вскоре вас могут ожидать неприятности, а в самый неподходящий момент, поэтому изделие лучше поменять. Стоит осмотреть рядом ремень генератора ВАЗ 2110.

Рекомендации производителя с момента появления ремня ГРМ вместо цепи однозначны:

лучше всего менять изделие в комплекте с натяжными роликами.ВАЗ «Десятка» оснащалась двумя типами двигателей: 8- и 16-клапанными. В первом — один натяжной ролик, во втором — натяжной ролик и опорный ролик. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее можно выполнить своими силами, имея необходимый минимум инструментов:

• набор гаечных ключей и рожковых ключей;
• крепление;
Отвертка
• ;
• специальный ключ для натяжения роликовых или круглогубцев с загнутыми концами;
• домкрат;
• перчатки тканевые;
• тряпка.

Тканевые перчатки лучше использовать в любое время года, они нужны для защиты рук от мелких травм, которые можно получить при ослаблении резьбовых соединений. Любой автомеханик не понаслышке знает, как это происходит. Смотровая канава здесь не требуется, но снятие правого колеса вполне может понадобиться при снятии ремня генератора ВАЗ 2110, оснащенного гидроусилителем руля (ГУР), так что домкрат обязательно иметь.

Описание разборки

Разборка привода ГРМ на ВАЗ 2110 с двигателями 8V и 16V несколько отличается, в случае с 16-клапанным двигателем необходимо снять некоторые дополнительные элементы.Поэтому описание процесса будет вывешено специально для него с оговорками на 8-клапанный агрегат. В самом начале требуется снять защитный пластиковый кожух и для большего удобства снять корпус воздушного фильтра, убрать его в сторону. Внизу, напротив шкива коленвала, установлен датчик. Необходимо отсоединить от него разъем, открутить и снять сам датчик (в 8-клапанном моторе в этом нет необходимости). Далее в обоих типах двигателей нужно провернуть коленчатый вал, чтобы совместить все отметки на шкивах распределительных валов и корпусе двигателя.Это выравнивание проверяется сопоставлением метки и паза на маховике; для этого вытащите резиновую заглушку из паза на коробке передач.

Аккуратно вращая коленчатый вал, совместите все метки на шкивах

Далее, для того, чтобы разобрать механизм и снять ремень ГРМ, сначала нужно будет ослабить и снять ремень генератора со шкива. Выполняя эту несложную операцию, следует внимательно осмотреть последний. Вполне возможно, что он тоже в плачевном состоянии, и при этом также потребуется замена ремня генератора ВАЗ 2110.В автомобилях, оборудованных гидроусилителем руля, это дополнительная операция, о которой будет рассказано ниже.

Следующий этап — ослабление и откручивание болта шкива, на который надевается ремень генератора ВАЗ десятого семейства. Для этого заклинить коленчатый вал отверткой или небольшим креплением и ослабить болт гаечным ключом, после чего сам шкив можно снимать. Теперь можно открутить ролик, натяжение ремня ГРМ уменьшится, что даст возможность откручивать и снимать опорный ролик.

Важно не потерять специальные шайбы под роликами (в двигателе 8V ролик только один). Разборка окончена, старый ремень ГРМ можно снимать.

Первым делом еще раз проверить совпадение всех меток и при необходимости поправить. Новый ремень ГРМ ВАЗ 2110 начинает надевать на шкивы после того, как были установлены и прикручены новые ролики. Операция начинается с нижнего шкива, на него надевается ремень, выравнивая зубья, а затем с небольшим натяжением и на два верхних шкива так, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив).Удерживая ремень в небольшом натяжении, специальным ключом к нему перемещается ролик, обеспечивающий натяжение ремня. Положение ролика фиксируется гайкой. Теперь шпонкой сделайте два полных оборота коленвала и снова проверьте совпадение меток на шкивах распредвала и маховике. Если метка на шкиве распределительного вала ушла в ту или иную сторону на пару миллиметров, это допускается. Окончательно проверяется натяжение ремня, после чего можно произвести повторную сборку в обратном порядке и запустить двигатель, на этом замена ремня ГРМ у ВАЗовской «десятки».

Несколько слов о ремне привода генератора. Часто имеет смысл поменять и его вместе с приводом ГРМ, тем более что цена на этот расходник невысокая. Есть только нюансы разборки агрегата в том случае, когда автомобиль оборудован гидроусилителем руля. Когда его нет, достаточно открутить один болт крепления генератора, сдвинуть его в сторону блока цилиндров и ремень можно снимать. Размер такого ремня тоже разный, его длина 1115 мм.

На автомобилях с гидроусилителем руля генератор не движется, а натяжение обеспечивается специальным роликом, например, в приводе газораспределительного механизма. Поэтому для того, чтобы поменять ремень ВАЗ десятого семейства с гидроусилителем руля, нужно ослабить болт ролика, после чего натяжение уменьшится, и появится возможность снимать ремень со шкивов. Нюанс заключается в том, что полностью вытащить его не получится; нужно открутить опору двигателя и поднять сам агрегат домкратом.Это можно сделать, сняв правое переднее колесо. Только тогда можно будет полностью снять ремень привода генератора.

Новый продукт таким же образом складывается и надевается на шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, и натягивать ремень на шкивы не очень удобно и придется потратить некоторое время. Собирать в обратной последовательности, по окончании процесса натянуть ремень с помощью ролика.

Такие относительно простые процедуры вполне способен выполнить любой автомобилист самостоятельно, без привлечения специалистов.

Как установить ВМТ на двигатель. Расположение знаков bmt на автомобилях ваз

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), фаза газораспределения может быть нарушена, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) такт сжатия. При нарушении фаз газораспределения двигатель не будет работать стабильно и исправно.
Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала поршень 1-го или 4-го цилиндра может находиться в этом положении).После этого обязательно убедитесь, что метки на маховике или на зубчатом шкиве коленчатого вала совпадают (если снят шкив привода генератора). Если метки на маховике или шкиве коленчатого вала не совпадают, то фаза газораспределения нарушена (поршень 1-го цилиндра не выставлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и повернуть коленчатый вал до совмещения меток.
Важно!
Коленчатый вал проворачивайте только за болт шкива (не проворачивайте коленчатый вал за сам шкив распределительного вала).

ТИП
Так как коленчатый вал проворачивать за болт крепления шкива неудобно, это можно сделать одним из двух способов

• Включите любую передачу (желательно IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке ремня привода распределительного вала.
• Включите любую передачу и вывесите одно переднее колесо. Затем поверните подвешенное колесо до тех пор, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке приводного ремня распределительного вала.

Метки ВМТ ВАЗ 2110 2114 8 клапанов

Метки

ВМТ расположены на зубчатом шкиве распределительного вала (выступ) и на задней крышке приводного ремня распределительного вала (усик).

Кроме того, метки расположены на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности коробка передач снята.

Дополнительно отметки расположены на зубчатом шкиве коленчатого вала (точка) и крышке масляного насоса (вырез треугольником).Эти отметки видны только при снятом шкиве привода генератора.

Вам потребуются: гаечный ключ на 17 дюймов, торцевой ключ на 10 дюймов.
1. Отсоедините провод от вывода «-» аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте упоры под колеса автомобиля.

3. Снимите правое переднее колесо и правый брызговик в моторном отсеке.

4. Откройте капот и выверните три винта, которыми крепится передний кожух ремня распределительного вала.Обратите внимание: винты сбоку, фиксирующие крышку, также фиксируют держатели проводов. Снимите переднюю крышку.

5. Проверните коленчатый вал за болт крепления к нему ведущего шкива генератора до совпадения меток на шкиве распределительного вала и задней крышке.

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Наклейки ВМТ ВАЗ 2112 2111 16 клапанов

На двигателе мод.Отметки 21126 (16 cl) расположены на зубчатых шкивах распределительного вала (выступы A) и задней крышке приводного ремня распределительного вала (пазы B).

Также метки расположены на маховике (риск) и шкале задней крышки картера сцепления (вырез треугольником). Для наглядности трансмиссия снята.

Дополнительно у всех двигателей метки расположены на зубчатых шкивах коленчатого вала (точка) и крышке масляного насоса (V-образная канавка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, шестигранный ключ на 5 дюймов, гаечный ключ TORX T30 и отвертка Phillips.

Установка меток ГРМ на ВАЗ-2108, 2109 и 21099 необходима для правильной синхронизации коленвала и распредвала двигателя. Это зависит от того, заводится ли вообще двигатель. Поскольку на этих автомобилях устанавливается один и тот же двигатель, 4-х цилиндровый 8-ми клапанный, на этом примере мы рассмотрим всю процедуру установки меток ГРМ.

Где метки ГРМ на ВАЗе?

На 8-клапанном двигателе ВАЗ один распредвал, ставить метки на нем намного проще, чем на двухвальном.Разберем все возможные способы определения крайнего положения распредвала и коленвала.

На распредвале, как правило, есть отметина на шкиве, такой небольшой риск, а на ГБЦ есть отлив, с которым эта отметка должна совпадать, а точнее даже не отлив, а выступ на заслонка с левой стороны, если смотреть на двигатель и распределительный вал спереди. Иногда эти отметки не наблюдаются, как действовать в этом случае, описано ниже.

Коленчатый вал выставляется по метке на маховике, на коробке передач, возле двигателя сверху люк, прикрытый резиновой заглушкой.Если снять заглушку, то там мы увидим риски на маховике и торчащем из двигателя штанге, которые должны совпадать. Но может возникнуть проблема: дело в том, что если двигатель разобрали и маховик сняли, то маховик можно поставить в любую сторону, то есть отметка будет неизвестно где, а не в ВМТ. На маховике нет направляющей или эксцентрика, с какой стороны он станет, по крайней мере, поверните его на 180 градусов.

В этом случае вы можете поискать метку на передней части двигателя — на шкиве и обратке на масляном насосе на двигателе.Но так бывает не на всех моторах, этот знак часто отсутствует. Что делать, если теги не найдены? Самое интересное начинается, собственно говоря, отметки на этом движке не нужны, без них можно обойтись.

Как поставить метки ГРМ на ВАЗ 2108, 2109, 2199, если меток нет?

Если ремень ГРМ еще не был снят, и вам просто нужно убедиться, что метки ГРМ установлены правильно, открутите свечи зажигания для запуска, чтобы облегчить проворачивание коленчатого вала.Затем домкрат машину, вытащив переднее колесо, включите передачу и поверните до упора — это самый простой способ провернуть коленчатый вал.
Заглянув в отверстие свечи зажигания, можно увидеть, в каком положении находится поршень, и если вставить туда отвертку и медленно повернуть коленвал, можно легко поймать ВМТ, посмотрев на отвертку.

При таком определении ВМТ снимаем клапанную крышку и смотрим, как распредвал установлен, как он должен стоять, чуть ниже.

Если ремень привода ГРМ уже снят и вам необходимо установить положение коленчатого и распределительного валов, то вам следует начать с проверки того, что ни один из поршней не находится в верхней мертвой точке. Это необходимо для того, чтобы при проворачивании распредвала клапаны не упирались в поршень и не прогибались.

Теперь приступаем к установке распредвала в нужное положение. Для этого нам нужно снять клапанную крышку и посмотреть, в какую сторону смотрят кулачки. В данном случае нас интересуют не все кулачки, а только те, которые отвечают за первый цилиндр, поскольку мы будем устанавливать ВМТ первого цилиндра.

На самом деле, для нас не имеет большого значения, на какой цилиндр установить распредвал, когда на нем нет меток. Но так как мы принимаем выставлять на первом цилиндре, то мы будем выставлять на нем, тем более что это самый близкий.

Под клапанной крышкой мы увидим коленчатый вал, а на нем много кулачков (всего 8, по 2 кулачка на цилиндр). Первые два кулачка — это наш первый цилиндр. И нам нужно установить вал так, чтобы эти два кулачка одновременно давили на клапаны.Это будет ВМТ, перекрытие клапанов. При этом кулачки четвертого цилиндра (два дальних кулачка) не будут давить на клапаны, а будут смотреть вверх с буквой V. Это ВМТ. Прелесть в том, что сам распредвал под действием клапанных пружин правильно выставляется в нужной точке и никуда не уходит. Теперь можно устанавливать коленчатый вал.

Теперь нужно установить поршень первого или четвертого цилиндра в ВМТ, независимо от того, на какой из них вы смотрите, они движутся синхронно.Лучше светить фонариком в свечное отверстие, там будет виден поршень. Когда поршень предположительно достигнет верхней мертвой точки, вам нужно вставить что-то длинное в отверстие для свечи зажигания, например, отвертку. Поворачивая коленвал вперед-назад на несколько градусов, можно поймать ВМТ, отвертка выйдет на максимальное значение. Все, бирки установлены, можно поставить ремень ГРМ.

Ремень ГРМ сначала надевается на коленчатый вал, затем на распредвал, максимально натягивается с правой стороны звездочек, а с левой стороны натягивается роликом натяжителя.

Установка ВМТ необходима при замене ремня ГРМ и других ремонтных работах на двигателе

На двигателях K7J, K7M и K4M количество цилиндров отсчитывается от маховика.

Установка верхней мертвой точки (ВМТ) первого цилиндра двигателей K7J и K7M

При выставлении меток необходимо учитывать, что распредвал за четыре такта двигателя совершает один оборот, а коленчатый вал — два оборота.

Следовательно, при совмещении меток на шкиве коленчатого вала и отверстии на блоке цилиндров как первый цилиндр, так и четвертый могут находиться в ВМТ.

Необходимо установить ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве коленчатого вала в этом положении может находиться поршень как 1-го, так и 4-го цилиндра).

После этого убедитесь, что метки на зубчатом шкиве коленчатого вала совпадают (при снятом шкиве привода вспомогательных агрегатов).

Если метки на шкиве коленчатого вала не совпадают, то фаза фаз газораспределения нарушена (поршень 1-го цилиндра не выставлен в ВМТ).В этом случае необходимо снять ремень привода распределительного вала и повернуть коленчатый вал до совмещения меток.

Провернуть коленчатый вал, чтобы проверить совпадение меток болта крепления к нему шкива привода вспомогательных агрегатов, сняв верхнюю часть правого брызговика двигателя, чтобы получить к нему доступ.

Кроме того, это можно сделать следующими способами (особенно при регулировке зазоров в приводе клапана, когда контроль по меткам на зубчатом шкиве коленчатого вала не нужен):

Включите любую передачу (желательно IV) и медленно ведите машину до совмещения отметок;

Вытяните одно переднее колесо, включите любую передачу, а затем поверните подвешенное колесо, пока отметки не совпадут.

Метка на шкиве распределительного вала должна совпадать с меткой на логотипе Dachia на крышке головки блока цилиндров.

А на ремне ГРМ тоже отметка краской, которая тоже должна совпадать с отметками.

Метка на зубчатом шкиве коленчатого вала должна совпадать с меткой на блоке цилиндров.

Эту отметку можно увидеть только после снятия шкива привода вспомогательных агрегатов.

Для установки ВМТ снимите правое переднее колесо.

Откручиваем пять болтов крепления верхней крышки ремня ГРМ

Снимите крышку

Поворачиваем коленвал по часовой стрелке за болт шкива привода вспомогательного агрегата до совмещения меток на шкиве распредвала и крышке ГБЦ

Затем ослабляем затяжку и окончательно выкручиваем болт шкива

Снимите шкив

Откручиваем три болта крепления нижней крышки ремня ГРМ

Снимите крышку

Нет необходимости снимать нижнюю крышку при проверке фаз газораспределения.

Снимать его нужно только в том случае, если необходимо заменить ремень или переставить его.

Проверяем совпадение меток на шкиве распредвала и на крышке ГБЦ

Установка ВМТ на двигатель К4М

Для проведения работ вам потребуются инструменты: торцовая головка на 13, 15, 18, ключ на 13, отвертки, ключ Torx E14;

Хомут для установки ВМТ;

Фиксатор распределительного вала.

Если таких зажимов нет в наличии, их можно сделать по эскизам:

Снятие правого переднего колеса

Снять опору правой подвески силового агрегата

Головкой на 13 откручиваем три болта и две гайки крепления верхней крышки привода ГРМ

Снять верхнюю крышку привода ГРМ

Вращаем коленвал по часовой стрелке за болт шкива привода вспомогательных агрегатов

Ставим метки на шкивах распредвалов с логотипом Renault, чтобы они немного не доходили до верхней точки

С помощью гаечного ключа Torx E14 открутите заглушку отверстия для установки фиксатора положения ВМТ (Рисунок 9, показан на снятом двигателе)

Заглушка находится слева от маховика в блоке цилиндров на уровне 1-го цилиндра

Ввернуть фиксатор положения ВМТ в отверстие

Прокручиваем коленвал до упора

Отстегните резиновую скобу воздухозаборника

Отсоедините воздухозаборник от корпуса воздушного фильтра

Снять втулку

Прокалываем втулки распредвала плоской отверткой

Выжимаем втулки распредвала

При правильной установке поршня 1-го цилиндра в положение ВМТ такта сжатия канавки на концах распределительных валов должны занимать горизонтальное положение и смещаться вниз относительно оси распределительных валов.

Фиксируем распредвалы в этом положении фиксатором распредвала.

УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ СОСТОЯНИЯ СЖАТИЯ

Поршень 1-го цилиндра установлен в положение ВМТ (верхняя мертвая точка) такта сжатия, так что фаза газораспределения не нарушается, когда ремень привода распределительного вала устранен. При нарушении фаз газораспределения двигатель не будет нормально работать.

Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве коленчатого вала поршень 1-го или 4-го цилиндра может находиться в этом положении).После этого обязательно убедитесь, что метки на зубчатом шкиве коленчатого вала совпадают (если снят ведущий шкив генератора). Если метки не совпадают, то фаза фаз газораспределения нарушена (поршень 1-го цилиндра не выставлен в ВМТ).

В этом случае необходимо снять ремень привода распредвала и повернуть коленчатый вал до совмещения меток.

Расположение установочных меток на зубчатых шкивах распределительных валов двигателей SOHC и DOHC показано на рис. 5.4 и 5.5.

ПОЛЕЗНЫЕ СОВЕТЫ

Так как коленчатый вал проворачивать за болт крепления шкива неудобно, это можно сделать одним из двух способов:

1) включить любую передачу (желательно IV) и медленно проехать на машине до совмещения отметок;

2) Включите любую передачу, выставьте одно переднее колесо и затем поверните закрепленное колесо, пока отметки не совпадут.

На двигателе SOHC метка на зубчатом шкиве распределительного вала должна совпадать с меткой на головке блока цилиндров.На двигателе DOHC метки 2 (см. Рис. 5.5) на шкивах распределительного вала должны быть совмещены с прорезями 1 на задней крышке ремня газораспределительного механизма.

Для обоих типов двигателей метка на шкиве коленчатого вала должна совпадать с меткой на блоке цилиндров. Это становится видно после снятия ведущего шкива генератора и насоса гидроусилителя руля. Треугольная отметка на зубчатом шкиве должна совпадать с выступом на корпусе масляного насоса. Кроме того, метки наносятся на край паза шкива коленчатого вала для привода вспомогательных агрегатов и на нижнюю переднюю крышку ремня ГРМ (метки видны без разборки агрегатов).

2. Отсоедините держатели жгута проводов от монтажных кронштейнов.

3. Снимите три болта крепления верхней крышки ремня газораспределительного механизма, снимите монтажные кронштейны жгута проводов …

5. Снимите пластиковую заглушку с верхней части правого брызговика двигателя.

8. Проверьте совмещение меток на зубчатом шкиве распределительного вала и на головке блока цилиндров.

Все права на фото и текстовые материалы принадлежат
ООО «Издательский Дом Третий Рим»

Отметки

ВМТ наносятся на зубчатый шкив распределительного вала (выступ) и на заднюю крышку приводного ремня распределительного вала (усик).

Дополнительно нанесены отметки ВМТ на маховике (риск) и шкале заднего картера сцепления (вырез в виде треугольника). Для наглядности коробка передач снята.

Кроме того, метки ВМТ наносятся на зубчатый шкив коленчатого вала (точка) и крышку масляного насоса (V-образный вырез). Следы ВМТ видны только при снятом шкиве привода генератора.

1. Откройте капот на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 и открутите три винта крепления передней крышки ремня привода распределительного вала.Снимите переднюю крышку ремня распределительного вала.

2. Поверните коленчатый вал за болт, которым шкив привода генератора 3 крепится к нему, пока метки ВМТ на шкиве распределительного вала и задней крышке не совпадут. Коленчатый вал также можно провернуть с помощью болта 2 шкива генератора. Запрещается проворачивать коленчатый вал с помощью болта крепления шкива 1 распределительного вала.

3. Выверните заглушку из отверстия в картере сцепления и проверьте совпадение меток ВМТ на маховике.

Троит на холостом ходу ВАЗ 2112 16 клапанов

Многие владельцы ВАЗ 2112 столкнулись с тем, что у них шестнадцатиклапанный мотор мне начал рассказывать. Причины такого эффекта типичны для всех типов двигателей инжекторного типа. Неисправность искать в трех местах: в подаче воздуха или топлива, а также в узле искрообразования. Но бывает и так, что электроника влияет на работу двигателя.

Причины

Общий вид двигателя 21124 16В.

Троит Двигатель ВАЗ 2112 Форсунка 16 клапанов по разным причинам. Чтобы уточнить специфику, автомобилисту необходимо знать конструктивные особенности силового агрегата, а также иметь определенные навыки ремонта автомобиля.

Итак, ВАЗ 2112 16-ти клапанный двигатель троит, что вызывает последствия:

• Некачественное топливо.
• Неисправность в топливных элементах питания.
• Обрыв узлов воздухозаборника.
• Неисправность в системе зажигания.
• Проблема кроется в электронной части автомобиля.

Способы устранения

Перед тем, как приступить к процессу увольнения более подробно о причинах, а также о способах устранения неисправности, стоит уяснить, что если автолюбитель не уверен, что сможет, устранить поломку или нет Верно, на диагностику лучше не лазить. В этом случае рекомендуется обратиться к специалистам автосервиса.

Бензин некачественный

Везде некачественное топливо.

Троекции на ВАЗе в первую очередь могут возникнуть при попадании в систему образования топливовоздушной смеси некачественного топлива.Таким образом, у большинства отечественных АЗС не совсем хорошая репутация из-за того, что они продают топливо, не соответствующее стандартам.

Итак, если бензин уже попал в систему, скорее всего вылезла система подачи бензина и, возможно, оставил свой след на свече зажигания. В худшем случае, чего опасаются все автомобилисты, так это клапаны пожаротушения или поршневой механизм.

Поэтому к выбору АЗС лучше отнестись серьезно, т.к. капремонт двигателя обойдется дороже, чем экономия на хорошем бензине.Рекомендуется немного переплатить горючее, это регулярно менять твэлы и проводить капитальный ремонт.

Топливные элементы

Процесс замены забитого топливного фильтра.

Первое место, где стоит поискать проблему, — это подача топлива в систему образования топливной смеси. Таким образом, засорение элементов может вызвать попадание недостаточного количества топлива в камеру сгорания.

Для начала нужно проверить работоспособность ТНВД, точнее такого элемента, как фильтрующая сетка.Он размещен на самом насосе и часто забивается из-за использования. тисненое топливо. Но стоит его поменять, и работа силового агрегата приходит в норму.

Вместе с сеткой бензонасоса рекомендуется заменить и топливный фильтр, так как он в этом случае забивается, и топливо не может полностью пройти по топливопроводам. Деталь размещается под задним правым колесом сбоку снизу. Элемент меняется в течение 30 минут.

Процесс чистки форсунок своими руками.

Третий элемент, отвечающий за подачу топливной смеси — форсунки. Их засорение и приводит к тому, что мотор начинает балансировать. Чтобы их проверить, необходимо демонтировать элементы с двигателя. Диагностические операции проводятся на специальном промывочном стенде. Если при осмотре было обнаружено неисправность форсунок, то их следует заменить. Не устанавливайте в силовой агрегат неисправные детали, так как это приведет к возвращению войск и даже большим неисправностям, чем существующие.

Расход воздуха

Десантный двигатель может быть из-за проблем с воздушным фильтром.

Нормальная подача воздуха является ключом к образованию топливовоздушной смеси и нормальному процессу сгорания. Итак, неисправность одного или нескольких элементов подачи воздуха может привести к тому, что двигатель начнет рваться. К таковым относятся воздушный фильтр и дроссельная заслонка.

Элемент воздушного фильтра нужно менять каждые 20 000 км, так как после этого он забивается и становится непригодным для использования.Но за состоянием дроссельной заслонки нужно следить, потому что неизвестно, когда она хлопнет и начнет приносить проблемы. Обычно чистку этого узла автомобилисты проводят самостоятельно, с помощью специальных средств или средств для чистки карбюратора.

Система зажигания

Одна из причин возникновения троттера — проблема с искрообразованием. Итак, выход установки свечей зажигания или одного из высоковольтных проводов приводит к тому, что двигатель начинает балансировать. Следовательно, необходимо провести диагностику этих элементов на предмет работоспособности.

Нагар на свечах означает неисправность мотора и причины дифферента.

Еще один элемент конструкции, который необходимо проверить, — это форсунка, так как проблема может быть скрыта в этом элементе.

Проблема с электроникой

Последнее, но не менее важное место возникновения неисправности — электроника. Итак, проблема с датчиками или электронным блоком управления силовым агрегатом может стать причиной дифферента.

Для проведения ремонтно-диагностических операций потребуется не только стандартный набор инструментов, но и диагностический переносной ПК, а также кабель для подключения к ЭБУ — K-LINE.После подключения и синхронизации можно определить, какие ошибки существуют, и, возможно, один из датчиков отвечает за нормальную работу того или иного узла. После ремонта рекомендуется сбросить все накопившиеся ошибки.

Выход

Рассмотрены причины и методы устранения выхода из строя трима на ВАЗ 2112 16 клапанов. Если устранить проблему не удалось, рекомендуется обратиться в автосервис, чтобы разобраться с профессионалами. Может пора заменить клапана или перебрать двигатель.

Какие могут быть причины?

Здравствуйте! Недавно начал брать двигатель. В то же время он ,. Троит просто постоянно. Не знаю где смотреть что ремонтировать! Скажи пожалуйста.

Причины в том, что во время работы двигателя случаются перебои — их может быть несколько. А случай, когда мотор работает на трех, а не на четырех цилиндрах, ни с чем не спутать. А его «таурантия» вскоре заставляет автовладельцев задуматься о скорейшем ремонте.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь окружали машины! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки. Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

На видео ниже подробно показаны симптомы при работе двигателя Троит:

Чем грозит «троекция»?

Когда двигатель работает на трех цилиндрах из четырех, мало того, что он убавляется, происходит перерасход топлива, от выхлопной системы Оказывается, дрожь и трепет двигателя просто мешает комфортно чувствовать себя внутри машины.Однако на этом неприятности не заканчиваются.

Тогда, когда один цилиндр не работает, в нем накапливается несгоревшее топливо, которое стекает вниз, в картер с маслом, которое, в свою очередь, является разбавленным, менее вязким. В результате все его смазочные свойства могут быть повреждены, что может привести к износу поршней и колец, создавая рубашки на стенках цилиндров. Нетрудно догадаться, что дифферент двигателя может привести к его капитальному ремонту.

Возможные причины

В большинстве случаев при неработающем цилиндре виновником становится один из элементов системы зажигания, отвечающий за воспламенение топлива, или форсунки, отвечающие за подачу топлива.

Проверить систему зажигания необходимо в следующем порядке:

Если есть «дымящийся» или сильный нагар — это мешает ему стабильной работы. Немного, надо найти причину этого явления. Проверьте, соответствует ли он.

Свеча грязная с масляным следом.

Проверять свечу на наличие искр лучше всего на специальной будке или самостоятельно.

Для самостоятельной проверки Наденьте высоковольтный провод на свечу, а корпус наденьте на двигатель (электрод не должен касаться ее — прим.), Затем с помощью помощника пролистайте стартер. Так на свече должна появиться искра.

Еще обратите внимание

Если при проверке свечи искра не появилась, либо она очень слабая, можно говорить о следующих проблемах:

• Замена высоковольтных проводов.
• Нужна диагностика электронного блока управления.
• Ремень ГРМ сместился на несколько зубцов т.к. Как .

Помните, что для наилучшей и наиболее тщательной проверки и причины обрезки двигателя вы можете узнать диагностику двигателя.

У опытных и начинающих автомобилистов любая поломка или неисправность в автомобиле вызывает крайне негативные эмоции. Особенно, когда рано утром нужно идти на работу, а машина плохо заводится и начинает балансировать.

Причин у такой работы двигателя очень много, постараемся выявить наиболее частые неисправности Когда двигатель ВАЗ 2112 начинает трогаться.

Неисправность модуля зажигания:

Модуль создает переключение непосредственно для каждого цилиндра и далее передает напряжение на высоковольтные провода в соответствии с рабочими часами двигателя.Вывод этого элемента может кого-то подвести к машине. В среднем ресурс этого узла редко превышает 200 тысяч километров, поэтому если машина не новая, менять ее заранее.

Высокий износ системы зажигания

Свечи зажигания подлежат замене в соответствии с Правилами обслуживания. (Никелевые свечи ходят в среднем 20-45 тыс. Км., Иридовые и платиновые 50-100 тыс. Км.)

Пробивка высоковольтного провода

Высоковольтные провода или как их еще называют «вооружение» передают электричество на свечи от модуля зажигания.Работа в условиях высокого напряжения А сила тока смещает проводник, а иногда и внешнюю оболочку провода, что создает падение напряжения или его полное отсутствие. Благодаря этому в открытом космосе существует постоянный перепад температур горючего топлива на оболочке провода, что может привести к его пучку и возгоранию.

Клапан навигационный

Современные бензиновые двигатели представляют собой высокоэффективные силовые установки. Вспомните, 20-30 лет назад при объеме 3-5 литров 100 л.с. было сложно, нужно было добиться этого.Включая установку форсунки и увеличение встречных клапанов на цилиндр. В результате высокие температуры, а иногда и топливо низкого качества, могут вызвать возгорание клапана. Он выходит из строя и перестает функционировать, в результате топливная смесь перестает полностью поступать в цилиндр, а выхлоп не возвращается.

Воро и грязь в форсунках

Автомобили семейства ВАЗ 2110 оснащены системой распределенного впрыска. Инжекторный впрыск Включает 4 форсунки для каждого цилиндра.Засорение одного из них может привести к тому, что двигатель заведется не плавно, динамика упадет и обороты закроются с трудом. При такой неисправности двигатель часто перегревается. В запущенных случаях может повернуться катализатор.

Инструкция по установке поршня первого цилиндра в положение vmt такта сжатия. Расположение меток bmt на автомобилях ваз Как убедиться, что метки совпадают с номером

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), синхронизация может быть нарушена, чтобы этого не произошло, поршень 1-го цилиндра устанавливается на такт сжатия ВМТ (верхняя мертвая точка).Если фаза фаз газораспределения нарушена, двигатель не будет работать стабильно и работать должным образом.
Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала поршень 1-го или 4-го цилиндра может находиться в этом положении). После этого обязательно проверьте совмещение меток на маховике или на зубчатом шкиве коленчатого вала (если шкив привода генератора снят). Если метки на маховике или шкиве коленчатого вала не совпадают, значит, неправильный выбор времени (поршень 1-го цилиндра не установлен в ВМТ).В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.
Важно!
Вращайте коленчатый вал исключительно за болт крепления шкива (не вращайте коленчатый вал за сам шкив распределительного вала).

ТИП
Поскольку коленчатый вал неудобно проворачивать болт шкива, это можно сделать одним из двух способов.

• Включите любую передачу (лучше IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совпадет с меткой на задней крышке ремня привода распределительного вала.
• Включите любую передачу и вывесите одно переднее колесо. Затем поверните размещенное колесо, чтобы совместить метку на шкиве распределительного вала с меткой на задней крышке приводного ремня распределительного вала.

Теги ВМТ Ваз 2110 2114 8 клапанов

Метки

ВМТ расположены на зубчатом шкиве распределительного вала (выступ) и на задней крышке ремня привода распределительного вала (антенне).

Кроме того, метки расположены на маховике (риск) и на шкале заднего щитка картера сцепления (треугольная выемка).Для наглядности коробка передач снята.

Дополнительно метки расположены на зубчатом шкиве коленчатого вала (точка) и крышке масляного насоса (треугольная выемка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ «на 17», торцевой ключ «на 10».
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте упор под колеса автомобиля.

3. Снимите правое переднее колесо и правый брызговик моторного отсека.

4. Откройте капот и выверните три винта крепления передней крышки ремня привода распределительного вала. Обратите внимание: винты для бокового крепления крышки также крепятся к держателям проводов. Снимите переднюю крышку.

5. Проверните коленчатый вал за болт крепления шкива привода генератора к нему до совпадения меток на шкиве распределительного вала и задней крышке.

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Теги ВМТ Ваз 2112 2111 16 клапанов

На двигателе мод. Метки 21126 (16 ячеек) расположены на зубчатых шкивах распределительных валов (выступы A) и задней крышке ремня привода распределительных валов (паз B).

Также метки расположены на маховике (риск) и шкале задней заслонки картера сцепления (треугольный срез).Для наглядности коробка передач снята.

Дополнительно у всех двигателей метки расположены на зубчатых шкивах коленчатого вала (точка) и крышке масляного насоса (треугольный вырез). Эти отметки видны только при снятом шкиве привода генератора.

Вам потребуются: кольцевой ключ «17», шестигранный ключ «5», гаечный ключ TORX T30, крестовая отвертка.

1. Верхняя мертвая точка (ВМТ) — это самая высокая точка хода поршня в его цилиндре. В 4-тактных двигателях во время вращения коленчатого вала это положение достигается каждым из поршней дважды в течение одного рабочего цикла: один раз в конце такта сжатия и второй в конце такта выпуска.Определение положения ВМТ поршня в конце такта сжатия (обычно первого цилиндра) важно для многих последующих работ, например, для замены ремня газораспределительного механизма, проверки фаз газораспределения и замены прокладки головки блока цилиндров. . Иногда ВМТ такта сжатия также называют моментом зажигания.

Примечание: Номера цилиндров подсчитываются в последовательности от 1 до 4. Первый цилиндр расположен на стороне привода вспомогательных агрегатов / распределительного механизма.

2. В этом разделе наиболее полно описана процедура установки ВМТ первого цилиндра двигателя 1,6 л Z16XEP. Для других двигателей даны только особенности установки ВМТ. В процессе работы потребуются специальные инструменты и приспособления компании Opel, заранее убедитесь, что все необходимые аксессуары в наличии и под рукой.

3. Для приведения поршня первого цилиндра в ВМТ необходимо равномерно и медленно проворачивать коленчатый вал так, чтобы метки ВМТ совпадали.В зависимости от условий проворачивание коленчатого вала двигателя может производиться следующими способами:

• Повесить и смонтировать переднюю часть автомобиля на подставках. Включите 5-ю передачу — при проворачивании одного из вывешенных колес коленчатый вал двигателя будет вращаться (модели с МКПП). Воспользуйтесь помощью помощника, чтобы повернуть колесо при регулировке.
• Если у вас под рукой нет приспособлений для поддомкрачивания автомобиля, выберите достаточно большую ровную площадку и включите 5-ю передачу.При движении автомобиля толканием коленчатый вал также будет вращаться (модели с МКПП).
• В стационарных условиях проворачивание коленчатого вала осуществляется с помощью храпового ключа и смены головки, которая установлена ​​на центральном болте шкива коленчатого вала, при этом должна быть включена нейтральная передача и задействован стояночный тормоз. Проверните коленчатый вал по часовой стрелке (если смотреть со стороны привода ГРМ).

Внимание: Не проворачивайте двигатель за болт шестерни распредвала — ремень ГРМ / цепь ГРМ сильно натянуты!

Z16XEP Двигатель

4.Снимите воздушный фильтр ().

5. Снимите верхнюю крышку ремня ГРМ / привода ГРМ (см. Рисунок), для чего отпустите 2 крепежных болта, отсоедините крышку привода от кожуха и затем слегка потяните ее вверх (стрелка) по течению (стрелка ).

6. Снимите правый пыльник двигателя ().

7. Поверните шкив коленчатого вала в направлении вращения двигателя (по часовой стрелке) так, чтобы метки на шкиве и кожухе совпали (см. Рисунок 6.7a), а метки на шестернях распределительного вала (см. Рисунок 6.7б) должны быть напротив друг друга. Теперь поршень первого цилиндра находится в такте сжатия ВМТ.

Примечание: Если отметки находятся на внешней стороне зубчатых колес. провернуть коленчатый вал еще на один оборот.

Если метки шкива ГРМ не совпадают, необходимо отрегулировать фазы раздачи, для чего снимите ремень ГРМ () — рекомендуется обращаться в СТО компании Opel.

8. По окончании теста переустановите съемные компоненты.Установка производится в обратном порядке. Перед установкой верхней крышки ГРМ проверьте ее целостность и тщательно протрите снаружи и изнутри.

9. Если, помимо проверки фаз газораспределения, ВМТ требуется для других работ на двигателе, необходимо сначала отсоединить минусовой провод аккумуляторной батареи и, сняв верхнюю крышку зубчатого ремня, снять многореборку. приводным ремнем () и зафиксируйте шестерни распределительных валов специальными инструментами (см. рисунок).

Двигатель Z18XE

10.Снимите верхнюю крышку двигателя ().

11. Снимите воздушный фильтр ().

12. Снимите верхнюю крышку зубчатого ремня (см. Сопроводительную иллюстрацию), для чего отпустите 3 крепежных болта.

13. Поверните шкив коленчатого вала по направлению вращения двигателя (по часовой стрелке) так, чтобы метки на шкиве и блоке двигателя совпали (см. Рисунок) — метки на шестернях распределительного вала также должны совпадать. Теперь поршень первого цилиндра находится в такте сжатия ВМТ.На СТО Опель для более точного определения положения ВМТ устанавливается прибор КМ-852 между шестернями распределительных валов.

Если метки ГРМ не совпадают, необходимо отрегулировать фазы распределения, для чего необходимо снять ремень ГРМ ().

14. По окончании теста переустановите съемные компоненты. Установка производится в обратном порядке.

Двигатели Z20LE (Л / П / В)

15. Снимите воздушный фильтр ().

16. Снимите верхнюю крышку зубчатого ремня (см. Сопроводительную иллюстрацию), для чего выверните 2 крепежных болта.

17. Проверните коленчатый вал так. так, чтобы метки (2) совпадали (см. сопроводительный рисунок), а метки распределительных валов должны совпадать с метками (1) на корпусе привода ГРМ.

Примечание: Если метки распредвала находятся на внешней стороне шестерен, проверните коленчатый вал еще на один оборот.

Если метки распредвалов не совпадают, происходит регулировка фаз газораспределения, для чего необходимо снять ремень ГРМ ().

18. По окончании проверки установите все съемные компоненты на место.

Z14XEP Двигатель

19. Проверка и регулировка фаз газораспределения — операция очень трудоемкая и может выполняться только с помощью специального инструмента от Opel KM-952, KM-953 и KM-954.

Чек

20. Снимите воздушный фильтр ().

21. Снимите модуль зажигания ()

22. Отсоедините датчики и электропроводку (см. Рисунок) от крышки головки блока цилиндров.

6.22 Отсоединение датчиков от крышки ГБЦ (двигатель Z14XEP)
1 датчик распредвала
2 датчик расхода воздуха
3 датчик давления моторного масла
4 датчик температуры охлаждающей жидкости
5 проводка коробки

23. Отсоедините 2 шланга системы вентиляции картера.

24. Выверните 13 болтов крепления и снимите крышку головки блока цилиндров, удалите остатки старой прокладки крышки и очистите сопрягаемые поверхности.

25. Снимите правый пыльник двигателя ().

26. Выверните болт, закрывающий регулировочное отверстие коленчатого вала (см. Сопроводительную иллюстрацию) и опустите автомобиль.

6.26 Установка ВМТ на двигателе Z14XEP
1 Болт регулировочного отверстия коленчатого вала
2 Установленное приспособление KM-952
3 Отметка на крышке привода ГРМ
4 Отметка на шкиве коленчатого вала

27. Установите приспособление KM-952 в отверстие (см. Рисунок 6.26), и медленно и плавно проворачивайте коленчатый вал до тех пор, пока приспособление не войдет в зацепление с валом (зафиксирует вал) — метки на шкиве коленчатого вала и на крышке привода ГРМ должны совпадать, кроме того, кулачки ГРМ над первым цилиндром (см. Рисунок) должен смотреть в противоположные стороны от середины двигателя — если это положение не соблюдается, проверните коленчатый вал еще на один оборот.

28. Установить специальный фиксатор КМ-953 в пазы распредвалов (со стороны маховика) (см. Сопроводительную иллюстрацию) — выступы приспособления должны входить в пазы на максимально возможную глубину.Если нет возможности установить устройство, необходимо отрегулировать фазы газораспределения (см. Ниже).

29. Установите специальное приспособление КМ-954 (см. Сопроводительную иллюстрацию) так, чтобы выступ устройства попадал в выемку ротора датчика положения распределительного вала. Если выступ и выемка не совпадают, отрегулируйте фазу газораспределения (см. Ниже).

Корректировка

30. В отличие от моделей с ременным приводом ГРМ, синхронизация двигателя на этом двигателе может производиться без снятия крышки привода и самой цепи.

31. По окончании проверки снимите с двигателя устройства КМ-953 и 954.

Осторожно: Ни в коем случае нельзя использовать устройства управления для предотвращения проворачивания валов двигателя!

32. Выверните болт, освободив отверстие для установки приспособления КМ-955-1 (см. Рисунок 6.32а). С помощью рожкового ключа отожмите распредвал впускных клапанов в направлении стрелки и зафиксируйте натяжитель цепи устройством КМ-955-1, тем самым ослабив натяжение цепи.

Внимание: При толкании / повороте распредвалов шпонку следует устанавливать только на ту часть вала, которая выполнена в форме шестигранника (см. Рисунок 6.32b)!

33. Удерживая распределительные валы от проворачивания, ослабьте крепежные болты звездочек обоих валов (см. Рисунок 6.32b), а затем открутите их по очереди и замените новыми. Затяните болты, примечания, так, чтобы ротор датчика положения распределительного вала впускных клапанов (см. Рисунок 6.29) можно было провернуть вручную.

34. Установить приспособление КМ-953, проворачивая распределительные валы рожковым ключом, и снять приспособление КМ-955-1.

35. Установите устройство KM-954 так, чтобы выступ устройства совпадал с выемкой на роторе (см. Рисунок 6.29) — при необходимости подтянуть ротор вручную.

36. Заменить отверстия под болты для установки устройства КМ-955-1 и затянуть с необходимым усилием. Затяните болты крепления звездочки распределительного вала с моментом 10 Нм — не более, затем снимите все регулировочные приспособления.

37. Замените болты крепления звездочек с усилием 50 Нм и еще 60 ° — при необходимости воспользуйтесь помощью помощника, затем осторожно проверните коленчатый вал двигателя на 2 полных оборота и с помощью инструмента проверьте положение ВМТ — если приборы не установлены (см. выше), повторить регулировку фаз газораспределения.

Установка

38. Установка всех снятых компонентов производится в порядке, обратном снятию. При сборке используйте новую прокладку для крышки головки блока цилиндров (см. Прилагаемый рисунок), нанесите герметик (серый) на стыки головки блока цилиндров и крышки привода ГРМ.

Внимание: крышка должна быть установлена ​​в течение 10 минут после нанесения герметика!

Не забудьте заменить прокладку регулировочного болта.

Двигатель Z22YH

Внимание: В отличие от других, ВМТ определяет такт сжатия поршня 4-го цилиндра на этом двигателе!

39.Для проверки фаз газораспределения после подготовительных работ и поворота шкива коленчатого вала до совмещения меток необходимо установить специальный инструмент КМ-6148 с фиксирующими болтами (см. Сопроводительную иллюстрацию) — при этом направляющие должны входить в специальные отверстия на шестерне. шкивы распределительных валов. Если этого не произошло — необходимо произвести соответствующую регулировку.

Двигатель Z19DT (H)

40. Двигатель Z19DT — необходимо провернуть коленчатый вал до совмещения меток на шкиве распределительного вала и на корпусе ГРМ (см. Сопроводительную иллюстрацию).

41. Двигатель Z19DTH — для проверки необходимо сначала открутить 2 резьбовых заглушки на передней и задней части корпуса распределительного вала и ввернуть специальные регулировочные оправки Opel-EN-46789 (со стороны впускного клапана) и EN -46789-100 (со стороны выпускного клапана). Проверните коленчатый вал так, чтобы регулировочные оправки вошли в распредвалы.

42. Установите фиксатор коленчатого вала EN-46788 (см. Рисунок), для этого отверните болт (стрелка) масляного насоса и установите вместо него специальный фиксирующий штифт.Установите фиксатор на шестерню коленчатого вала и закрепите его на шестерне болтом и гайкой на крепежной шпильке.

43. Если при установленном приспособлении метки ВМТ на шкиве распределительного вала и корпусе распределительного вала совпадают, то фазы распределения отрегулированы правильно. В противном случае снимите зубчатый ремень и произведите соответствующую регулировку — эту операцию рекомендуется доверить специалистам мастерской.

44. По окончании теста переустановите съемные компоненты.Не забудьте установить кожух двигателя ().

Двигатель Z17DT (л / ч)

45. Снимите кожух двигателя ().

46. Снимите воздушный фильтр ().

47. Выверните болт крепления коробки электропроводки из верхней передней крышки привода ГРМ (см. Сопроводительную иллюстрацию), отсоедините жгут электропроводки и вакуумную трубку.

48. Отсоедините вакуумную трубку (см. Рисунок) от крышки привода ГРМ (3 держателя), снимите 8 крепежных болтов и снимите крышку верхнего привода.

Внимание: Для крепления верхней крышки зубчатого ремня используются болты разной длины — запомните монтажное положение болтов!

49. Снимите кронштейн датчика положения распределительного вала (см. Рисунок 6.48).

50. Проверните коленчатый вал до тех пор, пока отверстия на шестернях распределительного вала и ТНВД не совпадут с отверстиями на корпусе двигателя, и вверните установочные болты (см. Сопроводительный рисунок) M6 в соответствующее отверстие колеса распределительного вала и M8 в колесо ТНВД.

51. Снимите кожух картера () и проверьте совмещение меток — при закрученных крепежных болтах метка на шкиве коленчатого вала должна совпадать со шпилькой на крышке масляного насоса.

Примечание: При снятом шкиве коленчатого вала отметка на ведущей шестерне должна совпадать с приливом на крышке масляного насоса.

Если метки не совпадают, необходимо отрегулировать распределение фаз () — сначала снимите ремень ГРМ.

52. По окончании проверки установите все съемные компоненты на место.

Двигатель Z13DTH

53. Выверните 2 стопора из корпуса распределительного вала (см. Сопроводительную иллюстрацию). Очистите резьбу и ввинтите фиксирующие штифты (Opel-EN-46781) в отверстия — в конце установки плоские поверхности на внешней стороне штифтов должны быть горизонтальными. При необходимости промаркируйте шпильки.

54. Поверните коленчатый вал по часовой стрелке так, чтобы подпружиненные стопорные штифты зафиксировались на месте.

Осторожно: При проворачивании коленчатого вала помощник должен следить за тем, чтобы стопорные штифты не вращались!

55.Вставьте штифт Opel-EN-46785 в специальное отверстие на механической коробке передач (см. Рисунок), слегка повернув коленвал вперед-назад, чтобы штифт вошел в отверстие на маховике. Если штифт не входит в маховик, необходимо отрегулировать фазы газораспределения.

Поршень 1-го цилиндра Лада Ларгус установлен в такт сжатия ВМТ (ВМТ), чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, установка фаз газораспределения не нарушалась.Если фаза газораспределения нарушена, двигатель не будет работать нормально. В двигателях автомобилей Lada Largus, в отличие от большинства марок автомобилей, количество цилиндров идет от маховика, а не от шкива коленчатого вала. Установите ВМТ по меткам на шкивах распределительного вала (при установке по меткам на шкиве коленчатого вала в этом положении может находиться поршень как 1-го, так и 4-го цилиндра).

Коленвал проворачивают для проверки совпадения меток болта крепления к нему шкива вспомогательного привода, сняв верхнюю часть правого брызговика двигателя для доступа к нему.Кроме того, это можно сделать следующими способами (особенно при регулировке зазоров в приводе клапана, когда управление по меткам на зубчатом шкиве коленчатого вала не требуется):
1) включить любую передачу (лучше IV) и медленно ведите машину до совмещения отметок;
2) вывесите одно переднее колесо, включите любую передачу и затем поверните закрепленное колесо, пока отметки не совпадут.

Инструмент для установки первого цилиндра Лада Ларгус в ВМТ

Вам понадобятся: ключи торцевые (головки) «10», «18».

Операции по установке первого цилиндра Lada Largus в ВМТ

Чтобы установить поршень 1-го цилиндра двигателя К7М в положение ВМТ такта сжатия, выполните следующие действия.
1. Снимите правое переднее колесо. Ослабляйте колесные болты только на автомобиле, стоящем на земле. Если вы работаете на смотровой канаве или эстакаде, поместите упоры под колеса, затормозите автомобиль стояночным тормозом и установите переднюю часть автомобиля на надежную опору.

3. Снимите ремень привода вспомогательных агрегатов (см. «»).
4. Снимите правую опору подвески силового агрегата (см. «»).
5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма …

6. … и снимите крышку.

7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива …

8. … пока метка на шкиве шестерни распредвала не совместится с меткой на крышке ГБЦ, выполненной в виде логотипа Dacia.Помимо меток на шкиве, риск A наносится на краску привода ремня ГРМ, которая при настройке фаз газораспределения также должна быть совмещена с меткой на шкиве.

9. Выверните болт крепления шкива привода вспомогательного агрегата …

10 … и снимаем шкив

11. Проверьте совмещение меток на зубчатом шкиве коленчатого вала и на блоке цилиндров. Если метки не совпадают, значит фазы газораспределения выставлены неправильно (поршень 1-го цилиндра не установлен в ВМТ).В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

Чтобы установить поршень 1-го цилиндра двигателя К4М в положение ВМТ такта сжатия, выполните следующие действия.

Вам понадобятся: торцевые головки «15», «18», гаечный ключ TORX 14, «13», отвертка с плоским жалом …

Замок коленвала

и фиксатор распредвала.

Рис.1 Фиксатор коленвала Лада Ларгус

Рис.2 Замок распределительного вала

При отсутствии специальных зажимов их можно изготовить по эскизам, представленным на рис. 1 и 2.

1. Снимите правое переднее колесо.
2. Снимите верхнюю часть правого брызговика двигателя.
3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода генератора и насоса»).
4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата Lada Largus»).
5.Выверните три болта A и отверните две гайки B крепления верхней крышки привода газораспределительного механизма.

6. Снимите верхнюю крышку ремня ГРМ.

7. Вращение коленчатого вала по часовой стрелке над болтом шкива …

8. … нанесите метки на шкивы распределительных валов с логотипом Renault так, чтобы они немного не доходили до верхней точки.

9. Выверните головкой ТОРХ Е14 пробку отверстия для установки фиксатора коленчатого вала.Пробка находится на блоке цилиндров впереди по направлению движения автомобиля, в районе 1-го цилиндра.

10. Вверните фиксатор коленчатого вала в отверстие.

11. Полностью проверните коленчатый вал двигателя.

Для фиксации распредвалов в ВМТ выполните следующие операции.

1. Снимите глушитель впуска (см. «Замена фильтрующего элемента воздушного фильтра»).

2. Подденьте заглушки распределительного вала отверткой с плоским лезвием…

3. … и выдавите их с задней части головки блока цилиндров. Замените распредвалы при сборке на новые.

4. При правильной установке поршня 1-го цилиндра в положение ВМТ такта сжатия канавки на концах распределительных валов должны занимать горизонтальное положение и смещаться вниз относительно оси распределительных валов.

5. Зафиксируйте распределительные валы в этом положении зажимом распределительного вала.Если канавки находятся в неправильном положении и установить фиксатор невозможно, значит, фаза газораспределения клапана выставлена ​​неправильно (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо переустановить ремень ГРМ.

Это важная часть ремонтных работ. Значит, этот процесс понадобится непосредственно при регулировке клапанного механизма или замене ремня ГРМ. Неправильно установленные метки TMV могут привести к плачевным последствиям.

Видео по замене ремня ГРМ на ВАЗ-2114 (+ теги)

Что такое время?

Схема таймера

Газораспределительный механизм — это механизм, с помощью которого регулируются фазы газораспределения энергоблока. Для нормальной работы двигателя есть специальные метки, по которым следует выставлять ГРМ.

Некоторые на блоке, а другие на шкивах. В первом верхнем положении цилиндра все эти отметки должны совпадать.

Метки времени теряются, если произошел обрыв приводного ремня ГРМ или он был неправильно заменен. Таким образом, в этих случаях двигатель не будет работать должным образом, и потребуется перемаркировка. Сделать это довольно проблематично и далеко не всем это под силу.

Установить теги: пошаговая инструкция

Инструменты для меток времени

Для правильной установки меток ГРМ вам понадобятся необходимые инструменты. Итак, что непосредственно требуется для выполнения этой операции:

• Ключ 10.
• Тонкая плоская отвертка.
• Джек.

Сам процесс

Теперь, когда все собрано, можно переходить непосредственно к процессу работы:

1. Домкрат с правой стороны машины.

   Устанавливаем машину на домкрат

2. Под капотом откручиваем ГРМ.
3. Вращаем правое переднее колесо до совпадения метки распредвала на шкиве и колодке.

   Установить метки на распредвале и блоке

4. На картере коробки передач снимите заглушку.Смотрим, если метка маховика и корпуса совпала, то все нормально, если нет, то пока вращаем колесо.

   Снимите крышку картера, метка на маховике должна совпадать с колодкой

5. Если метки не совпадают даже при проворачивании коленвала 4-6 раз, то . Подробнее. Метка распредвала совпадает, и только в этот момент снимаем планку. Затем проверните коленчатый вал до совпадения меток на маховике. После выполнения этих операций наденьте ремень.
6. Таким образом, временные метки установлены, и вы можете приступить к выполнению других операций.

Последствия неправильного выбора времени

Последствия неправильного расположения меток ГРМ на автомобиле могут быть как небольшими, так и очень тяжелыми.

Порванный ремень ГРМ на 8-клапанной не грозит изгибам клапана, но 16-клапанный вариант ВАЗ-2114 уже этого преимущества лишен.

Рассмотрим основные варианты развития событий:

• Обрыв фаз газораспределения приведет к сгоранию клапана .
• Коленчатый клапан (загиб клапанов) тоже неприятный вариант. В 8-клапанной версии ВАЗ-2114 клапан не гнет.
• Из-за действий, описанных выше, головка блока цилиндров может деформироваться , выходят из строя направляющие втулки, а внутри основных силовых элементов образуются трещины.
• Перегорание поршня , также становится следствием неправильного расположения меток газораспределительного механизма.
• Масло а также плохой момент воспламенения топливной смеси.
• Другие последствия.

выводы

Как показывает практика, довольно просто, но далеко не каждому автомобилисту. Итак, вы должны знать принцип работы двигателя и его конструкцию. Поэтому в том случае, если автолюбитель не имеет возможности самостоятельно выполнить данный вид ремонта, нужно обращаться в автосервис.

5 лет назад

Добро пожаловать!
Для начала разберемся в значении аббревиатуры «ВМТ» — «Верхняя мертвая точка».Ниже мы рассмотрим его знакомство с автомобилями классического семейства.

Примечание!
Потребуется запастись специальным ключом для поворота шкива коленвала. При их отсутствии используйте головку «36».

Когда устанавливать поршень?

Перед началом работ необходимо снять цепь привода ГРМ с автомобиля. Обычно после этого нарушается установка газораспределительных фаз, скорее всего, вы столкнетесь с нестабильной работой двигателя автомобиля.Поэтому перед тем, как приступить к такой процедуре, необходимо установить поршень четвертого цилиндра в положение ВМТ.

Осуществляем установку на ВАЗ 2101-ВАЗ 2107

Примечание!
Начнем со снятия ГБЦ с двигателя автомобиля! (Более подробно описано в статье «Об этапах газораспределения по отметкам» в пунктах «1-10»).

Метод 1

Стоя рядом с моторным отсеком, глубоко просуньте руку и поверните гайку крепления шкива коленвала специальным ключом по часовой стрелке.На фото ниже он показан красным цветом.

Примечание!
При отсутствии вышеуказанного инструмента использовать головку «36», предварительно сняв защиту картера (этот процесс подробно описан в статье: «Замена защиты картера»). Теперь головкой проверните гайку коленвала, но не сверху, а снизу автомобиля.

Метод 2

Сесть в машину, включить четвертую передачу, проехать несколько метров до совпадения всех отметок.

Метод 3

Вам понадобится домкрат. С его помощью вывесите одно из задних колес автомобиля, включите 4-ю передачу и прокрутите колесо автомобиля рукой по направлению движения.

Примечание!
При всех способах прокручивать колесо нужно до схождения меток!

Вопрос?
Какой метод подходит вам и почему вы выбрали его? (Ответ в комментариях)

Как убедиться, что метки совпадают?

1) После снятия головы используйте один из трех вышеупомянутых методов для установки тегов.

2) Проверить, установлены ли метки газораспределительного механизма относительно меток кузова, для этого:

Пройдите в моторный отсек и убедитесь, что метка на звездочке распределительного вала совпадает с меткой на корпусе.
