Замена вентилятора (моторчика) печки Нива Шевроле

Наслаждаясь комфортными поездками в собственном авто, некоторые владельцы чрезмерно притупляют свою бдительность, не замечая «весточек», посылаемых «железным другом». Именно при помощи их транспортное средство стремится уведомить хозяина о возникновении технической неисправности. Опытные автовладельцы настоятельно рекомендуют не просто запускать двигатель, а прислушиваться, как он работает, не просто включать печку и ожидать поступление тёплого воздуха, а вновь-таки прислушиваться, не возникает ли сторонних звуков. Если вы заметили настораживающие «сигналы», рекомендуем вам засучить рукава и устранить возникшие проблемы, не дожидаясь того момента, когда они во сто крат увеличатся.

Внешний вид вентилятора печки Шевроле Нива

Хотим заметить, что владельцам Нивы Шевроле приходится часто сталкиваться с ситуацией, когда проблемы возникают в электродвигателе отопителя. В этом случае уже ничего не поделаешь, необходимо просто посетить автомагазин, купить новый вентилятор печки и осуществить его замену. Если вы ранее не сталкивались с такой проблемой, конечно, вряд ли в вашей голове уже имеется план, как должна проводиться замена вентилятора отопителя. Скорее всего, вы даже вряд ли знаете, где находится вышедший со строя моторчик печки в вашей Шевроле Ниве. По этой причине мы готовы взять над вами небольшое шефство и вооружить вас необходимой порцией технических знаний.

Замена вентилятора

Итак, если возникла острая необходимость в замене моторчика печки, рекомендуем вам поспешить с проведением ремонта, не дожидаясь наступления заморозков. Ездить в транспортном средстве, в котором система отопления не функционирует, поверьте, достаточно некомфортно. Кроме этого, в лютые морозы ещё такие поездки крайне небезопасны, поскольку отсутствие тепла не позволяет оттаивать льду, сконцентрировавшемуся на окнах. Заледенелые стёкла ограничивают видимость проезжей части для водителя, соответственно, провоцируют аварийные ситуации.

Новый рабочий вентилятор печки

Итак, возьмите в руки новый вентилятор и проверьте качество вращения лопастей. Если же вы его ещё не приобрели, рекомендуем вам отдать предпочтение модели на подшипниках, конечно, если в автомагазине вам будет предложен расширенный ассортимент отопителей, подходящих для вашей Нивы Шевроле.

Алгоритм замены

Теперь, когда вы уже подготовились к проведению непосредственной замены, рекомендуем вам ознакомиться с алгоритмом действий. Кстати, на некоторых форумах вы можете обнаружить советы автовладельцев, в которых указывается на необходимость снятия полностью всей панели. На других же форумах вы легко обнаружите альтернативное мнение, которого придерживаемся и мы. Можно демонтировать старый вентилятор печки на Ниве, а затем точно так же успешно установить новый моторчик, не прибегая к полному демонтажу панели. Вполне можно обойтись снятием бардачка и воздуховода. Не пренебрегите ещё одним нашим советом. Приобретите заранее новый салонный фильтр. Вы не понесёте серьёзных финансовых расходов, но при этом облегчите работу отопителя, а также исключите в ближайшем будущем возникновение острой необходимости замены загрязнённого фильтра.

Процесс разборки бардачка с демонтажем вентилятора отопителя

Открутите все болты, удерживающие бардачок, снимите его, далее извлеките салонный фильтр. После этого вы обнаружите уже вентилятор, который вам нужно демонтировать, а затем поменять. На крыльчатке вы обнаружите фиксатор, советуем вам на него нажать, а затем открутить три винта, фиксирующие непосредственно электродвигатель. Рекомендуем вам запастись терпением и выдержкой, поскольку эти действия вам дадутся нелегко. Очень неудобно добираться до мест, где располагаются эти винты. Если у вас найдутся отвёртки с маленькой ручкой, то вам выгоднее будет воспользоваться непосредственно ими.

Как только вам удастся открутить винты, вентилятор сразу же начнёт сползать. Вам нужно удерживать его, но при этом расшатывать слегка в разные стороны, что позволит стянуть его с вала. Как только он окажется в ваших руках, считайте, что половину дел вы уже сделали.

Неисправный моторчик вентилятора отопителя

Теперь мы настраиваем вас на проведение подготовительной работы, предшествующей установке нового вентилятора. Рассмотрите моторчик внимательно. Во время такого визуального осмотра вы легко обнаружите на поверхности крыльчатки отверстия. Через них протяните проволоку с тонким сечением, затем закрепите её в шахте, где должен быть размещён моторчик. Следите за тем, чтобы крыльчатка «стала» правильно. В частности, паз, расположенный на её поверхности, должен войти в штифт на валу электродвигателя. Помимо этого, крыльчатка должна быть расположена перпендикулярно оси вашего автомобиля.

Пришла очередь устанавливать новый вентилятор. Рекомендуем смазать его, а только потом подвергнуть установке. Кстати, и эта процедура довольно сложная по причине того, что хоть все действия и понятны, но выполнять их неудобно. Крутите, вертите свой новый вентилятор, делайте, что хотите, как вам удобно, только электродвигатель должен стать в нужное место. Убедившись, что вы действительно правильно расположили вентилятор, можете приступить к его закреплению, надёжно прикрутите несколько винтов. Теперь не забудьте, что у вас подсоединена проволока. Безусловно, уже наступил тот момент, когда она уже вам не нужна. Через моторный отсек доберитесь до неё, откусите и извлеките её. Последним завершающим действием является подсоединение патрубков. Теперь, когда вы так старательно выполнили всё то, что мы вам рекомендовали, можете проверить результат своей работы. Запустите двигатель, прогрейте его, а затем пронаблюдайте, насколько качественно стала работать ваша печка, а также вентилятор.

Итак, работы, связанные с заменой вентилятора, не столько сложны, сколько крайне неудобны. Однако если вы любите свой автомобиль, настроены всё делать лично своими руками, тогда у вас замена будет проведена максимально успешно. Обязательно только чётко следуйте предложенному нами алгоритму.

Как снять вентилятор печки на Шевроле Нива для замены: видео

Чтобы осуществить подвод холодного или прогретого воздуха внутрь салона Шевроле, производитель установил электромотор с крыльчаткой. Как и все другие элементы, этот мотор может перестать выполнять свои функциональные особенности. Главная причина выхода его из строя – несвоевременная замена фильтров при продолжительной эксплуатации или простой износ агрегата.

Определение неисправности вентилятора печки

Печка в Нива Шевроле включается с салона. Регулятор располагается на торпедо. Он имеет четыре положения. Три из них предназначены для переключения работы обогревателя в разных режимах мощности. Четвёртый служит для включения электромоторчика.

Вентилятор обогревателя включается в четвертом положении.

Когда поставить регулятор в положение «1», то звук мотора не будет слышен, если он вышел из строя. Также его работу следует проверить во всех остальных положениях. Если он не будет работать, то его придётся заменить.

Основные причины неполадок:

1. Нет питания от аккумулятора.
2. Повреждён кабель подачи питания к вентилятору.
3. Вышел из строя предохранитель.
4. Предварительное сопротивление неисправно. В таком варианте вентилятор не будет работать только в некоторых положениях.
5. Не включено зажигание.
6. Срок службы вентилятора закончился. Требуется его полная замена.

Из-за проблем с проводкой и обмоткой вентилятор печки расплавил крыльчатку.

Снимаем вентилятор своими руками на Ниве Шевроле

Когда причина неисправности вентилятора будет установлена, потребуется его снятие с авто. Перед началом работ требуется отсоединить минус на аккумуляторе (зажигание в авто должно быть при этом выключено).

Отсоединяем минусовую клемму.

Чтобы работу можно было производить более удобно, предварительно следует демонтировать приборную панель с салона. Далее потребуется отсоединить впускные патрубки на печке. Потом следует рукой проверить лёгкость проворачивания крыльчатки.

Если нет возможности или желания снимать панель приборов, можно попробовать подлезть снизу к печке. В таком случае обязательно придётся снимать бардачок, так как по-другому вытащить моторчик не представляется возможным.

Снимаем бардачок, откручивая всё, что нам помешает.

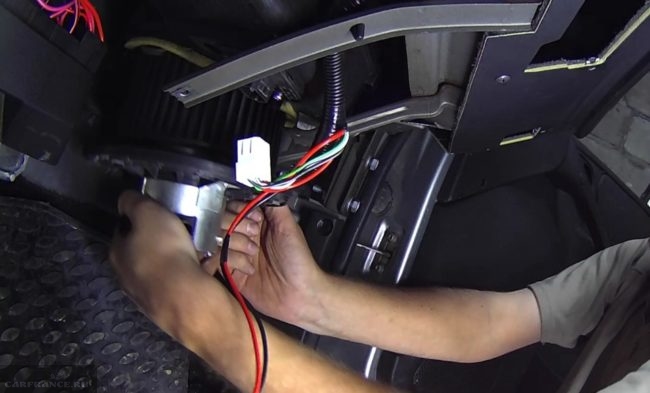

Потом надо отсоединить разъем на моторчике. Если мотор не работает только в одном положении, следует просто заменить плату.

Отсоединяем питание вентилятора и резиновые шланги.

Процесс снятия:

1. Отжать стопорные ушки при помощи отвёртки.

   Отверткой выкручиваем три винта крепления электродвигателя вентилятора.

2. Проворачивать корпус отопителя.

   В воздухозаборнике откручиваем 4 гайки крепления короба

   После проделанных операция короб станет подвижным

3. Вывести таким способом моторчик к середине приборной панели и вытянуть его полностью.

   Немного покрутив вентилятор и сдвигая короб к себе, снимаем электродвигатель вместе с крыльчаткой.

Далее требуется осмотреть воздуховоды на предмет повреждений. В них могут быть посторонние элементы. Прочистить воздуховоды. Затем следует проверить работу самого мотора. Для этого можно его напрямую подключить к аккумулятору.

Замена вентилятора печки

К новому агрегату следует прикрутить соединительную плату. Потом вставить моторчик на место и повернуть его влево.

Устанавливаем вентилятор с моторчиком, проворачивая его как показано на рисунке.

Когда он будет в гнезде, его нужно застопорить, предотвратив проворачивание в процессе работы.

К планке подсоединить провода и патрубки к печке. Проверить работу моторчика с включённым зажиганием. На этом работы можно считать завершёнными.

Прикручиваем вентилятор, подключаем провода, резиновый шланг и проверяем работоспособность.

Как снять мотор печки нива шевроле

Итак, в предыдущей записи Вы уже возможно оценили как свистит печка ШНивы. Добавим к этому тот факт, что ремонтировать что-либо зимой — не самое приятное удовольствие, по-этому заменил мотор отопителя заранее.

В книжке написано, что надо снимать всю панель и только после этого производить замену, но на форумах пишут, что можно и обойтись, что я и сделал. (в принципе, уже не новая для меня операция 😀 )
Замена через снятие бардачка+воздуховод.

Для начала нам нужен новый вентилятор (лучше на подшипниках, но я покупал из того, что было).
Из личного опыта — проверьте, что новый вентилятор нормально вращается, если покупаете в первом попавшемся магазине, иначе может случиться неприятность. Со своим вторым мотором отопителя я подумал — ну хоть как-то крутит и ладно, после чего получил вот это:

Далее можно сразу купить салонный фильтр — когда мы еще туда полезем? 🙂
А также не помешает источник света.

Для замены необходимо разобрать бардачок, а также вытащить салонный фильтр.

Начал с доступа к воздухозабору в салон.

Вытаскиваем салонный фильтр и переходим к бардачку.

Теперь у нас есть доступ к вентилятору отопителя!

Откручиваем 3 винта(или самореза О_о), которые держат наш вентилятор.

В итоге моторчик можно будет двигать вверх-вниз, но вытащить его не выйдет.
Лезем в воздухозаборник и откручиваем там 4 гайки (не забудьте поймать винты!)

Если всё работает хорошо, то ставим салонный фильтр и закручиваем всё.
____________

*Можно разобрать и смазать свистящий вентилятор, почистить ему коллектор и поставить обратно. Мой пол-года послушно молчал после данной процедуры.(работает он и летом и зимой)
**Хочу заметить, что может появиться желание отделить крыльчатку от вентилятора и запихнуть их по очереди, не развинчивая ничего в воздуховоде. На практике у меня штырь, который предотвращает прокручивание крыльчатки постоянно вылетал, посмотреть совпадут ли пазы крыльчатки и этот штырь невозможно. Можно просто не заметить, как он вылетел…
Хотя если его зафиксировать и будет помощник, то вполне хороший вариант
***У кого-то, я читал, вообще винты в воздухозаборнике не надо было трогать, вентилятор и так хорошо вылазил.

Наслаждаясь комфортными поездками в собственном авто, некоторые владельцы чрезмерно притупляют свою бдительность, не замечая «весточек», посылаемых «железным другом». Именно при помощи их транспортное средство стремится уведомить хозяина о возникновении технической неисправности. Опытные автовладельцы настоятельно рекомендуют не просто запускать двигатель, а прислушиваться, как он работает, не просто включать печку и ожидать поступление тёплого воздуха, а вновь-таки прислушиваться, не возникает ли сторонних звуков. Если вы заметили настораживающие «сигналы», рекомендуем вам засучить рукава и устранить возникшие проблемы, не дожидаясь того момента, когда они во сто крат увеличатся.

Хотим заметить, что владельцам Нивы Шевроле приходится часто сталкиваться с ситуацией, когда проблемы возникают в электродвигателе отопителя. В этом случае уже ничего не поделаешь, необходимо просто посетить автомагазин, купить новый вентилятор печки и осуществить его замену. Если вы ранее не сталкивались с такой проблемой, конечно, вряд ли в вашей голове уже имеется план, как должна проводиться замена вентилятора отопителя. Скорее всего, вы даже вряд ли знаете, где находится вышедший со строя моторчик печки в вашей Шевроле Ниве. По этой причине мы готовы взять над вами небольшое шефство и вооружить вас необходимой порцией технических знаний.

Замена вентилятора

Итак, если возникла острая необходимость в замене моторчика печки, рекомендуем вам поспешить с проведением ремонта, не дожидаясь наступления заморозков. Ездить в транспортном средстве, в котором система отопления не функционирует, поверьте, достаточно некомфортно. Кроме этого, в лютые морозы ещё такие поездки крайне небезопасны, поскольку отсутствие тепла не позволяет оттаивать льду, сконцентрировавшемуся на окнах. Заледенелые стёкла ограничивают видимость проезжей части для водителя, соответственно, провоцируют аварийные ситуации.

Итак, возьмите в руки новый вентилятор и проверьте качество вращения лопастей. Если же вы его ещё не приобрели, рекомендуем вам отдать предпочтение модели на подшипниках, конечно, если в автомагазине вам будет предложен расширенный ассортимент отопителей, подходящих для вашей Нивы Шевроле.

Алгоритм замены

Теперь, когда вы уже подготовились к проведению непосредственной замены, рекомендуем вам ознакомиться с алгоритмом действий. Кстати, на некоторых форумах вы можете обнаружить советы автовладельцев, в которых указывается на необходимость снятия полностью всей панели. На других же форумах вы легко обнаружите альтернативное мнение, которого придерживаемся и мы. Можно демонтировать старый вентилятор печки на Ниве, а затем точно так же успешно установить новый моторчик, не прибегая к полному демонтажу панели. Вполне можно обойтись снятием бардачка и воздуховода. Не пренебрегите ещё одним нашим советом. Приобретите заранее новый салонный фильтр. Вы не понесёте серьёзных финансовых расходов, но при этом облегчите работу отопителя, а также исключите в ближайшем будущем возникновение острой необходимости замены загрязнённого фильтра.

Открутите все болты, удерживающие бардачок, снимите его, далее извлеките салонный фильтр. После этого вы обнаружите уже вентилятор, который вам нужно демонтировать, а затем поменять. На крыльчатке вы обнаружите фиксатор, советуем вам на него нажать, а затем открутить три винта, фиксирующие непосредственно электродвигатель. Рекомендуем вам запастись терпением и выдержкой, поскольку эти действия вам дадутся нелегко. Очень неудобно добираться до мест, где располагаются эти винты. Если у вас найдутся отвёртки с маленькой ручкой, то вам выгоднее будет воспользоваться непосредственно ими.

Как только вам удастся открутить винты, вентилятор сразу же начнёт сползать. Вам нужно удерживать его, но при этом расшатывать слегка в разные стороны, что позволит стянуть его с вала. Как только он окажется в ваших руках, считайте, что половину дел вы уже сделали.

Теперь мы настраиваем вас на проведение подготовительной работы, предшествующей установке нового вентилятора. Рассмотрите моторчик внимательно. Во время такого визуального осмотра вы легко обнаружите на поверхности крыльчатки отверстия. Через них протяните проволоку с тонким сечением, затем закрепите её в шахте, где должен быть размещён моторчик. Следите за тем, чтобы крыльчатка «стала» правильно. В частности, паз, расположенный на её поверхности, должен войти в штифт на валу электродвигателя. Помимо этого, крыльчатка должна быть расположена перпендикулярно оси вашего автомобиля.

Пришла очередь устанавливать новый вентилятор. Рекомендуем смазать его, а только потом подвергнуть установке. Кстати, и эта процедура довольно сложная по причине того, что хоть все действия и понятны, но выполнять их неудобно. Крутите, вертите свой новый вентилятор, делайте, что хотите, как вам удобно, только электродвигатель должен стать в нужное место. Убедившись, что вы действительно правильно расположили вентилятор, можете приступить к его закреплению, надёжно прикрутите несколько винтов. Теперь не забудьте, что у вас подсоединена проволока. Безусловно, уже наступил тот момент, когда она уже вам не нужна. Через моторный отсек доберитесь до неё, откусите и извлеките её. Последним завершающим действием является подсоединение патрубков. Теперь, когда вы так старательно выполнили всё то, что мы вам рекомендовали, можете проверить результат своей работы. Запустите двигатель, прогрейте его, а затем пронаблюдайте, насколько качественно стала работать ваша печка, а также вентилятор.

Итак, работы, связанные с заменой вентилятора, не столько сложны, сколько крайне неудобны. Однако если вы любите свой автомобиль, настроены всё делать лично своими руками, тогда у вас замена будет проведена максимально успешно. Обязательно только чётко следуйте предложенному нами алгоритму.

Поломка печного вентилятора на «Шевроле Ниве» — пожалуй, худшее, что может случиться с водителем, находящимся в тридцатиградусный мороз далеко от дома. Однако такого поворота событий можно избежать. Главное — вовремя обратить внимание на характерные признаки, указывающие на то, что вентилятор печки скоро откажет. А после этого можно самостоятельно заменить устройство, не подвергая себя риску обморожения.

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;

Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.

Два самореза на панели «Шевроле Нивы» выкручиваются с помощью крестовой отвёртки

Пластиковая консоль «Шевроле Нивы» отгибается вниз до щелчка

Предохранитель F18 в блоке «Шевроле Нивы» расположен в правом нижнем углу

Предохранитель F18 на «Шевроле Ниве» сгорел и оплавился

Замена вентилятора печки на «Шевроле Ниве»

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

• ключи-шестигранники, набор;
• отвёртка крестовая;
• новый вентилятор отопителя.

Последовательность замены

1. Открывается капот «Шевроле Нивы». Возле лобового стекла находится ниша с установленным в ней салонным фильтром, который прикрыт пластиковой крышкой на защёлках. Они открываются вручную, крышка снимается, затем извлекается и салонный фильтр. Открывается доступ к крыльчатке печного вентилятора.

После снятия крышки с салонного фильтра «Шевроле Нивы» открывается доступ к крыльчатке вентилятора

Крепёжная скоба на крыльчатке «Шевроле Нивы» отодвигается в сторону

Доступ к мотору вентилятора «Шевроле Нивы» можно получить, сняв бардачок

Моторчик вентилятора «Шевроле Нивы» держится на трёх саморезах

Мотор вентилятора «Шевроле Нивы» снят через бардачок

Крыльчатка отопительного вентилятора «Шевроле Нивы» извлечена через нишу салонного фильтра

Важные нюансы

Есть несколько важных моментов, которые обязательно нужно учитывать, меняя вентилятор печки на «Шевроле Ниве». Вот они:

• крышку салонного фильтра следует снимать очень осторожно, поскольку защёлки, которые её держат, легко ломаются. Этот момент особенно актуален, если менять вентилятор приходится на морозе;
• опуская открученный электродвигатель, следует помнить, что на его валу есть небольшая направляющая втулка, которую очень легко потерять: она падает, скатывается по бардачку прямо в двигательный отсек и отыскать её там будет очень непросто;

Направляющую втулку с вентилятора печки «Шевроле Нивы» очень легко потерять

Установка вентилятора LUZAR на «Шевроле Ниву» оправдана только в крайнем случае

Заменить сломанный вентилятор на «Шевроле Ниве» не так уж сложно. С этой задачей справится даже начинающий автолюбитель, хотя бы раз державший в руках крестовую отвёртку. Главное — не повредить защёлки на крышке салонного фильтра и не потерять направляющую втулку вентилятора.

Замена вентилятора печки автомобиля «Нива Шевроле» своими руками

Вентилятор печки не влияет на ходовые качества автомобиля. Однако водители со стажем знают, насколько он важен, особенно в холодное время года. В салоне резко понижается температура, замерзают стёкла, и движение становится невозможным. Заменить вентилятор отопителя салона своими руками довольно просто.

Содержание статьи

Расположение вентилятора печки на автомобиле «Нива Шевроле»

На автомобиле «Нива Шевроле» вентилятор печки расположен в подкапотном пространстве под салонным фильтром, несколько ниже лобового стекла. Под крыльчаткой установлен моторчик, который подключается через блок предохранителей к бортовой сети машины.

Вентилятор печки занимает центральное место в системе отопления салона автомобиля «Нива Шевроле»

Демонтаж моторчика в случае необходимости можно осуществить двумя способами:

• через отверстие для салонного фильтра, предварительно сняв сам фильтр;
• через салон, частично демонтировав торпедо.

Чаще прибегают к первому варианту, так как он менее трудоёмкий.

На «Ниве Шевроле» вентилятор печки располагается в салоне автомобиля под салонным фильтром

Симптомы неисправности вентилятора печки

Основные признаки выхода из строя вентилятора печки следующие:

• не работает электродвигатель;
• снижается скорость вращения электродвигателя;
• начинает скрипеть вентилятор.

В зависимости от появившихся симптомов определяется порядок действий по устранению проблемы.

Не работает электродвигатель

Если перестаёт работать электродвигатель, в салоне пропадает шум при включении отопителя.

Часто причиной этого является выход из строя предохранителя F18 номиналом 25А в соответствующем блоке, через который поступает напряжение на моторчик печки.

Другой причиной может быть повреждение обмотки двигателя вентилятора — при нарушении изоляции проводов возможно межвитковое замыкание. В этом случае электродвигатель подлежит замене.

При межвитковом замыкании электродвигатель перестаёт работать

Снижается скорость вращения электродвигателя

При снижении скорости вращения вала моторчика определить источник проблемы несколько сложнее. Уровень шума при уменьшении мощности электродвигателя становится заметно ниже. Это может быть обусловлено сильным износом якоря или щёток. Кроме этого, вентилятор начинает потреблять гораздо больший ток, и это может привести к выходу из строя предохранителя F18.

При сильном износе якоря электродвигатель будет врашаться гораздо медленнее

Начинает скрипеть вентилятор

Вентилятор начинает скрипеть при износе подшипников электродвигателя. Чем больше износ, тем сильнее скрип. Если не предпринимать никаких действий, то сгорит предохранитель печки, а сам моторчик заклинит. В этом случае электродвигатель следует заменить на новый.

При сильном износе подшипников двигатель заклинивает

Замена предохранителя вентилятора печки

Практически любая неисправность электродвигателя печки приводит к замене предохранителя F18. На автомобиле «Нива Шевроле» блок предохранителей расположен в салоне под панелью приборов и закрыт крышкой, закреплённой двумя саморезами. При замене F18 рекомендуется проверить и в случае необходимости заменить и другие предохранители.

Предохранитель печки находится в блоке предохранителей под панелью приборов

Если предохранитель F18 приходится менять довольно часто, то проблему следует искать в другом месте. Возможно, где-то в цепи питания электродвигателя возникает короткое замыкание. Иногда предохранитель перегорает в результате сильного загрязнения салонного фильтра. В этом случае электродвигателю не хватает мощности для нормальной вентиляции воздуха, и предохранитель выходит из строя.

Часто причиной остановки двигателя печки является сгоревший предохранитель

Подозрительный предохранитель вынимается из посадочного места в блоке специальным пинцетом. Если он перегорел, на его место устанавливается новый. При проверке лучше использовать мультиметр, так как визуально определить целостность предохранителя бывает затруднительно.

Предохранитель печки на «Ниве Шевроле» (F18) рассчитан на 25 А

Видео: замена предохранителя печки

Замена вентилятора печки

Заменить электродвигатель печки довольно просто.

Необходимые инструменты

Для работы потребуются:

• набор ключей-шестигранников;
• крестообразная отвёртка;
• новый электродвигатель отопителя.

Демонтаж вентилятора печки

Вентилятор печки снимается следующим образом.

1. Отсоединяется минусовая клемма аккумулятора.
2. Справа (по ходу движения) под лобовым стеклом установлен салонный фильтр, защищённый крышкой на защёлках. После снятия крышки и извлечения фильтра открывается доступ к вентилятору отопителя.
   Для доступа к вентилятору отопителя снимается салонный фильтр
3. Снимается крыльчатка. Для этого крестообразной отвёрткой откручивается болт, удерживающий крепёжную скобу. Крыльчатка сдвигается в сторону и вынимается.
   Для снятия крыльчатки нужно открутить болт и вынуть крепёжную скобу
4. В салоне перед пассажирским сиденьем откручивается крепёж панели бардачка.
   Для доступа к электродвигателю снимается панель бардачка
5. Отсоединяется разъём с проводами питания.
   Для снятия электродвигателя необходимо отсоединить разъем с проводами питания
6. Коротким шестигранником на 10 откручиваются болты крепления, и электродвигатель вынимается.
   Электродвигатель печки крепится тремя болтами
7. После снятия двигателя через нишу салонного фильтра аккуратно вынимается крыльчатка.
   Крыльчататка свободно вытаскивается со стороны салонного фильтра

Установка вентилятора печки

Неисправный электродвигатель ремонтируют или меняют на новый. Повреждённую крыльчатку тоже следует заменить. В отверстия в её корпусе продевается тонкая проволока и закрепляется полости фильтра салона. Крыльчатка должна быть установлена таким образом, чтобы расположенный внутри её паз входил в штифт вала электромотора.

Перед установкой нового двигателя ось смазывается специальной смазкой.

Сборка выполняется в обратной последовательности. Если крыльчатка не встаёт на своё место, её следует несколько раз подвигать в разные стороны до полной посадки на вал двигателя. Затем под капотом кусачками перекусывается проволока, устанавливается крепёжная скоба и закручивается болт. Новый вентилятор печки установлен.

Таким образом, диагностика неисправностей, ремонт и замена вентилятора печки на автомобиле «Нива Шевроле» не представляет большой сложности. Для этого потребуется минимальный набор стандартных инструментов. Следите за печкой, и в салоне вашего авто всегда будет тепло.

почему не работает, скрипит, ремонт своими руками » АвтоНоватор

Поломка печного вентилятора на «Шевроле Ниве» — пожалуй, худшее, что может случиться с водителем, находящимся в тридцатиградусный мороз далеко от дома. Однако такого поворота событий можно избежать. Главное — вовремя обратить внимание на характерные признаки, указывающие на то, что вентилятор печки скоро откажет. А после этого можно самостоятельно заменить устройство, не подвергая себя риску обморожения.

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

• вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;

  Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел

• снижение оборотов вентилятора. Заметить такую неисправность гораздо сложнее. При этой поломке электродвигатель печки продолжает работать, но не на полную мощность. Опытный водитель с хорошим слухом поймёт, что вентилятор печки начал шуметь иначе. Это означает, что вращению вала сильно мешают изношенные щётки или коллектор. Проблема ещё и в том, что двигатель с такой поломкой потребляет больше тока. А это, в свою очередь, может вывести из строя предохранитель F18;
• скрип вентилятора. Он возникает, когда изнашиваются подшипники в электродвигателе. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет. Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.

   Два самореза на панели «Шевроле Нивы» выкручиваются с помощью крестовой отвёртки

2. Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок).

   Пластиковая консоль «Шевроле Нивы» отгибается вниз до щелчка

3. После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже.

   Предохранитель F18 в блоке «Шевроле Нивы» расположен в правом нижнем углу

4. Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти.

   Предохранитель F18 на «Шевроле Ниве» сгорел и оплавился

5. Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Замена вентилятора печки на «Шевроле Ниве»

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

• ключи-шестигранники, набор;
• отвёртка крестовая;
• новый вентилятор отопителя.

Последовательность замены

1. Открывается капот «Шевроле Нивы». Возле лобового стекла находится ниша с установленным в ней салонным фильтром, который прикрыт пластиковой крышкой на защёлках. Они открываются вручную, крышка снимается, затем извлекается и салонный фильтр. Открывается доступ к крыльчатке печного вентилятора.

   После снятия крышки с салонного фильтра «Шевроле Нивы» открывается доступ к крыльчатке вентилятора

2. На крыльчатке есть крепёжная скоба. Крестовой отвёрткой ослабляется болт, который её удерживает, скоба сдвигается в сторону и вынимается.

   Крепёжная скоба на крыльчатке «Шевроле Нивы» отодвигается в сторону

3. Открывается салон автомобиля. Всё той же крестовой отвёрткой откручиваются саморезы, удерживающие панель бардачка. Бардачок извлекается. Теперь есть доступ к электромотору отопителя.

   Доступ к мотору вентилятора «Шевроле Нивы» можно получить, сняв бардачок

4. Электромотор держится на трёх болтах-саморезах. Они выкручиваются с помощью шестигранника на 10.

   Моторчик вентилятора «Шевроле Нивы» держится на трёх саморезах

5. После выкручивания последнего самореза электромотор аккуратно опускается (никаких проблем возникнуть не должно, поскольку крепёжная скоба с крыльчатки уже снята).

   Мотор вентилятора «Шевроле Нивы» снят через бардачок

6. Когда электромотор будет снят, крыльчатка вентилятора полностью освободится и её можно будет извлечь через нишу салонного фильтра.

   Крыльчатка отопительного вентилятора «Шевроле Нивы» извлечена через нишу салонного фильтра

7. Старая крыльчатка заменяется новой, затем сборка всех узлов производится в обратной последовательности.

Важные нюансы

Есть несколько важных моментов, которые обязательно нужно учитывать, меняя вентилятор печки на «Шевроле Ниве». Вот они:

• крышку салонного фильтра следует снимать очень осторожно, поскольку защёлки, которые её держат, легко ломаются. Этот момент особенно актуален, если менять вентилятор приходится на морозе;
• опуская открученный электродвигатель, следует помнить, что на его валу есть небольшая направляющая втулка, которую очень легко потерять: она падает, скатывается по бардачку прямо в двигательный отсек и отыскать её там будет очень непросто;

  Направляющую втулку с вентилятора печки «Шевроле Нивы» очень легко потерять

• найти в продаже «родной» вентилятор для «Шевроле Нивы» удаётся далеко не всегда (его номер по каталогу — 21238118020). По этой причине многие автовладельцы устанавливают вентиляторы марки LUZAR (а его номер — lFh01211). Назвать эти устройства хорошей альтернативой нельзя, и вот почему. «Родные» вентиляторы для «Шевроле Нивы» могут вращаться со скоростью 3000 об/мин, тогда как аналог от фирмы LUZAR развивает скорость максимум в 2800 об/мин. «Родной» вентилятор потребляет ток всего в 18 А, а LUZAR потребляет 25 А. При этом предохранитель F18, о котором говорилось выше, рассчитан именно на 25 А, то есть риск его перегорания при использовании вентилятора LUZAR многократно возрастает. В такой ситуации оптимальным вариантом будет установка «родного» вентилятора на «Шевроле Ниву».

  Установка вентилятора LUZAR на «Шевроле Ниву» оправдана только в крайнем случае

Заменить сломанный вентилятор на «Шевроле Ниве» не так уж сложно. С этой задачей справится даже начинающий автолюбитель, хотя бы раз державший в руках крестовую отвёртку. Главное — не повредить защёлки на крышке салонного фильтра и не потерять направляющую втулку вентилятора.

Как снять вентилятор печки на Шевроле Нива для замены: видео

Нива шевроле Автор: admin

Как будет дальше — не знаю, если снова запищит, то напишу.

как поменять мотор печки на ниве шевроле

Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. Замена вентилятора печки К новому агрегату следует прикрутить соединительную плату.

Архангельский клуб владельцев и любителей автомобиля Шевроле Нива  У меня получилось поменять вентилятор без снятия…

Прежде чем смазывать без знания дела, прочтите данную тему до конца, есть комментарии и наработка модератор Как смазать нижнюю часть: Установив новый подшипник, безусловно, вам нужно будет осуществить сборку печки, выполняя все те же самые действия, но только в обратной последовательности.

Масло подсохнет и скрип опять появится.

Требуется его полная замена.

Шеви Нива= замена мотора вентилятора ПЭТ бутылкой

Из-за проблем с проводкой и обмоткой вентилятор печки расплавил крыльчатку. Перед началом работ требуется отсоединить минус на аккумуляторе зажигание в авто должно быть при этом выключено.

Чтобы работу можно было производить более удобно, предварительно следует демонтировать приборную панель с салона. Далее потребуется отсоединить впускные патрубки на печке.

Потом следует рукой проверить лёгкость проворачивания крыльчатки. Исходя из этого, в качестве первых наших рекомендаций будет выступать чистка печки.

Безусловно, вам придётся первоначально снять вентилятор полностью или обеспечить беспрепятственный доступ к нему. В любом случае не забудьте побеспокоиться о собственной безопасности, предполагающей отключение клеммы от аккумулятора, полное обесточивание электроустройств.

Итак, теперь попробуйте подвергнуть отопитель чистке. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет.

Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.

Замена предохранителя отопительного вентилятора Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя.

Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка. Сначала иногда, а потом постоянно и на всех скоростях вентилятора. Звук очень неприятный, как будто сверчек под панелью сидит.

Решил смазать моторчик не снимая его с машины. Оказалось что частично это можно сделть. И аккуратно отсоединяем провода подсветки бардачка.

Сразу скажу места мало не очень удобно. Берём две отвёртки плоских лучше толстые и широкие. У меня почти сразу получилось снять. С верху пытался но не чего не получалось.

Причины свиста и пути его устранения

Держится он на двух длинных болтиках. С начало я снял нижнюю крышку там видно втулку. Иногда предохранитель перегорает в результате сильного загрязнения салонного фильтра.

В этом случае электродвигателю не хватает мощности для нормальной вентиляции воздуха, и предохранитель выходит из строя. Часто причиной остановки двигателя печки является сгоревший предохранитель Подозрительный предохранитель вынимается из посадочного места в блоке специальным пинцетом.

Как поменять вентилятор печки нива шевроле — Защита имущества

На автомобиле установлен электродвигатель вентилятора отопителя с возбуждением от постоянных магнитов.

Данные для проверки электродвигателя приведены в таблице

Для получения разных частот вращения в цепи питания электродвигателя установлен дополнительный резистор.

Резистор имеет три спирали и предохранитель.

При прохождении тока через все три спирали обеспечивается 1-я скорость вращения вентилятора отопителя, если ток проходит через две спирали – 2-я скорость, через одну – 3-я скорость.

При включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной 4-й скоростью (3000 мин -1 ).

В случае выхода из строя электродвигатель замените новым. Единственно возможный ремонт электродвигателя заключается в зачистке коллектора.

Рис. 1. Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла

Данные для проверки электродвигателя вентилятора отопителя

Частота вращения вала при нагрузке электродвигателя крыльчаткой

при напряжении 12 В и температуре (25+10) °С, мин -1

Потребляемая сила тока при указанной нагрузке

и частоте вращения, А, не более

Снятие и установка электродвигателя вентилятора отопителя

Вам потребуется отвертка.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите вещевой ящик.

Отсоедините колодку жгута проводов от электродвигателя.

Отсоедините шланг подвода воздуха.

Выверните три винта крепления электровентилятора отопителя

Снимите электровентилятор в сборе с крыльчаткой.

Снимите пружинную шайбу

Установите крыльчатку на электродвигатель и электровентилятор на автомобиль в порядке, обратном снятию

Чтобы осуществить подвод холодного или прогретого воздуха внутрь салона Шевроле, производитель установил электромотор с крыльчаткой. Как и все другие элементы, этот мотор может перестать выполнять свои функциональные особенности. Главная причина выхода его из строя – несвоевременная замена фильтров при продолжительной эксплуатации или простой износ агрегата.

Определение неисправности вентилятора печки

Печка в Нива Шевроле включается с салона. Регулятор располагается на торпедо. Он имеет четыре положения. Три из них предназначены для переключения работы обогревателя в разных режимах мощности. Четвёртый служит для включения электромоторчика.

Вентилятор обогревателя включается в четвертом положении.

Когда поставить регулятор в положение «1» , то звук мотора не будет слышен, если он вышел из строя. Также его работу следует проверить во всех остальных положениях. Если он не будет работать, то его придётся заменить.

Основные причины неполадок:

1. Нет питания от аккумулятора.
2. Повреждён кабель подачи питания к вентилятору.
3. Вышел из строя предохранитель.
4. Предварительное сопротивление неисправно. В таком варианте вентилятор не будет работать только в некоторых положениях.
5. Не включено зажигание.
6. Срок службы вентилятора закончился. Требуется его полная замена.

Из-за проблем с проводкой и обмоткой вентилятор печки расплавил крыльчатку.

Снимаем вентилятор своими руками на Ниве Шевроле

Когда причина неисправности вентилятора будет установлена, потребуется его снятие с авто. Перед началом работ требуется отсоединить минус на аккумуляторе (зажигание в авто должно быть при этом выключено).

Отсоединяем минусовую клемму.

Чтобы работу можно было производить более удобно, предварительно следует демонтировать приборную панель с салона. Далее потребуется отсоединить впускные патрубки на печке. Потом следует рукой проверить лёгкость проворачивания крыльчатки.

Если нет возможности или желания снимать панель приборов, можно попробовать подлезть снизу к печке. В таком случае обязательно придётся снимать бардачок, так как по-другому вытащить моторчик не представляется возможным.

Снимаем бардачок, откручивая всё, что нам помешает.

Потом надо отсоединить разъем на моторчике. Если мотор не работает только в одном положении, следует просто заменить плату.

Отсоединяем питание вентилятора и резиновые шланги.

Процесс снятия:

1. Отжать стопорные ушки при помощи отвёртки.

Отверткой выкручиваем три винта крепления электродвигателя вентилятора.

Немного покрутив вентилятор и сдвигая короб к себе, снимаем электродвигатель вместе с крыльчаткой.

Далее требуется осмотреть воздуховоды на предмет повреждений. В них могут быть посторонние элементы. Прочистить воздуховоды. Затем следует проверить работу самого мотора. Для этого можно его напрямую подключить к аккумулятору.

Замена вентилятора печки

К новому агрегату следует прикрутить соединительную плату. Потом вставить моторчик на место и повернуть его влево.

Устанавливаем вентилятор с моторчиком, проворачивая его как показано на рисунке.

Когда он будет в гнезде, его нужно застопорить, предотвратив проворачивание в процессе работы.

К планке подсоединить провода и патрубки к печке. Проверить работу моторчика с включённым зажиганием. На этом работы можно считать завершёнными.

Прикручиваем вентилятор, подключаем провода, резиновый шланг и проверяем работоспособность.

Причины неисправности вентилятора отопителя

В целом понять, когда нужно менять отопитель, несложно. Достаточно всего лишь обратить внимание на то, выполняет ли он свою прямую функцию – обогревание. Если нет или слабо, то это говорит о том, что устройство нужно либо ремонтировать, либо менять. Происходит это зачастую из-за того, что владельцы авто забывают своевременно заменять фильтры. Также бывает, что неисправность отопителя связана с продолжительным сроком его эксплуатации. Кроме всего прочего, не работать отопитель может по таким причинам:

• отсутствие питания от аккумулятора;
• неполадки с предохранителем;
• не включенное зажигание;
• неисправно предварительное сопротивление.

Все эти проблемы легко решаются, если вы хоть немного разбираетесь в механике. В случае если обогревателю не помогают никакие ремонтные работы, то это значит, что его срок работы истек, то есть требуется замена.

Как снять и заменить вентилятор

Многие задаются вопросом: замена или ремонт вентилятора печки нива шевроле может происходить через бардачок. Безусловно, ремонт может. Однако замену можно выполнить и другими, более легкими способами. Для начала необходимо разобраться в том, как снять обогреватель. Сначала потребуется отсоединить минус на аккумуляторе. Далее схема действий следующая:

• предварительно нужно снять приборную панель с салона;
• после надо отсоединить разъем на моторчике;
• если предыдущее действие не удается выполнить, тогда следует заменить плату;
• далее нужно отжать отверткой стопорные ушки;
• провернуть корпус обогревателя;
• вывести моторчик к середине панели и извлечь его;
• после этого нужно проверить прибор на наличие повреждений.

Если обогреватель износился и его надо заменять, то процесс установки нового агрегата сбудет состоять из таких этапов:

1. К новому устройству сначала прикручивают соединительную плату.
2. Затем вставляют моторчик на место и хорошенько влево поворачивают.
3. Когда он будет в отверстии, его необходимо застопорить, чтобы он не двигался.
4. После этого к планке требуется подключить провода, а к печке патрубки.
5. Далее нужно проверить, как моторчик функционирует при включенном зажигании.

С кондиционером или отопителем в состоянии справиться даже начищающий автомобилист. Достаточно просто знать, как устроены детали и к чему подсоединены. Затем можно последовательно приступать к работам. Главное – не спешить, а действовать слаженно и аккуратно.
