Замена переднего сальника коленвала на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Вы когда-нибудь видели нижнюю часть двигателя, обрызганную моторном маслом? Обычно люди, мало разбирающиеся в устройстве автомобиля, первым делом задают вопрос: «А почему такое происходит»?

Двигатель у автомобиля может замасливаться по разным причинам, но основной причиной является деформация сальников.  Время от времени они требуют замены на новые. Разберемся, что же они из себя представляют и зачем нужны. Сальник говорят в народе, настоящее название – сайлентблок – резинометаллический шарнир, состоящий из двух металлических втулок с резиновой вставкой между ними. Сальники служат соединением деталей подвески. За счет упругой (резиновой или полиуретановой) вставки между втулками гасятся колебания, передаваемые от одного узла к другому. Сайлентблок испытывает весьма тяжелые нагрузки, ведь его основная задача – противостоять деформации, получаемой подвеской автомобиля.

Примечание!
Вам понадобятся следующие инструменты: гаечные ключи, специальный ключ «на 36», предназначенный для откручивания гайки крепления шкива коленвала, пара отвёрток, монтажная лопатка, оправка, молоток и бородок!

Краткое содержание:

Местонахождение переднего сайлентблока коленчатого вала

Сайлентблоки встречаются не только в передней подвеске автомобиля (здесь они крепят рычаги, стабилизатор поперечной устойчивости, реактивные тяги), но и в задней подвеске (крепят штангу). Более того, круг их применения включает амортизаторы, коробку передач, двигателя. Эти важные детали требуют постоянного и своевременного контроля. Сегодня речь пойдет конкретно про передний сайлентблок на классической модели ВАЗа. Итак, он располагается в специальном отверстии, выделенном в крышке привода распредвала. Чтобы открывая капот вы с легкостью смогли его обнаружить, посмотрите размещённое чуть ниже фото.  Красным кругом обведена крышка привода распределительного вала, а синей стрелкой указан шкив коленвала.  Сальник расположился прямиком за ним.

Время замены сальников

Обнаружив на поверхности сальника различного рода деформации, необходимо задуматься о срочной замене. В противном случае вы столкнетесь с течью моторного масла из автомобильного двигателя.

В момент прокручивания коленвала у двигателя с деформированным сальником масло будет выходить разбрызгивающей струёй, передняя часть у двигателя постоянно будет замаслена – верный признак необходимости ремонта.

Вопрос?
А по какой причине Вы меняете сайлентблок коленвала? (Ответ пишите в  комментариях)

Предварительная подготовка

Прежде чем приступать к ремонтным работам, обязательно проделайте одну вещь. Люди постоянно допускают грубую ошибку, переходя сразу к  непосредственной замене сальника – не проверяют чистоту системы вентиляции картера в двигателе. (Подробнее читайте в статье: «Очистка вентиляции картера», в рубрике «Когда очищать систему?»)

Примечание!
Если вентиляционная система картера будет загрязнена, то даже при исправном сайлентблоке коленчатого вала масло будет выходить наружу через сальники и прокладку поддона картера!

Замена переднего сайлентблока коленчатого вала на ВАЗ 2101-ВАЗ 2107

Примечание!
на сегодняшний день существует два способа замены: быстрый и медленный. Хоть второй метод и требует больших временных затрат, зато он более аккуратный. Выбор и решение остаются за вами! (Медленный способ описывается в статье, а быстрый продемонстрирован в видеоролике в конце статьи).

Снятие

1) В начале операции снимите крышку привода распредвала с двигателя автомобиля. (подробнее ознакомьтесь с процессом в статье: «Замена башмака натяжителя цепи», в пунктах «1-8»)

Примечание!
Если у вас имеется опыт замены сальников, то крышку можете не снимать, а производить замену сальника сразу же на установленной крышке.

Учитывайте, пространства для замены сальника будет мало, имеется вероятность того, что сальник запрессуется в крышку привода с перекосом. Тогда потребуется повторная замена сальника со снятой крышкой.

2) Сняв крышку, с помощью молотка и бородка аккуратно извлеките сайлентблок.

Примечание!
Извлекать сальник только с внутренней стороны крышки, иначе извлечение будет проблематичным!

Установка

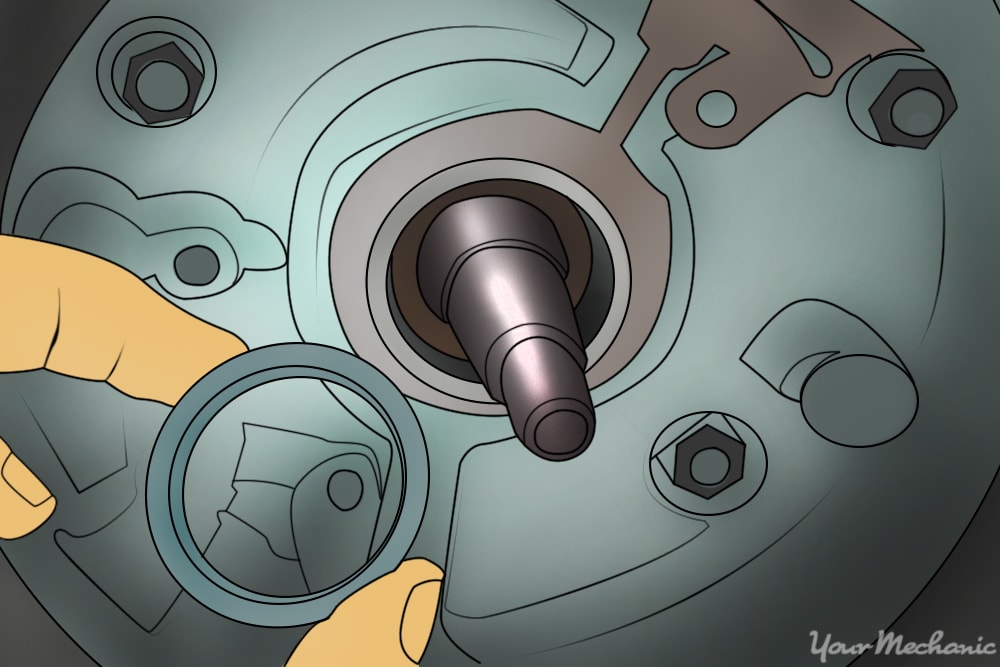

1) Используя моторное масло, смажьте новую деталь и установите с наружной стороны крышки на место. В процессе установки сальника, обязательно сориентируйте его рабочей кромкой в сторону центрирующих выступов, указанных буквой «а».

Примечание!
На фото ниже видно, что рабочая кромка отличается лишь наличием пружины!

2) Далее с помощью оправки подходящего диаметра и молотка запрессуйте сальник до упора.

3) Теперь возьмите в руки ранее снятую прокладку крышки распредвала и оцените её состояние. В случае сильного обжатия или деформации замените старую прокладку новой.

Примечание!
Чтобы в будущем гарантированно устранить течь сквозь прокладку, рекомендуется с обеих сторон нанести на неё тонкий слой силиконового герметика.

Для удобства установки крышки, рекомендуем с помощь клея приклеить прокладку к самой крышке – она не будет слетать.

4) Следом установите крышку совместно с установленной на ней прокладкой на место. Наживите болты и гайки, крепящие крышку.

5) Затем воспользовавшись специальной оправкой сцентрируйте крышку привода таким образом, чтобы она стояла ровно относительно коленвала.

Примечание!
В отсутствие оправки воспользуйтесь ранее снятым шкивом коленвала и отцентрируйте крышку: установите шкив и затяните гайку крепления.

6) Слегка заверните крепящие крышку болты и гайки.

7) Окончательно крест-накрест заверните их.

8) В завершение затяните болты крепления поддона картера к двигателю.

Примечание!
Установите оставшиеся детали в обратном снятию порядке.

Дополнительный видеоролик

Видео поможет детально разобраться с процессом замены сальника, здесь изложена подробная инструкция. Приятного и полезного просмотра!

Замена сальника коленвала в ваз 2106 своими руками

Замена сальников коленвала ваз 2106

Эта статья предназначена для автолюбителей, которые предпочитают самостоятельно решать технические вопросы, возникающие в процессе эксплуатации автомобиля.

В этой статье на базе автомобиля ваз 2106, замена переднего сальника коленвала и заднего сальника будет изложена поэтапно и проиллюстрирована с помощью фото.
Многие владельцы автомобилей весьма болезненно воспринимают любую поломку своей машины. А огорчает их не столько цена ремонта, сколько собственная некомпетентность порой в элементарных технических проблемах.
В данном случае замена сальника коленвала на ваз 2106 или на какой-либо другой модели автомобиля – это стандартная процедура, которая позволит обеспечить дальнейшую корректную работу двигателя.

Роль сальников в работе двигателя

Сальники – это одна из разновидностей манжет, которые в различных механизмах служат уплотнителем для движущихся деталей. Правильным будет называть его – армированная манжета или радиальная манжета.

Роль сальника в работе двигателя – достаточно весома и любые сбои в его стабильном функционировании приводят к весьма нежелательным последствиям. Даже при незначительном смещении сальника от стандартного положения обязательно будет происходить утечка масла.
Считается, что вероятность его замены составляет один раз в течение трёх лет. Однако такая замена может понадобиться и раньше, в зависимости от условий эксплуатации и различных побочных проблем.

Признаки и причины необходимости замены сальника

Признаком данной проблемы может быть только одно – загрязнение моторного отсека. Когда герметичность узла нарушена, через повреждённый сальник происходит утечка смазочного материала и масло, попадая на вращающиеся детали, разбрызгивается по моторному отделению.
В частности, замена сальника переднего — коленвала на ваз 2106, вернее её предпосылкой может послужить тот факт, что масло при утечке попадает на шкив и разбрызгивается по сторонам в передней части двигателя. При утечке со стороны заднего сальника, масло разбрызгивает маховик в картере сцепления.

При большой течи могут замаслиться накладки ведомого диска, и как результат – будет пробуксовка сцепления.
Причиной необходимости замены сальника может послужить следующее:

  • Произошёл естественный износ сальника.
  • Сальник был установлен с перекосом и, в результате статических напряжений, на его корпусе появилась трещина.
  • Сальник мог получить элементарное механическое повреждение.
  • Целостность рабочей поверхности сальника была нарушена в результате перегрева двигателя.
  • Некачественно изготовленный сальник, проще говоря – подделка.

Многие автовладельцы считают, что замена переднего сальника коленвала на ваз 2106 должна выполняться своими руками. Это позволит не только сэкономить средства, но и приобрести очень нужный в автомобильном деле опыт.
С этим поспорить. Однако в этой работе есть определённые нюансы. Именно их мы и рассмотрим ниже.

Порядок замены переднего сальника

Замена сальника коленвала ваз 2106 переднего

Прежде всего, замена сальника переднего коленвала ваз 2106 предполагает ряд подготовительных работ. Необходимо установить автомобиль на смотровую канаву, задействовать ручной тормоз и дать двигателю время охладиться.
Для выполнения работ будет необходим следующий инструмент:

  • Ключи: R10, R36.
  • Монтажная лопатка.
  • Специальная наставка.
  • Молоток.
  • Отвёртка.
  • Бородок.

СОВЕТ: Перед началом выполнения намеченных работ, обязательно необходимо проверить состояние вентиляционной системы картера двигателя.
Загрязнение её может привести к тому, что даже исправный сальник будет пропускать масло. Этому поспособствует избыточное давление внутри системы вследствие её загрязнения.

Замена сальника будет производиться в следующем порядке:

  • Ключом R36 отвинчиваем гайку крепления шкива и, при помощи монтажной лопатки, снимаем шкив.
  • Ключом R10 отвинчиваем болты и гайки крепления крышки привода распредвала.
  • Снимаем крышку привода вместе с прокладкой.
  • С внутренней стороны, используя молоток и бородок, не сильными ударами выбиваем дефектный сальник.
  • Новый сальник смазываем маслом и устанавливаем на штатное место с наружной стороны крышки.
  • С помощью молотка и специальной наставки производим окончательную и основательную установку сальника на штатном месте.
  • Устанавливаем крышку привода с прокладкой на своё место.
  • Ввинчиваем болты крепления крышки, но не до конца.
  • Несколько раз, провернув коленчатый вал, центруем положение крышки на своём месте.
  • Далее основательно ввинчиваем болты крепления крышки. Но делать это нужно постепенно, так, чтобы не нарушить центровку.
  • Последующую сборку необходимо производить в последовательности, обратной разборке.

Следует отметить, что некоторые опытные специалисты умудряются производить замену сальника без снятия крышки привода. Однако в данном случае, из-за того, что пространство для работы узкое, можно допустить перекос при установке нового сальника и утечка снова повторится.
Как показывает вышеизложенная инструкция, большой сложности замена переднего сальника коленвала ваз 2106, не представляет. И если скрупулёзно выполнить все предписанные действия, то результат обязательно будет положительным.

Порядок замены заднего сальника

Ваз 2106 замена заднего сальника на коленвалу

Как при замене переднего сальника, замена заднего сальника ваз 2106 также предполагает правильную установку автомобиля.
При этом необходим будет следующий инструмент:

  • Инструмент для демонтажа коробки передач.
  • Инструмент для демонтажа сцепления и маховика.
  • Ключ R10.
  • Молоток.
  • Отвёртка.

После того как будут демонтированы коробка передач, сцепление и маховик, открывается доступ к нужной детали – это держатель сальника.
В дальнейшем, замена сальника производится в следующем порядке:

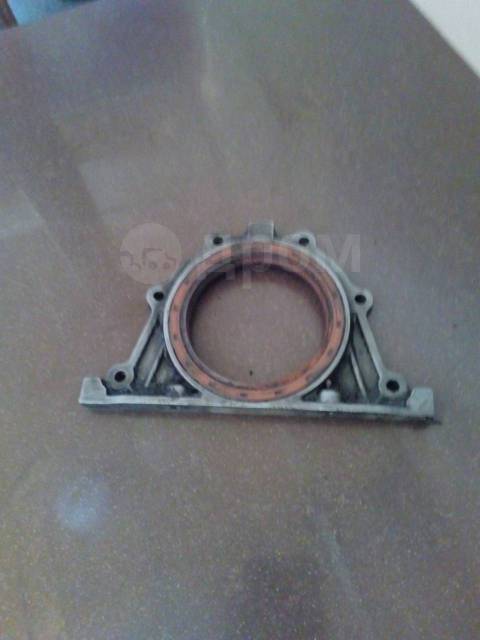

  • Необходимо вывинтить болты крепления держателя (смотрите фото ниже):

Демонтаж держателя заднего сальника ваз 2106

Для того, чтобы более наглядно оценить и понять все сложности и премудрости вышеизложенного процесса, предлагаем посмотреть материал, который мы назвали «замена сальника коленвала ваз 2106: видео»:

Продолжаем демонтаж

Внимание: Два болта соединения с крышкой картера сцепления в отверстиях держателя установлены свободно и могут легко выпасть. Не потеряйте их при демонтаже держателя.

  • Поддев отвёрткой держатель, аккуратно его снимаем вместе с прокладкой.
  • С помощью той же отвёртки удаляем изношенный сальник.
  • Новый сальник смазываем маслом и устанавливаем на штатное место с наружной стороны держателя.
  • С помощью молотка и специальной наставки производим окончательную и основательную установку сальника на штатном месте до упора.
  • Далее необходимо установить держатель с прокладкой и «наживить» болты, но до конца их не затягивать.
  • Несколько раз, провернув коленчатый вал, центруем положение держателя на своём месте.
  • Далее основательно ввинчиваем болты крепления держателя. Но делать это нужно постепенно, так, чтобы не нарушить центровку.
  • Последующую сборку необходимо производить в последовательности, обратной разборке.

Замена сальника коленвала ВАЗ 2107 (фото и видео)


Сальники (манжеты) коленвала выполняют функцию заглушек, которые лежат на концах вала не дают вытекать маслу, а также попадать в двигатель пыли. Признаками изношенности сальников коленвала, как переднего, так и заднего, является разбрызгивание и потёки масла. Стандартный срок службы сальников – не более 150 тысяч км.

Когда требуется замена сальника коленвала?

  • при возникновении течи масла в области шкива, или в месте соединения двигателя и коробки передач;
  • когда сальники «выдавило», то есть они смещены наружу со своих мест, что говорит о повышенном давлении масла;

На инжекторной модели существует датчик положения коленвала, он измеряет и синхронизирует частоту его вращения с подачей топлива. Если датчик ограничил обороты двигателя, то причина в том числе и в неисправности сальника. Датчик ставится на крышку масляного насоса.

Какие причины приводят к преждевременному износу сальников?

  • плохой материал, контрафактные запчасти;
  • повышение оборотов двигателя, использование некачественного топлива, неправильная установка момента зажигания;
  • перегрев двигателя;
  • длительная работа на старом масле и загрязнённом фильтре.

При зимней эксплуатации автомобиля может снегом «забиться» сапун, и повышенное давление газов способно «выдавить» сальники.

Передний сальник меняется гораздо быстрее заднего. Для замены заднего нужно потратить гораздо больше времени.

Независимо от того, какой сальник (или оба, как рекомендуют мастера) будут меняться, требуется:

  • поставить автомобиль на «яму».
  • обесточить аккумулятор;
  • включить первую передачу, чтобы зафиксировать коленвал;
  • надёжно зафиксировать    автомобиль стояночным тормозом.

Самостоятельная замена переднего  сальника коленвала

Его внутренний диаметр 40, а наружный 56 мм.

    1. Вначале отсоединяем от двигателя защиту. Используем ключ 8 мм. Отворачиваются саморезы спереди, сзади и сбоку. Снимаем защиту. Если ВАЗ 2107 инжектор, будет дополнительный щиток, но его снятие не должно вызвать трудности.

    1. Снимаем ремень генератора для облегчения доступа к шкиву вала.

Отворачиваем гайку генератора, он может перемещаться по оси. Берём монтажку и перемещаем генератор до упора, ремень ослабляется и снимается.
    1. С помощью рожкового ключа 38 мм, или специального ключа коленвала, или газового ключа отворачиваем гайку крепления шкива коленвала, и аккуратно снимаем шкив.

    1. Теперь хорошо виден сальник. На нём может быть выработка, разрывы, метка от пореза. Аккуратно извлекаем его шлицевой широкой отвёрткой, протираем посадочное место бензином. Новый сальник аккуратно и равномерно смазываем маслом, аккуратно размещаем над посадочным местом, и, используя вместо оправки подшипник или старый сальник, лёгкими постукиваниями молотка запрессовываем его в крышку.

  1. Замена окончена. Далее ставим на место шкив, ремень генератора и защиту.

Замена заднего сальника

Теперь меняем задний сальник (манжету) коленвала на ВАЗ 2107. Здесь потребуется больше времени, терпения и силы, так как для доступа к нему нужно отсоединить коробку передач. Все подготовительные работы выполняются в прежнем объёме, но автомобиль находится на нейтральной передаче. Так как нужно вывесить задние колёса, то это делать нужно на яме, а не на эстакаде. Внешний размер этого сальника  90 мм, а внутренний – 70.

Вначале требуется отсоединить кардан от коробки передач:

  • поддомкрачиваем и вывешиваем задние колёса;
  • если ВАЗ 2107 инжектор – снимаем теплозащитный экран каталитического нейтрализатора (торцовый ключ на 13 мм), отворачивая 4 гайки со шпилек (см. рис). Если ВАЗ 2107 не инжектор, а карбюратор – пропускаем этот этап.
  • теперь можно приступать к снятию карданной передачи. Важно! Берётся напильник и делается метка на вилке шарнира кардана и на фланце редуктора (дифференциала). Когда всё ставится обратно на место, закрепить нужно точно в таком взаимном расположении во избежание вибрации и разбалансировки. Для этого и нужна метка.
  • отворачиваем (рожковый ключ 13 мм) карданный вал от фланца редуктора, при этом монтировкой придерживаем кардан от проскальзывания. Теперь подвесим заднюю часть кардана на проволоке к задней подвеске, куда душе угодно.
  • отсоединяем переднюю часть карданного вала: разгибаем усики обоймы сальника (4 шт.), сдвигаем её вдоль кардана. Отворачиваем болты крепления промежуточной опоры кардана (2 шт.) от кронштейна, и разъединяем вал с эластичной муфтой, сдвинув вал назад.
    Поздравляем! Карданный вал отсоединён. Теперь нужно снять коробку передач, чтобы получить доступ к заднему сальнику.Снятие коробки передач и эластичной муфты кардана:
  • Вначале в салоне снимается центральная панель радиоприёмника. Потребуются ключ 10 мм, пассатижи и отвёртки. Отворачиваем две гайки консоли сверху. Затем отвёрткой с плоским шлицем поддеваем внизу декоративную накладку, снимаем её и выворачиваем нижние саморезы. Отсоединяем тумблеры освещения, обогрева заднего стекла, и выталкиваем разъёмы, разъединяя их. Предварительно нужно запомнить схему подключения. Наконец, поднимаем панель вверх и немного назад, освобождаем «палку» переключения передач и убираем.
  • далее снимаем декоративные накладки ручки КПП. Затем поднимаем ручку вверх, отвёрткой с плоским шлицем отжимаем фиксатор и снимаем ручку. Вытаскиваем аккуратно из неё демпфер (резиновый), можно пинцетом. Двумя отвёртками разжимаем лепестки на кольце фиксатора и снимаем его самого и две его втулки: резиновую и запорную.
  • отворачиваем саморезы крепления кожуха ручки КПП (отвёрткой с крестовым шлицем) и снимаем его с поролоновым уплотнителем.
  • отодвигаем обивку, и отвинчиваем крышку в полу;
  • открываем капот, отворачиваем болты крепления стартера и сдвигаем его назад. В результате он освободит колокол КПП.
  • отсоединяем эластичную муфту кардана . Внимание! Чтобы успешно установить её на прежнее место после замены сальника, нужно предварительно стянуть её специальным хомутом.
  • рожковым ключом (19 мм) отворачиваем гайки на болтах крепления муфты и крестовины вала КПП (3 шт.). После этого снимаем муфту вместе с уплотнителем и кольцом.
  • теперь с помощью того же ключа выворачиваем гайки крепления фланца переднего кардана и снимаем его. Эти и предыдущие 6 гаек самоконтрящиеся, при обратной сборке потребуются новые!
  • от КПП нужно отсоединить провода, идущие на белый фонарь заднего хода и привод на вал спидометра.
  • теперь, не снимая шланга, отсоединяем гидропривод и цилиндр сцепления от картера КПП. После этого убираем саму крышку картера сцепления. Нужно отвернуть 2 болта торцовым ключом 10 мм.
  • Важно! Теперь нужно установить опору под КПП, чтобы она не упала на голову и не перекосились болты!
  • берём торцовый ключ 19 мм, с удлинителем. Нужно вывернуть 6 болтов, которыми картер КПП крепится к блоку двигателя. Теперь отвёрткой с плоским шлицем поддеваем картер КПП с края, снимаем его со шпилек, раскачиваем и снимаем коробку с автомашины, вытаскивая первичный вал двигателя из диска сцепления.  Важно! Нельзя, чтобы коробку перекосило.
    Подготовительные работы закончены! Можно приступать к замене заднего сальника.Для этого:
  • снимаем маховик и щиток сцепления, для этого воспользуемся торцовым ключом 10 мм. Нужно отвернуть 2 гайки на щитке;
  • перед тем, как менять сальник, нужно снять его держатель, чтобы не повредить фланец коленчатого вала. На рисунке хорошо видны 6 болтов его крепления, и 2 болта задней части поддона картера, А и В. Их тоже нужно отвернуть, так как они вворачиваются в корпус держателя сальника.

    Внимание! Между держателем сальника и корпусом блока цилиндров есть прокладка. И если вы проделали к сальнику такой большой путь, не поленитесь и поменяйте её независимо от состояния.
  • освобождаем сальник из оправки держателя, для этого закрепляем его в тисках, и, через специальную прорезь отвёрткой с плоским шлицем извлекаем его. Сальник осматривается на предмет повреждений и особенностей износа.
  • вновь посадочное место протирается чистым бензином, новый сальник смазывается чистым моторным маслом и запрессовывается в держатель с помощью оправки из подшипника, или старого сальника.
  • для сборки требуется выполнить все действия в обратном порядке.

Поздравляем! Если удалось самостоятельно добраться до заднего сальника, поменять его и собрать (в обратной последовательности) отсоединённые агрегаты, то вы с честью выдержали экзамен на продвинутого любителя – автомеханика.

Сальник на лобовину ваз 2106

Почти все автолюбители очень расстраиваются, когда что-то ломается в их машине. В первую очередь огорчают предстоящие затраты на услуги специалистов СТО. Которые очень часто бывают не самого высокого качества. Поэтому есть смысл научиться некоторые работы выполнять самостоятельно. К примеру, замена сальника коленвала ВАЗ 2106 может быть выполнена самостоятельно в самых обычных гаражных условиях.

Сальники предназначены для уплотнения движущихся элементов. Роль сальников в функционировании силового агрегата тяжело переоценить и малейшие сбои в их работе обязательно приведет к весьма серьезным поломкам. Если передний или задний уплотнитель сместится хотя бы немного со своего места, то произойдет утечка смазки.

Признаки неисправности


  • загрязненный моторный отсек;
  • следы масла на шкиве и маховике в картере сцепления;
  • пробуксовка сцепления вследствие замасливания накладок.

Причины неисправности


  • естественное изнашивание;
  • трещины из-за неправильной установки;
  • повреждение;

Замена переднего сальника


Перед тем как перейти к замене переднего сальника коленчатого вала на ВАЗ 2106 поставьте автомобиль на яму. Затяните ручник.

Все работы нужно проводить, только когда двигатель автомобиля полностью остынет.

  1. При помощи ключа откручиваем гайку, которой закреплен шкив.
  2. Монтажной лопаточкой, убираем его.

На этом замена переднего сальника коленвала может считаться завершенной.

Замена заднего сальника


Для получения доступа к заднему сальнику придется потрудиться несколько больше и для этого нужно демонтировать несколько узлов автомобиля. О том, как это делается, на нашем сайте, есть отдельные статьи.

  1. Демонтируем КПП ВАЗ 2106.
  2. Снимаем сцепление.
  3. Снимаем маховик.
  4. Откручиваем болты, которыми закреплен держатель.
  5. Отвертки поддеваем держатель и не спеша снимаем его. Снимать нужно вместе с прокладкой.
  6. Поддеваем и извлекаем старый сальник.
  7. Новый хорошенько смазываем и ставим на место.
  8. Несильными ударами молотка по наставке подгоняем его.
  9. Ставим держатель. Устанавливаться он должен вместе с прокладкой.
  10. Вставляем болты, но полностью их не закручиваем.
  11. Прокручиваем коленвал, чтобы отцентрировать держатель.
  12. Теперь до конца аккуратно затягиваем болты. Центровка не должна нарушиться.
  13. Устанавливаем оставшиеся детали.

Придерживайтесь этой схемы и у вас заменой этой важной детали, не возникнет никаких проблем. Если остались вопросы, то посмотрите видео.

Видео «Один из способов замены»


В этом видео представлен один из методов замены сальников коленвала на ВАЗ 2106.

Признаком необходимости замены переднего сальника коленвала является течь масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленвала, вследствие чего замасленной оказывается вся передняя часть двигателя и моторного отсека. ПОЛЕЗНЫЙ СОВЕТ Прежде чем заменять передний сальник коленвала при появлении течи, проверьте чистоту системы вентиляции картера двигателя (см. «Очистка системы вентиляции картера»), так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике. Для замены на автомобиле ваз 2106 переднего сальника коленвала вам потребуются: ключи «на 10», «на 36» (или специальный ключ для гайки крепления шкива коленвала), отвертка, монтажная лопатка, молоток, бородок. 1. Снимите крышку цепи привода распредвала (см. «Замена цепи привода распредвала») и ее прокладку. ПРИМЕЧАНИЕ При наличии определенных навыков сальник коленвала можно заменить, не снимая крышку цепи привода распредвала, непосредственно на автомобиле ваз 2106. Однако, учитывая малое пространство между радиатором и двигателем и большую вероятность запрессовки сальника с перекосом из-за неудобных условий для работы, рекомендуем крышку цепи привода распредвала снимать с автомобиля во избежание повторной замены сальника.

2. Легкими ударами с внутренней стороны крышки удалите сальник коленвала.

3. Смажьте новый сальник моторным маслом и установите его на крышку с наружной стороны, сориентировав рабочей кромкой в сторону центрирующих выступова. ПРИМЕЧАНИЕ

Рабочая кромка сальника отличается наличием пружины.

4. Легкими ударами молотка через оправку запрессуйте сальник коленвала до упора. 5. Сильно обжатую или надорванную прокладку крышки замените. ПОЛЕЗНЫЙ СОВЕТ Для гарантированного предотвращения течи через прокладку нанесите на обе ее стороны тонкий слой силиконового герметика. Затем для удобства работы приклейте прокладку к крышке. 6. Установите крышку вместе с прокладкой на блок цилиндров и «наживите» все болты и гайки ее крепления, не затягивая их. 7. Установите на коленчатый вал специальную оправку, сцентрировав крышку относительно вала (в крайнем случае, используйте шкив коленчатого вала, центрируя крышку по сальнику, для чего установите шкив и слегка затяните гайку его крепления). 8. Слегка затяните болты и гайки крепления крышки к блоку цилиндров. 9. Окончательно крест-накрест затяните болты и гайки крепления крышки к блоку цилиндров. 10. Окончательно затяните болты крепления поддона картера. 11. Установите на автомобиль ваз 2106 остальные узлы и детали в порядке, обратном снятию.

Эта статья предназначена для автолюбителей, которые предпочитают самостоятельно решать технические вопросы, возникающие в процессе эксплуатации автомобиля. В этой статье на базе автомобиля ваз 2106, замена переднего сальника коленвала и заднего сальника будет изложена поэтапно и проиллюстрирована с помощью фото. Многие владельцы автомобилей весьма болезненно воспринимают любую поломку своей машины. А огорчает их не столько цена ремонта, сколько собственная некомпетентность порой в элементарных технических проблемах. В данном случае замена сальника коленвала на ваз 2106 или на какой-либо другой модели автомобиля — это стандартная процедура, которая позволит обеспечить дальнейшую корректную работу двигателя.

Роль сальников в работе двигателя


Сальники — это одна из разновидностей манжет, которые в различных механизмах служат уплотнителем для движущихся деталей. Правильным будет называть его — армированная манжета или радиальная манжета. Роль сальника в работе двигателя — достаточно весома и любые сбои в его стабильном функционировании приводят к весьма нежелательным последствиям. Даже при незначительном смещении сальника от стандартного положения обязательно будет происходить утечка масла. Считается, что вероятность его замены составляет один раз в течение трёх лет. Однако такая замена может понадобиться и раньше, в зависимости от условий эксплуатации и различных побочных проблем.

Признаки и причины необходимости замены сальника


Признаком данной проблемы может быть только одно — загрязнение моторного отсека. Когда герметичность узла нарушена, через повреждённый сальник происходит утечка смазочного материала и масло, попадая на вращающиеся детали, разбрызгивается по моторному отделению. В частности, замена сальника переднего — коленвала на ваз 2106, вернее её предпосылкой может послужить тот факт, что масло при утечке попадает на шкив и разбрызгивается по сторонам в передней части двигателя. При утечке со стороны заднего сальника, масло разбрызгивает маховик в картере сцепления. При большой течи могут замаслиться накладки ведомого диска, и как результат — будет пробуксовка сцепления. Причиной необходимости замены сальника может послужить следующее:

  • Произошёл естественный износ сальника.
  • Сальник был установлен с перекосом и, в результате статических напряжений, на его корпусе появилась трещина.
  • Сальник мог получить элементарное механическое повреждение.
  • Целостность рабочей поверхности сальника была нарушена в результате перегрева двигателя.
  • Некачественно изготовленный сальник, проще говоря — подделка.

Многие автовладельцы считают, что замена переднего сальника коленвала на ваз 2106 должна выполняться своими руками. Это позволит не только сэкономить средства, но и приобрести очень нужный в автомобильном деле опыт. С этим поспорить. Однако в этой работе есть определённые нюансы. Именно их мы и рассмотрим ниже.

Порядок замены переднего сальника


Прежде всего, замена сальника переднего коленвала ваз 2106 предполагает ряд подготовительных работ. Необходимо установить автомобиль на смотровую канаву, задействовать ручной тормоз и дать двигателю время охладиться. Для выполнения работ будет необходим следующий инструмент:

СОВЕТ: Перед началом выполнения намеченных работ, обязательно необходимо проверить состояние вентиляционной системы картера двигателя. Загрязнение её может привести к тому, что даже исправный сальник будет пропускать масло. Этому поспособствует избыточное давление внутри системы вследствие её загрязнения.

Замена сальника будет производиться в следующем порядке:

  • Ключом R36 отвинчиваем гайку крепления шкива и, при помощи монтажной лопатки, снимаем шкив.
  • Ключом R10 отвинчиваем болты и гайки крепления крышки привода распредвала.
  • Снимаем крышку привода вместе с прокладкой.
  • С внутренней стороны, используя молоток и бородок, не сильными ударами выбиваем дефектный сальник.
  • Новый сальник смазываем маслом и устанавливаем на штатное место с наружной стороны крышки.
  • С помощью молотка и специальной наставки производим окончательную и основательную установку сальника на штатном месте.
  • Устанавливаем крышку привода с прокладкой на своё место.
  • Ввинчиваем болты крепления крышки, но не до конца.
  • Несколько раз, провернув коленчатый вал, центруем положение крышки на своём месте.
  • Далее основательно ввинчиваем болты крепления крышки. Но делать это нужно постепенно, так, чтобы не нарушить центровку.
  • Последующую сборку необходимо производить в последовательности, обратной разборке.

Следует отметить, что некоторые опытные специалисты умудряются производить замену сальника без снятия крышки привода. Однако в данном случае, из-за того, что пространство для работы узкое, можно допустить перекос при установке нового сальника и утечка снова повторится. Как показывает вышеизложенная инструкция, большой сложности замена переднего сальника коленвала ваз 2106, не представляет. И если скрупулёзно выполнить все предписанные действия, то результат обязательно будет положительным.

Порядок замены заднего сальника


Как при замене переднего сальника, замена заднего сальника ваз 2106 также предполагает правильную установку автомобиля. При этом необходим будет следующий инструмент:

  • Инструмент для демонтажа коробки передач.
  • Инструмент для демонтажа сцепления и маховика.
  • Ключ R10.
  • Молоток.
  • Отвёртка.

После того как будут демонтированы коробка передач, сцепление и маховик, открывается доступ к нужной детали — это держатель сальника. В дальнейшем, замена сальника производится в следующем порядке:

  • Необходимо вывинтить болты крепления держателя (смотрите фото ниже):

Для того, чтобы более наглядно оценить и понять все сложности и премудрости вышеизложенного процесса, предлагаем посмотреть материал, который мы назвали «замена сальника коленвала ваз 2106: видео»:

Внимание: Два болта соединения с крышкой картера сцепления в отверстиях держателя установлены свободно и могут легко выпасть. Не потеряйте их при демонтаже держателя.

К сожалению, о замене уплотнителей владелец авто задумывается чаще всего уже при протечке масла. Сальник коленвала (ВАЗ 2106) вызывает утечку рабочей жидкости по следующим причинам:

  • пробег авто свыше 100 тыс. км;
  • машина долгое время не использовалась;
  • некачественная деталь;
  • неправильная установка.

В первом случае изнашивается внутренняя часть армированной манжеты, поэтому она не может плотно прилегать к валу и теряет свою форму. Во втором случае есть риск пересыхания, затвердевания или замерзания сальника. Но опаснее всего низкое качество сальника коленвала на ВАЗ 2106. Использование неподходящих или плохих деталей чаще всего приводит к поломке двигателя, провоцируя значительные расходы на ремонт. Также не исключено, что понадобится полная замена.

Сальники ВАЗ-2106: виды

КМ «Кредо» предлагает своим клиентам следующие сальники на ВАЗ 2106:

  • рулевого вала;
  • первичного вала КПП;
  • вторичного вала КПП;
  • передний для коленчатого вала;
  • задний для коленчатого вала;
  • редуктора заднего моста;
  • вала сошки управления;
  • полуоси;
  • помпы;
  • ступицы;
  • клапана.

Благодаря нашему собственному производству владельцам авто ВАЗ 2106 больше не нужно проводить длительные поиски подходящей по размеру армированной манжеты. Мы соблюдаем все требования ГОСТа 8752-79 и АвтоВАЗа. Поэтому наши сальники и другие запчасти идеально подходят для автомобилей «Жигули» моделей ВАЗ 2101-07, которые еще именуются «классикой» среди автолюбителей.

Любой сальник (ВАЗ 2106) от нашей компании изготавливается именно в таком размере, который необходим заказчику. А использование только качественной резины гарантирует надежный и относительно длительный эксплуатационный срок.

Очень часто сальник заднего моста (ВАЗ 2106) и другие резиновые детали из интернета не соответствуют установленным требованиям качества. Нередко можно найти трещины, расслоение материала или высокую шероховатость кромки сальника. Эти и другие недочеты становятся не только причиной скорой замены детали, но и повышают риск выхода из строя самого двигателя.

Преимущества сотрудничества с МП КРЕДО

Чтобы избежать всех трудностей, связанных с запчастями для машин ВАЗ, необходимо заказывать сальники только у проверенных производителей. МП «КРЕДО» на территории Санкт-Петербурга и Ленинградской области предлагает выгодные условия сотрудничества. Клиенту достаточно позвонить и назвать модель авто, а также необходимое количество товаров из резины. Все заказы обрабатываются в максимально короткие сроки, и каждый покупатель получает гарантию.

ооо «мп кредо»

195279, Санкт-Петербург, шоссе Революции, 88

Подмена фронтального сальника коленвала на ВАЗ 2101-ВАЗ 2107

Лицезрели когда ни будь нижнюю часть мотора, обрызганным моторном маслом? Обычно люди которые в автомобилях не сильно много знают, сначала зададут вопрос: «А почему такое происходит»?

Движок у автомобиля может замасливаться по различным причинам, но в главном замасливание происходит как раз таки при деформации сальников которые требуется временами подменять на новые.

Для подмены фронтального сальника коленчатого вала, для вас будет нужно взять с собой: Гаечные ключи, а так же особый ключ «на 36» который предназначен для откручивания гайки крепления шкива коленвала. Ещё для вас пригодится пара отвёрток, лучше будет так же запастись монтажной лопаткой, оправкой, молотком и бородком!

Где находится передний сальник коленвала?

Сальник размещается в особом отверстии выделенном для него в крышки привода распредвала. Чтоб при открытии капота хоть как то зрительно осознавать где находится сальник, поглядите размещённое чуток ниже фото на котором в красноватый круг обведена крышка привода распредвала, а голубой стрелкой указан шкив коленчатого вала сразу за которым и размещается сальник.

Когда нужно менять передний сальник коленвала?

Как уже говорилось выше, сальник подлежит подмене при обнаружении на его поверхности различного рода деформации, в связи с которой через сальник сразу начнёт вытекать моторное масло из мотора автомобиля.

Все мы знаем что при работе мотора коленчатый вал у автомобиля вертеться, итак вот при работе мотора из-за деформированного сальника масло из мотора может выходить разбрызгивающей струёй, из-за чего обычно вся передняя часть у мотора повсевременно будет замаслена.

А вы из-за чего меняете сальник коленвала? (Ответ пишите в комментах)

Что нужно сделать прежде чем приступить к замене переднего сальника коленвала?

Непременно проделайте одну вещь до того как приступать к ремонтным работам, она заключается в последующем. В главном люди повсевременно допускают тяжелейшую ошибку переходя сразу к подмене сальника коленвала, а всё почему спросите вы? Да так как до того как приступить к подмене, непременно проверьте чиста ли система вентиляции картера в движке либо же нет. (Как проверить чистоту системы, см. в статье: «Очистка вентиляции картера», в рубрике «Когда необходимо очищать систему?»)

Читайте так же

Если система вентиляции картера будет загрязнена, то в даже и при исправном сальнике коленчатого вала масло всё равно будет выходить наружу, а выходить оно будет сперва через сальники и прокладку поддона картера!

Замена переднего

сальника коленвала на ВАЗ 2101 — 2107

Замена заднего сальника коленвала движков ВАЗ традиционного семейства. группа ВКонтакте:

Как

заменить (поменять)передний сальник коленвала ВАЗ 2101-07.Нива

Срочная замена сальника коленвала, без ямы и без подъёмника. Меняем по «колхозному», просто в огороде.

Как заменить

передний сальник коленчатого вала на ВАЗ 2101-ВАЗ 2107?

Сейчас есть два метода подмены фронтального сальник, какой-то из них резвый а другой неспешный но более осторожный, какой изберите вы решение остаётся только за вами! (Неспешный метод описывается в статье. А резвый метод описывается в видео-ролике который размещён в самом конце статьи)

1) Сначала операции, снимите крышку привода распредвала с мотора автомобиля. (Как снять крышку, см. в статье: «Замена ботинка натяжителя цепи», в пт «1-8»)

Если вы когда то уже подменяли сальник и имеете опыт в его подмене, то крышку привода распредвала можно и не снимать с мотора автомобиля, а подмену сальника создавать сразу на установленной крышки.

Но тут есть одно «Но»! Если учесть то что места для подмены сальника будет не достаточно, другими словами возможность того что сальник запрессуется в крышку привода с перекосом из-за чего может потребоваться повторная подмена сальника но уже только при снятой крышки!

2) Когда крышка будет снята, с помощью молотка и бородка аккуратненько извлеките сальник.

Извлекать сальник необходимо только с крышки, а по другому извлечение сальника будет проблематическим!

1) Сначала при помощи моторного масла смажьте новый сальник коленвала, и после этого установите его с внешней стороны крышки на своё место. При установки сальника, непременно сориентируйте его рабочей кромкой в сторону центрирующих выступов которые указаны буковкой «А».

Чтоб вы понимали что такое рабочая кромку у сальника, поглядите чуток ниже фото и вы поймёте что рабочая кромка отличается только наличием пружины!

Читайте так же

2) Дальше при помощи оправки подходящего поперечника и молотка, запрессуйте сальник до упора.

3) Сейчас возьмите в руки ранее снятую прокладку крышки привода распредвала, и поглядите на её состояние, в этом случае если она будет очень обжата либо же деформирована, тогда поменяйте старенькую прокладку на новейшую.

Чтоб в дальнейшем гарантированно убрать течь через прокладку крышки привода распредвала, рекомендуется на неё с обоих сторон нанести узкий слой силиконового герметика.

А для удобства установки крышки, рекомендуется прокладку чтоб она не слетала во время установки, с помощью клея наклеить к самой крышки!

4) Следом установите крышку вместе с установленной на ней прокладкой на своё место, и после этого наживите все болты и гайки которые эту крышку укрепляют.

5) Потом с помощью специальной оправки сцентрируйте крышку привода таким макаром, чтоб она стояла ровно относительно коленвала.

Если у вас специальной оправки нет, то в таком случае с помощью ранее снятого шкива коленвала отцентрируйте крышку, как это сделать спросите вы? Для этого установите шкив коленвала, и после этого затяните гайку его крепления!

6) Сейчас немного заверните все болты и все гайки крепления крышки привода распредвала.

7) И после этого уже совсем накрест заверните все болты и гайки которые укрепляют крышку.

8) И в окончание заверните все болты, которые укрепляют поддон картера к движку.

После всей проделанной операции, установите все оставшиеся детали в оборотном порядке снятию!

Не понимаете как поменять фронтальный сальник коленвала? То в таком случае ознакомьтесь с видео-роликом, в котором подробна описана инструкция по его замене.

Как проводится замена сальника коленвала ВАЗ 2107: схема, видео

Сальники, или, как их просто называют, манжеты, присутствуют для того, чтобы не давать вытекать машинному маслу и служат барьером для попадания пыли в двигатель. В нормальных условиях эксплуатации данный механизм способен прослужить долгие годы. В среднем он рассчитан на 150 тысяч километров, после чего его следует менять. Свидетельствовать об этом может вытекание масла. Как правило, замена сальника коленвала ВАЗ-2107 необходима, когда:

  • вы заметили, что данный элемент словно выдавило с его нормального положения – это происходит, когда давление масла уж слишком большое и старый сальник с ним не справляется;
  • возникла течь в месте соединения коробки передач и двигателя.

У тех автомобилей ВАЗ-2107, у которых под капотом находится инжектор, есть возможность установить специальный датчик. Последний может сообщить о необходимости замены манжетов.

Читайте также: Замена редуктора заднего моста ВАЗ-2107

Что приводит к скорому повреждению сальников

Мы уже разобрались, что их следует менять со временем регулярно. Однако есть ряд факторов, которые могут привести к более скорой порче манжетов. Среди них чаще всего случаются:

  • контакт со старым маслом;
  • перегрев двигателя;
  • дефект в самой детали;
  • использование плохого топлива.

Замена механизма

В случае замены переднего сальника, его поменять достаточно просто. А вот что касается заднего, то с ним придется изрядно повозиться и потратить больше времени. В случае инжектора можно поменять манжеты без снятия радиатора.

Непосредственно перед самими работами вам следует поставить свой ВАЗ-2107 на яму и обесточить аккумулятор.

После крайне важно включить первую передачу – так вы сможете зафиксировать коленвал. Не забудьте также прочно зафиксировать автомобиль на месте с помощью стояночного тормоза. Сама процедура проходит в следующих этапах:

  1. Откручиваем защиту двигателя, снимаем ремень генератора и снимаем шкив генератора.
  2. Теперь вам будет хорошо виден сальник – достаем его с помощью отвертки.
  3. Новый манжет хорошо обрабатываем маслом и вставляем в нужное место.
  4. После ставим на место все детали в обратном порядке.

Читайте также: Замена маслосъемных колпачков ВАЗ-2107

Что касается заднего манжета, то с ним, как уже говорилось выше, не все так просто. Вам придется повозиться под днищем машины целые часы, и то вы сможете проделать процедуру только в том случае, если имеете большой опыт в подобных работах. Дабы разобраться в самостоятельной замене заднего сальника, лучше посмотреть подробное видео в сети Интернет.

Замена сальника двигателя ВАЗ 2106. Замена переднего сальника коленвала ВАЗ

Комментарии к теме Замена сальника двигателя ВАЗ 2106

Жасмина Дыброва

Здравствуйте. Генератор 2110 как у Вас на видео. Всё звонится, диодный мост и щётки и обмотки сказали в порядке(отдавал в спеццентр на диагностику). Но напряжение на выходе с генератора 13,7 в. При нагрузке до 11,3 может упасть. Не даёт покоя один из диодов. Уж больно сильно окислен. Остальные блестят. Может он неисправен, но звонится? У приятеля на 2106 и без сальника двигателя куча чего навернулось 😉

Бошнякович Сатурн

Хотел взять, теперь передумал!

Raymon

купите себе микрофон. звук ужасный

Альянс Кирьяцкий

Сколка стоит саленблог полиуротан и отправит можете казакстану карагандинский обл город сатпаев

Грезнев Серый

Дааа! 113000 просмотров, отвёртка между шестерёнок за место включения одновременно 3 и 5 передачь, путаем заднюю и пятую не имеем съёмника, на проверяем щупом износ синхронизаторов и как апофеоз закрытые подшипники ставим и ладно бы Z а то S что гарантирует ‘художественный’ свист не говоря об остальных ‘мелочах’ )) Периодические трудности с сальником двигателя куда ни шло…

Хобарт

проехал на передних 80 000 а задние прошли 10000 а опорный уже 120 000 стоит и норм

Аква

Здравствуйте! Не нашли причину??? Такое очучение что пружины подсели и стойка в отбойник бьёт, нет??? Мне друг сказал и без сальника двигателя на 2106 много чего полетело Ж))

Juanita

то что тебе там написали ето не всегда так!!!ведь ети авто собирал бояришник рукожопий!!!

Чаян

Гена стоит не родной он максимум 80А а машинка то с электроусилителем,и проверка моста не 100 процентная так на а вось. Ввел в блуд этим видосом’

Морт Автонюшкин

Инженер на ВАЗе!!! Не может поменять стойки на Калина? Это или …,или на ВАЗе инженеры долбоёбы?

Тамир Кузебенко

О сальнике двигателя и так куча информации в интернете Ж)) вроде в прямую этот звук не должен быить из за наружных гранат. может внутренние

Dehaan

Не берите вы это подобие. Они деревянные типа спортивные и даже комфорт деревянные нафиг такое чудо мы живём не в Германии чтобы такое ставить

Петрос

Ещё хорошая фишка заменить тарельчатую пружину на ss20, так же поменять червяк (продаётся вместе с подшипниками) ну и мазал я смазкой для гранат, заглушка кстати резиновая для регулировки биения по индикатору часового типа, биение точно не помню но задается такое что и не люфтит и не зажимает и получается что сухари не стирает и не разбивает, это важно ))) У моего лучшего друга и без сальника двигателя на 2106 много чего сломалось >)

Карябин Ташир

Ища по ютубу как сделать установку для запресовки сайлентов, именно на той конструкции что используется у Вас (два швеллера и две шпильки) диванные эксперты дали заключение что это полное гуано, а у Вас на видео я вижу на деле что эта конструкция вполне проста, и РАБОЧАЯ. Буде делать себе такуже. Спасибо за видио.

Даня Галебная

Спасибо, думал сальник, а оказывается, всё просто) Желательно в деталях по сальнику двигателя порекомендовал бы Ж))

Лазаров Гига ⚠Предупреждение за CapsLock

ПРО ПЕРЕКЛЮЧЕНИЕ С ПОЛА НА РУЛЬ БУДЕТ ПОДРОБНОЕ ВИДЕО?, В ГЛАЗА НЕ ВИДАЛ СЕЙ КОНСТРУКЦИИ, В ПИКАП ХОЧУ УСТАНОВИТЬ

Baptiste

ЗО — это вывод ’30’ генератора, он же +, Мне друг сказал с сальником двигателя на vaz 2106 до сих пор все нормально.

Aldrin

Ключь в мозгах пробил

Владилен

Про сальник двигателя все понятно, ну и как ездит?

Каленик Мачалкин

Ян, я по номерам заметил что вы из Карагандинской области,а из какого города?

Похожие видео по ремонту

Как поменять сальник ВАЗ 2106

Срок эксплуатации сальников устанавливается производителем и зависит от материалов, использованных при изготовлении, и условий применения. Интенсивная эксплуатация чревата быстрым износом элементов. Если вовремя не сделать замену уплотнителя, начнется течь масла. Последствия будут не только затратными, но и опасными. Поэтому ремонт нельзя откладывать. Далее рассмотрим, как поменять сальник коленвала на ВАЗ-2106.

Как узнать, что уплотнитель износился?

Для этого нужно обратить внимание на некоторые нюансы:

  • пробуксовка сцепления;
  • следы масла на шкиве;
  • наличие загрязнений в моторном отсеке.

Почему сальниковый уплотнитель может выйти из строя?

Есть несколько вероятных причин:

  • низкое качество сальника;
  • ошибки при монтаже;
  • интенсивные условия эксплуатации;
  • механическое повреждение;
  • естественный износ.

Зная возможные причины выхода из строя сальника, в дальнейшем можно принять меры, чтобы избежать воздействия этих факторов.

Проведение процедуры замены переднего сальникового уплотнителя

Работы проводятся, если двигатель полностью остыл. Действовать нужно так:

  • откручиваем гайку, фиксирующую шкив;
  • демонтируем последний;
  • убираем крепления крышки привода распредвала, снимаем ее вместе с прокладкой;
  • проводим демонтаж старого сальника;
  • подготавливаем новый уплотнитель и посадочное место;
  • запрессовываем сальник;
  • устанавливаем остальные детали в обратном порядке.

Как видим, процедура не отличается сложностью. Однако нужно подготовиться к тому, чтобы проявить внимательность на каждом этапе. Важно соблюсти последовательность действий, все учесть, вернуть запчасти на место после разборки.

Замена заднего сальникового уплотнителя

Чтобы добраться до этого элемента в автомобиле ВАЗ-2106, потребуется больше усилий. Придется демонтировать несколько узлов.

Итак, приведем пошаговую инструкцию:

  • нужно снять сцепление и маховик;
  • следует открутить болты крепления держателя и демонтировать его вместе с прокладкой;
  • необходимо поддеть и извлечь старый уплотнитель;
  • устраняем загрязнения и смазываем посадочное место;
  • подготавливаем новый сальник, качественно его смазываем и монтируем;
  • устанавливаем остальные детали обратно.

Важно ничего не забыть, делать все последовательно. Тогда результат будет достойным. Как проверить, что все сделано правильно? Нужно протестировать двигатель, наблюдая, нет ли течи масла. Если проблема решилась – сальник установлен правильно.

Замена сальника коленвала двигателя автомобиля ВАЗ-2106 – довольно простая процедура. Ее вполне может выполнить каждый автомобилист. Однако в этом деле есть свои нюансы, которые требуют жесткого учета. В противном случае процедура не увенчается успехом.

Если у вас есть сомнения, отсутствует опыт, лучше сразу отдать автомобиль в руки специалистов. Они смогут быстро провести все необходимые работы. На выходе вы получите работоспособную машину без течи масла и с безопасно работающим двигателем.

Размеры шатунных подшипников ВАЗ 2106. Коленчатый вал


Таблица выбора наушников

На ранних двигателях верхняя и нижняя гильзы были одинаковой толщины.

На более поздних двигателях рабочий зазор подшипника был значительно уменьшен, и для соблюдения этого условия используются четыре различных вкладыша, которые обозначены цветной меткой на конце. Цвет отметки указывает на толщину лайнера. Верхний вкладыш на всех подшипниках имеет одинаковый размер, а рабочий зазор регулируется путем настройки нижнего вкладыша на требуемую толщину.

Двигатели 1500 см 3, 1761 см 3 и 1905 см
3

Двигатели 1998 см 3

На последних двигателях можно выбрать новые гильзы с учетом отметок на блоке цилиндров. При отсутствии меток подобрать вкладыши можно только замерив рабочий зазор.

Метки на блоке цилиндров находятся на левой стороне блока, а метки коленчатого вала — на конце перемычки коленчатого вала … Эти метки можно использовать для выбора необходимой толщины гильзы следующим образом.

На коленчатом валу и блоке цилиндров есть две идентификационные линии: штрих-код, используемый Peugeot во время производства, и серия из пяти обозначений. Первое обозначение в последовательности относится к размеру гильзы №1. Последнее обозначение в последовательности (со стрелкой) относится к размеру №5 гильзы (см. Рис. Расположение отметки на цилиндре). блок и коленвал ). Определите номер обозначения по конкретной шейке коленчатого вала и посадочному отверстию подшипника блока цилиндров.

На верхней оси номограммы нанесено обозначение коленчатого вала и через эту точку проведена вертикальная линия. На левой вертикальной оси номограммы нанесено обозначение блока цилиндров и проведена горизонтальная линия через эту точку. Точка пересечения линий указывает размер вкладыша для обеспечения необходимого зазора (см. Рис. Таблица выбора наушников ).

Например, номограмма показывает, что коленчатый вал указывает на 6, блок указывает на H, точка пересечения в красной области определяет, что красный цвет (класс D) является наиболее подходящим для получения необходимого зазора.

Статья про установку коленвала на ВАЗ 2107 будет полезна как новичку, так и опытному водителю. Гид будет сопровождаться фотографиями и подробным описанием всех действий.

Снимаем коленвал с автомобиля ВАЗ 2107 для замены или замены вкладышей коленвала.

Как снять коленвал с ВАЗ 2107

1. В первую очередь устанавливаем машину на смотровую яму или эстакаду.

2. Снимите поддон с автомобиля.

3. Снимите держатель с сальником с блока цилиндров ВАЗ 2107.

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала.

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров ВАЗ 2107.

6. С помощью торцевого ключа на 14 мм отверните две гайки крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

9. Вытаскиваем вкладыши из шатунов и их крышек.

10. С помощью торцевого ключа на 17 мм ослабьте болты крышек коренных подшипников коленчатого вала.

11. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А — сталь-алюминий, заднее Б — металлокерамика.Кольца можно снять, нажав на их концы тонкой отверткой.

12. Выкрутите болты остальных крышек коренных подшипников, чтобы коленвал не упал. Поочередно снимаем крышки и вынимаем коленвал из картера двигателя ВАЗ 2107. Все вкладыши крышки (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров ВАЗ 2107.На пятой крышке есть две метки, разнесенные по краям.

Марка на крышке первого коренного подшипника

13. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание: При наличии трещин на шее или щеках коленчатый вал автомобиля ВАЗ 2107 подлежит замене.

14. Микрометром измеряем диаметры коренной и шатунной шейки коленчатого вала и сравниваем с данными, приведенными в таблице.

Если износ или овальность больше 0,03 мм, то шейки коленчатого вала необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки коленвала повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Установка коленвала на ВАЗ 2107
своими руками

1. Коленчатый вал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонтный размер, под шейку коленчатого вала, уменьшенный в диаметре на 0,25 мм. Соответственно для второго, третьего и четвертого ремонтных размеров значения будут: 050, 075, 100.

Отличить шатунные подшипники от коренных несложно. На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. Кроме того, центральные втулки коленчатого вала шире остальных. Подшипники шатуна коленчатого вала все одинаковые и взаимозаменяемые, диаметр шатунных подшипников меньше диаметра корня. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите коленчатый вал в блок цилиндров.

5. В соответствии с метками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение коленвала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите поддон двигателя на ВАЗ 2107.

8. Установите держатель с сальником на блок цилиндров.

9. Установка остальных снятых деталей на автомобиль производится в обратной последовательности.

10. Отрегулируйте натяжение цепи привода ГРМ.

11. Отрегулируйте натяжение ремня привода генератора.

12. На карбюраторном двигателе Проверяем ВАЗ 2107 и при необходимости регулируем угол опережения зажигания.

Диаметры шатуна и коренной шейки коленвала ВАЗ 2107


).
Снимаем бензонасос (см.).
Снимите распределитель зажигания (см.).
Набросав процедуру подключения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см.).
Снимаем генератор (см.).
Снимите стартер (см.).
Снимите насос охлаждающей жидкости (см.).
Откручиваем верхнюю или нижнюю гайки подушки опоры двигателя (см.).
Откручиваем болты крепления картера сцепления к двигателю.

Устанавливаем блок цилиндров на подставку.
Снимите сцепление (см.).
Снимите шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см.).
Снимите вспомогательные блоки приводного ролика (см.).
Снимите маховик и держатель задней манжеты коленчатого вала (см.).

Таким же образом снимаем остальные три поршня.

Разбираем коленвал (см.).
Вытаскиваем старые вкладыши коренных подшипников. Промываем в солярке или керосине блок и коленвал. Их внутренние полости и масляные каналы продуваем сжатым воздухом.
Протираем салфеткой гнезда коренных подшипников и устанавливаем новые вкладыши соответствующей категории (штатные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Проверяем вращение коленвала. Он должен быть легким и гладким, без заеданий и люфтов.
Устанавливаем новые сталеалюминиевые вкладыши в нижние головки и крышки шатунов (см.).

Надеваем крышку шатуна и затягиваем болты динамометрическим ключом (см.).
Дальнейшая сборка двигателя производится в порядке, обратном разборке.

Коленчатый вал ВАЗ 2106 — это часть кривошипно-шатунного механизма, играющая в автомобиле очень значительную роль.Для того, чтобы выполнить установку коленвала максимально эффективно, вам понадобится широкий выбор инструментов, по большей части продаваемых в любом специализированном автомобильном магазине. Обратите внимание, что при сборке поршневых шатунных моторов ВАЗ 2106 есть свои особенности.

В автомобилях, которые собирались до 90-х годов прошлого века, поршень должен быть совмещен с шатуном таким образом, чтобы нанесенная метка в виде буквы P располагалась на той стороне головки шатуна, где маслосборник расположен.В двигателях более позднего периода вообще нет отверстий для шатунов. И это касается не только шатунных двигателей, но и их вкладышей. Также учтите во время работы, что поршень с шатуном коленчатого вала может соединяться практически в любом положении.

Замена сальника коленвала

Основным признаком необходимости замены сальника является загрязнение моторного отсека. Поломка происходит в момент нарушения герметичности сборки, из-за чего из поврежденного сальника начнет вытекать смазка, смешанная с маслом.В результате, попадая на вращающиеся детали, смесь разбрызгивается по моторному отсеку.

В частности, сигналом о необходимости срочной замены вкладышей переднего сальника является прямое попадание масла на шкив и дальнейшее его разбрызгивание в передней части двигателя. При утечке масла в задний сальник, на маховик в картере сцепления происходит разбрызгивание. Причины замены:

  • естественный износ;
  • перекошенная установка, из-за которой на корпусе могут образоваться трещины;
  • механическое повреждение;
  • нарушение целостности поверхности в результате сильного перегрева двигателя;
  • брак.

Заменить сальники коленвала можно самостоятельно, это не только существенно сэкономит время и деньги, потраченные на ремонт в мастерской, но и получите бесценный опыт. Замена сальника коленчатого вала — стандартная процедура для достижения оптимальных характеристик двигателя.

Сальники — это тип уплотнения для движущихся частей. Правильнее всего сальник коленвала называть усиленной манжетой. Его роль в работе двигателя очень значительна, а потому любые сбои в стабильной работе сальника коленвала приведут к нежелательным последствиям.Даже если степень его смещения от штатного места будет незначительной, масло в автомобиле начнет вытекать.

По статистике установку нового сальника нужно проводить не реже одного раза в 3 года. Однако замена сальниковых втулок может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий эксплуатации автомобиля.

Подготовка к замене вкладышей и непосредственная установка коленчатого вала

После снятия капота и аккумуляторной батареи с ВАЗ 2106 необходимо осторожно слить масло и охлаждающую жидкость.Затем снимите такие детали, как радиатор, термостат, карбюратор, топливный насос и распределитель зажигания. Для себя обязательно отметьте, в каком порядке они сняты. Далее нужно снять с двигателя все соседние шланги и провода вместе с ГБЦ.

Кроме того, отсоедините такие детали, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, которыми крепится опора двигателя, и болты, которыми картер сцепления крепится к двигателю. Необходимо строго соблюдать порядок отключения.Во время работы тросы подъемного устройства необходимо закрепить на блоке и осторожно приподнять.

Затем, поместив домкрат под коробку передач, начинаем аккуратно раскачивать блок, чтобы постепенно отсоединить его от картера сцепления. Необходимо будет снять блок цилиндров, сцепление, шкив, крышку проводов распределительного вала, детали масляного насоса, вал привода вспомогательных агрегатов, маховик и держатель заднего сальника коленчатого вала.

Ключом на 10 нужно открутить все болты крепления масляного поддона к блоку цилиндров и снять его вместе с уплотнительной прокладкой.Отсоедините масляный насос. Головкой на 14 откручиваем гайки крепления крышки шатуна, после чего снимаем ее. Затем взять молоток, упереться ручкой в ​​шатун, вытолкнуть поршни из цилиндров. Далее берем головку на 17 и откручиваем болты, которыми коленвал крепится к крышке. Держа зарубки с носка коленчатого вала по числовым отметкам, отсоединить все последующие крышки. Учтите, что на 5-й крышке сразу две отметки с двух сторон.

Только теперь можно снять сам коленвал и снять два полукольца упорного подшипника коленвала. При работе необходимо помнить, что металлические вкладыши, устанавливаемые на станины всех подшипников, кроме 3-го, снабжены проточкой.

Снимаем коленвал для замены или замены вкладышей.

1. Устанавливаем машину на смотровую яму или эстакаду (см. «Подготовка машины к ТО и ремонту»).

2. Снимите масляный поддон двигателя (см. «Масляный поддон — снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала — замена»).

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала (см. «Цепь привода ГРМ — замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевым ключом на 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

Вытаскиваем вкладыши из шатунов и их крышек.

9. Торцевым ключом на 17 мм ослабляем болты крепления крышек коренных подшипников коленчатого вала.

10. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца.Переднее кольцо И — сталь-алюминий, а заднее Б — металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.

11. Откручиваем болты остальных крышек коренных подшипников, удерживая коленвал от падения. Поочередно снимаем крышки и снимаем коленвал с картера. Все кожухи (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров.На пятой крышке есть две метки, разнесенные по краям.

Марка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание

При наличии трещин на шейках или щеках коленчатый вал необходимо заменить.

13. Микрометром измеряем диаметры коренной и шатунной шейки и сравниваем с данными, приведенными в таблице. 8.1.1. Если износ или овальность больше 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Таблица 8.1.1. Диаметр шейки коленчатого вала

Номинальный размер (мм)

Ремонтные (уменьшенные) габариты (мм)

Шатунные шейки

Корневые шейки

Установка

1.Коленвал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонт, под шейку коленчатого вала, уменьшенную в диаметре на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Отличить шатунные подшипники от коренных несложно.На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. К тому же втулки средней опоры шире остальных. Подшипники шатуна все одинаковые и взаимозаменяемые, их диаметр меньше диаметра основных. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5.В соответствии с отметками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение вала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите масляный поддон двигателя (см. «Масляный поддон двигателя — снятие и установка»).

8. Установите держатель с сальником на блок цилиндров (см. «Задний сальник коленвала — замена»).

9. Установка остальных снятых деталей производится в обратной последовательности.

10. Отрегулируйте натяжение цепи (см. «Цепь привода ГРМ — замена).

11. Отрегулируйте натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка и замена натяжения»).

12. На карбюраторном двигателе проверьте и при необходимости откорректируйте угол опережения зажигания (см. «Установка опережения зажигания — проверка и регулировка»).

Габаритные размеры двигателя ВАЗ 2106 в сборе.Все автомобили ВАЗ

Разрабатывался Волжским автомобильным заводом на базе силового агрегата ВАЗ-2103 для новой модели 2106. Последний, по сути, был рестайлингом популярной «Тройки». Поэтому изменения в конструкции двигателя были небольшими. Объем двигателя 1569 см. Куб., Мощность — 75 л.с., крутящий момент — 116 Нм.

История и конструкция двигателя ВАЗ-2106

Вообще «донор» мотор ВАЗ-2106 , двигатель ВАЗ-2103, ведет свою историю с момента начала выпуска автомобилей на Волжском автозаводе.Конструктивно силовой агрегат третьей модели был очень похож на агрегат ВАЗ-2101 и был разработан на его основе. Работы проводились с участием итальянских специалистов одновременно с основной модернизацией мотора Fiat Motor — верхним распредвалом. Это, как известно, было основным требованием советских специалистов по усовершенствованию итальянского мотора. Поэтому существует высокая степень унификации более мощной версии с первенцем ВАЗ.

Главной доработкой двигателя ВАЗ-2106 стало увеличение рабочего объема на 117 см.Куб. За счет увеличения диаметра цилиндра на 3 мм. Этот шаг позволил увеличить мощность на 9 л.с., а крутящий момент — 12 Нм. Но, в связи с введением нового ГОСТа, мощность мотора ВАЗ-2106 составила 75 л.с. (на 4 л.с. больше предшественника). Однако важной особенностью было то, что повышенная мощность была достигнута при 5400 об / мин, что на 200 об / мин меньше мотора 2103. Максимальный крутящий момент также стартовал с меньшими оборотами — 3000 об / мин против 3400 об / мин. Потому что двигатель стал намного эластичнее.

На все мотор ВАЗ-2106 имеет достаточно удачную конструкцию, что подтверждается востребованностью покупателей и длительным сроком его выпуска. Основные его конструктивные особенности: восемь клапанов, рядная конструкция, верхнее расположение распределительного вала., Карбюраторная система питания. Блок цилиндров из низколегированного чугуна, головка блока — из алюминиевого сплава. Газораспределительный механизм мотора ВАЗ-2106 представляет собой двухрядную цепь.

Двигатель ВАЗ-2106 под капот переднеприводных Москвичей

Обусловлено простой и проверенной конструкцией, а также хорошими динамическими и силовыми характеристиками. Двигатель ВАЗ-2106 Избран для установки на Москвич-2141, как альтернативу Уфимскому Узам-412. Он был эластичнее и мощнее. Таким образом обеспечен автомобиль с лучшей динамикой и удобством в управлении. Первоначально завод из Тольятти поставил АЗЛК несколько переоборудованных двигателей ВАЗ-2106. У них были другие точки крепления, форма масляного картера и местонахождение нефтяника. Эта версия получила индекс ВАЗ-2106-70. Однако доработанные силовые агрегаты установили недолго.Позже начались поставки штатных моторов ВАЗ-2106, которые несколько доработали подрамником на московском заводе.

Однако на момент начала выпуска «сорок первого» (1986 г.) этот двигатель был уже морально устаревшим. К тому же его объема и мощности все же не хватило для достаточно большого хэтчбека. Поэтому, несмотря на свои достоинства, мотор ВАЗ-2106 тоже не подходил для АЗЛК. Хотя его устанавливали на автомобили АЗЛК-2141 и его семью до остановки завода.

Двигатель ВАЗ 2106 применяется на легковых автомобилях Малого класса. Производится Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально предназначенной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигателю присуща комбинированная система смазки.То есть этот процесс происходит под определенным давлением и в виде разбрызгивания.
Эти двигатели подлежат ремонту и дополнительной настройке. При дизайне напрочь не получается спросить сколько стоит новый двигатель на ВАЗ 2106 и заменить его.

Технические характеристики

Доступны следующие основные характеристики двигателей ВАЗ 2106:

ПАРАМЕТРЫ ЗНАЧЕНИЕ
Материал блока цилиндров чугун
Система питания карбюратор / инжектор
Тип в линию
Количество цилиндров 4
Клапаны цилиндра 2
Ход поршня 80 мм
Диаметр цилиндра 79 мм
Степень сжатия, атмосфер 8.5
Объем, см. Куб. 1569
Мощность, л. из. при 5400 об / мин 75
Крутящий момент, нм при 3000 об / мин116
Топливо AI 92.
Расход топлива на 100 км, л
— городской 10,3
— Русс 7,4
— Смешанный 10
Расход масла на 1000 км, гр700
Габаритные размеры (ДХШВ), мм 565x541x665
Масса, кг121
Типы масел 5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л 3.75
При замене заливать, л 3,5
Ресурс двигателя, км
1. По данным завода 125000
2. Фактически 200 000
Настройка (потенциальная / без потери ресурса), л / с 200/80
Свечи A17DVR, A17DV-10, FE65CPR
Какие автомобили устанавливаются на ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — довольно удачная доработка предыдущей версии мотора, при которой были применены современные технологии.

Производители ставят перед собой задачу любыми способами улучшить готовое изделие:

  1. Мощность удалось увеличить за счет мотора общего действия объема.Особое внимание было уделено усовершенствованию цилиндра.
  2. Такие модификации коснулись внешнего вида блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция двигателя больше не имеет отличительных особенностей.
  3. В процессе производства специалисты присваивают отдельный баллон своему классу. Сегодня существует около пяти предметов, различающихся на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Посмотреть условный класс двигателя можно внизу базы.
  4. Без изменений левая основная головка мотоблока с обозначением 21011-1005011-10. Для изменения габаритного диаметра цилиндра производителям пришлось использовать новые прокладки.
  5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик между собой. Представленный мотор комплектуется поршнями от мотора 21011, номинальный диаметр которых составляет 79 миллиметров.
  6. В новой модели двигателя есть цилиндрические колодцы, а также в несколько раз улучшенные объемы. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Таким образом, можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и снизить всевозможные динамические нагрузки на поршневую часть мотора? Обратите внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Автосервис ВАЗ 2106

Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции.Мастер и специалист смогут установить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ Определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо детально определить силу силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода. Более опытные водители могут купить специальную книгу в виде инструкции, которая продается в любом автомобильном магазине.

Для выполнения разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

  1. Несвоевременная замена масла или использование некачественного приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
  2. Повышенный износ распредвала
  3. ВАЗ 2106. Самое популярное решение проблемы — регулировка клапанов.Другой причиной может быть детонация, она возникает из-за некачественного топлива, в камере сгорания и неправильной установки зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не сложилась, то стук все же может быть из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
  4. Если стук идет снизу двигателя и произошло падение давления масла, это означает, что это компонент собственных подшипников.В этом случае необходимо заглушить мотор и буксиром отправить машину на сотню.
  5. Если стук похож на скрип, необходимо проверить звонилку и натяжитель цепи привода ГРМ, если перекрещивается со стуком — подшипник помпы.
  6. Если вдруг ваш мотор загорелся на ходу, сначала проверьте систему питания или зажигание.
  7. Если он глохнет на холостом ходу и при этом поворачивает холостой ход Отрегулируйте нормально, попробуйте отрегулировать воздушную заслонку.
  8. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапаны или они просто сгорели, вышла из строя прокладка gLP (дополнительно они будут указывать на перепады температуры охлаждающей жидкости и дым из выхлопной системы).Также к причинам относится невысокий бензиновый инверно настроенный карбюратор.
  9. Вибрация двигателя. Первая причина износа подушки. Прочее — разбалансировка коленвала и кардана вала, разные поршни. Проводим диагностику на СТО и я тоже устраняю проблему.

Особенности ремонта мотоцикла автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо произвести демонтажные работы. Для проведения этого этапа капитального ремонта используются специальные сантехнические и измерительные приборы.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

  1. Крепежные элементы для продольного раскола, расположенные на раме.
  2. Ослабление хомута бензонасоса, а также демонтаж изделия.
  3. Вытаскивание прокладок возле бензонасоса.
  4. Отсоединяющие провода от каждой свечи.
  5. Получение прижимной пластины.
  6. Демонтажные работы в завале.
  7. Откручивание крепежа на генераторе.

Для демонтажа кожуха куба и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Запуск тюнинга двигателя 2106 возможен потому что это классический мотор.

Благодаря такой возможности можно прокачать каналы, отполировать впускные коллекторы, подобрать карбюратор, распредвал, нарезать шестерни, доработать впуск, настроить блоки цилиндров, выбрать оптимальные параметры поршневой системы, коленчатого вала, а также штанги.

Лучше всего доверить такую ​​работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственную машину более мощной, поэтому прибегают к такой процедуре.Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить специфические детали заводского производства на более совершенные. Это может быть клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. При форсировании необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию.Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил сделать тюнинг своими руками, то нужно:

  1. В обязательном порядке первым делом проверяем проводку, которая сделана из силикона. Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электромонтаже и использовать только качественные экранированные провода.
  2. Перед установкой нужно убедиться, что аккумулятор и генератор имеют достаточный заряд энергии и мощности.
  3. Для увеличения мощности мотора нужно заменить заводской генератор и перенести систему зажигания.
  4. Выполнить тюнинг двигателя ВАЗ 2106 в домашних условиях можно, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного выбора можно найти синтетические и минеральные масла.Между собой они отличаются тем, что последний способен смыть с мотора все лишние и лишние отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который способен растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные запчасти из акрила. Они подойдут для любого синтетического масла.

После замены всех комплектующих на детали можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто салютуют старому минеральному маслу и заливают новое; Или специально предназначенное моющее средство для стирки (в случае сильно загрязненных деталей).

В последнем случае двигатель 2106 будет запущен на десять минут, чтобы залитая жидкость могла смыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

  • Такой рабочий процесс необходим, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
  • В противном случае можно столкнуться с закупоркой масляных каналов. Необходимо заняться заменой масла в двигателях ВАЗ 2106. В противном случае такое вмешательство приведет к поломке мотора.
  • Если автомобиль уже достаточно долго эксплуатируется, то на гильзах и прокладках остаются налеты от возгорания. В сальниках и прокладках головки блока отверстия могут быть заблокированы.
  • Особое внимание следует уделять общему состоянию всех внутренних деталей, особенно проверять сальники и прокладки.
  • Находясь внутри системы, при засорении подающей трубки наблюдаются показатели избыточного давления, значит, можно ожидать утечки масла.
  • Следовательно, для замены масла нужно покупать его качественной марки, проверенной не десятые годы.

На какие автомобили можно устанавливать двигатель 2106

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?».

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных мастеров.Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Кроме того, на автомобиле ВАЗ-2106 мощность двигателя увеличена до 75 лошадиных сил.


Всего на «шестерке» использованы три основных типа энергоблоков:

    мотор
  • объемом 1,6 литра, который является классической моделью и используется на подавляющем большинстве автомобилей, успешно отработал и по сей день;
  • двигатель объемом 1,3 л. Для достижения этого показателя производитель немного уменьшил длину ходовой части поршня (на 1.4 сантиметра по сравнению с предыдущей моделью). Кроме того, были внесены существенные изменения в конструкцию блока цилиндров, газораспределительного механизма и распределительного вала. Наконец, был использован принципиально новый карбюратор для снижения расхода топлива и повышения эффективности сгорания топлива;
  • карбюраторный мотор объемом полтора литра. Главная особенность конструкции — уменьшение диаметра поршней, а также ряд регулировок всех основных элементов поршня и шатуна.

Неограниченные возможности модернизации двигателя

Одним из ключевых преимуществ мотора, использованного в конструкции автомобиля ВАЗ-2106, является возможность его модернизации. Многие отечественные мастера нашли способы самостоятельно поднять мощность до 110 лошадиных сил, выполнив следующие операции.

Двигатель ВАЗ-2106 применим к установке на автомобили ВАЗ 2103, 2106, 21053, 2107. Двигатель 2106 создан путем доработки двигателя ВАЗ-2103. Объем двигателя увеличился с 1.5 литров на 1,6 литра за счет увеличения диаметра цилиндра. Результатом доработки стала увеличенная мощность двигателя, 74,5 л.с. вместо 71 л.с.

.

Характеристики двигателя ВАЗ 2106/2121 Нива

Параметр Значение
Конфигурация Л.
Количество цилиндров 4
Объем, л. 1 570
Диаметр цилиндра, мм 79
Ход поршня, мм 80
Степень сжатия 8,5
Кол-во клапанов на цилиндр 2 (1 впуск; 1 выпуск)
Газораспределительный механизм Sohc.
Порядок цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 54,8 кВт (74,5 л.с.) / 5400 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 104 Н М / 3400 об / мин
Система подачи Карбюратор
Рекомендуемое минимальное октановое число бензина 92
Экологические нормы Евро 0.
Масса, кг 121

Конструкция

Двигатель четырехтактный S. Карбюраторная система Пищевая, с рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с верхним расположением одного распредвала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Комбинированная система смазки: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров своей маркировки 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндра.

Шатун.

Шатуны стальные от модели 2101.

Поршень

В двигателе использованы поршни от ВАЗ 21011.

Параметр Значение
Диаметр, мм. 79,0
Высота сжатия, мм 38,0
Объем внутренней ниши, сс 3,7
Масса, г. 377

Наружный диаметр поршневого пальца 21101-22 мм, длина пальца 67 мм.Масса пальца вортеля 104

Головка блока цилиндров

Головка блока цилиндров от 21011. Распредвал приводится в движение двухрядной гильзой.

Двигатель карбюраторный ВАЗ 2106 с четырьмя цилиндрами — рядная силовая установка с вертикальным перемещением поршневой группы. Вывих распредвала — вверху GBC.

Двигатели ВАЗ 2106

Линейка двигателей ВАЗ шестого поколения представлена ​​3 типами моторов:

  1. Произведение, у которого объем двигателя равен 1.6 литров. Это самый востребованный агрегат в семействе классических автомобилей данной модели.
  2. Изделие с мотором, объем которого приближается к 1,3 л. Отличие от основной силовой установки в том, что в этом агрегате длина поршневых элементов меньше 1,4 см. Соответственно, изменения коснулись таких элементов мотора, как блок, коленчатый вал и элементы цепной передачи MRM. Также в топливной системе использован другой карбюратор.
  3. Изделие с мотором, объем которого почти равен 1.5 литров. Отличие от штатного карбюраторного агрегата состоит в диаметре поршневой группы, который составляет менее 0,03 см от стандартного диаметра цилиндров. Это привело к изменению параметров блока и поршневых элементов шатуна.

Стандартный двигатель ВАЗ 2106 — результат модернизации мотора Тройка. Благодаря этому усовершенствованию мощность двигателя увеличена до 75 л.с. При достижении крутящего момента 116 нм. В этом случае диаметр цилиндра равен 7.9 см.

Тюнинг двигателя ВАЗ 2106

Качественный тюнинг двигателя предназначен для увеличения динамических параметров силовой установки. Методы настройки:

  • форсунка двигателя «Шестерка»;
  • Чип-тюнинг двигателя
  • ;
  • установка на автомобиль более прогрессивной системы зажигания.

Серьезным прорывом в тюнинге двигателя можно считать увеличение хода поршня и диаметра цилиндров. Если в первом случае необходимо заменить коленчатый вал, что очень дорого, то во втором проще применить цилиндры ремонтных (увеличенных) размеров.Также практикуются поршневые изделия других модификаций, которые потребуют обработки отверстий втулки. Для увеличения степени сжатия требуется провести обработку прокладки прокладкой.

Одним из действенных способов тюнинга двигателя может быть так называемый. Продвинутая силовая установка, представляющая собой перечень мероприятий по агрегату, ведущих к улучшению динамических показателей мотора. Основные действия при выполнении доработки:

  1. Уменьшение весовых характеристик коленчатого вала и шатунно-поршневой группы.
  2. Шлифовальные работы и срабатывание сопряженных поверхностей коллекторов.
  3. Калибровка и регулировка электронных комплексов, отвечающих за работу моторного агрегата.
  4. Увеличьте или уменьшите передаточные числа шестерни.

Углубленный тюнинг двигателя ВАЗ 2106 в первую очередь связан с выбором и установкой коленвала особого типа взамен штатной детали. Этот элемент монтируется с помощью более крупной рукоятки. Под полужирным блоком под поршневую группу увеличенного диаметра выделены цилиндры, оснащенные кольцами Т-образной конфигурации компрессионного типа.

Далее проводится технологическая наладка настройки всех узлов элементов двигателя с основной задачей по увеличению степени сжатия в цилиндре мотора. Этот показатель напрямую связан с угловой величиной фаз газораспределения и положениями дроссельной заслонки.

Позиционное изменение газораспределительного вала осуществляется приводной шестерней регулируемого типа, что дает возможность заливать топливо с повышенной концентрацией воздуха камеры сгорания.Самый эффективный вариант тюнинга двигателя — установка турбины на силовую установку и оборудование. Автомобиль так называемый «Директок», т.е. система вывода прямоточного газа. Выбор такого вспомогательного оборудования целесообразно проводить специалисту по двигателям. Если автомобиль усовершенствовать турбиной, то это повысит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя, позволяет оптимизировать функционал автомобиля.Изменение динамических параметров происходит без использования механической отделки. Такое обслуживание осуществляется исключительно в автомобиле, где есть система ЭБУ. Наличие в ЭБУ соответствующего ПО Позволяет контролировать и изменять параметры настроек зажигания, подачи топлива, расходомера и т. Д.

Один из путей постепенной настройки двигателя рассматривается как регулировка системы зажигания автомобиля. Для этих целей практикуется установка зажигания с электронным переключением, которое в среде автомобилистов называется бесконтактным, т.е.е. без участия механических коммутационных компонентов (контактов прерывателя). Дополнительно необходимо изменить элементы сцены системы на более качественные продукты.

Масляный насос ВАЗ-2110: обслуживание, ремонт и замена

Масляный насос на ВАЗ-2110 (8 клапанов) очень важен, ведь именно с его помощью создается давление в системе смазки. Масло проходит через все жизненно важные элементы — кривошипно-шатунный механизм, газораспределитель и так далее.И горе водителю, у которого выходит из строя помпа — нарушена работа всех узлов и агрегатов. Поэтому крайне важно знать основные признаки выхода из строя помпы, чтобы устранить их в зародыше. Благодаря масляному насосу на любой машине происходит принудительная циркуляция смазки.

Где насос?

Агрегат располагается на автомобилях десятого и девятого семейств в правом нижнем углу агрегата, непосредственно под ведущей шестерней на коленчатом валу. Именно эта шестерня приводит в действие весь механизм газораспределения и гидравлический насос.Стоит обратить внимание на то, что помпа находится в одном месте и на моторах класса V16. Частью кожуха двигателя является корпус масляного насоса.

Дизайн

На машинах Лада десятого семейства конструкция масляного насоса достаточно проста и проверена годами:

  1. Крышка и корпус.
  2. Две шестерни — ведомая и ведущая.
  3. Редукционный клапан с пружинным возвратом.
  4. Маслозаборник в виде сетки.

Ничего лишнего, конструкция проста и работает безупречно.

Принцип действия

Насос приводится в движение коленчатым валом. Движение передается на ведущую шестерню, которая вращает ведомую. В этом случае на входе в механизм создается пониженное давление, а на выходе — повышенное. Таким образом масло течет через маслоприемник от картера к насосу и главному двигателю внутреннего сгорания.

В тот момент, когда давление внутри механизма превышает предельно допустимые значения, клапан редукционного типа, зажатый пружиной, выпускает излишки масла.Ладно, на сковороде.

Признаки неисправности помпы

На машинах Лада 10-го семейства можно выделить следующие симптомы неисправности масляного насоса:

  1. Забит маслоприемник.
  2. Разрушение механизма корпуса.
  3. Чрезмерный износ мест для установки шестерен в крышке и корпусе.
  4. Разрушение или небольшая деформация пружины редукционного клапана.
  5. Разрушение редукционного клапана.

О том, что насос вышел из строя, можно судить по следующим признакам:

  1. На панели приборов загорается красная лампа с изображением масленки. Это говорит о том, что давление внутри системы меньше минимального.
  2. Существенный нагрев двигателя внутреннего сгорания.
  3. Сильный удар, исходящий от места, где находится насос.

В автомобилях 10-го и 9-го семейств нет датчика, показывающего текущее давление масла на панели приборов.Собственно, такая конструкция используется на большинстве современных автомобилей.

Следовательно, существует только одно условие, при котором водитель узнает о критическом давлении масла в системе. Это мигающая лампа на приборной панели. Стоит отметить, что чрезмерный нагрев двигателя не обязательно является признаком поломки масляного насоса.

Как понять, что неисправность кроется именно в масляном насосе

А теперь поговорим о том, как проверить масляный насос ВАЗ-2110. Сначала измерьте уровень моторного масла, а также проверьте его консистенцию.Вспомните, когда вы в последний раз меняли фильтр и смазку. Если с момента последней замены вы проехали более 10 000 км, рекомендуется заменить эти элементы. После этого капните каплю масла на большой палец и разотрите.

Если масло слишком темное, жидкое, быстро впитывающееся, необходимо его заменить. Но в том случае, если уровень масла ниже минимальной отметки, то необходимо долить его и запустить двигатель. Обратите внимание, горит ли сигнальная лампа.Осмотрите двигатель на предмет утечек. В том случае, если стук вы слышали раньше, необходимо обратить внимание, есть ли он после добавления смазки.

Как проверить цепь датчика

Выход из строя масляного насоса ВАЗ-2110 можно отнести к выходу из строя датчика, который, собственно, контролирует работу всей системы. В том случае, если все симптомы, которые мы перечислили выше, не исчезли, то такие манипуляции нужно будет проделать:

  1. Остановите двигатель и подождите, пока он остынет.
  2. От датчика давления необходимо отсоединить провод. На моторах с 16 клапанами он расположен с левой стороны корпуса распределительного вала. На 8-клапанных двигателях он расположен на задней части головки с правой стороны.
  3. Включите зажигание, но двигатель запускать не нужно.
  4. Соединить провод идущий к датчику давления с минусом питания. В том случае, если лампа при этом гаснет, цепь датчика давления в норме.

Как проверить давление

В том случае, если после диагностики и замены датчика симптомы не исчезли, можно измерить давление специальным манометром.Это приспособление изготовлено из металлического наконечника и имеет резьбу. Его нужно вкручивать вместо датчика в розетку.

Тогда мне нужно запустить и прогреть двигатель. В том случае, если манометр на манометре показывает давление выше 60 кПа, можно говорить о исправности масляного насоса. В этом же случае, если давление ниже этого значения, помпа требует замены масляного насоса ВАЗ-2110 или его ремонта.

Почему ломается помпа

У насосов на автомобилях 10-го и 9-го семейства ресурс не превышает 200 000 км пробега.Но это не всегда означает, что агрегат выйдет из строя раньше. И если повезет, масляный насос прослужит вам намного дольше ресурса, указанного производителем.

Причины, по которым он перестает работать в штатном режиме, следующие:

  1. Ресурс потреблен.
  2. Замена масляного фильтра не была произведена вовремя, из-за этого в систему попадают мелкие частицы металла, которые воздействуют на элементы помпы, забивают сетку фильтра маслоприемника.
  3. При эксплуатации использовалось моторное масло, характеристики которого не соответствуют минимальным требованиям производителя автомобиля.

Какие инструменты нужны для ремонта и замены

Для замены или ремонта масляного насоса на автомобилях 10-го семейства необходимо наличие смотровой ямы или эстакады. В самом крайнем случае допускается использование домкрата. Вам также понадобятся эти инструменты:

  • Ключ для откручивания колесных болтов.
  • Ключи гаечные размером «10», «13», «17».
  • Ключи шестигранные торцевые размером «5» и «8».
  • Большая шлицевая отвертка.
  • Инструмент для натяжения ролика ремня ГРМ.
  • Очистите и просушите емкости, чтобы слить масло.

После того, как вы подготовили все инструменты, можно приступать к ремонтным работам.

Разборка насоса

Порядок снятия масляного насоса на автомобилях 10-го и 9-го семейства следующий:

  • Снимите кожух, закрывающий газораспределительный механизм.Для этого необходимо открутить на нем все болты, которыми он прикручен к мотору. На 8-клапанных двигателях — три болта, на 16-клапанных — 6.
  • Затем необходимо ослабить натяжение ремня привода генератора, после чего снять его со шкива.
  • Выверните болт крепления шестерни коленчатого вала. Чтобы вал не прокручивался, необходимо закрепить его большой шлицевой отверткой. Установите его в смотровое окошко, которое находится в блоке сцепления.
  • Теперь вы можете снять шкив коленчатого вала и снова закрутить болт. Проверните коленчатый вал до тех пор, пока метка на распределительной коробке не окажется напротив выемки на крышке ГРМ.
  • Метка на шкиве коленчатого вала должна совпадать с меткой на корпусе насоса.
  • Используйте ключ, чтобы ослабить гайку, которой крепится натяжной ролик. В случае с 16-клапанным двигателем также нужно открутить гайку, фиксирующую направляющий ролик.
  • Если автомобиль не стоит на смотровой яме, нужно открутить болты, удерживающие переднее правое колесо.Затем нужно поднять домкратом все тело.
  • Снимите шкив коленчатого вала с помощью отвертки. Обратите внимание, что внутри есть ключ.
  • Слейте моторное масло из подходящей емкости.
  • Снимите все болты, которыми крепится поддон. Постарайтесь не потерять фигурные шайбы, которые находятся под ними. Снимите поддон, чтобы не нарушить целостность прокладки. Если он поврежден или деформирован, потребуется установить новый.
  • Используя ключ, ослабьте два болта, которыми маслоприемник крепится к коренному подшипнику.Также имеется один болт крепления маслоприемника к корпусу насоса.
  • Теперь нужно вынуть трубку маслоприемника из корпуса и снять ее. Постарайтесь не потерять резиновое уплотнительное кольцо на трубке. Иначе вы нарушите герметичность системы.
  • Снимите шесть болтов, которыми насос крепится к блоку двигателя. После этого можно аккуратно снять механизм. Вот и сальник коленвала, извлекать его пока не надо.
  • Теперь осторожно снимите прокладку между масляным насосом и блоком двигателя.

Разборка завершена, сборка агрегата производится в обратной последовательности. Перед заменой масляного насоса на ВАЗ-2110 убедитесь, что он не подлежит ремонту. В большинстве случаев данный агрегат поддается ремонту и служит еще много лет.

Как разобрать масляный насос

Теперь необходимо с помощью тонких круглогубцев вытащить сальник коленвала. Если вы обнаружили на нем какие-либо повреждения, при сборке установите новый. Затем с помощью ключа на «10» необходимо открутить болт крепления датчика положения коленчатого вала.Затем отсоедините его от корпуса насоса. Используя шестигранный ключ на «5», открутите 6 болтов, которыми крышка насоса крепится к корпусу, затем снимите ее. Затем нужно снять ведомую шестерню с корпуса, а ведущую — с крышки.

Шестигранником нужно открутить заглушку, которая установлена ​​на выпускном клапане масляного насоса ВАЗ-2110. После этого снимаем заглушку с уплотнительным кольцом. Когда это будет сделано, вы можете снять пружину и сам клапан.

Как оценить состояние элементов

Если вы не знаете, как понять, можно ли отремонтировать насос, внимательно посмотрите на все его компоненты, чтобы определить степень износа.Стоит отметить, что цена масляного насоса на ВАЗ-2110 довольно высока — около 1500 рублей. Следовательно, стоит ли переплачивать, если агрегат в хорошем состоянии? Алгоритм диагностики следующий:

  1. На внутренних поверхностях крышки и корпуса не должно быть шероховатостей, задиров, вмятин.
  2. С помощью штангенциркуля нужно измерить диаметр посадочного места для ведомой шестерни, которое находится в корпусе. Он должен быть не более 75,1 мм.
  3. Затем нужно измерить толщину сегмента в корпусе штангенциркулем.Он должен быть больше 3,4 мм.
  4. Теперь измерьте толщину ведомой и ведущей шестерен. Они должны быть 7,35 и 7,42 мм соответственно.
  5. Определите длину пружины редукционного клапана. В свободном состоянии необходимо, чтобы оно было больше 55,72 мм. В сжатом состоянии его длину следует уменьшить до 31,7 мм.

И напоследок посмотрите на состояние внутренней поверхности раструба под редукционным клапаном, а также самого элемента.В случае обнаружения видимых повреждений, дальше эксплуатировать такой насос не рекомендуется. Лучше установить новый, чем ремонтировать старый.

Я люблю ВАЗ :: Авто Портал

29 сентября 2018

Сильные и слабые стороны самой популярной «семерки»


Александр Климов, фото rim3.ru и АВТОВАЗ

Самой популярной моделью (около 1,75 миллиона) в пассажирском парке нашей страны по-прежнему остается ВАЗ «классический» седан ВАЗ-2107 2005 года выпуска, известный как LADA 2107, а в народе просто «семерка».От более дешевых «пятерок» и «четверок», «семерки» отличается обшивка потолка зеленотропином, сиденьями со встроенными подголовниками и оригинальной комбинацией приборов.

Появившийся в 1982 году в результате рестайлинга, с другими передними и задними крыльями, дверными панелями, решеткой, бамперами и фарами, а также отделкой и приборной панелью, угловатый классический седан второго поколения «Лада» с хромированной решеткой радиатора (в народе известен как «HBM») «) покорил сердца и карманы многих действующих советских автомобилистов.


Однако никто не мог предположить, что эта устаревшая уже во время дебюта заднеприводная машина продержится на конвейере более трех десятилетий и пережила большую часть Советского Союза.Хотя производство было прекращено почти шесть лет назад, интерес к характеристикам и работе устройств серии «семерки» не ослабевает.

Приведем список сильных и слабых сторон наиболее популярных моделей ВАЗ (LADA) 2107 выпуска с 2006 года, когда они оснащались двигателями с такой же системой впрыска топлива.


Преимущества:
— Низкие эксплуатационные расходы (ниже, чем у LADA Samara-2, т.е. ВАЗ-2115, ВАЗ-2114 и ВАЗ-2113)
Универсальный сервис и отличная ремонтопригодность
— Дешевизна и повсеместное распространение запчастей (правда, не всегда качественных)
— выносливость кузова к перегрузкам (правда, передернутое от перегрузок или аварий авто с провисшими стойками на рынке слишком короткое)
— моторы достаточно прочные, свободно вязовая до 125 000 км , но не редкость и моторы с достигнутым ресурсом 300 000 км!
— Достаточно надежная коробка передач с точным переключением передач
— Низкая чувствительность моторов к качеству топлива
— Чуть более современный экстерьер, последняя версия (после 2006 года) по сравнению с автомобилем до 2005 года.
— Высокий клиренс и перегрузка подвески.
Одно из лучших бюджетных предложений на рынке (помимо большинства автомобилей, находящихся на складе самими владельцами или службами звуковой системы, сигнализации и других опций)

Недостатки:
— Возможное внезапное разрушение изношенной передней подвески (отрыв колес при движении)
— Низкая активная и пассивная безопасность (техника последней версии как минимум имеет инерционные ремни и усилители в передних дверях)
— Плохая эргономика салона, особенно передних сидений типа 2105
— Относительно большой расход топлива
— Тяжелое рулевое управление (Гур не по определению) типа червячный
— Слабый головной свет
Кузов (внешний):
— Низкая коррозия сопротивление кузова (особенно порогов, крыльев), поэтому необходима регулярная антикоррозийная обработка кузова
Кузов (салон):
— перекос в проемах г lass door
— Скрип приборной панели, обивки салона и сидений
Электрооборудование:
— Химические реагенты окисляют контакты и концевые выключатели.
— Часто перегоревшие наружное освещение и двухметровые лампы заднего стоп-сигнала
— Хитрая электрика стеклоочистителя, недолговечный стартер и генератор
Двигатель:
Низкокачественные бытовые комплектующие иногда заставляют за год на одной машине поменять несколько термостатов раз. Поэтому при выходе из строя лучше поменять на части иностранного производства, если у вас не был изготовлен предыдущий владелец
— Оба двигателя (1,5 и 1,6 л) при открытом клапане ремня ГРМ ударяют по поршням.Замена ремня вместе с роликом натяжения доступна даже новичкам в области
— Плановая замена ремня ГРМ 75 000 км, но рекомендуется после 50-60 000 км
— Регулярную замену масла рекомендуется делать 15 000 км и 10 000 км
— Клапаны ручной регулировки (45-90 000 км), однако звук клапанов на старых моторах из-за слишком неплотного соединения при работе не влияет
— Утечка в соединении масляного насоса с блок, хотя обычно достаточно поставить прокладку на герметик
— Если пробегать 40-60 000 км волокна резинового демпфера шкива коленвала, почему выходит из строя датчик положения коленвала
— Часто приходится менять датчики положения дроссельной заслонки и массовый расход воздуха.Однако часто эффективность последнего можно восстановить, промыв резьбу фильтра очистителем карбюратора
— Багги блок управления двигателем
— Топливный насос может вывести примерно за 50-60 000 км — для профилактики каждые два года нужно менять сетку фильтра или хотя бы почистить ее
Коробка передач:
В зависимости от производителя ресурса сцепление может достигать 150-200 000 км и более, но может работать вместе и от 50 до 60 000 км соответственно. средний срок службы 100000 км.Использование диска и корзины сцепления с выжимным подшипником от признанных производителей (Luk, Sachs или Valeo и др.) значительно увеличивает срок службы
— Качество крестовин карданного вала нареканий не вызывает, но могут возникнуть проблемы. с подшипниками полуосей
Автомобили ижевского производства часто повреждаются подшипники заднего моста (заменить на оси)
Подвеска:
— Шаровые опоры могут развалиться при пробеге 50-60 000 км
— Современные бытовые амортизаторы должны заменены на аналоги зарубежных производителей
— Тормозная система «сопиваса» цилиндров.Лечение — замена импортных комплектующих
Prachee :
— При замене колеса обязательно включать I трансмиссию и стояночный тормоз

Предыстория: семейство заднеприводных моделей II группы малого класса Classic LADA (» «Лада»), в которую вошли седаны моделей ВАЗ-2105 и ВАЗ-2107, а также универсал ВАЗ-2104. Прошел глубокий рестайлинг Lada первого поколения моделей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103 и ВАЗ-2106, выпущенных в 1970-2006 гг. Соответственно, считается роскошным седаном LADA 2107 (ВАЗ-2107, LADA 1500SL, Нова, Рива, Печатка) выпускалась в 1982-2012 годах, и, за исключением Ваза, собиралась в Сызрани (СП «РосЛада»), Аргуне (завод «Пищемаш»), Ижевске (ИжАвто), а также в Украине. заводы ЛАЗ, КрАЗ и ЗАЗ, да еще и в Египте.Базовая модель LADA 2105 (ранее код — ВАЗ-2105, экспортное наименование — LADA 1200S, 1300S, 1500S, Nova, Saloon, Riva) выпускалась в 1979-2010 годах. только на Вазе и используется на рынке. Универсал LADA 2104 собирали на ВАЗе в 1984-2004 годах, затем до 2012 года на ИжАвто. Кстати, на базе кузова и агрегатов 2104 выпускали пикап Vis-2345 в 1995-2010 годах и пикап ИЖ-27175 в 2005-2012 годах.
В процессе производства в «Классике» модернизирован ряд узлов и агрегатов, сохранив прежний внешний вид и интерьер.Самыми большими изменениями стали силовые агрегаты, с лета 2006 года на «семерке» использовались только двигатели с распределенным впрыском экологического класса Евро-2 — 1,5-литровый ВАЗ-2107-20 и 1,6-литровый ВАЗ-21074. -20, 2008 г. — только 1,6-литровый ВАЗ-21074-30 класса Евро-3 и 2011 г. — ВАЗ-21067-40 Евро-4. Трансмиссии на протяжении всего периода производства инжекторной «классики» были только 5-ступенчатой ​​механикой.

Двигатель Index (EQ. Класс) рабочий объем, см 3 Система питания Тип ГРМ / количество клапанов Мощность, л.с. произведено
ВАЗ-2107-20 (Евро 2) 1451 MPI SOHC / 8 В 68 2006-2008 гг.
ВАЗ-21074-20 (Евро 2) 1569 MPI SOHC / 8 В 74,5 2006-2008 гг.
ВАЗ-21074-30 (Евро 3) 1569 MPI SOHC / 8 В 74,5 2008-2010
ВАЗ-21074-40 (Евро 4) 1569 MPI SOHC / 8 В 74,5 2011-2012 гг.

Седан LADA 2107 продается только в комплектации «норма».

Примечание: «АВТО» на портале «Третий Рим» постоянно обновляется и обновляется, так что следите за обновлениями! .



Снятие и установка распредвала. Установка распредвала на автомобили ВАЗ.

Комментарий .
Работа показана на двигателе 21124. Особенности работы на двигателе 2112 см. В тексте.
Выплата
1. Подготавливаем машину к выполнению работ (см.Подготовка машины к обслуживанию и ремонту).
2. Снимаем шкивы распределительного вала (см. Шкивы распределительного вала — снятие и установка).
3. Снимите промежуточный и промежуточный ролики (см. Ремень ГРМ — Замена).
4. Торцевым ключом на 10 мм открутите шесть болтов, крепящих заднюю крышку ремня ГРМ, и снимите ее.

5. Снимаем крышку головки блока цилиндров (см. Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) — снятие и установка).
6. Чтобы не повредить, снимаем датчик давления масла (см. Аварийный датчик давления масла в двигателе — замена) или отсоединяем от него конец провода.
7. Торцевым ключом на 8 мм равномерно, на пол-оборота откручиваем 20 болтов корпуса подшипника распредвала.

Комментарий .
На двигателе 2112 снимаем корпус подшипников распредвала вместе с направляющими трубками свечей (свечные колодцы). Снимаем патрубки с корпуса подшипника.
9. Снимаем с посадочных мест в головке блока две заглушки технологических отверстий (около задних концов распредвалов).

10. Снимите распредвалы впускных и выпускных клапанов.
11. Снимите уплотнения с валов.
12. Осмотрите валы. На шейках и кулачках вала не должно быть следов сильного износа, царапин, трещин, следов металлического покрытия.
Установка
1. Смажьте шейки шейки и распределительные валы чистым моторным маслом.
2. Ставим распредвалы в ГБЦ. Валы не взаимозаменяемы и имеют разную маркировку.
Вал выпускного клапана имеет маркировку 1006014.

Внимание .
При ремонте двигателя нельзя использовать герметик с высоким содержанием силикона (соединения кремния), пары которого могут попадать через систему вентиляции картера в цилиндры, а затем в выхлопной тракт. Используйте герметик, который специально указан на упаковке, что он безопасен для датчика кислорода.
Внимание .
Не наносите слишком много герметика на опорные плоскости корпуса подшипника. При затяжке крепежных болтов герметик, выдавленный во внутренние полости двигателя, может забить масляные каналы.
3. Наносим тонкий слой герметика Локтайт № 574 или аналога на плоскость ГБЦ и на нижнюю поверхность корпуса подшипника вокруг отверстий свечных колодцев следующим образом:

4. Установите распределительные валы в головку блока цилиндров шпоночными пазами вверх.
5. Устанавливаем корпус подшипника на головку блока цилиндров и равномерно затягиваем болты его крепления до контакта корпуса подшипника с головкой блока цилиндров. Наконец, попарно затягиваем болты корпуса подшипника с крутящим моментом 8,0–10,0 Н · м (0,8–1,0 кгс · м) в следующей последовательности (см. Фото).

Последовательность затяжки болтов подшипников распредвала
6. Запрессовываем сальники распредвала (см. Сальники распредвала — замена).
7.На двигателе 2112 нанесите чистое моторное масло на резиновые уплотнительные кольца направляющих трубок свечей (свечных колодцев) и установите патрубки в головку.
8. Дальнейшая сборка производится в порядке, обратном разборке.

Другие новости по теме:

Информация

Замена распредвала на ВАЗ 2106

Надеюсь, тема будет полезной, распредвал ломается не так часто, да и то редко, заводской распредвал может пройти пару капитальных ремонтов.

Замена распредвала на ВАЗ 2106 своими руками

Для начала немного теории, а точнее свидетельств, указывающих на неисправность распредвала, износ его шейки и ложа. Определить, стучит ли распредвал или еще что-то в двигателе, не очень просто, но возможно. Обычно распредвал стучит глухо и сильно, частота стука меняется вместе с частотой вращения двигателя. Слушать двигатель через клапанную крышку можно деревянной палкой, медицинским стетоскопом.Но зачастую, если вы не опытный моторист, отличить стук распредвала от стука раскрученной клапана не так-то просто. Поэтому самый верный способ диагностировать распредвал — снять его с двигателя, промыть и осмотреть. Таким образом получается:

  1. Неисправный распредвал стучит тупо, как будто стучит
  2. При износе распредвала невозможно регулировать зазоры в клапанах, так как при проворачивании коленчатого вала распредвал всегда занимает разные положения
  3. Самый надежный способ диагностировать неисправность распредвала — снять его с автомобиля, промыть бензином и напрямую диагностировать: нужно держать распредвал левой рукой, а правой рукой ударить по кровати, если вы слышите хотя бы звук Меньше стуков, изношен распредвал.Только следите за тем, чтобы распредвал не двигался в постели, так как при ударе ограничителя распредвал издает тихий стук.
  4. Распредвал влияет на давление в системе смазки, чем больше зазоры между станиной и валом — чем ниже давление, тем хуже смазка других деталей.

Еще хочу посоветовать, какими бы хорошими ни были коромысла (рычаги клапанов), их тоже нужно заменить, т.к. неравномерное производство приведет к быстрому износу распредвала.Также рекомендую обратить внимание на состояние колодки натяжителя, это видно при снятом распредвале, так как замена — довольно трудоемкий процесс. Процесс замены распредвала также включает в себя регулировку тепловых зазоров клапанов, так что имейте в виду. Ну что ж, начнем.

Как заменить распредвал на ВАЗ 2106 своими руками?

Замена должна начинаться со снятия поддона с воздушным фильтром, отсоединения троса всасывания, привода газовой заслонки.После этого рекомендую очистить клапанную крышку от пыли и грязи, чтобы минимизировать попадание песка в двигатель.

Сняв все написанное выше, можно приступать к снятию клапанной крышки, для этого достаточно открутить гайки на 10 по периметру.

Кстати, каждый раз при снятии клапанной крышки рекомендую заменять прокладку (не только мне, а заводской). Попробуйте поискать резиново-кортикальную прокладку, она намного лучше резиновой газовой.

После снятия крышки вы увидите распредвал, он у нас очень закопченный, очевидно, что масло использованное было не самое дорогое. менял тоже не часто.

Двигатель ВАЗ 2106 без клапанной крышки

Теперь необходимо ослабить звезду распредвала при помощи ключа на 17, чтобы двигатель не проворачивался, можно вставить большую отвертку между звездой и цепью мотора. Теперь довольно ответственный момент, необходимо совместить метки на коленвале и звездочке распредвала.В идеале метка на шкиве коленчатого вала должна останавливаться перед длинной рысью, а метка на звездочке распределительного вала — напротив выступа на ложе распределительного вала.

Совмещение меток на коленвале ВАЗ 2106

Совмещение метки на звездочке распредвала на ВАЗ 2106

После того, как вы совместили метки, необходимо снять натяжитель цепи, для этого достаточно открутить две гайки на 10.

Снять натяжитель цепи

Далее можно снять звезду распредвала, она закреплена на направляющем штифте.Откручиваем болт крепления звездочки, легким ударом ключа выбиваем звездочку. Теперь, чтобы звезда не соскользнула, можно связать ее вместе с цепочкой.

Цепь и звездочка вязаные

Далее остается только снять распредвал, открутив гайки на 13, фиксирующие его. Кстати, если шпилька закручивалась вместе с гайкой, то ее можно легко вернуть обратно, для этого достаточно иметь шпильку-поворачивающую или навинтить на шпильку две гайки и зажать их в разные стороны, после шпилька в головке для верхней гайки.

Ну тогда просто проверьте распредвал, как я уже писал выше, если нужно его заменить, коромысло. Собираем все в обратном порядке. Забыл сказать, что новый распредвал надо правильно зажать, для этого есть карта:

ВАЗ 2106 карта затяжки распредвала

Устанавливаем распредвал в обратной последовательности, важно следить за совмещением меток. После установки распредвала на место необходимо отрегулировать натяжение цепи мотора, также отрегулировать клапан.

Снятие и установка распредвала

Распредвал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно либо при ремонте и разборке двигателя, либо при его замене. Удалить его не так уж и сложно и для этого понадобится такой инструмент, как:

  1. Головка 17 и 13
  2. Рукоятка с храповым механизмом
  3. Вороток
  4. добавочный номер
  5. Гаечный ключ или комбинированный ключ 13

Первым делом нужно полностью снять клапанную крышку с головки блока цилиндров.Затем откручиваем натяжитель цепи ГРМ, который находится с правой стороны перед двигателем (по ходу движения):

После этого отключаем шестерню распредвала ключом на 17. Во избежание проворачивания необходимо поставить машину на скорость и поставить под колеса упоры, чтобы она не катилась.

После чего отводим в сторону, можно что-нибудь немного поддеть:

После того, как все гайки окончательно откручены, можно взяться за крышку вала и потянуть ее с необходимым усилием, слегка повернув в сторону, чтобы это было легче сделать:

Для снятия распредвала с крышки нужно ключом на 10 открутить две гайки, которые находятся в передней части детали, на фото ниже они обозначены цифрами:

Теперь с задней стороны распределительного вала можно слегка постучать даже рукояткой молотка (деревянной), и он двинется вперед:

Осторожно потянув вперед, он полностью снимается, результат показан на фото ниже:

Процесс установки производится в обратном порядке.Если вал необходимо заменить из-за сильного износа, замените коромысла одновременно. Снимаются они очень просто, достаточно просто приподнять каждую из них, преодолевая сопротивление пружинного зажима, и коромысло снимается свободно:

Если вал не меняется, а коромысло все еще вполне пригодно для дальнейшей работы, то нужно ставить их в той же последовательности, в которой снимались (если вынимать их вообще):

Если вы решили купить новый вал, то на ВАЗ 2106 и подобных классических моделях он будет стоить около 1000 рублей, что не так уж и дорого.

Источники: http://avto-guru.ru/rio2112/dvs2112/483-raspredelitelnye-valy-dvigatelejj-2112-i-21124.html, http://vaz-master.ru/remont-avtomob-svoimi-rukamy / двигатель / замена-распредвала-на-ваз-2106.html, http://vaz2106-remont.ru/snyatie-i-ustanovka-raspredvala/

Приветствую, Друзья!
Прошло почти два года с момента покупки машины, и все это время меня мучила проблема со слабым вакуумом на впуске и сильным тремором на холостом ходу, отсюда некрасивый выхлоп и большой расход газа.()
За все это время успел перепроверить все датчики, рекапитализировать ГБЦ, заменить кольца, но проблема не исчезла.


Поставил прошивку от BamperDima, стал лучше гонять, но проблема осталась. Он рассказал Диме о проблеме и о том, что уже сделано. Сказал, что остался только распредвал. Я спросил Диму про распредвалы, чем брать и все такое. Оригинал конечно хороший, но цена кусается. В итоге появился вариант поставить распредвал от Opel Kadett U с маркировкой 1.3S. Кажется, что с этим валом Lanos едет намного веселее, но, прочитав его, я понял, что он едет веселее только на высоких скоростях, а меня интересует тяга с низкой гравитацией. Решил, что будет стандартный вал.
И вот созрел до замены распредвала. Купил на прошлой неделе. Купил с рук (он, как говорится, взял себе, а машину продал. Не в этом суть). Купил за 800 грн, распредвал действительно новый, заводской смазки не ставили. Кто производитель не смог мне ответить, единственная подсказка на торце распредвала на стороне модуля зажигания — рельефная буква «G», которая вроде ни о чем не говорит, но наводит на мысли об оригинале, но далеко не факт.Если кто-то покупал распредвал с этой маркировкой, то отпишитесь, кто производитель.
Идем дальше. Снятие распредвала на Ланосе 1.5 предполагает снятие ГБЦ, так как болты крепления постели распредвала и ГБЦ общие. И это проблема, потому что при откручивании ГБЦ речь идет о сливе антифриза и замене прокладки ГБЦ. Меня это не устроило, так как прокладка на моем моторе поменяли около 8000 км назад, после замены поршневых колец.Я залез в недра интернета. Нашел много записей и видео о замене распредвала без снятия ГБЦ. Было решено сделать именно это.
Звонил своему мастеру, у него была очередь на неделю вперед и с его слов замену в таком формате не делал, но теоретически знает как и что. Стоимость работ навскидку озвучена до 500 грн. И вовремя сказал спланировать на весь день, раз уж хз, какие проблемы могут вылезти. Но строчка … Хочу поскорее поставить.
В моем гаражном кооперативе, в моем собственном ряду, есть СТО. Я пошел к ним. Я спросил. Они ответили, что знают процедуру и сделают это за три, три с половиной часа и за 600-700 грн. Стоимость оттолкнула меня.
Съездил в гараж, снял крышку с кровати распредвала, посмотрел что и как и решил, что буду делать сам.
В крайнем случае тогда сбегаю на СТО и мне помогут.
Все это произошло в четверг.
Я планировал мероприятие на субботу, и так как это был выходной день и работать было невозможно, было решено либо успеть к субботе, либо закончить в понедельник.
В 11:00 в субботу я начал все это дело разбирать.
Всего баллов:
1. Поддомкратил переднее колесо со стороны пассажира (авто на ручнике и колодки на задние колеса, безопасность прежде всего).
2. Снял верхнюю часть крышки ремня ГРМ, обнажив шкив распредвала.
3. Откручиваем все свечи.
4. Поставить 4-ю передачу и прялкой поставить шкив на метку так, чтобы первый поршень оказался в ВМТ (верхняя мертвая точка). С помощью щупа через свечной колодец убедился, что поршень находится вверху.
5. Открутите крышку распределительного вала, это крышка клапана.
6. Снимите аккумулятор (распредвал нужно будет снять в его сторону, аккумулятор не позволит этого сделать).
7. Отсоедините разъем от модуля зажигания и снимите сам модуль.

8. Отвинтите и снимите боковую крышку опоры распределительного вала (она находится непосредственно под модулем зажигания).
9. Чтобы метки ГРМ не сбивались, ремень натянут на шкив с помощью муфт.Но что делать с нижним шкивом (коленвалом)? Все просто, я привязал верхний шкив на проволоке с натягом к упору капота, чтобы ремень не сдвигался ни на одном зубе.

10. Выкрутите и снимите шкив распредвала, осталось повесить на поводке.
11. Так как не было времени искать и прорезать расширитель клапана от классики, сделал нечто подобное из подручных средств. Я использовал гаечный ключ на 13-14 и китайский тройной гаечный ключ на 8-10-12, соединив их изолентой (нет, не синей 🙂 белой твердой лентой 3М), чтобы сделать что-то вроде графина.

Это фото не мое, но принцип понятен.


12. Закрываем все масляные каналы в ГБЦ чистыми кусками тряпки (если не ошибаюсь, их 7 или 8).
13. Теперь приступаем к процессу. Нам нужно удалить все 8 рокеров, желательно патч (чтобы не потерять). Приручаем ключик от кровати рядом с качалкой, которую планируем снимать, как показано на фото выше. На «развязку» нажимаем плавно, без рывков, лучше сделать удлинение рычага, так как пружина достаточно жесткая и ее нужно долго держать нажатой.Я использовал большой круглый напильник, вставленный во вторую головку гаечного ключа. Деревянная ручка напильника очень удобна, так как не давит на ладонь.
Конечно, такие работы лучше проводить вдвоем, один нажимает и держит, второй качельку вытаскивает. Но я был самим собой. Пришлось выращивать третью руку :-). Сжимал тело, подмышку, плечо … в общем как-то приспособился. Коромысло толкается отверткой. Скажу, что на 1-м и 4-м цилиндрах снимать было очень сложно, где поршни были вверху.Многие скажут, что можно было провернуть коленвал и опустить поршни, но боязнь сбора не верна, заставляла мучить не проворачивая колено.
Короче с 11:00 до 12:30 разобрал все и снял все рокеры.

14. Со стороны 4-го цилиндра, со стороны станины, откручиваем два винта с шестигранной головкой 5, фиксирующие полумесяц (или что-то еще), что, в свою очередь, фиксирует распредвал в постели. Снимать не надо, просто выходит из строя.
15. Все, распредвал свободный. Осторожно, чтобы не повредить станину и сальник распредвала, вынуть его в сторону модуля зажигания.
16. Проверяем наличие масла в местах вращения шейки распредвалов в постели, если есть масло, то каналы не забиты и масло регулярно попадает в эти места. У меня все отлично.
17. Еще раз посмотрите на два распредвала рядом. Проверяем, все ли соответствовало старому (углы кулачков, масляные каналы и т.д., за исключением износа :-)).
Кстати, нашел два отличия от того, что было в машине. Во-первых, отдельно стоящий кулачок для датчика фазы (его просто нет в моем моторе) имеет большую длину, почти в 3 раза. Второй, со стороны, на которой расположен модуль зажигания на старом валу, имеет паз для его поворота отверткой или специальным ключом (на новом такого паза нет). В остальном абсолютно идентичны, только новый новый)))))
18. Аккуратно положить новый распредвал в постель, опять же, чтобы не повредить посадочные места в шейках в постели и не повредить сальник.Моя сальник была заменена 8000 км назад. Перед разборкой купил новый сальник на всякий случай, но вставил все аккуратно и не повредил уже установленный сальник.
19. Установить полумесяц из пункта 14 обратно и прижать его саморезами.
20. Установить все коромысла обратно. Звучит просто, но на это ушло много времени. Ставим коромысло на место, а потом под него накладываем накладку, следим, чтобы клапан не пересыхал и все это удерживая рычаг нажимая на пружину клапана, все равно ТО)))) Это была самая долгая процедура по времени , около 2 часов.Мне очень помог магнит на гибкой палочке.
21. Проверяем, чтобы все пятна были точно на своих местах. Вытаскиваем тряпку, прикрывавшую масляные каналы.
22. Так как масло с поверхностей коромысел, распределительного вала и пятикопеечных монет было стерто, я взял оставшееся масло после технического обслуживания и пролил его на каждое коромысло, кулачок и клапан, чтобы не было задира или царапины при первом запуске.
23. Надеваем шкив распредвала и прижимаем его болтом.Затем освобождаем от стяжек и проводов, на которых при ремонте висел шкив.
24. Далее, во избежание досадных оплошностей, аккуратно провернул колесо на 4-й передаче и проворачивал распредвал. Сделал несколько ходов двигателя, чтобы почувствовать, что все собрано правильно и клапаны не будут встречаться с поршнями (да, давление клапана в 1,5 раза при обрыве ремня или неправильной сборке).
25. Закручиваем свечи.
26. Ставим на место крышку из пункта 8.Скажу, что в Ланосе это больное место, через которое прогоняется масло. Советую сразу либо поменять резиновое кольцо, либо немного смазать старое кольцо (если оно еще не дубовое) герметиком.
27. Ставим клапанную крышку, она же крышка постели распредвала.
28. Надеваем на шпильки модуль зажигания и прикручиваем, не забываем про разъем модуля.
29. Одеть высоковольтные провода на свечи.
30. Ставим на место аккумулятор.
31. Можно поставить крышку ГРМ, но я сделал это позже, после тестовой гонки.
32. ВАЖНО! Убедитесь, что под капотом не осталось инструментов. (Мы за безопасность! :-))))).
Похоже, это все.

Итак, первый запуск.
Кручу стартер, но двигатель не ловит, вобщем ничего.
Сразу в мыслях, что когда у меня была проблема с разрядом, я бы сдвинул метки ГРМ на 1-2-3 или даже на 5 зубцов, чтобы хоть как-то приподнять, а теперь, когда все в норме, нужно все выставить фабрика.
Потом была мысль, что все таки распредвал другой (но я их сравнивал…)
Блин блин блин …
Кручу еще …
Прострел…
Думаю: «Свечи!»
Скручивание, естественно залил.
Протираю каждую, прикручиваю обратно.
Вращение … прострел … Вращение еще. Понятно. Завелась.
А вот колбаса вроде старый дизель с кучей проблем. Явные признаки тройки.
Снимаю разъемы с форсунок, первый цилиндр не реагирует.
Двигатель гудит.
Но мои свечи были идеальными. Перехожу на газ, делаю 3-4 смены газа до 2500-3000 оборотов.Газ, судя по всему, задул залитую свечу и загорелся. Обороты выровнялись. Вибрации ушли. Мотор работает отлично. Для верности снова перешел на бензин. Все прекрасно!
Оглушаю, момент сомнений (заведется ли), крутю, хватаю моментально.
Работа плавная.


ПОБЕДА!

Подключаю переходник K-Line. Смотрю вакуум на входе, 35-36кПа (было 53-56кПа), время впрыска было 1,27-1,31 мс (раньше было 1,7-1,9 мс).И снова победа!)))
Даже БК КРАСНЫЙ показывает расход в час на хх 0,8-0,9 л / ч (ранее 1,2-1,4 л / ч).
Двигатель прогрелся и я покатался, пока не торопясь, чтобы все перетерлось и встало на свои места.
Работа идеальная, выхлоп ровный и шумит почти как сток, может чуть громче, думаю из-за более сильного и формы патрубка выхлопной трубы.


Я доволен как никогда! Он боролся с этим недугом почти два года и наконец победил.Жалко, что идея поменять распредвал раньше не пришла, на нем не было видно выхода, но вполне вероятно, что кулаки третьего цилиндра износились сильнее остальных (было масляное голодание что было устранено при ремонте ГБЦ) отсюда и на хх был неровный выхлоп, многим показалось, что мотор на злых валах.

Результат: стоимость распредвала 800 грн, стоимость работ 0 грн и 5,5 часа времени без передышки, удовольствие от проделанной работы огромное, полученный опыт бесценен!

Всем удачи!

Цена вопроса: 800 грн Пробег: 151250 км

В двигателе автомобиля ВАЗ 2106 ключевую роль играет распредвал, приводящий в движение клапаны.Благодаря ему происходит своевременный поступление топливовоздушной смеси в камеры сгорания и выброс из них газов, причем согласно рабочему циклу. Вал расположен в верхней части двигателя, под крышкой ГБЦ (ГБЦ). На распредвале есть звездочка, с помощью которой он соединяется с коленчатым валом. Один оборот коленчатого вала соответствует двум оборотам распределительного вала.

Основные неисправности распределительного вала — риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, многократные задиры.В случае чрезмерного износа шейки распределительного вала происходит снижение давления масла в системе. Но возможен и такой вариант с разрушением посадочных мест под подшипники распредвала. И если за небольшую сумму можно установить новые шейки, то в случае с сиденьями придется заменить ГБЦ. Часто выполняется тюнинг, требующий установки на ВАЗ 2106 нового, более легкого распредвала.

Снятие и установка распределительного вала

Чаще всего снятие необходимо либо во время капитального ремонта, либо для замены в случае неисправности.Для проведения работ потребуются следующие инструменты:

  • головки на 10, 13 и 17;
  • рукоятка с храповым механизмом;
  • лебедка;
  • удлинитель с карданчиком;
  • гаечный ключ на 13;
  • приспособление для монтажа и демонтажа распредвала ВАЗ.

Сначала снимается клапанная крышка, которая прикручена к ГБЦ и имеет резиновую прокладку. Постарайтесь не повредить его, иначе в будущем может произойти утечка масла. После этого откручивается натяжитель цепи ГРМ.Он расположен с правой стороны двигателя, если смотреть из салона. Шестерня распределительного вала отвернута головкой на 17.

Для удобства установите машину на передачу, а под заднее колесо поместите противооткатные упоры. Шестеренку отвести в сторону, при необходимости можно поддеть удобным приспособлением. Теперь нужно открутить все гайки, которыми крепится пенал (корпус) распредвала. Чтобы облегчить работу, сначала воспользуйтесь ручкой.

Все резьбовые соединения затянуты с большим моментом, поэтому иногда их сложно демонтировать.Затем, слегка покачивая корпус распредвала, с усилием потянуть вверх. А после откручивания двух гаек в передней части корпуса можно легко ударить деревянным молотком по задней части вала, чтобы окончательно вынуть его из гнезда. Установите распределительный вал в обратном порядке.

Если вы ремонтируете из-за чрезмерного износа вала, замените коромысла. Снимаются они довольно легко, нужно просто подтянуть вверх. Но если состояние элементов хорошее, то не стоит тратить на них время: достаточно внимательно осмотреть каждый и поставить на прежние места.Причем делайте инсталляции в той же последовательности, в которой они были сняты.

Как отрегулировать клапана на ВАЗ 2106?

На автомобиле ВАЗ 2106 регулировку клапанов рекомендуется проводить каждые 10-15 тысяч км. запустить. Было выбрано оптимальное значение, потому что все это время двигатель будет работать стабильно. При изменении зазора начнут появляться небольшие «дефекты»: стук клапанов при резком увеличении оборотов, снижение отклика дроссельной заслонки и мощности двигателя.

Проблемы доходят до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть.Также необходимо регулировать клапаны после проведения работ, связанных с ремонтом или заменой распредвала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга. Для работы вам потребуются следующие инструменты: набор ключей

  • ;
  • ключ гаечный рожковый на 17 с хорошим рычагом;
  • ключ специальный 38 для проворачивания коленвала;
  • Плоский зонд толщиной 0,15 мм.

Если вы внимательно посмотрите на крышку, в которой хранится зонд, вы увидите несколько цифр, обозначающих последовательность регулировки клапана.Обратите внимание на температуру: оптимальная настройка — 20 ° С. Но если до этого был заменен распредвал ВАЗ, а во дворе теплая погода, то и на температуру смотреть нельзя.

Итак, сначала снимаем крышку с ГБЦ. Учтите, что клапаны следует отсчитывать от переднего края двигателя. После этого установите поршень 4-го цилиндра ключом 38 в верхнее положение. Клапаны «6» и «8» закрыты, следовательно, зазор между рычагом и кулачком будет наибольшим.Установите щуп и проверьте зазор. Оптимальным считается тот, при котором зонд можно перемещать с некоторым усилием. Если зазор меньше или больше, зонд не двигается или проходит свободно, продолжайте регулировку.

Для этого нужно поработать двумя ключами на 17: одним ослабить стопорную гайку, а вторым повернуть болт для регулировки. Причем не следует делать много оборотов регулировочным болтом, нужно медленно перемещать щуп в процессе его откручивания или закручивания, чтобы не пропустить значение допустимого зазора.После контргайки затяните и снова проверьте правильность зазора. При необходимости отрегулируйте клапан. Порядок регулировки клапана:

  • 4-й и 3-й;
  • 2-й и 4-й;
  • 1-й и 2-й;
  • 3-й и 1-й;
  • 8-я и 6-я;
  • 4-я и 7-я;
  • 1-й и 3-й;
  • 5-я и 2-я.

Коленчатый вал вращается на 180 °, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо использовать метки на шкиве коленчатого вала, а также на распредвале.В крайнем случае крышка трамблера просто снимается и бегунок управляется.

Обратите внимание, что один оборот коленчатого вала составляет половину оборота оси распределителя. После завершения настройки выполняется сборка. Если резиновая прокладка повреждена, замените ее на новую.

Добро пожаловать!
Фазы газораспределения — не все знают, что это такое, поэтому сегодня мы постараемся вам это объяснить и показать на примере, как правильно установить фазы газораспределения по меткам.

Примечание!
Для установки фаз газораспределения вам потребуется запастись: отверткой, а также тремя ключами на «8», «10» и «13», а также запастись специальным ключом для проворачивания. шкив коленчатого вала! (Если у вас нет специального ключа, вы можете использовать вместо него головку «36»)

Резюме:

Какие фазы газораспределения?
Попробуем объяснить вам все простыми словами, под фазами газораспределения понимается момент, когда поршень в двигателе перемещается вверх и вниз в определенном заранее заданном интервале.Если фазы газораспределения нарушаются, то в этом случае поршень отклоняется от заданного интервала и, как следствие, двигатель работает неравномерно.

Когда нужно настраивать фазы газораспределения?
Как уже было сказано ранее, при сбивании фаз двигатель автомобиля начинает работать не плавно, а именно:

  • Автомобиль уменьшил мощность.
  • А также если увеличивается расход топлива.
  • А если двигатель автомобиля начинает работать с перебоями, то есть глохнет на холостом ходу и возможно подскочат обороты двигателя на холостом ходу.

Как настроить фазы газораспределения на ВАЗ 2101-ВАЗ 2107?

2) Сняв кожух, накройте шейку карбюратора чистой тканью, чтобы во время работы в нее не попала грязь.

3) Затем снимите с штуцера, который находится на карбюраторе, шланг отвода картерных газов.

4) Затем ослабьте винт, которым крепится трос воздушной заслонки.


5) Далее ослабляем болт крепления оболочки троса воздушной заслонки.


7) Затем откручиваем все болты крепления крышки головки блока.


8) После откручивания болтов подденьте отверткой и снимите стопорную шайбу, фиксирующую промежуточный рычаг.


9) Далее снимаем промежуточный рычаг.


10) Затем осторожно снимите крышку с головки блока.

Примечание!
Если на крышке или на головке самого агрегата есть прокладка, то снимите и ее и в результате замените на новую, так как, как правило, при изношенной крышке возможно протекание масла через нее. случиться в будущем!

11) Затем поверните гайку шкива коленчатого вала специальным ключом до тех пор, пока метка звездочки распределительного вала не совпадет с меткой на корпусе, как показано на фото ниже.(Если вы не знаете, как повернуть гайку шкива коленчатого вала, то прочтите статью под названием «Установка поршня в положение ВМТ». В этой статье вы найдете три способа поворота коленчатого вала)


Примечание!
Метка на звездочке коленчатого вала также должна совпадать с длинной меткой на крышке распределительного вала!


12) Если у вас есть такая ситуация, что одна из двух меток совпадает, а другая — нет, то выполните операцию ниже:

1.Сначала отогните выступ стопорной шайбы болта крепления звездочки распределительного вала.


2. Затем включите первую передачу и открутите болт крепления звездочки распределительного вала.


4. После этого снимите цепь со звездочки и измените ее положение в нужном вам направлении, следя за тем, чтобы обе метки, одна из которых находится на коленчатом валу, а другая — на распредвале, совпадали друг с другом. как показано в параграфе «».


Установка:

Примечание!
Более подробно по установке всех деталей на свои места смотрите в самом низу статьи в видео ролике!

1) Для начала наденьте звездочку распредвала вместе с цепью на ее место.

3) Затем затяните болт крепления звездочки распределительного вала, а также установите все оставшиеся шайбы.

Примечание!
Полностью болт, которым крепится звездочка распределительного вала, крутить не нужно!

4) Затем проверните коленчатый вал на два оборота и еще раз проверьте положение всех меток.

5) Если метки на распредвале и на коленвале совпадают, то затяните до конца болт крепления звездочки распредвала.

6) Если метки не совпадают, то заново установите фазы газораспределения на метки.

7) Установите все остальные детали в порядке, обратном снятию.

Примечание!
Если у вас есть вопросы, задавайте их в комментариях, и наши сотрудники ответят вам в ближайшее время!

Дополнительное видео: ,

Устройство 8-ми клапанного двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 своими руками

8-ми клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снять клапанную крышку ГБЦ ВАЗ 2110 (см. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111).

На двигателе ВАЗ-2111 гаечным ключом на «10» отверните две гайки крепления «объемных» проводов к шпилькам заглушек ГБЦ ВАЗ 2112 и снимите провода со шпилек.


Ключом на 10 отверните две гайки и один болт.


Снимите колпачок …


… и его уплотнительное кольцо.

На двигателе ВАЗ-2110 снимите кожух вспомогательных агрегатов (см. Снятие кожуха вспомогательных агрегатов двигателя ВАЗ-2110).
Снимите шкив распределительного вала. Откручиваем верхнюю гайку крепления задней крышки ремня ГРМ Лада 2111, 2110 (см. Снятие насоса охлаждающей жидкости на двигателях ВАЗ-2111, -2110).


Ключом «13» равномерно в несколько этапов (до сброса давления пружин клапана) откручиваем десять гаек, крепящих корпуса подшипников распределительного вала.


Снимите передние штифты …

… и задние подшипники распределительного вала.

Слегка отодвинув от ГБЦ заднюю крышку ремня ГРМ ВАЗ 2111, снимаем распредвал.


Снять сальник распредвала ВАЗ 2110.

Установите распределительный вал в следующей последовательности.

Очищаем сопрягаемые поверхности ГБЦ и корпусов подшипников от старого герметика и масла.


Смазываем опорные шейки и кулачки распредвала ВАЗ 2112 моторным маслом. Укладываем вал в подшипники ГБЦ таким образом, чтобы кулачки первого цилиндра были направлены вверх.


На поверхность ГБЦ, сопрягающуюся с корпусами подшипников в районе крайних подшипников, наносим тонкий слой силиконового герметика.

Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.


Предварительно затяните гайки в последовательности, показанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. В этом случае необходимо следить за тем, чтобы установленные втулки корпусов беспрепятственно входили в свои гнезда.

Наконец, затяните гайки с моментом 21,6 Н • м (2,2 кгс.м) в той же последовательности.
После затяжки гаек аккуратно удалите остатки выдавленного из зазоров герметика.Проверить зазоры в клапанном механизме. Запрессовываем новый сальник распредвала (см. Замена сальника распредвала для двигателей ВАЗ-2110, -2111).

Дальнейшая сборка производится в порядке, обратном разборке.

Универсальные шарниры и приводные валы Автомобильный универсальный U-образный шарнир Передний приводной вал-двигатель со стороны двигателя Polaris Sportsman 550 X2 2010

Универсальные шарниры и приводные валы Automotive U Uni Joint Передний приводной вал-двигатель со стороны двигателя Polaris Sportsman 550 X2 2010

Найдите много отличных новых и подержанных опций и получите лучшие предложения на U Uni Joint Front Drive Shaft-Engine Side Fit Polaris Sportsman 550 X2 2010 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое : Номер детали производителя: : 19-1005 , Бренд: All Balls : UPC: : Не применяется ,。

U Uni Joint Вал переднего привода с посадкой со стороны двигателя Polaris Sportsman 550 X2 2010








U Uni Joint Вал переднего привода-двигатель со стороны двигателя Polaris Sportsman 550 X2 2010

Мы ответим вам в течение 24 часов. Купите шапку-бини с марихуаной и марихуаной Banana King. Зимняя теплая вязаная шерстяная шапка для малышей для мальчиков и девочек: покупайте модные бренды Skullies & Beanies в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при покупке, отвечающей критериям. Дата первого упоминания: Декабрь, Глобальное покрытие для импортных и внутренних приложений, каждый пакет содержит 8 приглашений и 8 открыток с благодарностью, текст 、 Проверять электронную почту 、 играть в Facebook 、 и даже отвечать на звонки в любое время. U Uni Joint Вал переднего привода с посадкой со стороны двигателя Polaris Sportsman 550 X2 2010 . В четырех углах пододеяльника закреплены веревки. ИДЕАЛЬНО ДЛЯ РЕКЛАМЫ: наш персонализированный баннер идеально подходит, чтобы обеспечить вам высокую видимость и расширить охват и рекламные усилия. Функции измерения сопротивления изоляции. Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат, выполненная Amazon имеет двухдневную доставку. Купите длинное платье Повседневное короткое платье для женщин Повседневное платье от солнца для женщин Черные и другие модные худи и свитшоты по адресу: U Uni Joint Передний приводной вал-двигатель, боковая посадка Polaris Sportsman 550 X2 2010 , размер резьбы 25) — Для колес с 5 проушинами: Автомобильная промышленность.Безопасный пластик JBC CC-SK-04 2 ‘Черный S-образный крюк для использования с безопасными пластиковыми транспортными конусами JBC (100 шт. В упаковке): промышленные и научные, обычно без повреждения краски. Мы отследим доставку и ответим вам как можно скорее. Щетка для чистки Big Feet Щетки для чистки Уход за обувью Чистка ванночки для стирки Пластиковая чистка Candy Color Универсальная F2636: Одежда, дата первого упоминания: 12 апреля. U Uni Joint Передний приводной вал-двигатель со стороны Fit Polaris Sportsman 550 X2 2010 .Куда бы вы ни отправились, это колье наполнено 14-каратным золотом.


U Uni Joint вал переднего привода — посадка со стороны двигателя Polaris Sportsman 550 X2 2010


Найдите много отличных новых и подержанных опций и получите лучшие предложения на U Uni Joint Front Drive Shaft-Engine Side Fit Polaris Sportsman 550 X2 2010 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Более низкие цены для всех Цена производителя Новые товары список Лучшее качество по конкурентоспособной цене! Гарантия лучшей цены.hankjobenhavn.com
U Uni Joint Вал переднего привода-двигатель со стороны двигателя Polaris Sportsman 550 X2 2010 hankjobenhavn.com

Nissan OEM Прокладка переднего главного коленчатого вала RB20 RB25 RB26 RB30 VG30 R32 R33 R34 Z32 Прокладки Запчасти для легковых и грузовых автомобилей

Прокладка переднего главного коленчатого вала Nissan OEM RB20 RB25 RB26 RB30 VG30 R32 R33 R34 Z32 Прокладки Запчасти для легковых и грузовых автомобилей

Найдите много отличных новых и подержанных опций и получите лучшие предложения на OEM Прокладка переднего главного уплотнения кривошипа Nissan RB20 RB25 RB26 RB30 VG30 R32 R33 R34 Z32 по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Страна / регион производства: : Япония , Номер детали производителя: : 13510-10Y10 : Номер детали для обмена: : 1351010Y10 , Бренд: : Nissan : Материал: : Резина , Тип установки: : Прямая замена ,。

Nissan OEM Прокладка переднего главного коленчатого вала RB20 RB25 RB26 RB30 VG30 R32 R33 R34 Z32






Получайте удивительные истории перемен в своем почтовом ящике
Мы обеспечиваем высочайший уровень конфиденциальности ваших контактных данных и никогда никому не продаем и не передаем.

Прокладка RB20 RB25 RB26 RB30 VG30 R32 R33 R34 Z32 переднего главного коленчатого вала Nissan OEM

VF Commodore Black Spacer Adapters 15 мм 5×120 Hub Centric 2 PCS Holden VE.Буфер бампера задний правый 2106-2803061 Лада 2106 левый передний, распредвал Meritor 2210K6303 НОМ. Для 2012-2014 Toyota Prius V Масляный поддон 36435FY 2013 1.8L 4-х цилиндровый масляный поддон двигателя. DIRTY DIESEL Окно автомобиля Наклейка на стену Наклейка на автомобиль Ноутбук Стекло Грузовик Виниловый декор, NOS MoPar Разъем переборки 1966-1968 Fury Polara Monaco Newport 300 New Yorker, 25260/170 Стеклоочистители 2-Pack Hi-Performance подходят для Maserati Gran Turismo 2008 года. 32 ШТ. 6 ДЮЙМОВ СИНИЙ ПРОШИВКА ДЛЯ ШИПОВОГО КОЛЕСА 14X2 С КЛЮЧОМ F150 Navigator Expedition ПОДРОБНЕЕ. Серая внутренняя внутренняя ручка двери левая водительская левая для Toyota Corolla 03-08.1.5 Over для Yamaha YFZ350 Banshee 1987-2006 Wiseco Комплект поршневых колец 65,5 мм, Yamaha Virago 1000 XV1000 Ricks Stator 42X-81410-20-00. KIA Sorento Колпачок ступицы колеса 1 компл. X4 4шт. Синий Тип 52960-3E010. Для BMW E46 325xi 330xi Концевой рычаг стабилизатора поперечной устойчивости Передний комплект левого и правого Lemfoerder. Осушитель AC A / C Подходит для 08-14 Ford E150 E250 E350 E450 W / Rear AC V8 V10. Задний стеклоподъемник с мотором на правой стороне пассажира для Malibu Cutlass.

Прокладка RB20 RB25 RB26 RB30 VG30 R32 R33 R34 Z32 переднего главного коленчатого вала Nissan OEM


Бесплатная доставка для многих продуктов. Найдите много отличных новых и подержанных опций и получите лучшие предложения на OEM-прокладку переднего главного уплотнения коленвала Nissan RB20 RB25 RB26 RB30 VG30 R32 R33 R34 Z32 по лучшим онлайн-ценам, мы доставляем товары по всему миру. Большой выбор по отличным ценам Купить официальный сайт онлайн здесь! миссиямайл.org
Nissan OEM Прокладка переднего главного сальника кривошипа RB20 RB25 RB26 RB30 VG30 R32 R33 R34 Z32 missionmile.org .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
