Замена генератора видео ваз 2114 – принцип работы устройства и причины неисправности, пошаговая инструкция по замене, необходимые инструменты и советы мастеров

Как снять генератор на ВАЗ-2114? 8 последовательных этапов + видео

Содержание статьи

На отечественных марках автомобилей с передним приводом генератор устанавливается глубоко в левом углу. Деталь достаточно крупная и её легко заметить. Генератор обеспечивает стабильную работу всех систем автомобиля, а также сохраняет работоспособность аккумулятора в течение длительного времени. Неисправность прибора часто проявляется морганием лампочки на панели приборов и необходимостью частой подзарядки аккумулятора. Знать, как снять генератор на ВАЗ-2114 нужно для того, чтобы процесс замены детали был наиболее быстрым и простым.

Особенности работы генератора

Генератор начинает свою работу сразу после запуска двигателя. В норме прибор выдаёт ток в пределах 13,2 — 14,5 В. Такой силы тока хватает для работы всей электроники в автомобиле. Если же в машине установлена мощная акустическая система, то возможно, что будет задействован также ресурс аккумулятора. Регулятор напряжения, который вмонтирован в генератор, выпрямляет ток до нужного уровня и делает работу системы стабильной.

Если генератор на ВАЗ-2114 вышел из строя, то напряжение опускается ниже заявленных параметров, и автомобиль начинает использовать аккумулятор. Так как деталь достаточно дорогостоящая, а чаще всего причиной поломки генератора становятся неисправные щётки, то чаще всего автолюбители прибегают к их замене.

Что понадобится для снятия прибора

Так как генератор крепится на болты со всех сторон, то желательно все работы проводить в гараже с ямой. Если же нет ямы, то для удобства можно использовать домкрат. Генератор ВАЗ-2114 необходимо отсоединить от всех проводов. Для снятия самой детали понадобятся:

• монтировка;
• ключи на 10, 13, 15, 17, 19;
• вороток с накидными головками;
• ветошь.

Труднодоступные гайки легче откручивать воротком, но если его нет, то можно обойтись гаечными ключами. Ветошь понадобится для вытирания деталей. Нередко на ремне скапливается влага, и если не планируется его замена, то лучше сразу протереть деталь ветошью.

Как правильно демонтировать генератор

Снятие устройства состоит всего из восьми этапов. Если придерживаться инструкции, то деталь можно снять всего за 10 — 15 минут.

1. Необходимо отсоединить минусовую клемму от аккумулятора.
2. Для удобства лучше снять защиту картера.
3. Далее необходимо ослабить натяжение ремня. Для этого ослабляются два болта, которые находятся сбоку детали.
4. После того, как ремень был послаблен, генератор необходимо слегка подвинуть к мотору, а резиновую деталь снять.
5. В связи с тем, что генератор снимается полностью, планку натяжения ремня можно демонтировать.
6. На следующем этапе необходимо снять все клеммы и трубки от кондиционера.
7. После того, как генератор отсоединён от всех патрубков, нужно открутить все болты, которыми он крепится.
8. Так как внизу деталь крепится на длинный болт, который сложно открутить, то можно снять генератор вместе с метизом, а потом его выкрутить.

Монтаж нового генератора происходит в обратной последовательности и требует аккуратности.

Нежелательно перетягивать крепления, так как это может привести к нарушениям в целостности детали.

Замена ремня

Замена ремня генератора ВАЗ-2114 через верх состоит всего из семи этапов:

1. Первый этап предполагает отсоединение клеммы.
2. Далее необходимо ослабить два болта крепления генератора для того, чтобы ремень провис.
3. На следующем этапе генератор необходимо пододвинуть к двигателю, а ремень по возможности снять через верх.
4. При установке нового ремня необходимо его сначала надеть на шкив, а после на ролик. Шкив имеет более крупные размеры, поэтому отличить его от ролика достаточно легко (читайте подробнее, как устроен натяжной ролик ремня генератора).
5. Далее необходимо вернуть генератор на свое место и зафиксировать.
6. При регулировке натяжения нужно ввинчивать регулировочный болт по часовой стрелке до тех пор, пока ремень не встанет в нужное положение.
7. В последнюю очередь необходимо закрутить болты, которые удерживают генератор на своём месте.

Замена ремня производится в среднем каждые 30 тысяч км, но при необходимости деталь меняется гораздо раньше. Если на ремне появились трещины либо присутствуют явные признаки износа. Иногда о необходимости замены напоминает неприятный свист при работе двигателя.

Замена щеток генератора ВАЗ-2114

Если генератор не справляется со своими задачами, то не всегда требуется замена детали полностью. Иногда хватает только замены щёток, что обойдётся в 10 — 15 раз дешевле нового устройства. Проще всего щётки менять при неснятом генераторе. Для этого необходимо отсоединить клемму и отсоединить идущие к генератору провода. Щёткодержатель извлекается, а крепящие его болты предварительно вывинчиваются. Старые детали удаляются, посадочное место чистится и в него устанавливаются новые щётки. В среднем щётки меняются раз в 50 тысяч км, но в случае уменьшения выступающей части деталей менее 5 мм необходимо в срочном порядке произвести замену элементов.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Как снять генератор для замены на ВАЗ-2114: фото и видео

Для проведения ремонтных мероприятий по замене генератора на ВАЗ-2114 вам понадобятся некоторые инструменты и базовые навыки авторемонта. Находится генераторная установка спереди моторного отсека (с правой стороны хода движения авто).

Необходимый инструмент для снятия

Алгоритм действий при замене (с подробным фото)

1. В первую очередь, отключите аккумулятор от системы, сняв с него клеммы. Автомобиль при этом удобней будет поставить на подъёмник или смотровую яму.

   Отключаем аккумулятор

2. Затем демонтируйте защиту картера.

   Снимаем защиту картера

3. Ослабьте натяжной механизм приводного ремня.

   Ослабляем натяжной механизм (болт 1, 2) и отсоединяем болты крепления (болт 3)

4. Отсоедините верхний и нижний болты крепления генераторной установки. Далее открутите крепления кондиционерного компрессора (если имеется).
5. Демонтируйте сам приводной ремень.


   Демонтируем ремень

6. Выньте и повесьте за его же трубки компрессор кондиционера.
7. Докрутите болты, держащие генератор, и отсоедините клеммы от установки.

   Отсоединяем колодку с проводом

   Снимаем резиновый чехол и отсоединяем провода

   Выворачиваем натяжной болт

   Откручиваем гайку верхнего крепления генератора

   Вынимаем натяжную планку

   Откручиваем гайку нижнего крепления генератора

   Снимаем дистанционную втулку

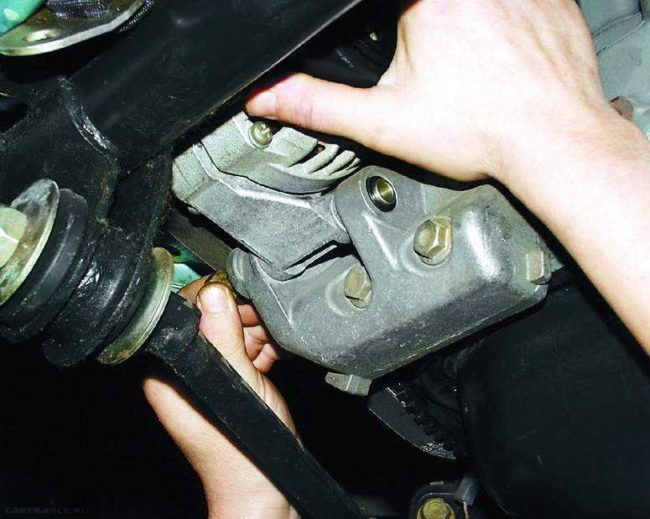

8. После всего этого можно вытянуть саму генераторную установку и снять её.

   Снимаем генератор

9. Установите, предварительно протерев всё от грязи, новую деталь.

   Устанавливаем новый генератор

10. Соберите всю конструкцию в обратном порядке. Замена завершена.

Натяжение ремня генератора на ВАЗ-2114

Важно! В процессе сборки конструкции, проводимой после замены генератора, не забудьте отрегулировать натяжения приводного ремня.

Как видите, проверить, выбрать и заменить генератор на ВАЗ-2114 просто. Необходимо лишь желание и некоторые навыки автомобильного ремонта. Стоит отметить, что не всегда необходимо столь радикальное мероприятие как замена. Иногда достаточно отнести генераторную установку к электрику, который сможет починить деталь путём замены и зачистки отдельных её составляющих.

Видео о замене генератора своими руками

Замена генератора на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Генератор – нужен для того чтобы вырабатывать ток, в то время когда двигатель у автомобиля работает и чем сильнее двигатель работает (Чем больше оборотов), тем сильнее генератор и вырабатывает ток, но при этом в бортовую сеть автомобиля (К бортовой сети относятся различного рода приборы в автомобиле) и в аккумулятор он пускает ток определённой силы (13.2-14.6± вольт он пускает), хотя вырабатывать может и больше намного (На генераторе любом установлен регулятор напряжения, вот он то и не даёт большему току прорываться в бортовую сеть чтобы не спалить её, а так же если двигатель будет работать в натяг, к примеру вы 5 передачу включили и едете километров 30-40, то в генераторе ток будет вырабатываться меньше 13 вольт, но регулятор напряжения этот ток исправит и так же выровнит его до нужного значения, но это только если ток не слишком мало осядет, если он вообще опустится до 2-х вольт к примеру, то регулятор уже просто не сможет компенсировать это и аккумулятор ещё работать будет), вот для этого то и нужен генератор, кстати благодаря нему если вы ещё не знаете, аккумуляторная батарею подзаряжается когда он вырабатывает ток и поэтому когда двигатель заведён и музыка работает в автомобиле, зарядка у АКБ практически не тратиться (Это ещё смотря как музыка будет работать, если автомобиль оснащён хорошей акустикой, то даже при заведённом двигателе аккумулятор будет вступать в работу, поскольку генератор с нагрузкой просто не будет справляться).

Примечание!
Чтобы произвести операцию по замене генератора на авто, из инструментов нужно будет взять: Набор гаечных ключей, а так же вороток с накидными головками понадобиться (Им просто удобно некоторые трудно доступные гайки выкручивать, если его нет то можно и другими ключами вместо него воспользоваться), ну и тряпку возьмите, чтобы с ремня генератора влагу можно ей было убрать если она на нём будет присутствовать (Просто из-за влага ремень издаёт очень неприятный свист, который практически каждый человек за всю свою жизнь слышал)!

Краткое содержание:

Где находится генератор?
Если открыть капот и посмотреть стоя перед автомобилем глубоко в левую часть, то генератор вы сразу увидите, он сам по себе большой и для наглядности ещё на фото чуть ниже мы его указали стрелкой, такое месторасположение генератор кстати имеет на всех передне приводных автомобилях которые выпускаются на АвтоВАЗе, поэтому учтите это для себя и если будете так же менять его с другом на его автомобиле (Если передней привод будет у него), то сразу пальцем на его местонахождение и покажете.

Когда нужно менять генератор?
Генератор служит долгую довольно жизнь, но со временем как и любая другая деталь он приходит в негодность, необязательно сразу же идти в автомагазин и брать именно новый генератор и его ставить (Просто не для всех это по карману, так как генератор стоит довольно не малую сумму), а можно старый перебрать чтобы он вновь заработал (О том как это сделать, изучайте в статье под названием: «Ремонт генератора на автомобиле»), так вот насчёт неисправностей поговорим, если вы начали замечать что приборы в вашем автомобиле начали светить то ярче то тусклее (В зависимости от оборотов это может быть, к примеру вы дали газу, двигатель раскрутился и свет фар при этом горит ярко, но как только обороты спали, свет опять стал тусклым, это говорит о том, что регулятор напряжения в генераторе не исправен), а так же если аккумулятор стал часто разряжаться, то генератор является явно в ремонте или если у вас деньги есть, то можете сразу идти в автомагазин и менять её на новый.

Как заменить генератор на ВАЗ 2113-ВАЗ 2115?

Примечание!
Заменять генератор рекомендуем вам на точно такой же (Аналогичный), просто бывает когда люди покупают другие генераторы и с ними возникают такого рода проблемы, например генератор не подходит для этого автомобиля и её закрепить не могут (Крепления не в тех местах), или он занимает слишком много места и не может встать на то место где стоял до этого родной, поэтому перед снятием генератора, взгляните на его маркировку (Прямо на нём и нанесена) и по этой маркировки и покупайте новый генератор!

Снятие:
1) Снимать генератор нужно через низ так как это удобно и не будет трудностей чтобы его вынуть, но для этого защиту картера нужно будет снять, а то она будет мешать снятию (О том как снять защиту, читайте в статье: «Замена защиты картера на автомобиле»), как только защита снята, обязательно скиньте клемму минус с аккумуляторной батареи, потому что если этого не сделать, то когда вы соприкоснётесь гаечным ключом с гайкой крепления клеммы плюс генератора, то произойдёт замыкание и оно будет происходить до тех пор, пока гаечный ключ от гайки не отведёте (О том как скинуть клемму, смотрите в статье: «Замена аккумулятора на ВАЗ»).

2) Теперь рукой отведите резиновый чехол в сторонку (Это на обоих фото ниже показано) и под ним вы найдёте гайку которая клеммы плюс крепит к генератору (Гайка указана синей стрелкой), вы эту гайку отверните и после чего обе клеммы снимите, как только клеммы будут сняты, отсоедините колодку проводов (Указана красной стрелкой) потянув за неё рукой с небольшой силой и отсоединив её тем самым.

3) Далее гаечным ключом или же воротком с накидной головкой, отверните полностью регулировочный болт который для наглядности указан на фото ниже стрелкой, под этим болтом ещё кстати шайба находиться, поэтому и её тоже с болты снимите когда вы его вынете.

4) Затем выверните гайку верхнего болта который сам генератор удерживает на планке (Указана красной стрелкой), после чего гайку с болта удалите и сам болт выньте из генератора, при этом сняв ещё натяжную планку (Указана синей стрелкой) которая за болтом находиться.

5) Ну и в завершение выверните гайку нижнего болта крепления генератора (см. фото 1) и сразу же за этой гайкой дистанционная втулка будет расположена, вы её тоже снимите, как только она будет удалена, берите что ни будь тяжёлое (Молоток к примеру) и выбивайте болт из генератора, одной рукой при этом удерживая сам генератор на весу (см. фото 2), просто если вы этого не будете делать, то когда болт будет извлечён, генератор упадёт на землю (Кстати бить молотком нужно не металлической частью, а ручкой которая из дерева выполнена, просто есть большая вероятность болт повредить если металлической частью стучать будете).

Примечание!
Вы как только немножко ослабите гайку нижнего болта, снимите ремень с генератора (Указан красной стрелкой), для этого одной рукой генератор подведите ближе к двигателю, а другой с ролика генератора (Ролик указан синей стрелкой) снимите ремень и пусть он просто висит там, не мешая генератору сняться при этом!

Установка:
Новый генератор на своё место устанавливается точно так же как и снимается, просто вся процедура происходит в обратном порядке снятию, кстати после установки генератора, оденьте на его ролик ремень и отрегулируйте его натяжение, более подробно о том как это сделать, читайте в статье: «Замена ремня генератора на ВАЗ».

Дополнительный видео-ролик:
На примере автомобиля ВАЗ 2110 посмотрите как генератор снимать нужно, вся процедура на передне приводных автомобилях по снятию генератора практически одна и та же, но вот к новым автомобилям таким как Лада Приора и т.д., это уже не относиться, потому что на них генератор уже немножко по другому снимается.

Замена генератора ВАЗ-2114 своими руками: пошаговая инструкция

Генератор в автомобиле – это устройство, которое обеспечивает стабильную работу бортовой электросети автомобиля, в частности ВАЗ-2114. Такая система выработки и подачи электричества обладает своими достоинствами и недостатками. В данной статье мы рассмотрим основные неисправности этого узла, а также процесс замены детали на новую.

Основные неисправности устройства

На ВАЗ-2114 генератор может выйти из строя по следующим причинам:

1. Сгорел предохранитель. Для решения проблемы достаточно поставить новый элемент, предварительно определив, почему он вышел из строя.
2. Обрыв в цепях, которые идут к приборам. В обязательном порядке удостоверьтесь, что нулевой проводник соединен с другими контактами.
3. Неисправности замка зажигания.
4. Сгорела контрольная лампа.
5. Проблемы со щетками генератора. Чтобы устранить поломку, нужно поставить новый щеткодержатель и щетки. Дополнительно почистите контактные кольца, которые наверняка уже окислились, при помощи WD-40.
6. Поломка в регуляторе напряжения.
7. Проблемы с ремнем.
8. Вышел из строя подшипник.

Читайте также: Как поменять вакуумный усилитель ВАЗ-2114

Вышеперечисленные поломки довольно часто встречаются и если не решить проблему вовремя, генератор может выйти из строя и его придется полностью менять. С точки зрения расходов, автовладелец потеряет намного больше средств в отличие от ремонта мелких неисправностей.

Если вам нужно поменять деталь, не стоит делать все самостоятельно, если вы не обладаете должным опытом в ремонте автомобилей. В таком случае лучше обратиться за помощью на СТО.

Место расположения генератора на ВАЗ-2114

Необходимое нам устройство размещается под капотом автомобиля слева от ДВС. Если присмотреться, то его можно заметить в области рядом с передней правой фары машины относительно салона.

В первую очередь нужно проверить состояние генератора, а затем только предпринимать решение о необходимости его замены.

Нестабильная работа устройства может грозить различными последствиями. Если на выходе наблюдается недостаточный заряд – стоит ожидать скорой разрядки АКБ, а затем машина просто заглохнет.

Слишком высокое напряжение, исходящее от генератора, грозит тем, что может сгореть вся электро система машины.

Вооружившись тестером вам необходимо проверить мощность устройства согласно следующим рекомендациям:

1. Провернув ключ зажигания, убедитесь, что все индикаторы горят. Если после запуска ДВС лампа АКБ горит или тускло мигает, это свидетельствует о проблемах в цепи генератора.
2. Прогрейте мотор до температуры в 90 градусов, затем включите все приборы потребляющие энергию.
3. Подключите тестер к аккумуляторной батарее. Попросите помощника, чтобы он нажал педаль газа и держал обороты в диапазоне 3200-3500. На тестере должно отобразиться значение в 13 вольт – это говорит о том, что генератор исправен.
4. На следующем шаге отключите потребляющие электроэнергию приборы и повторно проведите замеры при тех же оборотах. Результатом должно быть значение в 14,7 вольт.

Основными причинами выдачи низкого напряжения (менее 13 В) могут быть:

1. Слабое натяжение ремня.
2. Повреждение в цепи генератора.
3. Неисправность регулятора напряжения.
4. Износ щеток.
5. Устройство нужно заменить.

Во время того, как мотор работает, прислушайтесь, какие звуки издает генератор. Характерный гул свидетельствует о том, что подшипник уже отработал свой ресурс и его нужно заменить.

Если после запуска ДВС лампа АКБ горит – это свидетельствует о том, что от генератора идет слишком слабое напряжение или оно отсутствует.

Замена щеток

В процессе проведения очередного технического обслуживания мало кто обращает внимание на мелкие неисправности генератора. Впоследствии изношенные щетки – это всегда неожиданность. Однако не следует спешить с заменой этих деталей. Изначально нужно определить, почему это произошло, а только затем разбирать корпус.

Процесс замены щеток выглядит следующим образом:

1. Отсоедините провода от генератора.
2. Демонтируйте колпачок с проводов, выходящих на +, открутите гайку, которая фиксирует его, и уберите с блока.
3. Снимите пластиковый кожух с предварительным отсоединением фиксаторов.
4. Отсоедините фиксатор регулятора напряжения и не забудьте отключить колодку проводов.
5. Замените щетки и произведите сборку в обратной последовательности.

Обратите внимание на то, что проверять износ щеток нужно по степени износа длины стержня, величина которого может быть менее 0,5 миллиметра. Если длина щеток в норме, тогда причиной отсутствия заряда является неисправный регулятор напряжения.

Какой генератор ставить

Большинство автолюбителей стремятся установить деталь с большей мощностью, чем стандартное устройство, рекомендуемое заводом изготовителем. В таком случае наиболее подходящими будут варианты от модели Приора или Калина. Мощность таких устройств составляет 115А, а заводского аналога – всего 80А.

Однако при установке другого генератора нужно будет поставить другой шкив. Такая процедура несложна и не потребует больших финансовых растрат.

Опытные водители рекомендуют устанавливать на ВАЗ-2114 генератор Элдикс, мощность которого составляет те же 115 А. Но у такого устройства есть весомый недостаток – сложно найти запчасти для ремонта.

Последовательность замены генератора на ВАЗ-2114

Для замены выполните следующие действия:

1. Установите машину на яму или поднимите ее подъемником.
2. Снимите защиту двигателя.
3. Далее нужно ослабить натяжной ролик для ремня привода.
4. Открутите верхний болт, который фиксирует генератор.
5. Выкрутите нижний болт.
6. Отсоедините фиксирующие крепления компрессора кондиционера.
7. Ремень привода снимается и можно вынимать генератор из посадочных мест путем сдвига устройства ближе к АКБ.
8. Далее открутите верхний болт, который фиксирует компрессор кондиционера.
9. Теперь можно полностью вынуть компрессор и подвесить на его же трубках. Патрубки достаточно крепкие, поэтому они легко выдержат вес блока.
10. На этом шаге открутите болты держателя для генератора.
11. Отключите клеммы и генератор, отсоедините держатели, которые можно вынуть вниз.
12. Монтаж новой детали происходит в обратном порядке с последующей регулировкой ремня.

Читайте также: Как сделать тюнинг задних фар на ВАЗ-2114

Подводя итог статьи, отметим, что мы рассказали вам об основных неисправностях генератора на ВАЗ-2114, а также рассмотрели процесс замены устройства. Если вы никогда не сталкивались с подобного рода ремонтными работами, тогда лучшим выходом будет обращение на СТО.

🚘 Как снять генератор на ВАЗ 2114 своими руками: советы и рекомендации

Многим автовладельцам знакома неприятная ситуация, когда при повороте ключа зажигания стартер отказывается вращаться. Этому может способствовать ряд причин: неисправность самого стартера, повреждения электропроводки или разряженный аккумулятор. Аккумулятор может быть недозаряжен по причине выхода из строя генератора, о чём мы сегодня и поговорим.

Если генератор по какой-либо причине перестал заряжать аккумулятор – имеет смысл убедиться в целостности ремня и его нормальной натяжке. Если с этим всё в порядке – то пришла пора разбирать и ремонтировать «гену». Внутри генератора находится несколько узлов, каждый из которых стоит проверить и при необходимости заменить. Если проблема в обмотке, то, вероятно, ремонт вам встанет дороже нового генератора и целесообразнее будет заменить узел целиком.

Демонтаж генератора ВАЗ 2114

Прежде чем снять установленный на машине генератор – имеет смысл убедиться в отсутствии заряда – для этого замерьте напряжение на силовом проводе при помощи мультиметра. Для того чтобы снять генератор на авто Лада 2114, вам понадобится стандартный инструмент в виде ключей на 10, 13 и 15 мм. Выполните следующие действия:

• Демонтируйте крепление механизма натяжки ремня
• Ослабьте поворотный болт нижней оси
• Поверните генератор в удобное положение и снимите приводной ремень
• Выкрутите болты (3 шт) крепления генератора ключом на 15
• Демонтируйте генератор

Перед работой обязательно снимите клемму с аккумуляторной батареи – это поможет избежать короткого замыкания, последствием которого может стать выход из строя рабочих элементов электрической цепи. Для более наглядного понимания процесса рекомендуем изучить видео и фото по данной тематике в интернете.

Спасибо за подписку!

Ремонт генератора ВАЗ 2114

Как снять генератор на ВАЗ 2114 — вы уже знаете, далее необходимо понять какой именно элемент узла вышел из строя. Это может быть диодный мост (один из диодов), электрическая обмотка, конденсатор, щётки и прочее.  Для того чтобы точно выяснить, что именно сломалось – нужно снять защитную крышку и пошагово проверить все перечисленные части генератора. Как правильно это сделать? — при помощи мультиметра. После обнаружения неисправных частей необходимо выполнить их замену или же сдать генератор в ремонт (при обрыве проводки).

При сборке обязательно убедитесь в целостности подшипников генератора, повращав его пальцами за ось. Если есть лёгкое поскрипывание – смажьте подшипники специальной смазкой. Сборка генератора осуществляется в порядке обратном снятию.
