Переделка воздуховодов ваз 2110

В ВАЗ 2110 – 2112 есть одна нехорошая особенность, печка работает плохо, а точнее поток теплого воздуха слабо дует в ноги водителя, и на передние боковые стекла. По этой причине то и дело замерзают ноги, а окна запотевают. Но как говорят –из каждой ситуации всегда есть выход. Выходом будет переделка печки, а если быть точнее, то ее воздуховода.

Итак, начнем. Перед началом работ необходимо удостовериться, что печка работает хорошо, иначе придется ее ремонтировать. Если она работает исправно, то начинаем работу. Сперва нам необходимо будет снять торпеду и разобрать ее на части. Все элементы панели печки скручены болтами.

Есть 2 варианта решения задачи с плохим обдувом боковых стекол:

• 1-ый вариант — это проложить гофрированный шланг для обдува стекол.
• 2-ой вариант – это проклеить все имеющиеся щели на торпеде.

Для лучшего обдува боковых стекол я выбрал 2-ой вариант. Предпосылкой этому выбору явилось то, что гофра хороша лишь при подогреве ног. В целом 2-ой вариант лучше первого, так что приступим к работе по проклейке всех швов и щелей воздуховодов. С помощью силикона проклеиваем щели меж нижней и верхней частями торпеды, а так же отверстия под крепления.

Дальше идем к доработке заслонки печи, которые направляют воздух в разные зоны. От завода заслонка прилегает к корпусу плохо, потому часть теплого воздуха пропадает, попадая в щели меж заслонкой и корпусом. Воздух начинает поступать в никуда, а если точнее, то циркулирует под панелью и не дает тепла.

Приступим к демонтажу заслонки, снимаем заслонку и смотрим как все – таки Авто ВАЗ переживает за нас, заводской уплотнитель никак нельзя называть уплотнителем, он ничего не уплотняет, а лишь немножко прикрывает щели. После того, как уплотнитель будет снят, вы увидите щели.

Используя утеплитель, я проклеил всю задвижку и убрал щели. Данная процедура хорошо подействует на поток, выходящий из заслонки, воздух не будет теряться в щели до выхода, а в полном объеме будет поступать в салон. Замес-то губы, на корпусе можно применять – Битопласт 10. Битопластом 10 – работаем тщательно, в некоторых местах необходимо будет проклеить в 2, а то и в три слоя, одним словом делаем на века.

Больший процент поступающего воздуха пропадает в районе начала пути воздуха к стеклу водителя. Данная щель очень большая, потому я ее решил запенить монтажной пеной. Возможно кто-то и задастся вопросом, а не поскрипывает ли пена при езде, я отвечу – нет, испытано временем.

Дальше перейдем к улучшению воздуховодов в районе ног водителя, передних и задних пассажиров. Модуль распределения теплого потока к ногам, как вы уже поняли, тоже весь в щелях.

Из — за этих щелей ветер в ноги дует плохо, потому что половина силы потока уходит в некуда. Я немножко подумал, и мне в голову пришла отличная мысль. Я решил применять гофрированную трубу. Эта труба вдвойне хороша, так как она доставит теплый воздух в начальном объеме, но к тому же занимает не много места при установке.

Маленький размер гофры позволит освободить место в куче проводов, это упростит доступ к проводам. Сделал я все так: штатный распределитель воздуха я убрал, а в оставшееся отверстие запихнул три гофры и залил все пеной.

Центральная гофра с гладкой поверхностью, внутри шланга, потому что если поставить шланг с ребристой поверхностью внутри, то при включении печь будет свистеть. Диаметр гофры должен быть 40 миллиметров — не меньше, и не больше. Итак, что мы получим. Одна гофра идет к ногам водителя, вторая к ногам переднего пассажира, а 3-я уходит назад у ногам задних пассажиров. Дальше всю конструкцию ставим на место и наслаждаемся теплом. И так, не вкладывая большие средства, мы модернизировали печь и она греет салон лучше.

Доработка печки ВАЗ 2110 выполняется с целью улучшения работы системы. Неполадки, связанные с отопителем, принесут дискомфорт водителю и пассажирам во время поездки.

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

1. Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
2. Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
3. Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
4. Резисторное устройство предназначено для регулировки скорости обдува.

Составляющие элементы системы обогрева

Основные детали системы обогрева салона автомобиля ВАЗ 2110:

• 1 — электропневматическое клапанное устройство;
• 2 — лицевой корпус воздухозаборника обогревательного узла;
• 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
• 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
• 5 — заслонка системы рециркуляции;
• 6 — задняя часть корпуса воздухозаборника отопительного узла;
• 7 — заслонка отопительного канала;
• 8 — заслонка системы управления отопительным узлом;
• 9 — радиаторный узел;
• 10 — защитный пластиковый кожух радиаторного устройства;
• 11 — втулка, установленная в пароотводящем патрубке;
• 12 — втулка подводящей магистрали отопительного узла;
• 13 — втулка отводящего патрубка;
• 14 — электрический моторчик отопительной системы;
• 15 — корпус электрического мотора;
• 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
• 17 — приводная ручка управления заслонкой обогревательной системы;
• 18 — моторедуктор приводного устройства, представленный в небольших размерах;
• 19 — резисторный элемент;
• 20 — защитная крышка облицовки отопительного узла.

Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

• 1 — воздуховоды, предназначенные для прогрева задней части салона машины;
• 2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
• 3 — воздуходувы, предназначенные для обдува ног;
• 4 — основные сопла для вентиляции салона авто;
• 5 — боковые сопла вентиляции салона;
• 6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
• 7 — ручка управления обогревательным узлом салона;
• 8 — пластиковый корпус воздухораспределительного устройства;
• 9 — заслонка системы прогрева ног;
• 10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
• 11 — отопительный узел.

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

1. Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
2. Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
3. Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.

Недостатки отопителя в ВАЗ-2110

Основные недостатки, в результате которых автовладельцы вынуждены заниматься усовершенствованием и модернизацией отопительного узла:

1. Слабый воздушный поток, идущий на боковые зеркала и в водительские ноги. Такая проблема часто проявляется при нормальном функционировании отопительного узла.
2. Часто потребители сталкиваются с утечкой на радиаторном устройстве. Узел оборудуется специальным краном, который со временем изнашивается и начинает пропускать охлаждающую жидкость. Требуется ремонт крана, но зачастую решить проблему можно только путем замены радиатора в сборе.
3. Центральный воздуховод системы включает в себя две части, не уплотненные между собой. От радиаторного устройства этот воздуходув должен подавать тепловой поток в ноги пассажиров, сидящих сзади. Если учесть все изгибы, то это не менее 2,5 метров. Разумеется, до задних пассажиров тепловой поток не доходит.

Симптомы неисправности отопителя

Основные признаки, по которым можно определить неполадки в работе отопительного узла:

1. Температурный режим работы обогревателя не регулируется. Проблема обычно заключается в управляющем блоке либо в работе заслонок отопителя.
2. Не функционирует датчик, расположенный на потолке. Он предназначен для определения температуры в салоне авто.
3. Отопительный узел не функционирует, в салон автомобиля подается только холодный воздушный поток.
4. Боковые стекла автомобиля либо ноги водителя и пассажиров обдуваются горячим воздушным потоком неэффективно.
5. Объем хладагента в системе охлаждения снижается. Проблема может проявляется скрытно или явно. В последнем случае течь можно заметить с магистралей системы отопления либо радиаторного устройства.
6. Отопительный узел функционирует, но при этом сильно шумит.

Канал В гараже у Сандро подробно рассказал о замене электрического мотора отопительного узла на «десятке».

Как доработать и модернизировать печку своими руками?

Существует множество вариантов тюнинга и улучшения работы отопительного узла, которые можно выполнить своими руками. Для реализации каждой задачи придется полностью или частично разбирать отопительный узел.

Перед переделкой отопительного узла ВАЗ 2110 необходимо максимально уплотнитель основной воздуховод.

Улучшение боковой вентиляции

Дорабатывать боковую вентиляцию можно двумя способами:

• выполнить укладку гофры, которая будет направлена на обдув стекол боковых окон;
• доработка печки ВАЗ 2110 может заключаться в заклейке всех щелей, которые приводят к потере воздушного потока.

Первый вариант более эффективен для обдува ног пассажиров, сидящих спереди и сзади. Фактически практика показывает, что для обдува стекол на окнах этот метод эффекта не дает. Поэтому для решения проблемы выполняется заклейка всех щелей, имеющихся в панели.

Выполнение задачи осуществляется с применением силиконового герметика либо специального средства антискрип. Производится уплотнение всех щелей, расположенных по периметру на верхних и нижних составляющих панели центральной консоли. Силиконом обрабатываются все отверстия, расположенные вокруг крепежей.

Модернизация заслонки

В автомобилях, выпущенных после 2003 года, настройка заслонки на обдув ног результатов не дает, поскольку отопитель дует во все стороны. В старых версиях авто заслонка работает более качественно.

Процедура модернизации выполняется так:

1. Используя пилку по металлу, следует выпилить торцевые части у заслонки. Демонтировать при этом элементы отопительной системы не нужно. Место, которое надо выпилить, на фотографии ниже отмечено красным.
2. Заслонку, предназначенную для обдува ветрового стекла, трогать не нужно. Если потребитель спилит торцевые части на ней, то будет хуже обдув по краям ветрового стекла.
3. Чтобы увеличить забор воздуха, выпиливается кусок на ветровое стекло со стороны водителя. Эта часть отмечена на приведенном фото зеленым.
4. Выпиливать придется долго, это надо сделать аккуратно. На выполнение задачи может потребоваться несколько часов.
5. Затем понадобится кусок мягкого алюминия. Как вариант, можно использовать железо от банки с кофе, как показано на фото. Железо вырезается обычным ножом и фиксируется на элементах печки.

Улучшение эффективности обдува ног

Для выполнения задачи потребуется:

• новые пыльники, тип деталей значения не имеет;
• решетка, можно использовать от старых динамиков, из нее надо вырезать круг, при отсутствии решетки допускается применение резиновых накладок для автомобиля Фиат Пунто;
• кусок резинки, можно приобрести на автомобильном рынке.

Процедура выполнения модернизации:

1. Используя резинку, выполняется фиксация вырезанного круга из решетки к пыльнику. Для крепления элементов можно использовать супер клей.
2. На другой стороне выполняется фиксация стяжкой. При ее отсутствии допускается применение пластмассовых зажимов.
3. Для модернизации системы обдува водительских ног надо обеспечить воздушный поток на педали. Для этого с нижней стороны педали прорезается угол на пластмассовой стенке облицовки.
4. В него производится монтаж сантехнической трубки. Данный вариант самый простой в плане реализации и довольно эффективный.
5. Чтобы сделать систему прогрева ног пассажиров, сидящих сзади, из пепельницы необходимо вывести гофру. Использовать пластмассовые накладки, расположенные под сиденьями, не рекомендуется. Для реализации этого варианта потребуется установка двух гофр вместо одной, причем нужно применять элементы, имеющие меньший диаметр. Если использовать этот способ, то пластмассовые направляющие под креслами надо немного приподнять, это позволит избежать направления воздушного потока на коврики.
6. После завершения работ надо проверить качество. Для этого включается печка, а к месту обдува подносится зажигалка с огнем либо спичка.

При отсутствии решетки допускается применение дефлекторов от автомобиля ВАЗ 2105. Это позволит водителю управлять воздушным потоком, направленным на ноги пассажиров сзади.

Модернизация системы обогрева задних сидений

Чтобы улучшить работу системы прогрева кресел сзади, надо выполнить укладку гофрированных отопительных каналов. Решить проблему работы прибора (модуля) распределения потока воздуха на водительские ноги и пассажиру можно путем уплотнения щелей. Для этого, как в первом случае, потребуется силиконовый герметик либо моделин. Использование этих средств позволит предотвратить нарушение штатной эстетики облицовки салона.

Более простой вариант — удалить так называемую елку, использующуюся для распределения потоков воздуха. Вместо нее производится монтаж трех отдельных гофрированных патрубков в каналы отопления. Диаметр каждого из этих патрубков должен составить 4 см.

Преимущества этого способа:

1. Все отопительные каналы будут качественно загерметизированы.
2. Установка трех гофрированных патрубков позволит сэкономить место. Благодаря этому у потребителя будет упрощенный доступ к электрическим цепям автомобиля, которые расположены в этом месте.

Для выполнения задачи надо удалить перегородки распределительной системы воздушного потока. Патрубки обогревательного узла нужно уплотнить, чтобы избежать утечки воздуха через щели, для этого применяется монтажная пена.

При модернизации печки в ВАЗ 2110 трубопроводы нельзя делать слишком большими, поскольку это приведет к появлению свиста при работе, это связано с фактурным покрытием поверхности шлангов.

Доработка термостата

Улучшить работу отопительного узла можно посредством замены пятидырочного термостата на шестидырочный. При этом надо учитывать особенности диаметров байпасных каналов детали, которые предназначены для регулировки потока охлаждающей жидкости. Регулировка потоков осуществляется между радиаторным устройством обогревательного узла и малым контуром охладительной системы.

На пятидырочных элементах диаметр одного отверстия составляет 1,6 см, а на шестидырочных размер байпасного канала равен 1,1 см. Неважно, какая разновидность устройства установлена в системе охлаждения, у потребителя есть возможность дополнительной настройки потока хладагента. Это позволит салону автомобиля быстрее нагреваться, когда машина стоит на месте и двигатель работает на холостом ходу. Используя алюминиевую накладку, надо произвести монтаж диаметра канала в диапазоне 4-6 мм. Это приведет к увеличению времени прогрева силового агрегата, но салон будет нагреваться быстрее.

Когда термостат будет монтироваться на место, необходимо поменять местами соединение магистралей. Речь идет о шлангах, идущих от расширительного резервуара, а также выходящей магистрали от радиаторного устройства обогревателя.

Канал Своими руками подробно рассказал о самостоятельной диагностике термостата в автомобилях ВАЗ.

Установка дополнительной помпы

Для установки дополнительной помпы надо приобрести новое устройство. Помпа от автомобиля Газель представляет собой центробежный насосный механизм. При функционировании воздушный поток с помощью лопаток отбрасывается к периферийным местам, что приводит к разрежению на входе. В результате увеличивается сила прокачки расходного материала. Такой типа помп не позволяет перекачивать воздушный поток за счет того, что люфт между корпусом и крыльчаткой достаточно большой.

В зависимости от типа помпа может быть предназначена для печки нового либо старого образца. Новый вариант более предпочтительный, поскольку меньше вибрирует во время работы и ресурс его эксплуатации выше.

Для выполнения процедуры по модернизации печки понадобится:

• новая помпа;
• реле — желательно использовать устройство с разомкнутыми контактными элементами, контакты под номерами 86 и 30 надо будет заранее замкнуть с помощью перемычки;
• отрезок армированного патрубка;
• два литра новой охлаждающей жидкости, желательно использовать ту, которая залита в автомобиле;
• хомуты в количестве пяти штук.

Процедура выполняется так:

1. Прежде чем начинать работу, надо заглушить двигатель и подождать, пока хладагент в системе охлаждения остынет. Рабочая жидкость сливается из блока цилиндров, для этого надо открутить соответствующую пробку. Слив выполняется в чистую подготовленную емкость, это позволит использовать слитый хладагент заново. Если планируется замена жидкости, то загрязненность емкости не играет роли.
2. Выкручиваются четыре болта на помпе, расположенных сверху в районе крыльчатки. Резиновый уплотнительный элемент обрабатывается герметиком. Выполняя сборку устройства, надо произвести монтаж удлиненных тонких винтов с гайками вместо саморезов.
3. Монтаж дополнительной помпы рекомендуется произвести в разрыв подающей магистрали отопительного узла либо в разрыв выходящего шланга. Разницы нет. Важно, чтобы установка выполнялась по ходу основного потока жидкости.
4. Фиксацию устройства можно выполнить на шпильки, расположенные рядом с аккумулятором, либо на фиксаторы штатного шумоизоляционного материала. Они располагаются на щитке силового агрегата. В примере используется второй способ. Помпа устанавливается горизонтальным шлангом в сторону блока цилиндров. Для качественной фиксации разжимается стальной хомут, использующийся для крепления.
5. Затем выполняется подключение контактов. Провода белого/голубого цвета подсоединяются к контакту под номером 85 на реле. Устройство может быть подключено к клавише рециркуляции отработавших газов, модулю САУО при активации обогревателя. Допускается подсоединение к кнопке активации системы обогрева боковых зеркал. В примере используется соединение контактов помпы с кнопкой рециркуляции отработавших газов.
6. От клапана рециркуляции отработавших газов отключаются провода. Этот элемент установлен на переднем щитке в подкапотном пространстве, к нему подключены два тонких патрубка. Надо отсоединить сине-белый и сине-желтый провода. Второй соединяется с клеммой под номером 30, а контакт 87 на реле нужно подключить к цепи электрического насоса.
7. От выпускной магистрали ГБЦ отключается патрубок подвода рабочего вещества к обогревательному узлу. Эта магистраль соединяется с горизонтальным шлангом электрического насоса.
8. Проверяется качество работы устройства. При активации кнопки включения помпа будет издавать жужжащий звук и продувать воздушный поток.
9. К вертикальной магистрали электрического насосного устройства подсоединяется патрубок, подключенный из двух магистралей в виде S. Они установлены между краником и радиаторным устройством отопительного узла. Допускается подключение любой подходящей магистрали. Другой конец шланга соединяется с ГБЦ, где ранее был установлен штатный канал. После подключения выполняется установка хомутов, на блоке цилиндров затягивается пробка слива.
10. Хладагент заливается в систему, заводится двигатель. Все патрубки и магистрали проверяются на предмет наличия утечек. Производится диагностика работоспособности помпы, для этого выполняется ее активация. Производится визуальная диагностика мест утечки, подтягиваются хомуты. Спустя 30 минут после запуска двигателя проверяется уровень хладагента в системе, при необходимости его объем восполняется.

Фотогалерея

Профилактика отопителя

Чтобы не допустить поломки обогревательного узла, надо соблюдать меры профилактики системы:

1. Периодически проверяется уровень хладагента в расширительном бачке. При нехватке антифриз добавляется, причины утечки надо устранять.
2. Для обеспечения качественной работы охладительной системы применяется только качественный антифриз.
3. Нельзя допускать увеличения температуры двигателя. Следить за этим параметром можно по датчику, расположенному на панели приборов.
4. Вместо хладагента не используется вода, поскольку эта жидкость обладает меньшей температурой кипения по сравнению с антифризом. Использование водопроводной воды приведет к образованию ржавчины и быстрому износу компонентов системы. Залив воды допускается только в крайнем случае — если произошла утечка, проблема обнаружена на дороге, а автомагазинов рядом нет.

Видео «Руководство по замене моторедуктора заслонки»

Канал В гараже у Сандро представил инструкцию по смене моторедуктора заслонки в гаражных условиях.

У родной печки «Ваз 2110» есть ряд недостатков, например, плохо сушит запотевшие окна, особенно в дождливые дни, слабо обогревает ноги водителя и пассажира на переднем сидение. Все это при желании можно исправить. Предлагаем руководство, как доработать печь.

Для работы потребуется следующее:

— шумоизоляция;
— монтажная пена;
— пластиковая гофра;
— жестяная емкость, например, банка от кофе;
— моделин;
— материал для изготовления решетки, такой как сетка от колонок;
— труба канализационная, пластиковая;
— набор инструментов, среди них должны быть выкрутка, ключи, плоскогубцы, пилки.

Модернизация печного устройства Ваз-2110

Она включает в себя несколько направлений:

1. Исправление недостатков обдува боковых дефлекторов

Эта проблема решается двумя способами:

— герметизация всех отверстий, через которые рассеивается воздушный поток. Это позволяет в несколько раз увеличить обдув стекол.
— Укладка гофры на место воздуховодов. Этот метод усиливает обдув ног у пассажирских сидений, спереди и сзади, но неэффективен для боковых дефлекторов.

Поэтому для устранения проблем обдува боковых дефлекторов делаем полную герметизацию, включая и отверстия для болтов. Для этого берем такой материал, как моделин или по-другому антискрипин.

2. Доработка печной заслонки

Доработка заслонки позволяет увеличить воздушный поток, который направляется на лобовое стекло, ноги и центральный дефлектор.

Эффективность работы заслонки снижена, так как она неплотно прилегает к поверхности корпуса. Из-за этого часть воздуха рассеивается просто так. Поэтому нужно исправить эту недоработку производителя:

— берем моделин и заклеиваем задвижку и щели.
— С корпуса убираем стандартную губку, а вместо нее наклеиваем шумоизоляцию. Можно даже сделать несколько слоев.

— Возле центрального дефлектора на торпеде есть большая щель. Ее заделываем монтажной пеной.

— С краю заслонки выпиливаем фрагменты. Они отмечены на фото красным и зеленым цветом. Кстати, элемент, обведенный зеленым, способствует дальнейшему увеличению струи воздуха на боковое окно со стороны водителя.

— Берем жестянку и вырезаем пластинки, красим в черный, чтобы были не заметны сквозь дефлекторы. Их вкручиваем, как показано на фото.

Результатом этих манипуляций будет следующее:

— при включении обдува лобового стекла воздушный поток направляется только на стекло;
— если установить режим обдув ног, то половина воздуха пойдет на боковые стекла, а остальная половина разделится между лобовым стеклом и ногами.

3. Как улучшить обдув ног

Для работы нужно подготовить трубу, взять кусок пластиковой. Для установки трубы в пластиковой стенке выполняем отверстие. Закрываем трубу сеткой, взятой со старых колонок.

Чтобы модернизировать обдув ног на заднем пассажирском ряду, в центральный тоннель прокладываем гофру. Пепельница же заменяется дефлектором обдува.

4. Улучшить термостат

Печка будет эффективнее работать, если вместо пятиканального термостата взять шестиканальный. В этом случае в холодный период года температура тосола не опустится за отметку в 90 °C при работающем моторе.

5. Исправление недостатков пароотводящей трубки

Пароотводящая трубка находится между расширительным бачком и печкой. Именно через нее идет потеря части тепла. На старых моделях авто тосол, выходящий из радиатора, не успевает нагреваться. В новых же марках предусмотрена установка трубки в конце радиатора. За счет этого увеличивается коэффициент передаваемого тепла.

6. Установка дополнительной помпы

Если описанные выше способы не помогли, и печка до сих пор слабо греет, то остался один вариант – установка дополнительной помпы от Газели.

Это обеспечит интенсивную циркуляцию тосола, лучший обогрев салона даже на холостых оборотах.

Как снять центральный воздуховод на ваз 2110

Для наглядности на фотографиях сняты рулевая колонка и передние сиденья.

ПОРЯДОК ВЫПОЛНЕНИЯ СНЯТИЯ ПАНЕЛИ ПРИБОРОВ И ВОЗДУХОВОДОВ ОТОПИТЕЛЯ

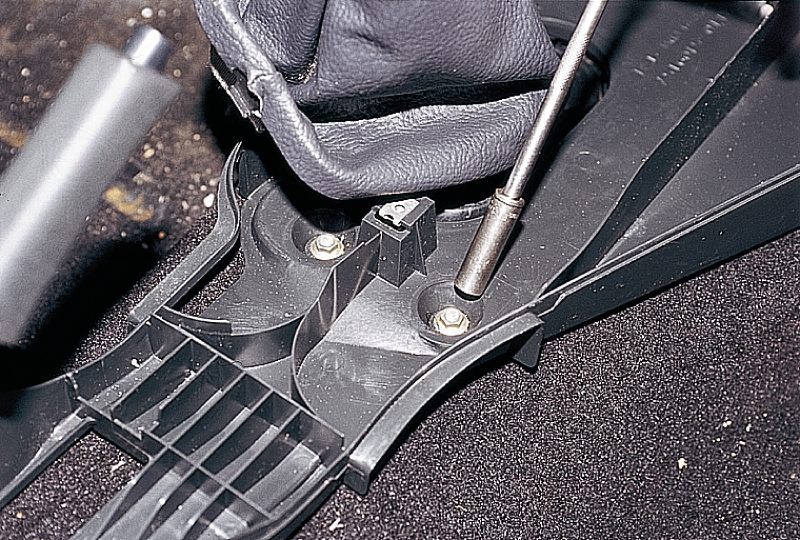

Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола.

Аналогично снимаем левый щиток.

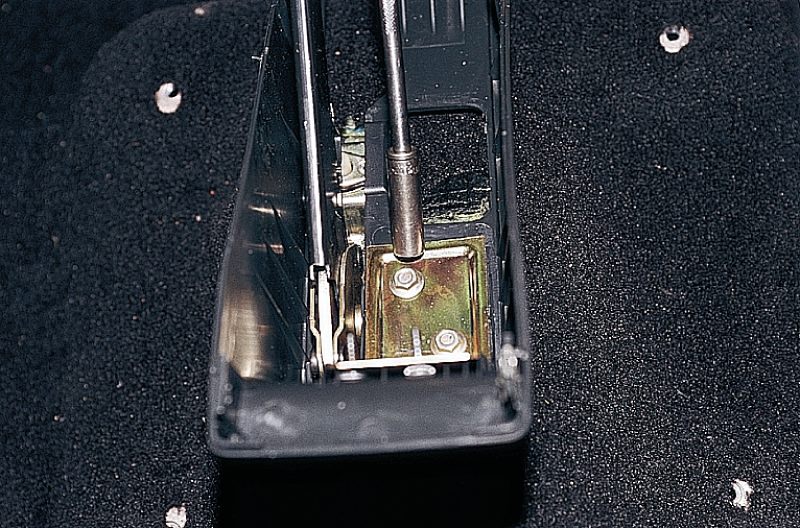

Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола.

Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля.

Приподнимаем крышку облицовки тоннеля пола.

Если автомобиль укомплектован электростеклоподъемниками, то отключаем разъемы от клавиш управления.

Отсоединяем разъемы проводов прикуривателя.

Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола.

Снимаем крышку облицовки тоннеля пола.

Ключом «на 10» отворачиваем гайку крепления воздуховода обогрева салона.

Головкой «на 10» отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола.

Снимаем корпус облицовки тоннеля пола.

Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика.

Придерживая вещевой ящик, …

. отсоединяем провода от плафона освещения и снимаем ящик.

Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева — под крышкой монтажного блока.

Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов.

Крестообразной отверткой и ключом «на 8» отворачиваем два винта крепления панели приборов к кронштейну контроллера.

. извлекаем боковые сопла вентиляции и отопления салона.

Головкой «на 10» отворачиваем две гайки верхнего крепления панели приборов.

Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад.

Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар.

Снимаем панель приборов.

Поддеваем отверткой воздуховод обогрева ног.

. и отсоединяем его от корпуса воздухораспределителя.

Снятие датчика температуры воздуха в салоне

1. Поддеваем отверткой корпус датчика температуры

2. Отсоединив от датчика два разъема, снимаем его

Снятие контроллера системы автоматического управления отопителем

3. Аккуратно поддев отверткой контроллер, извлекаем его из панели приборов

4. Отсоединяем два электрических разъема от контроллера

Снятие выключателя рециркуляции

5. Снимаем кнопку выключателя рециркуляции.

6. Поддев отверткой, вынимаем выключатель из панели приборов.

7. Отсоединяем разъем выключателя

Устанавливаем выключатель в обратной последовательности

Снятие корпуса воздухораспределителя системы отопления и вентиляции

8. Поддев отверткой, извлекаем центральные сопла вентиляции салона.

9. Крестообразной отверткой отворачиваем два самореза крепления корпуса центральных сопл.

10. Снимаем рукоятку рычага управления системой отопления.

11. Вынимаем корпус центральных сопл вентиляции и отсоединяем разъем от лампочки подсветки.

Снимаем панель приборов и воздуховод обогрева ног (см. Снятие панели приборов автомобиля ВАЗ-2110).

12. Крестообразной отверткой отворачиваем саморезы крепления корпуса воздухораспределителя к панели приборов.

13. Отсоединив тяги привода заслонок, снимаем корпус воздухораспределителя

1. Система рециркуляции воздуха салона ВАЗ 2110

Справочная информация из Руководства по эксплуатации:
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Кнопка включения рециркуляции воздуха

С того самого момента как я сел в салон, мне не давала покоя эта самая кнопка. Думаю, у многих или некоторых (конечно у кого это ВАЗ2110) она есть, и даже если и есть, то лишь у крайне немногих она работает, и еще меньшего числа людей она оказывает какое-то влияние на автомобиль. Выясняя к какой категории отношусь я, понял, что к первой. Это неправильно, решил я, — сделаю.

Многие люди до меня выясняли, в какой период система рециркуляции воздуха (далее СРВ) на ВАЗ2110 была внедрена, устанавливалась полностью (заслонка, пневмоклапан, электро-пневмоклапан, шланги, проводка, кнопка), частично (что-то из перечисленного, чаще только пневмоклапан и кнопка), или вообще не монтировалась. Моё (наше) положение усложнялось еще и тем, что у нас не обычный автомобиль. Но не будем сейчас об этом.

Система рециркуляции. Наглядно.

СРВ данного авто содержало в своём составе: печка старого образца, без фильтра, с заслонкой и пневмоклапаном, в салоне кнопка и провод от неё, подведенный к колодке соединения с подкапотным жгутом электропроводки.
Сразу скажу, что было это еще в начале осени, и что-то я мог уже подзабыть, и где-то наврать, но не сильно.

Для осуществления задуманного, мне понадобилось:
— электро-пневмачиеский (электромагнитный) клапан 2105-1127010-02 _1шт,
— шланг (силиконовый, белый такой) для пневмосистем (используется почти в каждом отеч. авто) _2шт (чаще бывает длиной 50см),
— провод 2х0,5 _

4-5м,
— обратный клапан 2110-8119110 (или вообще любой, я использовал клапан, применяемый в системах подачи воздуха в аквариум — он гораздо меньше по размеру) _1шт.

1.
Обеспечить доступ к печке. Снимаем с неё передний кожух. Очищаем всё, что видим и куда можем дотянуться. Устанавливаем на своё место фильтр старого образца, коего там никогда не было. Очищаем и выбиваем заслонку (рециркуляции), которая до того была прикреплена к штоку клапана (пневматическому) рециркуляции и находилась в открытом состоянии. Собираем обратно как было.

Печка без передней крышки.

Печка без передней крышки. Заслонка в закрытом положении — забор воздуха происходит из салона авто. В этот момент удобно сделать маленькую доработку, сделав небольшое сливное отверстие в передней крышке печки.

Шток пневмоклапана. Отсоединен от рычага заслонки. Заслонка под свои весом опустилась в закрытое положение. Запомните это! Сломавшийся шток может быть причиной отсутствия (полного или частичного) приточной (с улицы) вентиляции.

Пневмоклапан рециркуляции (привода заслонки) с обратной стороны.

2.
Ищем удобное место для крепления электроклапана. Штатно он крепиться на болт крепления шумоизоляции передка. Мне показалось это не совсем удобным — при ситуации смены фильтра/ течи патрубков или радиатора печки его нужно будет снимать. Лазить туда и так не удобно, а тут ещё и он нарисуется. Нет. Рядом с адсорбером — пожалуй. И к пневмоклапану близко, и от ресивера не далеко. Делаем небольшой кронштейн для монтажа клапана, или берем 5-ти-дырочную планку от детского конструктора, рассверливаем крайние отверстия до D8,5мм, гнём крайние концы под 90град. относительно друг друга в продольной оси планки (т.е. как-нибудь чтоб прикрепить).

Штатное расположение электроклапана.

Кстати, кронштейн сделать лучше жестче, ибо, в моём случае, бывает так, что клапан, закрепленный на «жидком» кронштейне, от тряски авто попадает в резонанс, отчего из-под капота возникает дребезжащий звук. Долго не мог понять, откуда он возникает…

3.
Подсоединяем шланги. Один шланг соединяет пневмоклапан рециркуляции (привода заслонки печки) с боковым (отведён относительно центрального на 45град) выходом электроклапана. Второй — центральный вход электроклапана, через обратный клапан, с ресивером двигателя (у всех моделей двигателя имеется дополнительный вывод: если неиспользуемый, то там стоит заглушка, чаще из такого же силиконового шланга, если уже используется, то подсоединить через тройник).

Обозначение «вход» и «выход» конечно же условны, и связаны лишь с данным описанием. На деле это просто трубки из одной полости. В разрезе данной темы: с чего я решил/узнал где вход и выход электроклапана? — отвечаю: Опытным путем. Ибо ни из одного из каталогов, понять это нереально. Можно конечно поглядеть на его установку на 2105-2107 или Волгах (где он там, не знаю). Это имеет значение, т.к. в свободном состоянии (не под напряжением) клапан соединяет выход к пневмоклапану с атмосферой (на деле лишь совсем небольшой поток через войлочное уплотнение-фильтр), при подаче напряжения — соединяет вход и выход клапана, соединение с атмосферой при этом запирая. Такое подключение исключает подсос воздуха через отключенный электроклапан при работе двигателя.

Обратный клапан, в общем-то, можно ставить в разрез любого из шлангов, лишь таким образом, чтобы воздух проходил к ресиверу. Ставится, чтобы обеспечить открытое положение заслонки при остановленном двигателе, если на клапан было предварительно подано напряжение.

4.
Подключаем проводку. Не вдаваясь в подробности скажу, что согласно электрической схеме ВАЗ2110 управление электроклапаном осуществляется «минусом» от кнопки включения рециркуляции. «Плюс» подходит от постоянного «плюса» из Блока предохранителей и реле («Черного ящика» — ЧЯ). Ради этого искать плюс в ЧЯ не стал, и просто лукаво взял штатный «минус» с кнопки, а «плюс» с её же подсветки. Выдернул кнопку, врезался в провода клеммами, протащил провода 2х0,5 за панелью, далее в сторону ЧЯ, там через резиновую заглушку (за шумкой за печалью сцепления) в подкапотное пространство, потом за АКБ в сторону левой фары, оттуда по направлению к правой над радиатором, и вот он тут — у адсорбера. Вешаю на «плюс» предохранитель (вроде на 2А — не помню). Подключаю.

5.
Испытания. Завёл. Включил обдув. Нажал кнопочку. Тут же звук выдува в салон стал тише и глуше. Работает? Взглянув в видимую часть печки — да, заслонка прильнула к «уличному» отверстию, забор воздуха идёт из салона. Отжимаем кнопка — что-то за бардачком глухо хлопнуло. Осматриваем снова — заслонка вернулась в открытое положение. Да, всё исправно работает!

7.Только одно «но». Дошло до меня слегка попозже. Месяца через два. Воздух из салона забирается. Это прекрасно. Но откуда? Оттуда, куда примыкает открытая заслонка печки. Ровно между задней стенкой печки и бардачком, прям в моторном щите. Т.е. за бардачком со стороны салона в шумке передка должно быть некое вентиляционное отвертие, которого у меня конечно же нет. В этом случае всасываемый из салона воздух просто-напросто забирается через некие щели и неплотности шумки и заслонки. «Простучал» шумку — есть намёк на тверстие. Руки дойдут, вырежу небольшое.

Печка со стороны салона. Выделено отверстие забора воздуха из салона.

Выделено отверстие в моторном щите.

Послесловие.
Ходовые испытания прошли успешно. Система рециркуляции воздуха активно и достаточно часто мной используется. При зимнем прогреве салона, на запыленных/гразных/дымных участках дороги, при вонючей незамерзайке. А еще (недавно обнаружил) удачно помогает разгонять снег, что попал в воздухозаборник.

2. Улучшение потоков вентиляции салона ВАЗ 2110

На новогодних праздниках маялся бездельем, не знал куда себя деть и чем заняться. Дабы скоротать это бестолковое время приложил руки к потокам обдува воздуха салона. Переклеил уплотнения передней (ближней к салону) заслонки за центральной решёткой обдува, доработал направляющие потока и тем самым увеличил отток воздуха к боковым соплам. Дуть стало интересней, а поток воздуха равномерней.

Штатное убранство за центральной решёткой.

Для этой доработки мне понадобилось изготовить «направляющую потока» — с её помощью хотел «оттянуть» левый забор воздуха ближе к центру заслонки, т.е. увеличить его объём, направляемый к левому соплу вентиляции. Спаял направляющую из первоначально вырезанных элементов из жестяной банки. Высота чуть меньше высоты внутри пространства за решеткой (от «пола» до «потолка») — образовавшиеся щели планировал изолировать — вышло, как и рассчитывал, очень аккуратно.

Отрезал часть левой стенки для сохранения потока при монтаже новой левой направляющей. Разметил, прикрепил саморезами.

Левая стенка до…

Доработал штатную направляющую к правому соплу — та, что крепится саморезом. Снял, аккуратно отрезал вертикальную стенку направляющей. Её горизонтальную полку удлинил вправо на

20мм и приклеил вертикальную стенку к ней обратно. Забор воздуха к правому соплу стал, казалось бы, меньше — но я это исправлю ниже, и, кроме того, стал равен забору к левому соплу.

Доработанная правая направляющая.

Поставил на место доработанную правую направляющую. Теперь, чтобы поток воздуха на рассеивался (как было раньше), приклеил на её обратную сторону и боковую стенку воздуховода лист фольгированого изолона. После заизолировал все щели и дыры этого «зарешёточного» пространства. Ах, да — задул чёрным всю эту белизну — чтобы не просвечивало.

Была мысль полностью закрыть центральную решетку обдува и направить весь выдуваемый через неё поток воздуха в стороны, к боковым решёткам. Но потом всё же решил оставить место для выхода в центральное сопло — приятно иногда, прибежав с мороза, получить в морду теплым воздухом.

3. Установка клапанов вентиляции салона ВАЗ 2110

Автомобиль 98 года выпуска поэтому вентиляция штатная у него через клапана в торцах дверей, начитавшись в интернете что это бред и вентиляция должна быть через багажник закрыл отверстия в дверях, а два клапана из четырех (которые были более-менее живы) перенес под задний бампер. После года эксплуатации в багажник начала засасываться пыль. Было решено искать клапана, которые с завода ставили на 2110-12 последних лет выпуска. Пришлось обьехать немало магазинов, и вот наконец они:

клапана вентиляции 2110

Отверстия от старых

Страшные отверстия были закрыты кусками тонкой стали, и присобачены на заклепки. Установленные клапана на всякий случай по краям подтянул саморезами, а места прилегания к кузову покрыты герметиком, а затем мастикой. Думаю, все теперь герметично и сгнить не должно.

Впечатления пока только положительные, на скорости около 100км/ч и чуть приоткрытых окнах дым не засасывает через багажник, в дождь быстрее отходят стекла. Советую всем, у кого вентиляция через двери.

4. Установка дефлекторов вытяжной вентиляции в багажник ВАЗ 2110

Наконец- то дошли руки до установки дефлекторов вытяжной вентиляции в багажник. В десятках, произведенных до 2005 года, вентиляция салона производится через отверстия в дверях.
В моем случае переделка вентиляции через дефлекторы в багажнике просто необходима, по тому- что двери наглухо заклеены шумоизоляцией.
Даже в сухую погоду ездить без печки было невозможно, окна моментально запотевали. В последнее время, при влажной погоде, в багажнике начала собираться вода. Из- за отсутствия вентиляции влага конденсировалась на крышке багажника и стекала в боковые ниши и в нишу запаски.

Для начала следовало приобрести дефлекторы, что оказалось не так просто. Объехал 4 магазина, нигде их нет. Спасибо пользователю stalker777, он подсказал, где можно их найти. Прикупил дефлекторы 250р пара, а также грунт и антикорр «Кордон».

Приступаем к работе, для начала следует скинуть бампер.

Для удобства я вырезал из тонкого картона шаблон.

Разметил на кузове.

Накернил и просверлил 4 отверстия по углам.

Электролобзиком вырезал отверстие под клапан.

Отверстие пришлось немного допилить напильником и обработать наждачкой.

Кстати, работать рекомендую в перчатках и защитных очках. Попадание металлической стружки в глаз можно запомнить на долго, а без перчаток порезанные руки гарантированы.

Задул грунтом в два слоя и нанес антикорр.

После установки клапанов обильно замазал все стыки антикорром, коррозия исключена.

К сожалению, время поджимало и в спешке я не сфоткал установленные дефлекторы, но получилось всё отлично.

Приход от дефлекторов ощутил сразу, в сухую погоду, окна не запотевают вообще и в багажнике теперь сухо, нет ни намека на влагу.
Вывод, если у вас двери заклеены шумкой, эта доработка Must Have! И даже если шумки нет, то всё равно стоит сделать эту доработку, такая вентиляция мне показалась значительно эффективней.

https://www.drive2.ru/l/953517/, https://www.drive2.ru/l/1004821/, https://www.drive2.ru/l/1634331/

Перетяжка сидений и салона ВАЗ 2110, 2111, 2112

Замена обивки сидений салона ВАЗ 2110

Замена сиденья (пенолитья) водительского сиденья

Как сделать подсветку воздуховодов Авто Ваз 2110 своими руками

Продолжим тему тюнинга салона очередной подсветкой салона ВАЗ светодиодами. В этой статье будем подсвечивать воздуховоды печки ВАЗ. На 1-ый взгляд данная доработка покажется легкой, но здесь имеются свои тонкости. Давайте посмотрим, как правильно сделать подсветку дефлекторов Авто ваз 2110.

Как я рассказывал ранее, не достаточно легко сделать подсветку, надо хорошо подобрать цвет и хорошо поставить подсветку, соблюдая все правила подключения светодиодов.

Подсветка воздуховодов обязана гармонировать с подсветкой всего салона, тогда вид салона будет приятно поражать Ваших пассажиров 🙂

Вот вам наглядный пример грамотной подсветки панели Митсубиси Ланцер.

Если Вы уже определились с цветом подсветки решеток печки, тогда можете приступить к самому процессу установки светодиодов.

Для подсветки воздуховодов печки надо выбирать светодиоды с рассеянным светом. Чтоб подсветка была не точечная, а равномерная. Тогда свет решеток будет лучше.

Для яркой подсветки боковых воздуховодов в принципе хватит 1-го яркого светодиода.

Для яркой подсветки центрального дефлектора лучше применять несколько светодиодов.

Закрепить светодиоды можем так:

1. На дефлекторы
2. И внутри панели, за дефлекторами

Вот вам наглядный пример, когда светодиоды крепятся на дефлекторах. Пунктирными линиями показаны места, где лучше прокладывать проводку.

А вот так можете закрепить светодиод снутри воздуховодов за дефлекторами.

И последний вариант подсветки воздуховодов Ваз

Примеры работ подсветке воздуховодов Авто ваз 2110 и для остальных моделей.

Можете сделать разноцветную радугу, если Вам так понравится 🙂

Мне больше всего понравилось красное свечение воздуховодов, пример с Авто ваз 2109.

В зимнее время даже прохладный воздух из воздуховодов будет казаться жарким за счет ярко красного свечения дефлекторов 🙂

Подключение проводки для освещения воздуховодов

«Минус» берем около правой ноги водителя.

«Плюс» можем взять например от подсветки часов.

Снятие деталей и узлов системы вентиляции и отопления ВАЗ-2110

Страница 1 из 2

Снятие датчика температуры воздуха в салоне



1. Поддеваем отверткой корпус датчика температуры

2. Отсоединив от датчика два разъема, снимаем его

Снятие контроллера системы автоматического управления отопителем

3. Аккуратно поддев отверткой контроллер, извлекаем его из панели приборов

4. Отсоединяем два электрических разъема от контроллера

Снятие выключателя рециркуляции

5. Снимаем кнопку выключателя рециркуляции.

6. Поддев отверткой, вынимаем выключатель из панели приборов.

7. Отсоединяем разъем выключателя

Устанавливаем выключатель в обратной последовательности

Снятие корпуса воздухораспределителя системы отопления и вентиляции

8. Поддев отверткой, извлекаем центральные сопла вентиляции салона.

9. Крестообразной отверткой отворачиваем два самореза крепления корпуса центральных сопл.

10. Снимаем рукоятку рычага управления системой отопления.

11. Вынимаем корпус центральных сопл вентиляции и отсоединяем разъем от лампочки подсветки.

Снимаем панель приборов и воздуховод обогрева ног (см. Снятие панели приборов автомобиля ВАЗ-2110).

12. Крестообразной отверткой отворачиваем саморезы крепления корпуса воздухораспределителя к панели приборов.

13. Отсоединив тяги привода заслонок, снимаем корпус воздухораспределителя

Снятие панели приборов и воздуховодов отопителя ВАЗ 2110 2111 2112

Просмотров: 34833

Для наглядности на фотографиях сняты рулевая колонка и передние сиденья.





Отсоединяем минусовую клемму от аккумулятора. Снимаем облицовочный кожух вала рулевого управления, рулевое колесо и выключатель зажигания.   Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола. Снимаем щиток. Аналогично снимаем левый щиток. Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола. Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля… …и два в задней части. Приподнимаем крышку облицовки тоннеля пола. Если автомобиль укомплектован электростеклоподъемниками, то отключаем разъемы от клавиш управления. Отсоединяем разъемы проводов прикуривателя. Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола. Снимаем крышку облицовки тоннеля пола. Ключом «на 10» отворачиваем гайку крепления воздуховода обогрева салона… …и снимаем воздуховод. Головкой «на 10» отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола… …и две гайки заднего крепления. Снимаем корпус облицовки тоннеля пола. Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика. Придерживая вещевой ящик, … …отсоединяем провода от плафона освещения и снимаем ящик. Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева — под крышкой монтажного блока… …и справа — под вещевым ящиком. Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов. Крестообразной отверткой и ключом «на 8» отворачиваем два винта крепления панели приборов к кронштейну контроллера. Поддев отверткой, … …извлекаем боковые сопла вентиляции и отопления салона. Головкой «на 10» отворачиваем две гайки верхнего крепления панели приборов. Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад. Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар. Снимаем панель приборов. Поддеваем отверткой воздуховод обогрева ног… …и отсоединяем его от корпуса воздухораспределителя.
