Расположение предохранителей шевроле нива: Схема реле и предохранителей Lada Niva (Chevrolet) » Лада.Онлайн

Предохранители шевроле нива: где находятся, замена

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после.

Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

Описание предохранителей

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса.

Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля.

Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема блока Назначение предохранителей Назначение реле

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

1. Открыть крышку блока.
2. Найти вышедшую из строя вставку.
3. Взять ее пинцетом и вытащить из гнезда.
4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым.

Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца.

При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

1. Открыть декоративную крышку блока.
2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
5. Отключить колодки электропроводки от блока.
6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
4. Вынуть ящик и отключить колодку с лампы подсветки.
5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
6. Отвернуть три 10 мм гайки крепления блока предохранителей.
7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
3. Заменить предохранитель на аналогичный.
4. Собрать детали в обратном порядке.

Фотогалерея

Открытие крышки блока Блок предохранителей с откинутой крышкой Внизу хорошо виден пинцет для снятия Вынутый пинцетом предохранитель

Видео «Как поменять предохранители Chevrolet Niva»

Еще один видеоролик замены предохранителей и реле на Шевроле Нива снят Igor Pokhabov.

Источник: https://autodvig.com/preventer/blok-predohranitelej-niva-chevrolet-45093/

Россия, Пенза 2015г

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время.

В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors.

Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster.
Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне.

В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом

варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

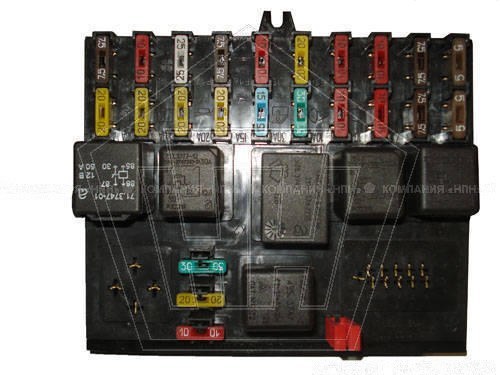

Монтажный блок Chevrolet Niva (Рестайл — образец с 2009 года)

Расположение предохранителей и реле

Описание

F1(5A)Фонари освещения номерного знака, габариты — левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)Ближний свет (левая блок-фара).
F3(10A)Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)Левая противотуманная фара.
F5(30A)Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)Предохранитель прикуривателя.
F7(20A)Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)Дальний свет (правая блок-фара).
F14(10А)Правая противотуманная фара.
F15(20А)Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)Вентилятор отопителя, предохранитель печки.
F19(10А)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)Задние противотуманки, иммобилайзер, зуммер.

Назначение реле

К1не используется
К2Реле электродвигателя очистителя ветрового стекла
К3Реле-прерыватель указателей поворотов и аварийной сигнализации
К4Реле ближнего света фар
К5Реле дальнего света фар
К6Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7Реле обогрева стекла двери багажника
К8Резерв

Выносные реле(под монтажным блоком)

К1Реле противотуманок
К2Реле стеклоподъемников
К3Реле обогрева сидений
К4Реле звукового сигнала
К5Реле стартера

Монтажный блок Chevrolet Niva (Дорестайл — выпуск до 2009 года. Блок от Ваз 2110)

Описание(Дорестайл)

F1(5A)Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.F2(7.5A)Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)Дальний свет(левая фара).
F4(10A)Левая противотуманка.
F5(30A)Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)Блок управления блокировкой замков дверей.
F7(20A)Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)Реле обогрева стекла двери задка(силовая цепь).
F9(20A)Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)Резерв.
F11(5А) Задние габариты. Регулятор освещения приборов.
F12(7.5A)Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)Дальний свет(правая фара).
F14(10А)Противотуманка правая.
F15(20А)Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка.
Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов).
Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)Резерв.

Назначение реле(Дорестайл)

К1не используется
К2Реле электродвигателя очистителя ветрового стекла
К3Реле-прерыватель указателей поворотов и аварийной сигнализации
К4Реле ближнего света фар
К5Реле дальнего света фар
К6Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7Реле обогрева стекла двери багажника
К8Резерв

Выносные реле(Дорестайл)

К1Реле стеклоподъемников
К2Реле противотуманок
К3Реле звукового сигналаобогрева сидений
К4Реле привода наружных зеркал

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

Реле КСУД

Р1Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения).Р2Правый вентилятор охлаждения (высокая скорость).
Р3Левый вентилятор охлаждения.
Р4Реле электробензонасоса.
Р5Главное реле.

Предохранители КСУД

F1(50A)Cиловые цепи дополнительного реле и реле правого вентилятора.
F2(15A)Топливный насос.
F3(15A)Питание ЭБУ.
F4(50A)Левый вентилятор.
F5(15A)Цепи главного реле.

Источник: http://www.kmpnz.ru/electro_html/el_21230_fuse.html

Шевроле Нива: предохранители и блок реле

Каждый автомобиль имеет в конструкции электрические цепи, которые питают те или иные электроустройства. Шевроле Нива не является исключением и также напичкана электроникой. Периодически электрические устройства дают сбои, которые требуют устранения.

Первыми элементами, подлежащие осмотру и ремонту, являются предохранители. Помимо предохранителей также стоит произвести осмотр исправности реле.

Таким образом, сегодняшняя статья посвящена таким важным элементам электрической цепи Шевроле Нива как блок предохранителей и реле.

Если же возникает неисправность того или иного устройства в автомобиле, то в первую очередь стоит искать причину поломки именно в блоке защитных предозранителей.

Эти элементы для того и предназначены, чтобы защищать важные устройства от различных факторов: коротких замыканий, повышение тока.

Рассмотрим, какие защитные механизмы имеются в Шевике и за что они отвечают, но прежде стоит разобраться, где же найти этот блок предохранителей и реле.

Местонахождение блока реле и предохранителей

Предохранители и реле располагаются на одном блоке в авто Нива Шевроле.

Многие владельцы внедорожника Нива Шевроле при возникновении неисправности того или иного электрического узла задаются вопросом: «Где же находятся предохранители в автомобиле Шевроле Нива?» Искать его необходимо в салоне, под приборной панелью.

Если говорить точнее, то он находится со стороны водительского сидения. Но чтобы к нему подобраться, необходимо открыть крышку под панелью, которая завинчена двумя саморезами.

Чтобы на Шниве сделать расход топлива меньше нужно всего лишь…

Отвинтив их и сняв крышку можно увидеть собственно наш блок реле с защищающими изделиями. Он представляет собой пластиковое основание, на котором и находятся наши коммутационные и защитные устройства. Теперь возникает еще более важный вопрос: «А за что же отвечает каждый из этих устройств?». Для этого необходимо рассмотреть блок и описать назначение каждого из них, чем и займемся.

Схема блока и описание реле

Для возможности визуального рассмотрения используем схему автомобиля Нива Шевроле 2010 года выпуска, которая имеет вид:

Схема представлена в развернутом виде, в действительности она установлена в обратном положении, поэтому осуществляя снятие деталей, не забывайте об этом. На схеме пронумеровано каждое изделие, поэтому начнем с реле.

• К1 – Основное реле, которое отвечает за состоянием работоспособности ламп автомобиля.
• К2 – Элемент коммутации, которое контролирует за работу такого механизма автомобиля, как дворники.
• К3 – Прерывательное реле, посредством которого осуществляется работа поворотов и аварийки. При включении аварийки или поворота в салоне слышатся характерные щелчки. Щелкает это наше реле.
• К4 – Устройство коммутирования тока, питающего лампы ближнего света.
• К5 – Аналогично с К4, только для дальнего света.
• К6 – Реле дополнения. Это не запасное изделие, оно отвечает за работу зажигания автомобиля.
• К7 – Реле коммутирования тока, которое отвечает за работу обогревателя заднего стекла.
• К8 – Является запасным или резервным устройством.

Предохранителей в автомобиле Нива Шевроле гораздо больше, поэтому стоит уделить каждому особое внимание.

Защитные элементы

Собственно таковым элементом называется контакт с плавкой вставкой, которая и выполняет защитную функцию. При прохождении тока по цепи выше допустимого происходит перегорание вставки, тем самым защищая основную деталь от перегорания.

Возможен и такой вариант монтажного блока

Блок состоит из 20 предохранителей, которые отвечают за те или иные устройства. Что это за устройства, рассмотрим подробнее:

• F1 – отвечает за функционирование следующих ламп освещения в конструкции автомобиля: левые габаритные огни, приборной панели, номера, контрольная лампа на приборной панели, подкапотное освещение и дополнительный STOP-сигнал.
• F2 – обуславливает защиту левой лампы ближнего света.
• F3 – тоже, только для дальнего света. Подсветка на приборной панельке.
• F4 – запасной элемент или резервное место.
• F5 – устройство, которое защищает цепь питания стеклоподъемников передних дверей Шевроле Нивы.
• F6 – защита цепи управления блокировочного блока дверных замков. В случае невозможности открытия дверей с помощью пульта, стоит проверить этот элемент.
• F7 – защита цепи звукового сигнала и прикуривателя. Прикуриватель потребляет большой ток, поэтому необходимо устанавливать изделие с плавкой вставкой на 20А и не меньше.
• F8 – обогреватель заднего стекла.
• F9 – элемент, который отвечает за защиту цепи питания следующих устройств:
  1. – мотора стеклоочистителя заднего стекла;
  2. – переключателя очиститель/омыватель стекла;
  3. – дополнительное реле.
• F10 – резерв.
• F11 – защитный элемент ламп правых габаритов.
• F12 – отвечает за исправность ближнего света в правой фаре. Также защищает цепь питания моторедуктора гидрокорректоров света фар.
• F13- обуславливает защиту цепи питания лампы дальнего света в правой фаре.
• F14 и F15 – резервные изделия, которые рассчитаны для коммутации цепи токами не более 10 и 20 А, соответственно.
• F16 – предохранитель, отвечающий за исправность аварийной сигнализации и поворотников.
• F17 – предохранитель, обеспечивающий защиту цепи следующих устройств:
  1. – лампы STOP-сигнала;
  2. – салонной осветительной лампы;
  3. – индивидуальная подсветка;
  4. – лампа контроля исправности системы, расположенная на приборной панели, и называется «Chek».
• F18 – исправность питания цепи электромотора печки и переключателя режимов работы.
• F19 – предохранитель, который также берет на себя защиту следующих электрических цепей автомобиля Нива Шевроле:
  1. – контрольная лампа включения габаритных огней;
  2. – прерыватель указателей поворотов и аварийной сигнализации;
  3. – лампы поворотных огней;
  4. – лампа контроля дифференциала.
• F20 – резервный предохранитель, к которому можно подключить новое устройство.

Обнаружение неисправности предохранителей

Если выходит из строя какое-либо электрическое устройство, то прежде необходимо проверить предохранитель, отвечающий за цепь питания этого устройства. Для этого находим нужный предохранитель, опираясь на выше приведенную информацию, и извлекаем его из посадочного места.

Первоначально визуально осматриваем внешний вид, если дефектов не обнаружено, то стоит воспользоваться тестером. Тестер устанавливается в режим «прозвонки», а щупы накидываем на выводы предохранителя.

Исправный элемент – тестер начнет пищать, а неисправный – будет молчать. Все просто, после нахождения неисправных предохранителей, необходимо их заменить на новые, которые рассчитаны на соответствующие величины тока.

Спасибо за внимание, удачи.

Источник: https://chnivaremont.ru/elektrooborudovanie/chevrole-niva-predoxraniteli-i-blok-rele.html

Где находится предохранитель бензонасоса Нива Шевроле

В современном автомобиле каждая электрическая цепь защищена плавким предохранителем. Его задача — разрыв цепи при значительных перегрузках или коротком замыкании.

В машинах с инжекторными двигателями ситуация с электроникой ещё острее, она отвечает практически за весь процесс управления двигателем. Система питания Нива Шевроле также имеет несколько электрических цепей, защищённых предохранителями.

Одна из них — цепь питания бензонасоса. Где находится предохранитель бензонасоса, его параметры и способ замены выясним сегодня.

Где находится предохранитель бензонасоса на Ниве Шевроле?

Схема расположения предохранителя бензонасоса.

Как правило, все предохранители конструкторы пытаются собрать в едином монтажном блоке для удобства замены. Но инженеры, которые разрабатывали компоновку Нивы Шевроле, посчитали, что все предохранители и реле, защищающие систему управления двигателем должны быть собраны в одном месте.

Предохранители находятся под бардачком и фиксируются к кронштейну контроллера.

Параметры предохранителя

Предохранитель вблизи.

Предохранитель бензонасоса имеет номинал 15 А и расположен в монтажном блоке под бардачком возле большого 50-амперного реле, защищающего силовые цепи, второй слева. Реле, отвечающее за пуск бензонасоса находится в том же блоке, оно второе справа.

Если не работает бензонасос, в первую очередь проверяют предохранитель, а чтобы до него добраться, необходимо демонтировать бардачок.

Как найти предохранитель бензонасоса на Шевроле Нива

Предохранитель синего цвета.

Работа не самая благодарная, но другого выхода нет, если цепь звонится, топливный насос целый, контакты не горелые и не окисленные, дело в предохранителе. Добраться до него можно так:

1. Снимаем минусовую клемму на АКБ.
2. Крестовой отвёрткой откручиваем правый саморез крепления бардачка.
3. Слева откручиваем два самореза, которые фиксируют пластик на центральной консоли.
4. Открываем бардачок и находим ещё два винта в нижней части.
5. С внутренней стороны бардачка откручиваем ещё два самореза, фиксирующие его к центральной консоли.
6. Также изнутри откручиваем саморез верхнего крепления слева и саморез посередине вверху.
7. Откручиваем два самореза, крепящие облицовку бардачка справа.
8. Откручиваем верхнее крепление и короткой отвёрткой добираемся до самого нижнего самореза.
9. Теперь бардачок можно наклонить и раскоммутировать колодки питания включателя подсветки бардачка и самого фонаря подсветки.
10. Снимаем бардачок, перед нами — защитная крышка, под которой находится контроллер и монтажный блок.
11. Ключом на 10 откручиваем винт фиксации защитной крышки и снимаем её.

Расшифровка монтажного блока предохранителей.

Теперь мы получили доступ к монтажному блоку, в котором и находится 15-амперный предохранитель топливного насоса Нива Шевроле.

В заключении

Если предохранитель перегорел, то не спешим его менять, в первую очередь необходимо найти причину перегрузки или короткого замыкания. Для этого прозванивается вся цепь, проверяется на работоспособность электродвигатель бензонасоса, а только после этого предохранитель можно заменить на аналогичный по номиналу. Удачной всем работы и стабильной подачи топлива в форсунки!

Источник: http://carfrance.ru/gde-naxoditsya-predoxranitel-benzonasosa-niva-chevrolet/

Замена на ниве шевроле блока предохранителей

Каждый автовладелец сталкивался или столкнётся с такими проблемами как неисправность электропроводки. В первую очередь нужно проверить на ниве шевроле предохранитель.  Поэтому их следует проверять в первую очередь и на автомобиле нива, шевроле блок предохранителей, который должен находится под торпедой пластиковой.

Электросхема и их расположение

Во время того как вы эксплуатируете свой автомобиль могут проявится различные неисправности, связанные с электрооборудованием поэтому нужно понять в первую очередь почему возникла поломка.  В автомобиле нива шевроле если повышается напряжение или происходит короткое замыкание, то в первую очередь выходит из строя предохранитель.

Поэтому необходимо знать где находится и за что отвечает тот или иной элемент БП.  Данная проблема может возникнуть в любой момент и для того чтобы проблема не застала в врасплох следует всегда возить собой набор запасных элементов.

И так давайте рассмотрим где в автомобиле 2123 находится сам монтажный блок. Как писали выше он находится под торпедой где расположена панель приборов со стороны водителя.

Для того чтобы заменить неисправные элементы следует снять пластиковую панель закрывающая БП, которая держится на паре саморезах, открутить их можно при помощи отвёртки.

Ниже на картинке представлена электросхема где обозначены все компоненты вместе с монтажным реле.

Также для Вашего удобства ниже есть картинка с таблицей где указанно подробно какой и за что отвечает предохранитель.  Поэтому если вы, например, столкнулись с проблемой того что двигатель не запускается, а причиной этого может быть отсутствие работы бензонасоса, в первую очередь нужно проверить все элементы БП, и найти тот который отвечает за его функционирование.

Но также следует знать, что помимо их есть реле, которые предназначены уже для более мощного потребления напряжения, поэтому для чего они нужны можно рассмотреть в таблице ниже.

Поэтому если из строя по каким-либо причинам выходит из строя электрооборудования, то следует проверять не только всю цепь, но все релешки. Если окажется что они целые по желательно щеткой почистить само гнездо, от коррозии и загрязнений, так как довольно часто контакт плохой именно из-за ржавчины и грязи.

Замена и снятие

Часто бывает, что по разным причинам монтажный блок выходит из строя. Поэтому нужно сделать замену самого БП, иначе невозможным будет эксплуатация данного средства.

• Для замены и снятие потребуется:
• Новый МБ
• Крестовая отвертка

Инструкция по снятию

•  Снимем крестовой отверткой крышку под приборной панелью.
• Откручиваем саморез который крепит БП
•  Отсоединяем его от проводов
•  Отжимаем фиксаторы, которые держат колодки выносимого реле
• Производим демонтаж оставшихся колодок
• ИЗ самого места установки снимаем БП
•  В обратном порядке устанавливаем новый элемент

После всех манипуляций по замене остается только проверить работоспособность всех приборов и элементов.

Источник: https://expertniva.ru/elektrooborudovanie/326.html

Предохранители в Шевроле Нива

Где расположены предохранители в Шевроле Нива?
Предохранители и реле (2) находятся в блоке, крепятся на специальных кронштейнах под панелью приборов слева от рулевой колонки и закрепляются снизу крышкой.

Чтобы получить доступ в блок предохранителей Шевроле Нива, необходимо снять его крышку, отвернув саморезы.

Замена неисправных предохранителей в Шевроле Нива

Неисправный предохранитель определяется по вышедшим из строя цепям, защищаемым этим предохранителем, в соответствии с таблицей, представленной ниже. Сила тока, на которую рассчитан предохранитель указывается на его лицевой стороне, а номер предохранителя наносится на корпусе монтажного блока.

Внимание! Новый предохранитель ОБЯЗАТЕЛЬНО должен иметь ту же самую маркировку, что и вышедший из строя.

Схема размещения реле в Шевроле Нива (может отличаться от приведенной на рисунке).

Обозначение	Цепи
K1	Реле контроля исправности ламп (на автомобилях семейства ВАЗ 2123 вместо реле устанавливаются перемычки)
K2	Реле очистителя ветрового стекла
K3	Реле — прерыватель указателей поворота и аварийной сигнализации
K4	Реле включения ближнего света фар
K5	Реле включения дальнго света фар
K6	Дополнительное реле
K7	Реле включения обогрева заднего стекла
K8	Резервное реле (на автомобилях семейства ВАЗ-2123 не устанавливается)
F1	5А. Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Лампы габаритного света левого борта.
F2	7.5А. Левая фара (ближний свет)
F3	10А. Левая фара (дальний свет). Контрольная лампа дальнего света фар в комбинации приборов
F4	10А. Резервный
F5	30А. Реле электростеклоподъемников передних дверей. Электростеклоподъемники передних дверей
F6	15А. Блок управления блокировки замков дверей
F7	20А. Реле звукового сигнала. Звуковой сигнал. Прикуриватель
F8	20А. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F9	20А. Реле обогрева заднего стекла (обмотка). Дополнительное реле. Электродвигатель очистителя заднего стекла. Переключатель очистителей и омывателей ветрового и заднего стекла
F10	20А. Резервный
F11	5А. Лампы габаритного света правого борта
F12	7.5А. Правая фара (ближний свет). Моторедукторы корректоров света фар
F13	10А. Правая фара (дальний свет)
F14	10А. Резервный
F15	20А. Резервный
F16	10А. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F17	7.5А. Плафон освещения салона. Плафон индивидуальной подсветки. Лампы стоп-сигнала. Контрольная лампа неисправности системы управления двигателем
F18	25А. Переключатель электродвигателя отопителя. Электродвигатель отопителя
F19	10А. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворотов). Контролная лампа включения габаритного света в выключателе наружного освещения. Лампы указателей поворота. Контрольные лампы указателей поворота в комбинации приборов. Контрольная лампа включения дифференциала
F20	7.5А. Резервный

Источник: https://chevroletniva.com/articles-chevrolet-niva/predohraniteli-shema-i-zamena-predohraniteley.html

Замена предохранителя lada 2123 (ваз 2123)

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. Большинство электрических цепей защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Электродвигатели мотор редукторов очистителей ветрового стекла и стекла двери задка защищены автоматическими биметаллическими предохранителями многоразового действия. Мощные потребители (фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне под панелью приборов, слева от рулевой колонки. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Блок реле и предохранителей системы управления двигателем прикреплен к кронштейну контроллера.

На автомобиле с кондиционером предохранитель (10 А) и реле компрессора кондиционера установлены на левой стойке поперечины панели приборов и закрыты экраном консоли панели приборов.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства и управляемый ключом зажигания с места водителя. Проверка генератора На автомобилях устанавливают генераторы 9402.3701-01, 5112.3771 или 9402.3701-04.

Пускаем двигатель, даем ему поработать несколько минут и доводим обороты коленчатого вала двигателя до 3000 мин*1. Включаем все потребители: дальний свет фар, обогрев стекла двери багажного отделения, вентилятор отопителя и т.д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В.

Если это не так — неисправны регулятор напряжения, обмотки генератора или окислены контактные кольца ротора генератора. Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,2-14,7 В.

Для проверки регулятора напряжения, снятого с генератора подсоединяем к щеткам лампу (1-3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Для проверки обмотки ротора нужно снять щеткодержатель с регулятором напряжения. Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и ротор нужно заменить.

Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить. Осматриваем обмотки статора.

На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить. Для проверки обмоток статора нужно отсоединить выводы обмоток от выпрямительного блока.

Для проверки обрыва в обмотках подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит, в обмотке есть обрыв. Аналогично проверяем остальные обмотки.

Для проверки короткого замыкания обмотки статора на «массу» подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу». Аналогично проверяем остальные обмотки. Проверку вентилей выпрямительного блока можно выполнить на автомобиле, не снимая генератор.

«Плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к его корпусу. Тестер должен показать бесконечность. В противном случае и в блоке положительных, и в блоке отрицательных вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к выводу одной из фазных обмоток статора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных вентилей.

Для проверки замыкания в отрицательных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи — пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу». Замыкание дополнительных диодов у генераторов 9402.

3701-01 и 5112.3771 можно проверить, подключив «+» батареи через лампу к выводу «D» генератора, а «-» — к выводу одной из фазных обмоток статора. Если лампа горит, один или несколько дополнительных диодов «пробиты». Обрыв в основных вентилях определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой).

Однако это может быть также следствием обрыва или замыкания в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на выводе «D» (ниже 14 В) при средней частоте вращения ротора генератора. Выпрямительный блок при выходе из строя даже одного диода рекомендуется заменять в сборе.

Книга из серии многокрасочных иллюстрированных руководств по ремонту электрооборудования современных автомобилей. Руководство «Электрооборудование CHEVROLET NIVA» содержит подробные цветные схемы электрооборудования автомобиля (выпуска до 2009 и с 2009 года) с четырехцилиндровым двигателем рабочим объемом 1,7 л.

Кроме схем в книге представлены цветные фотографии с описанием операций по снятию и ремонту генератора и стартера, а также по замене ламп. Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО. Схема соединений монтажного блока предохранителей и реле (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): а — до 2009 года.; б — с 2009 года.

Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2123-vaz-2123.html

Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)

Сегодня мы с вами рассмотрим схему и цепи блока предохранителей популярного российского внедорожника niva chevrolet до 2009 года включительно. Затем Блок предохранителей и его схема притерпели доработки и изменения, поэтому о них будет отдельный материал.

Итак, расположение блока предохранителей Нива Шевроле одинаковое независимо от года выпуска, располагается он слева от рулевой колонки и закрывается снизу крышкой.

Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Вот так он выглядит:

На фото виден и дополнительный блок реле — его описание чуть ниже

Вот так схематично можно разрисовать расположение самих реле и предохранителей в блоке:

• Вот еще один вариант исполнения блока:
• Расшифровка предохранителей
• F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

1. F4 (10 А) — резервный предохранитель.
2. F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.
3. F6 (15 А) — блок управления блокировкой дверных замков.
4. F7 (20 А) — звуковой сигнал и его реле, прикуриватель.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.

• F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.
• F10 (20 А) — резервный предохранитель.
• F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель.

F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.

F18 (25 А) — электродвигатель печки и его переключатель.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Расшифровка реле по номерам

1. Не используется
2. Реле электродвигателя очистителя ветрового стекла
3. Реле-прерыватель указателей поворотов и аварийной сигнализации
4. Реле ближнего света фар
5. Реле дальнего света фар
6. Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
7. Реле обогрева стекла двери багажника
8. Резерв

1. Дополнительные выносные реле
2. О них мы уже упоминали, этот блок виден на фото и расположен под основным блоком:
5. Расшифровка

1. Реле стеклоподъёмников;
2. Реле противотуманных фонарей;
3. Реле звукового сигнала либо обогрева сидений;,
4. Реле привода наружных зеркал (опционально).

Вот собственно говоря и весь краткий обзор реле предохранителей Нивы Шевроле ранних годов выпуска, до 2009 года включительно, чуть позже подготовим обзор более поздних версий, напичканных более сложной электроникой. Всем удачи и поменьше поломок!

Источник: https://www.vazdriver.ru/blok_predohraniteley_niva_shevrole_s_opisaniem_do_2009_goda_vypuska.html

Chevrolet Niva | Блоки предохранителей и реле

№ предохранителя	Сила тока, А	Защищаемые цепи
1	10	Выключатель кондиционера, выключатель обогрева заднего стекла
2	10	Левая передняя лампа габаритного света, левый задний фонарь
3	10	Комбинация приборов
4	10	Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
5	10	Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
6	10	Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака
7	10	Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности
8	15	Прикуриватель
9	10	Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП
10	10	ЭБУ подушек безопасности
11	20	Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
12	15	Электродвигатель очистителя заднего стекла, блок подрулевых переключателей
13	10	Реле стартера, реле охранной сигнализации
14	—	Не используется
15	10	Блок управления системой освещения дневного движения
16	20	Выключатель обогрева левого (правого) переднего сиденья
17	10	Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
18	15	Катушка зажигания, конденсатор
19	15	Реле стеклоподъемников, выключатель стоп-сигнала
20	15	Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
21	20	Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей
22	10	Реле заднего противотуманного света
23	10	Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
24	10	Реле вентилятора салона, блок управления люком крыши
25	30	Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
26	15	Правая фара
27	10	Реле противотуманных фар
28	15	Левая фара, комбинация приборов
29	15	Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

Предохранитель кондиционера шевроле нива – АвтоТоп

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Расположение и электросхема

Для автомобилей выпущенных до 2009 года

Для автомобилей выпущенных с 2009 года

Блок предохранителей системы управления двигателем

Как сменить предохранители?

Процесс снятия и замены блока

Снятие блока предохранителей для систем управления двигателем

Особенности машин с кондиционером

Видео «Как поменять предохранители Chevrolet Niva»

Комментарии и Отзывы

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К2Предназначено для запуска системы очистки ветрового стеклаК3Указатели направления поворотов и система предупреждения об аварийной остановке автомобиляК4 и К5Активация ближнего и дальнего света соответственноК6Вспомогательные цепи (система вентиляции, очистка заднего стекла)К7Обогрев поверхности стекла на задней двериК8Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

Описание предохранителей

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

1. Открыть крышку блока.
2. Найти вышедшую из строя вставку.
3. Взять ее пинцетом и вытащить из гнезда.
4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

1. Открыть декоративную крышку блока.
2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
5. Отключить колодки электропроводки от блока.
6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
4. Вынуть ящик и отключить колодку с лампы подсветки.
5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
6. Отвернуть три 10 мм гайки крепления блока предохранителей.
7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
3. Заменить предохранитель на аналогичный.
4. Собрать детали в обратном порядке.

Фотогалерея

Видео «Как поменять предохранители Chevrolet Niva»

Еще один видеоролик замены предохранителей и реле на Шевроле Нива снят Igor Pokhabov.

Схема соединения электрических потребителей автомобиля Шевроле Нива представляет собой набор параллельно соединенных цепей, каждая из которых защищена плавким предохранителем. Такое распределение позволяет создать цепи, рассчитанные на свое номинальное значение силы тока. Для удобства все предохранители и реле выведены на единую панель. Блок предохранителей Шевроле Нива находится под центральной консолью с водительской стороны.

Назначение монтажного блока

Монтажный блок Шевроле Нива объединяет в себе панель предохранителей и реле. Чтобы добраться до него, необходимо под рулевой колонкой отвернуть саморезы крепления крышки, а затем эту крышку потянуть на себя. Назначение элементов монтажного блока зависит от года выпуска конкретной модели. В 2009 году Шевроле Нива претерпела рестайлинг, поэтому, наряду с другими изменениями, поменялись и функции защитных устройств.

Блок предохранителей до 2009 года

Изменения 2009 года претерпел не столько внешний вид панели, сколько назначение предохранителей. В моделях, выпускаемых до рестайлинга взаимное расположение всех электрических элементов имело вид:

Каждое защитное устройство обеспечивает целостность отдельной цепи, состоящей из одного или нескольких потребителей.

Предохранитель

(сила тока, А)

Защищаемые цепиF1 (5 A)Лампы подсветки. Плафон освещения багажника. Подкапотная лампа. Лампы освещения номерного знака. Лампы передних габаритных огнейF2 (7,5 A)Лампа ближнего света (левая фара). Электрокорректор света фар. Моторедуктор корректораF3 (10 A)Лампа дальнего света (левая фара)F4 (10 A)Левая противотуманная фараF5 (30 A)Реле электростеклоподъемников. ЭлектростеклоподъемникиF6 (15 A)Блок управления электроблокировкой дверейF7 (20 A)Прикуриватель. Реле звукового сигнала. Звуковой сигналF8 ( 20 A)Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стеклаF9 (20 A)Лампа освещения вещевого ящика. Реле очистителя ветрового стекла. Переключатель очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Реле фароочистителя (контакты). Электродвигатели фароочистителей. Электродвигатель фаросмывателяF10РезервF11 (5 A)Лампа задних габаритных огней. Регулятор освещения приборовF12 (7,5 A)Лампа ближнего света (правая фара). Моторедуктор корректора (правая фара)F13 (10 A)Лампа дальнего света (правая фара)F14 (10 A)Правая противотуманная фараF15 (20 A)Блок управления наружными зеркалами. Моторедукторы управления наружными зеркаламиF16 (10 A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)F17 (7,5 A)Плафон индивидуальной подсветки. Контрольная лампа иммобилизатора. Лампы стоп-сигнала. Дополнительный сигнал торможения. Плафон освещения салонаF18 (25 A)Лампы света заднего хода. Электровентилятор отопителя. Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла (обмотка). Реле очистителя заднего стекла. Электродвигатель очистителя заднего стекла. Электродвигатель омывателя заднего стекла. Блок управления блокировкой дверейF19 (10 A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Приборы. Контрольная лампа включения блокировки дифференциалаF20Задние противотуманные фонари

Блок предохранителей после 2009 года

С 2009 года изменился внешний вид монтажного блока и взаимного расположения на нем всех его составляющих. Изменился внешний вид реле и их назначение.

Изменилось и назначение защитных элементов, которые установленных на одной и той же позиции.

Предохранитель (сила тока, А)	Защищаемые цепи
F1 (5 A)	Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
F2 (7,5 A)	Лампа ближнего света (левая блок-фара)
F3 (10 A)	Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
F4 (10 A)	Левая противотуманная фара
F5 (30 A)	Реле электростеклоподъемников, электростеклоподъемники передних дверей
F6 (15 A)	Прикуриватель
F7 (20 A)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
F8 ( 25 A)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
F9 (20 A)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
F10 (20 A)	Блок дистанционного управления электропакетом (блокировка дверей)
F11 (5 A)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
F12 (7,5 A)	Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
F13 (10 A)	Лампа дальнего света (правая блок-фара)
F14 (10 A)	Правая противотуманная фара
F15 (20 A)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
F16 (10 A)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
F17 (7,5 A)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
F18 (25 A)	Вентилятор отопителя
F19 (10 A)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
F20 (7,5 A)	Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Причины выхода из строя предохранителей

Каждый элемент рассчитан на определенную силу тока. Его значение написано на корпусе, но для удобства цвета корпуса соответствуют определенным значениям.

• Коричневый – 7,5 А
• Красный – 10 А;
• Синий – 15 А
• Желтый – 20 А;
• Белый – 25 А.

При превышении допустимого значения силы тока плавкий предохранитель перегорает, и цепь размыкается. Таким образом, предотвращается выход из строя потребителя. Причиной увеличения силы тока может служить повышение нагрузки цепи или короткое замыкание. При этом общее сопротивление цепи уменьшается, а сила тока увеличивается.

Замена предохранителей

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Ни в коем случае нельзя вместо предохранителя использовать жучки, так как они могут не перегореть при повышении силы тока, что приведет к перегреву и возгоранию проводки.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Где расположены предохранители в Шевроле Нива?
Предохранители и реле (2) находятся в блоке, крепятся на специальных кронштейнах под панелью приборов слева от рулевой колонки и закрепляются снизу крышкой.
Чтобы получить доступ в блок предохранителей Шевроле Нива, необходимо снять его крышку, отвернув саморезы.

Замена неисправных предохранителей в Шевроле Нива

Неисправный предохранитель определяется по вышедшим из строя цепям, защищаемым этим предохранителем, в соответствии с таблицей, представленной ниже. Сила тока, на которую рассчитан предохранитель указывается на его лицевой стороне, а номер предохранителя наносится на корпусе монтажного блока.

Внимание! Новый предохранитель ОБЯЗАТЕЛЬНО должен иметь ту же самую маркировку, что и вышедший из строя.

Схема размещения реле в Шевроле Нива (может отличаться от приведенной на рисунке).

Блоки предохранителей и реле Нива Шевролет

Монтажный блок предохранителей и реле

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Рис. 1. Монтажный блок

Рис. 2. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)

Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки.

Схема внутренних соединений монтажного блока представлена на рис. 2.

Замена предохранителей и реле

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей. Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой.

Это может привести к повреждению электрических приборов и даже к пожару.

1. Выверните два винта крепления крышки блока предохранителей

2. Снимите крышку и с помощью пластмассового пинцета, находящегося в блоке

3. …выньте предохранитель

4. Для замены реле выньте его из блока предохранителей и реле

 5. Устанавливайте новые предохранители и реле в порядке, обратном снятию.

Снятие и установка блока предохранителей и реле

1. Выверните два винта и снимите крышку блока предохранителей и реле.

2. Выверните винты крепления блока.

3. Отведите блок вниз таким образом, чтобы получить доступ к колодкам

4. Отсоедините колодки с проводами, предварительно промаркировав проводов

5. Подденьте отверткой и снимите колодку дополнительного разгрузочного реле с блока

6. Снимите блок предохранителей и реле с автомобиля

7. Устанавливайте блок предохранителей и реле в порядке, обратном снятию.

Блок реле и предохранителей системы впрыска

Блок реле и предохранителей системы впрыска расположен под панелью приборов в районе ног пассажира.

Не допускается замена перегоревшего предохранителя предохранителем другого номинала или самодельной перемычкой.

Предохранители монтажного блока в салоне автомобиля

Обозначение Ток (А) Защищаемые элементы

F1 (5) Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

F2 (7,5) Лампа ближнего света (левая блок-фара)

F3(10) Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

F4(10) Левая противотуманная фара

F5(30) Реле электростеклоподъемников, электростеклоподъемники передних дверей

F6(15) Прикуриватель

F7(20) Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

F8(25) Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

F9(20) Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

F10(20) Блок дистанционного управления электропакетом (блокировка дверей)

F11(5) Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

F12(7,5) Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

F13(10) Лампа дальнего света (правая блок-фара)

F14(10) Правая противотуманная фара

F15(20) Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

F16(10) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17(7,5) Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

F18(25) Вентилятор отопителя

F19(10) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

F20(7,5)  Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Предохранители электровентиляторов системы охлаждения

Предохранители электровентиляторов системы охлаждения находятся в блоке предохранителей и реле системы впрыска.

1. Для замены предохранителей снимите крышку блока предохранителей

2. Выньте левый и..

3….правый предохранители.

4. Осмотрите и замените перегоревшие предохранители.

Блок предохранителей АБС (для моделей с ABS)

Блок предохранителей АБС находится в моторном отсеке на кронштейне рядом с аккумулятором

40А – Электродвигатель возвратного насоса гидроагрегата АБС

25 А – Электромагнитные клапаны гидроагрегата АБС

5А – Электронный блок управления гидроагрегата АБС

Чтобы поменять предохранители, отжимаем фиксатор крышки блока предохранителей АБС

Открываем крышку блока и заменяем предохранитель

Блок предохранителей шевроле нива где находится

Блок предохранителей Шевроле Нива. Подробное описание.

Автор: Макеев Василий

Чтение статьи займёт: 3 минуты

Схема соединения электрических потребителей автомобиля Шевроле Нива представляет собой набор параллельно соединенных цепей, каждая из которых защищена плавким предохранителем. Такое распределение позволяет создать цепи, рассчитанные на свое номинальное значение силы тока. Для удобства все предохранители и реле выведены на единую панель. Блок предохранителей Шевроле Нива находится под центральной консолью с водительской стороны.

Назначение монтажного блока

Монтажный блок Шевроле Нива объединяет в себе панель предохранителей и реле. Чтобы добраться до него, необходимо под рулевой колонкой отвернуть саморезы крепления крышки, а затем эту крышку потянуть на себя. Назначение элементов монтажного блока зависит от года выпуска конкретной модели. В 2009 году Шевроле Нива претерпела рестайлинг, поэтому, наряду с другими изменениями, поменялись и функции защитных устройств.

Блок предохранителей до 2009 года

Изменения 2009 года претерпел не столько внешний вид панели, сколько назначение предохранителей. В моделях, выпускаемых до рестайлинга взаимное расположение всех электрических элементов имело вид:

Каждое защитное устройство обеспечивает целостность отдельной цепи, состоящей из одного или нескольких потребителей.

Предохранитель (сила тока, А)	Защищаемые цепи
F1 (5 A)	Лампы подсветки. Плафон освещения багажника. Подкапотная лампа. Лампы освещения номерного знака. Лампы передних габаритных огней
F2 (7,5 A)	Лампа ближнего света (левая фара). Электрокорректор света фар. Моторедуктор корректора
F3 (10 A)	Лампа дальнего света (левая фара)
F4 (10 A)	Левая противотуманная фара
F5 (30 A)	Реле электростеклоподъемников. Электростеклоподъемники
F6 (15 A)	Блок управления электроблокировкой дверей
F7 (20 A)	Прикуриватель. Реле звукового сигнала. Звуковой сигнал
F8 ( 20 A)	Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F9 (20 A)	Лампа освещения вещевого ящика. Реле очистителя ветрового стекла. Переключатель очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Реле фароочистителя (контакты). Электродвигатели фароочистителей. Электродвигатель фаросмывателя
F10	Резерв
F11 (5 A)	Лампа задних габаритных огней. Регулятор освещения приборов
F12 (7,5 A)	Лампа ближнего света (правая фара). Моторедуктор корректора (правая фара)
F13 (10 A)	Лампа дальнего света (правая фара)
F14 (10 A)	Правая противотуманная фара
F15 (20 A)	Блок управления наружными зеркалами. Моторедукторы управления наружными зеркалами
F16 (10 A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F17 (7,5 A)	Плафон индивидуальной подсветки. Контрольная лампа иммобилизатора. Лампы стоп-сигнала. Дополнительный сигнал торможения. Плафон освещения салона
F18 (25 A)	Лампы света заднего хода. Электровентилятор отопителя. Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла (обмотка). Реле очистителя заднего стекла. Электродвигатель очистителя заднего стекла. Электродвигатель омывателя заднего стекла. Блок управления блокировкой дверей
F19 (10 A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Приборы. Контрольная лампа включения блокировки дифференциала
F20	Задние противотуманные фонари



Блок предохранителей после 2009 года

С 2009 года изменился внешний вид монтажного блока и взаимного расположения на нем всех его составляющих. Изменился внешний вид реле и их назначение.



Изменилось и назначение защитных элементов, которые установленных на одной и той же позиции.

Предохранитель (сила тока, А)	Защищаемые цепи
F1 (5 A)	Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
F2 (7,5 A)	Лампа ближнего света (левая блок-фара)
F3 (10 A)	Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
F4 (10 A)	Левая противотуманная фара
F5 (30 A)	Реле электростеклоподъемников, электростеклоподъемники передних дверей
F6 (15 A)	Прикуриватель
F7 (20 A)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
F8 ( 25 A)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
F9 (20 A)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
F10 (20 A)	Блок дистанционного управления электропакетом (блокировка дверей)
F11 (5 A)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
F12 (7,5 A)	Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
F13 (10 A)	Лампа дальнего света (правая блок-фара)
F14 (10 A)	Правая противотуманная фара
F15 (20 A)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
F16 (10 A)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
F17 (7,5 A)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
F18 (25 A)	Вентилятор отопителя
F19 (10 A)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
F20 (7,5 A)	Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Причины выхода из строя предохранителей

Каждый элемент рассчитан на определенную силу тока. Его значение написано на корпусе, но для удобства цвета корпуса соответствуют определенным значениям.

• Коричневый – 7,5 А
• Красный – 10 А;
• Синий – 15 А
• Желтый – 20 А;
• Белый – 25 А.

При превышении допустимого значения силы тока плавкий предохранитель перегорает, и цепь размыкается. Таким образом, предотвращается выход из строя потребителя. Причиной увеличения силы тока может служить повышение нагрузки цепи или короткое замыкание. При этом общее сопротивление цепи уменьшается, а сила тока увеличивается.

Замена предохранителей

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Ни в коем случае нельзя вместо предохранителя использовать жучки, так как они могут не перегореть при повышении силы тока, что приведет к перегреву и возгоранию проводки.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Chevrolet HHR (2010) — схема предохранителей

Все об автомобилях

перейти к содержанию

Поиск

.

My Truck — это двухколесный привод V8 с автоматическим …

Блок предохранителей в панели приборов. Блок предохранителей панели приборов расположен под панелью приборов со стороны водителя слева от рулевой колонки, за крышкой. Чтобы определить компоненты блока предохранителей на панели приборов, см. Рисунок. (См. Схемы ниже)

Вот руководство по проверке предохранителей

https://www.2carpros.com/articles/how-to-check-a-car-fuse

1- Предохранитель и автоматический выключатель Идентификация — Stop / Haz 20 Amp (желтый):
Переключатель Stop / TCC, аварийный световой сигнал, напоминание о ремне безопасности, стоп-сигналы, CHMSL (центральный верхний стоп-сигнал)

2-Т-корпус (не используется): раздаточная коробка

3-CTSY 20 ампер (желтый): вспомогательные фонари, груз Лампа, освещение перчаточного ящика, электрические зеркала, купольные лампы / лампы для чтения, косметические зеркала

4 — Манометры 10 А (красный): реле DRL, зуммер модуля DRL, переключатель фар, бесключевой доступ, комбинация приборов, модуль низкого уровня охлаждающей жидкости, центр комфорта Электромагнитное зеркало заднего вида с компасом

5 — RR HVAC 10 Amp (красный): RR HVAC Controls

6 — Cruise 10 Amp (Red): Cruise Module, переключатель активатора круиза

7 — AUX PWR 25 Amp (Clear) : Розетки (2)

8 — Кривошип на 10 А (красный): Дизельный топливный насос, DERM ECM (подушка безопасности), PCM

9 — Парковочные фары 20 А (желтый): Фонарь освещения номерного знака, стояночные фонари, задние фонари , Лампа пепельницы, освещение дверного переключателя, предупреждение о включении фар, реле противотуманных фар боковых габаритных огней, габаритные огни, подсветка обогревателя и кондиционера

9000 2 10 — Подушка безопасности 10 А (красный): DERM (Подушка безопасности)

11 — Стеклоочиститель 25 А (прозрачный): Омыватель / стеклоочиститель

12 — HTR-A / C 25 А (прозрачный): L, Ml, Вентилятор M2, контрольная лампа HVAC, компрессор кондиционера, исполнительный механизм режима / температуры / воздуха на входе, реле высокого давления, раздаточная коробка

13 — CIG LTR 20 А (желтый): прикуриватель, усилитель мощности, реле дверного замка, поясничное питание Сиденье, заднее подъемное стекло

14 — ILLUM 10 Amp (красный): контрольная лампа полного привода, комбинация, органы управления HVAC, модуль звуковой сигнализации, радиоосвещение, переключатели на приборной панели, органы управления HVAC на заднем сиденье

15 — DRL-FOG 20 Amp (желтый ): Реле ДХО, противотуманные фары

16 — Поверните B / U 20 ампер (желтый): передний поворот, задний поворот, поворот прицепа, задние фонари, BTSI (блокировка переключения тормоза / переключения передач), соленоид

17 — Радио 10 Усилитель (красный): радио (IGN)

18 — Тормоз 10 ампер (красный): DRAG, 4WAL / PCM, ABS, Cruise

19 — Радио 10 ампер (красный): Радио (BATT)

20 — Acc / Ign 10 Amp (красный): PRNDL, Auto Transmissio n, спидометр, контрольные датчики, контрольные приборы

21 — не используется

22 — не используется

23 — не используется

24 — 4WD 25 А (прозрачный): модели 4X4 — привод переднего моста, индикаторная лампа 4WD, TP2 Реле, счетчик моточасов (опция 7Y4) A — PWR AGCY 20 Amp — C / K Reg.& Внеш. Кабина (автоматический выключатель): замок двери с электроприводом, 6-позиционное сиденье с электроприводом, модуль бесключевого доступа 30 А — C / K Кабина экипажа (автоматический выключатель): замок двери с электроприводом, 6-позиционное сиденье с электроприводом, модуль бесключевого доступа B — PWR WDOS: 20 А — К / К Рег. & Внеш. Кабина (автоматический выключатель): электрические стеклоподъемники, 30 А — C / K Кабина экипажа (автоматический выключатель): электрические стеклоподъемники

ЦЕНТР РЕЛЕ / ПРЕДОХРАНИТЕЛЕЙ ПОД КАПОТОМ ПРЕДУПРЕЖДЕНИЕ: Всегда отсоединяйте кабель заземления аккумуляторной батареи перед обслуживанием «сильноточных предохранителей. • Сильноточные предохранители рекомендуется заменять квалифицированным специалистом.Чтобы определить компоненты блока предохранителей на панели приборов, см. Рисунок. См. Рис. 2. Рис. 2: Идентификация центра предохранителей / реле под капотом Предоставлено GENERAL MOTORS CORP.

Идентификация предохранителей и реле — запасные

2 — STOP Макс. Предохранитель 30 А (зеленый) Стоп-сигналы

3 — Максимальный предохранитель 50 А переменного тока (Красный) Реле вентилятора высокого давления, реле заднего вентилятора

4 — Предохранитель ABS на 60 А (синий) Модуль ABS

5 — Предохранитель на 50 А макс. (Красный) Переключатель IGN B на 50 А, переход к шине блока предохранителей

6 — IGN A, макс. Предохранитель 40 А (желтый) Выключатель IGN A, переход к шине блока предохранителей

7 — АККУМУЛЯТОР, предохранитель макс. На 50 А (красный) Батарея, шина блока предохранителей

8 — ОСВЕЩЕНИЕ, макс. предохранитель (красный) Переключатель света фар и панели, противотуманные фары, вспомогательное освещение

9 — 30 А (зеленый)

10 — 30 А (зеленый)

11 — 10 А (красный) Запасной

12 — 20 А ( Желтый) Запасной

13-30 А (Зеленый) Запасной

14 — Не используется

15 — Компрессор кондиционера 10 А (Красный) SW Давление кондиционера на муфту кондиционера

16 — HORN 20 ампер (желтый) звуковой сигнал, лампы под капотом

17 — ECM B Топливный насос 20 ампер (желтый), PCM

18 — не используется

19 — AUX FAN 30 ампер (зеленый) Aux.Вентилятор

20 — RR- DEFOG 30 Amp (зеленый) RR DEFOG

21 — ENG 120 Amp (желтый) IGN A Переключатель нагрузки двигателя, EGR, продувки адсорбера EVRV Соленоид холостого хода, датчик подогрева 02, подогреватель топлива, датчик воды

22 — ECM, 120 А (желтый) Форсунка № 1, Форсунка № 2, PCM

23 — Топливный соленоид FUEL SOL 20 А (желтый) (только для дизельного двигателя)

24 — Не используется

25 — Не используется

26 — IGN E 10 А (красный) Катушка реле вспомогательного вентилятора, модуль горячего топлива

27 — Не используется

28 — Не используется

29 — ЗАГЛЯДЫЕ СВЕЧИ 10 А (красные) Свечи накаливания (только для дизельного двигателя)

30 — Не используется

31 — Не используется

32 — Не используется A — 30 А B — 30 А UY1, UY7 Проводка кемпера / прицепа C — Реле стоп-сигнала D — Реле звукового сигнала E — Реле вспомогательного вентилятора F — A / C Реле G — реле топливного насоса

УДОБНЫЙ ЦЕНТР Рис.3: Комфортный центр Предоставлено GENERAL MOTORS CORP. Идентификация предохранителей и автоматических выключателей A — Реле противотуманных фар B — Реле DRL (дневных ходовых огней) C — аварийной сигнальной лампочки D — Звуковой сигнал

Изображения (нажмите, чтобы увеличить)

СПОНСОРНЫЕ ССЫЛКИ

Среда, 17 февраля 2010 г., 10:34

.

Где в моей машине находится блок предохранителей? Я имею …

Расположение предохранителей в панели предохранителей

Цвета предохранителей
30 А — зеленый
25 А — белый
20 А — желтый
15 А — синий
10 А — красный
7,5 А — коричневый
5 А — бежевый
3 А — фиолетовый

Блок предохранителей в панели предохранителей, за комбинацией приборов, слева
Расположение предохранителей в панели предохранителей

Предохранители от S24 до S44 обозначены дополнительным префиксом 2 на схеме подключения.

Пример: Предохранитель S40 на панели предохранителей обозначен как S240 на электрической схеме.

Предохранители:
1 — Подогрев форсунок омывателя, обогрев наружных зеркал 10А
2 — Система указателей поворота 10А
3 — Подсветка 5А
4 — Фонарь освещения номерного знака 5А
5 — Система комфорта 7.5A
6 — Центральный замок 5А
7 — Фонари заднего хода 10А
8 — Телефонная система 5А
9 — АБС ​​5А
10 — Управление двигателем, бензин 10А
11 — Комбинация приборов, блокировка переключения передач 5А
12 — B + (положительное напряжение аккумулятора) для DLC 7.5А
13 — Стоп-сигналы 10А
14 — Освещение салона, с центральным замком 10А
— Подсветка салона, только 5А
15 — Комбинация приборов АКПП 5А
16 — Муфта кондиционера, электрический водяной насос 10А
17 — Обогреватель дверного замка 7.5А
18 — Фара правая, дальний свет 10А
19 — Левая фара, дальний свет 10А
20 — Фара правая, ближний свет 15А
21 — Левая фара, ближний свет 15А
22 — Габаритные огни правый 5А
23 — Габаритные огни левый 5А
24 — Стеклоочиститель, насос омывателя 20А
25 — Приточный вентилятор, кондиционер 25А
26 — Обогрев заднего стекла 25А
27 — Дневные ходовые огни 10А
28 — Топливный насос (ТНВД) 15А
29 — Управление двигателем, бензин 15А
— Управление двигателем, дизель 10А
30 — Люк 20А
31 — АКПП 20А
32 — Управление двигателем, форсунки, бензин 10А
— Управление двигателем, форсунки, дизель 15А
33 — Омыватель фар 20А
34 — Блок управления двигателем 10А
35 — Розетка прицепная 30А
36 — Противотуманные фары 15А
37 — Радиосистема 10А
38 — Освещение багажного отделения, центральный замок 15А
39 — Система аварийной сигнализации 15А
40 — Двойной рог 20A
41 — Прикуриватель, розетки 12В 15А
42 — Радиосистема 25А
43 — Блок управления двигателем 10А
44 — Подогрев сидений 15A

Панель предохранителей находится за крышкой на торцевой панели со стороны водителя приборной панели (приборной панели).См. Ниже:

https://www.2carpros.com/articles/how-to-check-a-car-fuse

Пожалуйста, дайте нам знать, если вам нужно что-то еще для решения проблемы.

СПОНСИРУЕМЫЕ ССЫЛКИ

среда, 4 декабря 2019 г., 20:36 (Объединено)

.

Chevrolet Impala (2006-2013) — схема предохранителей

Все об автомобилях

перейти к содержанию

Поиск

.

Блок предохранителей Шевроле Нива. Подробное описание.

Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом.

К тому же перегорание проводника сопровождается повышением температуры.

На пластиковом корпусе остаются следы теплового воздействия. Если нет опыта, лучше обратиться в автосервис. F7 20 А — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться.

Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.

Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём.

F8 20 А — элемент и реле обогрева заднего стекла контакты. Аналогично реле К7. F9 20 А — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей. F10 20 А — резервный предохранитель.

F11 5 А — лампы правых габаритных огней. F12 7,5 А — ближний свет в правой фаре, моторедукторы корректоров света фар.

F13 10 А — дальний свет в правой фаре. На фото виден и дополнительный блок реле — его описание чуть ниже.

ваз 2123 шевроле нива блок предохранителей Вот так схематично можно разрисовать расположение самих реле и предохранителей в блоке: Вот еще один вариант исполнения блока: Расшифровка предохранителей F1 5 А — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. F2 7,5 А — ближний свет в левой фаре.

Аналогично реле К4.

Предохранители и реле

F3 10 А — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5. F4 10 А — резервный предохранитель.

монтажный блок нива шевроле схема · GitHub

монтажный блок нива шевроле схема · GitHub

Instantly share code, notes, and snippets.

монтажный блок нива шевроле схема

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123. Монтажный блок с предохранителями (1). Схема соединений монтажного блока 2123 Шевроле Нива.. А уже блок выдаёт 12В на лампы задних. Чтобы получить доступ в блок предохранителей Шевроле Нива,. Схема размещения реле в. Монтажный блок.. Блок управления системы блокировки замков дверей.. схема нива шевроле. Шевроле нива схема. Схема электрооборудования Шевроле Нива. 25 — монтажный блок;. Схема электрооборудования Шевроле Нива 2123, схема niva. Монтажный блок.. (Шевроле Нива). 11/4/2011 · Монтажный блок Chevrolet Niva:. (новая Нива-Шевроле выпуска март 2010 г). Эта схема для дорестайла. Блок монтажный (11, 12, 13, 30) Chevrolet Niva 1.7. Схема, цены и. Шевроле Нива не является. цепи Шевроле Нива как блок. Схема блока и. Электрическая схема автомобиля. схема автомобиля Шевроле Нива.. монтажный блок;. Клуб владельцев и любителей автомобиля Шевроле Нива. монтажный блок. схема же. … где находится монтажный блок. Схема блока реле над педалью. монтажный блок нива. Схема и расположение блока. Блок предохранителей. Блок предохранителей Нива Шевроле; Нива шевроле схема. шевроле нива 2123 1 Монтажный блок с. Схема. Схема проводки электрооборудования Шевроле Нива: 1. монтажный блок; 26. Блок предохранителей Шевроле Нива. Монтажный блок. Нива Шевроле. Нива Шевроле; Схема. Мануал по Шевроле Нива 1-го поколения. 9.2.1 Монтажный блок. Схема соединений. … шевроле нива (Chevrolet Niva)Схема электрооборудования шевроле нива. монтажный блок;. Клуб владельцев и любителей автомобиля Шевроле Нива. схема. монтажный блок; 2. … (Шевроле Нива). Монтажный блок предохранителей и. Схема соединений монтажного. Монтажный блок с. Схема размещения реле и предохранителей. Шевроле Нива 2016. Монтажный блок. Рис. 2. Рис. 3. Схема соединений монтажного блока. Нива Шевроле; Схема электрооборудования Шевроле Нива (Chevrolet. 1 — правая блок. 25 — монтажный блок;. Схема монтажный блок ваз 2109 инжектор схема блока предохранителей шевроле. шевроле нива. Chevrolet niva электрооборудование монтажный блок схема. шевроле нива схема. Нива шевроле схема. Монтажный блок предохранителей и реле большинство цепей питания. Многие владельцы автомобиля Шевроле Нива. схема. 25 — монтажный блок;. Главная › Монтажный блок нива шевроле схема . Монтажный блок нива. Схема подключения. Монтажный блок с. Шевролет Нива. Схема электронного. Шевроле Шевроле Нива.. Монтажный блок предохранителей и. Схема соединений монтажного.Электросхема Шевроле Нива ВАЗ-2123.. комбинация приборов; 37 – монтажный блок; 38. Схема. 25 Монтажный блок.. Схема электрических соединений жгута переднего Шевроле Нива. Схема. Схема соединений. Монтажный блок предохранителей и реле в. Где находится монтажный блок. На внутреннюю сторону ящика нанесена схема. Нива шевроле; Предохранители и реле Шевроле Нива. Монтажный блок. Схема соединений. Нива шевроле схема предохранителей. и реле 2 крепится на монтажный блок chevrolet niva. Шевроле Нива (ВАЗ 2123). заменить монтажный блок ВАЗ 2108 старого. Схема соединений. Блок монтажный без реле с. Схема установки. Мануал по Шевроле Нива 1-го поколения. Схема электрооборудования. монтажный блок; 26. Схема электрооборудования форд скорпио 1995 Монтажный блок. в шевроле нива схема. … ru/i404/1402/6c/bc7bbd153e3c.jpg Схема. Шевроле Нива (Chevrolet Niva. монтажный блок; 26. Как снять блок реле и предохранителей Нива Шевроле;. Нива Шевроле; Монтажный блок. Шеви нива монтажный блок схема Монтажный блок chevrolet niva расположение реле и. Обозначения к электрической схеме автомобиля Шевроле Нива. монтажный блок;. Схема. Монтажный блок предохранителей и реле в моторном отсеке:. Схема источников. Электрооборудование / Монтажный блок.. (на автомобилях семейства Шевроле-Нива. Схема. Монтажный блок предохранителей и реле .. Монтажный блок. Рис. 2. Схема соединений. Нива. Нива Шевроле (Ваз. 13 — монтажный блок предохранителей. Схема соединений заднего. ВАЗ Нива Шевролет Принципиальная электрическая схема автомобиля ВАЗ. 25 — монтажный блок;

You can’t perform that action at this time. You signed in with another tab or window. Reload to refresh your session. You signed out in another tab or window. Reload to refresh your session. Схема предохранителей на

Лада Нива »Схема предохранителей

Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.

№	А	Защищенные цепи
1	16	Внутренние фонари, Звуковые сигналы, Патрон контрольной лампы, Прикуриватель, Лампы стоп-сигнала
2	8	Стеклоочиститель и его реле, Электродвигатель обогревателя, Электродвигатель омывателя лобового стекла, Реле стеклоочистителя и омывателя (при не нажатой кнопке переключателя стеклоочистителя и омывателя фар), Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3	8	л.H. фара (дальний свет) и контрольная лампа
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левый габаритный свет (габаритный свет), Контрольная лампа габаритного света, Р.Задний фонарь (габаритный свет), Фонарь правого номерного знака
8	8	Правый габаритный свет (габаритный свет), Левый фонарь номерного знака, Фонарь прикуривателя, Левый задний фонарь (габаритный свет), Приборные фонари
9	8	Манометр и контрольная лампа давления масла, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой низкого уровня топлива, Контрольная лампа стояночного тормоза, Контрольная лампа низкого уровня тормозной жидкости, Указатели поворота и контрольная лампа, Предупреждение о воздушной заслонке карбюратора лампа, Контрольная лампа отсутствия заряда аккумулятора, Запорный клапан карбюратора, Тахометр, Задний фонарь (задний фонарь), Контрольная лампа блокировки дифференциала
10	8	Регулятор напряжения, Обмотка возбуждения генератора
11	–	–
12	8	Стеклоочиститель и омыватель фар (при нажатой кнопке управления), Электродвигатель омывателя фар, Электродвигатели очистителя фар при запуске и при прохождении щеток стеклоочистителя через исходное положение.
13	–	–
14	–	–
15	–	–
16	8	Выключатель сигнала бедствия и указатели поворота в режиме бедствия

Схема блока предохранителей Chevrolet Trax (2018-2020 ..)

В данной статье мы рассматриваем Chevrolet Trax первого поколения после фейслифтинга, доступного с 2018 года по настоящее время.Здесь вы найдете схемы блоков предохранителей Chevrolet Trax 2018, 2019 и 2020, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

Посмотреть другие Chevrolet Trax:

Схема предохранителей Chevrolet Trax 2018-2020 ..

---

Предохранители прикуривателя (розетки) в Chevrolet Trax — это предохранители F21 и F22 в блоке предохранителей панели приборов.

---

Блок предохранителей в салоне

Расположение блока предохранителей

Панель предохранителей расположена на стороне водителя на панели приборов, за вещевым ящиком. Чтобы снять вещевой отсек, откройте отсек и вытащите его.

Схема блока предохранителей

Назначение предохранителей и реле в панели приборов

Предохранители	Описание
F1	Модуль управления кузовным оборудованием 1
F2	Блок управления кузовным оборудованием 2
F3	Блок управления кузовным оборудованием 3
F4	Блок управления кузовным оборудованием 4
F5	Блок управления кузовным оборудованием 5
F6	Блок управления кузовом 6
F7	Блок управления кузовным оборудованием 7
F8	Блок управления кузовным оборудованием 8
F9	Выключатель зажигания с дискретной логикой
F10	Батарея модуля диагностики
F11	Разъем канала передачи данных
F12	Модуль HVAC / ICS
F13	Реле подъемной двери
F14	Модуль центрального затвора
F15	Предупреждение о выезде с полосы движения / GENTEX
F16	—
F17	Электрический замок рулевой колонки
F18	Модуль помощи при парковке / Предупреждение о боковой слепой зоне
F19	Блок управления кузовным оборудованием / Контроль регулируемого напряжения
F20	Часовая пружина
F21	Кондиционер / Дополнительная сетевая розетка / PRNDM
F22	Вспомогательная розетка / постоянный ток спереди
F23	HVAC / MDL / ICS
F24	—
F25	Модуль OnStar / Eraglonass
F26	2018: Рулевое колесо с подогревом. 2019-2020: Электрический вакуумный насос
F27	Комбинация приборов / Дополнительный обогреватель / Дополнительный дисплей виртуального изображения
F28	Прицеп корма 2
F29	Информационно-развлекательная система
F30	постоянный ток 400 Вт постоянный ток
F31	Батарея модуля комбинации приборов
F32	Аудиомодуль в серебряной коробке / навигация
F33	Прицеп корма 1
F34	Пассивный вход / Пассивный запуск
Предохранители Midi
M01	Положительный температурный коэффициент
Предохранители S / B
S / B01	Пассажирское сиденье с электроприводом 1
S / B02	2018: Не используется. 2019-2020: Охлаждение силового агрегата — 2
S / B03	Передние электрические стеклоподъемники
S / B04	Задние электрические стеклоподъемники
S / B05	Реле логистического режима / DC 400 Вт
S / B06	Сиденье водителя с электроприводом
S / B07	—
S / B08	Интерфейсный модуль прицепа
Автоматический выключатель
CB1	–
Реле
RLY01	Вспомогательное оборудование / Сохраненное вспомогательное питание
RLY02	Откидной борт
RLY03	—
RLY04	Воздуходувка
RLY05	Логистический режим

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Чтобы снять крышку блока предохранителей, сожмите зажим и поднимите его.

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке

№	Описание
Мини-предохранители
1	Люк
2	Переключатель наружных зеркал заднего вида / Электрический стеклоподъемник со стороны водителя / Датчик дождя / Универсальный механизм открывания гаражных ворот
3	Соленоид вентиляции адсорбера
4	–
5	Клапан электронного модуля управления тормозами
6	Интеллектуальный датчик аккумуляторной батареи
7	Электрозамок рулевой колонки
8	Модуль управления коробкой передач / FICM
9	Модуль автоматического определения присутствия
10	Выключатель регулировки положения фар / Электродвигатель регулировки положения фар / Камера заднего вида / Внутреннее зеркало заднего вида
11	Задний дворник
12	Обогрев заднего стекла
13	Поясничный выключатель питания
14	Обогреватель наружных зеркал заднего вида
15	Модуль управления топливной системой batterv
16	Модуль подогрева сиденья / Модуль памяти
17	TIM DC преобразователь постоянного тока / модуль управления топливной системой RC / модуль компаса
18	Модуль управления двигателем RC / Модуль управления коробкой передач RC / FICM RC
19	Топливный насос
20	–
21	Реле вентилятора (вспомогательный BEC)
22	–
23	Катушка зажигания / катушка инжектора
24	Насос омывателя
25	Автоматическое регулирование угла наклона фар
26	EMS Var 1
27	–
28	–
29	Модуль управления двигателем трансмиссия / зажигание 1 / зажигание 2
30	EMS Var 2
31	Фара дальнего света левая
32	Фара дальнего света правая
33	Аккумулятор модуля управления двигателем
34	Гудок
35	Муфта кондиционера
36	Передние противотуманные фары
Предохранители J-Case
1	Электронный насос модуля управления тормозами
2	Стеклоочиститель передний
3	Воздуходувка линейного силового модуля
4	IEC RC
5	–
6	–
7	–
8	Вентилятор охлаждения, низкий — средний
9	Вентилятор охлаждения — высокий
10	EVP
11	Соленоид стартера
U-Micro реле
2	Топливный насос
4	–
HC-Micro реле
7	Стартер
Мини-реле
1	Ход / кривошип
3	Вентилятор охлаждения — средний
4	–
5	Реле силового агрегата
8	Вентилятор охлаждения — низкий
HC-Mini Relays
6	Вентилятор охлаждения — высокий

Блок вспомогательных реле

Блок вспомогательных реле

Реле	Использование
01	Электрический вакуумный насос
02	Управление вентилятором охлаждения 1
03	Управление вентилятором охлаждения 2
04	Прицеп (1.Только 4L)

Блок предохранителей в заднем отсеке

Расположение блока предохранителей

Находится за крышкой в ​​левой части заднего отсека.

Схема блока предохранителей

Назначение предохранителей и реле в багажном отделении

Предохранители	Описание
F1	Усилитель звука
F2	Блок управления задним приводом
F3	—
F4	—
F5	—
F6	—
F7	—
F8	—
F9	—
F10	—
F11	—
F12	—
F13
F14	—
F15	_
F16	—
F17	—
Предохранители S / B
S / B1	DC-DC трансформатор 400 Вт
S / B2	DC-DC трансформатор 400 Вт
S / B3	Модуль инвертора постоянного / переменного тока
S / B4	—
S / B5	—
Реле
RLY01	—
RLY02	—
RLY03	—
RLY04	—
RLY05	—
Автоматические выключатели
CB1	–

Блок предохранителей

: Схема панели предохранителей Chevrolet Malibu 2014-2016

2016 Chevrolet Malibu

Электрические цепи в автомобиле защищены от короткого замыкания предохранителями.Это значительно снижает вероятность повреждения из-за проблем с электричеством.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя.
Если лента сломана или расплавлена, замените предохранитель. Обязательно замените неисправный предохранитель новым такого же размера и номинала.

Предохранители той же силы тока могут быть временно взяты из другого места плавкого предохранителя, если предохранитель перегорел. Как можно скорее замените предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке находится в моторном отсеке со стороны водителя, рядом с аккумулятором.

Осторожно — Проливание жидкости на любой электрический компонент автомобиля может привести к его повреждению. Всегда держите крышки на любых электрических компонентах.

Схема блока предохранителей в моторном отсеке

Автомобиль может быть оборудован не всеми предохранителями, реле и показанными функциями.

Мини-предохранители … Применение

1 Батарея модуля управления трансмиссией
2 Батарея модуля управления двигателем (LTG) / муфта компрессора кондиционера (LKW)
3 Муфта компрессора кондиционера (LTG)
4 Воздух Муфта компрессора кондиционирования (LTG)
5 Батарея модуля управления двигателем (LKW)
7 Модуль управления двигателем Зажигание (LKW)
8 Запасной
9 Катушки зажигания
10 Модуль управления двигателем
11 Выбросы
13 Модуль коробки передач Зажигание
14 Насос охлаждающей жидкости подогревателя кабины
15 Запасной
16 Aero Shutter (Модель 2014 г. — eAssist Ignition)
17 Запасной (Модель 2014 г. — Зажигание SDM)
18 Модуль изолятора двойной батареи ПДУ
20 Дополнительный масляный насос трансмиссии (LKW)
23 Запасной (LKW) (2014 г. — Модуль eAssist)
29 Электрорегулировка пиломатериалов на левом сиденье
30 Электрорегулировка на пиломатериалы правого сиденья
31 Модуль управления шасси
32 Задний фонарь / фонари освещения салона
33 Передние сиденья с подогревом
34 Ant Клапан тормозной системы ilock (ABS)
35 Усилитель
37 Правый дальний свет
38 Левый дальний свет
46 Вентилятор охлаждения
47 Выбросы
48 Противотуманные фары
49 Ближний свет HID Фара правая
50 Ближний свет HID Фара слева
51 Звуковой сигнал / двойной звуковой сигнал
52 Кластерное зажигание
53 Зеркало заднего вида / камера заднего вида / топливный модуль Зажигание
54 Модуль обогрева, вентиляции и кондиционирования воздуха Зажигание
55 Передние электрические стеклоподъемники / зеркала
56 Омыватель лобового стекла
57 Запасной
60 Зеркало с подогревом
62 Электромагнитный клапан вентиляционного отверстия канистры
66 Запасной
67 Топливный модуль
69 Датчик напряжения аккумуляторной батареи
70 Система съезда с полосы движения / Система помощи при парковке сзади / Система боковой защиты от слепых зон
71 PEPS BATT

Предохранители в J-образном корпусе… Использование
6 Передний стеклоочиститель
12 Стартер 1
21 Задний электрический стеклоподъемник
22 Люк
24 Передний электрический стеклоподъемник
25 PEPS MTR
26 Насос антиблокировочной тормозной системы (ABS)
27 Не используется
28 Задний обогреватель
41 Тормозной вакуум Насос
42 Вентилятор охлаждения K2
44 Стартер 2
45 Вентилятор охлаждения K1
59 Выбросы воздушного насоса

Мини-реле … Применение
7 Силовая передача
9 Вентилятор охлаждения K2
13 Вентилятор охлаждения K1
15 Работа / запуск
16 Запасной
17 Обогрев окон / зеркал

Микрореле… Использование

1 Муфта компрессора кондиционера
2 Электромагнит стартера
4 Скорость переднего стеклоочистителя
5 Передний стеклоочиститель включен
6 Запасной
8 Дополнительный масляный насос трансмиссии (LKW)
10 Вентилятор охлаждения K3
11 Соленоид стартера 2 (LKW )
14 Фара ближнего света / ДХО

Блок предохранителей приборной панели

Расположение предохранителя приборной панели

10 Блок предохранителей приборной панели на приборной панели со стороны водителя.Чтобы получить доступ к предохранителям, откройте дверцу панели предохранителей, потянув ее вверх.
Нажмите на дверцу по бокам, чтобы отсоединить ее от панели приборов.

Потяните дверцу на себя, чтобы освободить ее от петли.

Схема блока предохранителей на приборной панели

Автомобиль не может быть оборудован всеми показанными предохранителями, реле и функциями.

Предохранители … Применение
1 Подсветка рулевого колеса

2 Указатель поворота правого заднего зеркала, указатель поворота левого зеркала, указатель поворота левого переднего колеса, дверные замки
3 Левый стоп-сигнал, лампа левого ДХО, фара Орган управления, правый задний фонарь, правый парковочный / боковой габаритный фонарь
Лампы, правое зеркало поворота, правые передние указатели поворота
4 Радио
5 OnStar (при наличии)
6 Передняя розетка питания аксессуаров (прикуриватель)
7 Розетка консоли
8 Фонарь освещения номерного знака, центральный верхний стоп-сигнал, задние противотуманные фары, правые передние парковочные / боковые габаритные огни, тусклый свет светодиодного индикатора, насос омывателя, правый стоп-сигнал, освобождение багажника
9 Левая фара ближнего света, DRL
10 Модуль управления кузовным оборудованием 8 (J -Корпус предохранителя), электрические замки
11 Вентиляция переднего обогревателя Кондиционер / вентилятор (предохранитель в J-образном корпусе)
12 Пассажирское сиденье (автоматический выключатель)
13 Сиденье водителя (автоматический выключатель)
14 Разъем диагностической линии
15 Подушка безопасности, SDM
16 Открытие багажника
17 Контроллер системы вентиляции и кондиционирования воздуха
18 Основная аудиосистема
19 Дисплеи
20 Пассажир
Датчик присутствия
21 Комбинация приборов
22 Выключатель зажигания
23 Правая фара ближнего света, DRL
24 Окружающее освещение, переключатель подсветки (светодиод) , Лампа багажника, блокировка переключения передач, захват клавиш
25 110 В переменного тока
26 Запасной

Блок предохранителей

: Схема панели предохранителей Chevrolet Traverse (2013-2017)

2017 Chevrolet Traverse

Предохранители и автоматические выключатели

Электрические цепи в вашем автомобиле защищены от коротких замыканий с помощью комбинации предохранителей, автоматических выключателей и плавких термопереключателей.
Это значительно снижает вероятность возгорания из-за проблем с электричеством.
Посмотрите на серебристую полосу внутри предохранителя. Если ремешок сломан или расплавился, замените предохранитель. Убедитесь, что вы заменили неисправный предохранитель новым того же размера и номинала.
Предохранители той же силы тока могут быть временно взяты из другого места хранения предохранителя, если предохранитель перегорел. При первой возможности замените предохранитель.

Блок предохранителей в моторном отсеке

2 — Расположение блока предохранителей в моторном отсеке

Блок предохранителей под капотом находится в моторном отсеке на стороне пассажира автомобиля.Поднимите крышку, чтобы получить доступ к блоку предохранителей / реле.

Осторожно
Проливание жидкости на любой электрический компонент автомобиля может привести к его повреждению. Всегда держите крышки
на любых электрических компонентах.

Чтобы удалить предохранитель, удерживая конец предохранителя между большим и указательным пальцами, вытащите его прямо.

Схема панели предохранителей в моторном отсеке

Автомобиль может быть оснащен не всеми показанными предохранителями, реле и функциями.

Предохранители Использование
A / C CLTCH Муфта кондиционера
ABS MTR Антиблокировочная тормозная система (ABS) Двигатель
AIRBAG Система подушек безопасности
AUX POWER Вспомогательный источник питания
AUX VAC PUMP Вспомогательный вакуумный насос
Система полного привода AWD
BATT 1 Аккумулятор 1
BATT 2 Аккумулятор 2
BATT 3 Аккумулятор 3
CIGAR LIGHTER Прикуриватель
ECM 1 Модуль управления двигателем 1
ECM / FPM IGN Модуль управления двигателем / модуль управления топливным насосом зажигания
ВЫБРОСЫ 1 Выбросы 1
ВЫБРОСЫ 2 Выбросы 2
EVEN COILS Катушки форсунок — даже
FAN 1 Охлаждающий вентилятор 1
FAN 2 Охлаждающий вентилятор 2

FPM (Модуль питания топливного насоса модели 2015-2017)

FSCM (Модель 2013-2014 — Модуль управления топливной системой)
HORN Horn
HTD MIR Наружное зеркало с подогревом
HTD STR WHL Обогрев рулевого колеса
ВЛАЖНОСТЬ / MAF Датчик влажности / MAF
HVAC BLWR Обогреватель, вентиляция и кондиционер
LT HI BEAM Левая фара дальнего света
LT LO BEAM Левая фара ближнего света
LT PRK Левый стояночный фонарь
LT TRLR STOP / TRN Левый стоп-сигнал прицепа / лампа указателя поворота
ODD COILS Катушки форсунки — нечетные
PWR L / GATE Откидная дверь с электроприводом
PWR OUTLET Розетка питания

RR APO Розетка для дополнительных устройств сзади
RR DEFOG Обогреватель заднего стекла
RR HVAC Система климат-контроля сзади
RT HI BEAM Правая фара дальнего света
RT LO BEAM Правая фара ближнего света
RT PRK Правый стояночный фонарь
RT TRLR STOP / TRN Правый стоп-сигнал прицепа / лампа указателя поворота
RVC SNSR Регулируемый датчик напряжения
S / ROOF / SUNSHADE Люк на крыше
SERVICE Сервисный ремонт
ЗАПЧАСТЬ — Запасной
STOP LAMP Стоп-сигналы
STRTR Стартер
TCM Блок управления коробкой передач

TRANS Transmission
TRLR CK / UP Тормоз прицепа TRL Фонарь заднего хода прицепа
TRLR лампы
TRLR PRK LAMP Стояночные огни прицепа
TRLR PWR Мощность прицепа
WPR / WSW Стеклоочиститель / омыватель

Использование реле
A / C CMPRSR CLTCH Air Муфта компрессора кондиционирования
AUX VAC PUMP Вспомогательный вакуумный насос
CRNK Переключаемая мощность
FAN 1 Вентилятор охлаждения 1
FAN 2 Вентилятор охлаждения 2
FAN 3 Вентилятор охлаждения 3
HI BEAM Фары дальнего света

HID / LO BEAM High Intensity Discharge (HID) Фары ближнего света
HORN Horn
IGN Зажигание — основное
LT TRLR STOP / TRN Левый стоп-сигнал прицепа / лампа указателя поворота
PRK LAMP Стояночные огни
PWR / TRN Powertrain
RR DEFOG Обогреватель заднего стекла
RT LO BEAM Правая фара ближнего света
RT TRLR STOP / TRN Правый стоп-сигнал прицепа / Световой сигнал поворота
STOP LAMP Стоп-сигналы
TRLR BCK / UP Фонарь заднего хода
WPR Стеклоочиститель
WPR HI Стеклоочиститель — высокоскоростной

Блок предохранителей в приборной панели

26

Расположение блока предохранителей на приборной панели

Блок предохранителей приборной панели находится под приборной панелью со стороны пассажира автомобиля.Потяните за крышку, чтобы получить доступ к блоку предохранителей.

Блок-схема предохранителей приборной панели — сторона предохранителей (модель 2014-2017 гг.)

Схема предохранителей приборной панели — сторона предохранителей (модель 2013 г.)

Автомобиль может быть оборудован не всеми показанными предохранителями, реле и функциями.

Предохранители Использование
# GMC Non-HID = Ближний свет
* GMC Non-HID = High-Shutter
* * Chevy = Противотуманные фары

* * * Buick China = Задние противотуманные фары
AIRBAG Подушка безопасности
AMP Усилитель
BCK UP / STOP Фонари заднего хода / стоп-сигналы
BCM Блок управления кузовом
CNSTR VENT Вентиляционное отверстие канистры
CTSY Лампы освещения
DR LCK Замки дверей
DRL / LO BEAM Реле дневных ходовых огней / реле ближнего света

Дисплей DSPLY
FRT WSW Омыватель переднего лобового стекла
HTD / COOL SEAT Сиденья с подогревом / охлаждением
HVAC HVAC
INADV PWR INT LAMPS Непреднамеренное питание / лампы внутреннего освещения
INFOTMNT / MSM Модуль информационно-развлекательной системы / сиденья с памятью
LT TRN SIG Сигнальная лампа левого поворота
2014 Модель 2017 года — OBS DET / URS Система помощи при парковке сзади / Предупреждение о боковой слепой зоне / Предупреждение о лобовом столкновении / Универсальная дистанционная система

Модель 2013 года — RPA / SBZA / UGDO Rear Park Assist / Side Blind Zone Alert / Universal Garage Door Opener
PDM Power m зеркала заднего вида / отпирание задней двери
PWR MODE Режим питания
PWR MIR Электрорегулировка зеркал
RDO Радио
REAR WPR Задний дворник
RT TRN SIG Фонарь правого поворота
STR WHL ILLUM Подсветка рулевого колеса
USB CHRG Зарядка через USB Реле на боковой панели
Использование реле
LT / PWR / SEAT Реле левого сиденья с электроприводом
RT / PWR / SEAT Реле правого сиденья с электроприводом
PWR / WNDW Реле стеклоподъемников
PWR / COLUMN Реле гидроусилителя рулевой колонки
L / GATE Реле подъемной двери
LCK Реле блокировки электропитания
REAR / WSW Реле омывателя заднего стекла
UNLCK Реле разблокировки электропривода
DRL / LO BEAM Реле дневных ходовых огней / Реле ближнего света
LT / UNLCK Реле левой разблокировки
DRL / LO BEAM Дневной ход реле фар (при наличии)
FOG LAMPS Реле противотуманных фар
FRT / WSW Реле омывателя лобового стекла

Просмотр / загрузка 2017 Chevrolet Traverse Fuses Руководство по эксплуатации

LangLish

LangLish

• római
• Ремонтка.про.
• Fogfehérítés otthon: a legjobb módja a zománcnak
• Twist Elektromos mérők: Milyen finom akarat és miért jobb, ha ezt nem tenné — kérdések az olvasókról,
• Hogyan kell főzni céklát — рецепт és tippek a ChemicalMarket
• Hány négyet engedélyeznek egy pirosiplomában
• Milyen impulzust tekintünk normálisnak, összefoglaló táblázata и CSS-értékek kora és szex szerint
• Castle Recoding bemeneti fém ajtó kulcs: Hogyan kell csinálni magad
• Mi az orgia: hogyan «lóg» az őseinknek és hogyan véget ért
• SO2 Milyen оксид
• Baba a kórházban: az élet első napjai — az «anya és gyermek» klinikájának szakembereiből származó cikkek
• Könnyű módja annak, hogy a számot fekete listát adjon az Androidon
• 3 egyszerű módja annak, hogy beillesszen egy képet a képen
• Hozzon létre egy szobát a TeamSpeak 3 «TeamSpeak 3 legjobb hosting — rendelje meg a hangkiszolgálót!
• Яндекс Дзен.
• «PostScript» ℹ️ Hogyan írja be a helyes szót, a szó megjelenése, a fordítás, hogyan kell gondoskodni arról, hogy a kifejezés a levélben
• Karácsonyi kézművesek: lépésenkénti gyártási osztály és fotó a legérdekesebb ötletek
• — Családi klinika támogatja a yekaterinburgot
• Magas hőmérséklet a gyereknél — a gyermekorvos egyik leggyakoribb panasza
• Master Fair Lap
• Harc egy erőteljes főnökkel
• ➤ Az akut torokfájás eltávolítása
• Лепесенкенти рецепмелегитессель
• Hogyan készítsünk egy plakátot vagy posztert: 4 ingyenes szolgáltatás — mentő
• Árpa a felnőttek és a gyermekek szemében: Gyors kezelés otthon
• Milyen kifizetések kerülnek a 2020-ban dolgozó terhes nőkre — anyagi segítségnyújtás
• Hogyan kell átvinni a klánok összecsapását — Clash of Clanks-fiók
• ✅ Аз орвос хелье йогосулатлан ​​
• Hogyan lehet megváltoztatni az egérmutatót a Windows 10 rendszeren
• Jelzálog nélkül kezdeti hozzájárulás a Sberbank — opciók és alternatív módok, amelyek a jelzálog kiadását az első részlet nélkül 2021-ben
• Manna zabkása a мультиварка: Főzés рецепт
• Kézművesség az új évben Tegye magának a stádiumokat: Top 200 fotók a legjobb munkák + mester osztály
• Fordítási csapat
• Szex otthon: порно видео, частное видео, частное непрофессиональное
• Egészségügyi kultúra
• Az alkalmazások átvitele az SD-kártyán Androidon
• Mi a parapet: fajták, berendezések
• 6 ok, amiért a telefon nem látja a memóriakártyát is a javítás módját
• Hogyan lehet megtanulni mosolyogni szépen: gyakorlatok — jól nézel ki
• Gta 5 — gta.
