Поменять колодки задние – Замена тормозных колодок. Инструкция по замене передних и задних колодок своими руками

26.10.2019 alexxlab 0 Comments

Содержание

Как поменять задние тормозные колодки самостоятельно

Перед началом попытки самостоятельно заменить задние тормозные колодки, на собственном автомобиле, необходимо выяснить важную информацию и потом определиться, когда же необходимо осуществлять их замену. Оказывается, чтобы успешно и своевременно поменять задние тормозные колодки самостоятельно, придется, как бы угадывать точный момент для этого, поскольку никто не сможет определенно сказать, когда это необходимо.

Определение времени, условий и момента для замены колодок

Общий уровень изношенности задних тормозных колодок одновременно зависит сразу от нескольких главных факторов. Среди которых находятся такие критерии, как общий стиль вождения автомобиля, условия его эксплуатации, качество деталей и первоначальное состояние тормозных колодок.

Если пришлось покупать контрафактные детали, независимо от наличия осознанного выбора или по незнанию, вождение автомобиля осуществляется по некачественным дорожным покрытиям, присутствует частое и резкое торможение машины, тогда не стоит ожидать хороших результатов и последствий. При наличии таких факторов, общий срок безотказной службы тормозных колодок будет намного меньше, чем при более благоприятных условиях их эксплуатации.

У бережливого и осторожного водителя, который не жаждет сомнительной славы автомобильного хулигана и самореализации, посредством агрессивного вождения собственного автомобиля, колодки будут служить намного дольше.

Средний показатель безотказного пробега задних тормозных колодок составляет около 50000 километров или даже больше, в то время как передние могут служить всего-лишь только в пределах 10000 — 15000 километров. Задние колодки, на практике, оказалось, что могут быть более долговечными, особенно если они установлены на барабанные тормоза. Но все же, здесь все зависит от общего технического состояния автомобиля и всех, вышеперечисленных факторов, имеющих существенное влияние на эти показатели. Независимо от наличия или отсутствия каких-либо причин, обязательно настанет тот момент, когда замена задних тормозных колодок своими руками станет просто необходима. Самое главное, что делать в таком случае, это нельзя упускать этот момент, поскольку могут появиться новые трудности.

Изношенная и новая тормозные колодки
Существует очень большая разница между ситуацией, когда просто попал камешек под машину во время скоростного движения, тормоза «поскрипели» и затихли, и между другим моментом, когда присутствует достаточно устойчивый скрип при торможении, который становиться только еще сильнее и неприятнее. В такой ситуации необходимо срочно предпринимать какие-либо действия, например, посетить магазин автомобильных запчастей, при наличии желания и возможности самостоятельно заменить задние тормозные колодки.
Читайте также: Биение руля при торможении: причины и их устранение
При затягивании решения данной проблемы, может полностью выйти из строя тормозная система и тогда, даже при сильном желании, не получится быстро остановить собственный автомобиль. В общем, необходимо срочно определяться, отгонять автомобиль на автосервис, отдавать в руки знакомого механика у него в гараже или же после попытки разобраться, как самостоятельно заменить прежние колодки новыми задними тормозными колодками. Во времени может и придется немного потерять, но в финансовом плане можно сэкономить.

Замена задних тормозных колодок дисковой системы своими руками
Не вдаваясь в детальные подробности всех этапов подготовки автомобиля для замены старых тормозных колодок, будет взят пример, когда задние колеса уже сняты, при помощи ключа были откручены два болта, при этом придерживая направляющую. Далее проводим демонтаж тормозного суппорта и давлением пальцев вгоняем внутрь передний тормозной цилиндр. Потом необходимо снять старые задние тормозные колодки и тщательно провести чистку суппорта. После этих этапов устанавливаются новые тормозные колодки, все детали конструкции собираются заново в прежнее рабочее состояние.

Видео-пример замены тормозных колодок дисковой системы:
Замена задних тормозных колодок своими руками пройдет намного увереннее, при условии наличия опыта замены передних тормозных колодок. Здесь подразумеваются дисковый тип тормозов, а вот с барабанным типом немного сложнее работать. Но все же, замена задних тормозных колодок не доставит больших хлопот, если все делать правильно и последовательно выполнять все по инструкции, не спешить и при этом ничего не перепутать. В общем, вся работа по замене колодок выполняется аналогично их замене на других автомобилях, имеющих подобный тип задних тормозов.
Замена задних тормозных колодок барабанной системы
Все-таки необходимо знать, что барабанный тип тормозной системы работает по другому принципу, в отличие от дисковой системы. После плавного нажатия педали тормозная жидкость перемещается по шлангам и трубкам, и оказывает влияние сразу на два поршня в рабочем цилиндре, предназначенные для прижимания планки к боковым сторонам барабана, а далее происходит постепенное снижение скорости движения автомобиля.

Передние колеса фиксируются башмаками и далее необходимо включить первую передачу, ручной тормоз не активируется выжиманием. Ослабляются зажатые болты, которые фиксируют и крепят колесо к ступице. Необходимая сторона автомобиля поднимается при помощи домкрата и сразу же ставится под нее подставка. Теперь все готово для дальнейшей работы, можно выкручивать болты и снимать автомобильное колесо. Можно приступать к процессу разборки барабанного тормозного механизма.
Непосредственное начало процесса замены задних тормозных колодок своими руками изначально осуществляется снятием барабана тормозной системы. Он всегда фиксируется на ступице при помощи двух направляющих шпилек, которые необходимо выкрутить. Далее с помощью монтировки, между разведенными поршнями цилиндра, нужно воздействовать на планки. Это очень важно, поскольку невозможно будет поставить назад барабан на прежний механизм, даже после успешной самостоятельной установки новых тормозных колодок.

Видео-пример замены тормозных колодок барабанной системы:
Необходимо тщательно следить за общим уровнем тормозной жидкости в системе, которая при сжатии под высоким давлением поршней цилиндра, в будущем может вытекать из бачка тормозной системы. Пассатижами снимаются верхняя и нижняя пружины, которые исполняют роль стягивающих элементов и уже демонтируется рычаг самого ручника. Потом установка задних тормозных колодок и обратная сборка всего блока тормозного механизма осуществляется своими руками в обратной последовательности.
Читайте также: Как прокачать тормоза на автомобиле самостоятельно.

Правильный выбор тормозных колодок
Покупка колодок на рынке или в интернет-магазинах существенно повышает шансы на то, что можно попасть на недоброкачественный товар из категории подделок, визуально которые может определить только опытный эксперт. Даже оригинальную коробку с упаковкой научились подделывать не хуже заводского варианта.
Достаточно часто многие опытные специалисты утверждают, что нередки случаи покупки подделок даже в очень известных и, казалось бы, надежных торговых сетях, торгующих автомобильными запчастями. Совсем другая ситуация складывается, при условии осознанного выбора покупки не оригинальной запчасти или товара, в данном случае, задних тормозных колодок. В таком случае, вся ответственность полностью ложится на владельца.
Все же, будет намного лучше, если сразу обратиться за помощью к дилеру представляющему оригинальные товары компании, и приобрести тормозные колодки прямо у него. Тогда, по крайней мере, появится гарантия возможности возврата или купленного автомобильного товара. Даже если это будет стоить немного дороже, но все равно здесь можно сэкономить на самостоятельной установке, и при этом, вероятнее всего, можно сохранить здоровье и жизнь.

Понравилась статья? Поделитесь в соц. сетях:
Замена задних и передних тормозных колодок. Какие лучше выбрать?
Любую технику надо беречь, ухаживая за ней, правильно эксплуатируя и своевременно ремонтируя. Неотъемлемой частью процедуры технического обслуживания считается проверка состояния тормозной системы.
Содержание этой статьи
На современных автомобилях это целый комплекс работ, включающий в себя визуальную, а иногда и компьютерную диагностику. Тем не менее, необходимость в замене тормозных колодок может возникнуть как раньше, так и позже срока очередного ТО.
На износ фрикционных накладок влияют многие факторы:
Режим, в котором эксплуатируется автомобиль. При езде в плотном городском потоке, где приходится часто останавливаться на перекрёстках, светофорах или просто в пробках, износ происходит значительно быстрее, чем на свободных загородных трассах.
Манера вождения водителя. Автовладельцам, предпочитающим спокойный стиль езды, задумываться об обслуживании тормозов приходится значительно реже, чем поклонникам агрессивного стиля вождения.
Климатические условия. При высокой температуре окружающего воздуха нагрузки на тормозную систему возрастают.
Грязь, попадающая на поверхность накладок, дисков и барабанов, закисание поршней суппортов или цилиндров – всё это тоже существенно снижает ресурс деталей.
С учётом перечисленных факторов точно ответить на вопрос, когда менять тормозные колодки, указав пробег или период эксплуатации, практически невозможно.
Главное – контроль
Осознавая всю важность проблемы, многие разработчики устанавливают на машины датчики износа тормозных колодок.
Датчики бывают разных типов:
Электронные устройства, передающие информацию на бортовой компьютер или сигнализирующие об износе лампой, загорающейся на панели приборов.
Механические. В этом случае водитель узнаёт о том, что пришла пора посетить сервисный центр по характерному звуку. Чаще всего это треск, раздающийся в районе колёс.
Но встречаются автомобили, на которых подобные системы контроля отсутствуют. В этом случае можно полагаться лишь на данные визуального осмотра.
Для этого некоторые производители делают в материале накладки специальную прорезь. В любом случае толщина накладки должна составлять не менее 2 мм. Иначе вы рискуете просто повредить поверхность диска, и ответственной детали потребуется срочная замена.
Особенности выбора
Прежде чем отправляться в магазин или мастерскую, важно ответить и на другой вопрос: какие тормозные колодки лучше выбрать? Ведь существует множество производителей, специализирующихся на изготовлении этих ответственных компонентов.
Чтобы не попасть впросак, нужно уяснить следующее:
1. Ни при каких условиях в составе фрикционных накладок не должен присутствовать асбест.
Этот, ранее применявшийся в автомобилестроении материал, является сильнейшим канцерогеном. В настоящий момент его использование строжайше запрещено.
2. Не существуют чисто полимерные или керамические тормозные колодки. Большинство компаний разрабатывают собственные рецепты фрикционной массы, которые могут содержать 20 и более компонентов.
Информация о точном химическом составе нередко держится в секрете. Присутствие в нём крупных фрагментарных включений говорит о низком качестве детали, а добавляемая некоторыми производителями металлическая стружка продлит ресурс накладок, но в короткие сроки убьёт диски и барабаны.
3. Рекомендуется устанавливать колодки, диски и барабаны от одного производителя. Этим вы существенно продлите срок службы сопрягаемых компонентов.
Причина проста: изначально характеристики фрикционных накладок подбираются в соответствии с параметрами дисков или барабанов.
В любом случае следует отдавать предпочтение продукции известных брендов с проверенной репутацией.
Замена передних тормозных колодок. Видео:
Замена передних тормозных колодок
Поскольку нагрузка на элементы тормозной системы переднего моста автомобиля значительно выше, то их обслуживание приходится производить чаще.
Разница в пройденном километраже может быть весьма значительна – в два и более раз.
На большинство современных машин спереди устанавливаются дисковые механизмы торможения.
Этот случай мы и рассмотрим, отвечая на вопрос, как поменять тормозные колодки. Последовательность действий такова:
1.Ослабляем затяжку болтов обслуживаемых колёс.
2. Вывешиваем одно из колёс автомобиля. Когда в вашем распоряжении есть подъёмник, то машину можно поднять целиком. Если нет, то придётся воспользоваться домкратом, для безопасности зафиксировав с помощью упоров-башмаков задние колёса. Имеет смысл установить под машину для страховки дополнительный упор.
3. Полностью откручиваем болты и снимаем колесо. Дальше могут быть варианты, каждый из которых рассмотрим в отдельности:
На машине установлены тормозные суппорты с направляющими. В этом случае придётся воспользоваться специальной выколоткой, диаметр которой совпадает с диаметром направляющих. Помните: детали нередко закисают от коррозии. Позаботьтесь о том, чтобы под рукой был баллончик с «жидким ключом». Обработайте им прихваченные коррозией элементы и немного подождите. После этого вы без особых усилий сможете выбить направляющие (в большинстве случаев это можно сделать лишь в одном направлении) и освободить колодки. Запомните положение плоских поджимных пружин, чтобы не ошибиться в процессе обратной сборки.
На машине установлены суппорты с откидными крышками. Имея дело с такой конструкцией, придётся полностью отвернуть один из болтов крышки и ослабить другой. Сделав это, вы без проблем сможете откинуть крышку в сторону (в зависимости от конструкции – вперёд или назад) и получите доступ к колодкам. Здесь также могут оказаться поджимные пружины, чьё положение придётся запомнить.
4. Выньте одну из колодок. После этого вооружитесь плоской монтировкой. Вставив инструмент в пространство поршнем и тыльной стороной колодки, утопите поршень внутрь суппорта.
Если поршни расположены с двух сторон (встречаются и такие системы), то вам придётся повторить эту операцию зеркально. При этом старайтесь не давить на поверхность диска, чтобы не повредить её.
5. Проверьте целостность пыльников на поршнях. Если они повреждены, обязательно замените. Убедитесь, что на деталях механизма и шлангах нет подтёков тормозной жидкости.
6. Удостоверьтесь в том, что диск не имеет повреждений и не изношен сверх допустимого.
Обезжирьте его рабочую поверхность. Это можно сделать с помощью бензина или спирта.
После этого установите новые детали и произведите сборку в обратном порядке. Некоторые производители вместе с колодками продают специальный состав для притирки. Его придётся нанести тонким слоем на рабочую (трущуюся о диск) поверхность накладок.
7. Несколько раз нажмите на педаль тормоза, чтобы все детали встали на свои места.
8. Установите на место и затяните колесо. После этого повторите все перечисленные операции на другом колесе. С какого начинать – левого или правого – особого значения не имеет. Помните, что действовать надо аккуратно, чтобы не повредить детали тормозной системы.
Замена задних тормозных колодок
В случае, когда на заднем мосту вашей машины установлены дисковые тормозные механизмы, процесс замены будет таким же, как и для передних колёс.

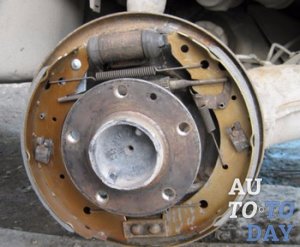

Как поменять задние тормозные колодки, имея дело с барабанной системой? Действуйте в следующей последовательности:
Снимите колесо и обеспечьте себе свободный доступ к обеим сторонам барабанного механизма.
Сведите колодки. Чтобы точно понять, каким образом это можно сделать, придётся ознакомиться с руководством по ремонту именно вашей машины. Дело в том, что существует несколько типов устройства механизма, сводящего барабанные колодки. Чаще всего встречаются такие варианты: 1. Окошко, размещённое на внутренней стороне монтажного диска. Через него с помощью отвёртки вы должны воздействовать на управляющий механизм (звёздочку или рычаг). Но направления воздействия могут быть различны. Их придётся уточнять. 2. Механизм, установленный на тросе ручника (встречаются самые разные). Хорошо помогает и просто ослабление тросов ручного тормоза.
В барабан должны быть ввёрнуты два винта. Выверните их и вверните в специальные отверстия, расположенные в районе ступицы. Иногда при этом приходится внимательно следить, чтобы напротив отверстий был бортик ступицы, а не отверстие или пустота. Закручивайте винты равномерно. Барабан должен сдвинуться, и вы сможете его снять. После этого выверните винты.

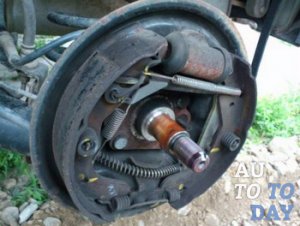

Тщательно запомните расположение и места фиксации пружин и распорных планок. А ещё лучше сфотографируйте или зарисуйте.

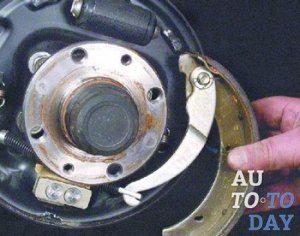

Круглогубцами или небольшими пассатижами проверните на 90 градусов «солдатики» так, чтобы они вышли из фиксирующих шайб и освободили пружины.
С помощью клещей или пассатижей снимите стягивающие барабанные тормозные колодки пружины.
После этого в большинстве случаев вы сможете снять колодки. Но иногда бывает, что детали закреплены с помощью зажимов или болтов – этот крепёж также придётся удалить.
Убедитесь в отсутствии подтёков тормозной жидкости и целостности пыльников тормозного цилиндра. При необходимости произведите замену.
Утопите оба поршня тормозного цилиндра в его корпус. Встречаются конструкции, где для этого поршень или его сердечник приходится вращать по резьбе.
Установите новые колодки на место, не забыв правильно смонтировать распорные планки и другую арматуру. Зафиксируйте их солдатиками и стяните пружинами.
Обезжирив внутреннюю поверхность барабанов, установите детали на место. Если всё собрано правильно, они встанут без усилий.
Заверните болты в те отверстия, откуда вы их выворачивали в самом начале.
Разведите (воспользовавшись предусмотренной системой регулировки) тормозные колодки до упора. После этого постепенно сводите их обратно до тех пор, пока барабан не начнёт свободно вращаться. Производите регулировку равномерно.
Повторите всё то же самое на втором колесе. Отрегулируйте натяжку тросов ручного тормоза.
Установите на место и затяните колёса.
После этого можете считать, что замена колодок произведена вами успешно.
Как выбрать хорошие передние тормозные колодки? Видео:
Важно!
После замены тормозных колодок потребуется какое-то время, чтобы накладки притёрлись к барабанам. В этот период эффективность торможения будет ниже обычного.
Имеет смысл проехать по безопасной территории несколько километров на малой скорости, разгоняясь и притормаживая.
Возможные проблемы
На бумаге всё гладко. Но не исключено, что после выполнения перечисленных работ могут возникнуть определённые проблемы. Постараемся упомянуть наиболее часто встречающиеся проблемы, возможные причины их появления и методы устранения.
1. Греются тормозные диски после замены колодок. В зависимости от конструкции тормозной системы, причины могут быть различны:
Дисковые тормоза, как правило, греются из-за закисания суппортов. Это может быть как закисание самой плавающей скобы суппорта, так и давящих на колодки поршней. Решить проблему удаётся, удалив с деталей коррозию и, как говорят специалисты, «раскачав суппорта», обеспечив свободное движение их компонентов.
Барабанные тормоза греются по иным причинам. Наиболее вероятные – неправильно установленные колодки или выработка в виде бортика, образовавшаяся на рабочей поверхности барабана. Выработку необходимо удалить, проточив деталь на токарном станке. Если такой возможности нет, придётся установить новый барабан.
В обоих случаях причиной неисправности могут стать некачественные тормозные колодки, чей размер не соответствует штатному. Такое, увы, встречается.
Ещё одна причина – засорение компенсационного отверстия в главном тормозном цилиндре, из-за чего в тормозных контурах присутствует избыточное давление. Грязь из отверстия придётся удалить.
2. Колодки скрипят при торможении. Это не всегда сказывается на эффективности работы тормозной системы автомобиля, зато наверняка раздражает водителя и пассажиров.
Чтобы понять, почему скрипят колодки, придётся вернуться к разделу, где перечислены особенности устройства и выбора этих деталей.
Чаще всего причина кроется в несовместимости материала фрикционных накладок и металла, из которого изготовлены тормозные диски или барабаны. В этом случае в месте контакта деталей возникают резонансные колебания, которые и становятся причиной раздражающего скрипа.
Покупайте колодки и диски одного производителя, и вы избавитесь от скрипа.
Причиной возникновения проблемы может быть и неправильная работа тормозных механизмов, связанная с износом некоторых деталей.
В этом случае удаётся привести всё в норму, купив и установив ремкомплект тормозных колодок, в состав которого входят пружины, направляющие и распорные планки.
Когда и как производится замена ступичного подшипника? — здесь больше полезной информации.
3. Загорается контрольная лампа ABS на панели приборов. Основная причина – неправильная установка датчика ABS или нарушение контактов в электропроводке.
Вас заинтересует эта статья — Замена тормозных дисков. Что нужно знать?
Но нельзя исключать и возникновения разницы давления в контурах тормозной системы. Это бывает, если туда попадает воздух или грязь. Замените тормозную жидкость, а воздух удалите.
В любом случае помните, что замена тормозных колодок требует определённых навыков и терпения.
Справиться с работой самостоятельно не получится, если вы не располагаете качественным инструментом.
Людям, сомневающимся в своих силах, следует обращаться на станцию технического обслуживания, доверяя решение своих проблем профессионалам. Ведь речь идёт не о тормозах, а значит, о вашей безопасности.
Замена тормозных колодок — наглядно быстро
Поменять самостоятельно передние тормозные колодки может любой автовладелец в гараже или в полевых условиях. Эта пошаговая инструкция поможет поменять тормозные накладки правильно и без ошибок. Даже тот, кто впервые решил своими руками махнуть колодки, будет удивлён, насколько это простая и быстрая процедура.
Если обслуживаешь машину самостоятельно, то в результате получаешь удовлетворение, и конечно экономию денег.
Как часто нужно проверять толщину тормозных колодок и уровень тормозной жидкости? Ответ очевиден – регулярно. Если накладки стёрлись тоньше двух мм, то ни в коем случае не откладывайте замену – это чревато заклиниванием суппорта и дорогим ремонтом.

Имейте ввиду – быстрее изнашиваются передние колодки. На дисковых тормозах проверить толщину тормозной накладки очень просто визуально, поэтому не забывайте делать это чаще.
Какие инструменты нужны для замены тормозных колодок своими руками.
домкрат
баллонный ключ
гаечный ключ с набором головок различного диаметра
инструмент для вдавливания поршня тормозного суппорта (разжиматель суппорта). Такой инструмент можно изготовить и самостоятельно.
Отвертка плоская. Понадобится большая отвертка вроде ударной и маленькая, для
Как видите, набор инструментов понадобится минимальный.
инструмент для вдавливания поршня суппорта
Внимание! Прежде чем приступить к замене тормозных колодок – убедитесь, что новые колодки подходят вашему автомобилю, другими словами, проверьте, что купили правильные колодки.
Шаг 1. Открываем доступ к тормозному механизму.
Автомобиль установить на твердой ровной поверхности, под колёса установить упоры, чтобы он случайно не покатился. Это могут быть как специальные «башмаки», так и обычные кирпичи или бруски.

Прежде чем поднимать автомобиль домкратом, срываем колёсные болты. Затем поднимаем необходимую сторону домкратом, полностью выкручиваем болты и снимаем колесо. Теперь доступ к суппорту открыт.
Замена передних тормозных колодок своими руками
Шаг 2. Снимаем старые колодки.
Суппорт надевается на тормозной диск как зажим, и его задача – сжимать колодками тормозной диск с помощью гидравлического давления. Таким образом и происходит торможение.
Суппорты обычно бывают цельной или двухкомпонентной конструкции, крепятся двумя или четырьмя болтами с внутренней стороны колеса к скобам суппорта.
Побрызгайте на болты суппорта WD-40, чтобы облегчить их откручивание. дайте смазке поработать минут 5-10, затем можно открутить направляющие суппорта.
Если имеются фиксирующие скобы, то нужно извлечь их с помощью маленькой отвёртки. На многих автомобилях есть
датчики износа колодок, поэтому аккуратно отсоединяем разъёмы.
Проверьте давление суппорта. Берём большую отвёртку и отжимаем немного колодки, задавливая цилиндр. Таким образом старые колодки будет легко извлекать.
Суппорт автомобиля в состоянии покоя должен немного двигаться вперед-назад. Если нет, суппорт находится под давлением, и при снятии болтов он может отлететь. Проверьте, есть ли какие-либо прокладки или рабочие шайбы, установленные между крепежными болтами суппорта и монтажной поверхностью. Если есть, то снимите и осмотрите их, при необходимости замените на новые.
направляющие болты тормозного суппорта
Во многих японских автомобилях используется скользящий суппорт из двух частей, для которого требуется снять только две направляющих головками 12-14 мм. Вам не нужно будет снимать весь суппорт.
Замена передних тормозных колодок своими руками
Теперь суппорт снимаем или отводим в сторону, если откручивали направляющие только с одной стороны.
Осторожно подвесьте суппорт на проволоку или верёвку к колесу или пружине стойки амортизатора.
Замена передних тормозных колодок своими руками
Внимание! Суппорт все еще будет подсоединен к тормозной магистрали, поэтому закрепите его так чтобы он не пережимал и не оттягивал тормозной шланг.
Вытаскиваем тормозные колодки из скоб. Посадочные места колодок зачищаем металлической щеткой или отвёрткой.
Замена передних тормозных колодок своими руками
Обязательно проверяем направляющие болты – пыльники должны быть целыми, а сами направляющие легко и плавно ходить в пазах.
Внимание! При каждой замене тормозных накладок, направляющие суппорта необходимо очистить и смазать. Эта процедура не отнимет много времени, но продлит службу и повысит надёжность работы тормозов.
Для смазывания направляющих используйте специальную высокотемпературную смазку. Литол, по старинке, применять не нужно. У некоторых производителей колодок можно встретить такую смазку в комплекте с новыми колодками.
Шаг 3. Установка новых тормозных колодок.
Все подготовительные операции выполнены – приступаем к сборке.
Первым делом необходимо вдавить тормозной цилиндр полностью. Сжать цилиндр суппорта нужно инструментом для вдавливания поршня тормозного суппорта. Меняя тормозные колодки своими руками, а если ещё в полевых условиях, для сжатия поршня суппорта можно использовать баллонный ключ, струбцину. Можно также сделать специнструмент своими руками используйте для этого большой болт и старую колодку. Вариантов масса, главное – примите во внимание принцип действия оригинального инструмента и используйте смекалку.
как вдавить поршень тормозного суппорта без специального инструмента в полевых условиях
Внимание! Некоторые аналоги колодок могут незначительно отличаться по форме. Например, ушки колодок могут оказаться длиннее, чем посадочные места в тормозных скобах, и деталь не встаёт в пазы. В этом случае не стоит паниковать, а проверьте: соответствует ли форма и конструкция колодки по остальным параметрам.
Да, соответствует – стачиваем лишние выступы до размера старой колодки.
Нет, не соответствует – есть значительные отличия – необходимо подобрать другие колодки. Не пытайтесь из неправильных колодок сделать правильные, из-за этого тормоза могут заклинить или плохо работать.
Вставляем новые колодки и надеваем суппорт. Резьбу для профилактики от коррозии обрабатываем медной смазкой.
Change The Brake Pads in Your Car Step 9 Version 6.360p
Собираем суппорт, как разбирали, надеваем колесо.
Важно! Прежде чем отправляться в поездку – после замены колодок нужно проверить тормоза. Нажмите педаль до упора. Троньтесь и затормозите. И так повторите пару-тройку раз. Всё в порядке? Повторите торможение на скорости побольше. Убедитесь что нет скрежета, и другого дискомфорта.
По какой причине могут заклинить тормоза?
Изношен или загрязнён поршень тормозного суппорта. Необходимо следить за состоянием зеркала поршня и целостностью пыльников и манжет.
Перекос тормозной колодки. Проверяйте правильность установки и соответствие детали.
Износ, загрязнение, коррозия направляющих суппорта. Вовремя смазывайте и меняйте пыльники или сами направляющие.
Поделиться ссылкой:
Похожее
Замена передних и задних тормозных колодок своими руками [Инструкция+видео]
От состояния тормозных колодок зависит эффективность торможения и безопасность участников движения. Поэтому нужно контролировать толщину накладок и менять детали по мере износа. Снятие и установка колодок не требуют специальных навыков и дорогостоящего оборудования. Замена деталей своими руками займет времени не больше, чем дорога в мастерскую и обратно. Нужно только подготовить стандартный инструмент и купить новые тормозные колодки.
В данной статье Вы узнаете:
Причины износа тормозных колодок
Когда нужно менять тормозные колодки?
Замена передних и задних колодок (дисковая и барабанная система)
Тестируем новые тормозные колодки
В конце статьи смотрите видео-инструкцию, в которой наглядно можно посмотреть как произвести замену колодок своими руками.
Причины износа тормозных колодок

Чтобы понять почему изнашиваются колодки, нужно понимать принцип работы тормозов. Различают два типа конструкции тормозной системы: дисковые и барабанные. Разница между ними в том, что в первых тормозные колодки прижимаются к дискам, а во вторых — к барабанам. Сила трения замедляет вращение колес, и машина останавливается. При этом кинетическая энергия автомобиля превращается в тепло, которое рассеивается колодками и дисками.
Эффективность работы тормозов зависит от силы трения в механизме. Для этого на металлическую основу колодок наклеивается накладка из фрикционного материала, которая улучшает сцепление. При этом материал накладки стирается, предотвращая износ металлических дисков либо барабанов.
Срок их службы колодок зависит от воздействия следующих факторов:
Агрессивный стиль вождения.
Тяжелые климатические условия.
Состояние дорожного покрытия (ямы вынуждают чаще пользоваться тормозами).
Качество колодок (накладок).
Состояние поверхностей тормозных барабанов и дисков.
Воздействие агрессивных реагентов, которыми посыпают дороги во время гололеда.
Когда нужно менять тормозные колодки?
При спокойном стиле вождения колодки нуждаются в замене через каждые 40-50 тыс. км. Однако состояние и целостность фрикционных накладок нужно проверять гораздо чаще — через каждые 5-10 тысяч километров.
Самый надежный и простой способ проверить состояние колодок — снять колесо и измерить толщину накладок. Детали нужно менять, если осталось не более 2-3 миллиметров фрикционного слоя. Колодка подлежит замене при наличии сколов и трещин накладки.

Некоторые модели имеют специальную сигнальную пластину, которая начинает шуметь при сильном износе накладки. В этом случае визуальный контроль не потребуется.
На современных машинах колодки имеют датчики, срабатывающие при превышении допустимого уровня износа. В этом случае бортовой компьютер предупреждает водителя о необходимости поездки на СТО.
Кроме прямых признаков, существуют косвенные:
Скрип при торможении.
Вибрация, удары или толчки при нажатии педали тормоза.
Следы металлической стружки на внутренней стороне колесных дисков.
Перечисленные симптомы могут быть следствием других неисправностей. Поэтому при их появлении нужно провести комплексную диагностику подвески и тормозной системы.
Подготовка машины. Какие нужны инструменты?
Для самостоятельной замены колодок требуются следующие инструменты:
Противооткатные башмаки.
Домкрат.
Баллонный ключ.
Струбцина для вдавливания тормозных цилиндров (можно обойтись мощной отверткой).
Гаечные ключи (они понадобятся для демонтажа барабана и суппортов).
Пассатижи, которыми можно снять и установить пружины барабанного механизма.
Работу желательно проводить в защитных очках и в респираторе. Это предотвратит попадание пыли от накладок в глаза и дыхательные пути.

Перед началом работы необходимо установить автомобиль на ровную площадку и зафиксировать колеса противооткатными башмаками. Это гарантирует, что автомобиль не упадет с домкрата во время работы.
Болты на колесе, которое собираетесь снимать, нужно ослабить до того, как поднимать машину. Это позволит обойтись без помощника, который удерживает тормоза, пока вы орудуете баллонным ключом.
Когда вы поднимите колесо на домкрате, покачайте машину, чтобы убедиться в ее устойчивости. Если все в порядке, можно откручивать болты и снимать колесо.
Перед монтажом новых колодок приходится утапливать поршни тормозных цилиндров. Поэтому следует предварительно снять крышки бачков, в которых находится тормозная жидкость.
Замена передних колодок (дисковые тормоза)

При торможении диски с колодками могут нагреваться до температуры свыше 300 градусов. Чтобы не получить ожоги, нужно убедиться что тормозной механизм успел остыть.
Работа выполняется в два этапа: демонтаж старых колодок и установка новых.
В зависимости от конструкции механизма, замену старых деталей можно выполнить без снятия суппорта или только после его демонтажа.
Независимо от этого, первое, что нужно сделать — снять колесо и демонтировать прижимные пластинки, которые предотвращают вибрацию колодок.
Если демонтаж суппорта не требуется, колодки снимаются следующим образом:
Расшплинтовать и извлечь направляющие.
Развести колодки, утопив тормозные цилиндры струбциной или мощной отверткой.
Извлечь старые детали.
Если колодки невозможно снять без демонтажа суппорта, придется приложить чуть больше труда:
Открутить болты, которые удерживают суппорты.
Аккуратно извлечь болты.
Поднять суппорт над тормозным диском.
Вывесить детали на рычаге или пружине при помощи веревки или проволоки.
Проследите, чтобы тормозной шланг не перекрутился и убедитесь что ему не грозит повреждение инструментом или колодками. Суппорт не должен висеть на шланге.
Открутить болты или извлечь с посадочных мест шпильки, фиксирующие колодки.
Проверить состояние креплений и при необходимости заменить их новыми.
Достать тормозные колодки.
Из-за большой толщины накладок новые детали не удастся сразу установить на посадочное место. Для этого нужно полностью вдавить поршни тормозного механизма в цилиндры. Для этого их придется сдавить струбциной. При ее отсутствии можно попробовать обойтись монтировкой или мощной отверткой.
При вдавливании поршня тормозная жидкость перетекает по трубкам в бачок. При этом он может переполниться. Нужно следить, чтобы жидкость не попала на краску в подкапотном пространстве.
Далее остается лишь поставить новые колодки на место. Установка производится в порядке, обратном снятию. Важно не забыть зашплинтовать шпильки и правильно вставить пластины, предотвращающие вибрацию колодок.
Момент затяжки болтов, удерживающих тормозные суппорты, нужно узнать из инструкции по эксплуатации машины.
Замена задних колодок (барабанная система)

При торможении машины нагрузка распределяется неравномерно — центр тяжести смещается в сторону передних колес. Поэтому задние тормозные колодки приходится менять значительно реже. Особенно это касается барабанных тормозов, которые отличаются большой площадью фрикционных накладок.
Замена задних колодок требует больше времени лишь когда тормозной барабан имеет глубокую выработку. Тогда на его краю появляется высокий «бортик», который затрудняет демонтаж.
Несмотря на кажущуюся сложность конструкции барабанного механизма, замена колодок занимает несколько минут. Главное — запомнить расположение тяг и пружин, чтобы поставить их на место.
Перед снятием деталей задних тормозных барабанов не забудьте снять авто с ручника. Иначе демонтировать барабан не получится, он будет прочно зажат.
Как и при снятии колодок дисковых тормозов, необходимо открыть бачок тормозной системы. Далее необходимо проделать следующие операции:
Снять колесо.
Открутить шпильки или винты, крепящие барабан к ступице.
Демонтировать тормозной барабан, аккуратно постукивая по нему.
Изучить и запомнить (или сфотографировать) расположение фиксаторов, пружин и тяг.
Отсоединить трос «ручника» от рычага на колодке.
Снять тяги с пружинами.
Извлечь старые колодки.
Если барабан имеет большую выработку или другие дефекты, его придется заменить новым.
Установка новых колодок производится в последовательности, обратной снятию. Перед монтажом тормозного барабана необходимо проверить правильность установки пружин, тяг и фиксаторов механизма. Также нужно поглубже утопить поршни тормозных цилиндров.
После сборки механизма остается только проверить его работоспособность.
Левые и правые тормозные колодки всегда меняются одновременно. Иначе тормоза могут работать неравномерно, что может стать причиной заноса при торможении.
Тестируем новые тормозные колодки
Перед выездом из гаража нужно несколько раз нажать педаль тормоза. Это позволит колодкам занять свои места. При этом нужно удостовериться, что педаль не проваливается. Далее нужно удостовериться в правильной работе механизма. Педаль должна нажиматься плавно и при ее нажатии не должно раздаваться щелчков или посторонних шумов со стороны тормозных механизмов.

Тормоза нужно проверять аккуратно. Сначала попробуйте остановиться со скорости 5 км/ч, потом — 15-20 км/ч. Только после этого можно проверить эффективность торможения с 50-60 км/час. Для проверки используйте дорогу, на которой отсутствует трафик.
Пока колодки не «притрутся» к дискам и барабанам, тормоза автомобиля работают недостаточно эффективно. Процесс притирки можно ускорить:
Первые 150-300 километров пробега нужно периодически выполнять серии мягких торможений с усилием не более 50% от максимума. Тормозить нужно не дольше, чем несколько секунд. После этого нужно дать колодкам остыть — перегрев уменьшает их ресурс и может стать причиной деформации.
За период притирки нужно провести минимум 50 остановок с плавным торможением. Перед тем как продолжить движение, нужно выждать 10-15 секунд, чтобы поверхности остыли.
Сразу после сборки задних тормозных механизмов нужно проверить работу «ручника». Для этого нужно поднять рычаг и попытаться провернуть колесо руками.
Самостоятельная замена передних и задних тормозных колодок — не сложная, но крайне ответственная работа. Поэтому отнеситесь к ней предельно внимательно. Не торопитесь и используйте только качественные детали. От этого зависит безопасность вас и ваших близких.
Видео: замена тормозных колодок ВАЗ 2109, 2110, 2114, 2115, Калина, Гранта, Приора
Похожее
Замена задних тормозных колодок — что нужно знать
Бытует одно обманчивое предположение, что замену тормозных колодок требуется производить в какое-то определённое, установленное (кем-то?) время. И тогда Ваш автомобиль будет функционировать, словно дорогие швейцарские часы да и тормозить идеально, а Вы не будете испытывать никаких проблем. Но разобьём этот домысел о крепкую бетонную стену проверенных фактов. Ведь колодки изнашиваются не в удобное для водителя время, а постепенно и зависит это от множества факторов: будь то погодные или дорожные условия или Ваш стиль вождения.
Сроки замены тормозных колодок
Без всяких сомнений периодичность, с которой Вам следует заменять тормозные колодки в большинстве своём зависит от Вашего стиля вождения, интенсивности экстренных торможений и т.д. Но особняком выделяются некоторые средние нормированные данные. Так, например, на автомобилях отечественного производства замену колодок следует производить каждые 15 тысяч километров а на иномарках – каждые 20 тысяч. В то время на спортивных автомобилях, не столь важно какого производителя, тормозные колодки служат в пределах 5 тысяч километров. Передние тормозные колодки изнашиваются гораздо быстрее задних, так как берут на себя большую нагрузку и их замену приходится производить чаще раза в три. Так же срок износа тормозных колодок различается у дисковых и барабанных тормозов. Пробег барабанных тормозов составляет в среднем 150 тысяч километров, когда дисковых в десять раз меньше – 10-15 тысяч.
Как определить степень износа колодок?
Характерным признаком износа тормозных колодок, является возникновение неприятного писка во время торможения. Этот звук издаётся датчиком износа. Когда тормозные колодки стираются до критического уровня, пластина датчика начинает тереться о диск, чем и способствует возникновению характерного писка. Другой разновидностью датчиков является пластина из мягкого металла, контакт, который вмонтирован глубоко в тормозную колодку. Когда тормозная колодка изношена и требует замены, контакт начинает тереться о диск, сигнализируя об этом через приборную панель миганием определённой лампочки. Если датчик износа не предусмотрен производителем, тогда необходимость замены колодок возникает когда фрикционный материал в толщину составляет не менее 1 миллиметра, не считая размер металлической основы.
Бывают и такие случаи, когда износ колодки происходит неравномерно. Или канавки одной колодки стёрты полностью а другой нет. Зачастую это происходит от некорректной работы суппорта. В данном случае придётся не только заменять обе колодки, но и ремонтировать сам суппорт. Еще одним показателем износа колодок является уровень тормозной жидкости. Когда колодки стираются полностью, поршни суппорта движутся у диску, что существенно увеличивает расход тормозной жидкости. Указывать на износ тормозных колодок могут и другие косвенные факторы, например сниженная эффективность торможения, что особенно замечается при экстренном торможении, увеличенный ход педали тормоза и другие. Явным сигналом к замене колодок служат трещины и разного рода механические повреждения на них.
Когда должна производиться замена тормозных колодок?
Ответ на этот злободневный вопрос можно найти, в первую очередь, нигде иначе как в мануале к Вашему автомобилю. Именно тут Вы найдёте все необходимые параметры, относящиеся к замене тормозных колодок, как задних, так и передних. Этот вопрос должен решаться без излишней самодеятельности и без надежды на то, что замена ещё подождёт. Если толщина тормозных накладок на задних колодках указана 1,5 мм, значит меняйте колодки без промедления по её достижению.
Замена задних тормозных колодок должна быть проведена не на одном из колёс, а на двух задней оси одновременно. Далее необходимо будет производить замену, руководствуясь исключительно инструкцией от производителя, тормозные колодки которого Вы установили на свой автомобиль.
Важно! Для того, чтобы самостоятельно заменить тормозные колодки, Вам понадобиться, конечно же стандартный набор слесарных инструментов и некоторые иные приспособления. Особенно они пригодятся во время замены колодок дисковых тормозов. Описывать все необходимые инструменты не имеет смысла, поэтому рекомендуем воспользоваться мануалом к именно модели Вашего автомобиля или автомобильными форумами, где собираются водители с идентичными Вашему автомобилями. Давайте пробовать вместе заменить задние колодки тормозов на двух системах: барабанной и дисковой. Мы опишем общий процесс замены в плане технологии, а все нюансы разборки и сборки задних тормозов зависят только от их типа.
Замена задних тормозных колодок на барабанных тормозах
Перед заменой задних тормозных колодок, рекомендуется провести диагностику их состояния, не снимая барабана. Для этого предусмотрено смотровое окно в самом механизме. Снимите заглушку и оцените толщину накладки тормозной колодки. Если тормозные колодки действительно требуют замены, тогда приступаем к работе.
1. Первым делом, ослабляем привод ручника (стояночного тормоза системы).
2. Снимаем тормозной барабан, прежде отвернув направляющие штифты. Конечно, руками его снять не так то просто, так как он прикипает, поэтому сначала постучите по нему с торца.
3. После того, как барабаны был Вами успешно снят, вынимаем направляющую пружину, что располагается в зацеплении с колодкой.
4. Далее снимаем переднюю колодку, отсоединив перед этим нижнюю стяжную пружину, а затем снимаем и разжимную планку.
5. Следующим шагом будет отсоединение направляющей пружины от задней колодки тормозов и выведение рычага ручного привода из наконечника троса.
6. Извлекаем направляющую пружину из механизма тормозов. Расшплинтовываем ось рычага ручного тормоза. Снимаем рычаг, шайбу и ось.
7. Переставляем рычаг на приобретённую тормозную колодку и зашплинтовываем ось. Далее проводим установку тормозных колодок в обратном порядке.
Как заменить задние тормозные колодки на дисковых тормозах?
Мы рассмотрели монтаж задних тормозных колодок на барабанных тормозах. Но она диаметрально противоположна аналогичной процедуре на дисковых тормозах. В данном случае не обойтись без специальных съёмников, которые предназначены именно для системы тормозов Вашего автомобиля, не забывая, конечно, же о стандартном наборе инструментов.
1. Ослабляем трос ручника и освобождаем его.
2. Снимаем стопорную пружину, выбив стопорные штифты.
3. Далее можем снимать задние тормозные колодки и прокладки.
4. Проводим очистку поверхности тормозного диска, которая находится в постоянном контакте с задней тормозной колодкой.
5. Также следует проверить в каком состоянии находится грязезащитный чехол. Если на нем будут обнаружены какие-либо механические повреждения, то рекомендуется полностью перебрать весь суппорт.
6. Далее необходимо обязательно проверить фрикционную поверхность суппорта на предмет повреждений и измерить толщину диска тормозов. Прежде уточните в мануале к Вашему автомобилю, какая минимально допустимая толщина заднего тормозного диска. Это нужно для перестраховки того случая, при котором Вы просто можете «попасть» ещё и на замену тормозного диска ближайшие пару дней.
7. После втолкните поршни в тормозной цилиндр.
8. Далее переходим непосредственно к установке тормозных колодок. Прокладку смазываем по обеим сторонам тонким слоем консистентной силиконовой смазки. Затем устанавливаем прокладку на заднюю пластину колодки.
9. Перед тем, как установить колесо, обязательно нанесите антикоррозийный состав на обод направляющей ступицы.
Важно знать! Если при разборке тормозного механизма, возникла необходимость снятия трубки тормозной жидкости с суппорта, тогда следует долить «тормозуху» в бачок и прокачать тормоза. Убедитесь в корректно проведённом монтаже тормозных колодок. Всё ли сделано правильно и нет ли утечки тормозной жидкости. Приступайте к регулированию тормозов.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Замена передних и задних тормозных колодок своими руками
Безопасность автомобиля, водителя и пассажиров напрямую зависит от состояния тормозных колодок. Именно они ответственны за эффективное торможение даже в экстренных условиях. Своевременная замена на новые тормозные колодки обеспечит безопасную и быструю поездку. Провести эту операция может даже начинающий автомобилист.
Когда нужно проводить замену тормозных колодок
В зависимости от влияния разных факторов замена тормозных колодок может производиться с различной периодичностью. В среднем такая замена производится на машинах с механической КПП каждые 30-50 тысяч километров, а на автомобилях с АКПП – каждые 25-30 тысяч километров. Но замена колодок может понадобиться и раньше. Признаками того, что замена колодок необходима, являются:
увеличение тормозного пути;
неравномерный фрикционный износ колодок, в этом случае необходима замена и тормозного суппорта;
механические повреждения колодок, которые можно заметить при визуальном осмотре;
проваливание или большой ход тормозной педали;
повышенный расход тормозной жидкости;
срабатывание датчика, на моделях с контролем истончения колодок.
Производители рекомендуют каждые 10 тысяч километров пробега проводить осмотр и тестирование всей тормозной системы. Во время этой проверки уделите самое пристальное внимание тормозным колодкам и учтите, что передние колодки изнашиваются быстрее задних.
Замена передних тормозных колодок (дисковые тормоза)
Передние тормозные колодки испытывают большую нагрузку при торможении, чем задние. Передние тормозные колодки приходится менять значительно чаще. Следует учитывать, что нужно менять колодки только парами – обе передние или обе задние. Рассмотрим алгоритм замены передних колодок на дисковых тормозах.
Перед заменой колодок автомобиль устанавливают на ровной поверхности, ставят на стояночный тормоз. Открыв капот, снимают крышку бачка тормозной жидкости для облегчения перемещения поршня рабочего цилиндра. После установки под колеса противооткатных башмаков и ослабления колесных болтов автомобиль поднимают домкратом.
Теперь переходите к выполнению основных операций по замене:
1. Выверните руль, так как это обеспечит хороший доступ к суппорту. Осмотрите тормозной диск, оцените его состояние.
2. Полностью выверните направляющие суппорта, верхнюю и нижнюю. Удалите направляющие. Поднимите крышку суппорта.
Важно! Закрепите суппорт подручными материалами, например проволокой или ремнем, к деталям подвески. Это предотвратит повреждение тормозных шлангов.
3. Вдавите поршень при помощи большой плоской отвертки.
4. Плоской отверткой подденьте старые колодки и демонтируйте их. Отделите противоскрипные пластины. Необходимо смазать пластины тонким слоем смазки.
5. Желательно снять и скобы для того, чтобы смазать их. Покройте их смазкой со всех сторон.
6. Очистите посадочное место от грязи.
7. Подготовьте новые колодки. Нанесите смазку на уши колодок и те места, на которые крепятся противоскрипные пластины.
8. Руководствуясь инструкцией к автомобилю, установите новые тормозные колодки. Удалите ветошью излишки смазки.
9. Покройте смазкой периметр поршня. Установите на место суппорт. Действуйте аккуратно, чтобы не повредить направляющие суппорта.
10. После подготовки направляющих, которая заключается в нанесении тонкого слоя смазки, устанавите их, хорошо закрутив.
11. Теперь повторите все операции на втором колесе.
12. После замены обеих колодок проверьте герметичность тормозной системы неоднократным нажатием на тормозную педаль.
Важно! Не забудьте закрыть крышку бачка тормозной жидкости, так как гигроскопичная тормозная жидкость не переносит длительного контакта с воздухом.
Замена задних тормозных колодок (барабанные тормоза)
Перед заменой нужно провести подготовительные операции, как при замене передних колодок.
Внимание! Снимите автомобиль с ручного тормоза. Он является частью барабанного тормоза.
Замена задних колодок производится в следующей последовательности:
1. Отверните гайки крепления барабана.
2. Демонтируйте барабан. Если его трудно снять, то его можно легко простучать, поддеть барабан с двух сторон, снять его со ступицы. Контролировать состояние подшипника барабана.
3. Изучите и запомните, а лучше сфотографируйте, расположение тяг, пружин и фиксаторов.
4. После отсоединения стояночного троса, снимите пружины, тяги.
5. Демонтируйте старые колодки.
6. Проведите сборку новых колодок с пружинами и тягами. Если вы фотографировали их расположение, проверьте правильность монтажа по фотографии.
7. Установите на место.
8. Проведите проверку (или прокачку) тормозной системы.
Прокачка и проверка работы тормозов после замены колодок
Прежде, чем привести автомобиль в движение после замены колодок, нужно провести прокачку тормозной системы. Эта операция поможет удалить воздух из системы.
Это будет сделать легче, если прибегнуть к помощи товарища. Вам понадобиться тормозная жидкость. Она должна быть такой же, как та, что используется в автомобиле. Также нужен шланг диаметром равным диаметру штуцера прокачки. Шланг присоединяем к штуцеру, а второй конец опускаем в емкость с жидкостью. Слегка ослабляем штуцер. Ваш помощник должен в это время нажать на педаль с усилием и удерживать ее. После выхода всего воздуха штуцер необходимо затянуть. Эта процедура проводится на всех колесах. Начинать рекомендуется с колеса, которое наиболее удалено от главного цилиндра тормозной системы.
После замены колодок необходимо убедиться в том, что тормоза функционируют нормально. Они должны работать плавно, не должно быть рывков и посторонних звуков.
Проверку правильности сборки ручного тормоза проводят сразу, не снимая авто с домкрата. Проверка проводится путем затягивания ручного тормоза, если при этом вам не удается руками провернуть колесо, то все выполнено правильно. А оценку качества сборки барабанного тормоза проводят при проведении приработки тормозов на ходу. Также для нормальной работы тормозов (особенно для дисковых) необходима притирка, приработка поверхностей трения. Такую приработку производят на первых после замены 150-300 км пробега. Рекомендуется:
Провести серию мягких торможений, во время которых использовать усилие при надавливании на педаль не более 50% от максимального уровня. Такие торможения должны быть кратковременными, чтобы не перегревать поверхности трения.
Проводить остановки автомобиля с постепенным незатянутым торможением. Чтобы элементы тормозной системы смогли остыть, время остановки должно быть не менее пяти секунд. Таких циклов должно быть не меньше пятидесяти.
При этом следует оценивать наличие посторонних звуков при торможении. При некорректном подборе фрикционного материала накладок, возникает такое явление как «пыление» колодки. Появляются шумы. Причем в случае барабанных тормозов эти шумы проявятся скорее. Правда, их наличие не всегда указывает на плохую сборку или использование некачественных колодок. Такие шумы наблюдаются и в случае попадания в тормозную систему камешков, других небольших объектов или при повышенной влажности.
Как уменьшить износ тормозных колодок
Как бы внимательно не относились вы к своему автомобилю, все равно придет время, когда нужно поменять тормозные колодки. Снижают ресурс тормозных колодок такие факторы:
плохое качество дорожного покрытия;
особенности вождения автомобиля;
климатические условия эксплуатации;
качество используемых колодок, аккуратность при их монтаже.
А вот уменьшить износ колодок и продлить срок их службы можно, выполняя несложные правила:
выполнять торможение плавно, а для того, чтобы такая возможность была, выдерживать дистанцию при движении;
выполняя торможение не использовать постоянное давление на педаль, а выполнять несколько плавных нажатий;
не оставлять надолго машину на стояночном тормозе в сильные морозы для предотвращения примерзания колодок к барабанам.
Надеемся, что при помощи этих советов вы проведете замену тормозных колодок самостоятельно. Отнеситесь к этому ответственно, ведь исправная тормозная система – залог вашей безопасности.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
80 — Замена задних тормозных колодок
На моей машине стоят колодки барабанного типа. Их замена несколько сложнее колодок дискового тормоза, но зато изнашиваются они куда медленнее дисковых. Но всему когда-нибудь приходит конец, и когда рычаг ручного тормоза при затягивании тормозов на парковке поднимается вертикально, колодки лучше заменить — даже если они еще и держат. Как известно, лучше иметь надёжные тормоза, чем надёжный двигатель. )))
Ну а когда в дополнение к прослабленному ручнику сзади появляется какой-нибудь свист или хруст при торможении, как то произошло у меня; плюс еще снижается эффективность работы задних тормозов — колодки лучше сменить не задумываясь.
Итак, начинаем.
Отпускаем рукоятку ручника до отказа вниз, поднимаем машину домкратом, ставим под нее подставку (обязательно!!! ), и снимаем колесо.
Чтобы добраться до колодок, нужно снять тормозной барабан. На моей Аудюхе барабан вращается на конических роликовых подшипниках, которые снимаются вместе с ним. Гайка, крепящая барабан к ступице, находится под защитным колпачком — этот колпачок нужно снять.
Протираем поверхность барабана от грязи, чтобы она не попала в смазку при снятии колпачка, а затем снимаем его, нанося несильные удары молотком по пояску колпачка, по направлению к себе.
Гайка тормозного барабана зафиксирована специальным корончатым фиксатором и шплинтом.
Разгибаем усы шплинта и вытаскиваем его. Далее снимаем фиксатор, поддев его отвёрткой.
Откручиваем гайку. Под гайкой имеется прижимная шайба.
Поддев отвёрткой, снимаем её — и далее вынимаем наружный подшипник, покачав барабан.
Вот фото снятых с цапфы деталей —
Корончатый фиксатор и шплинт положить забыл…
Теперь вроде бы можно и снимать барабан — но этого сделать не удастся по той простой причине, что в нем имеется выработка, а колодки внутри разведены специальным регулирующим устройством, автоматически поддерживающим необходимый рабочий зазор.
Чтобы свести колодки и снять барабан, нужно разблокировать регулятор зазора. Делается это просто: поворачиваем барабан так, чтобы любое из отверстий крепления колеса оказалось спереди (по направлению к носу машины), вставляем в отверстие отвертку, и поднимая ее лезвие вверх, упираемся в специальный регулировочный клин. От клина вниз идет пружина, поэтому отверткой клин нащупывается довольно легко: скользим отверткой по пружине вверх и попадаем прямо на клин.
На фото чуть ниже будет видна эта система — кто не понял по описанию, поймет по фото. )))
Итак, поймав клин лезвием отвертки, нажимаем ручку отвертки вниз, придерживая барабан от проворачивания.
Лезвие отвертки поднимает клин, отчего он освобождает распорную планку и колодки сходятся.
Теперь можно спокойно снять барабан. Если внутренний подшипник снялся вместе с барабаном — хорошо, а если он остался на цапфе — сразу снимаем его и сальник за ним. Подшипник и сальник лучше протереть/промыть от старой смазки — и, заново смазав, сразу вернуть на место в барабан.
Теперь снимаем колодки. На фото ниже под цифрами 1 и 2 показана та самая система автоматического поддерживания рабочего зазора — клин, который мы подняли вверх при снятии барабана, и пружина, подтягивающая его вниз при раскрывании колодок.
Примитивная система, не правда ли?
Однако она работает безупречно — хвала немецким инженерам, придумавшим такое простое и надежное устройство!
Под номером 3 — пружина, стягивающая колодки в верхней части, под номером 5 — пружина, стягивающая колодки в нижней части.
Под номером 4 — фиксаторы колодок. Прижимают колодки к тормозному щиту и не дают колодкам сложиться домиком при снятом тормозном барабане. Если кто разбирал задние тормоза Жигулей — там точно такая же система, за исключением клина с его пружиной. )))
Ну и под номером 6 — механизм ручного тормоза.
Под пружиной 3 есть еще одна пружина, прижимающая распорную планку к левой колодке — ее будет видно на последующем снимке при описании ее монтажа.
Итак, снимаем руками пружину 2 (она мягкая) и вытаскиваем вверх клин.
Затем пассатижами стягиваем пружину 3 вверх с распорной планки (в левой ее части).
Пружину нужно придержать через тряпицу рукой в середине, чтобы она случайно не улетела — бывает и такая оказия. )))
Не стоит опасаться удара — пружина хоть и жесткая, но снимается просто.
Вытаскиваем другой конец пружины из правой колодки.
Затем снимаем фиксаторы 4. Придерживая фиксатор с обратной стороны тормозного щита, нажимаем на чашку фиксатора, утапливая цилиндрическую пружину, и повернув чашку на 90 градусов, снимаем фиксатор.
Вытаскиваем штифт фиксатора из тормозного щита, чтобы он случайно не потерялся.
Повторяем процедуру с другим фиксатором.
Пружину 5 снимать не нужно — да ее и очень неудобно снимать на стоящих на месте колодках без приспособления. Вместо этого, чуть разведя колодки сверху, тянем колодки к себе за средние их части, отчего они складываются домиком и соскакивают с нижнего упора. Теперь нижнюю пружину можно легко снять.
Снимаем трос ручного тормоза, сдвинув упор троса вниз по прорези рычага механизма и убираем снятые колодки в сторону.
Вот что у нас осталось после всех этих операций: )))
Теперь можно ставить новые колодки, сняв с них фаску по краям рашпилем или крупным напильником, помня о выработке внутри барабана.
Перед установкой колодок тормозной щит нужно очистить от грязи и заодно нужно проверить тормозной цилиндр на предмет подклинивания — поршеньки должны легко сжиматься, а манжеты должны быть в нормальном состоянии — без порывов и трещин.
Подтеканий тормозной жидкости быть не должно ни в коем случае: если только вы видите следы тормозухи на цилиндрике, либо на других участках тормозного щита — цилиндрик подлежит обязательной замене.
Можно приобрести ремкомплект и поменять резиновые колечки внутри — но, имхо, это не Жигули, и новый цилиндрик стоит не так уж и дорого. Безопасность, имхо — превыше всего!
Итак, собираем колодки. С начала ставим тормозную планку на левую колодку (сняв ее предварительно со старой, конечно. Снятие проблем не вызывает — делаем это точно так же, как с пружиной 3)
Заводим планку на рычаг ручного механизма снизу и поднимаем ее вверх, на ее рабочее место.
Установка пружины вызывает некоторые сложности ввиду жесткости пружины. Советую сделать так: вставить пружину в отверстие колодки, упереть планку в край стола/стула, и нажимая на ухо пружины лезвием отвертки, натянуть ее на планку.
Пружину нужно придерживать в средней части. После нескольких попыток это обычно удается — у меня, по крайней мере, сложностей никаких не возникает. )))
Вот фото одетой планки с пружиной. Жаль, хвостика не видно, на который натягивается пружина…
Теперь одеваем трос ручного тормоза. Сжимаем рукой пружину (усилия рук обычно хватает для этого) и одеваем конец троса на рычаг механизма 6.
Затем одеваем нижнюю пружину 5 на обе колодки.
Сложив колодки домиком, одеваем их на нижний кронштейн, нажимая их по направлению к тормозному щиту и стараясь попасть правой колодкой в прорезь распорной планки и на пятаки тормозного цилиндра.
Способ довольно необычный, но я им пользуюсь с времен юзания Жигулей — и проблем при установке никогда не возникало. У меня получается это всегда с первого-второго раза.
Затем ставим фиксаторы — точно так же, как и снимали. Нажимаем пружину, и, одев чашку фиксатора на штифт, поворачиваем ее на 90 градусов — она фиксируется в этом положении на штифте.
То же проделываем и с фиксатором другой колодки.
Затем ставим пружину 3. Советую согнуть крючок из стальной проволоки — это позволяет быстро поставить пружину на место.
Одеваем ее на правую колодку, цепляем за ухо крючком, и, придерживая левую колодку, натягиваем на распорную планку ухо пружины.
Остается вставить сверху клин механизма установки зазора и поставить на него пружину.
Делаем это, вставив отвертку между распорной планкой и левой колодкой, отодвигая колодку влево, чтобы освободить зазор для клина. Пружина клина одевается просто.
Установив пружину, поднимаем клин вверх, чтобы колодки сошлись и не мешали одеть барабан.
Вот что у нас получилось после всех этих операций. )))
Ну а теперь можно и поставить барабан.
Очищаем барабан и цапфу от грязи, добавляем во внутренний подшипник смазки (если раньше не смазали), смазываем внутренний сальник (он тоже остается в барабане) литолом, наносим на цапфу тонкий слой смазки и одеваем барабан.
Густо смазываем промытый заблаговременно (если это требуется) внешний подшипник Литолом (я еще наталкиваю смазки на место установки подшипника в барабане) и вставляем его до упора в барабан.
Одеваем прижимную шайбу (она имеет конструкцию, обеспечивающую ее определенное положение на цапфе) и накручиваем гайку.
Этой гайкой одновременно регулируется рабочий зазор подшипника, поэтому следует сначала плотно завернуть ее до ощутимого упора; а затем, прокручивая барабан и покачивая его относительно вертикальной и горизонтальной плоскости, отпускаем постепенно гайку, находя такое ее положение, при котором отсутствует люфт барабана и он свободно крутится на оси.
Перед регулировкой зазора необходимо несколько раз нажать на педаль тормоза для того, чтобы колодки установились внутри барабана равномерно по его оси.
Затем одеваем корончатую шайбу, поворачивая ее до тех пор, пока она не оденется на гайку и у нее не совпадут отверстия под шплинт.
Ну а затем зашплинтовываем гайку.
В зазор между барабаном и шайбой добавляем смазки (я так же добавляю ее и в колпачок), а затем ставим колпачок на место, постукивая молотком по его пояску по окружности до полной посадки колпачка в барабан.
Можно подобрать кусок трубы соответствующего диаметра и воспользоваться ей, как оправкой.
Вот и все. Ставим колесо и проделываем те же операции с другой стороной.
А потом можно и в путь. Первое время следует поездить осторожно для того, чтобы колодки притерлись к барабанам — на это обычно уходит день-два — смотря как поездить. Ну а после того можно и отрегулировать ручник, если это потребуется.
Вот и вся наука. Всем удач на дорогах — и спасибо за внимание!
