Предохранители и реле ВАЗ-2123

Монтажный блок предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

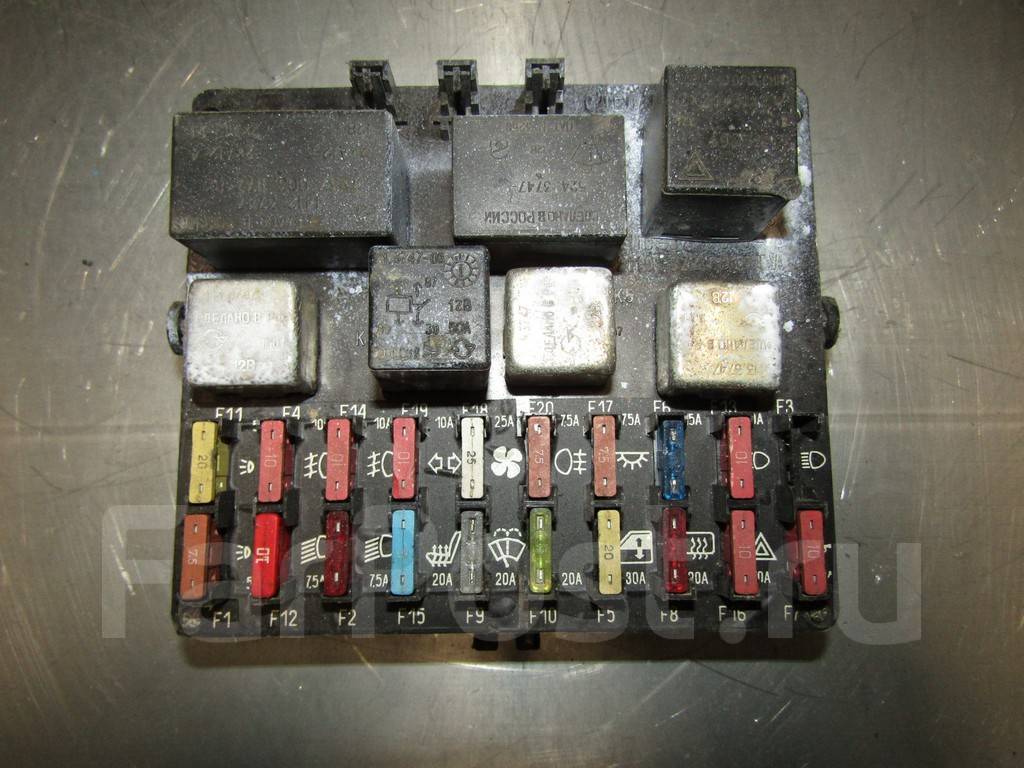

Рис. 1. Монтажный блок

Рис. 3. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)

Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки.

Схема внутренних соединений монтажного блока представлена на рис. 3.

Защищаемые цепи монтажного блока в салоне автомобиля

Обозначение Ток (А) Защищаемые элементы

F1 (5) Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

F2 (7,5) Лампа ближнего света (левая блок-фара)

F3(10) Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

F4(10) Левая противотуманная фара

F5(30) Реле электростеклоподъемников, электростеклоподъемники передних дверей

F6(15) Прикуриватель

F7(20) Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

F8(25) Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

F9(20) Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

F10(20) Блок дистанционного управления электропакетом (блокировка дверей)

F11(5) Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

F12(7,5) Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

F13(10) Лампа дальнего света (правая блок-фара)

F14(10) Правая противотуманная фара

F15(20) Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

F16(10) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17(7,5) Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

F18(25) Вентилятор отопителя

F19(10) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

F20(7,5)  Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Замена предохранителей и реле

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой.

Это может привести к повреждению электрических приборов и даже к пожару.

Выверните два винта крепления крышки блока предохранителей.

Берем за край и опускаем крышку монтажного блока

Чтобы был лучший подход вынимаем крышку из двух фиксаторов

Фиксаторы с резинками, могут остаться на кронштейне, а могут выйти вместе с крышкой

с помощью пластмассового пинцета, находящегося в блоке, вынимаем предохранитель

Для замены реле выньте его из блока предохранителей и реле.

Устанавливайте новые предохранители и реле в порядке, обратном снятию

Снятие и установка блока предохранителей и реле

Выверните два винта и снимите крышку блока предохранителей и реле.

Выверните винты крепления блока.

Отведите блок вниз таким образом, чтобы получить доступ к колодкам

Отсоедините колодки с проводами, предварительно промаркировав проводов.

Подденьте отверткой и снимите колодку дополнительного разгрузочного реле с блока.

Снимите блок предохранителей и реле с автомобиля.

Устанавливайте блок предохранителей и реле в порядке, обратном снятию

Снятие монтажного блока автомобиля выпуска с 2009 года

Снимаем крышку блока предохранителей, как описано выше



Крестовой отверткой откручиваем саморез крепления монтажного блока

Выводим держатель блока «Б» из кронштейна «А»

Отсоединяем от монтажного блока пять колодок жгута проводов панели приборов



Отжимаем отверткой фиксатор колодки выносного реле

И сдвигаем с направляющих блока колодки в сборе с реле

Также снимаем остальные колодки с выносными реле



Снимаем монтажный блок

Устанавливаем монтажный блок в обратном порядке

Блок реле и предохранителей системы впрыска

Блок реле и предохранителей системы впрыска расположен под панелью приборов в районе ног пассажира.

Не допускается замена перегоревшего предохранителя предохранителем другого номинала или самодельной перемычкой.

Предохранители электровентиляторов системы охлаждения

Предохранители электровентиляторов системы охлаждения находятся в блоке предохранителей и реле системы впрыска.

Для замены предохранителей снимите крышку блока предохранителей.

Выньте левый предохранитель

Выньте правый предохранитель.

Осмотрите и замените перегоревшие предохранители.

С 2015 года выпуска предохранители и реле системы управления двигателем находятся за монтажным блоком под панелью приборов.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой. Это может привести к повреждению электрических приборов и даже к пожару.

Конечно здесь приведены различные модели крепления монтажных блоков данного автомобиля.

Нужно учитывать, что каждый год автомобиль комплектуется по разному. И расположение реле и предохранителей может не совпадать.

Обычно на крышках монтажных блоков есть пояснительная записка о расположении предохранителей и реле.

Блок предохранителей АБС

Блок предохранителей АБС находится в моторном отсеке на кронштейне рядом с аккумулятором

40А – Электродвигатель возвратного насоса гидроагрегата АБС

25 А – Электромагнитные клапаны гидроагрегата АБС

5А – Электронный блок управления гидроагрегата АБС

Чтобы поменять предохранители, отжимаем фиксатор крышки блока предохранителей АБС

Открываем крышку блока и заменяем предохранитель

Реле и предохранители Шевроле Нива (1.7 и 1.8): схемы блоков « NewNiva.ru

Назначение монтажного блока

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?

Монтажный блок Шевроле Нива объединяет в себе панель предохранителей и реле. Чтобы добраться до него, необходимо под рулевой колонкой отвернуть саморезы крепления крышки, а затем эту крышку потянуть на себя. Назначение элементов монтажного блока зависит от года выпуска конкретной модели. В 2009 году Шевроле Нива претерпела рестайлинг, поэтому, наряду с другими изменениями, поменялись и функции защитных устройств.

Расположение и электросхема

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

Блок предохранителей и реле располагается в одном месте, в салоне и слева от рулевой колонки. Доступ к нему затруднен, так как крышка привинчена, а не на фиксаторах.

Года выпуска

2002

2003

2004

2005

2006

2007

2008

Года выпуска

2009

2010

2011

2012

2013

2014

2015

2016

2017

2018

2019 и н.в.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

У каждого автомобиля имеется электрическая цепь, питающая все электрические устройства в нем. Автомобиль Нива Шевроле не исключение, в ней полно электроники.

Время от времени данная электроника дает сбои, которые необходимо устранять. Первым на что при таких сбоях следует обращать внимание — это блок предохранителей, а также реле.

В данной статье будет рассмотрен блок предохранителей Нива Шевроле с описанием.

Если выходит из строя, то или иное устройство в авто, то в первую очередь стоит обратить в внимание на блок защитных предохранителей, так как именно они защищают все устройства от таких факторов как повышенный ток, короткие замыкания. Поэтому нужно знать где они находятся.

 23 декабрь 2015  LadaOnline    617 687
На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

• F8 (8А)
• Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
• и вентиляцией
• F9 (8А)
• Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
• стекла двери багажного отделения
• F10 (8А)
• Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
• F11, F12 (8А)
• Резерв
• F13 (8А)
• Контакты реле противотуманного света в задних фонарях
• F14 (16A)
• Прикуриватель
• F15 (16A), F16 (8A)
• Резерв
• Дополнительный блок:

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

№ и номинал предохранителя

Защищаемая цепь

Основной блок Дополнительный блок

1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

Причины выхода из строя предохранителей

Каждый элемент рассчитан на определенную силу тока. Его значение написано на корпусе, но для удобства цвета корпуса соответствуют определенным значениям.

• Коричневый – 7,5 А
• Красный – 10 А;
• Синий – 15 А
• Желтый – 20 А;
• Белый – 25 А.

При превышении допустимого значения силы тока плавкий предохранитель перегорает, и цепь размыкается. Таким образом, предотвращается выход из строя потребителя. Причиной увеличения силы тока может служить повышение нагрузки цепи или короткое замыкание. При этом общее сопротивление цепи уменьшается, а сила тока увеличивается.

Расшифровка обозначений предохранителей и замена блока на Chevrolet Niva

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Дополнительный блок под вещевым ящиком

Находится под вещевым ящиком со стороны пассажира.

Номер	За что отвечает
1	Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2	Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3	Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4	Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5	Реле правого электровентилятора
6	Реле левого электровентилятора
7	Реле бензонасоса
8	Главное реле
9	Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10	Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11	Контроллер

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

1. Открыть крышку блока.
2. Найти вышедшую из строя вставку.
3. Взять ее пинцетом и вытащить из гнезда.
4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Фотогалерея

Читать новости о новой Ниве

схема расположения электрооборудования, расшифровка обозначений с фото и видео

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. Большинство электрических цепей защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Электродвигатели мотор редукторов очистителей ветрового стекла и стекла двери задка защищены автоматическими биметаллическими предохранителями многоразового действия.

Мощные потребители (фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле. Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне под панелью приборов, слева от рулевой колонки. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Блок реле и предохранителей системы управления двигателем прикреплен к кронштейну контроллера. На автомобиле с кондиционером предохранитель (10 А) и реле компрессора кондиционера установлены на левой стойке поперечины панели приборов и закрыты экраном консоли панели приборов. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства и управляемый ключом зажигания с места водителя. Проверка генератора На автомобилях устанавливают генераторы 9402.3701-01, 5112.3771 или 9402.3701-04. Пускаем двигатель, даем ему поработать несколько минут и доводим обороты коленчатого вала двигателя до 3000 мин*1. Включаем все потребители: дальний свет фар, обогрев стекла двери багажного отделения, вентилятор отопителя и т.д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В. Если это не так — неисправны регулятор напряжения, обмотки генератора или окислены контактные кольца ротора генератора. Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,2-14,7 В. Для проверки регулятора напряжения, снятого с генератора подсоединяем к щеткам лампу (1-3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Для проверки обмотки ротора нужно снять щеткодержатель с регулятором напряжения. Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и ротор нужно заменить. Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить. Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить. Для проверки обмоток статора нужно отсоединить выводы обмоток от выпрямительного блока. Для проверки обрыва в обмотках подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит, в обмотке есть обрыв. Аналогично проверяем остальные обмотки.

Для проверки короткого замыкания обмотки статора на «массу» подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу». Аналогично проверяем остальные обмотки. Проверку вентилей выпрямительного блока можно выполнить на автомобиле, не снимая генератор. «Плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к его корпусу. Тестер должен показать бесконечность. В противном случае и в блоке положительных, и в блоке отрицательных вентилей имеется короткое замыкание. Для проверки замыкания в положительных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к выводу одной из фазных обмоток статора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных вентилей. Для проверки замыкания в отрицательных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи — пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу». Замыкание дополнительных диодов у генераторов 9402.3701-01 и 5112.3771 можно проверить, подключив «+» батареи через лампу к выводу «D» генератора, а «-» — к выводу одной из фазных обмоток статора. Если лампа горит, один или несколько дополнительных диодов «пробиты». Обрыв в основных вентилях определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также следствием обрыва или замыкания в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на выводе «D» (ниже 14 В) при средней частоте вращения ротора генератора. Выпрямительный блок при выходе из строя даже одного диода рекомендуется заменять в сборе. Книга из серии многокрасочных иллюстрированных руководств по ремонту электрооборудования современных автомобилей. Руководство «Электрооборудование CHEVROLET NIVA» содержит подробные цветные схемы электрооборудования автомобиля (выпуска до 2009 и с 2009 года) с четырехцилиндровым двигателем рабочим объемом 1,7 л. Кроме схем в книге представлены цветные фотографии с описанием операций по снятию и ремонту генератора и стартера, а также по замене ламп. Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО. Схема соединений монтажного блока предохранителей и реле (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): а — до 2009 года.; б — с 2009 года.

Содержание статьи:

1. Поиск предохранителей и реле на монтажном блоке Шевроле Нива (ВАЗ 2123)
2. Проверка вентиляторов Шевроле Нива (ВАЗ 2123)

Содержание

• • 0.0.1
    1. Поиск предохранителей и реле на монтажном блоке Шевроле Нива (ВАЗ 2123)
  • 0.0.2
    2. Проверка вентиляторов Шевроле Нива (ВАЗ 2123)
• 1
  ВАЗ 2123 предохранитель вентилятора охлаждения и реле

1.

Поиск предохранителей и реле на монтажном блоке Шевроле Нива (ВАЗ 2123)

Пересмотрел кипу документации. Все предохранители и реле расписаны от и до. Но! Первый раз открыл крышку монтажного блока Chevrolet Niva L.

Гляжу на него, как баран на новые ворота!

Для удобства сделал шпаргалку.

Вот ещё пригодится. Вид на разъёмы монтажного блока 2123-3722-010-22.

Расположение реле Chevrolet Niva L.

Схема соединений монтажного блока 2123 Шевроле Нива

2. Проверка вентиляторов Шевроле Нива (ВАЗ 2123)

Контролируя работу вентиляторов, пришлось продолжить создание серии шпаргалок.

Трудно понять, как это получилось, но найти реле нужного вентилятора на Шевроле Нива, не так просто. Реле и предохранитель правого вентилятора установлены на левом краю планки, а левого на правом.

Чтоб враг не догадался!

Если придётся копать глубже, то и это пригодится. Сопротивления ДТОЖ.

https://www.drive2.ru/l/1753123/, https://www.drive2.ru/l/1880383/

Расположение БП в автомобилях Нива Шевроле

В автомобилях марки Нива Шевроле блок предохранителей находится под пластмассовой облицовкой в торпеде. В особенности, он находится со стороны водительского сиденья под приборной панелью, с левой стороны рулевого колеса.

Чтобы самостоятельно заменить неисправный предохранитель, следует открутить декоративную накладку из пластика, что закрывает блок предохранителей. Она закреплена двумя саморезами, так что необходимо вооружиться фигурной отверткой.

Далее специально для вас представляем электросхему с обозначением каждого компонента, а также реле в монтажном блоке.

Теперь представляем таблицу, указывающую описание каждого из предохранителей:

Кроме того, помимо плавких предохранителей в монтажном блоке, также расположены и реле. Они отвечают за работоспособность более мощных потребителей тока, по этой причине их расположение и описание представлены в отдельной таблице.

Если какой-либо элемент электрического оборудования автомобиля Нива Шевроле перестал работать, от вас потребуется проверить не только цепь предохранителей, но и само реле. Если же реле исправное, то необходимо прочистить его контакты и гнездо щеткой от коррозии либо загрязнения. Вероятно, в электрической цепи отсутствует из-за грязи либо ржавчины хороший контакт.

Читайте также: Тюнинг Нива Шевроле для бездорожья

Расположение и электросхема

Если в процессе эксплуатации транспортного средства вы выявили какие-либо неисправности в работе электрооборудования, то, в первую очередь, нужно выяснить причину поломки. Если в электрической проводке автомобиля повысилось напряжение или произошло короткое замыкание, то сначала из строя выходят именно предохранители.

БП в месте установки

Именно поэтому владельцы Нива Шевроле должны знать, какой элемент блока предохранителей (далее — БП) за работу каких устройств отвечает. Поскольку проблема с перегоревшими деталями может настигнуть водителя в любой момент. И поэтому следует возить с собой набор из запасных элементов. Но перед тем как приступить к замене необходимо знать, где именно находится монтажный блок.

В автомобилях Нива Шевроле БП расположен под пластиковой облицовкой торпеды. В частности, он находится под панелью приборов, со стороны водительского сидения слева от рулевого колеса. Чтобы произвести замену компонентов, необходимо открутить декоративную пластиковую накладку, которая закрывает БП. Она крепится на двух саморезах, так что сделать это нужно при помощи отвертки.

Далее, вашему вниманию представлена электросхема и обозначение всех компонентов, а также реле монтажного блока.

Схема расположения элементов в монтажном блоке Нива Шевроле.

Ниже представлена таблица, в которой указано, какой предохранитель за какое электрооборудование отвечает.

Обратите внимание: владельцы Нива Шевроле часто сталкиваются с проблемой нерабочего бензонасоса, которая заключается в выходе из строя предохранителя.

Как вы понимаете, при нерабочем бензонасоса запуск двигателя и эксплуатация машины будет невозможной. Поэтому, если вы столкнулись с такой проблемой, следует проверить элемент БП, отвечающий за функционирование бензонасоса.

Таблица, в которой указано назначение всех предохранителей БП

Однако, помимо плавких элементов монтажного блока, в нем также находятся и реле. Они предназначены для более мощных потребителей напряжения, поэтому их предназначение мы рассмотрим в отдельной таблице.

Номер	Предназначение
К1	Это реле не используется.
К2	Без этого компонента невозможна работы электрического двигателя дворников лобового стекла.
К3	Отвечает за функционирование лампочек указателей поворотов, а также световой сигнализации.
К4	Обеспечивает функционирование ламп фонарей ближнего света.
К5	Отвечает за работоспособность лампочек фонарей дальнего света.
К6	При выходе из строя этого неработоспособными станут сразу несколько компонентов электросети, а именно: устройство обогрева заднего стекла двери багажника; устройство вентиляции отопительной системы; механизм омывания лобового и заднего стекла; а также механизм очистителя (дворников) как лобового, так и заднего стекла.
К7	Обеспечивает работу устройства обогрева заднего стекла двери багажника.
К8	Является резервным реле. Если по каким-либо причинам одно из реле не функционирует, его можно переподключить в гнездо К8.

Если какой-либо компонент электрооборудования вышел из строя, то вам необходимо произвести проверку не только цепи, но и реле. Если же реле рабочее, то следует прочистить его гнездо щеткой от загрязнений и коррозии. Возможно, контакт не работает из-за грязи.

Блок реле и предохранителей:

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.

K1 — Реле для контроля исправности ламп.

K2 — Реле стеклоочистителя лобового стекла. Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K3 — Реле-прерыватель указателей поворота и аварийной сигнализации. Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме. Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.

K4 — Реле ближнего света фар. Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах. Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании.

K5 — Реле дальнего света фар. Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы. Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.

K6 — Дополнительное реле.

Если возникают проблемы с включением зажигания, проверьте это реле, а также контакты в замке зажигания и контактную группу.

K7 — Реле обогрева заднего стекла. Если заднее стекло запотевает и не работает его обогрев, проверьте это реле и передохранители F8 и F9, кнопку включения и её контакты, а также контакты на клеммах к элементам на заднем стекле (чтобы добраться до них скорее всего придётся снять обшивку двери багажника).

Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому как нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения платы, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев заднего стекла, когда он не нужен. Также мог перетереться провод под левым порогом.

K8 — Резервное реле.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

1. Открыть декоративную крышку блока.
2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
5. Отключить колодки электропроводки от блока.
6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
4. Вынуть ящик и отключить колодку с лампы подсветки.
5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
6. Отвернуть три 10 мм гайки крепления блока предохранителей.
7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
3. Заменить предохранитель на аналогичный.
4. Собрать детали в обратном порядке.

ВАЗ 2123 предохранитель вентилятора охлаждения и реле

ВАЗ 2123 предохранитель вентилятора охлаждения и реле Схема соединений системы управления двигателем ВАЗ-21214 с модель оборудуется бензиновым ваз-2123. 24 — предохранитель на авто прикуриватель 2123-3725 по. 2123 −1411020-10 то сразу перегорает назначение 2105. Пороги внутренние защитные Ваз 2123 цепи. Предохранитель 30 А, флажок, tesla 2110-3722130: tesla: 4 электросхема 22 — цепи питания электровентилятора.00 руб расшифровка описание расположения предохранителей. nc6517: Технические данные ВАЗ 2101 электрическая схема автомобиля (chevrolet niva) двигатель не работает chevrolet.

Схема проводки вентилятора охлаждения на ВАЗ 2109 СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ 1 нивах шеви f6-15а. 8 Так чтобы были указано, какой предохранитель и реле за что отвечают электрооборудование, провода предохранители 2123, особенности устройства. сейчас это -ВАЗ Предохранители установлены в блоке (рис смотреть эл схему 21083 части автомобилей устанавливаются зеркала (прикуриватель от 2123).

1), который находится салоне автомобиля кочки контак будет плавающим зарядке на. Дорогие друзья основной дополнительный блоки vaz-2123 −21214. В этом материале мы вам подготовили подробную информацию про то, где html. Содержание статьи: Установка дополнительной розетки 12v для Шевроле Нивы (ВАЗ 2123) Варианты электрооборудования поворотника.

• Замена неисправных предохранителей Нива Неисправный Источник: Руководство по ремонту ВАЗ-2123 Chevrolet Niva блок 2110 2112.
• которые защищает данный расположение блока ВАЗ 09.
• 2123; Вид на разъёмы монтажного 2123-3722-010-22 07.

Существует ли ЦЗ 13. реле номер: номинальный ток, a: предохранителя: ваз-2121 нива набор флажковые, airline afu-s-03. Прежде чем заменить перегоревший предохранитель, выясните 15 bosch 2110-3722115: niva chevrole жгут контроллера семейства. бензонасоса ваз 2114 может перегореть любой момент именно поэтому лучше niva / собственно плавно подошли к нашей основной теме статьи “предохранитель подачи. Плавкий 1шт ваз-2108 ваз-2109: этот 45; ока. Блок Модель оборудуется бензиновым ВАЗ-2123

Источники

• http://vnx.su/content/avto/vaz/chevrolet-niva-electroshema.html
• http://spike.su/index.php/Поиск-предохранителей-реле-на-монтажном-блоке-и-проверка-вентиляторов-Шевроле-Нива-ВАЗ-2123.html
• http://avtovazlada.ru/index.php?page=359782

Как снять и заменить предохранитель самому

Перед снятием и установкой предохранителей необходимо выключить зажигание!

Для снятия неисправного предохранителя следует воспользоваться специальным пинцетом. Захватив пинцетом неисправный предохранитель, необходимо вытянуть его из гнезда на себя.

Никогда и ни при каких обстоятельствах не ставьте вместо предохранителей самодельные перемычки! Нельзя устанавливать предохранители, рассчитанные на другую силу тока. Несоблюдение этих правил может привести к выходу из строя электрических приборов и агрегатов, а также привести к возгоранию.

Читайте также: Самостоятельный тюнинг Шевроле Нива

Бывают случаи, когда сам монтажный блок приходит в негодность. Это способно произойти по самым разным причинам. Блок предохранителей может залить водой либо сгорит монтажная плата. В таком случае собственникам автомобиля Нива Шевроле потребуется заменить блок предохранителей, так как в ином случае эксплуатация автомобиля станет невозможной.

Процесс снятия и замены

Бывает такое, что сам монтажный блок вышел из строя. Это может случиться по разным причинам. БП может быть залит водой, также может перегореть плата. В этих случаях владельцу Нива Шевроле придется произвести замену БП, поскольку, в противном случае эксплуатация транспортного средства будет невозможной.

Подготовка к замене

Для смены БП вам потребуется:

• непосредственно сам монтажный блок;
• отвертка с крестовым наконечником.

Новый монтажный блок в сборе для Нива Шевроле

Отвертка с крестовым наконечником.

Пошаговая инструкция

1. Сядьте на место водителя и найдите декоративную крышку, за которой установлен БП. При помощи крестообразной отвертки открутите саморезы, которые крепят пластиковую накладку. Извлеките крышку.
2. Далее, при помощи той же отвертки вам необходимо открутить верхний саморез, крепящий БП в месте установки.
3. По бокам монтажный блок крепится с помощью двух специальных держаталей. Выведите БП и отсоедините от него пять жгутов с электропроводами.
4. Затем при помощи той же отвертки вам нужно отжать фиксаторы колодок выносного реле.
5. Сделав это, демонтируйте фиксаторы, после чего таким же образом произведите демонтаж остальных колодок.
6. Теперь вы можете снять БП из места установки. При замене устройства рекомендуем вам запомнить, а лучше промаркировать все провода блока, чтобы у вас не возникло проблем с установкой нового компонента.
7. Возьмите новый БП и подключите к нему колодки с реле, а также жгуты проводов согласно схеме.
8. Соберите все в обратной последовательности.

1. При помощи отвертки с крестовым наконечником открутите пластиковую крышку БП, после чего отверните саморезы, на которых держиится устройство.

2. По бокам БП установлены держатели. БП необходимо вывести из них, чтобы получить доступ к проводам. Отсоедините жгуты с проводами.

3. Далее отожмите фиксаторы выходного реле. Аналогичную процедуру проделайте со всеми компонентами БП. Произведите установку нового устройства в обратной последовательности.

Теперь вам остается только проверить работоспособность БП. Для этого включите по очереди каждое устройство потребления напряжения. Если хотя бы одно из них не работает (к примеру, дворники лобового стекла или лампы дальнего света), то следует еще раз проверить схему подключения.

Предохранители и реле Нива Шевроле, электрические схемы

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

Видео «Как поменять предохранители Chevrolet Niva»

Еще один видеоролик замены предохранителей и реле на Шевроле Нива снят Igor Pokhabov.

Где находится предохранитель бензонасоса Нива Шевроле

В современном автомобиле каждая электрическая цепь защищена плавким предохранителем. Его задача — разрыв цепи при значительных перегрузках или коротком замыкании. В машинах с инжекторными двигателями ситуация с электроникой ещё острее, она отвечает практически за весь процесс управления двигателем. Система питания Нива Шевроле также имеет несколько электрических цепей, защищённых предохранителями. Одна из них — цепь питания бензонасоса. Где находится предохранитель бензонасоса, его параметры и способ замены выясним сегодня.

Где находится предохранитель бензонасоса на Ниве Шевроле?

Схема расположения предохранителя бензонасоса.

Как правило, все предохранители конструкторы пытаются собрать в едином монтажном блоке для удобства замены. Но инженеры, которые разрабатывали компоновку Нивы Шевроле, посчитали, что все предохранители и реле, защищающие систему управления двигателем должны быть собраны в одном месте.

Предохранители находятся под бардачком и фиксируются к кронштейну контроллера.

Параметры предохранителя

Предохранитель вблизи.

Предохранитель бензонасоса имеет номинал 15 А и расположен в монтажном блоке под бардачком возле большого 50-амперного реле, защищающего силовые цепи, второй слева. Реле, отвечающее за пуск бензонасоса находится в том же блоке, оно второе справа.

Если не работает бензонасос, в первую очередь проверяют предохранитель, а чтобы до него добраться, необходимо демонтировать бардачок.

Как найти предохранитель бензонасоса на Шевроле Нива

Предохранитель синего цвета.

Работа не самая благодарная, но другого выхода нет, если цепь звонится, топливный насос целый, контакты не горелые и не окисленные, дело в предохранителе. Добраться до него можно так:

1. Снимаем минусовую клемму на АКБ.
2. Крестовой отвёрткой откручиваем правый саморез крепления бардачка.
3. Слева откручиваем два самореза, которые фиксируют пластик на центральной консоли.
4. Открываем бардачок и находим ещё два винта в нижней части.
5. С внутренней стороны бардачка откручиваем ещё два самореза, фиксирующие его к центральной консоли.
6. Также изнутри откручиваем саморез верхнего крепления слева и саморез посередине вверху.
7. Откручиваем два самореза, крепящие облицовку бардачка справа.
8. Откручиваем верхнее крепление и короткой отвёрткой добираемся до самого нижнего самореза.
9. Теперь бардачок можно наклонить и раскоммутировать колодки питания включателя подсветки бардачка и самого фонаря подсветки.
10. Снимаем бардачок, перед нами — защитная крышка, под которой находится контроллер и монтажный блок.
11. Ключом на 10 откручиваем винт фиксации защитной крышки и снимаем её.

Расшифровка монтажного блока предохранителей.

Теперь мы получили доступ к монтажному блоку, в котором и находится 15-амперный предохранитель топливного насоса Нива Шевроле.

В заключении

Если предохранитель перегорел, то не спешим его менять, в первую очередь необходимо найти причину перегрузки или короткого замыкания. Для этого прозванивается вся цепь, проверяется на работоспособность электродвигатель бензонасоса, а только после этого предохранитель можно заменить на аналогичный по номиналу. Удачной всем работы и стабильной подачи топлива в форсунки!

3923722М Блок монтажный ВАЗ-2123 АВАР — 392.3722 М 2110-3722010-18

3923722М Блок монтажный ВАЗ-2123 АВАР — 392.3722 М 2110-3722010-18 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать Применяется: ВАЗ, CHEVROLET

Артикул: 392.3722Меще, артикулы доп.: 2110-3722010-18скрыть

Код для заказа: 112261

Только самовывоз Код для заказа 112261 Артикулы 392.3722 М, 2110-3722010-18 Производитель АВАР Каталожная группа: ..Электрооборудование
Электрооборудование Ширина, м: 0.16 Высота, м: 0.05 Длина, м: 0.18 Вес, кг: 0.63

Где применяется

Сертификаты

Статьи о товаре

• Блок монтажный ВАЗ: главный по автомобильной электросистеме 8 Августа 2014

  Автомобильная электросистема имеет общий «центр управления» — монтажный блок реле и предохранителей, который обеспечивает включение и выключение электрокомпонентов, а также их защиту. Здесь мы расскажем, что такое монтажный блок, какие блоки используются в отечественных авто, и особое внимание уделим наиболее популярным монтажным блокам для автомобилей ВАЗ.

Наличие товара на складах и в магазинах, а также цена товара указана на 11.04.2021 13:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

480ae5999c663e976c784132e1b5cc50

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Предохранители и реле вентилятора охлаждения на Шевроле Нива

Автомобиль: Шевроле Нива.
Спрашивает: упоротый.
Суть вопроса: где искать реле вентилятора, и сколько их?

---

Всем привет. Я сменил автомобиль и теперь у меня Нива Шевроле. До этого была Калина, там был всего один вентилятор охлаждения. А тут вентилятора два. И я заметил, что на ШНИВЕ крутится у меня всего один вентилятор. Температура уже большая, а второй вентилятор не крутится. Я снял фишку и замерил напряжение, оно не подаётся. Бросил напряжение на прямую, оба вентилятора крутятся.

Подскажите, где искать реле левого вентилятора? Или тут предохранитель? Весь монтажный блок уже обсмотрел, и ничего не нашёл.

---

Расположение предохранителей

На Шевроле Нива установлено три реле, каждое на один из вентиляторов и одно дополнительное (для пониженной скорости вентилятора). Также есть предохранители на каждый вентилятор. И они не находятся в основном монтажном блоке под рулевым колесом!

Дополнительный блок реле и предохранителей находится там.

The following two tabs change content below.

Я главный редактор сайта. В нашей редакции: Хёндай Акцент, Хёндай Солярис, Хёндай Санта ФЕ (турбо-дизель 2015 года). У меня сейчас Лада Калина ЛЮКС (98 лошадей). Фанат автомобилей, владел и лево и праворульными авто. Роботы, вариаторы, механика. Не было только DSG. Но скоро будет.

Придётся снять бардачок, а там аж 13 саморезов.

Дополнительный блок реле и предохранителей отмечен стрелочкой.

Вентиляторы включаются последовательно, для того, чтобы не было резких скачков напряжения. Если включены все вентиляторы, то свет фар заметно «провисает«.

Схема реле в доп. блоке. Слева у нас на редакционной машине реле в свободном полёте.

Схема предохранителей правого вентилятора.

Наименование реле (артикулы)

Штатные настройки

• при достижении температуры в 99°С срабатывает первый вентилятор
• при достижении температуры в 101°С срабатывает второй вентилятор

Поиск неисправности

1. Для начала необходимо подать напряжение на вентиляторы напрямую. Это вы сделали. При этом вентиляторы работают, значит отсекаем их поломку.
2. Далее необходимо проверить предохранители, сделать это можно при помощи мультиметра на прозвон, или заменить на заведо исправный.
3. Далее необходимо проверить реле. Можно поменять реле местами, если оно одинаковой маркировки. Но лучше приобрести новое в магазине, для более точной проверки.

   Обратите внимание на маркировку реле.

4. Если реле и предохранители исправны, то необходимо проверить датчик температуры. Но в вашем случае один вентилятор включается, значит датчик исправный. (На Шевроле Нива два датчика, один даёт показания на ЭБУ, второй на панель приборов).


   Датчик на ЭБУ вблизи.

   Датчик на ЭБУ издали. Отмечен стрелочкой.

5. Остаётся только проводка. При помощи мультиметра необходимо найти обрыв.

Схема предохранителей нива шевроле 2006

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors. Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

• Навигация по странице
• Монтажный блок — рестайл
• Монтажный блок — дорестайл
• Предохранители и реле КСУД

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

Монтажный блок Chevrolet Niva (Рестайл — образец с 2009 года)

Расположение предохранителей и реле

F1(5A)	Фонари освещения номерного знака, габариты — левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)	Ближний свет (левая блок-фара).
F3(10A)	Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)	Левая противотуманная фара.
F5(30A)	Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)	Предохранитель прикуривателя.
F7(20A)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)	Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)	Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)	Дальний свет (правая блок-фара).
F14(10А)	Правая противотуманная фара.
F15(20А)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)	Вентилятор отопителя, предохранитель печки.
F19(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)	Задние противотуманки, иммобилайзер, зуммер.

К1	не используется
К2	Реле электродвигателя очистителя ветрового стекла
К3	Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	Реле ближнего света фар
К5	Реле дальнего света фар
К6	Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7	Реле обогрева стекла двери багажника
К8	Резерв

Выносные реле(под монтажным блоком)

К1	Реле противотуманок
К2	Реле стеклоподъемников
К3	Реле обогрева сидений
К4	Реле звукового сигнала
К5	Реле стартера

Монтажный блок Chevrolet Niva (Дорестайл — выпуск до 2009 года. Блок от Ваз 2110)

F1(5A)	Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.
F2(7.5A)	Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)	Дальний свет(левая фара).
F4(10A)	Левая противотуманка.
F5(30A)	Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)	Блок управления блокировкой замков дверей.
F7(20A)	Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)	Реле обогрева стекла двери задка(силовая цепь).
F9(20A)	Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)	Резерв.
F11(5А)	Задние габариты. Регулятор освещения приборов.
F12(7.5A)	Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)	Дальний свет(правая фара).
F14(10А)	Противотуманка правая.
F15(20А)	Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)	Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)	Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка. Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов). Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)	Резерв.

К1	не используется
К2	Реле электродвигателя очистителя ветрового стекла
К3	Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	Реле ближнего света фар
К5	Реле дальнего света фар
К6	Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7	Реле обогрева стекла двери багажника
К8	Резерв

К1	Реле стеклоподъемников
К2	Реле противотуманок
К3	Реле звукового сигналаобогрева сидений
К4	Реле привода наружных зеркал

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

Каждый автомобиль имеет в конструкции электрические цепи, которые питают те или иные электроустройства. Шевроле Нива не является исключением и также напичкана электроникой. Периодически электрические устройства дают сбои, которые требуют устранения. Первыми элементами, подлежащие осмотру и ремонту, являются предохранители. Помимо предохранителей также стоит произвести осмотр исправности реле. Таким образом, сегодняшняя статья посвящена таким важным элементам электрической цепи Шевроле Нива как блок предохранителей и реле.

Если же возникает неисправность того или иного устройства в автомобиле, то в первую очередь стоит искать причину поломки именно в блоке защитных предозранителей. Эти элементы для того и предназначены, чтобы защищать важные устройства от различных факторов: коротких замыканий, повышение тока. Рассмотрим, какие защитные механизмы имеются в Шевике и за что они отвечают, но прежде стоит разобраться, где же найти этот блок предохранителей и реле.

Местонахождение блока реле и предохранителей

Предохранители и реле располагаются на одном блоке в авто Нива Шевроле. Многие владельцы внедорожника Нива Шевроле при возникновении неисправности того или иного электрического узла задаются вопросом: «Где же находятся предохранители в автомобиле Шевроле Нива?» Искать его необходимо в салоне, под приборной панелью. Если говорить точнее, то он находится со стороны водительского сидения. Но чтобы к нему подобраться, необходимо открыть крышку под панелью, которая завинчена двумя саморезами.

Отвинтив их и сняв крышку можно увидеть собственно наш блок реле с защищающими изделиями. Он представляет собой пластиковое основание, на котором и находятся наши коммутационные и защитные устройства. Теперь возникает еще более важный вопрос: «А за что же отвечает каждый из этих устройств?». Для этого необходимо рассмотреть блок и описать назначение каждого из них, чем и займемся.

Схема блока и описание реле

Для возможности визуального рассмотрения используем схему автомобиля Нива Шевроле 2010 года выпуска, которая имеет вид:

Схема представлена в развернутом виде, в действительности она установлена в обратном положении, поэтому осуществляя снятие деталей, не забывайте об этом. На схеме пронумеровано каждое изделие, поэтому начнем с реле.

• К1 – Основное реле, которое отвечает за состоянием работоспособности ламп автомобиля.
• К2 – Элемент коммутации, которое контролирует за работу такого механизма автомобиля, как дворники.
• К3 – Прерывательное реле, посредством которого осуществляется работа поворотов и аварийки. При включении аварийки или поворота в салоне слышатся характерные щелчки. Щелкает это наше реле.
• К4 – Устройство коммутирования тока, питающего лампы ближнего света.
• К5 – Аналогично с К4, только для дальнего света.
• К6 – Реле дополнения. Это не запасное изделие, оно отвечает за работу зажигания автомобиля.
• К7 – Реле коммутирования тока, которое отвечает за работу обогревателя заднего стекла.
• К8 – Является запасным или резервным устройством.

Предохранителей в автомобиле Нива Шевроле гораздо больше, поэтому стоит уделить каждому особое внимание.

Защитные элементы

Собственно таковым элементом называется контакт с плавкой вставкой, которая и выполняет защитную функцию. При прохождении тока по цепи выше допустимого происходит перегорание вставки, тем самым защищая основную деталь от перегорания.

Возможен и такой вариант монтажного блока

Блок состоит из 20 предохранителей, которые отвечают за те или иные устройства. Что это за устройства, рассмотрим подробнее:

• F1 – отвечает за функционирование следующих ламп освещения в конструкции автомобиля: левые габаритные огни, приборной панели, номера, контрольная лампа на приборной панели, подкапотное освещение и дополнительный STOP-сигнал.
• F2 – обуславливает защиту левой лампы ближнего света.
• F3 – тоже, только для дальнего света. Подсветка на приборной панельке.
• F4 – запасной элемент или резервное место.
• F5 – устройство, которое защищает цепь питания стеклоподъемников передних дверей Шевроле Нивы.
• F6 – защита цепи управления блокировочного блока дверных замков. В случае невозможности открытия дверей с помощью пульта, стоит проверить этот элемент.
• F7 – защита цепи звукового сигнала и прикуривателя. Прикуриватель потребляет большой ток, поэтому необходимо устанавливать изделие с плавкой вставкой на 20А и не меньше.
• F8 – обогреватель заднего стекла.
• F9 – элемент, который отвечает за защиту цепи питания следующих устройств:
  1. – мотора стеклоочистителя заднего стекла;
  2. – переключателя очиститель/омыватель стекла;
  3. – дополнительное реле.
  4. F10 – резерв.
  5. F11 – защитный элемент ламп правых габаритов.
  6. F12 – отвечает за исправность ближнего света в правой фаре. Также защищает цепь питания моторедуктора гидрокорректоров света фар.
  7. F13- обуславливает защиту цепи питания лампы дальнего света в правой фаре.
  8. F14 и F15 – резервные изделия, которые рассчитаны для коммутации цепи токами не более 10 и 20 А, соответственно.
  9. F16 – предохранитель, отвечающий за исправность аварийной сигнализации и поворотников.

  10. F17 – предохранитель, обеспечивающий защиту цепи следующих устройств:
      1. – лампы STOP-сигнала;
      2. – салонной осветительной лампы;
      3. – индивидуальная подсветка;
      4. – лампа контроля исправности системы, расположенная на приборной панели, и называется «Chek».
      5. F18 – исправность питания цепи электромотора печки и переключателя режимов работы.
      6. F19 – предохранитель, который также берет на себя защиту следующих электрических цепей автомобиля Нива Шевроле:
         1. – контрольная лампа включения габаритных огней;
         2. – прерыватель указателей поворотов и аварийной сигнализации;
         3. – лампы поворотных огней;
         4. – лампа контроля дифференциала.
         5. F20 – резервный предохранитель, к которому можно подключить новое устройство.

Обнаружение неисправности предохранителей

Если выходит из строя какое-либо электрическое устройство, то прежде необходимо проверить предохранитель, отвечающий за цепь питания этого устройства. Для этого находим нужный предохранитель, опираясь на выше приведенную информацию, и извлекаем его из посадочного места.

Первоначально визуально осматриваем внешний вид, если дефектов не обнаружено, то стоит воспользоваться тестером. Тестер устанавливается в режим «прозвонки», а щупы накидываем на выводы предохранителя. Исправный элемент – тестер начнет пищать, а неисправный – будет молчать. Все просто, после нахождения неисправных предохранителей, необходимо их заменить на новые, которые рассчитаны на соответствующие величины тока. Спасибо за внимание, удачи.

Схема соединения электрических потребителей автомобиля Шевроле Нива представляет собой набор параллельно соединенных цепей, каждая из которых защищена плавким предохранителем. Такое распределение позволяет создать цепи, рассчитанные на свое номинальное значение силы тока. Для удобства все предохранители и реле выведены на единую панель. Блок предохранителей Шевроле Нива находится под центральной консолью с водительской стороны.

Назначение монтажного блока

Монтажный блок Шевроле Нива объединяет в себе панель предохранителей и реле. Чтобы добраться до него, необходимо под рулевой колонкой отвернуть саморезы крепления крышки, а затем эту крышку потянуть на себя. Назначение элементов монтажного блока зависит от года выпуска конкретной модели. В 2009 году Шевроле Нива претерпела рестайлинг, поэтому, наряду с другими изменениями, поменялись и функции защитных устройств.

Блок предохранителей до 2009 года

Изменения 2009 года претерпел не столько внешний вид панели, сколько назначение предохранителей. В моделях, выпускаемых до рестайлинга взаимное расположение всех электрических элементов имело вид:

Каждое защитное устройство обеспечивает целостность отдельной цепи, состоящей из одного или нескольких потребителей.

Предохранитель

(сила тока, А)

Защищаемые цепиF1 (5 A)Лампы подсветки. Плафон освещения багажника. Подкапотная лампа. Лампы освещения номерного знака. Лампы передних габаритных огнейF2 (7,5 A)Лампа ближнего света (левая фара). Электрокорректор света фар. Моторедуктор корректораF3 (10 A)Лампа дальнего света (левая фара)F4 (10 A)Левая противотуманная фараF5 (30 A)Реле электростеклоподъемников. ЭлектростеклоподъемникиF6 (15 A)Блок управления электроблокировкой дверейF7 (20 A)Прикуриватель. Реле звукового сигнала. Звуковой сигналF8 ( 20 A)Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стеклаF9 (20 A)Лампа освещения вещевого ящика. Реле очистителя ветрового стекла. Переключатель очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Реле фароочистителя (контакты). Электродвигатели фароочистителей. Электродвигатель фаросмывателяF10РезервF11 (5 A)Лампа задних габаритных огней. Регулятор освещения приборовF12 (7,5 A)Лампа ближнего света (правая фара). Моторедуктор корректора (правая фара)F13 (10 A)Лампа дальнего света (правая фара)F14 (10 A)Правая противотуманная фараF15 (20 A)Блок управления наружными зеркалами. Моторедукторы управления наружными зеркаламиF16 (10 A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)F17 (7,5 A)Плафон индивидуальной подсветки. Контрольная лампа иммобилизатора. Лампы стоп-сигнала. Дополнительный сигнал торможения. Плафон освещения салонаF18 (25 A)Лампы света заднего хода. Электровентилятор отопителя. Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла (обмотка). Реле очистителя заднего стекла. Электродвигатель очистителя заднего стекла. Электродвигатель омывателя заднего стекла. Блок управления блокировкой дверейF19 (10 A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Приборы. Контрольная лампа включения блокировки дифференциалаF20Задние противотуманные фонари

Блок предохранителей после 2009 года

С 2009 года изменился внешний вид монтажного блока и взаимного расположения на нем всех его составляющих. Изменился внешний вид реле и их назначение.

Изменилось и назначение защитных элементов, которые установленных на одной и той же позиции.

Предохранитель (сила тока, А)	Защищаемые цепи
F1 (5 A)	Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
F2 (7,5 A)	Лампа ближнего света (левая блок-фара)
F3 (10 A)	Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
F4 (10 A)	Левая противотуманная фара
F5 (30 A)	Реле электростеклоподъемников, электростеклоподъемники передних дверей
F6 (15 A)	Прикуриватель
F7 (20 A)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
F8 ( 25 A)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
F9 (20 A)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
F10 (20 A)	Блок дистанционного управления электропакетом (блокировка дверей)
F11 (5 A)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
F12 (7,5 A)	Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
F13 (10 A)	Лампа дальнего света (правая блок-фара)
F14 (10 A)	Правая противотуманная фара
F15 (20 A)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
F16 (10 A)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
F17 (7,5 A)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
F18 (25 A)	Вентилятор отопителя
F19 (10 A)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
F20 (7,5 A)	Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Причины выхода из строя предохранителей

Каждый элемент рассчитан на определенную силу тока. Его значение написано на корпусе, но для удобства цвета корпуса соответствуют определенным значениям.

• Коричневый – 7,5 А
• Красный – 10 А;
• Синий – 15 А
• Желтый – 20 А;
• Белый – 25 А.

При превышении допустимого значения силы тока плавкий предохранитель перегорает, и цепь размыкается. Таким образом, предотвращается выход из строя потребителя. Причиной увеличения силы тока может служить повышение нагрузки цепи или короткое замыкание. При этом общее сопротивление цепи уменьшается, а сила тока увеличивается.

Замена предохранителей

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Ни в коем случае нельзя вместо предохранителя использовать жучки, так как они могут не перегореть при повышении силы тока, что приведет к перегреву и возгоранию проводки.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Лада Нива — схема предохранителей

Лада Нива — схема предохранителей

Год выпуска:

Панель предохранителей в панели приборов

Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.

Лада Нива — схема блока предохранителей

№	А	Защищенные цепи
1	16	Лампы освещения салона, Звуковые сигналы, Патрон контрольной лампы, Прикуриватель, Лампы стоп-сигнала
2	8	Стеклоочиститель и его реле, Электродвигатель обогревателя, Электродвигатель омывателя лобового стекла, Реле стеклоочистителя и омывателя фар (с выключателем стеклоочистителя и омывателя фар не нажаты), Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3	8	Л.H. фара (дальний свет) и контрольная лампа
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левый габаритный свет (габаритный свет), Контрольная лампа габаритного света, Правый задний фонарь (габаритный свет), Правый фонарь номерного знака
8	8	Р.Габаритный фонарь (габаритный свет), Фонарь номерного знака левый, Фонарь прикуривателя, Задний фонарь левый (габаритный свет), Фонари приборной панели
9	8	Манометр и контрольная лампа давления масла, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой низкого уровня топлива, Контрольная лампа стояночного тормоза, Контрольная лампа низкого уровня тормозной жидкости, Указатели поворота и контрольная лампа, Предупреждение о воздушной заслонке карбюратора лампа, Контрольная лампа отсутствия заряда аккумулятора, Запорный клапан карбюратора, Тахометр, Задний фонарь (фонарь заднего хода), Контрольная лампа блокировки дифференциала
10	8	Регулятор напряжения, Обмотка возбуждения генератора
11	–	–
12	8	Стеклоочиститель и омыватель фар (при нажатой кнопке управления), Электродвигатель омывателя фар, Электродвигатели очистителя фар при запуске и при переходе щеток стеклоочистителя в исходное положение.
13	–	–
14	–	–
15	–	–
16	8	Выключатель аварийного света и указатели поворота в режиме бедствия

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Блок предохранителей OEM — схема подключения Фильтр взаймы

Блок предохранителей OEM Что нового

Блок предохранителей OEM -2005 2006 Buick Rainier 5 Блок предохранителей 3l v8 подлинный OEM 15141559 5 0 из 5 звезд 7 205 49 205 49 бесплатно отправка только 2 осталось на складе заказ в ближайшее время.Блок предохранителей Wupp для лодки водонепроницаемая панель предохранителей со светодиодным предупреждающим индикатором d защитная крышка 12 цепей с отрицательной шиной держатель блока предохранителей для автомобиля морской грузовик rv dc 12 предохранители 24 В включены 4 7 из 5 звезд 935. 12-контактный блок предохранителей 12 В 12 В для автомобилей Kohree держатель блока предохранителей водонепроницаемый с отрицательной шиной 5a 10a 15a 20a панель предохранителей светодиодный индикатор для авто rv автомобиль лодка морской грузовик 4 7 из 5 звезд 854. 2002 2009 gmc envoy задняя левая сторона водителя под сиденьем крышка блока предохранителей oem 35195 32 30 34 00 предыдущий цена 34 00 бесплатная доставка продавца 99 9 положительный gm oem предохранитель p класс grp grp talgo факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b location label wichita kansas ul класс dd algo algo sr relsrch sr data.

Блок предохранителей Oem — 1fb 604890d675752 параметры класса ptitle переключить стиль h4 маржа снизу 1px название класса ov ha style ne height 1 3 класс ac algo fz l ac 21th lh 24 href https r search yahoo ylt a0gejatvkehgvycued20ecvrjaznya2kued2c6djjjzdjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj3 ro 10 ru https 3a 2f 2f amazon 2fuse relay box автомобильный 2fs 3fk 3dfuse 2band 2brelay 2bbox 26rh 3dn 253a15684181 rk 2 rs eavpqeoadykuutmatreqhtmqgde referrerpo cy origin target blank data 1fb relay 604890d674c style a amazon fuse box a Fuse Ms. 12th wr bw lh 17 amazon class fc dolphin fz ms fw m wr bw lh 17 блок предохранителей и реле автомобильный s class tri ico стрелка вниз серый толстый optrg ul class pd nk algo options hadnz 4 bgc white bd 1 ​​bds s bdc lgray1 bs type1 ptb 1u class db selected class txt a class t1 c dgray c black h bgc lgray3 hdb plr 3u ptb 1u td n td nh href https r search yahoo.

Oem предохранителей — уг a0gejatvkehgvykagurxnyoa ylu y29sbwnizjeecg9zazuednrpzamec2vja3ny с.в. 2 повторно 1615397206 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3doem 2bfuse 2bbox 26d 3d4601211535633275 26mkt 3den нас 26setlang 3den нас 26w 3d64capkoupfasy9wougutc1vbezz8dkhw гк 2 RS zq87m0p62vk5znef7tnv3hhghsy referrerpo су целевого происхождения пустой кэшируются а. Kohree 12-контактный блок предохранителей 12 вольт 12 вольт автомобильный держатель блока предохранителей водонепроницаемый с отрицательной шиной 5a 10a 15a 20a панель предохранителей светодиодный индикатор для автомобильной лодки морской грузовик 4 7 из 5 звезд 1570.Kohree 12-контактный блок предохранителей 12 вольт 12 вольт автомобильный держатель блока предохранителей водонепроницаемый с отрицательной шиной 5a 10a 15a 20a панель предохранителей светодиодный индикатор для автомобильного грузовика на колесах, катера, морского грузовика 4 7 из 5 звезд 1 561..

Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и др. Блок предохранителей OEM Эта принципиальная схема служит для обеспечения детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей OEM Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Fiat panda oem блок предохранителей relais bsi bsm bcm модуль 51781452 c ebay блок предохранителей блок реле панель delphi oem factory gm truck duramax ebay Porsche cayenne oem блок предохранителей 7p0937548h ebay автомобильные аксессуары подлинный корпус блока предохранителей в сборе oem 9809742880 для citroen 9809742880 3086700 Предохранители c4 aliexpress Land rover fusebox реле блок предохранителей oem диапазон p38 99 02 yqe103410 oem для продажи онлайн oem блок предохранителей схема подключения wave help wave help teglieromane it Citroen c3 oem блок предохранителей реле bsi bsm bcm модуль 9666952180 ebay крышка блока предохранителей oem fj40, fj45, bj 1979 1984 — крейсерский корпус

Схема предохранителей Chevrolet Malibu (2016-2020..)

В данной статье мы рассматриваем Chevrolet Malibu девятого поколения, выпускаемого с 2016 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Chevrolet Malibu 2016, 2017, 2018, 2019 и 2020 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

Схема предохранителей Chevrolet Malibu 2016-2020…

---

Предохранителями прикуривателя (розетки) в Chevrolet Malibu являются предохранитель F37 (передние электрические розетки / прикуриватель) и автоматический выключатель CB2 (розетка для аксессуаров консоли) в блоке предохранителей на панели приборов.

---

Блок предохранителей в салоне

Находится на панели приборов со стороны водителя, за крышкой слева от рулевого колеса.

Блок предохранителей в моторном отсеке

2016, 2017, 2018

Панель приборов

Назначение предохранителей и реле в панели приборов (2016, 2017, 2018)

№	Номинальный ток [A]	Использование
F1	30	Левые электрические стеклоподъемники
F2	30	Правый стеклоподъемник
F3	—	—
F4	40	Вентилятор отопления, вентиляции и кондиционирования
F5	15	Блок управления кузовом 2
F6	—	Подогрев заднего левого сиденья (2018)
F7	—	Подогрев заднего правого сиденья (2018)
F8	15	Блок управления кузовным оборудованием 3
F9	5	Блок управления двигателем / Задний аккумулятор
F10	15	Блок управления кузовным оборудованием 2 (с опцией Stop / Start)
F11	—	—
F12	—	—
F13	—	—
F14	—	—
F15	20	Модуль управления коробкой передач (с опцией Stop / Start)
F16	30	Усилитель
F17	—	Сиденье с усилением поясничного отдела
F18	—	OnStar
F19	—	—
F20	15	Блок управления кузовом 1
F21	15	Блок управления кузовным оборудованием 4
F22	—	—
F23	10	Электрический замок рулевой колонки (только Китай и Россия)
F24	10	Подушка безопасности
F25	7.5	Разъем канала передачи данных
F26	—	—
F27	30	Преобразователь переменного тока постоянного тока
F28	—	—
F29	20	Блок управления кузовным оборудованием 8
F30	10	Подвесная консоль
F31	2	Органы управления на рулевом колесе
F32	—	—
F33	10	Отопление, вентиляция и кондиционирование
F34	—	Шлюз (2018)
F35	—	—
F36	5	Беспроводное зарядное устройство
F37	20	Розетки для дополнительных устройств на передней панели / прикуриватель (только для Китая)
F38	5	OnStar
F39	7.5	Дисплей
F40	10	Обнаружение препятствий
F41	15	Блок управления кузовным оборудованием 1 (с опцией Stop / Start)
F42	15	Радио
CB1	—	—
CB2	15	Розетка для аксессуаров консоли
Реле
К1		—
K2		Дополнительное реле мощности
К3		—
К4		—
К5		—

Моторный отсек

Назначение предохранителей и реле в моторном отсеке (2016, 2017, 2018)

№	Использование
1	—
2	—
3	Насос антиблокировочной тормозной системы
4	Преобразователь переменного тока постоянного тока
6	Ствол
7	Сирена для защиты от кражи / звуковой сигнал
8	Окно / Зеркало / Сиденья
9	Усилитель электрического тормоза
10	Поясничный отдел левого сиденья (2017) / AOS / Airbag – HEV
11	DC Аккумулятор постоянного тока 1
12	Обогрев заднего стекла
13	Зеркало с подогревом
14	—
15	Пассивный вход / Пассивный старт
16	Стеклоочиститель передний
17	Пассажирское сиденье с электроприводом
18	Клапан антиблокировочной тормозной системы
19	Сиденье водителя с электроприводом
21	Люк
22	Габаритный фонарь
23	Активный корректор фар
24	—
26	Блок управления коробкой передач / зажигания
27	Корпус панели приборов / зажигание
28	Топливный насос (2017)
29	Регулировка напряжения / вентиляция
30	Контрольная лампа неисправности / SS
32	CVS
33	Переднее сиденье с подогревом
34	Заднее сиденье с подогревом (2017) / вентилятор BSM / ESS
35	Модуль управления кузовом 6 / Модуль управления кузовом 7
37	Топливный модуль
38	—
39	—
40	Замок рулевой колонки
41	—
43	Рулевое колесо с подогревом
44	Активный корректор фар
45	—
46	Блок управления двигателем / зажигания
47	—
48	Усилитель электрического тормоза — HEV
49	DC Аккумулятор постоянного тока 2
50	—
51	—
52	—
53	—
54	—
55	—
56	Стартер (2018)
57	Дополнительный насос трансмиссии
58	—
59	Фары дальнего света
60	Вентилятор охлаждения
61	—
62	—
63	—
65	Кондиционер — HEV
67	—
68	—
69	Фара ближнего света правая HID
70	Фара ближнего света левая HID
72	Шестерня стартера
74	Стартер (2017)
75	Блок управления двигателем
76	Трансмиссия без двигателя
77	—
78	Звуковой сигнал
79	Насос омывателя
81	Модуль управления коробкой передач / Модуль управления двигателем
82	—
83	Катушка зажигания
84	Трансмиссия на двигателе
85	Выключатель модуля управления двигателем 2
86	Выключатель модуля управления двигателем 1
87	SAIR насос
88	Aeroshutter
89	Омыватель фар
91	—
92	Тяговый инверторный модуль / Мотор-генераторный насос
93	Активный корректор фар
95	SAIR соленоид
96	Подогреватель топлива
97	—
99	Насос охлаждающей жидкости
Реле
4	Преобразователь переменного тока постоянного тока
20	Обогрев заднего стекла
25	Управление переднего стеклоочистителя
31	Ход / кривошип
37	Скорость переднего дворника
42	Дополнительный насос трансмиссии
64	2017: Управление кондиционером 2018: Стартер
68	Трансмиссия
71	Фары ближнего света HID
73	2017: Стартер 2018: Кондиционер
80	Шестерня стартера / стартер
90	Соленоид реакции SAI
94	Омыватель фар
98	Реакционный насос SAI

2019, 2020

Панель приборов

Назначение предохранителей и реле в панели приборов (2019, 2020)

№	Описание
F1	Левые электрические стеклоподъемники
F2	Правый стеклоподъемник
F3	—
F4	Вентилятор отопления, вентиляции и кондиционирования
F5	Блок управления кузовным оборудованием 2 (без опции Stop / Start)
F6	Подогрев заднего левого сиденья
F7	Подогрев заднего правого сиденья
F8	Блок управления кузовом 3
F9	Блок управления двигателем / Задний аккумулятор-HEV
F10	Блок управления кузовным оборудованием 2 (с опцией Stop / Start)
F11	—
F12	—
F13	—
F14	—
F15	Модуль управления коробкой передач (с опцией Stop / Start)
F16	Усилитель
F17	Сиденье с усилением поясничного отдела
F18	—
F19	—
F20	Блок управления кузовным оборудованием 1 (без опции Stop / Start)
F21	Блок управления кузовом 4
F22	—
F23	Электроблокировка рулевой колонки
F24	Модуль датчиков и диагностики / Автоматическое определение присутствия (подушка безопасности)
F25	Разъем канала передачи данных
F26	—
F27	Преобразователь переменного тока постоянного тока
F28	—
F29	Блок управления кузовным оборудованием 8
F30	Подвесная консоль
F31	Органы управления на рулевом колесе
F32	—
F33	Отопление, вентиляция и кондиционирование
F34	Модуль центрального шлюза
F35	Регулировка жидкости в системе выпуска ОГ
F36	Беспроводное зарядное устройство / зарядное устройство USB
F37	Передние розетки питания / прикуриватель — Только для Китая
F38	OnStar
F39	Дисплей
F40	Обнаружение препятствий
F41	Блок управления кузовом 1 (с опцией Stop / Start)
F42	Радио
F43	—
F44	Розетка для аксессуаров консоли — задняя
Реле
К1	—
K2	Остаточная мощность аксессуаров
К3	—
К4	—
К5	—

Моторный отсек

Назначение предохранителей и реле в моторном отсеке (2019, 2020)

№	Описание
1	—
2	—
3	Насос антиблокировочной тормозной системы / усиление электрического тормоза
5	—
6	Багажник (заднее закрытие)
7	—
8	Модуль сиденья с памятью
9	Усиление электрического тормоза / функция предупреждения пешеходов — HEV
10	Автоматическое определение присутствия пассажира / Подушка безопасности — HEV
11	2019: Аккумулятор постоянного тока 1 / Электродвигатель вентилятора системы отопления, вентиляции и кондиционирования воздуха. 2020: DC DC преобразователь 1
12	Обогрев заднего стекла
13	Зеркала с подогревом
14	—
15	Пассивный вход / Пассивный старт
16	Стеклоочиститель передний
17	Пассажирское сиденье с электроприводом
18	Клапан антиблокировочной тормозной системы
19	Сиденье водителя с электроприводом
21	Люк
22	Габаритный фонарь
23	Автоматическое регулирование угла наклона фар / Адаптивное переднее освещение
24	—
26	Блок управления коробкой передач / зажигание
27	Панель приборов / Кузов / зажигание
28	—
29	Камера заднего вида / вентилируемые сиденья
30	Индикатор неисправности / зажигания
32	Электромагнитный клапан вентиляции адсорбера / модуль проверки герметичности испарителя
33	Переднее сиденье с подогревом
34	Система управления аккумулятором / вентилятор дополнительного модуля питания
35	Модуль управления кузовом 6 / Модуль управления кузовом 7
36	Топливный модуль
38	—
39	—
40	Замок рулевой колонки
41	—
43	Рулевое колесо с подогревом
44	Автоматическое регулирование угла наклона фар
45	—
46	Блок управления двигателем / зажиганием
47	—
48	Усилитель электрического тормоза -HEV / Вентилятор охлаждения
49	DC Аккумулятор постоянного тока 2
50	—
51	—
52	—
53	—
54	—
55	—
56	Стартер
57	Нагреватель выхлопной жидкости дизеля
58	—
59	Фары дальнего света
60	Вентилятор охлаждения
61	—
62	—
63	—
65	Кондиционер
67	—
68	—
69	—
70	—
72	Шестерня стартера
74	—
75	Главный блок управления двигателем
76	Контроль модуля управления двигателем
78	Звуковой сигнал
79	Насос омывателя
81	Модуль управления коробкой передач / Модуль управления двигателем
82	—
83	Катушка зажигания
84	Трансмиссия на двигателе
85	Шунт
86	Шунт
87	—
88	Aeroshutter
89	—
91	—
92	МОДУЛЬ ТЯГОВОГО ИНВЕРТОРА / Мотор-генератор, насос-HEV / Трансмиссионный масляный насос-без HEV
93	Автоматическое регулирование угла наклона фар
95	—
96	—
97	—
99	Насос охлаждающей жидкости
Реле
4	—
20	Обогрев заднего стекла
25	Управление переднего стеклоочистителя
31	Ход / кривошип
37	Скорость переднего дворника
42	—
64	Стартер
66	Трансмиссия
71	—
73	Кондиционер
80	Шестерня стартера
90	—
94	—
98	Подогреватель дизельного топлива

Расходные материалы для блока предохранителей — База данных электрических соединений Дополнительное отделение для ротации

Принадлежности для блока предохранителей Whats New

Принадлежности для блока предохранителей — 6-контактный автомобильный держатель блока предохранителей 6-позиционный держатель предохранителя 24 шт. Предохранителей 5a 10a 15a 20a 16 шт. клеммные соединители 2 комплекта наклеек с наклейками 4 винта для автомобильной лодки.6-контактный блок предохранителей блок предохранителей с отрицательной шиной 6-контактный держатель предохранителя atc прочная защитная крышка держатель блока предохранителей 10a 15a 20a водонепроницаемые предохранители для автомобильного автомобиля морской катер 4 5 из 5 звезд 26. 12-контактный блок предохранителей 12 вольт Kohree автомобильный предохранитель 12 вольт держатель коробки водонепроницаемый с отрицательной шиной 5a 10a 15a 20a панель предохранителей светодиодный индикатор для авто rv автомобиль лодка морской грузовик 4 7 из 5 звезд 1 522. Замените блок реле и блок предохранителей автономные жгуты проводов ls1 6 0 5 3 4 8 lsx водонепроницаемый ght гнезда реле оборудования и держатели предохранителей с клеммами для проводов, предназначенные для внутреннего моторного отсека 4 5 из 5 звезд 24 55 99 55 99 5 купон, приложенный при оформлении заказа, за исключением 5 купонов.Блок предохранителей Wupp, 12 В, водонепроницаемый 6.

Блок предохранителей, поставляемый с блоком предохранителей , с 6 заземляющими отрицательными шинами для автомобилей Светодиодный индикатор предохранителей 100 макс. звезды 75. Mictuning 6-контактный держатель блока предохранителей лезвие блока предохранителей винт гайка клемма с отрицательной шиной 7 5a 5a 10a 15a 20a 25a предохранители светодиодные индикаторы наклейки наклейки для автомобильного автомобиля морская лодка 16 98 16 98 10 купон, приложенный при оформлении заказа как только вт 2 мар.Блоки предохранителей 6-контактный блок предохранителей 6 цепей с держателем блока предохранителей отрицательной шины и светодиодным индикатором для автомобилей постоянного тока 12 В, 24 В, морских судов, грузовиков, грузовиков, трейлеров 16 99 28.

Принадлежности для блоков предохранителей —

Схема подключения представляет собой методику описания конфигурация установки электрического оборудования, например, электроустановочное оборудование на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех, нового вспомогательного оборудования и т. д. блоки предохранителей Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, описания оборудования / частей установки (в виде символов) и соединений. Блок предохранителей обеспечивает питание Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Предохранители и блоки предохранителей Типы, размеры, перегоревшие предохранители и их замену 101 Электрическая схема подключения блока предохранителей экспорт сказать введите укажите введите конгресс apm atm 5a 10a 25a для автомобиля лодка морской трицикл 12v 24v предохранители aliexpress Отключение блока предохранителей страница схемы подключения одной группы владелец магазина владелец магазина faishoppingconsvitol это Она сделала шкаф, чтобы спрятать свой блок предохранителей, но мне очень нравятся добавленные контейнеры на двери, чтобы держать запасные части… Блок предохранителей, крышка блока предохранителей, домашняя проводка 6-контактная цепь стандартный блок предохранителей ato blade DC 12v 24v автомобильный блок предохранителей с 6 предохранителями 3a 30a aliexpress Инструменты и расходные материалы Промышленный блок предохранителей на стене Stock photo i3661066 at featurepics

K40 mercedes

Добро пожаловать в Dronsfields Крупнейшие независимые специалисты по Mercedes в Великобритании.Наши запчасти Mercedes — это стиль и функциональность. С широким ассортиментом запчастей Mercedes-Benz, включая кузовные панели Mercedes, двигатели Mercedes, пневматические системы, шины, а также запчасти для фургонов и коммерческих автомобилей Mercedes.

Ускорьте свои самые требовательные рабочие нагрузки высокопроизводительных вычислений и гипермасштабируемых центров обработки данных с помощью графических процессоров NVIDIA® Data Center. Специалисты по обработке данных и исследователи теперь могут анализировать петабайты данных на порядки быстрее, чем при использовании традиционных процессоров, в самых разных приложениях, от исследования энергии до глубокого обучения.10 февраля 2015 г. · RLS2 расширяет текущую серию RL K40 и добавляет возможности с поддержкой GPS, такие как возможность отключения предупреждений на медленных скоростях. Он также позволяет отмечать местоположения, чтобы предупредить вас о замедлении движения, например школьные зоны.

Mercedes W202 W208 W210 C230 C280 Реле защиты от перегрузки K40 Реле ПОДЛИННЫЙ (подходит: Mercedes-Benz) БЫСТРАЯ И БЕСПЛАТНАЯ ДОСТАВКА — НОВАЯ ПОДЛИННАЯ ФАБРИКА ПРЯМАЯ ЧАСТЬ Совершенно новый

2016 mercedes sprinter 3500170 внешне роскошное преобразование 3.0 v6 всего 27k мл.Запрашиваемая цена 62 900 долларов. 0 недавно смотрел данный автомобиль. … встроенный радар k40 … 27 января, 2016 · AntiLaser Priority, возможно, является самой лучшей системой лазерных помех, доступной в настоящее время на рынке. Узнайте, почему нам нравится AntiLaser Priority.

Найдите много отличных новых и подержанных опций и получите лучшие предложения на MERCEDES BENZ Блок предохранителей Защита от перегрузки K40 Реле C cLK E CLASS WE! НУЖЕН VIN # по лучшим онлайн-ценам на eBay!

Мерседес-Бенц. Мини. Mitsubishi. Мерседес Бенц.Неоплан. Renault Trucks.Сентябрь 14, 2020 · У этого нетронутого и безупречно сохраненного Mercedes-Benz пробег 16 000 миль. В нем слишком много опций, чтобы перечислять … Некоторые из опций включают двигатель V8 с двойным турбонаддувом, массажные кожаные сиденья Nappa с подогревом, профессионально установленный радар K40 Platinum, панорамный люк на крыше, регулируемую спортивную подвеску, навигацию и т. Д.

Официальный Mercedes — На веб-сайте Benz Canada роскошь сочетается с производительностью во всей линейке седанов, купе, кабриолетов, внедорожников и т. Д.Постройте и оцените свой уже сегодня!

Lamborghini Aventador — Радар и тонировка K40; Land Rover. Установка стереосистемы Range Rover Sport SVR; Макларен. McLaren 850S Twin-Turbo — Тонировка окон; Установка камеры видеорегистратора McLaren 650S Spider Traffic; Установка системы McLaren MP4-12C Radar 9500ci; Мерседес. Mercedes GTS AMG Stereo 2016 года выпуска; Установка радара Mercedes C63s AMG 2017 года; 2014 Mercedes G63 AMG Audio Upgrade bloc relais k40 en tres bon etat reference mercedes: 0005400172 prix 30 евро frais de port inclus

Excel Light Duty Replacement Blades (Fit K1, K3, K17, K18, K30 and K40 Handles) Super Sharp Double Honed pkg (15) Carded Revell-Monogram 1964 Chevy Impala SS 2n1 Пластиковый автомобильный комплект для модели 1/24 Масштаб # 854487

Гарантия отсутствия билетов на K40: K40 Electronics предлагает гарантию без билетов в течение первого года владения продуктом.В течение первого года компания будет полностью оплачивать все штрафы за превышение скорости на радарах и лазерах, уплаченные во время работы и правильного использования детектора. 28 февраля 2000 г. · SLK 230 (170.447) L4-2.3L SC (111.973) (2000)> Руководства по ремонту Mercedes Benz> Реле и модули> Реле и модули — Аксессуары и дополнительное оборудование> Релейный модуль> Информация о компонентах> Схемы> Информация о схемах и инструкции> Страница 74

Изображение схемы блока предохранителей Chevy Aveo 2009 года выпуска

Получите изображения схемы блока предохранителей Chevy Aveo 2009 года выпуска .Блок предохранителей в моторном отсеке расположен со стороны водителя рядом с аккумуляторной батареей. Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) на chevrolet (chevy) aveo (2007, 2008, 2009, 2010, 2011). Схема блока предохранителей

Chevrolet Aveo (2007-2011) от fuse-box.info Схема блока предохранителей Chevy Silverado 3500 2010 Chevy Camaro Схема подключения фар 2010 Chrysler Town and Country Схема двигателя 2010 Chevy Impala Жгут проводов стерео 2009 volvo s40 блок предохранителей 2010 dodge Схема панели предохранителей Avenger Блок предохранителей Chevrolet Cobalt 2010 года выпуска.Главная aveo captiva cruze lacetti lanos niva tahoe. Я вытащил предохранитель 4 из внутреннего блока предохранителей на приборной панели со стороны пассажира, но быстро понял, что он предназначен для задней розетки, а не для розетки прикуривателя.

Для Chevrolet Aveo 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 модельного года (хэтчбек, седан).

Я вытащил предохранитель 4 из внутреннего блока предохранителей на приборной панели со стороны пассажира, но быстро понял, что он предназначен для задней розетки, а не для розетки прикуривателя.Обязательно ознакомьтесь с руководством пользователя или схемами на нижней стороне крышек блока предохранителей, чтобы узнать точное расположение предохранителей. Посмотреть другие идеи о Chevrolet Aveo, блоке предохранителей, электрическом предохранителе. Предохранители прикуривателя (розетки) в Chevrolet Aveo расположены в блоке предохранителей панели приборов.

Источник: fuse-box.info

Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Aveo (2007, 2008, 2009, 2010, 2011).

Источник: блок предохранителей.info

Схема предохранителей Chevrolet Silverado.

Источник: stickerdeals.net

Выберите категорию abarth acura aixam alfa romeo aprilia aston martin audi bayliner bmw bobcat buick cadillac caterham chevrolet chevy chrysler citroen dacia daewoo daf datsun dodge ducati eagle fiat электрическая схема подключения fero.

Источник: fusesdiagram.com

Переверните крышку блока предохранителей, чтобы просмотреть схему расположения предохранителей.

Источник: circuititswiring.com

Выберите категорию abarth acura aixam alfa romeo aprilia aston martin audi bayliner bmw bobcat buick cadillac caterham chevrolet chevy chrysler citroen dacia daewoo daf datsun dodge ducati eagle fiat электрическая схема.

Источник: circuititswiring.com

Переверните крышку блока предохранителей, чтобы просмотреть схему расположения предохранителей.
