Электромеханический корректор фар

Электромеханический корректор фар
Автор ALER

Статья существенно обновлена по результатам установки электромеханического корректора фар 09.08.03.

Поставил ЭМКФ на новую Нивку по причине безвременно скончавшегося гидрокорректора. Покупал ЭМКФ в Лорде за 575 р., при продаже девайс был проверен на работоспособность: были пристыкованы (несильно — иначе просто потом не разобрать) все разъемы, а провода подключены к аккумулятору. При вращении ручки регулятора штоки приводов исправно перемещались.

На предыдущей Нивке мне ставил ЭМКФ Володюшка, теперь я приобрел личный опыт. Опять же, Leo2131 недавно их ставил.

Шланги гидрокорректора я просто откусил около крыльев и вытащил в салон вместе с регулятором. Причина поникшей правой фары была простой — где-то под воздушным фильтром (Нива — 21214-20) шланг был поврежден и утратил герметичность.

Возможны два подхода к установке электроприводов ЭМКФ: снятие фар (не оптических элементов, а фар в сборе) или снятие подкрылков. Leo2131 пошел первым путем, я вторым. Мне этот путь представляется более коротким, особенно, учитывая необходимость снятия решетки радиатора, дворников очистителей фар и шлангов с них (из-за сетки на решетке радиатора). Подкрылки же держатся на нескольких саморезах, которые легко отвинчиваются (самые задние можно не отвинчивать — достаточно, чтобы отошла передняя часть подкрылка). Колеса тоже можно не снимать — нужно только немного поддомкратить машину.

Очень не хотелось вынимать резиновую втулку из моторного щита, но разъемы пропихнуть в нее никак не удавалось. Вариант с разборкой разъемов тоже не прельщал. Когда я все-таки вынул эту резинку, проблема разрещилась легко и просто: если смотреть через отверстие, куда позже будет поставлен блок управления, хорошо видно отверстие в моторном щите. Вставилась обратно резинка на удивление легко. Так же поступал и с резиновыми втулками в крыльях: вынимал, прорезал перемычку между отверстиями (для гидрокорректора там отверстие без прорези), вставлял кабели и устанавливал втулку на место.

К сожалению, я не озаботился заранее приобретением омегаобразных и ленточных хомутов. Но хотелось все сделать «как надо», поэтому первые я снимал и после прокладки кабелей устанавливал на место, вторые удалось распустить, а потом опять затянуть. Leo2131 ленточными хомутами запасся и, не снимая омегаобразные хомуты, просто притягивал кабели ЭМКФ к имеющимся жгутам.

Разъем в блок управления вставляется с очень большим трудом. В этот раз я буквально заколачивал его пассатижами ударами по углам. Вставляется блок управления на свое место без труда, провода (красный и черный) пока просто опускаются вниз.

Разъемы в электроприводы вставляются намного легче — просто рукой, но держатся там плотно, т. е. для опасений, что они могут вывалиться, нет никаких оснований. Кстати, лучше сначала пристыковать к электроприводам кабели, как следует одеть на них резиновые чехлы, и только потом ставить приводы на место.

Исполнительный механизм старого гидрокорректора вынимается с вращением против часовой стрелки. На конец привода одевается белое кольцо из комплекта ЭМКФ, затем электропривод вставляется на посадочное место так, чтобы пластина-защелка была внизу. Привод несильным нажатием утапливается, чтобы три ребра попали в соответствующие пазы, а затем поворачивается по часовой стрелке до защелкивания. Излишек кабеля лучше вытащить в подкапотное пространство и чем-нибудь зафиксировать.

Для подключения весь блок предохранителей снимать необязательно. Я отвинтил только одну гайку крепления большого блока — справа, около рулевой колонки (желателен торцевой ключ на 8). Рекомендуется перед этой операцией снимать клемму с аккумулятора, но этого я тоже делать не стал — не хотел, чтобы сбросились результаты самообучения в контроллере и настройки в маршрутном компьютере. От короткого замыкания застраховался тем, что защитные крышки с предохранителей не снимал.

Напомню, что выходы блоков предохранителей расположены сверху, причем у каждого предохранителя имеется два соединенных контакта, один из которых (дальний) уже задействован в схеме, а ближний — свободен. В приложенной инструкции рекомендуется подключить красный провод к предохранителю 5 или 6, и он будет работать только при включенном ближнем свете фар. Я подключил его к предохранителю 7 (можно — 8), т. е. ЭМКФ будет работать при включении и ближнего, и дальнего света фар, а также просто при включенных габаритах.

Наконечник черного провода массы я одел на шпильку крепления блока предохранителей, затем установил на эту шпильку блок предохранителей и завинтил гайку крепления.

После проверки работоспособности устройства в установленном виде подкрылки были поставлены на место. Места для саморезов на кромке крыльев находятся легко, для поиска отверстий под саморезы в глубине арок использовалось шило.

Поздно вечером, когда стемнело, подрегулировал направление пучков фар — просто асфальту в темном дворе — предусмотренными для этого штатными винтами. Главное, чтобы пучки были параллельны, а высоту их можно будет установить «по вкусу» уже на дороге.

* * *

Добавление от Тихого Дона в конференции (оригинал): «Мне замечательно подошел комплект от 2112 (10, 11, 15) — разница только в провОдке, блоки все одинаковые.

Пришлось перепаять фишку на предохранитель — там узкая «зубильная». Так что, ежли не будет нивского комплекта — берите любой из «матрешкиных» + широкую «маму». Для тех, у кого корректора не было по умолчанию (как у меня), необходимо еще приобрести панель с 2-мя отверстиями (под регулятор подсветки и корректор). Полностью индекс не помню, начинается с 2105-…».

Информация с сайта производителя

Электромеханический корректор фар (ЭМКФ), выпускаемый ОАО «Ижевский мотозавод «Аксион-холдинг», является альтернативой гидравлическим корректорам, которыми оснащаются некоторые модели автомобилей. ЭМКФ полностью идентичен гидравлическому корректору по стыковке привода с механизмом наклона луча фары, но отличается от последнего надежной работой при длительном воздействии низких и высоких температур. ЭМКФ состоит из двух приводов (по одному на каждую фару) и общего блока управления. Все части конструкции защищены от проникновения пыли и влаги, размещены в прочных корпусах, электроразъемы имеют защитные чехлы.

Блок управления корректора размещается на передней панели автомобиля и имеет до 15 положений вала, регулирующего направление луча. Корректоры ЭМКФ серийно поставляются на ОАО «ГАЗ» и АМО «ЗИЛ».
Разработаны тюнинговые модификации ЭМКФ для следующих автомобилей: «КАМАЗ», «ГАЗ-3110», «ГАЗ-3302», «ВАЗ-21213», «ВАЗ-2110», «ВАЗ-2111», «ВАЗ-1111-ОКА» «ИЖ-2126», «ИЖ-21261», «ИЖ-2717», «ИЖ-27171», «ЗИЛ-5301», «УАЗ-31512», «УАЗ-3160».

Технические характеристики:	КАМАЗ	ГАЗ 3110, 3302	ВАЗ 21213	ВАЗ 2110	ВАЗ 2111	ВАЗ 1111 ОКА	ИЖ 2126, 21261, 2717, 27171	ЗИЛ 5301	УАЗ 3160	УАЗ 31512	УАЗ 3160
	КАМАЗ	ГАЗ 3110, 3302	ВАЗ 21213	ВАЗ 2110	ВАЗ 2111	ВАЗ 1111 ОКА	ИЖ 2126, 21261, 2717, 27171	ЗИЛ 5301	УАЗ 3160	УАЗ 31512	УАЗ 3160
Напряжение питания, В	24	12	12	12	12	12	12	12	12	12	12
Полный ход штока привода, мм	10	7	3. 63	2	3.3	10	7	10	10	7	10
Разноход штоков приводов, мм, не более	0,3	0,3	0,3	0,3	0,3	0,5	0,5	0,3	0,5	0,5	0,5
Вылет штока, мм	38,8	38,8	34,0	34,0	34,0	38,8	34,0	38,8	38,8	34,0	38,8
Усилие на штоке
по направлению к электроприводу, Н, не более	80	80	80	80	80	80	80	80	80	80	80
по направлению от электропривода, Н, не более	50	30	50	50	50	50	50	50	50	50	50
Ток потребления корректора
в ждущем режиме, мА, не более	50	50	50	50	50	50	50	50	50	50	50
при перемещении штоков, А, не более	1	1	1	1	1	1	1	1	1	1	1
Время перемещения штоков электроприводов из одного крайнего положения в другое, с, не более	20	20	20	20	20	20	20	20	20	20	20

ALER, 09. 11.02.

========

Информация для электрокорректоров Нивы в таблице и в мануале разнится: в мануале для гидрокорректора указано, что его ход 7±0,5 мм. Объяснить я это не могу. Значение 7±0,5 мм обнаружил в мануале Trener.

ALER, 07.06.04.

Ниже приведен текст с бумажки, приложенной к устройству, отсканировал Володюшка.

1. Общие положения

Электромеханический корректор фар (далее по тексту ЭМКФ) предназначен для корректировки оптической оси луча ближнего света головных фар на автомобилях марки «ВАЗ 21213» в зависимости от загрузки.
ЭМКФ может быть установлен взамен штатного гидрокорректора, при этом технические и эксплуатационные характеристики автомобиля не изменяются.

Данный комплект состоит из корректора фар ЭМКФ 21213 ТУ 4573-042-07530936-99 и дополнительных деталей для установки его в автомобиль.

2. Основные технические данные и характеристики
Напряжение питания, В…………………………………………. …… 12 +3/ -1,2
Полный ход штока привода, мм…………………………………….. 3,63 +/-0,3
Вылет штока, мм………………………………………………………….. 34
Усилие на штоке
по направлению к электроприводу, Н, не более……………. 80
по направлению от электропривода, Н, не более………….. 50
Ток потребления корректора
в ждущем режиме, мА, не более …………………………………… 50
при перемещении штоков, А, не более……………………………. 1
Время перемещения штоков электроприводов
из одного крайнего положения в другое, с, не более……… 20

3. Комплектность ЭМКФ 21213 ТУ 4573-042-07530936-99:
1.1 Электропривод ЭПК 02-09………………………………………. 2 шт.
1.2 Блок управления БУК 33………………………………………….. 1 шт.
1.3 Кольцо электропривода…………………………………………… 2 шт.
2. Кабель соединительный. ……………………………………………. 1 шт.
3. Паспорт…………………………………………………………………….. 1 шт.
4. Пакет упаковочный……………………………………………………. 1 шт.

Примечание. В комплект поставки входит дополнительно гайка и ручка для крепления блока управления.

Состав и схема соединений показаны на рисунке 1.

4. Указания но монтажу и эксплуатации

ВНИМАНИЕ! НЕ ДОПУСКАЕТСЯ ПОДАЧА ПИТАНИЯ НА ЭЛЕКТРОПРИВОДЫ БЕЗ ПОДКЛЮЧЕНИЯ БЛОКА УПРАВЛЕНИЯ.

ПРИ МОНТАЖЕ И ЭКСПЛУАТАЦИИ ЭМКФ НЕ ДОПУСКАТЬ ПОВРЕЖДЕНИЙ КОРПУСОВ И КАБЕЛЕЙ ТЕПЛОВЫМИ, ХИМИЧЕСКИМИ И МЕХАНИЧЕСКИМИ ВОЗДЕЙСТВИЯМИ.

При наличии технического опыта покупатель может самостоятельно установить электромеханический корректор, но лучше доверить монтаж специалистам авторемонтной мастерской, которые знают особенности установки корректора в автомобиль.

Демонтировать штатный гидрокорректор.
Перед установкой электромеханического корректора фар для проверки его работоспособности необходимо временно подстыковать соединительный кабель колодками к блоку управления, электроприводам и источнику питания согласно рисунку 1. Насадить на вал блока управления ручку гидрокорректора, поворачивая ее, во-первых, убедиться в работе приводов на холостом ходу и, во-вторых, установить штоки приводов в положение максимального вылета, установив ручку в крайнее положение по часовой стрелке.
Ручку снять, отстыковать разъемы кабелей от электроприводов, блока управления и питания.
На приборной панели автомобиля установить блок управления корректора фар в специальное отверстие, предназначенное для крепления блока управления гидрокорректора, завернуть гайку крепления гидрокорректора и установить ручку гидрокорректора на вал блока управления.
Провести кабель через стенку моторного отсека до каждой фары. Закрепить кабель, используя элементы крепления штатного гидрокорректора (хомуты и уплотнители), предотвращая провисание и касание кабеля нагревающихся и движущихся деталей автомобиля.
Подстыковать кабельный разъем к блоку управления корректора фар.
Установить кольца электроприводов в гнезда фар.
Подстыковать кабельные разъемы к электроприводам. Установить наконечник «ОВ» под гайку на болт для крепления блока предохранителей (отрицательный полюс системы электрооборудования).
Установить гнездо «+12В» на свободный штыревой контакт предохранителя 5 или 6 блока предохранителей автомобиля (предохранители левой и правой фар ближнего света). В этом случае цепь питания корректора будет защищена соответствующим предохранителем.

Включить ближний свет. Ручка блока управления корректора должна быть повернута до упора по часовой стрелке. Винтами ручной регулировки пучка света в вертикальной и горизонтальной плоскостях отрегулировать каждую фару в соответствии с руководством по эксплуатации автомобиля.
Проверить работоспособность корректора фар. При повороте ручки блока управления против часовой стрелки световые пучки каждой фары должны опускаться вниз.
Корректор фар функционирует только при включенном ближнем свете фар. Меняя положение ручки управления, пользователь, в зависимости от загрузки автомобиля и условий движения, добивается требуемого положения световых пучков ближнего света фар.
Положение рукоятки в порядке увеличения диаметров кружков на шкале корректора:
— автомобиль с водителем;
— все места заняты;
— все места заняты плюс груз в багажном отделении до полной нагрузки на заднюю ось;
— автомобиль с водителем плюс груз до полной нагрузки на заднюю ось.

При других вариантах загрузки без превышения полезной массы положение рукоятки подбирается таким образом, чтобы освещенность дороги на ближнем свете фар была в пределах нормы, и не ослеплялись водители встречных автомобилей.

ЭМКФ не требует технического обслуживания в течение всего срока службы.

5. Гарантии изготовителя

5.1. Изготовитель гарантирует соответствие электромеханического корректора фар требованиям технических условий ТУ 4573-042-07530936-99 при использовании корректора в комплекте с исправными фарами (обеспечивающими на штоке привода усилия не выше указанных в разделе 2), соблюдении указаний по монтажу и эксплуатации.

5.2. Гарантийный срок хранения корректора в упаковке предприятия-изготовителя при условии хранения изделия 2(С) ГОСТ15150-69 — 36 месяцев, исчисляется с даты выпуска. Условия хранения 2(С) ГОСТ15150-69:
— закрытые или другие помещения с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенные в макроклиматических районах с умеренным и холодным климатом.

Гарантийный срок эксплуатации — 12 месяцев. Гарантийный срок эксплуатации исчисляется со дня продажи через предприятия торговли. В случае отсутствия в паспорте даты продажи и штампа предприятия торговли гарантийный срок устанавливается с даты изготовления корректора.

6. Свидетельство о приемке

Электромеханический корректор фар ЭМКФ 21213 в упаковке изготовлен и принят в соответствии с
обязательными требованиями государственных стандартов, действующей технической документацией и признан годным для эксплуатации.

ПРОИЗВОДСТВО И ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ: 426006 г. Ижевск, ул. М.Горького, 90
ОАО «Завод бытовой техники» тел.(3412)56-08-09, 51-00-86
тел. для технической консультации (3412)78-45-11, факс (3412)51-00-86.
СБЫТ:
ЗАО «Аксион-ТНП»
тел./факс(3412)51-02-31,78-58-97
e-mail: [email protected]
[email protected]

Паспорт ЭМКФ-41, прислал yonnex001 (07.11.13).

emkf_41.pdf — pdf-файл, объем 223 Кб.

На какой цифре должен стоять корректор фар, чтобы они лучше светили?

Далеко не все водители знают, как правильно настраивать корректор фар. По этой причине многие вообще никогда его не трогают, боясь что-то испортить. Но это устройство есть в каждой машине и просто необходимо уметь им пользоваться, особенно если вам приходится ездить с битком забитым салоном. Разберёмся, как же настраивать эту штуку.

Зачем нужен корректор фар?

Чаще всего блок корректировки угла фар расположен с левой стороны от водителя под рулевой колонкой. Он представляет собой регулировочное колесо, которое может принимать одно из заданных положений, в основном от 0 до 3. В зависимости от загруженности автомобиля, водитель должен выбрать один из предложенных вариантов. Чем больше загружена машина, тем сильнее она проседает вниз, что приводит к смещению линии освещения фар. Чтобы восстановить правильную настройку фар, необходимо приподнять пучок света над дорогой, для этого и нужен корректор фар.

Как правильно настроить фары

Нельзя просто так перевести ручку корректора в какое-то универсальное положение и навсегда забыть про него. Это приведёт к тому, что загруженная машина будет слепить фарами встречных водителей. Выставлять значение на корректоре вы должны, ориентируясь именно на степень загруженности автомобиля.

Допустим, вы собрались на дачу, погрузили в багажник все необходимы вещи, то, что туда не влезло, было благополучно привязано к багажнику на крыше. Вся семья уселась в салоне, и можно отправляться в путь. Но не стоит спешить, при такой загрузке задняя часть машины опускается вниз приподнимая вверх переднюю. Это приведёт к ослеплению встречных водителей. Поэтому необходимо немного опустить фары, и для этого переключаем ручку корректора в положение «3».

Цифры на регуляторе можно воспринимать, как степень загруженности машины, где «0» – это пустая машина с водителем за рулём, а «3» – полностью загруженный автомобиль. Во многих современных машинах корректор полностью автоматический, водителю ничего самостоятельно регулировать не приходится. С одной стороны, это очень удобно, а с другой, не совсем, так как эта система не всегда адекватно реагирует на загрузку машины.

Фото с интернет-ресурсов

Не горит и не работает ближний свет на Шевроле Нива – Taxi Bolt

Автомобиль: Нива Шевроле.Спрашивает: Шишов Виктор.
Суть вопроса: Не горит ближний свет на Нива Шевроле.

Здравствуйте уважаемая администрация портала. У меня есть такой вопрос, а точнее проблема. У меня автомобиль Нива Шевроле, 2006 года выпуска, и у меня периодически перестаёт работать ближний свет фар.

Это происходит то с одной лампой, то с другой, а иногда и обе сразу не работают. Хочу отметить, что дальний свет работает исправно, независимо от ближнего.

Почему не работает ближний свет на Нива Шевроле

Для того, чтобы понять, почему перестаёт работать ближний свет фар на Нива Шевроле, не надо быть специалистом либо обладать какими то определёнными навыками, достаточно лишь внимательно прочитать нашу статью, и все вопросы исчезнут сами собой.

Причины неполадок

The following two tabs change content below.

Итак, если во время отсутствия питания на ближнем свете, горит дальний, можно попробовать поменять между собой местами реле К4 и К5. Если после таких манипуляций «дальний» перестал гореть – то виной всему именно «К4» и его необходимо заменить на новый.

Два реле отмечены маркером. Если не работают и «ближний» и «дальний», то следует проверить напряжение в монтажном блоке у провода «Ш2\18» и, если напряжение на нём будет, то причина кроется внутри монтажного блока.

Провод №18 на колодке Ш2 отмечен маркером. Также, кроме всего вышеназванного необходимо проверить все реле на целостность.

Справка

Неполадки со светом в автомобиле встречаются чаще всего при отрицательных температурах, то есть в зимнее время года, потому как тогда сеть больше подвержена нагрузке. Также больше всего шансов выйти из строя есть у ламп, которые сделаны из низкокачественных материалов, от малоизвестных, либо некачественных производителей.

Это относится и к комплектующим электрической цепи.

Шевроле нива – продукт совместного производства двух автомобильных концернов – АвтоВАЗ и GM. Авто относиться к классу кроссоверов, но наличие постоянного полного привода делает его хорошим вариантом для любителей покорять бездорожье. Поэтому очень важно, чтобы все узлы автомобиля надежно работали, ведь оказавшись вдали от населенного пункта необходимо чувствовать уверенность в том, что получиться добраться до места назначения.

Но со временем вырабатывается ресурс деталей и появляются проблемы с некоторыми элементами. Например, могут выйти из строя компоненты, отвечающие за освещение. В этом случае продолжать движение невозможно.

Проблема может быть вызвана неисправными лампами ближнего света, либо неисправностями с проводкой. В первую очередь необходимо проверить лампы ближнего света. Обычно такую неисправность легко определить, поскольку обычно перегорает только одна лампа из двух.

Но что делать если полностью не горит ближний свет а дальний горит. Работа дальнего света говорит о том, что блок фары исправен, проблема с контактами исключена и необходимо проверять остальной участок проводки.

Для этого необходимо прозвонить силовой провод от реле к предохранителям, контакты реле. Даже если установлены новые детали, то это не значит, что они исправны. Реле и предохранители могут быть повреждены в момент запуска двигателя, если не правильно настроен генератор.

Исправно работающий дальний свет говорит о том, что схема управления в порядке. Это так же значит, что реле К4 и К5 подключены последовательно и управляют дальним светом. Т.

е. проблема может быть скорее всего в катушке ближнего света К5. После этого необходимо проверить силовую плату.

Если цепь не содержит видимых повреждений необходимо проверить контакты реле-К5. Оно может издавать щелкающие звуки, свидетельствующие о работе, но сигнал из него не будет выходить.

Если все вышеперечисленные действия не помогли выявить неисправность, то необходимо прозвонить цепь. Для этого используется мультиметр или контрольная лампа с подключенными проводами. Лучше не использовать недорогие китайские индикаторы, чтобы не замкнуть цепь.

Перед тем как выполнить проверку необходимо включить зажигание и ближний свет, после чего произвести проверку в определенном порядке:

Проверяется напряжение на предохранителях. Вполне возможно что в результате короткого замыкания или в результате естественного износа сгорели обе лампы
После этого нужно отключить реле и проверить на контакте 30 наличие напряжения. Если оно отсутствует, то скорее всего проблема в дорожке от распайки к К5
С реле снимается крышка, после чего нужно установить его обратно и включить ближний свет. При этом К5 должно издать щелчок и пластина прижмется к контактам. Если свет не зажегся, то нужно вручную прижать пластину для обеспечения контакта. Если это действие помогло – значит проблема кроется в контактах реле. Если нет – проблема в дорожке на плате ведущей к предохранителям.

Дорожку можно прозвонить отдельно. Для этого К5 извлекается, отключаются предохранители, затем контакты мультиметра соединяются с гнездом предохранителей и реле 87.

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

Блок реле и предохранителей:

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.

K1 — Реле для контроля исправности ламп.

K2 — Реле стеклоочистителя лобового стекла. Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K3 — Реле-прерыватель указателей поворота и аварийной сигнализации.
Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме.
Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.

K4 — Реле ближнего света фар. Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах.

Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании. K5 — Реле дальнего света фар. Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы.

Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.

K6 — Дополнительное реле.

Если возникают проблемы с включением зажигания, проверьте это реле, а также контакты в замке зажигания и контактную группу.

K7 — Реле обогрева заднего стекла.
Если заднее стекло запотевает и не работает его обогрев, проверьте это реле и передохранители F8 и F9, кнопку включения и её контакты, а также контакты на клеммах к элементам на заднем стекле (чтобы добраться до них скорее всего придётся снять обшивку двери багажника).

Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому как нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения платы, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев заднего стекла, когда он не нужен.
Также мог перетереться провод под левым порогом.

K8 — Резервное реле.

Предохранители:

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку. F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели.
Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.
Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.

Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков.
Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель.
Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).

Аналогично реле К7. F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар.
Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре.
Аналогично реле К5.

F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»).
Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

F18 (25 А) — электродвигатель печки и его переключатель.
Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.
Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Схема монтажного блока:

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?

Предохранители и реле ВАЗ 2110 — 2112

Предохранители и реле ВАЗ-2115.

Все что касается электрики и электрооборудования.

Сообщения: 88

Зарегистрирован: 09 дек 2009, 00:46

Автомобиль: 2121 НИВА

Имя: Костя

Откуда: Киев.Оболонь

Сообщение kokc » 10 дек 2009, 13:12 Подскажите .включаю дальний свет работают две фары,включаю ближний горит одна фара?

kokc

Bladerunner

Сообщения: 88

Зарегистрирован: 09 дек 2009, 00:46

Автомобиль: 2121 НИВА

Имя: Костя

Откуда: Киев.Оболонь

Сообщение kokc » 10 дек 2009, 13:25

Bladerunner писал(а):лампочка того.. кончилась

Так смело можно идти брать новую и ставить?

kokc

Зоркий сокол

Сообщения: 88

Зарегистрирован: 09 дек 2009, 00:46

Автомобиль: 2121 НИВА

Имя: Костя

Откуда: Киев. Оболонь

Сообщение kokc » 10 дек 2009, 13:49

Зоркий сокол писал(а):Ога,если ободок оптического элемента (фары) снимешь
Три масюсеньких винтика,сцуко гадские.

надо попробывать,что там за винтики.щас подкуюсь литературно и пойду .

kokc

Bladerunner

Модератор

Сообщения: 42787

Зарегистрирован: 03 дек 2009, 15:33

Автомобиль: 21214

Имя: :

Сообщение ALK » 10 дек 2009, 14:24

Bladerunner писал(а):лампочка того.. кончилась

прежде чем выковыривать лампу, пошуруй разъемы на брызговиках и проверь на обрыв/обгрыз провода. у меня с завода стояла нарва и первая лампа кончилась через 8 лет. Кто знает что творится за забором зоопарка? © ¯\_(ツ)_/¯

ALK

Bladerunner

Сообщения: 88

Зарегистрирован: 09 дек 2009, 00:46

Автомобиль: 2121 НИВА

Имя: Костя

Откуда: Киев. Оболонь

Сообщение kokc » 10 дек 2009, 21:49 поставил лампу новую не работает .да насчет винтеков это точно .но поддались сразу без гемора.Так говорите подергать где-то .а где именно.

kokc

Антоха

Миха

Антоха

Миха

Антоха

Антоха

Миха

Антоха

Миха

Антоха

Сообщения: 88

Зарегистрирован: 09 дек 2009, 00:46

Автомобиль: 2121 НИВА

Имя: Костя

Откуда: Киев.Оболонь

Сообщение kokc » 11 дек 2009, 01:08

ALK писал(а):
Bladerunner писал(а):лампочка того.. кончилась
прежде чем выковыривать лампу, пошуруй разъемы на брызговиках и проверь на обрыв/обгрыз провода. у меня с завода стояла нарва и первая лампа кончилась через 8 лет.

это где?под капотом?

kokc

Источники:

Не работает корректор фар на шевроле лачетти

Не работает подсветка приборов и габариты на Chevrolet Lacetti

Где находится предохранитель ближнего света?

Chevrolet Lacetti – Не работает подсветка доски,правый габарит, и задние противотуманные фары

Замена моторчика эл.корректора TLC100

Авео опускается фара, решение проблемы .

Ремонт Корректора фар. Ланос.

Ремонт корректора фар и подсветки номера Peugeot 407

Шевроле Авео – замена подсветки корректора фар

Как быстро устранить проблему не горят фары за 5 сек (реле артикул 93746301)

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ПОД КАПОТОМ НИССАН АЛЬМЕРА КЛАССИК

Активный участник

Группа: Пользователи
Сообщений: 40
Регистрация: 14.4.2010
Пользователь №: 55236
Спасибо сказали: раз

Добрый день уважаемые форумчане! На днях и меня посетил этот глюк, только у меня при включении дальнего постепенно опускались обе фары. Перечитав эту тему и несколько подобных тем на других форумах и не найдя однозначного решения этой проблемы а так же схемы именно нашего авто решил провести собственные испытания нарисовав для себя схему подключения Рис. 1.

То что это результат плохой массы я не сомневался с самого момента возникновения глюка, но хотелось разобраться в сути вопроса. В гараже у меня давно валяется полуразбитая правая фара (подарил свояк), так вот я притащил её домой и провел кое какие испытания. Оказалось при напряжении на управляющем проводе корректора от 0 до 0,38 В электрокорректор никак не реагировал, т.е. оставался в том положении в котором был установлен до этого. При напряжении на управляющем проводе от 0,38 В до 0,4 В начиналось слабое потрескивание и шток очень медленно начал втягиваться. При напряжении от 0,4В и выше электрокорректор срабатывает и втягивает шток опуская фару.
Измерения на авто при включенном ближнем свете показали диапазон напряжений на управляющем проводе электрокорректора от 6В в нижнем положении регулятора до 11,9В в положении «0». При включении дальнего света напряжение на управляющем проводе составляло 0,48 В и фары опускались вниз. Напряжение на массе правой фары в точке где провода прикручены болтом М6 к кузову относительно минусовой клеммы аккумулятора составляло 0,06В, на левой 0,04В, т. е все вроде нормально масса хорошая, но фары все равно опускаются. Тогда я померял напряжение непосредственно на массовом проводе контактной колодки лампы и тут все стало ясно. На правой фаре оно так же составляло 0,06В а вот на левой 0,48 В. То есть вот на этом проводке длинной в 15 см, который соединяет клемму колодки с массой такое падение напряжения! Чтобы устранить глюк я взял кусок провода сечением 4мм2 с клеммой под болт, прикрутил один конец вместе с остальными клеммами на массу, а второй конец подпаял непосредственно на контакт колодки. После этого глюк конечно же пропал. Измерения показали что напряжение на клемме упало до 0,04 В.
А теперь посмотрим что же происходит с точки зрения схемотехники. В моем случае произошло увеличение сопротивления проводника соединяющего массовую клемму левой лампы с массой авто Рис.2.

На этом сопротивлении при протекании через него тока лампы дальнего света образуется падение напряжения величиной 0,48В, которое через цепь нити накала лампы ближнего света передается на блок управления электрокорректором. В результате на управляющем проводе появляется напряжение 0,48В которое больше порога срабатывания электрокорректоров (0,4В) и они опускают фары вниз.
Рассмотрим другой случай, когда имеет место плохой контакт всех массовых проводников у левой фары с кузовом Рис.3.

В этом случае в точке соединения проводников также образуется падение напряжения более 0,4В, которое поступает через нить накала лампы ближнего света на блок управления электрокорректором и соответственно на управляющий провод. НО в этом случае к корректору левой фары напряжение приложено относительно той же общей точки и близко к нулю, а вот на правой фаре т.к. там масса нормальная оно превышает порог срабатывания корректора и правая фара опускается вниз.
Из всего вышесказанного делаем вывод что сэкономив на проводах производитель сделал не совсем удачное схемное решение.
Лечить данный глюк можно тремя способами:
Способ 1
Восстановить нормальный контакт в массовых проводниках на обеих фарах. Недостатком этого способа является то, что под воздействием влаги и агрессивных сред масса рано или поздно снова ухудшиться и глюк опять вернется.

Способ 2
Самый на мой взгляд правильный, нужно запитать электрокорректоры не от габаритов а от ближнего света Рис. 4,

тогда при переключении на дальний питание будет сниматься и с блока управления и с корректора тогда он точно не будет глючить даже с плохой массой. Реализовать это несложно, для этого нужно снять фары и под резиновой заглушкой потянув за зеленый провод найти место где он разветвляется на габариты и корректор. Осторожно откусить провод который идет на корректор и удлинив его вывести наружу через резиновый уплотнитель, подсоединить в контакту ближнего света на колодке лампы. Для удобства можно примудрить какой ни будь разъем, чтобы в последующем можно было при необходимости снятия фары отсоединять ее.

Способ 3
Вытащить блок управления электрокорректором из панели, отсоединить от него провод идущий от цепи ближнего света, а этот контакт соединить с контактом подсветки Рис.5.

Глюк тоже уйдет, но корректор будет работать теперь во всех положениях начиная с габаритов.

Ну вот, написал много, надеюсь что мои изыскания кому ни будь будут полезны при поиске неисправности.

Сообщение отредактировал DIMA_66 – 6.7.2012, 2:03

ВСЁ СВОИМИ РУКАМИ

30.01.2019
На днях поехал с работы домой. Темнеет сейчас рано, поэтому приходится и на работу и с работы ездить с включенным ближним светом фар. Расход бензина, конечно, сразу вырос на 1 л/100км по сравнению с расходом, когда едешь только с включенными дневными ходовыми огнями, так как в противотуманных фарах у меня стоят светодиодные лампочки Как из перегоревшей лампочки сделать светодиодную. Через них идёт маленький ток, поэтому они не нагружают генератор и почти не влияют на расход.
В общем свернул я с основной улицы и поехал по гаражной дороге. На ней уже нет освещения, и мне захотелось поднять выше пучок света фар. Потянулся к колёсику блока регуляторов электрокорректора фар и яркости подсветки. А колёсико то у меня и утопилось в глубь блока — пальцем шарю туда-сюда а повернуть не могу. Решил на ночь глядя не ковыряться, а оставить до завтра — утро вечера мудренее.

Утром приехал на работу, загнал машину в тёплый гараж — на улице в минус 15 ковыряться не фонтан. Да к тому же я уже научен горьким опытом. Один раз так же с мороза только заехал, но правда не было времени, и сразу начал снимать пластмассовую обшивку под пятой дверью около заднего бампера. Нужно было подождать пока кузов немного прогреется, открыть все двери. А тут поторопился и сломал все защёлки. Они от мороза стали хрупкими. Пришлось обратно крепить немного по-другому. Плохо учиться на своих ошибках — лучше на чужих.
Короче поддел отвёрточкой сам блок регуляторов электрокорректора фар и яркости подсветки и вынул его из гнезда. Отсоединил фишки с проводами и осмотрел. Оказалось, что ничего страшного не произошло, просто расцепилась защёлка с одной стороны на регуляторе корректора фар. На регуляторе яркости подсветки было всё в порядке.

А я уж думал, что защёлка совсем сломалась и придётся чего нибудь химичить, типа паять клеевым пистолетом или придумывать другое крепление. В общем нажал на сам модуль корректора фар и защёлка встала на своё место. Подсоединил фишки и вставил блок в гнездо. Проблема решилась, можно сказать за три минуты. Первый раз за 6 лет такая бяка. Это видео опубликовал на Ютубе 2 дня назад и ребята в комментариях написали, что такое происходит обычно при посадке в автомобиль. Особенно когда торопишься, можно нечаянно вдавить коленкой это колёсико внутрь блока и защёлка вылетает из своего места, а ещё хуже — отламывается и её уже не застегнуть обратно. Стал припоминать — похоже у меня так всё и случилось. Так что будьте аккуратней и не наживайте себе геморрой на ровном месте. Смотрим видео :

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!
Основные причины
Свет отрегулированных фар автомобиля
Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:
Поломка гидрокорректора.
Выпала линза с фары.
Разбитая фара.
Демонтаж фары
Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:
Проводим демонтаж решетки радиатора.
Схема расположения болтов решётки радиатора
Долой решётку
Демонтируем аккумуляторную батарею.
Отсоединяем разъемы проводов питания фары.
Демонтируем противотуманные фары.
Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
Откручиваем крепления фары и проводим ее демонтаж.
В кружке болт крепления фары
Готово — мы без фары!
Фару демонтировали
Сборка проводится в обратном порядке.
Замена гидрокорректора
Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:
На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.
Демонтаж гидрокорректора
Смотрим на стрелки направления
Снимаем рукоятку управления корректором.
Демонтируем регулятор гидрокорректора салона
Демонтируем рукоятку управления регулятора освещения приборной панели.
Снимаем рукоятку управления светом
Демонтируем пластиковую накладку.
Снимаем пластиковую накладку с ручки управления гидрокорректора фар
Демонтируем световод с панели приборов.
Снимаем световод
Откручиваем гайку крепления.
Демонтируем крепежную гайку управления гидрокорректором
Демонтируем гидрокорректор.
Регулятор гидрокорректора фары
Снимаем гидрокорректор
С переднего щита выводим резиновый уплотнитель.
Демонтируем уплотнитель на щите
Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.
Вынимаем гидрокорректор в сборе
Сборка проводится в обратном порядке.
Регулировка света фар на ВАЗ-2114
После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:
Устанавливаем автомобиль в 5м от гладкой стены.
Размечаем стену, согласно технической схемы указанной ниже.
Схема для регулировки фар
При помощи ручки гидрокорректора выставляем свет.
Регулируются световые пучки на каждую фару отдельно.
Для точной регулировки проводить ее необходимо на каждую фару отдельно
Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.
Механические рычаги регулировки фары
Выводы
Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.
Регулировка фар нива 2121-21214 своими руками
Правильно отрегулированные фары на транспортном средстве, являются непременным условием для безопасного движения в тёмное время суток.
Не очень приятно, да и небезопасно двигаться по дороге в ночное время, когда встречный транспорт ослепляет до темноты в глазах. А ведь может случиться так, что и ваш автомобиль доставляет неудобства для других участников движения.
Также поводом для проверки регулировки может стать плохая видимость водителю во время движения. Проблемы со светом могут создать трудности при прохождении ежегодных технических осмотров. Поэтому такая проверка должна стать правилом для всех водителей.
Содержание статьи:
Важно! Для улучшения освещённости дороги, рекомендуется дополнительное освещение в виде противотуманных фар.
О причинах нарушения регулировок
Автомобили имеют правильно настроенное головное освещение. К сожалению эти настройки нарушаются. Причин этому может быть много, например, такие как:
Нарушение геометрии кузова;
;
Ремонт передней подвески;
Монтаж другой резины на колёса;
подвески.
Световой поток головного освещения будет направляться вверх или вниз, а то и в стороны. Иногда неуместное и неумелое вмешательство владельцев машин приводит к нарушениям в освещении. В любом из этих случаев нужно производить регулировку света.
Немного о том, как выполняется регулировка на Ниве 21213
Если на машине установлен гидрокорректор фар, то их регулировку можно выполнить с его помощью, не выходя из салона транспортного средства.
На фото выше показан исполнительный орган гидрокорректора. Регулировка положения отражателя фары производится изменением длины штока, которое меняется под гидравлическим давлением.
Если была замена элементов передней подвески, или поменяли тип резины, регулировку можно выполнить своими силами.
Регулируем фары самостоятельно
Правильно выбрать и установить требуемый световой поток на машине вполне возможно водителю своими руками. Для этого нужно иметь представление об устройстве приборов освещения и принципах их регулировок. Такие данные описываются в инструкции по эксплуатации автомобиля, там же имеется и описание такой процедуры.
Внимание! Для начала работ нужно приготовить инструмент и ровную площадку.
Из инструмента достаточно крестообразной отвёртки и щитка для прикрытия фары. В машине проверяют давление в шинах, инструкция может регламентировать определённое количество топлива в баке, а также установку на переднее сидение груза, который должен соответствовать весу водителя. А если выразиться проще, то комплектация машины должна соответствовать тому варианту, в котором чаще всего используется.
На следующем этапе регулировка, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд. В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На нём нужно нарисовать схему для выполнения регулировки фар по высоте. Она имеет практически одинаковый вид для всех автомобилей и представляет собой две горизонтальные линии и три вертикальные.
Линии на схеме:
Ось симметрии машины обозначена как О;
Центр правой и левой фар обозначены буквами А и В;
Цифра 1 обозначает высоту над полом;
Под номером 2 линия, которая расположена внизу под первой на 120 мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм.
Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка. Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.
На фотографии ниже, показаны винты для регулировки:
Отвёртка, направленная на регулировочный винт, которым устанавливается направление освещения от фар;
«Оптика»;
Болт, крепящий ободки в фарах;
Облицовочная панель радиатора;
Винт для крепления облицовки радиатора;
Ободок фары;
Винт регулировки света фары.
Перед началом работ включают свет, в положение «ближний свет», а одну из фар закрывают щитком. При установке световых пучков в вертикальных направлениях винты 1 и 7 (см. рисунок выше) поворачиваются в одних и тех же направлениях на одинаковые числа оборотов. Допускаются отличия в количестве поворотов винтов не более трёх оборотов.
При выполнении регулировок фар Нивы в горизонтальных плоскостях, используются те же винты, которые на рисунке под номерами 1 и 7. Только теперь их нужно вращать в противоположные стороны. Когда винт 1 будет, повёрнут одним оборотом против хода часовой стрелки, то второй винт 7 вращают уже на один оборот, но по ходу часовой стрелки.
Вращением винтов для регулировок, нужно добиться такого расположения пучка света, когда верхняя горизонтальная линия светового потока, будет не выше нижней горизонтальной линии на стенке или щитке. Наклонная линия пучка света должна пересечься с линиями в вертикальном направлении по центрам обеих фар.
Таким же образом производится регулирование света второй фары Нивы. Для автомобиля Нива 23213 регулировка выполняется аналогичным способом.
Внимание! На транспортных средствах, которые не оборудованы гидрокорректором, винты для производства регулировок располагают несколько иным образом. В горизонтальных направлениях световой поток можно отрегулировать при помощи винта, который будет расположен с левой стороны, а по вертикали регулируют свет винтом, расположенным в верхней части фары.
Несколько слов о регулировке света на стенде
Все инструкции по эксплуатации транспортных средств рекомендуют проводить подобные регулировки на специальном стенде. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно. В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова, лучше всего обратиться в сервис и выполнить эту процедуру с помощью специального стенда.
На фотографии показан один из таких стендов. Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.
Видео о регулировке фар 21214
Посмотрите для лучшего понимания полезное видео про регулировку фар на Ниве 21214:
Ставим Led (лэд) фары — яркий свет
Посмотрите интересное видео про установку светодиодных фар на Ниву:
Chevrolet Niva | Указатели поворота и аварийная сигнализация

Поэтому, желательно, вместо него поставить новый предохранитель, который при наличии в цепи короткого замыкания тоже сгорит. В этом случае, придётся искать место, где оголённые провода касаются кузова автомобиля.
Наиболее часто, это происходит на проводах, которые идут к лампам повторителей, из-за того что под действием вибраций выпадает из отверстия крыла резиновый уплотнитель, через который они проходят к патрону лампы повторителя. Помимо контрольной лампы, мигающей в одном ритме с лампами указателей, включение системы подтверждается также акустическим сигналом — щелчками, которые издает реле в панели приборов.
При его неисправности необходимо разобрать приборную панель, что достаточно трудоемко. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.
Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться.
Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.
Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.
Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём.
F8 20 А — элемент и реле обогрева заднего стекла контакты. Аналогично реле К7. F9 20 А — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.
13.7.1 Указатели поворота и аварийная сигнализация
F10 20 А — резервный предохранитель. F11 5 А — лампы правых габаритных огней. F12 7,5 А — ближний свет в правой фаре, моторедукторы корректоров света фар. F13 10 А — дальний свет в правой фаре.
Не работают поворотники на Ниве Шевроле
F14 10 А — резервный предохранитель. F15 20 А — резервный предохранитель. Аналогично реле К3. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах.
Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза. F18 25 А — электродвигатель печки и его переключатель.
Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Указатели поворотов на автомобиле выполняют очень важную роль. По обеспечению безопасности вас и других автомобилистов. Подачу напряжения на лампы обеспечивает реле K3 которое находится в монтажном блоке, монтажный блок на Шевроле Нива находится слева под панелью.
Если не работает аварийка поворотники нива шевроле поворотники перестали работать первым делом нужно проверить предохранитель F 19, который тоже находится в монтажном блоке.
Ремонт корректора фар своими руками; видео о гидрокорректорах «NewNiva.ru
Какие фары поставить на авто
Благодаря фарам и всей оптике автомобиля в ограниченных условиях отлично просматривается трасса и все объекты на ней, в темное время всегда можно осветить салон и другие необходимые части автомобиля, а другим водителям передать нужную информацию о том, какой маневр сделан на дороге. Вот почему от качества фар ваз 2121 нива зависит многое при движении, каждая особую функцию.
В фарах могут быть использованы самые различные лампы. Это газоразрядные, которые бывают следующих видов:
ксеноновые — для ближнего и дальнего света;
вольфрамовые — недорогие и с низкой световой интенсивностью;
галогеновые лампы накаливания, которые наиболее распространены, чтобы служить в фаре ближнего и дальнего света.
https://www.youtube.com/watch?v=9ToqkcKrY4Q
Но предпочитают в последнее время водители светодиодные лампы, и не только для сигнальных функций, но все чаще как источник головного света. Они ярче галогеновых и ксеноновых примерно в 3 раза и по плотности световой заливки намного лучше.
Диодные фары подходят для тем автомобилей, которые имеют размер фар в 7 дюймов, к таким относится и нива.
Новейшие тюнинг-фары установить просто, в том числе такая замена требует и фары на ниву 21214.
За время все больше фирм старается похвастать на автомобильном рынке отличными фарами.
Но все чаще водители ваз 21 снимают фары, которые создают много проблем с головным светом, да и при замене их не требуется особого труда. Это фары wesem с отражающим элементом 178 мм. Их покупают, меняя на штатные.
Они отлично подойдут на таких моделях, как нива 21214 и ваз 2131, чтобы наладить головной свет или для замены оптических штатных элементов. Приобретая диодные фары wesem, необходимо будет купить и лампу для нее — в 12 или 24 вольта.
Противотуманные линзованные фары wesem. Они имеют очень четкие границы света, а это дает прекрасную возможность настроить их, чтобы не нарушать правила ГОСТ, а водителей встречных машин не слепить ярким светом. Этот оптический элемент помогает улучшить ближний свет. И даже внешний вид машины сразу преображается, когда такие фары на ней появляются.
Гидрокорректор
В статье «Почему не работает корректор фар» мы рассмотрели основные неисправности системы, а также способ ремонта путем комплектной замены всех узлов системы.Тем не менее гидрокорректор в большинстве случаев отлично поддается ремонту. Для того чтобы гидрокорректор перестал нормально работать, достаточно потери небольшого количества рабочей жидкости. Пополнить утерю можно обычным антифризом.
6 — ручка регулировки светового пучка; 1 — главный регулировочный механизм; 2 — рабочие цилиндры со штоком, воздействующим на отражатель фар.
Тюнинг оптических элементов нивы 21214
Во многих автомобилях, в том числе и таких, как нива 4х4, достаточно часто требуется заменить лишь стекло на фаре или отражатель фары — головного света.
Но если обгорают полностью контакты, при этом фара приобрела мутный цвет, тогда ее меняют полностью. Можно сделать тюнинг своими руками.
Для этого снимают фару с ваз 2121 нива, для чего необходимо убрать ободок, и очень аккуратно, чтобы не повредить вынуть отражатель. Для этого потребуется раскрутить 3 самореза и выкрутить 4 болта, тогда корпус легко снимется. Действия следующие:
после того как тюнинг нива закончен, необходима обязательная регулировка света, и желательно, чтобы эту работу провел специалист;
если тюнинг ваз 21214 задних фар нивы был сделан, то их можно подключить собственными силами;
только прежде нужно исследовать задний фонарь, он обязательно должен быть с уплотнением в том участке, где соприкасаются кузов и корпус;
в случае его отсутствия необходим герметик.
Задние противотуманные фары, после того как был сделан тюнинг, подключаются довольно просто.
На багажнике снимаются панели из пластмассы и отключается электрический разъем.
Внутри кузова есть оптический элемент, и нужно выкрутить гайки, которые фиксируют его. Поставить новую фару, прикрутив ее к кузову. Теперь необходимо подключить разъем в бортовую электросеть.

Есть такой отличный прибор для ваз 21214 — электрокорректор для фар.Он для того, чтобы менять угол наклона пучка света в зависимости от загрузки машины. Этот оптический элемент включает в себя регулятор, фиксирующий положение фар, несколько механизмов, которые содержат уплотнительные кольца и электрические провода.
Электрокорректор
Если, воспользовавшись методами поиска дефектов проводки питания, так и не удалось решить проблему неисправного электромеханического корректора, начать с диагностики мотор-редуктора.

Собрав показанную на рисунке схемы, вы сможете проверить плавность хода сервопривода. Если мотор-редуктор не реагирует на подачу питания, можно смело приступать к его замене либо разборке. Корпус в большинстве случаев крепится пластиковыми защелками. Если защелки не получается отщелкнуть, их можно аккуратно срезать, а при установке части корпуса соединить дихлорэтаном (специальный клей для пластмассы). Сами электродвигатели выходят из строя очень редко, но и они продаются отдельно.
Читать новости о новой Ниве
Электромеханический корректор фар
Электромеханический корректор фар
Электромеханический корректор фар
Автор ALER
Статья полностью обновлена по результаты установки электромеханического корректора фар 09.08.03.
Поставил ЭМКФ на новую Нивку по причине безвременно скончавшегося гидрокорректора. Покупал ЭМКФ в Лорде за 575 р., при продаже девайс был проверен на работоспособность: были пристыкованы (несильно — иначе просто потом не разобрать) все разъемы, а провода подключены к аккумулятору. При вращении ручки регулятора штоки приводов исправно перемещались.
На предыдущей Нивке мне ставил ЭМКФ Володюшка, теперь я приобрел личный опыт. Опять же, Leo2131 недавно их ставил.
Шланги гидрокорректора я просто откусил около крыльев и вытащил в салон вместе с регулятором. Причина поникшей правой фары была простой — где-то под воздушным фильтром (Нива — 21214-20) шланг был поврежден и утратил герметичность.
Возможны два подхода к установке электроприводов ЭМКФ: снятие фар (не оптических элементов, а фар в сборе) или снятие подкрылков. Лев2131 пошел первым путем, я вторым. Мне этот путь кажется более коротким, особенно, учитывая необходимость снятия решетки радиатора, дворников очистителей фар и шлангов с них (из-за сетки на решетке радиатора). Подкрылки же держатся на нескольких саморезах, которые легко отвинчиваются (самые задние можно не отвинчивать — достаточно, чтобы отошла передняя часть подкрылка).Колеса тоже можно не снимать — нужно только немного поддомкратить машину.
Очень не хотелось вынимать резиновую втулку из моторного щита, но разъемы пропихнуть в нее никак не удавалось. Вариант с разборкой разъемов тоже не прельщал. Когда я все-таки вынул эту резинку, проблема разрещилась легко и просто: если смотреть через отверстие, куда позже будет поставлен блок управления, хорошо видно отверстие в моторном щите. Вставилась обратно резинка на удивление легко. Так же поступал и с резиновыми втулками в крыльях: вынимал, прорезал перемычку между отверстиями (для гидрокорректора там отверстие без прорези), вставлял кабели и устанавливал втулку на место.
К сожалению, я не озаботился заранее приобретение омегаобразных и ленточных хомутов. Но хотелось все сделать «как надо «, поэтому первые я снимал и после прокладки кабелей устанавливал на место, вторые удалось распустить, а опять затянуть. Leo2131 ленточными хомутами запасся и, не снимая омегаобразные хомуты, просто притягивал кабели ЭМКФ к имеющимся жгутам.
Разъем в блок управления вставляется с очень большим трудом. В этот раз я буквально заколачивал его пассатижами ударами по углам.Вставляется блок управления на свое место без труда, провода (красный и черный) пока просто опускаются вниз.
Разъемы в электроприводы вставляются легче легче — просто рукой, но держатся там плотно, т. е. для опасений, что они могут вывалиться, нет никаких оснований. Кстати, лучше сначала пристыковать к электроприводам кабели, как следует одеть на них резиновые чехлы, и только потом ставить приводы на место.
Исполнительный механизм старого гидрокорректора вынимается с вращением против часовой стрелки.На конец привода одевается белое кольцо из комплекта ЭМКФ, затем электропривод вставляется на посадочное место так, чтобы пластина-защелка была внизу. Привод несильным нажатием утапливается, чтобы три ребра попали в соответствующие пазы, а затем поворачивается по часовой стрелке до защелкивания. Излишек кабеля лучше вытащить в подкапотное пространство и чем-нибудь зафиксировать.
Для подключения всего блок предохранителей снимать необязательно. Я отвинтил только одну гайку крепления большого блока — справа, около рулевой колонки (желателен торцевой ключ на 8).Рекомендуется перед этой операцией снимать клемму с аккумулятора, но этого я тоже делать не стал — не хотел, чтобы сбросились результаты самообучения в контроллере и настройки в маршрутном компьютере. От короткого замыкания застраховался тем, что защитные крышки с предохранителей не снимал.
Напомню, что выходы блоков предохранителей расположены сверху, причем у каждого предохранителя имеется два соединенных контакта, один из которых (дальний) уже задействован в схеме, а ближний — свободен.В приложенной инструкции рекомендуется подключить красный провод к предохранителю 5 или 6, и он будет работать только при включенном ближнем свете фар. Я подключил его к предохранителю 7 (можно — 8), т. е. ЭМКФ будет работать при включении и ближнего, и дальнего света фар, а также просто при включенных габаритах.
Наконечник черного провода массы я одел на шпильку крепления блока предохранителей, затем установил на эту шпильку блок предохранителей и завинтил гайку крепления.
После проверки работоспособности устройства в установленном виде подкрылки были поставлены на место.Места для саморезов на кромке крыльев находятся легко, для поиска отверстий под саморезы в глубине арок использовалось шило.
Поздно вечером, когда стемнело, подрегулировал направление пучков фар — просто асфальту в темном дворе — предусмотренными для этого штатными винтами. Главное, чтобы пучки были параллельны, а их высоту можно будет установить «по вкусу» уже на дороге.
* * *
Добавление от Тихого Дона в конференции (оригинал): «Мне замечательно подошел комплект от 2112 (10, 11, 15) — разница только в провОдке, блоки все одинаковые.Пришлось перепаять фишку на предохранитель — там узкая «зубильная». Так что, ежли не будет нивского комплекта — берите любой из «матрешкиных» + широкую «маму». Для тех, у кого корректора не было по умолчанию (как у меня), необходимо еще приобрести панель с 2-мя отверстиями (под регулятор подсветки и корректор). Полностью индекс не помню, начинается с 2105 -… «.
Информация с сайта производителя
Электромеханический корректор фар (ЭМКФ), выпускаемый ОАО «Ижевский мотозавод» Аксион-холдинг «, является альтернативным гидравлическим корректорам, оснащаются некоторые модели автомобилей. ЭМКФ полностью идентичен гидравлическому корректору по стыковке привода с механизмом наклона луча фары, но отличается от последнего надежной работой при длительном воздействии низких и высоких температур. ЭМКФ состоит из двух приводов (по одному на каждую фару) и общего блока управления. Все части конструкции защищены от проникновения пыли и влаги, размещены в прочных корпусах, электроразъемы имеют защитные чехлы. Блок управления корректора размещается на передней панели автомобиля и до 15 положений, регулирующего направление луча.Корректоры ЭМКФ серийно поставляются на ОАО «ГАЗ» и АМО «ЗИЛ».
Разработаны тюнинговые модификации ЭМКФ для следующих автомобилей: «КАМАЗ», «ГАЗ-3110», «ГАЗ-3302», «ВАЗ-21213», «ВАЗ-2110», «ВАЗ-2111», «ВАЗ-1111-ОКА». «ИЖ-2126», «ИЖ-21261», «ИЖ-2717», «ИЖ-27171», «ЗИЛ-5301», «УАЗ-31512», «УАЗ-3160».
Технические характеристики:
КАМАЗ
ГАЗ
3110,
3302
ВАЗ
21213
ВАЗ
2110
ВАЗ
2111
ВАЗ
1111
ОКА
ИЖ
2126, 21261,
2717, 27171
ЗИЛ
5301
УАЗ
3160
УАЗ
31512
УАЗ
3160
Напряжение питания, В
24
12
12
12
12
12
12
12
12
12
12
Полный ход штока привода, мм
10
7
3. 63
2
3,3
10
7
10
10
7
10
Разноход штоков приводов, мм, не более
0,3
0,3
0,3
0,3
0,3
0,5
0,5
0,3
0,5
0,5
0,5
Вылет штока, мм
38,8
38,8
34,0
34,0
34,0
38,8
34,0
38,8
38,8
34,0
38,8
Усилие на штоке
по направлению к электроприводу, Н, не более
80
80
80
80
80
80
80
80
80
80
80
по направлению от электропривода, Н, не более
50
30
50
50
50
50
50
50
50
50
50
Ток потребления корректора
в ждущем режиме, мА, не более
50
50
50
50
50
50
50
50
50
50
50
при перемещении штоков, А, не более
1
1
1
1
1
1
1
1
1
1
1
Время перемещения штоков электроприводов из одного крайнего положения в другое, с, не более
20
20
20
20
20
20
20
20
20
20
20
АЛЕР, 09. 11.02.
========
Информация для электрокорректоров Нивы в таблице и в мануале разнится: в мануале для гидрокорректора указано, что его ход 7 ± 0,5 мм. Объяснить я это не могу. Значение 7 ± 0,5 мм обнаружил в мануале Тренер.
ALER, 07.06.04.
Ниже приведен текст с бумажки, приложенной к устройству, отсканировал Володюшка.
1. Общие положения
Электромеханический корректор фар (далее по тексту ЭМКФ) для предназначенного корректировки оптической оси луча ближнего света головных фар на автомобилях марки «ВАЗ 21213 «в зависимости от загрузки.
ЭМКФ может быть установлен взамен штатного гидрокорректора, при этом техническом и эксплуатационные характеристики автомобиля не изменяются.
Данный комплект состоит из корректора фар ЭМКФ 21213 ТУ 4573-042-07530936-99 и дополнительных деталей для установки его в автомобиль.
2. Основные технические данные и характеристики
Напряжение питания, В ……………… …………………….. ……….. 12 + 3 / -1,2
Полный ход штока привода, мм …………………………………….. 3,63 +/- 0,3
Вылет штока, мм ……………………………… ………………………….. 34
Усилие на штоке
по направлению к электроприводу, Н, не более ……………. 80
по направлению от электропривода, Н, не более ………….. 50
Ток потребления корректора
в ждущем режиме, мА, не более …………………………………… 50
при перемещении штоков, А, не более ……………………………. 1
Время перемещения штоков электроприводов
из одного крайнего положения в другое, с, не более……… 20
3. Комплектность ЭМКФ 21213 ТУ 4573-042-07530936-99:
1.1 Электропривод ЭПК 02-09 ………………………………………. 2 шт.
1.2 Блок управления БУК 33 …………………………………………. 1 шт.
1.3 Кольцо электропривода ……………. ………………………… ….. 2 шт.
2. Кабель соединительный ……………………………………… …….. 1 шт.
3. Паспорт ………………………………………. ……………………………. 1 шт.
4. Пакет упаковочный ……………………………………… ……………. 1 шт.
Примечание. В комплект поставки входит дополнительно гайка и ручка для крепления блок управления.
Состав и схема соединений показаны на рисунок 1.
4. Указания но монтажу и эксплуатации
ВНИМАНИЕ! НЕ ДОПУСКАЕТСЯ ПОДАЧА ПИТАНИЯ НА ЭЛЕКТРОПРИВОДЫ БЕЗ ПОДКЛЮЧЕНИЯ БЛОКА УПРАВЛЕНИЯ.
ПРИ МОНТАЖЕ И ЭКСПЛУАТАЦИИ ЭМКФ НЕ ДОПУСКАТЬ ПОВРЕЖДЕНИЙ КОРПУСОВ И КАБЕЛЕЙ ТЕПЛОВЫМИ, ХИМИЧЕСКИМИ И МЕХАНИЧЕСКИМИ ВОЗДЕЙСТВИЯМИ.
При наличии технического опыта покупатель может самостоятельно установить электромеханический корректор, но лучше доверить монтаж специалистам авторемонтной мастерской, которые знают особенности установки корректора в автомобиль.
Демонтировать штатный гидрокорректор.
Перед установкой электромеханического корректора фар для проверки его работоспособности необходимо временно подстыковать соединительный кабель колодками к блоку управления, электроприводам и источникнику питания согласно рисунку 1.Насадить на вал блока управление ручку гидрокорректора, поворачивая ее, во-первых, убедиться в работе приводов на холостом ходу и, во-второй, второй, установить штоки приводов в положение максимальный вылета, установив ручку в крайнее положение по часовой стрелке.
Ручку снять, отстыковать разъемы кабеля от электроприводов, блок управления и питания.
На приборной панели автомобиля установить блок управления корректора фар в специальное отверстие, предназначенное для крепления блока управления гидрокорректора, завернуть гайку крепления гидрокорректора и установить ручку гидрокорректора на вал блока управления.
Провести кабель через стенку моторного отсека до каждой фары. Закрепить кабель, используя элементы крепления штатного гидрокорректора (хомуты и уплотнители), предотвращает провисание и касание кабеля просматривающихся и движущихся деталей автомобиля.
Подстыковать кабельный разъем к блоку управления корректора фар.
Установить кольца электроприводов в гнезда фар.
Подстыковать кабельные разъемы к электроприводам. Установить наконечник «ОВ» под гайку на болт для крепления блока предохранителей (отрицательный полюс системы электрооборудования).
Установить гнездо «+ 12В» на свободное штыревой контакт предохранителя 5 или 6 блока предохранителей автомобиля (предохранители левой и правой фар ближнего света). В этом случае цепи питания корректора будет защищена защитником.
Включить ближний свет. Ручка блока управления корректора должна быть повернута до упора по часовой стрелке. Винтами ручной регулировки пучка света в вертикальной и горизонтальной плоскостей отрегулировать каждую фару в соответствии с руководством по эксплуатации автомобиля.
Проверить работоспособность корректора фар. При повороте ручки блока управления против часовой стрелки световые пучки каждая фары должны опускаться вниз.
Корректор функционирует только при включенном ближнем свете фар. Меняя положение ручки управления, пользователь, в в зависимости от загрузки автомобиля и условий движения, добивается необходимого положения световых пучков ближнего света фар.
Положение рукоятки в порядке увеличения диаметров кружков на шкале корректора:
— автомобиль с водителем;
— все места заняты;
— все места заняты плюс груз в багажном отделении до полной нагрузки на заднюю ось;
— автомобиль с водителем плюс груз до полной нагрузки на заднюю ось.
При других вариантах загрузки без превышения полезной массы положение рукоятки подбирается таким образом, чтобы освещенность дороги на ближнем свете фар была в пределах нормы, и не ослеплялись водители встречных автомобилей.
ЭМКФ не требует технического обслуживания в течение всего срока службы.
5. Гарантии изготовителя
5.1. Изготовитель гарантирует соответствие электромеханического корректора фар требования технических условий ТУ 4573-042-07530936-99 при использовании корректора в в комплекте с исправными фарами (обеспечивающими на штоке привода усилия не выше указанного в раздел 2), соблюдении указаний по монтажу и эксплуатации.
5.2. Гарантийный срок хранения корректора в упаковке предприятия-изготовителя при условии хранения изделий 2 (С) ГОСТ15150-69 — 36. месяцев, исчисляется с даты выпуска. Условия хранения 2 (С) ГОСТ15150-69:
— закрытые или другие помещения с. естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и воздуха воздуха меньше, чем на открытом воздухе, расположенные в макроклиматических области с умеренным и холодным климатом.
Гарантийный срок эксплуатации — 12 месяцев. Гарантийный срок эксплуатации исчисляется со дня продажи через предприятия торговли. В случае отсутствия в паспорте даты продажи и штампа предприятия торговли гарантийный срок устанавливается с даты изготовления корректора.
6. Свидетельство о приемке.
Электромеханический корректор фар ЭМКФ 21213 в упаковке изготовлен и принят в в соответствии с
обязательными требованиями государственные стандарты, действующую технической документацией и признан годным для эксплуатации.
ПРОИЗВОДСТВО И ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ: 426006 г. Ижевск, ул. М.Горького, 90
ОАО «Завод бытовой техники» тел. (3412) 56-08-09, г. 51-00-86
тел. для консультации технической (3412) 78-45-11, факс (3412) 51-00-86.
СБЫТ:
ЗАО «Аксион-ТНП»
тел. / Факс (3412) 51-02-31,78-58-97
e-mail: [email protected]
[email protected]
Паспорт ЭМКФ-41, прислал yonnex001 (07.11.13).
emkf_41.pdf — pdf-файл, объем 223 Кб.
На какой цифре должен стоять корректор фар, чтобы они лучше светили?
Далеко не все водители знают, как правильно настраивать корректор фар.По этой причине многие вообще никогда его не трогают, боясь что-то испортить. Но это устройство есть в каждой машине и просто необходимо уметь им пользоваться, особенно если вам приходится ездить с битком забитым салоном. Разберёмся, как же настраивать эту штуку.
Зачем нужен корректор фар?
Чаще всего блок регулировки угла фар расположен с левой стороны от водителя под рулевой колонкой. Он представляет собой регулировочное колесо, которое может принимать одно из заданных положений, в основном от 0 до 3.В зависимости от загруженности автомобиля, водитель должен выбрать один из предложенных вариантов. Чем больше загружена машина, тем сильнее она проседает вниз, что приводит к смещению линии освещения фар. Чтобы восстановить правильную настройку фар, необходимо приподнять пучок света над дорогой, для этого и нужен корректор фар.
Как правильно настроить фары
Нельзя просто так перевести ручку корректора в какое-то универсальное положение и навсегда забыть про него.Это приведёт к тому, что загруженная машина будет слепить фарами встречных водителей. Выставлять значение на корректоре вы должны, ориентируясь именно на степень загруженности автомобиля.
Допустим, вы собрались на дачу, погрузили в багажник все необходимые вещи, то, что туда не влезло, было благополучно привязано к багажнику на крыше. Вся семья уселась в салоне, и можно отправляться в путь. Но не стоит спешить, при такой загрузке задняя часть машины опускается вниз приподнимая вверх переднюю.Это приведёт к ослеплению встречных водителей. Поэтому необходимо немного опустить фары, и для этого переключаем ручку корректора в положение «3».
Цифры на регуляторе можно воспринимать, как степень загруженности машины, где «0» — это пустая машина с водителем за рулём, а «3» — полностью загруженный автомобиль. Во многих современных машинах корректор полностью автоматический, водителю ничего самостоятельно регулировать не приходится. С одной стороны, это очень удобно, а с другой стороны, не совсем, так как эта система не всегда адекватно реагирует на загрузку машины.
Фото с интернет-ресурсов
Корректор фар: принцип действия, устройство, неполадки
Все согласятся с тем, что ночью намного труднее управлять машиной, нежели в светлое время суток. И проблема заключается не только в том, что из-за отсутствия дневного освещения на дороге снижается видимость.
Дополнительные проблемы и встречные автомобили, фары которых не настроены должным образом. Хорошо, что подобная проблема свойственна лишь старым машинам, на которых отсутствуют корректоры фар.Впрочем, ладно, что тут кривить душой, современные авто тоже могут создавать проблемы, если у нихан корректор фар, или если хозяин использует его неправильно либо же вообще не использует (это касается автомобилей, оснащенных ручным корректором).
Устройство автоматической корректировки фар помогает направлять освещение от головных световых приборов таким манером, чтобы противодействовать водителю, отличную видимость и при этом не ослеплять автомобилистов, движущихся во встречном автотранспорте.Разумеется, с матричными фарами автомобиля Audi такая технология не сравнится, но она также очень эффективна в применении.
Конструкция и принцип действия корректора фар
Стоит отметить, что принцип работы различных видов корректоров фар примерно одинаков. Вместе с тем, различают автоматическую и ручную настройку. В последнем варианте расположения фар регулируется посредством специального регулятора, установленного внутри салона авто, и с помощью его вращения водитель самостоятельно меняет угон наклона оптики.В первом же случае электроника автоматически сама все настраивает, в зависимости от посадки машины.
Ручной корректор фар
Такой корректор фар устанавливается на многие бюджетные автомобили, поэтому знаком большому автолюбителей. Как следует из названия, в действие корректор из собственного водителя. Для этого, как правило, требуется всего лишь повернуть колесико, или как его еще называют — поворотный переключатель. Чаще всего используется электромеханический привод корректора фар, поэтому рассмотрим именно его.
Регулирующее колесико имеет обычно цифровую разметку или графическую, которая обозначает положение фар. Корректировка производится водителем по мере необходимости в зависимости от загрузки автомобиля и изменения его наклона в продольном направлении относительно центра тяжести.
Проще говоря, если на заднее сиденье сели три человека, в багажник положить четыре картошки для тещи, то очевидно, что заданные машины опустятся, из-за чего фары станут слишком высоко и будут слепить водителей встречного транспорта .
Чтобы этого не происходило, необходимо повернуть колесико таким образом, чтобы пучок света опустился вниз.
Поворот регулятора дает соответствующую мотор-редуктору, который и нужен для того, чтобы повернуть фару на определенный угол. По сути, мотор-редуктор — это не что, как червячный редуктор, который необходим для преобразования вращательного движения электродвигателя (находящегося внутри мотор-редуктора) в поступательном движении штока, который воздействует на фару, изменяя угол ее наклона.
Конструктивно фара на шарнирах закреплена в верхней части, а шток шаровым наконечником (упирающимся в сферическую защелку) удерживает нижний край фары. И именно движение вперед-назад нижней части фары, при установке верхней точки крепления дает необходимое изменение угла наклона.
Ручной корректор фар очень простое, весьма надежное и главное — полезное устройство, но имеющее один очень существенный недостаток: большинство водителей забывают пользоваться им и слепят своих коллег, не смотря на то, что имеют возможность не делать.
Автоматическая система корректировки фар
Автоматический корректор фар более совершенная технология, поскольку не требует от водителя никаких действий. Регулировка светотеневой границы происходит автоматически на основании показаний датчиков.
Автокорректор фар может устанавливаться на автомобили, оснащенные либо галогеновыми, либо ксеноновыми фарами. Для ксенона это даже обязательно, поскольку данный тип фар излучает свет очень высокой интенсивности, и в случае отсутствия автокорректора может представлять серьезную угрозу для безопасности движения.
Что касается конструкции автокорректора фар, то здесь можно выделить такие элементы:
блок управления;
датчики, которые измеряют клиренс автомобиля в различных точках;
устройство, выполняющее настройку фар (исполнительный механизм).
Как правило, в системе используется или три датчика, измеряющих два дорожного просвета. Спереди может быть установлен либо один датчик, либо пара.И один датчик находится сзади.
В ранних системах использовались потенциометрические датчики, но они отличались недостаточной надежностью, поэтому сейчас их заменили бескактные датчики угла поворота.
Принцип действия этих датчиков основан на эффекте Холла. Механизм работы датчика довольно прост.
Конструктивно датчик состоит из ротора (подвижная деталь), со встроенным в него постоянными магнитами и статора (неподвижная деталь), который, по сути, и есть датчик Холла.
Датчик крепится к днищу, с помощью тяги соединяется с подвеской. Изменение хода подвески через тягу передается к ротору, которое вызывает изменение магнитного потока, которое улавливается датчиком Холла.
Величина изменения магнитного потока в дальнейшем пересчитывается блоком управления в необходимом углу поворота фар, и соответствующий сигнал на исполнительный механизм. В своей работе блок управления учитывает не только угол наклона автомобиля, но и скорость, а так же характер движения автомобиля.
Наиболее распространенные неполадки корректора фар
Довольно часто с подобными механизмами появляются разные неприятности и проблемы. Давайте рассмотрим, из-за чего же может не работать автомобильный корректор фар.
Наиболее уязвимым местом современной электроники считается датчики. Это присуще и такому устройству, как корректор фар. Здесь датчик, базируясь на показателях клиренса, производитку наклона фар. Часто автолюбители сетуют на то, что на приборной доске автомобиля горит индикатор неполадок корректора фар.Как правило, это происходит из-за поломки кронштейна, который удерживает датчик. В итоге, датчик отправляет неверные сведения, появляется в работе самого корректора.
Порой проблема может заключаться в контактном соединении. Из-за частого закисания контактов снижается и их проводимость. В результате появляются похожие неприятности, когда корректор перестает нормально работать.
Также может быть и другая проблема, напрямую связанная с самим механизмом настройки.Но это не какая-нибудь неисправность, а просто специфика его работы на отдельных автомобилях. Например, корректор фар Калины (минусом которого считается небольшой угол регулировок) работает так, что луч света ближних фар чрезмерно опущен вниз, а это снижает эффективность освещения обычных ламп.
Правильная работа корректора фар положительно отражается и на вашей безопасности, и на остальных участников дорожного движения. Потому всем неполадкам данного устройства относитесь очень серьезно.
Регулировка фар нива 2121-21214 своими руками
Правильно отрегулированные фары на транспортном средстве, являются непременным условием для безопасного движения в тёмное время суток.
Не очень приятно, да и небезопасно двигаться по дороге в ночное время, когда встречный транспорт ослепляет до темноты в глазах. А ведь может случиться так, что и ваш автомобиль доставляет неудобства для других участников движения.
Также поводом для проверки может стать плохая видимость водителю во время движения.Проблемы со светом могут создать трудности при прохождении технических технических осмотров. Поэтому такая проверка должна стать правилом для всех водителей.
Содержание статьи:
Важно! Для улучшения освещённости дороги рекомендуется дополнительное освещение в виде противотуманных фар.
О причинах нарушения регулировок
Автомобили имеют правильно настроенное головное освещение. К сожалению эти нарушаются.Причин этому может быть много, например, такие как:
Нарушение геометрии кузова;
;
Ремонт передней подвески;
Монтаж другой резины на колёса;
подвески.
Световой поток головного освещения будет направляться вверх или вниз, а то и в сторону. Иногда неуместное и неумелое вмешательство владельцев машин приводит к нарушению в освещении. В любом из этих случаев нужно регулировать свет.
Немного о том, как выполняется регулировка на Ниве 21213
Если на машине установлен гидрокорректор фар, то их регулировку можно выполнить с его помощью, не выходя из салона транспортные средства.
На фото выше показан исполнительный орган гидрокорректора. Регулировка положения отражателя фары производится изменением длины штока, которое меняется под гидравлическим давлением.
Если была замена элементов передней подвески, или поменяли тип резины, регулировку можно выполнить своими силами.
Регулируем фары самостоятельно
Правильно выбрать и установить требуемый световой поток на машине вполне возможно водителю своими руками. Для этого нужно иметь представление об устройстве освещения и принципах их регулировок.Такие данные описываются в инструкции по эксплуатации автомобиля, там же имеется и описание таких процедур.
Внимание! Для начала работ нужно приготовить инструмент и ровную площадку.
Из инструмента достаточно крестообразной отвёртки и щитка для прикрытия фары. В машине проверяют давление в шинах, инструкция может регламентировать определенное топливо в баке, а также установку на переднее сидение груза, которое должно соответствовать весу водителя.А если выразиться проще, то комплектация должна соответствовать тому варианту, в котором чаще всего используется.
На следующем этапе регулирования, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд. В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На нём нужно нарисовать схему для выполнения регулировки фар по высоте. Она имеет практически одинаковый вид для всех автомобилей и представляет собой две горизонтальные линии и три вертикальные.
Линии по схеме:
Ось симметрии машины обозначена как О;
Центр правой и левой фар обозначены буквами А и В;
Цифра 1 обозначает высоту над полом;
Под номером 2 линия, которая находится внизу под первой на 120 мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм.
Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка.Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.
На фотографии ниже, показаны винты для регулировки:
Отвёртка, направленная на регулировочный винт, устанавливается направление освещения от фар;
«Оптика»;
Болт, крепящий ободки в фарах;
Облицовочная панель радиатора;
Винт для крепления облицовки радиатора;
Ободок фары;
Винт регулировки света фары.
Перед началом работ включает свет, в положение «ближний свет», а одну из фар закрывают щитком. При установке световых пучков в вертикальных направлениях винты 1 и 7 (см. Рисунок выше) поворачиваются в одних и тех же направлениях на одинаковые числа оборотов. Допускаются отличия в количестве поворотов винтов не более трёх оборотов.
При выполнении регулировок фар Нивы в горизонтальных плоскостях, используются те же винты, которые на рисунке под номерами 1 и 7.Только теперь их нужно вращать в противоположные стороны. Когда винт 1 будет, повёрнут одним оборотом против часовой стрелки, то второй винт 7 вращают уже на один оборот, но по ходу часовой стрелки.
Вращением винтов для регулировки, нужно добиться такого расположения пучка света, когда верхняя горизонтальная линия светового потока, будет не выше нижней горизонтальной линии на стенке или щитке. Наклонная линия пучка света должна пересечься с линией в вертикальном направлении по центрам света фар.
Таким же образом создается регулирование света второй фары Нивы. Для автомобиля Нива 23213 регулировка осуществляется аналогичным способом.
Внимание! На транспортных средствах, которые не используются в качестве гидрокорректора, винты для производства регулируют несколько иным образом. В горизонтальных направлениях световой поток можно отрегулировать при помощи винта, который расположен с левой стороны, а по вертикали регулируют световой поток, расположенный в верхней части фары.
Несколько слов о регулировке света на стенде
Все инструкции по эксплуатации транспортных средств рекомендуют регулировку на специальном стенде. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно. В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова, лучше всего обратиться в сервис и выполнить эту работу с помощью специальной стенда.
На фотографии показан один из таких стендов.Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.
Видео о регулировке фар 21214
Посмотрите для лучшего понимания полезное видео про регулировку фар на Ниве 21214:

Ставим Led (лэд) фары — яркий свет
Посмотрите интересное видео про установку светодиодных фар на Ниву:

Корректор фар Lada Niva 2121 2121 Внедорожник закрытый — огромный выбор, разумные цены

Краткое руководство как производит регулировка света автомобиля Нива
Правильно отрегулированные фары наном транспорте в средстве, являются непременным условием безопасного движения в тёмное время суток.
Не очень приятно, да и небезопасно двигаться по дороге в ночное время, когда встречный транспорт ослепляет до темноты в глазах. А ведь может случиться так, что и ваш автомобиль доставляет неудобства для других участников движения.
Также поводом для проверки может стать плохая видимость водителю во время движения. Проблемы со светом могут создать трудности при прохождении технических технических осмотров. Поэтому такая проверка должна стать правилом для всех водителей.
Топливная система
Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса Форсунка топливного насоса , Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнбвд, Компрессор, Прокладка компрессора рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр , Трос газа
О причинах нар ушения регулировок
Автомобили имеют правильно настроенное головное освещение. К сожалению эти нарушаются. Причин этому может быть много, например, такие как:
Нарушение геометрии кузова;
Замена фар;
Ремонт передней подвески;
Монтаж другой резины на колёса.
Световой поток головного освещения будет направляться вверх или вниз, а то и в сторону. Иногда неуместное и неумелое вмешательство владельцев машин приводит к нарушению в освещении. В любом из этих случаев нужно регулировать свет.
Предохранитель прикуривателя
Если не работает прикуриватель, то первое что стоит проверить это само гнездо на наличие посторонних предметов и целостности плавкой вставки, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя.
p, цитата 46,0,0,0,0 ->
p, цитата 47,0,0,0,0 ->
Далее проверяем предохранитель на самом блоке. На схемах отмечен под номером 6 (F6).
p, цитата 49,0,0,0,0 ->
Если и это не помогло, тогда остаётся вопрос с самой электро проводкой.
p, цитата из блока 50,0,0,0,0 ->
В данном видео можно посмотреть пример того, как добраться до блоку с предохранителями и заменить их.
с, цитата 51,0,0,0,0 ->
Рис. 7-35. Схема включения корректоров света фар:
1 — моторедуктор корректора света фары; 2 — монтажный блок; 3 — переключатель света фар; 4 — выключатель зажигания; 5 — переключатель наружного освещения; 6 — регулятор коррекции света фар; К4 — реле включения ближнего света фар; А — к источникум питания; B — к регулятору освещения приборов.

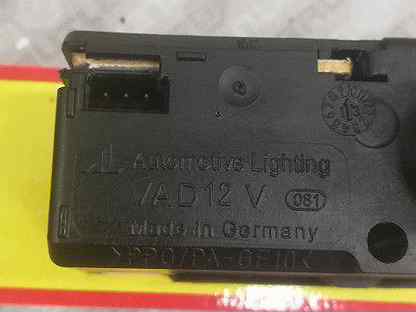

Электромеханический корректор фар служит для изменения угла наклона фар в зависимости от загрузки автомобиля. Исполнительные механизмы установлены на блок-фарах и связаны электропроводкой с корректором, регулировочная рукоятка которого на панели приборов слева от рулевого колеса.
При выходе из строя исполнительные механизмы или корректор следует заменить.
Для снятия исполнительного механизма отсоединяем его разъем (см. «Снятие и разборка блок-фары, замена ламп» ).
Сжимая пальцем фиксатор корпуса исполнительного механизма, поворачиваем его против часовой стрелки и вынимаем из блок-фары.
Для наглядности показываем снятие корпуса исполнительного механизма на снятой блок-фаре.
Для снятия корректора снимаем его рукоятку.
. и пассатижами с узкими губками отворачиваем пластмассовую гайку крепления корректора.
Снимаем панель блока управления (см. «Снятие троса привода воздушной заслонки карбюратора» ).Через образовавшееся окно.
. и отсоединяем от него разьем.
Устанавливаем детали в обратную установку.
«>
Регулируем фары с помощью
Правильно выбрать и установить требуемый световой поток на машине вполне возможно водителю самостоятельно. Для этого нужно иметь представление об устройстве освещения и принципах их регулировок. Такие данные описываются в инструкции по эксплуатации автомобиля, там же имеется и описание таких процедур.
Кратко напомним об этом. Для начала работ нужно приготовить инструмент, ровную площадку.
Из инструмента достаточно крестообразной отвёртки и щитка для прикрытия фары. В машине проверяют давление в шинах, инструкция может регламентировать определенное топливо в баке, а также установку на переднее сидение груза, которое должно соответствовать весу водителя. А если выразиться проще, то комплектация должна соответствовать тому варианту, в котором чаще всего используется.
На следующем этапе регулирования, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд. В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На нём нужно нарисовать схему для выполнения регулировки фар. Она имеет практически одинаковый вид для всех автомобилей и представляет собой две горизонтальные линии и три вертикальные.
Линии по схеме:
Ось симметрии машины обозначена как О; Центр правой и левой фар обозначены буквами А и В; Цифра 1 обозначает высоту над полом; Под номером 2 линия, которая находится внизу под первой на 120 мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм. Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка. Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.
На фотографии ниже, показаны винты для регулировки.
Отвёртка, направленная на регулировочный винт, которое устанавливается направление освещения от фар; «Оптика»; Болт, крепящий ободки в фарах; Облицовочная панель радиатора; Винт для крепления облицовки радиатора; Культура Kreplenie oʙodkov; Винт регулировки.
Перед началом работ, включая свет, в положение «ближний свет», а одну из фар закрывают щитком. При установке световых пучков в вертикальных направлениях винты 1 и 7 (см. Рисунок выше) поворачиваются в одних и тех же направлениях на одинаковые числа оборотов. Допускаются отличия в количестве поворотов винтов не более трёх оборотов.
Регулировка фар
Установите ровную горизонтальную площадку в пределах базы здания автомобиля на расстоянии 5 м от экрана — светлой стены, гаража и т. п.
Можно использовать лист фанеры или оргалита размером 1х2 м.
Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.
В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану, расстояние между фарами и экраном должно быть 5 м.
Усадите на водительское сиденье помощника или положите груз 75 кгс и слегка качните автомобиль сбоку для установки подвесок.
Измерьте расстояние от центров фар до пола, на этой высоте проведите линию на экране, а на 120 мм ниже нее вторую (если установлен корректор фар, вторую линию чертят на 65 мм ниже первой).
Начертите на экране вертикальную осевую линию (расстояния от нее до центров и правой фары) и линии, соответствующие центрам фар.
Установите ручку корректора фар (если имеется) в положение минимальной загрузки.
Одну из фар закройте куском картона, фанеры и т.п.
Включите ближний свет фар.
Напротив выемок в ободке оптического элемента и решетки радиатора защищенные винты регулировки фары.
Регулировочные винтами добейтесь, чтобы верхняя граница светового пятна (горизонталь) совпадала с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) — с вертикальной линией центра фары.
Для регулировки пучка света фары в вертикальной плоскости винты «C» и «D» поворачивают в одинаковом направлении и на одинаковое число оборотов.
Разница в оборотах одного винта без коррекции другого не должна превышать 3-х оборотов.
В горизонтальной плоскости фары регулируются также винтами «C» и «D», но вращением их в разных направлениях.
Например, если один винт поворачивается на один оборот по часовой стрелке, то второй винт надо повернуть на один оборот против часовой стрелки.
Отрегулируйте вторую фару, закрыв первую.
Крестообразной отверткой поворачиваем наружный винт С регулировки пучка света правой фары \
Крестообразной отверткой поворачиваем внутренний винт D регулировки пучка света правой фары
Несколько слов о регулировке света на стенде
Все инструкции по эксплуатации рекомендуют соответствующие средства регулировки на специальном стенде. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно.В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова, лучше всего обратиться в сервис и выполнить эту работу с помощью специальной стенда.
На фотографии показан один из таких стендов. Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.
Для наглядности посмотрите видео.
Как использовать корректор?
Корректор имеет ручку А на приборной панели ВАЗ 2107 справа от рулевого колеса, рядом с ручкой В регулировки яркости освещения приборной панели . Если вращать ручку В против часовой стрелки, яркость освещения падает.
Как говорится, ручка управления прибором имеет «интуитивно понятный интерфейс». Для изменения направления светопотока нужно при загруженном багажнике и включенном ближнем свете совместить метку, изображенную на регуляторе с одной из меток, нанесенных на корпус блока таким образом, чтобы пучок света не слепил встречных водителей.
Гидрокорректор ВАЗ 2107 имеет четыре варианта переключения (в порядке от большой точки к меньшей):
Стандартный корректор фар Нива
не
получается отрегулировать
фары
на
НИВА
2121,21213, 21214 тогда смотрите это видео до конца.
Как отрегулировать фары на НИВА 21213
Линзовые фары
электрокорректор.
I — минимальная загрузка, передняя часть автомобиля несколько опущена: один водитель, или есть пассажир спереди;
II — водитель и четыре пассажира, равномерно проседает вниз;
III — то же, что и II, примерно в багажнике груз до 75 кг:
IV — водитель и максимальная загрузка багажника: сильнее всего «задран нос».
Для того, чтобы увидеть, как изменяется угол наклона светового пучка при работе корректора, лучше поставить автомашину перпендикулярно к стене. Напомним стандартные требования к расположению ближнего света.
Регулировка ПТФ
Начертите на горизонтальной полосу на 50 мм ниже, чем высота от противотуманных фар до земли. Световое пятно располагаться таким образом, чтобы верхняя граница на находилась на уровне отчерченной полосы. Регулировку вращением регулирующего винта, который находится рядом с противотуманной фарой.
Напомним, ранее мы рассказывали, как самостоятельно заменить лампы в фарах Приоры, а также установить ПТФ.
Ключевые слова: передние фары лада приора | внешняя подсветка лада приора
3
1
Обнаружили ошибку? Выделите ее и нажмите Ctrl + Enter ..
Планы АвтоВАЗа до 2026 года
Тюнинг двигателя ВАЗ 21129 без турбо (увеличение мощности на 25%)
Установка кондиционера на Lada 4 × 4 (инструкция, рекомендации)
Установка сигнализации на Lada Vesta своими руками
Не работает корректор фар на ниве 21214
Гидрокорректор отсоединяем от фар и панели приборов при снятии этих узлов.Целиком демонтируем для замены.
Для отсоединения рабочего цилиндра гидрокорректора от фары…
… нажимаем на фиксатор, поворачиваем против часовой стрелки…
… и вынимаем рабочий цилиндр гидрокорректора из фары.
Вынув из брызговика резиновую заглушку (см. Тут),…
… выводим рабочий цилиндр в моторный отсек.
Аналогично снимаем и выводим рабочий цилиндр другой фары.
Для снятия главного цилиндра гидрокорректора в салоне,…
… потянув на себя, снимаем рукоятку управления.
Головкой «на 21» отворачиваем гайку крепления главного цилиндра к панели приборов.
Вывод главного цилиндра гидрокорректора из-под панели приборов.
Вынув заглушку из щитка передка, через образовавшееся отверстие выводим оба рабочих цилиндра в салон.Устанавливаем фар в обратную гидрокорректор.
Видео

надумал починить гидрокорректор, что не говори, а вещь полезная. менять слишком долго, трудно и дорого, поэтому ленивый бомж вариант 🙂 в интернетах пишут всякую дичь, типа нужен помощник и в одно лицо вообще невыполнимая задача. всё это не правда.
вот так работал корректор левой фары до ремонта (правый я уже починил).

кусачки, проволоки, крышечка антифриза и шприц.это всё, что потребуется для ремонта. для начала вертушок слева от руля переводится в позицию «0», потом откусывается трубка прям около корректора и снимается кусок со штуцера.
далее приматывается кусок проволоки к штоку корректора, а с другой стороны делается петля, чтобы за чо-нить зацепиться.
далее к штуцеру подключается шприц, домашний антифризом или обычным тосолом.
проволоку надо зацепить поближе к концу трубки от корректора, чтобы можно было ее сразу начехлить.
простым движением большого пальца правой руки из шприца перемещается в корректор. тут следует децл помочь ему и придерживать зацепленный корректор левой рукой. фиксируется положение штока, отсоединяется шприц и на штуцер начехляется трубка. готово, вы великолепны!
корректор в фару и можно ехать.
так работает корректор после ремонта. на всё ушло 10 минут, вместе с фотками и видео, я эту запись дольше писал.

У меня причиной потери жидкости через уплотнения рабочих цилиндров (даже капли ее были видны спереди в цилиндрах).
Ремонтировать надо в тепле, т. к. при низкой температуре все пластмассовые детали и трубки хрупкие, гнутся с трудом, а легко.
1) Снять оптику фары и подкрылок (у кого есть) — нужен доступ к кожуху фары с сторонних сторон.
2) Вытащить рабочий цилиндр — он на защелке в нижней части кожуха.
3) Отрезать от него шланг (подводящую трубку) как можно ближе к штуцеру, даже на его конусе, т.к. снять шланг без повреждений все равно не получится, потом держаться не будет, а вырывая, можно и штуцер из цилиндра вывернуть.Сам шланг залепить пластилином, чтоб не вытекала жидкость (там залит обычный тосол).
4) Вытащить спереди пластмассовое стопорное кольцо пружины (выпрыгнет — осторожно), разобрать и хорошо промыть цилиндр, удалить со штуцера остатки шланга.
5) Смазать внутреннюю поверхность цилиндра, штуцер и резинку (манжету поршня) невысокой силиконовой мазью (думаю, подойдет много чего, только чтоб резинку и пластик не портило и тосолом не смачивалось).
6) Собрать цилиндр аккуратно, но без пружины и стопорное кольцо, медицинский шприц через штуцер заполнить его тосол так, чтобы шток с резинкой высунулся немного не до конца (ступеньки) внутренняя рабочей поверхность цилиндр — примерно на половину-2/3 полная длина цилиндр .
7) Повернуть штуцером кверху, выдавить обратно немного жидкости с воздухом и опять заполнить (прокачка, можно повторить раза два), убрать пластмассовый шток поршня, т. к. держать его там пока нечем.
8) Немного повернуть регулятор на щитке в сторону подъема фар, чтобы выдавить воздух из отрезка конец шланга, слегка разогреть отрезанный конец шланга (твердый и легко плавится!) И быстренько надеть его на штуцер, желательно сразу в том положении, как он будет стоять, не шевелить потом остывший.При этом выдавится несколько капель тосола.
9) Поставить на место шток поршня, пружину и стопорное кольцо (я изрядно повозился, т.к. пружина все время норовит выпрыгнуть, а сжимать надо почти до полного смыкания витков и аккуратно, чтобы не сковырнуть резиновую манжету, в которую упирается шток, и не сломать сам цилиндр). Лучше это делать, упирая его пяткой во что-то солидное (колесо, например), до установки на свое место, чтобы не сломать фиксатор.
10) Поставить все на место и отрегулировать фару (с первой у меня хватило длины регулировки, чтобы не светила в небо, так постаралсяить цилиндр).
Через неделю упала вторая фара. Уже имея опыт, я с ней сделал то же самое за час, вместе с разборкой-сборкой (на первую потратил часа два с промежуточными размышлениями и чаепитием).
