Как снять коллектор на ваз 2112 16 клапанов: Снятие впускного коллектора ВАЗ-2112 16 клапанов: фото, видео
Снятие впускного коллектора ВАЗ-2112 16 клапанов: фото, видео
Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.
Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах
Процесс снятия впускного коллектора
Общий вид впускного коллектора
Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска.
- Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.
Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля
- Отключаем трос привода дросселя от впускного коллектора.
- Отключаем провода от катушек зажигания. Сделать это – просто, необходимо разъединить разъемы.
Сняли провода и катушку
- Разъединяем провода датчика положения распределительного вала.
- Отключаем жгут проводов от клапана продува абсорбера.
- Отключаем от впускного коллектора шланг вакуумного усилителя тормозов.

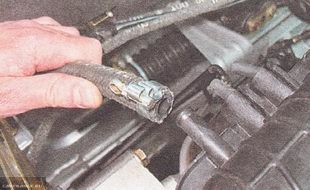

Открутив хомут, отключаем трубку вакуумного усилителя тормозов
- Откручиваем хомут и отсоединяем патрубок вентиляции картерных газов.
Откручиваем хомут трубки вентиляции картерных газов
Открутив хомут вытягиваем трубку с посадочного места
- Откручиваем саморез крепления направляющей трубки указателя уровня масла.

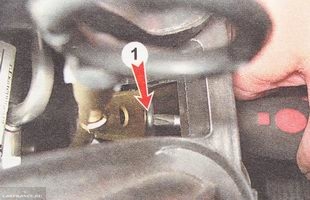

При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла
- Вынимаем щуп вместе с направляющей трубкой.

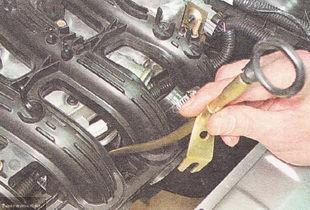

Демонтируем щуп
- При помощи головки или ключа на 10 откручиваем гайки крепления впускного модуля и катушки зажигания 1, 2 и 3 цилиндров.

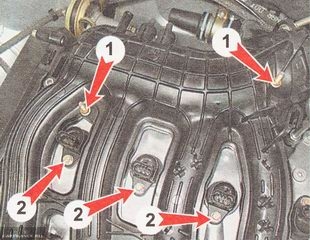

Откручиваем катушки зажигания и ресивер
- Проводим демонтаж катушек зажигания 1, 2 и 3 цилиндров.
- Теперь, можно открутить непосредственные крепления впускного коллектора к ГБЦ.

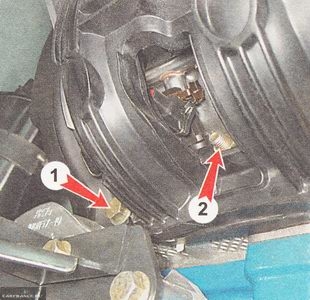

Откручиваем болты крепления коллектора к головке блока
- Сдвигаем вперед и вынимаем коллектор.

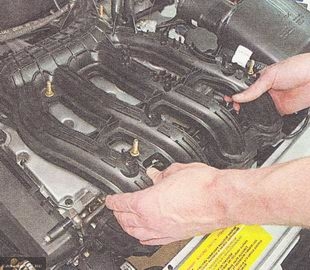

Тянем коллектор на себя и демонтируем его
Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.
Видео
Выводы
Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.
Как снять впускной коллектор на ваз 2112 16 клапанов
Снимаем впускной коллектор на 16 клапанном ВАЗ-2112 своими руками
Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.
Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах
Процесс снятия впускного коллектора
Общий вид впускного коллектора
Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:
- Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.
Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля
- Отключаем трос привода дросселя от впускного коллектора.
- Отключаем провода от катушек зажигания. Сделать это – просто, необходимо разъединить разъемы.
Сняли провода и катушку
- Разъединяем провода датчика положения распределительного вала.
- Отключаем жгут проводов от клапана продува абсорбера.
- Отключаем от впускного коллектора шланг вакуумного усилителя тормозов.
Открутив хомут, отключаем трубку вакуумного усилителя тормозов
- Откручиваем хомут и отсоединяем патрубок вентиляции картерных газов.
Откручиваем хомут трубки вентиляции картерных газов
Открутив хомут вытягиваем трубку с посадочного места
- Откручиваем саморез крепления направляющей трубки указателя уровня масла.
При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла
- Вынимаем щуп вместе с направляющей трубкой.
Демонтируем щуп
- При помощи головки или ключа на 10 откручиваем гайки крепления впускного модуля и катушки зажигания 1, 2 и 3 цилиндров.
Откручиваем катушки зажигания и ресивер
- Проводим демонтаж катушек зажигания 1, 2 и 3 цилиндров.
- Теперь, можно открутить непосредственные крепления впускного коллектора к ГБЦ.
Откручиваем болты крепления коллектора к головке блока
- Сдвигаем вперед и вынимаем коллектор.
Тянем коллектор на себя и демонтируем его
Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.
Видео
Выводы
Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Рекомендуем прочитать:
Ремонт и замена коллектора на ваз (lada) 2110/2111/2112 своими руками
93 ПросмотровКогда менять: самостоятельная диагностика
Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.
Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.
Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.
Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?
Снятие: 1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается (К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее), потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.
Примечание! То же самое и с правой частью сделать нужно будет, чтобы её снять, бачок омывателя заднего стекла сперва отвести в сторонку нужно (На автомобилях ВАЗ 2110, данного бачка нет, он только на ВАЗ 2111 и ВАЗ 2112 присутствует), для этого отсоедините два проводка которые к нему подходят (см. фото 3), отстегните ремень который его держит (см. фото 4) и аккуратно снимите его (Если в бачке много жидкости, то можно его не снимать, а просто на крыло аккуратно поставьте, если же её нет или Вы её всю выкачали, то отсоедините все оставшиеся от бачка трубки и после этого, снимите полностью его с автомобиля) и в завершение снятия правой части шумоизоляционного материала, торцевым ключом «на
Как снять ресивер и впускной коллектор двигателя ВАЗ-2112
Ресивер и впускной коллектор снимаем для выполнения работ по снятию и ремонту головки блока цилиндров а также при капитальном ремонте двигателя.
Снимаем дроссельный узел для этого:
Головкой на 13 отворачиваем две гайки крепления дроссельного узла к ресиверу.
При установке ресивера момент затяжки гаек крепления 15-20 Нм.
Снимаем дроссельный узел со шпилек
Снимаем уплотнительную прокладку.
Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану
Отсоединяем шланг вакуумного усилителя тормозов.
Если двигатель установлен на автомобиле
Головкой на 10 отворачиваем две гайки крепления ресивера к опорам крышки головки цилиндров
Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором
Снимаем ресивер.
Отворачиваем ключом на 10 болт крепления направляющей трубки указателя уровня масла
Чтобы снять впускной коллектор, головкой на 13 отворачиваем пять гаек его крепления к головке цилиндров
Снимаем впускной коллектор
Извлекаем прокладку коллектора
Устанавливаем впускной коллектор и ресивер в обратной последовательности.
Как снять ресивер и впускной коллектор двигателя ВАЗ-2112
Снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей.
Отсоединяем от ресивера дроссельный узел и трос привода дроссельной заслонки, для этого:
Двумя ключами «на 13» ослабляем гайки крепления оболочки троса привода заслонки к кронштейну
Сдвигаем защитный силиконовый колпачок.
Выводим трос из прорези кронштейна.
Выводим наконечник троса из сектора привода заслонки.
Снимаем шланги подвода воздуха, шланг вентиляции картера.
Ключом на 13 отворачиваем гайки крепления дроссельного узла
Снимаем дроссельный узел и прокладку
Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану
и шланг вакуумного усилителя тормозов.
Головкой «на 10» отворачиваем две гайки крепления ресивера к опорам крышки головки цилиндров
Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором.
Снимаем ресивер
Отворачиваем ключом «на 10» болт крепления направляющей трубки указателя уровня масла.
Чтобы снять впускной коллектор, головкой «на 13» отворачиваем пять гаек его крепления к головке цилиндров
Снимаем впускной коллектор
…и прокладку коллектора
Устанавливаем впускной коллектор и ресивер в обратной последовательности.
Снятие впускного коллектора ваз-2112 16 клапанов: фото, видео
Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.
Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах
Процесс снятия впускного коллектора
Общий вид впускного коллектора
Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:
- Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.
Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля
Сняли провода и катушку
- Открутив хомут, отключаем трубку вакуумного усилителя тормозов
-
-
- При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла
- Откручиваем катушки зажигания и ресивер
- Откручиваем болты крепления коллектора к головке блока
- Тянем коллектор на себя и демонтируем его
- Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.
Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.
carfrance.ru
Замена впускного коллектора на приорe
Добро пожаловать! Впускной коллектор — кто то называет эту деталь впускной коллектор а кто то ресивер, но если прочитать терминологию двух этих слов то это абсолютно разные вещи, вот к примеру ресивер нужен только лишь для того чтобы сглаживать пульсации воздуха который идёт в цилиндры двигателя автомобиля, а вот коллектор уже нужен для того чтобы разослать этот воздух по нужным цилиндрам и смешивается топливно воздушная смесь ещё в добавок в нём, поэтому это две разные вещи но так как люди их называют одними и теми же словами, можете считать что это одна и та же вещь да и кроме того сама банка у впускного коллектора по сути может называться ресивером, так как в ней находиться один только воздух и она имеет достаточно большой объём, а если вспомнить терминологию то там говориться, ресивер эта та вещь в которой сглаживание пульсации воздуха происходит (Машина едет в этом случае более плавно) и он имеет размер на 50-70 % больше цилиндров автомобиля, поэтому ресивер и впускной коллектор можно считать единым целым но только к карбюраторным автомобилям это уже не относиться.
Примечание! Чтобы произвести замену впускного коллектора на автомобиле, запастись понадобиться вам: Набором гаечных ключей и ко всему этому торцевой ключ ещё пригодиться размерами «на 8», кроме этого ключа так же понадобятся различного рода отвёртки, кусачки или вместо них ножом тоже можно будет запастись (Ножом кстати даже поудобней будет)!
Краткое содержание:
Где находится впускной коллектор? Во всех шестнадцати клапанных двигателях хоть это даже шестнадцати клапанный двигатель который ставился на автомобили десятого семейства (Просто между собой 16 клапанный двигатель автомобиля ВАЗ 2110 от приоровского немножко отличается), впускной коллектор находиться в одном и том же месте и имеют они абсолютно идентичную форму и выполнены из пластмассы, поэтому для наглядности коллектор на фото указан стрелкой но автомобиль как вы видите ВАЗ 2110, но и на приорах визуально будет всё так же.
Примечание! Чтобы полноценно увидеть коллектор вам ещё экран двигателя придётся снять, экран это такая вещь которая снижает шум от двигателя немножко и закрывает его от попадания на него грязи, при проведении очень множества работ данный экран вам придётся снимать потому что он закрывает практически всю часть двигателя и сам коллектор к тому же вы не увидите не сняв экран с автомобиля, более подробно о том как снять этот экран читайте в статье: «Замена экрана двигателя на автомобилях»!
Когда нужно менять впускной коллектор? Так как коллектор на приорах выполнен из пластмассы то и погнуть его не так то сложно или проткнуть чем ни будь, уроня к примеру на острый камень с высоты, кроме этого коллектор заменять больше ни в каких случаях и не нужно (За исключением замены его на какой ни будь спортивный), но коллектор так же нужно снимать в следующих случаях, во-первых при проведение каких либо работ из-за которых коллектор мешает и во-вторых у коллектора есть свои прокладки (У впускного их всего пять, одна из них располагается между дроссельной заслонкой и коллектором, а остальные четыре на конце патрубок установлены как их заменить по ходу прочтения статьи узнаете) при износе которых воздух начинает выходить наружу, а если воздух попросту стравливается (То есть выходит наружу) то автомобиль будет ехать хуже и расход у него увеличиться, так как сильнее придётся жать ногой на педаль газа.
Как заменить впускной коллектор на ВАЗ 2170-ВАЗ 2172?
- Снятие: 1) Он крепиться всего лишь на одних болтах и гайках, но вот подобраться к нему мешают некоторые детали, вот поэтому его не так долго снимать как детали все убрать препятствующие его снятию, для начала обесточьте бортовую сеть автомобиля так как вам придётся работать с электроникой, для этого возьмите гаечный ключ и с его помощью скиньте клемму минус с АКБ, после этого бортовая сеть будет обесточена (Более подробно о том как это сделать если вы ещё не поняли, читайте в статье: «Замена аккумуляторной батареи», а именно первый пункт в ней прочтите), как только ток перестанет подаваться на всё электрооборудование снимите четыре модуля зажигания с двигателя автомобиля (Для наглядности все модули указаны на фото ниже стрелками, если вы ещё их не умеете снимать то в таком случае ознакомьтесь со статьёй: «Замена свечей зажигания на ВАЗ», второй пункт в этой статье и примечание к этому пункту обязательно прочтите).
- 2) Идём дальше, теперь же дроссельный узел (Его ещё называют в народе дроссельной заслонкой, но это неправильное его название) снимите с автомобиля и между этим узлом кстати будет та самая прокладка которую рекомендуется при любой разборке менять на новую, но вы пока особого внимания на эту прокладку не обращайте и читайте статью далее, почти в самом конце мы подробно объясним как снимаются все эти уплотнительные прокладки и при каких случаях их нужно менять на новые, а более подробно о том как снять дроссельный узел читайте в статье: «Замена дроссельного узла на автомобиле».
3) Затем подводящий шланг вентиляции картеров отсоедините от патрубка который вылит на крышки головки блока, для этого возьмите в руки отвёртку и с её помощью немного ослабьте стяжной хомут крепления шланга (см. фото 1) и после чего отсоедините шланг, следом направляющую с щупом которым уровень масла вы проверяете нужно будет снять, сама направляющая крепиться на одном лишь винту отвернув который (см. фото 2) вы и её и сам щуп сможете снять полностью с автомобиля (см. фото 3), ну и после чего гаечными ключами выверните две боковых гайки которые крепят впускной коллектор к головки блока цилиндров (см. фото 4).
4) После выворачивания боковых гаек, при помощи гаечного ключа или воротка с накидной головкой (В зависимости от того что у вас есть) отверните три центральных гайки и две крайне боковых (см. фото 1) и сразу же после этого снимите коллектор с двигателя автомобиля.
- Установка: Новый коллектор системы впуска на автомобиль устанавливается в обратном порядке его снятию, но только вы должны знать некоторые моменты его установки, во-первых не исключено что вы его снимали не для замены а для того чтобы подобраться к другим деталям например, поэтому на снятом коллекторе есть уплотнительные прокладки об них мы ещё упоминали чуть ранее, снимаются они довольно таки легко но если у вас нет новых то и тревожить старые не рекомендуем а то вдруг вы их порвёте, данные прокладки рекомендуется всегда заменять на новые но если нет возможности то не вынимая их просто визуально осмотрите, если на них будут обнаружены трещины или же следы дефектов то произведите замену этих прокладок на новые (Где находятся все пять прокладок и как их снять смотрите на фото 1, 2 и 3), кроме этого при установки коллектора обратно, возьмите много газет и скомкайте их и засуньте во все четыре отверстия которые указаны стрелками на фото 4 (Но только смотрите чтобы они во внутрь у вас не провалились), после чего берите щётку которая не поцарапает слишком металл и ей кромки посадочных мест тех самых уплотнительных прокладок зачистите, просто со временем кусочки прокладок этим кромкам прилипают что является недопустимым и поэтому кромки должны быть чистые и без шероховатостей которые может нанести щётка с металлической частью, поэтому щетки с металлической ветошью не берите.
Примечание! Кстати при деформации этих прокладок соединение системы впуска нарушается и автомобиль в прямом смысле этого слова начнёт у вас троить и плохо ехать (Это всё из-за небольших уплотнительных прокладок, поэтому то мы и советуем их заменять сразу же на новые), вы будете скорее всего долго искать проблему но она окажется очень проста, не поменяны вовремя прокладки впускного коллектора, поэтому учтите это!
- Дополнительный видео-ролик: Чуть ниже как вы видите размещено два видео-ролика, о том как заменять коллектор на автомобили в них особо не показано, но они интересны тем что человек объясняет и показывает на практики какой впускной коллектор прибавляет больше всего мощности 16 клапанному автомобиля, посмотрите их внимательно и возможно вы вместо родного коллектора поставите на свой автомобиль спортивный и особо минусов от них нет и тем более ресурс как утверждают некоторые от них не уменьшается.
- Примечание! Так к слову добавим (Насчёт ресурса), очень большое количество людей в последние время ставят на свои автомобили фильтры нулевого сопротивления мол автомобиль на них едет лучше, вот если вы думаете насчёт этого фильтра то мы вас сразу отзываем, потому что вся пыль которая находиться в воздухе этим фильтром толком не очищается и тем самым летит в двигатель автомобиля (Для зеркальной части цилиндров пыль как наждачная бумага, она царапает зеркальную часть и в скорем времени на ней появятся царапины, которые немного увеличат коэффициент трения поршней в цилиндрах и тем самым мощность у автомобиля убавиться и ресурс соответственно тоже упадёт, так как зеркальная часть цилиндров от этого страдать будет), а коллектор только лишь имеет разные формы и при правильно подобранных этих формах, автомобиль может поехать ощутимо лучше, поэтому подумайте насчёт установки его на свой автомобиль и то самое видео (Это продолжение первого кстати) смотрите ниже:
- vaz-russia.ru
Взорвался пластиковый впускной коллектор (ВАЗ-2110)
14 января 2015, 21:11 #1
У меня следующая проблема: Ваз 2110, 2006 гв, восьмиклапаный инжектор. При включении зажигания (без пуска стартером), взрывается в клочья впускной коллектор, (он из пластика, который в сборе с дроссельной заслонкой).
Думал сбито зажигание, поменял ремень-ролик, все отрегулировал чики. И на те, через неделю эксплуатации при первом пуске с утра (ключ в первом положении, без стартера, только вкл питания системы зажигания) опять произошел разрыв, опять по тому же сценарию.
Кто подскажет, что ЭТО, и как лечить, а то заманало коллектора менять (1200-1400 рэ).
- 14 января 2015, 21:15 #2
- хочется услышать мнение тех, кто с этим явление сталкивался!
- Сообщений: 576
- Откуда: Жигулёвск
- Chevrolet Niva LCVortex Estina
14 января 2015, 21:24 #3
По всей вероятности у тебя форсунка(и) в выкл положении не держит топливо. Оно натекает в цилиндр, а при вкл зажигания происходит искра, вот и взрыв.
14 января 2015, 22:23 #4
- Откуда:
- Сообщений: 11848
- 14 января 2015, 23:09 #6
- Максим19, 14 января 2015, 22:23, #4
- дело в том, что я не пускаю стартер, тоесть срабатывает в первом положении замка.
- Те двигатель не работает и разрывает впускной коллектр ?
- Его может разрывать если авто работает на газе при неправильной настройке когда цилиндр не заглатывает а выплевывает рабочую смесь .
- Сообщений: 11034
- Откуда: Владимир
- Ока АвтоВАЗОка
14 января 2015, 23:05 #5
Офигеть как такое может быть . Десятка на газе ?
14 января 2015, 23:35 #7
. не отрегулированы клапана и зажигание.
. бывало при регулировке — выстреливало в коллектор-карбюратор. . однако у нас (в Оке) впускной коллектор выполнен литым из алюминиевого сплава.
- Популярное на сайте
- Эту страницу ищут по запросам: Взорвался пластиковый впускной коллектор (ВАЗ-2110), форум ВАЗ-2110, обсуждение ВАЗ-2110.
wroom.ru
Ваз 2110: замена выпускного коллектора своими силами
Выпускной коллектор ваз 2110
При работе двигателя автомобиля может появляется дым, запах газа под капотом автомобиля. Причина возможно кроется в том, что прогорел выпускной коллектор. На ваз 2110 замена выпускного коллектора связана с прогоранием металла. В этом случае не рекомендуется затягивать с его заменой. Так как при дальнейшей эксплуатации машины могут возникнуть большие проблемы. Замена выпускного коллектора ваз 2110 спокойно может быть проведена своими руками. Прогоревшие отверстия визуально рассмотреть практически невозможно. Когда работает двигатель, следует открыть капот.Выхлопные газы будут выходить, не в приемную трубу, а со свистом вырываться через эти прогоревшие отверстия. Выход газов может происходить под днищем машины, так как материал прогорает в основном в тех местах, где произведены изгибы трубы.
Источник: http://112ak.ru/5791-vpusknoj-kollektor-na-vaz-2110/
Как снять ресивер и впускной коллектор двигателя Ваз 2112
от · 15.12.2018
Ресивер и впускной коллектор на двигателе Ваз 2112 снимают для замены или ремонта, когда наличие ресивера и впускного коллектора будет мешать ходу проведения ремонтных работ.
Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
- Снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей (см. «Замена свечей зажигания»). Отсоединяем от ресивера дроссельный узел (см. «Снятие дроссельного узла») и трос привода дроссельной заслонки (см. «Снятие троса привода дроссельной заслонки»).
- Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану и шланг вакуумного усилителя тормозов.
- Головкой «на 10» отворачиваем две гайки крепления ресивера к опорам крышки головки цилиндров.
- Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором.
- Снимаем ресивер.
- Отворачиваем ключом «на 10» болт крепления направляющей трубки указателя уровня масла.
- Чтобы снять впускной коллектор, головкой «на 13» отворачиваем пять гаек его крепления к головке цилиндров.
- Снимаем впускной коллектор и прокладку коллектора.
На этом ремонтные работы по снятию ресивера и впускного коллектора на двигателе Ваз 2112 завершены. Устанавливаем впускной коллектор и ресивер в обратной последовательности.
Источник: https://remladavaz.ru/kak-snyat-resiver-i-vpusknoj-kollektor-dvigatelya-vaz-2112
Дроссельный узел автомобилей ВАЗ
Дроссельная заслонка — механический регулятор проходного сечения канала, обеспечивает
регулирование холостого хода и изменение количества воздуха, поступающего в
двигатель.
 |
| Дроссельный узел |
- 1
— сектор привода дроссельной заслонки; - 2,
4 — штуцеры для соединения с системой охлаждения двигателя; - 3
— штуцер отвода картерных газов; - 5
— датчик положения дроссельной заслонки; - 6
— регулятор холостого хода; - 7
— штуцер для соединения с адсорбером; - 8
— дроссельная заслонка; - 9
— патрубок корпуса дроссельной заслонки
Весь дроссельный узел находится в
подкапотном пространстве. Он расположен между связкой «впускной коллектор» и
«воздушный фильтр». Иными словами: воздух заходит в воздушный фильтр, проходит
через ДМРВ, поступает в дроссельный узел, а оттудова идет в двигатель через
впускной коллектор (ресивер).
- Расположение
элементов системы питания двигателя [Двигатель со снятой декоративной
накладкой.] 2112 (1,5i 16V) в моторном отсеке: - 1 -ресивер;
- 2
— дроссельный узел; - 3
— шланг подвода воздуха к дроссельной заслонке; - 4
— воздушный фильтр; - 5
— регулятор давления топлива; - 6
— трос привода дроссельной заслонки; - 7
— топливная рампа; - 8
— диагностический штуцер; - 9
— обратный клапан адсорбера; - 10
— адсорбер
Расположение
элементов системы питания двигателя 2111 (1,5i 8V) в моторном отсеке:
- 1 — обратный
клапан адсорбера; - 2
— диагностический штуцер; - 3
— ресивер; 4 — дроссельный узел; - 5
— регулятор давления топлива; - 6
— шланг подвода воздуха к дроссельной заслонке; - 7
— воздухозаборник; - 8
— воздушный фильтр; - 9
— топливная рампа; - 10
— трос привода дроссельной заслонки; - 11
— адсорбер - Дроссельные
узлы двигателей ВАЗ-21114 и ВАЗ-21124 (В) отличаются от дроссельных узлов
двигателей ВАЗ-2111 и ВАЗ-2112 (А) отсутствием отверстия (1) подвода воздуха к
ресиверу (впускному трубопроводу) в обход дроссельной заслонки. Также
изменилась форма присоединительного фланца (2) дроссельного узла (Источник)
 |
| Дроссельные узлы |
Штатная дроссельная заслонка имеет
диаметр 46 мм.,
для лучшего наполнения цилиндров топливо-воздушной смесью, есть смысл
установить заслонку увеличенного диаметра.
Благодаря большему внутреннему
сечению способствует более ускоренному наполнению впускного ресивера воздухом.
Изготавливается из штатной заслонки фирмы ДААЗ.
Дроссельная заслонка увеличенного
диаметра особенно эффективен при установке в паре с (нулевиком) фильтром
пониженного сопротивления воздуха.
Механическая дроссельная заслонка
одна из тех деталей в автомобиле, которая не требует к себе много внимания. Без
прямого нанесения вреда дроссельная заслонка способна прослужить весь срок
эксплуатации автомобиля.
Тем не менее, в процессе эксплуатации автомобиля
дроссельная заслонка имеет свойство загрязняться.
Проявляется это в темных
масляных отложениях на стенках корпуса дроссельной заслонки, на самой заслонке,
а также во внутренних воздушных каналах заслонки.
Причин образования загрязнений несколько,
но самая основная – масляная пыль, которая проникает из под клапанной крышки
через трубку вентиляции картерных газов.
Если картерные газы лишенные
кислорода, попадая в дроссель и смешиваясь с воздухом просто ухудшают
топливно-воздушную смесь, то масляная пыль, которая сопровождает движение
картерных газов в воздушную систему, смешиваясь с грязной сущностью
вышеупомянутых газов способна изрядно испачкать дроссель.
- Именно, поэтому «дроссель»
периодически нуждается в очистке. Чтобы понять, есть ли
необходимость в очистке именно в вашем случае рассмотрим самые популярные
симптомы грязной дроссельной заслонки: - — неустойчивый запуск двигателя автомобиля;
- — плавают обороты холостого хода;
- — автомобиль дёргает на скорости ниже 15 км/час;
- — провал в районе холостого хода.
Источник: http://220780alex.blogspot.com/2013/09/blog-post_17.html
Особенности разборки двигателя ВАЗ 2112, 21124, 21126. Снятие ресивера и впускной трубы
- 1 – впускная труба;
2 – хомуты;
3 – муфта;
4 – ресивер;
5 – экран ресивера;
6 – зажим высоковольтных проводов 1, 2 и 4-го цилиндров;
7 – зажим высоковольтного провода 3-го цилиндра;
8 – резинометаллическая опора ресивера;
9 – рампа форсунок;
10 – уплотнительное кольцо форсунки; - 11 – прокладка
Снятие привода распределительного вала
1 – передняя защитная крышка зубчатого ремня;
2 – шкив выпускного распределительного вала;
3 – зубчатый ремень;
4 – шкив впускного распределительного вала;
5 – задняя защитная крышка зубчатого ремня;
6 – шкив насоса охлаждающей жидкости;
7 – опорный ролик;
8 – зубчатый шкив коленчатого вала;- 9 – натяжной ролик.
- Предупреждение
- При снятии шатунно-поршневой группы выпрессовывать шатунные болты из шатунов не допускается.
Рекомендация
Если полная разборка двигателя не требуется, то можно снять головку блока циллиндров в сборе с впускной трубой и выпускным коллектором.
Вымытый и очищенный двигатель установите на стенд для разборки и слейте из картера масло. Разборку проводите в следующем порядке.
Снимите кронштейн задней подвески силового агрегата, отвернув болты крепления к блоку цилиндров.
Ослабив хомут крепления, отсоедините датчик массового расхода воздуха от шланга впускной трубы.
Ослабив хомуты крепления, отсоедините верхние шланги системы вентиляции картера от шланга впускной трубы, дроссельного патрубка и крышки головки цилиндров. Снимите шланг впускной трубы, ослабив хомут его крепления к дроссельному патрубку.
Ослабив хомуты, отсоедините шланги подвода и отвода охлаждающей жидкости от дроссельного патрубка, от выпускного патрубка головки цилиндров и от подводящей трубы насоса охлаждающей жидкости. Затем снимите дроссельный патрубок вместе с его прокладкой, отвернув гайки крепления к ресиверу.
Выверните из блока цилиндров датчик детонации и снимите датчик уровня масла, отвернув болт крепления. Отвернув болт крепления, снимите с крышки масляного насоса датчик положения коленчатого вала. Снимите датчик фаз, отвернув болты крепления к головке цилиндров.
Выверните датчик температуры охлаждающей жидкости для системы впрыска топлива из выпускного патрубка охлаждающей рубашки головки блока цилиндров.
Снимите трубки подвода и слива топлива, отсоединив их от рампы форсунок, регулятора давления топлива и кронштейна на головке блока цилиндров. Снимите вакуумный шланг, отсоединив его от патрубков на ресивере и регуляторе давления топлива.
Снимите экран 5 (рис. Снятие ресивера и впускной трубы) ресивера. Отсоедините высоковольтные провода от свечей и модуля зажигания и выньте их из зажимов 6 и 7 на ресивере. Снимите модуль зажигания, отвернув гайки крепления к крышке головки блока.
Снимите кронштейн регулирующего наконечника троса привода дроссельной заслонки, отвернув два болта, и зажимы высоковольтных проводов, отвернув гайки крепления. Снимите направляющую трубку с указателем уровня масла, отвернув болт ее крепления к ресиверу.
Снимите ресивер 4, ослабив хомуты муфт 3, соединяющих ресивер с впускной трубой 1, и отвернув гайки крепления ресивера к опорам 8 на крышке головки блока. Снимите муфты с патрубков впускной трубы. Снимите нижний шланг вентиляции картера, ослабив хомуты крепления к патрубку на крышке головки блока и к штуцеру на блоке цилиндров.
Снимите жгут проводов форсунок, отсоединив провода от форсунок и скобы крепления от рампы форсунок. Снимите рампу 9 форсунок с регулятором давления и форсунками, отвернув два болта крепления к головке блока. Отверните гайки крепления и снимите впускную трубу с прокладкой 11. Ключом 67.7812.9553 выверните свечи зажигания из головки блока.
Ослабив натяжение, снимите ремень привода генератора. Снимите генератор и кронштейн его крепления. Заблокируйте маховик фиксатором 67.7820.9526, отверните болт крепления шкива (демпфера) привода генератора и снимите шкив. Снимите кронштейн правой опоры подвески двигателя вместе с установочной планкой генератора.
Снимите переднюю защитную крышку 1 (рис. Снятие привода распределительного вала) зубчатого ремня. Отверните гайку крепления натяжного ролика 9. Ослабьте и снимите зубчатый ремень.
Снимите натяжной ролик, отверните гайку крепления и снимите опорный ролик 7. Придерживая шкивы 2 и 4 распределительного вала от проворачивания приспособлением 67.7811.9509, отверните болты крепления шкивов, снимите шкивы и шпонку.
Снимите зубчатый шкив 8 с коленчатого вала.
Отверните болты крепления задней защитной крышки 5 зубчатого ремня и снимите ее. Отверните болты крепления насоса охлаждающей жидкости и выньте его из гнезда в блоке цилиндров вместе с прокладкой.
Снимите выпускной коллектор с экраном и прокладкой, отвернув гайки крепления и отсоединив кронштейн подводящей трубы насоса охлаждающей жидкости.
Отсоедините шланги от термостата и снимите его. Снимите подводящую трубу насоса охлаждающей жидкости и отводящий патрубок с прокладкой.
Приспособлением А.60312 снимите масляный фильтр с прокладкой.
Снимите крышку головки блока цилиндров, отвернув болты крепления. Отверните болты крепления головки блока цилиндров и снимите ее в сборе с корпусом подшипников и распределительными валами. При необходимости разберите головку блока цилиндров.
Переверните двигатель картером вверх и снимите масляный картер с прокладкой. Снимите приемник и масляный насос.
Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами.
Заблокируйте маховик фиксатором 67.7820.9526, отверните болты крепления маховика, снимите шайбу болтов и маховик с коленчатого вала. Снимите держатель заднего сальника коленчатого вала с прокладкой.
Снимите крышки коренных подшипников вместе с нижними вкладышами. Выньте из гнезд подшипников коленчатый вал, а затем верхние вкладыши и упорные полукольца из средней опоры.
Источник: https://vaz.today/16-8-razborka-snyatie-resivera-truby
My LADA 2110 «Красная Ласточка»
У многих людей есть собственные автомобили, различных марок, комплектаций, тюнингованные и просто «серые» авто для повседневной езды. Кто-то делает различные примочки для авто своими руками, кто-то загоняет в специальные сервисы, а кто-то просто любуется на то как люди это делают. Собственно об этом и хотелось бы поговорить — о тюнинге!
Раньше у меня не было автомобиля и как-то не было в нём необходимости, но в душе всегда хотелось посидеть, порулить и насладиться скоростью. Первым шагом к покупке авто стало получение водительских прав, на которые я пошёл обучаться также спонтанно. Вообщем отучился 3 месяца в ДОСААФе и 29.
02.2008 года я
получил своё водительское удостоверение. Время от времени возникало желание купить автомобиль, но не было средст для его покупки, да и стал задумываться
о том — собственну «куда ездить то ?», до работы идти 15 минут, дачу давно забросили и получается что машина и не нужна.
Время шло, годы летели, слухи шли о кризисе. К тому времени удалось немного скопить наличности, которые было всё-таки решено вложить в какое-нибудь автомобильное средство, пока они не пропали.
Одним чудесным утром, собравшись, мы поехали на авторынок в Саратов с целью выбора автомобиля для меня.
Пришлось занять у знакомых не малую ещё дополнительную сумму наличности, а то моих скоплений не хватало.
Отправились в дорогу, ехали-ехали и наконец приехали. Пошли по рынку.
В Саратове автомобилей было много, одни не по нашим деньгам, другие слишком убитые, вообщем бродили-бродили и увидели ВАЗ2110 красного цвета (мой любимый цвет). Спустя некоторое время, после долгих хождений всё-таки было решено приобрести первый понравившийся автомобиль и ехать уже наконец-то домой.
Путь до дома был неблизкий, в районе 200км. По началу я думал что мой друг будет за рулём и пригонит мою машинку в мой родной Камышин, но всё-таки погнал её обратно я сам.
Это мой самый первый раз когда я так долго ехал за рулём, ведь последний раз когда я его держал в руках было ещё в феврале и то минут 10. Первые минут 10-20 я не мог прийти в себя, то что сижу за собственным автомобилем, руки немного потрясывало и всё не верилось что я еду.
Буквально, проехав километров 50, я уже стал чувствовать себя намного увереннее, развалился на сиденье и стал наслаждаться поездкой.
Всё бы ничего, но в Красноармейске на посту ДПС нас остановили для проверки документов. А я по глупости взял с собой только права, а остальные доки остались у мамки, которая на другой машине с водителем уехали вперёд. Благо остановились метрах в 300 от нас.
Инспектору пришлось ждать некторое время, на что он сделал
грозное выражение лица. Принесли документы, всё проверили, но всё-таки докапались до того, что не было аптечки, огнетушителя и знака.
А то что автомобиль даже и на транзитных номерах и только что куплен его не волновало, пришлось заплатить некоторый штраф в фонд Инспектора. Сели в машину, заправились и отправились дальше в путь.
Долетели до дома в принципе быстро, около 3 часов всего ехали, хотя можно было бы и больше, но я был в то время ещё новичком, да и машина не проверенная, мало ли что сломается, поэтому скорость держал в районе 100-110км/ч. Но всё-таки было желание испытать драйва и поэтому разогнался разок до 155км/ч, машина
вела себя на дороге изумительно, я оставался довольным во время всего пути.
Вот и краткая история о шагах к покупке первого автомобиля, который до сегодняшнего дня со мной, радует меня. Время от времени что-то делаю для души в ней, небольшой тютинг и т.п. о чём я расскажу в своём Бортовом журнале.
Высказывайте свои мнения о моей работе, ну и просто так можно что-то обсудить, дальнейшие работы, планы…
Источник: http://lada110atricom.ru/index.php?content=remoont&id=4&class=2110&number=19
Замена уплотнительных колец впускного коллектора двигателя мод. 21124 — Особенности ремонта двигателей ВАЗ-21114 и ВАЗ-21124
Вам понадобятся отвертка и торцовый ключ (головка) «на 10».
1. Откройте капот и отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
3. Снимите катушки зажигания (см. «Снятие и установка катушек зажигания на двигателе мод. 21124»).
4. Ослабьте хомут впускного патрубка…
5. …хомут шланга системы вентиляции картера…
6. …и отсоедините шланг и патрубок от дроссельного узла.
7. Перекусите хомут крепления моторного жгута к верхней крышке распределительного вала. При сборке воспользуйтесь новым хомутом.
8. Ослабьте хомут…
9. …и отсоедините вакуумный шланг от впускного коллектора.
10. Отверните крепление направляющей трубки масляного щупа…
11. …и извлеките ее вместе с щупом.
12. Ослабьте хомут…
13. …и снимете шланг системы вентиляции картера.
14. Отсоедините колодки от клапана продувки адсорбера…
15. …и датчика фаз.
16. Отверните колпачковую гайку крепления впускного коллектора к крышке головки блока цилиндров с левой…
17. …и правой стороны.
18. Отверните два болта и три гайки крепления впускного коллектора к головке блока цилиндров.
19. Сдвиньте впускной коллектор вперед до выхода передних шпилек крепления из отверстий впускного коллектора…
20. …и снимите его с двигателя.
21. Выньте уплотнительное кольцо впускного канала первого цилиндра (для остальных цилиндров аналогично).
22. Перед установкой впускного трубопровода закройте отверстия впускных каналов ветошью и очистите посадочные места уплотнительных колец.
23. Установите детали в порядке, обратном снятию.
ПРИМЕЧАНИЕ
Если вам необходимо полностью снять впускной коллектор, отсоедините от него дроссельный узел (см. «Снятие и установка дроссельного узла») вместо отсоединения шланга вентиляции картера и впускного патрубка.
ПОЛЕЗНЫЙ СОВЕТ
При сборке рекомендуем заменять ленточные хомуты более надежными червячными.
Эксплуатация 5-клапанного коллектора | Контрольно-измерительные приборы
Общее измерение давления5-клапанный блок измерительного преобразователя показан на схеме ниже:
5-клапанный блок
Во время нормальной работы клапаны высокого и низкого давления открыты, в то время как уравнительные клапаны и спускной клапан открыты. закрыто.
Однако крайне важно, чтобы уравнительный (ые) клапан (ы) никогда не открывались, пока открыты оба запорных клапана!
Если технологическая жидкость опасно горячая или радиоактивная, комбинация открытых выравнивающих и запорных клапанов позволит этой опасной жидкости достичь датчика и коллектора, что может вызвать повреждение или создать опасность для персонала.
Последовательность операций для клапана перепускного датчика перепада давления с 5-клапанным манифольдом в эксплуатацию:
- Убедитесь, что все клапаны высокого и низкого давления, спускной клапан и уравнительные клапаны закрыты.
- Открыть уравнительные клапаны. Это гарантирует, что к обеим сторонам преобразователя будет приложено одинаковое давление, т.е. нулевой перепад давления.
- Медленно откройте запорный клапан высокого давления, проверьте на утечку как со стороны высокого, так и со стороны низкого давления датчика.
- Закройте уравнительные клапаны. Это блокирует давление с обеих сторон преобразователя.
- Откройте запорный клапан низкого давления, чтобы подать технологическое давление на сторону низкого давления преобразователя и установить рабочий перепад давления.
Преобразователь находится в эксплуатации.
Удаление датчика перепада давления с 5-клапанным манифольдом из эксплуатации
Преобразователь перепада давления с 5-клапанным манифольдом можно легко вывести из эксплуатации, выполнив действия, описанные ниже:
- Закройте запорные клапаны высокого и низкого давления.
- Открыть уравнительные клапаны.
- Откройте спускной клапан, чтобы сбросить технологическое давление в атмосферу.
Преобразователь сейчас не работает. Как всегда, в корпусе капсулы преобразователя сохраняется рабочее давление; для этого потребуется кровотечение.
Обратите внимание, что 3-клапанные и 5-клапанные блоки преобразователя перепада давления обычно изготавливаются как монолитные или отдельные. Приведенные выше схемы предназначены только для иллюстрации и пояснения.
Также читайте: Работа с 3-клапанным манифольдом
.Как снять и заменить вентиль газового камина
Недавно мы включили газовый камин, и у нас возникла проблема с клапаном подачи газа. Мы провели несколько тестов и определили, что клапан застрял в закрытом положении. Внутренняя часть клапана вышла из строя, поэтому газ не мог подаваться в зону камина. Этот сменный двухпозиционный газовый клапан был доступен в Интернете по цене около 40 долларов, поэтому мы купили клапан и установили его сами. Ниже приведена пошаговая процедура безопасного снятия и замены клапана газового камина .
ПРИМЕЧАНИЕ: Настоятельно рекомендуется получить лицензированный профессиональный ремонт клапана газового камина. Здесь нет места для ошибки, поскольку, если вы не затянете фитинги должным образом, может произойти утечка газа, что может привести к смерти или травме. Так что, если у вас есть опыт работы в области механики и твердые знания в области DIY, продолжайте, но с особой осторожностью. Вот несколько важных советов по безопасности газового камина, которые стоит прочитать для получения дополнительной информации.
Вот наш старый вентиль, который не подал газ в наш камин.
Вначале мы ОТКЛЮЧИЛИ ГАЗ СНАРУЖИ И ВНУТРИ и убедились, что начало работы безопасно.
Затем мы осторожно удалили искусственные поленья из нашего камина.
После удаления бревен нам нужно было снять узел держателя бревен.
Узел держателя для поленьев был снят с нашего камина.
Затем нам пришлось удалить песчаный материал, чтобы можно было безопасно снять клапан.
Наконец-то мы смогли добраться до клапана и заменить его.
Отсоедините газовую линию и осторожно снимите весь газовый узел.
Мы удалили песок и весь газовый узел, затем начали осторожно снимать клапан.
Мы сняли неисправный газовый клапан и готовы к установке нового.
Мы полностью собрали наш новый газовый клапан перед тем, как установить его в камин.
Затем мы надежно и правильно прикрепили наш новый газовый клапан ко всей газовой сборке.
ПРИМЕЧАНИЕ: На этом этапе пропустите воздух от воздушного компрессора через газовый агрегат
, используя мыльный водный раствор, и проверьте на утечки!
Нанесите мыльную воду на места соединений, продувая воздух через газовую трубку.
Если появляются пузыри, значит, утечка. Затяните все фитинги до тех пор, пока пузырьки не прекратятся.
После того, как вы убедились, что у вас НЕТ УТЕЧЕК, продолжайте.
Затем мы поместили всю газовую сборку в наш камин и подключили газовую линию.
Убедитесь, что все газовые линии ПОДКЛЮЧЕНЫ НАДЛЕЖАЩИМ, и БЕЗОПАСНО проверьте камин.
Положите все обратно в камин, включая песок, металлический держатель для поленьев и поленья.
После того, как все будет надежно и правильно поставлено на место, проверьте исправность камина.
ПРИМЕЧАНИЕ. Над газовым клапаном должна быть защитная / тепловая крышка.
Убедитесь, что он правильно установлен и закрывает ваш газовый клапан. (как показано на рисунке выше)
Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:
ALLEN VETTER — DIY Repair Assistant
Allen — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта. Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов оборудования. Связаться здесьЕще советы, хитрости, идеи, ремонт «Сделай сам»:
.
Как снять и заменить впускной клапан для воды холодильника
Плохой водяной клапан на холодильнике? Впускной клапан для воды (на задней нижней части холодильника) подает и регулирует поток воды к льдогенератору и диспенсеру воды холодильника. Если вы не получаете воду в льдогенератор или диспенсер для воды, возможно, у вас неисправен впускной клапан для воды. Неисправный впускной клапан воды холодильника может означать, что клапан застрял в закрытом положении и не открывается для подачи в холодильник потока воды.Клапан также может заклинивать в открытом состоянии и вода течет постоянно. Если поток воды постоянно идет, даже если холодильник отключен от электросети, водяной клапан застрял в открытом положении и его необходимо заменить.
Как снять и заменить впускной клапан охлаждающей воды
Если вы определили, что клапан на вашем холодильнике вышел из строя, вот , как заменить водяной клапан на холодильнике, шаг за шагом DIY . Примечание: Если у вас возникли проблемы с чтением пошаговых инструкций, посмотрите видео внизу страницы для получения полного руководства.
Инструменты, необходимые для замены водяного клапана холодильника: Старые полотенца, отвертка, полумесяц и лента для сантехников.
Детали, необходимые для снятия и замены водяного клапана холодильника: Узел впускного водяного клапана холодильника
Новый впускной клапан воды холодильника
Шаг 1: Отодвиньте холодильник от стены, чтобы получить доступ к нему сзади.
Шаг 2: Отключите питание холодильника — отключите его от сетевой розетки или выключите автоматический выключатель.
Шаг 3: Перекройте подачу воды в холодильник. Обычно в стене позади холодильника находится кран подачи воды.
Шаг 4: Снимите заднюю панель холодильника, чтобы получить доступ к впускному клапану воды — Обычно панель удерживается несколькими винтами — Удалите винты или маленькие болты, которые удерживают панель на холодильнике.
Шаг 5: Положите старые полотенца на пол и снимите линию подачи воды со старого водяного клапана на холодильнике — Ослабьте гайку, удерживающую линию подачи воды к клапану — На линии подачи воды может быть c-образный зажим — Нажмите и одновременно вытащите водопровод, чтобы снять его.
Впускной клапан для воды в холодильнике, расположенный на задней части холодильника
— Снимите линию подачи воды
— Снимите винты, удерживающие его на месте
Шаг 6: Снимите узел клапана, отвинтив несколько винтов или болтов, которые крепят его к задней части холодильника. — Снимите жгуты проводов, которые крепятся к узлу водяного клапана, и полностью снимите старый клапан.
К впускному клапану воды холодильника подключены жгуты проводов
— Диск Подключите жгуты проводов
Шаг 7: Установите новый узел водяного клапана. — Прикрепите его к тому же монтажному кронштейну, где находился старый. — Закрепите его на месте винтами или болтами, прилагаемыми к новому клапану.
Шаг 8: Присоедините жгуты проводов от холодильника к новому водяному клапану.
Шаг 9: Вставьте линию подачи воды холодильника в водяной клапан — Оберните водопроводной лентой резьбу фитинга линии подачи воды на задней стороне водяного клапана, чтобы предотвратить утечку воды — Закрепите линию подачи воды гайкой или c-образный зажим — Потяните за водопроводную линию, чтобы убедиться, что она надежна и не протекает — (ОБРАТИТЕ ВНИМАНИЕ: вы можете надеть панель перед тем, как присоединить водопровод к клапану — Некоторые задние панели холодильника имеют круглое отверстие прорежьте их, а не полностью, чтобы снова надеть панель с присоединенной линией воды).
Шаг 10: Установите заднюю панель обратно на холодильник, используя те же винты, которыми вы ее снимали.
Шаг 11: Поверните кран подачи воды в полностью открытое положение и проверьте, не протекает ли водопровод, подключенный к водяному клапану — Если есть небольшая утечка, слегка затяните гайку или фитинг, пока утечка не прекратится.
Шаг 12: Подключите холодильник к розетке или снова включите электрический выключатель — После восстановления питания холодильника проверьте, работает ли дозатор воды — Дайте льдогенератору время, чтобы он сделал кубики льда — Тест после несколько часов, чтобы убедиться, что вода поступает и в диспенсер для воды, и в льдогенератор.
Как заменить впускной клапан для воды в холодильнике
Пошаговые инструкции по замене впускного клапана для воды в холодильнике.
для Whirlpool , Sears , Samsung , LG , GE , Frigidaire , Kenmore , Roper , KitchenAid , ag Estate , May , Estate , Холодильники Jenn-Air , Amana , Magic Chef и Admiral .
Замена впускного клапана воды холодильника
Если у вас возникнут дополнительные проблемы при снятии и замене узла впускного клапана воды холодильника, оставьте вопрос ниже, и мы будем рады помочь.
Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:
ALLEN VETTER — DIY Repair Assistant
Allen — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта. Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов оборудования.Связаться здесьЕще «Сделай сам» Советы, хитрости, идеи, ремонт «Сделай сам»:
.
