Что такое развал-схождение? Как часто нужно делать развал-схождения

Сход-развал (развал-схождение) – это регулировка колес автомобиля относительно кузова, которая предполагает два этапа: сход и развал. Именно от того, насколько правильно отрегулированы колеса, зависит управляемость машины и, как следствие, Ваша безопасность. Плохое вхождение в поворот, быстрый износ резины – это лишь некоторые последствия неграмотного выполнения развал-схождения.

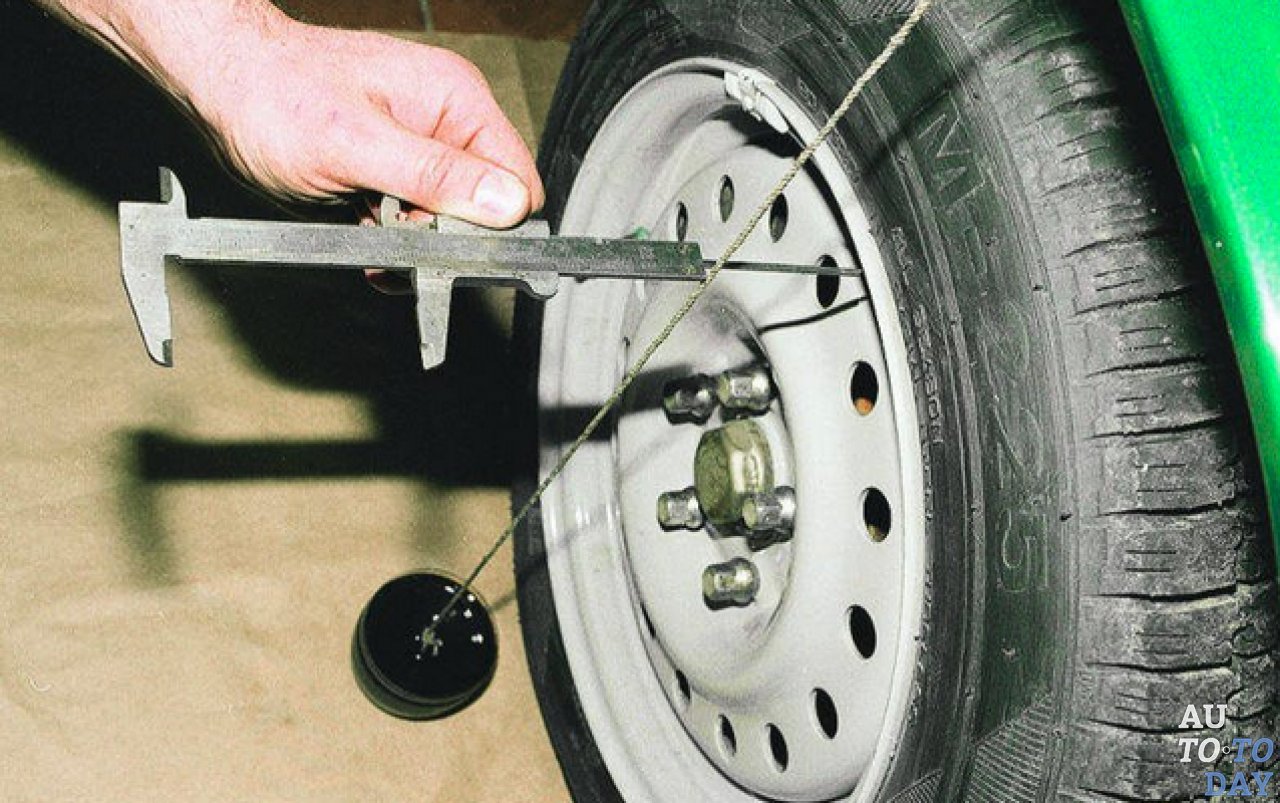

Ранее регулировка колес производилась при помощи специальных свесов. Однако сегодня на смену им пришли современные стенды, оснащенные оптическими датчиками. Они позволяют провести компьютерную диагностику и получить максимально точные значения.

В этой статье Вы узнаете, что такое сход и развал и зачем они нужны, а также прочтете о том, когда стоит выполнять регулировку угла колес и почему это следует доверить опытному мастеру.

Что такое развал?

Развалом называют угол, который образуется между плоскостью колеса и вертикальной прямой. Иными словами, это отклонение колеса по вертикали.

Положительный развал отмечается тогда, когда верхние части колес, расположенных на одной оси, находятся дальше друг от друга, чем нижние. Такой развал намеренно настраивается на грузовых автомобилях. Дело в том, что при нагрузке колеса выходят в ноль.

Об отрицательном развале говорят тогда, когда верхние части колес, размещенных на одной оси, находятся ближе друг к другу, чем нижние. Такой развал характерен для спорткаров: он позволяет максимально устойчиво входить в повороты на высокой скорости.

Когда расстояние между верхними и нижними частями колес на одной оси одинаковое, говорят о нулевом развале. Именно в этой ситуации гарантируется минимальный износ резины.

Что такое схождение?

Термином «схождение» обозначают угол между плоскостью вращения колеса и продольным сечением авто. Если передние части колес находятся ближе друг к другу, чем задние, отмечается положительное схождение

. Если задние части колес находятся ближе друг к другу, чем передние, говорят об отрицательном схождении.

Неправильное схождение гораздо больше влияет на износ шин, чем неправильный развал.

Как понять, что регулировка углов установки колес (передних или задних) неправильная?

Неправильный сход-развал дает о себе знать следующими признаками:

Колеса «визжат» при прохождении поворотов даже на небольшой скорости.
Чтобы автомобиль двигался прямо, руль нужно немного отклонить влево или вправо.
Если Вы отпустите руль, то машина начнет двигаться вправо или влево.
Резина очень быстро изнашивается.
Руль плохо возвращается в первоначальное положение после прохождения поворота.

На что влияет сход-развал?

Правильно отрегулированный угол колес обеспечивает Вашему автомобилю устойчивость на любом покрытии и образцовую управляемость. Также минимизируется износ шин, снижается вероятность заноса и повышается топливная экономичность.

Последствия неправильного развала-схождения

Неопытные автолюбители нередко решают справиться с проблемой самостоятельно. Специалисты крайне не рекомендуют так делать, поскольку от Ваших действий зависит безопасность всех участников дорожного движения.

Если на сухом полотне авто остается более-менее управляемым, то на мокром или обледенелом покрытии его сильно «заносит» вправо и влево. Чтобы удержать машину, приходится постоянно корректировать направление движения рулевым колесом. Такое непредсказуемое поведение существенно повышает вероятность ДТП. Кстати, неправильная настройка углов колес довольно часто становится причиной выезда транспортного средства на встречную полосу и серьезных аварий.

Когда делать развал-схождение колес?

Эксперты советуют выполнять регулировку углов колес каждые 20 тысяч километров пробега. Выполнить развал-схождение внепланово придется после:

Попадания колеса в большую яму, что привело к деформации диска.
Изменения дорожного просвета вследствие установки укороченных пружин или «домиков».
Замены шаровых опор, рулевого наконечника, ШРУСа.

А вот после замены шин, стабилизаторов и амортизаторов выполнять развал-схождение необязательно.

Как делают сход-развал?

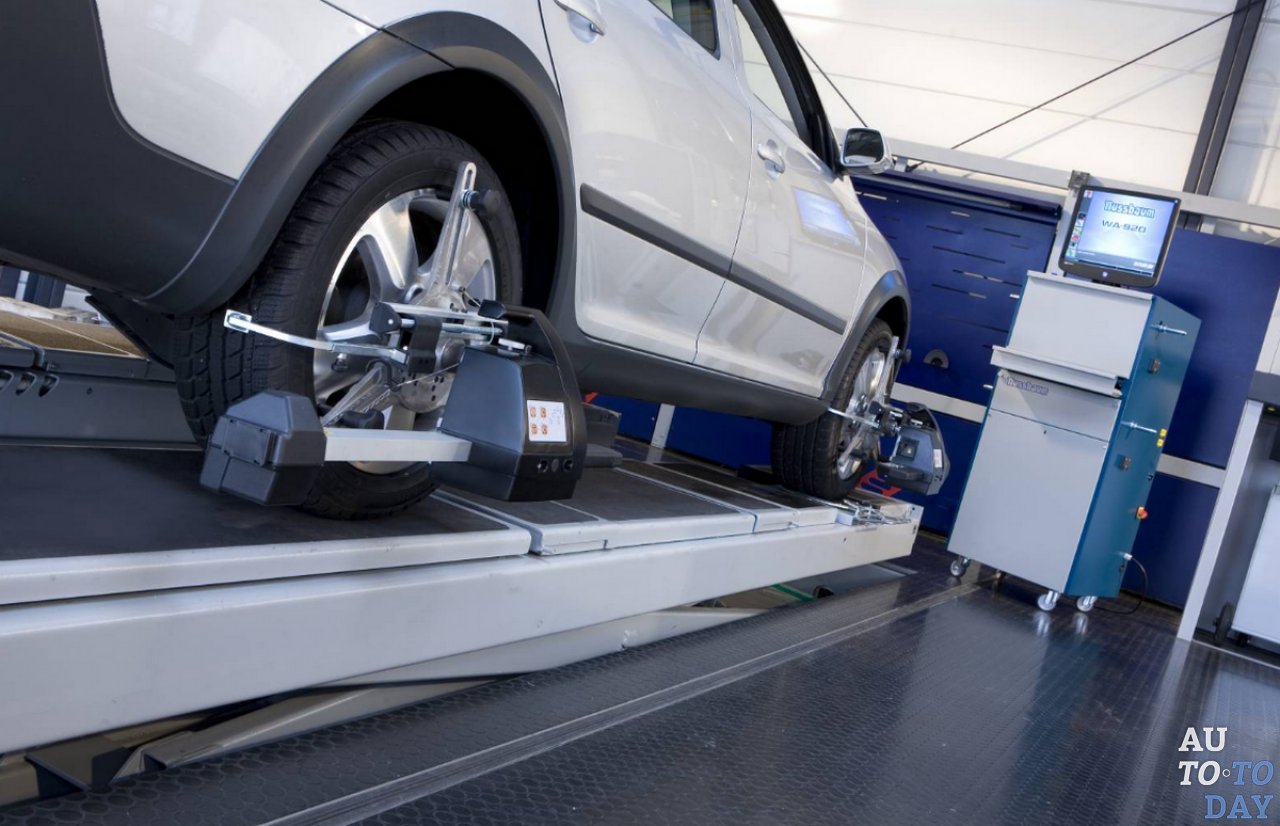

Прежде чем приступить к регулировке угла колес, опытный мастер выполняет ряд подготовительных мероприятий:

Осмотр авто, диагностика ходовой части и проверка давления в шинах.
Определение компенсации биения обода колеса.
Общая диагностика геометрии ходовой части. На этом этапе специалист выявляет дефекты, которые влияют на управляемость и устойчивость авто вне зависимости от развала-схождения.

Если автомобиль успешно прошел все испытания, осуществляется регулировка развал-схождения при помощи современного оборудования. По окончании манипуляций Вы получаете распечатку с характеристиками: угол развала правого и левого колеса (для обеих подвесок) и угол схождения, угол движения авто и др. Здесь указаны значения до и после регулировки.

Полный комплекс услуг по техническому обслуживанию автомобилей (в том числе и регулировка развала-схождения) оказывают специалисты автосервисов официального дилера Peugeot FAVORIT MOTORS. В нашем распоряжении – инновационная техническая база и профессиональный инструмент. Все мастера техцентров прошли аттестацию Peugeot. При выполнении работ мы используем только оригинальные запчасти и расходные материалы и руководствуемся установленным производителем регламентом. К Вашим услугам – доступные цены, интересные акции и программа лояльности.

как понять что нужно делать развал схождение на машине

Содержание

Возможно, вы замечали, что если отпустить руль на скорости, то автомобиль начнет уводить в сторону. Закрывать глаза на эту «мелкую» проблему не стоит – у машины явные неполадки с углом наклона колес и ей нужна регулировка сход-развала.

Что это такое и на что влияет, вы узнаете из этой статьи.

Сход-развал (его же принято называть развал-схождение) – это процедура регулировки углов наклона колес автомобиля. Дело в том, что в процессе эксплуатации подвески колеса могут встать под неправильным углом, и машину при езде будет уводить в сторону. На сухой дороге это может оказаться не слишком заметно, но в дождь разница будет ощутима.

Процесс установки углов включает три составляющих: схождение, развал и кастер. Сход-развал следует делать, чтобы вернуть авто устойчивость на скользком покрытии и улучшить его управляемость. Машина с нулевыми показателями потребляет меньше топлива, ее меньше заносит и у нее медленнее и равномернее изнашивается резина.

Поездки на автомобилях далеко не всегда проходят по чистым, отремонтированным трассам. Но даже на идеальных японских и немецких автобанах покрышки и подвеска испытывают колоссальные нагрузки, что уж тут говорить про разбитые русские дороги: торможение, разгон и резкие виражи отрицательным образом сказываются на положении угла наклона колес. Чтобы поправить это, нужно регулярно делать развал-схождение.

Производители шин рекомендуют проводить установку параметров подвески вместе со всеми плановыми мероприятиями по обслуживанию автомобиля. Владельцам отечественных машин посещать автосервис нужно каждые 15-20 тыс. км пробега, для иномарок допускается периодичность в 30 тыс. км. Важно иметь в виду, что доверять ее можно только профессионалам в шинных центрах, так как самостоятельно правильно отрегулировать угол без специального оборудования не так просто.

Чем дольше игнорируется развал-схождение, тем серьезнее будут неприятные последствия, а значит и вероятность аварии. При сильно сбитых углах удерживать руль и корректировать курс станет все сложнее и сложнее из-за меньшего пятна контакта с шоссе. Даже новый автомобиль не гарантирует должной балансировки – дилеры часто игнорируют выставление баланса.

Регулировка необходима если:

Автомобиль постоянно уводит в сторону при езде по прямой и его приходится выруливать обратно;
Колеса быстро изнашиваются на боках и «визжат» даже на невысокой скорости;
Руль самостоятельно не возвращается на свое место, если его отпустить, или же у него разный радиус при вращении влево и вправо;
Ухудшилась курсовая устойчивость на высоких скоростях;
Машина «плавает» в колее;
Разный угол разворота;
У автомобиля очень плохой рулевой отклик, руль трясет при езде, т.е. наблюдается «биение».

Причиной может быть недавно проведенный ремонт подвески. Схождение-развал на авто нужно проводить после замены шаровых опор, рычагов, рулевых тяг, стоек, ШРУСа, рулевых наконечников и пружин. Однако никто не обязывает проводить установку параметров, если вы поменяли шины, амортизаторы или стабилизаторы. Никакого влияния на подвеску замена этих элементов не оказывает, так что не верьте тем сотрудникам автомобильного центра, которые пытаются навязать вам лишнюю услугу.

Нарушение угла вращения колес на машине может произойти и из-за сильных ударных нагрузок или постоянной езды по разбитым дорогам. Водители, которые предпочитают агрессивный стиль вождения, должны в первую очередь задуматься о визите в шиномонтаж. Боковой удар, который оставил после себя вмятину на диске, – веский повод ехать в автоцентр. Падение колеса в яму или небольшое ДТП также могут сбить угол и серьезно повлиять на подвеску.

Развал – это угол между плоскостью вращения колес и вертикалью, или же просто их отклонение от вертикальной прямой. Он измеряется в градусах. Неправильный развал ведет к ускоренному износу покрышек. Есть также два вида:

Отрицательный означает, что верхние части колес одной оси находятся ближе друг к другу, а нижние дальше – в виде «домика». Сильный минусовой развал достигается у легких гоночных авто, чтобы спорткар на высоких скоростях легче вписывался в повороты. Но такие крайние значения быстро «съедят» протектор, так что они подходят только для профессиональных команд, которые могут сменить по несколько комплектов покрышек за заезд.
При положительном наоборот – верхние части располагаются дальше друг от друга, чем нижние. Такой угол создается намеренно у тяжелых грузовиков и выправляется в ноль, когда машину загрузят. Тем больше нагрузка на кузов, тем больше увеличивается расстояние между нижними частями колес, переходя к отрицательному значению, что улучшает управляемость, однако так шины изнашиваются намного быстрее.

Нулевое значение развала наиболее приемлемо для большинства легковых автомобилей, но только если подвеска достаточно жесткая. На старых машинах нередко устанавливали положительный развал, чтобы нагрузка компенсировала его и выправляла до нулевых значений.

Схождение – это угол между плоскостью вращения колеса и продольным сечением автомобиля, или, иными словами, горизонталью. Оно определяет поведение рулевого управления. Этот показатель измеряется в градусах, минутах или миллиметрах. Существует два вида схождения:

Положительное отмечается, если передние части колес одной оси находятся ближе друг к другу, чем задние. Упор на эту опцию для передних колес делает автомобиль более устойчивым на высокой скорости, однако он хуже поворачивает.
Отрицательное предполагает, что передние части отклоняются друг от друга дальше, чем задние. Если передняя ось настроена с упором на отрицательное схождение, автомобиль будет лучше управляться, но у него начнутся проблемы с износом, а также руль станет крайне чувствительным ко всем дорожным неровностям.

Правильно сделать схождение намного важнее, чем выправить развал. Из-за неверного угла по горизонтали автомобиль будет хуже управляться и потреблять больше топлива из-за сильного сопротивления качению, а износ шин вырастит в разы. Колеса с неправильным схождением могут не пережить и тысячи километров пробега. Так что для повседневного вождения важно настроить схождение в ноль – так водитель избежит «профессиональных» проблем, с которыми сталкиваются дрифтеры и прочие любители поэкспериментировать с подвеской.

Кастером называют наклон проекции оси вращения колеса и вертикалью. О нем часто забывают, хотя он непосредственно влияет и на развал, и на схождение. Его также необходимо делать, но только в том случае, если это предусмотрено конструкцией автомобиля.

Положительное значение означает, что эта ось относительно направления движения отклонена назад и автомобиль меньше «виляет» на высоких скоростях.
При отрицательном – ос

Зачем нужно делать развал-схождение?

Развал-схождение необходимо делать по нескольким причинам:

первая — автомобиль после регулировки развал-схождения будет обладать лучшей курсовой устойчивостью, то есть машину не будет уводить в сторону;
вторая — машиной будет легче управлять, она станет более манёвренной и менее склонной к заносам;
третья — наличие правильных параметров развала-схождения экономит топливо и увеличивает ресурс шин.
Что означает кастeр, развал и схождение?

Угол продольного наклона шкворня (Caster) — способствует стабилизации передних колес в направлении прямолинейного движения автомобиля.При нарушении этого угла вследствие удара (например в бордюр), как правило, деформируется подрамник(балка) или нижний рычаг подвески.

Угол развала колес — способствует правильному положению катящегося колеса при работе подвески.Угол развала колес регулируется с помощью ослабления болтов на стойках. При этом поворотный кулак вместе с колесом перемещается в направлениях стрелок как показано на рисунке — следовательно угол развала либо увеличивается, либо уменьшается.

Схождение колес — способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Схождение колес регулируется изменением длины боковых рулевых рулевых тяг закручиванием тяги в наконечник.

Что лучше перекачать или не докачать давление в колесах?

Шины с низким давлением снижают управляемость, увеличивают тормозной путь, приводят к повышенному износу внешних кромок. При этом на повороте на большой скорости покрышки могут слететь с дисков, такие случаи бывали в моей практике. Шины с повышенным давлением снижают сцепление с дорогой, уменьшают устойчивость автомобиля при торможении, удлиняют тормозной путь, ухудшают управляемость и изнашиваются по средней кромке. Сильно перекаченные шины могут «взорваться» при попадании в яму. Так что выбирайте сами, что лучше….

Почему руль стоит криво при движении по прямой?

Если помимо наклона руля на автомобиле одновременно присутствует увод в сторону, то сначала нужно найти и устранить причину увода, а затем уже смотреть истинное положение руля.

Возможные причины:
1. Повышенный свободный ход в рулевом механизме.
2. Автомобиль имеет некоторое смещение заднего моста (задней оси) или деформации задней балки. Особенно, когда одно колесо имеет положительный развал, а другое — отрицательный.
3. Неисправность гидро- или электро- усилителя руля
4. Большая разница в давлении колес на одной оси.
5. Имеются скрытые дефекты ходовой части, которые по какой-либо причине не были обнаружены перед регулировкой «сход-развала».
6. Возможны дефекты резины. Нужно поменять местами правое и левое колеса, если руль изменил свое
7. положение в зеркальном отображении — перевернуть покрышку на одном из передних колес.

Машину уводит в сторону, а регулировка развала не предусмотрена, можно ли что-то сделать?

Регулировка развала-схождения колес на автомобилях с подвеской МакФерсон (Macpherson) осуществляется стойками. Если на стойках отверстия овальные, то ослабляются болты и поворотный кулак вместе в колесом перемещается на заданный угол. Но на многих автомобилях (Mitsubishi, Nissan, Hyundai, Kia и др.) угол развала не регулируется, так как отверстия на стойках круглые, а не овальные. В этом случае нужно расточить отверстия и отрегулировать развал.

Как правило, эту проблему приходится решать таким способом на автомобилях с правым рулем, угол развала на которых «установлен» под левый уклон дороги, или на автомобилях с деформированными поворотными кулаками. К сожалению, на opel vectra, ford, peugeot и некоторых других автомобилях такой возможности нет. На таких автомобилях стойка и кулак — одно целое.

Почему при торможении машину уводит в сторону вправо или влево?

Если машину уводит в сторону при торможении — нужно проверить тормозную систему автомобиля. Как правило причиной увода является воздух в тормозной системе или неисправный тормозной цилиндр с одной стороны. Для начала нужно прокачать тормоза, если это не поможет — проверить тормозные цилиндры. Если при нажатии на педаль тормоза поршни цилиндров не выходят или, наоборот не «растормаживаются», или видны следы подтекания тормозной жидкости, значит цилиндры неисправны.

Еще одной причиной увода автомобиля в сторону при торможении может быть большая разница в углах установки колес. Если сильно нарушены углы развала и продольного наклона, причем с противоположными знаками, то руль при торможении может разворачиваться в сторону меньшего угла продольного наклона (кастера). Но при движении по прямой машину не уводит за счет компенсации одного угла другим, то есть из-за развала тянет в одну сторону, а из-за кастера в другую, углы уравновешиваются — машина едет ровно.

Почему при разгоне машину тянет (уводит) вправо?

Увод переднеприводной машины может быть если стоят проставки на передних пружинах (или на 2109 стойки от 2110), причем тянуть будет в сторону более длинного привода ( полуоси начинают работать под углом, а на длинном приводе вектор центробежной силы будет больше). В этом случае увод ощущается при разгоне, а при прямолинейном равномерном движении — нет. На отечественных ВАЗ 2108 — ВАЗ 2115 увод вправо заложен «по умолчанию». Повлиять на это можно путем изменения продольного наклона стойки (кастра). Т.е. справа нужно вытащить одну, а иногда и две шайбы или вложить столько же слева. На многих иномарках (VW, Mazda, Ford) для компенсации этого эффекта на полуоси производитель ставит демпфер.

Почему автомобиль уводит в сторону после развала-схождения?

1. Проверьте влияние резины на увод. Для этого поменяйте местами левое и правое передние колеса. Если увод при этом изменит свое направление, то причина в резине. Езжайте в шиномонтаж и переоденьте одно из передних колес задом наперед, т.е. чтобы внутренняя сторона стала внешней. Если резина направленная, то можно поменять местами колеса на время, чтобы проверить, что проблемы в резине. Если это, действительно так, то поменяйте колеса с задними и ищите пару , на которой машина поедет ровно. Данная причина увода в последнее время встречается очень часто(и, как не удивительно, даже на импортной резине) Проблема в качестве изготовления. — это нарушения каркаса покрышки, вследствие чего возникают различные упругие деформации (грубо говоря с одной стороны резина мягче чем с другой). Кстати, биение руля может возникать по той же причине.

2. Повышенный дисбаланс колес. Кривизна колесных дисков — сделайте балансировку или замените диски.

3. Была проведена диагностика и регулировка только передней оси автомобиля. Нужно проверить задний мост. Возможно причина кроется в нем (деформации даталей, нарушения регулировок).

4. Имеются скрытые дефекты ходовой части, которые не были обнаружены перед регулировкой «сход-развала».

До регулировки машину никуда не уводило, был сильный износ резины. После регулировки «развала-схождения» появился увод в сторону.

Скорее всего причина в резине (см. пункт выше). Автомобиль раньше ехал ровно потому, что увод создаваемый резиной был уравновешен уводом создаваемым неправильными углами «развала» в др. сторону. Устранили эту причину — появился увод.

Машину не ведет и протектор не «жрет», но автомобиль туговат в управлении («тугой» руль).

1. При ремонте установлены тугие шарниры шаровых опор и рулевых тяг, затянут маятник или рулевой редуктор (рулевая рейка). Со временем шарниры станут легче когда попадет смазка в соединения (если конечно смазка там есть). Если смазки под пыльниками не было шарнир будет издавать скрип.

2. Неправильно отрегулирован «развал» (углы развала одинаковы, но слишком большие).

3. Ширина шин не соответствует рекомендованной изготовителем, вследствие чего пятно контакта с дорогой увеличиваетя и увеличивается трение.

4. Низкое давление воздуха в шинах (давление меньше 1 атмосферы).

Проблемы 2,3,4 — увеличение пятна контакта с дорогой — как следствие «тугой руль».

Почему со временем нарушаются углы установки колес на автомобиле, даже если не было никакого ремонта ходовой и автомобиль не попадал в аварийные ситуации?

1. Наверно, всем известно, что углы установки колес напрямую зависят от клиренса автомобиля (дорожного просвета) А клиренс, в свою очередь, имеет особенность уменьшаться с возрастом автомобиля. Это происходит из-за просадки упругих элементов подвески: пружины, резинки, элементы кузова.

2. Появление и накапливание микроскопических зазоров в шарнирах подвески, которые складываясь между собой, дают ощутимые изменения углов.

3. Естественное старение кузова (для автомобилей с несущим кузовом), ввиду того, что он испытывает в процессе эксплуатации постоянные изгибающие и крутящие моменты ,что приводит к постепенному изменению его «геометрии» и в свою очередь — к изменению углов развала-схождения. Например, на новых Жигулях продольный наклон шкворня (кастер) устанавливается 3,5-4°, но уже через 2-3 года этот показатель будет составлять 2-2,5°. Кстати, такая же тенденция видна на всех автомобилях, независимо от производителя, разница только в величине углов.

Развал-схождение (регулировка углов установки колес) в Челябинске

Уважаемые Клиенты, с июня 2020 года мы запускаем регулировку углов сход-развала колес автомобиля.

Сход-развал в Челябинске

Сход-развал любого транспортного средства – это ответственная процедура, которая не терпит необдуманных действий и торопливости. Проводить все необходимые мероприятия должны опытные мастера – профессионалы своего дела на качественном оборудовании. Только они знают весь процесс в теории и изучили его нюансы на практике.

Особенности

От того, насколько грамотно выполнен сход-развал, напрямую зависит устойчивость машины на трассе. Следовательно, от этого фактора зависит и безопасность пассажиров и остальных участников движения.

Что собой представляет сход-развал? Это понятие, которое объединяет две важные процедуры. Первая направлена на регулировку элементов автомобильной подвески. Во время второй процедуры мастера приводят к номинальному значению сложный угол между автомобильными колесами и дорожным полотном. Этот фактор определяет устойчивость автомобиля при движении по дорожному полотну, а также регулирует износ покрышек.

Регулировка передних колес

Исполнитель, который принимается за регулировку, обязан иметь высокую квалификацию и большой опыт. При первом изучении предложений автосервисов создается впечатление, что с поставленной задачей справится любой автомеханик. В действительности, предложить по-настоящему качественный сервис способны лишь единицы. Профессионалы выполняют регулировку колес не только качественно, но и оперативно, а также предоставляют гарантию получения желаемого результата.

В профессиональной мастерской должно быть установлено профессиональное оборудование для регулировки положения колес, которое позволяет настраивать параметры с высокой точностью — у нас используется оборудование Hunter. Все мероприятия выполняются с использованием современной компьютерной техники, что позволяет исключить человеческий фактор и свести к минимуму вероятность возникновения ошибок. Опытные мастера умеют правильно обращаться со сложной техникой, поэтому выполняют свою работу оперативно и качественно.

Обращаясь в проверенный сервисный центр, вы можете не сомневаться, что ваш автомобиль получит должное техническое обслуживание в полном объеме и будет полностью пригоден для совершения любых поездок.

Теоретические основы

Развал-схождение – это научное название углов установки колес с заданными параметрами. Развал – это угол, который определяется как угол вращения между плоскостью автомобильных колес и вертикальной плоскостью. Он имеет несколько разновидностей. Положительный развал возникает, когда верхняя часть колеса образует внутренний уклон. В прочих случаях, угол становится отрицательным. При определенном значении этого угла колеса машины обретают способность эффективно гасить вибрации. Если этого не происходит, то вибрация переход от колес на руль, создавая водителю массу неудобств. На неровной дороге водитель практически теряет управление. При правильно настроенном угле вибрации гасятся за счет упругости автомобильной резины.

Еще одна ключевая функция развала – это уверенное сцепление автомобильных колес с дорожным полотном. От этого зависит управляемость транспортного средства. Особенно важно сцепление колес на поворотах. Грамотно настроенный сход-развал поможет обеспечить автомобилю необходимую управляемость. Кроме того, это приводит к уменьшению износа протектора. Это повышает экономичность использования автомобильных покрышек, поскольку существенно продлевает срок их службы.

Производители автомобилей дают свои рекомендации относительно проведения процедуры сход-развал. По их мнению, ее необходимо повторять через каждые 15-20 тысяч километров реального пробега. В среднем, это 2 раза в течение календарного года.

Отрицательные и положительные углы уклона автомобильных колес

У многих современных машин, оснащенных амортизационными стойками, развал принимает нулевое или отрицательное значение. Функция развала остается прежней – гасить излишние вибрации и обеспечивать устойчивость транспортного средства на дороге. При отрицательном развале колеса получают более плотное сцепление с дорогой, по сравнению с положительным.

Многие современные мастерские практикуют классический подход к настройке углов. Они регулируют развал в широком диапазоне. Это существенно упрощает мастерам задачу, но практике оставляет возможность для постоянного изменения углов и нарушения полноценного функционирования подвески. На СТО для измерения углов сход-развала применяют новейшие электронные датчики.

Регулировку колес Вы можете пройти в центре по адресу г. Челябинск, Копейское ш., 35-А, тел.: +7 (351) 217-25-47

Развал-схождение в Екатеринбурге. Автосервис Римэкс Екатеринбург

Развал-схождение

Адреса сервисмаркетов

Полезная информация

Нормально отрегулированный развал-схождение автомобиля – это залог хорошего контроля управления машины и обеспечение ее устойчивости на трассе. Вдобавок ко всему, верные параметры развала-схождения продлевают срок службы шин и экономят горючее.

По советам специалистов регулировка развала-схождения необходима в целях профилактики каждые 15 тысяч км (для отечественных машин) и каждые 30 тысяч км (для иностранных авто). Однако внеплановая диагностика и исправление параметров могут понадобиться в следующих случаях:

попадание в большую яму с деформацией диска;
повышенный расход бензина;
предварительный ремонт ходовой;
изменение просвета автомобиля;
сильный или преждевременный износ шин;
плохой самовозврат руля на поворотах;
увод автомобиля в сторону при движении или торможении.

Точную и правильную регулировку развала-схождения могут выполнять только профессиональные сервисы техобслуживания. Для этого требуется специализированное оборудование (стенд), а также опыт и квалификация мастеров, ведь даже такое нарушение, как изменение угла наклона колеса всего на 1 градус, может принести значительный дискомфорт в управлении машиной для водителя.

Сеть автосервисов «Римэкс» осуществляет регулировку развала-схождения автомобилей любых марок и габаритов. Наши специалисты имеют широкий опыт работы с дисками самых разнообразных типов и размеров, современный стенд делает все обязательные измерения, а также регулировку углов колес.

Приезжайте в наши автомастерские – мы решим все ваши автомобильные проблемы! Места расположения и подробные схемы проезда вы можете посмотреть в разделе «Наши адреса».

Единая гарантия на запчасти и услуги

Мы предоставляем единую гарантию на запчасти и их установку. При возникновении каких-либо проблем, всю ответственность несем мы. Исключена ситуация, когда вина перекладывается с продавца детали на автосервис, устанавливающий её.

Зачастую возникают ситуации, когда купленная деталь не подходит, а автосервис произвел большой объём работ по разбору автомобиля. В этом случае автосервис требует оплату за произведенные работы, а затребовать данную сумму с продавца детали не всегда возможно. С нами вы никогда не попадёте в такую ситуацию, так как мы предоставляем весь комплекс услуг от подбора автозапчасти до её установки на авто.

Зачем нужен развал-схождение?

Сход-развал — процедура регулировки колес. Правильное их положение, соответствующее авто (для каждой машины оптимальные показатели индивидуальны), обеспечивает транспортное средство должной управляемостью

Что представляет собой развал-схождение?

Данная процедура делится на два этапа, от которых и произошло ее название:

Развал. Подразумевает настройку угла наклона колеса по отношению к вертикальной плоскости (дороге). Бывает нескольких видов: отрицательный (верхняя часть колеса направлена в центр автомобиля, а нижняя — от него), положительный (то есть обратное отрицательному) и нулевой.
Схождение. Означает регулировку относительно продольной плоскости авто (прямой от капота до багажника). Схождение аналогично разделяется на разновидности: отрицательное (передняя часть колес отвернута от транспортного средства) и положительное (наоборот повернута к машине).

Развал-сход должен осуществляться исключительно профессионалами в СТО, так как требуется специализированное оборудование для выполнения. Своими силами справиться с регулированием, как и убедиться в том, что оно требуется, не выйдет.

«Симптоматика» неправильного развал-схождение

Существует ряд признаков, указывающих на сбитые/неподходящие настройки сход-развала:

автомобиль постоянно уносит в правую или левую сторону, что вынуждает водителя держать руль отклоненным от центральной оси;
быстрый и/или неравномерный износ покрышек;
возникновения «визга» колес при повороте на небольшой скорости.

Если замечаете любой из перечисленных «симптомов» (или все вместе), то рекомендуется отправиться в автосервис для регулировки развал-схождения. В противном случае увеличится нагрузка на подвеску, ухудшится управляемость авто и в целом водить станет менее комфортно, поскольку придется прикладывать большее усилие при манипуляциях с рулем.

Указанные нюансы в совокупности, если повременить с регулированием, приведут к дополнительным финансовым тратам на элементы машины, вышедшие из строя раньше времени. А в некоторых случаях возможно даже возникновение аварийных ситуаций, если не получится справиться с управлением.

Когда необходимо делать развал-схождение?

Эту процедуру обязательно стоит выполнить, если заменяются следующие элементы:

шаровые опоры;
рулевой наконечник;
ШРУС (шарнир равных угловых скоростей).

Указанные детали формируют положение колес и если они заменяются, то оптимальный/прежний угол наклона «сбрасывается».

Требуется ли развал-сход при замене шин?

Несмотря на распространенное мнение, выполнение развал-схождения — необязательное мероприятие, если на старых покрышках не наблюдались «симптомы» неправильного сход-развала. Ведь при смене резины ни одна из точек, влияющих на положение колес, не отклоняется от прежних значений.

Однако все равно необходимо проверить геометрию колес. Особенно, если ставятся шины, не идентичные предыдущим — большего диаметра или с отличающимся протектором. Хоть настройки регулировки останутся прежними, но они могут не подойти под новые покрышки, которые впоследствии быстро сотрутся, если не предпринять меры.

Когда желательно провести развал-схождение?

Важно научиться своевременно определять наступившую необходимость осуществления регулировки. Ориентировочно опираться можно на то, что в среднем эта процедура проводится раз в 15-20 тысяч км. Соответственно, если давно не регулировали колеса (за рамками указанного километража), то лучше сделать сход-развал. Так или иначе при преодолении такого расстояния изначально настроенные углы собьются.

Кроме того, рекомендуется перед зимой отрегулировать колеса. Для этого временного периода характерны сложные погодные условия (гололед, снег), при которых даже малейшее отклонение от оптимального положения может привести к критическим последствиям. Потому и стоит сделать развал-сход, обеспечив предельно качественное сцепление покрышек с дорожной поверхностью.

Примечание! Старые авто чаще нуждаются в проведении процедуры развал/схождение, чем новые.

Углы установки колес, или сход-развал — ООО Росшина-Инвест Улан-Удэ

Проверка углов установки колес необходима, чтобы избежать вибраций, буксования, шума и износа. Предлагаем вашему вниманию полезную информацию о регулировке углов установки колес и о том, как проводить проверку.

Важность регулировки углов установки колёс

Целью регулировки является коррекция углов установки передних колес для точности движения автомобиля. Если регулировка не выполнена, то снижается срок службы шин, а также ухудшаются динамика автомобиля и управляемость.

Аспекты регулировки колес

Кастер

Кастер показывает состояние, в котором ведущий мост автомобиля отклоняется вперед или назад по сравнению (сбоку) с перпендикулярной линией. Является важнейшим аспектом безопасного, прямого движения вперед. Чем больше кастер, тем больше гарантируется стабильность управления и защита от неустойчивости автомобиля при движении. Недостатком является снижение маневренности при прохождении поворотов.

Развал

Развал препятствует стиранию шин и повышает управляемость. Согласно углу, с которым верх или низ шины отклоняется внутрь или наружу, когда автомобиль находится на ровной поверхности, существует три типа развала: положительный, отрицательный или нейтральный.

По мере совершенствования подвески и автомобильных технологий большинство автомобилей сегодня получают отрицательный развал. С отрицательным развалом автомобиль наклоняется при прохождении поворотов под действием центробежной силы. Увеличивается наружная часть шины, контактирующая с дорогой, что делает прохождение поворотов более безопасным.

Схождение

Схождение означает разницу направления между передней и задней частями шины, которую образует верхняя часть шины на ровной плоскости. Существует два типа схождения: положительное и отрицательное. Положительное схождение означает, что передняя часть колеса направлена внутрь, а отрицательное означает его обратное направление наружу. В случае сильного отрицательного схождения стирается внутренняя поверхность шины. В случае сильного положительного схождения стирается наружная поверхность шины. Оба случая демонстрируют высокое сопротивление дорожному полотну, в результате чего снижается маневренность автомобиля и повышаются затраты на топливо. Правильное положительное схождение повышает безопасность при движении автомобиля по прямой и компенсирует внутреннее стирание шин из-за отрицательного развала.

5.6: Camber & Toe — Виртуальная школа гонок (VRS)

В статье 5.5 мы рассмотрели высоту дорожного просвета, а в этой статье мы продолжим настройку подвески, а именно развала и схождения. Мы рассмотрим их оба вместе, поскольку их эффекты тесно связаны.

Щелкните для полного разрешения

Развал
Развал — это вертикальный наклон шины. Нулевой развал означает, что шины прямые, перпендикулярны дороге и параллельны друг другу.При положительном развале верхняя часть шин направлена наружу от автомобиля. При отрицательном развале верхняя часть шин направлена внутрь.

Схождение
Схождение — это угол поворота шин вокруг своей вертикальной оси, если смотреть на них сверху автомобиля. У вас нет схождения, если шины параллельны друг другу по направлению движения автомобиля. Вам нужно схождение, когда шины обращены друг к другу, и схождение, когда они направлены друг от друга.

Влияние развала на доступное сцепление
При прохождении поворота сила поворота (более подробно обсуждается в 5.3) заставляет автомобиль катиться, а шину деформировать, поскольку она перекручивается между автомобилем, который хочет ехать в одном направлении, и дорогой, идущей в другом направлении. Это называется боковым прогибом шины.

При нулевом развале сила на шинах равномерно распределяется по пятну контакта, когда вы стоите на месте или едете по прямой. Это увеличивает доступное сцепление при торможении и ускорении по прямой (при условии отсутствия развала). Прохождение поворотов с нулевым развалом приводит к разгрузке одной стороны шины, в то время как другая сторона шины принимает большую нагрузку.Это неравномерное распределение нагрузки, которое снижает общее доступное сцепление шины с дорогой именно тогда, когда вам это нужно больше всего: при прохождении поворотов!

При отрицательном развале распределение усилий по пятну контакта несколько неравномерно при движении по прямой. Однако, когда в игру вступают поворачивающие силы и прогиб каркаса, они могут свести на нет эффект отрицательного развала, выравнивая распределение нагрузки вдоль пятна контакта. Это максимизирует доступное сцепление с внешними шинами (которые принимают на себя более тяжелую нагрузку) именно в тот момент, когда автомобиль ограничен своим доступным сцеплением.Это точная причина, по которой обычно на дорожных автомобилях вы используете отрицательный развал.

Компромиссы использования развала
Как всегда, бесплатно ничего не дается. Хотя развал может помочь при прохождении поворотов, он вызывает дополнительный нагрев, более серьезную деградацию шин и неравномерный износ шин. Вы также должны понимать, что вы жертвуете сцеплением на прямой (торможение и ускорение) с сцеплением на поворотах. Это означает, что профиль гусеницы является определяющим фактором того, какой развал вы хотите пробежать.В общем, на трассе с в основном прямыми участками и низкоскоростными поворотами вы будете ехать с меньшим развалом; а на трассах с большим количеством поворотов или скоростных поворотов вы будете бежать с большим развалом. И, как всегда с треками смешанного профиля, вам придется поэкспериментировать с разными настройками, чтобы увидеть, где вы можете выиграть больше времени; на прямых и низкоскоростных поворотах или скоростных поворотах.

Развал и вертикальная жесткость
Вертикальная жесткость шины во многом зависит от давления в шинах, как описано в разделе 5.2. Это особенно важно для шин с высокими боковинами. Наклон шины под углом может вызвать небольшую деформацию боковины. В результате получается более мягкая шина без изменения давления в шине. На момент написания, это действительно только то, что нужно учитывать с двумя автомобилями на iRacing, Williams FW31 и McLaren MP4-30.

Эффекты схождения и схождения
Есть еще один эффект развала, о котором мы еще не упомянули. Если вы катите свободную шину под углом, она должна следовать по эллиптической траектории, а не по прямой. Другими словами: наклоненная шина хочет повернуться. Сила, вызывающая этот эффект, называется осевым усилием. Это приводит к немного большему трению, нагреву и износу, которые можно компенсировать регулировкой схождения. Вы также можете использовать регулировку схождения, чтобы получить более оптимальные углы скольжения передних шин. Таким образом, вы, как правило, несколько раз выходите на первый план.

Регулировка схождения задних колес также влияет на управляемость автомобиля. Схождение задних колес создает недостаточную поворачиваемость, которая может помочь автомобилям, которые слишком поворачиваются на выезде.Компромисс — это износ и нагрев задних шин. Схождение задних колес обычно неверно, так как вы, вероятно, получите больше избыточной поворачиваемости на выходе.

До вас

При создании сетапа проверьте давление в шинах, стабилизатор поперечной устойчивости, высоту дорожного просвета и жесткость пружины. Если у вас есть такой набор, поэкспериментируйте с углами развала, чтобы найти оптимальный баланс между скоростью в поворотах и на прямой. Используйте схождение передних шин, чтобы противодействовать разгибанию, и, возможно, схождение задних шин, чтобы оптимизировать управляемость.

Выравнивание шин: что вам нужно знать

Выравнивание шин, также известное как выравнивание колес, может помочь вашим шинам работать должным образом и продлить их срок службы. Это также может улучшить управляемость и предотвратить движение вашего автомобиля в одном направлении или странную вибрацию на дороге.

Что такое регулировка шин?

Выравнивание относится к регулировке подвески транспортного средства — системы, которая соединяет транспортное средство с его колесами. Это не регулировка самих шин или колес.Ключ к правильному выравниванию — это регулировка углов шин, которая влияет на их контакт с дорогой.

Как узнать, нужна ли мне регулировка шин?

Есть несколько способов узнать, нужна ли вашему автомобилю регулировка шин. Если вы заметили один или несколько из этих индикаторов, вам следует немедленно проверить центровку у лицензированного специалиста по обслуживанию.

Неравномерный износ протектора
Автомобиль тянет влево или вправо
Рулевое колесо смещено от центра при движении по прямой
Вибрация рулевого колеса

Изгиб, носок и ролик

Когда техник проверяет центровку ваших шин, он или она в основном озабочены тремя вещами:

1.Развал

Это внутренний или внешний угол шины, если смотреть спереди автомобиля. Слишком большой наклон внутрь или наружу, также известный как отрицательный и положительный развал соответственно, указывает на неправильное выравнивание и его необходимо отрегулировать. Изношенные подшипники, шаровые опоры и другие детали подвески колес могут способствовать смещению развала колес.

2. Носок

В отличие от выравнивания развала, выравнивание схождения — это степень поворота ваших шин внутрь или наружу, если смотреть сверху.Если это сбивает с толку, просто встаньте и посмотрите себе под ноги. Наклоните их внутрь к центру вашего тела. Когда шины вашего автомобиля наклонены одинаково (помните, мы думаем с точки зрения высоты птичьего полета), мы называем это выравниванием схождения. Наклоните ноги наружу, и вы получите выравнивание носков. Оба требуют настройки.

3. Ролик

Угол ролика помогает сбалансировать рулевое управление, устойчивость и прохождение поворотов. В частности, это угол вашей оси рулевого управления, если смотреть сбоку от автомобиля.Если у вас есть положительный кастер, ось рулевого управления будет наклоняться в сторону водителя. С другой стороны, отрицательный угол наклона означает, что ось рулевого управления наклоняется к передней части вашего автомобиля.

Почему важна регулировка шин

Неправильная центровка колес или шин может привести к неравномерному и преждевременному износу шин. Вот некоторые конкретные типы чрезмерного износа протектора, вызванного несоосностью:

Оперение

Шины имеют «неровности», когда протектор гладкий с одной стороны и острый с другой.Обычно это признак неправильного положения пальцев стопы.

Износ развала

Эта деформация износа протектора означает, что внутренняя или внешняя часть протектора изнашивается значительно больше, чем центр протектора. Как следует из названия, положительный или отрицательный развал вызывает этот тип износа.

Каблук / носок

Это происходит, когда одна сторона блоков протектора изнашивается быстрее, чем другая в окружном направлении. Когда вы проводите рукой по протектору, при взгляде сбоку он будет выглядеть и ощущаться как зубья пилы.Износ пятки / носка может быть признаком недостаточного накачивания и / или недостаточного вращения.

Если вы столкнулись с какой-либо из этих необычных схем износа, обратитесь к специалисту для проверки выравнивания. Хотя предотвращение износа шин является хорошей причиной для контроля углов установки колес, последствия несоосности также могут сказаться на общей производительности автомобиля. Например, автомобиль, который тянет в сторону или беспорядочно поворачивает, вероятно, имеет проблемы с выравниванием.

Балансировка шин

В отличие от регулировки шин, балансировка шин или колес относится к компенсации любого дисбаланса веса в комбинации шина / колесо и часто выполняется в сочетании с регулировкой колес.Существует два основных типа дисбаланса шины / колеса, требующие коррекции: статический (одинарный) и динамический (двойной).

Статические весы предназначены для балансировки только в одной плоскости — вертикальном движении, которое может вызвать вибрацию. С другой стороны, динамический дисбаланс касается баланса в двух плоскостях — вертикальном движении и боковом движении. Оба типа дисбаланса требуют использования специального балансировочного станка, чтобы выровнять ситуацию.

Чтобы начать балансировку шин, техник установит их на правильные диски и отрегулирует давление до оптимального накачивания.Затем каждая шина проходит через центральное отверстие балансировочного станка. Машина раскручивает шину на высокой скорости, чтобы измерить дисбаланс комбинации колесо / шина. Он сигнализирует, какой вес должен добавить техник, чтобы сбалансировать шину и области, где этот вес необходим.

Балансировка шин необходима для правильного ухода за шинами по той же причине, что и регулировка углов установки колес: предотвращение преждевременного износа протектора. Регулировка и балансировка шин каждые 5000-6000 миль может помочь максимально увеличить срок их службы и общую производительность.

Все, что вам нужно знать о регулировке углов установки колес

Простые объяснения, которые мы любим! Надеемся, это поможет всем.

Пример текущих решений для регулировки углов установки колес QuickTrick 4: заинтересованы в полной настройке? Напишите нам по адресу [email protected]

КАСТЕР, КАМЕРА, ВЫРАВНИВАНИЕ И ДРУГИЕ VOODOO

ВЫРАВНИВАНИЕ

Это общий термин, используемый для приукрашивания следующих трех пунктов:

КАСТЕР

Это прямой (отрицательный) или назад (положительный) наклон оси поворота шпинделя.Это то, что заставляет ваше рулевое управление «самоцентрироваться». Правильный заклинатель почти всегда положителен. Взгляните на велосипед — передняя вилка имеет довольно очевидный наклон назад по отношению к рулю и поэтому дает положительный поворот. Весь смысл в том, чтобы дать автомобилю (или байку) заметную центральную точку рулевого управления — точку, где очевидно, что машина будет двигаться по прямой.

КАМЕРА

Развал — это наклон верхней части колеса внутрь или наружу (отрицательный или положительный). Правильный развал (вместе с носком и колесиком) должен обеспечить, чтобы поверхность протектора шины была как можно более плоской на поверхности дороги. Если ваш развал отсутствует, вы получите износ шин. Слишком большой отрицательный развал (колеса наклонены внутрь) вызывает износ протектора и шины на внутреннем крае шины. Следовательно, слишком большой положительный развал вызывает износ внешней кромки.
Отрицательный развал — это то, что противодействует тенденции внутреннего колеса во время поворота отклоняться от центра автомобиля. 0 или отрицательный развал желателен почти всегда. Положительный развал почти всегда создает проблемы с управляемостью.
Техническая причина этого заключается в том, что, когда шины на внутренней стороне поворота имеют отрицательный развал, они будут стремиться к нулевому развалу, более эффективно используя пятно контакта во время поворота.Если бы шины имели положительный развал, то во время поворота внутренние колеса имели бы тенденцию к еще большему положительному развалу, что поставило бы под угрозу эффективность пятна контакта, поскольку шина фактически ехала бы только по своему внешнему краю.
Когда автомобиль катится на поворотах или когда подвеска сжимается и выходит на неровности дороги, развал изменяется по отношению к земле (поскольку опоры подвески перемещаются относительно поверхности дороги). Чтобы попытаться свести к минимуму это изменение и сохранить шину в максимально возможном выравнивании с дорогой, детали подвески, соединенные с верхней и нижней частью держателя ступицы колеса, обычно предназначены для движения по разным дугам (относительно ее бокового расположения). .т.е. верхние рычаги управления / стойка McPherson и т. д. перемещаются по дуге, отличной от нижних рычагов и звеньев. Это вызывает динамическое изменение развала с движением подвески, то есть чем больше она сжимается, тем больше (обычно) увеличивается развал, называемый усилением развала . Это противодействует эффектам смещения точек крепления подвески по отношению к дороге.

СНОС И ВЫХОД

«Схождение» — это термин, обозначающий расположение передних колес влево-вправо относительно друг друга. Схождение — это когда передние края колес расположены ближе друг к другу, чем задние, а схождение — наоборот. Схождение противодействует тенденции колес к схождению под действием мощности, например, при резком ускорении или на скоростях автострады (где схождение исчезает). Схождение противодействует склонности передних колес к схождению при повороте на скоростях автострады. Все это немного странно и противоречиво, но есть разница. Типичным признаком слишком большого схождения является чрезмерный износ и зазубрины на внешних краях протектора шины.Точно так же слишком большое схождение приведет к появлению одинаковых рисунков растушевки на внутренних краях рисунка протектора.
Читатель моего сайта прислал мне по электронной почте это хорошее описание схождения и схождения.
Когда автомобиль с передним приводом тянет себя вперед, колеса будут стремиться поворачиваться вокруг шкворней и, таким образом, к центру автомобиля. Чтобы гарантировать, что они окажутся прямо перед собой, они должны сидеть с небольшим носком в состоянии покоя.
Автомобиль с задним приводом толкает себя вперед, а передние колеса вращаются за счет трения… таким образом, они будут стремиться тянуть шкворень к шкворню и, следовательно, захотят расколоться.Чтобы гарантировать, что они идут параллельно при перекатывании, в состоянии покоя им следует немного сойтись.
Идеальный полноприводный автомобиль будет иметь нейтральное давление на передние колеса, поэтому у него нет ни схождения, ни схождения … однако очень немногие компании делают идеальный 4WD, поэтому у некоторых будет небольшое схождение / схождение, в зависимости от ведущая ось.

(Посещено 3413 раз, 1 посещений сегодня)

Изгиб, Ролик, схождение / схождение nader bekeken

Развал, кастер, схождение / схождение объяснены

Ниже вы найдете объяснение положений колес развала, кастера и схождения / схождения.Сначала мы покажем вам, что означают эти термины. Далее мы объясним, как эти положения колес влияют на управляемость автомобиля.

КАМЕРА
Развал — это угол поворота колес по отношению к дороге, если смотреть спереди (перед автомобилем). Попробуйте представить вертикальную линию, проходящую через центр протектора шины. (Мы будем называть это «центральной линией»). При 0º эта линия будет перпендикулярна дороге. (Чернить). Если эти «центральные линии» образуют V-образную форму, мы называем это «положительным изгибом» (красной линией).«Отрицательный изгиб» возникает, когда эти линии образуют А-образную форму (синяя линия).

КАСТЕР
Здесь мы смотрим на машину со стороны. Теперь представьте линию, проходящую через ось поворота. Это ось, вокруг которой будут вращаться передние колеса при повороте. Обычно он проходит через шарниры верхнего и нижнего кулаков или через центральную линию точек поворота MacPherson.Зеленая линия указывает на «положительный ролик», поэтому верхняя часть этой линии наклонена к задней части автомобиля. Красная линия показывает «отрицательный заклинатель». Положительный ролик отвечает за эффект самоцентрирования, обеспечивающий устойчивость при движении по прямой. Это похоже на передние колеса тележки для покупок.

Схождение и схождение, также известное как положительный и отрицательный носок
Теперь посмотрим на машину сверху.Представьте себе линии в направлении движения, проходящие через центр протектора шины. (Имеется в виду положение колес). Красные линии показывают «положительный схождение», что означает, что линии пересекаются перед колесами («А-образная» форма). Зеленые линии показывают «отрицательный схождение», где линии пересекаются за колесами («V-образная форма»).

Часть 2: Как развал, наклон, положительный и отрицательный схождение влияют на поведение при вождении?

Развал
Развал обычно составляет от 0 градусов до 6 градусов (отрицательный). При прохождении поворотов кузов автомобиля начинает крениться / наклоняться. Это может привести к более положительному развалу колес (в зависимости от геометрии колес). Отрицательный развал компенсирует этот эффект, вызывая большую поверхность контакта между шинами и дорогой («след»). Это приводит к лучшему сцеплению с дорогой и устойчивости на поворотах. Кроме того, отрицательный развал вызывает приложение силы к колесам, которую мы называем «осевой развал». Эта сила хочет подтолкнуть колеса к центру автомобиля.

Если смотреть с высоты дорожного просвета, во время сжатия подвески будет возникать все более отрицательный развал (в зависимости от геометрии колес). При правильной регулировке развала шины изнашиваются более равномерно.

Вопрос Всегда ли отрицательный развал является положительным явлением?
Ответ №
Почему это вызывает больший износ внутренней части шин при движении по прямой. В случае экстремального отрицательного развала сцепление шин с дорожным покрытием может снизиться.Это связано с уменьшением контактной поверхности.

В идеале, шины всегда должны быть под прямым углом (перпендикулярно) к дороге при любых обстоятельствах. Для легкового автомобиля это будет сложнее, чем для гоночного. Причина в том, что у легкового автомобиля больший ход подвески, более мягкая подвеска и больший крен кузова. Мы также хотим, чтобы шины прослужили как можно дольше, но для гоночного автомобиля они должны прослужить достаточно долго, чтобы достичь отметки финиша. В зависимости от типа гонки, квалификации, спринтерской гонки или гонки на выносливость можно выбрать разные настройки.Это означает, что для уличных / беговых автомобилей необходимо найти компромисс. Обычно это приводит к изгибу от -½ до -2 градусов (отрицательный).

У большинства уличных автомобилей есть ограниченное пространство для регулировки развала колес. «Диапазон настроек» часто составляет не более +0,5 и -1,5 градусов.

КАСТЕР (или КАСТОР)
Обычно это значение находится в диапазоне от 1 до 10 положительных градусов.

Вообще говоря, кастер применяется только к передним (т. Е. Рулевым) колесам.

Caster, помимо прочего, необходим для устойчивости на прямой линии, что также называется «эффектом самоуправления». Чтобы лучше понять заклинателя, мы проиллюстрируем его на передних (т. Е. Рулевых) колесах тележки для покупок. Если бы вы повернули эти колеса на 180 градусов, то у них был бы отрицательный кастер. Тележку теперь намного сложнее толкать (и она может даже заблокироваться). Он внезапно стал непредсказуемым и нестабильным. Положительный кастер также влияет на развал при рулевом управлении.Внешнее колесо получит более отрицательный развал, в то время как внутреннее колесо получит меньший отрицательный развал. Это явно приносит пользу сцеплению.

Более положительный ролик обеспечивает большую «обратную связь» во время вождения, особенно без усилителя рулевого управления. Вы можете подумать: чем больше положительного заклинателя, тем лучше. Однако это не так. По мере увеличения кастера рулевое управление становится тяжелее. И еще один минус. При повороте положительный кастер вызывает следующий эффект. Если есть более положительный ролик, динамическое давление колеса останется на внутреннем колесе, тем самым увеличивая сцепление с дорогой в передней части автомобиля.

Вообще говоря, настроить заклинателя очень сложно, если вообще возможно. Применение пластин изгиба / ролика Intrax позволяет мгновенно настроить как кастер, так и изгиб.

Схождение / схождение (положительный и отрицательный)
Это влияет на 3 важные характеристики вождения.
1. Износ шин.
2. Устойчивость к прямой.
3. Момент прохождения поворотов.

Для минимального износа шин было бы идеально, если бы шины были параллельны во время движения.Другими словами, ни положительного, ни отрицательного схождения, поэтому 0 градусов.

В автомобиле с передним приводом этого можно достичь за счет небольшого отрицательного статического схождения. У заднеприводного автомобиля действительно должно быть немного положительное схождение в таких условиях. Это особенно актуально для уличного использования. Для гонок это зависит от типа машины, шин и геометрии колес. Для заднеприводной машины отрицательное схождение передних колес и положительное схождение задних колес — обычное явление.

Существует разница между «статическим» и «динамическим» отслеживанием. Мы наблюдаем это в основном с переднеприводными автомобилями, но это также встречается и с заднеприводными автомобилями с независимой подвеской колес. При высвобождении движущих сил импульс приводных валов вызывает большую нагрузку на подвеску, а также на ее шарниры и соединительные элементы. Это приведет к искажению конструкции подвески. Ведущие колеса хотят двигаться вперед и получают положительный схождение.Особенно это касается трамваев. Благодаря применению гибкой резины для обеспечения комфорта и снижения шума в этих типах подвески появляется гораздо больше подвижности. Вот почему статическое отслеживание часто начинается с некоторого отрицательного зацепа.

Высокий схождение приведет к «съеданию» внутренних краев шин, что приведет к дополнительному износу. Большое схождение приводит к большой нагрузке на внешнюю часть шин.

Отрицательный схождение в основном улучшает реакцию на рулевое управление.Положительный носок в основном увеличивает устойчивость прямой линии.

Иногда схождение или схождение применяется для другого эффекта: температуры шины. Очень важно, чтобы гоночные шины достигли надлежащей рабочей температуры, чтобы обеспечить максимальное сцепление и производительность. Когда шины остаются слишком холодными, решение может помочь так называемый эффект трекинга. Этот эффект скрабирования также оказывает очищающее действие на протектор шины. Это означает, что тормоза можно будет использовать с большей силой, и в углах будет больше сцепления с дорогой.

Легковые автомобили в основном имеют схождение (положительное схождение), так как в этом случае поведение рулевого управления приносится в жертву устойчивости на прямой. Для гоночных автомобилей поведение рулевого управления более важно, чем устойчивость на прямой, поэтому здесь предпочтительнее схождение (отрицательное схождение).

В случае независимой подвески задних колес действуют также схождение и схождение. Грубо говоря, эффекты такие же, как и с передними колесами.

ВЫВОД

Все вышеперечисленное имеет большое значение для управляемости и других вопросов, таких как износ шин, и давайте не будем забывать об удовлетворенности водителя.Поэтому наш совет: используйте только заводские настройки по умолчанию или значения, которые были проверены и подтвердили правильность, в качестве отправной точки для хорошей настройки вашего шасси. При замене пружин, демпферов и / или пластин развала необходимо снова отрегулировать углы установки колес. Не пытайтесь сэкономить, не используя профессиональные услуги по регулировке углов установки колес на современном оборудовании. Это потенциально может полностью испортить ваши вложения в улучшение шасси. Ходовые качества могут ухудшиться до такой степени, что вы даже не заметите улучшения новой подвески.Внезапно изношенные шины могут преподнести неприятные сюрпризы. Например, опасные ситуации могут возникнуть из-за нестабильности на прямой / в поворотах и / или при торможении.

Мы надеемся, что информация, представленная на этой странице, расширила ваше понимание автомобильных шасси и заставила вас осознать его важность. Надеемся, вам понравится безопасное и ответственное вождение автомобиля!

Теория центровки колес: Оптимальное управление требует правильной регулировки углов | 2005-05-01

Конечно, современная компьютеризированная система регулировки углов установки колес проведет техника по этапам и выполнит все необходимые расчеты.Он также проинструктирует техника отрегулировать углы, чтобы соответствовать спецификациям оригинального оборудования для конкретного серийного автомобиля.

Однако вместо того, чтобы слепо следовать указаниям машины, вашим техническим специалистам важно понимать углы колес и их значение с точки зрения управляемости, торможения, износа шин и управляемости. Другими словами, они должны понимать, что такое регулировка углов установки колес , теория .

Только схватив зачатки углов поворота колес, они смогут оценить, как они влияют на движущийся автомобиль.В теории центровки колес задействовано несколько размерных углов, но только три из этих углов обычно считаются регулируемыми. Они бывают с носком колеса, развалом и кастером. Вот объяснение каждого из этих регулируемых углов от меня непосредственно вашим специалистам, а затем обзор всех факторов угла поворота колес, участвующих в достижении оптимальной управляемости, торможения и срока службы шин.

УГОЛ СТОКА

Взаимосвязь правого и левого колес на одной оси, если смотреть сверху, показывает угол схождения.Угол схождения достигается путем сравнения расстояния между центром передней части шин и расстоянием между центрами задней части шин на той же оси.

* «Схождение» присутствует, когда два колеса одной оси расположены ближе друг к другу спереди и шире сзади. Состояние схождения также называется положительным углом схождения.

* «Схождение» присутствует, когда колеса расположены дальше друг от друга спереди и ближе друг к другу за осевой линией оси. Состояние схождения также называется отрицательным углом схождения).

* «Нулевое схождение» присутствует, когда расстояние между передними колесами (перед осевой линией оси) идентично расстоянию между колесами за осевой линией оси.

[PAGEBREAK]

Все передние подвески, независимо от конструкции, имеют регулировку угла схождения в месте на рулевых тягах / концах рулевых тяг. Ведущие задние оси не будут иметь регулировки угла схождения, поскольку это фиксированный угол. Независимые задние подвески обычно имеют регулировку схождения задних колес.

Угол схождения влияет на управляемость, реакцию на поворот и срок службы протектора шины. Износ протектора, связанный с носком, вызовет «растушевку» рисунка износа на протекторе. Если присутствует слишком большой схождение, растушевка будет наклонена к центру автомобиля. Если имеется слишком большой схождение, растушевка будет наклонена к внешней стороне автомобиля.

Из-за соответствия втулок поперечного рычага и других динамических отклонений в подвеске и системе рулевого управления, мы хотим установить статический (автомобиль стоит неподвижно на ровной поверхности) угол схождения, который приведет к нулевому схождению при движении автомобиля по дорога по прямой.По этой причине начальная или статическая установка носка может быть слегка положительной или слегка отрицательной.

Обычно для автомобиля с задним приводом, вероятно, потребуется настройка схождения передних колес (положительная), а для автомобиля с передним приводом, вероятно, потребуется настройка небольшого схождения (отрицательная). Когда автомобиль с задним приводом движется вперед, передние колеса стремятся вытолкнуть двигатель, как будто они пытаются уползти друг от друга, в то время как передние колеса автомобиля с передним приводом пытаются проползти внутрь, когда автомобиль ускоряется вперед.

Имейте в виду, что если установлены более жесткие втулки подвески (в частности, втулки поперечного рычага), схождение может не так сильно измениться от статических до динамических условий, поэтому вполне возможно установить угол схождения передних колес ближе к нулю в статическом состоянии. .

Никогда не гадайте ни о каком угле соосности. Всегда обращайтесь к спецификациям оригинального оборудования, если только вы не настраиваете гоночную машину в соответствии с требованиями конкретной трассы.

[PAGEBREAK]

УГОЛ КАМЕРЫ

Угол развала колеса означает «наклон» колеса сверху вниз, если смотреть спереди или сзади автомобиля.Колесо / шина, выступающая вверх (по сравнению с истинной вертикалью), имеет положительный развал . Если колесо / шина стоит прямо (следуя истинной вертикали), это называется развалом ноль . Колесо / шина, которая Наклоняется внутрь в верхней (по сравнению с истинной вертикальной линии отсчета), имеет отрицательную развала колес.

Если колесо / шина имеют статический отрицательный угол развала колес (т. Е. Когда автомобиль находится на холостом ходу), большая нагрузка на протектор ложится на поверхность дороги во внутренней плечевой зоне / зоне протектора.Отрицательный развал регулярно используется на транспортных средствах с высокими характеристиками (особенно на гоночных автомобилях на дорожных трассах), чтобы увеличить пятно контакта шин во время крутых поворотов. Поскольку боковая нагрузка (когда автомобиль входит в крутой поворот) будет пытаться вытолкнуть верхнюю часть внутренней шины наружу, для компенсации этого может быть установлен соответствующий отрицательный развал.

Таким образом, хотя передние колеса могут показывать отрицательный развал при движении по прямой, когда оно входит в крутой поворот, колесо, обращенное в направлении поворота, будет пытаться «выпрямиться», достигая максимального контакта протектора с дорогой.Если угол развала недостаточно отрицательный, эта шина будет наклоняться слишком далеко, вызывая подъем внутренней части протектора и создавая избыточное напряжение и нагрузку только на внешней стороне протектора и внешнего плеча.

Это не означает, что у уличных транспортных средств должен быть отрицательный развал, поскольку нормальное движение по улице приведет к чрезмерному износу внутренней плечевой части шины и области протектора. Угол развала всегда должен регулироваться, чтобы максимизировать пятно контакта протектора в зависимости от требований вождения.В большинстве случаев спецификации OE требуют слегка положительного или нулевого угла развала колес, чтобы максимизировать износ шин и сцепление с дорогой, а также обеспечить более легкое рулевое управление и большее сопротивление направленному «рывку» по прямой.

Если вы не настраиваете подвеску для конкретной гоночной трассы, которая требует уникальной индивидуальной настройки развала колес, как правило, угол развала будет близок к одинаковому по бокам. Если углы развала заметно различаются, автомобиль будет двигаться по прямой и при торможении, всегда тянется в сторону с меньшим отрицательным развалом.Например, если левое переднее колесо имеет отрицательный развал на три градуса, а правое переднее колесо имеет отрицательный развал на один градус, автомобиль будет тянуть вправо.

[PAGEBREAK]

Углы развала передней подвески можно регулировать, но уровень сложности зависит от конструкции подвески. Если задействован верхний / нижний рычаг управления, верхний или нижний рычаг можно отрегулировать путем добавления или удаления регулировочных шайб между верхним рычагом и рамой или путем вращения эксцентрикового вала или шайб.В некоторых случаях нижний рычаг может регулироваться с помощью эксцентрикового вала / шайб. Если требуется больший отрицательный развал, верхний рычаг можно сдвинуть дальше внутрь, или нижний рычаг можно сдвинуть дальше наружу. И наоборот, если необходим более положительный угол развала колес, верхний рычаг можно сдвинуть наружу или нижний рычаг можно сдвинуть внутрь.

На автомобилях с подкосом развал можно регулировать одним из двух способов: путем регулировки верхней / внутренней части опоры стойки на верхних опорах или путем регулировки эксцентрика на нижней опоре, где стойка крепится к стойке. поворотный кулак в вертикальном положении.Если установка оригинального оборудования не позволяет регулировку, послепродажные регуляторы легко доступны для применений как с верхней, так и с нижней стойкой.

Задний развал может регулироваться или не регулироваться в зависимости от типа задней подвески. Если присутствует ведущая ось (жесткий цельный картер оси на автомобиле с задним приводом), развал, вероятно, не будет регулироваться. Однако, если используется независимая задняя ось, развал должен регулироваться либо с помощью эксцентриковых втулок в точках поворота внутренних рычагов подвески, либо с помощью эксцентрика на стойке, расположенной между стойкой и задней частью.

Если возможна регулировка (либо с помощью оригинального оборудования, либо с использованием регуляторов послепродажного обслуживания), лучше всего придерживаться спецификаций оригинального оборудования для уличного вождения. Единственное, что необходимо изменить, это то, что автомобиль настраивается для использования в соревнованиях, и в этом случае применяются те же правила, которые требуются заранее — чтобы получить максимальное пятно контакта протектора на основе требований к трассе.

Угол развала напрямую влияет на износ шин, поскольку угол развала может способствовать чрезмерному внутреннему или внешнему износу протектора, если его не отрегулировать должным образом.

[PAGEBREAK]

УГОЛ КАСТЕРА

Угол ролика касается только переднего или рулевого конца шасси. Угол ролика, или угол оси поворота, включает отношение верхнего шарового шарнира (или верхней части опоры стойки) к нижнему шаровому шарниру, если смотреть со стороны транспортного средства.

Используя истинную вертикаль, проведенную через центр ступицы в качестве ориентира, угол ролика представлен прямой линией, проведенной через верхний шаровой шарнир / точку шарнира через нижний шаровой шарнир.Все автомобили должны иметь «положительный» угол поворота, при котором верхняя точка поворота подвески расположена позади нижней точки поворота (опять же, по сравнению с истинной вертикалью).

Если угол поворота равен нулю (где нижний шарнир находится непосредственно под верхним шарниром), пострадает управление направлением, и возврат рулевого колеса будет незначительным, если вообще будет.

Если угол поворота отрицательный (где верхняя точка поворота расположена впереди нижней оси), транспортное средство будет практически неуправляемым из-за очень плохого управления направлением движения.

Как и развал, угол поворота измеряется в градусах. Угол заклинателя играет важную роль в управлении направлением. Слишком маленький (недостаточно положительный) угол наклона может сделать транспортное средство слишком дерганным (но потребует меньшего вмешательства водителя для поворота колеса), особенно при увеличении скорости.

Теоретически, чем больше угол кастера, тем лучше управляемость по направлению на более высоких скоростях (что также требует немного большего вмешательства водителя на рулевом колесе). Тем не менее, все системы подвески спроектированы так, чтобы наилучшим образом работать при определенном угле ролика, поэтому всегда следуйте спецификациям оригинального оборудования для достижения правильного баланса между усилием поворота и контролем устойчивости автомобиля.

Угол переднего ролика может быть легко регулируемым, а может и нет, в зависимости от конструкции подвески. Если передняя подвеска оснащена верхним и нижним рычагами управления, верхний рычаг, вероятно, будет регулироваться либо путем добавления или удаления прокладок между верхним рычагом и рамой, либо с помощью эксцентриковых втулок. Если используется система верхнего / нижнего рычага управления, два места крепления (где верхний рычаг прикрепляется к раме) можно отрегулировать, опять же, с помощью прокладок или эксцентриков.

Для изменения развала колес необходимо одинаково отрегулировать переднюю и заднюю точки крепления, чтобы шарнир верхнего рычага перемещался внутрь или наружу.Если автомобиль оснащен стойками типа Макферсон, верх стойки можно перемещать вперед или назад, чтобы изменить угол ролика, поскольку верхняя опора стойки служит верхней точкой фиксации.

На большинстве автомобилей с амортизационными стойками регулировка роликов оригинального оборудования не предусмотрена. Однако доступны послепродажные регулируемые крепления стойки, которые позволяют перемещать верхнюю часть стойки вперед / назад и внутрь / наружу для ролика или развала.

Хотя угол кастера сам по себе не является прямым углом износа шины, неправильный угол кастера может способствовать чрезмерному износу шин в сочетании с неправильными углами развала колес и схождения.

[PAGEBREAK]

РАДИУС ПОВОРОТА И СНОС НА ПОВОРОТАХ

Из-за дуги хода, возникающей при повороте колес (частично из-за угла ролика и наклона оси поворота), углы схождения отдельных колес будут изменения по сравнению с их прямыми статическими настройками.

Например, когда рулевое колесо повернуто влево, левое переднее колесо будет иметь больший схождение по сравнению с количеством градусов, на которое схождение правого переднего колеса. Это явление, заложенное в системе подвески, уменьшает радиус поворота автомобиля и помогает предотвратить царапание шин во время поворотов.

НАКЛОН РУЛЕВОЙ ОСИ

Наклон оси рулевого управления, также называемый SAI, представляет собой заранее определенный и нерегулируемый угол между истинной вертикалью, проведенной через центр шины, и линией, проведенной через верхний и нижний шаровые шарниры, если смотреть со стороны передняя часть автомобиля. Угол, полученный в результате пересечения этих двух линий, представляет собой SAI.В некотором смысле, вы можете рассматривать SAI как встроенный в конструкцию «развал» системы подвески.

Включенный угол (IA) — это комбинация SAI и развала колес. И SAI, и IA измеряются, чтобы убедиться, что фиксированные углы (те углы, которые существуют по конструкции) верны.

Если SAI или IA не соответствуют спецификации оригинального оборудования, очевидно, что место расположения шасси было повреждено (изогнута стойка, деформирована опора стойки, изогнут нижний рычаг управления и т. Д.).

РАДИУС СКРЕБА

Радиус очистки представляет собой «точку поворота», созданную силой нагрузки и осью поворота.Если смотреть спереди автомобиля, это определяется путем рассмотрения расстояния между центром протектора переднего колеса и воображаемой линией SAI при измерении на поверхности дороги.

Поскольку эти две линии в конечном итоге будут пересекаться, нас действительно интересует именно эта точка пересечения.

* Когда две линии пересекаются точно на поверхности дороги, результирующее условие — нулевой скраб.

* Когда линии пересекаются над поверхностью дороги, результатом является отрицательная чистота.

* Когда линии пересекаются ниже поверхности дороги, результатом является положительная чистка.

Чрезмерно отрицательный радиус скребка потребует большего усилия рулевого управления, в то время как чрезмерный положительный радиус скребка (когда центр протектора существенно смещается дальше наружу) может не только повлиять на управляемость и легкость рулевого управления, но и вызвать чрезмерную нагрузку на подшипники колес.

В большинстве случаев подвеска с коротким / длинным рычагом (верхний и нижний рычаги управления, где нижний рычаг длиннее) будет иметь положительный радиус чистки.

Передняя подвеска со стойками Макферсон обычно имеет отрицательный радиус скребка, который помогает свести к минимуму «крутящий момент», характерный для автомобилей с передним приводом. При управлении по крутящему моменту передние колеса имеют тенденцию тянуть в одном направлении при резком ускорении, особенно при взлете с места.

[PAGEBREAK]

GEOMETRIC CENTERLINE

Это линия, проведенная от центра задней оси к центру передней оси, если смотреть сверху на автомобиль.

ТЯГА И УГОЛ УПОРЫ

Линия тяги представляет собой прямое направление колес задней оси, если смотреть сверху. Это направление, в которое направлена задняя ось. Не путать с геометрической центральной линией, линия тяги эффективно разделяет схождение левого и правого заднего колеса. Линия осевого давления может совпадать или не совпадать с геометрической осевой линией.

Угол тяги определяется как разность между геометрической осевой линией и линией тяги, измеренная в градусах.Если угол тяги направлен вправо, это положительный угол тяги. Если он идет влево, это отрицательный угол тяги.

ЦЕНТРАЛЬНОЕ РУЛЕВОЕ УПРАВЛЕНИЕ

Осевое рулевое управление — это просто термин, обозначающий «прямое и ровное» положение часов рулевого колеса, когда автомобиль движется по прямой. Если рулевое колесо не отцентрировано, это может указывать на возможное отклонение угла тяги.

ВИДЫ ВЫРАВНИВАНИЯ КОЛЕС

Старый двухколесный подход с геометрической осевой линией, на мой взгляд, является устаревшей процедурой центровки, поскольку он не принимает во внимание положение задних колес.По сути, это просто неэффективно, потому что игнорирует направление тяги задней оси.

Гораздо более эффективным методом является выравнивание по линии тяги или углу тяги, которая учитывает фактическое положение и направление задних колес. Это позволяет регулировать углы наклона передних колес относительно углов задних колес независимо от геометрической центральной линии.

Если рассматриваемое транспортное средство оснащено регулировкой схождения задних колес, мы можем добиться оптимального выравнивания колес, используя полный четырехколесный подход, обращаясь к и отрегулировав угол тяги транспортного средства как можно ближе к нулю.

Если угол тяги не равен нулю, это может способствовать слежению за автомобилем (изогнутое тело относительно направления движения), повышенному износу шин и неравномерному повороту влево / вправо. Полная регулировка углов установки четырех колес позволяет вам регулировать и, надеюсь, скорректировать угол тяги задней оси, что позволяет регулировать передние колеса параллельно задним колесам.

Если автомобиль не позволяет регулировать угол наклона задних колес, воспользуйтесь подходом выравнивания линии тяги четырех колес. Если автомобиль позволяет регулировать углы задних колес, выполните «полное» выравнивание всех четырех колес.

[PAGEBREAK]

НЕ ПРОПУСТИТЕ ЯВНОЕ!

Лучшее оборудование для регулировки углов установки колес в сочетании с лучшими намерениями может оказаться напрасным, если вы сначала не проверите дорожный просвет транспортного средства; состояние ступичных подшипников, шаровых опор и рулевых тяг; и накачивание шин.

Изношенные и неаккуратные шарнирные соединения позволят углам колес измениться от их отрегулированного статического положения на выравнивающей стойке после того, как автомобиль съезжает со стойки и выезжает на дорогу.Если высота подвески неравномерна из-за изношенных или поврежденных пружин, вы не сможете добиться правильной регулировки углов установки колес. Если высота подвески была изменена намеренно (занижена или поднята), используйте только технические характеристики оригинального оборудования в качестве ориентира, так как вы не сможете полностью им соответствовать.

Регулировка схождения пальцев проста и всегда должна обеспечивать достаточный диапазон для соответствия спецификациям оригинального производителя. Старайтесь, чтобы ролик и развал были как можно ближе к спецификации, что может потребовать использования дополнительных приспособлений для регулировки.

Наконец, всегда проверяйте давление в шинах перед попыткой регулировки углов установки колес, поскольку изменения накачивания приводят к изменениям расстояния между осевой линией оси и землей, что влияет на углы поворота колес.

ИЗМЕНЕНИЕ ВЫСОТЫ ПОДВЕСКИ: требуется повторная центровка колес

Важно отметить, что всякий раз, когда автомобиль опускается или поднимается, колеса необходимо повторно выровнять. Побочным продуктом изменения высоты подвески является немедленное изменение угла развала, кастера и схождения.

Если подвеска поднята, развал, вероятно, сместится в положительную сторону, ролик будет двигаться в отрицательную сторону, а носок будет либо входить, либо выходить, в зависимости от расположения рулевых рычагов (рулевой рычаг может быть расположен впереди). от центра ступицы или сзади от центра ступицы, в зависимости от того, где автопроизводитель установил рулевую рейку или рычаг рулевого механизма).

Если автомобиль опускается, развал будет отрицательным, ролик — положительным, а схождение изменится, как отмечалось ранее.

Как проверить соосность колес в домашних условиях

Том Морр, automedia.com
Сложность: Сложная
Расчетное время: 240 минут

Большинство людей думают, что регулировку углов установки колес лучше доверить профессионалам. Это верно во многих отношениях, но некоторые характеристики выравнивания легко проверить. себя, и палец ноги — это один из аспектов выравнивания, который можно проверить дома. Это может пригодиться после замены компонентов рулевого управления или подвески, поэтому что автомобиль не будет сильно выходить из строя для поездки в магазин выравнивания, или, по крайней мере, обеспечить лучшее понимание процесс согласования.

Факторы, влияющие на углы установки колес
Теоретически все четыре колеса должны быть перпендикулярны земле и параллельно друг другу. Когда автомобиль начинает тянуть в сторону — или после резкого столкновения с бордюром — большинство водителей подозревают, что колеса может быть не совмещен. Неравномерный износ шин, вибрация и странное обращение характеристики — другие подсказки.

На выравнивание влияют три фактора: схождение, изгиб и кастер. В первые два легко проверить дома.

Схождение
Передние шины автомобиля слегка наклонены, чтобы намеренно небольшая нагрузка на ступичные подшипники. Типичные характеристики схождения варьируются от от одной тридцать секунд до одной восьмой дюйма, в зависимости от автомобиля. Проверить руководство по обслуживанию для допустимого диапазона вашего автомобиля.

Лучшим признаком проблемы с пальцем ноги является зубчатый износ, равный на обеих передних шинах. Если блоки протектора указывают на раму, то схождение слишком велико; направление наружу указывает на слишком большой снос.

Проверка и регулировка схождения показаны на прилагаемых фотографиях. Хотя никаких специальных инструментов для проверки пальцев ног не требуется, такие компании, как Eastwood, JC Whitney и Harbour Freight продают инструменты специально для этого. цель.

При измерении и регулировке схождения необходимо помнить две вещи: во-первых, точные характеристики измеряется посередине шины. Если кузов автомобиля делает это непрактичным, измерить передние и задние колеса на четверть расстояния до шин, затем удвойте это, чтобы получить истинный носок, как будто он находится в центре шины.Кроме того, смещение рулевого колеса иногда можно исправить с помощью регулировка одной поперечной рулевой тяги больше, чем другой. (Положение рулевого колеса не влияние на ваше окончательное выравнивание.)

Камбер
Развал — это показатель наклона шины в градусах. Если верх шины наклоняется внутрь, автомобиль имеет отрицательный развал; внешний наклон положительный развал. Большинство новых автомобилей имеют небольшой отрицательный развал, который необходимо улучшить. устойчивость и управляемость.

Двумя индикаторами проблем с развалом является то, что автомобиль тянет в одну сторону ( один с более положительным развалом или, возможно, меньшим количеством воздуха в шине) и неравномерным износ шин по протектору.Изгиб легко проверить с помощью углового искателя. и прямая кромка, в идеале такой же длины, как колесо диаметр так, чтобы выпуклость боковины шины не мешала прямому край.

Многие переднеприводные автомобили не имеют регулировки развала колес и не соответствуют техническим характеристикам. выпуклость здесь часто указывает на погнутые или изношенные детали. На автомобилях с регулируемый развал, работа может включать добавление прокладок между элементами управления рычаги и рама и поворотные кулачковые болты. Многие люди предпочитают мастерская по выравниванию производит эти корректировки, особенно если в их автомобиле независимая задняя подвеска.

Кастер
Caster — это угол поворота поворотной оси в градусах. Так же, как водные лыжники наклоняются назад для устойчивости, большинство автомобилей сконструированы с небольшим отрицательным Ролик — верхний шаровой шарнир находится позади нижнего шарнира (аналогично передним колесам на тележке для покупок).

Ключом к проблемам с роликом является автомобиль, который тянет в одну сторону (с менее позитивный заклинатель). Тяжелый руль и перепрыгивание руля по неровностям признаки слишком сильного положительного кастера и легкое рулевое управление, но чрезмерное отклонение — это признаки слишком сильного отрицательного заклинателя.Согласование со спецификацией обычно включает ремонт или замена деталей шасси, поэтому средний автомобилист, вероятно, Лучше оставить исправления заклинателя профессионалам.

Потратьте несколько минут на проверку выравнивания, чтобы ваши шины прослужили дольше и ваш автомобиль управляется лучше. Даже если вы решите завести магазин выровняйте автомобиль, вы получите лучшее представление о проблеме — и знания обычно равняется мощности.

Угол схождения для овальной гоночной трассы

Как участник NASCAR® Insider вы уже видели, как шины и колеса гоночных автомобилей NASCAR® проверяются после каждой гонки.Эти проверки включают обеспечение того, чтобы колеса были выровнены друг с другом и оптимизированы для максимального контакта с дорожным покрытием.

Тем не менее, есть некоторые различия между ориентацией колес (например, изгиб, кастинг и схождение) для вашего личного автомобиля и гоночного автомобиля NASCAR®. Фактически, эти различия идут еще дальше в NASCAR®, поскольку ориентация колес меняется в зависимости от типа трассы, на которой проходит гонка.

Секреты трассы NASCAR®

Прежде чем мы продолжим, напомним, что такое изгиб, кастер и носок:

Развал: отрицательный развал помогает улучшить сцепление с дорогой, особенно при прохождении тяжелых поворотов.При нулевом развале шины изнашиваются более равномерно, но не так хорошо в поворотах.
Caster: положительный поворотный механизм помогает стабилизировать автомобиль на высоких скоростях, увеличивая наклон шин при поворотах и увеличивая усилия на рулевом управлении.
Схождение: отрицательное схождение или схождение увеличивает способность к повороту, при этом внутреннее колесо наклонено более агрессивно в повороте. Меньший радиус поворота внутреннего колеса втягивает автомобиль в поворот. Однако это снижает стабильность прямой линии. Положительное схождение или схождение идеально подходят для долгой езды по прямой с небольшими или пологими поворотами.

Овальный гоночный трек

Езда по овальной трассе не похожа на любую другую трассу NASCAR® (или по дороге на вашем личном автомобиле). Для начала, водитель всегда поворачивает в одном и том же направлении, вместо того, чтобы иметь возможность поворачивать влево и вправо, что немедленно влияет на то, как вам нужно выровнять колеса для гонки.

В овальной гонке NASCAR® гоночные автомобили делают только левые повороты. Это означает, что правые колеса всегда находятся вне поворота, поэтому механики NASCAR® используют на них отрицательный развал.Левые колеса находятся внутри поворота, поэтому они используют положительный развал. Сочетание положительного и отрицательного развала колес дает идеальное решение для прохождения поворотов на овальной трассе, максимизируя скорость прохождения поворотов и оптимизируя сцепление и устойчивость на поворотах.

Следующий вопрос, который следует учитывать, — это угол, который нужно использовать. Это зависит от нескольких различных факторов, например от того, имеет ли дорожка крен (т. Е. Наклон внутрь на углах), и может быть трудно найти правильный баланс.

Чтобы использовать в качестве примера Euro NASCAR® Oval World Challenge, трасса в Туре наклонена под углом 9 °, поэтому гоночным автомобилям не требуется слишком большой развал.Однако найти правильную величину изгиба непросто. Слишком мало, и водитель не получит выгоду от различающихся кругов поворота левого и правого колеса. И слишком много, и у водителя не будет такого сильного сцепления с дорогой при движении по прямой, что снизит ускорение и тормозную мощность, когда автомобиль не поворачивает. Чрезмерный развал также изнашивается на нижних краях шин гоночного автомобиля при движении по прямой, что может вызвать выбросы.

Итак, что лучше: быть осторожным с развалом или бросить осторожность по ветру? Мы увидим это в NASCAR® Oval World Challenge в турах 30 июня и 1 июля.Готовы ли вы к волнению?

Инсайдеры NASCAR®

Продолжите путешествие с NASCAR® Insiders.

Откройте для себя мир инсайдеров NASCAR® и узнайте изнутри эксклюзивный закулисный контент, захватывающие интервью с легендами и провидцами NASCAR® и многое другое. Подробнее читайте здесь.

Что такое схождение и развал: Что такое развал-схождение? Как часто нужно делать развал-схождения

Что такое развал-схождение? Как часто нужно делать развал-схождения

Что такое развал?

Что такое схождение?

Как понять, что регулировка углов установки колес (передних или задних) неправильная?

На что влияет сход-развал?

Последствия неправильного развала-схождения

Когда делать развал-схождение колес?

Как делают сход-развал?

как понять что нужно делать развал схождение на машине

Зачем нужно делать развал-схождение?

Развал-схождение (регулировка углов установки колес) в Челябинске

Сход-развал в Челябинске

Особенности

Регулировка передних колес

Теоретические основы

Отрицательные и положительные углы уклона автомобильных колес

Развал-схождение в Екатеринбурге. Автосервис Римэкс Екатеринбург

Адреса сервисмаркетов

Полезная информация

Единая гарантия на запчасти и услуги

Зачем нужен развал-схождение?

Что представляет собой развал-схождение?

«Симптоматика» неправильного развал-схождение

Когда необходимо делать развал-схождение?

Требуется ли развал-сход при замене шин?

Когда желательно провести развал-схождение?

Углы установки колес, или сход-развал — ООО Росшина-Инвест Улан-Удэ

Важность регулировки углов установки колёс

Аспекты регулировки колес

Кастер

Развал

Схождение

5.6: Camber & Toe — Виртуальная школа гонок (VRS)

До вас

Выравнивание шин: что вам нужно знать

Что такое регулировка шин?

Как узнать, нужна ли мне регулировка шин?

Изгиб, носок и ролик

1.Развал

2. Носок

3. Ролик

Почему важна регулировка шин

Оперение

Износ развала

Каблук / носок

Балансировка шин

Все, что вам нужно знать о регулировке углов установки колес

Простые объяснения, которые мы любим! Надеемся, это поможет всем.

КАСТЕР, КАМЕРА, ВЫРАВНИВАНИЕ И ДРУГИЕ VOODOO

ВЫРАВНИВАНИЕ

КАСТЕР

КАМЕРА

СНОС И ВЫХОД

Изгиб, Ролик, схождение / схождение nader bekeken

Развал, кастер, схождение / схождение объяснены

Часть 2: Как развал, наклон, положительный и отрицательный схождение влияют на поведение при вождении?

ВЫВОД

Теория центровки колес: Оптимальное управление требует правильной регулировки углов | 2005-05-01

Как проверить соосность колес в домашних условиях

Угол схождения для овальной гоночной трассы

Секреты трассы NASCAR®

Овальный гоночный трек

Инсайдеры NASCAR®

Добавить комментарий Отменить ответ
