Виды КПП в современных автомобилях Тойота

Разработчики Toyota активно экспериментируют с приводом трансмиссии — в автомобилях встречаются все типы КПП. Это механические, роботизированные (на данный момент сняты с производства) и автоматические коробки, бесступенчатые вариаторы. Редуктор Toyota Prius вообще стоит на новой ступени развития — он объединяет на одной оси сразу три двигателя.

Микроавтобус Hiace

Это единственная из моделей с чисто механическим приводом. Пятиступенчатая коробка оказалась лучшим вариантом для управления крупным многоместным транспортным средством.

Auris, Corolla и Verso

Производятся в двух исполнениях: с вариатором или шестиступенчатой механической коробкой. Разработчики отказались от использования робота, выбрали наиболее эффективные и удобные системы.

Механика привлекает доступностью, полным контролем над передвижением. Увеличивается маневренность, динамичность — для городских автомобилей это очень важно.

Вариатор (CVT) позволяет набирать скорость простым нажатием педали. Бесступенчатое изменение передаточного числа подходит для комфортных поездок без лишних нагрузок.

RAV 4, Land Cruiser Prado, Hilux, GT86

Производятся с автоматической и механической КПП (в некоторых комплектациях RAV 4 используется и вариатор). Автоматы легко заменяют механику на внедорожниках, скоростных автомобилях, хорошо работают в паре с дизельными и бензиновыми моторами. Покупатель может выбрать способ управления по своему усмотрению, это не влияет на характеристики остальных механизмов.

Camry, Venza, Highlander, Land Cruiser 200, Alphard

Все эти абсолютно разные модели предлагаются в одном варианте — с шестиступенчатой АКПП. Автомат подходит для передвижения по бездорожью, высокоскоростных поездок, часовых пробок. Во всех случаях 6 АКПП от Toyota — это комфортная, плавная и удобная система управления движением.

В целом разработчики все чаще используют АКПП.

Ее ставят на большие внедорожники, мощные пикапы, элитные минивэны, используют в спортивном кузове. Никаких вопросов к надежности и динамичности не возникает, особенно при регулярном и профессиональном обслуживании. Специалисты официальных дилерских центров Измайлово и Люберцы обслуживают КПП любого типа (в том числе и старого образца: 4 МКПП, роботизированных), устраняют посторонние звуки и восстанавливают плавное переключение передач.

Автор текста «Тойота Измайлово«

принцип работы, плюсы и минусы

22.06.2017

Наряду со всеми современными типами двигателя и коробки передач, все еще выгодно выделяется простота механики. Она обладает определенным набором как преимуществ, так и недостатков, а также заслуживает особого внимания наряду как с давно привычным автоматом, так и более современными — бесступенчатой и роботизированной КПП.

Механическая коробка передач: простота и надежность

Устройство механической коробки передач весьма простое, поэтому авто с МКПП имеют цену ниже, чем другие.

Она состоит из:

• Картера, содержащего основные части КПП, и прикреплен к другому картеру — сцепления, который непосредственно крепится непосредственно к двигателю. Для правильной работы картер на половину заливают трансмиссионным маслом. Периодичность замены масла в МКПП зависит от частоты эксплуатации автомобиля, а также от его состояния.
• Вращающихся валов КП.
• Синхронизаторов, обеспечивающие плавное и комфортное переключение передач.
• Механизма переключения передач, управляемый рычагом в салоне автомобиля.

Все части механической коробки передач должны быть исправными, и обеспечивать удобное, плавное и комфортное переключение скоростей.

Разница между АКПП и МКПП

Основным отличием АКПП и МКПП является управление, его принципы, достоинства и недостатки. Кроме того, у этих двух вариантов коробок есть и другие различия, касающиеся технических характеристик и удобства эксплуатации авто.

Основные отличия:

• Механическая КПП имеет легкий вес, простую конструкцию, за счет чего обеспечивается простота в обслуживании и ремонте. АКПП напротив — отличается внушительным весом, а также сложностью сервиса.
• Принцип работы механической коробки передач и собственно самого «автомата».
• Механическая коробка передач заводится без аккумулятора. Данный способ непрост, но в экстренных ситуациях может выручить водителя. «Автомат» же полностью зависит от электричества.
• Сложность управления машин с механическими коробками передач часто отпугивают начинающих водителей, поэтому они отдают предпочтение АКПП.
• Авто с механической коробкой переключения передач экономнее «автоматов». Они в среднем расходуют на 10% меньше топлива.

Как показывает практика, принцип работы механической коробки передач, а также сложность управления заставляют отказываться от МКПП не только новичков, но и опытных водителей.

МКПП: преимущества и недостатки

Как и все устройства, механическая коробка передач отличается достоинствами и недостатками.

К достоинствам относятся:

• простота устройства, обслуживания и ремонта как всей коробки, так и ее деталей;
• длительный срок эксплуатации;
• экономия топлива;
• высокий кпд;
• быстрое увеличение оборотов двигателя;
• легкий вес;
• возможность запуска двигателя без аккумулятора;
• буксировка авто на любые расстояния.

Автомобили с «механикой» имеют ряд преимуществ, которые ценятся многими опытными водителями.

К недостаткам механической коробки передач относятся:

• сам принцип работы и управления представляет особую сложность для новичков, а также является фактором риска повреждения сцепления;
• угроза перегрузки мотора при неправильном использовании КПП и некорректном переключении передач;
• большой промежуток времени, необходимый для переключения с одной передачи на другую;
• дискомфорт и усталость от частого использования.

В большинстве случаев автомобили с «механикой» выбирают опытные водители, которые знают принципы управления данным вариантом коробки передач. Они отлично знают, на каком пробеге менять масло в МКПП, а также с легкостью справляются с регулярным переключением передач в режиме сложного городского движения.

Автомобили с МКПП

Для многих водителей, которые хотят привычную «механику» часто встает вопрос — можно ли поменять АКПП на МКПП? Ответ здесь неоднозначен, так как многие автоконцерны не выпускают модели с МКПП уже достаточно давно. Поэтому заменить комплектацию вряд ли получится, так как найти нужные детали будет попросту невозможно из-за отсутствия их производства. Именно поэтому всем любителям привычной «механики» лучше заранее позаботиться о покупке авто с МКПП.

Автосалон ДОЛАВТО предлагает широкий выбор авто с механической КПП. У нас можно найти китайские автомобили с МКПП, причем это будут не только устаревшие модели. Многие современные «китайцы» в комплектации Basic и Comfort имеют именно МКПП. Мы предлагаем выгодную покупку современного авто, которое будет полностью соответствовать всем пожеланиям водителя.

Как работает роботизированная коробка передач — ДРАЙВ

Чтобы ответить на этот вопрос, придётся вспомнить устройство обычной механической коробки передач. Основу классической «механики» составляют два вала — первичный (ведущий) и вторичный (ведомый). На первичный вал через механизм сцепления передаётся крутящий момент от двигателя. Со вторичного вала преобразованный момент идёт на ведущие колёса. И на первичный, и на вторичный валы посажены шестерни, попарно находящиеся в зацеплении. Но на первичном шестерни закреплены жёстко, а на вторичном — свободно вращаются. В положении «нейтраль» все вторичные шестерни прокручиваются на валу свободно, то есть крутящий момент на колёса не поступает.

Перед включением передачи водитель выжимает сцепление, отсоединяя первичный вал от двигателя. Затем рычагом КПП через систему тяг на вторичном валу перемещаются специальные устройства — синхронизаторы. При подведении муфта синхронизатора жёстко блокирует на валу вторичную шестерню нужной передачи. После включения сцепления крутящий момент с заданным коэффициентом начинает передаваться на вторичный вал, а от него — на главную передачу и колёса. Для сокращения общей длины коробки вторичный вал часто делят на два, распределяя ведомые шестерни между ними.

Упрощённая схема работы 5-ступенчатой механической коробки передач.

Принцип действия роботизированных коробок передач абсолютно тот же. Единственное отличие в том, что смыканием/размыканием сцепления и выбором передач в «роботе» занимаются сервоприводы — актуаторы. Чаще всего это шаговый электромотор с редуктором и исполнительным механизмом. Но встречаются и гидравлические актуаторы.

Роботизированная КПП SensoDrive применяется на автомобилях марки Citroen.

Управляет актуаторами электронный блок. По команде на переключение первый сервопривод выжимает сцепление, второй перемещает синхронизаторы, включая нужную передачу. Затем первый плавно отпускает сцепление. Таким образом, педаль сцепления в салоне больше не нужна — при поступлении команды электроника всё сделает сама. В автоматическом режиме команда на смену передачи поступает от компьютера, учитывающего скорость движения, обороты двигателя, данные ESP, ABS и других систем. А в ручном — приказ на переключение отдаёт водитель при помощи селектора КПП или подрулевых лепестков.

Фирма Ricardo на примере «робота» Easytronic от модели Opel Corsa предложила заменить раздельные актуаторы для сцепления и выбора передачи одиночным электромагнитным актуатором. Благодаря этому уменьшились размеры и масса агрегата. И самое главное — механизм выбора передачи стал работать в восемь раз быстрее, а общий период разрыва потока мощности сократился до 0,35 с.

Вверху — серийный Easytronic, внизу — рисунок разработки Ricardo.

Проблема «робота» — отсутствие обратной связи по сцеплению. Человек чувствует момент смыкания дисков и может переключить скорость быстро и плавно. А электроника вынуждена перестраховываться: чтобы избежать рывков и сохранить сцепление, «робот» надолго разрывает поток мощности от двигателя к колёсам во время переключения. Получаются дискомфортные провалы на разгоне. Единственный способ достичь комфорта при переключениях — сократить их время. А это, увы, означает рост цены всей конструкции.

Пионером массового использования преселективных коробок стал концерн Volkswagen, использующий DSG (S tronic у Audi) как на переднеприводных, так и на полноприводных моделях с продольно и поперечно установленными двигателями. Аббревиатура DSG (Direct Shift Gearbox — коробка прямого включения) стала нарицательным для коробок с двумя сцеплениями — хотя на самом деле это просто товарный знак.

Революционным решением стала появившаяся в начале 80-х трансмиссия с двумя сцеплениями DCT (dual clutch transmission). Рассмотрим её работу на примере 6-ступенчатой коробки DSG концерна Volkswagen. У коробки два вторичных вала с расположенными на них ведомыми шестернями и синхронизаторами — как у шестиступенчатой «механики» Гольфа. Фокус в том, что первичных валов тоже два: они вставлены друг в друга по принципу матрёшки. Каждый из валов соединяется с двигателем через отдельное многодисковое сцепление. На внешнем первичном валу закреплены шестерни второй, четвёртой и шестой передач, на внутреннем — первой, третьей, пятой и заднего хода. Допустим, автомобиль начинает разгон с места. Включается первая передача (муфта блокирует ведомую шестерню первой передачи). Замыкается первое сцепление, и крутящий момент через внутренний первичный вал передаётся на колёса. Поехали! Но одновременно с включением первой передачи умная электроника прогнозирует последующее включение второй — и блокирует её вторичную шестерню. Именно поэтому такие коробки ещё называют преселективными. Таким образом, включены две передачи сразу, но заклинивания не происходит, — ведущая шестерня второй передачи находится на внешнем валу, сцепление которого пока разомкнуто.

Состояние DSG при движении на первой передаче. Муфтами блокированы шестерни 1-й и 2-й передач.

Когда машина достаточно разгонится и компьютер решит повысить передачу, размыкается первое сцепление и одновременно замыкается второе. Крутящий момент теперь идёт через внешний первичный вал и пару второй передачи. На внутреннем валу уже выбрана третья. При замедлении те же операции происходят в обратном порядке. Переход происходит практически без разрыва потока мощности и с фантастической скоростью. Серийная коробка Гольфа переключается за восемь миллисекунд. Сравните со 150 мс на Ferrari Enzo!

Состояние DSG после переключения на 2-ю передачу. 3-я передача ожидает своей очереди.

Коробки с двойным сцеплением экономичнее и быстрее традиционных механических, а также более комфортны, чем «автоматы». Главный их недостаток — высокая цена. Вторую проблему — неспособность передавать большой крутящий момент — решили с появлением DSG фирмы Ricardo на 1000-сильном купе Bugatti Veyron. Но пока удел большинства суперкаров — «роботы». Хотя, например, коробка Ferrari 599 GTB Fiorano — не чета опелевскому Изитронику: время переключения у суперробота исчисляется десятками миллисекунд.

Роботизированная коробка AMG Speedshift, устанавливаемая на новейший SL 63 AMG, представляет собой модифицированный мерседесовский «автомат» 7G-Tronic. Только крутящий момент вместо тяжёлого и инертного гидротрансформатора передаёт одинарное многодисковое «мокрое» сцепление. Благодаря применению сложных электрогидравлических актуаторов время переключения составляет 0,1 с.

Сегодня коробки DCT есть не только у Фольксвагена, но и у компаний BMW, Ford, Mitsubishi и FIAT. Преселективные коробки признали даже инженеры Porsche, которые используют в своих машинах только проверенные технологии. Аналитики прогнозируют, что в будущем наиболее распространёнными трансмиссиями станут DCT и вариаторы. А дни третьей педали, похоже, сочтены — скоро она исчезнет даже из самых драйверских спорткаров. Человечество выбирает то, что удобнее.

Авто с роботизированными коробками (РКПП): отличия от традиционных КПП

Коробка-робот представляет собой механическую трансмиссию, у которой функции выключения сцепления и переключения скоростей полностью автоматизированы. Все действия выполняются по команде электронного блока управления (ЭБУ), установленного непосредственно поверх корпуса основного агрегата.

Общее устройство

Конструктивно блок состоит из 2-х основных элементов: электронный узел (сервопривод) и гидравлическая система управления. Благодаря такой конструкции процесс переключения скоростей и сцепления происходит в автоматическом режиме, без участия водителя. Принцип действия коробки аналогичен работе механики (МКПП). Однако, роботом вместо человека управляют автоматика и гидравлика.

Основные отличия РКПП от автомата

Оба варианта трансмиссии предназначены для выполнения одной главной задачи – освобождение водителя от необходимости контролировать скоростной режим и подстраиваться под него посредством включения/переключения определенной передачи.

Конструктивно данные механизмы имеют существенные отличия, что отражается на обслуживании и эксплуатации агрегатов:

• В коробке-автомате одним из основных рабочих элементов является трансмиссионное масло. РКПП также использует масло, но только для смазки деталей. Расход у робота в несколько раз меньше, а периодичность замены – реже.
• Автомобиль, оснащенный роботизированной КП, обеспечивает более высокую разгонную динамику, а в процессе эксплуатации потребляет меньше топлива. Автомат гораздо тяжелее по массе и крупнее по габаритам, и эти параметры также влияют на скорость переключения передач (очевидные преимущества у робота).
• Езда на авто с АКПП более комфортна. Скорости включаются мягче, а коробка-робот не способна гасить резкие рывки.
• С РКПП при необходимости можно перейти на ручной режим управления. Но переключать передачи придется последовательно: с 4 на 3, с 3 на 2 и т. д. (перескакивать, например, с 4 сразу на 2 уже нельзя). На автомате в принципе нет такой возможности.
• Ремонтные работы и техническое обслуживание у робота проще и дешевле.
• АКПП считается более надежной и безотказной в эксплуатации.

Преимущества и недостатки робота

Плюсы РКПП:

1. Простая конструкция.
2. Экономичное обслуживание.
3. Уменьшенный расход топлива.
4. Более высокий коэффициент полезного действия.

Минусы в работе РКПП:
При переключении передач ощущаются рывки (особенно в момент начала движения).

1. В случае длительной остановки или отката автомобиля на подъеме требуется каждый раз переводить рычаг переключения передач в нейтральное положение.
2. Роботизированная коробка может повести себя непредсказуемо при езде в сложных дорожных условиях и повышенных эксплуатационных нагрузках.
3. Замедленное (эффект «задумчивости) переключение передач.

Подведем итог

В плане экономичности робот превосходит АКПП, а вот по уровню комфорта значительно уступает. Стоимость техобслуживания и ремонта у РКПП более выгодная, при этом параметры надежности и долговечности у коробок приблизительно одинаковые. В тяжелых дорожных условиях оба агрегата могут не справиться с возросшей нагрузкой и выйти из строя.

Коробка передач DSG с двойным сцеплением от Volkswagen

Появление коробки передач DSG от Volkswagen опередило время. Будучи одним из первопроходцев на автомобильном рынке, Volkswagen разработал коробку передач с двойным сцеплением ДСГ, рассчитанную на серийное производство. Коробка передач DSG с переключением без прерывания потока мощности делает вождение приятным, что обеспечивает динамичное ускорение по трассе без рывков.

Коробка передач DSG сочетает в себе сильные стороны автоматической и механической коробок передач, автоматически выбирая оптимальный режим трансмиссии. Эта коробка передач позволяет достичь значительной экономии топлива, так как всегда «выбирает» минимально затратный и в тоже время максимально эффективный по КПД режим работы силового агрегата. Воплощение идеальной эффективности: когда выходная мощность двигателя преобразуется непосредственно в скорость.

Главное достоинство DSG — плавное ускорение без прерывания потока мощности во время переключения передач. DSG обеспечивает прямое переключение передач, динамичное ускорение для поездок в спортивном стиле, а также пониженный расход топлива.

DSG от Volkswagen представляет собой 6- или 7-ступенчатую коробку передач для всех классов автомобилей, выпускаемых Volkswagen, и потому вызывает повышенный интерес покупателей.

Спортивная альтернатива механической КПП

По итогам проведенных драйв-тестов новая DSG Volkswagen столь же динамична, как и механическая коробка передач. Это становится ясно с первого взгляда на стрелку спидометра: только автомобиль с DSG может настолько плавно разгоняться до предельной скорости.

При таком ускорении водитель получает удовольствие от спортивного вождения, а плавное переключение передач повысит уровень комфорта. Кроме того, в повседневных ситуациях, например во время обгона, DSG повышает безопасность за счёт больших резервов мощности.

Коробка передач с двойным сухим сцеплением — это свобода выбора для любого стиля вождения автомобиля. DSG — это больше, чем простая автоматическая коробка передач. Она сочетает в себе преимущества автоматической и механической коробок передач. Это выражается в том, что водитель может сделать выбор дважды: сначала он выбирает режим работы ДСГ — нормальный или спортивный. Затем он делает выбор между автоматическим и ручным переключением передач.

Нормальный режим DSG

Роботизированная коробка передач словно «читает» мысли водителя. При включении рычага КПП в положение «D», «Движение», выбирается «нормальный режим» DSG. При этом в коробке уже выбраны нужные передачи, которые переключаются автоматически за доли секунды и без прерывания потока мощности. Это наилучший режим для комфортного управления автомобилем, поскольку передачи сменяются неощутимо и никаких дополнительных действий со стороны водителя не требуется.

Спортивный режим DSG

При переводе коробки передач в спортивный режим «S» («Sport») электронный блок управления удерживает низшие передачи. Переключения на повышенную передачу не происходит до тех пор, пока автомобиль не выйдет на более высокую скорость и двигатель не раскрутится.

Подбор передаточных чисел

Оптимальный момент переключения осуществляется благородя наилучшему подбору передаточных чисел. Точный подбор передаточных чисел позволяет добиться наилучших динамических характеристик трансмиссии. Блок управления коробки передач подбирает оптимальную точку переключения в зависимости от активированного режима, оборотов двигателя, скорости автомобиля и положения педали акселератора.

В результате можно избежать потерь мощности и повысить экономичность.

Снижение расхода топлива

Помня о своей ответственности перед покупателями, Volkswagen разработал инновационную коробку передач DSG, позволяющую экономить топливо и снижать количество вредных выбросов.

В сочетании с двигателем TSI коробка передач DSG снижает расход топлива на 22%, таким образом уменьшая выбросы CO2. Даже по сравнению с классической механической коробкой передач DSG обеспечивает существенную экономию топлива, которая достигает 10%.

Преимущества для автовладельцев

Конструктивные решения трансмиссии с двумя сцеплениями предлагаются и для автомобилей малого класса, и для представителей «высших» сегментов: 7-ступенчатая коробка DSG для двигателей с крутящим моментом до 250 Н/м больше подходит для автомобилей малого и среднего классов, например для Volkswagen Polo седан в комплектации GT, Volkswagen Passat B8, или Volkswagen Jetta в комплектациях Трендлайн и Хайлайн. 6-ступенчатая коробка DSG для двигателей с крутящим моментом до 350 Н·м соответствует ожиданиям покупателей, интересующихся автомобилями высших сегментов с более мощными двигателями, например, Volkswagen Tiguan 1.4TSI BlueMotion.

• Разработав DSG, Volkswagen обеспечил водителям, предпочитающим динамичный, спортивный стиль вождения, ускорение без прерывания потока мощности, причем переключение передач почти неощутимо.
• Коробка передач DSG, обеспечивающая снижение расход топлива и выбросы CO2, немаловажный фактор для тех, кто заботится об окружающей среде.
• Водители, которые много времени проводят за рулём, могут расслабляться за рулем свое автомобиля с DSG, наслаждаясь простотой управления.
• Новые высокотехнологичные разработки Volkswagen позволили добиться в ДСГ наилучшего сочетания рабочих преимуществ механической и автоматической коробок передач.

Что обеспечивает комфорт движения авто с DSG?

• Плавное ускорение;
• Непрерывный поток мощности;
• Дополнительные функции переключения передач;
• Большие резервы мощности;

Как коробка передач DSG повышает экономичность машины?

• Обеспечивая рациональное вождение, ДСГ снижает расход топлива, и способствует защите окружающей среды;
• ДСГ способствует использование всей выходной мощности двигателя, так как блок управления коробки передач подбирает оптимальный момент для переключения.

Строение коробки передач

Коробка передач автомобиля предназначена для изменения силы тяги на ведущих колесах, скорости движения, изменения направления движения автомобиля. Кроме того, коробка передач позволяет на длительное время отсоединять двигатель от трансмиссии при работе двигателя на остановившемся автомобиле или при движении накатом.

Требования, предъявляемые к коробке передач автомобиля:

• обеспечение высоких тягово-скоростных и топливно-экономических качеств автомобиля;

• легкость и удобство управления;

• высокий КПД;

• низкий уровень шума при работе;

• надежность;

• малые габаритные размеры.

В зависимости от характера изменения передаточного числа различают коробки передач ступенчатые, бесступенчатое и комбинированные. По характеру связи между ведущим и ведомым валами коробки передач делятся на механические, гидравлические, электрические и комбинированные. По способу управления — на автоматические и не автоматические. Ступенчатые коробки передач различают по числу передач переднего хода, по числу валов — на двух- и трехвальные.
В основном на автомобилях применяют ступенчатые коробки передач — двух- или трехвальные. Переключение передач осуществляется передвижением зубчатых колес или передвижением муфт синхронизаторов.

На автомобилях с классической компоновкой обычно применяют трехвальные коробки передач. Особенностью таких автомобилей является то, что почти всегда можно выделить передачу, на которой они проходят большую часть пути. Поэтому основным преимуществом трехвальных коробок передач является наличие в них так называемой «прямой» передачи, которая получается при непосредственном соединении ведущего и ведомого валов. Другим преимуществом трехвальных коробок передач является относительная

легкость получения большого передаточного числа на низшей (первой) передаче при малом межосевом расстоянии. Это объясняется тем, что передаточное число всех передач, кроме «прямой», у таких коробок передач образуется двумя последовательно работающими парами зубчатых колес, в отличие от одной пары в двухвальных коробках передач.

Двухвальные коробки передач автомобиля проще по конструкции, дешевле и имеют более высокий КПД (только на «прямой» передаче трехвальная коробка передач имеет более высокий КПД, чем двухвальная). Преимуществом двухвальных коробок передач является простота вывода крутящего момента на любую сторону (переднюю или заднюю или обе сразу), что в некоторых случаях, например при заднемоторных, переднеприводных и полноприводных конструкциях автомобилей, предоставляет большие компоновочные возможности.





Устройство четырех ступенчатой коробки передач автомобиля:

1 — подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущее зубчатое колесо привода спидометра; 4 — картер сцепления; 5 — полуосевое зубчатое колесо; 6 — сателлит; 7 — ось сателлитов; 8 — коробка дифференциала; 9 — регулировочная прокладка; 10, 12— синхронизаторы; 11 — упорные полукольца; 13 — игольчатый подшипник зубчатого колеса; 14 — вторичный вал; 15 — задняя крышка картера коробки передач; 16 — картер коробки передач; 17— первичный вал.

Устройство и работа многоступенчатой коробки передач КАМАЗ

Коробка передач МАЗ Устройство коробки передач автомобиля МАЗ

Основные признаки и причины неисправностей коробки передач автомобиля

Автоматическая коробка передач — Geartronic* | Коробка передач | Запуск двигателя и вождение | V40 2019

D: Положения при автоматическом переключении передач. +/–: Положения при ручном переключении передач. S: Режим Sport*.

В комбинированном приборе следующие обозначения указывают положение селектора передач: P, R, N, D, S*, 1, 2, 3 и т.д.

Положения передач

Автоматическая индикация передач – в комбинированном приборе справа (в каждый данный момент горит только один маркер – для текущего положения селектора передач).

Символ «S» для режима «Спорт» в активном состоянии ОРАНЖЕВЫЙ.

Стояночное положение – Р

Выбирайте P при пуске двигателя или на стоянке.

Для перемещения селектора передач из положения P в другое положение необходимо выжать педаль тормоза и установить ключ в положение II.

В положении P коробка передач механически заблокирована. Кроме того на стоянке следует приложить стояночный тормоз, см. Стояночный тормоз.

Примечание

Чтобы автомобиль можно было заблокировать и поставить на сигнализацию, селектор передач должен находиться в положении P.

Важно!

При выборе положения P автомобиль должен стоять на месте.

Предупреждение

Обязательно используйте стояночный тормоз при парковке на наклонной поверхности — переключения на нейтраль недостаточно, чтобы удержать автомобиль на месте в любых ситуациях.

R – Положение передачи заднего хода

Автомобиль должен стоять неподвижно, когда выбирается положение R.

N – Нейтральное положение

Ни одна из передач не включена, и можно пускать двигатель. Затяните стояночный тормоз, если автомобиль стоит неподвижно и селектор передач находится в положении N.

Для переключения селектора передач из положения N в другое положение необходимо, чтобы педаль тормоза была выжата, а ключ находился в положении II.

D – Положение движения

D – это нормальное положение для вождения. Повышение и понижение передачи происходит автоматически в зависимости от ускорения и скорости. Автомобиль должен стоять неподвижно при выборе положения D из положения R.

Geartronic – Положения передач в ручном режиме (+/-)

Автоматическая коробка передач Geartronic позволяет также водителю переключать передачи вручную. Когда педаль газа отпускается, происходит торможение двигателем.

При ручном переключении передач рычаг перемещается в сторону из положения D в крайнее положение «+/-«. Символ «+/-» комбинированном приборе меняет свой цвет с БЕЛОГО на ОРАНЖЕВЫЙ, и в окне показываются цифры 1, 2, 3 и т. д., которые соответствуют передаче, включенной в данный момент.

• Переместите рычаг вперед к + (плюс), чтобы переключиться на одну передачу вверх, и отпустите – рычаг возвращается в нейтральное положение между «+» и «–».

или

• Потяните рычаг назад к «–» (минус), чтобы переключиться на одну передачу вниз, и отпустите.

Положение ручного переключения передач «+/-» может выбираться в любое время во время движения.

Во избежание неравномерной работы и остановки двигателя Geartronic автоматически понижает передачу, если водитель позволяет скорости упасть ниже значения, допустимого для выбранной передачи.

Для возврата в автоматический режим движения:

• Переместите рычаг в крайнее положение D.

Примечание

Если в коробке передач предусмотрена программа Sport, ручное управление коробкой передач включается, только когда рычаг перемещается вперед или назад в положение «+/-«. При этом в комбинированном приборе символ S сменяется символом 1, 2, 3 и т. д., указывающим, какая скорость включена.

Лепестки*

В дополнение к ручному переключению передач с помощью селектора передач на рулевом колесе установлены т.н. «лепестки».

Для переключения передач с помощью этих лепестков их необходимо сначала активировать. Для этого переместите один из лепестков в сторону рулевого колеса – в комбинированном приборе обозначение «D» изменится на цифру, соответствующую действующей передаче.

Затем, чтобы переключиться на следующую передачу:

• Потяните одни из лепестков назад – к рулевому колесу – и отпустите.

Оба «лепестка» на рулевом колесе.

«—«: Выбор следующей более низкой передачи.

«+«: Выбор следующей более высокой передачи.

При каждом перемещении лепестка происходит переключение на одну передачу при условии, что обороты двигателя не превышают допустимых значений.

После каждого переключения передачи в комбинированном приборе изменяется цифра, отражающая включенную скорость.

Примечание

Автоматическое отключение

Если лепестки на рулевом колесе не используются, они отключаются через мгновение – при этом в комбинированном приборе изменяется обозначение: цифра, обозначающая включенную передачу, вновь изменяется на букву «D«.

Исключением является торможение двигателем – во время торможения двигателем лепестки продолжают действовать.

Отключение вручную

Лепестки на рулевом колесе можно также отключить вручную:

• Потяните оба лепестка в сторону рулевого колеса и удерживайте до тех пор, пока в комбинированном приборе цифра, указывающая активированную передачу, не изменится на «D«.

Лепестки можно также использовать, когда селектор передач находится в режиме Sport*, – в этом случае лепестки активированы постоянно и не отключаются.

Geartronic – Спортивный режим (S)

Спортивная программа придает автомобилю спортивный характер и допускает переключение передач на повышенных оборотах. При этом автомобиль реагирует быстрее на подачу газа. При активном вождении приоритет отдается вождению на низкой передаче с более поздним включением высокой передачи.

Чтобы активировать режим Sport:

• Переместите селектор передач из положения D в сторону в крайнее положение «+S–» – в комбинированном приборе символ D изменится на S.

Положение спортивного режима может выбираться в любое время во время движения.

Geartronic – Зимний режим

Трогаться с места на скользком дорожном покрытии легче, если 3-я передача включается вручную.

1. Выжмите педаль тормоза и переместите селектор передач из положения D в крайнее положение «+/–» – в комбинированном приборе символ D изменится на цифру 1.
2. Перейдите к 3-ей передаче, переместив рычаг вперед в сторону «+» (плюс) 2 раза – в комбинированном приборе обозначение 1 изменится на 3.
3. Отпустите тормоз и осторожно добавьте газ.

«Зимний режим» коробки передач позволяет автомобилю начать движение на более низких оборотах двигателя и с меньшим моментом на ведущих колесах.

Kickdown

При полностью выжатой педали акселератора (дальше обычного положения «полного газа») автоматически происходит немедленное понижение передачи, т.н. kickdown.

При отпускании педали акселератора из положения kickdown, происходит автоматическое повышение передачи.

Kickdown используется, когда требуется резкое ускорение, например, при обгоне.

Функция защиты

Для предотвращения резкого повышения оборотов двигателя в программе управления коробкой передач предусмотрена защита от понижения передач, которая препятствует функции kickdown.

Geartronic не допускает понижение передач/kickdown, которые приводят к такому резкому повышению частоты вращения, что двигатель может быть поврежден. Если водитель все же пытается провести такое понижение передач на высоких оборотах двигателя, то никаких изменений не происходит – сохраняется исходная передача.

В режиме kickdown автомобиль может переключиться сразу на одну или несколько ступеней вниз, что зависит от частоты вращения двигателя. В целях предупреждения повреждения двигателя автомобиль переключается на высокие передачи, когда достигается максимальная частота вращения двигателя.

Буксировка

Если требуется буксировка автомобиля – важную информацию см. в разделе Буксировка.

Как работают механические коробки передач | Как работает автомобиль

Двигатели внутреннего сгорания работают на высоких скоростях, поэтому необходимо уменьшить передачу, чтобы передать мощность на ведущие колеса, которые вращаются намного медленнее.

Коробка передач обеспечивает выбор шестерни для различных условий движения: старт с места, подъем на холм или круиз по ровной поверхности. Чем ниже передача, тем медленнее вращаются опорные колеса по отношению к двигатель скорость.

Коробка передач постоянного зацепления

Коробка передач вторая ступень в коробка передач система, после сцепление .Обычно он прикручивается к задней части двигатель , с схватить между ними.

Современные автомобили с МКПП передачи иметь четыре или пять скоростей переднего хода и одну заднюю, а также нейтральное положение.

Синхронизатор отключен

Шестерня свободно вращается на втулке, вращаемой за счет зацепления на промежуточном валу. Блок синхронизатора, соединенный шлицами с главным валом, лежит рядом.

Синхронизатор включен

Вилка перемещает синхронизатор в сторону выбранной передачи.Поверхности трения синхронизируют скорости вала, а синхронизатор и шестерня блокируются вместе.

Шестерня рычаг , управляемый водителем, соединен с рядом штоков переключения передач в верхней или боковой части коробки передач. Штоки переключения расположены параллельно валам, несущим шестерни.

Самая популярная конструкция — редуктор постоянного зацепления. Имеет три вала: Входной вал промежуточный вал и главный вал, которые обкатываются подшипники в кожухе коробки передач.

Также имеется вал, на котором вращается промежуточная шестерня задней передачи.

Двигатель приводит в движение первичный вал, который приводит в движение промежуточный вал. Промежуточный вал вращает шестерни на главном валу, но они вращаются свободно, пока не будут заблокированы с помощью синхронизирующего устройства, которое насажено на вал.

Это синхронизатор, который фактически приводится в действие водителем через тягу переключения с вилкой на нем, которая перемещает синхронизатор для включения передачи.

Запирающее кольцо, устройство задержки синхронизатора, является последним усовершенствованием современной коробки передач.Он предотвращает включение шестерни до тех пор, пока скорости вала не будут синхронизированы.

На некоторых автомобилях дополнительная передача, называемая перегрузка , подогнан. Он выше, чем высшая передача, и поэтому обеспечивает экономичное вождение на крейсерских скоростях.

Четырехступенчатая коробка передач с постоянным зацеплением

Передачи выбираются системой тяг и рычагов, управляемых рычагом переключения передач. Привод передается через первичный вал на промежуточный вал, а затем на главный вал, за исключением прямого привода — высшей передачи — когда первичный вал и главный вал заблокированы вместе.

Как работают передаточные числа

Нейтраль

Все шестерни, кроме необходимых для заднего хода, постоянно находятся в зацеплении. Шестерни выходного вала свободно вращаются вокруг него, а шестерни промежуточного вала зафиксированы. Привод не передается.

Первая передача

На первой передаче самая маленькая шестерня промежуточного вала (с наименьшим количеством зубцов) блокируется с ней, передавая привод через самую большую шестерню на главном валу, обеспечивая высокий крутящий момент и низкую скорость для запуска с места.

Вторая передача

На второй передаче разница в диаметрах шестерен на двух валах уменьшается, что приводит к увеличению скорости движения и меньшему увеличению крутящего момента. Соотношение идеально подходит для лазания по очень крутым холмам.

Четвертая передача

На четвертой передаче входной вал и главный вал заблокированы вместе, обеспечивая «прямой привод»: один оборот карданного вала на каждый оборот коленчатого вала.Нет увеличения крутящего момента.

Реверс

Для реверсирования промежуточная шестерня вставляется между шестернями на двух валах, заставляя главный вал реверсировать направление. Передача заднего хода обычно не синхронизирована.

Синхронизация шестерен

Устройство синхронизатора представляет собой кольцо с зубьями на внутренней стороне, установленное на зубчатом центр который насажен на вал.

Когда водитель выбирает передачу, соответствующая конусообразная трение поверхности на ступице и шестеренчатом передающем приводе, от поворотного механизма через ступицу к валу, синхронизируя скорости двух валов.

При дальнейшем перемещении рычага переключения передач кольцо перемещается вдоль ступицы на короткое расстояние до тех пор, пока его зубцы не зацепятся со скошенными зубцами упора на стороне шестерни, так что шлицевая ступица и шестерня заблокируются вместе.

Современные конструкции также включают в себя уплотнительное кольцо, расположенное между поверхностями трения. Кольцо сруба также имеет собачьи зубы; он сделан из более мягкого металла и более рыхлый соответствовать на валу, чем на ступице.

Запорное кольцо должно быть расположено точно сбоку от ступицы с помощью выступов или «пальцев», прежде чем его зубцы совпадут с зубцами на кольце.

За время, необходимое для определения своего местоположения, скорости валов были синхронизированы, так что водитель не мог вызвать столкновения зубьев, а синхронизатор считается «непревзойденным».

Как работает механическая коробка передач

Трансмиссия вашего автомобиля — один из самых важных элементов. Он соединяет двигатель с трансмиссией и определяет, сколько мощности вы используете в каждый момент времени. Однако для большинства людей остается загадкой, как это работает. Популярность автоматических трансмиссий уменьшила потребность в понимании того, как действует эта волшебная коробка под нашими ногами.Мы более чем готовы позволить компьютерам справиться с этим, чтобы мы могли сосредоточиться на другом (надеюсь, на самой дороге).

В Leith мы думаем, что можно многое сказать для понимания основных функций вашего автомобиля. Во многих случаях это может помочь вам лучше заботиться о своем автомобиле, что, надеюсь, означает, что он прослужит дольше. В этой серии мы научим вас основам работы трансмиссии. Сначала мы расскажем, как работает механическая трансмиссия, затем поговорим о том, как работают автоматические трансмиссии, и, наконец, сравним эти две, обсудив плюсы и минусы каждой.

Как работает механическая коробка передач?

Если вы управляли автомобилем с механической коробкой передач, или если вы ездили на автомобиле с механической коробкой передач, или если вы смотрели приличный боевик со сценой автомобильной погони (в фильмах никто не водит автоматику), то вы знать о педали сцепления и переключателе передач. Это два входа, с помощью которых водитель управляет механической коробкой передач, хотя, если говорить технически, рычаг переключения передач — единственная часть всей этой головоломки, которая управляется вручную (т.е. рукой).

Под всем этим скрывается сложный механизм — жужжащая совокупность валов и шестерен, которые каким-то образом преобразуются в поступательный (или обратный) импульс. Хотя схемы могут показаться пугающими, трансмиссия — обманчиво простая часть механизма. Все, что вам нужно сделать, это разбить его на основные компоненты.

Что такое сцепление?

Картер трансмиссии содержит три вала, взаимодействующих друг с другом.Один из них прикреплен к двигателю (входной вал), другой — к дифференциалу (выходному валу), а третий вал, часто называемый промежуточным валом или промежуточным валом, взаимодействует с двумя другими через систему шестерен. Когда ваш автомобиль включен, вал двигателя всегда вращается, даже когда он остановлен. Он должен продолжать движение, иначе двигатель не будет работать.

Изображение: HowStuffWorks.com

Когда вы нажимаете педаль сцепления, вы активируете фрикционную муфту, которая расположена между маховиком двигателя и входным валом.Муфта сцепления предназначена для отсоединения двигателя от трансмиссии. Пока педаль нажата, двигатель и трансмиссия продолжают вращаться, но вращаются независимо друг от друга, без передачи крутящего момента от двигателя на коробку передач. Это то, что позволяет вам переключать передачи. Без фрикционной муфты и средств, позволяющих разъединить эти две системы, все могло бы сломаться.

Поскольку в его работе используется трение, если вы держите машину достаточно долго, вам придется заменить сцепление.Это похоже на замену тормозных колодок, при которой фрикционные материалы просто изнашиваются со временем. Вы можете продлить срок службы сцепления, если у вас много практики с руководствами и вы сможете избежать резкого переключения передач и агрессивного вождения.

Что происходит, когда я перемещаю рычаг переключения передач?

Промежуточный вал и выходной вал взаимодействуют через систему блокирующих шестерен. Разница между ними в том, что шестерни на промежуточном валу зафиксированы и вращаются вместе с самим валом, в то время как шестерни на выходном валу не зафиксированы и свободно вращаются без проворачивания вала.Это позволяет автомобилю работать на нейтрали без движения вперед. Сами шестерни соединены в пары разных размеров, создавая разные передаточные числа. Точные передаточные числа различаются, но вы будете знать их чаще как первую передачу, вторую передачу и так далее.

Переключатель передач отвечает за физическое включение шестерен на выходном валу, фиксацию их на месте, чтобы они поворачивали вал и передавали крутящий момент на ведущие колеса. Вот где действительно полезны визуальные эффекты.

Изображение: Источник

При перемещении переключателя в положение задействуются вилки переключателя передач. Эти вилки, в свою очередь, соединены с серией кулачковых муфт (не путать с фрикционной муфтой), которые отвечают за приведение в действие каждой передачи.

Современные трансмиссии оснащены системами синхронизации, которые предотвращают царапание зубцов кулачковой муфты о шестерню, которая может вращаться с другой скоростью. Синхронизирующие кольца были разработаны, чтобы упростить управление механической коробкой передач и устранить ужасный скрежет, который обычно случался, когда зубья кулачковой муфты ударялись о зубчатые колеса.

Все это происходит в одно мгновение. Когда вы убираете ногу с педали сцепления, энергия может перемещаться от двигателя через трансмиссию к ведущим колесам, продвигая ваш автомобиль вперед. Когда двигатель приближается к пределу диапазона оборотов, вы переключаетесь на более высокое передаточное число, чтобы оставаться в наиболее эффективном диапазоне.

На этом мы завершаем наше объяснение механической коробки передач. Если вы в большей степени визуально обучаетесь (не волнуйтесь, мы тоже), мы встроили пару видео ниже, которые покажут вам все движущиеся части. Такие сайты, как HowStuffWorks, также отлично подходят для предоставления деталей и диаграмм.

В следующей части этой серии мы расскажем, как работают автоматические трансмиссии, и вернемся к последней части, когда мы будем сравнивать руководства и автоматику.

Если вы энтузиаст ручного управления, сообщите нам об этом, когда в следующий раз позвоните или посетите один из наших представительств. Каждый сотрудник Leith будет рад помочь вам сесть в любой автомобиль с механической коробкой передач, имеющийся у нас на складе.

Отличная визуализация, забавный акцент.

Фантастическое объяснение старой школы.

Наконец, представление из Лего. Потому что это круто.

Теги: Видео
Размещено в Учебники | Комментарии к записи Как работает механическая коробка передач

отключены

Что такое трансмиссия? Подробнее о трансмиссиях читайте здесь.

Мы предполагаем, что все автомобилисты в значительной степени знают, для чего используется коробка передач в автомобиле, но, вероятно, это далеко не тот, кто знает, как она работает на самом деле.Кроме того, существует множество различных видов и установок коробки передач. Прочтите здесь и узнайте, как работают шестерни.

Трансмиссия — основная часть вашего автомобиля. Он установлен непосредственно на двигателе и преобразует мощность сгорания двигателя в импульс, приводящий в движение колеса.

Коробка передач отвечает за эффективное вождение. Переключая передачи, вы обеспечиваете низкие обороты (обороты в минуту), чтобы двигатель не перегружался и расход топлива снижался.Трансмиссия отвечает за преобразование скорости и импульса в мощность, которая затем приводит в движение весь автомобиль, и ее главная цель — сделать двигатель максимально эффективным за счет снижения расхода топлива при максимальной мощности.

Другими словами, трансмиссия работает, передавая мощность, исходящую от двигателя, на колеса вдоль ведущего вала и оси, позволяя вам управлять автомобилем.

Все это достигается за счет использования передач и передаточных чисел, которые автоматически или вручную выбираются водителем.

В автомобиле с механической коробкой передач сцепление соединяет двигатель и трансмиссию, поэтому вы можете переключать передачи, нажимая на педаль сцепления. В автоматической коробке передач это происходит полностью автоматически.

В руководстве по обслуживанию вы можете увидеть, когда наступит время , чтобы заменить масло в коробке передач . Это неотъемлемая часть любого технического обслуживания автомобиля и обычно включается в сервисный осмотр . Даже мелочи могут серьезно повредить коробку передач.Так что, если вы заметили, что он ведет себя иначе, чем раньше, вам нужен механик, чтобы его осмотреть.

Вы, , подумываете отремонтировать трансмиссию самостоятельно, вот инструкция .

Если вы собираетесь купить автомобиль, было бы неплохо подумать, какую коробку передач вам следует выбрать — потому что это опция в некоторых классах автомобилей. В этой статье мы поможем вам начать работу, чтобы вы могли принять правильное решение. Мы также поможем вам получить представление о многих типах коробок передач, используемых в современных автомобилях, и о том, как они работают.

Механическая коробка передач и автоматическая коробка передач

В автомобиле с механической коробкой передач имеется 5 или 6 передач переднего хода и 1 передача заднего хода, между которыми водитель автомобиля переключает, в то время как автомобили с автоматической коробкой передач осуществляют необходимые переключения передач автоматически.

Британские автовладельцы традиционно использовали преимущественно механическую передачу. По оценкам механиков Autobutler, около 80% всего британского автопарка оснащено механической коробкой передач. Однако за последние 30 лет количество автомобилей с автоматической коробкой передач на дорогах значительно увеличилось.

В 1985 году только 5% британских автомобилей имели автоматическую коробку передач, в то время как сегодня 20% владеют автомобилями с автоматической коробкой передач. В 2017 году . 40% автомобилей, проданных на британский рынок, имели автоматическую коробку передач , поэтому британцы все больше привыкают к такой трансмиссии.

Преимущества вождения автомобиля с автоматической коробкой передач заключаются, конечно, в том, что вам совсем не нужно переключать передачи. Дело в комфорте. Особенно при движении в очередях невероятно приятно иметь автоматическую коробку передач, поэтому вам не нужно концентрироваться на переключении передач.

Однако, если вы покупаете автомобиль с механической коробкой передач, вам понравится ощущение контроля и сцепления с дорогой при переключении передач. Многим автовладельцам нравится управление механической коробкой передач. Кроме того, для некоторых автомобилей кажется, что механическая коробка передач дешевле в обслуживании в долгосрочной перспективе.

Автоматическая коробка передач — как это работает

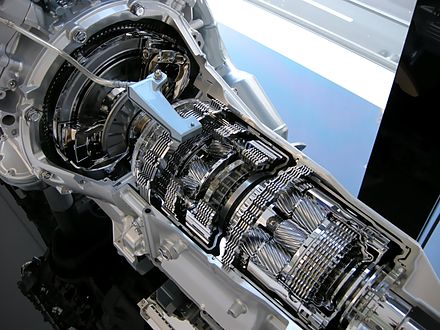

«Обычная» автоматическая коробка передач имеет электронное управление в коробке передач и работает от гидравлической системы.А поскольку коробка передач предназначена для переключения на новую передачу при изменении оборотов автомобиля, это также означает, что автоматическая коробка передач обеспечивает хорошую экономию топлива.

Как следует из названия, водителю автомобиля не нужно переключать передачи вручную. Наиболее распространенные настройки рычага переключения передач: P для парковки, R для заднего хода, N для нейтрали и D для движения.

Подробнее читайте в нашем блоге о , как водить машину с автоматической коробкой передач .

Автоматические коробки передач часто проектируются так, что в центре шестерен находится большое зубчатое колесо — «солнечные шестерни», которые передают мощность от двигателя. Вокруг зубчатого колеса расположено несколько маленьких шестерен, называемых планетарными шестернями (как планеты вокруг Солнца). Они имеют разные размеры, а также могут быть соединены между собой и разделены. А вокруг них находится еще одно большое зубчатое колесо, которое передает мощность от планетарных шестерен, а затем передает мощность на колеса. Переключение передач происходит плавным переходом между различными планетарными передачами, что делает вождение более плавным и тихим, чем при отключении и включении через сцепление с ручными передачами.

Многие автомобили, например, Ford имеет версию автоматической коробки передач под названием Power Shift. Он работает за счет того, что шестерни еще лучше реагируют на давление на акселератор и, следовательно, получают лучшее сцепление с дорогой — поэтому, если вы сильно наступите на спидер, автомобиль сможет ускоряться относительно лучше и быстрее.

Кроме того, на рынке имеется коробка передач CVT (Continuous Variable Transmission). Он отличается наличием одной цепи или ремня, который регулируется между двумя барабанами, в зависимости от скорости и числа оборотов.Таким образом, в этой автоматической коробке передач переход происходит еще более плавно, чем в коробке передач с шестернями и валами.

Важно помнить о регулярном обслуживании полностью автоматической трансмиссии автомобиля. Это связано с тем, что коробка передач более подвержена прямым повреждениям и износу с течением времени, чем механические коробки передач, где сцепление и более подвержено износу. Для проведения сервисного осмотра полностью автоматическую коробку передач необходимо очистить от отложений и других загрязняющих примесей, содержащихся в трансмиссионном масле.

Полуавтоматическая коробка передач

В полуавтоматической коробке передач сцепление по-прежнему является частью трансмиссии (но не педалью сцепления), а компьютер автоматически поддерживает переключение передач.

Принцип работы полуавтоматической коробки передач на практике сильно различается от машины к машине. В некоторых автомобилях вы вообще ничего не делаете при переключении передач и можете позволить двигателю и электронике делать всю работу за вас.

В других случаях вам нужно «сказать» двигателю, когда вы хотите увеличить или уменьшить передачу.Вы нажимаете рычаг переключения передач в нужном вам направлении, а затем электроника переключает передачи за вас. Фактическое изменение произведено в так называемом «приводе ».

Наконец, другие автомобили дают вам возможность самостоятельно выбирать, хотите ли вы полностью освободить руки или использовать рычаг переключения передач для переключения передач.

С финансовой точки зрения покупка автомобиля с полуавтоматической трансмиссией может быть выгодной, поскольку в долгосрочной перспективе она требует меньшего обслуживания. Если что-то сломается в полностью автоматической коробке передач, механику придется полностью залезть в коробку передач, чтобы отремонтировать ее, а это может быть дорогостоящим. С полуавтоматическими коробками передач у вас есть сцепление, которое в большей степени подвержено износу, чем коробка передач, и сцепление несколько дешевле ремонтировать, чем коробка передач.

Наиболее часто полуавтоматическими коробками передач оснащаются: Peugeot , Citroën , Volkswagen , Audi , Škoda и Seat . Конечно, каждая марка может разработать коробку передач по-своему, но это типичные автомобильные марки, использующие полуавтоматическую систему.

Коробка передач DSG

Коробка передач DSG представляет собой смесь механической и автоматической коробки передач, поскольку в автомобиле есть сцепление. В этом отличие от других полностью автоматических коробок передач. Педали сцепления нет, но функция сцепления сохраняется в двойном сцеплении, что обеспечивает легкое и быстрое переключение передач.

Эта коробка передач чаще всего используется в автомобилях Audi, Škoda и Volkswagen и, следовательно, в целом в большем немецком автопарке.

Некоторые проблемы с коробкой передач DSG заключаются в том, что нужно быть внимательнее при ее обслуживании.Если вы не получите обслуживание коробки передач DSG и убедитесь, что в заменено масло коробки передач и масляный фильтр , это может длиться относительно короткое время по сравнению с механическими коробками передач. Желательно, чтобы у был сервисный осмотр на каждые 38000 миль пройденного пути, потому что шестерни в коробке передач могут быть затронуты пылью и отложениями, связанными с износом.

Секвентальная коробка передач

В некоторых автомобилях также есть секвентальная коробка передач, где, как следует из названия, вы должны переключать каждую передачу независимо от того, повышаете вы или понижаете передачу.Таким образом, вы переключаете передачи последовательно на паре зубчатых колес, и, в отличие от механической коробки передач, вы можете переключаться только на передачу, которая идет до или после текущей. Это потому, что шестерни расположены «на одной линии», в отличие от формата H, который вы знаете по механической коробке передач. Наконец, преимущество состоит в том, что вы можете быстрее переключаться между передачами и быстрее ускоряться, поэтому секвентальная коробка передач используется во многих гоночных автомобилях.

Активное управление переключением передач

Недавно Hyundai разработала улучшенную версию трансмиссии в гибридных автомобилях.Особенность гибридного автомобиля в том, что в нем есть как бензиновый, так и электродвигатель. Большим преимуществом этого автомобиля является то, что он использует электродвигатель в то время, когда у обычных бензиновых автомобилей самый высокий расход топлива, особенно при запуске и ускорении.

Другими словами: при максимальном расходе топлива гибридный автомобиль использует электродвигатель. Это дает действительно хорошую экономию топлива, а также благоприятно сказывается на окружающей среде.

Однако технология Active Shift Control делает еще больше для экономии топлива, переключения передач и долговечности коробки передач.При этом ускорение налаживается.

Это выполняется системой ASC, также известной как Precise Shift Control, которая оптимизирует импульс и передачу мощности на колеса за счет оптимизации скорости переключения передач. Это достигается за счет датчика в электродвигателе, определяющего обороты в коробке передач, который затем синхронизируется с электродвигателем. Затем этот сработает при переключении передач. Таким образом, потери энергии сокращаются до 30% за счет более плавного переключения передач, когда электродвигатель поддерживает высокие обороты автомобиля на протяжении всей смены.Время переключения передач сокращено с 500 миллисекунд до 350 миллисекунд, а трение в коробке передач меньше, что увеличивает долговечность.

Технология сначала внедряется в гибридных автомобилях Hyundai, а затем и в известных моделях Kia.

Все о редукторах / трансмиссиях

Как работает коробка передач (трансмиссия)? Что такое передаточное число?

Принцип работы коробки передач:

Коробка передач — это комплект, состоящий из различных шестерен, синхронизирующих втулок и механизма переключения передач, помещенных в металлический корпус.Металлический корпус, обычно изготовленный из литого алюминия / чугуна, вмещает в себя все шестерни. Коробка передач является частью системы «трансмиссии», поскольку шестерни играют важную роль в передаче мощности двигателя на колеса.

Схема 5-ступенчатой ​​коробки передач

Что такое трансмиссия?

Все компоненты трансмиссии, которые помогают передавать мощность двигателя на колеса, являются частью системы «Трансмиссия». Неотъемлемой частью которой является коробка передач. Эти компоненты включают сцепление, коробку передач, муфты, карданный вал, полуоси и дифференциал.В общем, термин «трансмиссия» обычно относится к коробке передач автомобиля. Некоторые конструкции автомобилей объединяют коробку передач и дифференциал в единый блок, называемый «трансмиссией» или «трансмиссией».

Какое передаточное число?

Передаточное число — это соотношение между входной и выходной шестернями. Ведущая шестерня и ведомые шестерни в коробке передач определяют передаточные числа. Входные шестерни получают привод от двигателя, и они вращают выходные шестерни, которые, в свою очередь, приводят в движение колеса. Отношение числа оборотов выходной шестерни к числу оборотов входной шестерни называется передаточным числом.

Передаточное число также можно получить по следующей формуле:

Передаточное число = число зубьев ведомой шестерни / число. зубьев входной шестерни

Например, если нет. шестерен на входной (ведущей) передаче = 30, № шестерен выходной (ведомой) шестерни = 105

Тогда передаточное число = 105/30 = 3,5: 1, потому что для поворота выходной (ведомой) шестерни на 1 оборот необходимо повернуть входную (ведущую) шестерню на 3,5 оборота.

Диаграмма передаточного числа

Типовая диаграмма передаточных чисел в коробке передач MUV:

Ниже приводится диаграмма передаточного числа редуктора MUV.

Шестерня	Коэффициент
1 st шестерня	3.78: 1
2 nd шестерня	2.20: 1
3 ряд шестерня	1.42: 1
4 -я шестерня	1: 1
5 -я шестерня (повышающая передача)	0.83: 1

Передаточные числа варьируются от автомобиля к автомобилю. В грузовых автомобилях передаточные числа обычно выше, чем в легковых автомобилях, поскольку они должны нести тяжелые грузы.

Как работает коробка передач?

Коробка передач содержит шестерни разных размеров. Это происходит главным образом из-за различных требований транспортного средства к крутящему моменту, необходимому на колесах, в зависимости от дороги, местности и нагрузки. Например, если автомобиль поднимается по склону, ему требуется более высокий крутящий момент, чем при движении по прямой дороге.

Первая передача является самой большой в коробке передач и обеспечивает максимальный выходной крутящий момент при минимальной скорости. Следовательно, он используется при подъеме на склоны. Все шестерни между 1 ^st и последней передачей различаются по размеру с уменьшающимся передаточным отношением. Таким образом, он обеспечивает различную комбинацию тягового усилия и скорости. Таким образом, автомобиль мог двигаться плавно, не теряя при этом ускорения. Коробка передач в основном улучшает управляемость автомобиля в любых условиях.

Что такое овердрайв?

Напротив, последняя передача или высшая передача, иногда повышающая передача, являются наименьшими по размеру. Однако он обеспечивает минимальную тягу, но максимальную скорость. Коробка передач с повышающей передачей означает, что ее выходная мощность выше, чем ее вход, который подключается к двигателю. Другими словами, повышающая передача вращается быстрее, чем частота вращения двигателя. Таким образом, он обеспечивает более высокую скорость и лучшую эффективность, поскольку двигатель работает на более низких оборотах по сравнению со скоростью автомобиля.

В некоторых усовершенствованных конструкциях имеется более одной шестерни повышенной передачи, обычно две.Таким образом, Dual Overdrive (также известный как «Double Top») обеспечивает еще более высокую скорость и лучшую эффективность в автомобиле.

Работа коробки передач:

Как правило, в обычной коробке передач имеется два набора шестерен — входная и выходная. Входные шестерни закреплены на промежуточном валу, что делает его единым блоком. Он приводит в движение отдельные шестерни на главном валу, которые свободно вращаются на подшипниках. Таким образом, коробка передач передает привод на колеса в зависимости от шестерни, которая входит в зацепление с главным валом.Когда вы толкаете втулку переключателя к желаемой передаче, эта шестерня фиксируется на главном валу и вращает его. Таким образом, главный вал вращается со скоростью включенной передачи и обеспечивает выходную мощность в соответствии с передаточным числом включенной передачи.

Схема работы первой передачи

Коробка передач: скорость против тяги

Вам нужна как скорость, так и тяга при вождении автомобиля. Шестерни в коробке передач помогают выбрать любую из них в зависимости от условий движения. Низшая передача, т.е., 2-я и 1-я передачи дадут вам наибольшее сцепление с дорогой, а более высокие передачи, то есть 5-я и 6-я (если есть), дадут вам максимальную скорость. Количество передач в коробке передач обеспечивает идеальное сочетание тяги и скорости. Таким образом, это помогает водителю / гонщику выбрать наиболее подходящую комбинацию для постоянного повышения эффективности. Следовательно, выбор правильной передачи в соответствии с дорожными условиями и условиями нагрузки очень важен. С короткой передачей вы получаете лучшее ускорение или прием, в то время как высокая передача дает вам более высокую максимальную скорость.

Типы коробки передач:

В целом автомобильная коробка передач в основном подразделяется на четыре категории:

1. Механическая — до 6 передач переднего хода в автомобиле и до 13 передач переднего хода в грузовике
2. Полностью автоматическая коробка передач — до 9 скоростей
3. Бесступенчатая трансмиссия — вариатор
4. Автоматическая механическая коробка передач (AMT) — до 5 скоростей.
5. Трансмиссия с двойным сцеплением

Согласно механизму переключения, производители классифицируют автомобильные трансмиссии еще на три категории:

1. Раздвижная сетка — обычно используется в двухколесных транспортных средствах / велосипедах
2. Постоянная сетка — обычно используется в грузовиках старого поколения
3. Синхронизирующая сетка — используется в легковых и грузовых автомобилях нового поколения

Согласно расположению механизма переключения:

1. Column Shift — Рычаг переключения передач, установленный на рулевой колонке, управляется вручную.
2. Напольное переключение — Рычаг переключения передач, установленный на полу, управляется вручную
3. Подрулевые переключатели — Механизмы переключения передач, установленные на рулевом колесе, управляются пальцами.

Eaton и ZF — одни из известных мировых производителей коробок передач.

Для получения дополнительной информации о коробках передач нового поколения щелкните здесь.

Посмотрите, как работает коробка передач:

Подробнее: Как крутящий момент помогает повысить эффективность автомобиля? >>

О CarBikeTech

CarBikeTech — это технический блог.Его члены имеют опыт работы в автомобильной сфере более 20 лет. CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

4 типа автомобильных трансмиссий (и как они работают)

Источник: iStock

Когда ваш дед был ребенком, у каждой машины было по три педали, и обучение работе со сцеплением было обрядом посвящения. Однако сегодня существует беспрецедентное количество коробок передач, у каждой из которых есть свои плюсы и минусы.Выяснить, что означают все аббревиатуры и загадочные описания, может быть непросто, но функции этих очень сложных механических чудес на самом деле довольно просты. Давайте откроем картер трансмиссии и посмотрим, что делает каждый тип трансмиссии уникальным.

1. Коробка передач Ручка ручного переключения передач | Thinkstock

Самый простой и старый тип трансмиссии, который до сих пор используется, — это надежное руководство. В этой коробке передач используется фрикционная муфта, регулируемая ногой водителя, для передачи энергии вращения двигателя на входной вал трансмиссии.Отсюда фиксированный набор передач включается с помощью синхронизатора и вилки переключения передач, соединенной с переключателем, управляемым правой рукой водителя (или левой, в некоторых странах).

За прошедшие годы он получил множество названий — ручной, ручной, стандартный, трех, четырех, пяти или шести скоростей — но как бы вы его ни называли, нельзя отрицать, что надежное руководство является вымирающим видом, по крайней мере В США все меньше и меньше новых моделей автомобилей предлагают рядные коробки передач, и все больший процент водителей, кажется, не знает, как ими пользоваться.

Несмотря на мрачные перспективы на будущее, у руководства есть много преимуществ перед более новыми и более сложными вариантами. Простота рычага переключения передач означает, что ему реже потребуется дорогостоящий ремонт, чем любой другой тип трансмиссии, а если у него действительно есть проблема, он, вероятно, будет дешевле и легче исправить.

На протяжении десятилетий стандарт был единственным выбором, когда дело касалось характеристик, и практически каждый гоночный и спортивный автомобиль на планете был оборудован им. В последние годы, однако, механическая коробка передач была вытеснена коробкой передач с двойным сцеплением или полуавтоматической трансмиссией в большинстве высокопроизводительных автомобилей.Тем не менее, он по-прежнему предлагает лучшие характеристики, чем большинство автоматических коробок передач и практически все трансмиссии CVT. И экономия топлива — похожая история. Вплоть до недавнего времени водители, которые предпочитали переключать собственные передачи, экономили топливо явно лучше, чем те, кто этого не делал. Автоматика с ее постоянно увеличивающимся числом передач существенно сократила разрыв.

Помимо присущей ему простоты, производительности и экономии топлива, пожалуй, наиболее убедительным аргументом в пользу почтенного рычага переключения передач является само удовольствие от вождения.Для настоящих энтузиастов вождения ничто не может сравниться с ощущением идеально рассчитанного переключения передач на старом добром руководстве.

2. Коробка автомат Автоматический селектор передач | iStock

Вездесущая автоматическая коробка передач на сегодняшний день является наиболее распространенной трансмиссией на дорогах. Он использует очень сложный преобразователь крутящего момента для передачи энергии вращения двигателя, в то время как переключение передач контролируется компьютером транспортного средства и осуществляется с помощью планетарного ряда и ряда сцеплений и тормозов.

Хотя закулисное действие довольно сложно, все, что нужно сделать водителю, — это выбрать один из знакомых вариантов P-R-N-D-L на селекторе передач. Преимущество, конечно же, в упрощенном вождении и плавном обучении. Компромисс для простоты вождения — механическая сложность, которая делает автомат более склонным к сбоям и более дорогим для ремонта.

Хотя большинство автоматических коробок передач не могут сравниться с механической коробкой передач по производительности или экономии топлива, современные модели намного ближе, чем предыдущие поколения.Некоторые автомобили последних моделей оснащены трансмиссиями с восемью или даже девятью передачами переднего хода.

3. Бесступенчатая коробка передач (CVT) CVT использует конусы и ленты для создания различных уровней натяжения | Nissan

CVT предлагает те же впечатления от вождения, что и автоматический, но работает с использованием совершенно другого механизма. Фактически, вариатор вообще не имеет шестерен — вместо этого он использует систему ремней и шкивов для создания бесконечного диапазона передаточных чисел.Компьютер автомобиля решает, как отрегулировать шкивы, чтобы создать оптимальное передаточное число для конкретной дорожной ситуации. Это создает главное преимущество вариатора: экономию топлива. Ни один другой тип трансмиссии не может предложить больше MPG, чем вариатор (пока).

Поскольку они не такие сложные, как автоматика, вариаторы менее подвержены поломкам и дорогостоящему ремонту (хотя и не так сильно, как руководства). Их самый большой недостаток может быть субъективным — впечатления от вождения. Поскольку нет переключения передач, только плавное и плавное ускорение, вариатор может оставить у истинного энтузиаста вождения ощущение, будто он или она управляет устройством, а не водит машину.

4. Полуавтоматические трансмиссии и коробки передач с двойным сцеплением Подрулевой переключатель | iStock

Думайте об этом как о гибриде между полностью автоматической и механической коробкой передач. В полуавтоматической трансмиссии механическая схема аналогична обычной, но для переключения передач используется система пневматики и приводов. В коробке передач с двойным сцеплением (DCT) есть отдельные муфты как для нечетной, так и для четной передачи, что обеспечивает невероятно быстрое переключение. Эти коробки передач обычно могут работать в полностью автоматическом режиме или переключаться вручную с помощью подрулевых переключателей на рулевом колесе.

Полуавтоматическая трансмиссия и трансмиссия DCT

обеспечивают высочайшую производительность с невероятно быстрым переключением передач, с которым не может сравниться чисто механическая коробка передач. В настоящее время эти коробки передач в основном используются на гоночных и спортивных автомобилях высокого класса, поэтому они довольно дороги. Этот недостаток усугубляется их чрезвычайной сложностью, что приводит к более частому и дорогостоящему ремонту.

Нравится классика? Где-то всегда бывает четверг с возвратом.

Коробка передач — это коробка передач?

Что такое коробка передач и ее функции?

Как только мы это узнаем, мы сможем лучше понять разницу между коробкой передач и трансмиссией.Когда речь идет о коробке передач и ее компонентах, это может сбить с толку любого. Дизайнеры, инженеры и производители используют множество терминов, когда говорят о чем-то, что часто является одним и тем же.

Коробка передач — это термин, который часто используется как синонимы двух терминов: редуктор или редуктор. Тем не менее, они часто имеют несколько иное расположение шестерен. Самое примитивное определение коробки передач — это коробка, содержащая зубчатую передачу, или механический компонент, или блок, который состоит из последовательности интегрированных шестерен.«Коробку» часто называют жилищем.

Коробка передач может быть у многих вещей, и ее назначение одно и то же. В этой статье, поскольку она «ориентирована» на автомобильную промышленность, для повышения мощности используется современная коробка передач. крутящий момент, поскольку скорость выходного вала первичного двигателя, также называемого коленчатым валом, равна уменьшенный.

Итак, что все это значит? Выходной вал коробка передач вращается медленнее, чем входной вал, и это снижение скорости дает автомобилю Преимущество механически за счет увеличения крутящего момента.

Где используется коробка передач?

В автомобиле коробка передач является второй трансмиссией. ступень, после сцепления и прикручивается к задней части двигателя. Сцепление находится между коробкой передач и трансмиссией. Автомобиль с ручным переключением сегодня — это 4-ступенчатая или 5-ступенчатая передача вперед, 1 передача заднего хода и одна нейтральная передача.

Проблемы с трансмиссией, коробкой передач или сцеплением связаны? И да и нет. Когда коробка передач выходит из строя, это может увеличить нагрузку на сцепление. и, наоборот, из-за плохого сцепления коробка передач может выйти из строя.Если один или оба выходят из строя и ремонт или замена производится быстро, можно поставить больше нагрузка на трансмиссию.

Вот семь индикаторов, которые могут подсказать вам трансмиссия проверена:

• Хрип и нытье Шумы
• Реакция на переключение передач Недостатки
• Запах гари
• Утечка жидкости
• Шлифование шестерен
• Издает шум при работе Нейтраль
• Коробка передач жесткая

Что бывают разные типы коробок передач?

Мы рассмотрим пять различных типов коробок передач:

• Руководство — Мы обнаружили, что коробка передач с ручным переключением передач требует сцепления, чтобы отсоединить коробку передач от двигателя.При переключении передач водитель должен нажать на сцепление.
• Автоматическая — Эта коробка передач позволяет водителю просто переходить от парковки к движению или от заднего хода к движению, не нажимая на сцепление. У этой коробки передач разные передаточные числа, что дает двигателю большую мощность.
• Бесступенчатая трансмиссия — То же, что и автоматическая коробка передач, за исключением того, что у нее нет фиксированных передаточных чисел. Между двумя шкивами находится стальной приводной ремень, который влияет на различные передаточные числа, регулируя их диаметр в зависимости от диапазона скорости.
• Автоматическая ручная, полуавтоматическая — A другой тип автоматической коробки передач, кроме гидротрансформатора. Для переключения передач требуется муфта.
• Двойное сцепление — Эта коробка передач также упоминается как DSG, PDK, Power-shift и другие названия, что означает наличие 2-х сцеплений. Каждое сцепление отвечает за передачи с четными или нечетными номерами.

Что есть 4 типа шестерен?

В автомобиле есть четыре класса типов передач, и каждый этих классов имеет несколько шестеренок:

• Параллельные оси: зубчатая рейка, косозубая шестерня, внутренняя шестерня, прямозубая шестерня
• Пересекающиеся оси: угловая шестерня, спирально-коническая шестерня, прямая коническая шестерня
• Непараллельные / непересекающиеся оси: винтовая передача, червяк, червячная шестерня
• Прочее: шестерня Муфта, эвольвентный шлицевой вал и втулка, собачка и трещотка

Какой тип коробки передач лучше и почему?

Мы знаем, что коробка передач расположена в задней части трансмиссии, которая представляет собой систему шестерен внутри себя, которая передает мощность двигателя на колеса и заставляет автомобиль двигаться.Трансмиссия является посредником, а коробка передач — помощником трансмиссии.

Когда-то, если вы спросили кого-нибудь, какая передача (коробка передач) была лучшей, они бы сказали вам ручную коробку передач. Автомобиль с механической коробкой передач дает водителю больше контроля над мощностью. Сегодня тем не менее, автоматическая трансмиссия заменила популярность, которая раньше есть только четыре передачи: Park, Reverse, Neutral и Drive. Автоматический трансмиссии теперь имеют пять, шесть и даже семь передач.

КПД коробки передач — это не то, о чем обычный водитель даже догадывается значит, когда речь идет об их машине. Но для автолюбителей, автогонщиков, это очень много значит для них в плане мощности на взлете.

Коробка передач с наибольшим КПД в системе связана между Helical и Spur, обе из которых имеют выходную мощность от 94% до 98. Выходная мощность — это частота вращения коробки передач и нагрузка крутящего момента, которая дает водителю желаемый КПД. Позвоните нам сегодня по телефону 310 672-8131 для ремонта трансмиссии в Инглвуде, Калифорния.

Что такое трансмиссия в автомобиле?

Автомобиль состоит из множества частей, и современный двигатель внутреннего сгорания работает так красиво, как только благодаря синхронизированному и сложному набору компонентов. Трансмиссия — одна из самых важных частей типичного автомобильного двигателя. Давайте разберемся, что такое трансмиссия и что она делает каждый раз, когда вы нажимаете на педаль газа.

Трансмиссия автомобиля: обзор

Проще говоря, трансмиссия автомобиля — это коробка передач автомобиля .Это примерно аналогично системе переключения передач и цепи, которую используют велосипеды.

Эти компоненты всегда устанавливаются прямо на двигателе, так что прикрепленный к ним ремень и зубчатая передача могут эффективно преобразовывать мощность сгорания, производимую двигателем, в физический импульс.

Вспомните, как работает двигатель автомобиля:

• Топливо (бензин) воспламеняется в камере сгорания двигателя вашего автомобиля.
• Когда топливо воспламеняется, расширяющийся газ и тепло от миниатюрного взрыва толкают множество поршней внутри цилиндров вашего двигателя.
• Когда поршни толкаются, они перемещаются вверх и вниз, и вращают коленчатый вал вашего двигателя.
• Коленчатый вал затем поворачивает ведущие колеса вашего автомобиля. Благодаря этому механизму энергия взрыва превращается в механическую.

Итак, где в игру вступает трансмиссия? В вакууме (без трансмиссии) взрывная мощность, производимая типичным автомобильным двигателем внутреннего сгорания, была бы просто слишком высокой для запуска или остановки вашего автомобиля или если вам нужно было двигаться относительно медленно.

Типичная трансмиссия автомобиля состоит из пяти-шести зубчатых передач и ряда зубчатых передач (по сути, ремней или цепей, которые проходят по внешней стороне двух или более шестерен), что позволяет водителю контролировать, сколько мощности передается автомобиль без изменения скорости работы двигателя.

Другими словами, автомобильная трансмиссия помогает гарантировать, что ваш двигатель вращается с правильной скоростью , не двигаясь слишком быстро или слишком медленно в соответствии с вашими потребностями.Это также гарантирует, что ваши колеса получат правильную мощность. Без трансмиссии любой автомобиль было бы трудно заводить и останавливать, и он был бы совершенно ненадежным.

Что делает трансмиссия ?

Коробки передач необходимы любому автомобилю, чтобы двигатель не разрушился. Без коробки передач автомобильные двигатели вращались бы слишком быстро для устойчивости конструкции, а это означало бы, что большинство двигателей разлетелось бы на куски или перегрелось бы.Более того, любой автомобиль без трансмиссии не смог бы использовать скорость двигателя, ограничивая его максимальную скорость.

Трансмиссия переключает передачи в зависимости от скорости автомобиля и нажатия педали акселератора (т. Е. От того, насколько сильно вы нажимаете педаль автомобиля), так что обороты двигателя или «обороты в минуту» поддерживаются на должном низком уровне. Это дает два преимущества:

• Снижение расхода топлива.
• Поворотные механизмы не перегружают ваш двигатель.

Кроме того, трансмиссия позволяет при необходимости использовать энергию двигателя вашего автомобиля.Когда вы едете медленно, вы можете оставаться на пониженной передаче и не повредить двигатель. Когда вам нужно двигаться быстрее, вы можете переключиться на более высокий уровень. Таким образом трансмиссия позволяет использовать больше мощности вашего автомобиля, быстрее вращая колеса.

Механическая коробка передач вместо автоматической

Современные автомобильные трансмиссии бывают двух типов: механическая и автоматическая .

Механические коробки передач не входят в стандартную комплектацию современных автомобилей, так как автоматические коробки передач работают точно так же, но имеют меньшую частоту ошибок.Поскольку водителям не требуется переключать передачи при изменении скорости или адаптации к дорожным условиям, они могут сосредоточиться на вождении в одиночку, а машины переключают передачи автоматически и плавно.

Как работает трансмиссия автомобиля?

Независимо от того, есть ли у вашего автомобиля механическая или автоматическая коробка передач, все автомобильные коробки передач работают по сути одинаково. Единственная разница заключается в том, должен ли водитель вручную нажимать на сцепление, чтобы отсоединить двигатель и трансмиссию и перевести автомобиль на новый уровень передачи.

• Рычаг переключения передач выбирает и перемещает шестерни для соединения друг с другом. Водитель управляет рычагом переключения передач с помощью рычага сцепления / педали (если ручной). В противном случае это выполняется автоматически.
• При включении сцепление или рычаг переключения передач перемещает «воротниковые» диски (также называемые дисками сцепления) на место для соединения с более крупными шестернями, которые, в свою очередь, связаны с дифференциалом вашего автомобиля.
• Когда рычаг переключения передач перемещается, разные шестерни могут включаться в разное время.Это изменяет набор шестерен и передаточное число, передаваемое от двигателя к колесам.

Вы когда-нибудь задумывались, почему двигатель вашего автомобиля может издавать ужасный звук, если вы неправильно включаете сцепление? Дело не в том, что зубья шестерни несовместимы, как это принято считать.

В современных трансмиссиях зубья шестерни расположены так, чтобы всегда полностью входить в зацепление — даже шестерни, которые технически не находятся в зацеплении (состояние, называемое «свободным ходом»).

Вместо этого, этот ужасный скрежет возникает, когда «собачьи зубцы» (соединительные выемки) пластины воротника не совпадают с правильными отверстиями на боковой стороне шестерни трансмиссии.

Механическая коробка передач

В механической коробке передач сцепление должно быть включено так, чтобы буртик полностью отсоединялся от шестерен трансмиссии. Вот почему при включении механической коробки передач и переключении с одной передачи на другую может показаться, что автомобиль отстает или прыгает.

Затем необходимо повернуть сцепление так, чтобы пластина с буртиком точно совпала с шестернями трансмиссии, которые вы хотите выбрать. Если все сделано правильно, ваша машина сразу же начнет движение на выбранной вами передаче.

Автоматическая коробка передач

Автоматическая коробка передач также оснащена автоматическим сцеплением. Вместо того, чтобы полагаться на человеческий контроль, встроенные датчики, процессоры и исполнительные механизмы управляют сцеплением в идеальный момент в зависимости от вашей текущей скорости, давления в акселераторе и других факторов. Это позволяет водителям сосредоточиться на других задачах на дороге.

Вы действительно можете слышать работу автоматической коробки передач, когда ведете автомобиль, оборудованный такой коробкой передач. Когда вы нажимаете на педаль акселератора, ваш двигатель становится громче, а встроенный преобразователь крутящего момента улавливает изменение и автоматически переключается на более высокую передачу.

Напротив, автомобиль с механической коробкой передач начнет замедляться и сопротивляться, когда его переводят на более высокие скорости, пока вы не переключите передачу.

Резюме

В конечном счете, автомобильные трансмиссии — лишь одна часть увлекательного и сложного процесса, который происходит каждый раз, когда вы запускаете двигатель, чтобы отправиться на прогулку. Для получения дополнительной информации и полезных руководств по автомобильной тематике посетите наш сайт jdpower.com.

.
