Ваз 2114 датчик холостого хода замена: Как поменять регулятор холостого хода (РХХ) самостоятельно »

Датчик холостого хода ваз 2114: Замена, ремонт.

Устройство

ДХХ — небольшой электромоторчик расположенный под дросельной заслонкой. Приносит много неприятностей владельцам ваз 2114, диагностировать его неисправность сложно, ошибки его неисправности не выводятся на бортовой компьютер.

ремонт датчика холостого хода ваз 2114

Возможно появление следующих ошибок на БК, но не всегда они указывают на отказ именно этого датчика.

Датчик холостого хода еще называют «Регулятор холостого хода»(РХХ) так как именно он берет на себя функцию выставления количества холостых оборотов.

Код ошибки	Что означает
0505	Ошибка ДХХ
0506	Низкие обороты холостого хода
0507	Повышенные обороты холостого хода

Неисправности РХХ

• Машина постоянно глохнет на холостых оборотах
• После перевода коробки в нейтральное положение двигаетль глохнет.
• При холодном пуске двигателя, обороты сразу стабилизируются на рабочем положении, без прогрева двигателя.
• На нейтралке обороты самопроизвольно поднимаются и убавляются

Есть вариант перепутать поломку ДРР с поломкой датчика положения дросельной заслонки.(О симптомах поломки читайте тут) . При отказе этого датчика БК сигнализирует о его поломке,в отличии от РХХ.

Чтобы точно убедиться в неисправности ДХХ, необходимо его прозвонить мультиметром.

Напряжение должно быть 12В, а сопротивление примерно 53 Ом.

Как это делать, более подробно смотрите в видео ниже

Дальше проще, если показания не совпали, датчик под замену. Некоторые даже умудряются чинить их, об в видео ниже.

Расположение и замена датчика холостого хода.

• Открываем капот и снимаем пластмассовую накладку с двигателя.
• Отсоединяем минусовую клемму от аккумулятора
• Снимите дроссельный узел, Некоторые счастливчики умудряются подлезть и снять датчик без снятия дросселя, попробуйте может и у вас получится.
• Отсоедините разъем от датчика.
• Выкручивайте 2 винта которые держат датчик

снять датчик холостого хода ваз 2114

• Аккуратно вытащите РХХ из его посадочного гнезда.
• Ставим новый датчик и собираем все на место.

На этом все, если проблема не решилась попробуйте воспользоваться инструкциями ниже.

Похожие записи

Датчик холостого хода ВАЗ инжектор – где находится, номер по каталогу

Датчик (регулятор) холостого хода на автомобилях ВАЗ, как и на других автомобилях, служит для обеспечения стабильных оборотов двигателя на холостом ходу. Если инжекторный ВАЗ начинает «троить» на холостых или глохнуть при выключении передачи, значит, нужно проверить работу РХХ и при необходимости починить или заменить его на новый.

Найти датчик холостого года под капотом ВАЗ легко: он находится на дроссельной заслонке с противоположной стороны от тросика газа. Датчик холостого хода внешне напоминает небольшой бочонок с идущим к нему разъемом. РХХ крепится к корпусу дроссельной заслонки двумя винтами.

Добраться до датчика холостого хода несложно: он находится в зоне свободного доступа, винты имеют головки под крестовую отвертку. Чтобы демонтировать датчик холостого хода на инжекторных моторах ВАЗ, необходимо:

• поставить автомобиль на ручник,
• скинуть минусовую клемму с аккумулятора,
• отсоединить от РХХ жгут проводов,
• очистить место крепления датчика к корпусу дроссельного патрубка,
• выкрутить винты крепления отверткой или «трещоткой»,
• чуть покачать датчик, чтобы было проще его вытащить.

Номер датчика холостого хода для ВАЗ по каталогу – 2112-1148300-ХХ, где ХХ – это индекс, указывающий на производителя. Так, например, на автомобили ВАЗ 2110, 2111 и 2112 (инжектор) устанавливались два вида РХХ:

• 2112-1148300-01 – производства ОАО Пегас (Кострома),
• 2112-1148300-02 – производства КЗТА (Калуга).

Кроме того, на автомобилях LADA встречаются следующие виды датчиков холостого хода:

• 2112-1148300 – производства ЗАО Омега,
• 2112-1148300-03 – производства ОАО Пегас (Кострома), со шляпкой,
• 2112-1148300-04 – производства КЗТА (Калуга), со шляпкой.

Автомобилисты говорят, что абсолютно все РХХ, каталожные номера которых начинаются с 2112-1148300, взаимозаменяемы, однако окончательного мнения на этот счет не существует, так что лучше заменять датчик холостого хода на ВАЗ по такому принципу:

• 2112-1148300-01 – замена на аналогичный или на 2112-1148300-03,
• 2112-1148300-02 – замена на аналогичный или на 2112-1148300-04.

Датчик холостого хода ВАЗ 2114,. Неисправности и замена

На чтение 3 мин. Просмотров 5.7k. Опубликовано 14.03.2015 Обновлено

26.04.2020

Регулятор холостого хода РХХ на Ваз 2114 предназначен для регулировки оборотов двигателя. Иногда его называют датчиком холостого хода. Представляет он из себя клапан с конусной иглой. Выход его из строя можно определить по “плавающим” оборотам двигателя. Его замена не вызовет особых проблем. Но какой РХХ лучше выбрать при неисправности старого? Расскажем обо всем по порядку.

Как работает PXX

В момент запуска мотора Ваз 2114, игла рхх полностью выходит из клапана и упирается в специальное калибровочное отверстие в дроссельном патрубке. Далее, при запуске мотора, датчик отсчитывает шаги и возвращает иглу в исходное положение. При этом, исходное положение регулятора холостого хода, зависит от прошивки контролера.

• РХХ управляет воздухом, подающимся в обход дросселя.
• Регулирует обороты двигателя на холостом ходу.

Где находится датчик PXX холостого хода

Располагается датчик на корпусе дроссельного узла, недалеко от заслонки. Как правило, крепится он на два болта. Отметим, что на ВАЗ 2114, да и всем семействе Самар, расположение датчика не очень удобное, поэтому при его замене нужно запастись терпением.

Признаки неисправности РХХ и его проверка

В отличии от других датчиков, при неисправности рхх, бортовой компьютер не сообщает нам об ошибке, поэтому определить поломку, можно только по некоторым признакам, которые мы опишем ниже.

• Обороты двигателя “плавают”.
• Двигатель глохнет на холостом ходу.
• При выключении передачи глохнет.

Помимо этого, нестабильная работа двигателя может быть вызвана неисправностью датчика фаз.

Как проверить работоспособность датчика

Сделать это очень просто. Для этого нам потребуется мультиметр.

• Проводим проверку при выключенном зажигании.
• Отсоединяем от датчика клемму. С помощью мультиметра, проверяем сопротивление между парами контактов: A и B; C и D.

Допустимое сопротивление находится в пределах от 40 — 80 Ом.

Если при замере сопротивление вне указанных диапазонов, следует провести замену датчика.

Если сопротивление в норме, попробуем проверить другим способом.

Используя все тот же мультиметр, измерьте сопротивление между парами контактов B и C, A и D. Мультиметр должен показать обрыв цепи, либо бесконечность, в противном случае рхх так же не исправлен.

Замена регулятора холостого хода Ваз 2114 – пошаговая инструкция с фото

1. Как мы уже писали выше, рхх расположен на корпусе дроссельной заслонки.

Снимаем декоративную крышку двигателя.

2. Отсоединяем трубку вставленную в воздуховод, как показано на рисунке.

3. Далее, ослабляем хомут и снимаем воздуховод с дроссельной заслонки.

4. Аккуратно снимаем тросик газа, как на фото.

5. Теперь, следует открутить дроссельный узел.

Дроссельный узел закреплен на двух болтах на 13.

6. После открутки дросселя, мы легко можем снять рхх, и установить новый.

Прежде чем установить новый рхх, почистите посадочное отверстие. Желательно смазать уплотнительное кольцо маслом.

7. После установки рхх производим сборку в обратном порядке.

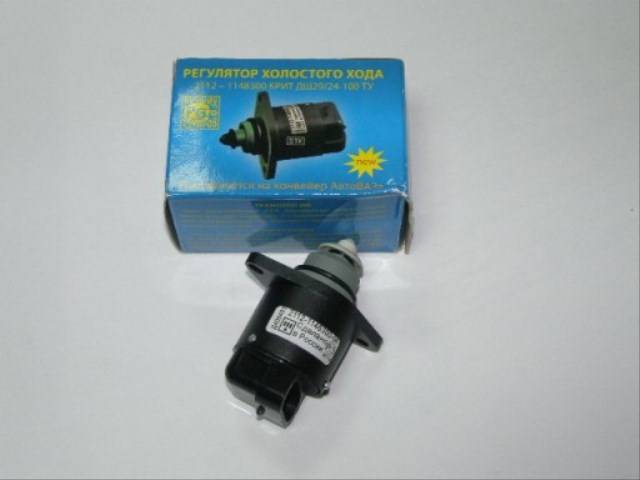

Датчик холостого хода 2112-114830 инжектор

Для того, чтобы датчик работал долго, нужно приобрести качественный и уже проверенный рхх. Советуем приобрести датчик омега с номером 2112-114830

или КЗТА 2112-1148300-04.

При этом, обратите внимание на конечные цифры в номере. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите номер старого датчика, и приобретайте такой же.

Замена регулятора холостого хода и датчика положения ДЗ на ВАЗ 2114

Описание процесса замены регулятора холостого хода и датчика положения дроссельной заслонки.

Неправильная работа датчика положения дроссельной заслонки автомобиля ВАЗ 2114 сначала проявлялась как повышение оборотов холостого хода до двух тычяч.

Кратковременное выключение зажигания исправляло ситуацию.

Однако через какое-то время произошли изменения: холодный двигатель нормально заводился и работал, но после окончательного прогрева глох, едва выключалась передача.

При равномерном движении это не очень критично, но двигатель, заглохший на перекрестке или при въезде на кольцо существенно, усложняет управление автомобилем.
Любопытная особенность – машина только что заправленная не доставляла неприятностей. Но на следующий день, когда бензин в баке остывал, двигатель глох.

Почитав форумы в интернете, я поменял регулятор холостого хода. Меняется он просто.

Надо снять клемму аккумулятора, отключить разъем регулятора, вывернуть два винтика и снять регулятор.
Прочистив посадочное место, установить новый регулятор в обратном порядке.

Неприятным сюрпризом оказалось то, что один из крепежных винтов не желал вкручиваться на полную глубину в тоже отверстие, откуда был вывернут. Наверное, стоит снять дроссельную заслонку с машины и прочистить, а потом и откалибровать резьбовые отверстия. Пока применен винт уменьшенной длины.

Первая пробная поездка показала отсутствие дефекта. Но это было обманчивое впечатление, на следующий день двигатель по-прежнему глох при выключении передачи. Необходимо было менять датчик положения дроссельной заслонки (ДПДЗ).

Установлен этот датчик тоже на корпусе дроссельной заслонки, крепится такими же винтами (М4х14). И доступ к нему даже удобнее чем к регулятору холостого хода.
Возможно, ободренный успешной заменой РХХ, я что-то не учел. И был за это наказан – один из винтиков отвернуть не удалось.
В неудачных попытках его стронуть был испорчен крестовый шлиц винта, разломан старый датчик и наконец, сломан неподдающийся винт.

Поэтому новый датчик сейчас закреплен одним винтом. Конечно, с поломанным винтом надо что-то делать. Но попытка его высверлить, скорее всего, приведет к порче корпуса дроссельной заслонки и ее замене в сборе.

Пока езжу с ДПДЗ, закрепленным одним винтиком.
Поведение машины существенно изменилось. Обороты холостого хода не падают ниже положенных.

Может пригодиться! Удачи и аккуратнее с винтами.

P.S.: Если вам надоела ваша машина, а ремонтировать вообще не хочется ни грамма, то продайте её. Выкуп авто в Москве работает круглосуточно. 1 час и всё готово, добавил немного рубликов и пошёл за новой))))

LADATUNING.NET

Замена датчика холостого хода ВАЗ 2113, 2114, 2115: снятие и установка

24.10.2012

Датчик холостого хода

Перед заменой датчика, убедитесь, что он не рабочий. Для этого выполните проверку рхх ( Как проверить ДХХ (Датчик холостого хода)?)  Если после проверки, Датчик оказался не рабочим, попробуйте прочистить его ( Как почистит ДХХ?

) и отремонтировать (Как отремонтировать ДХХ?).

Замена регулятора (датчика) холостого хода должна осуществляться на идентичный датчик. Каждый датчик имеет номер, например «2112-1148300-04», так же номер регулятора помимо цифры 04 на конце, может быть обозначен: «01», «02», «03». Следует обращать внимание на эти цифры при покупке, т.к. датчики с разными номерами не взаимозаменяемы.

Сегодня датчики с меткой «02» достаточно сложно найти, поэтому их можно заменить на датчик с меткой «04». Замена Регулятора холостого хода осуществляется с выключенным зажиганием.

Как снять датчик холостого хода?

Для снятия датчика нам понадобится крестовая отвёртка.

1. Если на вашем автомобиле установлен «Калиновский» двигатель (1,6л), то первоначально вам нужно открутить два винта крепления дроссельного узла к ресиверу. Затем нужно отвести дроссельный узел от торца ресивера не снимая его (на 1 см).
2. Снимаем колодку проводов с датчика.
3. Берём крестовую отвёртку и начинаем откручивать 2 крепления датчика. Если на вашем датчике отсутствуют гайки крепления, значит РХХ посажен на лак. В этом случае вам нужно будет снять дроссельный узел целиком, а затем разбираться с датчиком.
4. Вытаскиваем датчик.

Как установить датчик холостого хода?

Устанавливать датчик нужно в обратной последовательности. Перед установкой необходимо смазать моторным маслом уплотнительную прокладку датчика.

Замена датчика холостого хода ваз 2114

Замена датчика холостого хода на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик холостого хода – это неправильное его название но многие так называют, на самом деле он обозначается как регулятор холостого хода (РХХ) так как холостой ход именно он регулирует, при выходе данного регулятора из строя, с холостым начинаются проблемы, в плоть до того, что автомобиль даже может у вас постоянно глохнуть когда резко сбрасывать газ будете при езде, поэтому данный регулятор играет далеко не последнюю роль в инжекторном автомобиле и благодаря нему, холостой ход у автомобиля есть и он ровный, без всяких перебоев.

Примечание!
Чтобы произвести замену данного датчика (Мы его и датчик и регулятор называть будем, хотя датчик как мы уже сказали ранее, это неверное его называние), запастись придётся минимальным набором инструментов, а именно: Одной крестообразной отвёрткой, ну и возможно что ещё накидная головка понадобиться с удлинителем (Это если вы дроссельный узел снимать с автомобиля собираетесь, когда он будет снят, намного легче с него регулятор будет снять и установить на его место новый, но вот только снимать дроссельный узел проблематично, но и на установленном узле заменять регулятор будет сложно, поэтому здесь уже сами решайте, что вам больше подходит), кроме того если вы снимать дроссельный узел соберётесь с автомобиля, то ещё охлаждающую жидкость сливать придётся, но хотя можно просто гайки отвернуть которые крепят узел к автомобилю (О том как это сделать читайте в статье: «Замена дроссельного узла на ВАЗ») и после этого его снять, но не отсоединяя шланги при этом от него, тем самым вы себе и доступ облегчите к датчику, ну и охлаждающую жидкость сливать не придётся!

Краткое содержание:

Где находится регулятор холостого хода?
На всех русских автомобилях, хоть это калина, хоть приора шестнадцати клапанная, регулятор везде стоит в одном и том же месте, но исключением являются автомобили с системой е-газ, на которых регулятор вообще отсутствует (Там сам дроссельный узел регулирует холостой ход), более подробно местонахождение регулятора смотрите на фото ниже, которое было сделано на автомобиле семейства Самара 2 и на котором в красный круг обведён дроссельный узел, а синей стрелкой показан тот самый регулятор который стоит на дроссельном узле и который вы заменять собираетесь, ко всему этому чтобы вы уж точно нашли регулятор холостого хода, зелёной стрелкой мы указали ещё один датчик который находиться прямо рядом с регулятором, поэтому если найдёте данный датчик, то и сам регулятор найти не составит никакого труда вам.

Когда нужно менять регулятор холостого хода?
На самом деле довольно долгое время регулятор может прослужить, потому что его изначально на заводе делают качественным и стараются чтобы он не вышел из строя в самый неподходящий момент, но как любая деталь и регулятор всё же когда то выходит из строя, в этом случае он может либо засориться (Его очистить можно, как это сделать мы вам ещё расскажем), либо с ним с самим проблемы будут, либо с проводкой которая подсоединяется к нему, а симптомы в этих случаях будут следующие, у вас может автомобиль начать глохнуть на холостом ходу, ещё когда газ отпускать будете, обороты могут в самом низу (К примеру на 1500) на некоторое время зависнуть и только потом упадут до требуемой отметки (На многих автомобилях, требуемая отметка является 850-900 оборотов частоты вращения коленвала), ещё проблемы с заведением автомобиля у вас могут так же появиться (Машина заводиться не будет или будет, но сразу после этого заглохнет) ну и всё на этом, это самые главные симптомы которые говорят о том, что регулятор пришёл в негодность.

Примечание!
Мы уже вас предупредили о том, что производитель русских автомобилей (В нашем случае АвтоВАЗ) пытается сделать регулятор долго живущей вещью, которая некогда не выйдет из строя, в связи с этим даже и check engine не загорается когда он придёт в негодность, поэтому если у вас начались проблемы с холостым ходом и при этом check не горит, то это скорее всего данный регулятор виноват и требует своей замены!

Как заменить регулятор холостого хода на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) В этом ничего сложного нет, потому что регулятор крепиться всего лишь на двух винтах, отвернув которые, вы его сможете снять с дроссельного узла автомобиля, но прежде чем преступать к откручиванию винтов, клемму минус с аккумуляторной батареи скиньте (О том как это сделать, читайте в пункте 1, «вот в этой статье») и колодку проводов после чего (Указана красной стрелкой) от самого регулятора отсоедините (Указан синей стрелкой), отжав для этого защёлку которая колодку проводов к регулятору и крепит (Данная защёлка на самой колодке проводов присутствует).

2) Теперь когда бортовая сеть у автомобиля обесточена (Посредством отсоединения клеммы минус с АКБ), переходите к снятию самого регулятора, для этого отвёрткой два винта (Указаны стрелками) отверните которые его крепят и после чего, просто потянув за регулятор, выньте его из отверстия в дроссельном узле, но только всегда помните тот факт, что если винты вы не можете отвернуть (Что то мешает) тогда снимите сам дроссельный узел с автомобиля (Как это делается, мы уже в начали статьи объясняли) но шланги от него никакие при этом не отсоединяя, а когда он будет снят, поверните удобным для вас способом его и отверните два винта которые регулятор к узлу и крепят.

Примечание!
Не обязательно бежать сразу в автомагазин и покупать новый регулятор, всё можно восстановить если эта проблема вызвана не поломкой а загрязнением датчика (Просто датчики в основном из-за пыли начинают плохо работать, тем более пыли на таких датчиках как: “Датчик Массового Расхода Воздуха для примера его просто взяли и Регулятор Холостого Хода”, скапливается очень много после длительной эксплуатации автомобиля), для этого вам понадобиться какое ни будь средство для очистки карбюратора (Его в автомагазине можно найти) и тряпочка, как только вы этим запаслись, очистите сперва при помощи очистителя карбюратора иглу у регулятора холостого хода (Игла у регулятора, это кончик его можно сказать, возьмите в руки регулятор и вы сразу поймёте о чём идёт речь, но вот только при чистке будьте аккуратней, если жидкость попадёт во внутреннюю часть датчика, под корпус так сказать, то в скорем времени данный датчик у вас выйдет из строя, правда можно попробовать продуть датчик в такой ситуации ещё будет, чтобы выгнать всю жидкость который вы очищали датчик из датчика, но всё же просто будьте осторожны и старайтесь именно на кончик брызгать и во внутрь через щели смотрите чтобы ничего не попало в датчик), а уже потом саму поверхность тряпочкой протрите к которой регулятор крепиться, просто там тоже пыли обычно много скапливается, кроме этого ещё во внутрь тряпочкой залезьте (В само отверстие) и там тоже его от грязи протрите!

Установка:
Устанавливается датчик в обратном порядке снятию, но есть один нюанс, если вы датчик старый снова же ставите то обязательно проверьте на нём уплотнительное кольцо (Указано стрелкой), оно должно быть в хорошем состоянии и ни в коем случае трещин быть не должно или ещё как ни будь деформаций, в противном случае замените данное кольцо на новое и кстати когда будете устанавливать датчик (Новый или старый, не важно) ещё данное уплотнительное кольцо моторным маслом смажьте и только после чего устанавливайте датчик на своё место и закручивайте оба винта которые его крепят.

Примечание!
Чтобы проверить работоспособность регулятора холостого хода, нужно будет мульти-метром запастись и проверить сперва им сопротивление между парами контактов: A и B; C и D, в общём отсоедините в начале колодку проводов от регулятора и после чего по два контакта мульти-метром проверьте (Контакты которые нужно проверять, мы уже указали прямо чуть-чуть по выше), сопротивление должно быть находиться в пределах 40-80 Ом в противном случае регулятор неисправен, но если же сопротивление у вас окажется в норме, то в таком случае тем же самым мульти-метром проверьте сопротивление между контактами: B и C; A и D и прибор должен будет выдать бесконечность (Бесконечность у каждого прибора своя и узнается она очень легко, то есть когда вы включаете мульти-метр и к примеру на нём написана цифра 1 и после подсоединения контактов прибора к датчику показания не изменились, то это и значит бесконечность), кстати чтобы вы сразу понимали, все эти буквенные обозначения (A,B,C,D) написаны на корпусе самого датчика, приглядитесь и вы их найдёте они напротив контактов стоят!

Дополнительный видео-ролик:
Наглядно увидеть процедуру замены данного регулятора на новый, вы можете в ролике который размещён чуть ниже:

Примечание!
Обязательно ещё с одним роликом ознакомьтесь, в нём так же показывается процедура замены регулятора, но ещё в дополнение ко всему этому, объясняется как можно отличить поддельный регулятор холостого хода при покупке, от липового, надеемся вам этот ролик поможет и вы не ошибётесь в выборе нового регулятора холостого хода на свой автомобиль!

Как заменить датчик холостого хода на ВАЗ-2114 инжектор

Каждый автолюбитель должен не только содержать свою машину в чистоте, но и постоянно контролировать ее техническое состояние, чтобы своевременно устранить поломку, которая может привести к серьезной аварии.

Если ваш автомобиль ВАЗ-2114 начал плохо заводиться, постоянно глохнуть и двигатель стал троить, то следует в первую очередь проверить работу датчика холостого хода.

Основное предназначение датчика холостого хода

Главное предназначение датчика холостого хода в ВАЗ-2114 – регулировка подачи воздуха. Если разобраться, то данная деталь не относится к автомобильным датчикам, так как не создана для передачи информации.

Как только автомобильное зажигание включается, функции регулятора холостого хода ВАЗ-2114 начинают активироваться. Основные функции элемента таковы:

• помощь мотору при набирании нужных оборотов, в момент переключения коробки скоростей;
• поддерживание работы автомобиля на оборотах холостого типа;
• очищение газов, которые поступают в атмосферу при выхлопах.

Каковы основные признаки поломки датчика холостого хода ВАЗ-2114

Автолюбитель может сам распознать поломку регулятора холостого хода на ВАЗ-2114 и своими руками произвести замену данной детали, если имеются, пусть небольшие, но все же познания в этом мастерстве. Замена датчика необходима, если:

• ВАЗ-2114 быстро заводится и так же быстро глохнет на холостых оборотах;
• обороты датчика холостого хода непостоянны;
• машина не заводится, даже при отключенной трансмиссии;
• двигатель ВАЗ-2114 остыл, а при его запуске не обнаруживаются обороты повышенного значения.

Если вышеперечисленные признаки поломки выявлены, нужно приступить к тщательной проверке регулятора холостого хода.

Как проводится проверка датчика холостого хода для ВАЗ-2114

Чтобы проверить ВАЗ-2114 на неисправность и убедиться, что замена датчика холостого хода необходима, следует сделать следующее:

1. Поставить машину на ручной тормоз, подставить под автомобильные колеса специальные преграды, чтобы она не изменила своего положения.
2. Далее следует отключить элемент от подсоединенных проводов и колодки.
3. При помощи специального прибора проверить напряжение. В ходе проверки должно быть выявлено, что «минус» предусматривается для мотора, а «плюс» – для соединительных проводов и автомобильной колодки.

Данная проверка поможет понять, в чем именно заключается поломка. То есть если после проверки напряжение окажется менее тринадцати вольт, то проблема будет заключаться в автомобильном аккумуляторе. В случае полного отсутствия напряжения понадобится провести дополнительную проверку электронной системы управления и всей автомобильной цепи.

Замена датчика холостого хода должна быть выполнена, если при подсоединении датчика к съемному разъему, из которого его изъяли во время проверки, не произойдет толчков, если автомобильное зажигание в ВАЗ-2114 будет включено. Стоит уточнить, что при помещении датчика в разъем следует придерживать конусную иглу, чтобы точно удостовериться в том, идут ли толчки по элементу, а зажигание должен включить напарник по работе. Если толчков не ощущается, необходима замена датчика, в ином случае следует просто тщательно очистить его от всевозможных загрязнений и аккуратно поставить элемент в нужный разъем.

Как осуществляется замена датчика своими руками

Не стоит думать, что заменить поломанный элемент будет трудно, данный процесс сможет выполнить даже начинающий автолюбитель, который хоть немного разбирается в автомобилях. Процесс замены осуществляется поэтапно:

• тщательным образом устраняются различные загрязнители, которые могут попасть в автомобильный воздушный клапан;
• таким же образом очищается седло клапана;
• производится замена пришедшего в непригодность кольца;
• все детали тщательно смазываются автомобильным маслом.

Данный вид преобразователя не рекомендуют ремонтировать, лучше сразу купить новую деталь, тем более что ее себестоимость вполне приемлема для потребителя.

Как самостоятельно очистить работающий датчик

Если при проверке преобразователь окажется рабочим, но двигатель нормально не заводится, можно просто очистить самостоятельно деталь:

• преобразователь нужно отключить от всех клемм и разъемов;
• тщательно устранить загрязнения с контактов и конусной иглы, используя для этого небольшую щетку;
• специальным очистителем тщательно обработать весь прибор, жидкость не смывать на некоторое время, для улучшения процесса очистки. Устранить все загрязнения при помощи той же небольшой щетки. Можно использовать для этого этапа обычную щетку для очищения зубов;
• перед тем как преобразователь устанавливать на прежнее место, нужно прочистить канал и седло клапана, смазать все соединительные кольца.

Если при очистке на регуляторе обнаружены дефекты в виде царапин или иных повреждений, то следует произвести замену элемента на новый.

Замена датчика холостого хода на ВАЗ 2114

Датчика холостого хода на ВАЗ 2114

Назначение и признаки неисправности РХХ на ВАЗ 2114

В специальной литературе имеется несколько названий этого прибора. На двигателях оснащенных карбюраторами он называется электромагнитным клапаном. На инжекторных ДВС его называют регулятором или датчиком холостого хода. Также он имеет название клапан холостого хода.

На ВАЗ 2114 применяется РХХ с шаговым электродвигателем. Фактически он является приводом конусной иглы, которая, перемещаясь, регулирует подачу воздуха через дроссельный патрубок. Расположен регулятор на дроссельном узле и крепится к нему двумя винтами.

РХХ связан с ЭБУ и контроллер обеспечивает работоспособность ДВС в непрогретом состоянии, обеспечивая дополнительную подачу воздуха для обеднения смеси при закрытой дроссельной заслонке.

О проблемах в работе этого прибора может сообщить бортовой компьютер, установленный на машине. На дисплее БК в этом случае высвечиваются ошибки:

• 0505 — ошибка регулятора холостого хода;
• 0506 — низкие обороты холостого хода;
• 0507 — высокие обороты холостого хода.

Однако наиболее выразительными могут оказаться внешние признаки неисправности прибора:

• на малом газу обороты двигателя гуляют с большой амплитудой или движок самопроизвольно глохнет;
• во время движения, при установке рукоятки переключателя скоростей в нейтральное положение, двигатель выключается;
• сразу после запуска на холодном двигателе невозможно увеличить обороты;
• на неразогретом ДВС при включении дополнительного оборудования обороты заметно падают.

Обнаружив какой-нибудь из признаков неисправности датчика, до того как поменять датчик холостого хода на ВАЗ 2114, можно проверить его работоспособность достаточно простыми способами.

1. Самый простой — открутить два винта и снять РХХ, вытащив его из гнезда. Подключить разъем к клеммам датчика и легким прикосновением приложить палец к игле, ни в коем случае не нажимая на нее. При включении зажигания должны чувствоваться легкие толки кончиком иглы. Если они проявляются, значит РХХ исправен, если никаких толчков нет — значит прибор неисправен и требуется замена датчика холостого хода на ВАЗ 2114.
2. Регулятор — это по сути электродвигатель и проверить в рабочем он состоянии или нет можно замерив сопротивление на его обмотках. Оно должно быть 53 ом. Если сопротивление не соответствует, тогда нужна на ВАЗ 2114 замена регулятора холостого хода.

Одной из причин неработоспособности РХХ может быть отсутствие сигнала от ЭБУ. В этом случае требуется проверить разъем и проводку.

Порядок замены РХХ на двигателе ВАЗ 2114

Перед тем как заменить регулятор холостого хода ВАЗ 2114 надо подготовить датчик, необходимый инструмент и материалы:

• в качестве прибора на замену можно купить РХХ с маркировкой 2112-1148300-04 «КЗТА» или «омега» 2112-114830. При выборе надо обязательно проверить выход штока иглы на расстояние не больше 23 мм;
• для работы нужна крестовая средняя отвертка, а также ключ на «13»;
• обязательно приготовить ветошь, WD-40 и карбюраторный очиститель.

Перед заменой прибора требуется:

• Установить автомобиль на ровной площадке и поставить его на ручной тормоз.
• Поднять крышку капота и зафиксировать ее в открытом положении.
• Отключить аккумулятор, при замене РХХ это не дежурное, а обязательное условие.
• Снять крышку, которая является защитным кожухом двигателя.
• Ослабив хомут, отсоединить резиновую трубку от патрубка воздушного фильтра, иначе она будет мешать при отсоединении самого патрубка.
• Открутить хомут крепящий патрубок ВФ, отсоединить и отодвинуть гофру патрубка в сторону.
• Ослабить крепежный винт и вытащить тросик идущий от педали газа к дроссельной заслонке.
• С помощью ветоши вычистить поверхность дроссельного узла и вокруг него.
• Смазать гайки крепления ДУ и винты крепления РХХ с помощьюWD-40, для того чтобы они лучше откручивались.
• Открутить две гайки на «13» и снять дроссельный узел целиком.
• Отключить разъем РХХ, сняв его с клемм датчика.
• Если в местах крепления и прилегания РХХ к корпусу ДУ имеется грязь, то ее необходимо удалить, тщательно все протерев приготовленной ветошью.
• С помощью крестовой отвертки открутить два винта, которыми крепится РХХ к ДУ.
• Извлечь клапан из гнезда крепления.
• Дроссельный узел желательно промыть карбюраторным очистителем.
• Приготовленный для замены регулятор установить на дроссельный узел в том же положении, в котором стоял только что снятый прибор.

Резиновую прокладку, которая должна продаваться вместе с датчиком, предварительно смазать моторным маслом.

• Закрутить два винта и убедиться в плотном прилегании РХХ к корпусу ДУ.
• Установить дроссельный узел на место и убедиться в плотном закручивании крепежных гаек.
• Подсоединить разъем к клеммам клапана.
• Закрепить тросик к дроссельной заслонке и подсоединить патрубок ВФ и резиновую трубку, затянув хомуты.
• Установить защитный кожух на двигатель.
• После установки РХХ должен быть откалиброван. Для этого подсоединить клеммы аккумулятора и включить зажигание на десять секунд. Калибровку ЭБУ проделает самостоятельно. После этого РХХ готов к работе.

Замена РХХ на ВАЗ 2114 успешно выполнена

Бывают ситуации, когда по тем или иным причинам купить новый регулятор не представляется возможным. Тогда возникает необходимость отремонтировать старый прибор.

Замена РХХ на ВАЗ 2114

Первым делом надо попробовать отмыть «неисправный» датчик. Для этого его нужно снять, обмакнуть ватную палочку в карбюраторный очиститель и промыть контакты. После этого обильно смазать очистителем иглу, шток и пружину. Взять зубную щетку и хорошенько вычистить смазанные поверхности. Еще раз промыв РХХ, установить его на место. Бывает, что этого оказывается достаточно для того, чтобы обороты прекращали «плавать».

Более сложный способ ремонта прибора заключается в следующем:

• взять датчик и прочистить его внешнюю часть от грязи;
• вынуть три шпильки, которые фиксируют корпус регулятора;
• самым аккуратным образом снимается корпус, чтобы не повредить контакты;
• если после снятия корпуса обнаружен обрыв припоя, то необходимо припаять провод на место крепления и покрыть это место специальным лаком, это делается во избежание коррозии;
• если в корпусе РХХ обнаружены зазоры, надо с помощью герметика их устранить, чтобы избежать подсасывания воздуха через клапан.

В случае, если обнаружены износ иглы или проблемы с обмотками, то необходима замена этого датчика на новый РХХ.

Меняем датчик холостого хода на ВАЗ-2114: тестирование нового РХХ и видео замены

Не редко владельцы ВАЗ-2114 сталкиваются с такой проблемой, как нестабильная работа двигателя на холостых оборотах. Причин тому достаточно много и диагностика может стать непростой задачей. Наиболее часто встречающаяся подобная «болячка» — это появление неисправности датчика (регулятора) холостого хода. Проверить его и заменить, тем самым решив насущную проблему, достаточно просто и это мероприятие вполне проводимо своими руками в условиях собственного гаража.

Подготовка к замене: выбор датчика и необходимый инструмент

Прежде чем приступить к замене датчика, необходимо провести некоторые подготовительные меры. В первую очередь, это покупка новой запчасти. На рынке можно найти достаточно много датчиков, подходящих к ВАЗ-2114, но существует два наиболее проверенных и доступных:

Датчик холостого хода

• датчик от К3ТА – маркировка: 2112-1148300-04 ;
• и прибор от ОМЕГА – маркировка: 2112-114830 .

Важно! При выборе обратите внимание на показатель выхода штока иглы, он не должен превышать 23 мм .

Инструмента для замены понадобится немного. В большинстве случае хватает:

• пары крестовых отвёрток разных размеров;
• гаечного ключа размерностью «13»;
• любая ненужная тряпочка;
• смазкиWD-40;
• и очистителя для карбюраторов или инжекторов.

Важно! Используйте только чистый инструмент, который находится в нормальном состоянии. Иначе есть риск повредить грани креплений некоторых узлов, снимаемых при замене.

Замена РХХ своими руками (фото-отчёт)

Для проведения замены датчика холостого хода на ВАЗ-2114, необходимо обладать базовыми навыками авторемонта. Мероприятие проводится по следующему алгоритму действий:

1. Зафиксируйте автомобиль ручным тормозом, предварительно поставив его на ровной площадке. Затем откройте крышку капота.
2. Обязательно отключите аккумулятор.
3. Снимите защитный чехол двигателя, представленный кожухом.

Отсоединяем патрубки воздухофильтра

Демонтируем трос газа на БДЗ

Отворачиваем винты крепления регулятора к дроссельному узлу

Отсоединяем разъём регулятора холостого хода

Извлекаем датчик холостого хода из посадочного места

Важно! После установки нового датчика холостого хода, заведите автомобиль и дайте ему поработать 5-10 минут, иногда подгазовывая. Его работа должна нормализоваться.

Замена датчика холостого хода на видео

Советы по замене

В заключении, не лишним будет ознакомиться с некоторыми рекомендациями от профессиональных авторемонтников, которые следует соблюдать в процессе замене:

1. Перед началом проведения всех манипуляций в обязательном порядке отключите аккумулятор.
2. Не экономьте время на смазывании креплений, иначе есть большой риск «слизать» их грани.
3. Все места соединений узлов тщательно очищайте от грязи.
4. Не деформируйте резиновые детали, снимаемые при ремонте. Это может вызвать нестабильную работу мотора.
5. Собирая всю конструкцию, затягивайте крепления достаточно сильно, но без фанатизма.

Диагностика неисправности: симптомы необходимой замены и проверка датчика

В общих чертах, датчик холостого хода на ВАЗ-2114 – это клапанный механизм, в структуре которого имеется запорная игла.

Последняя дозирует необходимое количество воздуха для нормального функционирования мотора на холостых оборотах, то есть тогда, когда основная дроссельная заслонка инжектора закрыта.

Работает датчик предельно просто: в моменты необходимости контроллер поднимает обороты на холостом ходу путём приоткрывания впускного отверстия поднятием запорной иглы. Также в механизме датчика имеется шаговый мотор, отвечающий за движение иглы.

Благодаря использованию такого элемента в топливной системе, автомобиль не глохнет на непрогретом двигателе и способен ехать сразу после «пробуждения».

Особенности работы датчика

Одной из особенностей определения неисправности датчика холостого хода на ВАЗ-2114 является то, что бортовой компьютер не способен распознать поломку в этом узле.

В разобранном виде

За редким исключением он выдаст некоторые ошибки (0505, 0506, 0507), но полагаться только на них не стоит, так как они могут свидетельствовать и о других неисправностях в топливной системе автомобиля.

Показания бортового компьютера

Вследствие такой специфики работы детали проще обратить внимания на некоторые признаки, проявляющиеся в работе автомобиля и способные помочь в диагностике, точнее это:

• частое самопроизвольное глушение мотора на холостом режиме работы;
• нестабильные (плавающие) холостые обороты;
• запуск мотора на «холодную» не сопровождается повышением оборотов;
• выключение передачи на холостом ходу сопровождается тем, что мотор глохнет.

Способы диагностики датчика

При появлении таких симптомов окончательно удостовериться в том, что неисправен именно датчик, можно парой проверенных способов:

• Первый. Снимите датчик и подключите его к системе. Включите зажигание, слегка прикоснитесь к игле, она должна как бы толкаться вперёд. Толчков нет – датчик неисправен.
• Второй – более надёжный. Приобретите специальный тестер для проверки напряжения и сопротивления в электрической цепи. Им необходимо проверить поступление напряжения на датчик, оно должно быть не менее 12 Вольт. Если напряжение поступает, но проблема всё-таки имеется, желательно проверить сам датчик на работу. Для этого к его парным клеммам (A-B и C-D) присоедините тестер и проверьте сопротивление, которое должно составлять около 53 Ом. Затем поменяйте пары на A-C и B-D – сопротивление должно быть бесконечно большим.

Проверяем сопротивление на датчике холостого хода

Важно! При отклонении от норм датчик неисправен. Конечно, можно попробовать зачистить клеммы, контакты и проверить состояние электрической цепи, но зачастую это не даёт результата и требуется замена.

Выводы

В целом, замена датчика холостого хода на ВАЗ-2114 – достаточно простая задача. Соблюдая указанные выше рекомендации и советы, ремонтное мероприятие пройдёт быстро и без проблем. Удачи на дорогах!

Ремонт датчика холостого хода ваз 2114 рхх, замена

Когда педаль газа не нажата, а ручка переключения передач находится в положении «нейтрально», мотор ВАЗ 2114 работает на холостом ходу. Дроссельная заслонка в таком положении закрыта, и для поддержания оборотов в допустимых пределах, на впускной коллектор воздух подается через специальное устройство – регулятор холостого хода. Как произвести ремонт датчика холостого хода ваз 2114 рхх?

Предназначение регулятора холостого хода

Штатный датчик холостого хода ВАЗ 2114

В разной документации этот механизм имеет разные названия. Иногда его называют клапаном холостого хода. В авто с карбюраторными двигателями – электромагнитным клапаном, с инжекторным – датчиком или регулятором холостого хода (РХХ).

В автомобиле ВАЗ 2114 используется РХХ с шаговым электродвигателем и подпружиненной конусной иглой. Эта игла, при перемещении, регулирует количество подаваемого воздуха через дроссельный штуцер. Расположен датчик на дроссельном узле, закреплен при помощи двух винтов.

РХХ связан с электронным блоком управления, и мотор может работать в непрогретом состоянии, а это обеспечивает дополнительную подачу воздуха. Так смеси объединяются, когда дроссельная заслонка закрыта.

Ремонт датчика холостого хода ваз 2114 рхх

Наглядный пример разбор датчика

О возникновении неисправностей в работе регулятора должен сообщать бортовой компьютер авто. В таком случае на дисплее может высветиться одна из ошибок:

• 0507 – большие обороты на холостом ходу.
• 0506 – малые обороты на холостом ходу.
• 0505 – ошибка РХХ.

Но самыми явными признаками неисправности могут стать внешние признаки устройства:

• При небольшом нажатии на газ обороты двигателя сильно «гуляют» или двигатель глохнет.
• Если при движении установить ручку переключения передач в нейтральное положение, мотор выключается.
• Двигатель запускается, а обороты увеличить невозможно.
• На непрогретом двигателе, если включить дополнительное оборудование, обороты резко падают.

Обнаружив один из этих симптомов, вначале нужно проверить работоспособность РХХ, прежде чем в спешке менять его. Сделать это очень просто:

1. Нужно снять устройство, открутив два болта;
2. Подключить разъемы к клеммам регулятора, и легонько приложить палец на конец иглы, без нажима!

При выключении зажигания, прибор должен полностью выдвинуть свою иглу. Если так и произошло – регулятор исправен, если нет, устройство необходимо заменить.

Еще один способ проверить работоспособность РХХ – измерить сопротивление его обмоток, которое должно составлять 53 Ома. Если показатели иные – тогда прибор нужно заменить.

Замена регулятора

Место крепления ДХХ

Вначале нужно приготовить все необходимое:

• Для замены подойдет датчик с маркировкой «Омега» 2112-114830 или «КЗТА» 2112-1148300-04.
• В процессе нам нужна отвертка и накидной ключ на 13 мм.
• Стоит подготовить несколько тряпок, а также баллончик WD-40 и очиститель для карбюратора.

Снятие несиправного устройства

1. Поставить авто на ровную поверхность, установив ручной тормоз;
2. Поднять и закрепить крышку капота;
3. Отключить питание. Этот момент не дежурный – он обязательный!
4. Снять защитный кожух мотора;
5. Ослабить хомут, и снять резиновую трубку, идущую от воздушного фильтра;
6. Снять крепление патрубков ВФ и гофру;
7. Отвинтить крепежные болты и вытащить трос, идущий от дроссельной заслонки к педали газа.

   Обозначение датчика холостого хода

8. Очистить при помощи тряпки все поверхность около дроссельного узла;
9. Смазать WD-40 крепежные винты ДУ и регулятора холостого хода, чтобы они легко отвинчивались;
10. Отвинтить гайки на 13 мм и вытянуть дроссельный узел;
11. Отключить РХХ и снять его с клемм;
12. Если в каких-либо местах есть грязь, ее нужно тщательно вытереть;
13. Отверткой нужно отвинтить крепежные болты ДУ и РХХ;
14. Извлечь клапан из крепежного гнезда.

Установка нового

1. Все пространство около дроссельного узла промыть и вычистить;
2. Новый регулятор установить на место в положение, аналогично положению старого устройства;
3. В комплекте с датчиком идет резиновая прокладка, ее нужно смазать моторным маслом;
4. Завинтить крепежные винты, убедившись в надежном креплении устройства;
5. Установить ДУ обратно, плотно закрутив;
6. Подсоединить клеммы к разъемам клапана;
7. Закрепить трос, идущий к дроссельной заслонке, подсоединить патрубок ВФ, затянуть хомуты;
8. Установить защитный кожух мотора.

   Проверка датчика и удаление налета

После установки датчик нужно откалибровать – подключить питание и включить мотор на 10 секунд. Теперь новый РХХ ВАЗ 2114 готов к эксплуатации. Наша работа успешно завершена.

Ремонт датчика холостого хода ваз 2114

Бывает, что покупать новый датчик холостого хода ВАЗ 2114, по некоторым причинам, нецелесообразно. И в некоторых случаях его можно отремонтировать.

• Первый вариант. Стоит попробовать отмыть его. Для этого, обмакнутой в очиститель карбюратора ватной палочкой, нужно промыть все контакты. Далее, хорошо смазав иглу очистителем, очистить все поверхности от грязи. Готово. Часто, после таких процедур ВАЗ 2114 вновь работает исправно.
• Второй вариант. Тщательно вычистив корпус датчика, снять крепежи, фиксирующие его корпус. Осторожно сняв корпус, внимательно осматриваем регулятор. Могут быть обнаружены обрывы припоя. Если такие есть – стоит припаять провод обратно, и датчик снова заработает.

Выводы

Мы разобрали для чего нужен РХХ в автомобиле ВАЗ 2114. Поговорили о некоторых принципах его работы, выяснили типичные неисправности. После мы рассмотрели процесс замены датчика, и ознакомились с некоторыми способами его ремонта. Теперь вы знаете все самое необходимо о РХХ, и не будете паниковать при его поломке.

Счастливого пути!

Датчик холостого хода ВАЗ 2114: диагностика и замена своими руками

Что такое датчик холостого хода ВАЗ 2114, для чего он нужен и какие неисправности наиболее частые, должен знать каждый автовладелец данной марки. Современный автомобиль — это набор датчиков, которые измеряют различные параметры — положение коленчатого вала, скорость, давление на рампе и т. Д. Все сигналы поступают на блок управления микроконтроллера и обрабатываются. По встроенному алгоритму контроллер решает, что делать: включить или выключить топливный насос, подать питание на форсунки, регулятор холостого хода или остановить промывку.

Что делает РХХ в системе?

Правильное название этого устройства — не датчик, а регулятор. Действительно, по определению датчик — это измерительное устройство, которое преобразует физическую величину в электрический сигнал. Но при замене датчика холостого хода видно, что он ничего не измеряет. Это обычный шаговый двигатель. Он приводит в движение небольшую иглу, которая перекрывает или открывает подачу воздуха.

Допустим, вы включили зажигание. В этот момент на обмотку PXX подается напряжение.Шаговый двигатель начинает вращаться, шток достигает конечного положения и возвращается в исходное состояние. Это начальная предпусковая калибровка — она ​​всегда выполняется при включении зажигания. При запуске двигателя шток регулятора полностью выдвинут, воздушный канал закрыт. Через обводной канал проходит минимально необходимое количество воздуха. При открытии дроссельной заслонки воздуха поступает в гораздо большем количестве, датчик холостого хода ВАЗ 2114 исключен из контура подачи воздуха.

ЭБУ автомобиля

Вы замечали, как зимой работает двигатель с форсунками без подогрева? Постоянно поддерживается определенная частота вращения коленчатого вала двигателя. Это только из-за регулятора холостого хода. Он открывает и закрывает перепускной канал, регулируя тем самым качество топливной смеси. Точно так же рычаг «всасывания» в карбюраторных двигателях. В процессе эксплуатации автомобиля могут появляться следующие ошибки, виновник которых РХХ:

1. 0507 — завышенная частота вращения коленчатого вала на ХХ.
2. 0506 — чрезмерно низкая частота вращения коленчатого вала на ХХ.
3. 0505 — поломка PXX.

При этом при переключении оборотов двигатель может заглохнуть. Снижение частоты вращения коленчатого вала при включении дополнительного оборудования — явный признак выхода из строя регулятора.

Замена на RHH

Для его замены необходимо знать, где на автомобиле ВАЗ 2114 находится датчик холостого хода. А найти его можно в районе дроссельного сочленения: именно здесь и установка данного устройства сделан. Для замены вам понадобится один инструмент — отвертка Phillips. Выкрутите два болта, которыми корпус RXX крепится к дроссельной заслонке. Осторожно снимите его и отсоедините вилку. Желательно перед установкой нового регулятора убедиться, что старый пришел в негодность. Также будет нелишним очистить каналы, для этого обзаведитесь специальным спреем. Датчик холостого хода ВАЗ 2114 устанавливается в обратной последовательности.

Диагностика поломок

Чтобы убедиться, что регулятор холостого хода не подлежит восстановлению, необходимо провести пару процедур.Сначала мультиметром проверьте сопротивление обмоток. Если есть обрыв, сразу станет ясно. Во-вторых, снимаем регулятор и подсоединяем к нему вилку. Аккуратно держите ложу пальцем, но не нажимайте на нее. При включении зажигания начинает работать датчик холостого хода ВАЗ 2114. Штанга переместится и остановится в определенном положении. После выключения зажигания он полностью выдвигается (если бы он находился в автомобиле, байпасный канал был бы полностью закрыт).

Датчик холостого хода ВАЗ 2114: диагностика и замена своими руками

Что такое датчик холостого хода ВАЗ 2114, зачем он нужен и с какими неисправностями чаще всего сталкиваются, должен знать каждый владелец автомобиля данной марки.Современный автомобиль — это совокупность множества датчиков, которые измеряют различные параметры — положение коленчатого вала, скорость, давление в рампе и т. Д. Все сигналы поступают на блок управления микроконтроллера и обрабатываются. По встроенному алгоритму контроллер решает, что нужно сделать: включить или выключить топливный насос, подать напряжение на форсунки, регулятор холостого хода или прекратить подачу питания.

Что делает IAC в системе?

Правильное название этого устройства — не датчик, а регулятор.Действительно, по определению датчик — это измерительное устройство, которое преобразует физическую величину в электрический сигнал. Но при замене датчика холостого хода видно, что он ничего не измеряет. Это обычный шаговый двигатель. Он приводит в движение небольшую иглу, которая перекрывает или открывает подачу воздуха.

Допустим, вы включаете зажигание. В этот момент на обмотку IAC подается напряжение. Шаговый двигатель начинает вращаться, шток достигает крайнего положения и возвращается в исходное состояние.Это начальная предпусковая калибровка — она ​​всегда выполняется при включении зажигания. При запуске двигателя шток регулятора полностью выдвигается, канал для прохождения воздуха закрывается. Через байпасный канал проходит минимально необходимое количество воздуха. При открытии дроссельной заслонки воздуха поступает в гораздо большем количестве, датчик холостого хода ВАЗ 2114 исключен из контура подачи воздуха.

ЭБУ автомобиля

Вы замечали, как зимой работает неотапливаемый инжекторный двигатель? Постоянно поддерживается определенная частота вращения коленчатого вала.Это происходит только благодаря регулировке холостого хода. Он открывает и закрывает перепускной канал, регулируя тем самым качество топливной смеси. Точно так же рычаг «всасывания» работает в карбюраторных двигателях. При эксплуатации автомобиля могут появиться следующие ошибки, виновником которых является РХХ:

1. 0507 — чрезмерно высокая частота вращения коленчатого вала на ХХ.
2. 0506 — чрезмерно низкая частота вращения коленчатого вала на ХХ.
3. 0505 — Неисправность РХХ.

При этом двигатель может заглохнуть при переключении передач.Частота вращения коленчатого вала снижается при включении дополнительного оборудования — явный признак выхода из строя регулятора.

Замена РХХ своими руками

Для его замены нужно знать, где находится датчик холостого хода на ВАЗ 2114. А найти его можно в районе дроссельного узла: вот там устройство установлен. Для замены вам понадобится один инструмент — отвертка Phillips. Снимите два болта, которыми корпус IAC крепится к дроссельной заслонке. Осторожно снимите его и выньте вилку из розетки.Желательно перед установкой нового контроллера убедиться, что старый пришел в негодность. Также будет полезно почистить каналы; для этого приобретите специальный спрей. Датчик холостого хода ВАЗ 2114 устанавливается в обратной последовательности.

Диагностика поломки

Чтобы убедиться в невозможности восстановления регулятора холостого хода, необходимо провести пару процедур. Сначала мультиметром проверьте сопротивление обмоток. Если будет перерыв, то сразу станет ясно.Во-вторых, снимаем регулятор и подсоединяем к нему вилку. Осторожно удерживайте стержень пальцем, но не нажимайте. При включении зажигания заработает датчик холостого хода ВАЗ 2114. Штанга придет в движение и остановится в определенном положении. После выключения зажигания он полностью выдвигается (если бы он был на автомобиле, байпасный канал был бы полностью закрыт).

Датчик холостого хода ваз 2114 стоит около 350 рублей

Каждый владелец четырнадцатой модели знает, что такое датчик холостого хода ВАЗ 2114 и как он влияет на работу автомобиля.

Датчик холостого хода предусмотрен для того, чтобы помочь двигателю автомобиля набрать необходимое количество оборотов, при этом он отключен от трансмиссии. От правильной и стабильной работы зависит то, как ваш автомобиль будет работать в момент переключения передач, при движении накатом на нейтральной скорости, на светофоре и т. Д.

Если проблемы начнут возникать, например, машина глохнет, двигатель работает нестабильно, тогда обязательно нужно заменить датчик холостого хода на ВАЗ 2114.

Основные признаки неисправности датчика холостого хода ВАЗ 2114

В процессе эксплуатации автомобиля могут возникнуть самые разные ситуации. Рассмотрим самые основные симптомы выхода из строя датчика холостого хода:

1. При работе на холостом ходу двигатель глохнет, особенно это заметно, когда машина заводится и немного глохнет. Также, если двигатель сразу перестает работать при выключении трансмиссии, это явный признак неисправности датчика холостого хода.
2. Нестабильная скорость даже при хорошо прогретом двигателе.Обороты могут расти, исчезать и постоянно колебаться.

Также следует отметить, что в случае отказа датчика холостого хода ваш двигатель не сможет набрать достаточно высокие обороты в момент запуска. И как только вы переводите рычаг трансмиссии в нейтральное положение, мотор сразу глохнет. Для датчика холостого хода ВАЗ 2114 (инжекторный или карбюраторный) симптомы остаются одинаковыми для обоих вариантов.

Устройство и принцип работы датчика холостого хода

По конструкции датчик холостого хода ВАЗ 2114 представляет собой обычный электродвигатель на базе специальной конической иглы.Практически такой же, как на ВАЗ 2109 (тюнинг). Датчик холостого хода инжектор ВАЗ 2114, фото которого в разделе наглядно демонстрирует его устройство. Коническая игла предназначена для подачи необходимого объема воздуха, благодаря которому двигатель автомобиля может стабильно работать на холостом ходу.

Рекомендуемая статья: Тюнинг ВАЗ 2112 — это просто и стильно.

Датчик холостого хода начинает работать сразу после включения зажигания автомобиля. После этого он начинает перемещать стержень, на котором закреплена коническая игла.Далее игла выполняет процесс открытия или закрытия специального калибровочного отверстия, которое находится непосредственно в сопле дроссельной заслонки. Таким образом, подача воздуха или перекрытие происходит в тот момент, когда необходимо поддерживать стабильную работу двигателя на холостом ходу.

Стоит отметить, что благодаря датчику холостого хода ВАЗ 2114 можно начинать движение на холодном и еще четырнадцатом двигателе.

Ремонт и обслуживание датчика

Если в процессе эксплуатации вашего ВАЗа возникают описанные выше неисправности, следует сразу обратить внимание на работу и исправность датчика холостого хода ВАЗ 2114.Но для того, чтобы правильно определить его работоспособность и правильную работу, вам потребуется его удалить.

Кстати, датчик холостого хода на ВАЗ 2114, стоимость которого остается на доступном уровне, составляет около 350 рублей, поэтому в случае каких-либо неисправностей рекомендуем заменить его на новый.

Где установлен датчик холостого хода ВАЗ 2114 и как его снять?

Чтобы проверить работоспособность датчика, вам необходимо точно знать, где он находится.Для этого вы можете ознакомиться с технической документацией по ремонту БАЗ 2114. Также вы можете посмотреть наглядное видео.

Сам датчик расположен непосредственно на дроссельной заслонке, немного ниже положения датчика клапана и прямо напротив троса, идущего к педали газа. Его крепление состоит всего из двух болтов или, в редких случаях, датчик можно закрепить клеевым составом. Помните, что датчик холостого хода на ВАЗ 2114, который стоит около 350 рублей, считается доступным для большинства автовладельцев, поэтому лучше иметь его в запасе.

Рекомендуемая статья: Создание автомобильной шумозащиты

Процесс снятия датчика с ВАЗ 2114

Перед тем, как приступить к демонтажу датчика холостого хода ВАЗ 2114, необходимо выключить зажигание и отсоединить клемму от АКБ на безопасность при эксплуатации.

После этого нужно будет отсоединить все провода, идущие к датчику, как правило, все они идут в один разъем.

Затем ослабьте крепежные винты, если они есть, или осторожно оторвите от клея.Но в этом случае вам нужно будет полностью снять весь дроссельный узел, а затем очень осторожно снять сам датчик.

Проверка работоспособности датчика

После того, как датчик холостого хода был отключен и снят, необходимо подключить к нему разъем, который мы ранее отсоединили.

Осторожно прикоснитесь пальцем к самому кончику конической иглы, но без излишних усилий и давления. Тогда потребуется, чтобы кто-нибудь включил зажигание машины.Если в момент включения зажигания вы начинаете ощущать небольшие толчки, значит, датчик исправен. В противном случае потребуется полная замена датчика на новый. Если спросить, сколько стоит датчик холостого хода на ВАЗ 2114, сегодня цена остается на уровне 350 рублей, или около 11 долларов.

Очистка датчика холостого хода ВАЗ 2114

В некоторых ситуациях для восстановления работоспособности датчика нужно просто его тщательно очистить. Для этого нужно купить специальный очиститель для карбюратора, который быстро и легко удалит весь налет и любые загрязнения.

Если датчик уже был снят, то берем ватный тампон, который тщательно смачиваем в очистителе, а затем тщательно и тщательно очищаем всю контактную группу. Лучше всего заполнить коническую иглу, шток и пружину очистителем и дать им полежать, пока вы чистите другие элементы датчика холостого хода. После этого зубной щеткой очистите всю грязь внутри дроссельной заслонки, а также очистите снаружи элементы датчика холостого хода ВАЗ 2114, если есть следы накипи, копоти и т. Д.

Рекомендуемый артикул: карбюратор Colex 21083 и его устройство

Когда все элементы датчика очищены, приступаем к сборке устройства и установке на его место.

Процесс установки датчика

Как правило, последовательность остается противоположной снятию датчика. Но здесь необходимо учитывать ряд нюансов.

Необходимо очистить седло клапана в сопле дроссельной заслонки вместе с воздуховодом, а также всю поверхность, предусмотренную для уплотнительного кольца датчика.

Тщательно смажьте все уплотнительное кольцо, лучше всего моторным маслом. Теперь установите датчик на место. Включите зажигание и проверьте двигатель на холостом ходу.

Помните, если в процессе разборки вы повредите датчик, то не волнуйтесь, цена датчика холостого хода ВАЗ 2114 довольно низкая и не превышает 350 рублей и поэтому гораздо проще заменить поврежденную деталь на новую. один.

Где установлен датчик скорости ВАЗ 2114.Почему не работает спидометр на фирме: проверьте датчик скорости

Измерение скорости автомобиля уже давно осуществляется не механическим способом. Для этого соответствует датчик скорости, принцип действия которого основан на эффекте Холла. Этот датчик подает контроллеру электромагнитные импульсы, на основании которых последний рассчитывает скорость машины.

Измерение скорости автомобиля происходит следующим образом. Датчик на каждый километр пройденного пути отправляет контроллеру фиксированное количество импульсов — 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость на временном интервале между импульсами.

Этот датчик, помимо своей основной функции, косвенно помогает автовладельцу экономить топливо. При движении автомобиля катящимся со скоростью более 20 км / ч контроллер по показаниям датчика не открывает подачу топлива.

Датчик скорости ВАЗ 2114, как и на всех других автомобилях семейства ВАЗ, в том числе ВАЗ-2109, Калина, приор, находится на коробке передач, а точнее на механизме привода спидометра.Для его обнаружения нужно залезть под капот, желательно снять адсорбер, чтобы освободить пространство (можно и без сброса, но до датчика скорости добраться будет сложнее). Сбоку от правого внутреннего винта нужно найти провод, идущий к КПП, он подключен к разъему датчика скорости.

Признаки неисправности датчика скорости

При выходе из строя датчика скорости становится невозможно измерить скорость машины, но это еще не все.Хуже того, пока есть перебои в работе мотора. Чаще всего встречаются следующие признаки, указывающие на неисправность, устранить которые поможет только его замена:

• спидометр не работает или дает неверные показания;
• нестабильный холостой ход;
• повышенный расход топлива;
Мотор
• перестает развивать полную мощность.

По статистике чаще всего о неисправности говорит остановка мотора на холостом ходу, когда машина движется по перекату, или когда водитель выжимает сцепление для переключения трансмиссии.Обычно загорается индикатор на панели приборов Check Engine, а если автомобиль оборудован бортовым компьютером, выдает код ошибки «24».

При неисправности датчика скорости на «Калине» к числу симптомов добавляется нерабочий руль, а также повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов.Окисленные или загрязненные контакты необходимо очистить и покрыть смазкой, например литолом.

Возможный обрыв проводов следует искать от разъема. В этом месте они загибаются и часто исчезают. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может растаять, после чего происходит смыкание.

Причиной неисправности датчика может быть изношенный трос спидометра. Со временем вовремя появляются обрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Как проверить датчик скорости на ВАЗ-2109

Проверка датчика скорости начинается с того, что выясняется, подано ли на его контакты 12В. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно только проверить. Напряжение варьируется в диапазоне от 0,5 В до 10 В.

Проверить прибор можно тремя способами, для первых двух вам понадобится мультиметр.

Первый способ

1. датчик снят;
2. с помощью мультиметра нужно выяснить, на каждый контакт отвечает ответ, нужно найти пульс;
3. положительный щуп соединен с импульсным контактом, а минус — с кузовом или двигателем автомобиля;
4. кусок трубки надевается на ось датчика и вращается с малой скоростью, мультиметром измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

Второй способ (без разборки)

• с помощью домкрата навешивается одно из передних колес станка;
• мультиметр подключен к проводам датчика;
• необходимо вращать колесико и контролировать, появляются ли импульсы (если да — прибор работает нормально).

Третий способ (без мультиметра)

При отсутствии измерительного прибора проверку можно проводить с помощью контрольной лампы или обычной лампочки на 12 вольт.Порядок действий аналогичен второму способу.

1. от датчика, импульсный провод отключен;
2. при включении зажигания с помощью справочной лампы необходимо найти плюс и минус;
3. руль размещен;
4. контрольная лампа подключена к сигнальному проводу, колесо вращается (если на кассе загорелся «минус» — датчик сработал).

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, от поворотников).Провод подключается плюс аккумулятор и сигнальный контакт. Если датчик исправен, лампочка мигает.

Если проверка показала, что устройство исправно, необходимо проверить, как работает его привод. Для этого c передним колесом. На ощупь надо найти датчик привода. Затем нужно крутить колесо, но контролировать рукой, есть ли вращение в приводе и устойчиво ли оно.

Замена датчика скорости на ВАЗ-2109

Неисправному ремонту датчика скорости не подлежит.Замена производится быстро и несложно. Вам понадобятся ключи «10» и «21». В первую очередь отключается бортовая сеть аккумуляторной батареи, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если его шток сломается, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Установка производится в обратной последовательности. Приводной шток вставляется в гильзу датчика, резиновое уплотнительное кольцо смазывается маслом, после чего прибор привинчивается на место.

После того, как замена была произведена, необходимо сбросить ошибки ЭБУ, иначе он все равно будет считать датчик скорости неисправным, и замена должного эффекта не даст.

Когда-то измерение скорости автомобиля производилось с помощью механического устройства. Колесо вращало трос, который закручивал спидометр, в результате водитель ориентировался, с какой скоростью он движется.

Сейчас «механика» заменила электронику, поэтому снятие показаний с колес совершенно другое.Был изобретен так называемый датчик скорости автомобиля ( DSA ), принцип действия которого основан на эффекте «Холла». Pro Hall Effect Мы рассказывали в статье:

Датчик посылает на контроллер электромагнитные импульсы, которые обрабатываются и создается база данных полученных данных для точного расчета скорости автомобиля. Это работает следующим образом: как мы уже говорили, DSA посылает импульсы всего за один километр около 6004, чем быстрее будет двигаться машина, тем меньше интервал между импульсами.Таким образом, электронный контроллер производит отсчет, ориентируясь на временный интервал между каждым новым импульсом.

Датчик скорости, по сути, расположен на, недалеко от правой шруса. Для снятия ДСА нужно залезть под машину.

В этой статье мы расскажем , как проверить датчик скорости в домашних условиях на примере ВАЗ 2114.

Признаки неисправности датчика скорости:

• Плавающие обороты холостого хода;
• Глохнет двигатель;
• Во время движения авто не работает спидометр;
• Ошибки, которые появляются на панели приборов;
• Падение мощности двигателя.

Основные причины неисправности DSA

Основная «болячка», при которой у пропадает сигнал с датчика скорости — Плохой контакт или его полное отсутствие. Как правило, причина кроется в обрыве провода или целостности разъема, поэтому, если вы заметили неисправности в датчике скорости, в первую очередь проверьте указанные выше пункты. Проверить сопротивление в цепи массы, оно должно быть в пределах 1 Ом. Если неисправность не обнаружена, проверьте датчик скорости ВАЗ 2114 более подробно, как это сделать, ниже.

Как проверить DSA своими руками? Способы проверки датчика скорости в домашних условиях

В первую очередь придется снять датчик скорости. Датчик скорости ВАЗ 2114 имеет три контакта: 1 — масса, 2 — импульсный сигнал, 3 — напряжение. DSA check Ничего сложного не представляет, необходимо проверить массу на 1-м контакте, после того, как убедитесь, что на 3-м контакте есть напряжения (должно быть 12 В), в конце — импульс 2-го контакта следует проверять, проворачивая ведущие колеса.Скорость вращения должна быть не менее 3-5 км / ч. Кроме того, можно подписать 1-й и 3-й контакты.

Альтернативный метод проверки ДСА в домашних условиях (без снятия ДСА)

1. Лекарство переднее колесо (если у вас переднеприводный автомобиль).
2. К контактам датчика нужно подключить вольтметр и раскрутить колесо как можно сильнее, после чего можно будет считывать показания с прибора. Если при осмотре вы обнаружили, что напряжение и частота увеличиваются — датчик, скорее всего, исправлен.

Проверить датчик скорости с контрольной лампочкой

Этот метод для тех, у кого нет вольтметра.

1. Аналогично, как и в предыдущем случае, нужно трясти машину, а точнее ведущие колеса.
2. Отключить импульсный провод.
3. Включить зажигание.
4. Подключите один провод к «плюсу», а второй к разделенному выходу «сигнал».
5. Подсоедините концы проводов к контроллеру и разверните колесо. Если лампочка мигает — датчик исправен.

Если после проведенных проверок вы обнаружили, что датчик неисправен, замените DSA самостоятельно или обратитесь за помощью в сервисную станцию.

Современные автомобили оснащены множеством различных контроллеров и регуляторов, предназначенных для выполнения различных функций. Датчик скорости (ДС) в любом автомобиле, в том числе ВАЗ 2114, — это прибор, позволяющий узнать, с какой скоростью движется транспортное средство. Подробнее о характеристиках устройства, а также о его замене вы можете узнать из этого материала.

[Скрыть]

Характеристика

Как найти прибор, каков его принцип работы и как проверить датчик скорости ВАЗ? Для начала разберем основные характеристики устройства.

Расположение

Так где же датчик скорости на ВАЗ 2114? Как видно на фото, DS находится в верхней части коробки передач, рядом с щупом для проверки уровня моторной жидкости. Получить доступ к ДС, расположенному на ЦПП, можно двумя способами — открыв моторный отсек и выключив адсорбер или ниже, через смотровую яму.

Функции и принцип действия

Датчик скорости ВАЗ 2114 или как его часто называют Датчик спидометра, не только выполняет функцию передачи скорости автомобиля.

Конечно, это его основной вариант, но в целом ДС предназначен для выполнения следующих задач:

1. Передача данных на прибор спидометра ВАЗ 2114, в результате чего водитель всегда может узнать, на какой скорости он двигается.
2. DS поддерживает наиболее оптимальную работу датчика холостого хода.
3. Также устройство передает информацию на ЭБУ, что позволяет выдерживать наиболее оптимальные повороты с учетом смены режимов движения.

Основной принцип работы эффекта Холла означает, что DS работает по принципу взаимодействия магнитного и электрического полей. Это взаимодействие способствует появлению линейного напряжения на полупроводниковой пластине разности потенциалов. Когда машина движется, напряжение преобразуется в специальный импульс, который, в свою очередь, передается на контроллер.В соответствии с временным интервалом между сигналами DS производит расчет скорости движения (автор видео — канал REMONTYCA).

Ошибки и признаки неисправности

О поломке DS Driver может сообщить блок управления.

Если в работе регулятора зафиксированы поломки, на приборной панели могут появиться ошибки:

• Р0500 — нет сигнала от регулятора;
• P0503 — Сигнал от DS прерван.

Как показывает практика, в большинстве случаев появление таких ошибок является следствием плохого контакта разъема DS или повреждения его проводки.Это вполне нормально, особенно если учесть, что трансмиссия в процессе эксплуатации автомобиля испытывает большие вибрации.

Но иногда на приборке и не отображаются коды ошибок, в этом случае будет полезно узнать, какие признаки неисправности характерны для вышедшего из строя ДП:

1. Поплавок оборотов двигателя, особенно на холостом ходу, в некоторых случаях двигатель может самопроизвольно заклинивать, если не нажимать педаль газа.
2. Спидометр автомобиля отказывается работать или работает нестабильно.
3. Увеличивает расход топлива.
4. Питание силового агрегата В целом падает (автор видео о причинах неисправности регулятора и диагностики — Канал ВЧ автоэлектрода).

Проверка работоспособности

Если вас интересует, как проверить датчик скорости, то диагностику можно провести несколькими способами.

1. Установите рычаг КПП на пятую передачу и наденьте переднее колесо на домкрат.
2. От контроллера отключите вилку, для этого нужно просто перегнать замки и отключить микросхему.
3. С помощью провода соединить ДС с аккумулятором и вольтметром.
4. Разрезать колесо. Если DS рабочий, то видно, как меняются импульсные сигналы — от 0,5 до 10 В.

Второй способ в целом такой же, только вместо вольтметра можно использовать контрольную лампу. При вращении колеса лампа должна мигать при исправном ДС. Другой способ — установка заведомо работающего датчика и проверка работы двигателя с его помощью.

Инструкция по замене

Подробная инструкция по замене фото приведена ниже:

1. Сначала откройте моторный отсек и отсоедините аккумулятор.Для большего удобства необходимо удалить гофру воздуховода.
2. После того, как вы получите доступ к ДС, нужно отсоединить от него вилку с проводами.
3. Теперь необходимо осторожно повернуть корпус устройства против часовой стрелки, после чего ЦС можно демонтировать.
4. Если есть сомнения в исправности регулятора привода, ключом от ключа на 10 необходимо открутить гайку крепления устройства. С помощью отвертки с плоским жалом нужно поставить корпус привода DS.
5. Осторожно снимите получившийся диск и замените его новым. Как видите, в целом схема подключения регулятора довольно простая.
6. Теперь можно установить новый регулятор. Сделав это, соедините вилку с проводами с проводами и не забудьте включить аккумулятор. Сама проводка должна быть надежно закреплена, чтобы впоследствии у вас не было проблем с работой DS.

Фотогалерея

Больше фото о замене представлено ниже.Как видите, в целом процедура замены достаточно простая, особых знаний для этого не будет, так что поменять ДС в домашних условиях возможно.

Видео «Визуальная инструкция по замене DS в домашних условиях»

Визуальная видео инструкция по самостоятельной замене Регулятор предоставляется своими руками (автор ролика — Канал Szalg Channel).

Датчик скорости ВАЗ 2114 — один из важнейших элементов электронной системы управления «Сердце» автомобиля.По его показаниям, это зависит от того, сколько топлива будет подано, сколько воздуха обойдет дроссельную заслонку При движении на холостом ходу, каковы будут показания спидометра и т. Д.

Где датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 находится в верхней части коробки передач, рядом с датчиком уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отключив адсорбер, и снизу, используя для удобства смотровую яму.

Принцип датчика скорости.

В основе работы любого современного датчика скорости лежит эффект Холла, то есть взаимодействие электрического и магнитного полей, провоцирующее создание разности потенциалов в полупроводниковой пластине — напряжения Холла. При движении указанное напряжение преобразуется в частотный импульсный сигнал, поступающий в контроллер. По временному интервалу между этими импульсами рассчитывается скорость движения автомобиля.

Неисправности датчика скорости ВАЗ 2114.

Как правило, неисправность датчика скорости указывают:

• «Лежит» на стрелке нулевого спидометра;
• снижение мощности мотора;
• повышенный расход топлива;
• проблемы с холостым ходом и, конечно же, ошибки Р0500 (отсутствие сигнала датчика скорости) и P0503 (прерывистый сигнал).

Большинство из них не являются прямым признаком неисправности датчика скорости, но однозначно указывают на необходимость его проверки.

Как проверить датчик скорости ВАЗ 2114?

Проверить датчик скорости на автомобилях отечественного производства можно разными способами: не снимая датчик с автомобиля и вместе с ним.

В первом случае все достаточно просто:

Хороший датчик четко увидит изменение импульсного сигнала — в диапазоне 0,5-10В.

Во втором случае делаешь то же самое, только заменяешь вольтметр. контрольный свет. Когда колесо вращается, индикатор должен мигать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает снятие датчика с автомобиля (о том, как это сделать, читайте ниже) и подключение к вольтметру и подаче питания на него по следующей схеме.

Датчик скорости

(ДС) устанавливается на все автомобили и предназначен для измерения скорости движения транспортного средства. На ВАЗ 2114 датчик скорости расположен вверху коробки передач. Для демонтажа необходимо будет снять либо корпус воздушного фильтра, либо адсорбер.В этой статье мы рассмотрим диагностику датчика и заменим его неисправный.

Как датчик измеряет скорость

Работает по принципам зала. Если говорить простым языком, то его работа заключается в преобразовании напряжения холла в импульсы, которые передаются на контроллер. Учет скорости при движении автомобиля считается считается с помощью импульсов. На 1 км пути датчик выдает 6004 импульса, считая интервалы между импульсами, DS и определяет скорость.

Передается на ЭБУ («Мозги» автомобиля), а также на спидометр и RXX (регулятор холостого хода). При некорректной работе датчика показания на спидометре автомобиля могут отличаться от реальных.

Признаки неисправности датчика скорости

При некорректно работающем или неисправном датчике показания спидометра будут отличаться от реальных. Если на спидометре датчик вообще не работает, стрелка «ляжет» на ноль. К тому же холостой ход может работать нестабильно, из-за чего обороты могут «прыгать».

Если при движении вы обнаружили, что стрелка на спидометре зависает в одном месте, показывает неправильную скорость движения или вообще врет, пора проверить датчик и выявить неисправность.

Как определить неисправность датчика скорости

Если у вас установлен бортовой компьютер, то на нем будет отображаться ошибка:

Ошибка
• P0500 говорит о том, что ЭБУ не получает информацию о скорости датчика
• Ошибка Р0503 сообщает, что сигнал с датчика поступает прерывисто или с перебоями

В первом случае вероятность неисправности самого датчика, во втором, при ошибке P0503 датчик можно исправить, и проблема заключается в обрыве проводки или проблемах в блоке, подходящем для датчик.При появлении вышеперечисленных ошибок на БК или по стрелке спидометра диагностируется не только датчик, но и вся цепь.

Какой датчик нужен для замены

С завода на ВАЗ 2114 установлен датчик маркировки, артикул: 343.3843. Изготовлен датчик в городе Курск. Стоимость на данный момент от 230 рублей и выше. В дополнение к нему предлагаются датчики аналоги:

1. Fenox SS10102O7 Цена от 200 руб. (Беларусь)
2. Manover MR21123843 Цена от 270 руб. (Германия)

При выборе датчика советуем устанавливать именно тот, который ставится АвтоВАЗом с завода.Хотя нередки случаи, когда он выходит из строя к 50 — 70 тысячам км пробега. Одна из частых причин выхода датчика из строя — это надоедающая вода внутри. После этого на ложе датчика образуется ржавчина, и он цепляется.

Разборка и замена датчика

Итак, чтобы добраться до ДС, необходимо снять либо адсорбер, либо корпус воздушного фильтра. Лучше пойти в 1 путь и снять адсорбер, который крепится двумя болтами.

Отсоединяем плюсовую клемму от АКБ и откручиваем две гайки крепления адсорбера, после чего поднимаем вверх и убираем в сторону.

Наверху КПП рядом с дипломом будет расположен датчик скорости. Отсоедините клемму от датчика и открутите ее от руки. Если ключ сильно затянут на 21.

Покрутив старый датчик, проводим всю необходимую диагностику, описанную ниже, и производим сборку в обратной последовательности.

Диагностика датчика скорости и всей цепи

Проверка обрыва проводки

Итак, чтобы найти причину неисправности, необходимо проверить как датчик скорости, так и всю цепь в целом.Для этого отсоедините от датчика блок с 3 проводами и осмотрите его визуально. Накладка с тремя проводами — питание, сигнал и вес. Если все провода в порядке, переходите к дальнейшему осмотру.

Проверка привода датчика

Далее проверяем привод датчика, который выходит из КПП. Подчиняем любое переднее колесо автомобиля и начинаем его крутить, при этом смотрим на сам датчик привода. Он должен легко вращаться, без зазоров и хруста. Вы можете касаться пальца равномерно от вращения или нет.Если с диском все в порядке переходим к дальнейшей диагностике. Если нет, вам нужно будет заменить диск.

Проверка обрыва цепи питания

Теперь с помощью чека или мультиметра проверим, подано ли питание на блок датчиков. Проверка отверткой с индикатором. Одним концом цепляем + аккумулятор вторым к разъему №3, включаем зажигание, смотрим, свет должен быть заглублен. Потом проверяем питание одного конца на (-) АКБ второго в разъеме №1, включаем зажигание, смотрим, лампочка должна быть закопана.Ставим датчик на место, проверяем сигнал, подключаем один конец к батарейке, второй к сигналу на датчике №2, колесо крутить желательно быстро, лампочка должна мигать.

Если после всех диагностических процедур проблемы не выявлены, обрыва цепи нет, привод датчика на коробке в норме, значит датчик заменен.

Как проверить датчик скорости, ВАЗ 2110, 2111, 2112. Как заменить датчик скорости, ВАЗ 2113, 2114, 2115

Детали

По сценарию Джейсона Ханса

Начиная с «десятого» семейства (2110, 2111 и 2112) автомобили стали оснащаться электронным спидометром.Если выходит из строя электронный спидометр ВАЗ, скорее всего, проблема кроется в датчике скорости. Если датчик скорости 2110, 2111, 2112, 2113, 2114 или 2115 вышел из строя, его необходимо заменить. Однако перед заменой датчика скорости ВАЗ его необходимо проверить.

Как проверить датчик скорости на ВАЗ

Проверить датчик скорости на ВАЗ (2110, 2111, 2112, 2113, 2114 или 2115) проще всего, не снимая датчик с автомобиля. Чтобы проверить датчик скорости ВАЗ, нужно поднять автомобиль домкратом так, чтобы одно колесо не касалось земли.Подключите контакты датчика к вольтметру (или тестеру в режиме вольтметра) и начинайте крутить колесо. Если колесо вращается, прибор измеряет напряжение, значит, датчик скорости исправен. Если нет напряжения, датчик скорости ВАЗ вышел из строя и требует замены.

Как заменить датчик скорости на ВАЗ

Замена датчика скорости на ВАЗ 2110, 2111, 2112, 2113, 2114 или 2115 — процедура очень простая, легко носить с собой руками. Для замены датчика скорости понадобится всего один ключ на 22.

1. Найти датчик скорости — он находится сразу за защитой двигателя (если смотреть на двигатель).

2. Снимите клемму с датчика скорости и открутите датчик ключом на 22

3. Снимите датчик холостого хода, замените его новым.

4. Соберите все в обратной последовательности.

После замены датчика скорости спидометр должен начать нормально работать и показывать правильную скорость.

• Интересно
• Не интересует

Установка датчика скорости на ВАЗ 2114.Почему не работает спидометр на четверке: проверьте датчик скорости

Когда-то скорость автомобиля измеряли с помощью механического устройства, колесо вращалось с помощью троса, который вращал спидометр, в результате чего водитель ориентировался на том, с какой скоростью он двигался.

Сейчас «механику» заменили на электронику, поэтому показания с колес совсем другие. Был изобретен так называемый датчик скорости автомобиля ( DSA ), принцип действия которого основан на эффекте «Холла».Об эффекте Холла мы рассказывали в статье:

Датчик посылает на контроллер электромагнитные импульсы, которые обрабатываются и на основе полученных данных производится точный расчет скорости автомобиля. Это работает следующим образом: как мы уже говорили, DSA отправляет импульсы всего за один километр порядка 6004, чем быстрее движется машина, тем короче будет интервал между импульсами. Таким образом, электронный контроллер производит подсчет на основе временного интервала между каждым новым импульсом.

Датчик скорости, собственно, находится на правом ШРУСе, рядом с ним. Чтобы снять ДСА, нужно залезть под машину.

В этой статье мы расскажем вам , как проверить датчик скорости в домашних условиях на примере ВАЗ 2114.

Признаки неисправного датчика скорости:

• Плавающие обороты холостого хода;
• Глохнет двигатель;
• Не работает спидометр во время движения автомобиля;
• Ошибки, которые появляются на панели приборов;
• Потеря мощности двигателя.

Основные причины неисправности DSA

Основная «болячка» при которой пропадает сигнал с датчика скорости — плохой контакт или отсутствие контакта вообще. Как правило, причина кроется в обрыве провода или нарушении целостности разъема, поэтому, если вы заметили неисправность в датчике скорости, в первую очередь проверьте вышеперечисленные элементы. Проверить сопротивление в цепи массы, оно должно быть в пределах 1 Ом. Если неисправность не обнаружена, проверьте датчик скорости ВАЗ 2114 более подробно, как это сделать, читайте ниже.

Как проверить DSA своими руками? Способы проверки датчика скорости в домашних условиях

Первым делом нужно снять датчик скорости. Датчик скорости ВАЗ 2114 имеет три контакта: 1 — масса, 2 — импульсный сигнал, 3 — токовое напряжение. DSA check ничего сложного, нужно проверить заземление на 1-м контакте, затем убедиться, что на 3-м контакте есть напряжение (должно быть 12 В), в конце — следует проверить импульс 2-го контакта , вращая ведущие колеса.Скорость вращения должна быть не менее 3-5 км / ч. Дополнительно можно прозвонить 1-й и 3-й контакты.

Альтернативный способ проверить DSA дома (не снимая DSA)

1. Домкрат переднее колесо (если у вас автомобиль с передним приводом).
2. Необходимо подключить к контактам датчика вольтметр и максимально покрутить колесо, после чего можно будет снимать показания с прибора. Если во время теста вы обнаружите, что напряжение и частота увеличиваются, датчик, скорее всего, работает правильно.

Проверка датчика скорости с помощью контрольной лампы

Этот метод для тех, у кого нет вольтметра.

1. Так же, как и в предыдущем случае, нужно домкратить машину, а точнее ведущие колеса.
2. Отсоединить импульсный провод.
3. Включить зажигание.
4. Подключите один провод к плюсу, а другой — к сигнальному разъему.
5. Подсоедините концы проводов к контроллеру и сильно покрутите колесо. Если лампочка мигает, датчик исправен.

Если после проверок вы обнаружили, что датчик неисправен, замените DSA самостоятельно или обратитесь за помощью на СТО.

Карбюраторные версии автомобилей от отечественного производителя АвтоВАЗ устанавливают спидометры с механическим приводом. Он располагался непосредственно в картере коробки передач, и по вращающемуся тросу данные о скорости передавались на приборную панель.

С приходом на ВАЗ 2114 инжекторных двигателей автомобили стали оснащаться электронными спидометрами.Информация о скорости поступает от соответствующего датчика скорости.

На современных DS используется так называемый эффект Холла.

Об эффекте Холла

Суть этого эффекта заключается в появлении разности потенциалов при взаимодействии электрического и магнитного полей. В этом случае электрическое поле протекает через магнит, где расположена полупроводниковая пластина. Именно на нем формируется разность потенциалов холловского напряжения.

На практике эффект применялся следующим образом.При движении напряжение Холла преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем выше скорость движения, тем выше становится частота этого сигнала. Из расчетов удалось определить, что датчик выдает 6004 импульса на 1 км дороги. Благодаря интервалам между импульсами датчик рассчитывает скорость автомобиля.

Для выполнения любой работы с ЭЦП сначала необходимо определить, где он находится. Датчик скорости расположен в верхней части картера коробки передач.Попасть в него можно через моторный отсек или снизу, если поставить машину в яму.

Функции

1. Передача информации на приборную панель, а именно на спидометр, о скорости автомобиля.
2. Поддерживать оптимальную работу регулятора холостого хода.
3. Передача данных на электронный блок управления для поддержания оптимальной скорости в зависимости от режима движения.

DS подключается к спидометру и контроллеру с помощью монтажного блока, расположенного в моторном отсеке.А внутри машины прямо на реле вентилятора отопителя стоит датчик-предохранитель.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестала исправно функционировать и необходимо принять меры по устранению поломки

Если эти коды ошибок появляются на приборной панели, обязательно проверьте электрическую цепь на предмет окисления или повреждения целостности контактов.Часто из-за этого DS перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДП вышла из строя:

• На панели приборов спидометр показывает неверные данные о скорости или вообще не двигается;
• Немного газа, обороты плавают, двигатель глушится сам;
• Увеличивается расход топлива;
• Мощность двигателя значительно снижена.

Эти знаки могут указывать на проблемы с другими системами.Но если вы обнаружите один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибок, то проблема именно в датчике скорости.

Проверка работоспособности

Не спешите заменять устройство, пока не убедитесь, что виноват неисправный датчик.

Проверка выполняется несколькими способами. Какой из них предпочтете — решайте сами.

Перед этим обязательно проверьте состояние проводки, контактов.Если они окислились или заржавели, есть обрывы в цепи, значит, сам ЦС вполне может быть исправным. Вам просто нужно вернуть проводку и контакты в рабочее состояние. Если проверка показала, что все цело и проблем с контактами нет, то проведите диагностику датчика скорости.

1. Если вы не хотите снимать ДС, то поставьте машину на ровную поверхность, зафиксируйте колодками и приподнимите левое переднее колесо домкратом. Подключите к контактам датчика вольтметр и начните крутить руль руками.В этом случае посмотрите данные вольтметра. Если напряжение увеличивается с частотой пропорционально увеличению скорости вращения колеса, DS работает нормально.
2. Другой метод также не требует снятия измерительного прибора. Но для этого вам понадобится контрольная лампа. Поднять левое переднее колесо домкратом и подключить контрольную лампу к контактам ДС. Затем поверните колесо вручную. Если лампа горит, датчик исправен.
3. Третий метод включает разборку датчика, а затем проверку входного и выходного напряжения.Вольтметр послужит прибором для измерения показателей.
4. Четвертый способ активно используют те, кто предпочитает ремонтировать авто своими руками. Здесь нужно проверить привод датчика. Для этого колесо поднимается домкратом, а датчик снимается. Почувствуй драйв DS, а потом начинай крутить колесо. Пальцами можно почувствовать вращение привода. Если заклиниваний нет, все ровно крутится, значит привод в хорошем состоянии.

Если обнаружен отказ DS, единственное правильное решение — удалить его и заменить новым датчиком.

Определив, что ваш DS уже отработал, можно переходить к процедуре замены.

Замена

Даже если у вас есть опыт ремонта автомобилей, вам ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, загляните в инструкцию по эксплуатации вашего ВАЗ 2114.

Запастись необходимым набором инструментов и материалов:

• Ключи 21, 14, 10 мм;
• Сухие тряпки для очистки картера КПП;
• Новый DS.

Что касается нового датчика скорости, то его легко найти по каталожному номеру — 2111-3843010. Его ориентировочная стоимость на сегодняшний день составляет около 300 рублей.

Начало работы.

1. Устройство можно заменить через моторный отсек. Но такой вариант доставляет определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к нужному объекту. Убрать их можно, но тогда открутить датчик все равно будет проблематично.
2. Чтобы избежать лишних демонтажных работ и облегчить себе задачу, заезжайте в яму и добирайтесь до ДП снизу.
3. Искомое устройство расположено непосредственно на картере коробки передач над карданом кулисы. Посмотрите в область щупа, чтобы проверить количество масла в коробке передач. Здесь вы найдете DS.
4. После выезда в яму подождите, пока корпус мотора остынет. Откройте капот, чтобы ускорить процесс охлаждения.Не закрывайте перед началом работы. Это обеспечит дополнительное освещение.
5. Отсоедините отрицательную клемму от аккумулятора вашего ВАЗ 2114.
6. Найдите датчик, который вы ищете, с помощью сухой ткани удалите всю грязь, скопившуюся на картере коробки передач. Необязательно чистить всю коробку, достаточно очистить участок, где находится ДС.
7. Отсоедините контакты, сняв колодку проводов. Для этого достаточно нажать на пружинную защелку.
8. DS следует отвинтить осторожно, вращая против часовой стрелки.
9. Не всегда можно снять датчик вручную, так как приставшая грязь имеет тенденцию прилипать. Используйте гаечный ключ на 21 мм, чтобы снять DS с гнезда.
10. После разборки ДС проверьте состояние привода. Как именно это сделать, мы уже рассказали.
11. Если шток сломан, вам придется полностью демонтировать привод.
12. Гаечным ключом на 10 мм откручивается крепежная гайка, снимается вместе с шайбой.
13. С помощью гаечного ключа на 14 мм немного ослабьте привод в гнезде, после чего его можно будет осторожно вынуть из гнезда.
14. Убедитесь, что шток не попал в коробку. В противном случае придется разбирать коробку передач и разбирать ее. А это трудная задача.
15. Проверьте состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от степени износа.
16. Замените шток, установите привод на место и соберите в обратном порядке.
17. Новый датчик аккуратно ввинчивается в гнездо уже по часовой стрелке.
18. Вставьте клеммы с проводами, соедините контакты и проверьте работу прибора.

DS следует вкручивать как можно осторожнее, так как корпус датчика сделан из пластика. Повредить его очень легко.

Заменить такой прибор, как DS, несложно. Соблюдайте последовательность операций, действуйте осторожно и используйте качественные запасные части. Плюс не забудьте предварительно убедиться, что виноват DS. В противном случае работа может оказаться напрасной.

Все переднеприводные автомобили ВАЗ с инжекторными двигателями, такие как 2114 и подобные, оснащены датчиками скорости.То есть теперь скорость автомобиля определяется именно по его показаниям, а не по механическому воздействию троса спидометра, как это было раньше.

Довольно часто владельцы ВАЗ 2114-2115 сталкиваются с такой проблемой, когда стрелка спидометра начинает ходить в случайном порядке, либо данные о скорости заметно отличаются от реальных. В этом случае первая причина, по которой могут возникнуть эти проблемы, — это выход из строя датчика скорости.

Датчик скорости на автомобиле Лада Самара расположен в верхней части картера коробки передач.Но попасть туда легко не так-то просто.

Для его замены идеальным вариантом будет заехать в смотровую яму и всю эту операцию проделать из-под автомобиля. Чтобы все было нагляднее, ниже будет представлено фотоописание всей работы.

Фотоотчет по замене датчика скорости на ВАЗ 2115-2115

Итак, первым делом отсоединяем клемму от отрицательной на АКБ. Для этого понадобится ключ на 10 или головка с маленькой ручкой.Когда вы с этим справились, можете двигаться дальше. Отсоедините шнур питания от датчика.

На фото вид снизу:

Чтобы отсоединить этот блок от жгута проводов, нужно сжать металлические зажимы и потянуть этот узел вверх:

Теперь вытаскиваем старый датчик из картера коробки передач, для чего может потребоваться рожковый гаечный ключ на 22 мм. Хотя, в большинстве случаев, вручную все откручивается отлично. Затем берем новую деталь и устанавливаем в обратном порядке.

Как видите, старый датчик подключали напрямую к вилке, а в новом есть как бы удлинитель с проводом, но особой разницы в них нет.

Что касается стоимости этих деталей, то цена нового датчика скорости на модели ВАЗ 2114-2115 может составлять около 350 рублей за самый дешевый вариант отечественного производства.

Если двигатель вашего автомобиля глохнет на холостом ходу, скорее всего вам необходимо заменить датчик скорости ВАЗ 2114.Хотя спешить не стоит, эта проблема может быть связана не только с измерителем скорости, но и причина может заключаться в: Датчик массового расхода воздуха (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), РХХ (регулятор холостого хода), ДПКВ (датчик положения коленвала).
Если спидометр работает нестабильно или не работает спидометр, увеличился расход топлива, упала тяга двигателя, то стоит проверить измеритель скорости. Заменить его своими руками — посильная задача для всех, так как для этого требуется минимум инструмента и ничего другого.
В современных автомобилях в наше время все чаще устанавливают инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, в который с контроллеров поступают данные о работе всех агрегатов автомобиля.

Неисправный контроллер выдает неверные данные, что приводит к неисправности компьютера и всех систем автомобиля.
Эти контроллеры включают рассматриваемый нами DSA:

• Измеритель скорости автомобиля (сокращенно DSA) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
• Регулятор по импульсам счетчика контролирует стабильную работу двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха, направляемого в обход дроссельной заслонки.
• Частота сигналов счетчика прямо пропорциональна скорости автомобиля.

Важно отметить, что исправный счетчик экономит ваш газ таким образом:

• Контроллер получает от измерителя скорости следующие данные: скорость автомобиля — 100 км / ч.
• Регулятор получает данные от ДПДЗ: положение — закрыто (на газ не нажимать).
• На основании полученных данных регулятор воспринимает такую ​​ситуацию — «торможение двигателем».
• Поэтому он перекрывает подачу топлива.
• Другими словами, при закрытой дроссельной заслонке регулятор не подает топливо до 20 км / ч.
• И это не единственная полезная функция спидометра.

Как датчик определяет скорость автомобиля

Итак:

• Как было сказано чуть ранее, спидометр передает свои импульсы (на 1 километр — 6004 импульса)
• На основе этого соотношения регулятор вычисляет скорость по временному интервалу между импульсами счетчика
• Спидометр на передней части автомобиля помимо регулятора использует импульсы измерителя, отображает скорость

Где датчик скорости находится на ВАЗ 2114

Указатель скорости расположен в верхней части корпуса коробки передач.
Чтобы добраться до него, вам необходимо выполнить следующие действия:

• Открыть капот.
• Снимите адсорбер, исключительно для удобства (снимать его не нужно).
• Заползти в область правого ШРУСа и найти там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под дроссельной заслонкой, см. Фото ниже).

Признаки неисправности измерителя

Итак:

• Неравномерный холостой ход или глохнет на холостом ходу.
• Спидометр работает плохо или не работает вообще.
• Повышенный расход бензина.
• Падение тяги двигателя.

Для справки: Каталожный номер датчика для Самары (самара) 6-ти пульсный измеритель скорости № 2111-3843010.

Ошибки измерителя скорости

При неисправности счетчика или неисправной цепи на бортовом компьютере при диагностике выскакивает ошибка:

• P0500 — Нет сигнала от измерителя скорости автомобиля.
• P0503 — прерывистый сигнал измерителя скорости.

Причина чаще всего кроется в проводке счетчика, они просто болтаются и не закреплены. Поэтому случаи обрывов проводов — обычное дело, перед заменой обязательно проверьте схему счетчика.

Какой лучше выбрать

Стандартный заводской датчик № 2111-3843010 имеет слабый пластиковый стержень, поэтому часто ломается … Для этого целесообразнее заменить датчик на металлический стержень, но тогда придется заменить разъем.

Как проверить, работает ли

Итак:

• Датчик имеет три группы контактов: первый контакт заземлен, второй — импульсный сигнал, третий — напряжение.
• Начинаем проверку с наличия массы на первом контакте, затем наличия напряжения на третьем контакте (12 вольт).
• Проверяем импульс второго касания при пробуксовке ведущих колес не менее 5 км / ч.
• Первый и третий контакты «звонят»

Неисправный датчик подлежит замене.

Замена датчика скорости в ВАЗ 2114

Датчик

не отличается надежностью и долговечностью, поэтому владельцы ВАЗ 2114 меняют несколько раз в год, поэтому при замене его своими руками цена вопроса значительно снижается, наша подробная инструкция вам поможет.

Внимание: помимо самого датчика, контакты, которые подходят к нему, ломаются, причем довольно часто, потому что болтаются. Снимая его, будьте осторожны, чтобы шток не упал внутрь коробки, иначе придется научиться снимать и разбирать редуктор

.

Необходимый инструмент

Нам понадобится:

• ключ на 10 и 21 и кольцо на 14 (может пригодится).
• датчик новый.

Работы проводим на холодном двигателе, чтобы не обжечь руки:

• Откройте капот, ключом на 10 снимите клеммы аккумулятора.
• Находим расположение датчика: он находится рядом с щупом для проверки уровня масла на КПП.
• Снимаем адсорбер, чтобы было удобнее откручивать счетчик (откручиваем гайки и просто откладываем в сторону).
• Дотрагиваемся до датчика рукой и снимаем с него блок проводов, придерживая пальцами пружинный зажим.
• Откручиваем датчик против часовой стрелки и вытаскиваем.
• Если не получается открутить вручную, используйте ключ на 21.

• В случае поломки старого штока необходимо снять привод.
• Ключом на 10 открутите гайку и снимите ее вместе с шайбой.
• Если привод не вынимается, используйте колпачок на 14 и ослабьте его.
• Расшатав — вынимаем.
• Будьте осторожны, не забывайте, что если вы уроните шток в коробку, вам придется снимать и разбирать его.

• Если привод был снят, проверьте состояние уплотнительного кольца, возможно, его необходимо заменить.
• Установка производится в обратной последовательности.
• При установке нового датчика важно, чтобы его штифт попал внутрь полого штифта втулки.
• Осторожно снимите втулку, при необходимости используйте гаечный ключ на 10.
• Осторожно вкрутите сам датчик (вращая его по часовой стрелке).
• Учтите, что корпус датчика сделан из пластика и его легко сломать.

Замена успешно завершена. Как оказалось, это совсем несложно.
Дополнительно можете посмотреть видео как идет замена датчика скорости ВАЗ 2114.

Обслуживание и ремонт автомобилей стоит недешево, особенно если вы обратились за помощью в сервисный центр. В этой статье мы расскажем, как можно самостоятельно заменить датчик скорости ВАЗ 2114.

Признаки неисправности датчика скорости

Итак, вы обратили внимание, что спидометр перестал работать и стрелка на нем не двигается, расход бензина превышает норму.Значит, пришло время ремонтировать датчик скорости ВАЗ. Для этого совсем не обязательно обращаться в автосервис, ведь вы можете взяться за дело самостоятельно. Для начала нужно подробно узнать, как правильно заменяется эта деталь.

Датчик предназначен для передачи сигнала на специальный контроллер, который регулирует работу двигателя на холостом ходу. В результате корректируется подача воздуха, который направляется в обход дроссельной заслонки.

Расположение датчика

Найти это приспособление в ВАЗ 2114 самостоятельно совсем несложно: оно расположено на коробке передач.Для этого вам нужно открыть капот на машине и найти провод, ведущий к этой самой коробке. Этот провод также ведет к измерителю скорости.

Бывает, что причина поломки кроется в ослабленной или плохо закрепленной проводке, поэтому перед ее заменой нужно это проверить. Для этого вам понадобятся следующие инструменты:

• Отвертка (плоская и крестообразная).
• Плоскогубцы обычные.

Если провода в порядке, то причина кроется в поломке самого датчика.

Как удалить?

1. Откройте капот и ключом на 10 снимите «массу» с АКБ;
2. Удаление канистры сделает процесс замены более удобным. Делается это очень быстро: откручиваем гайки и откладываем в сторону, чтобы не мешало работе;
3. Снимите блок вместе с проводами. Для этого необходимо зажать фиксатор;
4. Снимите устройство. Его нужно аккуратно повернуть против часовой стрелки, пока он не открутится. Затем вынимаем датчик при помощи ключа на 21;
5. Место установки необходимо очистить от грязи и мусора.

Инструкции по установке

• Перед заменой сломанного датчика на новый имейте в виду, что корпус устройства сделан из пластика, поэтому важно быть очень осторожным, чтобы не сломать его.
• Для правильной установки скоростного приспособления ВАЗ 2114 необходимо, чтобы паз приспособления точно входил в паз втулки. Иначе он не сможет как следует закрепиться и сесть на место.
• Последний шаг — надежная фиксация.Для этого осторожно поверните датчик по часовой стрелке. Главное не переборщить и не сломать новое устройство.

На этом замена устройства завершена. Стоит ли обращаться в сервисный центр и сколько денег вы сэкономите, сделав это самостоятельно, подумайте сами.

Почему обороты двигателя то поднимаются, то падают. Причины вращения двигателя на холостом ходу почему падают обороты на

Необходимо, чтобы все системы силового агрегата работали исправно.При этом двигатель должен нормально работать как под нагрузкой, так и на холостом ходу.

На практике часто водители сталкиваются с проблемой, когда обороты двигателя не падают или падают с большой задержкой после сброса газа. Очевидно, что завышенные холостые обороты указывают на проблемы и являются причиной повышенного расхода топлива.

В этой статье мы поговорим о том, почему не падают обороты мотора, а также рассмотрим основные причины, по которым подобные проблемы возникают и на авто.

Читайте в этой статье

При сбросе газа обороты увеличиваются или «зависают»: общие неисправности

Начнем с того, что на многих авто с инжектором при нагреве обороты поднимаются.Это необходимо для того, чтобы силовой агрегат стабильно работал после холодного пуска.

Однако после повышения температуры блок управления снижает обороты ХХ, приводя их к норме. На многих автомобилях с карбюратором водитель самостоятельно увеличивает обороты при нагреве, используя так называемую «SUPPLC».

При этом после прогрева двигателя обороты холостого хода нормальные, в среднем 650-950 об / мин. Если нажать на газ и отпустить акселератор, обороты должны быть увеличены, после чего он снова опускается до заданных значений.

Также часто возникает, когда импульс медленно сбрасывают или постоянно держат на отметке 1,5 тыс. Об / мин, 2 тыс. Оборотов и т. Д. На счету в таких случаях расход увеличивается и сильнее ДВС, что свидетельствует о необходимости для диагностики.

• Итак, начнем с частых проблем карбюратора. Часто обороты двигателя не сбрасываются из-за проблемы с дроссельной заслонкой. Например, когда водитель нажимает на газ, заслонка должна открываться шире, чтобы больше воздуха сжигало топливо в цилиндрах.После отпускания педали газа заслонка закрывается, обороты уменьшаются.

Если заслонка не закрывается до конца, повторно поступающая смесь попадает в цилиндры, обороты увеличиваются. Причиной может быть сильное загрязнение дроссельного узла или повреждение самой заслонки (деформация). Для начала прочистите заслонку, в качестве очистителя подойдет жидкость для чистки карбюратора.

Также отметим, что заслонка закрыта и в том случае, когда приводной трос изношен.В этом случае кабель подлежит замене. На карбюраторных машинах обороты двигателя падают не часто и если вышла из строя прокладка между карбюратором. Также виновником может быть впускной коллектор, имеющий поломку.

Основной задачей становится правильное соотношение количества топлива и воздуха. Часто высокий уровень топлива B. Поплавковая камера Карбюратор также приводит к увеличению числа оборотов. Проверку следует начинать с игольчатого клапана.

• Теперь перейдем к инжектору. Обратите внимание на многие инжекторные автомобили.Что касается устранения неисправностей, то сама система впрыска сложнее, то есть причин высоких оборотов больше по сравнению с карбюратором.

Как правило, проблемы с циркуляцией могут быть вызваны неисправностями как механических элементов, так и электронных компонентов. В списке основных неисправностей специалисты выявляют неисправности датчика температуры, установленного в.

.

Аналогичные слова, если указанный датчик выдает неверный сигнал, ЭБУ считает двигатель холодным и использует режим прогрева.В этом случае блок управления увеличивает обороты, чтобы силовой агрегат работал стабильно и быстрее работал.

Также проблемы оборотов могут начаться из-за проблем и сбоев в работе (регулятор холостого хода). Еще бывает, что трос дроссельной заслонки взят напрокат и скручен. Тем не менее пружина, закрывающая дроссельную заслонку, может растянуться или оказаться поврежденной.

Отдельное внимание следует уделить прокладкам, так как воздушные барабаны могут привести к нарушению процесса перемешивания.Это значит, что нужно отдельно осмотреть прокладку коллекторов, сальники форсунок и т. Д.

Плавающий оборот: причины

Обратите внимание, что в некоторых случаях оборот не просто медленно падает или удерживается на одном уровне, а «плавает». В этом случае двигатель может работать нестабильно. Сначала падают, потом резко нарастают и все повторяется. Частой причиной такого явления становится подача лишнего воздуха, что приводит к «скачкам» оборотов на ХХ.

Такие проблемы возникают при выходе из строя датчика подачи воздуха (), который позволяет ЭБУ рассчитать, сколько воздуха было принято и сколько топлива подано для приготовления необходимой смеси.

При возникновении сбоев блок управления не может подготовить «правильную» смесь для режима ХХ, что вызывает скачки скорости после отпускания педали газа или при работе мотора на холостом ходу.

Подведем итоги

Как видите, чтобы точно определить, почему не сбрасываются обороты двигателя, во многих случаях может потребоваться углубленная диагностика. Для карбюраторных двигателей часто требуется чистка и регулировка самого карбюратора, а для инжектора это будет необходимо.

Если проблема не в поверхности (закис трос клапана, после стирки или химчистки неправильно уложен коврик в салоне, что давит на педаль газа и т. Д.), То лучше доставить машину к сервису.

Самая сложная ситуация такая, когда она предполагает наличие большого количества датчиков и исполнительных механизмов. В этом случае даже использование диагностического оборудования не всегда позволяет быстро и точно определить проблему.

Если диагностика затруднена, оптимально доставить автомобиль в такую ​​сервисную службу, которая специализируется на ремонте автомобилей той или иной марки.Как правило, это официальные представительства, реже можно встретить сторонние организации.

Напоследок отметим, что своевременное обнаружение проблемы позволяет экономить другие узлы и агрегаты. Другими словами, большие кривизны XX, ускорение поворотов и скачков указывают на наличие проблем с подачей воздуха / топлива или с образованием смешения. Игнорирование таких проблем негативно сказывается на двигателе и сроке службы.

Читайте также

Почему двигатель может двигаться на холостом ходу с повышенными оборотами.Основные причины высоких оборотов ХХ на инжекторном моторе. И двигатели с карбюратором.

Двигатель закручивается на холостом ходу: почему это происходит. Дергание двигателя в режиме ХХ, диагностика возможных неисправностей Рекомендации.

По сравнению с карбюратором прошлого поколения, новый инжектор ВАЗ. ВАЗ 2114 оказался намного эффективнее и надежнее, но время от времени и их различные проблемы преследуются. Такая ситуация, как падение оборотов, после сброса газа на ВАЗ 2114 практически всегда вызвана проблемами в работе системы впрыска, но другие причины следует устранять в процессе диагностики.

Как найти причину проблемы

Если у ВАЗ 2114 падают обороты, необходимо комплексно оцифровать работу системы впрыска на его автомобиле, что можно сделать само по себе в гараже при наличии небольшого опыта и соответствующих инструкций. Важным плюсом в данном случае являются те «четырнадцатые», которые с завода попадались на приборную панель от немецкого производителя VDO, так как она, по сравнению с аналогом из счета, оснащена режимом самодиагностики.

Для проведения этой процедуры потребуется выполнить несколько нескоростных действий:

• загружая мотор, вам нужно три или пять секунд, чтобы удерживать кнопку одометра нажатой;
• переводя зажигание двигателя в первое положение, кнопку необходимо отпустить;
• на дисплее должна появиться стрелка, что является сигналом о нормальной работе, затем кнопку нужно нажимать первый раз (отображение версии прошивки) и второй раз — после этого будут вероятные ошибки в ЭБУ;
• , чтобы сбросить сообщение об ошибке, вам нужно будет удерживать кнопку до того, как на дисплее появится ноль.

Прочитав мануал, можно узнать, какие ошибки, отображаемые на экране, могут быть связаны с тем, что постоянно падают обороты при сбросе газа на ВАЗ 2114.

Итак, это может быть одна из следующих ситуаций:

• код 1 — ошибка контроллера;
• код 14/15 — Ошибка датчика охлаждающей жидкости;
• код 22/23 — ошибка датчика положения дроссельной заслонки;
• код 33/34 — ошибка датчика расхода воздуха;
• код 42 — неисправное зажигание;
• код 44 — обедненная или слишком богатая топливная смесь.

Владельцу ВАЗ 2114 следует помнить об особенностях работы самодиагностики на его авто: при наличии нескольких ошибок компьютер суммирует их арифметические коды, что может ввести в заблуждение. Уточнить это можно логической несогласованностью отображаемого кода реально имеющихся проблем.

Для полной уверенности потребуется либо отвезти машину в сервис и оплатить ее осмотр, либо купить сам диагностический сканер, что не так уж и дорого.Другой вариант — при наличии такой же модели ВАЗа (полностью исправной) по очереди с нее поставить и поставить на свой автомобиль потенциально уязвимые датчики, методом исключения выясняю проблему.

Поиск поломки без использования бортового контроллера

Внешние «симптомы» поведения автомобиля и, в частности, его двигателя также могут дать много пищи для размышлений опытному и наблюдательному водителю. Анализируя эти факторы, можно значительно сократить список возможных причин неисправности.

Например, нужно отследить момент произвольной тренировки двигателя — на холостом ходу, с холодным пуском, после прогрева двигателя до определенной температуры или при резком нажатии на педаль газа.

Кроме того, следует обратить внимание, падают ли обороты при постоянной поджезке, и как ведет себя двигатель при торможении, отпускании педали газа и выключении трансмиссии?

В плане визуально-звуковой диагностики стоит проверить круг потенциально уязвимых узлов, которые могут привести к тому, что ВАЗ 2114 глохнет при сбросе газа.

Во-первых, начинать следует с проверки топливного и воздушного фильтров — менять их рекомендуется каждые 30 тысяч километров, но на самом деле условия эксплуатации и качество фильтров приводит к тому, что этот срок лучше сократить на избежание проблем (тем более что на машинах с авто с большим пробегом Фильтры забиваются еще быстрее).

Кроме того, необходимо проверить уровень топлива в баке, как бы смешно это ни звучало: датчик уровня топлива часто обманывает водителя, а кроме того, машина банально может стоять на склоне, из-за чего топливо помпа просто не подает топливо в двигатель — отсюда и причина поворотного расстояния.

Очень частая ситуация — появление проблем с зажиганием или сохранением оборотов после небольшого самостоятельного ремонта: В этом случае нужно проверить все микросхемы, контакты, клеммы и проводку, чтобы лишний раз исключить привычный человеческий фактор.

Ролики на нейтральной передаче

Если ВАЗ 2114 падает и глохнет двигатель «на холоде», вероятных причин проблем не так много: выход из строя топливного насоса, поломка регулятора холостого хода, в котором горит форсунка или неисправность датчика температуры охлаждающей жидкости. .

Основные способы решения ситуаций следующие:

1. 1. Если причина в регуляторе холостого хода, двигатель будет постоянно балансировать в этом режиме, а не просто тупо. Для диагностики PXX используется мультиметр, который при заглушенном двигателе измеряет сопротивление: на выводах A — B, C — D оно должно быть примерно 54 Ом, тогда как между парами будет бесконечность. Любое отклонение от этих показателей следует рассматривать как неисправность.

1. 1. Грязная форсунка — очень распространенная ситуация, если учесть, как некачественный бензин торговался на большинстве заправок: иногда может помочь использование специального инструмента для очистки форсунки. Хуже того, когда засорились форсунки — если чистящие средства не помогли, придется их менять или отнести в сервис для чистки.
   2. Выход из строя АЗС обычно предшествуют характерные признаки нарушений в ее работе: внимательный водитель задолго до поломки услышит разницу в звуке насоса при запуске двигателя.Если при движении с коробкой передач нет проблем с раскачиванием двигателя, но происходит холостой ход, можно предварительно проверить фильтр тонкой очистки.

1. Иногда могут выйти из строя свечи, что напрямую влияет на работу всей системы зажигания, но регулярная их замена в профилактических целях заранее предупреждает о возникновении проблемы. Дополнительно рекомендуется проверить состояние катушки зажигания.

Неисправность в работе датчиков

Нормально работающий инжектор Двигатель ВАЗ 2114 обеспечивает правильную работу четырех ключевых датчиков: положения дроссельной заслонки, массового расхода воздуха, положения коленчатого вала и температуры охлаждающей жидкости.

Датчик положения дроссельной заслонки ВАЗ 2114

Отлично, если машина исправна, и единственная забота, которая подкупает автолюбителя, — это открыть капот и долить воды в бачок омывателя, но проверить уровень масла. Но такая идиллия может закончиться как минимум, и вы заметите, что оборот мотора стал неравномерным, а это означает только одно — пора обращаться в спецавтомобиль. Но одни владельцы автомобилей пытаются самостоятельно справиться с непоследовательностью.Давайте попробуем понять, что вы можете сделать это напрямую, столкнувшись с подобной ситуацией, и почему обороты двигателя сначала поднимаются, а затем падают.

Двигатели с впрыском топлива.

Когда такая неисправность возникает в двигателе с впрыском топлива, возможно, это связано с избыточным всасыванием воздуха. Компьютер автомобиля регулирует поступление воздуха в цилиндры, это то, что клапаны форсунок открываются в определенное время.

Получается, что при большом количестве воздуха датчики, отвечающие за положение дроссельной заслонки, питаются от ЭБУ.Этот сигнал может поступать во время прогрева машины, и это нормально, но когда это происходит в другое время, компьютер не использует, что делать с этим сигналом, и пытается настроить систему и настроить. Но такие образцы оседают, и происходит постоянная смена ротора двигателя на холостом ходу, обычно в пределах от 800 до 1200 об / мин с периодичностью около 3 секунд.

Для того, чтобы привести машину в норму, следует произвести последующие. Для начала нужно покрутить винт, регулирующий вращение ХХ, стараясь уменьшить лишний воздух, протекающий через стандартное отверстие.Это может в конечном итоге помочь отрегулировать воздухозаборник, и двигатель на ХХ заработает, как и положено.

Поступая так, не всегда можно добиться желаемого результата, и можно попробовать другой вариант. Воспользовавшись паспортами, попробуйте поочередно сдать резиновые трубки. В данном случае, когда вы обнаружили, что при очередном нажатии на трубку двигатель заработал нормально, значит неисправность обнаружена, и нужно дополнительно разбираться, в чем дело.

Для начала нужно снять трубку, перекрыть отверстие и попытаться найти причину неисправности.Проверяем всю трубку и выясняем, к какому устройству она ведет. В большинстве случаев трубка ведет к пусковому устройству, а, возможно, один из клапанов — к устройству, поддерживающему повороты. Назначением перечисленных выше устройств является пропуск воздуха без использования дроссельной заслонки. Компьютер, исправляя их работу, увеличивает запас густоты топлива. Он делает то, что после прогрева двигателя, когда он делает это в нормальном режиме, дополнительный воздух, поступающий через открытый клапан устройства, препятствует нормальной работе.Необходимо отметить, что двигатели отдельных марок, например, 1Г тотта офис, имеют тёплое устройство и дроссельную заслонку как одно целое, т.е. между ними нет трубок.

После того, как вы проделали все трубки и не обнаружили никаких улучшений в работе мотора, можно смело снимать воздуховод перед блоком дроссельной заслонки. Через отверстие трубки, расположенное перед дроссельной заслонкой, на эту заслонку поступает воздухозаборник. Нужно запустить двигатель и заткнуть отверстие пальцем.При этом наблюдайте за оборотом мотора. Если они нормализуются, то брызните хотя бы водой, созданной для чистки (которая похожа на спрей для чистки карбюратора), а тут заглушите двигатель. После этого добавьте небольшое количество воды для очистки и дайте всему этому продлиться около 15 минут, а затем снова запустите двигатель. Вполне возможно, что эти действия увенчаются шорохом, и клапан устройства прогрева заработает нормально. Что ж, если эти действия оказались неэффективными, то дырку надо затасовать пробкой вроде.В этом случае работа мотора нормализуется, но при этом будут теплые обороты. Во время старта «на прохладу» водителю придется работать с педалью акселератора, пока не будет заменена дроссельная заслонка. Вы можете испытать ремонт неисправного стержня.

Следует обратить внимание на то, что двигатели с впрыском в неотключенном состоянии имеют устройство измерения количества всасываемого воздуха. Это так называемые расходомеры на впускном трубопроводе, расположенном для воздушного фильтра (варианты: термистор для Nissan, механический в Tomata и т. Д.). И, может быть, после датчика вакуума, после дроссельной заслонки. Эти детали найти несложно, к ним есть провода, может три, а может и больше. Если снять трубопровод, отвечающий за попадание в самолет с дроссельной заслонкой, скорее всего, устройство выключится и совсем может оказаться, что двигатель не запустится. Поэтому учтите эту особенность.

Еще один момент. В инжекторных двигателях есть устройство, принудительно увеличивающее обороты холостого хода, способное пропускать воздух, что, в свою очередь, вызывает сбои в работе двигателя.Его довольно часто кладут сверху и незамеченным быть не может. Это устройство выглядит как мотор с идущими к нему проводами. После замены трубки, приведенной к ней, можно также заняться работой мотора.

Это устройство находится в момент, когда двигатель запускается, клапан открывается, обеспечивая поток воздуха, а как оно запускается, устройство закрывает клапан. Его основная цель — форсированный рост оборотов ХХ в. Устройство срабатывает не только при пуске мотора, но и при дополнительных нагрузках.В этом случае неравномерная работа мотора (обороты мотора то поднимаются, то падают) — следствие того, что клапан не держит. Выхода два — замена всего устройства или установка новейшей прокладки с очисткой устройства. Проблема в том, что зачастую эти устройства нереально разобрать.

Основная причина неравномерных оборотов, часто встречающаяся у этих двигателей, — это то, что клапан вентиляции картера взят в аренду (иначе — Сапун). Самый популярный метод ремонта — снятие вентиляционной трубки, закрытие ее.На форсунку, которая находится на клапанной крышке, следует надеть резиновую трубку и ничего не фиксировать, пусть просто висит. Пример Москвич, Жигули, которые можно расслабить с помощью такой системы, но, естественно, могут быть примером примера. Лучшее решение — Замена Сапуны.

Давайте еще посмотрим на предысторию, почему обороты карбюраторного мотора то поднимаются, то падают.

Предпосылкой неравномерной работы карбюраторного мотора может быть неправильно отрегулированный серводвигатель, цель открытия дроссельной заслонки которого зависит от необходимости.

Здесь сначала нужно открутить регулировочные винты серводвигателя, его привод дергается сразу с настройкой оборотов. Эта мера может полностью вступить в силу, и двигатель заработает нормально. Часто бывает, что автовладельцы, имеющие опыт регулирования и ремонта «Жигулей», пытаются самостоятельно настроить ХХ в импортной машине. Они не нужны, и начинают действовать по методике «Тыка», переворачивая все, чтобы лечь под мышку, вдруг поможет.А регулировочный винт в карбюраторе — это упорный винт дроссельной заслонки. Поэкспериментировав с регулировкой, подобные «спец», не получив результатов, оставляют автомобиль в неуравновешенном состоянии, так как не знают, какое исходное состояние было при регулировке систем. И после этих действий появляются жалобы на «сбои», при нажатии педали газа или на неравномерную работу мотора, и могут жаловаться на весь расход топлива или на непростой запуск мотора.

Бывает, что поток воздуха происходит через прокладки, расположенные между коллектором и карбюратором, на которых образуются трещины.Чтобы определить недостаток, нужно распылить очиститель по периметру прокладки. Если работа мотора стала лучше, значит неисправность прокладок.

Взять краткую работу дизельных двигателей.

Неравномерная работа дизеля может происходить и при 1000 об / мин, и при 1500 об / мин, а не только на холостом ходу. В основном обороты двигателя повышаются, а затем падают, потому что используются подвижные лопасти обмотки, что может быть следствием ржавчины от воды, находящейся в стуле.Обычно это характерно для автомобилей, давно не эксплуатируемых. Поэтому вот совет — перед тем, как бросить машину на длительное пребывание в гараже, нужно долить литр моторного масла до консистенции топлива и в последний день покататься такой консистенции. Двигатель начнет дымить, но детали в ТНВД покроются масляной пленкой. Правда, экологические услуги лечить не будут.

В этом случае, когда двигатель работает, а обороты падают, потом поднимаются, нужно накачать топливную смесь с помощью ручного насоса (кнопок).Ситуация улучшится, так как это произойдет при насильственном создании топлива в ТНВД (наивысшее давление топливного насоса). В этой ситуации нужно снять ТНЛД, разобрать и почистить. Но когда вы создаете разборку, вооружитесь бумагой и ручкой, и кропотливо зафиксируйте последовательность работ, чтобы в дальнейшем было легко собрать.

Попробуйте работать без посторонней помощи, но при отсутствии положительных результатов отчаивайтесь на 100, где вашу машину гарантированно приведут в порядок, а вас заодно «похвалят».

Падение ротора — достаточно неприятное происшествие для вашего автомобиля. Речь идет не только о неудобствах и возникновении вопросов по исправности автомобиля, но и о работе важных механизмов. Проблема в том, что резкое падение оборотов на холостом ходу, когда машина катится на нейтральной передаче, может заглушить двигатель, и это становится опасным для дальнейшего движения. Водитель может не заметить такого происшествия, включить вторую передачу и отпустить сцепление, что вызовет резкое торможение двигателем.Авто может получить «от толкателя» таким образом, а может просто остановиться, чем создаст аварийную ситуацию. При управлении автомобилем падение оборотов тоже неприятно для уверенности водителя. Приходится постоянно подталкивать ногу или использовать другие методы удержания двигателя в рабочем состоянии. Стоит разобраться в причинах проблемы.

Итак, почему падают обороты при прогреве на авто с карбюратором? Можно найти множество общих причин, объединяющих владельцев как конкретной модели авто, так и определенного типа карбюраторов.Надо сказать, что сегодня автомобиль с таким типом впрыска топлива больше не выпускается. Это не самое удачное решение, так как карбюратор очень чувствителен к качеству и чистоте топлива, часто требует обслуживания и плохо служит в разных климатических условиях. Для такого типа бензинового впрыска стабильность необходима, но в наших условиях эксплуатации обеспечить такую ​​роскошь просто невозможно. Поэтому возникают различные проблемы, которые могут привести к значительному дискомфорту и даже опасности передвижения на машине.Сегодня мы рассмотрим основные причины резкого или волнообразного падения оборотов при прогревании на автомобилях с карбюраторным впрыском топлива.

Может дело не в технике, а в заправке?

Как было сказано выше, карбюратор очень чувствителен к качеству бензина, который вы заливаете в бак автомобиля. Если жертва или нечистоты вылезут наружу, техника не будет работать нормально. Загрязненный бензин до определенной поры очищается фильтром, но со временем такая чистка перестает помогать.Топливо с примесями и включениями может стать большой проблемой, которая сказывается не только на оборотах. Вот несколько важных показателей Такая проблема:

• уже через несколько километров после заправки некачественным бензином вы почувствуете изменения в динамике автомобиля, увеличится расход топлива и ухудшится устойчивость;
Обороты двигателя
• на холостом ходу могут плавать, причем речь пойдет о нестабильных топливных смесях, на оборотах также бывают небольшие рывки и сбои в агрегатной тяге;
• после охлаждения двигателя при следующем запуске прогрев может начаться неожиданно с малой скоростью Придется играть на пилораме в необычных диапазонах;
• также возможно, что после прогрева до 30-40 градусов возникнет сбой, который нужно будет компенсировать, вытащив подачу до упора или подтянув ступню;
• при прогреве рабочая температура Мотор проработает относительно стабильно, но скорость оборотов сохранится, именно эти показатели некачественного топлива в баке автомобиля.

Эти критерии подсказывают, что на привычные для вас заправки лучше не ехать. Конечно, такие же проблемы возможны, если карбюратор выходит из строя и требует обслуживания. Но часто эти проблемы возникают именно с некачественным топливом с низким октановым числом или с примесями. Поэтому первым делом раскатайте на прогретом моторе бензин и долейте в него хорошо проверенное топливо.

Карбюратор пора обслуживать — мелкие недоработки

Причиной падения оборотов при прогреве также может быть небольшая поломка в системе карбюратора.Это сломанные мембраны, перепутанное крепление тросов или осыпание заслонки. Подобные неприятности можно вылечить во время ревизии данного устройства. В старину каждый второй водитель автомобиля мог самостоятельно перебрать карбюратор, установить Ремкомплект и ехать дальше, прислушиваясь к довольному рокоту агрегата. На сегодняшний день принцип ремонта следующий:

№

• Вам следует отправиться в автомобильный магазин или рынок, чтобы найти подходящий ремкомплект для вашего типа карбюратора, лучше брать оригинальные качественные детали;
• далее важно найти мастера, который хорошо разбирается в карбюраторах и поможет устранить неполадки в вашем устройстве, таких мастеров в городах становится все меньше и меньше;
• специалист за несколько десятков минут перенесет оборудование, найдет проблему и установит новые прокладки, мембраны, уплотнения и другие изделия из ремкомплекта;
• далее необходимо проверить оборудование на отсутствие неприятных эффектов, часто это можно сделать только на следующий день на остывшей машине;
• Последний этап — это регулярные визиты к мастеру 1 раз в 2 года для обслуживания и доработки карбюратора, это позволит сохранить автомобиль в нормальном рабочем состоянии.

У карбюраторного впрыска топлива есть свои преимущества. За обслуживание и чистку инжектора придется заплатить целое состояние. Но ремонт карбюратора даже с заменой некоторых деталей не обойдется слишком дорого. Но чтобы получить эти преимущества, найдите мастера, который хорошо знаком с особенностями вашей модели автомобиля. Такой специалист поможет исправить все проблемы и продолжить без проблем эксплуатировать машину.

Конденсат или точка росы — это возможно?

На автомобилях ВАЗ 2107 очень часто возникают обороты двигателя при прогреве до остановки агрегата.Такая беда характерна для всех карбюраторов, кроме Салекса. Проблема в том, что при температуре от 0 до +5 градусов в камерах карбюратора может скапливаться конденсат. Это особый вид росы, которая образуется при перепадах температуры. После запуска мотора на холод происходит следующий процесс:

• во-первых, открытая сублимация запускает обогащенную смесь, которая без проблем горит и не вызывает ощутимых изменений в работе силового агрегата, что очень важно для нормального запуска;
• как владелец машины опускает сублики, смесь по характеристикам приближается к рабочей, а вся система двигателя уже немного принципиальна, и здесь начинается самое интересное;
• конденсат или роса начинают попадать в эту смесь и менять ее свойства, в некоторых моделях устройств это происходит довольно быстро и неприятно, вызывая остановку мотора;
• водитель снова вытягивает сиденья или нажимает на педаль газа, смесь обогащается, мотор работает нормально, но до 60-70 градусов этот процесс может повторяться бесконечно;
• после прогрева примерно до рабочей температуры все нормализуется, обороты приходят в норму, двигатель работает исправно, поэтому при посещении станции мастер ничего не обнаружит.

Как бороться с такой ситуацией, трудно даже представить. Единственным действенным способом будет замена карбюратора на Солекс, но и в этих моделях часто возникают проблемы с запуском силового агрегата в переходные температуры. Так что дать какой-либо конкретный совет в этом случае непросто. Лучше всего обслуживать оборудование вовремя и всегда поддерживать топливное оборудование в хорошем состоянии. Это поможет добиться должной надежности машины.

Есть ли другие причины резкого падения оборотов?

Причин такой неприятности может быть целое множество.Если ремонтировать машину самостоятельно, стоит немного взглянуть на неприятность и попытаться найти причины в других узлах. Но переходить на другие особенности автомобиля стоит только в том случае, если вы убедились в высоком качестве карбюратора, нормальном топливе и других характеристиках, упомянутых выше. Вот еще несколько идей для проверки:

• топливные фильтры — очень часто фильтрующие элементы забиваются, и владельцы забывают вовремя их менять, а это приводит к серьезным проблемам с транспортным средством;
• термостат возможен после незначительной привычки малого круга, у вас термостат открывается и резко задерживает ледяную жидкость в двигателе, что приводит к падению оборотов;
• электроника — Стоит проверить зажигание, нормальную настройку ремня ГРМ, отсутствие проблем с датчиками и различным электронным оборудованием на борту вашего автомобиля;
• включение потребителей электроэнергии — возможно, в вашей машине автоматически включается мощный прибор, дающий нагрузку на агрегат, обороты неизбежно падают;
• клапанная система — резких падений и падений в этом случае не будет, но вполне возможны плавающие и неустойчивые обороты, а с нагрузкой они превратятся в падение.

Причин нестабильности работы двигателя может быть много. Иногда проблема заключается в том, что генератор в определенный момент перестает подавать нормальное напряжение, что сказывается на работе электросистемы двигателя. Нагрузка на мотор также может быть из-за плохого масла или внутренних поломок в блоке цилиндров или в системе клапанов. Так что копаться в этом деле можно довольно долго, а лучше побывать на сотне и найти причину проблемы.

Предлагаем посмотреть видео с решением одной из возможных причин этой проблемы:

Подведем итоги

Известны десятки поломок, приводящих к резкому или плавному падению оборотов на карбюраторных автомобилях.Но вопрос в том, что техника оказывается достаточно требовательной к обслуживанию, поэтому необходимо устранять все причины, которые нужно брать вместе. Если вы всегда сталкиваетесь с такой проблемой, значит, это специфика карбюратора, установленного в вашем автомобиле. Скорее всего, избавиться от неприятностей поможет только замена устройства. Если неисправность возникала всего несколько раз, стоит попробовать обслужить топливную систему, заменить фильтр и установить новый ремкомплект карбюратора.

Авто

с таким типом впрыска постепенно уступает инжекторным системам.Они надежнее, экономичнее, дольше служат и не доставляют таких хлопот, как карбюраторы. Конечно, у Б. прямого впрыска тоже много тонкостей и особенностей, о которых следует помнить. Но менять карбюратор на форсунке слишком трудоемко и дорого. Лучше сохранить свою технику и добиться ее нормальной работы. Даже при очень хорошем сервисе через 1-2 года придется снова идти в сервис. Вы когда-нибудь сталкивались с резким падением оборотов двигателя при прогреве?

Если нагрузка отсутствует, дроссельная заслонка в двигателе транспортного средства полностью закрыта.Но двигатель продолжает свою работу и постоянно поддерживает обороты, что дает возможность не запускать его повторно при каждой остановке. Это связано с регулятором холостого хода, так как он пропускает достаточно воздуха во впускной тракт. Поломка такого небольшого элемента способна существенно усложнить использование транспортного средства, по этому каждый автолюбитель должен знать принципы работы регулятора холостого хода, где он расположен и как определить причины его выхода из строя. Информация о способах восстановления регулятора холостого хода будет достаточно интересной и полезной для каждого водителя, который самостоятельно ремонтирует свой автомобиль.

Автовладельцы автомобилей АвтоВАЗ должны иметь возможность проверить регулятор холостого хода, так как его выход из строя не влечет срабатывания индикатора «Check Engine» на приборной панели.

Именно по этой причине владельцы отечественных авто часто начинают проверять машину с других узлов, в частности, системы впуска и только потом переходить к датчику холостого хода, хотя на самом деле именно с него и должно начинаться. Для владельцев иномарок или современных моделей ваз такая проблема не актуальна, так как выход из строя регулятора холостого хода легко диагностируется с помощью специального сканера и отображается на панели приборов.

Почему на холостом ходу плывут

Регулятор холостого хода часто называют датчиком ХХ. Он такой маленький, что помещается на ладони взрослого человека. Датчик холостого хода состоит из трех основных частей — конической иглы, предназначенной для изменения ширины полосы сопла, пружины и шагового электродвигателя со штоком.

Такое устройство способно изменять сечение проходного канала, отвечающего за поступление воздуха к двигателю при закрытой дроссельной заслонке.При включении зажигания регулятор холостого хода автоматически вытягивает шток, пока игла не упадет в калибровочное отверстие. При запуске двигателя датчик холостого хода автоматически открывает проход, что позволяет двигателю получать достаточное количество воздуха для стабильной работы. В случае слишком низкой температуры охлаждающей жидкости регулятор ХХ может подавать больше воздуха, обеспечивая увеличение оборотов двигателя для ускорения нагрева. Таким образом, автомобиль может сразу завестись, не прогрев двигатель, без риска заглохнуть.

Регулятор холостого хода всегда находится рядом с датчиком положения дроссельной заслонки. Это можно узнать по типичной пластиковой крышке электродвигателя, которая хорошо работает над поверхностью агрегата. В нем тянется провод, который подключается к ближайшему разъему или ответвляется от соединительного жгута, связанного с блоком управления. Здесь нужно быть поближе, так как на современных автомобилях регулятор холостого хода часто может располагаться под общим кожухом, защищающим дроссельный узел.

Как бы странно это ни звучало, но двигателю сложнее всего работать на малых оборотах. Это происходит по нескольким причинам:

1. Холодный, двигатель должен прогреться для нормальной работы.

2. Между впускным и выпускным коллекторами существует перепад давления, что приводит к выбросу продуктов сгорания обратно в цилиндры. Это снижает КПД мотора, что провоцирует быстрый износ деталей и увеличивает процент углекислого газа в выхлопе.

Все это связано с медленной подачей топливовоздушной смеси в выхлопную систему на данном этапе. В дальнейшем его еще хуже перемешивают, что снижает его эффективность.

Скорость двигателя на холостом ходу может плавать по многим причинам, но вы можете выбрать наиболее распространенную из них:

1. Если стерлись направляющие иглы.

2. Если внутри датчика взорвется провод.

Как узнать причину поломки

Есть два метода, которые помогут диагностировать причину неисправности:

1.Продемонстрируйте датчик и снова подключите четырехконтактный разъем. Ведущий палец на конце иглы регулятора холостого хода. Вам понадобится помощник, который включит зажигание. Если датчик ХХ продвинулся к игле, значит он исправен и причину нужно искать в положении положения дроссельной заслонки, так как симптомы поломки очень похожи.

2. Демонтируем регулятор и мультиметром измеряем величину сопротивления в обмотках датчика.Между контактами A — B и коэффициент должен находиться в пределах 40-80 Ом. Если все в порядке, необходимо дополнительно произвести перекрестные измерения — между B — C и A — D. Прибор должен показать знак бесконечности — разрыв цепи.

Нет датчика холостого хода не работает как устранить поломку

Очень часто причиной выхода из строя регулятора холостого хода является его сильное загрязнение. Чтобы исключить поломку, нужно его почистить:

1. Подсоедините провода и открутите винты.Если закрепить датчик холостого хода лаком, придется распустить весь дроссельный узел.

2. Вымойте ватную палочку специальным инструментом или спиртом и тщательно протрите контакты.

3. В случае сильного загрязнения конической иглы, пружины или стержня следует применить средство WD-40 для удаления отложений.

4. Проверяем состояние дроссельной заслонки и при необходимости чистим.

5. Установите регулятор холостого хода обратно и проверьте его работоспособность.

Кроме того, причинами поломки датчика может быть оборванный провод.В этой ситуации необходимо очистить площадки контактов, припаять и покрыть лаком это место, чтобы коррозия повлияла на надежность узла. Однако не все неисправности датчика ХХ решаются простой чисткой. Например, изготовление стержня, вера в коническую иглу или разрушение двигателя решается только полной заменой датчика.

Очистка дроссельной заслонки

1. Продемонстрируйте устройство.Для этого освобождаем корпус дроссельной заслонки от воздушной гофры. Отсоедините шланги охлаждающей жидкости и убедитесь, что вся жидкость течет.

2. Снимите прокладку дроссельной заслонки и саму заслонку.

3. Очистите основной впускной коллектор от загрязнений.

4. После чистки желательно приобрести новую прокладку.

5. Для чистки дроссельной заслонки хватит аэрозоля и обычной тряпки.

6. Аэрозоль нанести на поверхность и оставить на 15 минут.

Не работает датчик дроссельной заслонки как поменять

1. Рассмотрим минусовую клемму с аккумулятором.

2. Нажмите пластиковую защелку на датчике дроссельной заслонки и отсоедините провода.

3. Снимите датчик, открутив крепежные винты.

4. Установите новый датчик дроссельной заслонки в обратном порядке.

Как почистить карбюратор или форсунку, ход работы стилизован

Очистите форсунку:

1.В рабочем состоянии мотора снимаем предохранитель, отвечающий за его работу.

2. Разъединить клеммы форсунок, подкачивающего и реверсивного заправочного шлангов и открутить рейку с форсунками.

3. Снимите кольца форсунок.

4. Берем провода с клеммами и подключаем к источнику питания.

5. Поднесите к широкой стороне насадки шприц с пятью фармацевтическими препаратами, чтобы обеспечить плотное прилегание к основанию насадки.

6.Имитируйте работу клапана, нажав и отпустив кнопку переключателя.

7. После того, как жидкость пропущена через форсунку несколько раз, необходимо на время оставить ее и повторить процедуру.

8. Сборку производим в обратной последовательности.

Очистить карбюратор:

1.
