Устройство глушителя – Резонатор глушителя: устройство,типы,ремонт,неполадки . | НЕМЕЦКИЕ АВТОМАШИНЫ

Оружейный глушитель — Википедия

Для этого термина существует аббревиатура «ПБС», которая имеет и другие значения: см. ПБС.

Прибор бесшумной беспламенной стрельбы, прибор бесшумной и беспламенной стрельбы (ПББС; иногда прибор бесшумной стрельбы или прибор беспламенной стрельбы, ПБС; разг. глушитель, сокр.разг. глушак) — дульное механическое устройство стрелкового оружия, ослабляющее звук выстрела и скрывающее пламя пороховых газов, тем самым предотвращая демаскировку стрелка или привлечение к нему внимания. Крепится к стволу оружия или является интегрированной частью конструкции оружия.

Первые ПБС появились ещё до Первой мировой войны^[1]. Патенты на глушитель были зарегистрированы 20 марта 1894 года швейцарцем Эппли (C.A. Aeppli) и 10 февраля 1899 года датскими оружейниками Бёрренсеном и Сигбьёрсеном^[2][3]. Первые работающие глушители стал производить и продавать Хайрам Перси Максим в 1902 году

[уточнить].

Однако примерно до середины XX века глушители не были широко распространены. Во-первых, этому мешала тактика, не допускающая скрытного боя, во-вторых, особенности оружия, большая часть которого была большого калибра и, соответственно, звук выстрела глушился слабо. Хотя оружие с глушителями всё же было:

• в 1929 году в СССР был принят на вооружение глушитель БраМит, ставившийся на револьверы системы Нагана и винтовки Мосина.
• в начале 1940-х гг. в Великобритании были разработаны и приняты на вооружение оснащённые глушителями образцы стрелкового оружия: пистолет «Welrod», магазинный карабин De Lisle, пистолет-пулемёты STEN Mk.IIS и STEN Mk.VIS.
• в 1942 году в США был принят на вооружение бесшумный пистолет «High Standard HDM», а в 1944 году — пистолет-пулемёт U.S. 9 mm S.M.G. с интегрированным глушителем

Современной тенденцией является одновременная разработка патрона, оружия и глушителя. Только комплексный подход позволяет добиться значительного успеха. Один из подходов к комплексному решению проблемы предполагает, что только патрон с дозвуковой скоростью пули позволяет радикально уменьшить звук выстрела, так как при выстреле со сверхзвуковой скоростью полёта пули даже при идеальном глушении звука выстрела остаётся звук, образуемый ударной волной.

Глушители производят и применяют в основном для лёгкого стрелкового огнестрельного оружия (пистолеты, винтовки, автоматы, пулемёты). Но существуют также специфические глушители и для артиллерийских орудий, применяемые в основном в рамках военных учений и экспериментов.

Глушители широко используют охотники и спортсмены-любители^[4].

Существуют также так называемые «тактические» глушители, называемые ПМС (Прибор Малошумной Стрельбы). ПМС рассчитан на стрельбу патронами, имеющими как дозвуковую, так и сверхзвуковую начальную скорость пули, тогда как ПБС предназначен для стрельбы только «дозвуковыми» патронами с дозвуковой начальной скоростью пули

[5].

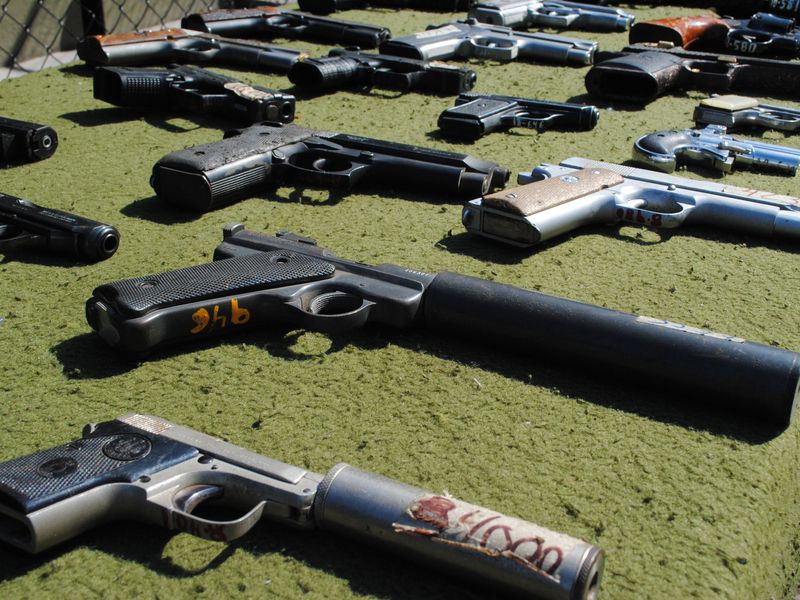

Глушитель обычно представляет собой пустотелый цилиндр из металла (обычно стали, алюминия или меди) или пластика, содержащий внутри себя камеры для отвода отработавших пороховых газов. Как правило, глушитель прикручивается к концу ствола по специально сделанной для этого резьбе.

Устройство глушителя

Также существует интегрированный глушитель, содержащий камеры для газов вокруг перфорированного участка ствола. Такой глушитель является составной частью оружия, без которого его боевое применение невозможно, например, винтовка снайперская специальная или же автомат специальный «Вал».

Оба типа глушителей снижают шум, порождаемый ударной волной воспламенившегося заряда, выталкивающего силой пулю из канала ствола. Газы при этом попадают в ряд камер, где теряют свою скорость, при этом расширяясь и охлаждаясь. Значительно потеряв скорость, газы затем выходят из глушителя.

По внутреннему устройству глушители делятся на однокамерные и многокамерные, с предварительной мембраной (задерживающей прорывающиеся вперед пули газы), с завихрителями потока и теплопоглощающими элементами.

Глушитель для артиллерийского орудия[править | править код]

Танк M60 с глушителем на стволе 105-мм танковой пушки

Рок-Айлендским арсеналом в 1969 году для собственных нужд был изготовлен экспериментальный глушитель для танковой пушки. Глушитель предназначался для испытаний крупнокалиберного ствольного танкового вооружения на стрельбище арсенала, где действовали ограничения по уровню шума испытуемых образцов вооружения. Глушитель длиной 40 футов (12,19 метров) и диаметром 5 футов (1,524 метра) имел стальной корпус, внутри которого в качестве шумопоглощающих буферов были закреплены полиэтиленовые мешки, наполненные водой

[6].

В ФРГ в г. Меппен на полигоне Технического центра оружия и боеприпасов Бундесвера (Wehrtechnische Dienststelle für Waffen und Munition 91) используется специальный глушитель для орудия САУ M109. Он был сделан для того, чтобы защитить окружающие населенные пункты от грохота при испытаниях боевой техники^[7].

По кодексу КоАП РФ, установка на гражданском или служебном оружии приспособления для бесшумной стрельбы является административным правонарушением, посягающим на общественный порядок и общественную безопасность^[8].

• Пономарев Ю. Биография ПБС: часть 1 (рус.) // журнал «Калашников». — 2010. — № 8. — С. 26—30.
• Пономарев Ю. Биография ПБС: часть 2 (рус.) // журнал «Калашников». — 2010. — № 9. — С. 28—32.
• Пономарев Ю. Биография ПБС: часть 3 (рус.) // журнал «Калашников». — 2010. — № 10. — С. 58—62.
• Оружие бесшумной стрельбы (рус.) // Спецвыпуск журнала «Оружие». — 2002. — № 7.
• Ардашев А. Шелестящая смерть (рус.) // Оружие : журнал. — 1998. — № 03. — С. 10-15.
• Ардашев А. Шелестящая смерть-II (рус.) // Оружие : журнал. — 1998. — № 06. — С. 30.
• Ардашев А. Шелестящая смерть-III (рус.) // Оружие : журнал. — 1999. — № 03. — С. 38-40.
• Ардашев А. Шелестящая смерть-IV или глушить, так по-русски (рус.) // Оружие : журнал. — 1999. — № 07. — С. 58-63.
• Федосеев С. Выстрел — бесшумный как укус змеи (рус.) // Оружие : журнал. — 1994. — № 05. — С. 30-31.
• Коновалов Н.А., Пилипенко О.В., Скорик А.Д., Кваша Ю.А., Коваленко В.И. Ручное огнестрельное оружие бесшумного боя. Приборы снижения уровня звука выстрела для автоматов. Проектирование и экспериментальная отработка.. — Днепропетровск: НАН Украины, 2008. — 303 с. — ISBN 978-966-02-4374-3.
• J. David Truby.
  Modern Firearm Silencers: Great Designs, Great Designers. — Paladin Press, 1992. — ISBN 0-87364-666-5.
• Криницкий Ю., Исупов Н., Сизов Д. Выстрел без шума. Совершенствование приборов бесшумной стрельбы на основе информационного моделирования звука выстрела // Армейский сборник : Научно-методический журнал МО РФ. — М.: Редакционно-издательский центр МО РФ, 2016. — № 03. — С. 20-25. — ISSN 1560-036X.

Шепот смерти: как устроен оружейный глушитель

Почти ни один фильм про шпионов и войска специального назначения не обходится без оружия с глушителями, или, как их называют профессионалы, — саундмодераторами. Впрочем, кроме кинематографистов, эти устройства любят и военные, и охотники, и спортсмены, а также близкие друзья и соседи всех вышеперечисленных товарищей.

Военным, например, нравится, что кроме собственно снижения звука выстрела хороший глушитель убирает пламя и искры. Например, вечером и тем более ночью звук выстрела не очень информативен. А вот по вспышкам отстреливаться очень удобно. Ну и кто захочет ночью стать мишенью с подсветкой? Другое полезное свойство глушителя — это улучшение кучности. И винтовка, и автомат с правильно установленным глушителем показывают кучность лучше, чем без него. При этом еще и отдача снижается. То есть правильно сконструированный глушитель выполняет еще и работу дульного тормоза.

Давление внутри глушителя влияет и на оружие, и на стрелка самым наихудшим образом. Оно всем мешает.

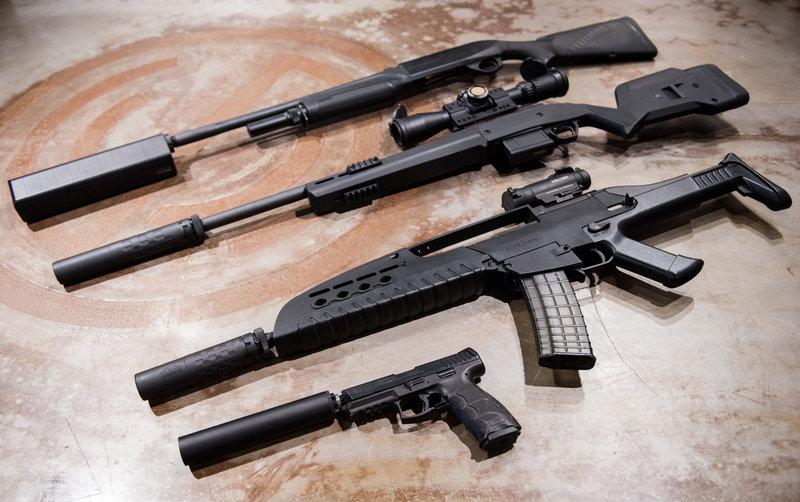

Основной рынок глушителей — это не шпионы и спецназовцы, а обычные охотники. В некоторых странах, например в России, за использование этого прибора граждан преследуют по закону, а в некоторых без него и в лес на охоту не пустят — нечего пугать животных и людей. После охотников главные потребители глушителей — спортсмены-любители. Кто ходил целый день в стрелковых наушниках, поймет. От хорошего выстрела подходящего калибра шнурки на ботинках могут развязаться, что уж говорить о барабанных перепонках.

Короче — замечательный прибор. Снижает звук, улучшает точность, убирает пламя. И если мы не видим эти устройства на каждой винтовке, пистолете и автомате, значит с ними что-то не то.

Обратная тяга

Во-первых, глушитель существенно увеличивает габариты оружия и вес. Причем для эффективной работы должен быть некий минимальный «свес» перед дульным срезом — 100−200 мм. Иначе поток газов в коротком устройстве не успеет затормозиться. Ну и полкилограмма дополнительного веса тоже не радует никого.

Борьба за каждый грамм веса глушителя приводит к появлению систем, каждый элемент которых сам по себе не обладает необходимой прочностью. И только в сборе они составляют жесткую конструкцию.

Во-вторых, любое дульное устройство сильно влияет на точку попадания пули. Меняются период, амплитуда колебаний ствола и баланс оружия. Пулю начинает «уносить». Это происходит стабильно, но тем не менее физически обоснованно. Пристрелка оружия с глушителем и без глушителя не совпадает никогда, и надо заранее знать, куда будет приходиться средняя точка попадания после присоединения глушителя. Бороться с этим просто: прикрутил глушитель, пристрелял оружие, и не трогай его больше.

В-третьих, на автоматических системах использование глушителя — сплошное мучение. Дело в том, что чем лучше глушитель задерживает давление внутри себя, а следовательно, заглушает звук, тем больше газов после выстрела отправляется назад, когда затвор снова открылся. Это приводит к целому вееру проблем: намного сильнее загрязняется оружие — ствол, затвор и газовый двигатель через пару магазинов покрыты таким нагаром, будто вы уже несколько сотен выстрелов сделали. Через ствол и окно выброса гильзы часть газов прямиком отправляется в лицо стрелка. Стрельба без очков становится просто очень опасной. На автомате Калашникова бойцы вынуждены малярной липкой лентой обклеивать сзади щели на крышке ствольной коробки — остатки горящего пороха долетают туда довольно энергично. Сильно увеличивается скорость отката затворной рамы. На американском автоматическом карабине M4 происходит похожая история, но выражается она в другом — в полтора раза вырастает темп автоматической стрельбы, а сама винтовка через несколько магазинов наедается таким количеством нагара, что может заклинить. Лечат это колдовством с регулятором газового двигателя и утяжелением затвора.

Европейский тип «открытого» глушителя производит финская Saimaa Still. Для охлаждения и торможения потока используется сетка или металлическая пена. Кроме того, он снимается и надевается буквально за одну секунду на дульный тормоз или пламегаситель.

Оружейники ищут способы избавиться от обратной тяги. В результате этих поисков набирает влияние новый тренд в «глушителестроении» для самозарядных систем. Чтобы снизить давление в глушителе и убрать нагар и копоть с лица и из оружия, конструкторы начали делать «открытые системы», то есть давление сбрасывается из глушителя еще и через альтернативные отверстия. Тем или иным способом снижают энергию газов при движении их через стенки вдоль или поперек хода пули. Среди пионеров этого начинания — компания OSS с глушителями Helix и финская Saimaa Still c целой линейкой «вентилируемых» глушителей.

Американский глушитель Helix «открытого» типа с отводом давления из альтернативных каналов. Торможение потока достигается закручиванием его по лопастям внутри внешнего контура.

Глушителям тут не место

Попытки сделать удобный глушитель на гладкоствольные ружья предпринимались в 30-е годы XX века, потом в 60-е и вот сейчас под влиянием фильма братьев Коэнов «Старикам тут не место». Основная проблема у этого типа глушителей — отвратительный внешний вид. Они настолько большие, что смотрятся совершенно нелепо. Крепить такой глушитель можно только за чоковую резьбу. И если случайно стукнуть им обо что-то, а на охоте такое случается часто, ствол на срезе может повредиться. Охотнику ходить по лесу с ружьем с примкнутым глушителем крайне неудобно — 250−350 мм лишней длины будет за все цеплять. Спортсменам-стендовикам тем более такой глушитель не нужен — баланс оружия меняется неузнаваемо, а именно баланс ружья отвечает за скорость прицеливания и точность выстрела. Своя ниша для ружейных глушителей нашлась в полуавтоматических системах. Ствол у них один и часто относительно короткий, а дульная часть с чоковой резьбой прочнее, чем у двустволки. Именно с такой системой разгуливает Антон Чигур в фильме «Старикам тут не место». Но эстетики и удобства дробовику глушитель не добавляет, поэтому увидеть его можно только в фильме и на картинках.

Шпионские штучки

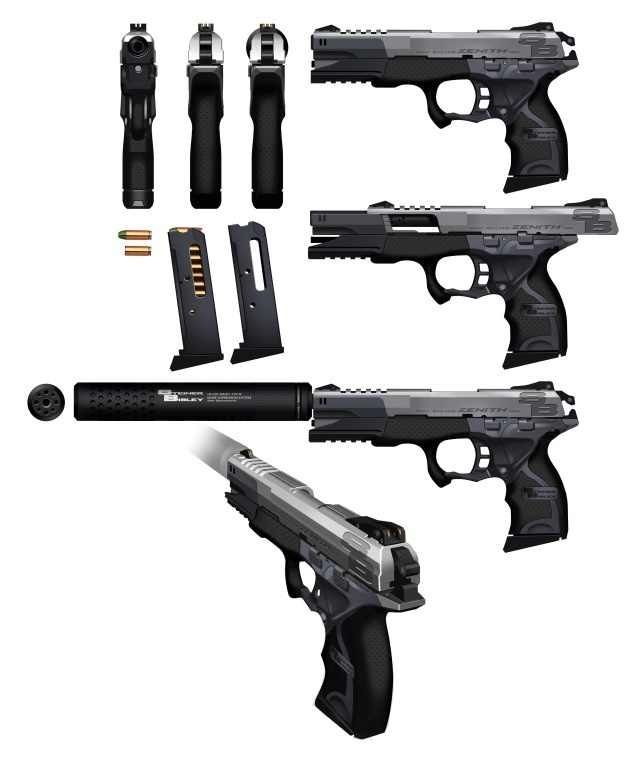

Долгое время шпионы в кино и в реальной жизни пользовались пистолетами, действующими по принципу запирания свободным затвором. Например, Walter PPK Джеймса Бонда или пистолет Макарова его противников. Подобная конструкция очень надежна, но в принципе не может работать с мощными патронами. Именно поэтому весь мир тайных операций перевооружается на мощные пистолеты, автоматика которых работает по принципу запирания коротким ходом ствола. Такая схема применяется, например, в легендарном австрийском пистолете Glock или не менее легендарном Colt 1911.

Глушители на ружья по размерам и форме напоминают либо огнетушитель, либо кирпич. Последний смотрится лучше. А весят они все примерно одинаково.

Проблема в том, что, если к подвижному стволу пистолета прикрутить обычный глушитель, он один раз выстрелит, но не перезарядится. Это происходит из-за того, что масса глушителя начинает участвовать в откате подвижных частей, и патрону просто не хватает мощности растолкать всю потяжелевшую систему. Лет 30 назад была придумана система под названием Нильсен-девайс, или ствольный бустер. Это втулка с пружиной — посредник между глушителем и пистолетом. Она закручивалась на ствол, но взаимодействовала с корпусом глушителя через пружину. И систему удалось обмануть. Во время перезарядки после выстрела глушитель как бы висит в воздухе, а «бегает» со стволом вперед-назад только легкая втулка. Теперь на шпионской службе можно использовать не семь-восемь слабых патронов из однорядного магазина Вальтера или Макарова, а любые пистолетные патроны. И при этом очень тихо.

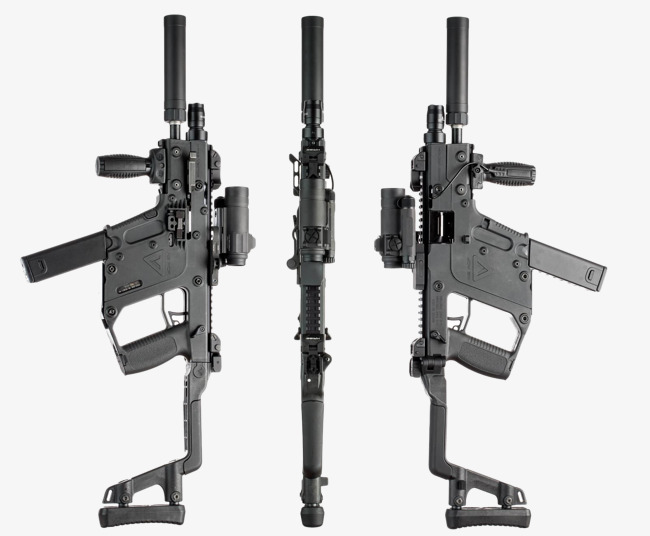

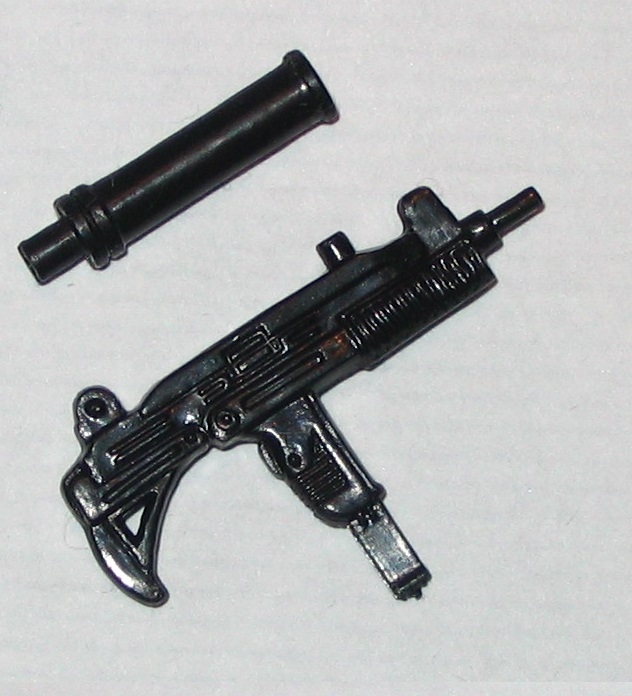

Глушение автоматического, да еще и скорострельного оружия — задача настолько тяжелая, что пока сделаны только первые шаги в этом направлении. Отвод тепла и давления заставляет инженеров делать причудливые конструкции.

Но пару лет назад произошел следующий прорыв — производители догадались крепить пистолетный глушитель к рамке пистолета, а не к стволу. Это может сделать пистолет с глушителем значительно короче и удобнее. Сейчас по выставкам кочуют прототипы нового форм-фактора, и скоро в кино у очередного суперагента мы увидим новый непривычный силуэт его «любимого пистолета с глушителем».

По субъективным ощущениям стрельба с глушителем становится намного комфортнее. Уходят и удар по ушам, и толчок в плечо, нагруженный ствол меньше «гуляет», и хорошо виден результат выстрела. И самое, наверно, важное — если какое-то время пострелять из винтовки с глушителем, потом совершенно не хочется стрелять без него. С ним уходят основные беспокоящие факторы выстрела.

Статья «Шепот смерти» опубликована в журнале «Популярная механика» (№6, Июнь 2017).

Как устроен глушитель автомобиля

В этой статье мы рассмотрим тему глушитель в автомобиле назначение и устройство, наверняка все водители понимают, что рецепт тихой или бесшумной работы двигателя заключается именно в качестве и методе реализации глушителя в автомобиле. А вот как это все работает и какие, ещё дополнительные функции выполняет глушитель автомобиля мы и поговорим ниже.

Какую же основную функцию выполняет глушитель – он отводит отработанные выхлопные газы из двигателя автомобиля и при этом одновременно снижает звук работы двигателя и звук выхода выхлопных газов, посредством преобразование звуковой энергии в тепловую.

Устройство глушителя автомобиля

Устройство всех глушителей примерно схоже и включает в себя обязательные элементы:

• Расширение и сужение потоков выходящих газов, так называемое дросселирование, из за чего изменяется и скорость выходящих газов и частота звуковых волн
• Наложение звуковых волн друг на друга из-за чего изменяется их амплитуда – интерференция
• Поглощение и рассеивание звуковых волн – происходит преобразование звуковой энергии в тепловую за счет чего наступает очень существенное снижение звука выходящего выхлопа
• Многоразовое изменение потока выходящих газов, так называемый лабиринт, так же служит для снижения скорости выхода газа, его энергии и преобразование в тепловую энергию

Глушитель в разрезе

Давайте посмотрим устройство глушителя автомобиля в разрезе на этом фото,

Тут мы видим, обязательны элементы глушителя или так сказать из чего состоит глушитель автомобиля:

1. Выпускной коллектор (в народе получил название штаны или паук за схожесть в конструкции)
2. Пламегаситель или резонатор
3. Соединительные трубы между камерами глушителя
4. Основной каркас глушителя
5. И собственно сама выхлопная труба

• Выпускной коллектор – это трубы, которые непосредственно прикреплены к выводам двигателя для активного отбора выхлопных газов напрямую из цилиндров автомобиля, поэтому температуры в месте соединения коллектора и двигателя могут достигать значений в 1000 градусов по Цельсию
• Поэтому требование к выпускному коллектору всегда высокое это обязательная термоустойчивость материала и крепость по отношению к механическим нагрузкам, из за чего коллектор часто изготавливается и чугуна или жаропрочной стали.
• Резонатор глушителя как правило представляет из себя трубу с просверленными в ней отверстиями разного диаметра которая находится в закрытой камере из-за расширения и выхода газов через отверстия этой трубы и происходит их резонирование по сути затухание колебания и изменения колебательного контура звуковой волны
• Основной глушитель это по сути как многокомнатная квартира только комнаты соединяются там не дверями и полыми трубками и иногда чтоб попасть в другую комнату выхлопным газам приходится несколько раз проходить по трубам из других комнат  туда и обратно– сделано это для гашения энергии газа и преобразования его в тепловую энергию, из за этого преобразования энергии и происходит снижение звуковой волны

Ну, думаю, что на вопрос глушитель в автомобиле назначение и устройство мы ответили и теперь вы имеете хотя бы представление о его устройстве.

Ремонт глушителя автомобиля

Как правило ремонт глушителя автомобиля хендай санта фе или любого другого авто сводится к заварке прогнивших дыр в основном глушителе, переваривать внутренние части как правило берутся только лютые энтузиасты. Да и смысла переварки внутренностей на старом глушителе как такового и нет. Потому как метал уже от звука и температур устал и стал так сказать сыпучим и трухлявым, потому проще купить новый глушитель. Но, а там каждый смотрит, конечно, по своим финансовым возможностям и настроению души.

Вот еще одно фото схема глушителя автомобиля так сказать для полноты понимания, тут хорошо видны два типа глушителя обычный глушитель и прямоточный глушитель, как вы понимаете в прямоточном из за его устройства звук будет намного громче, так как в нем отсутствуют гасительные камеры для звука

Шумоизоляция глушителя автомобиля своими руками

В шумоизоляции глушителя среди водителей нет единого мнения, и это понятно, тут как говорится палка двух концов, с одной стороны шумоизоляция глушителя снизит уровень шумовых колебаний, но с другой стороны создаст перегрев всех частей глушителя.

В основном для шумоизоляции глушителя используют материалы, такие как асбестовая ткань, или более современные жаростойкие и вибростойкие материалы.

Сама шумоизоляции сводится как правило к обматыванию этим жаростойким и звукопоглощающими материалом всех частей глушителя.

Некоторые умельцы даже обматывают и выпускной коллектор глушителя автомобиля, что так же вызывает много вопрос, как по перегреву самого коллектора, так и затруднение охлаждение части двигателя в месте соединения выхлопного коллектора с двигателем. Тут стоит взвесить все за и против такой процедуры. Но то, что будет большой перегрев всего глушителя из-за его обмотки шум изоляционными материалами это сто процентов.

Чем покрасить глушитель автомобиля

Иногда некоторые автовладельцы задаются вопросом, чем покрасить глушитель автомобиля, связанно это, как правило с двумя причинами

1. Желанием скрыть ржавчину на глушителе
2. Придать красивый стильный вид автомобилю

В любом случае, краска для такого вида работы будет очень дорогой, так как основное требование к таковой краске будет огромная термоустойчивость и способность выдерживать большие температурные перепады, и даже при покупке такой краски если её использовать в районе коллектора где температура 1000 градусов Цельсия, то мало вероятно, что если она и устоит, то не изменит свой цвет от таких высоких температур. Поэтому сама идея покраски глушителя имеет место быть, но как говорится на ваше усмотрение.

Наш пост глушитель в автомобиле назначение и устройство подошел к концу, надеемся, эта статья внесла некоторую ясность в понимание устройства выхлопной системы каждого автомобиля, конечно если у вас электромобиль, то у вас попросту нет глушителя в виду того, что и нет выхлопных газов.

Глушитель. Устройство глушителя автомобиля

Без выхлопной системы нормальная  работа двигателя внутреннего сгорания практически невозможна. Глушители для автомобилей являются неотъемлемой частью цикла сгорания топлива, и рассчитываются под характеристики определенного мотора. Для автомобилей, снятых с производства, или не поставляющихся официально, замена элементов выхлопа обходится в ряде случаев дорого. Специалисты GSAvto подберут для вас универсальный глушитель из нержавейки с правильными параметрами. Кузова современных авто имеют плотную компоновку, поэтому зачастую этот элемент разделяют на несколько частей. Возможна установка передней (резонатор) и даже средней секции, если пространство под днищем ограничено. Задний глушитель (самая крупная часть) размещается, как правило, в районе багажника, рядом с бензобаком или запасным колесом. Поскольку его корпус сильно нагревается, остальные элементы автомобиля защищаются тепловыми экранами.

Назначение и устройство глушителя

Для чего нужен глушитель?

• Снижение шума от работающего двигателя. Сгорание топлива в цилиндрах представляет собой серию микровзрывов, с соответствующим звуком. Система выхлопа практически полностью нейтрализует этот шум.
• Уменьшение скорости движения отработанных газов. Если этого не сделать, из выхлопной трубы будет «дуть ветер», как из компрессора, создавая неудобства остальным участникам движения.
• Снижение температуры выхлопа. Задняя часть глушителя оканчивается трубой, из которой выходят горячие газы. После прохождения через систему выпуска их температура становится безопасной для окружающих.
• Вывод выхлопных газов за пределы контура авто. Все системы выпуска устроены таким образом, чтобы вертикально поднимающиеся газы (автомобиль не двигается, ветра нет) не попадали в салон естественным путем, и не скапливались под днищем.

Конструкция глушителя

В корпусе расположено несколько секций заданного размера и геометрии. В этих камерах происходит гашение звуковых колебаний за счет сталкивания волн в противофазе. При этом возникают механические вибрации, которые погашаются волокнистым термостойким материалом. Им заполняют полости вокруг секций.

Помимо акустических камер применяется метод разрыва трубы. В камеру входит патрубок, развернутый под небольшим углом. Рядом с ним располагается выходной патрубок. Прежде чем устремится на выход, выхлопные газы охлаждаются в акустической камере и теряют силу звукового давления.

Система лабиринта. Представляет собой несколько секций, в которых вход и выход располагаются не напротив друг друга. Выхлоп, «путешествуя» по лабиринту, теряет силу и звук. Большая площадь стенок помогает рассеять тепло. В автомобилях достаточно места для установки крупного корпуса выхлопной системы. Это позволяет снизить шум и температуру до минимума. А вот глушители для мотоциклов должны быть более компактными, и в конструкции сложно предусмотреть несколько элементов. Поэтому шум мотоциклетного выхлопа сильнее.

Тюнинговые решения

Снижение шума и скорости выхлопных газов уменьшают мощность двигателя. Это небольшая плата за комфорт и безопасность. Если вы хотите сделать авто более спортивным, в сервисе GSAvto можно установить прямоточный глушитель. В его конструкции нет сложных камер и секций – только перфорированная труба. Поэтому поток газов не встречает сопротивления. Но и шум будет гораздо выше, как у гоночных авто.  Мы подберем оптимальный размер для вашего кузова, и новый глушитель даст возможность свободно «дышать» мотору.

Устройство глушителя автомобиля — как правильно глушится звук?

Глушитель являет собою достаточно важную деталь автомобиля, без которой его эксплуатация является невозможной. По своей сути данное устройство отвечает за снижение объема отработанных выхлопных газов, которые выпускаются в атмосферу и наносят ей весьма большой ущерб. Данное происходит посредством из-за особого свойства сопротивления потоку газов, которые выходят наружу из двигательных цилиндров.

Так, данная особенность позволяет развивать значительно большую мощность автомобиля, способствовать уменьшению расходности транспортного средства и сохранению окружающей среды. Помимо этого, устройство глушителя отвечает за уменьшение шума. Это, в свою очередь, происходит из-за того, что глушители могут притуплять силу создаваемого посредством потока воздуха звука, который выходит непосредственно из цилиндров двигателя.

Тем не менее, как и все конструктивные составные автомобиля, данное устройство не является вечным и со временем может приходить в негодность. Так, зачастую это износ, основной причиной которого выступает достаточная близость к влажному или мокрому покрытию дороги. Кроме того, на его благоприятное состояние влияет и качество дорожного покрытия, так как постоянное движение автомобиля по ямам и кочкам может достаточно плачевно сказаться на его функционировании. Бесследно и не пройдет наличие химических веществ, которые, бывает, входят в состав посыпающей смеси на дорогу в зимние времена. Не очень позитивно на устройстве глушителя сказывается работа при высоких и низких температурах.

Таким образом, все вышеуказанные причины могут тем или иным образом принести вред глушителю. А в совокупности еще и с выхлопными газами, устройство глушителя может подвергнуться коррозии, вследствие чего, тотальному выходу агрегата из строя.

Поскольку автомобильный глушитель является одним из важнейших эксплуатационных элементов автомобиля, он выполняет ряд достаточно важных функций, посредством которых заслуживает особого внимания. Так, кроме того, что глушитель способствует значительному снижению уровня шума выходящих отработанных газов, данное устройство позволяет преобразовывать энергию этих отработанных газов, что сможет уменьшить их скорость, температуру и пульсацию.

Все газы такого рода, которые покидают цилиндры двигателя, находят в своем составе достаточно высокое давление. При своем непосредственном передвижение отработанные газы создают во выпускной системе определенные звуковые волны, которые распространяются значительно быстрее тех же газов. Само устройство глушителя преобразует всю энергию колебаний звуковых в энергию тепловую, посредством чего случается снижение шума в определенном значении. Кроме того, в выпускной системе, посредством применения глушителя, создается определенное противодавление, которое способствует снижению мощности мотора.

1. Схема глушителя простым языком.

Конечно же, на развитие технологий строения выхлопной системы влияет непосредственно технологический прогресс, которые улучшает каждую новую модель автомобиля. Вследствие этого глушители усложняются и сильнее влияют на все технические параметры транспортного средства. Тем не менее, в автомобильной природе до сих пор не было найдено принципиальной разницы в конструкционных составных устройства глушителя. Так, традиционное устройство глушителя автомобиля будет иметь четыре части: катализатор, приемную трубу, резонатор, и сам глушитель – заднюю часть.

Самую косвенную и посредственную роль играет приемная труба, которая отводит газы в катализатор из выпускного коллектора. Данное устройство в своем арсенале может иметь виброкомпенсатор, который называется «гофра», принимающий всю вибрацию двигателя на себя. Кроме того, данная гофра не дает этой вибрации возможности в том, чтобы перебраться на всю выхлопную систему.

Вслед за приемной трубой располагается катализатор. Данное устройство предназначено для того, чтобы в нем происходило дожигание всех остатков несгоревшего бензина. Кроме того в данном устройстве окись углерода будет переходить в наименее вредную фазу. Такой элемент выхлопной системы составляет бачок, в котором находится металлический или керамический элемент, который имеет вид сот. Через такие элементы все выхлопные газы, при их проходе, будут преобразовываться посредством определенных химических реакций.

Непосредственно за устройством катализатора располагается резонатор и сам глушитель. Данные элементы имеют разности в конструкционных составных и могут снижать шум посредством его гашения, за счет сглаживания всех периодов эксплуатации двигателя. Резонатор являет собою бачок, который имеет перфорированную трубу. Само же устройство глушителя является самым сложным элементом, так как и выполняет самую сложную работу по снижению уровня шума всех выходящих отработанных газов.

2. Как устроен глушитель и как он работает?

Разнообразие глушителей в современном мире просто огромно. Так, его конструкция может зависеть от множества различных факторов: от модели и марки машины, типа и объема двигателя, самого производителя, которые не всегда придерживаются определенной геометрии.

Рабочий принцип устройства глушителя является достаточно простым, так как устройство способствует замедлению потока газов, с целью сглаживания отдельных тактов работы мотора. Определенных стандартов, которые касаются внутреннего строения устройства – нет. Следовательно, производители самостоятельно выбирают формат своего устройства.

Немаловажно строение и проекция самой выхлопной системы транспортного средства, способности сглаживания потолка выхлопных газов и тому подобное. Конечно же, самая большая нагрузка будет приходится непосредственно на устройство глушителя, который должен иметь достаточно внушительный объем и соответственное строение. Если заглянуть в разрез глушителя, то устройство будет напоминать определенное количество трубок с перегородками и перфорацией. Тем не менее, в таком устройстве все силы производителя на тотальном использовании необходимого объема.

Нагретые газы будут достаточно быстро расширятся и заполнять пространство бачка глушителя, посредством отверстия в трубках. Сами перегородки будут отражать все газы в обратном направлении, с целью сглаживания неравномерности поступления отработанных газов.

3. Почему изнашивается глушитель автомобиля?

Главная причина из-за которой приходит в негодность устройство глушителя заключается в прогаре сварочных швов. Устройство глушителя автомобильного имеет некоторые недостатки, так как в местах крепления и соединения перегородок и трубок используется обычная сварка, которая подвергается влиянию влаги и температуры. Данные места являются самыми слабыми и опасными во всем устройстве. Так, если на шве возникает маленькая трещинка, из-за вибрации она постепенно разрастается, что приводит к тотальному краху всего устройства.

Существует еще одна причина, из-за которой устройство глушителя работает достаточно громко. Проблема заключается в выгорании минеральной ваты. Все дешевые выхлопные системы используют некачественную минеральную вату. Данная деталь имеет свойство выгорать, вследствие чего и возникает такой нежелательный шум. Так, глушитель является достаточно сложным устройством, которое неотъемлемое для всех автомобилей, которые используют определенное топливо, которое выделяет выхлопные газы. Именно данное устройство позволяет обеспечить устойчивую работу двигателя автомобиля и комфортабельное передвижение всего транспортного средства.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Глушитель для оружия: устройство, описание и принцип работы

Вопросы маскировки практически всегда в какой-то мере являются важными. Неважно, о чем идет речь – о войне или простой охоте. Это необходимо, для того чтобы получить определенное преимущество. Важным в этом плане является вопрос уменьшения шума. И в его рамках давайте рассмотрим, как работает глушитель для оружия.

Причины

Чтобы бороться со звуком выстрела, необходимо понять, что является его источником. Обычно это:

1. Звук срабатывания механизма оружия. Это может быть лязг затвора, удар бойка по капсюлю и тому подобное. Например, на открытой местности в тихую ночь металлические части механизма автомата Калашникова можно отчетливо слышать на расстоянии до пятидесяти метров. Поэтому, когда необходимо сделать один полностью бесшумный выстрел, то используют однозарядное оружие.
2. Звук, который создает воздух, что находится в стволе перед выстрелом. Он вытесняется пулей и пороховыми газами. Это особенно актуально в момент их выхода из ствола. Пороховые газы в большинстве своем двигаются вслед за пулей. Но часть из них может прорывать в зазор между боеприпасом и стволом, или вообще в существующие щели, как в револьверах. Для борьбы с первым вариантом и создаются глушители.
3. Акустическая ударная волна, которая формируется за пулей. Это происходит тогда, когда скорость движения боеприпаса больше, чем у звука (330 метров в секунду). Физически это явление объясняется тем, что пуля, когда проходит через воздух, создает волны подобные тем, что можно наблюдать на воде. Их громкость не большая, если они двигаются быстрее снаряда. Но если скорость звука превышается, то пуля как-бы копит энергию волны, которая следует за нею. Поэтому для человеческого уха она слышится как удар, подобный грому при грозе. Избавиться от этого можно, только уменьшив скорость пули. Это достигается с помощью укорачивания ствола оружия или путем использования специальных патронов с небольшим зарядом пороха.
4. Звук удара снаряда о цель.

Принцип работы

Теперь, когда мы знаем причины звука, давайте разберем, как устроен глушитель для оружия. Основная задача этого приспособления – понижать температуру и давление пороховых газов. Для этого необходимо сделать, чтобы у них была возможность расшириться еще до того, как они вступят в контакт с атмосферным воздухом. Именно для этого в глушителе и необходимы камеры. В каждой из них пороховые газы последовательно теряют энергию. Это ведет к одной закономерности. С ростом числа камер становится меньше разность давлений наружного воздуха и выходящего газа. Закономерный результат – звук ослабевает. Но это верно лишь относительно к тем, которые идут за пулей. Часть газов, как было сказано ранее, ее опережает. Поскольку диаметр отверстий больше размера снаряда, то часть из них по-прежнему будет истекать из глушителя с превышением скорости звука. То есть будет создаваться баллистическая ударная волна. Чтобы отсечь и замедлить газы, вместо диафрагм с отверстиями часто используют мембраны из упругого материала, в которых есть щели. Они позволяют пропустить пулю и затем снова смыкаются. Как альтернатива – устанавливают глухие прокладки, которые называются обтюраторами.

Простейшая конструкция

Итак, мы уже в общих чертах разобрали устройство глушителя для огнестрельного оружия. Сложно ли с этими знаниями сделать простейшую конструкцию? На первый взгляд может показаться, что предоставленной информации недостаточно. Но возьмем обычную пластиковую бутылку и примотаем ее изолентой к стволу. В момент выстрела пороховые газы занимают ее внутреннее пространство. Тогда как пуля, пробив донышко, вылетает наружу. Несмотря на снижение точности стрельбы и громоздкость, использование подобного глушителя для мелкокалиберных патронов делает их звук не громче, нежели треск от сломанной пластиковой линейки.

О разнообразии конструкций

Глушители исполняются в множестве различных вариантов. Все они по-своему решают вопросы снижения давления и температуры пороховых газов. Например, рассмотрим «Брамит», который использовался для трехлинейной винтовки. Он выполнен в виде цилиндра, диаметр которого составляет 32 миллиметра. Длина – 140 мм. Внутри конструкция предусматривает разделение на две камеры. Каждая их них заканчивается обтюратором. Это цилиндрическая прокладка, выполненная из мягкой резины, у которой толщина 15 мм. В первой камере присутствует отсекатель. Чтобы стравливались пороховые газы, в стенках просверлено два отверстия. Их диаметр составляет около одного миллиметра. Когда вылетает пуля, она поочередно пробивает два обтюратора и покидает прибор. Пороховые газы, расширяясь в первой камере, теряют давление. Они медленно через боковые отверстия стравливаются наружу. Часть из них, которые прорвались сквозь первый обтюратор, проходят подобный процесс и во второй камере. Такой глушитель на нарезное оружие гасит звук выстрела.

Еще одна конструкция

Следует привести еще один довольно типичный образец исполнения глушителя – отечественный прибор бесшумной стрельбы, также известный как ПБС. Он может быть навинчен на дульную часть ствола автоматов «семейства Калашниковых». Как устроен этот образец? На определенном расстоянии перед дулом находится толстая резиновая шайба. Опережающие газы в ней задерживаются. Затем через специальные каналы они направляются в расширительную камеру. Оттуда они уже плавно начинают вытекать в воздух. Когда пуля пронзает шайбу, то основная часть газов будет следовать за нею. Но последовательно проходя через расширительные камеры, они будут вырываться в атмосферу, постепенно теряя значительную часть своей энергии. Использование ПБС позволяет снижать громкость выстрелов в 20 раз. Поэтому, на расстоянии уже в 200 метров услышать АКМ очень сложно. К тому же, прибор бесшумной стрельбы довольно живуч – его хватает до двухсот выстрелов. Для специального оружия это вполне приемлемый результат. Недостаток данной конструкции – старение резины.

Как развивается и совершенствует конструкция?

Один из популярных вариантов – это наращивание числа камер, а также усложнение конфигурации. Следует отметить, что громоздкий корпус глушителя для оружия часто закрывает обычные прицельные приспособления. Поэтому практикуется его расположение эксцентрично. То есть ось прибора находится ниже ствола. Но при этом необходимо поддерживать ровный канал для прохождения пули. Ведь даже если произойдет легкое касание, то это резко снизит кучность огня.

Улучшения конструкции

Часто плоские перегородки расширительных камер заменяют выпуклыми. В таком случае они становятся конусообразными или принимают любую другую форму, которая позволяет отклонить поток пороховых газов к периферийной части глушителя. Это не дает возможность совершить обгон пули. Подобный эффект помогает достичь и винтообразная перегородка, которая проходит по всей длине устройства. Иногда расширительные камеры могут частично заполнить теплопоглощающим материалом. В такой роли выступает мелкая алюминиевая сетка, стружка или медная проволока. Но такие наполнители поддаются очистке от порохового нагара с определенными сложностями. Их приходится периодически менять. На эффективность глушения сильное влияние оказывает и материал перегородок. К примеру, если стальные заменить на алюминиевые, то это даст более заметное снижение громкости. Но при частой стрельбе резко уменьшается работоспособность прибора. Так, если с его использованием сделать подряд десяток-второй выстрелов, то бесшумное оружие превратится в самое обычное. Поэтому необходимо стрелять одиночными. Да и между ними делать большие паузы, чтобы дать конструкции время остыть.

А что с гладкоствольным оружием?

Можно ли предпринять что-то с ним? Ведь разговор до сих пор велся о нарезном оружии. Можно ли нацепить глушитель на дробовик? Начать здесь следует с матчасти. В первую очередь необходимо учитывать, что из гладкоствольного оружия могут стрелять не только пулями, но и картечью, и дробью. Которые, как известно, в определенной мере отклоняются от траектории полета. Не очень сильно, но такое есть. Поэтому, глушитель приходится увеличить. К тому же звук не очень сильно подавляется. Примерно до 2/3 от максимального уровня. Это относительно комфортный показатель, позволяющий стрелять в закрытом тире/маленьком капонире, не используя дополнительную защиту органов слуха. Глушитель гладкоствольного оружия является не таким эффективным прибором, как те, что предназначены для нарезного. Кстати, не следует думать, что они являются взаимозаменяемыми. Если глушитель от нарезного оружия попробовать использовать для гладкоствольного при стрельбе дробью, то его, скорее всего, разорвет или же будет другое неприятное повреждение.

Заключение

Вот и рассмотрено в общих чертах устройство глушителя для оружия. Следует отметить, что иногда к приборам относятся довольно оригинально. Так, практикуется предварительное смачивание водой. Используется совсем не много жидкости – в количестве столовой ложки. Но она позволяет охлаждать глушитель благодаря испарению воды. В данном случае используется принцип работы фреона в холодильнике. Также предлагают довольно интересные конструкторские решения.

зачем нужен, устройство, чем отличается резонатор от глушителя

Назначение резонатора

Вспышка топливной смеси в камере сгорания поршневой системы — это взрыв небольшой мощности. Сопровождается звуком, характерным для такого взрыва. Это знакомо каждому, кто слышал работу любого ДВС без выхлопной системы. При этом давление отработавших выхлопных газов поступает в выхлопную систему импульсами, от вспышки до вспышки. Периодичность импульсов равна периодичности хода каждого поршня от НМТ к ВМТ.

Функция резонатора:

• выровнять импульсные перепады давления отработавших газов;
• первично погасить звуковые вибрации, снизить шум;
• снизить температуру выхлопных газов.

На современных авто стоят катализаторы (нейтрализаторы). Они могут быть установлены как перед резонатором, так иногда и внутри резонатора.

Чем отличается глушитель от резонатора

Задний глушитель принимает от резонатора смягченный по импульсам давления поток газов, с более низкой температурой. Его задача — окончательно погасить уже приглушенные акустические вибрации (шум) и отвести токсичные газы за пределы авто, чтобы они не попадали в салон или на кузов авто, повреждая поверхности. У резонатора и глушителя несколько разные задачи и нагрузки, потому их конструкция всегда отличается.

Устройство резонатора

У каждой модели ТС, будь то авто, трактор, мопед или какое угодно другое, своя уникальная конструкция выхлопной системы. Общее в устройствах всех резонаторов:

• входной и выпускной патрубки;
• расширенная емкость обработки потоков;
• трубки с отверстиями и деления на камеры внутри;
• в некоторых моделях звукопоглащающий термостойкий материал, чаще всего базальтовое волокно.

Передовые и хорошо продуманные конструкции современных резонаторов имеют важное свойство. За счет особенностей циркуляции отработанных газов внутри полости резонатора в определенный момент между выхлопами создается разрежение. Оно крайне мало по времени, но помогает вытягивать газы из части системы, стоящей ближе к ДВС. Это помогает избежать загрязнения от нагара и в некоторой степени повышает мощность ДВС.

Неполадки в работе резонатора

Вся система отвода выхлопных газов работает в крайне агрессивных условиях:

• высокая температура;
• попадание влаги на раскаленные поверхности;
• воздействие противоледных реагентов;
• вибрации, риск механических повреждений о бордюры, камни и т.д.

Причем резонатор принимает более горячий первичный поток отработанных газов, чем задний глушитель. Температура выхлопных газов может достигать 700С^о. Некачественные сплавы при таких температурах быстро выгорают, коробятся, ржавеют от попадания влаги и реагентов. А попадание влаги на раскаленную поверхность может вызвать коробление всей конструкции, если она выполнена из неподходящего сплава. Лучшим материалом для таких систем считается нержавеющая сталь в сплаве с металлами и компонентами для повышения стойкости.

Самые обычные неполадки резонатора:

• Расстыковка соединения резонатора с предыдущими и последующими деталями системы.
• Разрушение внешней оболочки.
• Засорение нагаром внутренних деталей, полостей трубок и отверстий, камер и проходов.
• Разрушение внутренних деталей от выгорания.

Проверка резонатора

Нарушения в работе резонатора всегда заметны. Разрушение внешней оболочки приводит к явному усилению шума при работе двигателя. Место разрушения диагностируется простым визуальным осмотром. Авто ставят на смотровую яму и внимательно осматривают. Причем разрушение может быть, конечно, не только в резонаторе.

Также проверяется расстыковка патрубков. В основном она происходит из-за механического удара или полного выгорания внутренних диаметров патрубков, там, где резонатор соединен с другими деталями.

Разрушение внутренних деталей также приводит к изменению звука работающего двигателя, причем всегда в сторону увеличения шума.

Заполнение внутренних деталей нагаром проявляется противоположными признаками:

• Двигатель начинает работать тише.
• Мощность двигателя теряется, иногда значительно.

Последний момент особо важен. Здесь сказываются принципиальные особенности работы всех без исключения выхлопных систем. На то, чтобы преодолеть сопротивление проходу выхлопных газов от выхлопных окон цилиндров через выхлопную систему, требуется давление. На создание этого давления тратится часть мощности любого ДВС. Чем труднее проход газов через выхлопную систему, тем больше мощности уходит на преодоление этого сопротивления. Когда проходы и отверстия трубок резонатора забиты нагаром, двигатель душится и не может работать в полную мощь. При этом. если резонатор забит сильно, облачка дыма могут появляться перед ним, например, на месте стыка его с коллектором.

Резонатор может забиваться нагаром чаще и больше, чем другие детали системы по следующим причинам:

• Задний глушитель получает выхлопы с меньшим количеством сажи, часть её остается в резонаторе.
• В коллекторе перед резонатором сажа выгорает из-за высочайших температур.

В любом случае диагностика неполадок резонатора всегда достаточно проста.

Виды автомобильных резонаторов

Резонаторы на разных транспортных средствах отличаются по:

• Размерам. Могут быть длинными или короткими, круглыми или овальными.
• Сплавам, из которых изготовлены.
• Внутренней конструкции, её сложности. Простые называют моноблочными. Сложные — комбинированными.

Самые большие отличия между резонаторами для двухтактных и четырехтактных ДВС. Первые просты и даже примитивны, вторые на порядок сложнее. Причем чем дальше идет прогресс авто, тем сложнее, но эффективнее становятся выхлопные системы, включая резонаторы.

Резонатор своими руками

Дорогие авто и самодельные резонаторы на них — понятия малосовместимые. Для таких авто заказывают, как правило, оригинальные детали от производителя. Но на большинстве самых массовых авто это не самая сложная деталь. Имея доступ к необходимому металлообрабатывающему и сварочному оборудованию, её вполне можно изготовить собственными силами. Но для корректной работы ДВС дубликат должен точно имитировать оригинал. Каждый резонатор рассчитывается для работы в паре с определенным глушителем. Изменение конструктивных параметров любого изделия из этой пары может привести к самым непредсказуемым изменениям в работе ДВС. Он может либо задыхаться, либо работать слишком громко.

К тому же нельзя сделать резонатор из обычной жести. Он быстро выйдет из строя.

Чаще всего резонаторы не делают полностью своими силами, а подгоняют от других моделей по размерам и креплениям. Иногда это оправданно. Например, если резонатор вышел из строя у почти раритетного импортного микроавтобуса. Запчастей нет. Такая машина без лишних претензий. На неё можно подогнать доступный передний глушитель, например, от «Газели».

Вполне доступен локальный ремонт своими силами прогоревшей внешней оболочки. Задача простая — залатать дыру. Последовательность такого ремонта:

• Применяется специальная термостойкая мастика с отвердителем. Участок с поврежденной поверхностью зачищают наждаком и обезжиривают, согласно инструкции по применению мастики.
• Наносят термостойкую мастику, разведенную с отвердителем, также согласно инструкции по её применению.
• На поврежденное место накладывают пластину из металла, который можно без труда изогнуть по форме резонатора.
• Пластина крепится с помощью саморезов по металлу (наконечник-сверло) или по просверленным отверстиям сверлом меньшего, чем саморезы, диаметра.
• Двигатель заводят после полного застывания мастики, согласно сроку, указанному в инструкции.

Но чаще всего такие заплатки ставят при помощи сварки.

Использование обеих способов возможно, только когда повреждение локально, а весь корпус остается крепким.

То есть тогда, когда есть к чему крепить заплату. Поэтому, прежде чем принять решение о таком ремонте, надо прощупать прочность всего корпуса острым металлическим предметом. Полностью пришедший в негодность резонатор проткнется во многих местах.

Снятие и установка резонатора

Вначале нужно обеспечить свободный доступ к днищу автомобиля. Его ставят на эстакаду, смотровую яму или поднимают домкратом. В последнем случае под колеса с обеих сторон подкладывают стандартные башмаки, кирпич или бруски, чтобы не случилось скатывания. А опору домкратом обазательно дублируют опорой из надежных стоек — деревянные пни и т.п.

Демонтаж

Все элементы выхлопной системы крепятся на хомутах с помощью обычных болтов с головками под ключ на 13,14, или 17. Но если на новой машине резьбы не были предусмотрительно обработаны термостойкой смазкой (например, медной), то на машине возрастом от 3 лет и более для демонтажа резонатора потребуются инструменты для спиливания или срыва гаек и болтов. Из-за агрессивной среды, о которой говорилось выше, резьбы разрушаются очень быстро. Вначале можно обработать резьбы средствами типа WD и попытаться открутить обычным способом. Но при демонтаже нужно быть готовым к тому, что это грязная работа, требующая больших усилий. К тому же травмоопасная:

• Ключи срываются с головок, и рука может пораниться, задев острые металлические детали. Нужно использовать прочные рукавицы или перчатки и предусмотреть, куда двинется рука в случае срыва ключей.
• Грязь с днища авто может осыпаться и попасть в глаза. Нужно использовать защитные очки.

Монтаж

Ставить на место новый или отремонтированный резонатор — более чистая работа, чем демонтаж. Все сорванные и некачественные болты и хомуты меняются на новые. Резонатор ставится точно так и туда, где он был. Резьбы новых болтов желательно защитить медной смазкой.

В процессе эксплуатации резонатор не требует технического обслуживания. При возникновении проблем он как бы сам сообщает о них владельцу повышенным ревом или, наоборот, снижением мощности ДВС и шума. Это не такая труднодоступная часть, как коленвал. И замена не требует много времени. Поэтому проблемы с резонатором вполне устранимы.
