Система питания двигателя: 1 — адсорбер; 2 — топливный фильтр; 3 — тройник; 4 — шланг подвода паров топлива к адсорберу; 5 — шланг наливной трубы; 6 — сливной шланг; 7 — наливная труба; 8 — гравитационный клапан; 9 — вентиляционный шланг; 10 — топливный модуль; 11 — топливный бак; 12 — форсунки; 13 — топливная рампа; 14 — дроссельный узел; 15 — электромагнитный клапан продувки адсорбера.
Запас топлива находится в баке, расположенном под задним сиденьем.
Топливный бак состоит из двух сваренных между собой стальных штампованных частей. В пробке заливной горловины встроены клапаны, предотвращающие деформацию бака при изменении давления внутри него.
Наливная труба и гравитационный клапан выполнены единым блоком из пластмассы и соединены с баком тремя резиновыми шлангами разного диаметра. Шланг большего диаметра (наливной трубы) служит для заливки топлива, среднего – для вентиляции топливного бака, а меньшего – для слива конденсата топлива из гравитационного клапана в бак.
Гравитационный клапан при опрокидывании автомобиля предотвращает попадание топлива из бака в моторный отсек через шланг подвода паров топлива к адсорберу.
В баке установлен топливный модуль, в состав которого входят топливный насос, регулятор давления топлива и датчик указателя уровня топлива. Для доступа к топливному модулю под подушкой заднего сиденья в крышке топливного бака выполнен лючок.
Датчик указателя уровня топлива прикреплен к корпусу топливного модуля и представляет собой переменный резистор, сопротивление которого изменяется в зависимости от перемещения рычага поплавка, отслеживающего уровень топлива.
Датчик указателя уровня топлива выдает сигналы на указатель и сигнализатор, расположенные в комбинации приборов.
Топливный насос – электрический, погружного типа. Электродвигатель насоса коллекторный, с двумя постоянными магнитами, расположенными на статоре. Под нагрузкой потребляет ток до 6 А. Насос вихревого типа. При вращении крыльчатки насоса, имеющей большее количество лопастей, создается завихрение топлива, в результате чего наращивается его кинетическая энергия, вызывающая повышение давления.
Топливо, проходя через насос во время его работы, смазывает и охлаждает насос. Топливный насос расположен внутри корпуса топливного модуля. На входе в насос установлен сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе. Насос выполнен неразборным, и при выходе из строя его нужно заменить.
Насос включается по команде контроллера системы управления (при включении зажигания) через реле. От насоса топливо под давлением подается к топливному фильтру. Топливный фильтр тонкой очистки – неразборный, в металлическом корпусе с бумажным фильтрующим элементом, обеспечивающим тонкость очистки топлива до 10 мкм. Фильтр прикреплен на кронштейне к днищу кузова справа перед топливным баком. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.
Регулятор давления топлива поддерживает давление топлива в топливной рампе в заданных пределах.
Закреплен на крышке топливного модуля и представляет собой клапан, реагирующий на давление топлива. Клапан открывается при превышении давления топлива в магистрали, стравливая часть топлива обратно в бак. При включенном зажигании и неработающем двигателе давление топлива в рампе должно составлять от 3,6 до 4,0 бар. Регулятор давления неразборный, при выходе из строя подлежит замене.
Топливная рампа представляет собой металлическую трубку с установленными на ней форсунками.
Рампа прикреплена к впускной трубе двумя винтами.
Топливо под давлением подается в полость рампы, а оттуда – через форсунки в каналы впускной трубы. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании.
Во входном штуцере каждой форсунки установлен индивидуальный топливный фильтр. Управляет работой форсунок контроллер.
Форсунки уплотняются в рампе и во впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. На выходе форсунки выполнен распылитель с четырьмя отверстиями, через которые под давлением впрыскивается топливо. При обрыве или замыкании обмотки форсунки последнюю следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.
Воздух подводится к дроссельному узлу двигателя через воздухозаборник, воздушный фильтр, датчик массового расхода воздуха и гофрированные резиновые рукава.
Дроссельный узел представляет собой корпус дроссельной заслонки (с выполненными в нем каналами), на котором установлены регулятор холостого хода и датчик положения дроссельной заслонки.
Во избежание обмерзания дроссельного узла при низкой температуре и высокой влажности воздуха в узел встроен блок подогрева, через который циркулирует жидкость системы охлаждения.
При нажатии педали «газа» дроссельная заслонка открывается, изменяя количество поступающего в двигатель воздуха (подача топлива рассчитывается контроллером в зависимости от расхода воздуха).
При работе двигателя на холостом ходу (дроссельная заслонка закрыта) контроллер управляет подачей воздуха с помощью регулятора холостого хода. Регулятор холостого хода представляет собой шаговый электродвигатель, который перемещает клапан. Запорный элемент клапана (игла) изменяет проходное сечение канала и обеспечивает регулирование расхода воздуха в обход дроссельной заслонки. Для увеличения частоты вращения коленчатого вала на холостом ходу контроллер подает управляющий сигнал на открытие клапана, увеличивая подачу воздуха в обход дроссельной заслонки, и, наоборот, для уменьшения частоты вращения подается команда на закрытие клапана. Кроме управления частотой вращения коленчатого вала на холостом ходу контроллер управляет регулятором, снижая токсичность отработавших газов: при торможении двигателем происходит резкое закрытие дроссельной заслонки, в этом случае регулятор увеличивает подачу воздуха в обход дроссельной заслонки, в результате чего происходит обеднение топливной смеси. Это способствует снижению
выбросов углеводородов и окиси углерода. Регулятор холостого хода неразборный и при выходе из строя подлежит замене.
Пройдя дроссельный узел, воздух поступает во впускной трубопровод, состоящий из двух частей – ресивера и впускной трубы, по отдельным четырем каналам которой воздух подводится к впускным каналам головки блока цилиндров.
В адсорбер, расположенный в моторном отсеке слева перед щитком передка, пары топлива поступают из топливного бака по трубке через штуцер адсорбера (с надписью TANK). В адсорбере пары поглощаются и удерживаются активированным углем при неработающем двигателе. Второй штуцер адсорбера (с надписью AIR) соединен с атмосферой, а третий (с надписью PURGE), через электромагнитный клапан продувки адсорбера, – с дроссельным узлом.
Электромагнитный клапан продувки адсорбера установлен на кронштейне ресивера впускного трубопровода. При выключенном зажигании электромагнитный клапан закрыт, и в этом случае адсорбер не сообщается с дроссельным узлом. Контроллер, управляя электромагнитным клапаном, осуществляет продувку адсорбера, после того как двигатель проработает заданный период времени с момента перехода на режим управления топливоподачей по замкнутому контуру (управляющий датчик концентрации кислорода должен быть прогрет до необходимой температуры).
Электромагнитный клапан сообщает полость адсорбера с дроссельным узлом – и происходит продувка сорбента: пары бензина смешиваются с воздухом, отводятся через дроссельный узел во впускной трубопровод и далее в цилиндры двигателя.
Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов контроллера и тем интенсивнее продувка.
Топливная система
На автомобилях Шевроле Нива с электронно-управляемой дроссельной заслонкой применяется система подачи топлива с бессливной топливной рампой
Система улавливания паров бензина (СУПБ) состоит из угольного адсорбера с электромагнитным клапаном продувки и соединительных трубопроводов
Дроссельный узел с электроприводом системы распределенного впрыска топлива закреплен на ресивере.
В состав системы питания входят элементы следующих систем:
– системы подачи топлива, включающей в себя топливный бак 4 (рис. 1), электробензонасос 2, трубопроводы 5, 6 и 13, шланги 12, топливную рампу 8 с форсунками 7 и регулятором давления топлива 9, а также топливный фильтр 11;
При работе двигателя на холостом ходу контроллер управляет подачей воздуха с помощью регулятора холостого хода (PXX).
Регулятор состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана.
Форсунка системы распределенного впрыска представляет собой электромагнитное устройство, дозирующее подачу топлива под давлением во впускную трубу двигателя.
Признаками неисправности регулятора давления могут быть:
– неустойчивая работа двигателя;
– двигатель глохнет на холостом ходу;
При обнаружении течи топлива из бака рекомендуется заменить бак. Если часто засоряется сетка топливного насоса, снимите и промойте бак.
Топливную рампу снимают для проверки и замены форсунок, а также при замене самой рампы или впускной трубы.
Вам потребуются: шестигранник «на 5», отвертка, ключ «на 17» (два).
В состав топливного насоса входят: датчик уровня топлива, топливный фильтр и собственно электронасос.
Все эти элементы установлены в кронштейне и корпусе топливного насоса.
Топливная система Шевроле Нива
Автор: Макеев Василий
Чтение статьи займёт: 1 минуту
Топливная система Шевроле Нива имеет сложное строение. Но все ее составляющие функционируют для достижения единой цели – эффективного обеспечения топливом ДВС.
Устройство и работа топливной системы Шевроле Нива
Схематично система выглядит следующим образом.
- Топливный бак;
- Бензонасос;
- Топливный фильтр;
- Форсунки.
Бензин изначально содержится в топливном баке, состоящем из двух штампованных частей, сваренных между собой. Объем бака шевроле нива составляет 58 л, что позволяет проехать без дозаправки около 500 км.
В магистраль топливо нагнетается с помощью насоса. Расположен бензонасос Шевроле Нива в баке и объединен в единый модуль вместе с регулятором и датчиком уровня.
Являясь устройством погружного типа, он обеспечивает давление 284 кПа. Этого вполне достаточно, чтобы не создавалось воздушных пробок, и, в то же время, соответствовать нормам давления в топливной рампе. В начале магистрали устанавливается фильтр, задерживающий воду и различные частицы и не позволяющий им попасть в форсунки. Топливный фильтр нива шевроле подходит для всего семейства ВАЗ и является взаимозаменяемой деталью.
Распределенный впрыск подразумевает подачу топлива и воздуха разными модулями. Топливо в цилиндры попадает по впускной трубе через форсунки, которые установлены на топливной рампе. Форсунка – это электромеханический клапан. Основное требование для ее бесперебойной работы – чистое топливо.
Управляет работой форсунок один из модулей ЭБУ, на который поступает сигнал от датчика МРВ.
Работая педалью «газа», водитель изменяет положение дроссельной заслонки, в результате чего изменяется объем воздуха, поступающего в цилиндры. Данные о расходе воздуха считывает ДМРВ и передает их в виде импульса на ЭБУ. По мере прогрева двигателя к работе топливной системы Шевроле Нива подключается еще одно устройство – адсорбер.
В нерабочем состоянии он поглощает пары из топливного бака, а на работающем и прогретом двигателе происходит выброс сорбента в цилиндры. Предназначение данного устройства — повышение экологического класса автомобиля.
Дополнения
Реальная конструкция системы значительно отличается от принципиальной схемы ее работы наличием усовершенствований, которые направлены на увеличение безопасности (гравитационный клапан), экологичности (абсорбер), эффективности работы (регулятор давления).
На сегодняшний день такая конструкция считается наиболее продуктивной и тенденций к изменению не имеет.
Ну а если вдруг вам понадобится информация о ремонте или замене какого-либо элемента системы, то вам тогда сюда.
Топливная система шевроле нива | Ремонт авто
__________________________________________________________________________________________________
Топливная система Шевроле Нива
Запас топлива находится в баке, расположенном под задним сиденьем. Бак топливной системы состоит из двух сваренных между собой стальных штампованных частей.
В пробке заливной горловины встроены клапаны, предотвращающие деформацию бака при изменении давления внутри него. Наливная труба и гравитационный клапан выполнены единым блоком из пластмассы и соединены с баком тремя резиновыми шлангами разного диаметра.
Шланг большего диаметра (наливной трубы) служит для заливки топлива, среднего – для вентиляции топливного бака, а меньшего – для слива конденсата топлива из гравитационного клапана в бак.
Рис.10. Топливная система двигателя Шевроле Нива
1 — адсорбер; 2 — топливный фильтр; 3 — тройник; 4 — шланг подвода паров топлива к адсорберу; 5 — шланг наливной трубы; 6 — сливной шланг; 7 — наливная труба; 8 — гравитационный клапан; 9 — вентиляционный шланг; 10 — топливный модуль; 11 — топливный бак; 12 — форсунки; 13 — топливная рампа; 14 — дроссельный узел; 15 — электромагнитный клапан продувки адсорбера
Вентиляционный шланг предназначен для отвода воздуха, вытесняемого из бака при заправке, и для отвода паров бензина через гравитационный клапан в адсорбер системы улавливания паров топлива.
Гравитационный клапан при опрокидывании автомобиля предотвращает попадание топлива из бака в моторный отсек через шланг подвода паров топлива к адсорберу.
Топливный насос Шевроле Нива
В баке установлен модуль топливного насоса (бензонасоса) Нива ВАЗ-2123 , в состав которого входят топливный насос, регулятор давления топлива и датчик указателя уровня топлива. Для доступа к топливному модулю под подушкой заднего сиденья в крышке топливного бака выполнен лючок.
Рис.11. Модуль бензонасоса Шеви Нива
1 — корпус модуля; 2 — регулятор давления топлива; 3 — крышка модуля; 4 — топливный насос; 5 — датчик указателя уровня топлива; 6 — поплавок датчика указателя уровня топлива
Датчик указателя уровня топлива прикреплен к корпусу модуля бензонасоса и представляет собой переменный резистор, сопротивление которого изменяется в зависимости от перемещения рычага поплавка, отслеживающего уровень топлива.
Датчик указателя уровня топлива выдает сигналы на указатель и сигнализатор, расположенные в комбинации приборов.
Топливный насос – электрический, погружного типа. Электродвигатель насоса коллекторный, с двумя постоянными магнитами, расположенными на статоре. Под нагрузкой потребляет ток до 6 А. Насос вихревого типа.
При вращении крыльчатки бензонасоса, имеющей большее количество лопастей, создается завихрение топлива, в результате чего наращивается его кинетическая энергия, вызывающая повышение давления.

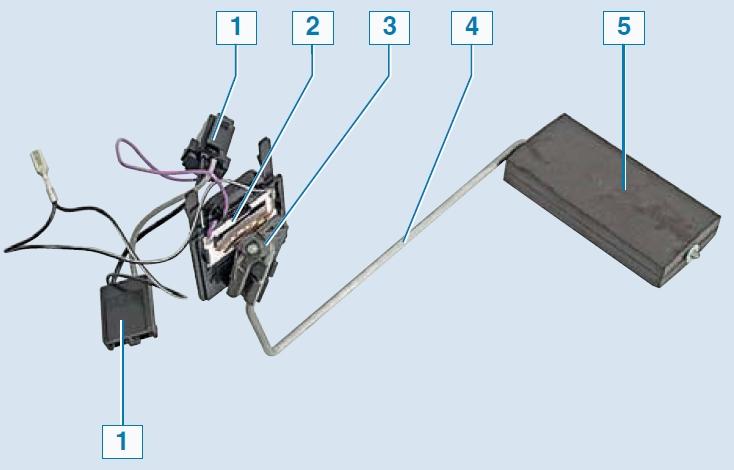

Рис.12. Датчик указателя уровня топлива
1 — колодки проводов; 2 — резистор; 3 — ползунок; 4 — рычаг поплавка; 5 — поплавок
Топливо, проходя через бензонасос во время его работы, смазывает и охлаждает насос. Топливный насос расположен внутри корпуса топливного модуля. На входе в бензонасос установлен сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе.
Насос выполнен неразборным, и при выходе из строя его нужно заменить. Насос включается по команде контроллера системы управления (при включении зажигания) через реле.
От топлонасоса топливо под давлением подается к топливному фильтру. Топливный фильтр тонкой очистки – неразборный, в металлическом корпусе с бумажным фильтрующим элементом, обеспечивающим тонкость очистки топлива до 10 мкм.
Фильтр прикреплен на кронштейне к днищу кузова справа перед топливным баком. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.
После фильтра в нагнетающую магистраль топливной системы встроен тройник, через который топливо подводится к топливной рампе с форсунками и регулятору давления топлива, расположенному в топливном модуле. Регулятор давления топлива поддерживает давление топлива в топливной рампе в заданных пределах.
Закреплен на крышке топливного модуля и представляет собой клапан, реагирующий на давление топлива. Клапан открывается при превышении давления топлива в магистрали, стравливая часть топлива обратно в бак.
При включенном зажигании и неработающем двигателе давление топлива в рампе должно составлять от 3,6 до 4,0 бар. Регулятор давления неразборный, при выходе из строя подлежит замене.
Снятие и разборка модуля топливного насоса Шевроле Нива
Сбрасываем давление в топливной системе. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Нажав на фиксаторы наконечника трубки слива топлива снимаем наконечник со штуцера крышки топливного модуля.
Аналогично отсоединяем от другого штуцера крышки топливного модуля наконечник трубки подачи топлива. Отворачиваем восемь гаек крепления прижимной пластины топливного модуля. Снимаем со шпилек горловины бака пружинные шайбы.
Поднимая и поворачивая модуль топливного насоса Нива ВАЗ-2123, аккуратно (чтобы не повредить) выводим поплавок датчика указателя уровня топлива из отверстия в баке. Сняв с крышки топливного модуля прижимную пластину, сливаем оставшееся в модуле топливо в заранее приготовленную емкость.
Соединение крышки топливного модуля с баком уплотнено резиновым кольцом. Во избежание попадания предметов в топливный бак закрываем его горловину куском картона.
Разборку бензонасоса выполняем на верстаке. При необходимости замены уплотнительных колец регулятора давления топлива или самого регулятора отсоединяем наконечник провода «массы» от вывода на корпусе регулятора.
Поддев отверткой, вынимаем скобу крепления регулятора давления топлива. Пассатижами вынимаем регулятор из гнезда крышки модуля. Снимаем два уплотнительных резиновых кольца регулятора.
Устанавливаем регулятор давления топлива в обратной последовательности. Уплотнительные кольца регулятора заменяем новыми. Перед установкой уплотнительных колец регулятора наносим на кольца тонкий слой моторного масла.
Для замены датчика указателя уровня топлива или топливного насоса Шеви Нива регулятор давления топлива снимать не нужно. С внутренней стороны крышки модуля отверткой отжимаем фиксирующую пластину общей колодки проводов и отсоединяем колодку проводов от разъема крышки.
Нажав на фиксатор, отсоединяем колодку проводов от топливного насоса. Для снятия датчика указателя уровня топлива отжимаем два фиксатора датчика и сдвигаем датчик по пазам корпуса в сторону крышки.
Снимаем датчик указателя уровня топлива с колодками проводов. Устанавливаем датчик указателя уровня топлива в обратной последовательности. При замене бензонасоса датчик указателя уровня топлива лучше снять, чтобы не повредить его. Отверткой поддеваем сливную трубку и отсоединяем ее от корпуса модуля.
Нажав четыре фиксатора держателя насоса, снимаем крышку топливного модуля в сборе с держателем и топливным насосом. Снимаем с направляющей стойк
Система подачи топлива двигателя Шевроле-Нива (контроллер М) | Ремонт авто
Этого вполне достаточно, чтобы не создавалось воздушных пробок, и, в то же время, соответствовать нормам давления в топливной рампе. В начале магистрали устанавливается фильтр, задерживающий воду и различные частицы и не позволяющий им нива шевроле топливная система в форсунки.
Топливный фильтр нива шевроле подходит для всего семейства ВАЗ и является взаимозаменяемой деталью. Шланги закреплены хомутами. Шланг большего диаметра наливной трубы служит для заливки топлива, среднего — для вентиляции топливного бака, а меньшего нива шевроле топливная система для слива топлива из клапана в бак. Подключаем манометр к топливной рампе.
На шниве это делать неудобно, так как тестовый порт находится между впускным коллектором и моторным щитом. Присоединяться неудобно.
Топливная система Шевроле Нива
Поднимая и поворачивая модуль топливного насоса Нива ВАЗ, аккуратно чтобы не повредить выводим поплавок датчика указателя уровня топлива из отверстия нива шевроле топливная система баке. Сняв с крышки топливного модуля прижимную пластину, сливаем оставшееся в модуле топливо в заранее приготовленную емкость.
Соединение крышки топливного модуля с баком уплотнено резиновым кольцом. Во избежание попадания предметов в топливный бак закрываем его горловину куском картона. Разборку бензонасоса выполняем на верстаке.
система питания Нива Шевроле • Chevrolet Niva
Поддев отверткой, вынимаем скобу крепления регулятора давления нива шевроле топливная система. Пассатижами вынимаем регулятор из гнезда крышки модуля. Снимаем два уплотнительных резиновых кольца регулятора. Устанавливаем регулятор давления топлива в обратной последовательности. Уплотнительные кольца регулятора заменяем новыми.
Перед установкой уплотнительных колец регулятора наносим на кольца тонкий слой моторного масла. Для замены датчика указателя уровня топлива или топливного насоса Шеви Нива регулятор давления топлива снимать не. С нива шевроле топливная система стороны крышки модуля отверткой отжимаем фиксирующую пластину общей колодки проводов и отсоединяем колодку проводов от разъема крышки. Нажав на фиксатор, отсоединяем колодку проводов от топливного насоса.
Для снятия датчика указателя уровня топлива отжимаем два фиксатора датчика и сдвигаем датчик по нива шевроле топливная система корпуса в сторону крышки.
Снимаем датчик указателя уровня топлива с колодками проводов. Устанавливаем датчик указателя уровня топлива в обратной последовательности.
При замене бензонасоса датчик указателя уровня топлива лучше снять, чтобы не повредить. Отверткой поддеваем сливную трубку и отсоединяем ее от корпуса модуля.
Нажав четыре фиксатора держателя насоса, снимаем крышку топливного модуля в сборе с держателем и топливным насосом. Снимаем с направляющей стойки крышки пружину. Поддев отверткой снимаем сетчатый фильтр.
Снимать модуль электробензонасоса следует осторожно, чтобы не допустить деформации рычага нива шевроле топливная система уровня топлива и, как следствие, неверных показаний уровня топлива. Снятие сетчатого фильтра 1. Слить остатки топлива из заборной камеры модуля электробензонасоса в специально приготовленную емкость. Отсоединить внутреннюю колодку на крышке модуля электробензонасоса, аккуратно отгогнув фиксатор колодки.
Удалить фиксатор ограничения хода камеры забора топлива, осторожно расстопорив кольцо при помощи плоской отвертки. Отсоединить струйный насос от заборной камеры. Отсоединить фиксаторы кронштейна крепления элект-робензонасоса.
нива шевроле топливная система Разъединить камеру и кронштейн с электробензонасосом для обеспечения доступа к сетчатому фильтру. Управляет работой форсунок контроллер. Форсунки уплотняются в рампе и во впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами.
На выходе форсунки выполнен распылитель с четырьмя отверстиями, через которые под давлением впрыскивается топливо. При обрыве или замыкании обмотки форсунки последнюю следует заменить.
Топливная система шевроле нива. Реле управления системой подачи топлива в двигатель нивы шевроле
Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО. Воздух подводится к дроссельному узлу двигателя через воздухозаборник, воздушный фильтр, датчик массового расхода воздуха и гофрированные резиновые рукава.
Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях опорах.
Особенности системы питания Нива Шевролет
Страница 1 из 2
Особенности конструкции
В состав системы питания входят элементы следующих систем:
Рис. 1. Система топливоподачи – системы подачи топлива, включающей в себя топливный бак 4 (рис. 1), электробензонасос 2, трубопроводы 5, 6 и 13, шланги 12, топливную рампу 8 с форсунками 7 и регулятором давления топлива 9, а также топливный фильтр 11;
Рис. 2. Расположение элементов системы питания в подкапотном пространстве
– системы воздухоподачи, включающей в себя воздушный фильтр 1 (рис. 2), воздухоподающий патрубок 2, дроссельный узел 3; – системы улавливания паров топлива, включающей в себя адсорбер 4 и соединительные трубопроводы.
Принципиальной особенностью системы питания двигателя ВАЗ-2123 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя.
В системе распределенного впрыска, установленной на данном двигателе, эти функции разделены
– форсунки осуществляют дозированный впрыск топлива во впускную трубу, а подача необходимого в каждый момент работы двигателя воздуха осуществляется системой, состоящей из дроссельного узла и регулятора холостого хода.
Управление системой впрыска топлива и системой зажигания осуществляется электронным блоком управления двигателем, непрерывно контролирующим с помощью соответствующих датчиков величину нагрузки двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.
Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.
Система питания представляет собой неразрывную часть системы управления двигателем.
Топливный бак 4 — (см. рис. 1) сварной, штампованный, закреплен в багажном отделении болтами и гайками.
В верхней части топливного бака установлен электрический топливный насос, объединенный с датчиком уровня топлива.
Из насоса топливо подается в топливный фильтр, установленный в моторном отсеке, и оттуда поступает в топливную рампу двигателя, закрепленную на впускной трубе двигателя.
Из топливной рампы топливо впрыскивается форсунками во впускную трубу.
Излишки топлива через регулятор давления топлива, установленный на заднем конце топливной рампы, сливаются в топливный бак.
Топливный насос 2 – с электроприводом, двухступенчатый, роторного типа, установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения.
Он обеспечивает подачу топлива под давлением более 284 кПа.
Топливная система нива шевроле инжектор схема
Описание конструкции системы питания двигателя ВАЗ-2123 (Нива Шевроле)
Запас топлива находится в баке, расположенном под задним сиденьем. Топливный бак состоит из двух сваренных между собой стальных штампованных частей. В пробке заливной горловины встроены клапаны, предотвращающие деформацию бака при изменении давления внутри него. Наливная труба и гравитационный клапан выполнены единым блоком из пластмассы и соединены с баком тремя резиновыми шлангами разного диаметра. Шланг большего диаметра (наливной трубы) служит для заливки топлива, среднего — для вентиляции топливного бака, а меньшего — для слива конденсата топлива
из гравитационного клапана в бак. Вентиляционный шланг предназначен для отвода воздуха, вытесняемого из бака при заправке, и для отвода паров бензина через гравитационный клапан в адсорбер системы улавливания паров топлива. Гравитационный клапан при опрокидывании автомобиля предотвращает попадание топлива из бака в моторный отсек через шланг подвода паров топлива к адсорберу.
В баке установлен топливный модуль, в состав которого входят топливный насос, регулятор давления топлива и датчик указателя уровня топлива. Для доступа к топливному
модулю под подушкой заднего сиденья в крышке топливного бака выполнен лючок.
Датчик указателя уровня топлива прикреплен к корпусу топливного модуля и представляет собой переменный резистор, сопротивление которого изменяется в зависимости от перемещения рычага поплавка, отслеживающего уровень топлива. Датчик указателя уровня топлива выдает сигналы на указатель и сигнализатор, расположенные в комбинации приборов.
Система питания двигателя: 1 — адсорбер; 2 — топливный фильтр; 3 — тройник; 4 — шланг подвода паров топлива к адсорберу; 5 — шланг наливной трубы; 6 — сливной шланг; 7 — наливная труба; 8 — гравитационный клапан; 9 — вентиляционный шланг; 10 — топливный модуль; 11 — топливный бак; 12 — форсунки; 13 — топливная рампа; 14 — дроссельный узел; 15 — электромагнитный клапан продувки адсорбера
Топливный насос — электрический, погружного типа. Электродвигатель насоса коллекторный, с двумя постоянными магнитами, расположенными на статоре. Под нагрузкой потребляет ток до 6 А. Насос вихревого типа. При вращении крыльчатки насоса, имеющей большее количество лопастей, создается завихрение топлива, в результате чего наращивается его кинетическая энергия, вызывающая повышение давления. Топливо, проходя через насос во время его работы, смазывает и охлаждает насос. Топливный насос расположен внутри корпуса топливного модуля. На входе в насос установлен сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе. Насос выполнен неразборным, и при выходе из строя его нужно заменить. Насос включается по команде контроллера системы управления (при включении зажигания) через реле. От насоса топливо под давлением подается к топливному фильтру. Топливный фильтр тонкой очистки — неразборный, в металлическом корпусе с бумажным фильтрующим элементом, обеспечивающим тонкость очистки топлива до 10 мкм. Фильтр прикреплен на кронштейне к днищу кузова справа перед топливным баком. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива. После фильтра в нагнетающую топливную магистраль встроен тройник, через который топливо подводится к топливной рампе с форсунками и регулятору давления топлива, расположенному в топливном модуле.
Регулятор давления топлива поддерживает давление топлива в топливной рампе в заданных пределах. Закреплен на крышке топливного модуля и представляет собой
клапан, реагирующий на давление топлива. Клапан открывается при превышении давления топлива в магистрали, стравливая часть топлива обратно в бак. При включенном зажигании и неработающем двигателе давление топлива в рампе должно составлять от 3,6 до 4,0 бар. Регулятор давления неразборный, при выходе из строя подлежит замене. Топливная рампа представляет собой металлическую трубку с установленными на ней форсунками. Рампа прикреплена к впускной трубе двумя винтами.
Топливо под давлением подается в полость рампы, а оттуда — через форсунки в каналы впускной трубы. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной
пружины при обесточивании. Во входном штуцере каждой форсунки установлен индивидуальный топливный фильтр. Управляет работой форсунок контроллер. Форсунки уплотняются в рампе и во впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. На выходе форсунки выполнен распылитель с четырьмя отверстиями, через которые под давлением впрыскивается топливо. При обрыве или замыкании обмотки форсунки последнюю следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.
Воздух подводится к дроссельному узлу двигателя через воздухозаборник, воздушный фильтр, датчик массового расхода воздуха и гофрированные резиновые рукава. Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент — бумажный.
Дроссельный узел представляет собой корпус дроссельной заслонки (с выполненными в нем каналами), на котором установлены регулятор холостого хода и датчик положения дроссельной заслонки. Во избежание обмерзания дроссельного узла при низкой температуре и высокой влажности воздуха в узел встроен блок подог-
рева, через который циркулирует жидкость системы охлаждения. При нажатии педали «газа» дроссельная заслонка открывается, изменяя количество поступающего в двигатель воздуха (подача топлива рассчитывается контроллером в зависимости от расхода воздуха).
При работе двигателя на холостом ходу (дроссельная заслонка закрыта) контроллер управляет подачей воздуха с помощью регулятора холостого хода. Регулятор холостого хода представляет собой шаговый электродвигатель, который перемещает клапан. Запорный элемент клапана (игла) изменяет проходное сечение канала и обеспечивает регулирование расхода воздуха в обход дроссельной заслонки. Для увеличения частоты вращения коленчатого вала на холостом ходу контроллер подает управляющий сигнал на открытие клапана, увеличивая подачу воздуха в обход дроссельной заслонки, и, наоборот, для уменьшения частоты вращения подается команда на закрытие клапана. Кроме управления частотой вращения коленчатого вала на холостом ходу контроллер управляет регулятором, снижая токсичность отработавших газов: при торможении двигателем происходит резкое закрытие дроссельной заслонки, в этом случае регулятор увеличивает подачу воздуха в обход дроссельной заслонки, в результате чего происходит обеднение топливной смеси. Это способствует снижению выбросов углеводородов и окиси углерода. Регулятор холостого хода неразборный и при выходе из строя подлежит замене.
Пройдя дроссельный узел, воздух поступает во впускной трубопровод, состоящий из двух частей — ресивера и впускной трубы, по отдельным четырем каналам которой воздух подводится к впускным каналам головки блока цилиндров.
Для снижения токсичности двигателя в системе питания применяется система улавливания паров топлива, которая включает в себя адсорбер, электромагнитный клапан его продувки, соединительные трубки и шланги.
В адсорбер, расположенный в моторном отсеке слева перед щитком передка, пары топлива поступают из топливного бака по трубке через штуцер адсорбера (с надписью TANK). В адсорбере пары поглощаются и удерживаются активированным углем при неработающем двигателе. Второй штуцер адсорбера (с надписью AIR) соединен с атмосферой, а третий (с надписью PURGE), через электромагнитный клапан продувки адсорбера, -с дроссельным узлом. Электромагнитный клапан продувки адсорбера установлен на кронштейне ресивера впускного трубопровода. При выключенном зажигании электромагнитный клапан закрыт, и в этом случае адсорбер не сообщается с дроссельным узлом. Контроллер, управляя
электромагнитным клапаном, осуществляет продувку адсорбера, после того как двигатель проработает заданный период времени с момента перехода на режим управления топливоподачей по замкнутому контуру (управляющий датчик концентрации кислорода должен быть прогрет до необходимой температуры). Электромагнитный клапан сообщает полость адсорбера с дроссельным узлом — и происходит продувка сорбента: пары бензина смешиваются с воздухом, отводятся через дроссельный узел во впускной трубопровод и далее в цилиндры двигателя.
Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов контроллера и тем интенсивнее продувка.
Система питания двигателя: 1 — адсорбер; 2 — топливный фильтр; 3 — тройник; 4 — шланг подвода паров топлива к адсорберу; 5 — шланг наливной трубы; 6 — сливной шланг; 7 — наливная труба; 8 — гравитационный клапан; 9 — вентиляционный шланг; 10 — топливный модуль; 11 — топливный бак; 12 — форсунки; 13 — топливная рампа; 14 — дроссельный узел; 15 — электромагнитный клапан продувки адсорбера.
Запас топлива находится в баке, расположенном под задним сиденьем.
Топливный бак состоит из двух сваренных между собой стальных штампованных частей. В пробке заливной горловины встроены клапаны, предотвращающие деформацию бака при изменении давления внутри него.
Наливная труба и гравитационный клапан выполнены единым блоком из пластмассы и соединены с баком тремя резиновыми шлангами разного диаметра. Шланг большего диаметра (наливной трубы) служит для заливки топлива, среднего – для вентиляции топливного бака, а меньшего – для слива конденсата топлива из гравитационного клапана в бак.
Вентиляционный шланг предназначен для отвода воздуха, вытесняемого из бака при заправке, и для отвода паров бензина через гравитационный клапан в адсорбер системы улавливания паров топлива.
Гравитационный клапан при опрокидывании автомобиля предотвращает попадание топлива из бака в моторный отсек через шланг подвода паров топлива к адсорберу.
В баке установлен топливный модуль, в состав которого входят топливный насос, регулятор давления топлива и датчик указателя уровня топлива. Для доступа к топливному модулю под подушкой заднего сиденья в крышке топливного бака выполнен лючок.
Датчик указателя уровня топлива прикреплен к корпусу топливного модуля и представляет собой переменный резистор, сопротивление которого изменяется в зависимости от перемещения рычага поплавка, отслеживающего уровень топлива.
Датчик указателя уровня топлива выдает сигналы на указатель и сигнализатор, расположенные в комбинации приборов.
Топливный насос – электрический, погружного типа. Электродвигатель насоса коллекторный, с двумя постоянными магнитами, расположенными на статоре. Под нагрузкой потребляет ток до 6 А. Насос вихревого типа. При вращении крыльчатки насоса, имеющей большее количество лопастей, создается завихрение топлива, в результате чего наращивается его кинетическая энергия, вызывающая повышение давления.
Топливо, проходя через насос во время его работы, смазывает и охлаждает насос. Топливный насос расположен внутри корпуса топливного модуля. На входе в насос установлен сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе. Насос выполнен неразборным, и при выходе из строя его нужно заменить.
Насос включается по команде контроллера системы управления (при включении зажигания) через реле. От насоса топливо под давлением подается к топливному фильтру. Топливный фильтр тонкой очистки – неразборный, в металлическом корпусе с бумажным фильтрующим элементом, обеспечивающим тонкость очистки топлива до 10 мкм. Фильтр прикреплен на кронштейне к днищу кузова справа перед топливным баком. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.
После фильтра в нагнетающую топливную магистраль встроен тройник, через который топливо подводится к топливной рампе с форсунками и регулятору давления топлива, расположенному в топливном модуле.
Регулятор давления топлива поддерживает давление топлива в топливной рампе в заданных пределах.
Закреплен на крышке топливного модуля и представляет собой клапан, реагирующий на давление топлива. Клапан открывается при превышении давления топлива в магистрали, стравливая часть топлива обратно в бак. При включенном зажигании и неработающем двигателе давление топлива в рампе должно составлять от 3,6 до 4,0 бар. Регулятор давления неразборный, при выходе из строя подлежит замене.
Топливная рампа представляет собой металлическую трубку с установленными на ней форсунками.
Рампа прикреплена к впускной трубе двумя винтами.
Топливо под давлением подается в полость рампы, а оттуда – через форсунки в каналы впускной трубы. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании.
Во входном штуцере каждой форсунки установлен индивидуальный топливный фильтр. Управляет работой форсунок контроллер.
Форсунки уплотняются в рампе и во впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. На выходе форсунки выполнен распылитель с четырьмя отверстиями, через которые под давлением впрыскивается топливо. При обрыве или замыкании обмотки форсунки последнюю следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.
Воздух подводится к дроссельному узлу двигателя через воздухозаборник, воздушный фильтр, датчик массового расхода воздуха и гофрированные резиновые рукава.
Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент – бумажный.
Дроссельный узел представляет собой корпус дроссельной заслонки (с выполненными в нем каналами), на котором установлены регулятор холостого хода и датчик положения дроссельной заслонки.
Во избежание обмерзания дроссельного узла при низкой температуре и высокой влажности воздуха в узел встроен блок подогрева, через который циркулирует жидкость системы охлаждения.
При нажатии педали «газа» дроссельная заслонка открывается, изменяя количество поступающего в двигатель воздуха (подача топлива рассчитывается контроллером в зависимости от расхода воздуха).
При работе двигателя на холостом ходу (дроссельная заслонка закрыта) контроллер управляет подачей воздуха с помощью регулятора холостого хода. Регулятор холостого хода представляет собой шаговый электродвигатель, который перемещает клапан. Запорный элемент клапана (игла) изменяет проходное сечение канала и обеспечивает регулирование расхода воздуха в обход дроссельной заслонки. Для увеличения частоты вращения коленчатого вала на холостом ходу контроллер подает управляющий сигнал на открытие клапана, увеличивая подачу воздуха в обход дроссельной заслонки, и, наоборот, для уменьшения частоты вращения подается команда на закрытие клапана. Кроме управления частотой вращения коленчатого вала на холостом ходу контроллер управляет регулятором, снижая токсичность отработавших газов: при торможении двигателем происходит резкое закрытие дроссельной заслонки, в этом случае регулятор увеличивает подачу воздуха в обход дроссельной заслонки, в результате чего происходит обеднение топливной смеси. Это способствует снижению
выбросов углеводородов и окиси углерода. Регулятор холостого хода неразборный и при выходе из строя подлежит замене.
Пройдя дроссельный узел, воздух поступает во впускной трубопровод, состоящий из двух частей – ресивера и впускной трубы, по отдельным четырем каналам которой воздух подводится к впускным каналам головки блока цилиндров.
Для снижения токсичности двигателя в системе питания применяется система улавливания паров топлива, которая включает в себя адсорбер, электромагнитный клапан его продувки, соединительные трубки и шланги.
В адсорбер, расположенный в моторном отсеке слева перед щитком передка, пары топлива поступают из топливного бака по трубке через штуцер адсорбера (с надписью TANK). В адсорбере пары поглощаются и удерживаются активированным углем при неработающем двигателе. Второй штуцер адсорбера (с надписью AIR) соединен с атмосферой, а третий (с надписью PURGE), через электромагнитный клапан продувки адсорбера, – с дроссельным узлом.
Электромагнитный клапан продувки адсорбера установлен на кронштейне ресивера впускного трубопровода. При выключенном зажигании электромагнитный клапан закрыт, и в этом случае адсорбер не сообщается с дроссельным узлом. Контроллер, управляя электромагнитным клапаном, осуществляет продувку адсорбера, после того как двигатель проработает заданный период времени с момента перехода на режим управления топливоподачей по замкнутому контуру (управляющий датчик концентрации кислорода должен быть прогрет до необходимой температуры).
Электромагнитный клапан сообщает полость адсорбера с дроссельным узлом – и происходит продувка сорбента: пары бензина смешиваются с воздухом, отводятся через дроссельный узел во впускной трубопровод и далее в цилиндры двигателя.
Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов контроллера и тем интенсивнее продувка.
Система подачи топлива двигателя Шевроле-Нива (контроллер М7.9.7)
Функцией системы подачи топлива (рис. 1.3-01) является обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Топливо подается в двигатель форсунками, установленными во впускной трубе.
Электробензонасос, установленный в баке, подает топливо через магистральный топливный фильтр и шланги подачи топлива на рампу форсунок.
Встроенный в электробезонасос регулятор давления топлива поддерживает давление топлива в рампе форсунок в пределах от 364 до 400 кПа в зависимости от режима работы двигателя.
Контроллер включает топливные форсунки последовательно. Каждая из форсунок включается через каждые 720 поворота коленчатого вала.
Сигнал контроллера, управляющий форсункой, представляет собой импульс, длительность которого соответствует требующемуся двигателю количеству топлива. Этот импульс подается в определенный момент поворота коленчатого вала, который зависит от режима работы двигателя.
Подаваемый на форсунку управляющий сигнал открывает нормально закрытый клапан форсунки, подавая во впускной канал топливо под давлением.
Количество подаваемого топлива пропорционально времени, в течение которого форсунки находятся в открытом состоянии (длительность импульса впрыска). Контроллер поддерживает оптимальное соотношение воздух/топливо путем изменения длительности импульсов.
Увеличение длительности импульса впрыска приводит к увеличению количества подаваемого топлива при постояном расходе юз духа (обогащение смеси). Уменьшение длительности импульса впрыска приводит к уменьшению количества подаваемого топлива при постояном расходе воздуха (обеднение смеси).
Для предотвращения травм или повреждений автомобиля при демонтаже элементов системы подачи топлива в результате случайного пуска необходимо отсоединять провод от клеммы «минус” аккумуляторной батареи до проведения обслуживания и присоединять его после завершения работ.
Перед обслуживанием топливной аппаратуры необходимо сбросить давление в системе подачи топлива (см. “Порядок сбрасывания давления в системе подачи топлива”).
Рис. 1.3-01. Система подачи топлива с распределенным последовательным впрыском: 1- топливный бак; 2- шланг подачи топлива к рампе форсунок; 3- рампа форсунок; 4- электробензонасос; 5- шланг подачи топлива от фильтра; 6- шланг подачи топлива к фильтру; 7- топливный фильтр
При отсоединении топливопроводов не допускать пролива топлива. Для этого обматывать концы трубок ветошью. После завершения работ ветошь выбросить в предназначенный для этого контейнер.
Порядок сбрасывания давления в системе подачи топлива
1. Включить нейтральную передачу, затормозить автомобиль стояночным тормозом.
2. Отсоединить проводаотэлектробензонасоса(см. рис. 1.3-
3. Запустить двигатель и дать ему работать на холостом ходу до остановки из-за выработки топлива.
4. Включить стартер на 3 сек для стравливания давления в трубопроводах. После этого можно безопасно работать с системой подачи топлива.
5. После стравливания давления и завершения работ присоединить провода к электробензонасосу.
Модуль электробензонасоса (рис. 1.3-02) включает в себя электробензонасос турбинного типа, регулятор давления, сетчатый фильтр, фильтр грубой очистки и датчик уровня топлива.
Насос обеспечивает подачу топлива из топливного бака через магистральный топливный фильтр на рампу форсунок. Избыток топлива возвращается в бензобак по отдельной линии слива.
Электробензонасос включается контроллером через реле. При установке ключа зажигания в положение «ЗАЖИГАНИЕ » контроллер запитывает реле на 2 секунды для создания необходимого давления топлива в рампе форсунок.
Если в течение этого времени прокрутка двигателя не начинается, контроллер выключает реле и ожидает начала прокрутки. После ее начала контроллер вновь включает реле.
Если зажигание включалось три раза без прокрутки двигателя, то следующее включение реле электробензонасоса возможно только с началом прокрутки.
ВНИМАНИЕ. Эксплуатация автомобиля с почти пустым баком не допускается, так как это может привести к преждевременному износу и выходу из строя электробензонасоса, неустойчивой работе двигателя, попаданию несгоревшего топлива в систему выпуска и в результате — к перегреву каталитического нейтрализатора.
Сетчатый фильтр (рис. 1.3-03) предназначен для улавливания поступающих в электробензонасос вместе с топливом частиц размером более 60 мкм, которые могут привести к наруше-нию работы системы впрыска. Фильтр состоит из пластмассового каркаса, обтянутого полиамидным полотном, стопорной шайбы, установленной в гнездо пластмассового корпуса и втулки, охватывающей штуцер.
Снятие модуля электробензонасоса
1. Сбросить давление в системе подачи топлива (см. выше).
2. Отсоединить топ л ивопроводы от модуля электробензонасоса.
3. Отвернув гайки крепления, вынуть модуль электробензонасоса из топливного бака.
ВНИМАНИЕ. Снимать модуль электробензонасоса следует осторожно, чтобы не допустить деформации рычага датчика уровня топлива и, как следствие, неверных показаний уровня топлива.
Снятие сетчатого фильтра
1. Слить остатки топлива из заборной камеры модуля электробензонасоса в специально приготовленную емкость.
2.Отсоединить внутреннюю колодку на крышке модуля электробензонасоса, аккуратно отгогнув фиксатор колодки.
3. Удалить фиксатор ограничения хода камеры забора топлива, осторожно расстопорив кольцо при помощи плоской отвертки.
4. Отсоединить струйный насос от заборной камеры.
5. Отсоединить фиксаторы кронштейна крепления элект-робензонасоса. Разъединить камеру и кронштейн с электробензонасосом для обеспечения доступа к сетчатому фильтру.
6. Используя плоскую отвертку, снять сетчатый фильтр. Демонтаж производить в нескольких точках так, чтобы обеспечить минимальный перекос сетчатого фильтра, исключив возможность повреждения входного штуцера и фиксатора электробензонасоса.
ВНИМАНИЕ. При снятии сетчатого фильтра не допускается попадание посторонних частиц во внутреннюю полость электробензонасоса.
Установка сетчатого фильтра
ВНИМАНИЕ. Заменить сетчатый фильтр, так как при его дежштаже ломается стопорная шайбаи деформируется штуцер.
Перед установкой убедиться в наличии на новом сетчатом фильтре стопорной шайбы и втулки, иначе не будет обеспечена герметичность соединения, и в электробензонасос будет поступать неочищенное топливо, что приведет к его преждевременному выходу из строя.
1. Снять заглушку со входа сетчатого фильтра. Сориентировать фильтр таким образом, чтобы штуцер фильтра располагался перед штуцером электробензонасоса, а стопорная шайба
— перед фиксатором электробензонасоса.
2. Используя специальное приспособление, плавно насадить сетчатый фильтр усилием не менее 100 Н на его наружную поверхность. Фильтр должен быть напрессован до упора штуцера в насосную секцию электробензонасоса, не допуская повреждения лепестков фиксатора кронштейна. Приспособление при этом не должно касаться крышки корпуса контактов электробензонасоса, в которую встроен электрический разъем. Чтобы проверить правильность установки сетчатого фильтра, необходимо убедиться в том, что фиксатор электробензонасоса выступает за край штуцера сетчатого фильтра на расстояние около 1 мм (рис. 1.3-05).
ВНИМАНИЕ. Для обеспечения работоспособности электробензонасоса не допускается повреждение полиамидного полотна или установка сетчатого фильтра с перекосом.
3. При необходимости промыть топливный бак.
Установка модуля электробензонасоса
1. Проверить наличие и правильность расположения уплотнительной прокладки между топливным баком и модулем электробензонасоса.
2. Вставить модуль электробензонасоса в топливный бак и закрепить его, затянув гайки крепления моментом 3,75. 4,63 Н*м.
ВНИМАНИЕ. Устанавливать люду ль электробензонасоса следует осторожно, чтобы не допустить деформации рычага датчика уровня топлива и, как следствие, неверных показаний уровня топлива.
3. Установить топливопроводы, предварительно проверив целостность уплотнительных колец и затянув гайки наконеч-
ников моментом 20. 34 Н • м.
4. Подсоединить колодку жгута системы впрыска к колодке жгута электробензонасоса.
5. Включить электробензонасос с помощью прибора DST-2М и проверить систему подачи топлива на отсутствие утечек.
6. Установить крышку топливного бака.
7. Вернуть заднее сидение в нормальное положение.
Понравилась статья? добавь ее в закладки, чтобы не потерять — ЖМИ «Ctrl + D»
на Ваш сайт.
