Как по свече зажигания определить возможные неисправности двигателя — Лайфхак

  • Лайфхак
  • Эксплуатация

О том, что от свечей зажигания напрямую зависят такие показатели, как нормальный — без задержек пуск двигателя и его стабильная — без подергиваний во время движения — работа, знает большинство автовладельцев. Как, впрочем, и о том, что отходившие свое свечи повышают расход топлива, ухудшают динамические характеристики мотора, увеличивают содержание двуокиси углерода в выхлопе. Но мало кому известно, что по виду этих деталей можно понять, чем «болен» силовой агрегат, не схалтурили ли при его обслуживании ремонтники и каким бензином вы заправляетесь на привычной вам заправке.

Анализ отдельных неисправностей двигателя, как выяснили эксперты компании Denso, одного из ведущих мировых производителей автокомплектующих и расходных материалов, можно провести по цвету нагара на свечах. Но для начала скажем, что на нормальной свече должны быть отложения светло-серого или светло-коричневого цвета и незначительная эрозия электрода.

А ЗАСЛОНКА В ПОРЯДКЕ?

Если же на изоляторе свечи и электродах видим сухой, мягкий черный углерод, то, по мнению специалистов, в первую очередь проверяем исправность воздушной заслонки. Если с ней не все в порядке, на свечу поступает переобогащенная обогащенная смесь воздуха с топливом. Так же стоит проверить правильно ли выставлено зажигание (может быть поздним) и собственно провода зажигания (возможно, их пора менять). В последнюю очередь проверяем соответствие теплового диапазона свечей модели машины — не слишком ли холодный.

Поводом к проверке свечи должны стать плохой запуск двигателя и слабое ускорение машины.

МЕНЯЕМ АЗС

Желтые или бронзового цвета отложения типа шлаков или блестящий налет на изоляторе говорит об использовании топлива с высоким содержанием свинца. Вывод очевиден — меняйте привычную АЗС.

Поводом к проверке свечи являются осечки при резком ускорении или при сильной нагрузке, но отсутствие других отклонений при нормальных условиях работы мотора.

ЧИСТОЙ ВОДЫ ПЕРЕГРЕВ

Куда неприятнее обнаружить при осмотре свечи абсолютно белый изолятор с малыми черными отложениями, сопровождающийся эрозией электрода — картина говорит о том, что свечи перегреваются. И виноваты в этом могут быть сервисмены, их не затянувшие. И дай бог, если это так, ведь в противном случае речь может идти о серьезных неисправностях системы охлаждения двигателя. Так же стоит проверить, правильно ли выставлено зажигание (в данном случае оно может быть слишком ранним), и (опять же!) соответствие теплового диапазона свечи мотору — не слишком ли горячий.

Повод к проверке: потеря мощности двигателя при высоких скоростях или больших нагрузках.

КАЛИЛЬНОЕ ЗАЖИГАНИЕ

Вас должен насторожить и вид расплавленных (обожженных) центрального или бокового электрода (а то и обоих разом), вздувшегося изолятора с отложениями на нем алюминия или другого металла. Здесь налицо пресловутое калильное зажигание, возникающее, когда возгорание начинается до того, как проскочит искра. Причины этой беды те же, что и в случае с перегревом свечей.

Похожи и показания к их проверке: потеря мощности, которая, правда, в данном варианте может легко привести к повреждению двигателя.

ХИМИЯ И ЖИЗНЬ

А вот вид красного бокового электрода и конуса изолятора вновь должен заставить задуматься о смене привычных вам АЗС. Тут, похоже, не обошлось с играми «королей бензоколонок» с так называемыми ферроценовыми добавками. Их в нашей стране сплошь и рядом используют для повышения октанового числа бензина (был 80-й — стал 98-й).

Поводом к проверке свечей должны стать плохой пуск двигателя, отказы при ускорении и потеря мощности.

…А главная прелесть этих рекомендаций специалистов Denso в том, что они не только помогут самостоятельно определить ту или иную неисправность двигателя, но и в случае обращении в автосервис выстроить правильный диалог с мастерами и не дать последним развести вас на деньги поиском несуществующих поломок и их дорогостоящим «ремонтом».

30599

30599

7 декабря 2016

189931


Нагар на свечах – причины возникновения

Нагар на свечах, как говорят в одном южном городе, всегда есть, был и будет, и никуда ты от этого не денешься, это закономерно и это нормально. Другое дело, что любому механику (да и опытному водителю со стажем) цвет свечей зажигания может многое сказать и о состоянии самих свечей, и о состоянии  цилиндропоршневой группы (о двигателе в целом). Да и о характере и опытности самого владельца автомобиля. И это не шутка, не прикол. Установить состояние мотора, определить качество применяемых автовладельцем ГСМ (горюче-смазочных материалов), то есть моторного масла и бензина (солярки, природного газа), — можно. И это не так трудно, как может показаться на первый взгляд. О причинах появления нагара на электродах свечей, о способах борьбы с ним, а также о методах первичной диагностики двигателя по характеру и цвету нагара, мы и поговорим в этой статье.


Типы и разновидности состояния свечи

Механики и мотористы различают несколько типов состояния электродов свечей зажигания:

  • сухая свеча без нагара;
  • мокрая свеча;
  • черный глянцевый нагар;
  • черный бархатный нагар;
  • белый (светлый, серый, светло-коричневый) глянцевый нагар;
  • белый (светлый, серый, светло-коричневый) рыхлый бархатный нагар.

 Если моторист выкручивает и видит чистые сухие свечи, то это означает, что, во-первых, они были совсем недавно вкручены и их пробег может составлять всего одну-две тысячи километров. А во-вторых, с данным мотором не просто всё оk, а идеальное «оk». Зачастую свечи остаются чистыми и сухими порой и на гораздо более длительный срок и на весьма солидный пробег. И такое довольно часто случается с тем автомобилем, где автовладелец с исключительной тщательностью следит за качеством ГСМ, попадающих в его двигатель.

Кроме того, такой водитель никогда не «газует» и не «рвёт» двигатель. Большую часть времени мотор  работает на ровных средних оборотах и никогда не остается долго работать на холостых. Такое редко, но случается, и мотористы с такими двигателями (и с такими автовладельцами) сталкиваются.

Мокрая свеча любому опытному водителю скажет, что карбюратор (или инжектор и форсунки) нещадно «переливают». Этот термин означает, что в цилиндры и в камеру сгорания попадает значительно большее количество топлива, чем это требуется для нормальной работы двигателя. Со временем эта, чрезмерно мокрая свеча однозначно покроется черным и, в начале, бархатным лохматым нагаром, который со временем закоксуется и превратится в твердый черный лаковый нагар. И двигатель остановится. Если не остановится еще раньше.


Черный нагар на свечах зажигания

В интернете довольно часто можно встретить утверждение, что, мол, черный —  наиболее распространенный вид нагара.

Это неправда. Наиболее распространенными видами нагара являются как раз светлые тона, потому что грамотных автовладельцев, которые следят за своим четырехколесным имуществом, гораздо больше, чем неряшливых, невнимательных и неаккуратных водителей. И это статистика!

Систематическое прохождение регламентных ТО, плановая замена свечей и диагностика систем питания и зажигания позволяют поддерживать рабочее состояние свечей и всего двигателя весьма долгое время.

Черные свечи, имеющие сухой рыхлый нагар, говорят о том, что большую часть времени двигатель работает на обогащённой топливной смеси. А «бархат» — это сажа, то есть не сгоревшие частицы топлива. Правда, это не всегда говорит о неисправности топливной системы, подобное обусловлено насыщенным городским неторопливым циклом движения в пробках и тянучках, когда и сам собственно расход «буквально растет на глазах»  — а, точнее, на панели приборов, — и двигатель больше работает на холостых.

Именно в таких случаях бензина в цилиндры поступает больше, чем нужно.

При диагностировании следует учитывать, что и карбюраторные и впрысковые моторы имеют различные исполнительные механизмы и управляющие программы  систем питания. Поэтому выявлять неисправности (если это действительно неисправности)  можно только в условиях специализированной СТО. Каждая из систем и каждая неисправность «лечится» различными методами, и в основном, на программном уровне.

В карбюраторном моторе чёрный нагар на свечах также указывает на  переобогащённую смесь, но методы ее устранения тут, естественно, иные. Иногда причиной может быть негерметичность  иглы и принимающего клапана под поплавком, иногда причина — некалиброванные жиклеры, но чаще всего — износ и люфты, а также замасливание и/или закоксовывание заслонки (или заслонок) карбюратора.  В относительно «современных» карбюраторах типа «Солекс» переобогащенная смесь может возникать из-за сбоев в работе электронного клапана холостого хода (система ЭПХХ), а также по многим другим причинам.

Черный маслянистый нагар появляется  из-за того, что в камеру сгорания попадает… моторное масло, и путей его проникновения  туда из системы смазки  — множество. Обычно неопытные водители начинают «лечение» с регулировки клапанов и замены маслосъемных колпачков, а когда это не помогает, тогда «сваливают вину» на просевшие поршневые маслосъемные кольца. А далее – по списку, который такому начинающему автовладельцу предложит ушлый моторист. А правильным направлением любого ремонта является предварительная диагностика, и проведена она может только при применении весьма специфического инструментария.


Из личного опыта

Грамотный моторист или просто опытный водитель может определить состояние двигателя (и тех же свечей зажигания) даже по состоянию… выхлопной трубы и по цвету самого выхлопа. Без вывинчивания свечей.

Например, серая сухая и черная, и даже при этом «слегка бархатистая», внутренняя поверхность  выхлопной трубы указывает на удовлетворительное состояние двигателя. А вот «толстый-толстый слой черного шоколада», остающийся на пальце, проведенном изнутри трубы, указывает на то, что двигатель «гонит масло». Случаются также еще и белый пар, и черный откровенно сажевый выхлоп, и серый выхлоп, но… тогда уже — к доктору,  то есть, в моторный цех профильного автосервиса.


Белый нагар на свечах зажигания

Подобный тип нагара указывает, скорее, на нормальное состояние двигателя и его систем. Белый нагар на свечах (и он, кстати, бывает светло-серым, светло-коричневым) — это нормально, однако и тут имеются нюансы.

Совсем-совсем откровенно белый нагар обычно появляется из-за бедной топливной смеси, а также (и особенно в карбюраторных моторах) из-за слишком большого угла опережения зажигания, выставленного на трамблёре (прерывателе-распределителе). Некоторые автомеханики также склонны считать, что «излишне бледный» цвет нагара может указывать на применение свечей, не соответствующих калильному числу, установленному производителем для этого типа моторов или вообще для конкретно этого двигателя. Подобное несоответствие «лечится» путем подбора правильных комплектующих, согласно регламентам завода-изготовителя данного автомобиля или данного двигателя.


Замечу в скобках

Гораздо большее внимание при выкручивании свечей нужно обращать не столько на цвет нагара, сколько на длину и состояние электродов свечей — центрального и бокового (или боковых).  Увеличенный зазор между ними может повышать перерасход топлива до 25 (двадцати пяти) процентов.

А это — на четверть нормы!

Также следует обратить внимание на коричневый ободок изолятора свечи в районе ее резьбовой части. Наличие коричневого ободка говорит о том, что «свеча горит» или «свеча пробита». И эти последние два параметра куда существеннее, чем цвет нагара (хотя при диагностике двигателя и этим «симптомом» пренебрегать не следует).

Цветные нагары

Да, в практике случаются и такие. Красный нагар  может указывать на то, что реализатор топлива для увеличения октанового числа бензина (а также с целью увеличения его цены) добавляет в него специальную присадку ферроцен, которая в своем  химическом составе имеет железо,  отсюда и цвет нагара. Цена подобной присадки, тем более для оптового закупщика, весьма заманчива, а водители реально отмечают, что «машина вдруг поехала».

Желтый и зеленый нагары также отмечаются на интернет-форумах и в разговорах с мотористами, но подобное явление не считается массовым, и рекомендация тут проста — смените место заправки своего автомобиля. Продавец топлива может использовать некие экзотические присадки, когда и «машина едет», и себестоимость топлива (для продавца) значительно падает. Подобные фокусы характерны для несетевых мелких АЗС, именно поэтому со всех страниц солидных автомобильных изданий звучат рекомендации типа: «Заправляйтесь на проверенных брендовых автозаправочных станциях».


Как почистить свечи зажигания

Наиболее эффективными опытные водители и механики считают два способа:

  • прожечь (прокалить) свечи;
  • отмочить свечи в растворе керосина, толуола и им подобных агрессивов.

Как почистить свечи зажигания, если это происходит в условиях производства? В кузнечном цеху, если такой есть на данной СТО, а также газовой горелкой либо паяльной лампой. Нагар при этом частью сгорает, а частью отваливается от электродов свечи, и его  остатки удаляют специальной железной щеткой, которой пользуются сварщики и  рихтовщики.

В домашних (гаражных) условиях пользуются той же паяльной лампой либо выкладывают свечи веером на бытовой газовой горелке. Остатки убираются так же щеткой либо наждачной бумагой.


Как часто нужно менять свечи зажигания

С одной стороны, существует старое шоферское правило — мол, нужно менять все свечи накануне зимы. С другой стороны, все современные автомобили, имеющие теперь не батарейное зажигание, а электронное, и работающие на свечах последних поколений, умеют беспроблемно и без их замены проехать и две и даже порой три-четыре зимы. Поэтому рекомендация тут проста и однозначна — все подобные регламенты прописаны в ваших Сервисных книжках и Инструкциях по эксплуатации, включая не только сроки и пробеги, но и типы свечей, рекомендованные производителем автомобиля.

Однако наиболее верным решением будет (в случае начинающихся проблем) обратиться на станцию техобслуживания профильную  вашей марки автомобиля. Найти и выбрать ближайший к вам и нужный вам «правильный» автосервис поможет сайт Аutоbооkіng.





Сергей Жебаленко,

автомобильный инженер, журналист,

редактор автомобильной программы «Мотор-ТВ»

Нужна замена свечей зажигания? Не откладывайте на потом! Найдите СТО прямо сейчас, воспользовавшись формой поиска ниже:

нагар на свечах зажигания

Нагар на свечах зажигания может многое рассказать опытному водителю или мастеру о состоянии его двигателя. И хотя сейчас уже довольно распространено специальное диагностическое оборудование, некоторые мастера, всего лишь осмотрев свечи зажигания, способны определить состояние двигателя не хуже дорогого диагностического стенда и исходя из этого, решить что делать дальше. В этой статье мы рассмотрим, что означает цвет нагара на свече зажигания, и это разумеется поможет определить некоторые неисправности двигателя или его систем, которые следует устранить.

Для начала хочу заметить, что цвет нагара на свечах зажигания может быть ненормальным от плохого бензина, и некачественный бензин может даже вывести из строя свечу (свечи) зажигания. Такой нагар обычно цвета красного кирпича и подробно об этом будет написано ниже. А как самостоятельно определить некачественный бензин, без специальной лаборатории, советую почитать вот тут.

И ещё: распространённой ошибкой многих новичков является несвоевременная диагностика двигателя по свече зажигания (точнее по нагару на свече). Говоря проще, многие новички, заводят холодный двигатель, дают ему поработать несколько минут, а после этого выкручивают свечи и начинают осматривать их и делать неправильные выводы, не зная о том, что холодный двигатель работает первые минуты на обогащённой смеси.

При этом многие автовладельцы и не догадываются, что серийный мотор даже скромного рабочего объёма (всего 1,5 литра), в первые минуты после холодного старта (особенно зимой) потребляет более 20-ти литров бензина! Так какой при этом может быть нагар? Конечно же он будет ненормального цвета, но ведь выводы делать рано.

Для того, чтобы точно определить состояние двигателя по нагару на свече, эта свеча должна очиститься в поездке (от нагара, который образуется при холодном пуске и прогреве мотора). И лучше чтобы эта поездка была по загородной трассе, и не менее двухсот километров. При этом свеча нормально очистится только в том случае, если правильно подобрано калильное число для конкретного двигателя (о калильном числе и выборе свечей читаем тут).

Калильное число важный нюанс (об этом ссылка чуть выше), ведь не зря же заводы производители автомобилей, рекомендуют использовать на своих марках машин только свечи с определённым калильным числом (каждый водитель должен знать какие свечи рекомендует завод изготовитель конкретно для его двигателя). Только после того, как будут соблюдены вышеописанные условия, можно выкручивать свечи и осматривая их, определять по нагару техническое состояние двигателя, или его системы питания. Итак поехали.

Нагар на свечах зажигания — что означает цвет нагара.

  • Цвет нагара на электродах свечи и на керамическом изоляторе светло-коричневого цвета, как на фото A чуть ниже. Именно такой цвет означает, что с двигателем и его системами всё в порядке и водителю автомобиля с такими свечами можно быть спокойным.





И по отсутствию малейших следов масла на свече, можно сделать вывод, что мотор его не «ест» и это как правило подтверждается тем, что водителю не приходится доливать масло весь период от замены до замены масла (если конечно все сальники и прокладки двигателя в порядке и нет следов утечек масла из двигателя).







  • Нагара на электродах и изоляторе свече зажигания вообще нет (белый изолятор как на фото Б чуть ниже) или он еле заметного светло-серого цвета. Такое состояние свечи говорит о том, что система питания автомобиля (карбюратор или система впрыска) «готовит» и слишком бедную горючую топливно-воздушную смесь бензина с воздухом.

Подтверждение: подтвердит бедную смесь не только нагар на свече выше указанного цвета, но и потеря мощности двигателя (потеря динамики разгона и тяги — плохо тянет на горку), выстрелы (хлопки) в карбюраторе, перегрев мотора. Выстрелы в карбюраторе происходят из-за того, что бедная смесь горит слишком медленно.

И когда в цилиндре мотора после выпуска отработанных газов начинается следующий такт впуска, в камере сгорания продолжается догорание рабочей смеси. И поступающая в цилиндр свежая порция смеси воспламеняется и её горение распространяется по впускному каналу до карбюратора.

Такие же признаки могут быть и при слишком раннем зажигании, но именно цвет на свече зажигания подтверждает, что все эти проблемы происходят из-за обеднения топливно-воздушной смеси.

Получается что воздуха больше (по отношению к бензину) , чем его положено для нормального горения горючей смеси. В таком случае следует обязательно обогатить топливно-воздушную смесь. Иначе, кроме потери мощности мотора, возможен перегрев двигателя, а тем более его головки (её может повести), а так же возможно пригорание тарелок и сёдел выпускных клапанов, и даже возможно прогорание поршней. Для обогащения топливной смеси, следует немного ( 1/4 — 1/2 оборота) закрутить винт качества карбюратора. На инжекторных моторах, для настройки системы впрыска желательно обратиться к специалистам.

Но следует учесть, что разрегулирование карбюратора или системы впрыска не так часто, как более частая и банальная причина обеднения горючей смеси, при которой где то во впускном тракте происходит подсос воздуха. Это обычно происходит из-за потрескавшихся от времени или порванных впускных резиновых патрубков, или неплотного прилегания воздушного фильтра или крышки воздушного фильтра (глушителя впуска).

Ну или плоскость прилегания карбюратора к впускному коллектору поведена, или порвана прокладка и через тонкую щель подсасывает воздух. Или испорчена прокладка впускного коллектора к головке мотора. И достаточно устранить подсос воздуха и состав горючей смеси нормализуется. Бывает что обеднение смеси происходит из-за засорения топливных жиклеров главной дозирующей системы  (если мотор плохо тянет на средних и полных нагрузках). Или возможно засорение жиклера холостого хода (если мотор глохнет при сбавлении оборотов до холостых).

Обеднение может быть вызвано ещё и заеданием поплавка в поплавочной камере и понижении уровня топлива в ней, или засорением игольчатого клапана карбюратора. Все эти причины несложно обнаружить визуально даже новичку и устранить (продуть). Ну и самая распространённая причина обеднения смеси — это засорение топливного фильтра, из-за несвоевременной его замены или слишком грязного бензина в баке (бак следует промыть).

  • На электродах свечи зажигания и на керамическом изоляторе отложен чёрный сухой (бархатный) нагар, без следов масла — как на фото B чуть ниже. Это верный признак богатой топливовоздушной смеси и повышенного расхода топлива.

Богатая смесь помимо повышенного расхода топлива и потери мощности двигателя (потеря мощности возникает из-за медленного горения богатой смеси) ещё вредна тем, что возможно разжижение масла в картере двигателя, образование нагара не только на свечах, но и в камере сгорания, тарелках клапанов, седлах и на поршнях.

Подтверждение: богатая смесь подтверждается чёрным дымом из глушителя (как определить состояние двигателя по цвету выхлопа — читаем здесь), выстрелами из глушителя, потеря мощности мотора, перегрев, перерасход топлива и разжижение масла в картере.

Разжижение масла в картере происходит от того, что пары не сгоревшего топлива конденсируются на стенках цилиндров двигателя и стекает в картер, смывая масляную плёнку с стенок цилиндров, а это уже грозит повышенным износом цилиндро-поршневой группы.

А появление чёрного дыма из глушителя происходит от того, что частицы топлива не полностью сгорают (обуглившиеся частицы топлива). А выстрелы из глушителя происходят от того, что некоторая часть топлива (из-за недостатка воздуха в цилиндрах) не сгорает и при выходе из глушителя, соединяясь с кислородом в воздухе, воспламеняется. Но выстрелы из глушителя могут происходить и по другой причине — от неплотного закрытия выпускного клапана.

Но уточнит причину переобогащения смеси, всё тот же чёрный нагар на свечах. При этом приходится ещё и часто чистить свечи зажигания, что довольно утомительно. Ясно одно — от обогащения смеси, как и от обеднения, следует избавляться, а чтобы знать как это сделать, следует знать причины обогащения.

О причинах обогащения карбюраторного двигателя я напишу ниже, а если обогащение происходит на моторе с системой впрыска, то желательно поехать к специалистам, так как потребуется спецоборудование. Но перед этим следует заменить грязный воздушный фильтр, так как это самая первая причина обогащения на любом моторе.

Ведь наши дороги не моют с пенным составом как это делают в Европе и значит на машине иномарке следует менять фильтра в два раза чаще (ведь завод изготовитель импортной машины дает рекомендации по замене фильтров для европейского водителя, а не для нашего).

Причины богатой смеси могут быть вызваны: износом и неплотным закрыванием игольчатого клапана поплавкового механизма карбюратора, или ослаблением посадки его седла. Также от износа или заедания клапана экономайзера, или заедания рычага привода диафрагмы экономайзера мощностных режимов, наполнением поплавка топливом из-за трещин в нём, или задевание поплавка за стенки поплавковой камеры и от этого повышенный уровень топлива в поплавковой камере.

Так же переобогащение может быть из-за износа калибровочных отверстий жиклеров (проявляется на машинах с большим пробегом), от неполного открытия воздушной заслонки. Или от неправильной регулировки винта качества карбюратора, для устранения переобогащения следует выкрутить винт на полоборота (иногда и больше), чтобы добавить воздуха, конечно если другие причины (описанные выше) устранены.

Ну и незабываем о том, что при этом воздушный фильтр должен быть чистым, так  как самая распространённая причина переобогащения, как я уже говорил — это несвоевременная замена воздушного фильтра (грязный фильтр).

  • Электроды и изолятор свечи зажигания рыжего цвета или цвета красного кирпича (как на фото Г чуть ниже). Такой цвет является следствием применения бензина плохого качества. И основная пробема состоит в том, что такой нагар проводит электрический ток и от этого искра убегает на массу, вызывая перебои в работе двигателя.





Подробно об этом я написал отдельную статью, которая называется «Почему отказывают свечи зажигания» (статью читаем вот здесь). А как проверить свечу и определить в каком цилиндре вышла из строя свеча зажигания, а так же как правильно чистить свечи, советую почитать вот тут.









  • Электроды, изолятор и даже резьба свечи зажигания имеют чёрный маслянистый нагар, как на фото Д ниже. Причина такого нагара как правило является повышенный износ направляющих втулок клапанов или износ сальников клапанов.

При таких неисправностях холодный мотор (особенно после долгой стоянки) сразу после запуска работает с перебоями, но по мере его прогрева перебои пропадают и работа нормализуется.

Подтверждение: синеватый (сизый) цвет выхлопа (особенно в первые минуты работы мотора, пока он не прогрелся) и повышенный расход масла (подробнее о повышенном расходе масла советую почитать вот эту статью). Разумеется эти проблемы устраняются заменой изношенных деталей.









  • Электроды и изолятор покрыты маслянистым чёрным слоем в перемешку с частицами не сгоревшего топлива и мелкой металлической пыли, от микроразрушений деталей (перегородок поршневых колец или тарелок клапанов, или их сёдел) — как на фото Е чуть ниже.







Такая свеча обычно отличается от свечей, находящихся в других цилиндрах, у которых детали в нормальном состоянии (но бывают такие проблемы и в нескольких цилиндрах). При этом проблемный цилиндр не работает, мотор троит и разумеется теряет мощность, а расход топлива увеличивается. Вывернув все свечи, проблемная свеча покажет детали какого цилиндра следует ремонтировать.





  • Электроды и изолятор обросли хлопьями золы (как на фото Ж чуть ниже), причём цвет может несколько отличаться на разных моторах. И цвет зависит от состояния системы питания конкретного мотора и от качества моторного масла, но причина одна. Причина в слишком большой выработке или в залегании маслосъёмных поршневых колец (обычно залегают и компрессионные кольца тоже).

Подтверждение: синеватый выхлоп, особенно при повышении оборотов и перегазовках, а запах выхлопных газов похож на запах выхлопа двухтактного мотоцикла. Ну и разумеется повышенный расход моторного масла, ведь изношенные или залёгшие маслосъёмные кольца не снимают излишки масла со стенок цилиндров и масло попадая в камеру сгорания, горит вместе с топливно-воздушной смесью.



Если пробег у машины не большой, то скорей всего кольца залегли (особенно если машина долго стояла) и поможет раскоксовка двигателя. Если же пробег у машины значительный, то скорей всего следует менять кольца или ремонтировать цилиндр. Что конкретно делать, подскажет разборка и замеры цилиндра, ну и осмотр деталей цилиндро-поршневой группы. А как сделать правильный капитальный ремонт двигателя, советую узнать вот в этой статье.



  • Ну и последнее состояние свечи, которое может повергнуть некоторых начинающихся  водителей в шок — это картина, показанная на фото чуть ниже.

Полное разрушение керамического изолятора и центрального электрода свечи (как на фото З чуть ниже), может произойти от работы мотора с слишком ранним зажиганием, на бензине с неподходящим для мотора октановым числом (или просто очень плохой бензин) , от детонации или от калильного зажигания (детонация или калильное зажигание? — об этом узнаём вот тут), а как предотвратить детонацию, я написал вот в этой статье. Но при детонации или калильном зажигании может пострадать не только свеча зажигания, но и поршень.

К тому же частицы центрального электрода или керамики изолятора, могут повредить тарелки клапанов, их сёдла, и даже цилиндр с поршнем. В редком случае обломки проскакивают между седлом и тарелкой выпускного клапана и вылетают в выпускной коллектор при работе двигателя. Поэтому если вы обнаружите такую свечу как на фото, то желательно разобрать мотор и заменить повреждённые детали.

Ну и ещё одна причина (но гораздо реже) — это просто свеча зажигания очень плохого качества. Советую покупать свечи зажигания только от авторитетного производителя (как отличить потделку читаем тут). Переплатить стоит, так как купив качественные свечи, у вас не будет проблем с деталями двигателя, описанными выше и вы сэкономите на ремонте мотора.

К тому же современные импортные свечи, не смотря на их более дорогую цену, всё равно окупятся, так как ресурс современных свечей может достигать двухсот тысяч километров !(о таких свечах можно почитать вот здесь). А самые современные лазерные свечи зажигания, вообще не имеют электродов и нагару негде откладываться.

Но всё же обычные свечи зажигания, имеющие электроды и изолятор, хороши тем, что многое могут рассказать водителю, о состоянии его двигателя, если конечно он будет знать, что означает нагар на свечах зажигания, и приобрести эти знания, я надеюсь, поможет эта статья, успехов всем.

Диагностика двигателя по цвету нагара свечи и правильный их подбор

Опытные водители и механики знают о том, что вывернутая свеча может стать хорошим диагностом в определении состояния двигателя и системы зажигания! В нормально работающем двигателе цвет свечи зажигания варьируется от светло-серого до светло-коричневого. Если в моторе вашего авто он не таким цветом как должны быть, тогда смотрите видео и учтите диагностические выводы профессионала.

Для получения достоверных данных о нагаре на свечах проводите осмотр после того, как двигатель долгое время поработает причем не только на низких оборотах иначе можно сделать ошибочные выводы.

Дабы лучше сориентироваться по цвету нагара при диагностике двигателя по цвету нагара, а также правильно подобрать их именно для своего двигателя и потребностей приведем таблицу значения цвета:


Учтите все эти моменты и не эксплуатируйте автомобиль на плохо работающих свечах, ведь они могут стать причиной не только нестабильной работы двигателя, но даже износа поршневой (при разрушении), проводов высокого напряжения или катушки зажигания (поскольку между электродами возникает повышенное пробивное напряжение). А цвет свечей зажигания станет отличной подсказкой о состоянии двигателя вашего автомобиля.

Цвет свечи зажиганияХарактеристика нагараРекомендации по устранению
Светло-коричневый (нормальный цвет свечи)Именно таким цветом должны быть свечи зажигания при хороших показателях. Свидетельствует что тепловая характеристика выбранной свечи в норме, двигатель, топливная и система зажигания работают стабильноЕсли нагар и отложения минимальны, а выгорание электрода умеренное, то свечу можно смело вернуть на рабочее место
Бархатисто-черный цвет из сухой копотью или черный глянцевый с мокрым налетомТипичная свеча в двигателе с обогащенной топливной смесью и повышенным расходом. Такой нагар будет пахнуть бензином.Если это в двигателе карбюраторного авто, то нужно отрегулировать подачу бензина. В инжекторном авто сбой в работе системы управления подачей топлива может иметь несколько причин – это и отказ датчика кислорода, и неисправности привода дроссельной заслонки, и расходомер воздуха, и даже банально засоренность воздушного фильтра. Подробнее о причинах переобогащения смеси читайте тут.
Глубокий-черный с маслянистым блескомМаслянистый черный шлак на изоляторе, сопровождающийся повышенным расходом масла, свидетельствует об попадании масла в камеру сгорания. Это может быть вызвано прохудавшими маслосъемными кольцами, задубевшими маслосъемными колпачками или износом цилиндров и направляющих втулок клапанов. Для точной диагностики требуется дополнительное обследование.Произвести детальную диагностику двигателя и устранить кроющуюся внутри неисправность, после чего поменять свечи.
Чёрная копотьНагарообразование на свечи черного, напоминающая замшу, цвета возникает, как и в предыдущем варианте, вследствие неправильно определённой тепловой характеристики свечи для этого двигателя и режима эксплуатации – слишком «холодна». Не происходит самоочищения. Такое часто случается, когда городской цикл сопровождается невысокими скоростями, частыми остановками и стартами.Если на свече нет дефектов, можно возобновить работоспособность хорошей очисткой, но если не изменить стиль езды ситуация вновь повторится, поэтому целесообразнее заменить свечу на более «горячую» (с меньшим калильным, числом).
Светло-серый цветГоворит об обеднении воздушно-топливной смеси. Может возникать как вследствие неправильной дозировки, так и подсосе воздуха. Езда при таком смесеобразовании повышает нагрузку на двигатель. А это, в свою очередь грозит перегревом камеры сгорания и прогару клапанов.Проверить момент зажигания, может быть большое опережение. Заправиться на другой заправке, возможно вы заправлялись топливом плохого качества. Больше о причинах бедной смеси и их устранению найдете здесь.
Белый нагар с сероватым оттенкомЕсли изолятор в нагаре белого цвета без изменения электродов – это также свидетельствует бедную смесь, но если при этом оплавлены электроды – калильное зажигание (свеча слишком «горяча»).Пересмотреть тепловые характеристики свечей или возможно зажаты клапаны (проверить зазоры). Проверить как ведет себя авто при выключении двигателя – калильное зажигание проявит себя в нежелании мотора глохнуть после выключения. Свечу следует поменять, уточнив рекомендуемую тепловую характеристику. Как правильно подобрать свечи для своего автомобиля вы найдете тут.
Белый налет на электродах либо полностью чистые и мокрыеНе стоит путать белый налет и такого же цвета нагар. Ведь в данном случае, чисто белый осадок, будет обусловлен попаданием антифриза в цилиндр двигателя. Налет на центральном и боковом электродах будет сопровождаться белым выхлопом из трубы, а сами свечи иметь сладковатый запах. При пробитой прокладке ГБЦ свечи будут мокроватые и вовсе вымытые, от какого либо нагара.Заменой свечи тут не обойтись, нужно дополнительно произвести осмотр и блока двигателя и устранить проблему попадания жидкости. Старые свечи можно восстановить чисткой и просушкой
Грязно-белые пористые отложенияТакой нагар будет пахнуть тухлым яйцом (сероводород). Свинцовые отложения грязно белого цвета говорит об использовании сильно этилированного бензина присущего в антидетонационных присадках.Если боковые и центральные электроды не повреждены то свечу можно очистить пескоструем или выпалить, после чего она может быть повторно пригодна для работы, но топливо нужно менять.
Красного (кирпичного) цветаОттенок красноватого цвета на изоляторе говорит о работе двигателя на бензине с примесями свинца. Отложения кирпичного цвета ухудшают образования искры, поскольку такой налет токопроводящий, хотя омметр этого и не зафиксирует при проверке.Однозначно менять заправку и заменить свечи. Топливо содержит избыток присадок имеющих в составе металл и марганцевые добавки, использующихся для повышения октанового числа.
Оранжевый (коричневый) налет с сухой копотьюСвеча в копоти оранжевого цвета образовалась в результате детонации при сгорании бензина с низким октановым числом или раннего зажигания.Работа двигателя при таких условиях составляет опасность не столько для свечей, сколько для поршней. Меняйте и свечи и заправку. Перегружать двигатель на таком топливе категорически запрещается.
Глянцевый изолятор желтого цветаЖелтая глазурь на изоляторе свечи зажигания образовалась в результате регулярно быстрого возрастания температуры в камере сгорания впоследствии быстрого ускорения. Такой цвет свечи часто могут увидеть любители драгрейсинга, поскольку резкий набор скорости сопровождается очень высокой температурой в цилиндре из-за которой все находящиеся на поверхности изолятора отложения плавятся, образуя электропроводное стекловидное покрытие.На таких свечах ездить не рекомендуется, поскольку, так как покрытие токопроводящее, возникают сбои искрообразования (в частности на больших оборотах). Поэтому, свечи, поверхность изолятора которых глянцевая и имеет желтоватый цвет – подлежат замене.

Нагар на свечах зажигания — причины, черный, красный, коричневый

Для диагностики состояния двигателя автомобиля необязательно ехать на СТО, можно воспользоваться простыми методами. Прежде всего судить о состоянии системы можно по цвету выходящего из трубы дыма: если он не бесцветный, а черный, белесый, голубоватый, значит в цилиндро-поршневой группе есть поломки, из-за которых увеличивается расход топлива, потребляется больше масла.

Кроме того, любой водитель поймет, что с двигателем что-то не то, если он сам по себе глохнет, пропадает тяга, слышны посторонние звуки. Мы уже достаточно много писали на нашем портале для водителей Vodi.su о том, что нужно делать в тех или иных случаях: отрегулировать сцепление на ВАЗ 2109, прочистить дроссельную заслонку, перейти на более качественное масло или топливо.

В данной статье хотелось бы поговорить о диагностике по цвету нагара на свечах зажигания. После того, как они выкручены из своих колодцев, вы можете обнаружить, что на резьбе, юбке и на самих электродах могут быть отложения черного, красного или коричневатого оттенков.

Более того, даже на двух соседних свечах или на одной может быть разная накипь — с одной стороны черная и маслянистая, с другой — красная или коричневая.

О чем свидетельствуют данные факты?

Когда проводить диагностику?

Сначала вам нужно выбрать правильный момент для демонтажа свечей. Многие начинающие водители делают одну распространенную ошибку — заводят двигатель, дают ему поработать некоторое время и после этого, сняв свечи, пугаются, что на них присутствуют различные отложения, следы бензина, масла и даже встречаются мелкие отложения металлических частиц.

Это отнюдь не говорит о том, что с двигателем есть какие-то серьезные проблемы. Просто во время холодного старта смесь принудительно обогащается, масло не нагрелось до нужной температуры и образовывается вся эта копоть.

Диагностику следует проводить после длительной работы двигателя, например вечером, когда вы целый день ездили, желательно не по городу, а по трассе. Только тогда цвет копоти отобразит реальное состояние двигателя.

Идеальная свеча

Если с расходом масла или топлива проблем никаких нет, двигатель работает нормально, то свеча будет иметь следующий вид:

  • на изоляторе копоть коричневатая, с оттенком кофе или серая;
  • электрод выгорает равномерно;
  • нет никаких следов масла.

Если вы обнаружили именно такую картину, то вам волноваться не нужно — с вашим мотором всё ОК.

Светло-серый, белый, белесый нагар

Если вы увидели, именно такой цвет копоти на электродах и изоляторе, то это может говорить сразу о нескольких проблемах.

  1. Перегрев, система охлаждения работает ненормально из-за чего свечи перегреваются.
  2. Вы используете бензин с неподходящим октановым числом. Обедненная топливно-воздушная смесь.
  3. Как вариант можно еще предположить, что вы неправильно подобрали свечу — разберитесь с маркировкой свечей зажигания. Также причина может крыться в опережении зажигания, то есть необходимо настроить систему зажигания.

Если меры не принять вовремя, это может вылиться в постепенное оплавление электродов свечи, прогорание камер сгорания, стенок поршней и клапанов.

Обратите также внимание на консистенцию самой копоти: если она лежит толстым рыхлым слоем, это прямое свидетельство низкого качества масла и бензина. Просто очистите свечи, поменяйте масло, перейдите на другой бензин и ситуация должна измениться. Если же поверхность глянцевая, то тогда следует учитывать все указанные выше причины.

Отложения красного, кирпично-красного, желтовато-коричневого оттенка

Если изолятор и электроды приобрели подобный оттенок, значит вы используете топливо с высоким содержанием различных присадок, в состав которых входят металлы — свинец, цинк, марганец.

Решение в таком случае только одно — сменить топливо, начать ездить на другую заправку. Свечи менять не обязательно, достаточно их очистить от нагара.

Если долго ездить на таком бензине, то со временем пуск двигателя осложнится из-за образования металлического налета на изоляторе и он начнет пропускать ток, свечи перестанут давать искру. Также возможен перегрев двигателя со всеми вытекающими последствиями — прогорание клапанов и камер сгорания.

Черный нагар

Если вы видите именно такую копоть, то обращать внимание нужно не только на цвет, но и на консистенцию.

Бархатисто-черный сухой — слишком обогащенная смесь. Возможно проблемы связаны с неправильной работой карбюратора или инжектора, вы используете топливо с более высоким октановым числом, оно полностью не сгорает и образуются посторонние продукты его сжигания. Также такая накипь может говорить о забитом воздушном фильтре, неотрегулированной подаче воздуха, датчик кислорода врет, некорректно работает воздушная заслонка.

Черный маслянистый, копоть не только на юбке и электродах, но и на резьбе есть следы масла или золы — такое возможно после долгого простоя автомобиля, особенно зимой, либо сразу же после пуска на холодном моторе.

Если же машина постоянно на ходу, то такое состояние свидетельствует о:

  • масло попадает в мотор, его расход постоянно увеличивается;
  • выбранные свечи имеют более низкое калильное число;
  • поршневые кольца не снимают масло со стенок;
  • втулки клапанов разбиты.

Свечи залиты бензином — ищите проблемы в карбюраторе или инжекторе, опережение зажигания — искра подается чуть раньше, соответственно несгоревшие остатки бензина оседают на свечах.

Также такое состояние возможно после холодного старта при минусовой температуре окружающей среды — бензин не успевает испаряться.

Если же вы видите не только сероватый, черный нагар, остатки масла и бензина, но и следы металлических вкраплений в этих загрязнениях, то это тревожный признак, говорящий о разрушениях в самих цилиндрах: трещины, сколы, поршневые кольца, разрушения клапана, попадание металлических частиц под седло клапана.

Если на изоляторе и электродах есть толстые отложения копоти, причем цвет ее может быть от белесого до черного, это говорит о том, что возможно разрушена перегородка между кольцами, или кольца уже полностью выработаны. Из-за этого выгорает масло и следы его сгорания оседают внутри двигателя, в том числе и на свечах.

Возможны и такие варианты, когда мы наблюдаем следы разрушения изолятора и центрального электрода.

Можно в таком случае предположить, что свеча попалась бракованная.

Это также может говорить о:

  • ранних детонациях, ненастроенных фазах газораспределения;
  • бензине с низким октановым числом;
  • слишком раннем зажигании.

В таких случаях вы почувствуете симптомы неисправностей: двигатель троит, слышны удары и посторонние звуки, расход топлива и масла, пропадание тяги, голубовато-сизый выхлоп.

Эрозия электродов — цвет копоти не играет особой роли. Это свидетельствует о том, что вы давно не меняли свечи.

Если же они новые, то скорее всего в бензине есть присадки, приводящие к коррозии.

Если вы сняли свечи и увидели, что они не в самом лучшем состоянии, то необязательно их выбрасывать. После полной очистки их можно проверить, например в специальной барокамере, или просто поднося к блоку цилиндров, чтобы увидеть будет ли искра. В магазинах же их проверяют подачей напряжения на свечу.

Загрузка…

Нормальный цвет свечей зажигания фото

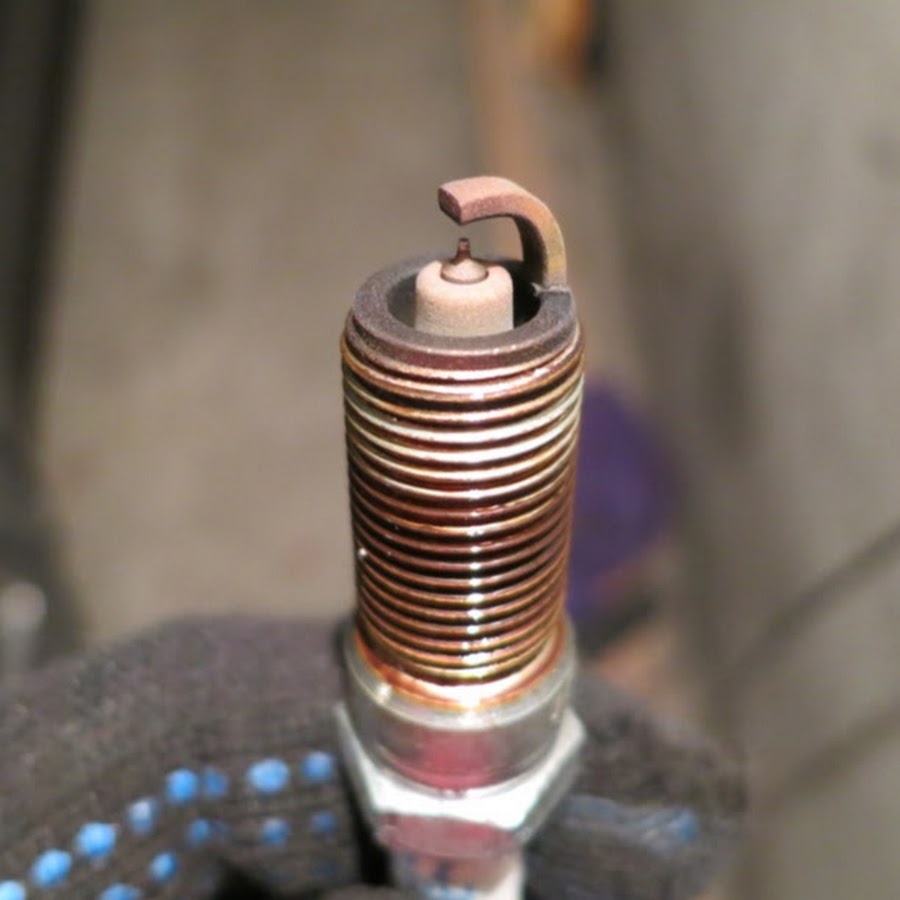

На фото №1 изображена свеча, вывернутая из двигателя работу которого можно считать отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны. Полное отсутствие следов масла. Владельцу данного мотора можно только позавидовать, и есть чему это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.

На фото №2 типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора или неисправность инжектора), засорение воздушного фильтра.

На третьем фото наоборот пример чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до белого. Здесь есть повод для беспокойства. Езда на слишком обедненной смеси и при повышенных нагрузках может стать причиной значительного перегрева, как самой свечи, так и камеры сгорания, а перегрев камеры сгорания прямой путь к прогару выпускных клапанов. Юбка центрального электрода свечи изображенной на фото

№4 имеет характерный красноватый оттенок, этот цвет можно сравнить с цветом красного кирпича. Это покраснение вызвано работой двигателя на топливе содержащем избыточное количество присадок имеющих в своем составе металл. Длительно использование такого топлива приведет к тому, что отложения металла образуют на поверхности изоляции токопроводящий налет, через который току будет легче пройти, чем между электродами свечи, и свеча перестанет работать.

Фото № 5. Свеча имеет ярко выраженные следы масла особенно в резьбовой части. Двигатель с такими свечами после длительной стоянки, имеет обыкновение после запуска «троить» некоторое время, а по мере прогрева работа стабилизируется. Причина этого неудовлетворительное состояние маслоотражательных колпачков. Налицо повышенный расход масла. В первые минуты работы двигателя, в момент прогрева, характерный бело-синий выхлоп.

Свеча на фото № 6 вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла смешенного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель «троит» уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один — ремонт.

Фото № 7 это полное разрушение центрального электрода с его керамической юбкой. Причиной данного разрушения мог стать один из перечисленных ниже факторов: длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание, и просто бракованная свеча. Симптомы работы двигателя такие же, как в предыдущем случае. Единственное на что можно надеяться так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе тоже не избежать ремонта головки блока цилиндров. Но это зависит от человека, грешен он или нет (шутка). Если говорить об этой конкретной свече, то ее хозяина Бог миловал.

Фото № 8 последнее в этом обзоре. Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синие дымление, запах выхлопа похож на мотоциклетный. Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, не вспоминайте о свечах только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега. Но и вы в свою очередь не забывайте с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию с фото № 7. Так же я бы рекомендовал менять свечи местами, это связано с разными температурными режимами работы цилиндров.

Опытные водители и механики знают о том, что вывернутая свеча может стать хорошим диагностом в определении состояния двигателя и системы зажигания! В нормально работающем двигателе цвет свечи зажигания варьируется от светло-серого до светло-коричневого. Если в моторе вашего авто он не таким цветом как должны быть, тогда смотрите видео и учтите диагностические выводы профессионала.

Цвет свечей зажигания — каким должен и может быть?

Дабы лучше сориентироваться по цвету нагара при диагностике двигателя по цвету нагара, а также правильно подобрать их именно для своего двигателя и потребностей приведем таблицу значения цвета:

Цвет свечи зажиганияХарактеристика нагараРекомендации по устранению
Светло-коричневый (нормальный цвет свечи)Именно таким цветом должны быть свечи зажигания при хороших показателях. Свидетельствует что тепловая характеристика выбранной свечи в норме, двигатель, топливная и система зажигания работают стабильноЕсли нагар и отложения минимальны, а выгорание электрода умеренное, то свечу можно смело вернуть на рабочее место
Бархатисто-черный цвет из сухой копотью или черный глянцевый с мокрым налетомТипичная свеча в двигателе с обогащенной топливной смесью и повышенным расходом. Такой нагар будет пахнуть бензином.Если это в двигателе карбюраторного авто, то нужно отрегулировать подачу бензина. В инжекторном авто сбой в работе системы управления подачей топлива может иметь несколько причин – это и отказ датчика кислорода, и неисправности привода дроссельной заслонки, и расходомер воздуха, и даже банально засоренность воздушного фильтра. Подробнее о причинах переобогащения смеси читайте тут.
Глубокий-черный с маслянистым блескомМаслянистый черный шлак на изоляторе, сопровождающийся повышенным расходом масла, свидетельствует об попадании масла в камеру сгорания. Это может быть вызвано прохудавшими маслосъемными кольцами, задубевшими маслосъемными колпачками или износом цилиндров и направляющих втулок клапанов. Для точной диагностики требуется дополнительное обследование.Произвести детальную диагностику двигателя и устранить кроющуюся внутри неисправность, после чего поменять свечи.
Чёрная копотьНагарообразование на свечи черного, напоминающая замшу, цвета возникает, как и в предыдущем варианте, вследствие неправильно определённой тепловой характеристики свечи для этого двигателя и режима эксплуатации – слишком «холодна». Не происходит самоочищения. Такое часто случается, когда городской цикл сопровождается невысокими скоростями, частыми остановками и стартами.Если на свече нет дефектов, можно возобновить работоспособность хорошей очисткой, но если не изменить стиль езды ситуация вновь повторится, поэтому целесообразнее заменить свечу на более «горячую» (с меньшим калильным, числом).
Светло-серый цветГоворит об обеднении воздушно-топливной смеси. Может возникать как вследствие неправильной дозировки, так и подсосе воздуха. Езда при таком смесеобразовании повышает нагрузку на двигатель. А это, в свою очередь грозит перегревом камеры сгорания и прогару клапанов.Проверить момент зажигания, может быть большое опережение. Заправится на другой заправке, возможно вы заправлялись топливом плохого качества. Больше о причинах бедной смеси и их устранению найдете здесь.
Белый нагар с сероватым оттенкомЕсли изолятор в нагаре белого цвета без изменения электродов – это также свидетельствует бедную смесь, но если при этом оплавлены электроды – калильное зажигание (свеча слишком «горяча»).Пересмотреть тепловые характеристики свечей или возможно зажаты клапаны (проверить зазоры). Проверить как ведет себя авто при выключении двигателя – калильное зажигание проявит себя в нежелании мотора глохнуть после выключения. Свечу следует поменять, уточнив рекомендуемую тепловую характеристику. Как правильно подобрать свечи для своего автомобиля вы найдете тут.
Белый налет на электродах либо полностью чистые и мокрыеНе стоит путать белый налет и такого же цвета нагар. Ведь в данном случае, чисто белый осадок, будет обусловлен попаданием антифриза в цилиндр двигателя. Налет на центральном и боковом электродах будет сопровождаться белым выхлопом из трубы, а сами свечи иметь сладковатый запах. При пробитой прокладке ГБЦ свечи будут мокроватые и вовсе вымытые, от какого либо нагара.Заменой свечи тут не обойтись, нужно дополнительно произвести осмотр и блока двигателя и устранить проблему попадания жидкости. Старые свечи можно восстановить чисткой и просушкой
Грязно-белые пористые отложенияТакой нагар будет пахнуть тухлым яйцом (сероводород). Свинцовые отложения грязно белого цвета говорит об использовании сильно этилированного бензина присущего в антидетонационных присадках.Если боковые и центральные электроды не повреждены то свечу можно очистить пескоструем или выпалить, после чего она может быть повторно пригодна для работы, но топливо нужно менять.
Красного (кирпичного) цветаОттенок красноватого цвета на изоляторе говорит о работе двигателя на бензине с примесями свинца. Отложения кирпичного цвета ухудшают образования искры, поскольку такой налет токопроводящий, хотя омметр этого и не зафиксирует при проверке.Однозначно менять заправку и заменить свечи. Топливо содержит избыток присадок имеющих в составе металл и марганцовые добавки, использующихся для повышения октанового числа.
Оранжевый (коричневый) налет с сухой копотьюСвеча в копоти оранжевого цвета образовалась в результате детонации при сгорании бензина с низким октановым числом или раннего зажигания.Работа двигателя при таких условиях составляет опасность не столько для свечей, сколько для поршней. Меняйте и свечи и заправку. Перегружать двигатель на таком топливе категорически запрещается.
Глянцевый изолятор желтого цветаЖелтая глазурь на изоляторе свечи зажигания образовалась в результате регулярно быстрого возрастания температуры в камере сгорания впоследствии быстрого ускорения. Такой цвет свечи часто могут увидеть любители драгрейсинга, поскольку резкий набор скорости сопровождается очень высокой температурой в цилиндре из-за которой все находящиеся на поверхности изолятора отложения плавятся, образуя электропроводное стекловидное покрытие.На таких свечах ездить не рекомендуется, поскольку, так как покрытие токопроводящее, возникают сбои искрообразования (в частности на больших оборотах). Поэтому, свечи, поверхность изолятора которых глянцевая и имеет желтоватый цвет – подлежат замене.

Учтите все эти моменты и не эксплуатируйте автомобиль на плохоработающих свечах, ведь они могут стать причиной не только не стабильной работы двигателя, но даже износа поршневой (при разрушении), проводов высокого напряжения или катушки зажигания (поскольку между электродами возникает повышенное пробивное напряжение). А цвет свечей зажигания станет отличной подсказкой о состоянии двигателя вашего автомобиля.

Рабочая часть свечи постоянно находится в зоне горения топливной смеси и способна служить индикатором процессов, протекающих внутри цилиндра. Какой налет покрывает невидимую снаружи поверхность камеры сгорания, такой и осаждается на электродах. Автолюбителю с многолетним стажем, привыкшим самостоятельно ремонтировать машину, нетрудно выявить проблему, посмотрев на цвет свечей зажигания. Это самый быстрый и удобный способ заглянуть внутрь двигателя, стоит лишь отключить высоковольтный провод и вывернуть деталь из гнезда.

Какой цвет считается нормальным?

О работоспособности бензинового силового агрегата свидетельствуют свечные электроды, окрашенные светло-коричневым оттенком, без масляного нагара и сажи. Подобная картина наблюдается в абсолютно новых двигателях и моторах, прошедших стадию капитального ремонта.

Если цвет рабочей части отличается от указанного, желательно произвести дальнейшую диагностику и выявить причину неполадок. Причем далеко не всегда виновником оказывается сам двигатель. Какие существуют варианты окраса искровых электродов:

  • светло-серый или белый;
  • черный;
  • кирпичный либо откровенно красный оттенок.

Помимо всяких расцветок, юбка свечи покрывается разнообразными отложениями – сажей, коричневым нагаром или могут просто выглядеть мокрыми. Указанные явления тоже считаются признаками различных неисправностей. Предлагается рассмотреть подробнее каждую ситуацию.

Светлые электроды

Белые или светло-серые свечи зажигания во всех цилиндрах – признак обеднения топливовоздушной смеси, которую подает инжектор либо карбюратор. Причем юбка, площадка возле электродов и резьбовая часть абсолютно сухая, без следов масла.

Почему подается бедная горючая смесь:

  • лямбда – зонд неправильно информирует блок управления о количестве кислорода в выхлопных газах, причина– износ датчика;
  • неисправные либо засоренные форсунки;
  • некорректные настройки карбюратора или забитые топливные жиклеры;
  • недостаточное давление в топливной рампе инжектора;
  • проблемы с регулятором холостого хода;
  • подсос воздуха под коллектором либо в другом месте;
  • неудачный чип-тюнинг контроллера, сделанный хозяином автомобиля.

Обедненная смесь не представляет особой опасности для работающего двигателя, зато приносит дискомфорт водителю. Машина медленно разгоняется, плохо «тянет» и дергается – налицо недостаток горючего. Как ни странно, явление вызывает повышенный расход бензина – автолюбитель, желающий добиться лучших показателей динамики, сильнее и чаще нажимает педаль акселератора.

Примечание. Зачастую светлый оттенок рабочих электродов объясняется видом применяемого топлива. Если автомобиль эксплуатируется на метане либо сжиженном газе (пропан-бутановой смеси), такой окрас считается нормальным.

Рабочая часть покрыта черной сажей

Чёрные свечи зажигания – симптом, указывающий на слишком обогащенную горючую смесь (доля бензина увеличена сверх нормы). Поэтому топливо сгорает не полностью и образует слой сажи на стенках камеры и свечных электродах.

Дополнительный признак данной проблемы – дым черного или темно-сизого цвета из выхлопной. При перегазовках из трубы могут вылетать мелкие хлопья сажи.

Причин обогащения топливовоздушной смеси довольно много, самые распространенные выглядят так:

  1. Пришел в негодность один из ключевых датчиков – расхода воздуха, температуры, положения дросселя либо содержания кислорода в выхлопе (лямбда – зонд). Контроллер активирует аварийную программу и готовит смесь по другим показаниям.
  2. Неисправности карбюратора (засоры воздушных жиклеров, износ дроссельных заслонок и так далее).
  3. Поломка регулятора давления в топливной магистрали.
  4. Износ форсунок – распылители «переливают» и протекают при неработающем силовом агрегате.
  5. Проблемы с искрообразованием – мощности электрического импульса не хватает для нормального воспламенения горючей смеси.

Важно! Если в процессе диагностики вы обнаружили черные свечи зажигания, неисправность стоит найти немедленно. Повышенное потребление бензина – это лишь часть последствий чрезмерного обогащения.

Есть и другие, не такие безобидные:

  • часть несгоревшего топлива проникает в картер и разжижает масло, ускоряя износ деталей мотора;
  • другая часть попадает в выпускной коллектор, отчего в нем периодически слышатся выстрелы;
  • сажа забивает дорогостоящий каталитический нейтрализатор – его приходится чистить или менять на новый;
  • резко сокращается срок службы свечей зажигания.

При работе на обогащенной топливной смеси мотор «захлебывается», наблюдается нестабильный холостой ход и пропуски циклов. Когда в камерах накопится некоторое количество сажи, нагретой до высокой температуры, возникает эффект «псевдодизель» – после выключения зажигания двигатель не желает глохнуть и делает 2–10 оборотов коленвала. Причина – раскаленная сажа, воспламеняющая горючую смесь без искры.

Происхождение красного налета

Данное явление встречается реже, чем вышеописанные эффекты. Почему на некоторых свечах наблюдаются красные электроды:

  • в бак залит бензин низкого качества с добавками, повышающими октановое число;
  • автолюбитель либо поставщик горючего доливает в бензин присадки, в чей состав входит большое количество металлов;
  • владелец машины поставил в цилиндры свечи, не подходящие по калильному числу.

Причины возникновения красноватого оттенка свечей не несут прямой угрозы силовому агрегату, но вредят в долгосрочной перспективе. Езда на некачественном бензине с непонятными присадками априори ускоряет износ деталей и узлов. Плюс увеличение расхода, возникающее из-за ухудшения условий горения смеси в цилиндрах.

Эксплуатация автомобиля с более «холодными» или «горячими» свечами по калильному числу снижает мощность мотора и гораздо сокращает ресурс элементов. Характерный признак неправильно подобранных свечей – падение оборотов коленчатого вала на холостом ходу и пропуски циклов зажигания.

Другие признаки неполадок

О грядущих и текущих проблемах с мотором поведают следующие симптомы, которые вы можете выявить после выкручивания свечей зажигания:

  1. На резьбовом наконечнике и площадке возле наружного электрода виднеется моторное масло.
  2. Рабочая часть, выступающая внутрь камеры сгорания, покрыта пушистым коричневым нагаром.
  3. Свеча откровенно мокрая, слышится резкий запах бензина.
  4. Внутренний электрод подгорел либо отсутствует.

Когда на свече присутствует небольшое количество масла в жидком состоянии, стоит задуматься о проверке цилиндропоршневой группы. Смазка проникает через маслосъемные кольца, попадая внутрь камеры с каждым циклом и движением поршня вверх, поэтому оно не подгорает. Как правило, подобный эффект указывает на начальную стадию изношенности компрессионных и маслосъемных колец.

Светло-коричневый цвет налета означает, что двигатель расходует большое количество смазки на угар. Причем проникает масло вместе с горючей смесью – через открывающиеся клапаны. Факт подтверждается тем, что смазочный материал полностью выгорает и осаждается на стенках, поскольку попадает в камеру только на цикле впуска. Причина – критический износ маслосъемных колпачков (иначе – сальники клапанов). Дополнительный признак – большой расход масла, составляющий 0,5–1 л на 1 тыс. км пробега.

Мокрая, пахнущая бензином свеча, наверняка выкручена из неработающего цилиндра. Второй вариант – полный выход из строя самой свечи. Бензин регулярно подается в камеру инжектором, но не воспламеняется и частично стекает в картер. Если в цилиндре отсутствует компрессия, то сжатия и последующей вспышки не происходит – топливо расходуется впустую (потребление достигает +25%) и разжижает моторную смазку.

Справка. Неработающий цилиндр хорошо слышен на любых оборотах двигателя – мотор отчаянно «троит» и плохо заводится на холодную.

Очевидно, что свеча с выгоревшим электродом подлежит замене. Важный нюанс: эти детали не меняются по одной, а только комплектами из 4 шт. Поставить рабочую свечу в цилиндр допускается временно – чтобы добраться до гаража или станции техобслуживания.

Загрузка…

Нормальный цвет свечей зажигания фото

На фото №1 изображена свеча, вывернутая из двигателя работу которого можно считать отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны. Полное отсутствие следов масла. Владельцу данного мотора можно только позавидовать, и есть чему это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.

На фото №2 типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора или неисправность инжектора), засорение воздушного фильтра.

На третьем фото наоборот пример чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до белого. Здесь есть повод для беспокойства. Езда на слишком обедненной смеси и при повышенных нагрузках может стать причиной значительного перегрева, как самой свечи, так и камеры сгорания, а перегрев камеры сгорания прямой путь к прогару выпускных клапанов. Юбка центрального электрода свечи изображенной на фото

№4 имеет характерный красноватый оттенок, этот цвет можно сравнить с цветом красного кирпича. Это покраснение вызвано работой двигателя на топливе содержащем избыточное количество присадок имеющих в своем составе металл. Длительно использование такого топлива приведет к тому, что отложения металла образуют на поверхности изоляции токопроводящий налет, через который току будет легче пройти, чем между электродами свечи, и свеча перестанет работать.

Фото № 5. Свеча имеет ярко выраженные следы масла особенно в резьбовой части. Двигатель с такими свечами после длительной стоянки, имеет обыкновение после запуска «троить» некоторое время, а по мере прогрева работа стабилизируется. Причина этого неудовлетворительное состояние маслоотражательных колпачков. Налицо повышенный расход масла. В первые минуты работы двигателя, в момент прогрева, характерный бело-синий выхлоп.

Свеча на фото № 6 вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла смешенного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель «троит» уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один — ремонт.

Фото № 7 это полное разрушение центрального электрода с его керамической юбкой. Причиной данного разрушения мог стать один из перечисленных ниже факторов: длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание, и просто бракованная свеча. Симптомы работы двигателя такие же, как в предыдущем случае. Единственное на что можно надеяться так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе тоже не избежать ремонта головки блока цилиндров. Но это зависит от человека, грешен он или нет (шутка). Если говорить об этой конкретной свече, то ее хозяина Бог миловал.

Фото № 8 последнее в этом обзоре. Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синие дымление, запах выхлопа похож на мотоциклетный. Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, не вспоминайте о свечах только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега. Но и вы в свою очередь не забывайте с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию с фото № 7. Так же я бы рекомендовал менять свечи местами, это связано с разными температурными режимами работы цилиндров.

Опытные водители и механики знают о том, что вывернутая свеча может стать хорошим диагностом в определении состояния двигателя и системы зажигания! В нормально работающем двигателе цвет свечи зажигания варьируется от светло-серого до светло-коричневого. Если в моторе вашего авто он не таким цветом как должны быть, тогда смотрите видео и учтите диагностические выводы профессионала.

Цвет свечей зажигания — каким должен и может быть?

Дабы лучше сориентироваться по цвету нагара при диагностике двигателя по цвету нагара, а также правильно подобрать их именно для своего двигателя и потребностей приведем таблицу значения цвета:

Цвет свечи зажиганияХарактеристика нагараРекомендации по устранению
Светло-коричневый (нормальный цвет свечи)Именно таким цветом должны быть свечи зажигания при хороших показателях. Свидетельствует что тепловая характеристика выбранной свечи в норме, двигатель, топливная и система зажигания работают стабильноЕсли нагар и отложения минимальны, а выгорание электрода умеренное, то свечу можно смело вернуть на рабочее место
Бархатисто-черный цвет из сухой копотью или черный глянцевый с мокрым налетомТипичная свеча в двигателе с обогащенной топливной смесью и повышенным расходом. Такой нагар будет пахнуть бензином.Если это в двигателе карбюраторного авто, то нужно отрегулировать подачу бензина. В инжекторном авто сбой в работе системы управления подачей топлива может иметь несколько причин – это и отказ датчика кислорода, и неисправности привода дроссельной заслонки, и расходомер воздуха, и даже банально засоренность воздушного фильтра. Подробнее о причинах переобогащения смеси читайте тут.
Глубокий-черный с маслянистым блескомМаслянистый черный шлак на изоляторе, сопровождающийся повышенным расходом масла, свидетельствует об попадании масла в камеру сгорания. Это может быть вызвано прохудавшими маслосъемными кольцами, задубевшими маслосъемными колпачками или износом цилиндров и направляющих втулок клапанов. Для точной диагностики требуется дополнительное обследование.Произвести детальную диагностику двигателя и устранить кроющуюся внутри неисправность, после чего поменять свечи.
Чёрная копотьНагарообразование на свечи черного, напоминающая замшу, цвета возникает, как и в предыдущем варианте, вследствие неправильно определённой тепловой характеристики свечи для этого двигателя и режима эксплуатации – слишком «холодна». Не происходит самоочищения. Такое часто случается, когда городской цикл сопровождается невысокими скоростями, частыми остановками и стартами.Если на свече нет дефектов, можно возобновить работоспособность хорошей очисткой, но если не изменить стиль езды ситуация вновь повторится, поэтому целесообразнее заменить свечу на более «горячую» (с меньшим калильным, числом).
Светло-серый цветГоворит об обеднении воздушно-топливной смеси. Может возникать как вследствие неправильной дозировки, так и подсосе воздуха. Езда при таком смесеобразовании повышает нагрузку на двигатель. А это, в свою очередь грозит перегревом камеры сгорания и прогару клапанов.Проверить момент зажигания, может быть большое опережение. Заправится на другой заправке, возможно вы заправлялись топливом плохого качества. Больше о причинах бедной смеси и их устранению найдете здесь.
Белый нагар с сероватым оттенкомЕсли изолятор в нагаре белого цвета без изменения электродов – это также свидетельствует бедную смесь, но если при этом оплавлены электроды – калильное зажигание (свеча слишком «горяча»).Пересмотреть тепловые характеристики свечей или возможно зажаты клапаны (проверить зазоры). Проверить как ведет себя авто при выключении двигателя – калильное зажигание проявит себя в нежелании мотора глохнуть после выключения. Свечу следует поменять, уточнив рекомендуемую тепловую характеристику. Как правильно подобрать свечи для своего автомобиля вы найдете тут.
Белый налет на электродах либо полностью чистые и мокрыеНе стоит путать белый налет и такого же цвета нагар. Ведь в данном случае, чисто белый осадок, будет обусловлен попаданием антифриза в цилиндр двигателя. Налет на центральном и боковом электродах будет сопровождаться белым выхлопом из трубы, а сами свечи иметь сладковатый запах. При пробитой прокладке ГБЦ свечи будут мокроватые и вовсе вымытые, от какого либо нагара.Заменой свечи тут не обойтись, нужно дополнительно произвести осмотр и блока двигателя и устранить проблему попадания жидкости. Старые свечи можно восстановить чисткой и просушкой
Грязно-белые пористые отложенияТакой нагар будет пахнуть тухлым яйцом (сероводород). Свинцовые отложения грязно белого цвета говорит об использовании сильно этилированного бензина присущего в антидетонационных присадках.Если боковые и центральные электроды не повреждены то свечу можно очистить пескоструем или выпалить, после чего она может быть повторно пригодна для работы, но топливо нужно менять.
Красного (кирпичного) цветаОттенок красноватого цвета на изоляторе говорит о работе двигателя на бензине с примесями свинца. Отложения кирпичного цвета ухудшают образования искры, поскольку такой налет токопроводящий, хотя омметр этого и не зафиксирует при проверке.Однозначно менять заправку и заменить свечи. Топливо содержит избыток присадок имеющих в составе металл и марганцовые добавки, использующихся для повышения октанового числа.
Оранжевый (коричневый) налет с сухой копотьюСвеча в копоти оранжевого цвета образовалась в результате детонации при сгорании бензина с низким октановым числом или раннего зажигания.Работа двигателя при таких условиях составляет опасность не столько для свечей, сколько для поршней. Меняйте и свечи и заправку. Перегружать двигатель на таком топливе категорически запрещается.
Глянцевый изолятор желтого цветаЖелтая глазурь на изоляторе свечи зажигания образовалась в результате регулярно быстрого возрастания температуры в камере сгорания впоследствии быстрого ускорения. Такой цвет свечи часто могут увидеть любители драгрейсинга, поскольку резкий набор скорости сопровождается очень высокой температурой в цилиндре из-за которой все находящиеся на поверхности изолятора отложения плавятся, образуя электропроводное стекловидное покрытие.На таких свечах ездить не рекомендуется, поскольку, так как покрытие токопроводящее, возникают сбои искрообразования (в частности на больших оборотах). Поэтому, свечи, поверхность изолятора которых глянцевая и имеет желтоватый цвет – подлежат замене.

Учтите все эти моменты и не эксплуатируйте автомобиль на плохоработающих свечах, ведь они могут стать причиной не только не стабильной работы двигателя, но даже износа поршневой (при разрушении), проводов высокого напряжения или катушки зажигания (поскольку между электродами возникает повышенное пробивное напряжение). А цвет свечей зажигания станет отличной подсказкой о состоянии двигателя вашего автомобиля.

Рабочая часть свечи постоянно находится в зоне горения топливной смеси и способна служить индикатором процессов, протекающих внутри цилиндра. Какой налет покрывает невидимую снаружи поверхность камеры сгорания, такой и осаждается на электродах. Автолюбителю с многолетним стажем, привыкшим самостоятельно ремонтировать машину, нетрудно выявить проблему, посмотрев на цвет свечей зажигания. Это самый быстрый и удобный способ заглянуть внутрь двигателя, стоит лишь отключить высоковольтный провод и вывернуть деталь из гнезда.

Какой цвет считается нормальным?

О работоспособности бензинового силового агрегата свидетельствуют свечные электроды, окрашенные светло-коричневым оттенком, без масляного нагара и сажи. Подобная картина наблюдается в абсолютно новых двигателях и моторах, прошедших стадию капитального ремонта.

Если цвет рабочей части отличается от указанного, желательно произвести дальнейшую диагностику и выявить причину неполадок. Причем далеко не всегда виновником оказывается сам двигатель. Какие существуют варианты окраса искровых электродов:

  • светло-серый или белый;
  • черный;
  • кирпичный либо откровенно красный оттенок.

Помимо всяких расцветок, юбка свечи покрывается разнообразными отложениями – сажей, коричневым нагаром или могут просто выглядеть мокрыми. Указанные явления тоже считаются признаками различных неисправностей. Предлагается рассмотреть подробнее каждую ситуацию.

Светлые электроды

Белые или светло-серые свечи зажигания во всех цилиндрах – признак обеднения топливовоздушной смеси, которую подает инжектор либо карбюратор. Причем юбка, площадка возле электродов и резьбовая часть абсолютно сухая, без следов масла.

Почему подается бедная горючая смесь:

  • лямбда – зонд неправильно информирует блок управления о количестве кислорода в выхлопных газах, причина– износ датчика;
  • неисправные либо засоренные форсунки;
  • некорректные настройки карбюратора или забитые топливные жиклеры;
  • недостаточное давление в топливной рампе инжектора;
  • проблемы с регулятором холостого хода;
  • подсос воздуха под коллектором либо в другом месте;
  • неудачный чип-тюнинг контроллера, сделанный хозяином автомобиля.

Обедненная смесь не представляет особой опасности для работающего двигателя, зато приносит дискомфорт водителю. Машина медленно разгоняется, плохо «тянет» и дергается – налицо недостаток горючего. Как ни странно, явление вызывает повышенный расход бензина – автолюбитель, желающий добиться лучших показателей динамики, сильнее и чаще нажимает педаль акселератора.

Примечание. Зачастую светлый оттенок рабочих электродов объясняется видом применяемого топлива. Если автомобиль эксплуатируется на метане либо сжиженном газе (пропан-бутановой смеси), такой окрас считается нормальным.

Рабочая часть покрыта черной сажей

Чёрные свечи зажигания – симптом, указывающий на слишком обогащенную горючую смесь (доля бензина увеличена сверх нормы). Поэтому топливо сгорает не полностью и образует слой сажи на стенках камеры и свечных электродах.

Дополнительный признак данной проблемы – дым черного или темно-сизого цвета из выхлопной. При перегазовках из трубы могут вылетать мелкие хлопья сажи.

Причин обогащения топливовоздушной смеси довольно много, самые распространенные выглядят так:

  1. Пришел в негодность один из ключевых датчиков – расхода воздуха, температуры, положения дросселя либо содержания кислорода в выхлопе (лямбда – зонд). Контроллер активирует аварийную программу и готовит смесь по другим показаниям.
  2. Неисправности карбюратора (засоры воздушных жиклеров, износ дроссельных заслонок и так далее).
  3. Поломка регулятора давления в топливной магистрали.
  4. Износ форсунок – распылители «переливают» и протекают при неработающем силовом агрегате.
  5. Проблемы с искрообразованием – мощности электрического импульса не хватает для нормального воспламенения горючей смеси.

Важно! Если в процессе диагностики вы обнаружили черные свечи зажигания, неисправность стоит найти немедленно. Повышенное потребление бензина – это лишь часть последствий чрезмерного обогащения.

Есть и другие, не такие безобидные:

  • часть несгоревшего топлива проникает в картер и разжижает масло, ускоряя износ деталей мотора;
  • другая часть попадает в выпускной коллектор, отчего в нем периодически слышатся выстрелы;
  • сажа забивает дорогостоящий каталитический нейтрализатор – его приходится чистить или менять на новый;
  • резко сокращается срок службы свечей зажигания.

При работе на обогащенной топливной смеси мотор «захлебывается», наблюдается нестабильный холостой ход и пропуски циклов. Когда в камерах накопится некоторое количество сажи, нагретой до высокой температуры, возникает эффект «псевдодизель» – после выключения зажигания двигатель не желает глохнуть и делает 2–10 оборотов коленвала. Причина – раскаленная сажа, воспламеняющая горючую смесь без искры.

Происхождение красного налета

Данное явление встречается реже, чем вышеописанные эффекты. Почему на некоторых свечах наблюдаются красные электроды:

  • в бак залит бензин низкого качества с добавками, повышающими октановое число;
  • автолюбитель либо поставщик горючего доливает в бензин присадки, в чей состав входит большое количество металлов;
  • владелец машины поставил в цилиндры свечи, не подходящие по калильному числу.

Причины возникновения красноватого оттенка свечей не несут прямой угрозы силовому агрегату, но вредят в долгосрочной перспективе. Езда на некачественном бензине с непонятными присадками априори ускоряет износ деталей и узлов. Плюс увеличение расхода, возникающее из-за ухудшения условий горения смеси в цилиндрах.

Эксплуатация автомобиля с более «холодными» или «горячими» свечами по калильному числу снижает мощность мотора и гораздо сокращает ресурс элементов. Характерный признак неправильно подобранных свечей – падение оборотов коленчатого вала на холостом ходу и пропуски циклов зажигания.

Другие признаки неполадок

О грядущих и текущих проблемах с мотором поведают следующие симптомы, которые вы можете выявить после выкручивания свечей зажигания:

  1. На резьбовом наконечнике и площадке возле наружного электрода виднеется моторное масло.
  2. Рабочая часть, выступающая внутрь камеры сгорания, покрыта пушистым коричневым нагаром.
  3. Свеча откровенно мокрая, слышится резкий запах бензина.
  4. Внутренний электрод подгорел либо отсутствует.

Когда на свече присутствует небольшое количество масла в жидком состоянии, стоит задуматься о проверке цилиндропоршневой группы. Смазка проникает через маслосъемные кольца, попадая внутрь камеры с каждым циклом и движением поршня вверх, поэтому оно не подгорает. Как правило, подобный эффект указывает на начальную стадию изношенности компрессионных и маслосъемных колец.

Светло-коричневый цвет налета означает, что двигатель расходует большое количество смазки на угар. Причем проникает масло вместе с горючей смесью – через открывающиеся клапаны. Факт подтверждается тем, что смазочный материал полностью выгорает и осаждается на стенках, поскольку попадает в камеру только на цикле впуска. Причина – критический износ маслосъемных колпачков (иначе – сальники клапанов). Дополнительный признак – большой расход масла, составляющий 0,5–1 л на 1 тыс. км пробега.

Мокрая, пахнущая бензином свеча, наверняка выкручена из неработающего цилиндра. Второй вариант – полный выход из строя самой свечи. Бензин регулярно подается в камеру инжектором, но не воспламеняется и частично стекает в картер. Если в цилиндре отсутствует компрессия, то сжатия и последующей вспышки не происходит – топливо расходуется впустую (потребление достигает +25%) и разжижает моторную смазку.

Справка. Неработающий цилиндр хорошо слышен на любых оборотах двигателя – мотор отчаянно «троит» и плохо заводится на холодную.

Очевидно, что свеча с выгоревшим электродом подлежит замене. Важный нюанс: эти детали не меняются по одной, а только комплектами из 4 шт. Поставить рабочую свечу в цилиндр допускается временно – чтобы добраться до гаража или станции техобслуживания.

Цвет свечи зажигания — Мотоцикл Stels SB 200

О работе двигателя внутреннего сгорания может многое узнать. Свеча зажигания способна рассказать вам о состоянии двигателя, его проблемах. Вам даже не нужно запускать мотоцикл, чтобы начать диагностику проблемы — достаточно лишь выкрутить свечу. А как разобраться в том, что свеча может сказать, поможет данная статья.



Ниже приведена картинка с различными состояниями свечи.

Первая фотография — такая свеча считается идеальной. Нагара и отложений практически нет. Юбка электрода имеет светло-коричневый оттенок. Следов масла нет. Такой должны быть свеча зажигания на исправном двигателе. В действительности же, у большинства юбка электрода будет немного серая — это также нормально.

Картинка 2 свидетельствует о богатой смеси и повышенном расходе бензина. Вся свеча покрыта черным нагаром. Причин может быть несколько. Первое что нужно сделать — проверить зазор клапанов, он может отсутствовать вовсе. Также, проверьте воздушный фильтр на загрязненность и отрегулируйте карбюратор.

Свеча на картинке 3 наоборот, говорит о бедной смеси. Белый цвет электрода — стопроцентный признак этого. На бедной смеси есть вероятности перегрева двигателя, а также может прогореть выпускной клапан. Необходимо отрегулировать карбюратор. Отнеситесь к этому внимательно.

Картинка 4 — двигатель работал на некачественном топливе. Замените бензин.

Картинка 5 — в вашем двигателе явные проблемы с маслосъемными кольцами и колпачками. На свече отчетливо видны масляные следы. Также, об этом может свидетельствовать сизый дым из выхлопной трубы при работе двигателя. Необходимо проверить уровень масла в картере, если проблема наблюдается давно. ЦПГ нуждается в ремонте.

Картинка 6 больше подходит для многоцилиндрового двигателя. Такая свеча говорит о том, что она выкручена из нерабочего цилиндра. Видны следы отложения масла и несгоревшего топлива. На Stels SB 200 эта проблема невозможна.

На картинке 7 свеча разрушена. Центральный электрод отвалился. Причины такого конца — детонация двигателя, бракованная свеча. Есть вероятность того, что осколок свечи повредит внутренность ЦПГ и головки цилиндра.

Картинка 8 — на свече большие отложения. Причина этого — сгорание масла из-за залегания поршневых колец.



Чтение 101: Как читать ваши свечи зажигания

Слушайте внимательно, потому что ваши свечи зажигания могут вам что-то сказать.

Ваш двигатель работает слишком бедной? Слишком богат? Есть ли проблема с масляным регулятором или моментом зажигания? Или с вашим двигателем все в порядке? Как и в механической версии Magic 8-Ball, ваши свечи зажигания могут дать вам ответы. Уловка заключается в том, чтобы научиться читать свечи зажигания.



С помощью экспертов по свечам зажигания в NGK мы научим вас диагностировать незначительные проблемы настройки или потенциально серьезные проблемы с двигателем, осматривая свечи зажигания.Посмотрите изображения ниже, любезно предоставленные свечами зажигания NGK, и приготовьтесь немного почитать, когда в следующий раз вытащите свечи зажигания.

Внешний вид: Светло-коричневый / серый или коричневатый цвет, наряду с очень небольшой эрозией электрода, указывает на оптимальные условия эксплуатации, включая исправный двигатель и правильный диапазон нагрева свечи зажигания.

Внешний вид и симптомы: Электроды — центр и земля — ​​покрыты пепельным слоем.В результате такой маскировки электродов в вашем двигателе могут возникать пропуски зажигания. Это накопление отложений сгорания может в конечном итоге (но не обычно) заполнить пространство между двумя электродами.

Возможные причины: Утечка масла, низкое качество топлива.

Внешний вид и симптомы: Сухое загрязнение (вверху) выглядит как налет сажи черного цвета. Влажное загрязнение (внизу) имеет влажный, иногда маслянистый вид. Оба условия могут привести к плохому запуску и пропускам зажигания.

Возможные причины: В зависимости от того, покрыта ли свеча зажигания маслом или топливом, мокрое загрязнение может быть симптомом поврежденной прокладки головки, плохого контроля со стороны масляного кольца ваших поршней, проблем с клапанным механизмом или состояния чрезвычайно богатой смеси. . Сухое загрязнение или углеродное загрязнение часто вызвано чрезмерно богатым газом, и проблема может заключаться в вашем воздушном фильтре (забит) или карбюраторе. Другими возможными причинами могут быть низкая компрессия, утечка вакуума, чрезмерно замедленная синхронизация или неправильный диапазон нагрева свечи зажигания.

Внешний вид и симптомы: Загрязнение свинцом может происходить только в тех случаях, когда используется этилированный бензин, например, в гоночных двигателях. Загрязнение свинцом обычно проявляется в виде желтовато-коричневых отложений на носике изолятора свечи зажигания. Загрязнение свинцом может привести к пропуску зажигания в двигателе только на высоких оборотах и ​​при резком ускорении.

Возможные причины: Это состояние обычно возникает, когда бензин содержит слишком много свинца; однако из-за частой замены свечей зажигания в гоночных автомобилях загрязнение свинцом стало менее распространенным явлением.

Внешний вид и симптомы: Изолятор вокруг центрального электрода может быть сломан (см. Слева) или заземленный электрод погнут. Опять же, в этих условиях вы, вероятно, испытаете пропуски зажигания и некоторую потерю мощности.

Возможные причины: Если изолятор сломан, это может быть результатом внезапного теплового расширения или теплового удара, вызванного экстремальными температурами или изменением температуры. Часто причиной является детонация, которая может быть вызвана очень бедной топливно-воздушной смесью, резко опережающим моментом времени, неправильным октановым числом бензина.Сломанный изолятор также может сработать термически, если холодное топливо распыляется на горячий изолятор. Повреждение центрального и заземляющего электрода часто является результатом механического столкновения с внутренними компонентами двигателя или чрезмерной вибрации. Механическое столкновение происходит, когда свеча зажигания находится слишком далеко. Вибрация обычно является результатом неправильной установки.

Внешний вид и симптомы: В этом случае центральный или заземляющий электрод оплавился или обгорел, и ваш двигатель может испытывать некоторую потерю мощности.

Возможные причины: Согласно NGK, плавление часто происходит из-за неплотной установки, которая мешает правильной передаче тепла от наконечника свечи. Но таяние также может указывать на необычный жар или горячие точки в камере сгорания. Этот чрезмерный нагрев часто является результатом предварительного воспламенения, которое может быть вызвано чрезмерно обедненной смесью, неправильной синхронизацией впрыска или неправильным диапазоном нагрева (слишком низким).

Внешний вид и симптомы: Кончик заземляющего электрода выглядит сколотым, а его поверхность может быть истончена.

Возможные причины: Еще одно состояние, уникальное для этилированного бензина, это состояние вызвано соединениями свинца, которые химически реагируют с электродами при высоких температурах. Это делает материал электрода (никелевый сплав) слабым и хрупким. Это вызвано тем, что в вашем бензине слишком много свинца.

Внешний вид и симптомы: Свеча с сочетанием эрозии, коррозии и окисления будет иметь ямки и шероховатые электроды и даже может иметь зеленый оттенок, если окисление будет сильным.Эти условия могут привести к увеличенному неправильному зазору свечи зажигания и снижению производительности.

Возможные причины: Обычно эти условия возникают со временем, поскольку свинец в бензине вступает в реакцию с материалами электродов.

Внешний вид и симптомы : Изолятор будет иметь белый глянцевый вид и могут иметь небольшие черные отложения. Также может наблюдаться ненормальный износ электродов, и вы, вероятно, заметите потерю мощности на высоких скоростях или при высокой нагрузке на двигатель.

Возможные причины: Перегрев может произойти из-за чрезмерной опережения зажигания, низкой эффективности системы охлаждения, обедненной воздушно-топливной смеси, утечки вакуума или неправильного диапазона нагрева свечи зажигания (слишком низкого).

Автор: Дэвид Фуллер Дэвид Фуллер — управляющий редактор OnAllCylinders. За свою 20-летнюю карьеру в автомобильной промышленности он освещал множество гонок, шоу и отраслевых мероприятий, а также написал статьи для нескольких журналов.Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог создать компанию OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок. Свеча зажигания

— как узнать состояние свечи зажигания

Свеча зажигания — Как определить состояние свечи зажигания — Что вам говорят

Если вы умеете читать свечу зажигания, это может быть ценным подспорьем при настройке.

Опытный настройщик двигателя может многое определить об общем рабочем состоянии двигателя; исследуя цвет носика изолятора.
Итак, если в последнее время в вашем автомобиле стало немного меньше шума, возможно, пришло время заменить свечи зажигания.

Быстрый осмотр может не только сказать вам, пришло ли время для замены свечи зажигания; но также могу многое сказать о состоянии ваших двигателей.

Чтение состояния вилок
Ваш двигатель работает слишком бедной? Слишком богат? Есть ли проблема с масляным регулятором или моментом зажигания? Или с вашим двигателем все в порядке?

Обычно светло-коричневый / серый цвет говорит о том, что свеча зажигания работает при оптимальной температуре; и что двигатель в хорошем состоянии.

Какая свеча зажигания вы можете сказать о состоянии вашего двигателя
Состояние Подсказки Возможные причины Средства правовой защиты
Штекер нормальный Коричневый или серовато-коричневый налет на боковом электроде, Все в порядке. Следовательно, просто прочистите и снова закройте вилку.
Заглушка с углеродным загрязнением Черная, сухая, пушистая сажа на наконечнике изолятора и электродах. Чрезмерно богатая топливно-воздушная смесь, грязный воздушный фильтр, слишком много
езда на малых скоростях или длительный холостой ход.
Переключиться на «горячую» вилку. (Чем выше номер штекера, тем горячее штекер.)
Заглушка масляная Влажные черные маслянистые отложения на наконечнике изолятора и электродах. Масло может протекать в цилиндры мимо изношенных поршней или плохо отрегулированных или изношенных клапанов
.
Очистите и закройте пробку, или замените ее, но выясните, откуда происходит утечка.
Перегоревшая свеча Блистеры на кончике изолятора, электроды оплавленные, обгоревшие
шт.
Перегрев двигателя, слишком большой зазор, неправильные или незакрепленные пробки,
слишком бедная топливно-воздушная смесь или неправильный выбор времени
Следовательно, замените заглушку.
Заглушка изношена Электроды сильно эродированные или изношенные Заглушка была там слишком долго Следовательно, замените заглушку.

Темная окраска, такая как тяжелые черные мокрые или сухие отложения, может указывать на чрезмерно богатое состояние; слишком холодная свеча зажигания диапазона нагрева; возможная утечка вакуума, низкая компрессия; чрезмерно замедленная синхронизация или слишком большой зазор свечи.

Мокрые отложения могут указывать на:

  • Поврежденная прокладка головки блока цилиндров.
  • Плохой контроль масла из колец.
  • Проблемы с клапанным механизмом.
  • Чрезвычайно богатое состояние.

В зависимости от типа жидкости, находящейся у наконечника пламени.

Также обратите внимание на любые признаки загрязнения или чрезмерного нагрева. Это поможет предотвратить дальнейшее ухудшение характеристик и возможное повреждение двигателя.
Свеча зажигания — Как определить состояние свечи зажигания — Что вам говорят
1. Нормальное состояние.
  • Цвет свечи зажигания — свидетельство того, что происходит внутри двигателя Цвет свечи зажигания — свидетельство того, что происходит внутри двигателя

    Визуальный осмотр цвета свечи зажигания позволит выявить симптомы и условия работы двигателя.

    Опытный техник может проанализировать цвет свечи зажигания. Таким образом, отслеживание первопричины многих проблем.
    Цвет свечи зажигания может свидетельствовать о том, что происходит внутри двигателя. Итак, если в последнее время у вашего автомобиля стало немного меньше шума; Возможно, пришло время заменить свечи зажигания.

    Итак, некоторые симптомы, обозначенные цветом вашей свечи зажигания, можно легко исправить. Кроме того, главное преимущество проверки цвета свечи зажигания; предназначен для быстрой диагностики. В результате вы получите довольно хорошее представление о том, насколько хорошо работает ваш двигатель.

    Ниже приводится список условий, которые вы можете найти; при проверке цвета свечи зажигания:

    Нормальный Нормальный цвет свечи зажигания
    • Отложения при сгорании небольшие и недостаточно тяжелые; оказывать какое-либо отрицательное влияние на работу двигателя. Примечание. Цвет от коричневого до серовато-коричневого и минимальная эрозия электрода. Кроме того, это означает, что свеча находится в правильном диапазоне нагрева и работает в «исправном» двигателе.

    Механическое повреждение Механическое повреждение
    • Вызвано посторонним предметом, случайно попавшим в камеру сгорания.Небольшой объект также может «перемещаться» от одного цилиндра к другому. Может быть из-за неправильного вылета свечей зажигания; позвольте поршню коснуться или столкнуться с стреляющим концом.

    Нефть Свеча зажигания загрязнена маслом
    • Слишком много масла поступает в камеру сгорания. Причина в том, что поршневые кольца или стенки цилиндра сильно изношены. Масло также может попасть в камеру. Как следствие — чрезмерный зазор в направляющих стержня клапана. Также, если клапан (PCV) забит или не работает; это может вызвать повышение давления в картере.В результате вытеснение масла и масляных паров через кольца и направляющие клапана; в камеру сгорания.

    Перегрев Перегрев
    • Итак, чистый белый огневой наконечник изолятора и / или чрезмерная эрозия электрода; указывает на это состояние свечи зажигания. Вызвано чрезмерным опережением зажигания; плохая система охлаждения двигателя, обедненная воздушно-топливная смесь или негерметичный впускной коллектор. Когда такие условия преобладают, даже вилка с правильным диапазоном нагрева будет перегреваться.

    Изолирующее остекление Изоляционное остекление
    • Остекление имеет желтоватый цвет, похожий на лак.Это состояние указывает на то, что температура свечей зажигания внезапно выросла; во время жесткого, быстрого периода разгона. В результате обычные горящие отложения не имеют возможности «взлохнуться», как обычно. Вместо этого они плавятся, образуя проводящее покрытие, и в двигателе возникают пропуски зажигания.

    Предварительное зажигание Предварительное зажигание
    • Обычно одно или несколько условий работы двигателя; являются основными причинами преждевременного воспламенения. Кроме того, это может происходить из-за раскаленных отложений в камере сгорания; горячие точки в камере сгорания.И плохой контроль нагрева двигателя; перекрестное зажигание (электрическая индукция между проводами свечи зажигания). Кроме того, диапазон нагрева свечи слишком высок для двигателя или его условий эксплуатации.

    Перекрытие зазоров Перекрытие зазоров
    • Таким образом, отложения продуктов сгорания могут застрять между электродами. Следовательно, вызывая короткое замыкание и пропуски зажигания. Пушистые материалы, которые скапливаются на боковом электроде, могут расплавиться, чтобы закрыть зазор.

    Определение цвета свечей зажигания используемых свечей зажигания; могу сказать вам больше, чем вы думаете.
    Итак, если ваши свечи зажигания засоряются и продолжают засоряться; у вас наверняка проблема с двигателем.

    Брызги загрязнены Брызги загрязнения
    • Появляются в виде «пятнистых» отложений на огневом конце изолятора. И это часто происходит после долгой задержки настройки. Продукты сгорания могут внезапно разрыхляться; при восстановлении нормальной температуры горения. Во время резкого ускорения эти материалы выпадают из поршня или клапанов; и бросаются на горячую поверхность изолятора.

    Детонация Детонация
    • Эта форма аномального горения привела к поломке носовой части изоляционного сердечника свечи. Взрыв, который происходит в этой ситуации, оказывает экстремальное давление на внутренние компоненты двигателя. Основные причины включают слишком большое время зажигания. А также бедная топливовоздушная смесь и недостаточное октановое число бензина.

    Зола загрязненная Свеча зажигания, загрязненная золой
    • Накопление отложений при сгорании, возникающих в основном из-за: сжигание масла или топливных присадок при нормальном сгорании.Допускается накопление более крупных депозитов; они могут «замаскировать» искру, что приведет к пропуску зажигания в свече.

    Углеродное загрязнение Свеча зажигания с углеродным загрязнением
    • Мягкие, черные, покрытые сажей отложения легко определить это состояние свечи. Чаще всего вызвано перегрузкой топливовоздушной смеси.
      Проверьте, нет ли заедания воздушной заслонки, засорения воздушного фильтра или проблемы с карбюратором. Высокий уровень поплавка, неисправная игла или седло. Также относят к слабому напряжению зажигания; неработающая система предварительного нагрева или крайне низкая компрессия в цилиндре.

    изношенный Изношенная свеча зажигания
    • Напряжение, необходимое для зажигания свечи, увеличилось примерно вдвое. И будет продолжать расти с дополнительными милями путешествия. Даже более высокие требования к напряжению, на 100% превышающие норму; может возникнуть при быстром разгоне двигателя. Наконец, плохая работа двигателя и снижение расхода топлива — это признаки изношенной искры.

    Цвет свечи зажигания может свидетельствовать о ненормальном сгорании:
    Предварительное зажигание
    • Определяется как воспламенение топливовоздушной смеси до заранее установленной метки опережения зажигания.
    • Слишком горячая свеча зажигания, низкооктановое топливо или обедненная воздушно-топливная смесь. А также слишком высокая компрессия или недостаточное охлаждение двигателя.
    • Переход на топливо с более высоким октановым числом; более холодная пробка, более богатая топливная смесь или более низкая компрессия могут быть в порядке.
    • Вам также может потребоваться замедлить угол опережения зажигания и проверить систему охлаждения автомобиля.
    • Предварительное зажигание чаще всего приводит к детонации. Следовательно, предварительное зажигание и детонация — это два отдельных события.
    Детонация
    • Свечи зажигания злейший враг! (помимо обрастания).
    • Может сломать изоляторы или сломать заземляющие электроды.
    • Предварительное зажигание чаще всего приводит к детонации.
    • Температура наконечника свечи может достигать более 3000 ° F; в процессе сгорания (в гоночном двигателе).
    • Чаще всего вызвано горячими точками в камере сгорания.
    • Горячие точки позволяют топливовоздушной смеси предварительно воспламениться. Если поршень не может подняться (из-за силы преждевременного взрыва). И он не может опускаться (из-за восходящего движения шатуна).В результате поршень будет дребезжать из стороны в сторону. Возникающая в результате ударная волна вызывает слышимый звук свиста. Это детонация.
    • Большинство повреждений, которые двигатель получает при «детонации», происходит из-за чрезмерного нагрева.
    пропуски зажигания
    • Свеча зажигания может давать слабую искру (или вообще не давать искру) по разным причинам.
    • Неисправность змеевика, слишком сильное сжатие с неправильным зазором свечи.
    • Свечи зажигания с сухим или мокрым загрязнением, недостаточная установка угла опережения зажигания.
    • Незначительные пропуски зажигания могут привести к снижению производительности по очевидным причинам.
    • Серьезные пропуски зажигания приведут к плохой экономии топлива; плохая управляемость и может привести к повреждению двигателя.
    Обрастание
    • Возникает, когда температура наконечника свечи зажигания недостаточна для сжигания нагара, топлива, масла или других отложений.
    • Вызывает искру, выщелачивающую металлическую оболочку. Таким образом, отсутствие искры в свечном зазоре не вызовет пропусков зажигания.
    • Свечи зажигания, загрязненные водой, необходимо заменить, иначе свечи зажигания не загорятся.
    • Свечи зажигания с сухим загрязнением иногда можно очистить. Следовательно, доводя двигатель до рабочей температуры.
    • Обязательно устраните основную причину обрастания; перед заменой загрязненных свечей зажигания.

    Заключение для цвета свечи зажигания

    Итак, визуальный осмотр цвета свечи зажигания; отобразит симптомы и условия работы двигателя. Кроме того, важно помнить, что свечи зажигания; не создают тепла, они могут только отводить тепло.Свеча зажигания работает как теплообменник; за счет отвода нежелательной тепловой энергии от камеры сгорания. Следовательно, передача тепла системе охлаждения двигателя.

    Поделитесь новостями Danny’s Engineportal.com

    Чтение свечей зажигания | GTSparkplugs



    На этой странице нет ничего нового. Просто нужен был текст, который можно было прочитать. Рисунки и текст взяты из технического руководства Autolite и упрощены для чтения в общей схеме диаграмм EZ-Read здесь.Вы можете найти изображения и PDF-файлы от Autolite, NGK и других о том, как определять цвет и состояние ваших свечей зажигания. Это простой повторный хеш с тем же текстом, что и оригинал от Autolite. Фотографии настолько хороши, насколько я смог найти в сети, и предполагаю, что это 30 лет в день.

    Разъемы имеют номера, как на странице оригинальной книги Autolite, как и текст, опять же, не принимая во внимание то, что Autolite выполнил свою работу. Жаль, что у меня не было фотографий получше, но что поделаешь?Мой комментарий (Если есть, буду в

    СИНИЙ ). В случае сомнений замените свечи, если можете.

    Вы спросите, какие вилки я использую? Я использую комбинацию вилок Autolite Racing и NGK Racing. Фанат любого бренда, но я не настолько разборчив, чтобы не использовать Champion или другие бренды. Я просто предпочитаю Autolite и NGK.

    Вот обзор инструментов по лупам свечей зажигания, который поможет прочитать свечу, когда наши глаза станут хуже!

    Обычная свеча


    Используется свеча зажигания правильного диапазона нагрева.Замените на эквивалентную свечу зажигания Autolite через надлежащий интервал
    .

    Внешний вид — Цвет от серовато-коричневого до белого

    Нормальный с красным покрытием



    Окрашивание вызвано использованием присадок к неэтилированному топливу.

    Внешний вид — Розовато-красный цвет на наконечнике керамического изолятора, центральном электроде и заземляющем электроде.

    Топливо загрязнено



    Указывает, что в цилиндре, из которого вышла свеча зажигания, не используется все подаваемое топливо. Проверьте, нет ли неисправной или заедающей воздушной заслонки, слишком богатой топливной смеси, проблем с зажиганием, негерметичных топливных форсунок или слишком низкого диапазона нагрева свечи зажигания.

    Внешний вид — Наконечник запала влажный от бензина, обычно запах топлива присутствует на свече зажигания. Изолятор часто тонируют под цвет древесного угля.

    Обычно они выглядят ВЛАЖНЫМИ и пахнут бензином. В гоночных автомобилях не забудьте проверить вилку после быстрого отключения. Я обнаружил, что у меня возникают проблемы с загрязнением (не так плохо), когда я застреваю на холостом ходу из-за неуправляемых распределительных валов и тому подобного.

    Детонация



    Вызвано топливом с низким октановым числом или более поздним временем. Можно заметить как стук двигателя.Проверьте исправность системы рециркуляции отработавших газов, датчика детонации и правильного диапазона нагрева свечи зажигания.

    Внешний вид — Изолятор обычно имеет трещины, сколы или поломки. Заземляющий электрод также может быть поврежден.

    Изношен



    Свеча зажигания вышла из строя.
    Заменить новым комплектом свечей зажигания Autolite.

    Внешний вид — Центральный и заземляющий электроды изношены, имеют закругленные края и чрезмерно изношены. Возможны затруднения при запуске двигателя и пропуски зажигания при разгоне.

    Да, приобретите новый набор заглушек Autolite. Как уже упоминалось, я использую вилки Autolite Racing с обрезанными электродами, а также вилки NGK. Достаточно дешево, чтобы их часто менять!

    Остекление (перегрев)



    Свеча зажигания слишком горячая на высоких скоростях. Замените свечу зажигания Autolite на более холодную.

    Внешний вид — Керамический наконечник изолятора имеет расплавленное глянцевое покрытие.

    Иногда вы видите очень яркий белый электрод с черными точками на нем, а в некоторых случаях это проблема теплового диапазона, а в некоторых случаях — треснувшие электроды.Взгляните на Зал стыда за одного

    Углеродное загрязнение



    Диапазон нагрева свечи зажигания слишком низкий и / или вызван длительной поездкой на малой скорости на короткие расстояния. Замените свечу зажигания Autolite на правильный диапазон нагрева. Также вызвано слабой системой зажигания и / или богатой топливной смесью. Двигатели с впрыском топлива будут приводить к загрязнению углеродом из-за засорения топливных форсунок, утечек вакуума и / или проблем с работой угольного бачка / продувочного клапана. Двигатели с карбюратором вызывают загрязнение углеродом из-за неправильно отрегулированной или неисправной заслонки.

    Внешний вид — Черный покрытый сажей налет на огневом конце.

    Я обычно думаю об этом как о менее серьезном случае PLUG 3, Fuel Fouled, оба плохие, поскольку углерод действительно приводит к тому, что свеча не работает.

    Sustained Preigniton



    Проверьте правильность установки свечи зажигания (слишком высокий диапазон нагрева, неподходящая свеча зажигания для двигателя), перекрестное срабатывание кабелей зажигания, превышение опережения времени, обедненная топливная смесь, неисправный клапан рециркуляции отработавших газов, накопление отложений в камере сгорания, горячие точки в камере сгорания из-за плохого отвода тепла, неправильного установочного момента, приложенного к свече зажигания, и / или выступа прокладки головки в камеру сгорания.

    Внешний вид — оплавленный центральный и заземляющий электроды и поврежденный наконечник керамического изолятора. Первоначальное и продолжительное преждевременное зажигание — две крайности одной и той же проблемы с двигателем.

    Зольные отложения



    Вызваны использованием этилированного топлива, присадок к топливу и / или присадок к маслу. Проверьте износ поршневых колец и / или направляющих клапанов. Пропуски зажигания могут возникнуть из-за отложений на электродах.

    Внешний вид — Центральный электрод, заземляющий электрод и / или наконечник керамического изолятора
    покрыты отложениями коричневого цвета.

    Масло загрязнено



    Обусловлено присутствием масла в камере сгорания. Проверьте изношенные кольца, изношенные направляющие клапана и / или изношенные уплотнения клапана.

    Внешний вид — Центральный электрод, заземляющий электрод и / или наконечник керамического изолятора
    покрыты черным маслянистым веществом.

    Обычно, когда свеча загрязнена маслом, виден дым (серый). Иногда это может выглядеть мокрым, но не путайте его с заглушкой 3, которая сильно пахнет бензином.

    Механическое повреждение



    Найдите и удалите посторонний предмет изнутри цилиндра.Проверьте каталог на предмет правильного применения свечей зажигания. Неправильная досягаемость резьбы свечи зажигания может выступить в цилиндр и вызвать повреждение.

    Внешний вид — Центральный электрод и заземляющий электрод на
    согнуты в неправильном положении, вниз или в сторону свечи зажигания. Керамический наконечник сломан и отсутствует на наконечнике.

    Скорее всего, если у вас есть вилка, которая выглядит так, новая вилка не решит проблему, если вы просто не использовали вилку неправильной длины. Ожидайте чего-то плохого внутри цилиндра.

    Загрязнение свинцом



    Происходит из-за использования этилированного топлива или присадок к топливу, содержащих свинец, которые становятся проводящими над наконечником запального элемента.Установите новые свечи зажигания.

    Внешний вид — Керамический наконечник изолятора покрыт коричнево-желтым глазурованным покрытием
    .

    Трудно отличить эту вилку от хорошей по картинке. К счастью, в наши дни вы можете найти только этилированный бензин в гонках, поэтому, если вы подозреваете что-то подобное, просто замените свечи.

    Таблица цветов свечей зажигания

    НОРМАЛЬНОЕ

    Цвет от коричневого до серовато-коричневого, небольшой износ электродов.Правильный диапазон нагрева для двигателя и условий эксплуатации.

    При установке новых свечей зажигания замените их свечами того же диапазона нагрева.

    НОСИТЬ

    Электроды округлой формы с небольшим количеством отложений на обжигающем конце. Цвет нормальный.

    Вызывает затруднения при запуске двигателя в сырую или холодную погоду и снижает расход топлива.В напряжение, необходимое для зажигания вилки, увеличилось примерно вдвое и будет продолжать расти с дополнительными милями путешествия. Четный более высокие требования к напряжению, на 100% превышающие норму, могут возникают, когда двигатель быстро разгоняется. Плохой двигатель производительность и снижение расхода топлива — черты изношенного Искра.

    ДЕПОЗИТЫ

    Накопление отложений зависит от утечки масла, качества топлива и продолжительности работы двигателя.

    Депозиты поступают от:

    • Топливо — углерод, свинец, бром
    • Смазочное масло — углерод, кальций, сера, барий, цинк
    • Прочие — железо, кремний, алюминий и т. Д.
    ПЕРЕГРЕВ

    Вздутие, белый изолятор, эродированный электрод и отсутствие отложений. Приводит к сокращению срока службы свечи.

    Это часто вызвано чрезмерным зажиганием, синхронизацией, плохим охлаждением двигателя эффективность системы (масштаб, остановки, низкий уровень), очень скудная топливовоздушная смесь или негерметичный впускной коллектор.Когда эти условия преобладают, даже вилка с правильным диапазоном нагрева будет перегрев.

    Также может происходить плавление. Обычно поверхность электрода довольно блестящая и неровная. Никелевые сплавы плавятся при температуре от 2200 до 2400 градусов по Фаренгейту.

    ПРЕПОДОЗНАЧЕНИЕ

    Электроды оплавленные.Изоляторы белого цвета, но могут быть загрязнены из-за пропусков зажигания или разлетающихся обломков в камере сгорания. Может привести к повреждению двигателя.

    Проверьте правильный диапазон нагрева свечи, превышение опережения зажигания, бедную топливную смесь, недостаточное охлаждение двигателя и отсутствие смазки.

    Обычно один или комбинация нескольких условий работы двигателя основные причины преждевременного возгорания.Это может происходить из-за свечения отложения в камере сгорания, горячие точки в камере сгорания из-за плохого контроля нагрева двигателя, перекрестное зажигание (электрическое индукция между проводами свечи зажигания), или диапазон нагрева свечи слишком высоко для двигателя или его условий эксплуатации.

    ИЗОЛЯТОР ОСТЕКЛЕНИЕ

    Изолятор имеет желтоватый, глазированный вид.Указывает на резкое повышение температуры в камере сгорания во время резкого ускорения. Обычные отложения плавятся, образуя проводящее покрытие, которое может вызывать пропуски зажигания на высоких скоростях.

    Установить новые заглушки. Подумайте о том, чтобы использовать более холодную вилку — это оправдание ваших привычек.

    ДЕТОНАЦИЯ

    Изоляторы могут иметь трещины или сколы.Неправильная установка зазора также может привести к поломке наконечника изолятора. Может привести к повреждению поршня. Взрыв, который происходит в этой ситуации яблоки чрезмерное давление на внутренние компоненты двигателя.

    Prime Причины включают слишком большое опережение времени зажигания, обедненный воздух / топливо смеси и недостаточное октановое число бензина. Убедитесь, что значения антидетонационной защиты топлива соответствуют требованиям двигателя.Будьте осторожны при установке зазоров на новых пробках. Избегайте таскать двигатель.

    Окисление — Материал электродов окислился, и при сильном окислении он будет зеленым на поверхности. Поверхность электродов также шероховатая и шероховатая.
    Аномальная эрозия — Вызвано эффектами коррозии, окисления, реакции со свинцом, что приводит к аномальному росту зазора.
    Эрозия свинца — Вызывается соединениями свинца в бензине, которые химически реагируют с материалом электродов при высоких температурах. Типичная эрозия свинца вызывает поверхность заземляющего электрода станет тоньше, а кончик электрода будет выглядеть так, как будто на нем есть сколы.
    ЭРОЗИЯ, КОРРОЗИЯ, ОКИСЛЕНИЕ
    МЕХАНИЧЕСКИЕ ПОВРЕЖДЕНИЯ

    Может быть вызвано попаданием постороннего предмета в камеру сгорания или ударом поршня о заглушку с неправильным вылетом (слишком длинную).Вызывает мертвый цилиндр и может привести к повреждению поршня.

    Устранить механическое повреждение. Удалите посторонний предмет из двигателя и / или установите заглушку с правильным вылетом. При обнаружении этого состояния проверьте другие баллоны, чтобы предотвратить повторение, так как это возможно для небольшого объекта, чтобы «путешествовать» от одного цилиндра до другой, где существует большая степень перекрытия клапанов.

    ОБЩАЯ ИНФОРМАЦИЯ:
    Нормальный:

    От серого до светло-золотисто-коричневого цвета

    Состояние идеальное, свеча зажигания и топливовоздушная смесь двигателя исправны.

    Сухой:

    Образование черной сажи

    • Топливно-воздушная смесь слишком богата, настройки карбюратора неправильные.
    • Диапазон нагрева свечи зажигания слишком низкий для рабочих условий.
    • Проблемы с системой зажигания, вызывающие слабую или прерывистую искру.
    Влажное загрязнение:

    Блестящий, влажный, черный вид

    • Чрезмерное использование штуцера (засорение газом)
    • Длительная работа на низких оборотах (газ или масло)
    • Отношение топлива к маслу слишком богатое (масло загрязнено)
    Избыточные депозиты:

    Бугристый, меловой налет

    • Низкое качество топлива
    • Утечка масла в камеру сгорания
    • Неправильное масло, используемое для премикса / впрыска
    Перегрев:

    Белый, пузырчатый, расплавленный электрод

    • Обедненная топливно-воздушная смесь
    • Диапазон нагрева свечи зажигания слишком высок для рабочего состояния двигателя
    • Заглушка не закреплена должным образом и / или не затянута на головку
    • Чрезмерно продвинутое время
    ПРИМЕЧАНИЕ:

    Проблема с детонацией проявляется такими признаками, как серебристые, черные или плавящиеся или поломанные наконечники.

    Признаки загрязнения или чрезмерного нагрева необходимо быстро отслеживать, чтобы предотвратить дальнейшее ухудшение характеристик и возможное повреждение двигателя.

    % PDF-1.4 % 190 0 объект > эндобдж xref 190 175 0000000016 00000 н. 0000004491 00000 н. 0000004650 00000 н. 0000005989 00000 п. 0000006065 00000 н. 0000006229 00000 п. 0000006343 00000 п. 0000006455 00000 н. 0000006552 00000 н. 0000006698 00000 н. 0000014001 00000 п. 0000020561 00000 п. 0000027167 00000 п. 0000033477 00000 п. 0000040019 00000 п. 0000046854 00000 п. 0000047224 00000 п. 0000047600 00000 п. 0000048168 00000 п. 0000048661 00000 п. 0000048733 00000 п. 0000049107 00000 п. 0000049586 00000 п. 0000049673 00000 п. 0000050136 00000 п. 0000050703 00000 п. 0000050787 00000 п. 0000051117 00000 п. 0000051500 00000 п. 0000057693 00000 п. 0000064071 00000 п. 0000064328 00000 н. 0000064411 00000 п. 0000064466 00000 п. 0000064545 00000 п. 0000064642 00000 п. 0000064791 00000 п. 0000067190 00000 п. 0000070679 00000 п. 0000072136 00000 п. 0000072229 00000 п. 0000072342 00000 п. 0000072486 00000 п. 0000072524 00000 п. 0000072602 00000 п. 0000072917 00000 п. 0000072972 00000 н. 0000073088 00000 п. 0000073166 00000 п. 0000073481 00000 п. 0000073536 00000 п. 0000073652 00000 п. 0000073730 00000 п. 0000074042 00000 п. 0000074097 00000 п. 0000074213 00000 п. 0000074291 00000 п. 0000074606 00000 п. 0000074661 00000 п. 0000074777 00000 п. 0000074855 00000 п. 0000075170 00000 п. 0000075225 00000 п. 0000075341 00000 п. 0000075419 00000 п. 0000075732 00000 п. 0000075787 00000 п. 0000075903 00000 п. 0000076901 00000 п. 0000077202 00000 п. 0000077546 00000 п. 0000121471 00000 н. 0000121510 00000 н. 0000121650 00000 н. 0000121791 00000 н. 0000121932 00000 н. 0000122073 00000 н. 0000122215 00000 н. 0000122357 00000 н. 0000122497 00000 н. 0000122638 00000 п. 0000122776 00000 н. 0000122912 00000 н. 0000123047 00000 н. 0000123184 00000 н. 0000123327 00000 н. 0000123469 00000 н. 0000123611 00000 н. 0000123754 00000 н. 0000124227 00000 н. 0000124376 00000 н. 0000124725 00000 н. 0000124822 00000 н. 0000124971 00000 н. 0000125114 00000 н. 0000125211 00000 н. 0000125360 00000 н. 0000125502 00000 н. 0000125599 00000 н. 0000125748 00000 н. 0000125889 00000 н. 0000125986 00000 н. 0000126135 00000 н. 0000126240 00000 н. 0000126349 00000 н. 0000126454 00000 н. 0000126563 00000 н. 0000126668 00000 н. 0000126853 00000 н. 0000127010 00000 н. 0000127145 00000 н. 0000127286 00000 н. 0000127407 00000 н. 0000127556 ​​00000 н. 0000127693 00000 н. 0000127790 00000 н. 0000127939 00000 п. 0000128076 00000 н. 0000128173 00000 н. 0000128322 00000 н. 0000128461 00000 н. 0000128604 00000 н. 0000128743 00000 н. 0000128884 00000 н. 0000129033 00000 н. 0000129384 00000 н. 0000129481 00000 н. 0000129630 00000 н. 0000129772 00000 н. 0000129869 00000 н. 0000130018 00000 н. 0000130159 00000 н. 0000130256 00000 н. 0000130405 00000 н. 0000130541 00000 н. 0000130638 00000 п. 0000130787 00000 н. 0000130865 00000 н. 0000131137 00000 н. 0000131215 00000 н. 0000131489 00000 н. 0000131567 00000 н. 0000131843 00000 н. 0000131921 00000 н. 0000132193 00000 н. 0000132271 00000 н. 0000132546 00000 н. 0000132624 00000 н. 0000132896 00000 н. 0000134924 00000 н. 0000136952 00000 н. 0000139471 00000 н. 0000184373 00000 н. 0000186401 00000 н. 0000188429 00000 н. 00001

  • 00000 н. 0000242060 00000 н. 0000244088 00000 н. 0000246116 00000 н. 0000248543 00000 н. 0000300202 00000 н. 0000302230 00000 н. 0000304258 00000 п. 0000306471 00000 н. 0000358310 00000 н. 0000360390 00000 н. 0000362470 00000 н. 0000364876 00000 н. 0000418208 00000 н. 0000420236 00000 н. 0000422264 00000 н. 0000424715 00000 н. 0000478957 00000 н. 0000004313 00000 н. 0000003873 00000 н. трейлер ] / Назад 865735 / XRefStm 4313 >> startxref 0 %% EOF 364 0 объект > поток hb«g` (b`g` = Ȁ

    FBO Performance Ignition для всех марок, Muscle Cars, Street Rods, Race Engines.Специализируясь на продуктах зажигания Mopar, дистрибьюторах ЭБУ компьютерного управления. Home of HRR688

    FBO Performance Зажигание для всех марок, Muscle Cars, Street Rods, Race Двигатели. Специализируясь на продуктах зажигания Mopar, дистрибьюторов компьютеров ЭБУ управления. Дом HRR688FBO Performance Ignition, Специалисты по настройке и зажиганию для дистрибьюторов, Системы зажигания FBO, Ford Ignition, Mopar Ignition, дистрибьюторы Ford, дистрибьюторы Mopar, Ford Изгиб распределителя, Изгиб распределителя Mopar, Зажигание HEI, настройка зажигания, настройка зажигания

    FBO Systems

    Ваш источник для частей американского производства и маслкаров

    Звонок или текст 541-942-5920

    пн-четверг 8:00 — 15:00 по тихоокеанскому времени

    Извините, пожалуйста, мы перестраиваем наш сайт из карбюратор к масляному поддону

    Если есть проблемы с поиском любого из наших продуктов ПОЖАЛУЙСТА, позвоните или отправьте текстовое сообщение для информации

    Вызов и спросите о наших НОВЫХ Дистрибьюторах Super Street Mopar по цене от 269 долларов.00

    Входит в комплект системы зажигания HRR688 за 499,00 долларов США

    PayPal? Конечно! Просто запросите счет-фактуру на 4secondsflat.com

    2020 Special — Обновите свой системы зажигания к нашему блоку зажигания HRR688 и комплекту катушек, и вы получите J685 Пластина ограничителя или Комплект втулки ограничителя типа MSD Включен в Нет Плата — при заказе указывайте Mopar или дистрибьютора MSD.

    Полный комплект ЭБУ, Катушка, перемычка балласта и ограничительная пластина или комплект втулок MSD всего за 269 ​​долларов.00

    Укажите пластину Mopar или Втулки типа MSD при заказе

    С 2012 года мы проводим цена, нам теперь нужно наверстать упущенное до текущих затрат

    Проверить закрытие Предложения в нашем гараже

    Заказчик Отзывы

    Системы зажигания Performance, индивидуальные прокладки головки блока цилиндров Cometic

    Индивидуальные распределители, блоки управления зажиганием, соотношение A / F систем, контроллеров NOS, наш технический персонал FBO может помочь вам система управления двигателем и может помочь вам настроить поездку вашей мечты на совершенство.

    * Цены могут быть изменены без предварительного уведомления

    Мы заставляем его работать так хорошо, как кажется !!!

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
