Как работает датчик температуры охлаждающей жидкости

Как работает датчик температуры охлаждающей жидкости Как работает датчик температуры охлаждающей жидкости
В данной публикации разберемся, как работает датчик температуры охлаждающей жидкости автомобильного двигателя.
Во всех современных автомобилях в системе охлаждения устанавливаются датчики температуры, которые представляют собой полупроводниковые резисторы, имеющие отрицательный температурный коэффициент сопротивления (ТКС), — это сопротивление изменяется в зависимости от той или иной температуры окружающей среды. Если сравнивать металлические терморезисторы и полупроводниковые то вторые имеют раз в 10 большее значение ТКС, т.е. перемена температуры влияет на резкое изменение их сопротивления.

Следовательно, чтобы датчик функционировал, его нужно подключить к электрической цепи контрольного прибора. После изменения температуры среды, в которой находится рабочий элемент, ток проходящий через датчик температуры вызывает отклонение стрелки в контрольном приборе При изменении температуры охлаждающей жидкости проходящий ток меняется, что вызывает отклонение стрелки указателя контрольного прибора. Сопротивление терморезистора датчика нелинейно зависит от температуры

Как работает датчик температуры охлаждающей жидкости Как работает датчик температуры охлаждающей жидкости

Устройство и принцип работы.
Указатели температуры охлаждающей жидкости (термометры), которые устанавливаются в автомобилях являются логометрического типа (рис. 1.3.), принцип их действия основан на взаимодействии поля постоянного магнита 6 соединенного со стрелкой 2,с результирующим магнитным полем трех измерительных обмоток (1,3,4),по ним протекает ток, и его величина в обмотке 1 зависит от сопротивления датчика.

Как работает датчик температуры охлаждающей жидкости Как работает датчик температуры охлаждающей жидкости

Как работает датчик температуры охлаждающей жидкости Как работает датчик температуры охлаждающей жидкости

Датчик термометра (рис. 1.4) изготовлен из латунного или бронзового баллона (корпус) 3, где
на верхней, расширенной его части имеется шестигранник под ключ и резьба коническая, с помощью которой ,собственно, и крепится сам датчик. К плоскому дну баллона прикреплен терморезистор 1. Терморезистор и зажим разделяет изолированная токоведущая пружина 2. Когда температура ОЖ совсем низкая, сопротивление датчика велико, а значит ток ток в обмотке 1 (см. рис. 1.3) будет низким. Таким образом действия результирующего магнитного потока всех трех обмоток постоянный магнит и вместе с ним стрелка 2 будут повернуты в левую часть шкалы. Когда температура увеличится сопротивление терморезистора уменьшится увеличится ток в обмотке 1 и уменьшится создаваемый ею магнитный поток. Результирующий магнитный поток обмоток также изменяется, и стрелка 2 поворачивается в правую часть шкалы указателя.

Как работает датчик температуры охлаждающей жидкости

3.7 (73.33%) 3 голос[а]

Датчик температуры охлаждающей жидкости

Для контроля работы двигателя внутреннего сгорания используются разнообразные сигнализаторы. Предлагаем рассмотреть, как работает датчик температуры охлаждающей жидкости, как производится его проверка и замена, если он неисправен.

Что это такое

Стандартный датчик охлаждающей жидкости – это устройство, которое используется для измерения антифриза, находящегося в двигателе внутреннего сгорания. Зафиксированные параметры датчика при помощи сигналов возвращаются в блок управления двигателем, который в свою очередь использует эти данные, чтобы отрегулировать нужное количество топлива и определенный угол зажигания.

В некоторых моделях автомобилей сигнализатор может применяться для переключения на элекровентиляционную систему охлаждения. Скажем, так работает датчик температуры автомобильной охлаждающей жидкости в ВАЗ-1117 (и номер 1119) Лада Калина, Лада Приора и Гранта, Ланос, Тойота Камри (Toyota).

датчик температуры охлаждающей жидкости ВАЗ 2010
Фото — датчик температуры охлаждающей жидкости ВАЗ 2010

На многих иностранных машинах, показания прибора также выводятся на приборной панели. Например, в Volkswagen Golf (Фольксваген Гольф), Subaru (Субару), Mazda (Мазда), Opel Vectra (Опель Вектра) и Passat (Пассат), BMW (БМВ), Ford Focus (Форд Фокус), Daewoo Nexia (Дэу Нексия), Fiat (Фиат), Audi (Ауди) и прочих.

По мере измерения температуры датчика, его уровень сопротивления может меняться. Существует два вида таких датчиков в зависимости от изменения сопротивления:

  1. Датчики с отрицательным температурным коэффициентом, работают по принципу: внутреннее сопротивление уменьшается при росте температуры и наоборот;
  2. Датчики с положительным температурным коэффициентом. При росте температуры они увеличивают сопротивление.

У практически всех автомобилей установлены сигнализаторы с отрицательным коэффициентом. Датчики отрицательной температуры охлаждающей жидкости есть в Газель, ГАЗ, МАЗ, Камаз, Мерседес, Ниссан, Нива, Мицубиси, ОКА, Пежо, Вольво, Renault Logan (Рено Логан), OPEL Astra (Опель Астра), Geely, ЗМЗ.

температурный датчикФото — температурный датчик

Принцип работы датчика

Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.

В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т.е. изменить уровень и поступления топлива или угол опережения зажигания.

схема датчика температуры охлаждающей жидкостиФото — схема датчика температуры охлаждающей жидкости

Сопротивление датчика охлаждающей жидкости очень зависит от внешних факторов. Это температура воздуха вне автомобиля, различные особенности привода. Для наиболее корректной работы сигнализатора нужно использовать охлаждающую жидкость, рекомендованную для определенного времени года, она стоит дорого, но продлевает жизнь Вашему авто.

Видео: проверка датчика температуры двигателя

Замена датчика

Чтобы начать ремонт датчика охлаждающей жидкости, нужно определить его расположение. Чаще всего он установлен возле термостата или радиатора, в некоторых случаях бортовой компьютер использует показания с обоих датчиков или одного из них, в зависимости от марки авто и его модели. Например, так датчик расположен в Рено, Шевроле, Ситроен, Шкода, Чери, КИА, Субару Импреза.

Есть несколько способов, которые помогут узнать, что датчик нужно поменять. Если у Вас рабочие все остальные системы в авто, то на приборной панели о неисправности сообщит при помощи светового сигнала. Если в автомобиле компьютерное управление, то определить проблему можно будет при помощи расшифровки комбинации на мониторе.

датчик температуры на приборной панелиФото — датчик температуры на приборной панели

Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот

сигналы того, что нужно купить новый датчик температуры охлаждающей жидкости:

  1. Автомобиль стал потреблять топлива больше, чем обычно;
  2. Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
  3. Появились проблемы с запуском;
  4. Из трубы глушителя выходит черный дым.

Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.

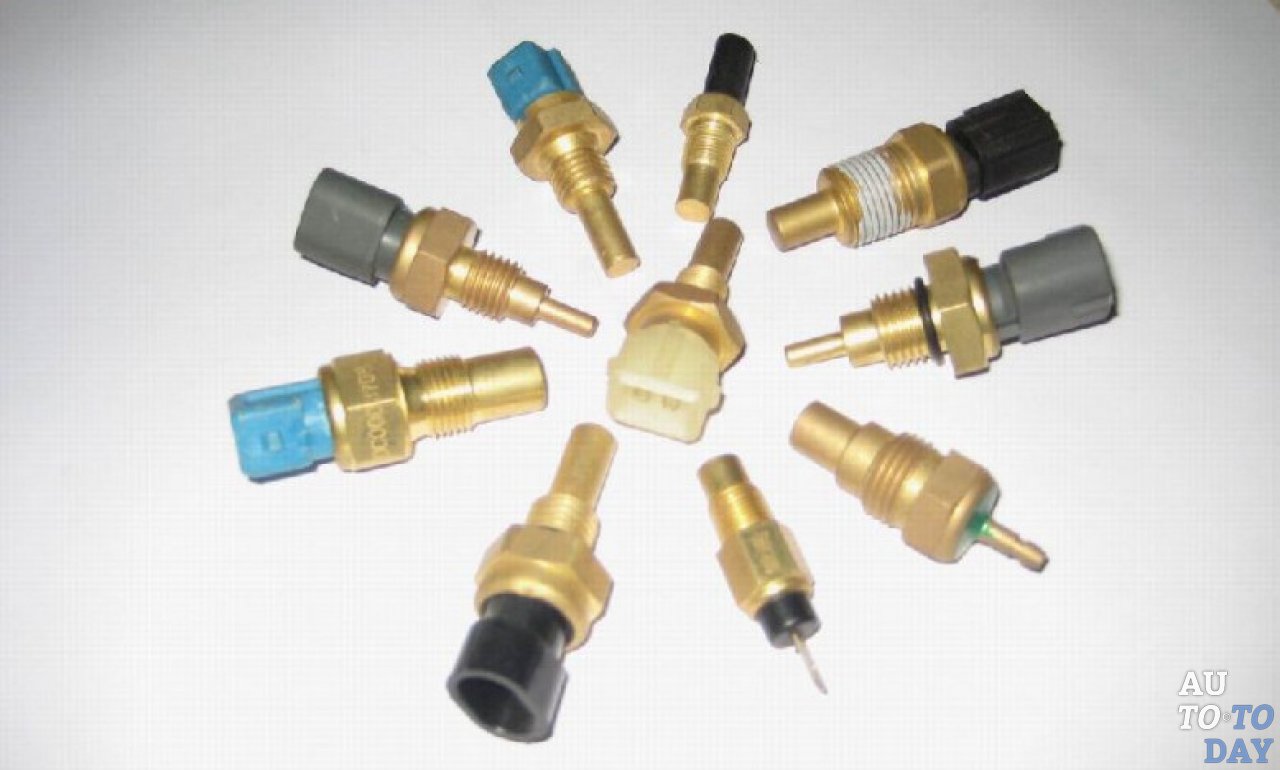

разные датчики температуры охлаждающей жидкости
Фото — разные датчики температуры охлаждающей жидкости

В этой модели при поломке датчика охлаждающей жидкости, поступает аварийный сигнал 117, который говорит о том, что дальнейшая работа прибора невозможна и необходима установка нового сигнализатора. В Шевроле номер PO118 это высокий сигнал. Общая схема работы выглядит так:

  1. Чтобы добраться к датчику, Вам нужно снять воздуховод, который охлаждает корпус воздушного фильтра и присоединяется к радиатору при помощи двух болтовых соединений и шланга подачи воздуха. Открутите болты и снимите хомут, аккуратно достаньте всю систему. Отключите от датчика электрические провода, чтобы корректно провести замеры сопротивления. Установите мультиметр на режим омметра и задайте значение в 1000 Ом. Подключите контакты устройства к положительному и отрицательному контактам. Нормальное сопротивление должно быть в пределах 2700 Ом при выключенном моторе. Для проверки датчика при включенном движке, нужно убрать тестер подальше от вращающихся частей авто; проверка датчика мультиметром
    Фото — проверка датчика мультиметром
  2. Убедившись, что датчику температуры необходим ремонт, нужно отсоединить его от двигателя. Чтобы продолжить снятие, Вы должны предварительно слить антифризную жидкость из радиатора при помощи сливного клапана. После проверить еще раз радиатор и контакты датчика и открутить регулирующий болт как на фото; снятие датчикаФото — снятие датчика
  3. Сборка производится в обратной форме. Нужно помнить, что практически основная характеристика датчика температуры охлаждающей жидкости – это материал шайбы. Если шайба медная, то резьбу сигнализатора не нужно обрабатывать герметиком, в противном случае обязательно смажьте устройство. медный температурный датчик
    Фото — медный температурный датчик

Совет от автолюбителей на форумах: если по какой-то причине Вы не можете сразу при поломке понять датчик температуры охлаждающей жидкости, то вместо него можно подключить дополнительный (такое подключение может по показателям температуры немного отличаться от основного).

Датчик температуры ОЖ | АВТОСТУК.РУ

Чтобы двигатель хорошо работал, эффективно развивал свои эксплуатационные характеристики, все его составляющие должны быть в хорошем состоянии, в том числе и технологические жидкости. Датчик температуры охлаждающей жидкости, он же ДТОЖ, выполняет роль детектива.

Содержание статьи:

    1. Что такое датчик температуры ОЖ?
    2. Виды неисправностей датчика.
    3. Причины неполадок.
    4. Как проверить, работает или нет датчик температуры?
    5. Как заменить датчик температуры охл. жидкости?
    6. Вывод.
    7. Видео.



Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.

Важная рекомендация: можно ли смешивать антифриз с тосолом или между собой, или с водой, и что будет, если смешать? Ответ найдет по ссылке.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого. датчик температуры жидкости охлажденияДатчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Информация для начинающих автомобилистов: охлаждающая система (радиатор, рубашка системы охлаждения двигателя) должна содержать жидкость (желательно, которая имеет высокую температуру кипения), которая отводит тепло от мотора.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

Датчик температуры жидкости охлаждения — маленькое звено в агрегатной конструкции системы автомобиля, но оно очень важное. От правильности его работы и исправности в целом, зависит стабильность работы мотора.



Устройство и принцип работы ДТОЖ

При замыкании контактов датчика — система получает информацию, что температура жидкости поднялась.

По схожести функций, температурный датчик похож на резистор. Датчик сконструирован таким образом, что сопротивление электрического тока изменяется при изменения температуры вокруг. Изменения сопротивления передаются в электронный блок управления двигателем.

До ДТОЖ применялись, так называемые, термореле. Они устанавливались в системах впрыска. При расположении контактов в открытом положении, ДВС нагревался. Если контакт замыкался, значит мотор достиг рабочей температуры (обычно это  90 градусов).

Термистор является основным элементов конструкции термодатчика. Именно термистор устанавливает, как будет зависеть сопротивление тока от окружающей температуры.

В свою очередь, термистор состоит из кобальта, вернее оксидов кобальта (Co) и никеля (Ni). При нагревании в этих веществах растет много свободных электронов. За счет увеличения свободных электронов, уменьшается сопротивление.

Есть термисторы с отрицательным температурным коэффициентом. В этом случае термистор показывает максимальные значения, когда двигатель холодный. На термодатчик подается напряжение в 5 Вольт (В). Далее, когда двигатель будет нагреваться, датчик будет уменьшать сопротивление.

ЭБУ смотрит за изменениями напряжения и по этим данным рассчитывает, какая температура жидкости на данный момент. Когда двигатель горячий, электронный блок управления дает команду подавать обедненную смесь топлива с воздухом.

Если датчик неисправен, то ЭБУ может дать команду обогатить топливную смесь, в то время, как надо было сделать ее бедной. При работе с богатой смесью, свечи зажигания быстро загрязнятся.

Мотор может не завестись, если число оборотов двигателя при запуске будет не достаточным. ЭБУ может подать команду — увеличить обороты. Чтобы управляемость в процессе запуска ДВС поддерживалась, клапан рециркуляции должен быть в закрытом положении пока мотор не наберет рабочую температуру.

Если обороты плавают, то это один из признаков не правильной работы датчика температуры. При этом мотор может глохнуть. Угол зажигания зависит от правильной работы датчика, потому что этот параметр тоже регулируется через ЭБУ. Выброс вредных веществ отработавших топливных смесей при таком регулировании уменьшается.

В итоге получается, что силовые, эксплуатационные характеристики автомобиля зависят напрямую от работы датчика температуры жидкости охлаждения.



Где находится ДТОЖ

В разных марках и моделях авто температурный датчик располагается в разных местах. Но, обычно он ставится в головке блока цилиндров (ГБЦ), недалеко от термостата или прямо на нем. Также обязательно расположение датчика должно быть вблизи отводящего патрубка, через который антифриз или тосол, или вода идет обратно в радиатор. Это оптимальное расположение. Датчик в этом случае передает в ЭБУ точную информацию.датчик температуры охлаждающей жидкости



Виды датчиков

Классификация ДТОЖ по изменению сопротивления:

  1. Датчик с отрицательным температурным коэффициентом. Принцип работы в том, что внутреннее сопротивление падает, если температура увеличивается.
  2. Датчик с плюсовым температурным коэффициентом. Принцип работы обратный, чем у первого типа датчика, то есть внутреннее сопротивление растет с ростом температуры.

Самый популярный в применении автомобильной промышленности — это первый вид ДТОЖ. Бывает, что в машине установлены 2 датчика, основной и дополнительный.

Основной датчик занимается передачей информации электронному блоку управления, а дополнительный — включением вентилятора.



Виды неисправностей датчика и как их устранить

Благодаря тому, что конструкция датчика проста, он считается надежным. Чем проще конструкция, тем выше надежность. У датчика может быть проблема с градуировкой. В этом случае значение сопротивления будет меняться как попало и на ЭБУ будет передаваться неверная информация.

Основная и главная поломка или неисправность температурного датчика охлаждающей жидкости в том, что он не включает вентилятор при достижения температуры включения.

Неисправность может быть вызвана окислением штекера проводки или поломки дополнительного датчика, отвечающего за работу вентилятора.

Неисправности ДТОЖ:
  • без причины падают обороты двигателя;
  • долго нагревается мотор;
  • двигатель часто перегревается;
  • повышенный расход топлива;
  • ухудшение управляемости автомобилем;
  • из глушителя выходит черны дым;
  • нет стабильности в работе ДВС.

Бывают также, стуки в двигателе — детонация. На старых авто устанавливался контроллер. При достижении стрелки контроллера за пределы критической зоны, требуется немедленная остановка транспорта. Это может быть связано с поломкой ДТОЖ.

А в современных автомобилях, бортовой компьютер подскажет, что мотор перегрелся и требуется остановиться. Кстати, если тосол, антифриз или вода закипела, нельзя выключать двигатель. Надо остановиться и дать поработать на холостом ходу. Когда температура немного спадет, заглушить двигатель.



Причины появления неполадок

Некачественный антифриз, а также моторное масло могут стать причиной неправильной работы датчика. Дело в том, что наконечник датчика очень чувствительный. Если на нем образуется осадок в виде кристалликов жидкости, то датчик работает со боями. Утечка охлаждающей жидкости приводит к износу прокладки. Также, причиной поломки может быть замыкание в цепи, скачок напряжения.



Как проверить, рабочий ли датчик температуры

Чтобы демонтировать, проверить, заменить датчик, необходимы такие инструменты:

  1. Ключ на 19 мм.
  2. Мультиметр.
  3. Емкость для слива ОЖ.
  4. Электрочайник для подогрева воды.
  5. Термометр.
  6. Еще одна емкость, но уже для горячей воды, маленькая, например, стакан.

датчик температуры ож

Как проверять

Диагностику делают на специальном оборудовании в автосервисах. Чтобы проверить, правильно ли датчик показывает температуру, надо его опустить в горячую жидкость и замерить сопротивлением Омметром или мультиметром в положении определения сопротивления. На разных датчиках, разных марках и моделях, значения сопротивления могут отличаться. В интернет сети есть специальные таблицы с данными сопротивления, для каких датчиков конкретной модели.датчик температуры авто

Если значение сопротивления отличается от того, какое оно должно быть по таблице, то датчик температуры надо заменить. Датчик не ремонтируется.

Как проверить датчик температуры жидкости охлаждения?
  1. Берем датчик и опускаем его в теплую воду.
  2. Берем термометр и опускаем его в емкость с холодной водой. Для точности показаний, лучше использовать электронный градусник.
  3. К датчику подсоединяем мультиметр и опускаем датчик в воду. Смотрим, что показывает измерительный прибор.
  4. Вода с холодной водой в это время нагревается до 15, 20, 25 градусов. Результаты записываются. При какой температуре, сколько показывает сопротивление. Если данные не совпали с табличными, эталонными, то датчик подлежит замене.

датчик температуры вазЕсть еще способ проверки датчика темп-ры без градусника. Вода обычно кипит при 100 градусах. Измеряем сопротивление, когда датчик был опущен в кипящую воду. Сопротивление в этом случае должно быть приблизительно 176 Ом. Плюс, минус погрешность, может достигать до 190 Ом. Но без термометра, это приблизительная проверка.дтож

Сейчас приведу таблицу, при какой температуре, в каких пределах должно быть сопротивление.
Температура, ССопротивление, Ом
05 000 — 6 500
103 350 — 4 400
202 250 — 3 000
301 500 — 2 100
40950 — 1400
50700 — 950
60540 — 675
70400 — 500
80275 — 375
90200 — 290
100150 — 225



Как заменить датчик температуры

Это можно сделать своими руками, большого опыта для этого не требуется. Порядок таков:

  1. Слить ОЖ.
  2. Снять старый датчик. Он вкручивается в спец. отверстие с резьбой. Выкручиваем его.
  3. Вкручиваем новый датчик. Рекомендуется посадочное место смазать герметиком до вкручивания.

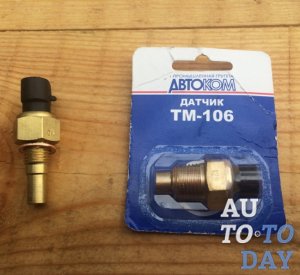

температурный датчик

Вывод

Итак, температурный датчик жидкости охлаждения — это один из важных элементов в конструкции авто. При его неправильной работе или полном отказе, работа ДВС ощущается сразу. Отклонения в работе, что называется, на лицо.

Датчик представляет собой терморезистор. Данные об изменении температуры за бортом он передает в ЭБУ через изменения сопротивления.



Видео

В этом видео рассказывается, как правильно произвести замену датчика.

Проверка датчика своими руками в домашних условиях.

Не работает датчик температуры ВАЗ.



Автор публикации

15 Комментарии: 23Публикации: 322Регистрация: 04-03-2016

🥇 Работа датчика охлаждения | Территория авто

Датчик температуры охлаждающей жидкости двигателя (ДТОЖ) представляет собой датчик температуры в двигателе автомобиля, который по определяет и измеряет температуру двигателя. Информация, полученная от датчика температуры охлаждающей жидкости, затем используется для регулирования температуры двигателя автомобиля.

Содержание статьи

Принцип работы датчика таков. Датчик температуры охлаждающей жидкости (ДТОЖ), часто располагается рядом с термостатом двигателя транспортного средства таким образом, что он может работать на оптимальном уровне. Наконечник датчика температуры охлаждающей жидкости обычно расположен вблизи охлаждающей жидкости двигателя.

Этот датчик температуры работает путем измерения температуры, которую испускает термостат или охлаждающая жидкость. Температура, которую считывает датчик, затем отправляется на бортовой компьютер или систему управления двигателем в качестве сигнала. Затем система управления двигателем использует информацию, полученную от датчика температуры охлаждающей жидкости, для работы или регулировки некоторых функций двигателя, чтобы он работал на своем оптимальном уровне.

Помимо регулирования температуры двигателя путем включения и выключения охлаждающего вентилятора, информация, полученная от датчика температуры, также используется для определения того, нуждается ли двигатель в более богатой топливной смеси, чтобы игнорировать сигнал обратной связи по обогащению / обеднению датчика кислорода, чтобы открыть рециркуляцию отработавших газов или ограничить продвижение искры во время выброса.

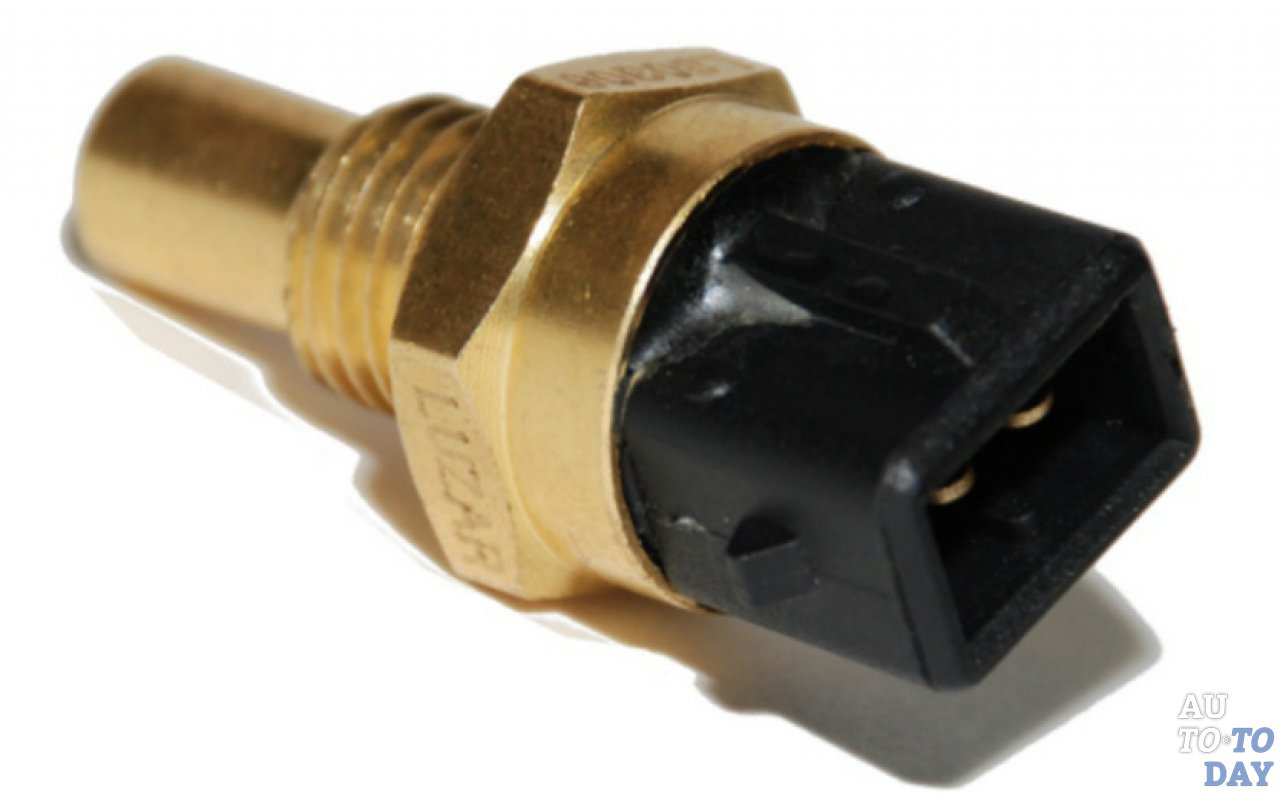

датчик температуры охлаждающей жидкости

Проверка датчика температуры охлаждающей жидкости

Обычный тест проводится для того, чтобы проверить, работает ли температура охлаждающей жидкости точно. Для диагностики зажигание выключается, а разъем датчика температуры охлаждающей жидкости отсоединяется. Омметр (электрический прибор для измерения электрического сопротивления) подключен к клемме датчика.

Датчик также может быть полностью снят с двигателя и погружен вместе с термометром в наполненный водой контейнер. При нагреве воды в контейнере датчик будет демонстрировать особое сопротивление изменению температуры. Рекомендуется заменить датчик, если он не демонстрирует определенного сопротивления изменяющимся температурам.

Другой подход к измерению датчика температуры охлаждающей жидкости состоит в том, чтобы снять крышку радиатора (часть системы охлаждения автомобиля) и вставить термометр в радиатор с последующим запуском двигателя. При работе двигателя охлаждающая жидкость начинает нагреваться, и, как только температура достигает 97 ° C, вентилятор начинает работать. Если вентилятор по-прежнему не включается, датчик требует полной проверки. Для того чтобы проверить датчик:

  • охлаждающая жидкость сливается из двигателя,
  • снимается катушка зажигания,
  • электрический разъем отсоединяется от датчика, а затем датчик погружается вместе с термометром в емкость (подключенную к омметру) для измерения электрического сопротивления этого датчика при различных уровнях температуры (как обсуждалось ранее).

Измерение изменения сопротивления является одним из методов определения специфичности датчика температуры охлаждающей жидкости. Также возможно измерить падение напряжения на клеммах датчика во время работы двигателя.

Что делать, когда датчик температуры не работает

Как и с любым другим компонентом вашего автомобиля, датчик со временем может выйти из строя. Это может вызвать ряд проблем, в том числе перегрев двигателя.

Если вы знаете, где находится датчик двигателя и как он выглядит, вы можете провести визуальный осмотр, чтобы определить, нет ли на нем трещин. Хотя эта визуальная проверка может быть полезной, она не поможет вам диагностировать каждую возможную проблему, поскольку некоторые неисправности датчика могут быть без визуального подтверждения.

Вообще говоря, если ваш датчик не работает, он отправит сигнал на компьютер и загорится индикатор «Check Engine». Если вы видите, что загорелся знак «Проверка двигателя», лучше немедленно связаться с службой технического обслуживания автомобиля.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости может со временем стареть и портиться, поэтому важно знать, как заменить неисправный датчик температуры. Замена CTS часто рекомендуется при восстановлении двигателя и при его повреждении.

Двигатель должен остыть, прежде чем заменить датчик. Охлаждающая жидкость в системе охлаждения должна быть слита перед заменой датчика температуры охлаждающей жидкости. Однако не сливайте радиатор. Достаточно слить только немного охлаждающей жидкости. Откройте клапан, чтобы слить антифриз.

После слива охлаждающей жидкости замените старый датчик новым датчиком температуры охлаждающей жидкости. Важно помнить, чтобы заполнить радиатор охлаждающей жидкостью.

Более детально можете посмотреть в видео:

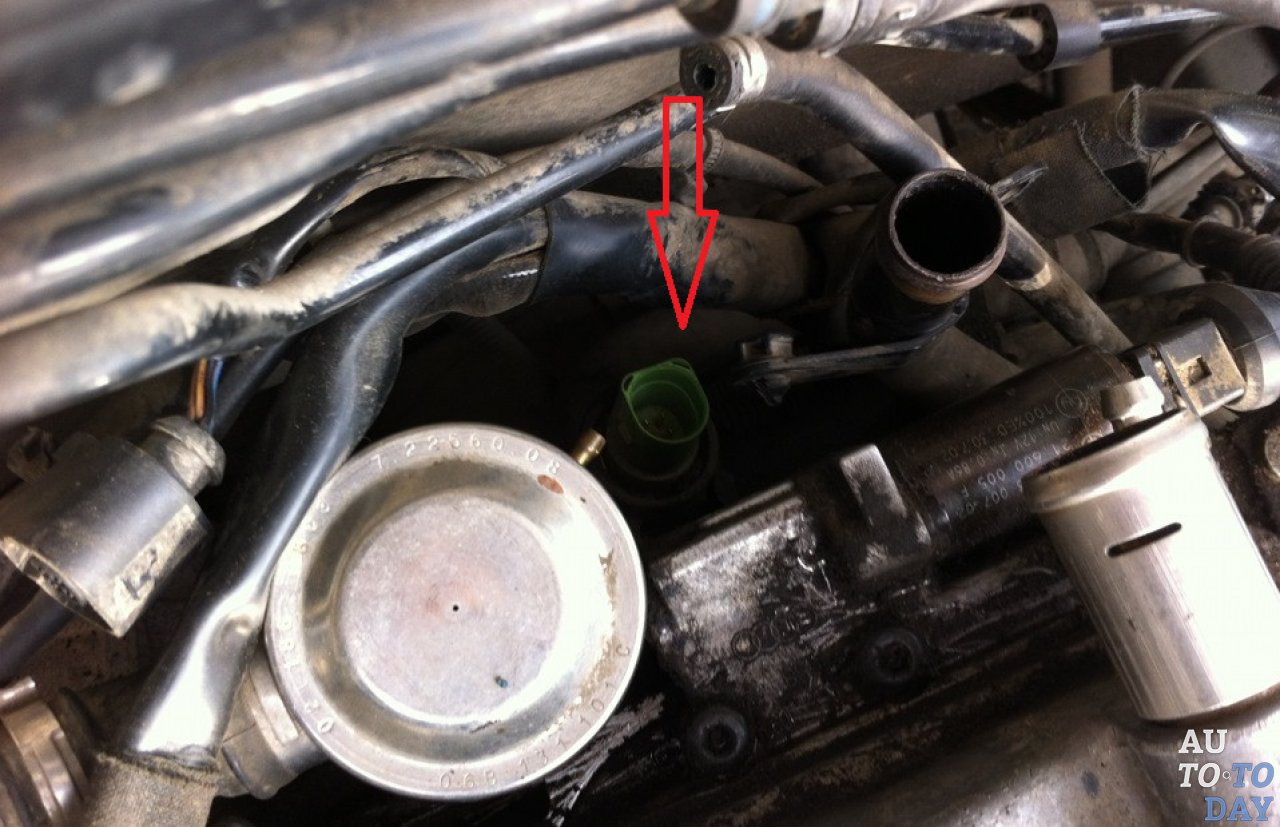

Где находится датчик температуры

Датчик температуры охлаждающей жидкости двигателя расположен в основном в проходе охлаждающей жидкости двигателя с жидкостным охлаждением; обычно рядом с клапаном термостата. Датчик температуры двигателя подключается либо к датчику температуры, либо к индикатору температуры на приборной панели. В современных автомобилях вы заметите, что нет отдельного датчика температуры двигателя. Вместо этого есть крошечный «свет», символизирующий температуру двигателя; который интегрирован с rpm-метром.

После включения зажигания буква «С» также загорается вместе с символом температуры; показывая, что двигатель холодный. Это должно автоматически исчезнуть; после того, как двигатель прогреется до оптимальной температуры (обычно в пределах 2-3 километра от старта движения).

схема подключения датчика температуры

Схема подключения датчика температуры

Признаки неработающего датчика температуры охлаждающей жидкости

Неисправный датчик температуры охлаждающей жидкости может вызвать массу проблем для двигателя, поэтому важно, чтобы датчик всегда был в хорошем состоянии. Как правило, поиск самого датчика поможет определить, является ли деталь неисправной. Однако это будет определять только визуальные повреждения, которые можно увидеть, например, трещину, утечку или коррозию в датчике.

Цифровой вольтметр (DVOM) также может быть использован для внутреннего сопротивления датчика. Показание можно сравнить с обычными характеристиками. Если показания находятся в пределах спецификации, но проблема все еще очевидна, то проблема в проводке.

Один из лучших способов определить, является ли датчик температуры охлаждающей жидкости неисправным или неисправным, состоит в том, чтобы проверить, горит ли контрольная лампа двигателя. Если датчик температуры не работает должным образом, компьютер в двигателе транспортного средства отправит сигнал. Затем эти данные используются для предоставления кода неисправности, который включает лампу проверки двигателя.

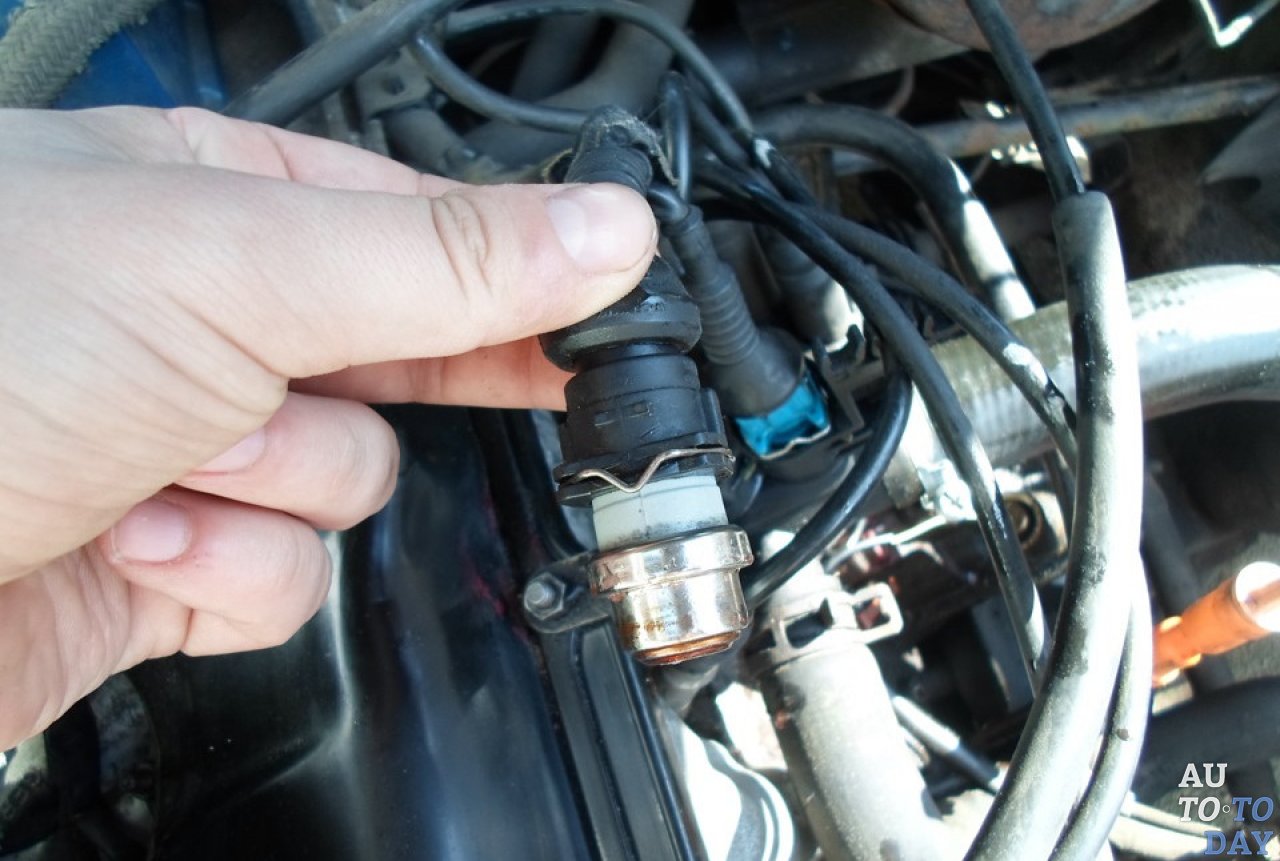

датчик температуры охлаждающей жидкости вытягивается

Замена датчика температуры автомобиля

Датчик в конечном итоге нужно будет заменить полностью через некоторое время. Если двигатель получает какие-либо повреждения, всегда рекомендуется замена датчика, потому что лучше не рисковать эксплуатацией автомобиля с неисправным датчиком, так как это может повлечь еще более дорогой ремонт двигателя. Даже небольшой износ может привести к эрозии датчика с течением времени.

датчик

Датчик температуры охлаждающей жидкости двигателя может работать долго, если его правильно обслуживать. Вот несколько советов, которые помогут вашему двигателю оставаться в хорошем состоянии и избежать проблем, связанных с ДЭХ.

Не используйте водопроводную воду для заправки радиатора

Многие люди совершают эту ошибку, наполняя радиатор обычной водопроводной водой. В водопроводной воде есть элементы ржавчины и других минералов, которые в долгосрочной перспективе могут быть вредны для двигателя, особенно если вода начинает кипеть и испаряться внутри радиатора. Всегда используйте охлаждающую жидкость, так как она обеспечивает надлежащее смазывание и предотвращает образование ржавчины.

Немедленно устранить утечки масла и прокладку

Если в отсеке двигателя есть утечка и масло попадает в блок двигателя, охлаждающая жидкость загрязняется, что приводит к неисправности датчика.

Проверьте на утечки охлаждающей жидкости

Система охлаждения автомобиля не нуждается в постоянной заправке. Однако, если уровень охлаждающей жидкости часто падает, это может привести к утечке, и ее следует устранить немедленно. При недостаточном количестве охлаждающей жидкости в бачке датчик может давать ложные показания компьютеру.

Детально об устройстве датчика в видео:

Больше интересных статтей

Поделиться с друзьями:

Датчик температуры охлаждающей жидкости — работа и замена

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Содержание статьи

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле  ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

Устройство датчика температуры охлаждающей жидкости

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

На ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 датчик находится в выпускном патрубке головки блока цилиндров

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

  • Ключ на 19;
  • Мультиметр;
  • Емкость для слива охлаждающей жидкости;
  • Электрочайник;
  • Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

  1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
  2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

Датчик температуры охлаждающей жидкости (ДТОЖ) – устройство, принцип работы

Датчик температуры охлаждающей жидкости (ДТОЖ) – это важный элемент системы управления двигателем, который контролирует температуру ОЖ в системе охлаждения. Блок управления двигателем получает информацию от ДТОЖ и в соответствии с ней корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

Устройство и принцип работы датчика температуры охлаждающей жидкости

«Прародителем» современного датчика температуры охлаждающей жидкости было термореле, которое устанавливалось на некоторые двигатели (например, в системе распределенного впрыска K-Jetronic). Контакт термореле открыт – идет прогрев двигателя, контакт закрыт – мотор работает в своей нормальной температуре.

В настоящее время основа датчика температуры охлаждающей жидкости – это термистор (резистор, который измеряет сопротивление в зависимости от температуры). Контроль за температурой ОЖ осуществляется непрерывно. Материалом для изготовления термистора служит обычно оксид никеля или кобальта. Особенность этих соединений в том, что при увеличении температуры у них увеличивается количество свободных электронов и, соответственно, уменьшается сопротивление.

Чаще всего термистор, который находится внутри ДТОЖ, имеет отрицательный температурный коэффициент. Максимальное сопротивление датчик имеет при холодном двигателе. На датчик температуры охлаждающей жидкости подается напряжение (5В), и по мере изменения сопротивления оно уменьшается. Блок управления двигателем фиксирует изменения напряжения и в соответствии с ним определяет температуру охлаждающей жидкости.

Схема подключения датчика температуры охлаждающей жидкости Схема подключения датчика температуры охлаждающей жидкости

На некоторых двигателях (например, на моторах Renault) установлен датчик температуры охлаждающей жидкости с положительным температурным коэффициентом. Он устроен так же, однако при увеличении температуры сопротивление на нем не уменьшается, а увеличивается.

Где находится датчик температуры охлаждающей жидкости

Термистор находится внутри защитного теплопроводного корпуса, а на самом корпусе размещена резьба для крепления датчика, а также электрический разъем. Обычно ДТОЖ вкручивается в выпускной патрубок головки блока цилиндров. На некоторых моторах стоит сразу два датчика: один фиксирует температуру на выходе из двигателя, второй – из радиатора.

Где расположен датчик температуры охлаждающей жидкости (ДТОЖ) Где расположен датчик температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости располагается таким образом, чтобы его наконечник имел прямой контакт с охлаждающей жидкостью. Соответственно, если антифриза в системе мало, то и показатели ДТОЖ могут быть неточными.

Признаки неисправности ДТОЖ

Как и любой другой датчик, ДТОЖ может выйти из строя, вызвав сбои в работе мотора. Первые признаки, по которым можно распознать поломку датчика температуры охлаждающей жидкости:

  • проблемы с запуском двигателя в холодную погоду,
  • плохой выхлоп на холодном двигателе,
  • повышенный расход топлива и т.д.

Чаще всего при возникновении подобных симптомов замена датчика температуры охлаждающей жидкости не требуется. Скорее всего, проблема в отошедшем или поврежденном контакте, повреждении проводки или утечке охлаждающей жидкости. Поэтому для начала следует провести визуальный осмотр датчика на предмет повреждений или коррозии.

Проверка датчика температуры охлаждающей жидкости

Если осмотр не дал результатов, необходимо измерить сопротивление и напряжение датчика при различных температурах. После запуска холодного двигателя по мере его прогрева сопротивление должно падать (или повышаться – в случае положительного температурного коэффицента датчика) в соответствии с нормальными показателями.

Проверку датчика температуры охлаждающей жидкости можно выполнить самостоятельно Проверку датчика температуры охлаждающей жидкости можно выполнить самостоятельно

Нормальные показатели сопротивления и напряжения для датчика температуры охлаждающей жидкости с отрицательным температурным коэффициентом

Температура ОЖ (°С)Сопротивление (Ом)Напряжение (В)
4800 — 66004,00 — 4,50
1040003,75-4,00
202200 — 28003,00 — 3,50
3013003,25
401000-12002,50 — 3,00
5010002,5
608002,00-2,50
80270 — 3801,00-1,30
110 0,5
 разрыв цепи5,0 ±0,1
 замыкание на «землю»

Нормальные показатели сопротивления и напряжения для ДТОЖ с положительным температурным коэффициентом

Температура ОЖ (°С)Сопротивление (Ом)Напряжение (В)
254-266
20283-2970,6 — 0,8
80383-3971,0-1,2
 разрыв цепи5,0 ±0,1
 замыкание на «землю»

что это такое, где находится, признаки неисправности, как проверить, замена

ДТОЖ В каждом автомобиле есть датчик температуры охлаждающей жидкости (ДТОЖ), который обеспечивает правильную работу двигателя и не позволяет ему перегреваться. Сегодня мы рассмотрим подробную информацию о ДТОЖ — как он выглядит, где расположен, его основные функции и причины неисправности.

Что это такое, где находится и зачем он нужен в машине

ДТОЖ называют приспособление, которое необходимо для того, чтобы измерить температуру охлаждающей жидкости в двигателе. Все показатели устройства сохраняет блок управления двигателя, и происходит автоматическое регулирование количества поступающего топлива и угла опережения зажигания.

Знаете ли вы? ДТОЖ независимо от марки авто по внешним данным абсолютно одинаковый, поэтому спутать его с какой-либо другой деталью практически невозможно.

У большинства автомобилей показатели ДТОЖ отображаются на приборную панель.

Современные ДТОЖ имеют широкий функционал и очень низкую вероятность поломки. Такие устройства называют также термисторами, они могут очень быстро подстраиваться под температурный режим, меняя данные сопротивляемости. ДТОЖ

Обычно термисторы делают из никеля или кобальта — полупроводников, благодаря чему в процессе повышения температуры в разы растут свободные электроны, и сопротивление максимально уменьшается. Прибор имеет защитную оболочку, которая хорошо проводит тепло, корпус оснащён электро-разъёмом и крепёжной резьбой.

Прибор может оказывать следующее воздействие на двигатель внутреннего сгорания:

  • обогащать тепловоздушную смесь. Если устройством определено, что температура ниже нормы, он регулирует продолжительность воздействия сигналов, чтобы обогатить топливную смесь. Когда температура принимает нужные значения, происходит обеднение горючего, снижается возможность перерасхода топлива и уменьшается количество выхлопа;
  • выставлять зажигание и делать его поздним или ранним. В процессе роста температуры устройство способно отрегулировать угол опережения зажигания, чтобы снизить токсичность выхлопа;
  • оказывать влияние на правильную рециркуляцию газов в процессе прогрева авто;
  • способствует продувке фильтрационной системы, улавливающей топливные испарения;
  • блокирует гидротрансформатор коробки передач в процессе прогрева двигателя;
  • активирует и отключает вентилятор охлаждения двигателя, согласно температурному контроллеру подбирая оптимальную температуру.
ДТОЖ Термистор может иметь:
  • отрицательные показатели температурного коэффициента, когда максимум сопротивления возможен только при холодном моторе;
  • положительные показатели температурного коэффициента, который характеризуется ростом сопротивления, если температура увеличивается.
Место, где установлен датчик в вашем авто, может отличаться и зависть от марки. Чаще всего это верхняя часть радиатора, головка блока цилиндров или корпусная часть термостата.

Важно! Где бы ни устанавливался датчик, рядом с ним фиксируют шланг отвода, который является проводником охлаждающего агента в радиатор.

Принцип работы

В зависимости от вида датчика он отличается принципом работы. ДТОЖ ДТОЖ бывают:

  1. Магнитными — представлены в виде якоря, на который надеты катушки. Якорь всегда со стрелкой, которая прослеживается из салона машины. Одна катушка подключена к бортовой сети авто, а другая — к кабелю, который способен к изменению сопротивления, если изменяется температура мотора. Когда по катушкам проходит электричество, создаётся магнитное поле, способное контролировать положение якоря, а процент его отклонения зависит от значения тока.
  2. Биметаллическими — работают по принципу расширения элементов при нагреве. Прибор имеет стержень, который изменяет свой размер от роста или снижения температуры. В процессе вращения катушек стрелка, прослеживаемая из салона машины, показывает определённое значение в зависимости от величины тока.
  3. Капиллярными — уже неактуальный тип прибора, считается устаревшим, но присутствует на некоторых машинах старого автопрома. Имеет напрямую подключённую к устройству стрелку. Датчик представляет собой ёмкость, имеющую пониженную температуру кипения. К ёмкости присоединена стрелка и стальная трубка. Когда двигатель прогревается, происходит кипение жидкости и его испарение, что способствует повышению давления в колбе. С повышением давления происходит распрямление трубки и перемещение стрелки на панели в салоне авто.

Знаете ли вы? Современные автомобили премиум-класса имеют сразу 2 ДТОЖ, каждый из которых выполняет определённые функции.

Признаки неисправности

ДТОЖ, хоть и очень редко, но всё же может выходить из строя, поэтому вам необходимо знать главные отличия неисправного прибора, чтобы вовремя среагировать. ДТОЖ Среди главных признаков выделяют наличие:

  • перегретого двигателя;
  • детонации мотора;
  • работы авто «на холостых»;
  • трудного старта двигателя, даже при прогретом агрегате;
  • большого расхода топлива, ранее не характерного автомобилю;
  • неработающего температурного датчика.

Как проверить

Чтобы самостоятельно определить неисправность устройства, необходимо его проверить: для этого изначально рекомендуется произвести отключение питания авто, сняв с аккумулятора разъёмы. Далее нужно слить до последней капли охлаждающую жидкость.

Датчик отсоединяют от автомобиля, снимая все подключённые к нему провода — обычно это только одна колодка. Затем откручивают крепление и вынимают ДТОЖ. Выводы, предназначенные для крепления ДТОЖ к автомобилю, необходимо подключить к омметру для проверки устройства. ДТОЖ Чтобы перейти непосредственно к проверке, необходимо подготовить неглубокую ёмкость с горячей водой, в которой разместить датчик так, чтобы выводы были над поверхностью воды.

Далее необходимо следить за изменениями значений сопротивляемости на омметре. В процессе остывания воды происходит снижение сопротивляемости, что указывает на исправность агрегата — если ДТОЖ не исправен, то показания на омметре не меняются.

Чтобы окончательно убедиться в неисправности агрегата, рекомендуют сравнить показатели омметра, полученные вами в ходе проверки, с показателями таблицы, которая составлена специалистами.

Как проверить ДТОЖ: видео [/video]

Замена датчика

Если была обнаружена неисправность ДТОЖ, его необходимо немедленно заменить на новый.

Рассмотрим подробнее, как это сделать:

  1. Изначально необходимо, чтобы двигатель и вся система полностью остыла — только в этом случае можно приступать к работе.
  2. Далее необходимо слить антифриз, чтобы добраться до ДТОЖ.
  3. После обнаружения устройства его отсоединяют от проводов.
  4. Используя гаечный ключ на 19, откручивают сам датчик.
  5. Резьба нового исправного датчика перед установкой обрабатывается герметиком.
  6. На место старого датчика прикручивается новый.
  7. Подсоединяется вся проводка.
  8. В систему заливается охлаждающая жидкость.
  9. Запускают двигатель, чтобы убедиться в герметичности датчика (жидкость не должна протекать).

Важно! Некоторые автомобили не требуют полного слития антифриза перед заменой ДТОЖ.

Замена датчика температуры охлаждающей жидкости: видео

Таким образом, ДТОЖ является неотъемлемым элементом хорошей и безопасной работы двигателя, поэтому необходимо следить, чтобы он всегда был исправен и выполнял свои функции. Чтобы поменять или проверить ДТОЖ в автомобиле, необходимо следовать рекомендациям, которые подробно описаны в нашей статье.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
