Регулировка троса ручного тормоза на ВАЗ 2114-2115

Так как задние барабаны и колодки имеют свойство изнашиваться, то со временем эффективность ручного тормоза снижается и приходится его натягивать все сильнее и сильнее. В конечном счете даже при максимально натянутом рычаге, задние колеса не блокируются до необходимого момента, и нужно прибегнуть к регулировке механизма.

Для выполнения этой работы на ВАЗ 2114-2115 понадобится всего лишь два ключа на 13, один можно обычный, а второй удобно использовать трещоточный, так как места для проворачивания гайки довольно мало.

Итак, эту работу удобнее всего выполнять  на яме, либо же при сильно поднятой задней части автомобиля домкратом. Первым делом необходимо найти сам механизм регулировки. Он располагается под днищем машины ближе к ее задней части:

Теперь удерживая одну гайку ключом, вторую необходимо закручивать до тех пор, пока эффективность ручника не станет нормальной. Затем затянуть контргайку до упора. Конечно, придется несколько раз повторить операцию, но сложного в этом ничего нет.

Нужно добиться такого результата, чтобы при 4 щелчках, задние колеса блокировались и удерживали машину на достаточно высоком уклоне. Некоторые владельцы проверяют в действии на ходу, поднимая рычаг, и смотрят, чтобы колеса полностью блокировались.

Обратите внимание, что перетягивать трос не стоит, так как колодки могут слишком близко подойти к барабанам, что может привести к чрезмерному износу как самих барабанов, так и колодок, а также нагреванию тормозных механизмов, повышенному расходу топлива и другим негативным последствиям.

Видео инструкция по регулировке троса ручника на ВАЗ 2114-2115

Приведенное видео наглядно показывает весь процесс работы и было снято для данной статьи и встроено из моего канала YouTube.



Если остались какие-то вопросы, то на канале можете задавать вопросы и в комментариях я постараюсь на них ответить.

Удачного ремонта.

Регулировка стояночного тормоза. Как подтянуть трос ручника. Почему не держит ручник, плохо держит ручной тормоз

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

1. Металлической щеткой очистите резьбу регулировочной тяги.
2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

• автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
• действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

• по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
• по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Владельцам ВАЗ

На автомобилях ВАЗ переднеприводной компоновки ручник может плохо держать, даже если вовремя подтягивать трос. Случается это из-за конструкции наконечника троса, ограничивающего амплитуду движения рычага ручного привода колодок. При затягивании ручника возвратная пружинка слишком рано упирается в ограничитель. Чтобы решить эту проблему, владельцы спиливают несколько витков возвратной пружины. При этом следует быть очень аккуратным, чтобы не повредить сам трос ручника, а также следить за тем, чтобы убранные отрезки были с обеих сторон равной длины.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

• Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
• Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
• Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Как подтянуть ручник — Лада Приора

Устройство ручного тормоза на Приоре ничем не отличается от предыдущих автомобилей ВАЗ с передним приводом. Именно поэтому и процедура натяжения троса будет одинаковой.

Когда необходимо подтягивать ручник на Приоре?

Если вы стали замечать, что даже при максимально поднятом рычаге эффективность торможения низкая, скорее всего это говорит о том, что задние колодки не раздвигаются до необходимого предела, тем самым не блокируют как надо барабаны.

Стоит отметить, что нормальной считается ход рычага от 2 до 4 щелчков. Если в таком положении ручной тормоз не способен удерживать автомобиль на уклоне, то необходимо подтянуть тросы ручника. Обычно, это происходит после 20-30 тыс. км пробега после покупки.

Как подтянуть ручник на Приоре своими руками

Для того, чтобы отрегулировать натяжение тросов ручного тормоза, понадобится следующий инструмент:

• головка на 13 мм, желательно глубокая
• ключ на 13
• трещоточная рукоятка
• смазка проникающая

1. Для начала необходимо загнать автомобиль на яму, чтобы выполнять данное обслуживание Приоры более удобно. Если такой возможности нет, то можно поднять заднюю часть машины домкратом.

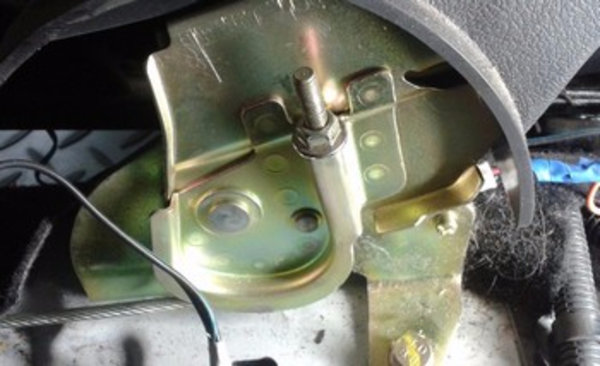

2. На Приорах механизм регулировки троса ручника находится под специальных металлическим экраном, который предварительно необходимо открутить и снять. Для этого дополнительно понадобится ключ на 10.
3. Наносим проникающую смазку на шток рычага, чтобы в процессе ослабления или натяжения испытывать меньше проблем.
4. При помощи двух ключей на 13, а лучше всего  глубокой головки, трещотки и карданчика — производим натяжение тросов следующим образом. Если необходимо подтянуть ручник, то крутим гайку штока по часовой стрелке, если ослабить — против часовой, соответственно.
5. Так как на штоке есть контргайка, ее необходимо предварительно ослабить.
6. После того, как сделано несколько оборотов, можно проверить, какой рабочий ход у рычага. Если он составляет от 2 до 4 щелчков, и при этом колеса задние блокируются достаточно, то процедуру натяжения можно считать законченно.
7. Подтягиваем контргайку и ставим на место защитный тепловой экран.

Чтобы понять всю суть представленной выше информации, лучше ознакомиться с данной инструкцией в видео отчете.

Видео — как подтянуть ручник на Приоре

Обзор был записан на Примере автомобиля ВАЗ десятого семейства, но конструкция этого механизма от Приоры ничем не отличается.

Если даже после просмотра этого видео ролика остались какие-либо вопросы, можете задавать их ниже в комментариях, постараемся решить проблему коллективно!

Как подтянуть ручной тормоз ВАЗ 2113, 2114, 2115: схема, порядок действий

01.08.2012

Натяжение ручника

Ручной тормоз или в простонародии «ручник» –  представляет собой «постоянный тормоз» и используется во время парковки автомобиля, стоянке на склоне, так же используется мастерами для выполнения сложных трюков. Стояночный тормоз блокирует какое либо самопроизвольное движение автомобиля.

Ручной тормоз активируется с помощью рычага ручного тормоза, который установлен на торпеде вместе с коробкой передач.

Ручной тормоз – важная и незаменимая вещь, но всё же не все водители им пользуются. Дело в том, что автомобиль можно поставить на передачу, и тогда он никуда не укатится. Но если склон очень крутой, то тут коробка уже не в силах помочь, да и в целом, многие начинающие водители не представляют нормальную езду без ручника.

Схема ручного тормоза (фото ручного тормоза)

Схема ручного тормоза

Устройство ручного тормоза:

1. Рычаг привода.
2. Тяга собачки рычага.
3. Пружина тяги.
4. Кнопка рычага.
5. Ось переднего троса.
6. Болт М6х14.
7. Шайба 6 пружинная.
8. Тяга привода.
9. Шайба 6 стопорная.
10. Чехол защитный.
11. Уравнитель троса.
12. Шайба 8.
13. Гайка М8.
14. Гайка М8 низкая.
15. Ось рычага.
16. Шайба 10.
17. Шплинт 2х20.
18. Рычаг правый.
19. Рычаг левый.
20. Планка разжимная правая.
21. Планка разжимная левая.
22. Гайка М6.
23. Шайба 6 стопорная.
24. Скоба троса.

Если  ручник не держит, значит его нужно подтянуть. Процесс регулировки ручного тормоза – не очень сложный, но требует некоторой оснастки и подходящих условий.

Итак, прежде чем узнать, как отрегулировать ручной тормоз,  следует знать следующее: рабочий ход стояночного тормоза должен составлять 2-4 щелчка, но и не исключается  ход ручника в 8 щелчков – здесь уже нужно отрегулировать ход стояночного тормоза.

Как натянуть ручник

1. Ставим машину на эстакаду или смотровую яму. ( можно также поставить заднюю часть автомобиля на бордюр или воспользоваться домкратом).
2. Ставим авто на 1-ю передачу.
3. Ставим авто на ручник и считаем количество щелчков. Если щелчков меньше 2-х, то нужно удлинить привод, если больше 6-и – соответственно уменьшить.
4. Опускаем ручник до конца.
5. Берём 2 ключа на «13».
6. Залезаем под автомобиль.
7. Снимаем резиновые держатели глушителя и коллектора для удобства.
8. Находим уравнитель тросов ( под номером 11 на схеме).
9. Одним ключом откручиваем затяжку контр гайки, другим фиксируем гайку от проворачивания.
10. Регулируем ход рычага: при наворачивании – ход уменьшается, при отворачивании увеличивается. ( незабываем, что ход рычага должен быть от 2 до 6 щелчков).
11. Вывешиваем на домкрате задние колёса автомобиля и проверяем вращение колёс.Тормозные колодки не должны мешать вращению колес, а при поднятии ручника – колёса должны намертво остановиться.
12. Закручиваем гайку контр гайкой.

Подтягивать ручник вам придётся довольно таки часто в связи с конструкцией ручного тормоза. так же вам придётся регулировать ручной тормоз при замене тросика, ремонте ручника, замене тормозных колодок (Как заменить задние тормозные колодки?) и замене заднего тормозного цилиндра.

Следует отметить, что стояночный тормоз должен держать на подъёме с уклоном не менее 23%.

Проверка и регулировка тормозов задних колес и ручного тормоза

Хорошие скоростные качества автомобилей ВАЗ потребовали от конструкторов эффективного решения тормозной системы, которая бы обеспечивала быстрое гашение скорости и надежную устойчивость автомобиля на дороге в момент торможения.

Достаточно вспомнить, что автомобили ВАЗ, полная масса которых составляет 1345 кг, имеют возможность развивать максимальную скорость 140 — 150 км/ч.

Система тормозов, установленная на автомобилях, позволяет при движении автомобиля с полной нагрузкой на горизонтальном участке асфальтированной дороги обеспечить следующие величины путей торможения до полной остановки: при скорости движения 30 км/ч — 6 м, при скорости движения 80 км/ч — 35 м.

Чем же достигаются такие высокие показатели?

Одним из основных параметров эффективности тормозов принято считать отношение полной массы автомобиля к суммарной площади накладок всех тормозов, естественно, конструкторы изыскивают пути снижения величины приведенного выше отношения, а этого можно добиться либо за счет снижения массы автомобиля, либо за счет увеличения суммарной площади накладок.

На автомобилях ВАЗ 2101-2107 система тормозов состоит из дисковых колодочных тормозов, установленных на передних колесах, и барабанных колодочных тормозов на задних колесах. Суммарная площадь накладок всех четырех колес составляет 603 см², таким образом, нагрузка на 1 см² площади накладок составляет 1,5 — 2,0 кгс.

Необходимо отметить, что приведенные величины удельного давления значительно меньше аналогичных показателей многих автомобилей подобного класса. Незначительные удельные нагрузки при условии разумного и грамотного использования тормозов в эксплуатации исключают интенсивный износ накладок и обеспечивают надежность действий тормозов.

Для обеспечения высокой эффективности тормозов и гарантии их безотказности следует в обязательном порядке через каждые 5 тыс. км проверять и при необходимости регулировать тормоза.

Регулировка тормозов

Чтобы правильно выполнить операции по регулировке тормозов задних колес и ручного тормоза, можете воспользоваться следующими рекомендациями:

• подготовьте необходимый для этого случая инструмент: ключ рожковый 13 мм., пассатижи, ключ комбинированный для крепления колес, ключ накидной 17 мм. и щуп 0,1-0,15 мм.
• установите автомобиль на эстакаду или смотровую канаву
• снимите колпаки задних колес и ослабьте болты крепления колес
• вывесите заднюю часть автомобиля и установите подставки
• выверните болты крепления колес и снимите колеса.

Следует напомнить, что выполнение описываемой операции достаточно неудобно, так как требуется помощник, который во время проверки тормозов должен находиться в автомобиле и выполнять ваши несложные команды.

В случае если такой помощник найден, он по вашей команде должен нажать на педаль тормоза, а вы в это время, вращая барабан, определяете, соприкасаются ли колодки с зеркалом барабана.

В случае если требуется регулировка необходимо:

• удерживая колодки прижатыми, поворачивайте гайку регулировочных эксцентриков 1 и 2 до их соприкосновения с колодками
• отпустив педаль тормоза, поверните гайки в обратную сторону примерно на 10° так, чтобы зазор между колодками и зеркалом барабана был 0,10 — 0,15 мм.
• щупом проверьте установленный зазор
• для большей уверенности резко 3 — 4 раза нажмите на педаль тормоза и вновь проверьте зазор. При необходимости регулировку следует повторить
• установите колеса, заверните болты крепления их и проверьте легкость вращения. Колеса должны вращаться совершенно свободно.

Схема регулировки зазора между колодками тормозов и тормозным барабаном

Бывают случаи, когда требуемый зазор между колодками и барабаном установить не удается. Это служит симптомом чрезмерного износа тормозных колодок, которые следует заменить на новые.

Замену накладок производят, естественно, при снятых барабанах. Снять тормозной барабан даже в условиях станции технического обслуживания — достаточно трудоемкая операция.

Дело в том что в процессе эксплуатации в результате электрохимической коррозии, барабан, отлитый из алюминиевого сплава, как бы «приваривается» к буртику фланца полуоси, изготовленной из стали. Известны многочисленные рекомендации и советы, как быстрее снять барабан.

Следует напомнить, что применение различного вида съемников не дает желаемого результата, более того, съемник чаще всего ломает буртик барабана.

Проще всего для снятия барабана использовать два крепежных болта 1, которые вворачивают в технологические отверстия 2 до отделения барабана. Однако, как показала практика, такой способ эффективен в случае, когда автомобиль «молодой», т. е. пробег его составляет 3 — 5 тыс. км.

Тормозной барабан

Если указанным способом снять барабан не удается, в качестве крайней меры можно предпринять следующее:

• вывернуть направляющие штифты из барабана
• смазать посадочное место барабана на полуоси моторным маслом, запустить двигатель и нажать на педаль тормоза
• включить первую передачу.

С помощью описанных манипуляций практически всегда удается освободить барабан, так как удерживаемый колодками он стоит на месте, а полуось вращается.

Вращаясь, полуось издает очень неприятный пищащий звук, однако по истечении 10 — 15 с двигатель можно выключить, отпустить педаль тормоза и снять барабан.

Замена задних колодок

Разборка тормоза и замена колодок выполняются в такой последовательности:

• отсоединить конец троса 10 от рычага 3 ручного привода колодок и снять рычаг
• отсоединить верхнюю 5 и нижнюю 9 стяжные пружины
• повернуть чашки 1 опорных стоек и снять их вместе со стойками, пружинами и нижними чашками
• снять колодки 2, выведя их из пазов поршней цилиндра  4

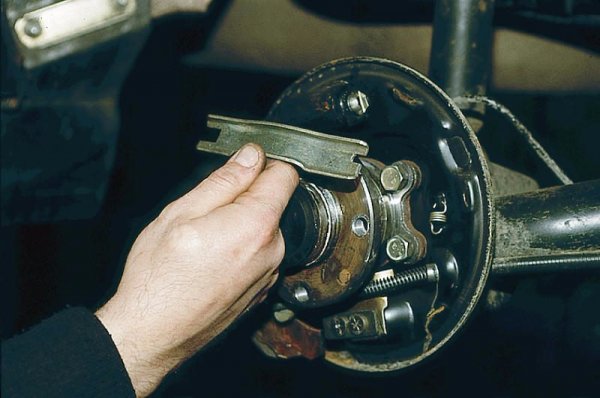

• снять распорную планку 6.

Тормозной механизм заднего колеса

Устанавливать новые колодки необходимо в обратной последовательности за исключением того, что при установке колодки необходимо предварительно установить ось рычага привода колодок, а распорную планку 6 колодок установить после монтажа опорных стоек.

Установив новые колодки, не забудьте отрегулировать зазоры с помощью эксцентриков 7.

Проверка ручного тормоза

Чтобы проверить состояние, вернее работоспособность ручного тормоза, следует установить автомобиль на небольшой уклон и, если затянутый на 3 — 4 щелчка рычагом ручной тормоз удерживает автомобиль на уклоне, можно считать, что все в полном порядке.

В случае когда ход рычага ручного тормоза большой, его необходимо отрегулировать с помощью натяжного устройства, для чего следует выполнить такие операции:

• перевести рычаг управления ручным тормозом в крайнее нижнее положение
• вытянуть рычаг вверх на два щелчка (на два зубца сектора)
• из смотровой канавы или из-под эстакады ключом 13 мм. и пассатижами отпустить контргайку 3, вращением регулировочной гайки 2 натянуть трос 1, затем снова затянуть контргайку.

Регулировка ручного тормоза

После окончания операции проверьте в действии, правильно ли была выполнена регулировка.

Ручной тормоз калина универсал

Как подтянуть ручник на Калине? Список действий

Регулировка троса ручника на калине

Добро пожаловать! Трос ручного тормоза — проходит время и он по не многу всё вытягивается и вытягивается и наступает момент когда он уже просто не может натягивать задние тормозные колодки так как он сильно вытянулся и он просто не может уже не за что тянуть, разберём по порядку всё чтобы вам было яснее!

В общём данный трос кто не знает, идёт от стояночного тормоза (Под днищем проходит) и до задних тормозных колодок, к данным колодкам сам трос прикреплён и тем самым когда вы поднимаете вверх ручник то и задние колодки тоже начинают двигаться, а именно они соприкасаются со стенками тормозного барабана и в связи с этим между колодками и барабаном происходит трение (Колодки намертво прижимаются к барабану не давая ему сдвинутся с места) и из-за этого трения задние колёса стоят и никуда не двигаются, но когда трос ослабевает или слишком сильно вытягивается то он уже не может на столько же сильно притянуть тормозные колодки к барабану и в связи с этим трение осуществляется с меньшей силой и тем самым ручной тормоз с каждым разом всё хуже и хуже держит машину.

Примечание! Для того чтобы отрегулировать трос стояночного тормоза, запаситесь инструментами которыми вы и будете осуществлять регулировку, а именно: Воротком с накидной головкой, а так же рекомендуем вам взять с собой удлинитель на который тоже можно будет одеть накидную головку, кроме этого запаситесь так же основным набором гаечных ключей и смазкой наподобие WD-40, чтобы все закисшие и заржавевшие болты вывернулись лучше и не обломились при этом!

• Регулировка ручника
• Дополнительный-видео-ролик

Где находится трос стояночного тормоза? Всего тросиков в Калине два и проходят они под днищем автомобиля, вот к примеру если брать классические автомобили такие как ВАЗ 2106, ВАЗ 2107 и т.д., то на них ставилось тоже два троса, но задний трос был единым целом и шёл сразу на два задних колеса, а в Калине немного по другому, здесь троса два и каждый из них ведёт на отдельное заднее колесо автомобиля (Тросs на схеме ниже, указан для наглядности красной стрелкой), а совмещаются оба этих троса за счёт уравнительной планки которая указана синей стрелкой, вот кстати данную планку вам и нужно будет регулировать и тем самым вы настроите свой стояночный тормоз, но об этом чуть ниже в статье, а сейчас пойдём по сценарию дальше.

Когда нужно регулировать трос стояночного тормоза? Его нужно регулировать когда если он слишком сильно вытянулся (По сути если трос будет качественный, то и вытягиваться он будет гораздо дольше и гораздо на меньшую длину), а так же он подлежит регулировки если у вас стёрлись задние колодки (Задние колодки как и любые другие механизмы тормозной системы стираются и изнашиваются, как мы уже говорили ранее за счёт этих колодок только и создаётся трение которое удерживает автомобиль, но чем больше колодки стираются чем хуже становится это трение и в связи с этим ручной тормоз начинает очень плохо держать автомобиль на одном месте).

Примечание! Если вы хотите более подробнее узнать о том как можно проверить на работоспособность трос ручника, тогда прочтите интересную статью в которой мы это всё подробно описали, а называется она: «Проверка стояночного тормоза на всех автомобилях»!

Кой что ещё вам нужно знать, вы когда ни будь обращали своё внимание на то сколько щелчков делает ручной тормоз когда вы его поднимаете? Так вот если трос будет натянут то ручной тормоз обязательно должен будет выполнять в районе 2-4 щелчков, а в повседневной езде когда трос уже немного вытянулся, то стояночный тормоз может выполнять около 2-8 щелчков но не более, если более тогда срочно регулируйте трос на автомобиле так как ручник держать в неподвижном состоянии автомобиль уже не будет.

Как отрегулировать трос стояночного тормоза на ВАЗ 1117-ВАЗ 1119?

1) Многие люди боятся лезть в свой автомобиль, хотя ничего в этом плохо нет главное не применять при работе слишком грубую силу, но сейчас не об этом, вернёмся по ближе к теме. Во-первых вам нужно будет загнать автомобиль на смотровую яму и уже от туда открутить четыре гайки (Пронумерованы они на фото ниже) которые крепят металлический кожух и после чего вам нужно будет подвинуть этот кожух в переднюю часть автомобиля.

Примечание! Данный кожух предохраняет механизм ручника от попадания на него соли и частичек воды которые его могут быстро деформировать и привести в негодность, а находится он как вы уже заметили в передней части автомобиля чуть выше глушителя практически рядом с двигателем!

2) Когда гайки будут откручены, как было уже сказано ранее вам нужно будет взять руками этот кожух и подвинуть его в переднюю часть автомобиля (Двигать нужно до того, пока вы не увидите механизм стояночного тормоза, который для наглядности изображён на маленьком фото ниже), но чтобы увидеть полностью этот механизм ручного тормоза, рекомендуем вам снять глушитель с боковой подушки как показано на большом фото ниже, просто если вы этого не сделаете то отодвигать металлический кожух будет намного тяжелее.

Примечание! Будьте аккуратный с глушителем не обожгитесь об него, особенно если ваш двигатель прогрет до высокой или просто находится в рабочей своей температуре!

3) И в завершение когда все будут сделано и вы будете иметь полный доступ ко всему механизму, тогда возьмите в руки гаечный ключ или что вам будет более удобней и с его помощью сперва расконтрите две гайки (Расконтривание гаек, это когда одну крутишь к примеру по часовой стрелки а другу против, в общём в две разные стороны в связи с этим они выходят из зацепления и могут дальше крутиться, просто если гайки будут законтрены то одну из них вы уже вряд ли отвернёте без их расконтривания), а после этого вам нужно будет вращать регулировочную гайку (Указана красной стрелкой) в какую вам нужно сторону, то есть если вам надо подтянуть ручник тогда закручивайте гайку чтобы она двигала ту самую уравнительную планку о которой говорилось выше (Указана синей стрелкой), а если вам вдруг понадобится ослабить ручник (К примеру перетянули), тогда вам нужно будет уже открутить регулировочную гайку.

Примечание! Когда всё будет сделано и вы добьётесь тех самых 2-4 щелчков, тогда завершите свою работу и обязательно законтрите обе гайки вместе, но для законтривания регулировочную гайку уже трогать не нужно, то есть просто с помощью гаечного ключа докрутите до регулировочной гайки контр гайку которая указана зелёной стрелкой на фото выше и после чего законтрите их так, чтобы во время езды регулировочная гайка не отвернулась!

Дополнительный видео-ролик: Более подробней о том как можно будет отрегулировать механизм стояночного тормоза, смотрите в видео-ролике который размещён чуть ниже:

Ручник – это один из компонентов тормозной системы автомобиля. Стояночный тормоз предотвращает самопроизвольное движение при парковке транспортного средства. Регулярное обслуживание и регулировка ручника помогают избежать неприятностей при стоянке на подъёме или спуске. Отрегулированный стояночный тормоз должен обеспечить удержание автомобиля на уклоне в 25 градусов.

В Ладе Калина установлен тормозной привод ручника в виде двух тросов. Усилие от рычага стояночного тормоза через тягу передаётся по двум тросам на задние барабанные колодки. При затяжке ручника в верхнее положение колодки разжимаются и фиксируют тормозной барабан. В этом положение колесо не прокручивается.

Возможные причины неполадок ручника

Существует несколько причин неправильной работы ручника на Ладе Калина. Ниже приведены основные:

1. Езда с затянутым рычагом стояночного тормоза. Достаточно совершить одну поездку. Тормозные колодки в таком режиме изнашиваются быстрее. После «поездки на ручнике» придётся подтягивать и регулировать стояночный тормоз.
2. Закусывание тросиков. В автомобиле они проходят по днищу кузова. Тросы ручника эксплуатируются в экстремальных условиях. На них действуют грязь, влага, перепад температуры.
3. Неисправность храпового механизма или закусывание рычага стояночного тормоза.

Диагностика ручного тормоза

Для диагностики стояночного тормоза своими силами воспользуйтесь смотровой ямой. На автомобильных форумах советуют разрабатывать трос при загрязнении и закусывании, но такая мера неэффективная. Не экономьте и меняйте, ваша безопасность важнее.

В некоторых европейских странах есть штраф для водителей, управляющих транспортным средством с неисправным ручным тормозом. У нас такого пока нет.

При затягивании рычага слышны щелчки. При отрегулированном ручнике их должно быть от двух до четырёх. В таком положении колёса не должны прокручиваться. Если щелчков меньше или больше, приступайте к регулировке ручника или замене тяги и приводов.

Устраняем неисправность стояночного тормоза

Большинство причин неисправностей ручника устраняются регулировкой длины привода и заменой барабанных тормозных колодок.

Если ручник блокирует колёса после второго щелчка, то удлиняем трос. Если после 5–6, то укорачиваем. Такую работу под силу выполнить самостоятельно. Регулировку легче сделать на эстакаде или смотровой яме. Необходимые инструменты: рожковый и накидной ключи на 13, вороток с удлинителем, головки на 10 и 13, средство для устранения ржавчины типа WD-40.

Регулировка ручника на Лада Калина

1. Опустить рычаг ручника вниз.
2. Снять глушитель с резиновых подушек.
3. Обработать резьбовые соединения WD-40.
4. Окрутить защитный экран на днище кузова с помощью головки на 10. Он крепится четырьмя болтами (см. фото).

Защитный экран крепится 4 болтами. Откручивать головкой на 10

Тяга, уравнитель и два тормозных троса

Ключом на 13 откручиваем контргайку на тяге стояночного тормоза

Видео по процедуре регулировки ручника на Калине

Если при укорачивании привода не хватает резьбы, то следует заменить тормозные тросы.

Порядок замены тормозных тросов

Для удобства загоните автомобиль на смотровую яму или эстакаду. Замену проводите с напарником: в одиночку закрепить новый привод сложно. Перед установкой новых тросов их обильно смазывают, такая процедура продлит срок службы и предотвратит закусывание троса. Меняйте лучше сразу два, даже если один ещё цел.

1. Выполнить пункты с 1 по 5 регулировки ручника (см. выше).
2. Открутить уравнитель и освободить левый и правый тросы.
3. Подвесить заднее левое или правое колесо. Снять колесо.
4. Снять тормозной барабан. Он крепится двумя направляющими.
5. Отогнуть зажимы на балке и дне кузова и освободить трос.
6. Отсоединить трос от тормозного механизма.
7. Установить новый трос.
8. Установить тормозной барабан и прикрутить колесо.
9. Повторить пп. 3–8 для второго заднего колеса.

После замены левого и правого привода стояночного тормоза проведите регулировку. Как это сделать, подробно описано выше. При замене задних тормозных колодок также выполните регулировку.

Проверку ручника рекомендуем проводить регулярно. В случае неисправности не поленитесь устранить дефекты. Не надо откладывать ремонт стояночного тормоза – это ваша безопасность, в том числе и в материальном плане. Вы же не хотите однажды утром, опаздывая на работу, обнаружить свою любимицу в бетонном ограждении парковки, правда?

Ручной тормоз — элемент тормозной системы, удерживающий машину в неподвижном состоянии. Не каждый водитель пользуется ручником, но если он выйдет из строя, безопасность на дороге сильно снизится. Вдобавок с неисправным ручным тормозом не получится пройти техосмотр. Сегодня будет рассмотрено, как провести регулировку ручника на «Лада Калина»: подтянуть или ослабить трос.

Как понять, что ручник нуждается в регулировке

Диагностику компонента нужно проводить примерно раз в месяц. Если вы активно пользуетесь автомобилем, проверяйте ручной тормоз каждые 30 000 км пробега. Процесс изучения состояния нетруден, так что можно проводить его и чаще, при малейших признаках неисправности.

Самостоятельную диагностику выполняют двумя способами.

• Поднимите авто на крутой склон и затяните рычаг как можно туже. Машина осталась неподвижной? С ручником всё в порядке. Если она не остановилась, полностью натяните тормоз на себя. Автомобиль продолжает двигаться? Тормоз нужно срочно ремонтировать или настраивать.
• Натяните ручник до отказа и включите первую передачу. Плавно опустите педаль сцепления. Если с это частью машины всё в порядке, двигатель заглохнет. При наличии неисправностей авто будет медленно двигаться.

Так выглядит трос стояночного тормоза. Именно он часто нуждается в регулировке или замене

Причины неполадок

1. Недостаточное натяжение тормозного троса.
2. Выход из строя тормозных накладок (обычно это происходит по причине слишком долгого использования).
3. Возникновение большого зазора между колодками и тормозными барабанами.

В каких случаях работы обязательны

1. После замены элементов тормозной системы — колодок, дисков, троса.
2. После регулировки расположения колодок.
3. После обратной установки изделия для регулировки.
4. В случае чрезмерного увеличения хода тормозного рычага.

Регулировка или замена?

В большинстве случаев от проблем защищает регулировка. К замене надо прибегать, только если вышесказанное не помогает. С рядом неисправностей можно справиться исключительно методом замены ручника или отдельных его частей.

Так, если при использовании стояночного тормоза рычаг затягивается до конца, но это не даёт никакого эффекта — скорей всего, трос порвался. С этим поможет справиться только замена элемента. А вот если рычаг просто не поднимается и машина не фиксируется на своём месте, трос просто заклинил — удастся обойтись без сложностей.

Настройка ручника на «Лада Калина»

Эксплуатация «Лады Калина» требует регулярного натяжения или ослабления троса. Чаще всего приходится прибегать к первому варианту — это связано с износом тормозных колодок. Определить, что вам нужно натяжение, можно по количеству щелчков при постановке на стояночный тормоз. В нормальном состоянии их должно быть от двух до четырёх. Если доносится больше звуков — настало время поработать над тормозом.

Перечень инструментов

• Удлинитель (короткий).
• Два рожковых ключа на 13.
• Трещотка, оснащённая головкой на 10.
• Смазка WD-40.

Порядок действий

Перед началом работ подготовьте место, в котором вы будете их выполнять. Лучший вариант — гараж с ямой или подъёмником. Если его нет, можно использовать домкрат и поднять заднюю часть машины. Элементы, необходимые для регулировки стояночного тормоза, располагаются под защитным кожухом. Он расположен между натяжителем и трубой глушителя. Защиту нужно будет снять.

Эти гайки нужно открутить прежде всего

1. Находим гайки крепления — их 4 штуки (см. фото). Смазываем их с помощью WD-40 и ждём примерно 5 минут. Если не подождать, возникает риск повреждения шпилек.
2. Откручиваем гайки. Удобнее всего делать это с помощью трещотки.
3. Снимаем крючок глушителя с резинки. Делать это нужно с той стороны, что расположена недалеко от передней части авто. Так вы сможете без проблем отодвинуть металлический кожух.
4. Отодвигайте защиту, пока перед вами не возникнет механизм настройки стояночного тормоза.
5. Для подтягивания троса используется ключ на 13. Найдите гайку, расположенную недалеко от пластины, и закрутите её. Также надо отыскать крайнюю гайку и затянуть её, а первую зафиксировать. Нужно ослабить этот элемент системы? Действия те же, только в обратном порядке. Приготовьтесь к трудностям — придётся часто менять положение ключа из-за неудобного расположения элементов.

Отвинчиваем гайки, удерживающие защиту

По завершению процесса проверьте, насколько качественно натянут рычаг. Помните, нужно получить от двух до четырёх щелчков!

Внимание! Возвращая защитный кожух на место, не прилагайте чрезмерных усилий. На «Ладе Калина» его шпильки слабо зафиксированы в корпусе, так что их легко повредить.

Момент по ослаблению ручного тормоза более подробно освещён на видео, принцип работы не меняется.

Видео: Как подтянуть или ослабить ручной тормоз на авто семейства ВАЗ

Есть ли отличия по подтяжке на универсале и хэтчбеке

Вышеописанные действия подходят для любых модификаций «Лада Калина». В зависимости от типа кузова может меняться расположение некоторых элементов, но их нетрудно найти.

Если отрегулировать не получается

Регулировка не поможет при тяжёлых повреждениях троса ручника. Это довольно редкое явление — на старых авто оно происходит чаще, чем на новых. Однако обрыв возможен на любой машине, вне зависимости от срока службы, особенно если тормоза используются слишком активно.

Регулировка также не спасает в следующих случаях:

• если наконечники троса ослабли;
• если его нити сильно растянулись;
• если компонент с трудом двигается в оболочке даже после тщательной смазки.

Помните — от состояния тормозной системы зависит ваша безопасность! Не забывайте регулировать тросы, и вы всегда сможете полноценно контролировать положение машины.

Сборка задних тормозных колодок ВАЗ 2106.Assembling rear brake pads VAZ 2106.

Похожие видео

Описание

Процесс сборки задних тормозных колодок Ваз 2106.Отличие от остальных колодок наличие на них пружин,позволяющих колодкам саморегулироваться.Способ сборки задних колодок не требует специального оборудования и минимальных навыков,что позволит произвести без труда замену задних тормозных колодок в домашних условиях.

Текстовая версия

Здравствуйте подписчики моего канала зрители данного видео как я бы показать вам коротенькое.

Задние колодки

Видео по установке задних тормозных колодок у лидочки сама разводящиеся ваз 2106 струкции такого такого плана мужчин ты стоишь. Поджимаю механизм сама разведение так скажем значительно. Получится не получится снять это одной рукой значит так вставлять сперва!

Одеваем трос точный шкаф потом фиксируем фиксатор бокового перемещения значит делаем крючочек такой из тонкого. Металла лучшие спицу методу танцеват издания лично начать смотреть горячо чик одеваем одеваем на направляющую к лодочку суда.

Тормоза

Есть переедем крючочек будем все съели фиксатор река лодочку берем берем и загоняем ее на место убиваем она легко.

Поддается все кого дочка стала она скреплена полностью уберусь в этом месте в этом месте в бас это важно:

Ремонт

Берем вставляем планочку баночка предварительно вот это вместе этом месте можно сбить.

Это просто молоточком по ним сверху сверху она сплющивается у нас сейчас покажем как? И когда мы ее установим она уже не будет давать звенеть нашему не будет давать тарахтеть.

Обслуживание авто

Не будет давать тарахтеть планки троса ручника нет одной рукой у меня получится хотя одеваем одеваем. Пружину бедра теперь вот верхняя часть колоды заводим цилиндр и начинаем.

Попадать попадать вот отверстием прорезью на планке в прорезь на колодочки пропали вида теперь доводим на ось одеваем попадаем: На оси на видно да на вас под полчаса нас заводим за будем наш крючок? И цепляемся за пружинки пружинка один пружин очка у нас просто одевается здесь точно также очень.

Замена задних колодок

Просто цепляем всех из них в грубом это все оставить пустой уже так осталось у нас последнее так скажем движение получится не получится как раз такую? День что получается все единственная проконтролируйте шутника! Пошел сверху у меня трос просто сейчас одеты и поэтому он так весь по-большому проще собирается всё осталось а последние.

Секундное мгновение одеваем нижняя пружинка девайс вообще элементарно ставим ее берем тоненькую? Отверточку и а тут . нет у некой прачкой все будут повышаться родилось всего в сушеном.

Ремонт системы торможения

Осталось тебе надеть барабан ищет барабан барабан наш барабан одеваем проверяем чтобы он легко одевался на пол если он плохо одевается. Заржавел значит чистим его элементарно напильником совмещаем отверстие направляешься направляющих стоит возможно четыре болта надвинулась:

Закручиваем в принципе все что я хотел показать установки тормозных.

Дополнительные материалы

Хештеги: #обслуживание #торможения #тормозные #тормоза #системы #колодок #колодки #ремонт #замена #задних #задние #ваз_2106 #авто #brake #rear #pads

Посмотрите, что происходит, когда автомобиль проезжает километры с ручным тормозом на

Вероятно, это вопрос, который никто не задает, потому что ответ очевиден. Однако не в этом суть этого неоправданно разрушительного видео из «Гаража 54». Если на автомобиле задействован ручной тормоз, и он продолжает движение, произойдет одно из двух. Колесо будет продолжать вращаться, но тормоза нагреются до точки незначительного ядерного расплавления, или колесо будет тянуть до тех пор, пока шина не разорвется, и в этот момент обод изнашивается, пока сам автомобиль не окажется на земле.

Команда «Гаража 54» обращается ко второму сценарию не путем определения того, что происходит, а, скорее, того, сколько времени занимает процесс. Да, это бессмысленное разрушение, но, честно говоря, мы подозреваем, что многим это будет интересно. Это потому, что все происходит намного быстрее, чем многие думают, особенно когда шина умирает.

9 Фото

В качестве тестового автомобиля используется старая Honda, и в левое заднее колесо внесены неуказанные изменения, чтобы гарантировать, что оно абсолютно не поворачивается.С камерами, стратегически расположенными внутри и снаружи автомобиля, устанавливается счетчик пройденного пути, и начинается занос. Шина разрывается менее чем за одну милю, хотя она, по крайней мере, удерживает положение вокруг обода еще некоторое время, прежде чем полностью разорвется. Что касается обода, то у мягкого алюминия нет шансов на бетон. Он проходит всего семь миль, прежде чем он изношен до точки, где ступица фактически упадет на землю. Тем не менее, забавный факт — до того, как это произойдет, достаточно обода не хватает там, где он не ударяется о землю во время левых поворотов.

Следует отметить, что в зимних шинах использовалась резина из мягкого компаунда, хотя даже более твердый состав не продержался бы намного дольше. Что касается колеса, стальной обод определенно переживет гораздо более мягкий алюминий, хотя, очевидно, это не то, что вы хотели бы делать в течение длительного времени.

В любом случае, теперь вы знаете, как далеко продвинется алюминиевое колесо, прежде чем машина тоже начнет волочиться. А знание — это половина дела.

Источник: Гараж 54 на YouTube

Приборная панель ваз 2106, описание.

ВАЗ-2106, несмотря на множество современных новых моделей автомобилей, до сих пор пользуется большой популярностью у любителей отечественной техники. В зависимости от возраста автомобиля владельцам таких автомобилей приходится применять разные виды тюнинга, чтобы улучшить их внешний вид и внутренний комфорт.

Владельцы ВАЗ 2106 всегда хотят иметь красивый и ухоженный салон

Так что перед автовладельцами встает вопрос тюнинга торпеды ВАЗ-2106, так как она не отличается значительным совершенством и является первым элементом, на который обращают внимание в салоне автомобиля.

ВАЗ-2106 варианты тюнинга торпеды

Тюнинг шестиступенчатой ​​торпеды имеет несколько вариантов.

Можно заменить стандартную торпеду на изделие подходящего размера от современной модели автомобиля. Этот способ модернизации проще всего сделать своими руками, однако стоимость новой торпеды может оказаться доступной не каждому.

Следующий вариант трансформации торпеды — покраска жидкой резиной. Это не требует значительных финансовых вложений.Минус такой модернизации — хрупкость росписи. Примерно через год придется снова красить изделие.

Самый эффективный способ трансформировать торпеду — это перемонтировать. Лучше всего для этого использовать специальную автомобильную кожу, которая отличается прочностью. Однако можно взять искусственную кожу, которая дешевле и имеет хорошие характеристики. Перетяжка — это очень кропотливый и трудоемкий процесс. Если вы не уверены в своих силах, то лучше.Работа требует от исполнителя внимательности и умения крой и шитью, а при наличии желания и необходимых навыков можно перетащить торпеду своими руками.

Для начала нужно снять изделие, полностью разобрать его, обезжирить и обработать наждачной бумагой. Следующим шагом будет разметка торпеды. Здесь важно определиться, где делать швы, чтобы они были менее заметны. Далее торпеда обклеивается флизелином, который мы позже будем использовать в качестве выкройки.Нетканый материал — это полупрозрачный материал, позволяющий без труда переносить на него заранее нанесенную разметку. Снимаем флизелин и получаем чехол, максимально точно повторяющий изгибы изделия. Теперь осталось его вырезать по разметке и перенести выкройку на кожу с нахлестом в один сантиметр для пришивания. Очень важно использовать для шитья прочные нити. На готовом изделии изнутри важно расправить и проклеить швы, чтобы швы были менее заметны.

Теперь осталось только надеть сшитый чехол на торпеду. Для этого нужно обработать изнаночную сторону крышки и торпеду специальным клеем. Затем на торпеду аккуратно надевается чехол и валиком выравнивается по поверхности. Сложные места прорабатываются феном для более плотной посадки. Модернизированную торпеду необходимо собрать в обратной последовательности и поставить на штатное место.

Тюнинг панели приборов ВАЗ-2106

Не последнее место в модернизации торпеды занимает настройка приборов машины.Отечественные автомобили УАЗ отличаются непрезентабельной приборной панелью. ВАЗ-2106 может быть реализован по нескольким направлениям. Во-первых, тюнингу подвергается приборная панель, во-вторых, модернизация необходима и для самих приборов автомобиля.

Для улучшения типа приборки можно использовать специальную накладку, для установки которой нужно демонтировать ту часть торпеды, где находится панель приборов. Далее важно обезжирить приборку и отшлифовать наждачной бумагой.Точно так же обрабатывается и специальная накладка. Затем склеиваемые поверхности обрабатываются клеем и соединяются. После полного высыхания обновленную панель настройки можно повторно установить, если вы не меняете датчики и датчики. Если тюнингу будут подвергаться и устройства, то сборку стоит отложить до полной готовности тюнинговых элементов.

Тюнинг панели приборов ВАЗ-2106 включает не только эстетическую сторону преображения, но и практическую.У ВАЗ-2106 тусклая приборная панель, что в темноте может быть небезопасно. Для улучшения внешнего вида и повышения безопасности часто используется светодиодный тюнинг приборки ВАЗ-2106. При этом с помощью самоклеящейся ленты, маркеров и краски для стрелок обновляется внешний вид устройств, добавляется им контраст. Если шкалы на устройствах уже потеряли внешний вид, их также можно заменить, распечатав новые из Интернета. Для улучшения внешнего вида устройств и датчиков в них могут быть добавлены светодиодные элементы, которые улучшат видимость устройств в темноте.

При модернизации важно обратить особое внимание на спидометр ВАЗ-2106. Спидометр и тахометр расположены рядом с приборной панелью, которые показывают скорость автомобиля и количество оборотов двигателя. Разобрать спидометр немного сложнее остальных элементов. Для того, чтобы вытащить спидометр, сначала выдавливаются фиксаторы панели приборов и приборка немного подносится к себе. Далее необходимо открутить трос спидометра, прикрепленный к задней части изделия.После отсоединения крепежа аккуратно снимается трос механизма суточного пробега.

Настройку спидометра можно проводить так же, как и для всех устройств с помощью светодиодов, обновления шкал и стрелок. При необходимости можно заменить трос спидометра и погонять на новые изделия. Замена проводится на подъемнике или яме. А также некоторые автовладельцы заменяют спидометр на электронный вариант, тогда трос спидометра будет лишним, его нужно будет разобрать.Для установки электронного спидометра понадобится дополнительный датчик импульсов с проводами и резьбой М18. Дополнительная пайка осуществляется согласно схеме подключения новинки. При установке важно соединить плюс тахометра и спидометра вместе, чтобы они показывали синхронные результаты.

После трансформации всех датчиков и приборов, а также обновления приборной панели все элементы устанавливаются на свои места.

Подвести итог

Тюнинг ВАЗ-2106 — понятие распространенное среди владельцев отечественных шестерок.Процесс модернизации панели приборов и торпеды автомобиля можно провести без привлечения специалистов. Каждый владелец отечественного автомобиля может выбрать свой вариант его трансформации в зависимости от пожеланий и финансовых возможностей.

5 лет назад

Добро пожаловать!
Щиток приборов — он занимает очень важное место в салоне автомобиля, потому что если бы его не было, как бы вы узнали, с какой скоростью машина едет, какова температура двигателя и т. Д.О том, как заменить приборную панель на автомобиле ВАЗ 2106, читайте чуть ниже.

Примечание!
Для замены панели вам потребуются следующие инструменты: Во-первых, запаситесь плоскогубцами и двумя отвертками, а также вам может понадобиться базовый набор гаечных ключей и маркер!

Вопрос?
А с какой целью вы меняете приборную панель на своей машине? (Ответ напишите в комментариях)

Резюме:

Как заменить приборную панель на ВАЗ 2103, ВАЗ 2106?

Примечание!
Замена панели в большинстве случаев не заменяется, а снимается только для замены устройств и переключателей, поэтому, если вы хотите заменить только устройства или переключатели, используйте специальную статью о замене, озаглавленную: «Замена панельных инструментов»!

Снятие:
1) Сначала, взяв отвертку, открутите ею пять винтов, которые крепят верх и низ крышки рулевой колонки.

Примечание!
Буквой «А» на фото обозначен винт, которым крышка крепится к подрулевому переключателю, его тоже нужно вывернуть, но только осторожно!

2) После того, как все винты будут удалены, снимите нижнюю, а затем верхнюю часть крышки с рулевой колонки.

Примечание!
При снятии кожуха не потеряйте кольцо замка зажигания, которое на фото выше обозначено буквой «А»!

Полезный совет!
Можно снять панель приборов, не снимая кожух, для этого гаечным ключом откручиваем две гайки крепления компенсатора рулевой колонки.

При откручивании обеих гаек рулевая колонка резко упадет, чтобы этого не произошло, при откручивании гаек удерживайте ее рукой. Когда ваша приборная панель установлена, в этом случае, прежде чем начинать закручивать гайки компенсатора, сначала проверьте легкость вращения рулевого колеса, а только потом затяните гайки!

Примечание!
Вторая гайка крепления компенсатора находится точно так же, но только с правой стороны!

3) Далее при помощи сразу двух плоских отверток подденьте нижнюю часть панели в тех местах, где она крепится скобами к торпеде.Поддев, потяните панель на себя и снимите ее с автомобиля.

Примечание!
Как правило, для снятия панели лучше всего продеть скобы крепления панели через специальные отверстия. В том случае, если эти отверстия прикрыты подкладочной пленкой, то эти отверстия можно легко найти в том месте, где пленка будет гнуться, а осторожно найдя его с помощью шила, можно снять пленку, чтобы не закройте эти отверстия.

А в том случае, если у вас нет никаких отверстий, то, как описано в начале этого параграфа, снимите панель, то есть подденьте ее снизу отверткой и снимите, потянув на себя!

4) Когда панель снята, возьмите в руки плоскогубцы и с их помощью с тыльной стороны инструментов, которые установлены на панели (сначала от спидометра), открутите гайку конца троса и затем отсоедините конец троса от спидометр.

5) Теперь для удобства переместите панель к себе, а затем с помощью маркера отметьте каждый разъем. Когда нанесены отметки, отсоедините все разъемы и, как следствие, полностью снимите панель приборов с автомобиля.

Установка:
1) Установка новой панели приборов производится в порядке, обратном снятию.

Примечание!
Когда дойдете до окончательной установки новой панели, всегда помните! Сначала установите верхнюю часть панели, и только потом нажмите на нижнюю часть, чтобы защелкнуть ее.

Подробнее о том, как установить дашборд, смотрите в видео ниже!

Дополнительный видеоролик:
Не понял, как установить приборную панель на место? Тогда посмотрите это видео, в котором все подробно расскажут:

Интерьер автомобиля ВАЗ 2106 считается простым, без лишних изысков, но в то же время теплым, уютным и довольно симпатичным. Новый автомобиль практически не издает звуков при движении даже по неровным дорогам, на которых видны все «сверчки».Дело в том, что в салоне до 2000-х годов использование пластика было сведено к минимуму, ведь именно он, как известно, вызывает появление посторонних скрипов и шумов.

Если они действительно появились, то единственный способ их устранить — это полностью переборка кабины. На первый взгляд это может показаться проблематичным и длительным занятием, на которое может потребоваться много времени и навыков. По сути, вся работа здесь сводится исключительно к откручиванию гаек, шурупов и саморезов. Здесь, конечно, нужно проявить немного терпения и усидчивости, но такие качества требуются в любых операциях.

1.Снятие очков

Перво-наперво нужно снять стекла, передние и задние. Для этого вытащите распорный клин.

Затем осторожно, постепенно, равномерно выдавите стакан из гнезда. Задняя часть снимается таким же образом.

Панель приборов ВАЗ 2106 крепится к кузову с помощью 4-х гаек, которые спрятаны под ней, и 4-х саморезов, находящихся в ее нижней части. Чтобы добраться до первого, нужно вытащить приборную панель и бардачок, а также снять некоторые элементы, такие как руль, центральная консоль и

.

Для этого нужно поддеть его снизу и потянуть.Тогда скобы сядут, и вы сможете их вытащить. Нет такой проблемы, как на ВАЗ 2107: «твист» для сброса суточного пробега находится прямо на панели приборов, поэтому отсоединять кабель нет необходимости. Далее отключаем трос привода спидометра и тахометра, а также снимаем контрольные лампы с патронов. Что ж, показания приборов бесплатны.

B) Вытаскивание перчаточного ящика

Коробки как таковой здесь нет.Вместо этого внутри бардачка установлена ​​полка, которая крепится 4-мя саморезами. Сразу вынимаем осветительную лампу. Теперь спустимся немного ниже и откручиваем 5 саморезов, которыми крепится внешняя полка.

B) Снятие руля и консоли

«Баранка» крепится к рулевой колонке одной гайкой «24», но чтобы добраться до нее, нужно снять сигнальную кнопку. Для разных вариаций руля порядок действий немного отличается, но смысл везде одинаковый: открутить винты с задней части.Необходимо снять с консоли все органы, предварительно отсоединив от них провода. После этого нужно открутить две гайки под панелью, после чего консоль остается в ваших руках.

Помимо всего вышеперечисленного, в центре панели приборов можно увидеть накладку с пепельницей и рычагами управления воздухом в салоне. Вытаскиваем первый, затем разжимаем последние, откручиваем два винта и готово.

Продолжение

Продолжим снятие самой панели.Ключом на 10 откручиваем 4 гайки, фигурной отверткой — саморезы и аккуратно снимаем всю панель. Что ж, один из самых больших шагов сделан, настало время для облицовки дверей.

3. Снятие обшивки дверей ВАЗ 2106

• Затем откручиваем винты крепления ручки с подлокотником и снимаем их уже.
• Теперь нужно по очереди осторожно вытащить фиксаторы из отверстий в корпусе двери.

4.Снятие сиденья ВАЗ 2106

Передние сиденья ВАЗ 2106 крепятся к кузову 4-мя болтами, которые утоплены в полозьях. Для того, чтобы открутить те болты, которые впереди, необходимо максимально отодвинуть сиденье назад, затем вперед открутить задние крепления. Таким же образом снимите второе сиденье. Чтобы снять спинку, необходимо ее приподнять так, чтобы выступы выскользнули из «ушей». Сама подушка просто снимается наверх.Как видите, сиденья легко снимаются, если слайд хорошо скользит. При снятии передних сидений особое внимание следует обратить на сохранность роликов и направляющих, находящихся внутри. Здесь снимаем с задней полки, которая крепится изогнутыми язычками.

5. Снятие крыши ВАЗ 2106

Здесь необходимо сделать небольшое отступление. Дело в том, что существуют реэкспортные версии ВАЗ 2106, где используется неразъемная крыша без удочек. Рассмотрим по очереди и тот, и другой варианты.

A) Вариант для внутреннего рынка

В данном случае крыша представляет собой обивку из мягкой сетки, натянутую на каркас и прикрепленную к кузову скобами. Затем первым делом нужно удалить все кронштейны, которые спрятаны под резиновыми уплотнителями дверей.

После этого откручиваем ручки над дверьми.

За ними снимаем солнцезащитные козырьки, основание для них и зеркало заднего вида.

А потом достаем удочки из креплений.Как правило, в старых автомобилях внутренняя часть крыши содержит много пыли, поэтому стоит учесть это.

B) Возможность реэкспорта

Здесь все намного проще, но есть один существенный недостаток: кроме как через лобовое или заднее стекло, вытащить его просто невозможно.

Здесь козырьки крепятся немного иначе, даже проще. Вам нужно открутить два винта с одной стороны и один с другой.

Теперь очередь зеркал заднего вида.

Выкручиваем ручки над дверьми и плафон в центре по кругу: теперь можно свободно вытаскивать крышу из окна.

6. Удаление ковра

Во многих автомобилях используется ковровое покрытие, которое хорошо выглядит и в то же время в сочетании с коврами практично и удобно. Дело в том, что сборные ковры в точности повторяют рельеф дна, поэтому в принципе самостоятельное изготовление без разрезов невозможно. У нас практически нет органов, которые бы его держали, он закреплен только по периметру и по центру.Начнем с фронта.

Сначала откручиваем все винты, которые вкручиваются непосредственно в корпус. После этого снимаем накладку переднего брызговика.

На нем откручиваем пластиковую накладку в основании, а также ремень безопасности. От самой подставки нужно отсоединить розетку и вытащить крышку, если таковая имеется.

Отогните язычки назад и переместите в центр. Здесь откручиваем крышку рычага стояночного тормоза и фиксаторы ремня безопасности.

Ну все откручено, все откручено.Ковер состоит из двух частей, которые можно снимать независимо друг от друга. Если этого не произошло, то нужно определить «точку соприкосновения» и освободить ковер.

Заключение

Цель достигнута, салон разобран до кузова, теперь видны все недостатки кузова, а впереди торчит пучок проводов. Если это картинка, значит, все сделано правильно. На этом этапе можно под крепежные болты уложить резиновые уплотнители, уложить дополнительный слой звукоизоляции.Для этого отлично подойдет самоклеющийся строительный утеплитель, который можно укладывать даже на шубу изнутри.

К тому же сейчас самое время разобраться с заклиниванием открывателей дверей, электростеклоподъемников. В общем, в таком состоянии все доступно и на виду.

Штатная панель приборов ВАЗ 2106 выполнена в виде фигурного металлического изделия, технологические пустоты в котором заполнены пенополиуретаном из материалов ПВХ, а каркас этого комплекса электрооборудования покрыт специальной влаго- пробная пленка.

Для передвижения и управления приборами в ночное время эта часть оснащена автомобильной подсветкой приборной панели, в т. ч. каждого циферблата и шкалы инструментов, интегрированных в этот электрический комплекс. Полное описание панели можно найти ниже

.

На нашем интернет-ресурсе вы можете увидеть фото щитка приборов ВАЗ 2106, на котором расположены приборы для систем контроля и управления автомобилем.

Инструкция по разборке приборной шкалы

Иногда у владельца «шестерки» возникает необходимость снять панель, чтобы провести ремонтные работы и заменить отдельные устройства, или провести ее настройку и доработку по своему вкусу.При этом автовладельцы часто задаются вопросом, как снять панель ВАЗ 2106, ведь все элементы монтажа изделия устанавливаются незаметно для окружающих. Однако демонтировать элемент своими руками несложно при соблюдении правил разборки.

Для незапланированного снятия панели требуется простой набор сантехнических инструментов, таких как отвертка и гаечные ключи. Демонтаж данного комплекта устройств управления осуществляется при необходимости замены панели или при работе с элементами кузова автомобиля, при демонтаже она может быть повреждена.

1. Откручиваем крепления панели приборов в салонном боксе и под панелью приборов.
2. Сжимаем радиоплату отверткой с определенной степенью точности, чтобы не сломать. В монтажном корпусе аудиосистемы есть несколько болтов, которые необходимо удалить, чтобы монтажная пластина не упала.
3. Снимите радиопанель.
4. Снятие крепежа и снятие украшения рулевой колонки.
5. Осторожно сдвигаем автомобильные часы с места.
6. Размечаем питающую проводку, вынимаем из хронометра лампу подсветки и демонтируем часы.
7. Отсоедините осветительный контакт салонного бокса и снимите полку под боксом, освободив ее от креплений.
8. Снимаем тумблер электровентилятора отопителя, размечаем его проводку, отверткой открываем крепеж и снимаем держатели шторок системы отопления.
9. Демонтируем переднюю панель приборов с мест крепления, для этого отжимаем отверткой и толкаем на себя.
10. Отсоедините кабель устройства измерения скорости.
11. Обязательно пометьте комплект проводки для последующего правильного подключения.
12. Отсоедините проводные разъемы и снимите приборную панель с демонтажем накладных украшений со снятыми креплениями.
13. Демонтируем щиток приборов.

На практике встречаются случаи, когда в автомобиле ВАЗ 2106 не загорается панель приборов и причин может быть множество.Но всегда следует начинать с блока предохранителей. Если панель не работает, то следует посмотреть на предохранитель, отвечающий за ее функционирование, а затем продвинуться дальше по электросхеме автомобиля.

Этот автомобиль также оборудован задней панелью, которая установлена ​​в корме и оборудована в районе крыльев и пола багажника. Он оборудован фонарями заднего вида и габаритными огнями. К поперечной штанге задней панели ВАЗ 2106 крепится замок багажника.

Установка колодки торпеды

Установка щитка приборов ВАЗ 2106 на ВАЗ 2101 не требует больших затрат, за исключением необходимых запчастей (электропроводка необходимой модификации «шестерка», датчик учета давления масла, а также тройник для его подключения). Установка накладки на панель предполагает демонтаж панели приборов с автомобиля. Это позволяет сделать его установку намного лучше и в более короткие сроки. Должны быть выполнены следующие требования:

1. Обезжиривание сопряженных плоскостей мы проводим очень осторожно.
2. После этого протираем эти плоскости антисиликоном или его аналогом, которым окрашивают автомобили.
3. Клеевой раствор, специально используемый для этих работ, должен плотно прилегать к стыковочной плоскости панели, для чего необходимо предварительно очистить всю поверхность для приклеивания «наждачной бумагой» с мелкозернистым абразивом. Поверхность, лишенная гладкой текстуры, лучше прилегает к обеим поверхностям.
4. Предварительные этапы процесса упростят нанесение грунта на пластиковую пленку.
5. Грунтованная масса должна быть равномерно распределена по всей поверхности склеиваемого участка.
6. После этого подождите, пока обработанная поверхность высохнет.
7. При слабом контакте ПВХ-накладка на панели может скрипеть, поэтому необходимо дополнительно закрепить на саморезах и дополнительно приклеить поверхность.

Важно: надежность работы крышки панели ВАЗ 2106 заключается в ее характеристиках, таких как цвет и яркость.Но увеличение диапазона рабочих температур для этого аксессуара губительно, он может деформироваться.

На автомобиле ВАЗ 2106 панель приборов предназначена для информирования водителя о техническом состоянии автомобиля. Некоторых водителей не устраивает внешний вид штатной приборки. В статье рассмотрены возможности настройки, приведены инструкции по настройке.

[Скрыть]

Элементы панели ВАЗ 2106 и их назначение

Во время поездки водитель должен не только следить за ситуацией на дороге, но и смотреть на приборы для контроля скорости движения автомобиля, следить температура двигателя, уровень масла и наличие топлива в бензобаке.

Он расположен на торпеде и содержит большое количество элементов, каждый из которых отвечает за работу определенного агрегата машины.

Основными элементами являются:

• спидометр;
• тахометр;
• индикатор заряда аккумулятора;
• датчик температуры двигателя;
• счетчик пробега;
• сбрасываемый счетчик пробега;
датчик уровня масла
• ;
• устройство давления масла;
• датчик топлива.

На заслонке, помимо приборов и датчиков, находятся органы управления аварийным освещением, светом, указателями поворота, дворниками.Кроме того, на приборке есть и другие рычаги переключения, которые можно увидеть на схеме.

Схема приборной панели

На схеме приборной панели видны все ее элементы.

Типичные неисправности панели приборов

Отклонение стрелки указывает на неисправность прибора и повреждение провода, соединяющего датчик со стрелкой.

Возможны следующие неисправности элементов приборной панели:

• стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в исходном положении, либо в красной зоне;
• стрелка указателя уровня топлива: не выходит из исходного положения даже при полном баке, все время лежит в конце шкалы, движется рывками и часто возвращается в начало шкалы;
• контрольная лампа резерва топлива горит постоянно или не горит;
• индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет на высоких оборотах двигателя;
• неисправен спидометр, тахометр;
• гибкий привод спидометра шумит.

Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

Инструкция по разборке

Снятие шкалы приборов ВАЗ 2106 может потребоваться при ремонте и замене ее элементов, настройке и доводке. Демонтаж несложный и потребует небольшой набор инструментов: гаечные ключи и отвертки.

Процедура снятия состоит из следующих этапов:

1. В первую очередь необходимо снять переднюю коробку с нижней части приборки.
2. Затем нужно открутить все крепления и снять нижние защелки.
3. Снимите пластину магнитолы.
4. Далее снимаем кожух с рулевой колонки.
5. На следующем этапе провода отключаются. Все должны быть помечены, чтобы облегчить сборку.
6. Теперь можно демонтировать щит, отсоединив все разъемы.
7. Сняв датчики, их нужно рассортировать, чтобы правильно собрать.

После апгрейда приборной панели сборка ведется в обратной последовательности (автор видео — Николай).

Общие аспекты тюнинга

Самая простая ВАЗ 2106 — это приобретение готового набора аксессуаров и замена штатных устройств. Установка может производиться самостоятельно по инструкции, идущей в комплекте. Более трудоемкой является настройка отдельных устройств, заключающаяся в замене наклеек и стрелок.

При замене стрелок и наклеек соблюдать осторожность, так как эти детали очень хрупкие.

Тюнинг можно произвести заменой циферблатов счетчиков на белые, установить накладки на панели.Вы можете обтянуть панель экокожей или кожей, если у вас достаточно средств. Перед растяжкой материала поверхность щита необходимо очистить, а затем ровным слоем приклеить. Далее по всей поверхности прижать шкурку или заменитель и дождаться высыхания клея. На последнем этапе нужно обработать края, доведя до эстетичного вида.

Светодиодная панель подсветки

Наибольшей популярностью пользуются светодиоды ВАЗ 2106. Особенно красиво панно смотрится ночью.Для освещения используются светодиодные лампы различных цветов. На циферблатах спидометра и тахометра установлено не менее 2 лампочек. Для небольших датчиков достаточно одного светодиода.

Более эффектно будет смотреться светодиодная подсветка по периметру. Светодиоды должны соответствовать 12-вольтовому напряжению бортовой сети. При установке светодиодов обязательно соблюдайте полярность. Благодаря тюнингу приборка ВАЗ 2106 приобретает индивидуальный вид, становится удобнее и функциональнее.

Снятие и установка распредвала. Установка распредвала на автомобили ВАЗ.

Комментарий .
Работа показана на двигателе 21124. Особенности работы на двигателе 2112 см. В тексте.
Вывод
1. Подготавливаем машину к выполнению работ (см. Подготовка машины к техническому обслуживанию и ремонту).
2. Снимаем шкивы распределительного вала (см. Шкивы распределительного вала — снятие и установка).
3. Снимите промежуточный и промежуточный ролики (см. Ремень ГРМ — Замена).
4. Торцевым ключом на 10 мм открутите шесть болтов, крепящих заднюю крышку ремня ГРМ, и снимите ее.

5. Снимаем крышку головки блока цилиндров (см. Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) — снятие и установка).
6. Чтобы не повредить, снимаем датчик давления масла (см. Аварийный датчик давления масла в двигателе — замена) или отсоединяем от него конец провода.
7. Торцевым ключом на 8 мм равномерно, на пол-оборота откручиваем 20 болтов корпуса подшипника распредвала.

Комментарий .
На двигателе 2112 снимаем кожух подшипников распредвала вместе с направляющими трубками свечей (свечные колодцы). Снимаем патрубки с корпуса подшипника.
9. Снимаем с посадочных мест в головке блока две заглушки технологических отверстий (около задних концов распредвалов).

10.Снимите распредвалы впускных и выпускных клапанов.
11. Снимите уплотнения с валов.
12. Осмотрите валы. На шейках и кулачках вала не должно быть следов сильного износа, царапин, трещин, следов металлического покрытия.
Установка
1. Смажьте шейки шейки и распределительные валы чистым моторным маслом.
2. Вставляем распредвалы в ГБЦ. Валы не взаимозаменяемы и имеют разную маркировку.
Вал выпускного клапана имеет маркировку 1006014.

Внимание .
При ремонте двигателя нельзя использовать герметик с повышенным содержанием силикона (соединения кремния), пары которого могут попадать через систему вентиляции картера в цилиндры, а затем в выхлопной тракт. Используйте герметик, который специально указан на упаковке, что он безопасен для датчика кислорода.
Внимание .
Не наносите слишком много герметика на опорные плоскости корпуса подшипника.При затяжке крепежных болтов герметик, выдавленный во внутренние полости двигателя, может забить масляные каналы.
3. Наносим тонкий слой герметика Локтайт № 574 или аналога на плоскость ГБЦ и на нижнюю поверхность корпуса подшипника вокруг отверстий свечных колодцев следующим образом:

4. Установите распределительные валы в головку блока цилиндров шпоночными пазами вверх.
5. Устанавливаем корпус подшипника на головку блока цилиндров и равномерно затягиваем болты его крепления до контакта корпуса подшипника с головкой блока цилиндров. Наконец, попарно затягиваем болты корпуса подшипника с крутящим моментом 8,0–10,0 Н · м (0,8–1,0 кгс · м) в следующей последовательности (см. Фото).

Последовательность затяжки болтов подшипников распредвала
6. Запрессовываем сальники распредвала (см. Сальники распредвала — замена).
7. На двигателе 2112 нанесите чистое моторное масло на резиновые уплотнительные кольца направляющих трубок свечей (свечных колодцев) и установите трубки в головку.
8.Дальнейшая сборка производится в порядке, обратном разборке.

Другие новости по теме:

Информация

Замена распредвала на ВАЗ 2106

Надеюсь, тема будет полезной, распредвал ломается не так часто, а то и редко, заводской распредвал может пройти пару капитальных ремонтов.

Замена распредвала на ВАЗ 2106 своими руками

Для начала немного теории, а точнее свидетельств, указывающих на неисправность распредвала, износ его шейки и ложа.Определить, стучит ли распредвал или еще что-то в двигателе, не очень просто, но возможно. Обычно распредвал стучит глухо и сильно, частота стука меняется вместе с частотой вращения двигателя. Слушать двигатель можно через клапанную крышку деревянной палкой, медицинским стетоскопом. Но зачастую, если вы не опытный моторист, отличить стук распредвала от стука раскрученной клапана не так-то просто. Поэтому самый верный способ диагностировать распредвал — снять его с двигателя, промыть и осмотреть.Таким образом получается:

1. Неисправный распредвал стучит тупо, как будто стучит
2. При износе распредвала невозможно регулировать зазоры в клапанах, так как при проворачивании коленчатого вала распредвал всегда занимает разные положения
3. Самый надежный способ диагностировать неисправность распредвала — снять его с автомобиля, промыть бензином и напрямую диагностировать: вы должны удерживать распредвал левой рукой и ударить по кровати правой рукой, если вы слышите хотя бы звук Меньше стуков, изношен распредвал. Только следите, чтобы распредвал не двигался в постели, так как при ударе ограничителя распредвал издает тихий стук.
4. Распредвал влияет на давление в системе смазки, чем больше зазоры между станиной и валом — чем ниже давление, тем хуже смазка других деталей.

Еще хочу посоветовать, какими бы хорошими ни были коромысла (рычаги клапанов), их тоже нужно заменить, т.к. неравномерное производство приведет к быстрому износу распредвала.Также рекомендую обратить внимание на состояние колодки натяжителя, это видно при снятом распредвале, так как замена — довольно трудоемкий процесс. Процесс замены распредвала также включает в себя регулировку тепловых зазоров клапанов, так что имейте в виду. Что ж, начнем.

Как заменить распредвал на ВАЗ 2106 своими руками?

Замена должна начинаться со снятия поддона с воздушным фильтром, отсоединения троса всасывания, привода газовой заслонки.После этого рекомендую очистить клапанную крышку от пыли и грязи, чтобы минимизировать попадание песка в двигатель.

Сняв все написанное выше, можно приступать к снятию клапанной крышки, для этого достаточно открутить гайки на 10 по периметру.

Кстати, каждый раз при снятии клапанной крышки рекомендую заменять прокладку (не только мне, а заводской). Попробуйте поискать резиново-кортикальную прокладку, она намного лучше резиновой газовой.

После снятия крышки вы увидите распредвал, он у нас очень закопченный, очевидно, что масло использованное было не самое дорогое. менял тоже не часто.

Двигатель ВАЗ 2106 без клапанной крышки

Теперь необходимо ослабить звездочку распредвала при помощи ключа на 17, чтобы двигатель не проворачивался, можно вставить большую отвертку между звездой и цепью мотора. Теперь довольно ответственный момент, необходимо совместить метки на коленвале и звездочке распредвала.В идеале метка на шкиве коленчатого вала должна останавливаться перед длинной рысью, а метка на звездочке распределительного вала — напротив выступа на ложе распределительного вала.

Совмещение меток на коленвале ВАЗ 2106

Совмещение метки на звездочке распредвала на ВАЗ 2106

После того, как вы совместили метки, необходимо снять натяжитель цепи, для этого достаточно открутить две гайки на 10.

Снимите натяжитель цепи

Далее можно снять звезду распредвала, она закреплена на направляющем штифте.Откручиваем болт крепления звездочки, легким ударом ключа выбиваем звездочку. Теперь, чтобы звезда не соскользнула, можно связать ее вместе с цепочкой.

Цепь и звездочка вязаные

Далее остается только снять распредвал, открутив гайки на 13, фиксирующие его. Кстати, если шпилька скручивалась вместе с гайкой, то ее можно легко вернуть обратно, для этого достаточно иметь шпильку-поворачивающую или навинтить на шпильку две гайки и зажать их в разные стороны, после чего закрутить шпильку. шпилька в головке для верхней гайки.

Ну тогда просто проверьте распредвал, как я уже писал выше, если нужно его заменить, коромысло. Собираем все в обратном порядке. Забыл сказать, что новый распредвал надо правильно зажать, для этого есть карта:

ВАЗ 2106 карта затяжки распредвала

Устанавливаем распредвал в обратной последовательности, важно следить за совмещением меток. После установки распредвала на место необходимо отрегулировать натяжение цепи мотора, также отрегулировать клапан.

Снятие и установка распредвала

Распредвал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно либо при ремонте и разборке двигателя, либо при его замене. Удалить его не так уж и сложно и для этого понадобится такой инструмент, как:

1. Головка 17 и 13
2. Рукоятка с храповым механизмом
3. Вороток
4. добавочный номер
5. Гаечный ключ или комбинированный ключ 13

Первым делом полностью снимите клапанную крышку с головки блока цилиндров.Затем откручиваем натяжитель цепи ГРМ, который находится с правой стороны перед двигателем (по ходу движения):

После этого отключаем шестерню распредвала ключом на 17. Во избежание проворачивания необходимо поставить машину на скорость и поставить под колеса упоры, чтобы она не катилась.

После чего отводим в сторону, можно что-нибудь немного поддеть:

После того, как все гайки окончательно откручены, можно взять крышку вала и потянуть ее с необходимым усилием, слегка повернув в сторону, чтобы это было легче сделать:

Для снятия распредвала с крышки нужно ключом на 10 открутить две гайки, которые находятся в передней части детали, на фото ниже они обозначены цифрами:

Теперь с задней стороны распределительного вала можно слегка постучать даже рукояткой молотка (деревянной), и он сдвинется вперед:

Осторожно потянув вперед, он полностью снимается, результат показан на фото ниже:

Процесс установки производится в обратном порядке.Если вал необходимо заменить из-за сильного износа, замените коромысла одновременно. Снимаются они очень просто, достаточно приподнять каждую из них, преодолевая сопротивление пружинного зажима, и коромысло снимается свободно:

Если вал не меняется, а коромысло все еще вполне пригодно для дальнейшей работы, то нужно ставить их в той же последовательности, в которой снимались (если вынимать их вообще):

Если вы решили купить новый вал, то на ВАЗ 2106 и подобных классических моделях он будет стоить около 1000 рублей, что не так уж и дорого.

Источники: http://avto-guru.ru/rio2112/dvs2112/483-raspredelitelnye-valy-dvigatelejj-2112-i-21124.html, http://vaz-master.ru/remont-avtomob-svoimi-rukamy / двигатель / замена-распредвала-на-ваз-2106.html, http://vaz2106-remont.ru/snyatie-i-ustanovka-raspredvala/

Приветствую, Друзья!
Прошло почти два года с момента покупки машины, и все это время меня мучила проблема со слабым вакуумом на впуске и сильным тремором на холостом ходу, отсюда некрасивый выхлоп и большой расход газа.()
За все это время успел перепроверить все датчики, рекапитализировать ГБЦ, заменить кольца, но проблема не исчезла.

Поставил прошивку от BamperDima, стал лучше гонять, но проблема осталась. Он рассказал Диме о проблеме и о том, что уже сделано. Сказал, что остался только распредвал. Я спросил Диму про распредвалы, чем брать и все такое. Оригинал конечно хороший, но цена кусается. В итоге появился вариант поставить распредвал от Opel Kadett U с маркировкой 1.3S. Кажется, что с этим валом Lanos едет намного веселее, но, прочитав его, я понял, что он едет веселее только на высоких скоростях, и меня интересует тяга с низкой гравитацией. Решил, что будет стандартный вал.
И вот созрел до замены распредвала. Купил на прошлой неделе. Купил с рук (он, как говорится, взял себе, а машину продал. Не в этом суть). Купил за 800 грн, распредвал действительно новый, заводской смазки не ставили. Кто производитель не смог мне ответить, единственная подсказка на торце распредвала на стороне модуля зажигания — рельефная буква «G», которая вроде ни о чем не говорит, но наводит на мысли об оригинале, но далеко не факт.Если кто-то покупал распредвал с этой маркировкой, то отпишитесь, кто производитель.
Идем дальше. Снятие распредвала на Ланосе 1.5 предполагает снятие ГБЦ, так как болты крепления постели распредвала и ГБЦ общие. И это проблема, потому что при откручивании ГБЦ речь идет о сливе антифриза и замене прокладки ГБЦ. Меня это не устроило, так как прокладка на моем моторе поменяли около 8000 км назад, после замены поршневых колец.Я залез в недра интернета. Нашел много записей и видео о замене распредвала без снятия ГБЦ. Решено было именно так и поступить.
Звонил своему мастеру, у него была очередь на неделю вперед и с его слов замену в таком формате не делал, но теоретически знает как и что. Стоимость работ навскидку озвучена до 500 грн. И вовремя сказал спланировать на весь день, раз уж хз, какие проблемы могут вылезти. Но строчка … Хочу поскорее поставить.
В моем гаражном кооперативе, в моем собственном ряду, есть СТО. Я пошел к ним. Я спросил. Они ответили, что знают процедуру и сделают это за три, три с половиной часа и за 600-700 грн. Стоимость оттолкнула меня.
Поехал в гараж, снял крышку с кровати распредвала, посмотрел что и как и решил, что буду делать сам.
В крайнем случае тогда сбегаю на СТО и мне помогут.
Все это произошло в четверг.
Я планировал мероприятие на субботу, а так как это был выходной день и работать было невозможно, было решено либо успеть на субботу, либо закончить в понедельник.
В 11:00 в субботу я начал все это дело разбирать.
Всего баллов:
1. Поддомкратил переднее колесо со стороны пассажира (авто на ручнике и колодки на задние колеса, безопасность прежде всего).
2. Снял верхнюю часть крышки ремня ГРМ, обнажив шкив распредвала.
3. Откручиваем все свечи.
4. Поставить 4-ю передачу и прялкой поставить шкив на метку так, чтобы первый поршень оказался в ВМТ (верхняя мертвая точка). С помощью щупа через свечной колодец убедился, что поршень находится вверху.
5. Открутите крышку распределительного вала, это крышка клапана.
6. Снимите аккумулятор (распредвал нужно будет снять в его сторону, аккумулятор не позволит этого сделать).
7. Отсоедините разъем от модуля зажигания и снимите сам модуль.

8. Отвинтите и снимите боковую крышку ложа распределительного вала (она находится сразу под модулем зажигания).
9. Чтобы метки ГРМ не сбивались, ремень натянут на шкив при помощи муфт.Но что делать с нижним шкивом (коленвалом)? Все просто, я привязал верхний шкив на проволоке с натягом к упору капота, чтобы ремень не сдвигался ни на одном зубе.

10. Выкрутите и снимите шкив распредвала, осталось повесить на поводке.
11. Так как не было времени искать и прорезать расширитель клапана от классики, сделал нечто подобное из подручных средств. Я использовал гаечный ключ на 13-14 и китайский тройной гаечный ключ на 8-10-12, соединив их изолентой (нет, не синей 🙂 белой твердой лентой 3М), чтобы сделать что-то вроде графина.

Это фото не мое, но принцип понятен.

12. Закрываем все масляные каналы в ГБЦ чистыми кусками тряпки (если не ошибаюсь, их 7 или 8).
13. Теперь приступаем к процессу. Нам нужно удалить все 8 рокеров, желательно патч (чтобы не потерять). Приручиваем ключик от кровати рядом с качалкой, которую планируем снимать, как показано на фото выше. Щелкаем на «развязке» плавно, без рывков, лучше сделать удлинение рычага, так как пружина достаточно жесткая и ее нужно долго держать нажатой.Я использовал большой круглый напильник, вставленный во вторую головку гаечного ключа. Деревянная ручка напильника очень удобна, так как не давит на ладонь.
Конечно, такие работы лучше проводить вдвоем, один нажимает и держит, второй вытягивает качельку. Но я был самим собой. Пришлось выращивать третью руку :-). Сжимал тело, подмышку, плечо … в общем как-то приспособился. Коромысло толкается отверткой. Скажу, что на 1-м и 4-м цилиндрах снимать было очень сложно, где поршни были вверху.Многие скажут, что можно было провернуть коленвал и опустить поршни, но боязнь сбора не верна, заставляла мучить не проворачивая колено.
Короче с 11:00 до 12:30 разобрал все и снял все рокеры.

14. Со стороны 4-го цилиндра, со стороны станины, откручиваем два винта с шестигранной головкой 5, фиксирующих полумесяц (или что-то еще), что, в свою очередь, фиксирует распредвал в постели. Снимать не надо, просто выходит из строя.
15. Все, распредвал свободный. Осторожно, чтобы не повредить станину и сальник распредвала, вынуть его в сторону модуля зажигания.
16. Проверяем наличие масла в местах вращения шейки распредвалов в постели, если есть масло, то каналы не забиты и масло регулярно попадает в эти места. У меня все отлично.
17. Еще раз посмотрите на два распредвала рядом. Проверяем, все ли соответствовало старому (углы кулачков, масляные каналы и т.д., за исключением износа :-)).
Кстати, нашел два отличия от того, что было в машине. Во-первых, отдельно стоящий кулачок для датчика фазы (его просто нет в моем моторе) имеет большую длину, почти в 3 раза. Вторая, со стороны, на которой расположен модуль зажигания на старом валу, имеет паз для его поворота отверткой или специальным ключом (на новом такого паза нет). В остальном абсолютно идентичны, только новый новый)))))
18. Аккуратно положить новый распредвал в постель, опять же, чтобы не повредить посадочные места в шейках в постели и не повредить сальник.Моя сальник была заменена 8000 км назад. Перед разборкой купил новый сальник на всякий случай, но вставил все аккуратно и не повредил уже установленный сальник.
19. Установить полумесяц из пункта 14 обратно и прижать его саморезами.
20. Установить все коромысла обратно. Звучит просто, но на это ушло много времени. Ставим коромысло на место, а потом подсунываем под него накладку, следим, чтобы клапан не пересыхал и все это удерживая рычаг нажимая на пружину клапана, все равно ТО)))) Это была самая долгая процедура по времени , около 2 часов.Мне очень помог магнит на гибкой палочке.
21. Проверяем, чтобы все пятна были точно на своих местах. Вытаскиваем тряпку, прикрывавшую масляные каналы.
22. Так как масло с поверхностей коромысел, распределительного вала и пятикопеечных монет было стерто, я взял оставшееся масло после технического обслуживания и пролил его на каждое коромысло, кулачок и клапан, чтобы не было задира или царапины при первом запуске.
23. Надеваем шкив распредвала и прижимаем его болтом.Затем освобождаем от стяжек и проводов, на которых при ремонте висел шкив.
24. Далее, во избежание досадных оплошностей, аккуратно провернул колесо на 4-й передаче и проворачивал распредвал. Сделал несколько ходов двигателя, чтобы почувствовать, что все собрано правильно и клапаны не будут встречаться с поршнями (да, давление клапана в 1,5 раза при обрыве ремня или неправильной сборке).
25. Закручиваем свечи.
26. Ставим на место крышку из пункта 8.Скажу, что в Ланосе это больное место, через которое прогоняется масло. Советую сразу либо поменять резиновое кольцо, либо немного смазать старое кольцо (если оно еще не дубовое) герметиком.
27. Ставим клапанную крышку, она же крышка постели распредвала.
28. Надеваем на шпильки модуль зажигания и прикручиваем, не забываем про разъем модуля.
29. Одеть высоковольтные провода на свечи.
30. Ставим на место аккумулятор.
31. Можно поставить крышку ГРМ, но я сделал это позже, после тестовой гонки.
32. ВАЖНО! Убедитесь, что под капотом не осталось инструментов. (Мы за безопасность! :-))))).
Похоже, это все.

Итак, первый запуск.
Кручу стартер, но двигатель не ловит, вобщем ничего.
Сразу в мыслях, что когда у меня возникла проблема с разрядом, я бы сдвинул метки ГРМ на 1-2-3 или даже на 5 зубцов, чтобы хоть как-то приподнять, а теперь, когда все в норме, нужно все поставить фабрика.
Потом была мысль, что все таки распредвал другой (но я их сравнивал…)
Блин блин блин …
Кручу еще …
Прострел…
Думаю: «Свечи!»
Скручивание, естественно залил.
Протираю каждую, прикручиваю обратно.
Вращение … прострел … Вращение еще. Понятно. Завелась.
А вот колбаса вроде старый дизель с кучей проблем. Явные признаки тройки.
Снимаю разъемы с форсунок, первый цилиндр не реагирует.
Двигатель гудит.
Но мои свечи были идеальными. Перехожу на газ, делаю 3-4 смены газа до 2500-3000 оборотов.Газ, судя по всему, задул залитую свечу и загорелся. Обороты выровнялись. Вибрации ушли. Мотор работает отлично. Для верности снова перешел на бензин. Все прекрасно!
Оглушительно, момент сомнений (заведется ли), кручу, хватаю моментально.
Работа плавная.

ПОБЕДА!

Подключаю переходник K-Line. Смотрю вакуум на входе, 35-36кПа (было 53-56кПа), время впрыска было 1,27-1,31 мс (раньше было 1,7-1,9 мс).И снова победа!)))
Даже BC RED показывает расход в час на хх 0,8-0,9 л / ч (ранее 1,2-1,4 л / ч).
Двигатель прогрелся и я покатался, пока не торопясь, чтобы все притиралось и встало на свои места.
Работа идеальная, выхлоп ровный и шумит почти как сток, может чуть громче, думаю из-за более сильного и формы патрубка выхлопной трубы.

Я доволен как никогда! Он боролся с этим недугом почти два года и наконец победил. Жалко, что идея поменять распредвал раньше не пришла, на нем не было видно выхода, но вполне вероятно, что кулаки третьего цилиндра износились сильнее остальных (было масляное голодание что было устранено при ремонте ГБЦ) отсюда и на хх был неровный выхлоп, многим показалось, что мотор на злых валах.

Результат: стоимость распредвала 800 грн, стоимость работ 0 грн и 5,5 часа времени без передышки, удовольствие от проделанной работы огромное, полученный опыт бесценен!

Всем удачи!

Цена вопроса: 800 грн Пробег: 151250 км

В двигателе автомобиля ВАЗ 2106 ключевую роль играет распредвал, приводящий в движение клапаны.Благодаря ему происходит своевременный поступление топливовоздушной смеси в камеры сгорания и выброс из них газов, причем согласно рабочему циклу. Вал расположен в верхней части двигателя, под крышкой ГБЦ (ГБЦ). На распредвале есть звездочка, с помощью которой он соединяется с коленчатым валом. Один оборот коленчатого вала соответствует двум оборотам распределительного вала.

Основные неисправности распределительного вала — риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, многократные задиры.В случае чрезмерного износа шейки распредвала происходит снижение давления масла в системе. Но возможен и такой вариант с разрушением посадочных мест под подшипники распредвала. И если за небольшую сумму можно установить новые шейки, то в случае с сиденьями придется заменить ГБЦ. Часто выполняется тюнинг, требующий установки на ВАЗ 2106 нового, более легкого распредвала.

Снятие и установка распределительного вала

Чаще всего снятие необходимо либо во время капитального ремонта, либо для замены в случае поломки.Для проведения работ потребуются следующие инструменты:

• головки на 10, 13 и 17;
• рукоятка с храповым механизмом;
• лебедка;
• удлинитель с карданчиком;
• гаечный ключ на 13;
• приспособление для монтажа и демонтажа распредвала ВАЗ.

Сначала снимается клапанная крышка, которая прикручена к ГБЦ и имеет резиновую прокладку. Постарайтесь не повредить его, иначе в будущем может произойти утечка масла. После этого откручивается натяжитель цепи ГРМ.Он расположен с правой стороны двигателя, если смотреть из салона. Шестерня распределительного вала отвернута головкой на 17.

Для удобства установите машину на передачу, а под заднее колесо поместите противооткатные упоры. Шестеренку отвести в сторону, при необходимости можно поддеть удобным инструментом. Теперь нужно открутить все гайки, которыми крепится пенал (корпус) распредвала. Чтобы облегчить работу, сначала воспользуйтесь ручкой.

Все резьбовые соединения затянуты с большим моментом, поэтому иногда их сложно демонтировать.Затем, слегка покачивая корпус распредвала, с усилием потянуть вверх. А после откручивания двух гаек в передней части корпуса можно легко ударить деревянным молотком по задней части вала, чтобы окончательно вынуть его из гнезда. Установите распределительный вал в обратном порядке.

Если вы ремонтируете из-за чрезмерного износа вала, замените коромысла. Снимаются они довольно легко, нужно просто подтянуть вверх. Но если состояние элементов хорошее, то не стоит тратить на них время: достаточно внимательно осмотреть каждый и поставить на прежние места.Причем делайте инсталляции в той же последовательности, в которой они были сняты.

Как отрегулировать клапана на ВАЗ 2106?

На автомобиле ВАЗ 2106 регулировку клапанов рекомендуется проводить каждые 10-15 тысяч км. запустить. Было выбрано оптимальное значение, потому что все это время двигатель будет работать стабильно. При изменении зазора начнут появляться небольшие «дефекты»: стук клапанов при резком увеличении оборотов, снижение отклика дроссельной заслонки и мощности двигателя.

Проблемы доходят до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть.Также необходимо регулировать клапаны после проведения работ, связанных с ремонтом или заменой распредвала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга. Для работы вам потребуются следующие инструменты: набор ключей

• ;
• ключ рожковый на 17 с хорошим рычагом;
• специальный ключ 38 для проворачивания коленвала;
• Плоский зонд толщиной 0,15 мм.

Если вы внимательно посмотрите на крышку, в которой хранится зонд, вы увидите несколько цифр, обозначающих последовательность регулировки клапана.Обратите внимание на температуру: оптимальная настройка — 20 ° С. Но если до этого был заменен распредвал ВАЗ, а во дворе теплая погода, то на температуру смотреть нельзя.

Итак, сначала снимаем крышку с ГБЦ. Учтите, что клапаны следует отсчитывать от переднего края двигателя. После этого установите поршень 4-го цилиндра ключом 38 в верхнее положение. Клапаны «6» и «8» закрыты, следовательно, зазор между рычагом и кулачком будет наибольшим.Установите щуп и проверьте зазор. Оптимальным считается тот, при котором зонд можно перемещать с некоторым усилием. Если зазор меньше или больше, зонд не перемещается или проходит свободно, продолжайте регулировку.

Для этого нужно поработать двумя ключами на 17: одним ослабить стопорную гайку, а вторым повернуть болт для регулировки. Причем не следует делать много оборотов регулировочным болтом, нужно медленно двигать щуп в процессе его откручивания или закручивания, чтобы не пропустить значение допустимого зазора.После контргайки затяните и снова проверьте правильность зазора. При необходимости отрегулируйте клапан заново. Порядок регулировки клапана:

• 4-й и 3-й;
• 2-й и 4-й;
• 1-й и 2-й;
• 3-й и 1-й;
• 8-я и 6-я;
• 4-й и 7-й;
• 1-й и 3-й;
• 5-я и 2-я.

Коленчатый вал вращается на 180 °, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо использовать метки на шкиве коленчатого вала, а также на распредвале. В крайнем случае крышка трамблера просто снимается и бегунок управляется.

Обратите внимание, что один оборот коленчатого вала составляет половину оборота оси распределителя. После завершения настройки выполняется сборка. Если резиновая прокладка повреждена, замените ее на новую.

Добро пожаловать!
Фазы газораспределения — не все знают, что это такое, поэтому сегодня мы постараемся вам это объяснить и показать на примере, как правильно выставить фазы газораспределения по меткам.

Примечание!
Для установки фаз газораспределения вам потребуется запастись: отверткой, а также тремя ключами на «8», «10» и «13», а еще нужно запастись специальным ключом для проворачивания. шкив коленчатого вала! (Если у вас нет специального ключа, вы можете использовать вместо него головку «36»)

Резюме:

Какие фазы газораспределения?
Попробуем объяснить вам все простыми словами, под фазами газораспределения понимается момент, когда поршень в двигателе перемещается вверх-вниз в определенном заранее заданном интервале.Если фазы газораспределения нарушаются, то в этом случае поршень отклоняется от заданного интервала и, как следствие, двигатель работает неравномерно.

Когда нужно настраивать фазы газораспределения?
Как уже было сказано ранее, при сбивании фаз двигатель автомобиля начинает работать не плавно, а именно:

• Автомобиль уменьшил мощность.
• А также если увеличивается расход топлива.
• А если двигатель автомобиля начинает работать с перебоями, то есть глохнет на холостом ходу и возможно подскочат обороты двигателя на холостом ходу.

Как настроить фазы газораспределения на ВАЗ 2101-ВАЗ 2107?

2) Сняв кожух, накройте шейку карбюратора чистой тканью, чтобы во время работы в нее не попадала грязь.

3) Затем снимите с штуцера, который находится на карбюраторе, шланг отвода картерных газов.

4) Затем ослабьте винт, которым крепится трос воздушной заслонки.

5) Затем ослабьте болт крепления оболочки троса воздушной заслонки.

7) Затем откручиваем все болты крепления крышки головки блока.

8) После откручивания болтов подденьте отверткой и снимите стопорную шайбу, фиксирующую промежуточный рычаг.

9) Далее снимаем промежуточный рычаг.

10) Затем осторожно снимите крышку с головки блока.

Примечание!
Если на крышке или на головке самого агрегата есть прокладка, то снимите и ее и в результате замените на новую, так как, как правило, при изношенной крышке возможно протекание масла через нее. произойдут в будущем!

11) Затем поверните гайку шкива коленчатого вала специальным ключом до тех пор, пока метка звездочки распределительного вала не совпадет с меткой на корпусе, как показано на фото ниже.(Если вы не знаете, как повернуть гайку шкива коленчатого вала, то прочтите статью под названием «Установка поршня в положение ВМТ». В этой статье вы найдете три способа поворота коленчатого вала)

Примечание!
Метка на звездочке коленчатого вала также должна совпадать с длинной меткой на крышке распределительного вала!

12) Если у вас есть такая ситуация, что одна из двух меток совпадает, а другая нет, то выполните операцию, указанную ниже:

1.Во-первых, согнуть язычок замка шайбы болта, который крепит звездочку распределительного вала.

2. Затем включите первую передачу и открутите болт крепления звездочки распределительного вала.

4. После этого снимите цепь со звездочки и измените ее положение в нужном вам направлении, следя за тем, чтобы обе метки, одна из которых находится на коленчатом валу, а другая — на распредвале, совпадали друг с другом. как показано в параграфе «».

Установка:

Примечание!
Более подробно по установке всех деталей на свои места смотрите в самом низу статьи в ролике!

1) Для начала наденьте звездочку распределительного вала вместе с цепью на ее место.

3) Затем затяните болт крепления звездочки распределительного вала, а также установите все оставшиеся шайбы.

Примечание!
Полностью болт, которым крепится звездочка распределительного вала, крутить не нужно!

4) Затем проверните коленчатый вал на два оборота и еще раз проверьте положение всех меток.

5) Если метки на распредвале и на коленвале совпадают, то затяните до конца болт, которым крепится звездочка распредвала.

6) Если метки не совпадают, то заново установите фазы газораспределения на метки.

7) Установите все остальные детали в порядке, обратном снятию.

Примечание!
Если у вас есть вопросы, задавайте их в комментариях, и наши сотрудники ответят вам в ближайшее время!

Дополнительное видео: ,

Устройство 8-ми клапанного двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 своими руками

8-ми клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снимите клапанную крышку ГБЦ ВАЗ 2110 (см. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111).

На двигателе ВАЗ-2111 ключом на «10» отверните две гайки крепления «наливных» проводов к шпилькам заглушек ГБЦ ВАЗ 2112 и снимите провода со шпилек.

Ключом на 10 отверните две гайки и один болт.

Снимите колпачок …

… и его уплотнительное кольцо.

На двигателе ВАЗ-2110 снимите кожух вспомогательных агрегатов (см. Снятие кожуха вспомогательных агрегатов двигателя ВАЗ-2110).
Снимите шкив распределительного вала. Откручиваем верхнюю гайку крепления задней крышки ремня ГРМ Лада 2111, 2110 (см. Снятие насоса охлаждающей жидкости на двигателях ВАЗ-2111, -2110).

Ключом «13» равномерно в несколько этапов (до сброса давления пружин клапана) откручиваем десять гаек крепления корпусов подшипников распределительного вала.

Снимите передние штифты …

… и задние подшипники распределительного вала.

Слегка отодвинув от ГБЦ заднюю крышку ремня ГРМ ВАЗ 2111, снимаем распредвал.

Снять сальник распредвала ВАЗ 2110.

Установите распределительный вал в следующей последовательности.

Очищаем сопрягаемые поверхности ГБЦ и корпусов подшипников от старого герметика и масла.

Смазываем опорные шейки и кулачки распредвала ВАЗ 2112 моторным маслом. Укладываем вал в подшипники ГБЦ таким образом, чтобы кулачки первого цилиндра были направлены вверх.

На поверхность ГБЦ, сопрягающуюся с корпусами подшипников в районе крайних подшипников, наносим тонкий слой силиконового герметика.

Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.

Предварительно затяните гайки в последовательности, показанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. В этом случае необходимо следить за тем, чтобы установленные втулки корпусов беспрепятственно входили в свои гнезда.

Наконец, затяните гайки с моментом 21,6 Н • м (2,2 кгс.м) в той же последовательности.
После затяжки гаек аккуратно удалите остатки выдавленного из зазоров герметика.Проверить зазоры в клапанном механизме. Запрессовываем новый сальник распредвала (см. Замена сальника распредвала для двигателей ВАЗ-2110, -2111).

Дальнейшая сборка производится в порядке, обратном разборке.

Контактная система зажигания УАЗ, состав и общее устройство, схемы контактной системы зажигания. Ремонт и обслуживание автомобилей, двигателей и автоматических трансмиссий Бесконтактное зажигание для УАЗ 3151

.

Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.

Как выставить зажигание

Для того, чтобы правильно отрегулировать и настроить зажигание на УАЗ, необходимо соблюдать последовательность действий, указанную в руководстве по ремонту.

Перед началом регулировки системы зажигания необходимо установить автомобиль на смотровую яму или специальную площадку для проведения ремонтных работ и включить ручной тормоз . .. Колесные механизмы автомобиля должны быть зафиксированы стопором или упором. Блок питания необходимо выключить.

После этого можно приступать к установке зажигания.Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. В этом случае необходимо проверить, совпадает ли отверстие на шкиве коленчатого вала со штифтом на крышке распределительного вала. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика КРУ.

Затем снимите крышку с распределительного устройства и поверните коленчатый вал на 180 °. Октановый корректор должен быть в нулевом положении. Затем необходимо прикрутить указатель к корпусу датчика распредвала болтом так, чтобы его положение совпало с линией октан-корректора.

После этого отрегулируйте ползунок, вращая его против часовой стрелки. Это поможет уменьшить зазор привода. Когда наконечник статора совпадет с красной меткой, вы можете закрепить пластину болтом.

Затем необходимо заменить крышку датчика КРУ и проверить правильность установки выводов зажигания в соответствии с порядком работы цилиндрических механизмов (1-2-4-3). Считайте против часовой стрелки. Регулировка зажигания на УАЗе завершена.

Если при увеличении скорости до 50-60 км / ч водитель ощущает кратковременную детонацию, значит, процедура выполнена правильно.

В случае отсутствия детонации необходимо увеличить угол опережения, повернув датчик по часовой стрелке.

Как проверить катушку зажигания

Проверка требуется в следующих случаях:

• Механизм не глохнет при выключенном зажигании.
• Произошло короткое замыкание.
• Свечи зажигания вышли из строя.
• Катушка нагревается и перегружает систему.

Для проверки катушки зажигания необходимо выключить блок питания и открыть капот. Затем нужно найти катушку. Для этого рекомендуется проследить провода, идущие от ПРА к тыльной стороне … После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо дождаться полного остывания двигателя.Это может занять 15-25 минут.

Затем следует разобрать свечу с помощью специальной насадки. Делать это нужно аккуратно и следить, чтобы в яму не попал мусор. это вызовет неисправность блока питания … Нужно подключить провод обратно к свече. Для этой операции рекомендуется использовать изолированные плоскогубцы.

После этого нужно прикоснуться резьбовой стороной свечи к голому металлу. При включенном зажигании все элементы электрооборудования автомобиля заработают, а значит, катушка исправна.Водитель, выполняющий ремонтные работы, должен видеть синюю искру. Если нет, значит неисправна система. Если образуется оранжевая искра, подается недостаточное напряжение. Причиной этого могут быть плохой контакт, низкий ток или дефекты корпуса катушки.

Другой способ проверить соединение катушки зажигания:

1. Снимите катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, снять с корпуса катушки крепления с помощью гаечного ключа.
2. Определите состояние механизма с помощью омметра. Необходимо касаться щупами первичной обмотки, одновременно касаясь 2-х контактов. После этого необходимо измерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными фиксаторами. При проверке устройства рекомендуется носить защитную одежду (маску, очки и перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с последующим его подключением. Вам понадобится крестовая отвертка и отвертка с плоской головкой, чтобы удалить старый замок.

Порядок демонтажа старого замка системы зажигания автомобиля:

1. Снимите крепеж с нижней панели обивки рулевой колонки.
2. Вставьте ключ в замок и установите его в нулевое положение, в котором рулевой механизм будет заблокирован.
3. Снимите рулевую колонку.
4. Выверните болты крепления замка зажигания.
5. Вставьте плоскую отвертку в небольшое технологическое отверстие и нажмите на защелку, удерживающую замок.
6. Вытолкните фиксатор из сиденья.
7. Отсоедините все системные провода.
8. Установите новый замок, подсоедините провода и соберите механизм, выполняя все действия в обратном порядке.

Все провода подключаются по часовой стрелке.

К выводу № 50 нужно подключить красный провод, отвечающий за стабильную работу пускового устройства.

Необходимо подключить синий провод с черной полосой к клемме № 15, отвечающей за обогрев салона автомобиля.

Розовый провод подключен к контакту № 30, а коричневый провод — к 30/1.

Черный провод необходимо подключить к разъему INT, отвечающему за работу габаритных огней и фар.

После того, как все провода подключены, нужно подключить клемму аккумулятора. К верхней части клеммы необходимо подключить черный провод.Затем нужно запустить двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электроприборов, а затем исправность механизма стартера.

Если все провода подключены правильно, то когда ключ зажигания находится в нулевом положении, все электрические компоненты будут отключены от источника питания. Поворот ключа в первое положение активирует систему, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стоп-сигналами, а также омывателями и очистителями стекол.При перемещении ключа во второе положение срабатывает стартер, шток противоугонной системы выдвигается и убирается при изменении положения ключа.

Если этого не произошло, значит провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Цепь зажигания

Схема зависит от типа системы зажигания УАЗ-3151. Чтобы правильно настроить контактное, бесконтактное, электронное или подводное зажигание своими руками, необходимо воспользоваться инструкцией по ремонту.

Контакт

Схема подключения контактной системы включает такие элементы как:

• Замок. Он расположен на корпусе рулевой колонки и необходим для управления прохождением тока между аккумуляторной батареей автомобиля и зажиганием.
• Аккумулятор. В момент, когда двигатель выключен, источником питания всего электрооборудования является аккумуляторная батарея … Она дополняет уровень электроэнергии, вырабатываемой генераторной установкой, если она подает напряжение ниже 12 В.
• Распределительное устройство. Он направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей зажигания в системе.
• Конденсатор. Он расположен на корпусе распределительного устройства и предотвращает появление искры между разомкнутыми контактами системы, защищая их от возгорания.
• Свеча зажигания. По центральному электроду этих механизмов проходит ток высокого напряжения. В зазоре между центральным и боковым электродами возникает искра, которая воспламеняет горючую жидкость в цилиндрическом устройстве.
• Привод. Распределительный механизм оборудован прямым приводом от распредвала … Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
• Центробежный регулятор. Необходимо установить необходимый угол опережения зажигания в зависимости от оборотов двигателя. Этот механизм включает в себя веса, которые вращаются, воздействуя на пластину с контактами прерывателя.
• Катушка. Он состоит из 2-х изолированных обмоточных проводов, намотанных на сердечник из низкоуглеродистой стали. В процессе сжатия магнитных полей вокруг первичной обмотки во вторичной обмотке генерируется ток высокого напряжения, который течет через распределитель к свечам зажигания.

Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумуляторной батареи передается на первичную катушку. После этого он начинает формировать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового выключателя размыкаются. В этот момент магнитное поле начинает исчезать, а силовые линии и витки обмоток образуют ток высокого напряжения. Возникающий импульс передается на крышку корпуса клапана, и искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом моторном устройстве.

Бесконтактный

Для установления момента бесконтактного зажигания на УАЗе необходимо подготовить следующие инструменты:

• набор ключей;
Отвертка крестовая
• ;
Стробоскоп
• ;
• спецодежда защитная в виде очков и маски;
• стопорные механизмы для колес.

Перед подключением необходимо надеть защитную одежду, поставить автомобиль на ровную поверхность и зафиксировать колеса с помощью специальных стопоров.

Для начала нужно поставить риск на клапанную крышку и совместить все отметки. После этого откручиваем свечу зажигания первого цилиндрического механизма двигателя и снимаем крышку с главного распределителя. Если вытащить свечу зажигания первого цилиндра, можно отследить ход поршневой части мотора.

Затем нужно вставить длинную отвертку в свечной колодец и повернуть коленчатый вал храповым механизмом по часовой стрелке, установив его в положение самой высокой мертвой точки.Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть напротив длинной метки на корпусе силового агрегата.

После этого нужно ослабить стопорную гайку, прижимающую распределитель к блоку цилиндров. Поворачивая корпус, необходимо установить одну из прорезей в зазор датчика Холла. При этом контакт скользящего типа ползуна должен полностью совпадать с боковым контактом № 1 на крышке распределителя, корпус которого необходимо повернуть в устойчивое положение и зафиксировать фиксирующей гайкой.

Затем затяните гайку крепления КРУ и установите крышку со свечами на место.

По окончании всех работ нужно запустить двигатель, прогреть его до температуры + 50 … + 60 ° С и исправить контактное зажигание стробоскопом.

Стробоскоп должен быть подключен к распределителю. Это обеспечит одновременное искрение в цилиндрах. Направив лампу на шкив, можно четко увидеть положение отметки шкива и ее изменение с увеличением оборотов двигателя.

Когда поршень первого цилиндрического механизма находится в положении верхней мертвой точки, рекомендуется совместить выемку шкива коленчатого вала с первой длинной линией. Этот риск находится на крышке блока ГРМ. Это поможет обеспечить требуемый угол опережения впрыска топлива при втором риске в 5 °.

Электронный

В системе электронного зажигания вообще отсутствует механическое перемещение элементов. Работу этой системы обеспечивают специальные датчики и блок управления.Это дает возможность повысить производительность транспортной силовой установки и снизить средний расход топливной жидкости.

Для установки зажигания электронного типа необходимо переместить 4 цилиндр моторной части в положение верхней мертвой точки. Для этого нужно повернуть храповик коленвала до совпадения меток со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, проложить новую проводку и установить катушку высокого напряжения.Затем вы можете прикрепить выключатель к щитку моторного отсека и вкрутить новые свечи зажигания.

Высоковольтные провода необходимо подключать в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

Коричневый провод необходимо подключить к разъему № 1. К разъему № 2 — черный. Белый провод подключается к разъему № 3, а синий — к № 4.

Для правильной настройки зажигания необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленчатого вала.Перед началом работы выключите двигатель и дайте ему остыть. После этого необходимо отсоединить отрицательную клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместите метку на шкиве с меткой на приводе ГРМ.

Крышка. Ползунок должен располагаться напротив входа «1» внутри него. Если нет, поверните коленчатый вал на 180 градусов. Установите октан на «0». Прикрутите индикатор болтом к корпусу распределителя зажигания так, чтобы он совпадал со средней линией октан-корректора.Слегка ослабьте болт крепления пластины к корпусу датчика распределителя.

Осторожно поверните корпус, удерживая ползунок против его вращения пальцем, чтобы устранить зазоры в приводе, пока кончик лепестка на статоре и красная метка на роторе не совместятся. Закрепите пластину октан-корректора болтом на корпусе датчика распределителя.

Заменить крышку датчика-распределителя. Проверить угол опережения зажигания по цилиндрам 1-2-4-3 против часовой стрелки. После установки угла опережения зажигания проверьте правильность его движения.

Запустить двигатель, прогреть до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км / ч, резко нажмите на педаль газа. Если кратковременная детонация ощущается на скорости 55-60 км / ч, то момент на бесконтактном зажигании выставлен правильно. При сильной детонации поверните датчик распределителя на 0,5–1 деление по шкале октан-корректора против часовой стрелки. Если стука нет вовсе, то увеличьте угол опережения, повернув датчик распределителя по часовой стрелке.Деление шкалы соответствует углу поворота коленчатого вала двигателя в 4 градуса.

Источники:

• Как правильно установить трамблер на УАЗ 417
• Схема управления бесконтактным зажиганием

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна выполняться с высокой точностью. Ошибки при установке зажигания приводят к увеличению расхода топлива и снижению мощности двигателя.

Инструкции

Припаркуйте автомобиль на ровной горизонтальной поверхности и затормозите стояночным тормозом.Установите поршень первого цилиндра в положение верхних мертвых точек. В этом случае отверстия M3 (5 градусов до ВМТ) на шкиве коленчатого вала и штифт на крышке распределительных шестерен должны быть совмещены.

Снимите пластиковую крышку с корпуса датчика распределителя. Убедитесь, что электрод-ползун находится точно напротив провода на крышке. Этот штифт обозначен цифрой 1 и предназначен для провода свечи зажигания первого цилиндра.

С помощью болта со вставленной в него стрелкой прикрутите пластину октан-корректора датчика распределителя к корпусу привода.В этом случае стрелка должна совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику распределителя. Удерживая ползунок, чтобы закрыть зазор привода, осторожно поверните корпус, пока красная отметка на роторе и кончик лепестка на статоре не совместятся. Затяните болт пластины октан-корректора на датчике распределителя.

Бесконтактная система зажигания УАЗ-31519 с двигателем УМЗ-4218 включает в себя: датчик распределителя, транзисторный ключ, катушку зажигания, провода низкого и высокого напряжения, выключатель зажигания.

Состоит из корпуса, крышки, ролика, датчика синусоидального напряжения, центробежно-вакуумного регулятора, октан-корректора. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения вала.

Датчик напряжения состоит из ротора и статора, ротор представляет собой кольцевой постоянный магнит с четырехполюсными зажимами, плотно прижатыми к нему сверху и снизу, жестко закрепленными на втулке. В верхней части ротора на втулке установлен ползун.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный провод, подсоединенный к проводу датчика. Второй вывод обмотки электрически соединен с корпусом в собранном датчике-распределителе. На роторе есть метка, на статоре стрелки, которые служат для установки начального момента искрообразования.

Катушка зажигания B116.

Сопротивление обмоток при температуре 25 градусов + -10: первичная — 0,43 Ом, вторичная — 13000-13 400 Ом.Максимальное развиваемое вторичное напряжение составляет 30 000 вольт. Катушка имеет клемму высокого напряжения и две клеммы низкого напряжения: клемма K — для соединения с клеммой «+» переключателя, немаркированная клемма — с клеммой короткого замыкания переключателя.

Свеча зажигания.

Замок зажигания 2108-3704005-40.

С блокировкой от кражи, с блокировкой от повторного пуска стартера без предварительного выключения зажигания и с подсветкой розетки. Блокирующее устройство от повторного запуска стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Такой поворот должен быть возможен только после того, как ключ будет возвращен в положение 0 (выключено). Стержень блокировки противоугонного устройства должен выдвигаться, когда ключ установлен в положение 0 и вынут из замка. Ключ должен выниматься из замка только в положении 0.

Переключаемые цепи для разных положений ключа зажигания:

0 — все выключено, контакт «30» под напряжением.

I — зажигание, контакты под напряжением «30» — «15», цепи обмотки реле разгрузки, обмотка возбуждения генератора, система зажигания, система управления включены соленоидный клапан карбюратора, указатели поворота, фонарь заднего хода, управление устройств.

II — зажигание и стартер, контакты «30» — «15» и «30» — «50» под напряжением, включены те же цепи, что и в положении I ключа зажигания, плюс обмотка дополнительного стартера реле.

Бесконтактная система зажигания УАЗ-31601 с двигателем УМЗ-421-30.

Бесконтактная система зажигания двигателя УАЗ-31601 с двигателем УМЗ-421-30 включает в себя: датчик распределителя, транзисторный ключ, катушку зажигания, дополнительное сопротивление, свечи зажигания, провода низкого и высокого напряжения, выключатель зажигания. .

Карбюраторный двигатель ЮМЗ-4218 на УАЗ-31519 в первую очередь отличается от карбюраторного двигателя ЮМЗ-421-30 на УАЗ-31601 степенью сжатия в цилиндрах. Для первого это значение 7,0, а для второго — 8,2.

Датчик распределителя 3312.3706-01.

Устройство и характеристики такие же, как в системе зажигания УАЗ-31519.

Транзисторный переключатель 1302.3734-01 или 468.332.007 или 3.629.000.

Состоит из корпуса и щита с радиоэлементами.Клеммы транзисторного ключа предназначены: клемма D — для подключения к низковольтной клемме датчика распределителя, клемма короткого замыкания — для подключения к клемме катушки зажигания, клемма «+» — для подключения к клемме «+ ”Дополнительного сопротивления или блока предохранителей.

Катушка зажигания B116.

Полностью соответствует одноименной катушке зажигания в бесконтактной системе зажигания УАЗ-31519.

Дополнительное сопротивление 1402,3729.

Значение активного сопротивления между выводами «+» и «C» равно 0.71 + -0,05 Ом, между выводами «С» и «К» — 0,52 + -0,05 Ом.

Свеча зажигания.

A11P, A14BP или Brisk NR17YC.

Выключатель зажигания.

На автомобиле УАЗ-31601 используется выключатель зажигания 2110-3704005 с противоугонным устройством блокировки, с блокировкой от повторного запуска стартера без предварительного выключения зажигания и с подсветкой розетки.

Техническое обслуживание бесконтактной системы зажигания УАЗ-31519 и УАЗ-31601.

Регулярно проверяйте затяжку гаек низковольтного разъема датчика распределителя, крепление соединительных проводов, бегунка, крышки распределителя и при загрязнении протирайте тканью, смоченной чистым бензином. Периодически проверяйте выключатель зажигания на предмет правильного замыкания контактов при различных положениях ключа, работу противоугонного устройства и работу блокирующего устройства от повторного включения стартера.

Через 50 000 км. Измерьте сопротивление комбинированного угля, расположенного внутри центрального выпускного отверстия крышки распределителя. Уголь необходимо заменить, если значение его сопротивления превышает 6000-15000 Ом.

Шарикоподшипник опоры статора тщательно промыть чистым бензином, залить смазкой Литол-24 не более 2/3 свободного объема подшипника, предварительно сняв крышку, ползун, ротор и опору статора.

Во избежание перекрытия поверхностей и прогорания крышки датчика-распределителя проследить, чтобы высоковольтные провода с наконечниками до упора вошли в пазы крышки. Не включайте зажигание, если на крышке есть влага. Содержите в чистоте пластиковые детали — крышка, бегунок, клемма низкого напряжения и т. Д.

Установка угла опережения зажигания в бесконтактной системе зажигания УАЗ-31519 и УАЗ-31601.

1. Установите поршень первого цилиндра в верхнюю мертвую точку хода сжатия в первом цилиндре, пока метка MZ (5 градусов до ВМТ) не совпадет на шкиве коленчатого вала со штифтом на крышке распределительного механизма.

2. Снимите пластиковую крышку с датчика распределителя. Убедитесь, что электрод ползунка прилегает к клемме на крышке датчика распределителя, обозначенной цифрой «1» — клемме свечи зажигания первого цилиндра двигателя.

3. Закрепите пластину октан-корректора датчика распределителя на корпусе привода болтом со вставленной в него стрелкой так, чтобы стрелка совпадала со средним делением шкалы октан-корректора. Ослабьте болт крепления пластины октан-корректора к корпусу датчика распределителя.

4. Удерживая пальцем ползунок против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения красной метки на роторе и кончика лепестка на статоре. Закрепите пластину октан-корректора на корпусе датчика распределителя болтом.

5. Установить крышку датчика распределителя, проверить правильность установки проводов зажигания к свечам зажигания в соответствии с порядком цилиндров двигателя 1-2-4-3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки угла опережения зажигания, прослушивая работу двигателя УАЗ при движении автомобиля. Для этого прогрейте двигатель до температуры 80 градусов Цельсия и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км / ч, дайте автомобилю разгон, резко нажав на дроссель педали привода … Если в В этом случае наблюдается небольшая кратковременная детонация до скорости 55 — 60 км / ч, тогда момент зажигания выставлен правильно.

При сильной детонации поверните корпус датчика распределителя по шкале октан-корректора на 0,5 — 1,0 деления против часовой стрелки. Каждое деление шкалы соответствует изменению момента зажигания на 4 градуса, считая по коленчатому валу … При полном отсутствии детонации необходимо увеличить угол опережения зажигания, повернув корпус датчика распределителя по часовой стрелке.

Датчик напряжения состоит из ротора и статора. Закрепите пластину октан-корректора на корпусе датчика распределителя болтом.6. Установите крышку датчика распределителя, проверьте правильность установки проводов зажигания к свечам зажигания в соответствии с порядком работы цилиндров двигателя 1-2-4-3, считая против часовой стрелки. После каждой установки зажигания проверяйте точность установки угла опережения зажигания, прислушиваясь к работе двигателя во время движения автомобиля.

Система зажигания для УАЗ 469

Этот режим используется, если вы запускаете двигатель стартером. Зажигания для УАЗа имеют простую конструкцию.Бесконтактное зажигание удобнее в использовании, чем контактное.

С блокировкой от кражи, с блокировкой от повторного пуска стартера без предварительного выключения зажигания и с подсветкой розетки. Блокирующее устройство от повторного запуска стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Работа двигателя автомобиля невозможна без правильно установленного угла опережения зажигания. Поворачивайте корпус распределителя до тех пор, пока средняя метка на его корпусе не совместится с меткой на двигателе.Например, для автомобиля ВАЗ-2106 выключатель может быть установлен в пустом пространстве между бачком омывателя и левой фарой. Просверлите 2 отверстия и прикрутите выключатель саморезами. Правильная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность управлять автомобилем в комфортных условиях. Установите коленчатый вал в положение, соответствующее 5 градусам угла опережения зажигания. Проверить порядок подключения высоковольтных проводов цилиндров двигателя.

Схема подводного зажигания УАЗ

Или можно пойти дальше, выкинуть штатную обвязку, систему EPHH и установить переключатель на место вариатора под капотом.Вывод дополнительного сопротивления «на реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не на реле стартера. Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с трамблером АТЕ-2 и датчиком Холла станет выключатель 962.3734 в комплекте с датчиком детонации (автоматический октан-корректор). Датчик детонации подключается к 7-й ножке коммутатора, которая обычно не используется. Суть в том, что восьмиступенчатый трамблер на восьмицилиндровом моторе стоит «от задницы» двигателя и приводится в движение от распредвала.

В распределителе установлена ​​пара датчиков Холла, расположенных под углом 90 градусов. относительно друг друга. На ось надевается пластина «бабочка»; при перемещении в датчиках Холла поочередно формирует импульсы. Подойдет любой трамблер, главное, чтобы он подходил к типу привода и был исправен.

Рекомендации по установке трамблера Можно ли поставить трамблер от Волги на УАЗ. Опыт эксплуатации распределителя с датчиком Холла (статья) Как изолировать распределитель от воды? Преобразование бесконтактного зажигания в контактное Я без труда переделал все электронное зажигание на 31519 с двигателем 3 л.Штатный электронный распределитель зажигания заменен на механический R 119-B; 2. Заменена штатная катушка зажигания на Б-117 А; 3. Штатный переключатель и вариатор просто снимаются; 4. Если система зажигания контактная, то может быть изношен подшипник в распределителе зажигания или неправильно выставлен зазор между контактами. Выставляете ползунок распределителя на первый цилиндр с изогнутым стартером, а среднюю отметку на шкиве КВ (ЗМЗ 402) или первую по шкиву (двигатели ЮМЗ) напротив вала.Предназначен для установки на автомобили ГАЗель и Волга с карбюраторным двигателем ЗМЗ-4026.10 взамен штатной системы зажигания.

ШАГ 4: Подключите проводку и установите переключатель. Вставляем провода в трамблер.

Инструкция по замене трамблера с приводом масляного насоса

Выключите зажигание и снимите крышку распределителя, к ней подсоединяются наконечники и высоковольтные кабели. Затем провод, подключенный к выключателю, необходимо отсоединить от распределительного механизма.Взяв ключ на 13, откручиваем две гайки крепления устройства и демонтируем механизм от силового агрегата вместе с приводом масляного насоса.

Какая схема подключения электронного или бесконтактного зажигания на УАЗ 417, как перевести контактное зажигание в бесконтактное? Почему греется змеевик и как отрегулировать и отрегулировать угол опережения? Также бесконтактные системы оснащены электромагнитным устройством, что позволяет добиться более стабильной работы двигателя. Один из основных нюансов в плане обслуживания — необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч километров.После этого следует снять крышку с распределительного механизма.

Для того, чтобы распределитель вошел в привод, необходимо добиться совпадения выступов на муфте под распределителем с пазами на приводном валу. На установленном трамблере не должно быть зазора между пластиной октан-корректора и самим корпусом привода. Снимаем крышку нового трамблера. Для этого отверткой Phillips откручиваем 2 винта. Бегун должен смотреть на моторный щит.Дело в том, что нумерация 1-го цилиндра трамблера АТЕ-2 не совпадает с нумерацией штатного трамблера. Ставится на штатное место без переделок. ШАГ 4. Подключение проводки и установка переключателя Ничего сложного. Если использовать комплект от ВАЗ-21074, то без колодок будет всего 3 контакта.

Основными элементами системы контактного типа являются аккумулятор, КЗ, привод, свечи, конденсатор и прерыватель с распределителем.Бесконтактная система зажигания, которую называют транзисторной. В отличие от двух описанных выше систем электронная система зажигания отличается сложным устройством, обеспечивающим работоспособность не только момента, но и других параметров.

8000 км Затянуть гайки трамблера и контакты провода. Смазка ступицы ротора. 2. Снимите пластиковую крышку с трамплина и убедитесь, что электрод ползунка совмещен с выемкой на крышке.

— датчик-распределитель;

— переключатель транзисторный;

— катушка зажигания;

— дополнительное сопротивление;

— вибратор аварийный;

— свеча зажигания.

Датчик распределителя

Датчик распределителя имеет корпус, крышку, ролик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, октан-корректор. Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от скорости.

Датчик напряжения состоит из ротора и статора. Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными зажимами, жестко закрепленными на втулке.В верхней части ротора на втулке установлен ползун.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины. Статор имеет изолированный многожильный провод, подсоединенный к проводу датчика. Второй вывод обмотки электрически соединен с корпусом в собранном датчике-распределителе.

На роторе есть метка, на статоре стрелки, которые служат для установки начального момента искрения.

Сопротивление обмоток при температуре (25 ± 10) ° С, Ом:

первичная….. 0,43

вторичный ….. 13,000-13,400

Максимальное развиваемое вторичное напряжение, В ….. 30 000

Катушка имеет клемму высокого напряжения и две клеммы низкого напряжения:

— клемма К — для подключения к клемме К дополнительного сопротивления;

— выход без маркировки — с выходом переключателя короткого замыкания.

Значение активного сопротивления между выводами «+» и «C» (0,71 ± 0,05) Ом, между выводами «C» и «K» — (0.52 ± 0,05) Ом.

Состоит из корпуса и щита с радиоэлементами. Выводы переключателя предназначены:

— вывод D — для соединения с низковольтным выводом датчика распределителя;

— выход короткого замыкания — для связи с выходом катушки зажигания;

— клемма «+» — для подключения к клемме «+» дополнительного сопротивления или блока предохранителей.

Состоит из корпуса и платы, на которой смонтированы все узлы вибратора. Вывод один.Включение его в работу допускается только при выходе из строя транзисторного ключа или обмотки статора датчика.

Техническое обслуживание

Через 8000 км

Проверить затяжку гаек низковольтного разъема датчика распределителя, крепление соединительных проводов.

Через 16000 км

Проверить распределитель зажигания: осмотреть ползунок, крышку распределителя и при загрязнении протереть хлопчатобумажной тканью, смоченной чистым бензином.

Смажьте втулку ротора из капельницы (4-5 капель) (сначала снимите бегунок и войлок под ним).

Через 50000 км

Шарикоподшипник опоры статора тщательно промыть чистым бензином, залить в него смазку Литол-24 не более 2/3 свободного объема подшипника (предварительно снять крышку, бегунок, опора ротора и статора).

Порядок установки угла опережения зажигания

1. Установить поршень первого цилиндра в верхнюю мертвую точку такта сжатия первого цилиндра до совпадения отверстия МЗ (5 ° до ВМТ) на шкиве коленчатого вала со штифтом на крышке привода ГРМ.

2. Снимите пластиковую крышку с датчика распределителя. Убедитесь, что электрод ползуна прилегает к клемме на крышке датчика распределителя, обозначенной цифрой «1» (клемма для свечи зажигания первого цилиндра двигателя).

3. Затяните болтом со вставленной в него стрелкой пластину октан-корректора датчика распределителя к корпусу исполнительного механизма так, чтобы стрелка совпала со средним делением шкалы октан-корректора.

4.Ослабьте болт крепления пластины октан-корректора к корпусу датчика распределителя.

5. Удерживая пальцем ползунок против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения красной метки на роторе и кончика лепестка на статоре. Закрепите пластину октан-корректора болтом на корпусе датчика распределителя.

6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам зажигания в соответствии с порядком работы цилиндров двигателя 1-2-4-3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки угла опережения зажигания, прислушиваясь к работе двигателя во время движения автомобиля.

Для этого прогрейте двигатель до температуры 80 ° С и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км / ч, дайте автомобилю ускорение, резко нажав на педаль газа. Если есть небольшая кратковременная детонация до скорости 55-60 км / ч, то угол опережения зажигания правильный.

При сильной детонации поверните корпус датчика распределителя (рис.7.24) по шкале октан-корректора на 0,5-1,0 деления против часовой стрелки. Каждое деление шкалы соответствует изменению угла опережения зажигания на 4 °, считая по коленчатому валу. Если детонация вообще отсутствует, необходимо увеличить угол опережения зажигания, повернув корпус датчика распределителя по часовой стрелке.

как избавиться, эффективные упражнения и рекомендации

Многие страдают такой проблемой, как двойной подбородок. Как с ней бороться? В этой публикации мы рассмотрим множество способов.Вы узнаете, как убрать двойной подбородок в домашних условиях, а также о стрижках, которые вам больше подойдут, пока вы боретесь с ним. Прежде всего, нужно разобраться в причинах этой проблемы.

Что такое двойной подбородок?

Другими словами, это обвисшая часть кожи, которая появляется из-за скопления лишнего жира в области подбородка и шеи.

Двойной подбородок здоровью не угрожает, но выглядит очень некрасиво. Вот почему многие люди думают, как от него избавиться.Для начала разберем причины появления этого явления.

Почему появляется второй подбородок?

Наиболее частые причины двойного подбородка:

1. Генетическая зависимость — это наследственность.
2. Возраст. С возрастом кожа и мышцы ослабевают, появляется так называемый второй подбородок.
3. Болезни эндокринной системы. Эта причина должна быть удалена или подтверждена как можно скорее, особенно если нет других факторов для появления проблемы.Срочно нужно посетить эндокринолога, чтобы проверить работу щитовидной железы и вероятность диабета.
4. Избыточный вес.
5. Второй подбородок может появиться у толстых женщин, которые регулярно быстро худеют. Особенно это актуально для тех, кто сначала садится на голодную диету, избавляясь от нескольких килограммов, а потом снова их набирает.
6. Неправильная осанка. Если при ходьбе наклоняться, неправильно держать голову при чтении, то со временем под подбородком появляется кожная складка, которая постепенно заполняется жировой тканью.
7. Слишком высокие и мягкие подушки для сна.
8. Слишком частое посещение солярия, злоупотребление летним солнцем. Ультрафиолет разрушает коллаген, который отвечает за эластичность и молодость эпидермиса.

Прежде чем рассматривать способы избавления от второго подбородка, предлагаем узнать о мерах профилактики этой проблемы.

Профилактика появления второго подбородка

Необходимо поддерживать нормальный вес.Если вы, похудев, избавились от двойного подбородка, а потом снова стали потреблять столько же калорий и пренебрегать физическими нагрузками, то проблема снова вернется.

Надо заниматься спортом. Речь идет не только об упражнениях для шеи, которые мы рассмотрим позже, но и об общей активности.

Необходимо проводить самомассаж шеи и лица, делать компрессы из раствора соли и различных полезных трав, натирать льдом.

Купите ортопедическую подушку, которая будет держать голову и шею в правильном положении во время сна.

Важным фактором профилактики двойного подбородка и избавления от него является полноценный отдых и качественный сон. Не пренебрегайте этими моментами, ведь от них зависит не только внешняя красота, но и здоровье всего организма.

Как избавиться от двойного подбородка, если он уже появился? Способов много, наиболее эффективные предлагаем рассмотреть далее.

Как быстро избавиться от двойного подбородка?

К сожалению, чтобы быстро и качественно устранить второй подбородок, придется прибегнуть к помощи профессионалов.Если вы хотите решить проблему красоты всего за несколько дней, вам придется воспользоваться одним из следующих методов:

1. Платизмопластика. Оперативное вмешательство поможет быстро удалить не только второй, но и третий подбородок, а также подтянуть складки на шее.
2. Липосакция Поможет, если у вас нормальный вес. При таком раскладе двойной подбородок — это жировой запас тела, и быстро избавиться от него с помощью упражнений или изнуряющих диет не получится.
3. Резьбовой подъем. При этой процедуре хирургического вмешательства не происходит, второй подбородок удаляется нитками. Эффект от процедуры продлится до пяти лет, но стоит дорого.
4. Мезотерапия предполагает введение под кожу жирорастворимых веществ, витаминов, коллагена.
5. Лицо Thermage. Это воздействие на жировые отложения в виде второго подбородка с помощью радиоволн, которые быстро их разрушают.
6. LPG массаж активизирует обмен веществ в жировой ткани, способствует выработке коллагена, эластичности кожи.

Все эти процедуры помогут решить вопрос, как избавиться от двойного подбородка в рекордно короткие сроки. Но далеко не каждая женщина может позволить себе эти операции, ведь они довольно дорогие, а некоторые вызывают настоящий ужас. Например, пластическая хирургия. Можно ли справиться с проблемой самостоятельно, в домашних условиях? Да конечно. Но придется немного подождать, эффект будет медленнее, чем от описанных выше процедур.

Второе упражнение для подбородка

Предлагаем рассмотреть ряд эффективных упражнений от двойного подбородка, которые необходимо сочетать с масками и массажем — о них мы поговорим ниже.Итак, избавиться от второго подбородка в относительно короткие сроки помогут следующие методы:

1. Днем, вставая и занимаясь домашними делами, нужно ходить с книгой на голове. Возьмите более тяжелый, закрепите на голове в удобном положении. Шея и голова в этом случае будут в постоянном напряжении и в правильном положении, поза также будет поддерживаться.
2. Станьте прямо, выпрямив спину и грудь. Руки следует развести в стороны и положить руки на плечи.Шею в это время следует вытянуть вверх. Сохраняйте позицию в течение пяти секунд. Повторить шесть раз.
3. Приседайте с прямой спиной, выдвиньте нижнюю челюсть вперед, затем вверх. Если вы чувствуете, что подбородок тоже поднимается, а кожа растягивается, значит, вы все делаете правильно. Это упражнение нужно повторять тридцать раз, а так — каждый день.
4. Сильно напрягая мимические мышцы, растягивая губы, произносите попеременно «Я» и «У» — всего пятьдесят раз.
5. Вытяните нижнюю челюсть вперед.В таком положении следует поочередно пытаться дотянуться языком до подбородка, а от нижней губы до носа. Повторить тридцать раз.
6. Мы не открываем рот, мы стараемся коснуться неба языком — как можно глубже! Повторить тридцать раз.
7. Широко откройте рот, надавите кулаком на проблемную зону. Попробуйте надавить кулаком так, чтобы челюсть сомкнулась, а челюстью, наоборот, сопротивляйтесь руке — 10 раз.
8. Лягте на ровную поверхность — подойдет пол или жесткий диван без подушки.Поднимите голову так, чтобы было видно ступни, старайтесь не отрывать плечи от поверхности. Держите голову в этом положении для силы. Повторить двадцать раз.
9. Также, лежа на прямой поверхности, просто поднимайте и опускайте голову, не задерживаясь. Повторить двадцать раз.

Упражнения для второго подбородка дадут более быстрый эффект, если совместить их с массажем и масками. Давайте посмотрим на эти моменты.

Как помогает массаж?

Некоторые не считают нужным массаж лица и шеи, считая, что это не поможет в борьбе с двойным подбородком.Эти люди ошибаются. Массаж помогает ускорить обменные процессы в подкожно-жировой клетчатке, тем самым влияя на ее расщепление. Также улучшается кровообращение, а это быстрое сжигание жира, быстрый синтез коллагена и здоровье кожи.

Постукивание

Это самый простой, но очень эффективный метод борьбы со вторым подбородком. А делается это так:

• утром и вечером после нанесения крема тридцать раз похлопать тыльной стороной ладони по проблемному месту;
• днем, когда вы читаете, смотрите телевизор, попеременно указательным и средним пальцами (тыльной стороной) быстро похлопайте по проблемному месту.

Растирание

Масло следует нанести на шею и подбородок. Если его нет, то жирный крем или мед подойдут при отсутствии аллергии и сосудов, расположенных близко к поверхности. Далее делаем так:

• Поднимите голову вверх, потрите проблемное место сверху вниз и наоборот.
• Распрямите голову, выпрямите спину. По проблемной зоне водите указательным пальцем, немного надавливая, от уха до уха. То есть так: в проблемной зоне — чуть выше уха, обратно в проблемную зону, чуть выше — к другому уху.

Растирание необходимо проводить утром и вечером в течение пятнадцати минут.

Самомассаж второго подбородка полотенцем

Для процедуры подойдет махровое мягкое полотенце. Замочите его в соли (столовая ложка соли на литр воды) или просто в холодной воде. Сожмите, закрутите жгут. Замок прямо под подбородком. Теперь, опуская концы, резко расправляем их, чтобы получились хлопки по подбородку. Намочите полотенце, пока оно нагреется.

Процедуру проводить дважды в день по тридцать раз.После этого протрите проблемное место льдом, а затем нанесите подтягивающие маски, так эффект наступит намного быстрее.

Массаж полотенцем проводится за пару часов до сна. Кожа в это время должна быть чистой, слегка увлажненной. Выполняйте процедуру совместно с другими видами массажа, с гимнастикой и масками, и вскоре вы увидите положительный результат.

Кроме полотенец, можно использовать специальные массажеры, которых на прилавках магазинов представлено огромное количество.

После упражнений и массажа кожа лучше впитывает питательные вещества и компоненты, сжигающие жир. Нет ничего лучше масок! Рецептов этих средств много, предлагаем рассмотреть наиболее эффективные. Домашние маски ничем не хуже дорогих торговых центров, главное, чтобы все используемые ингредиенты были качественными и свежими.

Маски от второго подбородка

Если вы задумываетесь о том, как убрать двойной подбородок, то маски в этом помогут. Для их приготовления используются самые простые ингредиенты.

1. Картофельная маска. Отварить три картофелины без кожуры. Затем их нужно размять, добавить чайную ложку меда и соль. Дождитесь, пока пюре немного остынет (чтобы не обжечься, но маска не должна быть холодной), приложите к проблемному месту и зафиксируйте повязкой из тонкой ткани (подойдет марля). Подержите маску час, затем смойте и нанесите на кожу подходящий крем.
2. Дрожжевая маска. Вам нужно взять столовую ложку сырых дрожжей и развести в небольшом количестве теплой воды, чтобы получить густую кашицу.Дать смеси настояться пятнадцать минут. Нанести маску толстым слоем на проблемный участок, зафиксировать пищевой пленкой, затем марлевым тампоном (сложить марлю в четыре раза), сверху эластичной повязкой, которую нужно перевязать на макушке. Выдержите пятнадцать минут, а затем смойте контрастным душем — сначала теплой, а затем холодной водой. Нанесите крем, подходящий для кожи.
3. Маска из глины. Для нее нужно взять косметическую глину — белую или серую. Такой большой ассортимент вы найдете в профессиональных магазинах.Мешочек с глиной нужно развести до кашеобразного состояния теплой водой. Нанесите на кожу (если кожа сухая, предварительно смажьте питательным кремом, дайте впитаться десять минут). Подождите, пока маска на коже полностью высохнет, а затем смойте теплой водой.

Использование компрессов

Компрессы ничем не хуже масок, чередуйте их, чтобы получить быстрый и заметный эффект. Помимо борьбы со вторым подбородком, компрессы полезны тем, что кожа успевает впитать в себя большое количество полезных веществ, которые в повседневной жизни практически недоступны.Некоторые компрессы создаются из продуктов, доступных в домашних условиях, а для некоторых нужно покупать ингредиенты в аптеке. В любом случае смеси, созданные своими руками, будут намного дешевле готовых.

Пригодятся делать следующие компрессы:

1. Лимонный. Для него нужно взять столовую ложку лимонного сока и столько же обычной соли. Разводим ингредиенты в стакане воды, смачиваем тряпочку, немного отжимая, прикладываем ко второму подбородку.Полежать с таким компрессом пятнадцать минут, смывать не нужно. Этот рецепт подходит только в том случае, если у вас нет царапин, прыщиков и других повреждений кожи.
2. Компресс из отвара зверобоя и коры дуба поможет не только от второго подбородка, но и заметно подтянет становящуюся дряблой кожицу. На ложку сухого зверобоя и измельченной коры дуба необходимо залить двумя стаканами кипятка. Ставим смесь на слабый огонь и варим десять минут после закипания.Затем накройте и дайте остыть до комнатной температуры, профильтруйте. Бульон разделить на две части, одну подогреть. Сначала смочите салфетку в горячем отваре, приложите к проблемному месту на минуту. Потом намочите на холоде — тоже нанесите на минуту. Процедуру необходимо провести в течение пятнадцати минут, нагревая горячий отвар. Когда закончите, протрите шею и подбородок льдом.
3. Эластичный бинт необходимо смочить в рассоле из квашеной капусты. Подбородок плотно завязываем, на макушке завязываем повязку, ходим час, смачивая повязку по мере высыхания этих компонентов.

В борьбе с двойным подбородком хорошо помогают эластичные бинты. Делайте эти перевязки каждый день, ходите с ними, выполняя домашние дела. Если повязка неудобна, снимите ее через час. Если неудобств нет, то иди дольше.

Мы изучили причины появления двойного подбородка и наиболее эффективные методы борьбы с ним. Каждая женщина хочет выглядеть красиво, но что делать, пока идет борьба с этим дефектом? Смените прическу на более подходящую.Какие стрижки подходят женщинам с двойным подбородком?

Стрижки для женщин со вторым подбородком

Некрасивых женщин нет, есть только неумение правильно подчеркнуть их достоинства. Если у вас второй подбородок, то рекомендуется следующее:

1. Волосы на макушке должны быть объемными, чтобы привлекать внимание к верхней, а не нижней части лица.
2. Пробор должен быть ассиметричным или боковым, нельзя делать прямой и центрированный.
3. В стрижке выбирайте асимметрию — косую челку, отсутствие прядей одной длины.
4. Для длинных волос идеально подойдет каскад.
5. Короткие стрижки не рекомендуются. Но если очень хочется, то выбирайте объемные, асимметричные. Например, классическая фасоль, где челка должна быть косой.

Вождение электрического Jeep Magneto BEV и другие концепции пасхального джипа Safari

Получайте обновления в реальном времени прямо на своем устройстве, подпишитесь сейчас.

Подписаться

MOAB, Utah — Джиппинг и внедорожник — синонимы.На протяжении более 80 лет Jeep производит необычайно функциональные автомобили 4×4, и из-за этого энтузиасты Jeep по-прежнему стекаются к этому культовому прозвищу.

Поразительно привлекательные, но разные, четыре новых концепта Jeep 2021 года на Пасхальном джип-сафари демонстрируют отличительные черты, несмотря на то, что все они функциональны, хорошо оснащены и готовы к приключениям. У нас была возможность водить их всех. Нам повезло.

Батареи: концепт Jeep Magneto BEV

Этот электромобиль с впечатляющими характеристиками аккумуляторной батареи (BEV) является важным маркером в стремлении автопроизводителя стать самым зеленым брендом внедорожников.Объединив прототип и производство Jeep Performance Parts (JPP) от Mopar, наряду с ключевым партнерством с Webasto, Jeep Magneto BEV был тщательно сконструирован с учетом эффективности, устойчивости и известных внедорожных возможностей Jeep.

Обогащенный квартетом батарей на 70 киловатт-часов и работающий от системы на 800 вольт, Magneto обеспечивает мощность до 285 лошадиных сил и 273 фунт-фут крутящего момента. Двухдверный открытый Magneto предлагает порт для зарядки, который может использовать источники как уровня 1, так и уровня 2, но не для быстрой зарядки постоянного тока.

Добавьте к этому механическую коробку передач — да, вы правильно прочитали — и мощный Magneto оживает как на дороге, так и на бездорожье.

В общих чертах, вождение Magneto похоже на любое другое транспортное средство с сцеплением: включите сцепление, выберите передачу и вперед. Однако есть некоторые неожиданные нюансы, к которым нужно немного привыкнуть, особенно в плане воплощения в жизнь. В Jeep Magneto BEV сцепление прижимается к полу, в то время как другая нога нажимает на тормоз с включенным аварийным тормозом.Затем водители нажимают кнопку «запустить аксессуар» один раз, подождите около двух секунд, нажмите еще раз, чтобы перевести его в «рабочий режим», и он почти готов к работе.

Однако именно здесь Magneto становится интересным: водители могут выбрать диапазон (2WD, 4WD high или 4WD low) и передачу, чтобы начать движение, затем они могут отпустить сцепление, не найдя точки трения, чтобы начать движение. Драйверы магнето могут полностью выключить сцепление — с включенной передачей — и оно не заглохнет и не сломается. Сцепление используется только для включения передачи, а затем для переключения передач.Нет необходимости дросселировать при включении сцепления. Просто нажмите на сцепление, включите передачу, отпустите сцепление — теперь оно включено и готово двигаться, когда этого захочет водитель. Водители могут включить передачу с выключенным сцеплением, и она не пойдет, пока не будет нажата дроссельная заслонка.

Этот двухдверный полностью электрический вариант основан на бензиновом двигателе Jeep Wrangler 2020 года, но использует специально изготовленный электродвигатель с осевым потоком, работающий со скоростью до 6000 об / мин. Концепция Magneto BEV была адаптирована так, чтобы имитировать оригинальную установку 3.6-литровый V6 как по мощности, так и по крутящему моменту. Говорят, что при выполнении поручений разница между V6 и ручной электрической трансмиссией «незначительна, за исключением почти бесшумной работы».

Переключение передач отличается плавными переходами, пока Magneto с нытьем едет по грунтовому и каменному бездорожью здесь, в Моаве. Его электромотор звучит больше как автомобиль Jetsons, с энергичным и волнистым голосом, а не тихим жужжанием традиционных электромобилей.

Тем не менее, электромотор мгновенно обеспечивает мощный импульс вперед, разгоняясь до 60 секунд в спортивном 6.8 секунд — аналогично предложениям V6 и 2. 0-turbo. Мгновенная мощность одновременно смелая и приятная, особенно на плоских каменистых участках. Мы упоминали, что у этого есть рычаг переключения передач?

Rock crawling продемонстрировал характеристики Jeep Wrangler-esque, которыми известен автопроизводитель: точный, мощный и управляемый. Сформулированные попытки были встречены легко; Jeep Magneto впечатляет. Помимо уникального силового агрегата, Magneto оснащен для электрификации внедорожных приключений 2-дюймовым подъемным комплектом JPP, 35-дюймовыми грязевыми шинами, нестандартным каркасом безопасности (с акцентом цвета Surf Blue), горными слайдерами Mopar, массивные стальные бамперы с лебедкой Warn и стальной защитной пластиной для защиты днища.

Хотя Jeep не стал бы проливать свет на линейку автомобилей с аккумулятором, он создал быстрый, тихий и типично функциональный полностью электрический внедорожник с колесной формулой 4 × 4. Как скоро мы сможем заполучить такой ?!

Классически круто: концепция Jeepster Beach

Ресто-мод Jeepster Beach, требующий кучу времени в пути, представляет собой классное сочетание традиций старой школы и современной экипировки. Подумайте о Commando 1968 года и Jeep Wrangler Rubicon 2020 года — это безумно крутой внедорожник 4 × 4, пилотировать на котором одно удовольствие.

Возврат к Jeepster второго поколения, концепт Jeepster Beach 2021 года оснащен 2,0-литровым четырехцилиндровым двигателем с турбонаддувом мощностью 270 лошадиных сил и 295 фунт-фут крутящего момента. Его нестандартный интерьер оснащен ковшеобразными сиденьями с низкой спинкой, подчеркнутыми красной кожей, и хромированным четырехточечным каркасом безопасности, что делает его идеальным, уникальным двухместным круизером в жаркие летние ночи, а также привлекающим внимание при движении по тропам. Все, что нам было нужно, — это надеть соломенные шляпы с широкими полями и насладиться напитком с маленьким зонтиком после нашей тестовой поездки по бездорожью, чтобы сделать опыт идеальным.

Люди радуют: концепция Jeep Orange Peelz

Wranglers известны своим свободным стилем жизни под открытым небом, и концепция Jeep Orange Peelz делает это легендарное наследие огромным шагом вперед. Он удаляет боковые и задние окна, добавляет кастомный съемный цельный стеклянный люк Freedom Top и использует прототип половинных дверей JPP. Открытый и воздушный Jeep Orange Peelz заставит ваши волосы свободно развиваться в течение дня, когда вы проведете веселый день в Моаве. Как говорится: «Волосы джипа, пофиг.”

Двухдверный двухцветный концепт Orange Peelz сочетается с черными как уголь элементами экстерьера с ярким интерьером в оранжево-черную клетку, как у его кузена Jeep Red Bare, что делает его привлекательным ансамблем для приключений. Orange Peelz не только хорошо выглядит, но и хорошо звучит. Он оснащен системой впуска холодного воздуха JPP и выхлопной системой, которая грохочет на холостом ходу и рычит при нажатии на дроссель.

Внедорожные возможности Orange Peelz увеличены за счет 2-дюймового подъемного комплекта JPP с амортизаторами FOX для увеличения дорожного просвета, а также грунтовых покрытий BFGoodrich KM3 и специальных каменных рельсов для успешного преодоления труднопроходимой местности.Он также оснащен изготовленным на заказ стальным бампером JPP Rubicon с 2-дюймовым защитным кожухом радиатора и лебедкой JPP Warn Rubicon грузоподъемностью 8000 фунтов. Добавьте к этому 3,6-литровый двигатель Pentastar V6 и широкий спектр деталей Mopar, которые украшают его, и вы получите сильно модифицированный концепт Wrangler, который понравится публике.

Diesel Dominator: концепт Jeep Red Bare

Оснащенный 3,0-литровым двигателем EcoDiesel V6 с турбонаддувом, этот Gladiator Rubicon предлагает те же 260 лошадиных сил и 442 фунт-фут крутящего момента, что и любой другой дизельный Gladiator или Wrangler.Интерьер салона выполнен из раскаленной кожи Katzkin с эффектной клетчатой ​​обивкой и красной строчкой. В сочетании с 2-дюймовым подъемным комплектом Mopar, 4,88 передач на осях Dana 44 и передаточным числом 91: 1, лебедкой Warn и мощными BFGoodrich KM3, этот готовый к приключениям Gladiator с низким крутящим моментом и отзывчивостью на бездорожье делает его легко командовать.

Каждый из концептов Jeep 2021 года демонстрировал разное поведение, но все они имели одну общую черту: возможности. На протяжении 80 лет автопроизводитель выпускает внедорожники 4×4.Его опыт и внимание к деталям воплощены в каждой из этих готовых к приключениям установок. Нам только жаль, что у нас не было больше времени с ними, особенно с намагничивающим Магнето.

Оставайтесь на связи с нами в социальных сетях для мгновенно обновления ec нажмите здесь, чтобы присоединиться к нашему ???? ️ ???? ️ T witter и Facebook

Теперь мы в Telegram.Нажмите здесь, чтобы присоединиться к нашему каналу (@TechiUpdate) и оставаться в курсе последних новостей об автомобилях.

Чтобы узнать все последние автомобильные новости, нажмите здесь

Чтобы быть в курсе последних новостей и обновлений, подпишитесь на нас o n Новости Google .

Кроме того, если вам нравятся наши усилия, подумайте о том, чтобы поделиться этой историей со своими друзьями, это побудит нас делать для вас более интересные новости.

Источник

Как загнать пробку от печки ваз 2109.Система охлаждения

Сначала разберемся: зачем вообще нужна замена охлаждающей жидкости на ВАЗ 2110, если мы постоянно следим за ее уровнем и регулярно доливаем до отметки на расширительном бачке. Но не все так просто. Важно знать, что антифриз после длительного использования в системе охлаждения меняет свои свойства. Если летом это не критично, то зимой может замерзнуть и сломаться и радиатор, и блок цилиндров. Длительной эксплуатацией теплоносителя считается более 70 тысяч километров или 4-5 лет эксплуатации.Итак, приступим.

1. Лучше всего заменять антифриз на эстакаде или яме, предназначенной для ремонта, чтобы был свободный доступ к днищу. Но если такой возможности нет, то устанавливайте машину на ровную поверхность. Если площадка с уклоном, то ставим машину так, чтобы уклон был обратно.
2. Отсоедините провод от вывода аккумуляторной батареи.
3. Перед началом замены антифриза убедитесь, что двигатель достаточно остыл.
4. Чтобы добраться до сливного отверстия на блоке цилиндров модели 2111, снимите модуль зажигания вместе с кронштейном (рис.1).

6. Установите бачок для слива охлаждающей жидкости под блоком цилиндров и открутите сливную пробку на блоке цилиндров. После того, как антифриз полностью вытечет, протрите блок цилиндров от остатков антифриза (рис. 3).

7. Далее устанавливаем сливной бачок под радиатор охлаждения. Откручиваем сливную пробку на радиаторе и ждем, пока антифриз полностью выйдет из системы охлаждения (рис. 4).

8. Если у вас система впрыска, то ослабьте затяжку хомута и отсоедините шланг подачи антифриза от подогревателя дроссельной заслонки (рис.5).

Если у вас карбюратор, то отсоедините шланг от штуцера подогрева карбюратора (рис. 6)

Эта процедура необходима для того, чтобы при заполнении охлаждающей жидкостью системы охлаждения из нее выходил воздух и не образовывалась воздушная пробка.
9. Заливаем систему охлаждения, залив антифриз в расширительный бачок, пока его уровень не окажется у верхнего края ремня крепления. Закручиваем пробку расширительного бачка.
Крышка расширительного бачка должна быть затянута плотно, так как при работающем двигателе бачок находится под давлением и антифриз может вытекать из-под пробки, или его можно просто оторвать (рис. 7)

10. Подсоедините шланги, в зависимости от модели, к штуцеру подогревателя дроссельной заслонки
или карбюратору
11. На блоке цилиндров модели 2111 заменяем модуль зажигания.
12. Подсоедините провод к клемме аккумулятора.
13. Далее заводим машину, даем прогреться до рабочей температуры и выключаем. Проверяем уровень охлаждающей жидкости и при необходимости доливаем до уровня

При первом запуске двигателя после замены антифриза на ВАЗ 2110, 2112 необходимо следить за температурой охлаждающей жидкости.Если стрелка индикатора температуры перешла в красную зону, а вентилятор не включился, включите ТЭН и проверьте, какой воздух через него проходит. Если есть ТЭН, то, скорее всего, неисправен вентилятор, если он холодный, значит в системе охлаждения образовалась воздушная пробка.

Как снять воздушную пробку с системы охлаждения ВАЗ 2110, 2112

1. Если машина недавно эксплуатировалась, необходимо дождаться, пока она остынет.
2. Открутите крышку расширительного бачка, только на остывшем двигателе, иначе антифриз под давлением может выплескиваться.
3. Отсоединяем шланг подачи охлаждающей жидкости от штуцера подогрева дроссельной заслонки
Патрубок, если у вас инжектор

Или отсоедините шланг от штуцера подогрева карбюратора, если у вас карбюратор

Сегодня мы рассмотрим все элементы, составляющие контур охлаждения ВАЗ 2106, а самое главное научимся замене охлаждающей жидкости, термостата и водяного насоса. На самой первой фотографии вы можете увидеть все элементы системы, именно на ней теперь будет строиться вся история.Также будет рассмотрено, как заменить теплоноситель в системе, а также как избавиться от воздушных пробок.

Схема

Сколько антифриза

По количеству тут все просто — по инструкции нужно 9,85 литра, значит покупаем 10 литров охлаждающей жидкости. В поездках я всегда брал с собой запас, чтобы в пути можно было прибавить. Кстати, если система охлаждения загрязнена, то ее следует промыть водой или специальными средствами.Процедура промывки такая же, как и при замене жидкости — слить, залить и снова удалить воздух, запустить двигатель на несколько минут и слить. И так несколько раз, пока не увидите, что из радиатора и блока двигателя течет чистая вода.

Воздушный шлюз

Переходим непосредственно к основной сути статьи. Удалить воздушную пробку можно тремя способами. Считаю их основными и наиболее доступными. Они основаны на том факте, что воздух легче воды и поэтому собирается в самой высокой точке.Оттуда мы удалим его. Заранее оговорюсь, что при выполнении работ кран отопителя должен быть полностью открыт (на максимально горячий воздух). Итак, описание первого способа. Подходит для автомобилей, в которых есть возможность отсоединить шланг подогрева дроссельной заслонки или карбюратора (на большинстве автомобилей ВАЗ). Поскольку дроссельная заслонка (карбюратор) является наивысшей точкой в ​​системе охлаждения двигателя, это место наиболее подходит для удаления воздуха из системы. Порядок действий следующий.Для начала снимаем все защитные крышки и другие элементы, затрудняющие доступ. Затем откручиваем хомут отопительного шланга, снимаем шланг с штуцера. Откручиваем пробку на расширительном бачке и дуем в рот до тех пор, пока антифриз не выльется из дроссельной заслонки или патрубка. Как только жидкость потечет из сопла или шланга, быстро верните шланг на место и скрутите все обратно. Эти действия позволяют удалить воздушную пробку практически на 100%. Переходим ко второму способу.

Второй способ аналогичен предыдущему, но не требует продувки резервуара. Как и в предыдущем варианте, снимаем все защиты, прогреваем двигатель до рабочей температуры, выключаем. Не откручивая пробку расширительного бачка, снимаем шланг с штуцера подогрева дроссельного узла. Как только потечет теплоноситель, ставим на место шланг и собираем все обратно.

Если с первого раза не вышло, ставим шланг на место, откручиваем пробку бачка, закручиваем и повторяем операцию.Как правило, удаление воздушной пробки таким способом получается с первого раза. Не забывайте о технике безопасности. Охлаждающая жидкость имеет температуру около 90 градусов и находится под давлением, поэтому будьте осторожны и защищайте руки от ожогов любым способом (я надел две перчатки: сначала хлопчатобумажные, а сверху резиновые). Переходим к третьему способу.

Сейчас я расскажу, как снять воздушную пробку, не разбирая систему. Сразу скажу, что этот метод менее эффективен, чем два предыдущих, но он проще.Суть его в следующем. Необходимо загнать машину на крутой холм, чтобы верхняя крышка радиатора стала наивысшей точкой в ​​системе охлаждения. Снимите пробку расширительного бачка (если есть, то радиатора), запустите двигатель и прогрейте его до рабочей температуры. Антифриз из бачка должен начать поступать в систему, его нужно долить до необходимого уровня. Чтобы увеличить поток жидкости, нужно увеличить обороты двигателя. В этом случае антифриз может уйти резко и нужно сразу долить.Продолжаем операцию до тех пор, пока пузырьки из обратки не перестанут уходить.

Неисправности

Неисправность	Причина	Средство правовой защиты
	Утечка жидкости из крана нагревателя.	Заменить кран.
	Хомуты свободные	Затяните хомуты.
	Утечка жидкости через насос.	Заменить насос.
	Радиатор поврежден.	Заменить радиатор.
	Прокладка в головке блока цилиндров повреждена. (Охлаждающая жидкость попадает в двигатель, иногда при работающем двигателе виден густой белый дым).	Заменить прокладку
Перегрев двигателя.	Утечка жидкости из системы охлаждения.	Устраните проблему и восстановите уровень жидкости в системе.
	Воздушная пробка в системе охлаждения двигателя (может возникнуть при замене охлаждающей жидкости или при засасывании воздуха через шланги).	Если есть подсос воздуха, то устраните его, затем при открытой крышке расширительного бачка запустите двигатель и дождитесь, пока не перестанут выходить пузырьки воздуха из расширительного бачка, при необходимости долейте охлаждающую жидкость.
	Поверхность радиатора загрязнена.	Очистить радиатор.
	Неисправный радиатор.	Заменить радиатор.
	Неисправен термостат.	Заменить термостат.
	Насос неисправен.	Заменить насос.

Способ полоскания

Как промыть СОД?

Вода.
Вода с уксусом и кислотой.
Специальная жидкость для промывки системы охлаждения.

Промывка системы водяного охлаждения

Хотя можно промыть систему водой, я настоятельно не рекомендую это делать. Как я уже сказал, он содержит большое количество примесей и солей, образующих накипь. Если другого выхода нет, то используйте хотя бы дистиллированную воду. Промывка системы охлаждения дистиллированной водой выглядит следующим образом:

Налейте воду в SOD.

Запустите двигатель и дайте ему поработать около получаса.

Затем выключите двигатель и слейте жидкость из системы. Повторяйте процедуру до тех пор, пока ваша промывочная жидкость не станет такой же, как перед промывкой. К недостаткам этого метода можно отнести: образование накипи, невысокий КПД (кипяток не умеет растворять и смывать накипь и другие отложения).

Промывка системы охлаждения водой с кислотой и уксусом

Вода с уксусом и кислотой немного лучше, чем просто вода, потому что благодаря кислотам можно смыть известковый налет и частично очистить систему охлаждения.Для промывки системы этим методом приготовьте: каустическую соду, молочную кислоту и уксус. Кислоты добавляют осторожно и немного, если переборщить, можно распрощаться с пластиковыми и резиновыми частями системы охлаждения. Для полного удаления накипи и грязи потребуется 5-10 часов, в течение которых необходимо периодически прогревать мотор до рабочей температуры. В конце сливается вся жидкость и сливается дистиллят, которым завершается промывка системы охлаждения.

Промывка SOD с использованием специальной химии

Специалист.средства — самый эффективный и дорогой вариант. Однако за эффективность такой процедуры стоит переплатить. В составе чистящих средств есть специальные чистящие средства, активно удаляющие накипь, жир, органику и т. Д.

Специальная промывка. средства делятся на четыре типа: кислотные, щелочные, двухкомпонентные, нейтрального типа.

Кислота и щелочь считаются наименее популярными, кроме того, их практически невозможно найти в неразбавленном виде. Это связано с их агрессивным воздействием на всю систему охлаждения, собственно пластмассовые и резиновые изделия.

Двухкомпонентные продукты очень популярны и популярны. Их двухкомпонентный раствор, состоящий из щелочи и кислоты, хорошо справляется с поставленной задачей. Каждый из компонентов поочередно перетекает в радиатор.

В составе нейтральных средств очистки системы охлаждения отсутствуют агрессивные вещества, такие как кислоты или щелочи, но они используются исключительно в профилактических целях.

Как проветрить

Давайте рассмотрим основные и наиболее эффективные способы решения проблемы.

Метод № 1. Действуйте в следующей последовательности:

Снимите пластиковую крышку, которая установлена ​​на двигателе. Для этого вам нужно будет открутить крышку на отверстии для доливки масла. После этого снимаем крышку (как только крышка снята, крышку можно вернуть на место, чтобы грязь и пыль не попадали в блок питания).

Найдите форсунки, отвечающие за прогрев дроссельной заслонки. (см. Очистка дроссельной заслонки). Выберите любой и снимите.Открутите заглушку от отверстия расширительного бачка, в котором находится антифриз, и закройте отверстие чистой тряпкой.

Удар внутри бака. Таким образом создается давление, сжимающее воздух. Как только охлаждающая жидкость вышла из сопла, вы успешно удалили воздух.

Верните трубку на место (чем быстрее, тем лучше). В противном случае можно снова поймать порцию воздуха.

Способ №2. Этот вариант намного проще и никуда дуть не нужно.Удалите воздух следующим образом:

Прогреть двигатель 10-15 минут, затем выключить;

крышка расширительного бачка остается скрученной;

также (как и в предыдущем способе) снимите одну из форсунок на дроссельном узле;

подождать, пока из него потечет охлаждающая жидкость.

Как только это произойдет, немедленно верните трубку на место и плотно зафиксируйте зажимом.

При выполнении этой операции будьте очень осторожны, так как температура антифриза (антифриза) может достигать 80-90 градусов Цельсия.

Способ №3. Нельзя не упомянуть еще один простой, но очень эффективный метод избавления от воздуха в системе охлаждения.

Действуйте следующим образом:

Найдите крутой холм и встаньте на нем так, чтобы передняя часть машины была наивысшей точкой;

поставить машину на ручной тормоз и подставить под колеса подставки для предотвращения случайного откатывания;

выкручиваем заглушки с радиатора и расширительного бачка;

завести машину и дать прогреться 10-15 минут;

периодически нажимайте педаль акселератора и при необходимости доливайте охлаждающую жидкость в бачок.

Доливайте до тех пор, пока не перестанут появляться пузырьки. Только в этом случае работа может считаться завершенной.

Замена патрубка

ПОРЯДОК ВЫПОЛНЕНИЯ

Если в результате проверки, выполненной в соответствии с рекомендациями, приведенными в главе Текущий уход и обслуживание, вы обнаружите повреждение любого шланга, его необходимо заменить.

Слейте жидкость из системы охлаждения (см. Текущий уход и обслуживание головки). Если вы не собираетесь добавлять новую жидкость в систему, сохраните слитую для использования в будущем.

Сожмите усики стандартных зажимов плоскогубцами (или отверткой ослабьте винты зажимов винтовых зажимов, если они установлены). Отведите зажимы в сторону. Осторожно снимаем шланг с форсунок. Новые шланги снять намного легче, чем старые.

Если шланг не снимается с трубы, попробуйте повернуть его. Не повредите форсунки при снятии шланга. Повреждение может привести к дорогостоящему ремонту. Учтите, что трубы радиатора довольно хрупкие, поэтому не прилагайте больших усилий при снятии с них шлангов.Если шланг по-прежнему не снимается, отрежьте его, затем отрежьте оставшийся кусок на сопле вдоль и снимите его. Стоимость нового шланга несопоставима со стоимостью нового радиатора. Прежде чем разрезать шланг, убедитесь, что можете купить новый.

При установке нового шланга сначала установите на него хомуты, затем установите шланг на форсунки. Если изначально были установлены зажимы зажимного типа, замените их винтовыми зажимами. Чтобы облегчить установку жестких шлангов, смочите внутренние поверхности их концов мыльной водой или нагрейте в горячей воде (не опускайте шланг в кипящую воду — он может расслоиться).

После установки шланга на форсунки убедитесь, что он правильно проложен в моторном отсеке. Установите хомуты на концах шланга, проводя их развальцовкой труб, и затяните их.

Заполните систему охлаждения (см. Текущий уход и обслуживание головки).

Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости из обслуживаемого узла.

Проблемы с. Чаще всего автовладельцы обращают внимание на имеющиеся неисправности зимой, когда температура за окнами сильно отличается от комфортной.Одной из возможных причин подачи в салон автомобиля потока холодного воздуха вместо горячего может быть наличие воздушных засоров в системе отопления.

В данной статье мы рассмотрим причины проветривания печки ВАЗ-2110, и способы вытеснения воздуха из системы отопления автомобиля.

Причины скопления воздуха в системе отопления ВАЗ-2110

Воздушная пробка чаще всего появляется в трубках и шлангах системы охлаждения двигателя. Появление засора негативно скажется не только на работе отопителя, но и на работоспособности двигателя автомобиля.Воздушные шланги теряют расход, что приводит к перегреву силового агрегата, закипанию охлаждающей жидкости. Если не выбить воздушную пробку, то последствия могут быть самыми разными — от повреждения радиатора отопителя до перегрева автомобиля. блок питания.

Причины засорения могут быть разными. Иногда недостаточно просто удалить воздух из системы, но необходимо также устранить источник проблемы. Одна из самых популярных причин — неправильная замена охлаждающей жидкости.В такой ситуации достаточно просто снять воздушную пробку и в дальнейшем следовать инструкциям производителя при добавлении или замене антифриза. Для правильного выполнения работ важно открутить необходимые шланги и насадки.

Часто причиной проветривания является разгерметизация или повреждение деталей системы охлаждения двигателя и отопления салона. Причина разгерметизации — плохо затянутые хомуты и шланги. В результате через небольшие отверстия попадает воздух и образуются воздушные пробки.В этом случае сначала необходимо проверить надежность штуцеров шланга, и только после этого необходимо устранить заглушку. Наличие поврежденных деталей в системе охлаждения можно определить по следам протекшего антифриза в моторном отсеке. Если такие следы присутствуют, то необходимо найти и заменить изношенный элемент, иначе после удаления пробки он появится снова.

Способы проветривания печки ВАЗ-2110

Иногда после добавления или полной замены антифриза.Если радиатор отопителя горячий, значит, велика вероятность попадания воздуха в отопитель. Если печка ВАЗ-2110 проветривает, необходимо в обязательном порядке удалить воздух из отопителя для его нормального функционирования.

Есть несколько эффективных и простых способов решения проблемы, с которыми справится даже начинающий водитель.

Первый вариант предусматривает устранение воздушной заглушки несложными манипуляциями в моторном отсеке автомобиля. Для начала нужно открутить пробку расширительного бачка.В моторном отсеке возле радиатора машины нужно найти шланги для подачи и слива охлаждающей жидкости. Необходимо выпустить воздух резким нажатием на оба шланга на короткое время. После этого завинчивается крышка бака и проверяется, снята ли воздушная пробка. Для этого заведите машину и включите печку на максимальной скорости. Если проблема не устраняется, причину следует искать в другом месте или попробовать следующий метод.

Для второго способа нужно найти эстакаду или высокую горку и припарковать машину так, чтобы ее передняя часть была как можно выше.После этого необходимо завести машину и дать ей поработать несколько минут. Если такие действия не дали результатов, можно повторить процедуру с добавлением педали газа.

После снятия пробки необходимо долить антифриз в расширительный бачок до нормального уровня и плотно закрыть крышку бачка. Нельзя очень резко добавлять жидкость, это может спровоцировать повторное появление проветривания.

Третий способ устранения проблемы при проветривании печки ВАЗ-2110 — наиболее действенный и действенный.Однако этот метод немного сложнее. Для более удобного выполнения работы вам может потребоваться помощь друга.

Для начала нужно найти и отсоединить шланг для слива антифриза. Делать это нужно очень осторожно, так как из него или из штуцера может вытечь антифриз. Если жидкость потекла, зажать отверстие пальцем. Если есть воздушная пробка, антифриз из шланга не потечет.

После этого необходимо медленно добавлять заранее приготовленный антифриз.Его нужно заливать до тех пор, пока он не потечет из шланга или его уровень не достигнет максимального значения в расширительном бачке.

Если охлаждающая жидкость потекла, это означает, что из системы вышел воздух. Осталось только подсоединить шланг к штуцеру и закрепить хомутом. После этого можно закрыть крышку бачка, запустить двигатель и проверить работу печки.

В случае ситуации, если уровень тосола в баке максимальный, но из шланга он не течет, то понадобится помощь друга.Необходимо завести машину и параллельно зажать пальцем отверстие в шланге и дождаться, пока из него потечет жидкость. Иногда он начинает вытекать из штуцера быстрее, чем из шланга. В этом случае штуцер нужно закрыть пальцем, и дождаться, пока из шланга потечет антифриз. Только после этого можно будет заменить шланг.

Со временем в системе охлаждения двигателя образуются различные отложения, что является следствием использования некачественных охлаждающих жидкостей (охлаждающих жидкостей).Это приводит к загрязнению каналов и в целом к ​​нарушению циркуляции жидкости в системе охлаждения. В результате двигатель начинает нагреваться, печка не греется и т. Д. Этот фотоотчет про самоочистку. системы охлаждения на автомобили ВАЗ 2110-2111-2112

Для очистки системы охлаждения необходимо слить жидкость, а также залить дистиллированной водой со специальной присадкой, например Hi-Gear.

Затем дайте двигателю поработать некоторое время и слейте воду вместе с грязью и отложениями.

По промыть систему охлаждения двигателя полностью , необходимо:

• Промывочный радиатор . Для этого слейте жидкость из системы охлаждения, затем отсоедините шланги от основания и верхнего бачка радиатора. Вставьте садовый шланг в верхнюю насадку радиатора и дайте воде пройти через радиатор до тех пор, пока из насадки у основания радиатора не пойдет чистая вода.
• Промывка двигателя . Вставьте садовый шланг в выпускной канал термостата и пропустите воду через двигатель, пока она не будет выходить чистой из нижнего шланга.
• Промывка радиатора отопителя . Откройте кран отопителя и отсоедините шланги от отопителя. Подсоедините шланг к одному из штуцеров и промойте струей чистой воды, пока вода не вытечет из другого штуцера чистой.

А теперь о том, как слить и залить охлаждающую жидкость к двигателю ВАЗ 2110-2111-2112

ПРЕДУПРЕЖДЕНИЕ
Заменяйте охлаждающую жидкость только на холодном двигателе.
Охлаждающая жидкость токсична, поэтому будьте осторожны при обращении с ней.
При запуске двигателя крышка расширительного бачка должна быть закрыта.

Устанавливаем машину на горизонтальную поверхность, желательно, чтобы передок был немного выше заднего.
Отсоединить массу от аккумулятора
(На двигателях ВАЗ-2110, -2112 заглушка на блоке цилиндров легко доступна, а для доступа к ней на двигателе ВАЗ-2111 потребуется снять модуль зажигания.)

А теперь приступаем к сливу охлаждающей жидкости

Открываем пробку расширительного бачка

Установив емкость под двигатель откручиваем сливную пробку на блоке цилиндров

После того, как жидкость перестанет течь, откручиваем сливную пробку на радиаторе снизу, также предварительно подставив емкость для слива охлаждающей жидкости.

После того, как охлаждающая жидкость полностью слита, откручиваем все пробки обратно.

Чтобы не образовывались воздушные пробки при заполнении системы охлаждающей жидкостью (охлаждающая жидкость не заполняет систему полностью), необходимо:

• Если у вас двигатель с впрыском, ослабьте зажим и отсоедините шланг подачи охлаждающей жидкости от подогревателя дроссельной заслонки.
• Если двигатель карбюратор, то отсоедините шланг от штуцера подогрева карбюратора.

Начинаем заливать систему охлаждения двигателя через расширительный бачок до тех пор, пока его уровень не установится у верхнего края монтажного ремня расширительного бачка.Заверните пробку расширительного бачка.

Подсоедините шланг к штуцеру дроссельной заслонки или штуцеру нагревателя карбюратора (в зависимости от модели двигателя). Заменить модуль зажигания и отрицательный провод аккумуляторной батареи.

Запустите двигатель и дайте ему прогреться до рабочей температуры (перед включением вентилятора). После этого заглушите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте ее до этого уровня.

ПРЕДУПРЕЖДЕНИЕ

При работающем двигателе следите за показаниями температуры охлаждающей жидкости.Если стрелка переместилась в красную зону, а вентилятор не включился, включите ТЭН и проверьте, какой воздух через него проходит:

• — Если теплый / горячий воздух, скорее всего, вентилятор неисправен.
• — Если холодно, значит, причина в воздушной пробке в системе охлаждения двигателя.

Избавляемся от воздушной пробки в системе охлаждения ВАЗ 2110-2111-2112

Снимите воздушную пробку можно заехать передними колесами в горку и через пару минут дать двигателю поработать на средних оборотах.Если это не помогает, воспользуйтесь следующей инструкцией:

• Отсоедините патрубок от пульта дистанционного управления (дроссельной заслонки), идущий к обратной магистрали.
• Залить охлаждающую жидкость в бачок.
• Охлаждающая жидкость должна течь из штуцера дистанционного управления (трубка дроссельной заслонки). Если побежали, то сразу переходите к шагу 6. ​​
• Запустите и закройте шланг пальцем.
• Ждем пока потечет охлаждающая жидкость от пульта ДУ.
• Вставьте штуцер, когда охлаждающая жидкость закончится, и удерживайте, пока охлаждающая жидкость не выйдет из шланга.
