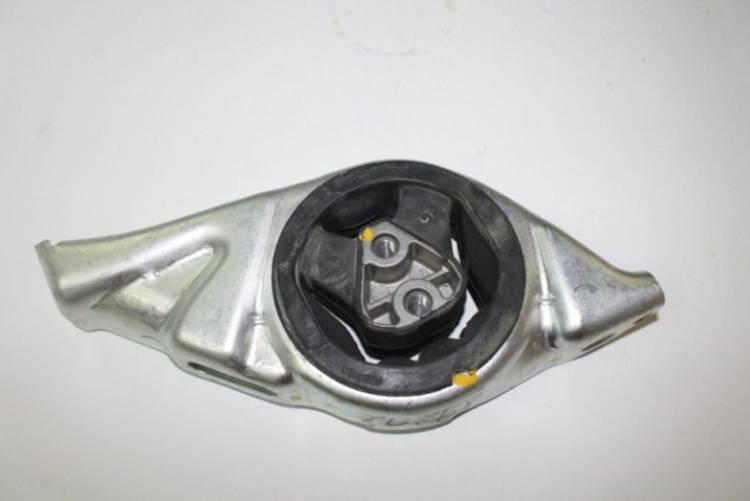

Подушка двигателя ВАЗ 2190, 1117-19 левая «Анвис РУС»
Разработано: Анвис Груп, Германия.
Произведено: Анвис Рус, Россия.
— деталь превосходит по прочности все требования к серийной детали;
— гарантийный срок 3 года или 150 тыс.км. пробега;
— оптимизация вибрации всего автомобиля;
— сохраняет функции на протяжении всего срока службы;
— высокие показатели комфорта.
Описание детали:
Применяется 100% при сборке автомобилях ВАЗ семейства Lada Granta. Может быть установлена без дополнительных доработок на авт. Lada Kalina.
Система подвески силового агрегата состоит из трех резинометалических опор. Опоры подвески спроектированы для обеспечения основных функций системы подвески силового агрегата. Основная функция опор подвески силового агрегата — это обеспечение заданного положения двигателя в подкапотном пространстве и восприятие всех сил и моментов, возникающих в эксплуатационных режимах. Металические детали опор спроектированы и расчитаны для обеспечения требований по прочности и долговечности деталей. Каждая опора системы подвески имеет встроенные ограничители перемещения, комбинированная работа которых в системе позволяет ограничивать максимальные перемещения силового агрегата по всем степеням свободы.
Другая функция системы подвески силового агрегата это виброизоляция двигателя. Резиновые элементы опор спроектированы для обеспечения оптимальных жесткостных характеристик и вкупе со специально разработанной резиновой смесью достигаются высокие виброизолирующие показатели при основных рабочих режимах двигателя. Наличие ограничителей перемещения позволяет разгрузить резиновые элементы от максимальных нагрузок, и повышают долговечность опор.
!Для правильной работы системы необходима установка трех опор. Только в этом случае достигаются заложенные разработчиком показатели системы.

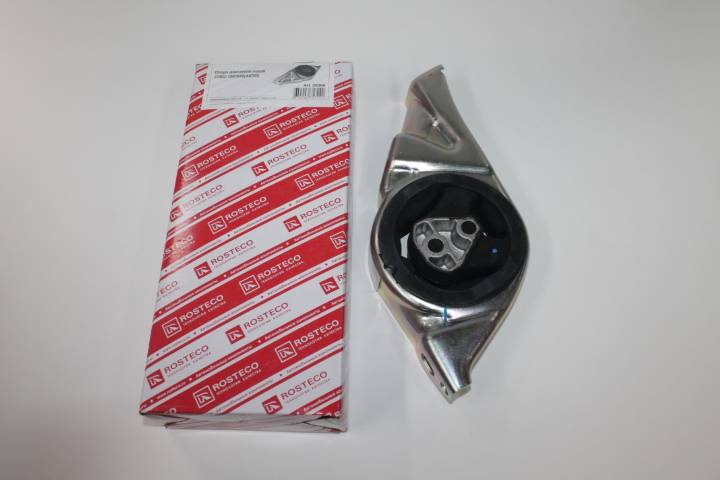

Аналоги:
477 грн
в корзину
420 грн
в корзину
Двигатель Подушка двигателя ГРАНТА ВАЗ 2190, 1117-19 левая «Анвис РУС» подходят на следующие автомобили:
Подушки двигателя: признаки и причины неисправности
Двигатель автомобиля имеет достаточно большой вес и подвержен вибрациям, поэтому должен быть закреплен от какого-либо смещения при работе. Если же места крепежа будут жестко соединены с элементами кузова, то они очень быстро выйдут из строя, так как при движении по неровностям дорожного полотна точки крепления будут воспринимать значительные знакопеременные нагрузки.
Плюс к этому весь кузов будет постоянно вибрировать, что помимо дискомфорта для находящихся внутри авто, еще и отрицательно скажется на долговечности всех элементов автомобиля.
Подушка (опора) двигателя ВАЗНазначение
Специальные опоры или как их еще называют, подушки служат для гашения вибраций во время работы двигателя и для его надежной фиксации.
Подушкой опора названа не случайна, так как полностью соответствует своему назначению. Так в толковом словаре Ожегова одно из значений слова «подушка», – это то, что является опорой чего-нибудь, принимает на себя давление механизма.
Основной задачей установки опор является надежность крепления и сведение до минимума смещения в стороны во время работы.
Помимо этого, благодаря подушкам, силовой агрегат изолирован от всех деталей кузова, что делает автомобиль комфортным для движения.
В зависимости от модели авто двигатель может иметь от 3-х до 5-ти подушек.
Так передняя и задняя подушки следят за вибрацией на холостом ходу и при выходе двигателя на максимальные нагрузки.
Конструкция
Простейшие опоры представляет собой резинометаллический элемент, где между двумя стальными пластинами помещен слой резины. Пластины имеют на торцах резьбовую часть в виде шпильки для соединения с деталями кузова. Подобные изделия могут быть выполнены как цельные, так и разборные.
Некоторые опоры, например, классические модели ваз 2101-07 внутри подушки еще и имели пружину и резиновый отбойник, что повышало жесткость и смягчало сильные удары.
В последнее время все чаще вместо резины производители стали применять полиуретан, как наиболее износостойкий, и металл в большинстве случаев уступил свое место алюминию.
На более дорогих моделях авто для большего комфорта при движении применяются более современные конструкции, такие как гидравлические опоры. Они состоят из двух камер и мембраны между ними, камеры наполнены жидкостью, которая при нагрузке может перемещаться из одной емкости в другую.
Электрическая гидро-опоры двигателяПодобные опоры могут подстраиваться под работу силового агрегата в любых режимах его работы и способны максимально гасить любые возникающие вибрации, заметно увеличивая степень комфорта при эксплуатации авто.
Наибольшие нагрузки на подушки двигателя приходятся при его запуске, старте и остановке транспортного средства. Неисправная опора увеличивает нагрузку на двигатель и трансмиссию, повышая вероятность их поломки.
Неисправности:
• Трещины, разрывы на теле наполнителя, либо стальных пластинах;
• Деформация подушки;
• Отслоение резины от металла;
Новая и старая подушкаПризнаки неисправности:
• Вибрация двигателя;
• Мотор «подпрыгивает» при старте и торможении авто;
• Вибрация, отдающая в рулевое колесо, ручку КПП и весь кузов;
• Толчки при переключении передач;
• Выбивает скорость;
• Удар при строгании на задней скорости;
• При езде по неровной дороге, прослушиваются стуки, схожие с неисправность ходовой части.
Причины неисправности
Может быть несколько причин преждевременного отказа подушек. Так, например, при тюнинге авто устанавливают амортизаторы с более жесткой характеристикой, низкопрофильные шины для улучшения управляемости и изменения внешнего вида авто. Однако в этой ситуации амортизаторы на ямах не полностью гасят колебания кузова, которые оказывают отрицательное действие на все элементы подвески и в том числе на опоры двигателя.
Манера езды. Это резкие старты и торможения провоцирующие огромные нагрузки на подушки двигателя из-за быстрого смещения центра тяжести. Сюда же стоит отнести и проезд неровностей на дороге не снижая скорости.
Естественный износ. Это механические нагрузки, перепады температур, старение резинового наполнителя, теряющего свою эластичность.
Уставшая подушкаСроки замены
В среднем опоры силовой установки способны выходить порядка 100 тыс. километров и более (до 200 тыс.) при умеренной езде и надлежащем контроле за их состоянием.
При обнаружении любых признаков неисправности подушек двигателя и КПП рекомендуется, не откладывая произвести их замену. При этом не стоит приобретать изделия неизвестного производителя, отдавая предпочтение оригиналу.
В заключение. Исправные опоры, это комфорт и безопасность движения, а также продление ресурса вашего силового агрегата.
Обзор модели и контроля электромагнитных активных опор двигателя
Изоляция кузова от вибрации двигателя является наиболее сложной и разрушительной проблемой вибрации. Активные опоры двигателя (AEM), особенно электромагнитные AEM, позволяют значительно улучшить характеристики за счет снижения вибрации в широком диапазоне частот. Повышение интереса к исследованиям необходимо для предоставления академическому сообществу руководства по электромагнитным AEM. Таким образом, настоящий обзор призван всесторонне дополнить обзор AEM.Основные обзоры электромагнитных AEM сосредоточены на (1) общих соображениях об электромагнитных AEM, (2) моделях и (3) стратегиях управления. В этой статье представлен обзор текущего состояния и прогресса развития AEM. Затем изучаются теоретическая модель, модель конечных элементов и идентификация (или экспериментальное моделирование) электромагнитных AEM за последние два десятилетия. Наконец, обсуждаются и сравниваются стратегии управления, такие как классическое управление, адаптивное управление и управление с двумя степенями свободы (2DOF).Основная цель этой статьи — удовлетворить потребности исследователей и инженеров, занимающихся электромагнитным анализом и контролем АЭМ.
1. Введение
Для удовлетворения требований к низким выбросам и низкому расходу топлива в транспортных средствах применяются цилиндры по требованию (COD), турбокомпрессоры и активное управление подачей топлива [1–5], что приводит к изменениям в уровень возбуждения вибрации двигателя и доминирующий порядок двигателя показаны на рисунках 1 (а) и 1 (b). Снижение вибрации двигателя — самая сложная и разрушительная проблема вибрации.По сравнению с пассивными опорами двигателя или полуактивными опорами двигателя, активная опора двигателя (AEM) обеспечивает значительное улучшение характеристик шума, вибрации и резкости (NVH) [5, 6]. Привод — ключевой компонент AEM. Ученые и исследователи применили к AEM различные приводы, такие как пневматический привод [7–23], магнитострикционный привод [24, 25], пьезоэлектрический привод [26–49] и электромагнитный привод [4, 50]. исследователи. Настоящая работа посвящена AEM с электромагнитным приводом, называемым электромагнитным AEM.Электромагнитный AEM привлек внимание поставщиков и производителей автомобилей. Исследователи из Avon VMS [4, 51–53], Continental [1, 54, 55], Nissan [56, 57], Isuzu [58–60], Honda [61], Hyundai Motor [62–66], Paulstra [ 49, 67] и GM [68] последовательно исследовали электромагнитные AEM с традиционной пассивной гидравлической опорой двигателя (HEM), расширяемой электромагнитным приводом.
Одна из основных задач данной работы — обобщить и показать общую информацию о модели АЭМ.Модели можно разделить на теоретические модели, модели конечных элементов и модели идентификации [1], которые могут обеспечить глубокое понимание динамического поведения AEM и улучшить характеристики управления при проектировании контроллеров AEM. Вторая цель данной работы — количественное сравнение различных стратегий управления AEM в отношении их весовых функций, порядка контроллеров, частоты дискретизации и длины фильтра размера шага. На основе этого сравнения обсуждаются достоинства и недостатки.Цель состоит в том, чтобы определить фокус литературы по динамическому моделированию и управлению AEM.
Эта статья организована следующим образом: Общие положения об электромагнитных модулях AEM посвящены основным соображениям и параметрам, необходимым для глубокого понимания AEM. Модель описывает обзор различных моделей AEM: в разделе 3.1 рассматривается теоретическая модель, в разделе 3.2 рассматривается модель конечных элементов, а в разделе 3.3 рассматривается идентификация (или экспериментальная модель). В Стратегиях управления обсуждаются классические проблемы управления AEM, а также рассматривается адаптивное управление, такое как LMS, метод наименьших средних квадратов с фильтром x, минимальный синтез контроллера (MCS), устойчивое управление и управление 2DOF. Наконец, заключительные замечания представлены в Заключении.
2. Общие положения об электромагнитных АЭМ
2.1. Привод
Электромагнитные приводы, такие как соленоиды или приводы со звуковой катушкой (подвижной катушкой), показаны на рисунке 2 и имеют характеристики компактной конструкции, низкого энергопотребления, чувствительного отклика, рабочей плотности, легкости управления и хорошего усилия.
2.1.1. Электромагнитные AEM с активатором звуковой катушки
Пассивный HEM и активатор звуковой катушки сконструированы как пассивные компоненты и активные компоненты электромагнитного AEM, соответственно.Привод звуковой катушки создает динамическую силу и приводит в движение верхнюю или нижнюю камеру AEM. Как показано на рисунке 3, Fursdon et al. [51] разработал электромагнитный АЭМ, который устанавливается на Audi S8 [4]. Динамическая сила привода приводит в движение основную жидкостную камеру AEM. Вахдати и Хейдари [69] предложили конструкцию крепления двигателя. Динамическая сила привода приводит в движение компенсационную камеру AEM.
2.1.2. Электромагнитный AEM с соленоидным приводом
Катушка соленоидного привода создает магнитное поле, которое притягивает железный компонент к катушке [50].Подобно структуре электромагнитного AEM с приводом звуковой катушки, пассивный HEM и соленоидный привод спроектированы как пассивные компоненты и активные компоненты электромагнитного AEM с соленоидным приводом, соответственно. Как показано на рисунке 4, пластина возбуждения приводится в действие электромагнитным приводом, который изменяет давление жидкости в камере. Mansour et al. [71–73] предложили электромагнитный ИЭМ с соленоидным приводом. Электромагнитный привод размещается на пластине инерционной направляющей HEM, и пассивная структура HEM сохраняется.Компания Continental [54, 55] разработала электромагнитный АЭМ с соленоидным приводом для испытаний на транспортных средствах. Электромагнитный АЭМ с соленоидным приводом, показанный на рисунке 4, применялся на Honda INSPIRE [61, 70, 74]. Китайма и др. [75–83] исследовали линейный электромагнитный актуатор для АЭМ. Постоянный магнит прикреплен к диафрагме. Магнитное поле создается электрическим током в катушке соленоида, который может создавать механическую силу и изменять давление жидкости в камере [84].
Из вышеизложенного следует, что пассивный HEM и исполнительный механизм спроектированы как пассивные компоненты и активные компоненты электромагнитного AEM, соответственно. Подсистема привода звуковой катушки состоит из постоянного магнита и катушки, как показано на рисунке 5; электрическое дифференциальное уравнение напряжения, приложенного к приводу звуковой катушки, может быть выражено как где, ,, и — входное напряжение, приложенное к звуковой катушке, электрическое сопротивление звуковой катушки, индуктивность звуковой катушки и положение подвижная диафрагма соответственно.
Магнитный поток, создаваемый постоянным магнитом, взаимодействует с током в катушке, и привод создает силу Лоренца, которая может быть выражена как где ,, и обозначает плотность поля, длину провода и ток, протекающий в проводе, соответственно. .
Развязная мембрана HEM заменяется исполнительным механизмом звуковой катушки или электромагнитным исполнительным механизмом. Привод, действующий на диафрагму, обычно рассматривается как система масса-пружина-демпфер, как показано на рисунке 6, что может быть выражено следующим образом: где — сила привода, — давление внутри верхней камеры для жидкости, — масса привода, — коэффициент демпфирования привода, и — жесткость пружины привода.Когда привод включен, смещение шасси невелико. Если предполагается, что шасси неподвижно, то нулевое.
2.2. Жидкость
Предполагается, что жидкость в AEM несжимаема. Уравнение неразрывности верхней камеры выражается как где, и обозначают площадь диафрагмы привода, площадь поперечного сечения инерционной дорожки и эквивалентную площадь поршня основной резиновой пружины, соответственно. « и обозначают смещение привода, жидкости в инерционной дорожке, AEM на стороне двигателя и AEM на стороне шасси соответственно.Элемент объемной податливости выражается как
Частотно-зависимая жесткость и демпфирование жидкости генерируются в инерционной дорожке HEM [86]. Статическое давление верхней камеры АЭМ снимается только в инерционном треке [65]. Столб жидкости создается на дорожке инерции. Трение, создаваемое потоком жидкости в гусенице, не передается напрямую на шасси. Предполагается, что инерционный трек связан с абсолютной системой отсчета [66]. Жидкость в инерционной дорожке принудительно течет под действием давления в верхней камере, которое может быть представлено как где и являются эквивалентной массой и коэффициентом демпфирования жидкости в инерционной дорожке, соответственно.Жесткость нижней камеры меньше, чем у верхней камеры [87–89], жесткостью нижней камеры можно пренебречь.
2.3. Эластомерный
AEM может быть спроектирован путем включения обычного пассивного HEM [88–92] с приводом. Динамическая жесткость пассивной подвески двигателя зависит от частоты, температуры, амплитуды и типов внешнего возбуждения [93, 94]. Между тем, основная резиновая пружина или эластомерный резиновый элемент пассивной подвески двигателя имеет поведение, зависящее от амплитуды и частоты [95]. Демпфирующие свойства, жесткость и объемные свойства основной резиновой пружины или эластомерного резинового элемента AEM вносят существенный вклад в динамические характеристики AEM. Модель частотно-зависимой динамики блока упругой муфты восходит к 18 -м годам; Максвелл и др. изучал поведение вязкоупругих материалов [96]. Некоторые модели вязкоупругого материала широко использовались при моделировании, например, модели Максвелла [97] и Кельвина – Фойгта [98]. В математической модели AEM основные резиновые пружины или эластомерные резиновые элементы обычно моделируются с использованием линейных пружинных элементов [99, 100] или пружины, параллельной демпферу (модель Кельвина – Фойгта, показанная на рисунке 6 (a)) [101 –103], что переоценивает как жесткость, так и демпфирование на более высоких частотах.
Чтобы решить проблему модели Кельвина-Фойгта, как показано на рисунке 6 (b), основная резиновая пружина и ее объемные свойства моделируются как одна пружина параллельно двум амортизаторам и еще одна пружина. Lambertz et al. [104–108] применили этот подход при изучении обычных HEM, и передаточная функция эластомерного элемента в области Лапласа выражается как где — динамические свойства основной резиновой пружины или эластомерной резины. Демпфирование и жесткость высокочастотного моделирования хорошо согласуются с таковыми из теста [85].Модель Кельвина – Фойгта согласуется с измеренным углом потерь только на одной расчетной частоте [109].
2.4. Сила, передаваемая на двигатель и шасси
Сила, передаваемая на двигатель, шасси и кузов через AEM, и, соответственно, может быть представлена как
Подобные уравнения [66, 85, 110] используются для вывода передачи функции для исследования динамических характеристик электромагнитных ИЭМ.
3. Модель
Как обсуждалось в разделе 2, динамическое поведение AEM нелинейно.Точные модели AEM могут улучшить производительность контроллера при разработке контроллеров на основе моделей и облегчить точное изучение динамического поведения AEM [111–114]. Существуют три общие модели, а именно теоретические модели, модели конечных элементов и идентификация [1]. Теоретическая модель получена путем применения методов исчисления к уравнениям, выведенным из физики. Конечно-элементные модели используют виртуальную среду разработки, такую как ADAMS. Идентификация, которую также называют экспериментальными моделями, представляет собой математическую модель, полученную из измерений.
3.1. Теоретическая модель
Теоретическая модель описывает динамические характеристики AEM, которые выражаются характеристиками передачи усилия между шасси и двигателем, а также передаточной функцией вторичного пути AEM между входным сигналом привода и выходной силой ( смещение или ускорение) на стороне шасси (или двигателя). Обычно предполагается, что (1) силы, передаваемые на двигатель и шасси, всегда равны друг другу, (2) смещение или ускорение шасси равно нулю, (3) жесткость или демпфирование эластомерной резины не зависит. частоты или предварительной нагрузки, и (4) динамика шасси или масса двигателя игнорируются, и характеристики AEM выводятся из этого [88, 115].
Предполагая, что смещение шасси равно нулю и динамика двигателя, Ли и Ли [65] предложили теоретическую модель для описания динамических характеристик AEM, которая выражается передаточной функцией вторичного пути между управляющим напряжением и шасси. , а переданная сила выражается в силе возбуждения двигателя и движении исполнительного механизма. Теоретическая модель проверена экспериментами, а аналитические результаты, основанные на предложенной теоретической модели, хорошо согласуются с экспериментальными результатами и подтверждают, что предложенная теоретическая модель точно описывает динамическое поведение AEM.Учитывая динамику привода, динамику жидкости в инерционной дорожке, структурный параметр AEM и смещения шасси, Ли и Ли [66] предложили модифицированную линейную модель AEM, которая выражается передаваемой силой в терминах сила возбуждения двигателя и сила шасси и передаточная функция вторичного пути между активной силой привода и силой возбуждения двигателя или силой шасси. Модифицированная линейная модель AEM проверена экспериментальной установкой для измерения динамических характеристик ACM, которая показывает, что результаты моделирования на основе предложенной модифицированной линейной модели AEM и экспериментального испытания согласуются с достаточной точностью.Принимая во внимание динамику исполнительного механизма, динамику жидкости в инерционной дорожке, структурный параметр АЭМ, перемещения шасси, частотно-зависимые характеристики объемной жесткости основной жидкостной камеры и сложную жесткость основной Резиновая пружина, Хаусберг [103] предложил теоретическую модель, выраженную в области Лапласа, для описания динамических характеристик AEM. Предлагаемая теоретическая модель выражается динамической жесткостью точки пересечения и движения AEM на стороне двигателя и передаточной функцией вторичного пути между управляющим напряжением и шасси (двигателем).Расчетные кривые теоретической модели, предложенной Хаусбергом, хорошо согласуются с экспериментальными результатами.
3.2. Модель с конечными элементами
Олссон [116] изучил 5-цилиндровый дизельный двигатель внутреннего сгорания с трехточечной подвеской, как показано на рис. 7, который прикреплен к кузову автомобиля с левой стороны (слева) и с правой стороны (справа). со стороны руки) через две резиновые опоры двигателя и соединен с подрамником через TR (моментный стержень) с резиновыми втулками на обоих концах. Затем ADAMS предложила конечно-элементную модель.Двигатель и тяга крутящего момента моделируются с 12 кинематическими степенями свободы (DOF) с использованием представления твердого тела. Подушка двигателя LHS, подвеска двигателя RHS и резиновые втулки смоделированы с использованием 6 степеней свободы. Наконец, точки крепления кузова и подрамника считаются жесткими во всех направлениях. Конечно-элементная модель не сравнивалась с теоретической или экспериментальной моделью Олссона в этой статье.
3.3. Идентификация (экспериментальная модель)
Идентификация AEM, показанная в таблице 1, важна для проверки теоретической модели, конструкции контроллера и динамических характеристик AEM. Первичный путь — это путь передачи между датчиком ошибки и источником помех. Путь передачи между датчиком ошибки и выходом контроллера называется вторичным путем. Идентификация первичного или вторичного пути требуется для управления на основе модели. Методы идентификации включают гармоническую идентификацию [57, 66], идентификацию конечной импульсной характеристики (FIR) на основе LMS или FBLMS [69], идентификацию подпространства [120] и идентификацию нейронной сети [138], все из которых были реализованы в идентификация AEM.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C / S / R / V: расчет / моделирование / испытание на установке / тест автомобиля; E: экспериментальная идентификация; CL: замкнутый контур; ПР: разомкнутый контур; CC: классическое управление; STAFC: однотональное адаптивное управление с прогнозированием; AC: адаптивное управление; RC: надежное управление; IC: интеллектуальное управление; FXLMS: отфильтрованный наименьший средний квадрат x; SFX: синхронизированный наименьший квадрат с фильтром x; LMS: наименьший средний квадрат; Er-MCSI: синтез минимального контроллера на основе ошибок; NBMCS: синтез узкополосного минимального контроллера; FBLMS: метод наименьших квадратов с быстрым блоком; NARMA: нелинейная авторегрессионная скользящая средняя; -: автор не обсуждает; FRT: методы частотной характеристики; SI: идентификация подпространства; PSO: оптимизация роя частиц; MRAC: эталонное адаптивное управление. |
3.3.1. Измерения частотной характеристики
Ученые оценили модели AEM с помощью гармонической идентификации [129, 139]. Для идентификации динамики привода были применены тесты идентификации гармоник, показанные на Рисунке 8, с использованием коммерческой машины для испытания резины Lee et al. [100].
Fakhari et al. [135] провели идентификационный тест, показанный на рисунке 9 (a), который выявил передаточную функцию пассивных частей между управляющей силой электромагнитного привода и выходным смещением AEM на стороне двигателя.Как показано на Рисунке 9 (b), передаточная функция активных частей между управляющей силой и входным током электромагнитного привода определена. Затем предлагается функция передачи вторичного тракта AEM через передаточную функцию пассивной части, умноженную на передаточную функцию активной части.
Ян и др. [118] провели тест для анализа передаточных свойств AEM между входным током и выходной силой. Затем приближенная передаточная функция AEM была предложена путем решения задачи аппроксимации нелинейной кривой.
3.3.2. Идентификация LMS и FBLMS
Фильтр с конечной импульсной характеристикой (FIR) может быть смоделирован как оценка вторичного тракта. Ошибки моделирования между вторичным трактом и его оценкой могут привести к нестабильности или серьезному снижению производительности. Система управления может быть нестабильной, если фазовая ошибка между вторичным трактом и его оценкой составляет не менее 90 ° [140]. Широкополосный белый шум может использоваться в качестве входного сигнала в динамических моделях, а передаточная функция вторичного тракта может быть идентифицирована алгоритмом идентификации LMS.Как показано на рисунке 10, фильтр LMS может идентифицировать вторичный путь.
Однако алгоритм идентификации LMS не может устранить помехи от входной вибрации двигателя, которые могут быть устранены с помощью LMS с быстрым блоком (FBLMS) в частотной области. Идентификация FBLMS устойчива к большим изменениям параметров системы, неизвестной или немоделированной динамике и нелинейным эффектам. Шинк [142] объяснил общую структуру FBLMS. Как показано на рисунке 11, алгоритм идентификации FBLMS применяется к системе MIMO AEM.Фильтр MIMO FBLMS обновляет уравнение блока данных -й длины [127], которое выражается как где и может быть выражено как где где представляет собой быстрое преобразование Фурье (БПФ).
3.3.3. Другая идентификация
Идентификация подпространства [143, 144] была проведена для получения частотных характеристик от входа до выхода системы, как показано на рисунке 12 (a). Передаточные функции представляют собой частотную характеристику между возмущением и откликом.В общем, представляет собой передаточную функцию от входа к выходу. Передаточная функция между вторичным источником (входом) и сигналом ошибки (выходом), а также передаточная функция между сигналом возмущения и сигналом ошибки были определены Seba et al. [120].
Идентификация нейронной сети, показанная на рисунке 12 (b), может быть определена математически для контроллера нейронной сети NARMA-L2 в виде следующего уравнения: где — вход системы, — выход системы, а d — задержка параметры.Контроллер нейронной сети NARMA-L2 идентифицирует инверсию объекта управления. Управляющий вход для установки может быть определен уравнением, выраженным как
4. Стратегии управления
Чтобы улучшить характеристики контроля вибрации AEM, многие исследователи реализовали различные алгоритмы управления, такие как PID [50], адаптивное управление [121 ], робастное управление [132] и управление 2DOF. В таблице 1 представлена сводная информация о стратегиях контроля, применявшихся в течение последних двух десятилетий, которые обсуждаются в следующем разделе.
4.1. Классическое управление
ПИД-регулирование, применяемое в AEM, непрерывно вычисляет значение ошибки между желаемой уставкой и измеряемой переменной [124, 125, 128, 145]. ПИД-регулятор в основном применяется для управления системами с одним входом и одним выходом (SISO). Трудно управлять системами MIMO с помощью ПИД-регулятора на основе передаточной функции.
Линейно-квадратичный регулятор (LQR) может преодолеть вышеупомянутые недостатки PID [126, 128, 146].Веса Q и R корректируются, и вычисляется значение коэффициента усиления K. Оптимальные результаты достигаются, когда R и Q определяются с помощью различных итераций. При Q = diag (10 9 , 10 9 , 10 9 , 10 9 ) контроллер LQR R был установлен на единицу Mahil et al. [128], чтобы получить лучшую производительность AEM. Классический контроль был оценен, но признан недостаточным.
4.2. Adaptive Control
Чтобы справиться с высокой неопределенностью сложных и изменчивых сред, все чаще применяется современное адаптивное управление. Система AEM — это изменяющаяся во времени система, которая требует адаптивного управления. Этот метод управления может уменьшить вибрацию, регулируя частоту и амплитуду привода AEM.
4.2.1. LMS
В 1960 году Видроу и Хофф [147] разработали очень упрощенный рекурсивный алгоритм для вычисления оптимального фильтра, названный алгоритмом LMS.Чтобы упростить стратегии управления, как показано на рисунке 13, алгоритм LMS можно проверить, установив для G значение 1 и установив сигнал ошибки в качестве входного сигнала для управления AEM.
Сигнал ошибки и весовой вектор модифицированного алгоритма LMS выражаются
. Результаты испытаний транспортного средства показывают, что передаваемое усилие, вибрация направляющей сиденья и внутренний шум могут быть одновременно ослаблены модифицированным контроллером LMS в широком диапазоне частот. Контроллер LMS может уменьшать амплитуду только на определенной частоте, соответствующей опорному сигналу, и не может одновременно ослаблять амплитуду в широком диапазоне частот.
4.2.2. Наименьшие средние квадраты с фильтром по X
Conover et al. [148, 149] предложили алгоритм наименьших средних квадратов с фильтрацией x (FXLMS), который был подробно описан другими учеными [111–114]. Алгоритм управления FXLMS стал основным инструментом для снижения активной вибрации или шума. Как показано в таблице 1, алгоритм FXLMS является наиболее распространенной стратегией управления для управления AEM.
На рисунке 14 показана блок-схема нормализованного алгоритма FXLMS для управления AEM, в котором частота вращения двигателя используется в качестве опорного сигнала, а сила, передаваемая от двигателя на шасси или кузов, — в качестве сигнала ошибки для генерации сигнала исполнительного механизма.Основными проектными параметрами алгоритма FXLMS являются размер шага или коэффициент сходимости, длина фильтра и коэффициент утечки. На скорость сходимости алгоритма FXLMS влияет размер шага. Когда фильтр переходит в устойчивое состояние, размер шага оказывает небольшое влияние на производительность. На общую стабильность системы влияет фактор утечки. На частоту дискретизации и доступные компьютерные характеристики влияет длина фильтра. Таблица 2 показывает, что частота дискретизации, размер шага, длина фильтра и коэффициент утечки различаются в разных исследованиях.Алгоритм FXLMS требует оценки вторичного пути AEM, поскольку ошибки модели могут вызвать снижение производительности или нестабильность алгоритма FXLMS. Чтобы уменьшить ошибки модели, Бао и др. Использовали схему идентификации онлайн-системы. [133]. Кроме того, необходимо повысить надежность алгоритма [150–152], чтобы уменьшить влияние ошибок на алгоритм управления.
|
Для управления более чем одним AEM Хиллис [127] применил узкий MIMO band FXLMS алгоритм в систему из двух AEM. Уравнение управления определяется как
Опорный сигнал определяется где — частота вращения коленчатого вала двигателя, — порядок работы двигателя и — интервал выборки.
Весовые векторы {} обновляются в соответствии с этим и представляют собой размер шага и коэффициент утечки, соответственно. Чтобы избежать накопления числовых ошибок округления, коэффициент утечки применяется к весам отводов. — отфильтрованные матрицы опорных сигналов, которые можно выразить следующим образом: где — матрица оценки передаточной функции вторичного тракта, которая описывается как
. Предложенный алгоритм MIMO FXLMS был применен к системе с двумя монтировками и двумя датчиками. устанавливается на седан, оснащенный четырехцилиндровым двухлитровым турбодизельным двигателем.Тесты автомобилей показывают, что контроллер обычно снижает вибрацию шасси на 50–90 процентов при нормальных условиях движения.
Синхронизированный метод наименьших квадратов с фильтром x (SFX) — это модифицированная форма алгоритма FXLMS с ограниченным применением к циклическим явлениям [56, 57]. В этой прикладной среде SFX имеет вычислительное преимущество по сравнению с алгоритмом FXLMS. SFX может управлять компонентами более высокого порядка и прямой сходимостью. Управляющий выход SFX выражается как
Веса фильтра и опорный сигнал, соответственно, выражаются
Испытания транспортных средств показывают, что снижение вибрации на холостом ходу, шума стрелы во время движения и шума стрелы более высокого порядка во время холостого хода составляет достигается с помощью предложенного SFX-контроллера [56].
Ли и др. [3, 134, 153] предложили алгоритм Newton FXLMS, вес фильтра которого выражается как
.. Моделирование показывает, что элемент управления Newton FXLMS имеет одинаковую скорость сходимости при разных оборотах двигателя, тогда как элемент управления FXLMS имеет разную скорость сходимости при разных оборотах двигателя. обороты двигателя. Чтобы справиться с ограниченным временем сходимости и скоростью отслеживания, как показано на рисунке 15, в предложенный алгоритм Newton FXLMS были включены адаптированные онлайн-справочные таблицы как карты параметров или параллельные карты соответственно. В справочных таблицах хранятся начальные условия Newton FXLMS, которые представляют собой вектор веса фильтра, который передается из справочных таблиц в Newton FXLMS перед активацией Newton FXLMS с картой параметров. Справочная таблица применяется параллельно к Newton FXLMS, которая представляет собой Newton FXLMS с параллельной картой. Результат параллельной карты может быть выражен как
Вектор табличных данных адаптируется онлайн с помощью алгоритма, который выражается как
Размер шага отличается от размера шага FXLMS.установлен на 0,001 и <0,0005, что подавляет кратковременные вариации обучающего сигнала.
Испытания транспортных средств показывают, что предложенная стратегия управления, примененная к AEM, может сократить время схождения. Когда установлено значение 0,001, Newton FXLMS с картой параметров или параллельной картой полностью подавляет вибрацию практически без времени схождения. Поведение отслеживания улучшено алгоритмом Newton FXLMS с контролем параллельной карты, примененным к AEM, в то время как производительность отслеживания остается неизменной для алгоритма Newton FXLMS с картой параметров.
Как показано на рисунке 16, инертность точки входа тела (IPI) и расширенный FXLMS были предложены Guo et al. [137]. Передаваемая на шасси сила преобразуется в ускорение, которое устанавливается в сигнал ошибки. IPI выражается как где F и — ускорение, усилие, передаваемое на шасси, и угловая частота угла поворота коленчатого вала двигателя, соответственно. Весовой коэффициент может быть выражен как где — коэффициент утечки, — размер шага и — вектор «отфильтрованного» опорного сигнала.
По сравнению с неконтролируемым AEM, результаты моделирования показывают, что ускорение на AEM снизилось на 80 процентов в большей части временной области после применения расширенного контроллера FXLMS.
4.2.3. Минимальный синтез управления (MCS)
Минимальный синтез управления (MCS) не требует знания параметров и обеспечивает стабильность и надежность [154]. Контроллер Er-MCSI, показанный на рисунке 17, является производным от контроллера MCS. Закон управления Er-MCSI выражается как где — ошибка состояния, а — скалярный интеграл дискретного времени выходного сигнала ошибки. Закон обновления коэффициентов усиления контроллера может быть выражен как где и — веса, и — ошибка вывода и интервал выборки, соответственно.
Предлагаемый контроллер Er-MCS был применен на AEM, который устанавливается на автомобиль, оснащенный четырехцилиндровым двигателем. Результаты тестирования показывают, что алгоритм Er-MCS работает аналогично алгоритму FXLMS с точки зрения уровня отмены и скорости сходимости, а алгоритм Er-MCS имеет значительное вычислительное преимущество по сравнению с алгоритмом FXLMS.Когда Er-MCSI применяется для управления несколькими AEM и несколькими сенсорными системами, вычислительное преимущество станет более значительным.
Чтобы справиться с узкополосными сигналами ошибок или узкополосной составляющей широкополосных сигналов, контроллер узкополосной MCS (NBMCS), показанный на рисунке 18, был разработан на основе Er-MCSI Хиллисом и др. [119]. Для алгоритма MCS параметры объекта неизвестны или изменяются во времени. Для NBMCS частота помех должна быть известна или измерена.
Уравнение управления определено здесь и описано как
Предложенный алгоритм NBMCS сравнивался с алгоритмом Er-MCSI с использованием моделирования и реализации с использованием AEM, установленного на седан с дизельным двигателем [119].Когда частота помехи известна или измерена, моделирование и испытания транспортных средств показывают, что алгоритм NBMCS превосходит широкополосный алгоритм Er-MCSI в узкополосных приложениях и преодолевает проблему увеличения усиления в Er-MCSI.
4.3. Robust Control
Точные модели системы AEM сложно контролировать на основе моделей, и контроллеры могут не достичь желаемой производительности из-за неопределенностей модели, помех и шума. Надежные контроллеры обладают устойчивой производительностью в присутствии возмущений, таких как возмущения, шум, параметрические неопределенности и немоделированная динамика [155, 156].
Для ослабления передаваемых сил в широком диапазоне частот от двигателя к шасси, контроллеры H 2 , запланированные на AEM, примененные Олссоном [116] к AEM, могут хорошо работать с нелинейностями системы и вибрацией двигателя, но они не работают. хорошо при чрезвычайно высоких скоростях разгона и номинальном крутящем моменте двигателя.
Чтобы изолировать вибрацию двигателя и предотвратить насыщение привода в случае возмущений, Fakhari et al. [110, 126, 130] применили контроллеры и, показанные на рисунке 19.Весовые функции W n , [ W d ] 6 × 6 , W F и W u датчик шума , возмущения, передаваемая сила и входной ток к приводу соответственно. μ -анализ был использован для оценки устойчивости контроллеров. Используя метод аппроксимации норм Ханкеля, порядок контроллеров и может быть установлен на 16 и 14, соответственно, для низкой стоимости, легкости ввода в эксплуатацию, высокой надежности и технического обслуживания контроллера.
Моделирование было проведено Фахари и Охади [130] для оценки эффективности AEM в подавлении вибрации четырехцилиндрового двигателя с использованием замкнутой системы с и. По сравнению с элементом управления моделирование, показанное на рисунке 20, показывает, что элемент управления требует большего эффекта управления для достижения характеристик управления. Между тем, надежная работа и стабильность замкнутой системы достигаются с помощью и.
4.4. 2DOF Control
Чтобы устранить недостаток неадаптивного управления и адаптивного управления, исследователи изучили контроллеры 2DOF, такие как интеграция методов управления с разомкнутым и замкнутым контуром для AEM [157].В случае возмущений, таких как возмущение, шум и немоделируемая динамика, обычная адаптивная система управления может стать нестабильной, в то время как робастные подходы все еще остаются устойчивыми [155, 156]. Когда есть непараметрические неопределенности, надежная адаптивная стратегия может победить поведение адаптивного контроллера. Надежный адаптивный контроллер может преодолеть консервативное поведение надежного контроллера.
Путем выбора соответствующей эталонной модели метод адаптивного управления устойчивой эталонной моделью (MRAC), основанный на методе модифицированного градиента, был предложен Ioannou et al. [135] и может быть выражен как где — параметры контроллера, а — переменные состояния контроллера. Адаптивный закон можно выразить как где. . и обозначают адаптивные усиления. и — знаковая функция и оценка соответственно. можно выразить как.
Экспериментальная установка была проведена Ioannou et al. [135] для оценки вибрационных характеристик AEM с предлагаемым надежным MRAC. Испытания показывают, что предлагаемый надежный MRAC обеспечивает лучшую эффективность управления, чем P-управление со сдвигом фазы в случае больших неопределенностей.Однако в случае отсутствия неопределенностей P-регулирование со сдвигом фазы обеспечивает лучшую эффективность управления, чем предлагаемый надежный MRAC в определенном высокочастотном диапазоне.
Для управления вибрациями системы двигатель-шасси Ян [118] предложил стратегию управления 2DOF, применяемую к AEM, который состоит из надежного контроллера обратной связи и контроллера прямой связи FXLMS. Вес представлен следующим образом: где — отфильтрованный входной сигнал, а — ошибка. Надежный контроллер с обратной связью разработан на основе -синтеза.Чтобы обеспечить управление через персональный компьютер, порядок надежного контроллера был уменьшен с 23 до 7, что уменьшило вибрацию от двигателя к шасси, и была достигнута надежность.
Как показано на рисунке 21, управление без обратной связи спроектировано на основе абсолютного давления в коллекторе и скорости вращения коленчатого вала. На основе однотонального адаптивного управления с прямой связью спроектировано управление с обратной связью. Алгоритм обновления в реализации с дискретным временем выражается как
Моделирование показывает, что быстрое время отклика и устойчивость к изменениям транспортного средства могут быть достигнуты одновременно за счет интеграции элементов управления с открытым и закрытым контуром.
5. Выводы
На основании приведенного выше обзора трудности и тенденции в исследованиях моделирования и управления AEM можно резюмировать следующим образом: (1) Большинство теоретических моделей основаны на предположениях, которые не всегда соответствуют рабочим условиям AEM. Следует учитывать относительные смещения (привод, точка крепления двигателя и точка крепления шасси), частотно-зависимые и амплитудно-зависимые характеристики жесткости эластомера и демпфирования.Точно так же теоретические модели чрезмерно упрощены и не учитывают сложные взаимодействия между предварительной нагрузкой и массой шасси, что может дать решение по вибрации для одного AEM, установленного на разных транспортных средствах, оснащенных разными двигателями. (2) Метод идентификации AEM должен быть предложено проверить указанные выше сложные теоретические модели и конечно-элементные модели АЭМ. Между тем, влияние параметров AEM (структурные параметры и рабочие параметры) на динамику AEM должно быть выполнено для проектирования, изготовления и управления AEM.(3) Предлагаемая система управления AEM с обратной связью должна быть стабильной или устойчивой в случае высокой неопределенности в сложных и изменчивых средах, таких как возмущения, шум и немоделируемая динамика. Реализация некоторых контроллеров иногда требует больших затрат и времени. Таким образом, потребность в управлении AEM заключается в разработке и применении более совершенных подходов к управлению, основанных на принципах стабильности, надежности, интеллекта и оптимальности. (4) Целью электромагнитных AEM следующего поколения будет компромисс между небольшими объем, легкий вес, большое усилие привода, низкая стоимость, интеллект и эффективность при любых условиях работы.
Конфликт интересов
Авторы заявляют об отсутствии потенциальных конфликтов интересов в отношении исследования, авторства и / или публикации этой статьи.
Благодарности
Авторы благодарны за помощь сотрудникам NVH в Государственной ключевой лаборатории автомобильного моделирования и контроля, Китай. Работа выполнена при финансовой поддержке Национальной программы исследований и разработок в области высоких технологий «863» (2007220101002381) и Национальной программы ключевых исследований и разработок Китая (грант No.2018YFB0106203).
