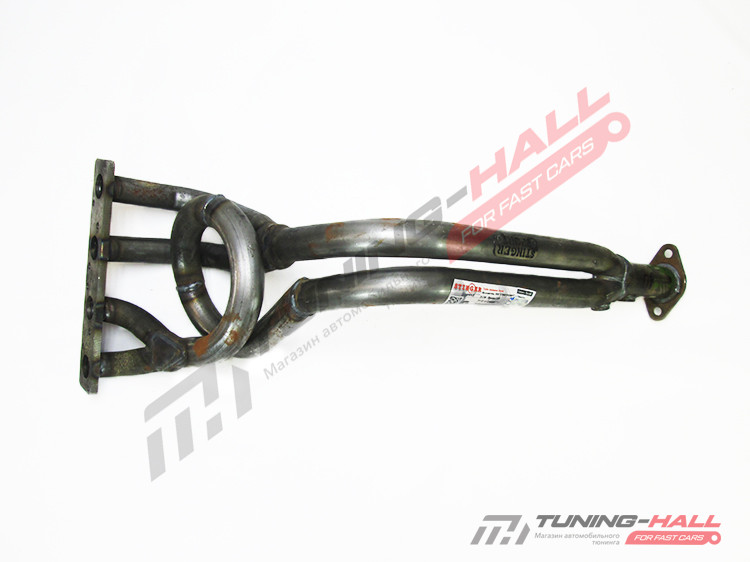

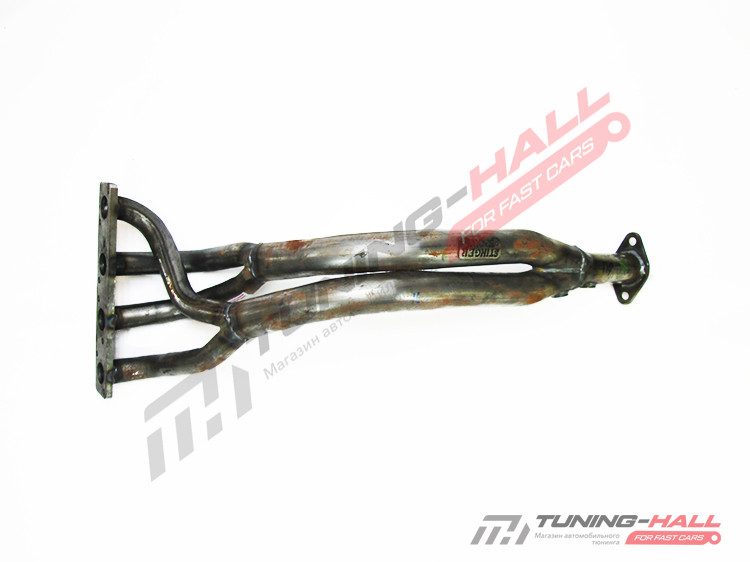

Коллектор ваз 2110 8 клапанов: Выпускной коллектор / паук 4-2-1 «Stinger Sport » 8 V для а/м ВАЗ 2110-12 из нержавеющей стали

08.01.1970 alexxlab 0 Comments

Содержание

Снятие и установка ресивера и коллекторов двигателя Ваз 2110, Ваз 2111, Ваз 2112

Инструкции по ремонту, снятию и установке вала двигателя лада 2110 своими руками, регулировка двигателя автомобиля лада 2111, устройство двигателя ваз 2111, ваз 2112, ваз 2110. Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя

Отсоединяем от ресивера шланги вакуумного усилителя, …

…электропневмоклапана и регулятора давления топлива в топливной рампе.

Ресивер можно снять без дроссельного узла – в этом случае отсоединяем дроссельный узел ваз 2110 (см. Снятие дроссельного узла).
Если ресивер снимаем в сборе с дроссельным узлом, то отсоединяем от дроссельного узла ваз 2111 все шланги и разъемы датчика положения дроссельной заслонки и регулятора холостого хода.

Ключом «на 13» отворачиваем две гайки крепления к ресиверу кронштейна топливных трубок ваз 2111.

Снимаем кронштейн.

Ключом «на 13» отворачиваем гайку крепления ресивера ваз 2111 к кронштейну…

…и пять гаек крепления к впускному коллектору.

Снимаем ресивер ваз 2112…

…и прокладку.

Снимаем с впускного коллектора рампу (см. Снятие топливной рампы двигателя ВАЗ 2111).

Ключом «на 17» отворачиваем гайку крепления левого кронштейна впускного коллектора…

…и ослабляем нижний болт крепления левого кронштейна.

Отводим кронштейн от впускного коллектора.

Ключом «на 13» отворачиваем гайку верхнего крепления правого кронштейна коллектора и отворачиваем нижний болт крепления кронштейна к блоку цилиндров ваз 2112.

Снимаем кронштейн.

Ключом «на 13» отворачиваем две гайки крепления рыма.

Снимаем рым ваз 2110.

Ключом «на 13» отворачиваем три гайки крепления кронштейна ресивера…

… и снимаем кронштейн.

Снимаем со шпильки впускного коллектора втулку.

Отсоединяем приемную трубу от выпускного коллектора ваз 2112 и кронштейна.
Снимаем приемную трубу со шпилек выпускного коллектора.

Ключом «на 13» отворачиваем верхнюю и ослабляем нижнюю гайки планки подводящей трубы насоса охлаждающей жидкости…

…и снимаем планку.

Отвернув ключом «на 13» одну гайку снизу и две по бокам…

…снимаем впускной коллектор ваз 2110.

Отвернув еще две гайки,…

…снимаем выпускной коллектор…

Разъем коллекторов и головки блока уплотнен двумя прокладками.

Сборку производим в обратной последовательности, при этом все прокладки заменяем новыми

Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Как снять выпускной коллектор на ВАЗ-2114 8 клапанов инжектор

Выпускная система автомобиля ВАЗ-2114 с инжекторным двигателем не отличается особенной сложностью, тем не менее иногда приходится потратить достаточно времени, а может, и денег (если проводить работу на СТО), чтобы привести её в нормальное состояние.

Сегодня разберёмся с выпускным коллектором ВАЗ-2114, с особенностями его демонтажа и установки.

Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114

Огромные перепады температуры — это основная проблема, с которой сталкивается выпускной коллектор и прокладка, ради которой его и снимают. Сам коллектор выполнен из чугуна особой марки, он может выдерживать высокие температуры (до 800-900 градусов), тем не менее это критические значения, после которых коллектор может покоробиться или растрескаться.

Выпускной коллектор ВАЗ-2114

Основная его задача — сбор выхлопных газов и распределение их в приёмную трубу глушителя.

Замена или демонтаж выпускного коллектора ВАЗ-2114 необходимы в таких случаях:

Механическое повреждение коллектора.
Коробление и потеря герметичности на стыке с головкой блока цилиндров.
Прогар прокладки между головкой и коллектором.
Появление трещин в результате перегрева двигателя.
Замена коллектора на устройство другой конфигурации, адаптированного на более жёсткий режим эксплуатации.

В том случае, если мы не собираемся участвовать в скоростных заездах на приз начальника областного ГИБДД, замена или демонтаж коллектора может быть необходим в ряде случаев.

Инструмент и материалы для демонтажа

Есть ряд симптомов, которые подскажут, что нужно готовиться к снятию выпускного коллектора:

повышенный уровень шума в подкапотном пространстве, двигатель издаёт характерный, громкий звук в любых режимах работы;

прорыв отработанных газов в подкапотное пространство и иногда в салон;
снижение мощности двигателя из-за несовпадения отверстий для выхода выхлопных газов в головке блока и в коллекторе.

Многие решаются на замену штатного коллектора «тюнинговым», выполненным из нержавеющей стали и имеющего иную конфигурацию, тем самым желая повысить мощность двигателя, снизить сопротивление, которое штатный коллектор оказывает выхлопным газам. Как правило, самой частой причиной демонтажа узла становится прогар прокладки.

Прокладка выпускного коллектора

Прокладка коллектора на ВАЗ-2114 выполнена из прессованного армированного асбеста и призвана обеспечивать герметичность соединения головки блока и фланцев коллектора. Асбест применяется для коррекции коэффициента теплового расширения алюминиевого сплава, из которого отлита головка, и чугуна, из которого отливают коллектор. На высоких оборотах и в режиме длительных нагрузок прокладка может прогореть. Тогда её замена и демонтаж коллектора неизбежны.

Для демонтажа коллектора будет необходим штатный набор инструментов, набор головок с удлинителями, проникающая смазка WD-40 или её аналог. В случае обрыва шпилек пригодится экстрактор шпилек, дрель, сверла и набор метчиков. За день-два до демонтажа коллектора стоит увлажнять по несколько раз весь крепёж, это существенно упростит процедуру снятия.

Процедура демонтажа коллектора — пошаговая инструкция

Сам по себе процесс демонтажа не так сложен, сложен доступ к некоторым гайкам, поэтому желательно выполнять работу на подъёмнике или на смотровой яме. Алгоритм действий для инжекторной ВАЗ-2114 в этом случае выглядит так:

Снимаем минусовую клемму с аккумулятора или отключаем выключатель массы.

Снимаем клемму с АКБ
Сливаем антифриз из системы. Не стоит пренебрегать этим пунктом, несмотря на то, что завод не обязывает освобождать систему охлаждения от жидкости.
Сливаем из системы охлаждающую жидкость
Отключаем трубки топливных магистралей.
Снимаем топливные трубки
Находим датчик положения дроссельной заслонки, датчик холостого хода и снимаем с них провода.
Отключаем датчик положения дроссельной заслонки
Снимаем шланги вентиляции картера, шланг с вакуумного усилителя тормозов.
Откручиваем патрубки
Демонтируем ресивер, отключаем провода форсунок и снимаем топливную рампу в сборе.
Демонтируем ресивер
Отсоединяем электрический разъем топливной рампы
Демонтируем топливную рампу
Получаем полный доступ к коллектору.
Демонтируем термоотражающий экран.
Снимаем термоэкран
Откручиваем приёмную трубу глушителя от коллектора.
Отсоединяем приёмную трубу глушителя от коллектора
Откручиваем гайки крепления коллектора со шпилек в головке блока.
Демонтируем крепления выпускного коллектора
Демонтируем коллектор.
Снимаем выпускной коллектор

Замена прокладок и установка коллектора

После демонтажа коллектора редко удаётся снять прокладку неповреждённой. Она меняется в любом случае, но на привалочной плоскости со стороны головки и со стороны коллектора обязательно останутся части разрушенной прокладки. Их необходимо аккуратно удалить.

Меняем прокладку коллектора

Для этого можно использовать специальный спрей, который размягчает остатки прокладки, можно аккуратно их удалить лезвием. При этом нельзя повреждать плоскость, иначе герметичность соединения будет нарушена.

Также при установке новых прокладок выпускного коллектора не рекомендуют использовать герметики. Они могут быть разного качества, могут образовывать при обжиме частички, попадающие в картер, что крайне нежелательно.

Видео о замене прокладки выпускного коллектора на ВАЗ-2114

В заключении

После установки новых прокладок (для 8-клапанного мотора и для 16-клапанного они разные) и фиксации коллектора стоит убедиться, что узел не контактирует с электропроводкой, шлангами и не касается стабилизатора. Удачной всем работы!

Замена прокладок впускного коллектора ВАЗ 2114 8 кл (Калина, 2110)

Замену прокладок на впускном коллекторе ВАЗа рекомендуют делать после каждого его снятия. Но мне пришлось сделать это преждевременно, так как я обнаружил значительный подсос воздуха, который, в основном, проявлялся на холодном двигателе. Каждый холодный запуск сопровождался страшным троением.

Помимо троения на холодную наблюдался небольшой провал оборотов при резком нажатии на педаль газа. При чём как на холодном, так и на горячем моторе.

Обнаружить подсос воздуха мне помог самодельный дымогенератор из сигареты. Очень простая и примитивная штуковина, которая выручала меня неоднократно.

На моём автомобиле (Калина 1.6 8 клапанов) установлен пластиковый впускной коллектор (ресивер). Такой же будет установлен на всех автомобилях семейства ВАЗ с 8ми клапанным двигателем 1.6 литра (2114, 2110 и тд). В качестве прокладок выступают 4 резиновых колечка. По отзывам, черные колечки ходят намного дольше белых. И я в этом убедился лично — эти прокладки проходили около полугода и стали пропускать воздух. На ощупь они стали пластмассовыми. К сожалению черных я не нашёл, поэтому буду устанавливать снова белые. Надеюсь эти проходят дольше.

Что бы снять впускной коллектор (ресивер) нужно предварительно открутить гофру от воздушного фильтра, тросик газа, малые шланги вентиляции картера двигателя. Дроссель и его обогрев снимать не буду.

Крепится впускной коллектор на 5-ти шпильках — одна по центру, две по бокам. Что бы их открутить понадобится головка на 13. После отвинчивания гаек, нужно снять сам ресивер со шпилек и отвести его в сторону. Снимите старые прокладки и протрите посадочные места от масла и грязи. Так же нужно протереть и посадочное место на двигателе.

На коллекторе есть специальные пазы для направляющих на прокладках. В пластиковый коллектор прокладки нужно устанавливать более высокой стороной. Как раз именно направляющая не даст Вам ошибиться.

Места около направляющих я дополнительно промазал герметиком по наружной стороне прокладки. Так как по ощущениям именно там кольцо вошло в канавку глубже всего. К тому же, там и было место подсоса воздуха на старых прокладках.

После всех процедур впускной коллектор можно устанавливать назад. Информацию о том, как сильно нужно затягивать крепёжные гайки я не нашёл. Затягивал на свой страх и риск. Главное не перетянуть, так как коллектор пластмассовый и может треснуть.

Вот таким образом я заменил старые прокладки впускного коллектора на своей Калине на новые. Подсоса воздуха больше нет, двигатель перестал троить на холодную и в прогретом состоянии стал вести себя гораздо лучше.

Замена прокладки впускного коллектора ВАЗ 2110

Магазины автозапчастей ВАЗ.

15. Снимаем впускной трубопровод.

Снятие ресивера и коллекторов ВАЗ-2111-20.

Прокладка впускного коллектора ВАЗ 2110.

Замена прокладки выпускного коллектора ваз 2110 инжектор — картинки и фото….

Замена прокладки впускной трубы и выпускного коллектора.

Определение ремонта головки ВАЗ 2114.

Замена прокладки впускной трубы и выпускного коллектора ВАЗ-2107-20.

Снятие, подмена, установка прокладки выпускного коллектора.

21124 высокие обороты на ваз 2110. обороты на холостом ходу.

3.7. Замена прокладок впускного и выпускного коллекторов.

Снятие впускного и выпускного коллекторов ВАЗ-2110-10.

Замена прокладки выпускного коллектора и трубопровода ваз 2107.

Замена прокладки впускной трубы и выпускного коллектора впрыскового двигате…

Замена прокладки выпускного коллектора ваз 2110 инжектор видео.

Как поменять прокладку на выпускном коллекторе ваз 2115.

снять выпускной коллектор на ваз 2110 16 кл Сделай сам.

впускной коллектор ваз 2107.

Прокладка впускного коллектора ВАЗ-2110/2111/2112 (с герметиком) 2112-10080…

Ресивер впускного коллектора.

и уплотнительную прокладку впускной трубы и выпускного коллектора.

Прокладка коллектора ВАЗ 1118 — 2110 8кл.

Замените поврежденные и сильно обжатые прокладки.

Впускной коллектор лада калина 8 клапанов – АвтоТоп

Лада Калина (8, 16 клапанов): замена катализатора на паук или пламегаситель

Таковыми являются: топливная система, система рециркуляции выхлопных газов. После пробега в 80-100 тыс. км пробега, у выпускного коллектора начинает трещать по швам металлический корпус.

Фланцевые соединения отрываются от посадочных мест.

Замена катализатора на паук, как процесс, разделяется на несколько этапов.

Это не в счёт того, что нужно менять сам катализатор по причине прогорания внутренних деталей из-за систематического контакта с раскалённым потоком пламени. Средняя температура газов достигает 600℃.

Итак, разделение на этапы: сбор данных о количестве и расположении катализаторов в автомобиле; подготовка запасных частей в каждом конкретном случае для модификации;

Другие работы по замене деталей на Приоре

Чтобы между фланцами головки блочных цилиндров и дроссельного узла у коллектора была хорошая герметизация, там устанавливаются уплотнительные кольца.

Но прежде чем поставить на место коллектор, следует заткнуть отверстия каналов впуска заглушкой. Во избежание попадания лишнего мусора при зачистке мест посадки новых колец, необходимо аккуратно выровнять уплотнительные кольца, чтобы они плотно легли на место.

Выполнять замену колец можно самостоятельно, главное – делать все по инструкции и поставить на место детали в обратном снятию порядке.

Замена выпускного коллектора на Калине

Дело в том, что головку БЦ создают из алюминия, а коллектор изготовляется из чугуна.

Есть ряд симптомов, которые подскажут вам, что необходимо заменить выпускной коллектор Лада Калина:

Выхлопные газы попадают под капот или даже в салон вашего авто;
В любом режиме работы двигатель издает неприятный характерный звук;
Двигатель теряет мощность из-за нестыковки головки БЦ и коллектора.

Список необходимого, в принципе, стандартный: штатный набор инструментов, удлинитель с различными головками, WD-40 или другая аналогичная смазка.

Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному. А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки – постоянное воздействие высоких температур.

Как снять ресивер на Приоре

Инструменты, которые могут пригодиться: — головка на 10; — ключ на 13; — отвертка.

Для снятия впускного коллектора потребуется:

В связи с тем, что в следующих шагах инструкции будут происходить манипуляции с электропроводкой, необходимо снять минусовую клемму аккумуляторной батареи.
Следующим шагом будет снятие пластикового экрана (крышки) с корпуса двигателя. Это делается для того, чтобы он не мешал вам при проведении работ.
После чего, необходимо снять питание с четырех катушек зажигания и демонтировать их. Для этого выдернете контактные фишки. Возьмите головку на 10 (либо ключ того же размера) и открутите по одному крепящему болту на каждой катушке. Просто вытягивайте катушки по направлению вверх, прилагая необходимые усилия. Теперь их можно извлечь. Сами свечи зажигания вынимать не требуется, они снятию не помешают. С другой стороны, целесообразно воспользоваться ситуацией и проверить их состояние (зазор и качество искры).
Нашей следующей задачей является демонтаж дроссельного узла. Без его снятия ресивер не извлечь. Чтобы снять дроссель и избежать вытекания лишнего тосола из патрубков системы охлаждения, нужно предварительно подготовиться (раскрутить крышку расширительного бачка с охлаждающей жидкостью). Для снятия дросселя необходимо отсоединить все присоединенные к нему патрубки, в том числе отвечающие за подачу воздуха (гофру) и охлаждение. Для того чтобы снять сам узел, необходимо ключом или головкой на 13 раскрутить две гайки крепления. Теперь узел вместе с уплотнительной накладкой можно извлечь, а заодно осмотреть и при необходимости почистить.
На данном этапе, найдите и снимите шланг вентиляции картерных газов. Для этого ослабьте затянутый хомут при помощи плоской отвертки потяните его на себя.
Следующим шагом будет демонтаж конструкции щупа для проверки уровня масла. Он крепится на одном винте, который и следует открутить.
Теперь самое главное – снять ресивер приора 16 клапанов. Сделать это не так сложно как кажется. Первым делом нам понадобится открутить гайки с трех соединительных болтов на стыке блока и коллектора. Удобнее всего работать из ремонтной ямы либо используя подъемник, предварительно демонтировав защиту днища автомобиля. После чего, вам останется отвернуть две дополнительные гайки.
Самое время переместиться в подкапотное пространство и раскрутить два специальных крепежных болта которые находятся справа и слева корпуса ресивера.
После чего ресивер можно аккуратно снимать.
В зависимости от вида и комплектации узлов в вашем двигателе, может понадобиться раскрутить, повернуть или снять какой-либо узел, который препятствует извлечению ресивера (например, гидроусилитель руля или генератор).

замена прокладки выпускного коллектора калина

Если вы знаете, что проблема в обрыве шпилек, то к вышеперечисленному списку прибавится экстрактор шпилек, метчики, дрель и сверла.

Ослабляем болт верхнего крепления стартера (см. «Стартер автомобиля ваз 2107 — снятие, установка») и отводим в сторону заднюю растяжку.

9. Торцовым ключом на 13 мм с удлинителем отворачиваем гайку крепления наконечника провода «массы» и отсоединяем его.

Большущее Для вас спасибо за просмотры моих видео, поведайте друзьям оставляйте коментарии подписывайтесь. лада калина катализатор. подмена на паук 4-2-1. ни чего сложного!!! 11. Торцовым ключом на 13 мм с глубочайшей головкой отворачиваем две гайки А совместного крепления впускного коллектора трубопровода с выпускным коллектором и две гайки Б крепления впускного коллектора трубопровода.

12. Этим же инвентарем отворачиваем две гайки А совместного крепления впускного коллектора трубопровода с выпускным коллектором и гайку Б крепления выпускного коллектора. 13. Отворачиваем на движке автомобиля ваз 2107 хомута приемной трубы к кронштейну на и снимаем приемную трубу со шпилек выпускного коллектора (см.

«Приемная труба глушителя — снятие и установка»)

Замена прокладок впускного коллектора ВАЗ 2114 8 кл (Калина, 2110)

И я в этом убедился лично — эти прокладки проходили около полугода и стали пропускать воздух. На ощупь они стали пластмассовыми. К сожалению черных я не нашёл, поэтому буду устанавливать снова белые.

Надеюсь эти проходят дольше. Что бы снять впускной коллектор (ресивер) нужно предварительно открутить гофру от воздушного фильтра, тросик газа, малые шланги вентиляции картера двигателя. Дроссель и его обогрев снимать не буду. Крепится впускной коллектор на 5-ти шпильках — одна по центру, две по бокам.

Рекомендуем прочесть: Образец расписки о возврате долга образец

Что бы их открутить понадобится головка на 13. После отвинчивания гаек, нужно снять сам ресивер со шпилек и отвести его в сторону. Снимите старые прокладки и протрите посадочные места от масла и грязи.

Так же нужно протереть и посадочное место на двигателе.

На коллекторе есть специальные пазы для направляющих на прокладках.

В пластиковый коллектор прокладки нужно устанавливать более высокой стороной.

Катализатор Калина

Причиной этому могут стать неисправности в работе стартера, некачественный бензин или нарушения целостности детали вследствие езды по неровной дороге.

При обнаружении неисправностей в работе детали компьютер выдает на информационную панель надпись «Check», которая при расшифровке показывает ошибку «Неэффективная работа катализатора».

Это чревато снижением мощности двигателя (машина может не набирать скорость больше 60 км/ч) и повышенным расходом топлива. Если игнорировать проблему, однажды автомобиль может просто не завестись.

Признаки необходимости замены катализатора на Калине:

машина начала потреблять больше бензина.
машина стала хуже разгоняться и терять скорость при езде на подъем;
выхлоп автомобиля приобрел черный цвет и резкий неприятный запах;
при работе двигателя слышен скрежет и звуки ударов со стороны фильтра выхлопных газов;

Экологические

ЛАДА на СТО: замена прокладки катализатора Калина 8 клапанов

Ввиду этого, владельцы бюджетных моделей автомобилей сознательно исключают эту деталь из выхлопного тракта.

Однако, мощность силового агрегата снижается исключительно из-за нарушения пропускной способности нейтрализатора выхлопных газов, вследствие повреждения находящихся внутри него сот. Специалисты нашего автосервиса выделяют основные причины преждевременной поломки детали и износа прокладок:

Выход из строя лямбда-зонда, в результате чего нарушается процесс формирования топливной смеси.
Некорректная работа системы зажигания;
Низкое качество топлива;
Механическое повреждение элементов;
Использование различных присадок;

Сложность заключается еще и в том, что катализатор относится к неремонтируемым элементам, именно поэтому в случае поломки может потребоваться замена прокладки катализатора. Если катализатор вышел из строя, наблюдаются следующие признаки:

Замена прокладки впускной трубы и катколлектора

Впускная труба и катколлектор стыкуются с головкой блока цилиндров через общую уплотнительную прокладку. Прокладка закрывает также два канала рубашки охлаждения головки блока цилиндров, выходящие в плоскость стыка головки с впускной трубой и катколлектором. Работу проводим на смотровой канаве или эстакаде. Сливаем охлаждающую жидкость из двигателя (см. «Проверка уровня и замена охлаждающей жидкости»). Снимаем ресивер (см. «Снятие ресивера») и топливную рампу с форсунками (см. «Проверка форсунок, снятие топливной рампы и форсунок»). Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов датчика концентрации кислорода (см. «Снятие управляющего датчика концентрации кислорода»). Отвернув три гайки крепления фланца трубы дополнительного глушителя к фланцу катколлектора, отсоединяем дополнительный глушитель от катколлектора (см. «Снятие дополнительного глушителя»).

Головкой «на 13» отворачиваем две гайки скобы кронштейна крепления катколлектора.

. и снимаем скобу со шпилек кронштейна.

Ключом «на 13» отворачиваем два болта крепления кронштейна катколлектора к блоку цилиндров.

. и снимаем кронштейн.

Ключом на «13» отворачиваем гайку верхнего крепления правого опорного кронштейна впускной трубы. Снимаем наконечник провода «массы» со шпильки впускной трубы.

Головкой «на 13» отворачиваем болт нижнего крепления правого опорного кронштейна впускной трубы.

. и снимаем кронштейн.

Снимаем со шпильки впускной трубы дистанционную втулку.

Ключом «на 19» отворачиваем гайку крепления картера сцепления к блоку цилиндров, крепящую также нижний конец левого опорного кронштейна впускной трубы.

Ключом «на 17» отворачиваем гайку верхнего крепления левого опорного кронштейна впускной трубы.

. и снимаем кронштейн. С левой задней стороны двигателя..

. головкой «на 13» ослабляем затяжку гайки 1 крепления кронштейна трубы насоса охлаждающей жидкости, отворачиваем гайку 2 крепления катколлектора и гайку 3 общего крепления катколлектора и впускной трубы к головке блока цилиндров (для наглядности показано на демонтированном двигателе).

Отводим в сторону кронштейн трубы насоса охлаждающей жидкости.

Снимаем со шпилек головки блока цилиндров теплозащитный экран и шайбу с верхней шпильки. С правой задней стороны двигателя.

. головкой «на 13» отворачиваем две гайки крепления теплозащитного экрана и рыма.

Сняв со шпилек головки блока цилиндров теплозащитный экран и рым. ..головкой «на 13» отворачиваем гайку крепления катколлектора и гайку общего крепления катколлектора и впускной трубы, расположенные на тех же шпильках. Снимаем шайбы со шпилек.

Головкой «на 13» отворачиваем две гайки 1 верхнего крепления впускной трубы и одну гайку 2 верхнего крепления катколлектора. Снимаем шайбы со шпилек.

Головкой «на 13» отворачиваем две гайки общего нижнего крепления катколлектора и впускной трубы к головке блока цилиндров. Снимаем шайбы со шпилек.

Буквально сразу после Калины из Казани, поступила заявка на ремонт двигателя 1.

4 на Калине из города Сарапул (Удмуртская обл.). Для тех, кто не знаком с первым отчётом по ремонту Калины 1.4 (Можга) — рекомендую ознакомиться. Клиент из Сарапула купил машину с рук и практически сразу же столкнулся с огромным расходом масла. Пробег был заявлен в 50 тыс.км. Учитывая свежий вид машины, было странно, что на таком малом пробеге появилась проблема с двигателем. Отчёт по машине делать не планировалось, т.к. смысла нет штамповать типовые статьи, но после углубления в разборку и дефектовку двигателя, становилось всё интереснее и веселее, по-этому отчёт было всё же решено сделать.

Итак, пока разбирали мотор, установили, что реальный пробег намного больше, чем значится на приборке. Во-первых, на машине стояло газовое оборудование 4-го поколения, о котором свидетельствует переделанная проводка, забытый кронштейн крепления рампы газовых форсунок и заглушенные дырки в пластиковом коллекторе под подачу газа. Понятно, что никто не будет ставить газ, что-бы поездить недельку и продать машину. На пластиковом кожухе ГРМ зияет дыра — здесь когда-то развалился опорный ролик, а ремень ГРМ протёр кожух до дыр.

Поначалу всё шло по намеченному плану. Мотор сняли, блок расточили в 79 мм, собрали с безвтыковыми поршнями, по просьбе клиента поставили обычные шатуны 2110. Коленвал не потребовал шлифовки, а вот ведомый диск сцепления изношен изрядно — толщина накладок критическая. Здесь стояло сцепления LUK. Корзина еще в хорошем состоянии, но отдельно диск LUK не продаётся. В данном случае проверенный вариант это диск Крафт от 2110, его можно найти в продаже отдельно от корзины. Демпферные пружины у него завальцованы с двух сторон, что увеличивает срок службы сцепления (сравните с ВАЗинтерсервисом, или «Мычаловской» продукцией). Это единственный диск, который можно посоветовать на замену приоровскому диску LUK’a, если не менять весь комплект в сборе. Интересно, что выжимные подшипники LUK продаются отдельно, чем мы и воспользовались, заменив выжимной на новый.

Всё шло по плану (3-х дневный срок капитального ремонта), блок был собран и загружен в моторный отсек, в фоновом режиме делалась голова — на ней-то и начались проблемы.

Головку разобрали, в планах была простая переборка — замена колпачков, очистка клапанов от нагара. Однако, при разборке обнаружили, что на моторе был обрыв ремня, с загибом впускных клапанов. В итоге прошлые «мастера» заменили впускные клапана на дешевое поделие из Китая — HERZOG. О кривых продуктах под этим брендом мы уже писали в Кунсткамере. Данные клапана не имеют никакого упрочнения стержня — ни хрома, ни азотирования. Это отчётливо видно, если взять в руки новые клапана на рынке этой фирмы и посмотреть на их стержни внимательно. На нашем двигателе эти клапана (установленые кем-то в Сарапуле) износились, набив на штоках канавку и риски. Но хуже всего то, что они так же износили направляющие втулки. Новые клапана в них просто болтаются! При этом выпускные клапана, оставшиеся заводскими, имеют небольшой зазор во втулках и ничуть не изношены, а всё потому, что у них стержни — с азотированием и прекрасно сочетаются (как пара трения) с латунными втулками. Мало того, старые клапана еще и тщательно притирали — практически уничтожив рабочие фаски.

Восстановить голову после такого кустарного ремонта — не проблема. Требуется замена впускных втулок, затем — правка фасок седел. Но при выпрессовке старых втулок обнаружили, что втулки настолько сварились с алюминием, что вышли с приваренными кусками алюминия. Такое бывает, но редко, и не настолько существенно, как в случае с этой головой. На втором фото ниже — 8 втулок, с приваренными кусками алюминия из гнезда втулки. На первом и третьем фото — справа лежат б\у втулка и новая втулка. Хорошо видно, что на б\у втулке никаких кусков алюминия нет — она была выпрессована без проблем! Последствия сваривания втулок с алюминием были самые ужасные — задир посадочных гнёзд направляющих, повреждение отверстий. В результате, натяг из гнёзд волшебным образом исчез, а новые втулки (того же диаметра) запрессовывались с очень малым усилием, а крайняя втулка — вообще вставлялась и проходила сквозь гнездо от усилия пальца руки. Очевидно, что головка, как и мотор — с большим пробегом, вероятно были случаи неоднократного перегрева мотора, что и привело к подобным последствиям. И если бы очумельцы в Сарапуле не поставили дешевые китайские клапана, втулки бы не износились, и их не пришлось бы менять — головка могла еще пройти немало.

Случай неприятный, слов нет. Позвонили клиенту, полностью объяснили ситуацию. Собирать и ставить такую голову нельзя, даже изготовление ремонтных бронзовых втулок может не дать гарантии, что голова будет ходить, а в гнёздах втулок не возникнет трещин или протечки масла. Общим решением был вынесен вердикт — голову нужно менять.

Менять-то менять, а вот на что?! У Калины 1.4 своя головка, с маркировкой 11194, от Приоры (маркировка 21126) голову ставить нельзя — у нее больше объем камеры сгорания, что приведет к снижению степени сжатия. На уши подняли всех продавцов и поставщиков — половина даже и не знала, что на Калине другая головка, вторая половина продавцов просто не возит эти головы. По факту — головка 11194 является дефицитом и стоит заметно дороже, чем голова от Приоры! После долгих поисков головка всё-же нашлась, была приобретена и мы приступили к немедленной её сборке.

Прежде всего, отмыли от заводского антикора (больше похоже на гудрон, обильно налитый куда угодно, но только не на сёдла, которые наиболее подвержены коррозии).

Клапана поставили новые, заводские (ВАЗ), с азотированными штоками. Маслосъемные колпачки — только настоящий «Резерв». Импортным более доверия нет никакого. Клапана — не притираем! Заводская технология не предусматривает притирки клапанов, точность обработки седел на заводе такова, что клапана просто засухариваются. Гидрики, распредвалы, пружины, шпильки — всё переставили со старой головки.

Дальнейшая работа — традиционна. Топливные форсунки помыли ультразвуком, заменили обжатые уплотнительные колечки на новые, собрали мотор. Заменили катализатор на вставку 4-1, перепрошили блок управления двигателем (ЭБУ) под новую конфигурацию.

Отрадно, что все работы с двигателем уложились в 3-х дневный срок (1-й день — разборка и дефектовка двигателя, 2-й день — механообработка, 3-й день — сборка и запуск двигателя).

Клиент из Сарапула приехал за машиной на электричке, после возвращения домой сообщил, что расход и уровень шума остались на прежнем уровне.

Статья написана: 12 января 2014 г. Автор статьи, фото-видео материалов: © Квазар Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.

Коллектор впускной ваз 2110 16 клапанов

Снятие впускного коллектора ВАЗ-2112 16 клапанов: фото, видео

Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.

Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах

Содержание

1 Процесс снятия впускного коллектора
2 Выводы

Процесс снятия впускного коллектора

Общий вид впускного коллектора

Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:

Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.
Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля
Отключаем трос привода дросселя от впускного коллектора.
Отключаем провода от катушек зажигания. Сделать это – просто, необходимо разъединить разъемы.
Сняли провода и катушку
Разъединяем провода датчика положения распределительного вала.
Отключаем жгут проводов от клапана продува абсорбера.
Отключаем от впускного коллектора шланг вакуумного усилителя тормозов.
Открутив хомут, отключаем трубку вакуумного усилителя тормозов
Откручиваем хомут и отсоединяем патрубок вентиляции картерных газов. Откручиваем хомут трубки вентиляции картерных газов Открутив хомут вытягиваем трубку с посадочного места
Откручиваем саморез крепления направляющей трубки указателя уровня масла.
При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла
Вынимаем щуп вместе с направляющей трубкой.
Демонтируем щуп
При помощи головки или ключа на 10 откручиваем гайки крепления впускного модуля и катушки зажигания 1, 2 и 3 цилиндров.
Откручиваем катушки зажигания и ресивер
Проводим демонтаж катушек зажигания 1, 2 и 3 цилиндров.
Теперь, можно открутить непосредственные крепления впускного коллектора к ГБЦ.
Откручиваем болты крепления коллектора к головке блока
Сдвигаем вперед и вынимаем коллектор.
Тянем коллектор на себя и демонтируем его

Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.

Видео

Выводы

Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.

Отличия в конструкции 16 клапанных двигателей ВАЗ (2112,21124,21126 «Приора» и 11194 «Калина») — DRIVE2

Всем привет!

Сегодня поговорим о 16 клапанных двигателях автомобилей ВАЗ. А конкретно об их отличиях. Как не ошибиться в комплектующих, при сборке своего первого мощного двигателя?

Не секрет, что мечта любого тазовода это «16 клапанов». И я не исключение. И уже года 2 у меня установлен двигатель 2112 1.5 16 кл. Разбираясь в тонкостях всего процесса, пришла идея написать статью, в помощь начинающим, а так же с целью исключить лишние вопросы.

16 клапанные двигатели ВАЗ серийно стали устанавливать на автомобили ваз 10 семейства. Сначала устанавливались моторы объемом 1,5 литра и имели маркировку 2112. Через некоторое время ему на смену пришел двигатель объемом 1,6 литра с маркировкой 21124. Ну а «новейшей» разработкой стало появление двигателей с маркировкой 21126, которые устанавливаются на автомобили ВАЗ 2170, она же ЛАДА Приора.

Начнем разбираться в отличиях двигателей 2112 и 21124, но для начала обсудим отличие блока 2112 от блоков 21083 и 2110.

Блок цилиндров 2112, не отличается внешне от блоков цилиндров 21083 и 2110, однако с ними он не взаимозаменяем. Особенностью блока цилиндров 2112 , являются крепежные отверстия для головки блока. Отверстия имеют размер М10х1.25. Есть еще одно существенное отличие блока 2112 от 21083 и 2110. В 2-й, 3-й, 4-й и 5-й опорах коренных подшипников блока 2112 выполнены дополнительные каналы для масла, в которые запрессованы специальные масляные форсунки. Во время работы двигателя, через эти масляные форсунки масло под давлением, омывает днища поршней. АВТОВАЗ утверждает, что эти масляные форсунки способствуют значительному снижению термической нагрузки на двигатель в целом. О масляных форсунках поговорим в следующей статье. Стоит их ставить или оставить все, так как есть.

Теперь двигатели 2112 и 21124.

Двигатель 2112 имеет блок цилиндров 2112 с высотой 194,8 мм, двигатель 21124 имеет блок цилиндров 11193 с высотой 197,1 мм (так называемый «высокий» блок). Высотой блока принято считать расстояние от оси вращения коленчатого вала (коленвала), до верхней поверхности блока. Следующее отличие данных моторов связано с установкой различных коленчатых валов. Двигатель 2112 имеет так называемый «коленвал 71» с радиусом кривошипа 35,5 мм, при таком коленчатом вале ход поршня составляет 71 мм. Двигатель 21124 оборудован «коленвалом 75,6» – с радиусом кривошипа 37,8 мм, при таком коленчатом вале ход поршня составляет 75,6 мм. В итоге разница в высоте блоков и ходе поршня, позволила достигнуть объема двигателя 21124 в 1,6 литра.

Следующее отличие данных двигателей заключается в поршнях. Поршни двигателя 2112 имеют небольшую глубину выборки под клапана, так называемые «циковки под клапана», что при обрыве ремня ГРМ обеспечивает «качественный» загиб клапанов))) В отличие от поршней 2112, поршни 21124 имеют глубокие выборки под клапана и при обрыве ремня ГРМ для вас все закончится только заменой ремня ГРМ на новый. Шатуны на обоих двигателях одинаковые. Головка блока цилиндров отличается впускными отверстиями, в связи с этим впускной коллектор от двигателя 21124 (1,6 литра) можно поставить на двигатель 2112 (1,5 литра) но не наоборот. Это связано с отличием впускных коллекторов этих двигателей. Двигатель 2112 имеет алюминиевый впускной коллектор (так называемые «рога») и алюминиевый ресивер. «Рога» и коллектор соединены между собой резиновыми трубками и хомутами. При установке, между впускным коллектором и головкой блока цилиндров укладывается прокладка. Между ресивером и дросселем также устанавливается асбестовая прокладка. Двигатель 21124 имеет цельный впуск, то есть впускной коллектор и ресивер одна пластиковая деталь. Между впускным коллектором и головкой блока цилиндров устанавливаются резиновые уплотнительные колечки, между ресивером и дросселем устанавливается резиновая уплотнительная прокладка.

«Рога» и впускной коллектор

Пластиковый впускной коллектор двигателя 21126

Следующее отличие в шкивах распределительных валов. На шкивах от двигателя 21124 (1,6 литра) метки для выставления ремня ГРМ смещены на 2 градуса, поэтому шкивы от двигателя 21124 не взаимозаменяемы со шкивами двигателя 2112.

Далее по списку идут клапанные крышки. Система зажигания двигателя 21124 основана на индивидуальных катушках зажигания и для крепления этих катушек на клапанной крышке имеются специальные резьбовые отверстия. Масло заливная горловина клапанной крышки двигателя 21124 имеет резьбу и соответствующую для этой горловины крышку, вентиляция картерных газов оборудована специальным отливом. Клапанная крышка двигателя 2112 имеет шпильки для крепления модуля зажигания, масло заливная горловина такая же как на восьми клапанных моторах ваз семейства САМАРА и САМАРА2.

Клапанная крышка 21124

Клапанная крышка 2112, только на фото нет шпилек под модуль зажигания, а должны быть в левом нижнем углу крышки.

Существенное отличие этих двигателей заключается в топливной системе. Двигатель 2112 имеет топливную систему со сливом избытка топлива обратно в топливный бак (две топливные трубки) и топливную рампу с регулятором давления топлива. Топливная система двигателя 21124 не сливает избыток топлива в бак (имеется одна топливная трубка), регулятор давления топлива находится непосредственно в топливном насосе. Топливо подается под одним неизменным давлением.

Следующее отличие в кожухе ремня ГРМ, 2112 имеет цельный кожух ГРМ, а 21124 раздельный, что упрощает возможность осмотра ремня при необходимости.

Выпускная система на двигателе 21124 организована с двумя датчиками кислорода (так называемый «Евро-3»), катализатор находится непосредственно у головки блока цилиндров. Двигатель 2112 имеет один датчик кислорода, «Евро-2». (фото будет ниже)

Вот и все отличия. Переходим к двигателю 21126, он же двигатель ЛАДА Приора.

Двигатель 21126 имеет блок цилиндров 21126, конструктивно не отличающийся от блока цилиндров 11193. Основное отличие блока 21126 заключается в качестве обработки стенок цилиндров. Хонингование цилиндров осуществляется по технологии фирмы Federal Mogul, что обеспечивает получение более качественных рабочих поверхностей.

Двигатель 21126 имеет на 9 лошадиных сил больше чем двигатель 21124, это обеспечивается тем, что шатунно поршневая группа двигателя 21126 значительно легче, чем на двигателе 21124. Общая масса поршня, шатуна, шатунного пальца и коренных вкладышей на двигателе 21126 равна примерно 795 грамм, в то время как на двигателе 2112 вес составляет примерно 1235 грамм, и не надо быть математиком, чтобы рассчитать разницу в 440гр. Поршень в двигателе 21126 «Приора» имеет практически плоскую поверхность, что способствует повышению степени сжатия и повышению мощности, но при такой конструкции обрыв ремня ГРМ приведет к гнутым клапанам, а уменьшение размера поршня привело к уменьшению жарового пояса и большей вероятности прогорания поршня при активной работе педалью газа. Также имеют отличия коренные вкладыши на этих двигателях. На двигателе 21124 коренные вкладыши шире и тоньше, а на двигателе 21126 они уже и толще. Прокладка головки цилиндров на двигателе 21124 безасбестовая, толщиной 1,15 мм, а на двигателе 21126 прокладка металлическая, толщиной 0,43 мм.

поршни 21124 и 21126

шатуны 21124 и 21126

вкладыши 21124 и 21126

пальцы 21124 и 21126

ШПГ 21124 и 21126

прокладка ГБЦ 21124 и 21126

Также двигатели 21124 и 21126 имеют различия в газораспределительном механизме, ремни ГРМ отличаются формой протектора и соответственно не взаимозаменяемы, так же как и шкивы привода распределительных валов, помпа, шкив коленчатого вала. Ролики ГРМ (опорный и натяжной) на двигателе 21126 не имеют бортов для удержания ремня ГРМ по центру, а натяжной ролик 21126 имеет механизм самонатяжения. Шкив коленчатого вала на 21126 имеет бортик для исключения возможности самопроизвольного смещения ремня ГРМ.

ГРМ 21126

ГРМ 21124

ролики 21124 и 21126

ремень ГРМ 21124 и 21126

шкив коленвала

отличие катализаторов 21124 и 21126

И уделим немного внимания двигателю 11194 объемом 1,4 литра, устанавливаемому на автомобили ЛАДА Калина. Этот мотор копия мотора 21126, с небольшими отличиями. Диаметр цилиндра на двигателе 11194 составляет 76,5 мм, так же изменена камера сгорания. Другой вид имеет система натяжения ремня генератора.

Page 2

Всем привет!

Начнем разбираться в отличиях двигателей 2112 и 21124, но для начала обсудим отличие блока 2112 от блоков 21083 и 2110.

Теперь двигатели 2112 и 21124.

«Рога» и впускной коллектор

Пластиковый впускной коллектор двигателя 21126

Клапанная крышка 21124

Клапанная крышка 2112, только на фото нет шпилек под модуль зажигания, а должны быть в левом нижнем углу крышки.

Вот и все отличия. Переходим к двигателю 21126, он же двигатель ЛАДА Приора.

поршни 21124 и 21126

шатуны 21124 и 21126

вкладыши 21124 и 21126

пальцы 21124 и 21126

ШПГ 21124 и 21126

прокладка ГБЦ 21124 и 21126

ГРМ 21126

ГРМ 21124

ролики 21124 и 21126

ремень ГРМ 21124 и 21126

шкив коленвала

отличие катализаторов 21124 и 21126

Замена прокладки впускного коллектора ВАЗ 2110

Замена прокладки впускной трубы и выпускного коллектора.

Определение ремонта головки ВАЗ 2114.

Замена прокладки впускной трубы и выпускного коллектора ВАЗ-2107-20.

Снятие, подмена, установка прокладки выпускного коллектора.

21124 высокие обороты на ваз 2110. обороты на холостом ходу.

3.7. Замена прокладок впускного и выпускного коллекторов.

Снятие впускного и выпускного коллекторов ВАЗ-2110-10.

Замена прокладки выпускного коллектора и трубопровода ваз 2107.

Замена прокладки впускной трубы и выпускного коллектора впрыскового двигате…

Замена прокладки выпускного коллектора ваз 2110 инжектор видео.

Как поменять прокладку на выпускном коллекторе ваз 2115.

снять выпускной коллектор на ваз 2110 16 кл Сделай сам.

впускной коллектор ваз 2107.

Прокладка впускного коллектора ВАЗ-2110/2111/2112 (с герметиком) 2112-10080…

Ресивер впускного коллектора.

и уплотнительную прокладку впускной трубы и выпускного коллектора.

Замените поврежденные и сильно обжатые прокладки.

Прокладка коллектора ВАЗ 1118 — 2110 8кл.

Магазины автозапчастей ВАЗ.

15. Снимаем впускной трубопровод.

Снятие ресивера и коллекторов ВАЗ-2111-20.

Прокладка впускного коллектора ВАЗ 2110.

Замена прокладки выпускного коллектора ваз 2110 инжектор — картинки и фото….

Впускной коллектор с изменяемой геометрией на двигатель 21124. Примерка. — Лада 2111, 1.6 л., 2006 года на DRIVE2

Начало в блоге.И так, как и говорил, в выходной примерка. Примерил.

В общем и целом встаёт, как родной, за некоторыми исключениями.

Форсунки. В разъёмы форсунок упирается. Не сильно страшно, но упирается, как бы при вибрации не обломало чего. Снял фиксаторы, которыми форсы фиксируются на рампе, отвернул форсунки в сторону.

Крепление вакуумного шланга. Срезал. Очень сильно мешало. Не давало встать ровно ресиверу.

Изначально не увидел, что упирается этим креплением и подозрения пали на клапан, который снизу. Он не причём. Не мешает совсем.

Если в него дуть, он так ржачно свистит, как паровозик ))

В общем и целом всё неплохо становится и даже декоративную крышку можно одеть. Ковырял в своём гараже. Там ещё всё в процессе, порядок наводится, ремонт доделывается.

Полный размер

Этакая импровизированная оригинальная вазовская прокладка. Не пригодилась.

Люди у меня просили сделать копию моего переходника, так же просили размеры. Прошу прощения народ, уже не помню, кто чего просил. Но токарь на отрез отказывается делать переходник, видно сложно было, а ценник задирать не хочет. Размеры все сниму, но позже, даже чертёж попробую замутить. Так же поступило предложение — идея, заказать у своего человека на заводе такой переходник из алюминия. Возможно даже несколько копий, но загадывать не будем.

Пока всё. примерка произошла, размеры сняты. Нужна планка-крепление тросика газа. Нужны переходные шпильки переходник-дроссель. Нужно переделывать крепление воздушной камеры. Упирается в подвод топливной рампы. Плюс буду искать разъёмы на ДАД и клапан.

Кому интересно, следим за обновлениями.

Page 2

Начало в блоге.И так, как и говорил, в выходной примерка. Примерил.

В общем и целом встаёт, как родной, за некоторыми исключениями.

Крепление вакуумного шланга. Срезал. Очень сильно мешало. Не давало встать ровно ресиверу.

Если в него дуть, он так ржачно свистит, как паровозик ))

Полный размер

Этакая импровизированная оригинальная вазовская прокладка. Не пригодилась.

Кому интересно, следим за обновлениями.

Двигатели ВАЗ 2110 8 и 16 клапанов (карбюратор и инжектор): объем, мощность, характеристики

ВАЗ 2110 выпускалась компанией АвтоВАЗ с различными вариантами силовых установок, включая лимитированную версию, которую встретить сейчас крайне сложно.

Все двигатели имеют определенное количество клапанов, мощность, объем, схему. То есть отличия есть, потому в нашем материале рассмотрим каждый из возможных двигателей более детально.

8 клапанный карбюратор 1,5 литра

Десятка создавалась во многом на базе модели ВАЗ 2108, из-за чего многие агрегаты были похожи. Не исключением стал двигатель.

Первый мотор для 2110 был карбюраторным, имел объем 1,5 литра и 8 клапанов;
Устанавливался на автомобиль с 1996 по 2000 годы;
Не мог похвастаться высокой надежностью, экономичностью и экологичностью;
При этом его было легко ремонтировать, обслуживать, питался любым топливом.

Первенец

Характеристики

Приведем основные технические характеристики этого двигателя.

Характеристика	Показатели
Рабочий объем	1499 кубических сантиметров
Количество цилиндров	4
Количество клапанов	8
Мощность	72 лошадиные силы или 53 кВт
Крутящий момент	104 Нм
Система питания	Карбюраторная
Разгон 0-100 км/ч	14 секунд
Максимальная скорость	164 километра в час
Средний расход горючего	7,6 литра на 100 километров

Спустя 4 года, двигатель пошел в утиль. Вместо него появился инжектор с тем же объемом.

8-клапанный инжектор, 1,5 литра

Первый инжекторный двигатель для ВАЗ 2110. Почти такой же, как предыдущий мотор, только без карбюратора.

Результат доработок

Из новшеств у этого мотора появились только новая система распределения впрыска, воздушный фильтр и свечи. Это повысило экономичность и экологичность мотора.

Характеристики

Характеристика	Показатели
Рабочий объем	1499 кубических сантиметров
Количество цилиндров	4
Количество клапанов	8
Мощность	76 лошадиных сил или 56 кВт
Крутящий момент	115 Нм
Система питания	Распределительный впрыск
Разгон 0-100 км/ч	14 секунд
Максимальная скорость	167 километров в час
Средний расход горючего	7,2 литра на 100 километров

Освоив инжекторы, АвтоВАЗ решил применить 16-клапанные двигатели с целью повысить мощность, динамику и экономичность.

16-клапанный инжектор, 1,5 литра

С приходом этого мотора конструкция ГБЦ заметно усложнилась, появилось сразу два распределительных вала.

При этом процедура замены ремня ГРМ стала не такой легкой, как раньше, поскольку появилось два ролика и два шкива распредвала. Потребовалось все точно подгонять по меткам.

16-клапанник

Главный недостаток 16-клапанника — это гнущиеся клапаны при обрыве ремня ГРМ, чего не было на предыдущих моторах.

Новый блок управления, усовершенствованная конструкция, улучшенные характеристики не позволили достичь АвтоВАЗу желаемого результата, поскольку отзывы оказались достаточно негативные при выходе ВАЗ 2110 с новым 16-клапанным двигателем.

Хотя если судить сугубо по техническим параметрам, новинка существенно превзошла своих предшественников.

Характеристики

Характеристика	Показатели
Рабочий объем	1499 кубических сантиметров
Количество цилиндров	4
Количество клапанов	16
Мощность	93 лошадиные силы или 68 кВт
Крутящий момент	128 Нм
Система питания	Распределительный впрыск
Разгон 0-100 км/ч	12,5 секунд
Максимальная скорость	180 километров в час
Средний расход горючего	7,2 литра на 100 километров

Сделав работу над ошибками, инженеры АвтоВАЗ создали наиболее удачный и успешный мотор для «десятки» — 1,6-литровый силовой агрегат.

1,6 литра, инжектор. 8 и 16 клапанов

Этот мотор сегодня встречается практически на всех ВАЗ 2110, которые можно найти в продаже. Есть две версии, которые несколько отличаются по характеристикам и имеют 16 и 8 клапанов соответственно.

Основой для создания этих моторов стали 1,5 литровый агрегат.

Секрет успеха двигателя оказался достаточно простым. Инженеры просто увеличили ход поршня на несколько миллиметров, а также сделали высоту блока цилиндров выше на 2,3 миллиметра, оставив диаметр цилиндра и поршня прежним.

Чтобы клапана не ломались, в поршнях предусмотрели специальные выемки. Это позволяет им не гнуться при обрыве ремня ГРМ.

Характеристики

Характеристика	Показатели
Характеристика	8 клапанный	16 клапанный
Рабочий объем	1596 кубических сантиметров
Количество цилиндров	4
Количество клапанов	8	16
Мощность	82 л.с или 60 кВт	89 л.с или 65,5 кВт
Крутящий момент	125 Нм	131 Нм
Система питания	Распределительный впрыск
Разгон 0-100 км/ч	13,5 секунд	12 секунд
Максимальная скорость	170 км/час	185 км/час
Средний расход горючего	7,5 литров на 100 км	7,2 литра на 100 км

2,0 литра, инжектор

Вовсе не обязательно было выполнять сложный тюнинг двигателя, организовывать чип тюнинг с целью повышения мощности и характеристик мотора. Все потому, что АвтоВАЗ выпустил ограниченную серию модели ВАЗ 2110, под капотом которого стоял интересный, необычный двигатель.

Под капотом лимитированной десятки стоял двигатель производства компании Opel. Его мощность составляет 150 лошадиных сил.

Движок от Opel

Помимо этого немецкого силового агрегата, велись разработки роторно-поршневого мотора.

Увы, оба двигателя по непонятным причинам так и не получили должной популярности. Хотя учитывая внешние данные «десятки», ее технические возможности, наличие 150 лошадок под капотом сегодня порадовало бы огромное количество молодых водителей, которые не могут позволить себе купить дорогой автомобиля.

Карбюраторные и инжекторные двигатели на 8 и 16 клапанов, разработанные и установленные на ВАЗ 2110, имеют свои преимущества, особенности, недостатки. Среди них можно выделить буквально пару, которые оказались действительно удачными.

Но при правильном обращении, должном уходе и качественном ремонте, любой из представленных моторов может служить долго и надежно.

Загрузка …

Датчики ВАЗ-2110: краткое описание, расположение, функции

ВАЗ-2110, без сомнения, стал революционным автомобилем, по крайней мере, для отечественного автопрома. Современный дизайн кузова, комфортный салон, много полезных функций, но основной двигатель. Именно в «десятке» тольяттинские конструкторы впервые установили инжекторный мотор, в котором большинство параметров контролируется бортовым компьютером. Правильная работа двигателя во многом определяется датчиками ВАЗ-2110, о назначении и устройстве которых мы поговорим.

Для чего нужны датчики?

Силовой агрегат с принудительным впрыском топлива имеет несомненные преимущества перед карбюратором. Во-первых, это:

Эффективность.
Большая мощность.
Хорошая динамика.

Этого можно добиться только путем точного расчета условий работы двигателя в соответствии с параметрами движения. Для этого требуется большой объем данных, который предоставляют различные датчики. На их основе электронный блок управления (ЭБУ) рассчитывает оптимальные моменты зажигания и состав рабочей смеси.

Каждый датчик имеет свое назначение и конструкцию. Их устанавливают в различных местах, в соответствии с контролируемым узлом. Несмотря на то, что «десятки» выпускались с двумя распредвалами, в данной статье будут рассмотрены датчики 8 клапанов ВАЗ-2110.

Датчик положения коленчатого вала

Ставят на первое место неспроста. Дело в том, что это один из основных датчиков ВАЗ-2110. При повреждении двигателя ДПКВ работа невозможна, он просто не заводится. Расположение — крышка масляного насоса — выбрано не случайно.Дело в том, что в этом случае датчик находится в непосредственной близости от так называемой ведущей шестерни, совмещенной со шкивом распределительного вала.

Конструктивно ДПКВ изготавливается из полимерных материалов и заполняется компаундной смесью для большей герметичности. Внутри находится индуктор. Зубья шестерни, проходящие рядом с датчиком, на расстоянии не более 1 мм, создают в нем магнитное поле. На выходе контроллера появляется последовательность импульсов, которая поступает в ЭБУ. На ведущей шестерне отсутствуют два зуба; это отправная точка для ЭБУ, а также начало зажигания в первом цилиндре.

Датчик массового расхода воздуха

Один из самых капризных и щадящих датчиков инжектора ВАЗ-2110. В то же время это довольно дорого. Датчик измеряет количество воздуха, прошедшего через фильтр автомобиля, и передает данные в компьютер, который на их основе формирует оптимальный состав рабочей смеси.

Основной элемент датчика расхода воздуха ВАЗ-2110 — платиновая резьба. Он используется в виде спирали, т.е. нагревается до определенной температуры и охлаждается потоком воздуха.Чем больше он проходит через фильтр, тем меньше нагревается нить. Расходомер — высокоскоростной прибор, каждые 0,1 с передает данные в компьютер.

Неисправность DFID вызывает неисправность двигателя во всех режимах. В этом случае характерными симптомами являются:

кратковременный холостой ход;
отсутствие мощности двигателя;
плохая динамика;
повышенный расход топлива.

Однако такие неисправности характерны для повреждений многих других агрегатов, в том числе датчиков ВАЗ-2110.Принцип действия и назначение DFID определяют его расположение в автомобиле. Устанавливается сразу за воздушным фильтром.

Датчик детонации

Предназначен для предотвращения взрывного возгорания в цилиндрах. Только на грани детонации можно получить максимальную мощность двигателя и динамические характеристики. С другой стороны, это очень вредно для двигателя и значительно сокращает срок его службы. Для немедленной профилактики этого явления и служит соответствующий датчик.

Датчик детонации — селективный микрофон. Это означает, что он настроен на определенную частоту, в данном случае 25-70 Гц. Именно в этом диапазоне проявляется детонация. На слух он напоминает металлический перезвон, который определяет контроллер. Результат передается в компьютер, который соответственно вносит изменения во время зажигания.

Датчик детонации расположен между вторым и третьим цилиндром, на передней стенке блока. Расположение не случайно.Именно в этих цилиндрах из-за более высокой температуры в первую очередь происходит взрывное возгорание.

Регулировка холостого хода

Один из основных датчиков ВАЗ-2110. Он отвечает за стабильную работу двигателя на холостом ходу. Важность этого понятна любому автомобилисту, которому постоянно приходится передвигаться в плотном городском потоке. Бесконечные пробки, многочисленные развязки и светофоры, без простоев здесь невозможно проехать.

Еще одна задача регулятора холостого хода (РХХ) — прогрев двигателя при низких температурах.Именно благодаря ему после запуска сохраняются повышенные обороты коленчатого вала, которые затем постепенно уменьшаются.

Внешне DXH очень похож на небольшой электромотор. Это правда, двигатель хоть и не обычный, а ступенчатый. Это означает, что алгоритм его работы полностью зависит от устройства управления. Итак, датчик ХХ представляет собой шаговый электродвигатель, вал которого соединен со штоком червячной передачей. Двигатель имеет две обмотки. При подаче напряжения на один из них датчик делает шаг вперед, т.е.е. ротор поворачивается на определенный угол, шток немного выступает из корпуса.

Когда напряжение подается на другую обмотку, происходит обратное. Таким образом, стержень в соответствии с командами контроллера может изменять свою длину от минимальной до максимальной. В самом конце имеет конусообразное острие. Вытягивая шток, он уменьшает количество воздуха, проходящего вокруг дроссельной заслонки, закрытой на холостом ходу. Для этого в нем есть выемка под конус. Также он устанавливается на ВАЗ-2110 и датчик холостого хода.

Регулятор дроссельной заслонки

Предназначен для выдачи топлива по цилиндрам. При нажатии педали газа на инжекторном двигателе механически открывается только дроссельная заслонка. Количество бензина для создания рабочей смеси зависит от блока управления двигателем. Для этого предназначен датчик положения дроссельной заслонки (ДПЗ).

Контроллер с переменным сопротивлением, по сути, такой же, как регулятор громкости в автомобильной магнитоле. Здесь изменяется только напряжение, подаваемое на блок управления.Грубо говоря, TPS преобразует силу нажатия на педаль газа в некий электрический сигнал. Он поступает в компьютер, в котором зависимость напряжение / количество топлива «прошита» жестко, с большой точностью.

Амплитуда сигнала варьируется от 0,7 до 4 В (при полном открытии клапана). Поступающий бензин также изменяется линейно. ДПС устанавливается непосредственно на дроссельном блоке.

Датчик давления масла

«Десятка» имеет только сигнализацию о неисправностях в системе смазки.Падение давления сигнализируется включением соответствующей лампы. Устроить датчик масла ВАЗ-2110 довольно просто. На его конце находится движущаяся мембрана, которая подключена к нормально замкнутым электрическим контактам. Датчик ввинчивается непосредственно в систему смазки автомобиля. Если давление в норме, то масло действует на мембрану, она, изгибаясь, размыкает контакты. Контрольная лампа не загорается. В случае аварии мембрана возвращается в исходное положение с соответствующей индикацией.

Несмотря на простоту, индикатор давления часто выходит из строя. При этом контрольная лампа горит постоянно, хотя давление в системе в норме. Убедиться в неисправности датчика можно, только заменив его заведомо исправным. Естественно, без полной уверенности продолжать движение не стоит.

Реже встречаются случаи, когда индикатор не загорается при включении зажигания. То есть сигнализация не включится в случае реальной аварии.Этот симптом также указывает на неисправность масляного датчика. В любом случае его следует поменять на новый, так как ремонту не подлежит. Индикатор вкручен в головку блока цилиндров, рядом с крышкой ремня ГРМ.

Отображение температуры

Используется для управления системой охлаждения. Датчики температуры ВАЗ-2110 представляют собой обычный термистор. Он линейно меняет свое сопротивление в зависимости от нагрева теплоносителя. В полном соответствии с законом Ома меняется и падение напряжения на нем, которое фиксируется ЭБУ, который выдает значение температуры на переключатель.

Кроме того, эти датчики на форсунке ВАЗ-2110 выполняют роль включения вентилятора. Охладитель запускается по команде от блока управления при достижении соответствующей температуры. Таким образом устраняется главный недостаток механического датчика — низкая надежность.

Все неисправности чаще всего связаны с отсутствием контакта и обрывами проводки. В основном он изнашивается на различных движущихся частях. Однако случаются редко, но повреждения, характеризующиеся неточными показаниями.Опасность здесь заключается в позднем включении вентилятора. Он может работать при нормальной температуре или не включаться в случае перегрева. Последний, конечно, намного опаснее с точки зрения ресурса двигателя. В любом случае датчик ремонту не подлежит, требуется его замена.

Датчик установлен в патрубке системы охлаждения. Для его снятия нужно снять воздушный фильтр и хотя бы частично слить охлаждающую жидкость.

Контроллер вентилятора

Служит для принудительного охлаждения.Датчик вентилятора ВАЗ-2110 ставился только на первых моделях «дюжины», оснащенных карбюраторным двигателем. Конструктивно он представляет собой герметичный латунный цилиндр, внутри которого расположены биметаллические контакты. При нагревании они гнутся и замыкают электрическую цепь, включается вентилятор. Однако его высокое потребление тока (около 15 ампер) не позволяет запитывать напрямую, через биметаллические контакты. Для этого в схеме есть специальная схема.

Главный недостаток контроллера — низкая надежность.Датчик часто выходит из строя, что может привести к перегреву двигателя. Его расположение в нижней части радиатора делает замену достаточно трудоемкой. Требуется полный слив охлаждающей жидкости.

Указатель уровня бензина

Датчик топлива ВАЗ-2110, как и любой другой автомобиль, представляет собой реостат из нихромовой проволоки. Его подвижный контакт механически связан с поплавком, который находится в баке на поверхности бензина. Уровень топлива изменяется, а вместе с ним и сопротивление реостата, которое фиксируется прибором на панели.

Кроме того, есть указание остатка резерва бензина. Работает благодаря все тому же поплавку. В определенном положении замыкает контакты, от чего загорается контрольная лампа. Указатель уровня топлива нельзя назвать точным и надежным прибором. Однако это недостатки всех механических датчиков. Основные неисправности связаны с повреждением нихромовой проволоки, которая просто стирается от постоянного движения «бегунка».

Датчик устанавливается в резервуар естественным образом, и его замена не вызывает затруднений.Однако необходимо снять топливный насос и частично слить топливо, если автомобиль заправлен «под завязку».

Датчик скорости

Устанавливался только на «десятки» с инжекторным двигателем. Во время выпуска ВАЗ-2110 оснащался датчиками различного типа. На первых моделях они были механическими, после 2006 года — электронными.

Признаков неисправности датчика:

Спидометр и одометр не работают.
Их показания явно не соответствуют истинной скорости.
Спидометр периодически опускается до нуля.

Все неисправности, как правило, связаны с не очень удачным расположением датчика. Устанавливается в непосредственной близости от выпускного коллектора, что приводит к повреждению изоляции проводов и замыканию их между собой или на массу.

схема форсунки

Тема данной статьи — форсунка двигателя ВАЗ-2110 (8 клапанов) в системе впрыска топлива.Основная задача — найти все его достоинства и недостатки, сравнить с карбюраторным двигателем. Но для этого нужно немного углубиться в историю, посмотреть, как создавался этот двигатель, насколько он хорош в эксплуатации и ремонте. А история начнется с конца 70-х годов прошлого века, когда инженеры ВАЗ задумались над дизайном переднеприводных автомобилей. И после этого будет рассмотрена инжекторная система впрыска, ее отличия от карбюратора, достоинства и недостатки.

История двигателя

А теперь рассказ о том, откуда взялся двигатель ВАЗ-2110 (8 клапанов) с инжектором. И он был заложен в конце 70-х гг. В эти годы дизайнеры начинают понимать, что классика, которая выпускается много лет, имеет высокую себестоимость. К тому же Fiat-124 — лучший автомобиль Европы 1964 года. Прошло почти два десятилетия, нам необходимо обновить модельный ряд. И начались эксперименты. Первым делом модернизировал привод ГРМ, стал использовать ремень.А вот на двигателе ВАЗ-2105 (1980-1988 гг. Выпуска) он не прижился, хотя и снизил уровень шума.

Причина проста: в поршнях нужны циклевки, которые не позволяют выбивать обрыв на клапанах. Но при ремонте двигателей обычно комплектовали поршнями с 1,3-литровыми двигателями подходящего размера, но без бороздок. Но в начале 80-х выходит восьмое поколение. Более новый, чтобы соответствовать европейским аналогам. И самое главное — для автомобилей передний привод, мотор с ременной передачей на ГРМ.И это был тот самый двигатель, который с большим количеством доработок устанавливается на современные автомобили. На моделях 2109 и 2110 эти силовые агрегаты впервые были адаптированы под инжекторную систему впрыска.

Основные компоненты двигателя

При беглом осмотре существенных различий не обнаружено. В случае карбюратора системы впрыска форсунок не влияют на базовую конструкцию двигателя. Но стоит присмотреться к мелочам. Например, взгляните на форсунку термостата ВАЗ-2110 (8 клапанов).Сразу бросается в глаза, что его можно разобрать! Точно! Инженеры в Европе сидят и думают, как уменьшить ресурс машины, а наши в это время проводят реальные доработки, выгодные потребителю. Понятно, что термостат не ломает корпус, а внутренности — это термочувствительный элемент или вентиль. Следовательно, зачем производить миллионы корпусов? Гораздо выгоднее было бы сделать один для автомата, а в случае поломки термостата менять только внутренности.

Но это далеко не все преимущества отечественных двигателей. Учтите, что в США и Европе все машины одинаковые, иногда нет смысла ремонтировать, проще выбросить, а купить новый. Отчасти причина в двигателе. Например, АвтоВАЗ — чуть ли не единственный завод, который продолжает ставить на свою продукцию блоки ДВС из чугуна! Во всех развитых странах для этой цели издавна применяют алюминиевые сплавы! Страдает ресурс двигателей, но главное — нет возможности произвести его ремонт, так как он не подлежит растачиванию или перегилизации.И это намного дешевле, чем покупать новый двигатель или машину. Может, обеспеченный бюргер может себе это позволить, но в нашей стране машина для многих по-прежнему остается роскошью.

Что такое инжектор?

А теперь, все же, посмотрим, как выглядит на автомобиле ВАЗ-2110 схема форсунки, рассмотрим основные узлы и принцип работы. Но для начала нужно ответить на вопросы, что такое инжектор и для чего он нужен. Всем известно, что до конца 90-х устанавливались карбюраторы.В них посредством воздушных потоков происходило смесеобразование, а затем подача во впускной коллектор топливной системы. И такое умное устройство может смешивать бензин с воздухом в идеальной пропорции — 14 к 1. А вот игра вакуума и атмосферного давления.

Особенности форсунки

А вот двигатель ВАЗ-2110 (8 клапанов) инжектор намного проще, чем карбюраторный вариант. Но это если смотреть с точки зрения электрика. Дело в том, что система состоит из ряда электронных устройств, которые отвечают за работу всего двигателя.Вместо карбюратора на впускном коллекторе монтируется впускная рампа. По сути, это кусок трубы, в которой находится топливно-воздушная смесь. Его откачивают из бака с помощью электронасоса под низким давлением. По умолчанию аппарель полностью герметична, она отделена от каналов впускного коллектора электромагнитными клапанами — форсунками. Но вот особенность: рампа поддерживает постоянное давление, которое регулирует датчик, а качество смеси и количество подаваемого бензина напрямую зависят от того, насколько открыта дроссельная заслонка.

Схема системы впрыска впрыска

Итак, теперь подробнее о системе питания инжекторного двигателя ВАЗ-2110. Первым идет список бензонасосов. Он монтируется непосредственно в баке вместе с фильтром, а ротор двигателя приводится в движение только при включенном зажигании (при условии, что давление в рампе ниже минимального уровня). Затем топливо по трубкам перетекает в рампу. Здесь образуется смесь. Воздух сначала проходит через фильтр для очистки.К дроссельному узлу подсоединен гибкий корпус фильтра.

Сенсорная система

Не менее интересен двигатель ВАЗ-2110 (8 клапанов). Инжектор, а точнее устройство системы управления, включает в себя множество датчиков. Все управление осуществляется датчиками. Итак, между фильтром и дроссельной заслонкой стоит датчик массового расхода воздуха. Датчик положения установлен на самой заслонке. В рампе — давление. Кроме того, между вторым и третьим цилиндрами на поверхности двигателя внутреннего сгорания расположен датчик детонации.А на шкиве привода генератора — обороты двигателя. С коробки передач измеряется скорость автомобиля. Все данные, поступающие от считывателей, поступают в электронный блок управления.

Электронный блок управления

Это, если можно так выразиться, самое сердце системы. На ВАЗ-2110 схема форсунки сведена к этому устройству. Небольшой корпус с большим количеством выводов, но внутри находится самое интересное — микроконтроллер. Вот и регулируется вся работа двигателя. Во внутренней памяти есть так называемая топливная карта.По нему контроллер определяет, сколько воздуха и бензина нужно подать в рампу, чтобы мотор работал в штатном режиме, не было детонации. Но самое главное — на какой промежуток времени нужно дать импульс топливным форсункам, чтобы они открылись и впрыснули смесь в камеру сгорания.

Что лучше: карбюратор или инжектор?

А теперь немного о том, какой двигатель ВАЗ-2110 будет надежнее: инжектор или карбюратор? И на этот вопрос нужно смотреть с разных сторон.Например, новичкам инжектор придется по вкусу. Постоянная скорость, нет необходимости перекрывать подачу холода, а запуск с места намного проще. Но есть еще одно преимущество — машина на высоких скоростях более приемистая. Даже на скорости 120 км / ч при выжатой педали газа машина быстро разгоняется. В карбюраторах это происходит намного медленнее. Поэтому безопаснее обгон на машине с инжектором. Но при старте светофора карбюратор просто «порвет» инжектор.И причина в более высоком крутящем моменте внизу. И стоимость обслуживания, конечно, у закачанных «десятков» выше, потому что иногда на поломку поставить точный диагноз непросто.

Бедная ВАЗ 2110 Форсунка 16 клапанов. Инжектор заводится давно. Не заводится на прогретом моторе

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на морозе? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с двигателем 16 клапанов.А не так давно у меня начались трудности с ее запуском. При этом он может просто взяться за дело, а иногда и с трудом. Подскажите в чем может быть дело?

Причины в том, что после ночной стоянки автомобилисту сложно запустить двигатель — может быть много. Это касается и тех ситуаций, когда машину с вечера завели без дефектов, а с самого утра проблема, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь был окружен машинами! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки. Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их быстро решить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на морозе.

Принцип пуска

Чтобы узнать, почему двигатель не запускается, необходимо точно знать порядок его работы. В основе запуска двигателя, который зависит от системы зажигания и топливно-воздушная смесь, которая подается в определенных пропорциях. Поэтому, если некоторые из этих компонентов не работают должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделяются при плохом запуске холодного двигателя:

Низкий уровень заряда аккумулятора — Эта причина чаще всего встречается в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию.Так как в таких условиях посаженная машина может очень быстро потерять заряд. Решить эту проблему можно обычной заменой аккумулятора на новый или периодическим обслуживанием старого для его подзарядки.
На редакционной машине сидела батарея. Правда, это была 8-ми клапанная ВАЗ-2112. Но суть та же.
Осматривая систему зажигания дополнительно, обратите внимание на состояние отдельных катушек и свечей зажигания . Проверьте их на наличие трещин и видимых следов износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.
Порядок демонтажа не имеет значения.
Проверить давление в топливной рампе, как правильно делать.
Фактически рампа находится под давлением
Хотя и не является основным, но может быть причиной запуска двигателя. .
Дроссель до и после очистки
Фильтр воздушный и ДМРВ — Воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная сила в цилиндрах была смешана с необходимым количеством топлива.Что делать, если.
Подключаем щупы измерителя: красный к желтому, а черный к зеленому (на массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна для холодного двигателя, так как загустевшее масло при недостаточном давлении намного сложнее пробить основные узлы и агрегаты двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как можно сделать так, чтобы проблемы с запуском двигателя на холоде не были редкостью и послужили этому разные причины. Отсюда следует от наименее сложного к наибольшему. Так как даже незначительная проблема в маленьком узле может послужить отказом в запуске всего двигателя.

Как легче простудиться зимой

Совет! Для того, чтобы запуск двигателя в холодное время года был значительно проще, советуем установить на автомобиль сигнализацию в автозапуске.

Каждый раз нагревается. Расход топлива пострадает, но вероятность попасть в сильный мороз вырастет

Если температура опускается ниже 20 градусов с минусом, можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только сидеть зимой в теплой машине, но и не даст много крохотного масла при сильных ночных морозах, что, безусловно, благоприятно скажется на состоянии мотора в целом.

Патриоты отечественного автопрома часто сталкиваются с проблемой: инжектор ВАЗ 2110 заводится долго.Сразу оговорюсь — в большинстве случаев это вызвано неконструктивными особенностями автомобиля, а вот низким уровнем профилактики со стороны автовладельцев.

Как говорится, «Грома не рождаются …», то есть наши соотечественники предпочитают героически и самоотверженно устранять поломки, а не предотвращать их.

Причины

Долго заводится инжектор ВАЗ 2110? Причин может быть несколько, тогда они будут рассмотрены достаточно подробно. Перечень основных :

неисправность ремня ГРМ;
изоляционный износ;
обрыв датчика температуры;
перебои в работе модуля зажигания (не к месту).

Список не является исчерпывающим, но в нем перечислены основные причины проблем с запуском двигателя. Анализ дает единственно верный способ избежать проблем — достаточно провести профилактический осмотр и заменить сомнительные узлы (например, датчики имеют гарантию на 60.000 км. Пробег ). Конечно, этот совет не может утешить тех, кто уже столкнулся с поломкой, но на будущее …

(Banner_Content)
О перечисленных поломках расскажем еще немного.Что касается ремня ГРМ, тут все ясно — замене подлежит по мере износа.

Изоляция проводов Может сломаться в процессе эксплуатации автомобиля — скажем, провод модуля зажигания часто оплавляется от высокой температуры (находится в непосредственной близости от головки блока, и регулярно перегревается).

Возможны и другие причины целостности изоляции. Вследствие этого короткие замыкания затрудняют запуск двигателя — и этот недостаток может периодически проявляться.

Датчик температуры . При проблемах в этой части (а тем более при выходе из строя) возникают проблемы с тестированием на бортовом компьютере — он не умеет правильно определять температуру двигателя и, соответственно, необходимое количество топливной смеси. Единственный (и наименее затратный) метод «лечения» — это замена датчика. Вы, конечно, можете протестировать его на работоспособность, но для этого понадобится специальное оборудование.

Для новичка лучшим выпуском будет полная замена комплекта, люди, не чуждые технические навыки, могут попробовать «оживить» свечи — тщательно протереть их, накатать паяльной лампой и т. Д.Если после замены свечи велика вероятность нарушения целостности изоляции в высоковольтных проводах.

Кстати, при хорошей свече проверить наличие искры несложно: нужно поставить свечу на массу автомобиля с металлической поверхностью и запустить стартер. Отсутствие искр говорит о проблемах с блоком питания, в положительном случае нужно продолжить диагностику.

Отметим и другие причины неисправности.

Устройство любой машины сложно.Отечественные модели не исключение. У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда и вообще к отказу от них. Некоторые автовладельцы сталкиваются с проблемой — заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

Часто такая проблема возникает из-за пришедшего в негодность аккумулятора. Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

Причины

Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

Топливный насос
Датчики коленвала и распределительного вала
Свечи зажигания
Катушки зажигания.

Причины рассматриваются, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начинайте проверку от бензонасоса. Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

Замена бензонасоса производится следующим образом:

Нужно отсоединить минусовую клемму АКБ.

2. Затем откручиваем крышку топливного насоса.

3. На следующем этапе нужно демонтировать разъемы с помпы.

4. Теперь появился свободный доступ к устройству.Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить трассу, но до этого нужно давить. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А затем удалите его.

7. Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не запускается на прогретом моторе

Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками.Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, топливный насос работает, а свечи заполняются, значит, забиты форсунки. Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

Для начала нужно демонтировать форсунки. Для этого дождитесь остывания мотора, затем отсоедините разъемы бензонасоса;
Запустите двигатель и повторяйте до тех пор, пока не перестанет реагировать на поворот ключа.Так вы сможете снизить давление в системе;
Снимаем минусовую клемму с АКБ, а также пандус нужно отсоединять патрубки и разъемы;
Демонтировать впускной коллектор вместе с дроссельной заслонкой и форсункой;
Теперь можно приступить к снятию топливной рампы вместе с форсунками;
Нужно отсоединить крепления и демонтировать форсунки.

Моющие форсунки:

Прежде всего необходимо снять резиновые кольца.Тогда лучше всего на их место установить новые;
Теперь нужно очистить форсунки, а также воронкообразные поверхности;
Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в цилиндр для чистки карбюраторов. Его необходимо подключать к патрубкам максимально плотно и герметично;
Теперь нужно подать инструмент для промывки и нажать на кнопку.Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

Immentable двигатель не запускается

Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

Что делать? Свечи нужно открутить, а потом подогреть и установить.После этого запустить мотор. Если он становится, значит проблема в неисправных свечах. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую неисправность не удастся. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком.Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

Процесс замены:

Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму с АКБ;
Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем
Ключом на 13 нужно открутить провод с плюсовой клеммы стартера, после чего отсоединить провод

4.Теперь нужно открутить 3 болта крепления, а затем снять старый стартер и установить новый.

Выход

Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится — не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что этой машине нужно создать оптимальные условия для работы.В противном случае возможны перебои в работе системы, которые приведут к такому результату.

Холодный заводится хорошо, а на горячем плохой — основные причины

Часто по утрам на холоде машина заводится хорошо, а на горячую она не подает ни единого признака. В этом случае причин неисправностей много. Устранять их требуется быстро, так как они могут стать источниками более серьезных поломок.

Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо.Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

Большое количество присадок не влияет на двигатель:

Топливо топливо не соответствует требованиям мотора, поэтому плохо воспринимается.
Произошла засорение фильтров неавторизованными присадками. Насос не может подавать топливо в достаточном количестве.
Настройки мотора сбиты.Подача горючей смеси в горячем состоянии недостаточна.

Основные технические требования к характеристикам топлива

Характеристики топлива (бензин)	единица измерения	Нормы на автомобильную технику
Характеристики топлива (бензин)	единица измерения	экологический класс 2.	экологический класс 3.	экологический класс 4.
Концентрация свинца, не более	мг / дм³.	10	5	0
Концентрация серы, не более	мг / кт.	500	150	50
Объемная доля углеводородов, не более:	процентов
ароматический		не установлен	42	35
олефиновый		не установлен	18	18
Объемная доля бензола, не более	процентов	5	1	1
Массовая доля кислорода, не более	процент	не устанавливается	2,7	2.7
Давление насыщенных паров с учетом климатических условий:	кПа
летом		45-80	45-80	45-80
зимой		50–100	50–100	50–100
Впускные клапаны		не установлен	соответствие европейскому бензину для автомобилей

Классы испарения автомобильного бензина по ДСТУ 4839: 2007

Показатели	Значение для классов испарения
Показатели	НО	IN	C / C1 d / d,		E / E 1	F / F 1
1.Давление насыщенного пара, кПа, (ТНП) в пределах	45,0-60,0	45,0-70,0	50,0-80,0	60,0-90,0	65,0-95,0	70,0-100,0
2. Фракционный состав:
при температуре 70 ° С испаряется,% (об.), (В70), в пределах	20,0-48,0	20,0-48,0	22,0-50,0	22,0-50,0	22,0-50,0	22,0-50,0
при температуре 100 ° С испаряется,% (об.), (B100), в пределах	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0
при температуре 150 ° C испаряется,% (об.), (B150), в пределах	75,0	75,0	75,0	75,0	75,0	75,0
конец кипения, ° С, не выше	210	210	210	210	210	210
остаток в колбе,% (об.), не более	2	2	2	2	2	2
3. Индекс посещаемости пара (IPP)	—	—	С 1.	D 1.	E 1	F 1.
не более (ИПП = 10-ДНП + 7-В70)	—	—	1050	1150	1200	1250

Примечание. Для бензинов классов A, B, C, D, E, F индекс паровой пробки не нормируется.

Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

В этом случае нужно провести следующие действия:

Возьмите тряпку и смочите ее в холодной воде.
Поставить сверху на корпус АЗС.
Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину нужно поставить в тень и открыть капот. Как только машина остынет, сразу становится.

Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате подача топливной смеси будет компенсирована.

Вы можете заменить этот инструмент на станции или самостоятельно, используя набор отверток.

Если форсунка ВАЗ 2110 плохо заводится на горячую, то этот датчик расхода воздуха проверяется одним из первых.Причина его отказа — негативное окружение. Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

Это связано с тем, что нарушена пропорция в соотношении: бензин — воздух. Датчик отвечает за регистрацию этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяют приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если он плохо заводится на раскаленной форсунке ВАЗ 2110 8 клапанов, то причина может заключаться в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

Видео наглядно показывает, где произвести установку такого реле.

Если на ВАЗ 2110 двигатель работает на дизельном топливе, то причина может быть в ТНВД.

Произошло следующее повреждение:

Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
Неисправен датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

Замена выхлопной системы ваз 2110

Любой автомобиль ВАЗ 2110 оборудован системой отвода выхлопных газов, без нее невозможна эксплуатация транспорта.Устройство вывода представляет собой сложную сборку, состоящую из множества взаимодействующих частей.

Он разработан для безопасного и эффективного удаления продуктов отходящих газов, их охлаждения и устранения шума. Выхлопное устройство на всех отечественных автомобилях очень похоже, но у каждого экземпляра есть нюансы.

Состав выходного узла

Выхлопная система автомобиля ВАЗ 2110 состоит из следующих элементов:

Коллектор напорного типа;
Лямбда-зонд;
Трубы приемные;
нейтрализатор;
Два глушителя: основной и дополнительный.

Не все детали выхлопной системы разбираются, некоторые детали, такие как каталитический нейтрализатор, а также оба глушителя, полностью заменены.

Описание отдельных компонентов

Для наглядности устройства такого элемента, как сливная система, необходимо дать подробное описание всех компонентов:

Нейтрализатор. Установка предназначена для эффективной очистки, подавления количества выбросов вредных веществ в окружающую среду.При движении автомобиль выделяет такие вещества, как негорючие углеводороды, оксидные соединения азота и углерода. Работа этой системы направлена на их устранение. Сама конструкция представляет собой комбинацию двух компонентов керамического типа. Поверхность этих сборок покрыта специальными катализаторами дожигания, в состав которых входят родий, палладий и платина. Эти вещества позволяют почти на 100% очищать отходящие газы, выбрасываемые в окружающую среду;
Лямбда-зонд.Это специальный датчик, задача которого — следить за составом и количеством топлива, поступающего в двигатель. Таким образом, лямбда-зонд контролирует работу очистителя. Если работа лямбда-зонда выполнена плохо, то весь выходной штуцер быстро придет в негодность, после чего его придется заменить;
Приемная труба. Предназначен для принудительного отвода отработавших газов из цилиндров силового агрегата. Труба изготовлена из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре.Шпильки гарантируют надежное крепление двух выпускных трубок и элемента. Для того, чтобы совместить переднюю трубу и нейтрализатор, а также дополнительный глушитель, используются откидные крепления;
Выпускной коллектор. Деталь, отлитый из чистого чугуна. Коллектор закреплен четырьмя шпильками на передней трубе. Между коллектором и головками блока цилиндров устанавливаются армированные металлом термостойкие прокладки.
Глушители. Необходим для эффективного подавления скорости дымовых газов.Это необходимо для того, чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Распределительное устройство в этой части агрегата выполняется следующим образом: основное идет после дополнительного. Эти два компонента соединяются друг с другом с помощью хомутов, а уплотнительные кольца закрываются сверху специальным кожухом.

Нюансы эксплуатации

Следует отметить некоторые моменты, которые необходимо учитывать при эксплуатации системы ВАЗ 2110:

Ни при каких обстоятельствах нельзя заправлять автомобиль этилированным топливом, так как это может привести к повреждению.Очень чувствителен к соединениям свинца;
При эксплуатации автомобиля ВАЗ 2110 также необходимо следить за правильной, точной работой зажигания, так как его некачественная работа приводит к выводу нейтрализующей части из рабочего состояния. Топливо, которое не горит при пропуске искры во время зажигания, попадает в преобразователь и там сгорает. По этой причине керамическое покрытие детали быстро портится;
Частые сбои в работе рано или поздно приведут к полной или частичной блокировке выпускной системы, в свою очередь, к выходу из строя двигателя, и его необходимо будет отремонтировать или заменить.

Поиск и устранение неисправностей

Эксплуатация станка всегда связана с возникновением неисправностей в деталях и механизмах. Если какие-то детали пришли в негодность, то их нужно заменить или отремонтировать вручную.

Для замены дополнительного глушителя в выпускном узле:

откручиваем два болта, которыми крепится хомут, для этого понадобится ключ на 13;
снимаем сам зажим;
снимаем кольцо;
отсоединить подушки дополнительной подвески;
снять блок.

Автомобили десятого семейства ВАЗ 2110-2112 стали логическим продолжением ВАЗовского барокко — переднеприводные автомобили восьмой и девятой моделей. Они унаследовали двигатель со всем навесным оборудованием, более того, на десятках из них были установлены старые карбюраторные моторы, которые позже были заменены инжекторными. При всех своих плюсах и минусах машина какое-то время была в тренде, а позже перешла в разряд утилитарного транспорта.

На фото ВАЗ 2110 — логическое продолжение ВАЗ барокко

Тем не менее от этого легче не стало, да и поломок не стало меньше.И людей, которые любят улучшать конструкцию старых автомобилей, не меньше. Выхлопная система чаще всего попадает в ремонт или тюнинг, так как тоже довольно часто выходит из строя. У нее нет определенного ресурса, так как качество комплектующих, из которых собирается выхлопная система, совершенно разное.

Именно поэтому многие люди решают взять ситуацию в свои руки, ведь купить подержанную десятку — значит быть готовым ко всему. А выхлопная система может преподнести сюрпризы в самый неподходящий момент.Чтобы быть готовым вступить в битву за бесшумный выхлоп или, наоборот, настроенный благородный звук, нужно знать хотя бы матчасть. Теперь попробуем разобраться в устройстве выхлопной системы ВАЗ 2110 и узнать, чего от нее ожидать, если уже пять лет она не пахнет заводской краской.

Видеоурок по изготовлению выхлопной системы

Устройство выхлопной системы ВАЗ 2110

Выхлопная система ВАЗ 2110 с карбюраторным двигателем практически ничем не отличалась от выхлопной 2108-2109 и им подобных.Большинство деталей взаимозаменяемые, в продаже их очень много. Поэтому вопросов с заменой пока нет. Карбюраторная дюжина выхлопной системы состоит из стандартного набора патрубков:

коллектор выпускной;
трубка приемная, в которую вварен резонатор;
задний, глушитель выхлопа.

Коллектор выпускной

Выпускной коллектор крепится к головке блока цилиндров непосредственно шпильками через термостойкую армированную прокладку.Изготовлен из жаропрочного чугуна по схеме 4-2. Коллектор постоянно претерпевает переделки со стороны тюнинговых ателье, которые заменяют заводскую схему на самые разные конфигурации и крепления. Надо сказать, что замена штатной схемы и тем более замена чугуна на сталь ничего хорошего автомобилю не принесет.

Если вы не проектируете узкопрофильный спортивный автомобиль. Причем для каждой дисциплины автоспорта выпускной коллектор настраивается отдельно и имеет некоторые нюансы в конструкции, которые 90% тюнинговых ателье даже не закрывают.Тем более, что их клиенты. В большинстве случаев во главу угла ставится внешний вид трубы, но как она там будет работать, по большому счету, все равно.

Надо сказать, что выпускной коллектор — довольно важная деталь и изготовление его из стали, даже самой жаропрочной, — очень сомнительная мера, если машина эксплуатируется в нормальных условиях, а не только на треке или в ралли-рейды. Температура коллектора в рабочем режиме может достигать 1000 градусов. Чугун там совсем не зря и вовсе не для того, чтобы утяжелить двигатель.Любая сталь будет довольно быстро выгорать при высоких нагрузках, поэтому перед покупкой модернизированного суперяпонского стального выпускного коллектора стоило бы задуматься о целесообразности такой замены. Большая часть десятки, слава богу, не участвует в чемпионатах мира по кольцевым гонкам, ей там просто нечего делать. Поэтому логичнее было бы соотнести довольно скромные возможности двигателя ВАЗ 2110 с уровнем и качеством тюнинга выхлопной системы.

Далее по схеме выпуска указана передняя труба.В карбюраторных двигателях это просто патрубок, а в инжекторных в него встроена страшная деталь — каталитический нейтрализатор. Впускной патрубок на стоковой десятке крепится к выпускному коллектору через фланец, термостойкую армированную прокладку четырьмя или шестью болтами. Соединение впускной трубы и катализатора выполнено в виде гофрированного патрубка с компрессионным кольцом. Труба должна быть из жаропрочной стали определенной марки, что в большинстве случаев имеет место на конвейерных транспортных средствах.Если машине больше десяти лет, скорее всего, средняя часть уже заменена, поэтому о качестве стали, из которой она сделана, можно только догадываться.

В идеале стальная труба должна быть окрашена термостойкой защитной краской для предотвращения неизбежной коррозии хотя бы на время. Часто на трубах, которые входят в комплекты запчастей, окраска носит скорее декоративный, чем защитный характер. Поэтому при замене многие стремятся установить трубу из нержавеющей стали. Менять ее диаметр нет смысла, а нержавеющая сталь довольно существенно продлит срок службы детали.Если с карбюраторными двигателями проще, то в более поздних двигателях с системой впрыска приходится считаться с катализатором, о чем стоит сказать несколько слов отдельно.

Катализаторы стали устанавливать не для того, чтобы усложнять жизнь автомобилистам, а для снижения уровня вредных компонентов в выхлопных газах. Основная задача исправного катализатора — сжигать топливо, которое не выгорело при работе двигателя. По большому счету он устроен так же, как и любой глушитель резонаторного типа. Газы проходят через мелкую сетку или набор пластин, покрытых тонким слоем платиносодержащего материала.Реагируя с выхлопными газами, поверхность рабочих органов катализатора нагревается до температуры 500-600 градусов, способствуя тому, чтобы оставшееся топливо выгорало, проходя через него. Средний порог срабатывания каталитических пластин или решеток составляет 300 ° C.

И вот тут начинается самое неинтересное. Каталитический слой устройства не может обрабатывать бесконечное количество несгоревшего топлива, доводя его до евро стандартов. Поэтому для контроля ситуации в выхлопе был установлен кислородный датчик.Лямбда-зонд измеряет количество кислорода в выхлопных газах, и если катализатор не может обработать необходимое количество газов, зонд подает сигнал на электронный блок управления. ЭБУ в свою очередь регулирует состав смеси так, чтобы количество СО на выходе соответствовало норме.

И это исправление не всегда улучшает динамические характеристики двигателя. Точнее, мешает мотору работать правильно.Если каталитический слой полностью сгорел, лямбда-зонд кричит «охрана», и ЭБУ включает для нас лампочку «Check Engine». В этом случае полностью блестит замена катализатора, так как он является неразборным агрегатом и ремонту не подлежит. Стоит столько же, сколько и вся выхлопная система вместе.

Типичные неисправности выхлопной системы ВАЗ 2110

А основной низкочастотный шум убрать сложнее всего. Поэтому если говорить о борьбе с шумом и настройке выхлопной системы одновременно, то реализовать это технически практически невозможно.Максимальная запасенная мощность — прямоток, а самый комфортный звук — заводской глушитель. Все остальные варианты — компромисс.

Прогорания, поломки и протечки системы — основные неисправности, с которыми сталкиваются владельцы ВАЗ 2110. Чаще всего причиной прогорания выхлопных труб является коррозия, слишком богатая смесь и неправильно выставленное возгорание. Дым из глушителя может указывать на то, что смесь слишком богатая и выгорает уже в выхлопной трубе, резонаторе. При этом часто срабатывает глушитель, слышны хлопки, в результате чего сгорают резонаторы и глушители.Стук по корпусу в районе резонатора или глушителя может свидетельствовать о том, что в результате механического повреждения изменилась геометрия глушителя, обрушилась резинка подвески, подушки или демпфера и труба ударилась о тело. В этом случае нужно точно установить место ударов и привести в порядок геометрию системы. Если этого добиться не удается из-за ветхости элементов, решит эту проблему только замена или капитальный ремонт.

Для ремонта глушителей можно купить сотни видов герметиков, бинтов и термошпаклевок, которые временно изолируют поврежденные участки даже без сварки. Качество у них другое, как и цена другая, но если вопрос в том, чтобы дойти до сезона, то такой вариант реставрации имеет право на жизнь.

В процессе эксплуатации автомобиля ВАЗ часто приходится сталкиваться с различными шумами, которые исходят из разных частей автомобиля и говорят о том, что какая-то деталь скоро выйдет из строя.Выхлопная система не исключение, очень характерны посторонние шумы и звуки при ее неисправности. Их результат — замена глушителя ВАЗ 2110 или других деталей, через которые выделяются продукты сгорания.

Диагностика выхлопной системы

Чтобы сделать вывод о необходимости замены той или иной части выхлопной системы, следует провести диагностику. Сделать это можно самостоятельно, используя смотровую яму или лифт. Начинающим автолюбителям будет полезно ознакомиться со схемой системы, чтобы знать правильное название той или иной детали и ее расположение.

Как видно из схемы, глушитель является последним звеном в системе дымовых газов. Его главную задачу легко определить из названия: заглушить громкий звук двигателя, вырывающийся из цилиндров вместе с продуктами сгорания. Глушитель и предыдущее звено цепи — резонатор, чаще всего выходят из строя и требуют ремонта или замены.

Появление неисправностей в выхлопной трубе характеризуется целым рядом различных звуков, от гула и рычания до неприятного дребезжания.У них есть одна общая черта: звуки исходят из-под днища, средней и задней части автомобиля. Стоит отметить, что не все звуки говорят о прямой неисправности, иногда достаточно осмотреть машину снизу и устранить причину шума. Рекомендации по диагностике неисправностей выхлопной системы.

После установки станка в смотровую яму необходимо в обязательном порядке исключить ее качение, так как диагностику придется проводить на холостых оборотах двигателя, находясь в яме.Поэтому если нет уверенности в ручнике ВАЗ 2110, то стопы лучше подставить под колеса. Запустите двигатель и спуститесь в смотровую яму.
Бывает, что сразу бросаются в глаза следы перегоревшего глушителя, к тому же из дырки доносится рычание. Но отверстие не всегда находится в нижней части сборки; он может располагаться как сверху, так и по бокам, особенно в тех местах, где трубы приварены к глушителю. Необходимо внимательно осмотреть агрегат и определить место прорыва газа.

Характерный для автомобилей ВАЗ отвратительный дребезжащий звук, исходящий из глушителя, свидетельствует о необходимости подготовки к его замене. Шум производит перегоревшая перегородка, которая болтается внутри корпуса от вибрации и ударяется о стены. В этом случае прорыва дымовых газов не происходит, неисправность не фатальна, работу автомобиля можно продолжить. Но этот симптом говорит о том, что жизнь глушителя подходит к концу.№
Растянутые или порванные резинки выхлопной системы позволяют выхлопной трубе болтаться с большой амплитудой, ударяясь об элементы кузова автомобиля. Для этого характерны глухие удары; находясь в смотровой яме, легко определить их источник. Такую небольшую неисправность устранить несложно, нужно лишь заменить резинки.
Гул с вибрацией, передаваемый на кузов автомобиля, указывает на то, что выхлопная труба находится в прямом контакте с днищем или через посторонний предмет.Это может быть результатом ударов и деформации компонентов выхлопной системы. В этом случае необходимо принять меры по распрямлению трубы так, чтобы между ней и частями корпуса оставался зазор не менее 1 см. Еще одна причина — грязь, скопившаяся между трубой и днищем после езды по мокрой грунтовой дороге. Вопрос решается простой очисткой днища от грязи.
После движения по различным лесным или полевым дорогам всегда рекомендуется проверять днище автомобиля на предмет застрявших посторонних предметов, например, веток.Палочка, застрявшая между выхлопной трубой и элементом днища, очень хорошо передает гул и вибрацию от работы двигателя прямо в салон автомобиля.

Как исправить проблему?

Итак, место прорыва газа через глушитель обнаружено, остается только принять решение о замене или попытаться отремонтировать агрегат. Часто отверстия в корпусе небольшие, и в этом случае не всегда целесообразно покупать новый глушитель. Необходимо снять узел с автомобиля и показать его специалисту по сварке, который подскажет, можно ли его отремонтировать.

Мастер вырежет гнилую часть корпуса, вытряхнет изнутри остатки сгоревших перегородок и поставит заплатку из нового металла. Свищи, возникшие в местах соединения трубы с телом, тоже нужно устранять сваркой. Единственный нюанс: такой ремонт решает проблему только временно. Такой глушитель долго не прослужит, и свою функцию он может выполнять плохо, из-за отсутствия перегородок звук прорвется.

Если принято решение о необходимости замены глушителя, то вам необходимо выбрать и приобрести его.Новые элементы доступны в черном цвете или из нержавеющей стали, поэтому выбор невелик. Последние служат намного дольше черных, но и стоимость их выше. К тому же сварочные работы при ремонте корпуса из нержавеющей стали обойдутся дороже. При покупке нового глушителя стоит приобрести новый комплект подвесных резинок, а также графитовое уплотнительное кольцо. Устанавливается на стыке труб резонатора и глушителя.

Если ваша машина гудит как самолет во время поездки, то, скорее всего, вы попали, либо глушитель капитальный ремонт, либо глушитель ВАЗ 2110 потребуется заменить.Остановитесь и посмотрите: если от глушителя отвалилась труба, глушитель обязательно придется менять. Причиной тому может быть либо прогоревший металл, либо заржавевшее соединение.

Придя в автомобильный магазин или рынок, будьте осторожны при покупке глушителя. Они существуют в зависимости от модели машины 2110, 11, 12. Все они немного отличаются по размеру и точкам крепления, так что следите за покупкой.

Замена глушителя на ВАЗ 2110 сама по себе ничего сложного, но, как и везде, есть нюансы.

Не советую пытаться заменить глушитель без ямы. Можно, конечно, попробовать снять заднее левое колесо — там можно дотянуться до глушителя, но болты, как правило, заржавели и в таком положении оторвать их вряд ли получится.

В итоге, прежде чем приступить к замене, вам потребуются:

в первую очередь новые;
яма или эстакада;
вряд ли можно обойтись без жидкости, разъедающей прилипшие соединения — WD40;
два ключа на «13».Желательно кепки и более аутентичные. Открутить что-то будет проблематично, поэтому без хорошего рычага не обойтись;
терпения.

Процедура замены:

1. Отвинтите две гайки, которыми хомут крепится к трубе резонатора. Снимаем хомут.

2. Отсоединить трубы и снять уплотнительное кольцо.

3. Поднимите глушитель и снимите его кронштейн с подушки задней подвески глушителя.

4.Загибаем усики передней подвески глушителя, снимаем кронштейн глушителя с передней подушки безопасности и вынимаем глушитель из-под автомобиля.

5. Ставим новый глушитель в той же последовательности, в какой снимали старый. Чтобы облегчить установку задней подушки, смажьте кронштейн мыльной водой. Надеть хомут будет легче, если вы попросите кого-нибудь подтолкнуть глушитель вперед.

Будьте осторожны при установке нового, не забудьте поставить обратно уплотнительные кольца.

Ремонт выхлопной системы, руководство по замене глушителя Лада 2110, этапы снятия и установки элементов выхлопной системы ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.

Газовая выхлопная система Устройство и обслуживание выхлопной системы ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт двигателя выхлопная система, своими руками

Выхлопная система

a — без нейтрализатора
b — с нейтрализатором
c — схема выхлопных газов
1 — кронштейн для крепления передней трубы
2 — прокладка
3 — передняя труба
4 — подушка подвески глушителя
5 — дополнительный глушитель
6 — хомут для подключения патрубков глушителей
7 — главный глушитель
8 — задняя подушка подвески глушителя
9 — датчик кислорода (лямбда-зонд)
10 — трехкомпонентный нейтрализатор
11 — корпус дополнительного глушителя
12 — входная перфорированная труба
13 — глухие перегородки
14 — выходная перфорированная труба
15 — корпус основного глушителя
16 — левая перфорированная труба
17 — передняя глухая перегородка
18 — средняя глухая перегородка
19 — задняя заглушка перегородка
20 — задняя перфорированная труба
21 — правая перфорированная труба

Выхлопная система состоит из выпускного коллектора, переднего патрубка 3, дополнительных 5 и 7 основных глушителей.Выпускной коллектор и кронштейн крепления передней трубы 1 для 8-клапанных двигателей (2110 и 2111) взаимозаменяемы с деталями от «Самара». Выхлопная система двигателя 2112 имеет выпускной коллектор и водосточную трубу.

На большинстве автомобилей с системами впрыска передняя труба оснащена кислородным датчиком (лямбда-зондом). В выхлопной системе этих автомобилей дополнительно установлен трехкомпонентный каталитический нейтрализатор. Глушители и нейтрализатор ВАЗ 2110 — агрегаты неразборные и в случае выхода из строя подлежат замене на новые.

Выпускной коллектор — чугун. Между ним и головкой блока цилиндров ВАЗ 2112 установлена армированная металлом термостойкая прокладка. Передняя труба крепится к выпускному коллектору на четырех шпильках (у двигателя 2112 — на шести). Соединение закрывается термостойкой прокладкой. Всасывающий патрубок изготовлен из нержавеющей стали. Он крепится к силовому агрегату с помощью зажимной скобы, охватывающей оба патрубка.

Передняя труба шарнирно соединена с фланцем трубы дополнительного глушителя или преобразователя (для моделей, где он предусмотрен).Между фланцами расположено металло-графитовое кольцо со сферической наружной поверхностью. Внутренняя поверхность фланцев также сферическая, и они стянуты подпружиненными болтами, что позволяет глушителю ВАЗ 2110 двигаться (без потери герметичности) относительно впускного патрубка при вибрации силового агрегата относительно тело.

Для снижения шума и лучшей теплоизоляции кузова дополнительный глушитель снабжен защитным кожухом. Для автомобилей с каталитическим нейтрализатором доступен дополнительный глушитель с укороченной передней трубкой.

Нейтрализатор предназначен для снижения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для этого используются два многопористых керамических блока, покрытых так называемыми катализаторами дожигания: родий, палладий, платина. Проходя через поры нейтрализатора, оксид углерода превращается в малотоксичный диоксид углерода, а оксиды азота восстанавливаются в безвредный азот. Степень очистки газа в исправном нейтрализаторе достигает 90-95%.Для нормальной работы конвертера состав выхлопных газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет контроллер, определяющий количество подаваемого топлива в зависимости от показаний кислородного датчика (см. Раздел Система управления двигателем ВАЗ 2111).

Нейтрализатор и кислородный датчик очень чувствительны к соединениям свинца — оба быстро «отравляются» и перестают работать, что, соответственно, приводит к увеличению токсичных выбросов.Поэтому, если ваш автомобиль оборудован нейтрализатором, категорически запрещается эксплуатировать его даже на короткое время на этилированном бензине. Также неисправная система зажигания может стать причиной выхода из строя каталитического нейтрализатора. В случае пропусков зажигания несгоревшее топливо, попадая в каталитический нейтрализатор, выгорает и спекает керамику, что может привести к полной блокировке выхлопной системы и остановке (или серьезной потере мощности) двигателя.

Главный глушитель расположен за дополнительным глушителем и соединяется с ним с помощью уплотнительного кольца с хомутами (как на «Самаре»).Глушители ВАЗ 2111 подвешены к кронштейнам кузова на четырех резиновых подушках.

Выхлопная система двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

—
Система выпуска газа

Конструкция выхлопной системы ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Прокладки и сальники двигателя на Лада Нива

DefaultName (A — Z) Имя (Z — A) Цена (Низкая> Высокая) Цена (Высокая> Низкая) Рейтинг (Наивысший) Рейтинг (Наименьший) Модель (A — Z) Модель (Z — A) 364896

Прокладка поддона ВАЗ 2108

Габариты в упаковке (ДхШхВ), мм: 450х220х10 Для автомобилей: 2108, 2110, 2113, Granta 2190, Kalina 1118, Priora 2170

1.49 €

Прокладка дроссельной заслонки

Габариты в упаковке (ДхШхВ), мм: 120х90х10 Для автомобилей: 2107, 2108, 2110, 2113, Нива

0.39 €

Прокладка впускного коллектора ВАЗ 2112

Габариты в упаковке (ДхШхВ), мм: 400х50х2 Для автомобилей: 2110, 2111, 2112, 2114, Granta 2190, Kalina 1119, Priora 2170, Priora 2171, Priora 2172

0.93 €

Информация для иностранных клиентов

«ТЮНИНГ СПОРТ» Компания была основана в 1998 году и на сегодняшний день является одним из ведущих поставщиков спортивных аксессуаров для автомобилей LADA (ВАЗ) и NIVA (4×4) .Ассортимент магазина компании насчитывает более 5000 наименований товаров для тюнинга и автоспорта и постоянно расширяется.

«TUNING SPORT» сотрудничает с Европой и на сегодняшний день у нас имеется обширная база постоянных клиентов в таких странах, как Португалия, Испания, Франция, Италия, Германия, Бельгия, Нидерланды, Великобритания, Ирландия, Исландия. , Дания, Норвегия, Швеция, Финляндия, Польша, Литва, Латвия, Эстония, Беларусь, Украина, Словакия, Венгрия, Босния и Герцеговина, Сербия, Чехия, Румыния, Болгария, Греция, Турция, Израиль и т. Д.Наша компания имеет опыт отправки заказов даже в Австралия, Эквадор и США .

Совершать покупки в интернет-магазине «TUNING SPORT» легко и удобно. Мы создали эту страницу специально для наших зарубежных заказчиков. Здесь вы узнаете, как разместить заказ на нашем сайте, а также узнаете подробности о способах оплаты и доставке.

Как сделать заказ

Используя пункты меню, расположенные в нижней части этой страницы, выберите нужный вам раздел.Мы рекомендуем вам использовать веб-браузер Google Chrome, так как он может помочь вам перевести нужную страницу на ваш родной язык.

Добавьте желаемые товары в корзину и нажмите «Разместить заказ» при добавлении последнего товара в корзину.

Для шага «1. Кому» выберите «Новый пользователь» и введите свои данные: имя, адрес электронной почты, номер телефона, дополнительные данные (при необходимости).

Для шага «2. Как доставить» выберите Почта России или EMS Почта России (экспресс-доставка, но дороже) и введите свой полный адрес и почтовый индекс для доставки.

Для шага «3. Как платить» выберите один из двух способов оплаты: онлайн-платеж через Visa / Mastercard или денежный перевод через Western Union.

После этого нажмите «Оформить заказ» .

Если все заказанные вами товары есть в наличии, мы рассчитаем стоимость доставки и вышлем вам счет.

Как оплатить заказ

Мы предлагаем два варианта оплаты:

1. Оплатите счет через Western Union https://www.westernunion.com

2. Сделайте онлайн-платеж с помощью Visa / Mastercard

Способы доставки

Мы доставляем продукцию по всему миру с московского склада «TUNING SPORT» двумя способами:

1. Почта России

Доставка по всему миру мелких и средних товаров (максимальная длина — 105 см или 41 дюйм). Не подлежит доставка бамперов (обвесов) и других крупногабаритных предметов (пороги, крылья, капоты, балки задних мостов, подрамники и т. Д.) Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ. При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX.Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

2. EMS Почта России

Ускоренная доставка по всему миру мелких и средних товаров (максимальная длина — 150 см или 59 дюймов). невозможно доставить бамперы (обвесы) и другие крупногабаритные предметы (пороги, капоты, балки задних мостов и т. Д.) EMS Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ.При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ EMS Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX. Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

Как получить скидку

Для постоянных клиентов нашего интернет-магазина действует прогрессивная система скидок:

Общая сумма покупки 20.000 руб. — 5% скидка
Общая сумма покупки 50.000 руб. — 10% скидка
Общая сумма покупки 250.000 руб. — 15% скидка

Чтобы принять участие в системе прогрессивных скидок, вам нужно просто сделать покупки в нашем интернет-магазине. Ваша персональная прогрессивная скидка предоставляется автоматически, как только сумма ваших оплаченных заказов достигает следующего порога скидки.

Вы всегда можете узнать свою текущую ставку скидки и сумму, необходимую для следующего уровня, в своем аккаунте .

Прогрессивная скидка действует на все товары в «TUNING SPORT» онлайн каталоге . Прогрессивная скидка не суммируется с другими скидками (специальными предложениями). Скидка всегда рассчитывается от базовой цены товара.

Крыло / Спойлер ⁴²
Воздухозаборники ¹⁴
Двери в стиле Lamborghini ⁴
Обвесы для LADA 4×4 NIVA ⁴⁶
Обвесы для LADA GRANTA ²⁰
Обвесы для LADA KALINA ³⁵
Обвесы для LADA KALINA 2 ¹¹
Обвесы для LADA LARGUS ¹⁵
Обвесы для LADA PRIORA ³²
Обвесы для LADA VESTA ¹⁸
Обвесы для LADA X-RAY ³
Обвесы на ВАЗ 2101, 2102, 2103, 2106 ²²
Обвесы на ВАЗ 2104, 2105, 2107 ³⁰
Обвесы на LADA SAMARA (ВАЗ 2108, 2109, 21099) ⁶²
Обвесы на LADA 110 (ВАЗ 2110, 2111, 2112), ВАЗ 21123 Купе ⁴⁷
Обвесы на LADA SAMARA-2 (ВАЗ 2113, 2114, 2115) ⁶⁷
Обвесы для HONDA ¹¹
Обвесы для KIA ⁴
Обвесы для MAZDA ¹
Обвесы для MITSUBISHI ²
Обвесы для OPEL ⁴
Обвесы для RENAULT ¹⁵
Сетка ⁴⁵

Magna ВАЗ-2110 (8 клапанов) Инеттур: л-аппарат.ВАЗ-2110: ċirkwit injettur

Suġġett ta ‘l-artikolu — hija l-magna ВАЗ-2110 (8 клапанов) ingettur fis-sistema ta’ injezzjoni tal-karburant. Il-kompitu prinċipali — li ssib vantaġġi u vantaġġi kollha tagħha, meta mqabbla ma ‘magna Карбюрированный. Iżda se jieħu ftit biex wieħed jidħol fis-istorja, tares lejn il-mod kif il-magna ġiet żviluppata, kemm hija tajba tħaddim u manutenzjoni. Storja se jibda mill-aħħar tas-70-jiet ta ‘l-aħħar seklu, meta inġiniera VAZ jaħsbu dwar tfassil karozzi quddiem roti.У вара система та ‘инжцджони инджеттатур, хува дифференциал мельница-карбуратур, ванташи у żванташи се дзину дискусси.

Великая Сторона

U isa l-istorja minn fejn joriġina l-magna ВАЗ-2110 (8 valvoli) ingettatur. U kien tqiegħed fl-aħħar tal-70ijiet. Matul dawn is-snin, дезинджатури qed jibdew jirrealizzaw li ль-продотти għal afna snin l-klassika għandu prezz ispiża għolja. Barra minn hekk, il- «Fiat 124» — дан huwa l-karozza aħjar fl-Ewropa fl-1964. Kwai għoxrin sena għaddew, huwa meħtieġ li jiġu aġġornati l-lineup.U l-esperimenti beda. L-ewwel pass huwa модернизированный распредвал sewqan, bdiet tuża l-inturin. Iżda l-magna ВАЗ-2105 (sena ta ‘produzzjoni — 1980-1988) huwa ma qabda fuq, għalkemm, u naqqas livelli ta’ storbju.

Ir-raġuni hija sempliċi: fit-histuni bżonn xkatlar, li ma jippermettux fil kunflitt ksur ta ‘valvijiet. Iżda fit-tiswija ta ‘magni installati, bħala regola, id-dritt daqs, iżda mingħajr l-vaganzi, histuni bil-magni ta’ 1,3 литра. Iżda fis-snin 80 kmieni tiġi ppubblikata fit-tmien ġenerazzjoni.Aktar ġodda, biex jaqblu istandards Ewropej. U aktar importanti — l-drive karozzi quddiem roti, il-magna ma ‘inturin drive għall-mekkaniżmu in. U kien l-istess magna li l-alterazzjonijiet tal-massa mgħammra għall-karozzi moderni. Fuq mudelli 2109 u 2110, рассвет l-unitajiet ta ‘enerġija kienu l-ewwel adattata għas-sistema ta’ injezzjoni injezzjoni tal-karburant.

komponenti ewlenin magna

L-ebda Differences sinifikanti ma jistgħux jikxfu l-eżami sommarju. Liema karburatur li injettur sistema ta ‘injezzjoni tal-karburant ma jaffettwawx l-istruttura bażika tal-magna.Iżda għandhom jagħtu sentzjoni għall-dettall. Per eżempju, arsa lejn il-termostat injettur VAZ-2110 (8 valvoli). Immedjatament Evidenti li jista ‘jiġi armat! Eżattament! Inġiniera fl-Ewropa ipou u jaħsbu dwar kif jista ‘jitnaqqas il-ajja tal-karozza, u f’dan il-in kondotta titjib reali tagħna li l-beneiċċju tal-konsumatur. Ovvjament, mhux fil-ġisem ikisser l-termostat, u l-interjuri — чувствительный элемент еврейский клапан. Għalhekk, għaliex għandhom jipproduċu miljuni ta ‘bini? Afna aktar profittabbli jkun li jagħmel wieħed għall-karozza, u fil-każ tan-nuqqas termostat li jibdlu biss l-ewwa.

Iżda дан mhuwiex l-vantaġġi kollha ta ‘magni Domestiċi. Innota li fl-Istati Uniti u l-Ewropa, karozzi huma l-istess, xi kultant ma jagħmilx sens li tissewwa, huwa aktar faċli li tarmi relitt, imma li jixtru waħda ġdida. Ir-raġuni у parzjalment fil-magna. Per eżempju, AvtoVAZ — huwa kważi l-uniku impjant li jkompli ipoġġu prodotti tagħha blokki DSV ta ‘adid fondut! Fil-pajjiżi żviluppati kollha, aluminju ilhom jintużaw għal dan l-iskop! magna Riżorsi ibati, imma l-iktar ħaġa importanti — ma jkunx possiblebli li jitwettaq tiswijiet, peress li ma jistax ikun скучный еврей перегилзовке.U huwa ferm irħas milli jixtru magna ġdida jew vettura. Forsi burgher għonja u tista ‘flus, iżda fil-pajjiż tagħna l-karozza għal afna nies xorta jibqa’ lussu.

X’inhu l-injettur?

U issa xorta tara l-arsa ta ‘karozza ВАЗ-2110 ċirkwit injettur, tħares lejn il-komponenti prinċipali u prinċipju ta’ idma. Iżda l-ewwel, inti għandek bżonn biex twieġeb il-mistoqsijiet, x’inhi l-ingettur u għal dak li hu. Kulhadd jaf li t-tmiem tal-90 karburaturi stabbiliti. Dawn jużaw l-fluss ta ‘arja għall-formazzjoni taħlita, u mbagħad l-għalf fis-впускной коллектор tas-sistema tal-karburant.Барра минн хекк, тали устройство хитрые устройства jista ħallat fjuwil bl-arja fi proporzjon ideali — 14 għal 1. Iżda hawn vakwu logħba u pressjoni atmosferika.

Karatteristiċi ta ‘l-ingettur

Iżda magna ВАЗ-2110 (8 valvi) ingettatur huwa ferm aktar sempliċi milli l-inkarnazzjoni karburatur. Iżda hija meqjusa mil-lat ta ‘elettriista. Il-fatt li s-sistema tikkonsisti ta ‘varjetà ta’ mezzi elettroniċi, li huma responsabbli għall-operazzjoni tal-magna kollha. Минфлок, ил впускной коллектор карбуратур ммунтати рампа.Essenzjalment, din it-taqsima tubu li fih it-taħlita ta ‘arja fjuwil. Huwa ippumpjat mit-tank permezz ta ‘pompa elettrika taħt pressjoni baxxa. Konvenzjonalment, ir-rampa huwa kompletament issiġillata mill-kanali коллектор тад-даħла хиджа сепарата вальволи тас-соленожди — ennuni. Iżda hawn l-karatteristika: -rampa jżomm pressjoni kostanti, li taġġusta l-sensur, u l-kwalità tat-taħlita u l-ammont ta ‘karburant fornut jiddependu direttament fuq kif tiftaħ il-дроссельный клапан.

Iskema injettur sistema ta ‘injezzjoni tal-karburant

Allura, issa f’aktar dettall dwar il- sistema tal-ikel magna injezzjoni ВАЗ-2110.L-ewwel lista hija fuq il-pompa gażolina. Huwa armat direttament fit-tank, flimkien mal-filterru u huwa mmexxi mill-rotor bil-mutur biss meta l-ignition jkun mixgħul (bil-kundizzjoni li l-pressjoni ferrovjarja hija inqas mill-livell minimu). Barra minn hekk, il-fjuwil jidħol mill-tubi fil-rampa. Hawnhekk, il-formazzjoni tat-taħlita iseħħ. L-arja huwa l-ewwel mgħoddi mill-filterru għat-tindif. pajp flessibbli ta ‘l-akkomodazzjoni tal-filterru huwa konness mal-assemblaġġ дросселирование.

Is-sistema tas-sensuri

Bl-istess mod magna interessanti ВАЗ-2110 (8 клапанов).Is-sistema ta ‘kontroll apparat injettur, ikunu eżatti, tinkludi pluralità ta’ сенсоры. контролируйте количество датчиков. Għalhekk, bejn il-filterru u t-throttle huwa s-sensur fluss ta ‘arja massa. Fl-sensur pożizzjoni tat-throttle ħafna huwa mmuntat. -Рампа — прессджони. Barra minn hekk, bejn it-tieni u t-tielet ċilindru fuq il-wiċċ tal-unità interna magna tal-kombustjoni li jinsabu knock sensorju. U fuq l-генератор переменного тока sewqan taljola — veloċità tal-magna. Милл-trasmissjoni kejl jittieħed il-veloċità tal-vettura.Идентификационные данные kollha huma rċevuti mill-tagħmir sensittiv huma mitmugħa lill-unità ta ‘kontroll elettroniku.

L-блок управления электроникой

Dan, jekk I jistgħu jgħidu hekk, il-qalba tas-sistema. Fuq ВАЗ-2110 ċirkwit injettur titnaqqas għal dak l-apparat partikolari. Il-kaxxa żgħira bil-pluralità ta ‘терминалы, u tinsab fi ħdan l-aktar interessanti — микроконтроллури. Hawnhekk huwa xi ħaġa u jirregola l-magna kollu. Il-memorja interna inkorporati l-hekk imsejħa karta fjuwil.Skond tagħha, il-kontrollur jiddetermina kemm l-arja kemm u l-fjuwil għandhom jiġu sottomessi lill-rampa lill-mutur qed jaħdem b’mod normali, ma jkunx hemm detonazzjoni. Iżda l-aktar importanti — għal perjodu ta ‘mien meħtieġ biex japplikaw polz għall-ingettur tal-fjuwil sabiex ikunu miftuħa u t-taħlita ingettat fil-kamra tal-kombustjoni.

Li hija aħjar: karburatur jew injettur?

U isa ftit dak li se jkun l-affidabilità tal-magna ВАЗ-2110: l ingettatur jew karburatur? Ħtieġa li wieħed iħares min-naħat дифференциал għal din il-mistoqsija.Per eżempju, jibdew sejrin jitgawdew mill-injettur. veloità kostanti, m’hemmx bżonn li tintefa ‘l-fluss ta’ arja kiesħa, u bid ‘il bogħod hija afna aktar faċli.
