Основным узлом в автомобиле является двигатель. На второе место по важности можно смело ставить карбюратор. Основная задача этой детали – обеспечение нормальной работы силового узла в самых различных режимах работы (в процессе разгона, на холостом ходу, во время пуска и торможения). Именно в карбюраторе происходит подготовка топливовоздушной смеси, которая в дальнейшем воспламеняется в камере сгорания.

Небольшое нарушение в регулировке устройства может привести к целому ряду негативных последствий – проблемам с запуском двигателя, увеличению расхода топлива, ухудшению динамики, снижению мощности и так далее. Чтобы не допустить подобных проблем, важно своевременно производить настройку и регулировку карбюратора.

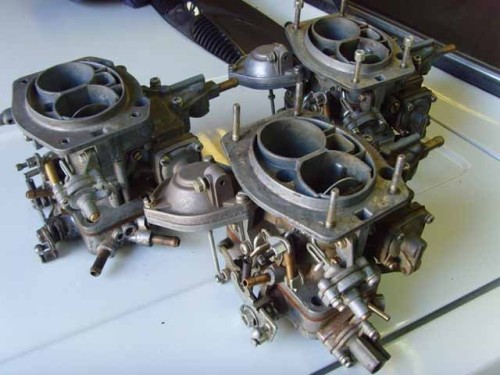

Основные типы Карбюраторов ДААЗ

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми.

В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий. К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце).

Особенности конструкции

К основным деталям карбюратора можно отнести запорный клапан ХХ, отсек отвода сгоревшей ТВС, переходную систему камер, заслонку дросселя, систему дозирования, эконостат, поплавочную камеру, а также автономную систему ХХ. Каждый из этих узлов выполняет свою функцию. Глубоко вникать в этот вопрос не будем – для настройки вам будет вполне достаточно уже полученных знаний.

1. Поплавковая камера.
2. Эконостат.
3. Автономная система холостого хода.

1. Зазорный клапан холостого хода.
2. Дроссельная заслонка.
3. Дозирующая система.
4. Переходная система двух камер.
5. Отдел отвода картерных газов.



Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы

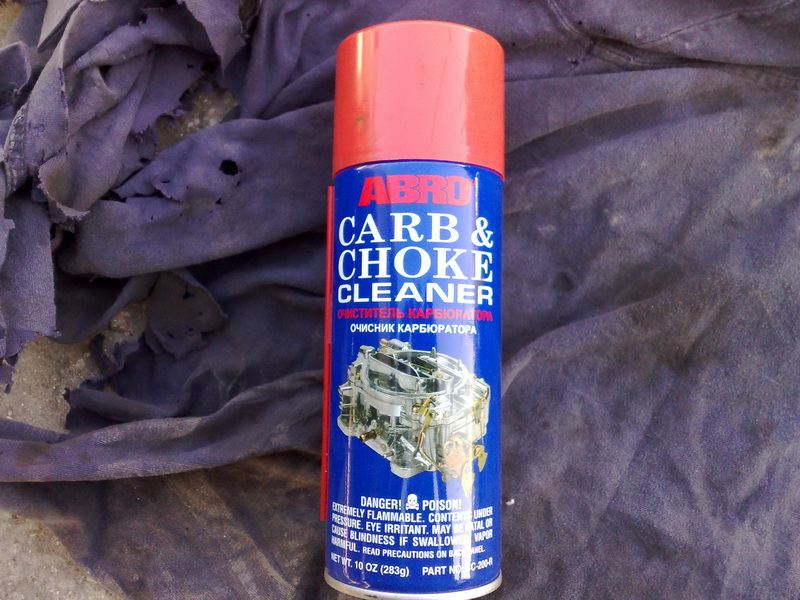

При проведении наружной чистки карбюратора вам потребуется пол литра ацетона либо специальный баллончик с аэрозольной жидкостью для очистки карбюраторов, кисточка небольшого размера и не ворсистая тряпка. Для начала необходимо снять корпус воздушного фильтра, заткнуть сверху карбюратор тряпкой, что бы внутрь не попала грязь.

Затем наносим из баллончика аэрозоль (как альтернативный вариант — можно использовать ацетон, который необходимо наносить кисточкой) на наружные поверхности карбюратора. Теперь необходимо подождать несколько минут. Вооружаемся кисточкой и тщательно и осторожно убираем из плоских поверхностей и углублений растворившуюся грязь. Желательно дополнительно протереть внешние поверхности тряпкой, которая смочена в бензине или солярке. После чистки необходимо обдуть карбюратор сжатым воздухом из компрессора или насоса.

Как отрегулировать пусковую систему карбюратора

Регулировка пусковой системы происходит в таком порядке:

1. Для настройки пусковой системы карбюратора ВАЗ, необходимо демонтировать воздушный фильтр, запустить мотор и вытянуть подсос.
2. Открываем воздушную заслонку приблизительно на треть.
3. Затем добиваемся уровня оборотов около 3.2 — 3.6 тысяч оборотов в минуту.
4. Теперь опускаем воздушную заслонку и регулируем частоту вращения на триста меньше от исходной.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

2. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
3. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.

4. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

5. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
6. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Карбюратор Солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками

Что бы отрегулировать поплавковую камеру, необходимо произвести такие действия:

1. Проверяем позицию поплавка и обращаем внимание на форму крепежного кронштейна — если он деформировался, его нужно выровнять. Это довольно важно, так как в ином случае поплавок не будет нормальным образом погружаться в камеру.
2. Настраиваем при закрытом игольчатом клапане. Необходимо открыть крышку поплавковой камеры и отодвинуть его в сторону. Далее аккуратно дергаем язык кронштейна. Вы должны сделать так, чтобы между поплавком и прокладкой крышки было расстояние шесть или семь миллиметров. После погружения расстояние должно быть примерно один или два миллиметра. Если оно значительно больше, необходимо произвести замену иглы.
3. Когда игольчатый клапан открыт, между поплавком и иглой расстояние должно быть около пятнадцати миллиметров.

Стоит отметить, что для выполнения данных действий снимать карбюратор с мотора необязательно.

Настройка подсоса карбюратора

Сколько хлопот приносит водилам неправильная настройка подсоса карбюратора, особенно зимой. У одних машин вытягиваешь подсос до конца, а двигатель не держит обороты, приходиться держать педаль газа пока он не прогреться. У других наоборот вытянешь подсос до конца, а движок орет как бешеный, хотя во время прогрева такие большие обороты двигателю ненужны.

Все дело в том, что неправильно настроен рычаг принудительного открытия дроссельной заслонки карбюратора при натяжении подсоса.

Все это легко исправить, на фото выше стрелкой показана тяга принудительного открытия дроссельной заслонки в момент вытягивания подсоса. Если двигатель не держит обороты, то возможно что тяга стоит на нижнем отверстии рычага дросселя, на фото видно два отверстия для дроссельной тяги. Переставьте тягу в верхнее отверстие рычага.

Если движок на подсосе крутиться очень быстро, то плоскогубцами немного согните тягу показанную стрелкой, она легко гнется, не снимая с карбюратора, если мало движку оборотов разогните эту тягу. Таким способом можно легко настроить нужные обороты двигателя при запуске на подсосе.

Настройка оборотов двигателя на подсосе в карбюраторе ВАЗ 2108 еще проще, на фото выше показан ботик 3, закручивая его обороты двигателя на подсосе увеличиться, а откручивая будут уменьшаться.

Надеюсь, прочитав эту статью, сможете легко сами настроить карбюратор на своей машине.

Фильтр карбюратора, как почистить сетчатый фильтр

При помощи прокачки следует заполнить поплавковую камеру горючим. В результате этого закроется запорный клапан, после чего необходимо отодвинуть верхний отдел сетчатого фильтра, снять клапан и почистить его при помощи растворителя. Что бы получить наиболее оптимальный результат, желательно использовать сжатый воздух для продувки клапана.

При очистке дна поплавковой камеры нельзя использовать тряпку, так как это может привести к появлению на дне волокон, в результате чего засорятся жиклеры карбюратора. Для чистки желательно использовать сжатый воздух или резиновую грушу.

При проверке запорной иглы на герметичность также применяют грушу, так как давление, что появляется из-за сжатия этого предмета при помощи рук, примерно соответствует давлению бензонасоса. При установке крышки карбюратора следует проверить, установлены ли вверх поплавки. В процессе установки почувствуется существенное давление. В это мгновение карбюратор нужно прослушать, так как недопустимы протечки воздуха. Даже при самой минимальной утечке, нужно менять иглу и корпус клапана.

Как почистить карбюратор в дороге

Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.

Есть легкий способ прочистить жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.

Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.

Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.

После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.

Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.

Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.

Признак засоренности жиклера первой камеры карбюратора

Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.

Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.

Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?

Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.

Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.

Настройка ПУ (пускового устройства)

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

• Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.
• Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.
• Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.
• Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Советы профессионалов

Как вы сами видите, регулировка карбюратора ВАЗ 2107 довольно не сложная операция, которая поможет вам сэкономить свои средства и время. Больше интересной и полезной информации вы можете узнать из данного видео.

Работа двигателя до и после регулировки

До проведения регулировки в работе двигателя наблюдались незначительные перебои, толчки. Из выхлопной трубы выходили продукты сгорания чёрного цвета. При длительном движении, при высоких нагрузках, на пониженных передачах расход топлива значительно возрастал.

После регулировки значительно снизилась шумность, вибрация. Двигатель работает устойчиво, заводится быстро. Повысилась мощность, лучше набирает обороты. Заметно снизился расход топлива.

Почему я регулирую карбюратор самостоятельно

Самостоятельные регулировки экономят деньги и время. Существуют виды работ, которые без специального оборудования своими руками осуществить невозможно. Но обслужить карбюратор, который не представляет сложной конструкции – мне по силам.

Поэтому я с удовольствием занимаюсь данным процессом сам, без посторонней помощи. После правильной регулировки возникает чувство гордости, удовлетворения за полученный результат. Моя машина работает как часы, а это приятно.
