Как снять первичный вал: замена вала и подшипника, инструкции с фото и видео – 403 — Доступ запрещён

Замена подшипника первичного вала КПП ВАЗ классики не разбирая коробку

Я думаю многие автовладельцы сталкивались с проблемой, когда при отпущенном сцеплении стоя на месте начинал доносится шум из коробки переключения передач. Обычно это симптомы износа подшипника первичного вала. Поэтому сегодня мы вам расскажем как заменить зашумевший или загудевший подшипник первичного вала ВАЗовской КПП не разбирая самой коробки. Коробку конечно придется снять с машины, но снять ее сможет практически любой автовладелец мало мальски имеющий опыт ремонта классики. А вот перебрать коробку дано не каждому, поэтому мы упрощаем задачу. После снятия КПП с машины нам нужно снять колокол и затем снять стопорные кольца. Мы увидим примерно такую картину:

Потом наша задача мощной отверткой зацепить подшипник за кольцевую проточку…

и используя подшипник промвала в качестве опоры сдвигаем первичный вал немного вперед

вот таким вот образом:

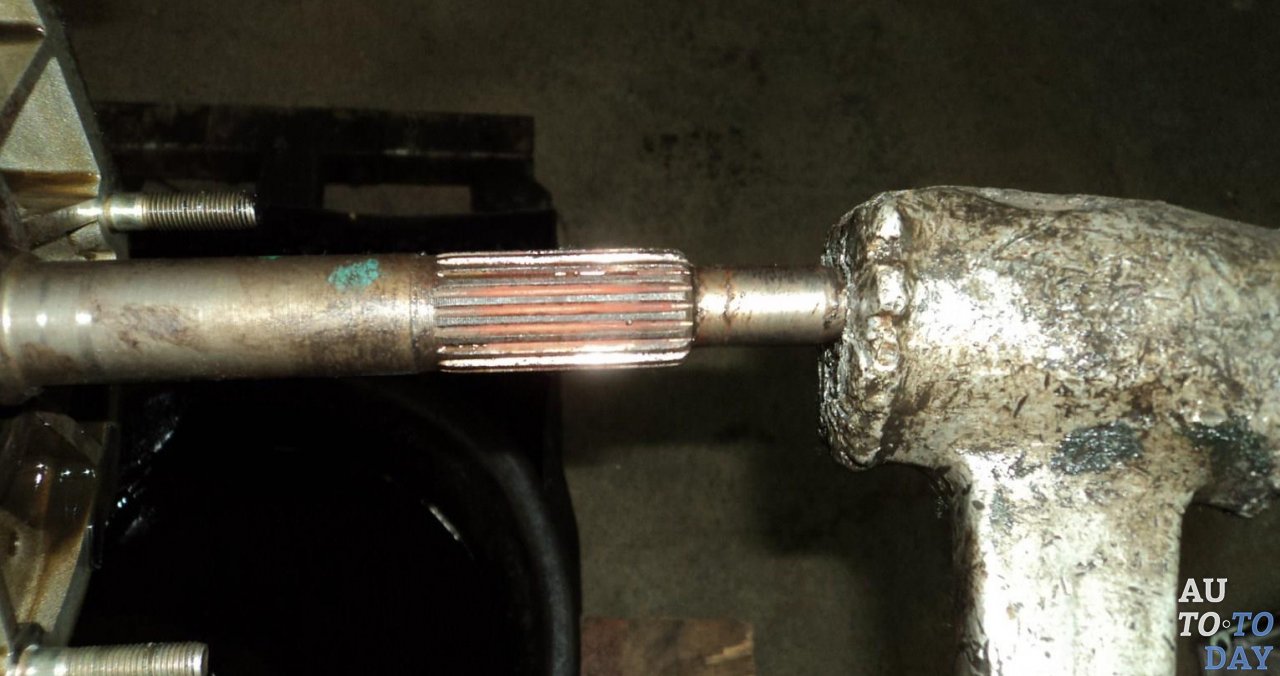

и потом берем молоток и бьем им по торцу первичного вала.

периодически прокручивая вал продолжаем бить по нему. Теперь в зависимости от натяга в соединении »вал-подшипник» через 2 — 20 мин подшипник слезет с вала.

Новый подшипник запрессовывается легкими ударами молотка по внутреннему кольцу подшипника. Вал при этом оттягивам вперед, молоток лучше использовать небольшой.

Вот и все, нам не пришлось разбирать коробку для замены подшипника, и это в свою очередь сэкономило нам массу времени и нервов. Надеемся что этот кратуий мануал по замене подшипника первичного вала помог вам, и мы старались не зря. Удачи вам на дорогах и поменьше поломок. С уважением, команда ВАЗ Driver 😉

Замена подшипника первичного вала КПП ВАЗ 2107

Коробка переключения передач на ВАЗовской классике (к которой относится «семерка») отличается особой надежностью. Нередко КПП «переживает» 1-2 ремонта двигателя, прежде чем приходится ее ремонтировать. Но рано или поздно, наступает и ее черед. Одной из деталей КПП, чаще других требующей замены, является подшипник первичного вала ВАЗ 2107. Причиной преждевременного выхода его из строя может быть заводской брак или экстремальный стиль вождения. Если «рвать рычаг КПП», постоянно перегружать ее резкими разгонами или большими нагрузками при буксировке, даже качественный подшипник не сможет долго продержаться. Другой причиной поломки подшипника может служить пренебрежение регулярным техническим обслуживанием КПП, регламентируемым производителем.

Многие считают, что замена подшипника первичного вала требует полной разборке КПП и предпочитают поручить эту операцию специалистам на СТО. Но практика показала, что полная разборка коробки передач не требуется. Собственноручно поменять подшипник первичного вала можно без серьезной разборки КПП и операция не требует высочайшей квалификации и специальных приспособлений и инструментов.

Признаки неисправности подшипника первичного вала КПП ВАЗ 2107

Имеется несколько признаков, по которым можно судить о неисправности подшипника:

• При работающем моторе на нейтральной скорости слышен посторонний шум, меняющийся с увеличением оборотов.
• КПП периодически постукивает во время движения машины. И стук присутствует на любой передаче.
• Передачи самопроизвольно включаются или выключаются.
• Не включается сцепления из-за заклинившего подшипника.

Игнорировать проблему нельзя: перекос неисправного подшипника приведет к поломке корзины сцепления. И даже если перекоса не произойдет, изношенная деталь станет причиной быстрого выхода из строя КПП и/или сцепления.

Замену подшипника можно выполнить только на снятой КПП. С этого и начинается работа.

Снятие КПП ВАЗ 2107

Для снятия КПП понадобится яма или подъемник. Порядок действий такой:

Замена подшипника первичного вала КПП ВАЗ 2107

С демонтированной коробки снять колокол и стопорные кольца. Дальнейшая разборка не требуется. Порядок действий такой:

• При помощи мощной отвертки подцепить за кольцевую проточку подшипник первичного вала КПП ВАЗ 2107. Усилия потребуются серьезные, поэтому отвертку необходимо выбирать максимально прочную, чтобы она не сломалась или не погнулась.
• Выдвинуть вперед первичный вал КПП, используя подшипник вала как опору.
• Медленно стягивать подшипник с первичного вала, постукивая по нему молотком. Между ударами молотка вал необходимо немного прокручивать, чтоб не возникло перекоса подшипника.

Выбивание подшипника занимает от 5 минут до получаса. Все зависит от мастерства слесаря и от того, как сильно подшипник «сроднился» с валом.

Новый подшипник запрессовывается на вал при помощи легкого молотка. Удары надо наносить по внутреннему кольцу подшипника. Делать это следует аккуратно и равномерно, оттягивая первичный вал вперед.

Достоинство такого способа в том, что нет необходимости перебирать внутренности коробки, рискуя разбалансировать ее. Также замена подшипника без разборки всей КПП существенно экономит время.

После замены подшипника остается установить КПП на место. С учетом ее веса, работы желательно проводить вдвоем. Операции проводятся в последовательности, обратной снятию коробки и не вызывает никаких затруднений.

Как заменить подшипник первичного вала на ВАЗ?

Рано или поздно каждому владельцу автомобиля придется столкнутся с проблемой, когда настоятельно потребуется заменить подшипник первичного вала КПП. И сообщат о неисправности подшипника определенные признаки. Именно о них, а также о причинах износа, и о том, как поменять изношенный подшипник первичного вала, мы сегодня и поговорим.

Когда требуется замена первичного вала

О том, что подшипник вторичного вала пора менять, указывают определенные признаки неисправности:

• Посторонний шум или свист, когда работает мотор на нейтральной передаче, который меняется с увеличением оборотов.
• Стук КПП во время движения автомобиля, и этот стук слышен на любой передаче.
• Передачи могут включатся либо выключатся самопроизвольно.
• Если подшипник заклинило, то не включается или не выключается сцепление.

Важно! Игнорировать данные сигналы неисправности нельзя, при их первом же обнаружении следует проверить подшипник, и если потребуется сделать его замену, так как изношенный подшипник вторичного вала может привести к выходу из строя сцепления или КПП, или же того и другого.

Причины износа подшипника первичного вала

На износ подшипника могут влиять разные факторы:

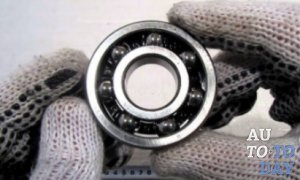

• Плохое исходное качество подшипника. При его покупке следует проявить придирчивость, чтобы обеспечить свою машину нормальной деталью.
• Стиль вождения. Когда вы ездите слишком агрессивно, рвете рычаг, то подшипник долго точно не продержится.
• Условия эксплуатации авто. Гаражное хранение и отсутствие сплошных перегрузок автомобиля смогут продлить нормальную работу всех его узлов.
• Игнорирование регулярных техобслуживаний.

Знаете ли вы? Название ВАЗ-2121 «Нива» — это сложение первых букв имен детей конструкторов: у одного две дочери, которые звались Наталья и Ирина, а у другого два сына – Вадим и Андрей.

Как выполнить замену подшипника

Выполнить замену старого опорного подшипника первичного вала на новый, возможно самостоятельно без серьезных навыков, и специальных инструментов или приспособлений. Замена подшипника делается без разборки КПП, но снять ее все же придется.

Снятие коробки передач

Снятие КПП лучше всего выполнять на смотровой яме или на подъемной конструкции, и для этого вам понадобятся такие инструменты: набор гаечных ключей, отвертка, и монтировка. Сам процесс снятия КПП заключается в следующем:

1. Отключите, а лучше снимите аккумулятор.
2. Включите нейтральную передачу, отключите ручной тормоз, поднимите и выведите задний мост.
3. Отвинтите болты крепления кардана и фланца редуктора, и отсоедините кардан.
4. Выкрутите болты и снимите приемную трубу выпускного коллектора.
5. Отсоедините датчик кислорода.
6. Снимите стартер.
7. В салоне машины снимите консоль и ручку рычага коробки передач.
8. Снимите защиту коробки передач.
9. Отвинтите хомут, который соединяет катализатор и приемную трубу.
10. Демонтируйте рабочий цилиндр сцепления.
11. Открутите трос спидометра, снимите пыльник, и провод датчика задней скорости.
12. Снимите карданный вал.
13. Открутите траверс, придерживая КПП.
14. Открутите и вытащите КПП.

Где находится подшипник и как его снять

На автомобилях ВАЗ подшипник находится на вторичном валу за сальником. С демонтированной коробки передач снимите колокол и стопорные кольца, дальше разбирать ее не нужно. Чтобы снять, собственно, подшипник необходимо:

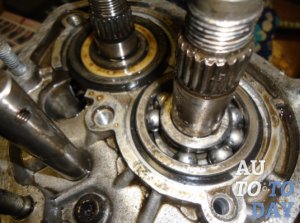

1. При помощи прочной отвертки (усилия потребуются серьезные, потому и отвертка должна быть мощная, чтоб не сломалась) подцепите за кольцевую проточку подшипник.

2. Выдвиньте вперед первичный вал коробки передач, при этом используйте подшипник вала как опору.

3. Медленно стягивайте подшипник с первичного вала, постукивая по нему молотком. Процесс выбивания подшипника может занять от пяти минут до получаса.

Важно! Чтобы подшипник не перекосился, между ударами молотком немного прокручивайте вал.

Правила установки нового подшипника первичного вала

Новый подшипник на первичный вал устанавливается методом запрессовки. Запрессовывается он с помощью легкого молотка. Необходимо наносить им аккуратные и равномерные удары по внутреннему кольцу подшипника, оттягивая при этом первичный вал вперед. После того, как замена подшипника первичного вала успешно завершена, нужно установить на место коробку передач, и делается это в обратной последовательности.

Интересно! У известного автогонщика Кими Райкконена первой машиной была советская «Лада», которую он вместе с отцом нашел уже подготовленной к утилизации.
