Как проверить термостат, не снимая с машины?

Диагностика и ремонт28 ноября 2017

Температура жидкости в системе охлаждения авто колеблется в широких пределах. Для ограничения колебаний на автомобиле используется специальное механическое устройство – термостат. Элемент решает 2 задачи – обеспечивает быстрый выход мотора на рабочий режим и не допускает перегрева силового агрегата. Но рано или поздно деталь выходит из строя в результате износа, что чревато последствиями для двигателя. Чтобы своевременно уловить данный момент, нужно уметь проверить термостат, не снимая с машины. В случае обнаружения характерных признаков поломки его можно демонтировать и провести дополнительные испытания.

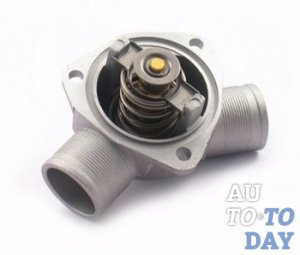

О принципе работы термостата

Деталь представляет собой термочувствительный элемент, открывающий заслонку при нагревании до определенной температуры (от 87 до 93 °С). Исполнительный механизм срабатывает от расширения рабочего тела – специальной жидкости, реагирующей на изменение температуры окружающей среды (в данном случае – антифриза).

Термостат с герметично закрывающейся заслонкой обычно помещен в собственный корпус и является отдельной деталью. Но существуют и бескорпусные изделия, устанавливаемые внутрь предусмотренного канала в двигателе. Алгоритм работы у всех моделей одинаков:

1. После запуска холодного мотора охлаждающая жидкость течет по малому кругу – через водяную рубашку силового агрегата и малый теплообменник печки. Проход к основному радиатору перекрыт заслонкой, благодаря чему прогрев двигателя ускоряется.
2. При достижении установленного порога температуры заслонка начинает открываться, пропуская часть антифриза охлаждаться в главном радиаторе.
3. Когда мотор прогревается до рабочей температуры (свыше 90 °С), проход открывается полностью и весь тосол движется по большому контуру циркуляции.

Первичные признаки неисправности термостата сводятся к двум симптомам: постоянное «кипение» либо невозможность прогреть силовой агрегат, особенно в зимний период.

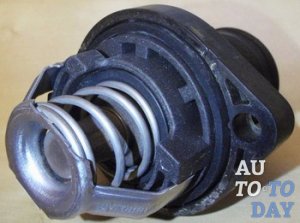

Симптомы и причины неисправности

Существует 3 разновидности поломки термочувствительного элемента:

• проход тосола к основному радиатору не открывается при нагреве;
• заслонка заклинивает в полузакрытом положении;
• то же, в полностью открытом состоянии.

Примечание. Указанные неполадки возникают по двум причинам: естественный износ либо низкое качество охлаждающей жидкости, выделяющей налет на внутренних стенках труб и деталях системы. Аналогичный эффект дает заливка дистиллированной и простой воды.

В первом случае нагретый антифриз не может попасть в основной радиатор и охлаждается только в салонном отопителе. В результате двигатель начинает перегреваться, а жидкость – кипеть в расширительном бачке. Неисправность сопровождается выделением пара из клапана пробки, тихим шипением и критическими показаниями термометра на панели приборов.

Сложнее всего определить неисправность термостата, когда заслонка частично открылась и заклинила в таком положении. Холодный двигатель прогревается вяло, а в рабочем режиме часто включается электрический вентилятор, принудительно охлаждающий радиатор. Неполадка четко определяется в период летней жары, когда половина тосола циркулирует по малому контуру. Электровентилятор практически не выключается, хотя перегрева не наблюдается.

Важно! Идентичные признаки с повышением температуры могут быть вызваны и другой причиной – образованием воздушной пробки в системе охлаждения автомобиля. Поэтому термостат нужно тщательно проверить перед заменой.

В третьем случае мотор нагревается до рабочей температуры только летом, поскольку антифриз постоянно движется по большому кругу и эффективно остужается радиатором. Зимой ездить невозможно – печка абсолютно не греет.

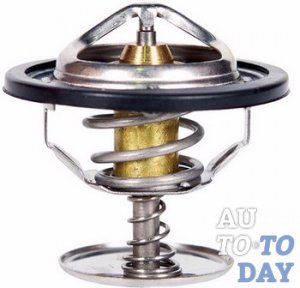

Способы проверки элемента

Самостоятельно проверить работу термостата можно прямо на автомобиле. В подавляющем большинстве случаев такая диагностика дает достоверный результат. Начинать проверку нужно при полностью остывшем моторе: завести его и периодически ощупывать нижнюю часть радиатора и патрубок, отходящий от него снизу обратно к двигателю.

Исправность термостата определяется по следующим признакам:

• на начальном этапе прогрева радиатор и подходящие к нему патрубки полностью холодные;
• при температуре антифриза 40–60 °С начинает прогреваться верхний подающий шланг, нижний остается холодным;
• когда тосол нагревается до 90–95 °С, горячим становится вся площадь теплообменника и нижний патрубок, что свидетельствует об открытии заслонки и движении жидкости по большому контуру.

Диагностику рекомендуется проводить до момента срабатывания датчика и автоматического включения вентилятора.

Отклонения от нормы интерпретируются так:

1. Если сразу теплеет входной и выходной патрубок вместе с радиатором, термостат заклинил в открытом положении. Антифриз изначально идет по большому кругу, отсюда и нагрев.
2. При достижении температуры 90 °С низ теплообменника и отходящий шланг остается холодным – заслонка термоэлемента закрыта наглухо, деталь пришла в негодность.
3. Когда верх радиатора горячий, а низ – слегка теплый, термостат заклинил в полузакрытом состоянии.

В отличие от первых двух пунктов, последний вывод требует обязательного подтверждения. Довольно сложно поставить четкий диагноз, когда охлаждающая жидкость делится на два потока, движущиеся по разным контурам. Неравномерный прогрев ребер теплообменника, включение вентилятора и скачки температуры – признаки косвенные. Аналогично проявляются симптомы воздушной пробки в охлаждающей системе.

Чтобы четко проверить работоспособность термостата, его придется демонтировать с автомобиля. Разборка и диагностика выполняется в следующем порядке:

1. Дайте мотору остыть и слейте антифриз – сначала из блока цилиндров, потом из радиатора. Опорожнять систему удобнее в широкую емкость с невысокими бортами.
2. Ослабьте хомуты крепления патрубков к термостату. Отключите их и вытащите элемент.
3. Осмотрите деталь на предмет приоткрытой заслонки. Если неисправность обнаружена, дальнейшая проверка бессмысленна – нужно покупать и ставить новую запчасть.
4. Нагрейте на кухонной плите кастрюлю с водой. Когда ее температура приблизится к кипению, опустите в емкость термостат и наблюдайте за заслонкой. Она должна открыться без задержек.
5. Извлеките деталь из кастрюли. При остывании термоэлемент должен немедленно закрыть проход.

Напоминание. После опорожнения системы охлаждения сразу отсоедините патрубок подогрева дроссельной заслонки. Когда станете заливать тосол обратно, воздух выйдет через снятый шланг.

Если в процессе проверки выяснилось, что заслонка не срабатывает либо заклинивает, деталь необходимо заменить, поскольку она не подлежит ремонту. Учитывая большое количество подделок на рынке автозапчастей, новый термостат можно предварительно испытать в магазине. Закройте пальцем выходной патрубок и попытайтесь продуть воздух сквозь входной. Герметично закрытая заслонка не даст этого сделать.

Устройте повторную проверку новой запчасти в домашних условиях, погрузив ее в кастрюлю с кипятком. Если термочувствительный механизм не сработает, сдайте некачественную деталь обратно в магазин либо поменяйте на другую.

Как проверить термостат — изучаем все тонкости

Если система охлаждения вашего автомобиля предусматривает наличие в ней охлаждающей жидкости (антифриза), то эта статья именно для Вас, так как речь сейчас пойдет о таком устройстве как термостат.

Сегодня мы не только кратко опишем его конструкцию и процесс работы, но и постараемся разобраться в том, как правильно проверить данный прибор на наличие различных поломок.

«Термостат» или с чем предстоит иметь дело при поломке регулятора температуры антифриза?

Термостатом называют регулятор температуры охлаждающей жидкости, который ускоряет прогревание мотора и обеспечивает ему нужный тепловой режим работы. Главная цель данного прибора состоит в некой блокировке потока антифриза, с целью предотвращения ее попадания в радиатор, когда мотор только завелся и еще не прогрелся (холодный двигатель не пропустит жидкость через себя).

Когда температура в сердце машины достигает 90-95 градусов, термостат открывается (до этого момента он полностью закрыт) и позволяет мотору разогреться быстрее, тем самым уменьшая его износ и количество вредных выхлопных газов.

Работает данный прибор за счет специального термоэлемента заполненного твердым веществом (смесь порошков меди, графита, алюминия и гранулированного воска ), что является элементом конструкции устройства. Для впуска охлаждающей жидкости в двигатель, должен открыться основной клапан, что произойдет лишь когда температура достигнет установленной нормы. Начало движения клапана и температура полного его открытия, у каждой модели автомобиля разная. Обычно эти показатели находятся в пределах

70-95 или 100-105 градусов, что производитель обязательно указывает на корпусе термостата.

Состоит прибор из корпуса (для изготовления используется медь и латунь), находящегося в нем цилиндра, со специальным охлаждающим веществом, трех патрубков для подключения: входной отвечает за впуск жидкости, идущей от радиатора, патрубок перепускного шланга способствует ее перемещению из головки цилиндров в термостат, а третий патрубок направляет охлаждающую жидкость в насос. Обратите внимание! Охлаждающее вещество цилиндра обладает сильнодействующим химическим составом, поэтому, в процессе работы с ним (например,когда будете его заливать) стоит избегать попадания на открытые участки кожи.

Как правило, термостат находится на верхней части двигателя, но его точное местоположение зависит от модели автомобиля и строения ее системы охлаждения. В транспортных средствах, выпускаемых сегодня, он чаще всего устанавливается над главным клапаном мотора, а для лучшей фиксации, данная деталь имеет специальное крепление.

Исправная работа регулятора температуры охлаждающей жидкости обеспечивает двигателю комфортные рабочие условия, но, к сожалению, данное устройство не «бессмертно» и довольно часто в процессе эксплуатации возникают поломки, внешними показателями которых выступает перегревание или плохое прогревание мотора. Хотя, это далеко не все признаки необходимости ремонтного вмешательства. Более детально, все «призывы» термостата о помощи, мы рассмотрим дальше.

Как проверить термостат – возможные поломки

Мы уже начали описывать признаки неисправности термостата, среди которых выделяют недостаточный прогрев или перегрев двигателя. Однако, на этом показатели возникших в этом устройстве проблем, не заканчиваются. Также, в их число входят: неспособность системы отопления поддерживать комфортную температуру в салоне (имеется ввиду холодное время года), повышение расхода топлива и снижение уровня динамических показателей транспортного средства.

При появлении одного или нескольких из вышеназванных критериев, стоит проверить не только термостат, но и всю систему охлаждения, ведь данная деталь — это всего лишь один из ее элементов. Начать лучше всего с проверки уровня охлаждающей жидкости, а затем перейти к диагностике приводного ремня насоса охлаждающей жидкости (силы его натяжения), исправности датчика (сигнальной лампы) и температурного указателя тосола (антифриза).

Чаще всего, проблемы в работе термостата вызваны накоплением приличного количества отложений в системе охлаждения. Так, например, образование накипи на термочувствительном элементе значительно снижает его подвижность, из-за чего он перестает реагировать на температуру охлаждающей жидкости, или на ее состав (когда заливают воду). Также, данный прибор может «заклинить»при открытии клапана, что позволит жидкости циркулировать по большому кругу, а двигатель при этом, долго не сможет прогреться до рабочей температуры (в зимнее время может вообще ее не достигнуть). При исправной системе охлаждения, когда температура окружающей среды составляет 0 градусов, мотор должен полностью прогреваться в течении 5-10 минут. Если же термостат полностью не открылся, температура внутри двигателя не поднимется выше 70 градусов.

Среди самых распространенных причин поломок термостата, выделяют внутреннюю коррозию радиатора, так как частицы накипи, отставая от его стенок, оседают на термоэлементе, делая его малоподвижным и нечувствительным к температуре системной жидкости. Также, на пользу устройству, не идет использование низкокачественного антифриза и несвоевременная его замена.

В принципе, терморегулятор (так иногда называют термостат) — недорогая запчасть, но его неисправность может вызвать сбой в работе других деталей или целых систем и тогда придется выложить значительно большую денежную сумму. В первую очередь, это касается двигателя, на который отрицательно влияют любые температурные изменения, даже если он не прекращает сразу свою работоспособность, все равно это будет иметь последствия: при перегревании мотор сильно изнашивается, а недостаточное прогревание ведет к лишнему расходу топлива и сокращению общего ресурса. Также, в случае выкипания охлаждающей жидкости, силовой агрегат может заклинить.

Как проверить, работает ли термостат и его клапан?

Проверить общую работоспособность терморегулятора можно двумя способами: первый из них предусматривает диагностику на месте, тоесть не снимая устройство с автомобиля, а второй требует его демонтажа.

В первом случае необходимо запустить двигатель и прогреть его до штатной (установленной заводом-производителем) температуры. Спустя 2 минуты после запуска, когда стрелка температурного датчика охлаждающей жидкости только начинает смещаться от края шкалы, надо проверить нагрелись ли патрубки, идущие к радиатору. В этих условиях, нагреваться должен только верхний, нижний, при отсутствии проблем, остается холодным. Также, слегка теплым становится патрубок соединяющий термостат и печку салона.

С увеличением уровня прогревания мотора, верхний патрубок тоже должен повышать температуру и становится более горячим, в отличии от нижнего, который остается холодным. Когда температура достигнет уровня срабатывания прибора (указывается на корпусе или в техпаспорте), ситуация изменится и уже нижний патрубок радиатора станет постепенно нагреваться. Данное явление указывает на срабатывание клапана термостата и если в жаркую погоду вслед за ним включается и вентилятор, то такой процесс работы термостата можно считать нормальным и не имеющим отклонений. Если же в процессе нагревания мотора, теплыми становятся сразу два патрубка радиатора, то это может указывать только на то, что клапан в силу разных причин, постоянно остается открытым, запуская тем самым циркуляцию охлаждающей жидкости по большому кругу охладительной системы.

Возможен, также, другой вариант, когда и двигатель уже вроде прогрелся, и электрический вентилятор включился, а нижний патрубок радиатора все равно остается холодным. В этом случае, причина заключается в том, что клапан терморегулятора постоянно закрыт и не открывается при нагревании жидкости, тем самым запуская ее по малому кругу системы. Оба варианта отклоняются от нормального функционирования термостата и свидетельствуют о его неисправности. Однако, если с постоянно открытым клапаном, Вы еще сможете спокойно добраться до ближайшего СТО или автомагазина, то с закрытым — у Вас точно ничего подобного совершить не получится.

В случае «заклинивая» термостата появляется серьезный риск перегрева двигателя (бывает он даже «вскипает») и дальнейшее движение категорически не рекомендуется. Помочь в решении подобной проблемы, может легкое постукивание по корпусу терморегулятора, но если положительный результат отсутствует, то клапан всегда можно удалить или отогнуть отверткой. На долго такого ремонта, конечно, не хватит, но «позвать на помощь», Вы можете успеть.

Второй метод диагностики терморегулятора («народный») , требует его демонтажа. После чего, деталь опускают в емкость с водой, только так, что бы она не касалась ее стенок, и ставят на газовую плиту. Затем, следует включить плиту и следить за работой прибора, клапан которого, по мере нагревания воды, должен постепенно открываться. Максимального открытия клапан достигает непосредственно перед закипанием воды, когда температура будет в пределах 85-90 градусов. После этого, устройство вытягивают и следят за тем, как происходит закрытие его клапана. В процессе остывания, исправный прибор полностью закрывается и вновь обретает первоначальный вид. Если же Вы заметили какие-то отличия от описанного сценария — значит с прибором правда не все в порядке и требуется его замена.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как проверить работу термостата?

Перед проверкой работоспособности термостата Вам необходимо найти его расположение — если Вы читали соответствующую статью об этом, то, полагаем, Вы уже нашли термостат под капотом Вашего автомобиля. Проверка термостата, в свою очередь, не менее проста, нежели его поиск, и существует два основных способа такой проверки.

Основная и единственная цель работы термостата заключается в переключении циркуляции охлаждающей жидкости по малому и большому кругу такой циркуляции соответственно. Это необходимо для того, чтобы обеспечить быстрый прогрев двигателя после его запуска (антифриз циркулирует по малому кругу, прогреваясь быстрее), и на момент полного прогрева антифриза (85-90 градусов по Цельсию) термостат открывает специальный клапан, и охлаждающая жидкость вследствие этого начинает циркулировать по большому кругу, что позволяет эффективнее её охлаждать. Как мы поняли, термостат находится на пути следования антифриза.

Неисправность термостата проявляется в одном из двух поведений: клапан термостата всегда открыт и не закрывается — охлаждающая жидкость сразу начинает циркулировать по большому кругу, вследствие чего двигатель прогревается очень долго; клапан термостата, напротив, не открывается, из-за чего антифриз всегда циркулирует по малому кругу, и двигатель быстро перегревается.

Итак, как проверить работу термостата самостоятельно в домашних условиях? Для этого существует два основных способа, и давайте рассмотрим их оба.

Способ №1: проверить термостат, не снимая его

Мы знаем (видим), что корпус термостата соединён непосредственно с верхним шлангом радиатора. Для проверки термостата, не снимая его, нам нужно запустить двигатель в его холодном состоянии — спустя по меньшей мере несколько часов после последнего его запуска. Итак, откройте капот и заведите двигатель.

Положите руку на радиатор или верхний шланг, выходящий из радиатора. Если у Вас есть пирометр (лазерный термометр), то лучше вместо проверки на ощупь использовать его. Будьте осторожны — при заведённом двигателе под капотом очень много частей движутся. Позаботьтесь о том, чтобы на Вашей верхней одежде не было свисающих шнурков/верёвок или галстука (на всякий случай упомянем и о нём!). Кроме того, имейте в виду, что вентилятор радиатора может начать работать в любой момент, поэтому держите и от него руки подальше.

Если термостат работает должным образом, шланг радиатора будет оставаться холодным в течение нескольких минут прогрева двигателя, а затем быстро согреется, когда температура достигнет рабочего диапазона (указатель температуры на панели приборов достигнет 80-90 градусов или пропадёт индикатор (обычно синего цвета) непрогретого двигателя).

Если же шланг радиатора согревается постепенно с самого начала, термостат заклинило в открытом положении, и необходима его замена. Если шланг совсем не нагревается, когда температура на указателе достигает достаточно значения, а двигатель вскоре и вовсе перегревается, то это значит, что термостат заклинило в закрытом положении.

Способ №2: проверка термостата в кипящей кастрюле на плите

Для данного метода проверки Вам придётся снять термостат из машины.

Поместите термостат в кастрюлю с водой так, чтобы он не касался ни стенок, ни дна кастрюли — например, придерживая его чем-либо на весу в воде, и нагрейте кастрюлю. Погрузите кулинарный термометр в воду и измеряйте температуру, при которой термостат начинает открываться. Она должна быть в пределах той нормы, которая указана на самом термостате (корпусе термостата) с погрешностью в три-четыре градуса. Продолжайте нагревание, чтобы проверить, что клапан термостата полностью открывается. Помните, ни термостат, ни термометр не должны касаться дна и стенок кастрюли.

Если термостат не открывается, когда вода достигла необходимой рабочей температуры, или не закрывается, когда Вы вытащите его из кастрюли, и он начнёт охлаждаться, то это значит, что он не рабочий, и необходима его замена.

симптомы поломки, причины и способы устранения

Очень часто владельцы современных автомобилей сталкиваются с перегревом двигателя внутреннего сгорания. Трудности в работе двигателя создаёт нерабочий термостат. Из-за его неисправности из-под капота автомобиля струится густой пар. Дальнейшее путешествие становится невозможным, автомобиль и вовсе может сломаться. Существуют признаки неисправности термостата.

Неисправность термостата приводит к перегреву двигателя

Особенности конструкции

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля. Конструкция состоит из таких элементов:

• корпус;
• входной патрубок. Подключается непосредственно к системе охлаждения;
• восковой шарик;
• основной клапан. Отвечает за перекрывание процесса основной циркуляции;
• поршень;

Термостат регулирует температуру охлаждающей жидкости в двигателе

• перепускной клапан. В случае необходимости перекрывает малый круг охлаждения;
• специальная пружина для удержания переносного клапана;
• выходной патрубок. Подключается к насосу, качающему охлаждённую жидкость;
• пружина, удерживающая перепускной клапан;
• дополнительный входной патрубок. Элемент подключён к радиатору.

Температура открытия термостата зависит от особенностей модели автомобиля, а также от возможностей устройства.

Ознакомиться с принципом работы термостата вам поможет данное видео:

Виды современных термостатов

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

1. Устройство с электронным управлением. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.
2. Одноклапанный. Надёжный и прочный агрегат. Преобладающее количество автомобилей оснащено одноклапанным термостатом.

   Существует несколько основных видов автомобильных термостатов

3. Двухклапанный. В одном термостате находится два клапана: основной и второстепенный. Основной используется для циркуляции антифриза по большому кругу. Второй, так называемый перепускной клапан, выполняет аналогичные действия, только по кругу меньшего размера. Двухклапанные термостаты востребованы на территории СНГ.
4. Двухступенчатый. В конструкции предусмотрено также два клапана: большой и малый. Рекомендуют устанавливать в системе с высоким давлением охлаждающей жидкости.

Признаки и причины поломки

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости. При этом неважно, в каком положении находится клапан. Признаками неисправного термостата также считают:

1. Нижний патрубок становится тёплым за несколько минут работы агрегата. Устройство постоянно пребывает в открытом состоянии.
2. Двигатель автомобиля быстро перегревается. При перегреве двигателя автомобиля патрубки конструкции (нижний и верхний) одинаковой температуры.

   О неисправности термостата говорит перегрев двигателя и несколько других показателей

3. Во время работы устройства стрелка двигателя резко падает и показывает температуру меньше обычной. Когда двигатель прекращает свою работу, показания стрелки увеличиваются.
4. Длительное пребывание в закрытом положении. В этом случае конструкцию буквально заклинивает. Температура на панели прибора показывает, что тот закипает. После продолжительной работы мотора нижний патрубок остаётся холодным.

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Способы определения неисправности устройства

Выявить погрешности в работе термостата и устранить более серьёзные последствия его неисправности можно несколькими способами. Например, включить двигатель на пару минут. Если за это время шланг, соединяющий термостат и радиатор, успеет нагреться, значит, в клапане устройства имеются неполадки. Шланг исправной конструкции при коротком нагревании двигателя остаётся холодным.

Существует несколько способов выявить неисправность термостата, однако лучше всего обратиться за помощью к автослесарю

Существует и другой метод выявить неполадки. Конструкцию вместе с термометром опускают в специальный стеклянный сосуд с холодной водой. В процессе нагревания воды выяснится, исправен агрегат или нет. Иногда для подобных целей используют диагностический сканер.

Для выявления серьёзных поломок рекомендуют обратиться за помощью к специалистам. Они помогут своевременно и качественно устранить имеющуюся проблему.

Ремонт и замена агрегата

Зная, почему не работает термостат и какие признаки свидетельствуют о его повреждении, можно приступать к ремонту. Если поломка серьёзная, устройство заменяют на новое. Новая деталь должна полностью соответствовать вышедшей из строя конструкции. Замену лучше производить тогда, когда двигатель полностью остынет. В этом деле не обойтись без специальных ключей, герметика и крестообразной отвёртки.

Понадобится 3-литровая ёмкость. В неё будет сливаться охлаждённая жидкость. Работы по установке нового термостата происходят в два этапа: снятия испорченной конструкции и монтаж исправного устройства. Весь процесс займёт не менее 2 часов.

Извлечение старой детали включает в себя следующие шаги:

1. Сливание охлаждённой жидкости в приготовленную ёмкость.
2. Демонтаж воздушного фильтра.
3. От внутренней части моторного отсека откручивают гайку и 2 болта. После отсоединения эти маленькие детали лучше положить на видное место. Так они не потеряются.
4. Разъем снимается с корпуса клапана рециркуляции, вместе с трубками извлекают сам клапан.
5. Снимается разъём с датчика по расходу воздуха. Отключается подводящий воздушный шар.
6. Затем извлекают фильтр.
7. С помощью имеющихся ключей откручивают гайки с нижней и верхней части термостата. Конструкцию аккуратно вытаскивают из гнезда.

Установка нового устройства подразумевает выполнение всех действий в обратном порядке. Заменить конструкцию можно самостоятельно. Своевременное выявление неисправностей и ремонт термостата улучшают качество эксплуатации автомобиля.

Как проверить термостат на неисправности

Двигатель является важнейшим агрегатом автомобиля и как у любого сложного механизма у него есть понятие рабочая температура. Именно достигнув её ДВС способен работать в оптимальном режиме с минимальной степенью износа деталей. Однако следует понимать, что перегрев двигателя не несёт в себе никакой пользы и также способен вызвать разного рода поломки. Именно для поддержания оптимального температурного режима каждый двигатель снабжён маленькой, но незаменимой деталью, термостатом.

На фото — термостат

Принцип работы термостата

По большому счёту термостат можно сравнить с автоматическим регулятором температуры двигателя, который позволяет сэкономить время прогрева силового агрегата и затрачиваемое при этом топливо. В каждом моторе есть два контура охлаждения: малый и большой. Деталь препятствует прониканию антифриза в большой круг, пока ДВС не достигнет нормального температурного режима для дальнейшей эксплуатации. Как правило, оптимальный температурный режим современных агрегатов равен приблизительно 80 – 90°С. По достижению этой отметки термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу.

принцип работы термостата

Если по каким-либо причинам двигатель охлаждается, термостат вновь перекрывает доступ жидкости, пока температура не возрастёт до оптимального значения.

Термостат представляет собой клапан, открывающийся при достижении определённой температуры. Его устройство довольно простое и ни как не связано с электроникой.

Устройство

Внутри детали находится специальный воск, который под воздействием высокой температуры начинает расширяться и сдавливает каучуковую мембрану. Та, в свою очередь, смещает металлический шток открывающий клапан. В случае охлаждения термостат вновь перекрывает циркуляцию антифриза по большому кругу при помощи возвратной пружины.

Определение неисправности

Проблемы с функционированием термостата возникают крайне редко, а его срок службы на современных автомобилях составляет более десяти лет. Однако, несмотря на простоту устройства детали, она всё же может дать сбой в работе. При этом не стоит медлить с заменой клапана, поскольку перегрев двигателя может стать причиной серьёзных и весьма затратных поломок.

Если термостат всё же начал работать с погрешностями, то наиболее часто это связано со следующими причинами:

• Закрытие клапана осуществляется неплотно. В связи с этим охлаждающая жидкость начинает циркулировать по обоим кругам охлаждения, что значительно увеличивает время прогрева силового агрегата до рабочей температуры. Этот случай нельзя считать критическим, поскольку пагубного воздействия на двигатель нет, но количество затрачиваемого топлива для прогрева увеличивается в разы.

• Клин термостата в закрытом состоянии. В таком случае циркуляция антифриза происходит только по малому кругу. При этом ДВС не получает достаточного охлаждения и перегревается. Нередко из-за этого нарушается геометрия головки блока цилиндров, которая не подлежит восстановлению, а только требует замены.

Выявить неисправность довольно просто: если время прогрева двигателя заметно увеличилось либо индикатор температуры двигателя постоянно находится в пиковой отметке, необходимо уделить внимание системе охлаждения. Стоит понимать, что нестабильная работа охлаждения агрегата необязательно связана именно с термостатом. Поэтому следует разобраться, в чём именно заключается проблема, прежде чем покупать новую деталь, даже несмотря на то, что новый термостат стоит недорого.

Определить исправность клапана можно двумя способами: несъёмным и при термическом воздействии в отдельной ёмкости.

Не прибегая к демонтажу термостата с точностью установить, что проблема заключается именно в нём получается редко, но при первых симптомах можно воспользоваться и таким методом. Для этого следует открыть капот автомобиля и запустить двигатель, а после пощупать патрубки радиатора.

Если они стали тёплыми практически сразу после запуска, ещё до отклонения стрелки индикатора, то это свидетельствует о неплотности закрытия клапана. Кроме того, возможно заклинивание термостата в открытом положении. Это случается редко, но исключать возможность нельзя. В том случае, когда клапан не открывается при перегреве каналы радиатора останутся холодными даже после достижения критической температуры.

С уверенностью в неисправности детали можно удостовериться подвергнув её нагреву вне мотора транспортного средства. Для этого термостат погружается в металлическую ёмкость с водой. Вполне пригодна обычна кухонная кастрюля.

Проверка в домашних условиях

Поставив её на огонь, и дождавшись закипания воды следует наблюдать за поведением клапана. Исправный термостат при нагреве свыше 90°С обязательно должен сработать – шток сместится, и деталь увеличиться в размере.

Причины поломки

Наиболее часто признаки поломки клапана вызываются нарушением его целостности. Использование низкокачественных охлаждающих жидкостей или несвоевременная их замена способна вызвать коррозию как магистралей круга системы охлаждения, так и самого термостата. Ржавчина начинает препятствовать свободному хождению штока, отчего функциональность детали нарушается.

Ржавчина на термостате

Кроме того, причиной выхода из строя могут стать длительные прогревы силового агрегата. Некоторые автомобилисты предпочитают прогонять двигатель на холостых оборотах около десяти минут. В этом нет никакой реальной пользы, а скорее даже наоборот. Опытные автомобилисты рекомендуют начинать движение без прогрева на оборотах менее двух тысяч, а после того как температура стала выше 70°С продолжать езду уже с более высокими показателями тахометра.

Замена клапана

Вышедший из строя термостат не подлежит ремонту, а требует обязательной замены. Сделать это можно и самостоятельно не прибегая к помощи автосервиса.

Первым делом необходимо слить часть охлаждающей жидкости, антифриз или тосол, в отдельную чистую ёмкость. Это можно сделать с помощью специального краника на радиаторе либо отсоединив нижний шланг. При нормальном верхнем расположении клапана нужды в полном сливании жидкости нет, главное чтобы её уровень был ниже самой детали.

После того как жидкость была слита можно приступать к демонтажу вышедшего из строя термостата. Для этого аккуратно отсоединяется верхний шланг из корпуса клапана.

Снимаем патрубок, подставив бутылку для слива жидкости. На примере Nissan Almera N16

Открытое отверстие шланга рекомендуется заткнуть любым подручным предметом во избежание попадания в него грязи. Далее, откручиваются гайки или болты фиксирующие корпус. Возможно после этого его не удастся легко снять, из-за того, что он прикипел. В таком случае не следует ковырять стыки отвёрткой, а лучше просто постучать по корпусу деревянным бруском.

Снимаем крышку

Когда корпус был снят старый термостат можно вынуть без каких-либо усилий. Его отверстие, так же как и отверстие шланга, стоит закрыть, чтобы в систему охлаждения не проникло никаких загрязнений. Перед установкой нового клапана важно удалить с корпуса все следы старой прокладки с помощью шпателя. После этого можно установить термостат. В некоторых моделях есть разница в расположении детали. Наиболее часто производитель ставит стрелку, которая должна быть направлена к радиатору.

Вынуть и заменить термостат. Фото — Drive2.ru

Перед фиксацией корпуса контур рекомендуется смазать герметиком. Гайки или болты корпуса необходимо затягивать попеременно во избежание перекосов, также стоит помнить о том, что их перетягивание нежелательно. Далее, стоит вновь подключить шланг к корпусу и затянуть его хомутом. При использовании винтовых хомутов лучше использовать новый, а не тот, что стоял перед заменой. На последнем этапе в систему заливается охлаждающая жидкость. Можно использовать и ту, которая была ранее слита.

После проделанной работы важно проверить, чтобы не было утечки в местах стыковки. Для этого стоит запустить двигатель в холостом режиме и пронаблюдать за его работой несколько минут.

Как проверить термостат – срочная и подробная диагностика

Замечательно, что вы нашли именно эту страничку, где мы раскроем все нюансы процесса, как проверить термостат на машине. В Интернете много различных статей, но они чаще не полные, либо информация сильно запутанная. Наша задача: распутать этот клубок и помочь вам своими руками исследовать такой важный предмет в вашем авто, как термостат.

Как проверить исправность термостата – с чем предстоит иметь дело?

Наверняка, вы знаете, в чем суть устройства термостата, раз решились в одиночку его проверять. Но мы все же внесем коррективы, чтобы понимать, что говорим об одних и тех же вещах. Этот температурный датчик находится в цикле охлаждения двигателя и регулирует направление охлаждающей жидкости (тосола) по этой системе. Как только вы запускаете двигатель, он находится в закрытом положении, не давая тосолу попасть в радиатор, где она будет остывать. Она в это время движется по малому кругу системы и охлаждает нагревающийся двигатель.

Как только жидкость нагревается до 90 °C, значит, двигатель уже разогнался до нужного режима и дальше начнет перегреваться, если не дать тосолу отводить куда-нибудь этот жар. Вот тут и реагирует термостат, который чувствует «накал страстей». Он открывает клапан в большой контур охлаждения, по которому тосол пробегает более длинный путь, проходящий через радиатор, где под действием воздуха происходит остывание, и он может возвратиться к двигателю за очередной порцией тепла.

Как проверить термостат – возможные поломки

Но в один прекрасный день такая стройная система перестает исправно работать, в этом случае возникает вопрос, как проверить исправность термостата. Разберемся, в чем вообще может заключаться проблема, ведь для разработки метода важно поставить цели. Первое, что может случиться, это заклинивание клапана в закрытом состоянии. Тогда сам датчик вроде бы сработает, попробует открыть заслонку, а ничего не получится, и тосол будет продолжать двигаться по малому кругу, нагнетая тепло. Тогда двигатель автомобиля не замедлит показать вам индикатор перегрева на приборной панели.

Может быть и совсем противоположная ситуация, когда клапан закрыт неплотно с самого начала, тогда жидкость сразу устремляется по большому кругу. Чем же это чревато? Если она будет сразу охлаждаться в радиаторе, то просто не сможет достигнуть температуры в 90 градусов, потому что двигатель до этой температуры не нагреется. Поэтому работа термостата чувствоваться не будет вовсе, а постоянно охлажденный двигатель – не самый лучший товарищ водителю. Так что разберемся чуть ниже, как проверить работоспособность термостата.

Недостаточно разогретый двигатель потребляет намного больше топлива, да и сгорает оно хуже, загрязняя атмосферу.

Как проверить, работает ли термостат и его клапан?

Для экстренного анализа мы сначала расскажем, как проверить термостат, не снимая его с вашего мотора. Это, конечно, не даст вам ответа по стабильности и точности именно температурного датчика, действительно ли он реагирует на 90 градусов Цельсия. Но так вы проверите его работоспособность в принципе, а именно режим того клапана, о котором говорилось выше, закрыт он или открыт, и реагирует ли на теплоту двигателя. Для этого нам потребуется найти его расположение и потрогать патрубки, отходящие от него.

Включаем двигатель и ждем 2 минуты, после этого трогаем шланг, который тянется от термостата к радиатору. Этого времени еще не хватит, чтобы клапан сработал, поэтому шланг должен быть холодный. Это как раз будет говорить о том, что заслонка действительно закрыта в начале работы и ждет заветной отметки на датчике. В противном случае знайте, что неполадки в клапане точно есть. А вот когда пройдет чуть больше времени, этот же шланг должен стать ощутимо горячим, ведь теперь клапан, по идее, открылся и пустил в радиатор жидкость почти 100-градусной температуры. Если этого не произошло, то неполадки опять в том же месте, клапан заклинило.

Как проверить работоспособность термостата в температурном режиме?

Сам факт работы клапана мы установили, если же он в порядке, но все равно с зимним накалом или летним перегревом двигателя что-то вас настораживает, нужно разобраться, как проверить, работает ли термостат в правильном температурном диапазоне. Для этого его необходимо снять, делать это следует на холодном двигателе, причем охлаждающая жидкость тоже должна остыть полностью. Ослабляются хомуты: сначала от шлангов радиатора, потом – от шлангов помпы и выпускного патрубка, теперь термостат можно снять.

Отправляемся на кухню. Да, это не опечатка! Берем кастрюлю, набираем холодную воду, фиксируем в воде градусник, опускаем туда термостат, его клапан должен быть закрыт. Важно подвесить его так, чтобы он не дотрагивался до стенок или дна. Ставим на плиту все это сооружение и начинаем подогревать. По мере приближения отметки в 90 градусов клапан начнет открываться, если все произошло, как полагается, достаем термостат из воды и ждем, пока он остынет. Клапан должен потихоньку закрыться, когда температура будет снижаться до комнатной. Когда такой сценарий не произошел, требуется замена термостата. А если это устройство все выполнило верно, то дело не в нем, а перегрев двигателя обусловлен чем-то другим, это может быть недостаток охлаждающей жидкости или неполадки с ремнем привода.
