Как натянуть ремень генератора на ВАЗ 2110-2112

Бывают случаи, когда при попадании автомобиля в лужу, или же просто при повышенной влажности, начинает свистеть ремень генератора. Зачастую причина кроется именно в недостаточной его натяжке. Разумеется, чтобы исправить данную проблему, необходимо просто подтянуть ремень до нужного уровня.

Инструмент, который понадобится для решения данной проблемы:

головка на 10 и 13 мм;
трещоточная рукоятка.

Итак, в зависимости от модели ВАЗ 2110-2112 и установленных двигателей, конструкция натяжителя ремня генератора может незначительно отличаться. Но по сути, особой разницы нет и все делается по аналогии.

Итак, открываем капот автомобиля и смотрим в сторону, где находится генератор.
Ослабляем верхнюю гайку крепления генератора и при помощи регулировочного болта производим натяжку.

Обратите внимание на тот факт, что при необходимости натянуть ремень, болт нужно закручивать на штоке по часовой стрелке.

Если же наоборот — вы решили ослабить натяжение, то откручиваем регулировочный болт против часовой стрелки.

Видео инструкция по натяжению или ослаблению ремня генератора на ВАЗ 2110-2112

Чтобы показать все наглядно и прояснить картину, я решил записать небольшой видеоролик, который содержит инструкцию в доступном виде:

Сначала сделайте несколько витков и попробуйте натяжку ремня, возможно это уже будет достаточно, чтобы он не свистел. А проверить это довольно просто. Заведите автомобиль с максимально включенными световыми и другими электрическими приборами (дальний свет, обогрев заднего стекла, печка и .т.д.) Если в это время свиста не будет слышно, значит ремень натянуть нормально.

Но и про перетяжку не стоит забывать, и допускать этого нельзя. Если вы услышали, что вдруг стал появляться странный гул со стороны генератора, скорее всего из-за перетянутого ремня гудит подшипник, то нужно срочно немного ослабить натяжение, пока звук не пропадет.

как натянуть, какая натяжка должна быть и как проверить

Как натягивать ремень генератора

Многих автовладельцев интересует вопрос — как натянуть ремень генератора? Ведь от этого зависит уровень заряда аккумулятора и напряжение в электросети автомобиля. Также от того, как натянут ремень генератора зависит и состояние самого ремня, а также состояние подшипников коленвала и вала генератора. Далее разберем подробно, как правильно натянуть ремень генератора с конкретным примером.

Важность уровня натяжки и его проверка

Рассмотрим, к каким неприятным последствиям приведет неверный уровень натяжки. Если он ослаблен, то велика вероятность возникновения проскальзывания. То есть, привод генератора не будет работать на номинальных оборотах, что в свою очередь приведет к тому, что уровень вырабатываемого им напряжения будет ниже нормы. Как следствие — недостаточный уровень зарядки аккумулятора, недостаточное количество электричества для питания систем автомобиля, работа электросистемы с повышенной нагрузкой. Кроме этого, при проскальзывании температура самого ремня значительно повышается, то есть, он перегревается, из-за чего утрачивает свой ресурс и может преждевременно выйти из строя.

Если ремень натянут сильно, это тоже может привести к чрезмерному износу самого ремня. А в худшем случае даже к его обрыву. Также чрезмерное натяжение пагубно сказывается на подшипниках коленчатого вала и вала генератора, ведь им приходится работать в условиях повышенной механической нагрузки. Это приводит к их чрезмерному износу и приближает срок их выхода из строя.

Проверка натяжения

Процесс проверки натяжения

Теперь рассмотрим вопрос о проверке натяжения. Сразу стоит оговориться, что значения усилий уникальны, и зависят не только от марки и модели машины, но и от используемых генераторов и ремней. Поэтому ищите соответствующую информацию в мануалах к вашему автомобилю или в инструкции по эксплуатации генератора или ремня. Также на это будет влиять наличие дополнительного оборудования, установленного в автомобиле — гидроусилителя руля и кондиционера. В общих же чертах можно сказать, что если надавить на ремень на самом продолжительном участке между шкивами с силой около 10 кг, то он должен отклониться приблизительно на 1 см (например, для автомобиля ВАЗ 2115 при прикладывании усилия в 10 кг пределы отклонения ремня составляют 10…15 мм для генераторов 37.3701 и 6…10 мм для генераторов типа 9402.3701).

Часто, если ремень генератора натянут слабо, он начинает издавать свистящие звуки, а водитель видит неисправности в работе электрооборудования машины. В некоторых случаях о проблемах вам подскажет лампочка разряда аккумулятора. В такой ситуации рекомендуем проверить уровень натяжения ремня генератора и увеличить его.

Если при проверке вы обнаружили, что у вас слабо или сильно натянут ремень генератора, необходимо выполнить регулировку натяжения. Это можно выполнить двумя способами в зависимости от того, какая у вас машина — при помощи регулировочной планки или с помощью регулировочного болта. Рассмотрим их по порядку.

Натяжение с помощью регулировочной планки

Крепление генератора с помощью планки

Этот метод используется для более старых автомобилей (например, “классических” ВАЗов). Он основан на том факте, что генератор крепится к двигателю с помощью специальной дугообразной планки, а также болта с гайкой. Ослабляя крепление можно перемещать планку с генератором относительно двигателя на необходимое расстояние, тем самым регулируя уровень натяжения.

Действия выполняются по следующему алгоритму:

откручиваем крепежную гайку на дугообразной планке;
при помощи монтировки регулируем положение (отодвигаем) генератора относительно двигателя;
затягиваем гайку, фиксируя новое положение генератора.

Процедура несложная, ее можно повторить в случае, если вам с первого раза не удалось добиться необходимого уровня натяжения.

Натяжение при помощи регулировочного болта

Регулировка болтом на ВАЗ-2110

Этот метод является более прогрессивным и используется в большинстве современных машин. Он основан на использовании специального регулировочного болта, прокручивая который можно регулировать положение генератора относительно двигателя. Алгоритм действий в данном случае будет таким:

ослабляем крепление генератора, его верхнее и нижнее крепление;
с помощью регулировочного болта меняем положение генератора;
фиксируем и затягиваем крепление генератора.

Уровень натяжения ремня в данном случае можно проводить в процессе регулировки.

Регулировка натяжения с помощью ролика

Регулировочные ролик и ключ к нему

В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики. Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.

Как натянуть ремень генератора на “Приоре”

Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.

Процесс регулировки напряжения

Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец. Важно лишь правильно выбрать усилие.

После того как вы выполнили натяжение, необходимо выполнить проверку. Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.

Автопроизводитель рекомендует выполнять подтяжку ремня через каждые 15 тысяч километров пробега, а его замену — через каждые 60 тысяч. Также не забывайте периодически проверять натяжение, так как ремень имеет свойство растягиваться.

Натяжение ремня генератора на “Приоре”

Еще один метод натяжки ремня генератора на “Приоре”

Подробную информацию о процессе замены ремня генератора на машине «Лада Приора» вы найдете в соответствующем материале.

Как натянуть ремень генератора “Форд Фокус”

На разных модификациях автомобилей “Форд Фокус” используется одна из двух систем регулировки натяжения ремня — с помощью автоматического или с помощью механического ролика. В первом случае эксплуатация для владельца гораздо проще, поскольку натяжение ремня выполняется с помощью встроенных пружин. Поэтому водителю необходимо проводить лишь периодическую замену ремня (самостоятельно или на СТО).

В случае механического ролика натяжение необходимо выполнять вручную, используя слесарные инструменты — монтировку и гаечные ключи. Конструкция роликового механизма также может отличаться. Однако суть процедуры сводится к тому, что необходимо немного ослабить крепление ролика, выполнить натяжку и вновь его зафиксировать. Также в некоторых модификациях “Форд Фокус” (например, “Форд Фокус 3”) регулировки натяжения нет. То есть, в случае проскальзывания ремня необходимо производить его замену.

Обратите внимание! Покупайте оригинальные ремни, так как зачастую неоригинальные имеют немного больший размер, из-за чего после установки он будет свистеть и греться.

Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья.

Напоследок

Вне зависимости от того, каким методом вы пользовались для регулировки положения генератора, после проведения процедуры нужно 2-3 раза с помощью ключа провернуть коленчатый вал, после чего убедиться, не изменился ли уровень натяжки навесного ремня. Также советуем проехать небольшое расстояние (1…2 км), после чего

выполнить проверку еще раз.

Если вы не нашли информацию об уровне натяжения ремня генератора или не можете самостоятельно выполнить эту процедуру, обратитесь за помощью на СТО. В случае, если регулировочные механизмы установлены в крайнее положение, а натяжение ремня недостаточное, это говорит о том, что необходимо провести его замену. Как правило, пробег автомобиля между заменой ремня составляет 50…80 тысяч километров в зависимости от модели и марки машины.

Спрашивайте в комментариях. Ответим обязательно!

Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении он может бить по кожуху или перескакивать через зубья, что может повлечь нарушение фаз газораспределения.

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

Ремень ГРМ практически сполз. Обратите внимание на зазор от ремня к двигателю, он неравномерный

При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву. Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже.

Правильное натяжение (порядок и процесс)

Перед тем как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в том положении, когда все силы действующие на него, будут уравновешены.

Теперь приступаем к натяжению.

Снимаем защитный кожух ремня.
Кожух снят. Проводим осмотр ремня
Вращаем коленчатый вал в сторону движения часовой стрелки. Засечка на маховике встает против промежуточного значения на шкале. Метка шкива распределительного вала совпадает с делением на маховике.
Совмещаем по меткам как на рисунке
Вращением коленчатого вала в обратную от хода стрелки часов сторону, передвигаем метку на шкиве распредвала ниже, чем метка маховика на два зубца.
Тут тоже совмещаем
Ремень натянут правильно, когда применив усилие от 1,5 до 2,0 кгс в середине между шкивов распределительного и коленчатого валов, ремень может быть прокручен на 90˚.
Когда степень натяжения меньше требуемой, необходимо вращать коленвал по направлению стрелки часов, пока не совпадут метки распредвала и маховика. Теперь необходимо отпустить гайку фиксирующую ролик натяжения, довернуть коленчатый вал на
10 – 15˚ и зажать гайку крепящую ось.
Делаем два оборота коленчатого вала в сторону движения стрелки часов, пока не совпадут метки на распределительном валу и маховике, после этого необходимо повернуть в обратную сторону, до тех пор пока метка на шкиве распределительного вала сместится ниже метки маховика на два зубца. Повторно определяем степень натяжения ремня ГРМ. Подробнее о выставление меток см. «Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114«.
В том случае, когда натяжение не соответствует нормальному, необходимо снова выполнить все шаги натяжения.
При нормальной степени натяжения ремня необходимо затянуть гайку натяжного ролика приложив усилие 4 кгс*м. Затем устанавливаем защитный кожух ремня. Избыточное натяжение нежелательно, т.к. может повлечь повышенную нагрузку на подшипники помпы и натяжного ролика и их преждевременный выход из строя.

Видео замены и натяжки ремня ГРМ на ВАЗ-2114

Выводы

Не верное натяжение ремня ГРМ приведёт к его ускоренному износу.
Ускоренный износ ремня ГРМ из-за не верной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ клапана не гнёт, но всё-же, существует риск встать ночью в тёмном поле в нашей большой стране. Повезёт, если ремень оборвётся у дома или на работе, а не в дальней поездке. Чтобы этого не произошло, необходимо правильно выставить ремень ГРМ, как мы писали выше!

Ремень генератора ВАЗ 2110 (16 и 8 клапанов): размеры, натяжка и замена ремня своими руками

Содержание:

Почему возникает свист
Размеры
Выполнение натяжение
Замена
Совет автомобилистов

Не редко на автомобиле ВАЗ 2110 возникает свист в клиноременном соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре подтяжки, а также расскажем, как он меняется.

Почему возникает свист

Есть несколько причин, из-за которых происходит характерный звук, похожий на свист.

Слабое натяжение. Элемент проскальзывает, причем наиболее активно это происходит в темное время суток. Объясняется повышенная интенсивность свиста ночью тем, что генератор дополнительно работает для освещения.
Постепенно компонент разрушается. Ремень может пересохнуть, из-за чего его структура нарушается, он буквально крошится на кусочки. Первые признаки — это трещины, а затем отламываются целые кусочки. При движении задевается шкив, начинается пробуксовка. Здесь требуется исключительно замена.
Хотя влага попадает на ремень очень редко и почти сразу испаряется, все равно соединение может свистеть. В данной ситуации требуется произвести натяжение.

Клинит непосредственно сам генератор.

Размеры

Вполне возможно, что для своего 16 клапанного ВАЗ 2110 вы подобрали неправильный размер ремня генератора. Это часто служит причиной возникновения свиста. Правильный размер ремня генератора для 8 клапанного ВАЗ 2110 следует определить заранее, еще до похода в магазин автозапчастей.

Размеры бывают разные, и они индивидуальны для каждой вазовской модели.

Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:

При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;

Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.

Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».

Выполнение натяжение

При отсутствии износа клиноременного привода, но присутствии свиста, прежде всего, проверьте уровень натяжения. Не будем использовать сложную терминологию, а просто посоветуем нажать с некоторым усилием на ремень посередине.

Проблема кроется не в свисте. Из-за слабого натяжения не происходит эффективная зарядка аккумулятора, а сам привод начинает быстрее изнашиваться. Сильное натяжение может привести к поломке подшипников генератора и растяжке ремня.

Правильная натяжка ремня генератора ВАЗ 2110 выполняется следующим образом:

Ослабьте крепление генератора снизу и сверху. Для этого служит гайка;
Проверните регулировочный болт и настройте ремень;
Если вы хотите сделать натяжение больше, болт поворачивается вправо. Тем самым вы отдаляете генератор от блока цилиндров;
Для ослабления натяжения двигайте в противоположную сторону — влево;
Ключом захватите болт крепления и поверните на пару оборотов коленчатый вал, после чего проверьте натяжение;
Если все хорошо, натяжение оказалось правильным, гайку можно затягивать обратно.

Замена

Мы уже разобрались, как подтянуть ремень генератора. Но подобные меры не всегда актуальны. Если элемент покрылся трещинами, чрезмерно растянулся и больше не натягивается, тогда не остается ничего другого кроме как заменить его на новый.

На самом деле замену сложной процедурой назвать нельзя. Следуйте инструкции и все у вас получится.

Ослабьте немного гайку болта с нижнего крепления генератора автомобиля, а также натяжную гайку.
Ослабьте дополнительно само натяжение вашего ремня. Как это делать — вы уже знаете из предыдущего раздела, где мы рассказывали о натяжении ремня генератора.
Отодвиньте генератор в сторону силового агрегата, что позволит снять ремень со шкивов коленчатого вала и генератора.
Следующий шаг — установка нового элемента. Для этого вам потребуется качественный ремень, приобретенный в проверенном магазине. Что именно это будет за деталь, и каких размеров — определить не сложно. Но качество превыше всего.
Сначала ремень одевается на шкив коленчатого вала.
Теперь он переходит на шкив генератора.
На последнем этапе вам предстоит повторить процедуру регулировки натяжения. Вы уже прекрасно знаете, как проводится данная процедура, потому проблем возникнуть не должно.

Совет автомобилистов

Связано это с тем, что его обрыв может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «десятки», однако с ним могут возникнуть проблемы. И лучше для вас быть готовым к подобной ситуации.

В противном случае, вам придется вызывать эвакуатор, ехать на ближайшую станцию технического обслуживания, платить большие деньги за услуги мастеров. Хотя при наличии запасного ремня генератора и стандартного набора инструментов, в случае его разрыва вы потратили бы буквально пару десятков минут и спокойно продолжили движение уже с новым ремнем. Потому выбор всегда за вами!

Загрузка …

Натяжение ремня грм ваз 2110 8 клапанов – АвтоТоп

Натяжение ремня привода ГРМ на автомобиле Ваз 2110 выполняют после его замены, либо в процессе эксплуатации. Для выполнения ремонтных работ потребуется стандартный набор инструментов. При наличие всего необходимого проделайте следующую последовательность действий:

Снимите переднюю крышку ГРМ.

Для натяжения ремня следует отверткой или любым другим металлическим прутком, зафиксировать ролик от проворачивания, вставив отвертку между двумя стержнями или болтами, вставленными в соответствующие отверстия ролика и поворачивая его ключом на семнадцать против часовой стрелки, добиться нужного натяжения.

Нормальным считается такое натяжение, при котором передняя ветвь ремня должна закручиваться на 90 градусов усилием большого и указательного пальцев руки, что будет соответствовать 15-20 H (1.5-2.0 кгс).

Не допускайте чрезмерного натяжения, это может привести к быстрому износу ремня и выходу из строя подшипника водяного насоса.

Правильная натяжка ремня ГРМ на автомобилях производства завода «АвтоВАЗ» является несложной, однако требующей определенных специальных познаний процедурой.

Алгоритм действий может немного различаться в зависимости от модели силового агрегата, а не от марки авто. Отличия существуют в процедуре замены и натяжки ремня на 8-ми клапанных и 16-ти клапанных моторах. О том, как натянуть ремень ГРМ на обоих типах автомобильного «сердца», читайте далее.

Четырехцилиндровые восьмиклапанные силовые агрегаты чаще встречаются на:

Шестнадцатиклапанные двигатели в основном применяются:

На ВАЗ-2112;
Лада приора;
Лада калина;
Лада ларгус;
Лада гранта;
Лада веста.

Некоторое количество автомобилей семейства «Самара 2» также оснащалось 16-ти клапанными моторами. Помимо этого, такие двигатели ставились и на модели 2110-2111.

Когда производится натяжка ремня газораспределительного механизма

Натяжка ремня ГРМ ВАЗ-2112 и других моделей ВАЗ производится в следующих случаях:

Установка нового ремня;
Ослабление ремня;
«Проскакивание» ремня с нарушением регулировки ГРМ;
Замена натяжного ролика и других механизмов привода ГРМ.

Если причиной вмешательства является обрыв или «проскакивание» ремня, предварительно следует убедиться в целостности клапанов. Оборвавшийся газораспределительный механизм (привод) приводит к повреждению двигателя на 16-ти клапанных силовых агрегатах объемом 1.5 литра. Однако в случаях обрыва привода на высоких оборотах, клапаны и ЦПГ разрушаются и на других моторах.

Проверяют работоспособность ГРМ на ВАЗ-2114 и других моделях, оснащенных 8-ми клапанными агрегатами, путем проворачивания распредвала вручную. Исправный механизм должен с некоторым усилием провернуться. Неисправный, как правило, не поддается воздействию.

Во время процедуры необходимо проверить компрессию в каждом из цилиндров. Простейшим способом сделать это является плотное закрытие свечного отверстия бумагой. При наличии давления в цилиндре заглушку на определенном этапе проворачивания распредвала выбивает с посадочного места.
» alt=»»>
Аналогичную проверку на 16-ти клапанных двигателях проводить не рекомендуется. Слишком велик риск повреждения изначально исправного клапанного механизма. В поршнях полуторалитровых моторов этого типа нет проточек. Поэтому клапаны, опускающиеся вниз, гнутся при контакте с поверхностью поршня.

Натяжка ремня на 8-ми клапанных моторах ВАЗ

Перед тем, как натянуть ремень ГРМ на ВАЗ, следует выполнить следующие подготовительные работы:

Вывесить и снять правое переднее колесо;
Выкрутить 3 болта крепления передней крышки привода ГРМ;
Снять крышку;
Ключом «на 17» ослабить затяжку натяжного ролика.

После этого следует сверить метки привода. Одна из них, расположенная на шкиве коленвала, должна совпадать с установочным усиком задней крышки. Одновременно с этим сверяют метку на маховике. Она должна быть на одном уровне с установочной меткой на приливе блока.

ВАЖНО! В реальности достичь точного совпадения меток удается не всегда. Поэтому механизм настраивают с погрешностью +/- 1-2 мм. Это не оказывает заметного влияния на ходовые качества автомобиля.

Если метки совпадают, вопрос о том, как натянуть ремень ГРМ, можно считать решенным. Не снимая ремня, необходимо подвинуть ослабленный натяжной ролик вправо таким образом, чтобы возникло необходимое натяжение. После этого ролик намертво затягивают. Для регулировки ролика используется специальный «рогатый» ключ. При его отсутствии можно воспользоваться двумя крестовыми отвертками, которые вставляют в специальные отверстия на ролике.

При несовпадении меток ремень ГРМ на ВАЗ-2109 необходимо снять со шкивов. После этого сами шкивы по отдельности выставляются по меткам. Обратный монтаж ремня лучше начинать с задней ветви. После его установки ролик затягивают.

ВАЖНО! Шкивы, расположенные по меткам, при установке ремня ГРМ ВАЗ-2114 и других переднеприводных моделей, могут смещаться на 1-2 зуба. Если подобное происходит, выставлять метки следует с погрешностью влево, позволяющей компенсировать смещение. После установки ремня шкивы сами встанут в необходимое положение.

Необходимо закончить натяжку и фиксацию ремня, после чего вручную провернуть двигатель на 2-3 оборота за шкив коленвала. Для этого удобно использовать головку «на 19» с удлинителем. КПП должна стоять на «нейтрали». Если после проворачивания метки не сместились относительно друг друга, процедуру можно считать оконченной. Сборку производят в обратной последовательности.
» alt=»»>
Следует ответить на вопрос о том, как проверить состоятельность натяжения. Для этого необходимо зажать ремень между большим и указательным пальцем и повернуть на 90°. Мастер должен быть в состоянии сделать это, иначе ремень считают чрезмерно натянутым.

Натяжка ремня на 16-ти клапанных моторах ВАЗ

Натяжка ремня ГРМ на приоре и других автомобилях, оборудованных 16-ти клапанными моторами, в целом производится аналогичным образом.

Однако есть небольшие отличия. Так, крышка газораспределительного механизма этих двигателей крепится на 6-ти, а не на 3-х болтах, как в предыдущем случае.

Помимо этого, натяжка ремня ГРМ на силовых агрегатах «ВАЗ-2112» (16 клапанов) осуществляется с помощью двух роликов. Один из них подвижный, использующийся для натяжения. Второй — опорный.
» alt=»»>

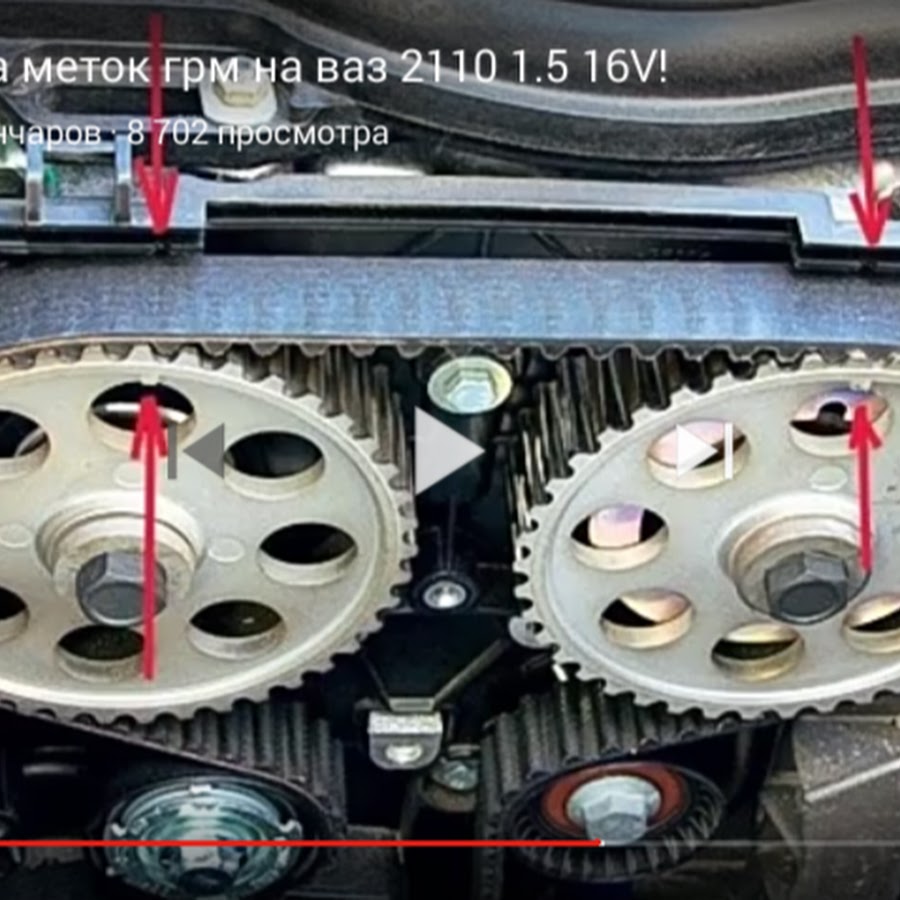

Натягивая ремень «приоровского» мотора или мотора 2112, необходимо соблюдать особую осторожность. Надев и натянув его, необходимо в обязательном порядке попытаться провернуть двигатель вручную.

Если коленвал не удается прокрутить, следует еще раз проверить правильность установки меток. На этих моторах ошибка практически всегда приводит к повреждению клапанов и поршневой группы.

Замена и натяжка ремня ГРМ ВАЗ 2110 8 и 16 клапанов

Самостоятельная замена ремня ГРМ ВАЗ 2110, 2112

Своевременная замена ремня ГРМ предотвратит его обрыв и, следовательно, сложный и дорогостоящий ремонт, который за ним обязательно последует. Для своевременного обнаружения неисправностей в системе газораспределительного механизма, нужна систематическая проверка его состояния. На ваз 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч километров, а замену деталей при пробеге 50 тысяч. Не нужно лениться и проверять состояние ремня ГРМ регулярно, что сохранит вам значительную сумму на последующем ремонте после его обрыва.Проверку ремня ГРМ ВАЗ 2110, 2112 на возможные дефекты выполняем следующим образом. Снимаем защитную крышку, предварительно открутив 6 болтов и осматриваем его. Что нужно искать? Признаками неисправности считаются трещины, появление торчащих ниток, износ зубчатой поверхности, сильная потертость, углубления или различного рода выпуклости, а также наличие масла на поверхности ремня. При обнаружении выше перечисленных неисправностей, его необходимо заменить. Большинство автовладельцев предпочтут поехать на станцию ТО и там произвести замену, но если вы не боитесь трудностей, то приступим.Замену ремня ГРМ ВАЗ 2110, 2112 8 клапанов производим следующим образом:1. Снимаем защитный кожух, брызговик моторного отсека, а также ремень генератора.

Как правильно натянуть ремень ГРМ ваз 2110,2112

Если натяжка слишком слабая возможно перескакивание по зубьям на шкиве распредвала, что приводит к нарушению фаз газораспределения. Слишком сильная натяжка чревата быстрым износом подшипников водяной помпы и натяжного ролика. Также нарушение регулировки приводит к быстрому износу ремня ГРМ.• Поворачиваем на два зуба шкива распределительного вала, коленчатый вал в обратном направлении (против часовой стрелки), чтобы натянуть ремень.• Проверяем натяжение. Если все правильно то он должен поворачиваться на 90 градусов от усилия пальцев, между шкивами, как на рисунке:• Если натяжение не соответствует, ослабляем гайку крепления и поворачиваем ролик против часовой стрелки где-то на 10 градусов, для ослабления-против часовой. • Поворачивать следует специальным ключом, а при его отсутствии, вставляем два сверла в отверстия и, с помощью отвертки, поворачиваем в нужную сторону. Удерживая ролик, затягиваем гайку крепления. • Поворачиваем коленчатый вал на два оборота и проверяем натяжение, как на рисунке выше. При необходимости, повторяем натяжку.

Поворачивать коленчатый вал за шкив распределительного вала категорически запрещено.

Замена ремня ГРМ на 16 клапанном двигателе осуществляется в той же последовательности, что и на 8 клапанном

Снятие и замена ремня ГРМ ВАЗ 2110, 2111 своими руками

Ремень ГРМ на ВАЗ 2110, 2111 — важная составляющая автомобиля. Он позволяет правильно осуществлять впуск топливно-воздушной смеси и выпуск отработанных газов. Если не следить за ремнем, то при его разрыве автомобиль ждет долгий и дорогой ремонт двигателя с заменой поршней.

Важно знать! Проверяйте ремень ГРМ регулярно, раз в 10 тыс. км. Осуществляйте замену ремня ГРМ на ВАЗ 2110, 2111 если видите на нем трещины, пятна масла, нитки и т. д. По техническому регламенту менять ремень ГРМ надо раз в 50 тыс. км., однако рекомендуем делать это чаще.

Ниже рассмотрим процесс снятия и замены ремня ГРМ на ВАЗ 2110, 2111 своими руками. Используя данное руководство, вы без проблем сделаете эту работу самостоятельно.

Вам понадобятся: новый ремень ГРМ, ролик натяжителя ремня, ключи на 10″, 17″, головка 19″, плоская отвертка, полчаса времени.

Открываем капот и откручиваем защитную крышку ремня ГРМ.

Также откручиваем данную гайку.

Снимаем крышку защиты ремня ГРМ.

Откручиваем правое колесико и снимаем защиту за ним. Ключом на 19″ начинаем поворачивать шкив генератора по часовой стрелке.

Задача повернуть шкив так, чтобы метки были на своих местах.

Снимаем резинку с коробки переключения передач.

Вы должны увидеть такую метку.

При снятии кпп картина такая.

Вставляем плоскую отвертку в отверстие, блокируя движение механизма.

Откручиваем шкив и крутим против часовой стрелки.

Ключом ослабляем гайку натяжителя ремня ГРМ ВАЗ 2110, 2111

Затем удаляем негодный ремень ГРМ.

Откручиваем полностью натяжитель ремня ГРМ и меняем на новый.

Обязательно оденьте шайбу под ролик (она идет в комплекте с натяжителем)

Натягиваем новый ремень ГРМ ВАЗ 2110, 2111.

Опять смотрим положение меток.

Проверьте натяжение ремня ГРМ. Не натягивайте чересчур сильно. Включаем зажигание двигателя и смотрим на работу ремня ГРМ. Глушим мотор и одеваем защитную крышку.

Замена ремня ГРМ ВАЗ 2110, 2111 и 2112 (на 8 и 16кл. двигателях)

Заметили, что на ВАЗ 2110 съедает ремень ГРМ? Причина может быть в износе роликов или ремне ГРМ. Замена ремня привода газораспределительного механизма (ГРМ) должна произодвится раз в 75 000км. пробега на двигателях ВАЗ-2110 и ВАЗ-2111 и раз в 45 000км.

на ВАЗ-2112. Регулярно проверяйте состояние ремня ГРМ на наличие следов износа зубчатой поверхности, трещин, подрезов, складок или отслоения ткани от резины. В случе обнаружения дефектов следует заменить ремень как можно скорее. А Вы знаете, как сделать это своими руками?

Снятие и установка ремня ГРМ на двигателях ВАЗ-2110 и ВАЗ-2111

Отвернуть два болта сбоку, используя ключ «на 10».
Отвернуть один болт в центре.
Снять крышку ГРМ.
Схема привода распределительного вала.

Установить поршень первого цилиндра в положение ВМТ такта сжатия:

Повернуть коленвал по часовой стрелке за болт крепления шкива с помощью головки «на 19».
Совмещая метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ.
Снять резиновую заглушку в верхней части картера сцепления.
Убедиться, что риска на маховике расположена напротив прорези крышки картера сцепления.

Фиксируем коленвал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
Отвернуть болт крепления шкива привода генератора и снять его.
Ослабить гайку крепления натяжного ролика, используя ключ «на 17».
Повернуть натяжной ролик, чтобы ремень был максимально ослаблен, а затем снять ремень ГРМ.

Установка ремня ГРМ производим в обратной последовательности.

Надеть ремень на шкив коленвала.
Натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распредвала.
Натянуть ремень, вставив отвертку между двумя винтами или стержнями диаметром 4мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки.
Затянуть гайку крепления натяжного ролика.
Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на два оборота по часовой стрелке, используя головку «на 19».
Проверяем совпадение установочных меток коленчатого и распределительного валов.

Также процесс замены ремня ГРМ показан на видео:

Снятие и установка ремня ГРМ на двигателе ВАЗ-2112

Сначала нужно снять крышку ГРМ:

Отвернуть 6 болтов, используя головку «на 10».
Снять крышку.
Схема привода распределительного вала.

Установить поршень первого цилиндра в положение ВМТ такта сжатия:

Проворачиваем коленвал по часовой стрелке за болт крепления шкива привода генератора с помощью головки «на 17».
Совмещая метки на зубчатых шкивах распредвалов с метками на задней крышке ремня ГРМ. При этом риска на маховике двигателя должна встать напротив прорези крышки картера сцепления (как и на двигателях ВАЗ-2110 и ВАЗ-2111).

Отвернуть болт крепления шкива привода генератора, фиксируя маховик отверткой, которую вставляем через отверстие в картере сцепления между зубьями маховика. Затем:

Снять шкив привода генератора.
Ослабить гайку натяжного ролика ремня, используя ключ «на 17».
Поворачивая ролик, ослабляем натяжение ремня и снимаем заднюю его ветвь с зубчатого шкива выпускного распредвала, натяжного ролика и шкива насоса охлаждающей жидкости.
Снять ремень с зубчатых шкивов коленчатого и выпускного распредвалов и опорного ролика.

Установка ремня производится в обратной последовательности:

Убедиться в совмещении меток коленвала и распредвала.
Надеть ремень на шкив коленвала.
Натянуть ремень, поворачивая натяжной ролик.
Закрепить ролик.
Провернув коленвал в направлении вращения на два оборота.
Проверить совмещение установочных меток.

Также процесс замены ремня ГРМ показан на видео:

Кстати, а Вы знаете, какой ремень ГРМ и ролики лучше выбрать?

Заменить ремень ГРМ на 8кл. двигателях ВАЗ 2110, 2111..

Заменить ремень ГРМ на 16кл. двигателях ВАЗ 2112..

Ключевые слова:

Замена ремня ГРМ на ВАЗ 2110 своими руками: инструкция

Ремень ГРМ на ВАЗ 2110 подлежит замене каждых 75 000 (км) пробега. Опытные водители проводят плановый осмотр ремня ГРМ и натяжного ролика не реже, чем 1 раз в месяц.

В каких случаях проводится смена ремня ГРМ на ВАЗ 2110? – 1. Износ ремня (появились трещины, следы порывов или ремень вовсе порвался). 2. Износ натяжного ролика (встречаются случаи, что разбитый ролик рвет ремень). 3. Проехав 75 тыс (км) можно смело менять ремень ГРМ.

Порядок действий при съеме изношенного ремня

Ставим машину на ровном и плоском месте.
Открываем капот.
Снимаем крышку ГРМ (выкручиваем ключиком на 10 два боковых болта + ключиком на 17 откручиваем центральный болт).

Устанавливаем поршень первого цилиндра в положение ВМТ (верхняя мертвая точка). Для этого нужно головкой на 19 провернуть шкив коленвала по часовой стрелке до тех пор, пока риска колеса не совпадет с отметкой на корпусе привода ГРМ.

Материал по теме: Датчик охлаждающей жидкости Ваз 2110 — неисправности и замена

Открываем резиновую заглушку (где картер сцепления, за 4-ым цилиндром) и следим, чтобы отметка маховика совпала с риской, которая находится под заглушкой (на корпусе).

Если риска маховика не совпадает с отметкой, то нужно ослабить натяжной ролик, скинуть ремень ГРМ и провернуть маховик, пока риски не совпадут.

Теперь необходимо застопорить маховик. Для это берется отвертка и вставляется в отверстие под заглушкой.

Ключом на 17 послабляем натяг ролика.

Снимаем изношенный ремень ГРМ.
Выкручиваем гайку натяжного ролика и снимаем его.

Обратите внимание, ремень ГРМ желательно менять в паре с натяжным роликом. Если на рабочей поверхности ролика имеется заметный износ, то натяжной ролик нужно менять обязательно и непременно.

Материал по теме: Высокие обороты холостого хода Ваз 2110-12 — причины и способы устранения

Порядок действий при натяжке нового ремня

Меняем изношенный ролик на новый.
Одеваем новый ремень на зубчатые шкивы коленвала, масляного насоса и распредвала.
Натягиваем ролик. Используем несколько штырей (можно взять саморезы длиной около 30 мм), они вставляются в отверстия ролика, между ними вставляется отвертка и зажимная гайка натяга ролика закручивается против часовой стрелки.

Сила прижима натяжной гайки должна составлять около 2 (кгс). Лучше всего натягивать ролик ключом с измерителем силы.

Извлекаем отвертку из картера сцепления и ставим заглушку на место.
Проверяем совпадение рисок на коленчатом и распределительном валах.
Крышку ГРМ не закрываем, пока не осуществим пробный пуск двигателя.

При работе двигателя не должно быть посторонних шумов. Встречаются случаи, когда ремень получает сильную натяжку и во время работы двигателя проскакивает гул натяжного ролика. В этом случае нужно слегка отпустить прижим натяжного ролика.

Если запуск двигателя прошел на отлично, закрываем крышку ГРМ, обжимаем её болтами и проводим пробный заезд.

Как натянуть ремень генератора на ваз 2110 Как натянуть ремень генератора на ваз 2110

Тюнинг и ремонт ВАЗ 2110

Если у вас при дожде, да и просто при высокой влажности начинает раздаваться писк из под капота, то скорее всего проблема в натяжке ремня генератора. Исправляется проблема достаточно просто. Нужно натянуть ремень сильнее. В этой статье мы и рассмотрим, как это сделать своими руками.

Из инструмента много не понадобится, нужно всего лишь трещетку и пару головок «на 10» и «на 13».

Данная инструкция подойдет не только для модели ВАЗ 2110, но и для ВАЗ 2111, ВАЗ 2112, так как принцип и конструкция натяжителя ремня генератора у них схожие.

Первым делом ищем генератор по капотом. Он находится с левой стороны под капотом, если смотреть на авто спереди. Думаю с этим проблем не должно возникнуть.
Теперь нужно послабить верхнюю гайку крепления генератора.
Теперь регулировочным болтом натяните ремень.

Для натяжки ремня крутите регулировочный болт по часовой стрелке, для ослабления – нужно крутить болт против часовой стрелки.

Проверните регулировочный болт на пару витков. Теперь можете проверить, достаточную ли вы дали натяжку. Затяните гайку крепления генератора. Заведите авто и включите приборы по максимуму: печку, свет, обогрев заднего стекла. Если при этом всем свист не появился, значит вы все сделали правильно, и ремень натянут до нормы.

Если же все-таки писк появился, прокрутите регулировочный болт еще на пару витков. Только будьте аккуратны, не стоит сильно перетягивать ремень, так как это тоже не очень хорошо. При перетяжке ремня может появиться гул. Откуда же ему взяться? Очень просто это гудит подшипник генератора из-за того, что на него подается большое давление. Если так произошло у вас, то покрутите регулировочный винт обратно, чтобы немного попустить натяжку ремня. Гул должен будет пропасть.

Для того, чтобы вы более наглядно поняли как это все делается ниже приведено видео по натяжке ремня генератора ВАЗ 2110.

___________________________________________________________________________

Как натянуть ремень генератора на ваз 2110

Содержание:
Руководство по эксплуатации, техническому обслуживанию
и ремонту автомобиля ВАЗ 2110, 2111, 2112

Проверка и регулировка натяжения ремня генератора на автомобиле ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Последовательность выполнения работы по натяжению ремня генератора
1. Подготавливаем автомобиль к выполнению ремонтных работ.
2. Нажимаем на ремень с усилием 98 Н (10 кгс) точно посередине между шкивом генератора и шкивом коленчатого вала двигателя.

ПОЛЕЗНЫЙ СОВЕТ
Если трудно оценить усилие, создаваемое рукой, можно воспользоваться бытовым безменом с максимально допустимой нагрузкой 10 кг, так как это сделано при проверке ремня привода ГРМ.

Правильно отрегулированный ремень генератора должен прогнуться на 6-8 мм. Если прогиб ремня не соответствует норме, то регулируем натяжение ремня. Для этого:
3. Накидным или торцовым ключом на 13 мм ослабляем затяжку гайки болта нижнего крепления генератора.

ПРЕДУПРЕЖДЕНИЕ
Чрезмерное натяжение ремня может привести к выходу из строя переднего подшипника генератора.

6. Проверяем натяжение ремня регулятора и при необходимости повторяем регулировку.
7. Убедившись, что ремень генератора натянут правильно, накидным ключом на 13 мм затягиваем гайку натяжной планки.
8. Торцовым ключом на 13 мм затягиваем гайку болта нижнего крепления генератора.

Полезные советы автомобилисту

Как натянуть ремень генератора на ваз 2110, 8 клапанов

Натяжка и замена ремня генератора на ВАЗ 2108-2110 своими руками

Не редко на автомобиле ВАЗ 2108-2110 возникает свист в клиноременном соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре подтяжки, а также расскажем, как он меняется.
