Датчик фаз признаки неисправности ваз 2110: Датчик фаз ваз 2110 8 клапанов

В автомобиле, оснащенном встроенной системой диагностики при поломке датчика на дисплей будет подан сигнал Check Engine. При этом в электронной памяти будет зафиксирован конкретный код ошибки.

Проверка тестером на исправность

В данной ситуации эффективной мерой будет проведение полной диагностике двигателя автомобиля. Для этой цели к диагностическому разъему потребуется подсоединить специальное оборудование для проведения проверки. С этого начинается проверка датчика положения распредвала.

Код, который определяется, выдается в виде: «PNNNN CMP». Здесь NNNN означает цифровой код, при помощи которого возможно провести идентификацию ошибки. Таким образом возможно получить следующую информацию:

• сообщение 0340 говорит о полном отсутствии сигнала, получаемого от датчика;
• код 0341 сигнализирует о неправильной фазе газораспределения;
• в случае поступления 0342 речь идет о слишком низком уровне получаемого от этого устройства сигнале;
• при 0343 наоборот — он выше, чем должен быть;
• если ошибка соответствует 0344, то это признак того, что получаемый сигнал будет с перебоями.

Согласно полученному коду можно предпринять соответствующие действия по ремонту.

Как проверить датчик положения распредвала мультиметром

При проведении проверки необходимо учитывать, что расположение датчика может быть различным, в зависимости от марки транспортного средства. В большинстве случаев это устройство можно разыскать рядом с головкой блока цилиндров двигателя.

Для осмотра датчик откручивают и снимают фишку

Схема проверки

Важно понимать, что наличие диагностического сообщения о поломке датчика может означать, что неисправен не он, а: разъем, соединительные провода, работающие с ним устройства.

Вот как можно проверить датчик распредвала мультиметром:

1. Нужно найти этот датчик и отсоединить его. Сначала необходимо произвести осмотр на предмет обнаружения повреждений или ржавчины. Важно убедиться, что на проводах отсутствуют следы расплавления или обрывы.
2. Необходимо убедиться, что провода не прикасаются ни к свечам, ни к катушкам зажигания. В этом случае могут возникать помехи, заглушающие сигнал датчика.
3. Необходимо для проверки использовать мультиметр. С его помощью проверяют сигнал на проводах, подсоединенных к датчику. Если он магнитный, то измерять придется переменное напряжение.
4. Нужно попросить другого человека повернуть зажигание и не производить при этом запуска двигателя. Один из проводов тестера соединяют с «землей», другие — с проводом датчика. Если нет напряжения, то имеет место полная неисправность этого компонента.
5. Далее проводят запуск двигателя и соединяют провода мультиметра с проводами датчика. Параметры должны соответствовать данным, указанным в техническом руководстве транспортного средства.

Для трех проводного датчика проверка делается аналогичным образом. Однако нужно будет проверить напряжение между каждой парой проводов из трех.

1autoguide.ru

Как выявить неполадку датчика фаз

         Наиболее часто встречающиеся причины отказа датчика фаз у  автомобиля семейства ВАЗ с инжекторной системой двигателя.

Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик фаз присутствует во всех 16-ти клапанных моторах  семейства ВАЗ; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива.

 Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112, 21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

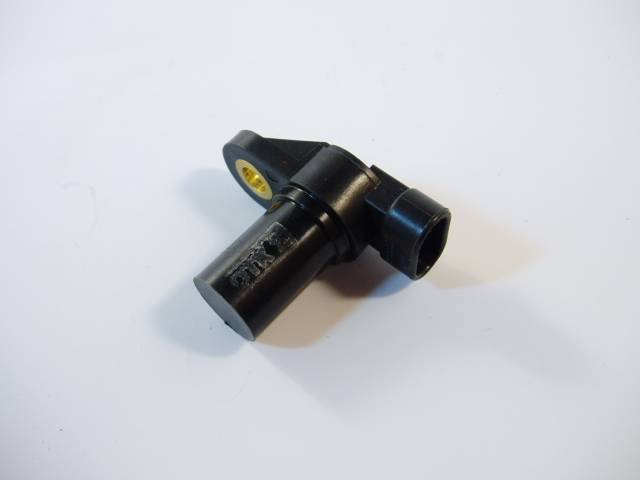

         Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз, является интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

         Работа датчика фаз представляет собой  выбор такта для первого цилиндра: распредвал активная ссылка переход в корзину распределительный вал определяет какой клапан открыт, какая фаза газораспределения.

В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания».

На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит  с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

         Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на  электронный блок управления двигателем (ЭБУД) активная ссылка переход в корзинуЭБУД, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

         Датчик фаз установлен на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Внешние проявления неисправностей датчика фаз

— Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается лампочка(Check engine)). В этом случае, во время запуска, ЭБУД ждёт показания с датчика фаз, не дожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

— Повышенный расход бензина.

— Сбои режима самодиагностики.

— Снижение динамики двигателя, (так же причина может быть в  Датчике массового расхода воздуха (ДМРВ) BOSCH  M7.9.7 и в низкой компрессии двигателя.

— может быть затруднён запуск двигателя, но это чаще всего связано с BOSCH мозгами, но Январе – проблем не возникает.

Ошибка датчика фаз

         При неисправности датчика загорается красная лампочка(Check engine)) и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала».

Датчик фаз и датчик положения распредвала – это один и тот же датчик.

Чаще всего ремонт обходится просто: нужно заменить датчик на новый.

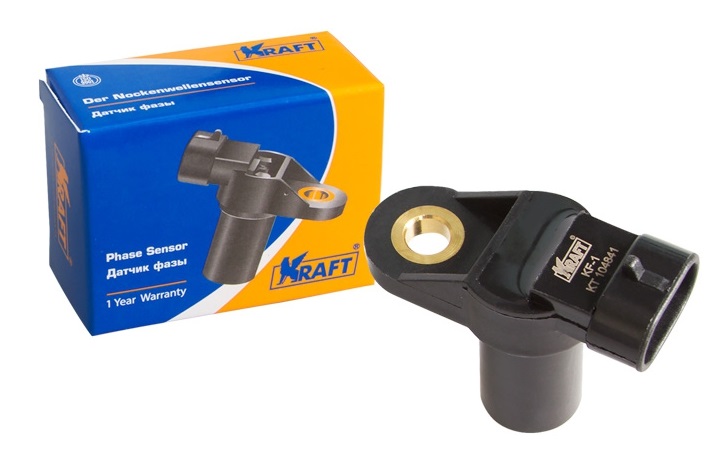

Датчик фаз (8-клап.) и датчик фаз (16-клап.)  — Вы можете приобрести у нас !

  НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Не стоит упускать из виду, что контакты на датчике могли окислиться или оборваться. Для этого нужно зачистить контакты и прозвонить проводку:  на клемме датчика, на контакте А постоянно должно присутствовать 12В, на других клеммах – по 0.

Так же ошибки, связанные с датчиком фаз, могут быть связаны с неисправной работой ДПКВ или ремень ГРМ  соскочил на зуб.

Вам, так же будет полезна информация : Как самостоятельно заменить датчик фаз (ДПРВ) на автомобиле семейства ВАЗ с инжекторной системой двигателя.

 Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

avtoazbuka.net

Как проверить датчик положения распредвала?

Датчик, контролирующий размещение распредвала на автомобиле, является важным элементом. От функциональности данного устройства зависит работоспособность всего узла. ДПРВ, он же датчик фаз – это электронный компонент, который отслеживает положение распредвала в определенных интервалах времени. Сигналы с датчика направлены в механизм, управляющий машиной – ЭБУ и в простонародии «мозги». Происходит замыкание зубчика, установленного на валу. Моментально компьютер оповещают относительно размещения поршня. Это позволяет четко осуществить впрыск, чтобы сформировалась необходимая смесь.

Датчик положения распределительного вала во всех ДВС автомобилей, на которых он устанавливается, чаще всего имеет один и тот же алгоритм работы и завязан он на, так называемом, эффекте Холла — в тот момент, когда полупроводник проходит сквозь постоянное магнитное поле, в нем изменяется вектор направления заряженных частиц. Если говорить конкретно про принцип работы ДПРВ, то проще всего объяснить это так: в самом датчике находится магнит, который создает магнитное поле, в свою очередь, на зубьях колеса распредвала размещен металлический зуб(его еще называют репером). Как только этот зуб проходит зону действия магнитного поля, то создается импульс напряжения на сигнальном контакте датчика положения распределительного вала, который, в свою очередь, уже идет на обработку в «мозги» двигателя.

Стоит определить симптомы поломок рассматриваемого датчика. В сервисе пользуются специальным прибором —  осциллографом. Эксплуатируя авто, попадает грязь на установку — датчик неправильно функционирует, появляются расхождения в показателях. Как правило, главными симптомами являются: учащенный стрекот топливных форсунок, троение двигателя на холостых оборотах, увеличение расхода топлива на 20-30%, подтупливание на низах, богатая топливная смесь и как ее следствие — резкий запах из выхлопной трубы. Так же, если датчик не просто барахлит, а полностью вышел из строя, то двигатель не заведется, либо заведется, но ДВС через короткое время заглохнет.

Теперь о том, где обычно на автомобилях устанавливается ДПРВ? Определить точное положение ДПРВ поможет книга по ремонту и эксплуатации конкретно вашего автомобиля, но, как правило, он находится либо в районе звезды распредвала, либо на задней крышке распредвала. Частенько бывает, что на некоторых автомобилях добраться до необходимого датчика достаточно сложно и трудозатратно.

Но, если Вы все таки добрались до датчика, то вот алгоритм, который позволит своими руками продиагностировать его:

1. Для проверки целостности проводки, которая подключается ДПРВ к электроцепи, отключим фишку от датчика;

2. Включаем зажигание автомобиля;

3. Замыкаем цепь через вольтметр. В том случае, если цепь имеет напряжение, то это означает, что проводка целая. Если в цепи напряжения нет, то нужно искать обрыв в проводке.

4. Первый измерительный щуп вольтметра замыкаем на 12В, второй на сигнальный контакт датчика;

5. Крутим стартер. В том случае, если стрелка на циферблате вольтметра осталась в состоянии покоя, то это означает, что датчик «приказал долго жить».

Стоит отметить, что данный метод диагностики датчика распредвала скорее относится к старым автомобилям, которых нельзя продиагностировать через диагностические разъемы. Найти проблему работы датчика в современных автомобилях намного проще и быстрей, подключив к ЭБУ автомобиля диагностическое оборудование, либо к компьютеру, на котором установлено диагностическое ПО. Как правило, об ошибки работы датчика положения распредвала, автомобиль оповестит вас самостоятельно, включившейся сигнальной лампой на приборной панели и появлением симптомов в работе двигателя, о которых я упоминал выше. При подключении диагностического оборудования, если проблемы в ДПРВ, то, скорей всего, обнаружатся ошибки с кодом P0340, P0341, P0342, P0343 или P0344. Подробней об этих и других ошибках можно посмотреть ЗДЕСЬ.

Замена датчика положения распредвала на автомобилях с бензиновым ДВС, если это потребовалось, не вызывает трудностей. Но вот установку ДПРВ в движки с блоком управления, который отвечает за распределение фаз, лучше доверить специалисту сервисцентра. Установка датчика на дизельных двигателях так же имеет свои нюансы, поэтому лучше работу доверить знающему специалисту.

Видео о том, как проверить ДПРВ своими руками:

Видео о том, как поменять датчик положения распредвала на примере автомобиля Лада Калина:

autoportal.pro

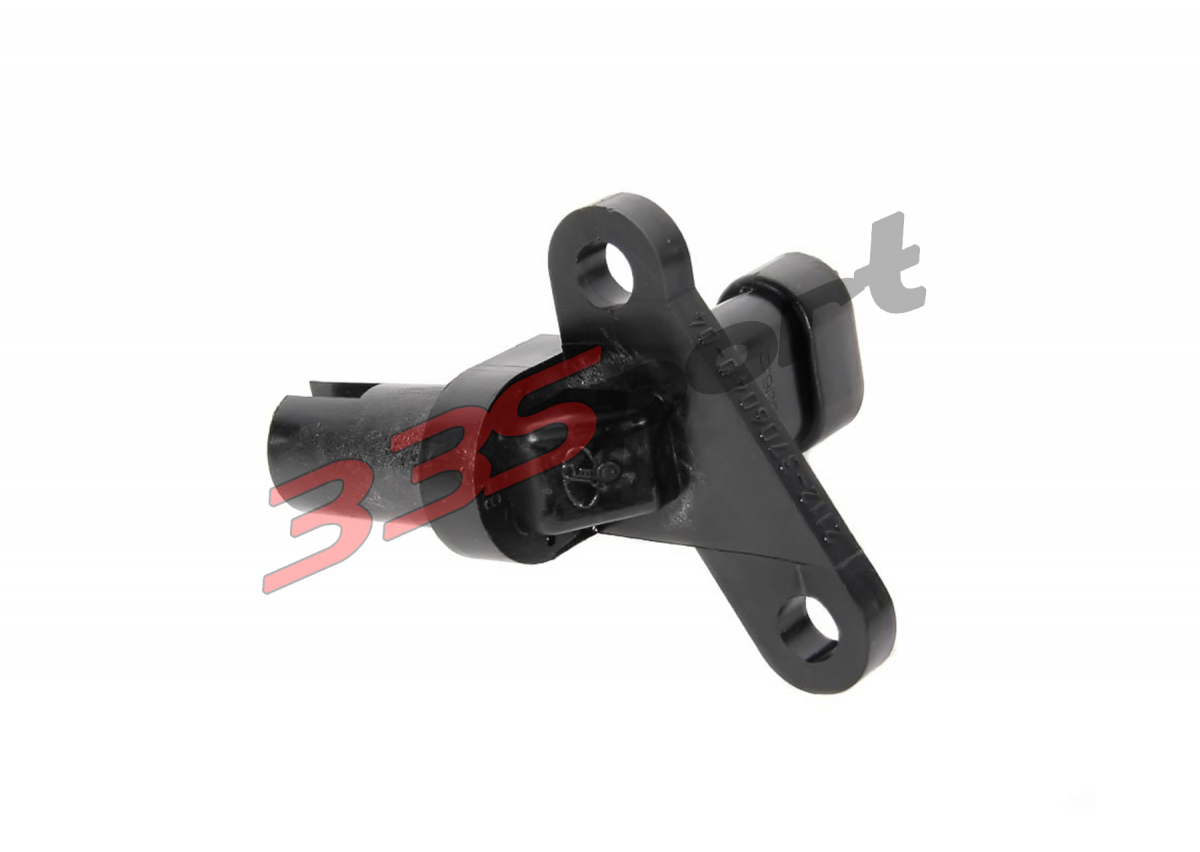

Как проверить датчик фаз на ВАЗ-2112 16 клапанов: неисправности – Taxi Bolt

 26 апрель 2017LadaOnline 29 605

Датчик положения распределительного вала (ДПРВ, его еще называют датчиком фаз) предназначен для определения углового положения распределительного вала в каждый момент времени. Данные с датчика поступает на ЭБУ (электронный блок управления двигателем) для правильной работы систем впрыска и зажигания.

Признаки и симптомы неисправности датчика фаз:

• неустойчивая работа двигателя;
• плохой запуск двигателя;
• при сбросе педали газа двигатель глохнет;
• повышенный расход топлива;
• и т.д.

Ошибки датчика фаз, которые выявляются при диагностике:

• Р0340 Датчик положения распределительного вала неисправен (Ошибка датчика фазы)
• Р0342 Датчик положения распределительного вала низкий уровень сигнала
• Р0343 Датчик положения распределительного вала высокий уровень сигнала

Датчик фаз на автомобилях LADA находится:

• на 8-клапанных двигателях на левой части головки блока цилиндров (по ходу движения).
• на 16-клапанных двигателях на правой передней части двигателя (сверху его не видно, определить положение можно по жгуту проводов).

Как проверить датчик фаз (используя мультиметр в режим вольтметра):

1. Снять колодку с проводами с датчика, отщелкнув фиксатор.
2. Включить зажигание.
3. Минусовой щуп прибора подсоединяем к «массе» (к кузову автомобиля), другой – к контакту «B» разъема. Напряжение должно быть не меньше 12 В (если оно меньше или его нет, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ).
4. Минусовой щуп прибора подсоединяем к контакту «A», а другой – к плюсовой клемме аккумулятора. Напряжение должно быть не меньше 12 В (если оно меньше или его нет, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ).

Проверить исправность датчика в магазине (чтобы не купить подделку) можно при помощи ключа, который должен примагничиваться. Замена датчика фаз:

1. Отсоединить колодку с проводами.
2. На современных двигателях (на Лада Веста и XRAY) следует снять кронштейн вспомогательных агрегатов.
3. Вывернуть один или два болта (в зависимости от двигателя) крепления, используя ключ «на 10».

Также убедиться в исправности датчика фаз можно, заменив его на заведомо рабочий. Частой причиной неисправности является плохой контакт, очищаем контакты от окислов. Напомним, в системе управления двигателем LADA есть ряд других датчиков, каждый из которых выполняет свою функцию. Другие причины проблем в работе двигателя мы рассматривали ранее.

Ключевые слова: датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада приора | датчики 4х4 | двигатель лада веста | двигатель lada xray | двигатель лада гранта | двигатель лада ларгус | двигатель лада приора | двигатель лада калина | двигатель 4х4 | ЭСУД Лада Веста | ЭСУД Lada XRAY | ЭСУД Лада Ларгус | ЭСУД Лада Гранта | ЭСУД Лада Калина | ЭСУД Лада Приора | ЭСУД 4х4 | универсальная статья0

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Новые “ВАЗ” с системами впрыска, мощным и экономичным двигателем хороши в дальних поездках. Но именно там, вдалеке от “продвинутых” СТО и квалифицированных специалистов, тревожный сигнал “Check Engine” (Check Engine — лампочка на щитке приборов говорящая о том что ЭБУ(электронный блок управления) обнаружил проблемы в системе управления двигателем), особенно пугает путешественников. Одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос.

Другие, напротив, хладнокровны: раз мотор работает, значит, лампа “просто ошиблась” и “сама погаснет” — можно ехать в прежнем темпе. Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал “Check Engine” должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке.

Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается “своими силами” – это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому – отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедит до назначенного пункта.

Что-то не работает, что теперь может быть? ДПДЗ — датчик положения дроссельной заслонки.

Переменное сопротивление, находящееся на корпусе дроссельной заслонки. На некоторых старых иномарках дополнен концевым выключателем, замыкающимся при полностью закрытой заслонке. Показания датчика используются в расчётах длительности впрыска топлива и угла опережения зажигания, а также определения режима работы ХХ, ускорение и т.

д. При отказе показания замещаются (обычно датчиком ДМРВ + ДПКВ ), возможны неустойчивые обороты ХХ, или отсутствие ХХ. На ВАЗ чувствительный элемент датчика выполнен в виде полимерной плёнки с нанесённым графитовым напылением, образующим дорожки с необходимым сорпротивлением, по которым скользит ползунок.

Видимо матерал и технология выбраны не особо правильно, поскольку этот датчик наиболее часто выходит из строя. Распространенная неисправность протёртось дорожки в определённом месте, при попаднии ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа. Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем.

Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед “плавающим” сигналом. При полном отсутствии контакта обороты ХХ выставляются около 1500.

Ещё один вариант, при отпущенной педали газа датчик начинает менять свои показания от 0,1-5%, при этом контроллер начинает считать, что нажимается педаль газа — начинают плавать холостые. Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси.

Поэтому езда “с педалью в полу” приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе. РДТ — регулятора давления топлива.

Клапан контролирующий давление в топливной магистрали, принцип действия чисто механический, не управляется и не контролируется ЭБУ. Неисправность соответственно не диагностируется, возможны проблемы с пуском или с большим содержанием СО и потреблением бензина. На ВАЗ стоит на рампе, соединятся с трубкой слива топлива в бак и воздушной с впускым коллектором.

Связь с коллектором для управлением давлением в зависимости от разряжения во впускном коллекторе, что нужно для компенсации впрыска форсунок при открытии, закрытии заслонки. Исправность контролируется с помощью манометра подключаемого к топливной рампе, давление в рампе при работе двигателя на холостом ходу с надетой вакуумной трубкой на регулятор давления должно быть 2. 2-2.

4 бар, со снятой трубкой 2. 84-3. 25 бар.

(также, при пониженном давлении — убедиться в исправности топливного насоса, при повышенном — в отсутствии сопротивления току топлива в магистрали слива в бак). В последниих системах РДТ стоит баке вместе с насосом поддержиает постоянное давление 3. 8 бар.

Неисправности: неустойчивая работа двигателя; двигатель глохнет на холостом ходу; повышенная или пониженная частота вращения коленчатого вала на холостом ходу; двигатель не развивает полной мощности, недостаточная приемистость двигателя; рывки и провалы в работе двигателя при движении автомобиля; повышенный расход топлива; повышенное содержание СО и СН в отработавших газах. ДМРВ — Датчик массового расхода воздуха.

Старый вариант (LMM) — заслонка, устанавливаемая между воздушным фильтром и дроссельной заслонкой, нагруженная пружиной, передающая усилие на движок потенециометра. Современный вариант (LHM или HFM) — термоанемометрические датчики с нагреваемой нитью или плёнкой. Имеет нагреваемый проводник обтекаемый воздухом.

Схема регулирования датчика обеспечивает прохождение через проводник тока такой силы, чтобы его температура превышала температуру обтекающего воздуха на постоянную величину — то есть ток нагрева пропорционален расходу воздуха. Идея неплохая — нет механики, трущихся частей, менее инертен, одновременно определяет темпереатуру, принцип измерения учитывает плотность воздуха и т. д, но необходимо соблюдение технологий производства, в результате датчик служит даже меньше типа LMM.

При неисправности замещение ДПДЗ+ДПКВ. При неполном выходе из строя неисправность контроллером не диагностируется, возможен нестабильный ХХ, повышенное потребление бензина, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к “тупости” мотора и увеличению расхода топлива.

Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час. Датчик сильно влияет на динамику разгона автомобиля — провалы при разгоне, точная диагностика в большинстве случаев затруднена, (можно снимать расход воздуха на ХХ, на различных оборотах, но не всегда аномалии явно проявляются ).

Наиболее оптимальным вариантом является пробная поездка с заведомо исправным датчиком. Косвенные варианты измерение напряжение на датчике при остановленном двигателе (в программах диагностики, канал АЦП дмрв ) напряжение абсолютно исправного должно быть 0,996В, при работе на холостом ходу при резком нажатии на газ, показания расхода должны вырасти минимум до 200 кг/ч, при оборотах 2000 расход около 20 кг/ч, при 3000-30. ДАТЧИК ФАЗ предназначен для определения углового положения распределительного вала.

На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует.

Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т. е.

открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу.

Также сбои в работе системы самодиагностики. ДПКВ — датчик положения коленчатого вала.

Индукционный датчик, выдаёт импульсный сигнал при вращении к/в. Отсутствие сигнала означает остановку двигателя, контроллер не даёт импульсы на форсунки, нет искры, просто никак не расчитать в каком положении находится к/в. Что угодно, но только не это.

Это единственный датчик, неисправность которого не позволит доехать даже до гаража. Отказ его — явление исключительное. Ошибка датчика 0335 на ВАЗ с контроллером Январь 5, не обязательно свидетельствует о неисправности ДПКВ, в программе предусмотрен контроль расхода воздуха при отсутствии импульсов ДПКВ для выяснения его неисправности, и в некоторых случаях сразу после включения зажигания из за неисправности ДМРВ выскакивает ошибка ДПКВ 0335.

Датчик температуры воздуха обычно где-нибудь на впуске, в системах с ДМРВ LMM типа. В ВАЗ встроен в ДМРВ. ДТОЖ — термистор, чем горячее тем сопротивление меньше.

Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта: один даёт показания для блока управления, второй включает вентилятор( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни “подсосу” на карбюраторе — чем холоднее мотор, тем богаче топливная смесь.

Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор ( резистор ), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр.

— 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом.

Температура охлаждающей жидкости влияет почти на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости весьма надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов вблизи датчика болтающимся тросиком “газа”.

Нужен не только для включения вентилятора, но и для расчёта времени впрыска, диагностика только полного отказа, при неисправности проблемы с пуском. Напряжение питания измеряется внутри самого контроллера, слегка влияет на время впрыска ( типа из-за понижения напряжения форсунка медленнее работает и нужно время впрыска увеличить и т. д.

) При определённом максимальном значении, происходит отключение исполнительных механизмов для предотвращения их порчи. Если ДТОЖ вышел из строя, компьютер принимает пусковую температуру двигателя равной 0оС и дает соответствующую команду регулятору добавочного воздуха. Неоптимальное соотношение количества бензина и воздуха затруднит пуск в мороз.

Уже через две минуты после того, как мотор все-таки пустили, компьютер решит, что температура охлаждающей жидкости достигла 80оС. Так что не только пускать, но и прогревать двигатель придется, работая педалью газа. Другая неприятность ждет водителя, когда мотор нагреется до температуры, близкой к критической, например, в жару, в пробке.

Компьютер, получая неверный сигнал и считая, что температура “Тосола” в норме, не откорректирует угол опережения зажигания. Двигатель потеряет мощность и будет детонировать. ДАТЧИК СКОРОСТИ — установлен на коробке скоростей, в основе эффект Холла, передаёт в ЭБУ импульсы пропорциональные скорости движения.

radikal. ru/F/s008. radikal.

ru/i304/1011/1e/63675dee8341. jpgНа инжекторных ВАЗах применяются только 6-ти импульсные датчики скорости. Датчик скорости информирует контроллер о скорости автомобиля.

Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов вблизи датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ездовых характеристик (кроме Дженерал моторс — двигатель глохнет при движении в режиме холостого хода).

В случае “плавающего” контакта возможна нестабильность вращения или остановка двигателя на холостом ходу. ДАТЧИК ДЕТОНАЦИИ — служит для определения, в каждой конкретной ситуации, угла опережения зажигания.

Бывают резонансными и широкополосными (чуть поменьше и вместо шпильки отверстие ), не взаимозаменяемы. Наиболее распространён пьезокварцевый вибродатчик. Датчик детонации — это надежный элемент, но требует регулярной чистки разъема.

Принцип работы датчика детонации как у пьезо зажигалки. Чем сильнее удар, тем больше напряжение. Отслеживает детонационные стуки двигателя.

В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — более позднее зажигание. Чаще поврежденными оказываются подходящие к нему провода.

Их нужно проверить, если лампа самодиагностики загорается при 3000 об/мин и выше. Мотор станет более чувствителен к качеству бензина — заправка непроверенным топливом приведет к “стуку пальцев”. ЛЯМБДА-ЗОНД — датчик содержания кислорода в выхлопных газах.

Датчик кислорода ВАЗ установлен на приемной трубе глушителя. Серьезный, но весьма надежный электрохимический прибор. Задача датчика кислорода — определение наличия остатков кислорода в отработавших газах.

Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина.

Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов. Рабочая температура 150-360 С. Распространены два типа датчиков — в одном чувствительный элемент из диоксида циркония, в другом — диоксид титана.

Различные модификации, по способу подключения — с подогревом / без. Выходное напряжение от 0. 05В до 1.

0В — низкое при бедных и высокое при богатых, на основании данных датчика ЭБУ поддерживает необходимое соотношение топливо/воздух = 14. 7 — полное сгорание топлива минимум СО, СН, точность определения — 0,5%. Датчик на основе диоксида циркония — генерирует напряжение, а титановый меняет свою электропроводнность — не взаимо заменяемы.

Со временем датчик стареет скорость измерения показаний падает, ЭБУ диагностирует только полный выход из строя датчика — отсутствие изменения показаний, или выход за допустимый диапазон. Датчик не рассчитан на работу двигателя с этилированным бензином — резкое уменьшение срока службы. В системах не использующих лямбда-зонд используется потенциометр СО, позволяющий выставить уровень СО в выхлопных газах.

Потенциометр СО — переменный резистор. ШТАТНЫЙ ИММОБИЛАЙЗЕР.

Топливные форсунки ВАЗ установлены вместе с рампой на впускном коллекторе. Одна форсунка на каждый цилиндр. Топливная форсунка дозирует подачу топлива под давлением во впускную трубу цилиндра по команде контроллера.

Очень выносливы. При нарушении работы топливных форсунок двигатель “троит”, не развивает мощности. БЕНЗОНАСОС.

Бензонасос электрический, погружной, находится в баке, максимальное давление топливного насоса минимум 5бар, производительность топливного насоса свыше 80 литров в час. Выходит из строя при отсутствии бензина, попадании воду мелких твёрдых частиц. При отказе бензонасоса двигатель не запускается.

регулятор холостого хода. МОДУЛЬ ЗАЖИГАНИЯ — на ВАЗ представляет собой блок с двумя катушками и коммутаторами.

На 8-ми клапанном двигателе ВАЗ модуль зажигания установлен на блоке двигателя со стороны свечей, на 16-ти клапанном ВАЗ — сверху мотора около дроссельного патрубка. Модуль зажигания содержит два мощных электронных ключа и две катушки зажигания. Искрообразование производится по методу “холостой искры”, т.

е. искра образуется одновременно в двух цилиндрах: 1-4 и 2-3. В одном цилиндре рабочая искра, в другом — “холостая”.

На 16-ти клапанных моторах объемом 1. 6 литра используются индивидуальные катушки зажигания на каждую свечу с фазированным управлением. Обычно Модуль зажигания выходит из строя в первые 5-10 тыс.

км. Если за этот период модуль зажигания не “сгорел”, то “живет” долго. Типичной неисправностью является прекращение искрообразования при нагреве двигателя на одной двух свечах.

При отказе модуля зажигания двигатель “троит”, дергается, и автомобиль очень плохо разгоняться. И, наконец, полное отключение двух цилиндров. Если вам необходимо проехать несколько километров с “двоящим” мотором, отключите разъемы соответствующей пары форсунок, чтобы бензин не смывал масло со стенок нерабочих цилиндров и не попадал в картер.

В зависимости от завода-изготовителя и даже партии качество и надёжность модулей весьма разная. Абсолютно новый может оказаться нерабочим. РДВ или РХХ — Регулятор добавочного воздуха или Регулятор холостого хода, служит для подачи определённого количества воздуха в обход закрытой дроссельной заслонки.

На ВАЗ — РХХ выполнен виде моторчика, по команде контроллера вдвигающего и выдвигающего стежень, изменяющий сечние воздушного обходного канала. Моторчик безсчёточный, две иппульсно управляемые обмотки статора и якорь — постоянный магнит. Регулятор холостого хода установлен на дроссельном патрубке под датчиком положения дроссельной заслонки.

Регулирует подачу воздуха на холостом ходу и при запуске двигателя. Основа регулятора холостого хода — маломощный шаговый двигатель. Малейшая грязь и он стопориться.

Надежность работы зависит от смазки, которую иногда забывает положить изготовитель, от качества используемого моторного масла, от правильности регулировки тепловых зазоров клапанов, от состояния системы вентиляции картера, свечей (во впускной патрубок попадает масло и отлагается в виде нагара на дроссельном патрубке). Неисправности: загрязнение канала и иглы сгустками масла, механический износ, обрыв обмоток. В зависимости от момента происхождения неисправности, возможно зависание каких-то определённых оборотов ХХ, остановка двигателя сразу после запуска, но нормальная работа со слегка нажатой педалью газа, отсутствие холостых.

При неисправности РХХ можно разве что только заменить, в случае сильного загрязнения, при наличии управления иглой можно попробовать предварительно промыть канал и сам РХХ. Контроллер с помощью РХХ управляет величину оборотов на холостом ходу, включая режим пуска и прогрева. Номинал оборотов задан в программе контроллера и зависит от температуры охлаждающей жидкости.

Вентилятор в системе охлаждения включается по команде контроллера при температуре охлаждающей жидкости от 98 до 107 С в зависимости от типа контроллера. Отказ вентилятора, в основном, связан с цепями управления, приводит к перегреву двигателя. Запаситесь перед дальней дорогой датчиком коленвала, катушкой зажигания, а для подстраховки — бензонасосом и стартуйте. Счастливого пути!

Высветился чек, подключив ноут программа показала ошибку — P0340 по датчику фаз или еще как его называют датчик распредвала. Решил что умер датчик, заменил его на калужский приобретенным на рынке. Ошибка ушла я вздохнул.

Спустя с месяц такая же ситуация, опять ошибка по ДФ. Снял с него клемму и увидел, что плюсовой контакт т. е.

средний окислился. Взял на рынке чистку контактов в аэрозоли, обработал, дал ему высохнуть 15 мин. И так как сами по себе контакты уже подносились решил чуть поджать отверткой, кое как то удалось…но не качественно из за конструкции самого контакта.

Поставил датчик назад, решил понаблюдать. Завел, проехал метров 50, загорелся чек, думаю думаю опять все повторяется, проехав еще чуть, машина прогрелась до рабочей температуры и ошибка пропала, думаю чудеса! Поездив пару дней, ситуация один в один.

Думаю, опять ДФ приказал долго жить. Купил новый датчик, опять калужский, но уже на другом рынке. Поставил, ошибка ушла, но думаю, проблему нашел, как версия — в окислившемся контакте из за этого и датчик умер, а ошибка уходила после прогрева ДВС, потому как вместе с прогревом, прогревался и датчик и контакт.

Покатавшись, сей раз три недельки и снова посетила меня данная ошибка 😱 думаю — но все 🙇 устал я от этого датчика, решено проверить все составляющие 🚗💨 Вооружившись инфо по данному вопросу, взялся за дела. Первое что, проверил контакты на разъеме датчика, там на клемника есть маркировка контактов “ABC”A — это минус, т. е.

нольB — постоянное питание, должно быть напряжение бортовой сети авто, к примеру 12В. или как в моей ситуации 12,7ВC — сигнальный контакт, на нем должно быть на 2-3В меньше бортового, но судя по диагностическим картам не менее 9ВВ моем случае мультиметр показал 11,3ВДумаю что тут все в порядке, еще проверил на короткое по “В” и “С” контактом, короткого не обнаружено! Далее решил проверить сам датчик фаз, тут все просто: берем пару иголок или что то подобное, вставляем с обратной стороны клеммника ДФ, в контакт “А” и “С” цепляем на иголки щупы мультитестер, минус на “А” и плюс на “С”Берем сам датчик, подключаем к нашему клеммнику, вкл.

зажигание, берем отвертку и потихоньку подносим к датчику и смотрим на мультиметр, если датчик исправен то показание должны упасть. В моем случае показание остались на уровне 11,3В — результат датчик умер. Теперь решил заказать датчик подороже и с интернета, вроде как у нормальной конторы.

Датчик Фаз СТАРВОЛЬТ 2111 1,6 8V.

Умерший разъем ДФ.

Подпаял новый разъем ДФ + добавил гофры.

Вот как он выглядит на ДВС.

Два убитых ДФ Калужских (но чето мне думается, что они китайские сделанные под калугу).

Вид сверху, как сувенир в гаражеПосле покупки, ДФ был проверен, выше способом, в этот раз при подносе отвертки, показание на мультиметре показали — падение напряжение до 1-0,7ВВот он долгожданный рабочий датчик.Так же, было выявлено что на проводах старого разъема в моменте изгиба начала трескаться изоляция. Вот еще одна причина замены разъема.

Буду надеятся, что проблема решена🚘

Датчик фаз (ДПРВ) – один из наиболее ответственных элементов, обеспечивающих оптимальную работу ДВС. Его основное предназначение состоит в анализе углового положения распредвала в определенный временной промежуток. Информация, получаемая с него, нужна для работы механизмов зажигания и впрыска горючего. Располагая этими данными, автомобиль обеспечивает слаженную работу распредвала с учетом размещения цилиндров в движке, что позволяет осуществлять подачу бензина в конкретный цилиндр и выполнять поджигание топливо-воздушной смеси.

ОглавлениеПризнаки неисправностиЗаменаКак проверить

Признаки неисправности

Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж. В этом случае, во время запуска, эбу ждёт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

None Снижение динамики двигателя. (так же причина может быть в ДМРВ и в низкой компрессии двигателя).

Замена

На данных двигателях датчик расположен на торце, в задней крышке ремня привода газораспределительного механизма. Замена датчика распредвала на ваз 2110, ваз 2112 не представляет собой ни чего сложного: ключом на «десять» откручиваем два болта и вынимаем его из крышки.

Как проверить

1. Выставить по вольтметру V1 на блоке питания «Е» напряжение 13,5±0,5В, напряжение на контакте «В» датчика должно быть не менее 0,9. 2. Поднести к торцу датчика стальную пластину из магнитомягкого материала, как показано на рисунке, поместив ее в щель корпуса. Датчик должен сработать, что определяется по изменению напряжения на контакте «В» датчика. При срабатывании датчика напряжение на контакте «В» должно быть не более 0,4В. 3. Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не менее 0,9

Источники:

bolt-taxi.com

Регулятор детонации и датчик фаз ВАЗ 2114 8 клапанов и 2115: признаки неисправности, как проверить

Двигатели автомобилей ВАЗ 2114 оснащаются множеством устройств и контроллеров, предназначенных для обеспечения правильной работы агрегата. От их слаженной работы зависит работоспособность мотора и основных систем «Четырки». Где находится и как заменить датчик фаз ВАЗ 2114 8 клапанов (ДФ), а также датчик детонации (ДД)? Подробная инструкция представлена ниже.

Описание датчика фаз

Для начала давайте рассмотрим место установки, назначение, а также конструктивные особенности ДФ.

Место расположения, назначение и устройство

В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, использующееся для получения информации о работе силового агрегата и дальнейшей передачи этих данных на блок управления. По конструкции в устройство этого контроллера входит чувствительный элемент и преобразователь сигнала. Преобразовательный механизм состоит из операционного усилителя, специальной мостовой схемы, а также выходного каскада.

Внутри устройства находится чувствительный элемент, принцип действия которого основан на эффекте Холла. Основное назначение чувствительной составляющей заключается в подаче сигнала в определенный момент, в который рядом с платой будет располагаться магнитопроводящий  элемент.

Где находится ДФ в «Четырках»? Место расположения устройства может отличаться в зависимости от вариации двигателя:

• в моторах на 8 клапанов ДФ располагается непосредственно на ГБЦ;
• в 16-клапанных моторах ДФ можно найти со стороны ведущего распределительного вала, неподалеку от генераторного узла.

Возможные неполадки и варианты их устранения

По каким признакам можно определить неисправность контроллера:

• в автомобиле увеличился расход топлива;
• в работе системы самодиагностики авто произошли неполадки;
• динамика транспортного средства в целом снизилась;
• на приборной панели появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного выхода из строя девайса).

Инструкция по диагностике и замене ДД

Как произвести проверку обрыва и работоспособности ДФ мультиметром?

Процедура диагностики отличается в зависимости от модификации силового агрегата, для проверки ДФ на 8-клапанном моторе сделайте следующее:

1. Сначала на выводе тестера маркировки V1 нужно будет установить значение напряжения в 13.5 вольт, этот щуп необходимо подключить к контакту Е. Затем на втором выводе, подсоединяющемся к контакту В, следует установить значение напряжения в 0.9 вольт.
2. Когда контакты цепи будут замкнуты, к боковой части контроллера надо поднести шило или отвертку, также можно использоваться металлическую пластину. Если датчик фаз работает правильно, то вы увидите, как на контакте В значение напряжения снизится до 0.4 вольт. В том случае, если значения, полученные в ходе диагностики, отличаются, это говорит о том, что регулятор подлежит замене (видео опубликовано каналом В гараже у Сандро).

В случае с 16 клапанами процедура проверки производится в целом так же, но есть определенные отличия:

1. Тестер следует настроить в режим V2, а на конт

autocentrum.ru

датчик Фаз — Лада 21099, 1.5 л., 2001 года на DRIVE2

Датчик фаз (ДФ) – один из многочисленных датчиков, обеспечивающих работу двигателя.

Датчик фаз так же называют ещё «датчик положения распределительного вала (ДПРВ)».Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа. Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Зачем нужен датчик фаз?

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора. Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал определяет какой клапан открыт, какая фаза газораспределения. В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания». На инжэкторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

В чём преимущество фазированного впрыска?

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на ЭСУД, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Где находится датчик фаз?

Датчик фаз стоит на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров. Обратите внимание на рисунок:

Признаки неисправности датчика фаз

Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).
1.Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж. В этом случае, во время запуска, эбу ждёт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ
2.Повышенный расход бензина.
3.Сбои режима самодиагностики.
4.Снижение динамики двигателя. (так же причина может быть в ДМРВ и в низкой компрессии двигателя)

Ошибка датчика фаз

0340

Ошибка датчика фазы.

0343 Высокий уровень сигнала датчика фаз (Датчик положения распределительного вала – высокий сигнал)

При неисправности датчика загорается чек и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала». Но как уже говорилось с самого начала, что описание проблемы разное, а суть то одна: (ещё раз повторюсь) датчик фаз и датчик положения распредвала – это один и тот же датчик. Более подробно о возникновении ошибки и способах устранения читайте в статье: Ошибка датчика фаз Чаще всего ремонт обходится просто

www.drive2.ru

Как проверить датчик распредвала ВАЗ-2114 мультиметром: фото

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.

Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Датчик распределительного вала или датчик фаз – деталь основного силового агрегата автомобиля, которая отвечает за считывания информации о местоположении распределительного вала, а также участвует в регулировке угла зажигания.

Данный измеритель по принципу действия похожий с датчиком Холла.

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

• Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
• Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
• Автомобиль начинает терять мощность и динамику в целом.

Совокупность данных причин может послужить косвенным показателем неисправности датчика распределительного вала.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Выводы

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

carfrance.ru

Датчик положения распредвала, неисправности и проверка

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик положения распредвала (датчик фаз) – один из ключевых узлов современных авто. На первый взгляд он незаметен и малозначителен. На самом деле его роль в работе всей системе сложно недооценить.

Датчик положения распредвала

Ошибка датчика положения распредвала и его неисправность может привести к сбоям в работе двигателя, повышению расхода и ряду других проблем.

Назначение и принцип действия датчик распредвала

Основная функция устройства – контролировать угловую позицию ГРМ по отношению к положению коленвала силового узла. Система управления получает данные от датчика, обрабатывает их и принимает решение по поводу впрыска топлива и регулировки зажигания. Действие устройства основано на принципе датчика Холла.

Работа проста. Датчик Холла измеряет направление движения или его изменение носителями заряда. Данные регистрируются в момент, когда полупроводник пересекает магнитное поле, создаваемое магнитом в самом датчике.

На зубчатом колесе распределительного вала есть металлический зубец. Когда зуб проходит возле датчика, в устройстве появляется импульс напряжения, который и передается в ЭБУ.

Задача электронного блока управления – принять поступающие в разное время импульсы, проанализировать их, распознать позицию поршня в положении ВМТ и дать команду на впрыск и зажигание топливовоздушной смеси.

При этом стоит отметить, что в карбюраторных автомобилях ВАЗ такого датчика нет – там искра на свечи подается в момент сжатия и на завершающем этапе пуска отработанных газов. В таких системах, как правило, хватает и датчиков положения коленчатого вала.

Как распознать поломку?

Для начала нужно определиться, где находится датчик положения распредвала. В автомобилях ВАЗ будь то четырнадцатая или пятнадцатая он расположен прямо на силовом узле, в непосредственной близости от головки блока цилиндров. Если глянуть на двигатель автомобиля сверху, то его сложно не заметить.

Распознать признаки неисправности датчика положения распредвала несложно. Есть несколько характерных для этой поломки симптомов:

В процессе запуска силового узла стартер делает несколько оборотов (обычно 3-4), после этого запускается мотор и сразу же загорается лампа ошибки двигателя «Check Engine».

Объяснить это просто. В процессе зажигания ЭБУ ждет информации от датчика фаз, но не получает ее. В этом случае ему приходится делать выводы с учетом данных от ДПКВ.

Повышенный расход топлива. Данный симптом одни из наиболее «расплывчатых», ведь может свидетельствовать о целом ряде неисправностей. Так что в качестве отдельного критерия его лучше не использовать.

Проблемы в режиме самодиагностики. Такие неисправности характеризуются загоранием или потуханием лампы контроля двигателя в момент заводки или уже на заведенном авто.

Ухудшение динамики двигателя. Машина начинает медленно набирать скорость, что особенно заметно при движении под уклон. Причиной может быть не только выход из строя датчика фаз, но и снижение компрессии или выход из строя ДМРВ.

Как правило, при явном выходе из строя датчика положения распредвала светится лампа «Check Engine» и выпадает ошибка Р 0340. Это явный симптом неисправности устройства. В такой ситуации оптимальный вариант – проверка, а в случае подтверждения своих подозрений – замена датчика положения распредвала.

Особенности проверки датчика положения распредвала

При появлении первых подозрений, связанных с работой устройства, с диагностикой лучше не медлить. Только вот не все знают, как проверить датчик положения распредвала. Здесь все просто. Для начала выделим характерные причины неисправности устройства.

Их несколько:

• Повреждение зубчатого диска датчика;
• короткое замыкание в схеме устройства;
• повышение температуры силового узла;
• смещение датчика, повреждение крепежных «ушек».

При загорании лампы «Чек» и появления одной из двух ошибок (0340 или 0343) можно смело винить датчик фаз. Но нельзя забывать, что проблема может быть не только в устройстве, но и в контактных соединениях.

Первое, что требуется сделать – осмотреть устройство на факт внешних повреждений, хорошенько очистить головку датчика, прозвонить электрическую цепь на факт правильности коммутации разъемов и отсутствия обрывов.

После этого зачистите все контакты, измерьте уровень напряжения. На контакте «А» должны быть напряжение 12 Вольт. В свою очередь на других клеммах его не должно быть вовсе.

Таким образом, диагностировать проблему с датчиком положения распредвала несложно – главное быть внимательным к своему авто, реагировать на изменения в его работе и посматривать на лампу ошибки двигателя («Чек энгайн»).

При неисправности датчика фаз не тяните с ремонтом – установите новое устройство. Тем более что эта работа займет минимум времени, денег и сил. Удачи на дорогах и конечно же без поломок.

Признаки неисправности датчика распредвала, проверка ДПРВ и его замена

Проблемы в работе ДПРВ могут серьёзно угрожать безопасности водителя и пассажиров. Представьте ситуацию: вы едете в плотном потоке крупного города, и вдруг двигатель резко теряет мощность, что приводит к значительному снижению скорости движения вашего автомобиля. Очень часто всё заканчивается ДТП, поскольку едущий сзади водитель попросту не успевает среагировать.

Ещё один вариант – во время движения двигатель глохнет, отключается гидроусилитель руля, из-за чего вы не можете вписаться в резкий поворот. Ситуация печальная и такое действительно происходит. В иных ситуациях вы просто выходите из дома, чтобы отправиться на работу, а двигатель вообще не запускается.

В этой статье будут рассмотрены основные признаки неисправности ДПРВ. Также вы узнаете, где расположен датчик распредвала, и как проверить его самостоятельно. Но для начала попробуем разобраться в том, для чего он вообще нужен.

Что такое ДПРВ (датчик положения распределительного вала)?

Головка блока цилиндров силового агрегата содержит 1-2 распределительных вала. Они оснащены специальными лопастями, отвечающими за управление впускными и выпускными клапанами. Также в блоке установлен коленчатый вал, который приводит в движение распредвал посредством шестерней, ремня привода газораспределительного механизма (ГРМ) или цепи ГРМ.

Для определения рабочего цилиндра ЭБУ двигателя анализирует положение поворота распредвала по отношению к текущей позиции коленвала. Именно эту информацию сообщает ДПРВ. Блок управления использует полученные данные для коррекции работы топливных форсунок и искрообразования. А это значит, что от работоспособности датчика распредвала зависит экономия топлива, эффективность работы мотора и уровень вредных выбросов.

Сегодня автомобили оснащаются ДПРВ двух разновидностей – электромагнитные (индуктивные) и датчики Холла. Датчики применяются для передачи сигнала на блок управления ДВС.

Индуктивный датчик вырабатывает сигнал переменного тока, его легко идентифицировать по двум проводам. А вот датчику Холла для создания сигнала необходимо дополнительное питание, поэтому к нему идёт ещё один провод (всего три).

Важно! Датчик положения распредвала функционирует в гармонии с датчиком положения коленвала.

Проблемы, которые может создать неисправный датчик распредвала

Неисправности ДПРВ могут привести к появлению различных проблем. Всё зависит от конкретного автомобиля и поломки самого датчика. Наиболее часто автомобилисты упоминают следующие признаки неисправности датчика распредвала:

• Блокировка трансмисии на одной скорости. Для снятия блокировки приходится глушить и снова запускать двигатель. Явление может проявляться через определенные промежутки времени.
• Существенное снижение мощности двигателя. К примеру, часто автомобиль невозможно разогнать выше 55-60 км/ч.
• Двигатель может внезапно заглохнуть.
• Если сбои ДПРВ начинаются на ходу, автомобиль может дергаться, при этом мощность двигателя заметно падает.
• Пропуски зажигания, затрудненный запуск или захлебывание двигателя, плохая динамика.
• Иногда вышедший из строя датчик положения распределительного вала попросту блокирует образование искры, поэтому машину вообще не удается завести.

Что приводит к сбоям в работе ДПРВ

Как и любой элемент автомобиля, датчик распредвала в определенный момент перестаёт работать. Например, это происходит в результате износа внутренней части или провода. В зависимости от типа используемого датчика различаются и проблемы в работе двигателя. Как только «мозги» автомобиля обнаружат сбой в работе ДПРВ, на панели приборов загорится значок Check Engine, а в памяти блока управления сохранится диагностический код неисправности. Это упростит поиск проблемы в дальнейшем.

Ошибки датчика распредвала (коды)

Расположение ДПРВ

Расположение датчика положения распределительного вала зависит от конкретного двигателя. Как правило, он находится где-то в области головки блока цилиндров. Необходимо осмотреть верхнюю часть цепи или ремня привода ГРМ либо обратить внимание на заднюю часть ГБЦ. Некоторые производители «прячут» ДПРВ в специальных отсеках. Иногда силовой агрегат автомобиля может быть оснащен не одним, а несколькими датчиками.

Если визуальный осмотр не принёс никаких результатов, советуем изучить инструкцию по эксплуатации вашего автомобиля. Если печатного издания под рукой нет, поищите информацию о расположении датчика распредвала через интернет.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Тестирование датчика положения распределительного вала

Стоимость и замена датчика распредвала

Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика. На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля. Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.

Итоги

В начале статьи мы упоминали неприятные последствия, к которым может привести поломка ДПРВ. Если вы обнаружили хотя бы один из признаков неисправностей датчика положения распределительного вала, советуем как можно быстрее диагностировать проблему. В противном случае вы можете просто встать посреди дороги. Начните со считывания кодов неисправностей, хранящихся в памяти ЭБУ и, при необходимости, проверьте сам датчик. Теперь вы уже знаете, как это делать с помощью обычного цифрового мультиметра. Очень часто решить проблему можно своими руками, не расходуя лишних денег на диагностику и замену.

Датчик положения распредвала: признаки неисправности и диагностика

Автор Дмитрий Кузнецов На чтение 4 мин. Просмотров 2k. Опубликовано 13.12.2018

Современный автомобиль – это сложная техническая конструкция. Кроме механических узлов и агрегатов, в транспортное средство встроены электронные компоненты и блоки. Многочисленные датчики следят и контролируют работу силового агрегата. В этой статье более подробно узнаем про датчик положения распределительного вала (ДПРВ). Исправность ДПРВ – залог стабильной работы мотора.

Зачем нужен датчик и как он функционирует?

Датчик – это электронный прибор. Он следит за положением распределительного (кулачкового) вала в определённые промежутки времени. С помощью поступающего от него сигнала бортовой компьютер управляет:

• подачей топлива в двигатель;
• выхлопом отработанных газов;
• поджогом горючей смеси в камере сгорания мотора.

Датчик играет важную роль при запуске двигателя. Без него автомобиль не заведётся и не сдвинется с места.

Принцип работы ДПРВ

Принцип действия датчика в любом автомобиле одинаков. Работает он на основе эффекта Холла, поэтому иногда ДПРВ (датчик положения распределительного вала) называют датчиком Холла. Эффект заключается в следующем: при прохождении полупроводника через постоянное магнитное поле в нём меняется направление движения заряженных частиц. На контактах меняется напряжение при пересечении магнитного поля.

В датчике размещён постоянный магнит, создающий магнитное поле. На зубьях колеса кулачкового вала размещён репер. Так называется металлический зуб. Он проходит через магнитное поле и формирует импульс напряжения на сигнальном контакте ДПРВ, который поступает в блок управления двигателем. Бортовой компьютер автомобиля всегда знает положение цилиндров. В этом ему помогает датчик Холла.

Располагается электронный прибор в разных автомобилях по-разному. Чтобы его отыскать, надо заглянуть в книгу по эксплуатации транспортного средства. В некоторых автомобилях установлено несколько датчиков Холла. Также нередко можно услышать ещё одно его название: датчик фазы.

Признаки неисправности

Электронный блок управления двигателем следит за показаниями датчиков. Самостоятельно обнаружить поломку в электронном приборе сложно, но есть несколько признаков, которые указывают на неправильную работу датчика или на его поломку.

Первый признак – это резкое превышение расхода топлива. Каждый водитель знает, сколько потребляет бензина или дизтоплива его автомобиль на 100 километров пробега. Если неожиданно увеличивается расход топлива, то датчик Холла забарахлил.

Периодическое превышение рабочей температуры силового агрегата – это второй признак неправильной работы датчика положения распредвала. В этом случае надо быть предельно внимательным и как можно быстрее устранить неисправность. Перегрев двигателя часто приводит к дорогому ремонту.

На приборном щитке установлен индикатор аварийной работы двигателя. Сам бортовой компьютер сигнализирует о возможной неисправности. Это будет третий симптом выхода из строя какого-либо датчика, в том числе и датчика положения распределительного вала.

Проверка своими силами

Конечно, квалифицированный ремонт и диагностику датчика проведут только специалисты станции техобслуживания. В этом им поможет специальный прибор – осциллограф. Но если нет возможности заехать на СТО, то проверить электронный прибор можно самостоятельно. Для этого необходим вольтметр.

Сначала проверяем целостность проводов, идущих к датчику. Для этого выполните следующие действия:

1. Найти в мануале по эксплуатации автомобиля, где расположен датчик.
2. Отключить фишку на ДПРВ.
3. Включить зажигание.
4. Замкнуть цепь через вольтметр. Если напряжение есть, то с проводкой всё в порядке. Иначе ищите, где обрыв или отсутствие контакта.

После проверки проводов приступаем к диагностике датчика. Её выполняют так:

1. Подключить один щуп вольтметра на сигнальный контакт датчика, второй замыкаем на +12 вольт.
2. Покрутить стартером. Если стрелка вольтметра не реагирует, то вышел из строя датчик. Замените на новый.

Установка ДПРВ на авто с бензиновым двигателем своими руками обычно не вызывает затруднения. С автомобилем, на котором установлен блок управления распределением фаз или дизельный силовой агрегат, лучше воспользоваться услугами станции технического обслуживания.

Выбор, устранение неполадок и замена датчика фаз на Калине

Мотор автомобиля оснащен специальным элементом, поддерживающим систему в целом – это датчик фазы. Его местонахождение – участок на головке двигателя, с левой стороны. Функция – определение в конкретный момент поворотного угла распредвала калина 8 клапанов (или 16). Выполняя свою деятельность, устройство изнашивается, приходит в негодность, поэтому его приходится заменять. Происходит подобное по множеству причин. Чтобы понять, как выбрать новое изделие, демонтировать сломанную и установить новую деталь, необходимо изучить информацию ниже.

Если своевременно не заменять механизм, возникают проблемы с корректным функционированием двигателя. Это ведет к дополнительным растратам и вытекающим проблемам в системе.

Назначение и функциональная нагрузка

Датчики на Калине 8 клапанов созданы для постоянного контроля угловой части ГРМ в положении силового узла от коленвала. Управляющий механизм получает необходимую информацию, а после обрабатывает ее. В результате впрыскивается топливо и  регулируется зажигание.

В основе изделия лежит принцип Холла – измерение движения (направления), изменение носителей заряда. Далее в промежуток времени, когда происходит пересечение магнитного поля полупроводником, происходит регистрация полученной информации. Поле образуется магнитом, находящимся в устройстве. Колесо вала имеет зубец из металла, проходящий около устройства. В это время происходит появление импульса, передаваемого в блок управления электронного типа.

ЭБУ помогает получать импульсы, поступающие в разные временные отрезки, анализирует их, распознает расположение в пространстве поршня ВИТ, а затем выдает команды для впрыска, зажигания смеси топлива.

Механизм начинает работать от искры, попадающей на свечи, когда происходит сжатие и пуск газов отработанного вида. Эти системы зависят от функций, которые выполняет датчик коленвала.

Грамотный выбор

Лада Калина 8 клапанов имеет определенные отличия от 16 — ти клапанного мотора. Однако автомобильные специалисты иногда осуществляют монтаж механизма с 8 клапанами на 16, при этом двигатель работает правильно.

Основные отличия похожих элементов системы:

• форма;
• размер разъема.

Датчик фаз Калина 8 кл может отличаться отсутствием специальной прорези, необходимой для сигнального диска. Такое изделие нельзя устанавливать на двигатель с шестнадцатью клапанами. Он функционирует со штырем, установленным на распределительном вале (на самом торце).

Во избежание ситуаций несоответствия, приобретайте механизм по характеристикам двигателя. Не нужно обращать внимание на маркировку производителя. Номер запчасти по каталогу ВАЗ (Гранта, Ларгус, Калина, Приора) будет всегда одинаковым:

• мотор с восемью клапанами – 21110370604000;
• 16-клапанный – 21120370604000.

Определение поломки

Устройство находится в близости от головки блока цилиндра, на силовом узле. Понять первые признаки плохого функционирования механизма легко, особенно опытному автолюбителю.

Вот основные критерии распознавания поломки:

• загорается, потухает лампочка, предназначенная для постоянного контроля двигателя во время проворачивания ключа зажигания в машине;
• загорается «Check engine» на приборной панели после того, как стартер делает три — четыре оборота и мотор приходит в действие. Датчик будет срабатывать, если электронный блок управления не будет получать необходимой информации и ему приходится использовать данные от ДПКВ;
• динамика мотора становится хуже – транспортное средство передвижения медленно нагоняет скорость (это легко заметить при движении под уклон). В этом случае причин неполадки три. Первая — датчик распредвала сломан, вторая – поломка ДМРВ, третья — снижена компрессия;
• сильный топливный расход – такой «симптом» не очень точный, имеет целый ряд возможных причин. Как отдельный критерий неполадки его брать не стоит, но как один из нескольких можно.

Если механизм вышел из строя, будет гореть «Check engine», при этом система выдаст ошибку «Р0340». Такой момент означает стопроцентную неисправность. Если такое произошло, необходимо проверить устройство. После детальной диагностики рекомендуется заменить неисправные детали.

Особенности при диагностике

При возникновении первых подозрений, рекомендуется приступить к тщательному осмотру. Если вам это не под силу, рекомендуется обратиться к профессионалам своего дела.

Первое, что нужно сделать – выяснить первичную причину поломки. Их может быть несколько:

• в схеме случилось короткое замыкание;
• температура силового узла поднимается;
• диск зубчатого типа сломан или поврежден;
• крепежные ушки повреждены;
• датчик фаз Калина 8 кл или 16 кл смещен.

Если загорается «Чек», которые выдает одну из двух ошибок – 0340, 0343, то вина точно лежит на устройстве фаз. Возможно, причина в соединениях.

Самостоятельное устранение неисправностей

Проблема в эксплуатации должна повлечь за собой проверку системы.  Провести ее можно самостоятельно за относительно короткое время. Если вы водитель — новичок или не разбираетесь в тонкостях, лучшим решением станет обращение в профессиональный сервисный центр. Там мастера помогут устранить все возникшие проблемы и поломки механизма.

Датчик коленвала и распредвала диагностируется при помощи специального тестера. Кабеля подключаются к необходимой клемме (А, В) в соответствующем порядке. Автомобиль заводится, следует подождать время его остановки. Важно тщательно наблюдать за изменением в напряжении.

На первых десяти секундах величина напряжения должна быть равной значению бортового типа. В таком случае цепь не разорвана. Если такого не происходит, то она замкнута или оборвана.

Иногда при целостной цепи напряжения не бывает. Такие неисправности часто возникают по вине контроллера. Проверить это несложно, во время подсоединении клемм А, С к тестеру. В результате должно быть бортовое напряжении при включенном зажигании. Если такого не происходит, значит необходимо искать обрыв дальше.

Замена устройства на новое

Это легкий процесс, с которым справится человек с небольшим опытом подобной работы. Если самостоятельно делать такую деятельность нет времени, можно всегда обратиться к грамотному мастеру.

Для замены потребуется:

• ключ на десять;
• качественный датчик фазы.

Этапы ремонтного мероприятия:

• отжав фиксаторы из пластмассы, следует отключить питание;
• болт крепежного типа откручивается;
• снятие самого устройства;
• вставляется аналог;
• подключение к системе.

Данные манипуляции не займут больше часа. Лучше не торопиться, чтобы все сделать качественно, а также не сломать пластмассовые фиксаторы.

Выход из строя данного механизма – редкое явление. Но случиться оно может с каждым, поэтому лучше понимать причины и знать, как устранить неполадки.

Что такое стрельчатая дуга? Ланцетная арочная конструкция

Арки довольно популярны в дизайне интерьеров. Практически в каждом стилистическом направлении жилья можно найти свою неповторимую форму постройки. Ланцетная арка используется для создания неповторимого восточного или готического интерьера.

Роль в истории

Ланцетные арки изначально украшали средневековые замки в готическом стиле, а также восточные дворцы. Элемент играл не только декоративную роль, но и служил для перераспределения нагрузки на пол, уменьшал вертикальную реакцию опор и тем самым уменьшал давление на фундамент.

Конструктивная особенность арочной стрельчатой ​​арки позволила значительно облегчить вес стен. Поэтому перекрытия использовались на всех уровнях здания и часто монтировались как дверные проемы. На пике популярности в виде стрельчатых арок могли оформляться оконные проемы.

Дизайн арки

Ланцетная арка имеет свой неповторимый дизайн, который выгодно отличает ее от остальных. Имеет заостренную арку и покатые стороны. Его форма может быть как простой, так и сложной, в зависимости от стилистической направленности дизайна.

Арка необычной формы — главное украшение интерьера, поэтому в остальном убранство комнаты может отличаться скромностью. Остроконечная арка предназначена для помещений с высокими потолками, только в этом случае она сможет подчеркнуть величие интерьера.

Как построить остроконечную арку

Построение остроконечной арки в классическом варианте начинается со схематического чертежа, на котором указаны размеры конструкции. Затем определяется материал для создания архитектурного элемента.После этого рассчитывается примерное количество необходимого строительного материала для конструкции.

На сегодняшний день самая популярная деревянная стрельчатая арка, и конструкция из гипсокартона не отстает. Последние просты в строительстве и не требуют особых финансовых затрат, в то время как деревянные конструкции требуют много времени на создание.

Создание стрельчатой ​​внутренней части из гипсокартона происходит в несколько этапов:

1. Металлический профиль разрезается по бокам для придания мягкости и возможности образования арки.
2. Арка желаемой формы формируется из профиля и фиксируется длинными шурупами.
3. Металлический профиль обшивается гипсокартоном, вырезанным по форме.
4. Ведутся отделочные работы.

Этот вариант дизайна можно полностью выполнить в домашних условиях без применения специальных строительных навыков.

Материалы для построения арки

Материал для изготовления арки должен соответствовать стилистическому дизайну помещения.Наиболее часто используемые строительные материалы:

1. Камень — достаточно самостоятельная часть интерьера, не нуждающаяся в дополнительной отделке. Плитку под камень можно использовать для отделки арок из других материалов.
2. Дерево выглядит максимально естественно и естественно в любом интерьере. К недостаткам можно отнести только дороговизну материала, которая варьируется в зависимости от породы дерева.
3. Гипсокартон — самый доступный и популярный материал для отделки арок любого вида.С его помощью вы можете создавать дизайны любых форм и размеров. Готовый дизайн можно украсить в зависимости от внутреннего оформления помещения.
4. Полиуретан относится к полностью синтетическим материалам, выдерживающим высокую влажность и ультрафиолет. К плюсам можно отнести простоту установки.

Выбор материала для создания арок в готическом стиле зависит от личных пожеланий человека и его финансовых возможностей.

Стилистическое направление

Как уже говорилось выше, стрельчатая арка — это предмет интерьера, который используется в готическом или восточном стиле.Его часто украшают мозаикой или витражами, которые призваны стать центром внимания всего интерьера комнаты.

Чтобы создать готический стиль со стрельчатой ​​аркой, важно использовать другие элементы интерьера и композиции. Например, остроконечные арки дверных проемов в сочетании с индивидуальным дизайном самой двери помогут реализовать неповторимую атмосферу в помещении. К тому же кованые элементы и массивная деревянная мебель помогут подчеркнуть изысканность готики.Используется специфическая фурнитура: подсвечники, хрустальные люстры, картины в больших рамах. Они помогут подчеркнуть уникальность стрельчатых арок витражей, выполненных на арке конструкции или окнах комнаты.

В восточном стиле оформления интерьеров также часто используются остроконечные арки, но, в отличие от готики, они украшены фигурной резьбой и сложностью дизайна. Подчеркнуть восточные нотки помогут ковры, мягкая мебель с деревянными элементами и аксессуары в восточном стиле.

Зачем нужны арки в доме?

Универсальность арок способна как разграничить пространство комнаты, так и объединить ее в одно целое. Комбинируя комнаты, можно создать эффект однокомнатной квартиры с неограниченным пространством. К тому же конструкция способна разделить большую гостиную на зоны.

Практически установка арок вместо межкомнатных дверей оправдана в малогабаритных квартирах, где каждый сантиметр дорожного пространства. Громоздкая дверь занимает много места, а арка в свою очередь выглядит компактно и аккуратно.Кроме того, с его помощью можно объединить две комнаты в одну, например, кухню с гостиной.

Архитектурный элемент может быть простым или сложным — все зависит от желаемого результата в дизайне интерьера. В некоторых случаях сложные конструкции с арками могут открывать обзор сразу на несколько помещений.

Где используются арки?

Практическое и декоративное назначение стрельчатых арок многогранно; их можно использовать для обрамления:

1. Дверные и оконные проемы — дизайнерское решение, направленное на создание индивидуального стиля.Нюанс в том, что двери и окна нужно будет делать на заказ, что повлечет за собой немалые затраты.
2. Зонирование арками — всем известный дизайнерский ход по увеличению пространства комнат. Используя арочные конструкции, можно зрительно увеличить пространство, сохранив приватность каждой зоны.
3. Проектируйте переходные зоны, например, небольшие узкие коридоры. В этом случае потолочная арка повторяет остроконечную форму арки. Такой способ оформления помещений подходит исключительно для помещений с высокими потолками, так как зрительно уменьшает пространство.
4. Декор с имитацией арок можно использовать в помещениях любого размера. Книжные полки и аксессуары часто помещают внутрь фальшивого хранилища.



Современные дизайнеры интерьера помогут подогнать внешний вид арки к конфигурации конкретного дома. При этом пространство визуально не уменьшится, а в некоторых случаях даже увеличится.

КОДЫ ОШИБОК ВАЗ 2111.pdf | Впрыск топлива

Коды ошибок ваз 2111 форсунка 8 клапанов. Диагностика самого ВАЗа ?!

Несколько вариантов самарских автомобилей с двигателями ВАЗ-2111 сходят с конвейера тольяттинского завода АвтоВАЗ.Эти двигатели оснащены системой многоточечного распределенного впрыска топлива, которая имеет несколько опций. Первая версия системы является плодом сотрудничества АвтоВАЗа и американской компании GENERAL MOTORS (GM), которая предназначена только для экспорта. Автомобиль соответствует экологическим нормам Евро-2, на нем установлен преобразователь, в системе впрыска установлен датчик концентрации кислорода (ДКК) в выхлопном потоке (ВОГ). Но двигатель должен работать только на неэтилированном бензине, иначе названные элементы выйдут из строя.Комплектующие для такой системы впрыска поставляет GM. Второй вариант — для внутреннего рынка. Его особенность — фирменный электронный блок управления (ЭБУ) Январь-4, компоненты системы российские, в нем нет преобразователя и ДКК, допускается использование этилированного бензина. Детали для второго варианта системы производятся небольшими партиями на различных отечественных предприятиях. Контактные разъемы узлов и блоков в системах первого и второго вариантов одинаковы, некоторые из них взаимозаменяемы.Третий вариант появился благодаря сотрудничеству с немецкой компанией BOSCH. К двигателю 2111 прибавилось пять «сил» — теперь он развивает мощность 57 кВт (77 л.с.). Установлен новый впускной коллектор и распредвал с более широкими фазами. Разработаны два блока управления: более дешевый ECU-M1.5.4, обеспечивающий стандарты токсичности Euro-2, и перспективный ECU-MP 7.0, более дорогой, но отвечающий более жестким требованиям Euro-3. Третья версия системы имеет оригинальные разъемы, и система несовместима с первыми двумя.Определить, какой системой впрыска оснащен двигатель того или иного автомобиля, можно по надписи на компьютере, содержащей каталонский номер ВАЗ, наименование, серийный номер и дату изготовления агрегата. Компьютер также называют контроллером. Данные для различных типов контроллеров приведены в табл. 1-3.

«Ситроен С4» не заводится: возможные причины, способы устранения поломки. Citroen C4 купе

Автомобиль после аварии, по словам владельца автомобиля, попал точно в середину «морды», но до двигателя не дошел.Автомобиль конечно выглядит ужасно, но реставрации подлежит. Жаловались, что машина не заводится, свечи засохли, а в рейке есть топливо. По первым признакам у меня сложилось впечатление, что иммобилайзер заблокирован и проблема скорее в ключе, но я был уверен, что этот ключ заводился и до аварии он работал.
Компьютерная диагностика выявила ошибки в датчике положения коленчатого вала (датчик фаз), и это уже можно сказать основная причина, независимо от того, какой автомобиль заводится и следующие ошибки — пропуски зажигания в цилиндрах и отсутствие сигнала на форсунках. .Последовательность работы понятна, поменять битый датчик фаз. Проверил, датчик не работает, провода от датчика к блоку управления (БУ) целы. После замены датчика на свечах должна появиться искра, при появлении искры БУ подает сигнал на форсунки. Так построен алгоритм работы на Пежо и Ситроен, скажу, что французам нужно отдать должное, система управления построена таким образом, что если нет искры, то свечи не будут заливать топливо.Принесли датчик, заменили, ключ на «СТАРТ», но машина не подает признаков желания заводиться. Я снова повернул ключ, бензонасос не слышен. Возможны три варианта такой ситуации: первый — встроенная сигнализация, блокирующая только топливный насос, второй — штатная сигнализация (иммобилайзер), и третий — блокировка топливной системы при аварии. Раньше у этих автомобилей была кнопка, которая срабатывала при аварии или с очень сильным встряхиванием (что тоже считалось аварией), чтобы снизить вероятность возгорания автомобиля при аварии.И сейчас таких кнопок нет, но система защиты осталась, только в электронном виде. За это отвечает так называемое двойное реле. Это реле управляется блоком управления для полной работы двигателя, а вторая часть управляется сигналами подушек безопасности. Поле ДТП эта система защиты срабатывает, потом разблокируется, но бывают исключения. Завел последовательно, разблокировал встроенную сигнализацию, чтобы на нее не падали подозрения. НЕ ЗАПУСКАЕТСЯ. Двойное реле нельзя обойти, так как производитель сделал блок неразборным и все компоненты (реле, в том числе двойное реле) несъемные.Решил отложить эту ситуацию на крайний случай, решил разобраться с иммобилайзером. Чип разблокировки иммобилайзера находится прямо в ключе. Бывают случаи, когда аккумулятор в ключе просто разряжается и иммобилайзер не распознает ЧИП. Проверить это несложно, нажимаем кнопки управления на ключе, и если машина среагирует, ключ исправен. В этой ситуации машина не реагировала на ключ. УНИКАЛЬНО иммобилайзер, второй признак блокировки иммобилайзера — отказ сбрасывать ошибки в блоке управления.Попросил второй ключ, ключ оказался дома, через время принесли. Вставляю ключ, машина загремела от «полтычки». Оказалось, что первый ключ без чипа, он был вынут для обхода иммобилайзера во встроенной сигнализации, для автозапуска. Хозяин машины стал ругать себя: «ЗДЕСЬ он вызвал автоэлектрика, столько времени потратил, денег, а оказывается, просто перепутал ключ». Пришлось его успокаивать, хотя первым вопросом была блокировка иммобилайзера, но я вдруг убедился, что ключ цел.НЕТ ГУДО БЕЗ ХОРОША. Во-первых, машина не заводилась из-за датчика фаз, вторые сделали компьютерную диагностику, сбросили ошибки, сделали ревизию автоэлектрика и выяснили, что она может выйти из строя в ближайшее время (из-за аварии). В общем, деньги потрачены не зря.

Citroen C4 Coupe 1.6 16V / Citroen C4, 3dv coupe, 110 л.с., 4АКПП, 2004 — 2008 — стартер крутится, но двигатель не запускается

Стартер проворачивается, но двигатель не запускается

Причины

Причин такого поведения автомобиля может быть довольно много.Основные из них перечислены ниже. Мы разделили их на две категории. Для начала рассмотрим те, с которыми справится любой новичок:

Человеческий фактор :
Вы забыли выключить противоугонное устройство, которое блокирует, например, только топливный насос.
Забита выхлопная труба. Добрые люди кладут в него тряпку или картошку, а может вы просто въехали в сугроб — вариантов много. Выхлопная труба должна быть свободной.

Все вышеперечисленное, в общем, не является поломкой и решается в кратчайшие сроки.А теперь давайте разберемся с причинами, связанными с технической неисправностью:
Если стартер крутится очень медленно, то причиной может быть загустевшее масло в двигателе на морозе. Или, возможно, разрядился после длительного пребывания Аккумулятор или его сильно окисленные клеммы. В этом случае напряжение бортовой сети может просесть так, что блок управления двигателем откажется работать. Что ж, тут все ясно: масло нужно заливать по сезону, аккумулятор надо заряжать или заменять.
Что-то замерзло — вода в газопроводе, солярка в баке или фильтре.Ищите теплый ящик!
Неисправен топливный насос … Это легко проверить, если только вы не пытаетесь завести машину возле оживленной и шумной трассы. Если вокруг тихо, то чуткое ухо способно уловить отсутствие характерного жужжания бензонасоса при работе стартера. В лучшем случае виноват плохой контакт в цепи; в худшем случае придется заменить помпу.
Вращается коронка маховика. Такое иногда случалось на автомобилях прошлых лет выпуска, вплоть до ВАЗ-2109.Слышно, как Bendix борется с короной, а корона скрипит на маховике. Скоро замена маховика.

Стартер не зацепляется за коронку … Причина: износ деталей, сколы зубьев и т. Д. При попытке запуска слышно скрежетание зубьев. Приготовьтесь заменить кольцо или маховик.

воткнул бендикс … то ли полетел его привод, то ли сам бендикс — не важно. Слышно, что стартер вращается на высоких оборотах, но попыток провернуть двигатель больше нет.Приготовьтесь к ремонту или замене самого стартера.

Отказ системы зажигания в бензиновых авто … Проверяем все — свечи, катушки, проводку и т.д.
На дизельном авто не работают свечи накаливания. Проблема может быть в блоке управления, а также в силовом реле. Сами свечи тоже стоит проверить — с этим придется повозиться.

Ремень ГРМ разлетелся в клочья … Это легко пощупать: стартер стал крутить легко.Если повезло (поршни не встретились с клапанами), достаточно заменить ремень, если нет, то половину мотора.

Ремень ГРМ выскочил на несколько зубцов, нарушив правильную установку фаз газораспределения. Опять же, в лучшем случае вам нужно будет поставить ремень на место, но в худшем вас ждет дорогой ремонт.
Повышенное сопротивление вращению коленчатого вала: задиры на валах, вкладышах подшипников, деталях цилиндро-поршневой группы, деформации вала. Проверьте, можно ли проворачивать двигатель при толкании автомобиля с включенной высшей передачей.механическая коробка передач. На автомате вам придется пробовать провернуть двигатель за болт крепления ведущего шкива вспомогательных агрегатов … Если двигатель можно проворачивать относительно легко, то поиск причины нужно будет продолжить.

Заклинивший генератор, насос гидроусилителя руля, компрессор кондиционера … Неисправный блок препятствует вращению двигателя. Чтобы проверить, сначала вы можете увидеть, не слишком ли натягивается ремень, когда вы пытаетесь провернуть двигатель. Если подозрения подтвердятся, то можно снять ремень привода вспомогательных агрегатов и попробовать самостоятельно добраться до СТО.Конечно, это будет работать только на автомобилях, где насос охлаждающей жидкости вращает ремень ГРМ. При неработающей помпе, без циркуляции охлаждающей жидкости быстро закипит даже холодный двигатель.
Они пытались украсть вашу машину ночью, но что-то пошло не так. В результате нападавшие окопались, что-то сломали и с позором скрылись. Здесь без диагностики на СТО проблему не решить.

Что делать

Если стартер крутится, а двигатель не запускается, в первую очередь следует проверить систему питания и систему зажигания.
Обратите внимание, что все эти проверки следует выполнять только тогда, когда стартер вращается плавно, без рывков. В противном случае (рывки при работе стартера или щелчки вместо обычного гудения) проблему следует искать, прежде всего, в самом стартере.

Проверку топливной системы проводить последовательно — от топливного насоса до форсунки (карбюратора):

1. Если у вас форсунка, то при включении зажигания должно быть гудение электрического топливного насоса. слышно в салоне.Если гула нет, значит, либо перегорел мотор бензонасоса, либо на нем нет напряжения. Поэтому необходимо проверить сам бензонасос, а также его предохранитель.

2.C карбюраторные автомобили все немного сложнее: топливный насос приводится в действие распредвалом, поэтому для проверки придется отсоединить конец шланга от впускного патрубка карбюратора или выпускного патрубка бензонасоса. Если несколько раз повернуть ручку ручной подкачки топливного насоса, бензин должен идти из штуцера или шланга.

3. Для проверки наличия бензина в рампе форсунок нажмите на вентиль штуцера для подключения помпы: бензин должен идти оттуда.

4. Обязательно проверьте топливный фильтр … Возможно, в двигателе просто не хватает топлива, поэтому он не запускается.

5. Еще одна причина, по которой стартер крутится, а машина не заводится, — засорение дроссельной заслонки.

После выполнения всех вышеперечисленных шагов вы можете снова попробовать завести машину. Если стартер все равно крутится, но машина не заводится, то нужно переходить к проверке системы зажигания.

1. Для начала нужно открутить свечу и проверить, нет ли на ней искры. Для этого надеть выключенный высоковольтный провод свечи, коснуться металлической части двигателя юбкой свечи зажигания и запустить двигатель стартером (для этого понадобится помощник). Если есть искра, значит, свеча в порядке.

2. Если в автомобиле с впрыском нет искры, значит проблема в модуле зажигания.

3. Если в карбюраторном двигателе нет искры, необходимо проверить катушку зажигания.Вытащите центральный провод из крышки распределителя, поместите его на конце в 5 мм от металлической части двигателя (не касаясь) и попросите помощника провернуть двигатель стартером. Если искры нет, катушка неисправна.

4. Если есть искра и катушка зажигания исправна, снимите крышку распределителя и посмотрите, нет ли под ней дефектов (нагар, трещины и т. Д.).

Бывают случаи, когда всех этих проверок недостаточно, и автовладельцу приходится проводить более глубокие проверки, чтобы определить причину, по которой стартер крутится, а двигатель не запускается.Среди причин, по которым это может быть, также есть:

1. Перегорел предохранитель. Это нечасто, но все же стоит проверить целостность предохранителей в блоках.

2. Коррозия любых электрических частей.

3. Конденсат под капотом. Бывали случаи, когда машина не заводилась именно из-за чрезмерной влажности под капотом.

Технические характеристики

Технические параметры Citroen C4 Coupe 1.6 16V / Citroen C4 в кузове 3 двери.купе с двигателем 110 л.с., 4 АКПП, с 2004 по 2008 год выпуска

Этот представитель французского автопрома нашел широкую признательность отечественного покупателя. Citroen C4 имеет современный внешний вид и отличные технические характеристики.

Но, как и все автомобили, он иногда может давать сбой, например, не заводится или глохнет в самый неподходящий момент.

Многие автомобилисты сталкиваются с ситуациями, когда:

• поставил машину в гараж, а утром машина не заводится;
• машина начинает работать после нескольких попыток;
• машина едет, двигатель регулярно гудит, но внезапно перестает разговаривать и не подает признаков жизни;
• после включения зажигания двигатель немного шумит и глохнет;
• при работающем двигателе автомобиль издает звуки, похожие на чихание или огонь из выхлопной трубы;
• стартер крутится, но Ситроен не заводится.Но на буксире начинается с пол-оборота.

Запустив двигатель, можно узнать, что случилось с автомобилем.

Основные неисправности мотора

Если Citroen C4 перестает заводиться, нужно подумать и попытаться определить причину.

Для начала нужно осмотреть форсунку. При выходе из строя данного агрегата машина не заводится как в жаркое, так и в холодное время года. На приборной панели должно появиться предупреждение о проверке двигателя.

Конечно, бывают исключения, когда двигатель работает даже при включенном индикаторе, но в таких случаях он глохнет или будет работать нестабильно.В Ситроене могут быть забиты форсунки. Очень часто ЭБУ может быть причиной молчания двигателя автомобиля. Поэтому рекомендуется начать проверку производительности именно этих узлов.

Самая частая причина нестабильности двигателя — свечи зажигания, залитые топливом.

Первые несколько попыток запуска двигателя все же могут вселять надежду на положительный результат водителя. Но затем двигатель полностью останавливается. Одной из причин поломки может быть катушка зажигания или датчик коленвала.

Европейские инженеры разработали очень хорошие агрегаты, но у большинства моделей есть три существенных недостатка: быстрое засорение топливного фильтра.

В этом случае машина будет долго пытаться заводиться и, если все-таки получится, будет работать нестабильно; выход из строя топливного насоса. Это влечет за собой полную тишину двигателя; недостаточное давление в топливной рампе.

Основная проблема — плохая компрессия и неравномерные зазоры клапанов. В этом случае потребуется полная диагностика двигателя, без которой определить возможную причину не так-то просто.

Некоторые поломки полностью устраняются без использования специального инструмента.

На что еще обращают внимание водители

Чтобы убедиться, что он сломан, необходимо отключить питающую магистраль, провести внешний осмотр заслонки (возможны механические дефекты).Когда двигатель не работает, дроссельная заслонка должна быть в закрытом положении. Если он не закрывается полностью, необходимо очистить дроссельную заслонку.

• Если двигатель запускается и сразу останавливается.

Возможно это иммобилайзер. Как узнать? Неисправность должна отображаться индикатором. Для устранения проблемы необходимо использовать специальное оборудование или заменить ключ с микросхемой внутри на запасной.

• Стартер не крутит, а щелкает, но запуск не осуществляется.

Похоже на реле втягивающего устройства стартера. Его нужно срочно менять. Также нельзя забывать про аккумулятор … Если он разряжен, то его зарядки хватает как раз на щелчки. При такой проблеме проверяют проводку стартера и реле.

Citroen C4 полностью подчиняется электрической системе. Поэтому его следует диагностировать, чтобы в дальнейшем с ним не возникало вопросов.

Дизельные двигатели для Citroen

французских автомобилей марки Citroen выпускаются в двух модификациях: с бензиновыми двигателями и дизельными.Что касается дизельных машин, то принцип работы существенно отличается от их аналогов на бензине. Соответственно, причины, по которым они не запускаются, тоже разные. Для эффективной работы дизельных агрегатов требуется высокая компрессия.

В случае уменьшения степени сжатия воздух, поступающий в камеру сгорания, будет сжиматься, но не до необходимой степени. Если воздух не сжат полностью, он не нагреется, и топливо не сможет воспламениться.Часто свечи зажигания влияют на запуск двигателя. И тут, тем более, проблем с запуском может не возникнуть при горячем двигателе. Но как только остынет, машина не сдвинется с места ни на сантиметр.

Бывают случаи, когда дело не в свечах, а в электронике, которая ими управляет. Топливная система также страдает при попадании в нее мелких посторонних частиц. Если при запуске двигателя из выхлопной трубы вышел синий дым, значит проблема именно в топливной системе (топливо подается в цилиндры, но процесс зажигания не начался).

В случае, когда дизель С4 не запускается в холодную зимнюю погоду, это должно навести на мысль о некачественном топливе. Возможно, в нем есть парафин. Дело в том, что в холодную погоду топливо просто загустевает до такого состояния, что не проходит через топливный фильтр. Поэтому зимой для дизельных Ситроенов используется только специальное топливо.

Еще один негативный момент — образование трещины в топливопроводе. Через него топливо будет покидать систему.

Есть закономерность — если при запуске образуется едкий выхлоп, значит, в цилиндры поступает топливо. Отсутствие дыма свидетельствует о неисправности свечей зажигания или компрессии.

Проблем с двигателем может быть много. Если вы имеете дело с бензиновым двигателем, то на бензонасос нужно обратить особое внимание. В случае с дизельными агрегатами лучше обратиться в автомастерскую, так как самостоятельно диагностировать поломку будет не так просто.

Автомобиль — очень сложный механизм, и для того, чтобы он полностью помогал, а не доставлял неудобств при ремонте, который зачастую обходится довольно дорого, ему необходим хороший уход и периодическое обслуживание.

Датчик детонации ВАЗ 2114 8 клапанов. Датчик детонации ВАЗ

Текущая доступность автосервиса не избавляет автовладельца от необходимости знать признаки неисправности датчика детонации ВАЗ 2114 и других узлов автомобиля. С ней нужно дружить, нужно ее слушать — и тогда вы будете водить машину, а не лежать под ней (или платить за соответствующую работу немалые суммы). Что касается DD, то не стоит думать о нем как о чем-то незначительном, соотнося его функции с его небольшим размером.

От этого датчика зависит регулярность работы двигателя: он контролирует моменты детонации, часто определяет его причины, передает информацию бортовым «мозгам», которые корректируют угол опережения зажигания и регулируют воспламенение смеси, поступающей в двигатель.

Позднее зажигание — это одна из иллюстраций того, как система управления и датчик детонации работают вместе. Если не регулировать процесс, то отдельные узлы (в частности, шатуны) будут постоянно перегреваться, быстрее изнашиваются, все чаще требуется разносторонний текущий ремонт, а затем капитальный.

Признаки неисправности датчика детонации ВАЗ 2114 также можно определить по показаниям бортового компьютера, и по поведению самого автомобиля.

Тревожные симптомы

• Двигатель начинает подрываться. Это означает, что DD не отправляет сигналы в систему управления и не регулирует угол опережения зажигания;
• Динамика сильно ухудшается, авто;
• Ускорение замедляется, двигатель ревет, машина медленно набирает скорость;
• «» Загорается при трогании с места, при катании под гору и при ускорении.Более того, если «Чек» горит только при включении зажигания, а через 6 секунд гаснет, это нормально: «мозги» тестируют все комплектующие авто.

Компьютерные подсказки

• Код 0325 указывает на обрыв провода питания.Самая частая версия произошедшего — окисление контактов, сама проводка рвется редко. Зачистка клемм в большинстве случаев устраняет проблему. Однако, если после обработки ошибка не исчезла, нужно проверить ремень ГРМ: значит, он проскочил на несколько зубцов. проблема исчезает;
• 0328 в большинстве случаев сигнализирует о неисправностях высоковольтных проводов, но в некоторых случаях может снова сообщить о скачке ремня;
• 0326 и 0327 говорят о слабом сигнале с датчика детонации.Здесь возможны 2 варианта: либо ослабла затяжка ДД, либо, опять же, окислились контакты.

Проверка датчика

• Выключить зажигание и залезть под капот;
• При наличии 2-х контактного датчика детонации гайка закручивается ключом на 13, если есть 1-контактный, берется инструмент на 22;
• Мультиметр (или вольтметр) настроен на режим работы максимум 200 МВ;
• Электроды аппарата подключаются к клеммам DD … Официально считается, что индикатора вольтметра (мол, напряжение есть) вполне достаточно. Однако опытные водители так не считают: датчик должен реагировать на детонационные удары. Поэтому проводятся дополнительные исследования: датчик слегка постукивают ручкой отвертки; при ударах показания счетчика должны измениться. Если они остаются постоянными, ДД требует замены.

Конструкция каждого автомобиля включает большое количество различных датчиков.Эти устройства необходимы для того, чтобы следить за состоянием основных узлов автомобиля и передавать информацию в электронный блок управления. ЭБУ на основе полученных данных регулирует работу конкретной системы и при необходимости вносит соответствующие изменения.

Датчик детонации на ВАЗ-2114 расположен между цилиндрами двигателя. Такое расположение позволяет максимально эффективно использовать этот простой, но чрезвычайно важный механизм … Каково основное назначение датчика детонации и каковы основные симптомы его неисправности?
.jpg «alt =» (! LANG: ВАЗ 2114 датчик детонации «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/08/foto-1-8..jpg 300 Вт «>!}

Как устроен датчик и что это за

В основе механизма лежит принцип пьезоэлемента. Это означает, что если в цилиндре двигателя возникает вибрация другой природы, сигнал в ЭБУ будет передаваться с помощью электронных импульсов. В свою очередь, последний элемент этой цепочки внесет изменения в работу угла зажигания.

Такой алгоритм действий позволяет защитить узлы и детали от механических повреждений. На «четырнадцатом» в большинстве случаев присутствуют широкополосные механизмы, но чаще всего производитель устанавливает устройства резонансного типа, чаще всего на самых первых экземплярах ВАЗ-2114
data-lazy-type = «image» data- src = «https://vazremont.com/wp-content/uploads/2017/08/foto-2-7..jpg 687w, https://vazremont.com/ wp-content / uploads / 2017/08 / foto-2-7-300×221..jpg 660w «sizes =» (max-width: 687px) 100vw, 687px «>

Принципиальное отличие устройства резонансного типа заключается в том, что оно способно улавливать только шум частоты детонации.

Механизм широкополосной связи превосходит своего аналога в том, что он имеет более широкий диапазон возможностей. Такой датчик способен улавливать шум различной частоты, что, несомненно, придает системе автомобиля дополнительную устойчивость.

Приборы работают по разным принципам, поэтому в случае выхода из строя резонансного датчика его нельзя заменить на широкополосный. Аналогичная ситуация и в обратном случае. Если возникнет острая необходимость в замене и изменении принципа работы механизма, то придется приобрести новый блок управления.

Основные симптомы неисправности

Data-lazy-type = «image» data-src = «https://vazremont.com/wp-content/uploads/2017/08/foto-3-8.jpg» alt = «(! LANG : Неисправности датчика детонации «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/08/foto-3-8..jpg 300w «>!}

Если вышел из строя датчик детонации ВАЗ-2114, то в большинстве случаев водитель сможет заметить на приборной панели мигающий индикатор Check Engine.При этом неисправность легко заметить по самому поведению автомобиля. Автомобиль плохо разгоняется, не обгоняет, «задыхается» при подъеме в гору. Двигатель нестабилен и имеет явные признаки неисправности. Другие симптомы включают:

• частый перегрев мотора;
• при резком нажатии отчетливо слышен стук на педаль газа;
• бортовой компьютер выдает ошибку, расшифровка которой свидетельствует о неисправности датчика.

Детонационные детонации часто возникают из-за некачественного бензина.Если все вышеперечисленные симптомы присутствуют, лучше всего провести полную компьютерную диагностику автомобиля. Мониторинг позволит определить, на каких этапах работы двигателя наблюдается худшая производительность, а компьютерная диагностика позволит узнать код ошибки датчика детонации.

Диагностика позволяет выявить такие неисправности, как обрыв цепи, превышение уровня сигнала или слишком низкое его значение.

Если диагностика выявила неисправность датчика детонации, необходимо еще своими руками убедиться, что прибор работает некорректно.

Проверка ДД дома

Data-lazy-type = «image» data-src = «https://vazremont.com/wp-content/uploads/2017/08/foto-4-8.jpg» alt = «(! LANG : Тест датчика детонации «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/08/foto-4-8..jpg 300w, https://vazremont.com/ wp-content / uploads / 2017/08 / foto-4-8-660×496.jpg 660w «>!}

Как проверить датчик детонации ВАЗ 2114 в домашних условиях? Определить работоспособность механизма можно с помощью омметра или цифрового вольтметра.Первый позволяет определить сопротивление, а второй — напряжение между контактами. У исправно работающего датчика детонации ВАЗ 2114 сопротивление практически бесконечное. Если этот индикатор полностью отсутствует, то механизм подлежит замене.

Порядок измерения напряжения вольтметром следующий:

1. Установите предел на приборе на 200 милливольт.
2. Подключите щупы вольтметра к контакту DD.
3. Постучать по корпусу датчика без приложения силы, например, отверткой.
4. Запишите показания цифрового вольтметра.

Возможны разные показатели, так как цифра в большинстве случаев зависит от силы удара по телу. Далее, сравнив полученные показатели, можно приступать к замене ДД. Если цифровой вольтметр вообще не отображал никаких цифр, это говорит о том, что ДД полностью вышел из строя и его необходимо срочно заменить.

Как заменить датчик

Data-lazy-type = «image» data-src = «https: // vazremont.com / wp-content / uploads / 2017/08 / foto-5-8.jpg «alt =» (! LANG: замена широкополосного DD «srcset =» «data-srcset =» https://vazremont.com/wp -content / uploads / 2017/08 / foto-5-8..jpg 300w «>!}

Заменить механизм самостоятельно несложно. Он расположен между вторым и третьим цилиндрами, нужно открыть капот и обеспечить себе беспрепятственный доступ. Важно, чтобы двигатель в это время был выключен. Как только ДД обнаружен, необходимо отсоединить штекер, идущий на провода датчика.

Если механизм широкополосный, то вам понадобится ключ на «13» для выполнения всей работы. В случае резонансного устройства вооружитесь ключом на «22». Вам просто нужно открутить гайки со шпилек ключом на «13» или сам пьезоэлектрический датчик ключом «22». Также необходимо зачистить контакты наждачной бумагой, удалить всю грязь и окисления. Не пренебрегайте этой процедурой, ведь качество передаваемого сигнала зависит от состояния контактов.
.jpg «alt =» (! LANG: Резонансная замена DD «srcset =» «data-srcset =» https: // vazremont.com / wp-content / uploads / 2017/08 / foto-6-6..jpg 300w «>!}

Окисление и различные виды налета мешают передаче высококачественного сигнала. Как следствие, это приводит к снижению уровня и точности пульса, что наложит свой отпечаток на работу автомобиля. После этого необходимо установить новый механизм и собрать в обратном порядке.

Полезное видео

С другой полезной информацией вы можете посмотреть видео ниже:

17.09.2012

Где находится датчик детонации? Чтобы найти ответ на вопрос, где находится датчик детонации, обратите внимание на рисунок. Он расположен между вторым и третьим цилиндрами на стороне радиатора блока цилиндров.

Датчик детонации двигателя ВАЗ выпускается 2-х типов:

• Резонансный (бочкообразный).
• Широкополосный (в форме планшета).

Эти два типа не взаимозаменяемы, поэтому при покупке обязательно выберите правильный датчик.

Также датчики:

• Одноконтактный датчик.
• Двухконтактный.

Для чего нужен датчик детонации?

Датчик детонации обеспечивает нормальную работу двигателя. Если датчик детонации сломан, это приведет к тройке двигателей, увеличению расхода бензина. Разобрались, для чего нужен датчик детонации, теперь нам нужно выяснить принцип работы.

Принцип действия

Датчик детонации контролирует детонацию двигателя.Чем сильнее удар, тем большее напряжение подает датчик, который, в свою очередь, правильно выравнивает угол опережения зажигания. Другими словами, если в двигателе возникает детонация, датчик срабатывает позже для нормальной работы двигателя.

Признаки неисправности датчика

1. двигатель.
2. Низкая динамика автомобиля.
3. При старте на подъеме загорелась проверка возраста.
4. Проверка возраста сработала, когда автомобиль разогнался.

Если вас беспокоит один из этих моментов, то, возможно, неисправен датчик детонации.Для более точной диагностики проверьте датчик детонации ().

Если ваш бортовой компьютер выдает ошибку о неисправности датчика детонации, то смотрите статью :.

Сегодня каждая машина оснащена различными регуляторами и контроллерами, предназначенными для контроля и управления различными системами … Одна из таких машин — детонация. Подробнее о назначении, видах и процессе замены вы можете узнать из этого материала.

Назначение и принцип работы датчика

На 8- и 16-клапанных двигателях ВАЗ 2110 выполняет функцию управления системой зажигания горючей смеси.Из-за позднего зажигания водитель может столкнуться с проблемой увеличения расхода бензина, снижения мощности двигателя и перегрева. Если воспламенение горючей смеси произойдет позже, это может привести к прогоранию клапанов, а также снижению мощности двигателя.

Что касается принципа работы устройства на двигателе внутреннего сгорания на 8 или 16 клапанов, то он заключается в пьезоэлектрическом эффекте. То есть уровень напряжения полностью зависит от физического воздействия на компонент. Если давление выше, импульс напряжения соответственно увеличится.

Разновидности

Если говорить о типах датчика фазы ВАЗ, то в отечественных «десятках» могут применяться регуляторы следующих типов:

• широкополосный контроллер;
• устройство резонансного типа.

В широкополосных версиях преобразователь АЦП воспринимает влияние всех импульсов тока, которые генерирует устройство. Если в системе внезапно возникает резонанс, то измерительный блок может воспринимать колебания только той или иной частоты, актуальной для момента детонации в двигателе.

Следует отметить, что оба типа сами по себе не являются взаимозаменяемыми, поскольку они имеют существенно разные уровни импульсов. Так что если вы столкнулись с проблемой сбоев в работе устройства и, соответственно, с необходимостью замены датчика детонации, то лучше установить тот же регулятор, который уже был установлен (автор видео — Канал Ремонт двигателя! И интересно!).

Общие неисправности

Перед тем, как сменить устройство на 8-ми клапанном моторе, нужно уделить время его диагностике, для этого в первую очередь проверить силовую проводку.Как показывает практика, часто ошибка датчика фазы связана с окислением контактов, если это так, то их нужно будет только почистить. Этот регулятор обычно очень надежен и редко показывает признаки неисправности.

А вот если выходит из строя контроллер на 8- или 16-клапанном моторе, можно либо проверить на компьютере, либо проанализировать признаки неисправности:

• падение мощности 8- или 16-клапанного мотора;
• время от времени на приборной панели может появляться индикатор Ckeck Engine, особенно при увеличении мощности, в самом начале езды или при движении в гору;
К
• признакам неисправности можно отнести и тройной двигатель — при движении на малых оборотах двигатель начинает трястись;
Автоматическая диагностика
• также покажет ошибки 0325, 0326, 0327, 0328, которые указывают на неисправность в электрической цепи устройства.

Проверка работоспособности

Как проверить датчик детонации своими руками? Для диагностики понадобится мультиметр, который сначала нужно настроить на работу в диапазоне 200 мВ. Чтобы проверить работоспособность регулятора, необходимо подключить щупы прибора к его разъемам. Если в вашей «десятке» есть резонансный контроллер, то в этом случае к корпусу нужно подключить один зонд.

Затем нужно постучать отверткой по корпусу устройства.Как вы помните, показания напряжения, которые рассчитывает тестер, будут полностью зависеть от того, насколько сильным будет воздействие на датчик. То есть чем сильнее удар отверткой, тем больше сигнал напряжения. В том случае, если эта зависимость имеет место, то проверенный регулятор полностью исправен.

После этого мультиметр следует переключить на измерение параметра сопротивления. В конечном итоге диагностика, полученная на исправном устройстве, должна составлять от 1 до 10 МОм. В случае неисправности контроллера параметры сопротивления будут стремиться к бесконечности, а если датчик пробит, то значения будут равны 0.001-0.09 Ом.

Инструкции по замене

В том случае, если машина стала хуже вести себя на дороге, а проверка показала выход из строя контроллера, скорее всего потребуется замена датчика детонации ВАЗ 2110. Для замены понадобится сам прибор и немного времени , в целом процедура замены несложная и может быть завершена за несколько минут.

Выполните следующие действия:

1. Для начала нужно понять, где установлен контроллер.В случае с «десяткой» регулятор установлен на кожухе двигателя в моторном отсеке, в частности, его видно между 2 и 3 цилиндрами. Рядом с местом установки также есть щуп для измерения уровня жидкости в двигателе.
2. Затем убедитесь, что зажигание выключено и вы можете отсоединить силовую проводку от устройства.
3. С помощью гаечного ключа на 12 или 13, в этом случае все зависит от типа контроллера, нужно открутить крепежную гайку, после чего устройство демонтируется и заменяется новым.

Принцип работы такого устройства, как датчик детонации, одинаков во всех современных автомобилях. Это устройство обладает достаточной надежностью и состоит из однородного монолита с интегрированной специальной пластиной с пьезоэлементом, который реагирует на воздействие необходимой частоты. Именно это волновое воздействие определенной частоты формируется в блоке цилиндров силовой установки при сгорании топливовоздушной смеси.

Электрический ток с напряжением в несколько милливольт, возникающий в результате этого действия, служит источником измерений, которые поступают на бортовой компьютер транспортного средства.И уже электронная система автомобиля регулирует значение момента зажигания, нейтрализуя этими действиями возможные ударные эффекты, возникающие при детонации топлива.

Несмотря на то, что датчик детонации ВАЗ 2110, цена на который вполне приемлема, имеет небольшие линейные размеры и очень простую конструкцию, его важность трудно переоценить. Ведь потеря коммутационного сигнала с этого изделия приводит к отображению на дисплее бортового компьютера соответствующего кода отказа, который расшифровывается в ВАЗ 2110 как ошибка датчика детонации и приводит к передаче ЭБУ в безопасный режим работы.

Это, в свою очередь, оптимизирует затраты на программное обеспечение электронного блока управления, регулирует угол опережения зажигания до минимального значения, что приводит к увеличению расхода топлива и снижению динамической мощности транспортного средства.

Если датчик детонации выходит из строя, автомобиль некоторое время эксплуатируется без этой настройки. То же касается и случая, когда в датчике детонации обнаружены неисправности, но заменить его нет возможности. В любом случае откладывать ремонт или замену этого устройства не стоит.

Датчик детонации — неисправности при работе

Чтобы устранить неисправность датчика детонации, необходимо знать, где он находится в силовом отсеке автомобиля. Его расположение недалеко от масляного щупа в верхней части блока цилиндров.

Иногда неисправность можно устранить, просто подтянув или ослабив крепеж изделия к мотору; усилие затяжки должно быть в пределах 20 Нм. Контроль силы затяжки этого типа лучше всего производить специальным динамометрическим ключом.В случае, когда регулировка не дала положительного эффекта, необходимо провести проверку датчика детонации ВАЗ 2110 с последующей его заменой на новое изделие.

Поиск неисправности в датчике детонации необходимо проводить на специальном стенде, которым оборудованы СТО или ремонтные предприятия. В домашних условиях отремонтировать датчик детонации ВАЗ 2110 можно, если у вас есть базовые понятия в электротехнике и автолюбитель может использовать тестер или аналогичный прибор со шкалами милливольтметра и мегомметра.

Порядок определения неисправности датчика детонации следующий:

1. Перед проверкой датчика детонации его необходимо снять с блока питания … Для этого необходимо, нажав на защелку, отсоединить от клеммной колодки.
2. Откручиваем гайку крепления и демонтируем изделие, сняв его со шпильки.
3. Для диагностики снятого прибора требуется запитать его на выводах мультивольтметра, выставив минимальный предел измерения.

Важно: следует учитывать, что для датчика детонации с одним контактом с черным проводом, который связан с отрицательным контактом, подключение производится к монтажному гнезду крепежного болта, а красный провод положительного направления должен подключаться к сигнальному контакту в разъеме блока.

Замена датчика детонации

Периодичность работ по замене датчика детонации «Десятки»:

1. Отсоединить минусовой провод питания от аккумуляторной батареи.
2. Отсоединяет проводку продукта от блока жгута.
3. Снимаем застежки изделия и демонтируем его.
4. Чтобы активировать датчик детонации, нужно постучать по корпусу изделия.
5. При исправном устройстве изделие покажет скачкообразные значения разности потенциалов в пределах от 40 до 200 мВ.

При необходимости можно измерить сопротивление внутреннего контура детали. Важно помнить, что это значение для устройств этого типа очень велико и стремится к бесконечности.

При отсутствии хотя бы одного индикатора (сопротивления или напряжения) необходимо купить новое изделие и подготовиться к замене датчика детонации ВАЗ 2110, так как других способов реанимировать его нет.

Диагностика ваз (ладов) вылет. Диагностика ВАЗ самостоятельно ?!

Многие считают, что диагностика системы управления инжекторным двигателем — удел высококвалифицированных специалистов. Между тем, в любом современном контроллере (ECU — электронный блок управления) есть достаточно мощная встроенная система самодиагностики (реализована на программно-аппаратном уровне), что значительно облегчает поиск возможных неисправностей даже непрофессионалу.

ЭБУ — это своего рода мини-компьютер, предназначенный для решения специализированных задач в режиме реального времени. Эти задачи можно разделить на следующие категории: обработка сигналов с датчиков, расчет управляющих воздействий по заданным алгоритмам, управление исполнительными механизмами.

Вы можете подключиться к контроллеру автомобиля для чтения диагностических данных с помощью диагностического тестера (приобретается отдельно) или компьютера с установленной специальной программой. В этой статье мы рассмотрим диагностику Bosh M7.9.7 ЭБУ (устанавливается на авторскую «Калину»; диагностика более поздних контроллеров проводится аналогично) с помощью бесплатной программы KWP_D, которую можно скачать в сети.

В дополнение к программе необходимо приобрести так называемый адаптер K-line diangos (адаптер VAG-COM USB KKL), который поддерживает протокол KWP2000 (он же OBD-II) — адаптер предназначен для передачи данные из автомобиля в USB-порт компьютера. Протокол KWP2000, также известный как OBD-II, дал название диагностическому разъему, который находится под крышкой рядом с рычагом переключения передач и к которому необходимо будет подключить адаптер.Из всего модельного ряда АвтоВАЗа так удобно расположился только в Lada Kalina. Остальным автовладельцам приходится мучиться с его подключением.

После установки драйвера из программного обеспечения, идущего в комплекте с адаптером, в системе появится COM-порт, номер которого необходимо переопределить на 1-4 (1, 2, 3 или 4 — это номера портов, с которыми работает KWP_D с участием). Подключаем диагностический разъем, включаем зажигание и запускаем программу. После небольшой паузы система выдает сообщение о том, что связь установлена ​​- можно переходить к диагностике.

Каждый двигатель имеет так называемые типовые параметры — основные технические характеристики, описывающие нормальную работу двигателя, которые принимаются для сравнения со значениями, измеренными при диагностике. Если проводить аналогию, это, например, температура тела здорового человека (типичный параметр — 36,6 ° C). Ниже мы рассмотрим последовательность диагностики на примере восьмиклапанного двигателя объемом 1,6 л. Все измерения будут проводиться при работающем двигателе на холостом ходу.

Первое, на что следует обратить внимание, это параметр DTC (сохраненные ошибки):

Если есть ошибки, перейдите во вкладку «Коды» и посмотрите номер ошибки вместе с расшифровкой. Всевозможные коды ошибок и объяснения к ним легко найти в Интернете. Если ошибок нет, это не значит, что с двигателем все в порядке. Например, когда частота вращения холостого хода слишком высока, ЭБУ может воспринимать сигнал от неисправного датчика TPS (датчика положения дроссельной заслонки) как педаль акселератора, нажатую водителем, и не генерировать никаких ошибок.

Вернемся к типичным параметрам. Важнейших из них не так много:

UACC — напряжение АКБ — 13,9В — 14,5В. Для проверки необходимо включить все мощные потребители энергии (дальний свет, обогрев заднего стекла, подогрев сидений и так далее). Более низкое напряжение говорит о необходимости отдельной проверки электрических цепей.

THR — положение дроссельной заслонки. На холостом ходу 0%. За этот параметр отвечает датчик положения дроссельной заслонки. Обычно о его неисправности говорят «рывки и провалы» при движении, а также повышенные обороты холостого хода.Проверяем этот параметр при неработающем двигателе (но при включенном зажигании). Плавно нажмите на педаль газа, следя за показаниями положения, которые также должны плавно подняться до 85–90%. Почему не 100? Потому что 90. Это то, что имеют в виду производители. Если все правильно, датчик исправен.

FREQ — частота вращения коленчатого вала. Будет варьироваться от 800 до 840 об / мин. Сигнал снимается с датчика положения коленчатого вала (ДПКВ). Если двигатель запускается, значит, этот датчик исправен.Он единственный, при неисправности которого невозможно запустить двигатель.

AIR — массовый расход воздуха. Обычно от 10 до 12 кг / час на холостом ходу. Он снимается с самого главного датчика — массового расхода воздуха (MAF). К сожалению, его реальная проверка невозможна без соответствующего оборудования. Хотя в автосервисах очень любят измерять напряжение на датчике обычным мультиметром с важным видом и сразу выносить вердикт, основываясь на расхождении в сотых долях вольта (и тут же предложат купить новый. от них за 2500–3500 руб.).Поэтому мы действуем просто. Давим ногой на педаль газа так, чтобы обороты подскочили до 4000-5000 об / мин. Расход воздуха тоже должен резко возрасти до 200-250 кг / ч, и исправный датчик должен вам эти цифры выдать.

УОЗ — угол опережения зажигания. Будет варьироваться от 6 до 15 градусов. Угол опережения рассчитывается ЭБУ на основе показаний многих датчиков, даже температуры. Отдельного датчика угла опережения нет. Итак, идем дальше.

INJ — длительность импульса впрыска.3-5 мс в режиме ожидания. Это время, на которое открывается каждая форсунка для впрыска топлива в цилиндр. Если показание значительно высокое, форсунки могут быть забиты и требуют промывки, или давление топлива низкое из-за засорения топливного фильтра или неисправного насоса. Действительно, испытать форсунки можно только на специальном стенде. Для косвенной проверки резко нажимаем педаль газа. Время впрыска также должно увеличиться до 15–20 мс. А пока ограничимся этой процедурой.

FSM — количество ступеней регулятора холостого хода (РХХ).Его часто называют датчиком холостого хода, хотя он не имеет ничего общего с семейством датчиков и представляет собой шаговый двигатель с конической «заглушкой», прикрепленной к валу, которая блокирует канал подачи воздуха в обход дроссельной заслонки, тем самым регулируя праздный. На холостом ходу этот параметр может находиться в диапазоне 40-60 шагов. При нажатии на педаль газа — увеличение до 150 — 180.

ALAM1 — напряжение на датчике кислорода перед катализатором. Когда двигатель прогрет, он должен измениться с 0.008 на 0,7 В и наоборот, что указывает на исправную обратную связь.

LUMS_W — неравномерное вращение коленвала. Если больше 4 об / с — значит есть пропуски зажигания в цилиндрах. Повод проверить свечи и высоковольтные провода.

QT — расчетный расход топлива. На холостом ходу — 0,6-0,9 л / ч. Конечно, для полной диагностики желательно проверить давление в топливной рампе, напряжение пробоя в свечах зажигания, посмотреть компрессию в цилиндрах, и не помешает узнать СО.Но все это требует дорогостоящего оборудования и еще большего опыта.

Одним словом, проверить самостоятельно исправность своей Калины сравнительно просто. Вперед!

Каждый водитель имеет доступ к самостоятельной диагностике ВАЗ 2114 и 2115. Освоиться этому достаточно легко. Причем такой навык может понадобиться в любой момент. Ошибки двигателя могут возникать регулярно. Это может быть связано, например, с некачественным топливом. В этом нужно убедиться. В то же время посещение сервисной службы с целью диагностики — дорогое и трудоемкое дело.В связи с этим рекомендуется научиться диагностировать проблемы и делать это в любое удобное время. Также это значительно ускорит устранение выявленных неисправностей. В любом случае умение правильно и быстро диагностировать свой автомобиль — очень полезный навык. Многие водители находят это очень сложным и даже не пытаются выполнять эту работу самостоятельно. Но на самом деле это может каждый …

Конечно, в этой статье будут общие правила действий, но с их помощью вы сможете изучить всю машину.

Диагностика ВАЗ 2114 и 2115 своими руками проводится с минимумом приборов.

Для проведения работ вам потребуются:
Блокнот;

Адаптер — кабель

С его помощью ноутбук подключается по USB к диагностическому разъему;

Мощность ноутбука не важна. Можно использовать самый простой.Адаптер можно взять универсальный для ВАЗов. У всех моделей одинаковые разъемы. Вы можете скачать программу самостоятельно. В настоящее время в Интернете можно найти отличные бесплатные диагностические программы.
Если вы хотите провести дополнительные диагностические работы, то вам понадобятся измеритель компрессии и мультиметр. Так вы сможете более подробно оценить состояние автомобиля.

Для более детальной диагностики осмотрите машину на предмет повреждений кузова.Обязательно проверьте уровень всех технических жидкостей. Осмотрите подвеску и рулевое управление на предмет люфта. Обязательный. Его значения должны находиться в пределах от 9,5 до 11 атмосфер.

В этом случае показания всех цилиндров должны быть примерно одинаковыми. Существенная разница между ними служит основанием для более внимательного взгляда на мотор. Тоже нужно. Напряжение должно быть около 12,7 — 13,5 В (бывает по разному). Из дополнительных проверок нелишним будет проверить регулировку клапана.Нажатие одного или нескольких клапанов вызовет ошибку мощности двигателя. Чтобы не закапывать инжектор зря, лучше заранее проверить состояние клапанов. Проверить и высокое напряжение (катушки высокого напряжения).

После проведения всех дополнительных работ можно сразу перейти к диагностике с помощью диагностического сканера. На практике проще использовать ноутбук с установленной диагностической программой. Перед началом работы включите зажигание.Все работы по оценке состояния двигателя проводятся при включенном зажигании.
Внимание! Запрещается запускать двигатель!
Подключаемся к разъему и запускаем диагностическую программу. В зависимости от интерфейса вы сначала увидите либо графики с числами, либо список индикаторов, опять же с числами. Из всего этого можно сделать первичные выводы о работе мотора. Потом «выкидывает» список обнаруженных ошибок. Чтобы расшифровать их, вам придется заглянуть в текстовый файл (обычно он загружается вместе с программой).Там указаны все ошибки, возникающие при работе двигателя.

Расшифровав ошибки, приступаем к их устранению. Начните поиск и устранение неисправностей с проверки датчика. Например, программа показала некачественный код смеси. Сначала проверьте работу самого датчика. Возможно, это не сработает. Его неудача вполне может стать причиной ошибки. То же можно сказать обо всех ошибках. Для более точного диагноза во многих случаях необходимо провести дополнительные исследования. Чаще всего проверяется давление в баллоне.
После устранения всех неисправностей обязательно проверьте правильность работы. Не забывайте, что код ошибки всегда хранится в памяти микроконтроллера. Поэтому надо сбросить старые индикаторы. Для этого выключите зажигание, выключите диагностическое оборудование. Сброс производится выключением микроконтроллера. Для этого достаточно снять с аккумулятора одну клемму. Вставив обратно в розетку, включите зажигание, подключите ноутбук и проведите повторную диагностику. Если вы все сделали правильно, ошибки должны исчезнуть.

Неисправности могут возникнуть с любым транспортным средством. Эта проблема знакома каждому автолюбителю. В связи с этим диагностика ВАЗ 2114 и 2115 своими руками — выход для владельца проблемной машины. Для проведения диагностических работ придется заранее подготовиться и потратиться на какое-то оборудование. Также желательно изучить основные требования к диагностике. Это поможет вам сделать его максимально точным.

Доброго времени суток дорогие автолюбители! Вам знакома ситуация, когда в машине что-то неисправно, но определить вышедший из строя агрегат не представляется возможным? Как ни смотрели под капотом или днищем, поломки не обнаружено, а эксплуатация машины продолжена.Все это говорит о неопытности и невнимательности водителя, ведь халатность может привести к печальным последствиям. Строго запрещено управлять технически неисправным транспортным средством, это опасно для владельца, пассажиров и окружающих. Поэтому срочно нужно научиться ориентироваться в устройстве автомобиля, чтобы найти источник «заражения». Не будем вдаваться в дебри дизайнов иномарок, а в качестве примера возьмем автомобиль отечественного производства. Итак, диагностика ВАЗ 2114 своими руками — тема сегодняшней публикации.Предлагаю прямо сейчас разобраться, как исследовать проблемные узлы на предмет признаков неисправности, а также выяснить, что означают некоторые из симптомов. Уверен, что среди нас найдутся и опытные, товарищи, советую не молчать — дополнять, а может и поправлять.

Инжекторный блок питания

Многие современные автомобили оснащены инжекторными двигателями и «четырнадцатая» модель не исключение. Принцип работы системы следующий: дозируемая воздушно-топливная смесь подается на форсунки, осуществляющие впрыск.Процесс перемешивания осуществляется бортовым компьютером, он сравнивает данные о температуре двигателя, октановом числе и других показателях, после чего определяет оптимальные пропорции воздуха и топлива для достижения максимальной эффективности. Несмотря на долговечность такого агрегата, поломки с ним не так уж и редки. Неудачный инжектор для многих — приговор высоким расходам. Однако, если вовремя обнаружите причину, то сможете устранить ее самостоятельно. Для этого вам понадобится несколько устройств:

• Манометр — измеряет давление топлива.Помогает обнаружить забитый топливный фильтр, неработающий топливный насос и регулятор давления.
• Бортовой компьютер — имеет встроенную диагностику.
• Омметр — используется для проверки электрической цепи на предмет обрывов, напряжения и сопротивления АКБ в механизмах.
• Компрессор — используется для измерения давления в цилиндрах двигателя . Благодаря ему можно определить пробитую прокладку ГБЦ, проблему с клапанами и другие неисправности мотора.
Светодиодный зонд
• — для определения полярности на катушке, модулях зажигания и форсунках.

Именно с использованием этих устройств проводится глобальная диагностика силового агрегата.

Но все же на что следует обратить особое внимание? В первую очередь осмотрите все имеющиеся датчики и проводку на предмет обрывов. Если машина дымит, плохо заводится и издает специфический аромат, то, скорее всего, проблема в форсунке. Масляный след на форсунках указывает на загрязнение системы, которую необходимо промыть. При желании процедуру действительно можно провести своими руками.

Ходовая часть

Исправная подвеска — залог безопасного движения автомобиля, поэтому необходимо не только своевременно реагировать на возможные неисправности, но и проводить периодическую диагностику. Кроме того, любая поломка в этой области не позволит установить развал схождения. Рассмотрим агрегаты, наиболее подверженные поломке агрегаты «ходовка».

1. Пружины.

Уровень износа определяется положением кузова.

1. Амортизаторы.

Чистый корпус и бесшумная работа — главные отличительные черты эталонных деталей. Нередко уплотняющие десны изнашиваются, что приводит к неприятному постукиванию. Присоединенный амортизатор не должен иметь люфта.

1. Мяч.

В нашем случае это сайлентблоки, соединенные с нижними рычагами. Диагностика проводится с помощью крепления, сверху на шарик прикладывается усилие, в результате чего палец не должен болтаться.В другом случае придется вынимать мяч из кулака и двигать пальцем, если он вращается легко, без применения силы — мяч непригоден. При плотном движении пальца, скорее всего, проблемы с кулаком.

1. Стабилизаторы и опоры.

Определить их физическую поломку несложно, но вот уплотнительная резинка здесь чаще всего раздражает. Для их диагностики раскачивают стержни для определения люфта.

1. Подшипник ступичный.

На его поломку указывает характерный гул при вращении колеса.

1. Наконечники и рулевые тяги.

Проверяю, проворачивая руль руками, параллельно контролирую тягу прямо рукой. В исправном варианте люфта нет.

1. Рулевая рейка.

При поломке обязательно будет ощущаться люфт на руле, а также появятся посторонние звуки.

1. ШРУС.

Знакомый многим треск при повороте руля устраняется заменой детали.

Компьютерная диагностика

Что касается бортового компьютера, мы все обращаем внимание на автосервис, но стоит ли переплачивать? Даже со знанием ПК на уровне пользователя вы сможете протестировать многие системы автомобиля, включая систему управления двигателем. Для этого достаточно найти специальный разъем для подключения ноутбука или другого гаджета (под рулевой рейкой).К бортовому компьютеру подключается специальный диагностический адаптер, совместимый с любыми моделями ВАЗ. Установив программное обеспечение (компакт-диск в комплекте с кабелем), вы получите эффективные инструменты для компьютерной диагностики, такие же, какие вам предлагают профессионалы.

Ниже в видео вы можете получить подробную информацию об использовании и возможностях такого USB-кабеля. Это все для меня, до скорой встречи!

Контроллер лампы «CHECK ENGINE»

При возникновении неисправностей в системе в процессе эксплуатации автомобиля контроллер определяет их наличие, уведомляет о них водителя лампой CHECK ENGINE (рис.1) и хранит в памяти коды, которые указывают на характер неисправности и облегчают диагностику и ремонт системы впрыска топлива. Контроллер координирует работу всех датчиков и систем, входящих в систему впрыска топлива.

Диагностика системы управления двигателем с электронным впрыском топлива (Форсунка) проводится с помощью цифрового тестера ДСТ-2М (рис. 2).

Качественную диагностику может провести только опытный специалист, ведь стремление автоматизировать процесс диагностики и наличие инструмента не только не гарантирует успеха, но часто усугубляет ситуацию.

Диагностика включает:
Считывание кодов неисправностей
Проверка приводов форсунок
Проверка работоспособности датчиков
Контроль данных электронной системы управления
Проверка системы подачи топлива
Проверка систем зажигания
Измерение компрессии двигателя

На основе диагностики форсунки выполняется весь комплекс работ, связанных с ремонтом электронной системы управления двигателем ВАЗ с распределенным впрыском топлива.Электронный впрыск топлива для ВАЗ 2108, 2109, 2110, 2112, 2113, 2114, 2115, НИВА

Перепрограммирование контроллера

Контроллер — это центральный блок управления форсунки. Контроллер имеет три типа памяти:

1. Оперативная память (RAM). Оперативная память — это «записная книжка» контроллера. Микропроцессор контроллера использует его для временного хранения измеренных параметров для расчетов и промежуточной информации.Микропроцессор может вводить в него данные или считывать их по мере необходимости. Микросхема RAM установлена ​​на плате контроллера. Эта память энергозависима, и для ее обслуживания требуется источник бесперебойного питания. При отключении источника питания коды DTC и расчетные данные, содержащиеся в RAM, стираются.

2. Электрически программируемая память (СППЗУ).

3. Одноразовая программируемая постоянная память (СППЗУ) (рис. 1 рис. 2). EPROM содержит общую программу, которая содержит последовательность инструкций по эксплуатации и различную информацию о калибровке.Эта информация является управляющими данными для впрыска, зажигания, холостого хода. Изменяя информацию о калибровке, вы можете полностью изменить режим работы инжектора.

В результате, например, «спортивного» перепрограммирования контроллера:

Увеличивает крутящий момент на низких оборотах
Максимальная мощность двигателя увеличена на 3-5 л.с.
Возможно увеличение холостого хода на 50-100 об / мин.
Снижается температура включения вентилятора (101-103гр.).
Средний расход топлива увеличивается на 0.5 — 1 литр на 100 км. пробег в зависимости от стиля вождения
Двигатель становится «мягче»

Контроллер форсунок ВАЗ

Контроллер форсунок ВАЗ (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА …) получает информацию от датчиков, производит необходимые расчеты и на их основе управляет исполнительными механизмами. Устройство надежное. Его пугают только очень большие скачки бортового напряжения (неисправность генератора, заедание стартера на работающем двигателе, «зажигание» другого автомобиля, использование пускового зарядного устройства для запуска).
При возникновении неисправностей в системе во время эксплуатации автомобиля контроллер определяет их наличие, уведомляет о них водителя с помощью лампы «ПРОВЕРКА ДВИГАТЕЛЯ» и сохраняет в памяти коды, указывающие на характер неисправности и облегчающие диагностику. системы впрыска топлива. Контроллер координирует работу всех датчиков и систем, входящих в систему впрыска топлива. Контроллер контролирует работу форсунок и работу системы зажигания.В зависимости от типа контроллера форсунки могут включаться попарно, при этом пары форсунок включаются поочередно через каждые 180 ° поворота коленчатого вала (попеременный синхронный двойной впрыск) или последовательно (последовательный или поэтапный впрыск). В системе зажигания используется метод «холостой искры». (Исключение составляют 16-клапанные моторы, оборудованные индивидуальными катушками зажигания для каждой свечи зажигания). Импульсы высокого напряжения прикладываются к соответствующей паре свечей зажигания (1/4 или 2/3 цилиндра).Искра возникает одновременно в цилиндре на такте сжатия (рабочая искра) и в цилиндре на такте выпуска («искра холостого хода»). Небольшое количество энергии требуется для искры в цилиндре на такте выпуска. Большая часть энергии используется в цилиндре на такте сжатия, что обеспечивает нормальное искрообразование и хорошее воспламенение топливно-воздушной смеси. Аналогичный процесс повторяется при смене ролей цилиндров.

Контроллер — это центральный блок управления форсунки.
Контроллер контролирует подачу топлива, время накопления энергии и угол зажигания, частоту вращения коленчатого вала на холостом ходу, электрический топливный насос, тахометр, контрольную лампу диагностики двигателя «CHECK ENGINE», расположенную на приборной панели, вентилятор охлаждения двигателя и муфту компрессора кондиционера (при наличии) , формирует на бортовой компьютер сигналы скорости автомобиля и расхода топлива, а также для автомобилей с нейтрализатором контроллер поддерживает необходимое соотношение воздух / топливо — 14,7: 1 (стехиометрический состав).

ОПРЕДЕЛЕННЫЕ ПАРАМЕТРЫ:

Положение на / вал
Частота вращения на / вал
Массовый расход воздуха
t ° С холод. жидкости
Положение дроссельной заслонки
Напряжение питания
Скорость автомобиля
Включение кондиционера
Детонация
Концентрация O2 в выхлопных газах.

УПРАВЛЯЕМЫЕ СИСТЕМЫ:

Форсунки
Электрический топливный насос
Система зажигания
Регулятор холостого хода
Вентилятор охлаждения
Муфта компрессора.

Датчики (инжектор ваз)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА …) включает в себя набор датчиков для сбора информации о состоянии и работе режим мотора.

Датчик массового расхода воздуха (ДМРВ) ВАЗ

Датчик массового расхода воздуха (ДМРВ) ВАЗ установлен на корпусе воздушного фильтра. Датчик массового расхода воздуха (MAF) измеряет количество всасываемого двигателем воздуха в кг / ч.Устройство достаточно надежное. Главный враг — влага, которая впитывается вместе с воздухом. Основная неисправность датчика массового расхода воздуха (MAF) — завышение показаний на малых оборотах на 10-20%. Это приводит к нестабильной работе двигателя на холостом ходу, остановке после силовых режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (MAF) на мощных режимах приводит к «тупости» двигателя и увеличению расхода топлива. Типичное значение расхода воздуха на холостом ходу 8-10 кг / час.При 3000 об / мин — 28-32 кг / час.

Датчик положения дроссельной заслонки ВАЗ

Датчик положения дроссельной заслонки ВАЗ установлен сбоку дроссельной заслонки на одной оси с приводом дроссельной заслонки. Датчик положения дроссельной заслонки считывает показания с положения педали газа. Главные враги датчика положения дроссельной заслонки — производитель датчика и шайбы двигателя. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах холостого хода, в рывках и провалах при малых нагрузках.

Датчик температуры охлаждающей жидкости ВАЗ

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «всасыванию» на карбюраторе — чем холоднее двигатель, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры.Типовые значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов возле датчика с болтающимся «газовым» кабелем. Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затруднение запуска горячего двигателя, повышенный расход топлива.

Датчик детонации ВАЗ

Датчик детонации ВАЗ установлен на блоке двигателя между 2-м и 3-м цилиндрами. Датчики детонации бывают двух типов — резонансные (бочкообразные) и широкополосные (пеллетные). Различные типы датчиков детонации не взаимозаменяемы. Датчик детонации надежен, но требует регулярной чистки разъема. Принцип работы датчика детонации аналогичен пьезозажигалке. Чем сильнее удар, тем больше стресс.Отслеживает детонацию двигателя. По сигналу датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее возгорание. Выход из строя или поломка датчика детонации проявляется в «тупости» двигателя и повышенном расходе топлива.

Датчик кислорода ВАЗ

Датчик кислорода ВАЗ установлен на выхлопной трубе глушителя. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика — определить наличие остатков кислорода в выхлопных газах.Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания кислородного датчика используются для регулировки подачи топлива. Использование этилированного бензина строго запрещено. Выход из строя кислородного датчика приводит к увеличению расхода топлива и вредных выбросов.

Датчик скорости ВАЗ

Датчик скорости ВАЗ предназначен для генерации импульсов, количество которых в единицу времени пропорционально скорости автомобиля. Датчик скорости установлен в верхней части трансмиссии.На инжекторных ВАЗах используется всего 6 импульсных датчиков скорости. Датчик скорости сообщает контроллеру о скорости автомобиля. Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов возле датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу).

Датчик положения коленвала ВАЗ

Датчик положения коленчатого вала ВАЗ предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на коленчатом валу двигателя.Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искры. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала работает в паре с зубчатым шкивом коленчатого вала. Неисправность датчика — остановка двигателя. В лучшем случае предел оборотов двигателя составляет 3500 — 5000 об / мин.

Датчик фаз ВАЗ

Датчик фазы ВАЗ предназначен для определения углового положения распредвала.На 8-клапанном двигателе он устанавливается на торце головки блока рядом с воздушным фильтром. На 16-клапанной — на головке блока около 1-го цилиндра. На 8-ми клапанных двигателях, выпущенных примерно до 2005 года, датчик фаз отсутствует. Отсутствие фазового датчика означает, что форсунки открываются попарно параллельно. Наличие датчика фазового датчика — фазовый впрыск, т.е. открывается только одна форсунка на конкретный цилиндр. Отказ датчика фаз переводит подачу топлива в попарно-параллельный режим, что приводит к некоторому (до 10%) увеличению расхода топлива.

Датчик температуры воздуха ВАЗ

Датчик температуры воздуха ВАЗ конструктивно интегрирован в датчик массового расхода воздуха. Начало производства датчиков температуры воздуха — около 2005 года. Внешне наличие датчика температуры воздуха можно отличить по количеству проводов, идущих к датчику расхода воздуха. 5 проводов — датчик температуры воздуха предусмотрен, 4 — нет.

Приводы форсунок ВАЗ

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…) включает набор исполнительных механизмов для поддержания требуемых условий работы двигателя.

Регулятор холостого хода ВАЗ

Регулятор холостого хода ВАЗ предназначен для регулирования частоты вращения коленчатого вала двигателя. Регулятор холостого хода установлен на дроссельной заслонке под датчиком положения дроссельной заслонки. Регулирует поток воздуха на холостом ходу и при запуске двигателя. В основе регулятора холостого хода лежит шаговый двигатель малой мощности. Малейшая грязь и глохнет. Надежность работы зависит от смазки, которую производитель иногда забывает нанести, от качества используемого моторного масла, от правильной регулировки тепловых зазоров клапанов, от состояния системы вентиляции картера, свечей (масло попадает во впускную трубу и откладывается в виде нагара на дроссельной трубе).Ошибка управления холостым ходом приводит к неустойчивой работе или остановке двигателя на холостом ходу, проблемам с запуском. Типичное значение для регулировки холостого хода составляет 30-50 шагов.

Модуль зажигания ВАЗ

На 8-клапанном двигателе ВАЗ модуль зажигания устанавливается на блоке цилиндров со стороны свечей, на 16-клапанном двигателе ВАЗ сверху двигателя возле дроссельной заслонки. Модуль зажигания содержит два мощных электронных ключа и две катушки зажигания. Искрообразование осуществляется методом «холостой искры», т.е.е. искра генерируется одновременно в двух цилиндрах: 1-4 и 2-3. В одном цилиндре — рабочая искра, в другом — искра «холостого хода». На 16-клапанных двигателях объемом 1,6 л используются индивидуальные катушки зажигания для каждой свечи зажигания с поэтапным управлением. Обычно модуль зажигания выходит из строя на первых 5-10 тыс. Км. Если за этот период модуль зажигания не «сгорел», значит, он «живет» долго. При выходе из строя модуля зажигания двигатель «троит», дергается, машина очень плохо разгоняется.

Адсорбер ВАЗ

Адсорбер ВАЗ предназначен для улавливания паров бензина из бензобака с последующим их сжиганием на работающем двигателе. Выход из строя адсорбера не влияет на ходовые качества автомобиля.

Форсунки ВАЗ

устанавливаются вместе с аппарелью на впускной коллектор. Одно сопло на цилиндр. Форсунка дозирует топливо под давлением во впускную трубу цилиндра по команде контроллера.Очень вынослив. При неисправности топливных форсунок двигатель «троит», не развивает мощность.

Вентилятор в системе охлаждения ВАЗ

Вентилятор в системе охлаждения включается по команде контроллера при температуре охлаждающей жидкости от 98 до 107 C, в зависимости от типа контроллера. Отказ вентилятора в основном связан с цепями управления, что приводит к перегреву двигателя.

Основные особенности эксплуатации

1. Заправляйтесь лучше 95 бензином.Хотя моторы ВАЗ хорошо работают на 92-м бензине.

2. Учитывая особенности работы топливного насоса, нельзя допускать полного опорожнения бензобака. Во-первых, как только насос начинает «забирать» воздух, скорость его перекачивающей турбины резко возрастает, что приводит к его разрушению. Во-вторых, мотор помпы может перегреться, так как охлаждается бензином, которого в данном случае недостаточно.

3. Инжекторный двигатель ВАЗ чувствителен к качеству свечей.Скорее всего, это связано с огромной мощностью искры: мощная искра с большей вероятностью найдет для себя «обходной путь» через дефекты свечей и высоковольтных проводов. С учетом конструктивных особенностей модуля зажигания (см. Модуль зажигания) свеча зажигания работает с двойной нагрузкой: есть рабочая искра и искра холостого хода, что приводит к повышенному износу свечи зажигания. Поэтому рекомендуется менять свечи зажигания каждые 10 тысяч километров. Будьте очень внимательны при выборе типа свечи, особенно якобы импортной — попросите сертификат.

4. Ремень ГРМ (ГРМ). Что бы не писали в разной литературе, менять ремень ГРМ нужно не реже, чем каждые 50 тыс. Км. пробег. Конечно, на практике бывает, что после 40 тысяч км оборвался ремень ГРМ, но такие случаи довольно редки. Еще есть чудесные ремни ГРМ, которые не рвутся даже после 100 тыс. Км, но судьбу испытывать не стоит: прекрасные ремни ГРМ встречаются очень редко. А средний ремень ГРМ служит чуть более 50 км.

5.Запасные части. При покупке запчастей, датчиков и исполнительных механизмов системы впрыска ВАЗ рекомендуется соблюдать особую осторожность. Всегда спрашивайте сертификаты. Из импортных запчастей можно взять только датчики массового расхода воздуха и модули зажигания. Вроде все остальное где-то в подвале делали, и на Китай не похоже, хотя написано «Германия».

Холодный старт зимой.

Зимой автовладельцы часто жалуются, что свечи забиты и не могут запустить двигатель, не заменив их на сухие.Причин заливки свечей несколько, но все они разрешимы. Вот несколько практических рекомендаций по запуску двигателя в холодное время года.

1. Выжмите сцепление. Не нагружайте стартер и аккумулятор (аккумулятор) дополнительными работами в виде проворачивания замерзшей коробки передач (КПП).

2. При температуре ниже -10C рекомендуется нажать педаль акселератора примерно на 1/4. Замороженная автоматика не всегда может обеспечить стабильную работу двигателя в режиме прогрева: исходя из нашей практики, замороженный регулятор холостого хода (см. Датчики) не всегда работает стабильно.Иногда возникают ошибки, приводящие к переобогащению топливной смеси. Если педаль газа нажата, топливная смесь подготавливается не только регулятором холостого хода, но и дроссельной заслонкой, которая по определению не может замерзнуть — в результате улучшается общее качество смеси.

3. Не проворачивайте двигатель стартером более 3 секунд. Лучше вернуть ключ зажигания в исходное состояние и попробовать еще раз. Грубо говоря, логика компьютера в этом режиме — поиск подходящих параметров запуска двигателя.Однако он «не понимает», почему двигатель не запускается, и начинает «экспериментировать», варьируя основные параметры работы. Диапазон изменения параметров постепенно увеличивается, что опять же в конечном итоге приводит к переобогащению смеси и затоплению свечей.

4. Если двигатель не запускается после 5 попыток, то, как правило, это невозможно сделать до замены свечей. Последующие попытки запустить двигатель стартером просто приведут к разрядке аккумулятора.

5. Если, несмотря ни на что, двигатель все равно нужно запустить, можно нагреть ресивер горячей водой или использовать запасной теплый датчик температуры, тем самым «обманув» контроллер. Это можно сделать следующим образом:

Снимите штекер со штатного датчика температуры и прикрепите теплый запасной датчик, взятый из кармана или согретый в руке.
Запустить двигатель датчиком зависания и прогреть двигатель на 20-30 градусов.
Восстановить нормальное состояние.
Можно посоветовать повесить резистор около 20кОм параллельно датчику температуры, чтобы не проходить постоянно сложную процедуру замены датчика.Однако оптимальное сопротивление резистора необходимо подбирать экспериментальным путем.

Но никакие искусственные ухищрения не заменят заблаговременную подготовку двигателя к зиме. Чтобы зимой легко завести машину, нужно залить зимнее масло, поставить новые свечи, промыть инжектор, отрегулировать СО, если система позволяет, и поставить хороший аккумулятор. Найдите подходящий бензин. Бензин различается по своему составу на летний бензин и зимний бензин. В зимнем бензине наблюдается повышенное содержание летучих фракций, а именно они способствуют успешному запуску холодного двигателя, так как на морозе бензин с низким содержанием летучих фракций плохо испаряется, что приводит к свечам зажигания.Возможно, для этого придется поменять несколько заправок.

Несколько замечаний по расходу топлива.

Одной из частых жалоб автолюбителей является повышенный расход топлива по сравнению с указанным в инструкции по эксплуатации автомобиля, несмотря на то, что двигатель и система управления двигателем работают исправно. Я представлю свой взгляд на эту проблему, и вы проанализируете следующие замечания в отношении вашего автомобиля. Думаю, у вас получится значительно снизить расход топлива.

1. Измерение расхода топлива. Один из самых распространенных и одновременно самых неудачных способов измерения расхода топлива — это измерение по миганию лампочки или показаниям датчика уровня топлива. Дизайн и конструкция этого датчика настолько мерзкие, что он может показать все, что угодно. Из доступных в повседневной жизни методов измерения расхода топлива достаточно точным только один. По сути нужно залить полный бак бензина, то есть до горла проехать около 200 км и снова залить полный бак.Одометр покажет пробег, в колонке АЗС — количество введенного, а значит и израсходованного бензина. Простая арифметика (второй показатель / первый * 100 = литров на 100 км.) Даст вам истинный расход бензина, однако нужно сделать поправку на недозаправку на заправке.

2. Вес оплачивается топливом. На каждые 100 кг прибавки приходится дополнительно расходовать 0,5–1 литр топлива (в зависимости от режима движения — «город-трасса»). Поэтому для снижения расхода топлива из багажника желательно убрать излишки.

3. Багажник на крышу. Багажники на крыше приводят к перерасходу бензина до 1 л на 100 км из-за повышенного сопротивления воздуха. Однако на малых скоростях его влияние ослабевает.

4. Давление в шинах. Пониженное давление в шинах приводит к увеличению сопротивления качению. Падение давления на 0,5 бар увеличивает расход топлива на 10-15% в зависимости от качества резины.

5. Характеристики шин. Зимняя эксплуатация, особенно шипованная или с «тракторным» резиновым протектором, увеличивает расход топлива.

6. Внешние условия. Внешние условия движения, такие как пробки, дорожные условия (неровная поверхность), повороты, дождь, снег, встречный ветер и т. Д., Также приводят к повышенному расходу топлива.

7. Стиль вождения. На расход топлива сильно влияют характер и настроение водителя. В коротких поездках или на крутых поворотах расход топлива варьируется до 30% в зависимости от стиля вождения. Размеренная езда помогает снизить «жажду» ВАЗа, а нервный, взволнованный или напряженный водитель способствует увеличению расхода топлива.Даже обувь играет роль в расходе топлива: в легкой удобной обуви можно плавно нажать на педаль акселератора.

8. Прогрейте двигатель. Многие автомобилисты прогревают двигатель, что не только вызывает излишний перерасход топлива, но и вредит двигателю. На холостом ходу ненагруженный двигатель очень медленно нагревается, что, в свою очередь, способствует дополнительному износу поршневой системы, чрезмерному расходу топлива и ненужному загрязнению окружающей среды. Вам следует немедленно начать движение, если позволяет вид в очки и зеркала.Держите обороты на умеренной скорости и не ускоряйтесь резко. Включите обогрев салона после того, как стрелка температуры начнет двигаться. Не стоит сразу включать обогрев: он забирает тепло от еще холодного двигателя, он вам не поможет, а в двигателе прописан каждый градус.

Бензин в трубу

9. Показания тахометра. Езда на высоких оборотах значительно увеличивает расход топлива. Для современных двигателей 2000 оборотов коленчатого вала в минуту — это вполне нормальная скорость при движении.Понижающая передача рекомендуется только в том случае, если действительно необходимо резкое увеличение скорости, например, при обгоне.

10. Обратите внимание на то, как часто и с какой силой нужно тормозить. Обычно интенсивному торможению предшествует интенсивный разгон, и это «бензин в трубе».

11. На скорости более 120 км / ч резко возрастает расход топлива из-за увеличения сопротивления воздуха. Например, разница в расходе топлива на 90 и 120 км / ч может составлять более 20%.

В заключение можно обратить внимание на важность общего состояния двигателя.Заглушки, фильтры, зазоры клапанного механизма, компрессия и т. Д. Должны быть в норме. Подумайте, как вы водите, и я думаю, у вас будет самая экономичная машина.

Перегрев двигателя и, как следствие, потеря антифриза из-под крышки на расширительном бачке.

В системах впрыска ВАЗ в зависимости от типа контроллера температура включения вентилятора системы охлаждения 98 — 107 С. Это намного выше, чем в карбюраторных системах ВАЗ. И расширительный бачок, и крышка там и там такие же, и не всегда выдерживают давление, которое возникает в системе впрыска.Это самый слабый элемент системы. Следите за состоянием крышки расширительного бачка. Во избежание утечки антифриза из-под крышки расширительного бачка она должна быть плотно затянута, а вентиль должен быть в рабочем состоянии! Затяните крышку как можно плотнее, и даже на четверть оборота плоскогубцами затянуть не плохо. Если крышка затянута, а тосол все равно испаряется из-под нее, нужно заменить крышку. Уровень антифриза в расширительном бачке должен находиться строго между отметками min и max.

Вопрос-ответ

Вопрос 1: Повышенные обороты холостого хода, подергивания при малых нагрузках.
Ответ: Как правило — износ датчика положения дроссельной заслонки.

Вопрос 2: Вентилятор охлаждения двигателя включается поздно. Происходит утечка антифриза из расширительного бачка.
Ответ: Система охлаждения работает под давлением. Герметичность системы точно создается крышкой со встроенным клапаном на расширительном бачке. Необходимо плотно закрутить колпачок, предварительно проверив целостность клапана.Если утечка не исчезнет, ​​вам, скорее всего, придется заменить крышку.

Вопрос 4: Двигатель отлично работает на высоких оборотах, а на холостом ходу подтачивает.
Ответ: Это характерный признак потери компрессии в одном или нескольких цилиндрах.

Вопрос 5: Двигатель не запускается без нажатия на педаль газа и сразу глохнет при отпускании педали.
Ответ: Ошибка в работе регулятора холостого хода. Снимите регулятор и очистите рабочую часть регулятора щеткой в ​​чистом бензине.Если не поможет, придется менять регулятор.

Вопрос 6: ВАЗ 21099 с системой впрыска GM. Двигатель глохнет при включении нейтрали.
Ответ: явный признак неработающего датчика скорости. Датчик скорости придется менять, но сначала необходимо проверить работу привода датчика и целостность проводки возле датчика.

Вопрос 7: ВАЗ 21099. Лампа СЕ горит постоянно, бортовой компьютер диагностирует ошибку «повышенный шум двигателя».
Ответ: Если явных повреждений мотора и стуков нет, то достаточно отрегулировать тепловые зазоры клапанов.

Вопрос 8: Вентилятор охлаждения постоянно работает даже на холодном двигателе.
Ответ: В большинстве случаев это связано с обрывом проводки возле датчика температуры.

Вопрос 9: Нужно ли зимой прогревать мотор?
Ответ: Современные автомобильные масла позволяют не прогревать двигатель на холостом ходу, а сразу начать движение при малых нагрузках на двигатель.При этом двигатель прогревается намного быстрее, свечи меньше портятся, топливо экономится и другие механизмы (коробка передач, подшипники, амортизаторы и т. Д.) Прогреваются плавно.

Вопрос 10: Какой бензин лучше для заправки ВАЗ 2109 — 92-й или 95-й?
Ответ: За рулем магазина большой разницы между 92 и 95 бензином не обнаружил. Но по отзывам большинства наших покупателей, машина на 95 бензине ездит намного веселее и расход чуть меньше.

Вопрос 11: ВАЗ 2110. Иногда двигатель резко теряет мощность, особенно после пробок, вплоть до полной остановки. Достаточно подождать 10-20 минут и машина снова как новая.
Ответ: Необходимо проверить топливный насос на работоспособность и если она меньше 50 л / ч, заменить впускной фильтр топливного насоса (находится в бензобаке).

Вопрос 13: Какова эффективность промывочных жидкостей, добавленных в бензин (бензобак)?
Ответ: Эти присадки достаточно хорошо очищают систему, но не могут заменить профессиональную промывку.Главное — регулярно использовать эти добавки. Если машина проехала более 30 тысяч км и присадки не использовались, есть шанс получить отрицательный результат — залпом смыть всю скопившуюся в баке грязь и доставить в двигатель. Если пробег большой, лучше обратиться в ближайший сервис.

Вопрос 12: Проблемы с запуском двигателя зимой.
Ответ: Зимой не полагайтесь на систему автоматического впрыска. Ей нужна помощь. Выжимаем сцепление, нажимаем педаль газа на 1/4 и только потом заводим двигатель.Время запуска стартера не должно превышать 3 секунд (это правило необходимо соблюдать при любой температуре двигателя). Если двигатель не запускается, верните ключ обратно и повторите все заново. Если двигатель не запускается второй раз, переведите систему в режим продувки, полностью нажав педаль газа (сцепление всегда нажато). В этом режиме в двигатель не подается топливо и есть возможность еще немного повернуть стартер. Это удаляет излишки топлива из двигателя. Если двигатель не запускается, перейдите в режим педали газа 1/4.Если после этого не запустится, то поможет только смена свечей.

Вопрос 14: Как оценить работоспособность свечей?
Ответ: Свечи должны быть сухими (без следов масла) на вид, центральный керамический электрод должен быть. светло-коричневый (красный) цвет, разрядник 1 мм. Для большей уверенности приобретите зонд-пистолет для проверки свечей (стоит около 50 рублей). Таким образом, вы сможете оценить работу свечей, не перекручивая их.

Вопрос 16: Каков срок службы ремня ГРМ?
Ответ: Ремень ГРМ проходит до 70 тыс. Км при смешанном пробеге трасса-город.Если автомобиль эксплуатируется преимущественно в городе, советуем допустимый пробег не более 50 тыс. Км (в пробке двигатель работает, а счетчик пробега стоит).

Вопрос 17: Как часто следует промывать инжектор?
Ответ: В каждом случае определяется индивидуально. Чем спокойнее стиль вождения, тем чаще. Объясняется это тем, что на высоких оборотах мотор частично очищается. Худший режим для двигателя (с точки зрения скопления грязи) — длительный холостой ход, а особенно прогрев на холостом ходу.Рекомендуем промывать инжектор каждые 20-40 тысяч километров.

Вопрос 19: Почему зимой резко возрастает расход бензина?
Ответ: Основная причина — постоянно холодный двигатель, которому для прогрева требуется огромное количество бензина. А если поездки короткие (до 10 км), то увеличение расхода может достигать 50%. Постоянное проскальзывание колес и сопротивление качению по рыхлому снегу — второй важный фактор расхода топлива.

Вопрос 18: Какая промывка форсунок лучше — ультразвуковая или химическая?
Ответ: На мой взгляд, химия лучше (дешевле).При такой промывке очищаются не только форсунки, но и камеры сгорания, клапаны, кольца и все остальное, с чем контактирует растворитель. Одним из недостатков по сравнению с ультразвуковой промывкой является то, что растворитель не может растворить песок, который может находиться в форсунках (что маловероятно при хорошем топливном фильтре).

Вопрос 20: Как часто нужно менять фильтры — топливный и воздушный?
Ответ: Топливный фильтр нужно менять каждые 30 тыс. Км. пробег. Воздушный фильтр, как правило, не выдерживает того пробега (30 тыс. Км), который указан на коробке.Советую проверять его состояние каждые 10 тыс. Км.

Вопрос 23: ВАЗ 2110, не работает спидометр.
Ответ: На ВАЗах с электронными панелями приборов основная причина неработающего спидометра — это поломка датчика скорости. Как правило, горит индикатор CE. Перед тем, как менять датчик скорости, советую внимательно проверить провода, идущие от общего жгута к датчику (примерно 15 см). Гнилые очень распространены.

Вопрос 21: Временами, особенно летом, в салоне ВАЗ 10-го семейства пахнет бензином.
Ответ: Не знаю почему, но трубка вентиляции топливного бака намотана в задний левый лонжерон, имеющий выходы в багажник. Вы также чувствуете эти пары бензина. Для устранения этого недостатка необходимо снять левое заднее колесо и снять трубку (сине-зеленый пластик) с лонжерона и оставить в свободном состоянии за подкрылком.

Вопрос 22: Взаимозаменяемы ли резонансные и широкополосные датчики детонации?
Ответ: Нет. Фактически датчик детонации состоит из измерительного пьезоэлемента и фильтра посторонних шумов.В резонансном варианте этот фильтр находится в самом датчике, а в широкополосном — в контроллере (отсюда и название).

Вопрос 24: Что делать, если загорается индикатор CE (проверьте двигатель)? Можем ли мы двигаться дальше?
Ответ: Световой индикатор CE сигнализирует вам, что контроллер обнаружил проблему в системе. Автомобиль можно эксплуатировать и дальше. В этом случае возможно ухудшение ходовых качеств мотора. Мой совет — не откладывать ремонт. Как можно скорее обратитесь в автосервис.

Вопрос 25: После удара по проселочной дороге ВАЗ 2110 резко потерял мощность. Что бы это могло быть?
Ответ: Скорее всего вы попали в катализатор и его внутренности разрушились, превратившись в хорошую пробку в глушителе. Ремонт только один — замена.

Вопрос 26: Где находится топливный фильтр на ВАЗ 2111?
Ответ: Топливный фильтр на всех ВАЗах находится под днищем за топливным баком. При изменении обращайте внимание на направление, указанное стрелкой.Стрелка должна указывать на левое колесо.

Промывка и чистка форсунки ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА …

Способ 1. Заполнение топливного бака моющей присадкой. Обычно одна бутылка на бак топлива.
Плюсы такой промывки — цена промывки (стоимость такого флакона обычно не превышает 500 рублей) и простота промывки инжектора.
Основным недостатком является то, что при промывке сначала смывается вся грязь с бака и топливопровода, а затем эта грязь «забивает» топливный фильтр тонкой очистки и, возможно, форсунки.Таким образом, использование такой промывки возможно только на регулярной основе (когда накопилось немного больше грязи). И просто не рекомендуется на автомобилях с большим пробегом. Также есть риск купить поддельную или некачественную жидкость для промывки форсунки (даже по довольно высокой цене).

Способ 2. Промывка в специальных установках. Установка позволяет исключить топливопровод и бак при промывке. Для этого в установку заливается специальная промывочная жидкость. Агрегат подключается к топливной рампе, и двигатель запускается.
Преимущество такой промывки — высокая эффективность очистки при довольно невысокой стоимости (цена такой промывки в нашем сервисе всего 1200 рублей). Этот метод промывки также можно рекомендовать всем, поскольку многие промывочные жидкости этого класса обладают эффектом коксоудаления.

WYNN’S INJECTION SYSTEM PURGE удаляет загрязнения путем сжигания, а не промывки. При этом использование промывочного средства WYNN’S INJECTION SYSTEM PURGE позволяет сделать стоимость промывки доступной и, несомненно, соответствует оптимальному соотношению (цена / качество промывки инжектора)

Во время промывки препарат очищает впускной тракт. , распределительную магистраль, регулятор давления топлива и трубопроводы от отложений, образовавшихся при работе двигателя.Кроме того, жидкость имеет коксоудаление и удаляет нагар с клапанов, камеры сгорания, верхней части поршня и поршневых колец.

Несмотря на усилия производителей двигателей и нефтяных компаний, загрязненные форсунки и впускные клапаны становятся все более серьезной проблемой. Электронные устройства управления, какими бы сложными они ни были, не могут учитывать загрязнение частей топливной системы. Причина проста: загрязнение для каждого конкретного двигателя разное и всегда появляется в разное время.Даже на клапанах, форсунке, камере сгорания одного и того же двигателя загрязнения разные. Такое неконтролируемое явление не может быть запрограммировано в электронном блоке управления и не может быть измерено датчиками. Топливные системы предназначены для работы с чистыми деталями и агрегатами. Требуется промывка и очистка инжектора.

Последствия такого загрязнения:

затрудненный запуск двигателя
остановка двигателя
перебои при нажатии на акселератор
нестабильный холостой ход
потери мощности
повышенный расход топлива
повышенный выброс токсичных выхлопных газов

В большинстве случаев указанные выше проблемы эффективно решаются путем очистки и промывки системы впрыска.Самый эффективный метод очистки — залить концентрированную жидкость через систему впуска и заставить двигатель работать на ней вместо обычного бензина в специальном режиме. Очищающая жидкость предназначена для удаления отложений и смол, вызывающих проблемы с двигателем. Мы используем растворитель WYNN ”S в качестве промывочной жидкости. WYNN ”S — одна из ведущих компаний по производству средств для ополаскивания и очистки инжекторов.

В результате промывки очищаются:

форсунки
клапаны и камеры сгорания
поршневые кольца
ТРК
регулятор давления

С учетом специфических условий нашего региона, в частности качества топлива , рекомендуем промывать / чистить форсунки ВАЗ каждые 20-30 тысяч километров.

Важно! Не путайте подачу промывочного средства через впускную систему с заливкой очищающей «химии» в бак. Во-первых, заливка чистящих «добавок» в бак может привести к отрицательным результатам, так как вся грязь поднимается со дна бачка, забивая фильтры и всю систему, во-вторых, эффективность действия таких «добавок» на порядок меньше, чем у специальных промывочных жидкостей для инжектора, требующего особого режима работы двигателя.улучшение сгорания бензина и повышение КПД двигателя
устранение детонации
улучшение холостого хода
улучшение холодного запуска
восстановление и выравнивание сжатия
возможность регулирования содержания окиси углерода и углеводородов в выхлопных газах в соответствии с установленными норм (если система позволяет)
снижение расхода топлива
увеличение срока службы форсунки, клапанов и всех других частей топливной системы
увеличение расхода воздуха во впускной системе и лучшее смешивание воздуха и бензина
продукт безвреден для каталитических нейтрализаторов преобразователи

Для полноценной работы с AutoDots ваш браузер должен поддерживать JavaScript.Включите в настройках.

1. 5
   г. Видное, ул. Школьная, 51
2. 5
   д. Дыдылдино, д. Дыдылдино, 54
3. 5
   Москва, улица Пяловская, дом 7
4. 5
   г. Москва, Новокуркинское шоссе, 39
5. 5
   Москва, Варшавское шоссе, 170Г, а / я 30
6. 5
   Балашиха, улица Лукино, 84
7. 5
   Москва, улица Шереметьевская, 85Бс3
8. 5
   Москва, улица Нижние Поля, 29с16
9. 5
   Московская область, поселок Внуковское, ДСК поселок Мичуринец, поселок Переделкино
10. 5
    Москва, Литовский бульвар, 9/7
11. 5
    г. Москва, Щелковское шоссе, 2
12. 5
    г. Москва, ул. Ферганская, 13с1
13. 5
    Красногорск, улица Школьная, 1А
14. 5
    г. Королев, ул. Пионерская, 1к1
15. 5
    Москва, Походный проезд, 5к1
16. 5
    Реутов, улица Некрасова 25, ГСК-6, Автолюбитель
17. 5
    г. Королев, ул. Силикатная, 74
18. 5
    Балашиха, мкр.Г. Железнодорожный, ул. Пригородная, 131
19. 5
    Балашиха, улица Пригородная, 131 к Авто
20. 5
    г. Королев, ул. Силикатная, 74
21. 5
    г. Москва, ул. Совхозная, 10Ас2
22. 5
    Щербинка, Симферопольское шоссе, 16
23. 5
    г. Москва, Варшавское шоссе, 56
24. 5
    Москва, улица Сталеварова, 14с1
25. 5
    Щербинка, улица Люблинская, 7А
26. 5
    Москва, Шоссейный проезд, 10к1
27. 5
    Москва, 1-я улица Измайловского зверинца, 8
28. 5
    Балашиха, улица Пригородная, 131
29. 5
    Москва, Заваруевский переулок, 32с4
30. 5
    Москва, Бескудниковский бульвар, 19к1
31. 5
    Москва, Дубнинская улица, 83
32. 5
    Мытищи, улица Колпакова, 46
33. 5
    Красногорск, улица Вокзальная, 37
34. 5
    Красногорск, Ильинский тупик, 1
35. 5
    Балашиха, улица Автозаводская, 50А
36. 5
    Москва, Причальный проезд, 8с17
37. 5
    Балашиха, улица Рябиновая, 3с3
38. 5
    г. Москва, ул. Ремизова, д. 18А,
39. 5
    Московская область, п.Барвиха, Подушкинское шоссе, 41
40. 5
    Одинцово, улица Маршала Неделина, 2А
41. 5
    Мытищи, Ярославское шоссе, 115
42. 5
    Москва, улица Авиаторов, 13с6
43. 5
    село Внуково, улица Центральная, 21
44. 5
    село Мильково
45. 5
    Москва, МКАД, 78-й километр, вл2
46. 5
    Москва, улица Горбунова, 12к2с2
47. 5
    Щербинка, Бутовский тупик, 6
48. 5
    Мытищи, Новомытищинский проспект, вл5
49. 5
    Москва, Мичуринский проспект, 31к7
50. 5
    Москва, улица Садовники, 11Ак1

Диагностика ВАЗ в Москве — цены
